Уклон пандуса для инвалидов- Как рассчитать угол своими руками: Инструкция +Фото и Видео

Еще в 2009-м году было решено, что важно учитывать проблему инвалидов на государственном уровне. По этой причине в документах нормативов было прописано, что во всех зданиях должны быть оборудованы уклоны пандуса для инвалидов, а также для групп людей, которые считаются маломобильными.

Насколько актуальна проблема?

Мало кто задумывался о том, что десятая часть населения – это люди с ограниченными возможностями. Треть из них может перемещаться лишь на коляске, но на улице таких людей встретишь довольно редко.

Главная причина этому – невозможность свободного выхода из дома, так как в конструкции дома не предусматривается пандус.

Содержание:

Уклон пандуса для инвалидов

На данный момент не везде есть уклоны для въезда, что затрудняет жизнь людям, которые передвигаются только на колясках. Кто-то готов посчитать за пандус доски, брошенные на ступени, но это недопустимо, так как нарушена техника безопасности. Параметры и нормативы прописаны в специальном документе – в нем указаны даже внешний вид, который должен быть у пандуса.

Новые нормы 2018

Нормы установки уклонов описаны в специальном своде правил. Из них становится ясно, что пандус – это стационарная крупногабаритная конструкция с определенным углом наклона. По правилам угол не должен быть более 10%. Это устройство должно быть пологим и длинным, чтобы каждый инвалид мог самостоятельно заехать по нему.

Еще важным отличием от других конструкций (к примеру, рамп или аппарелей) является то, что по обеим сторонам должны быть поручни. Ширина конструкции должна быть не менее одного метра (для одностороннего движения).

Уклон пандуса для инвалидов должен быть изготовлен из несгораемых материалов, а период огнестойкости должен быть не меньше 2-х часов. Это дает понять, что деревянные конструкции недопустимы.

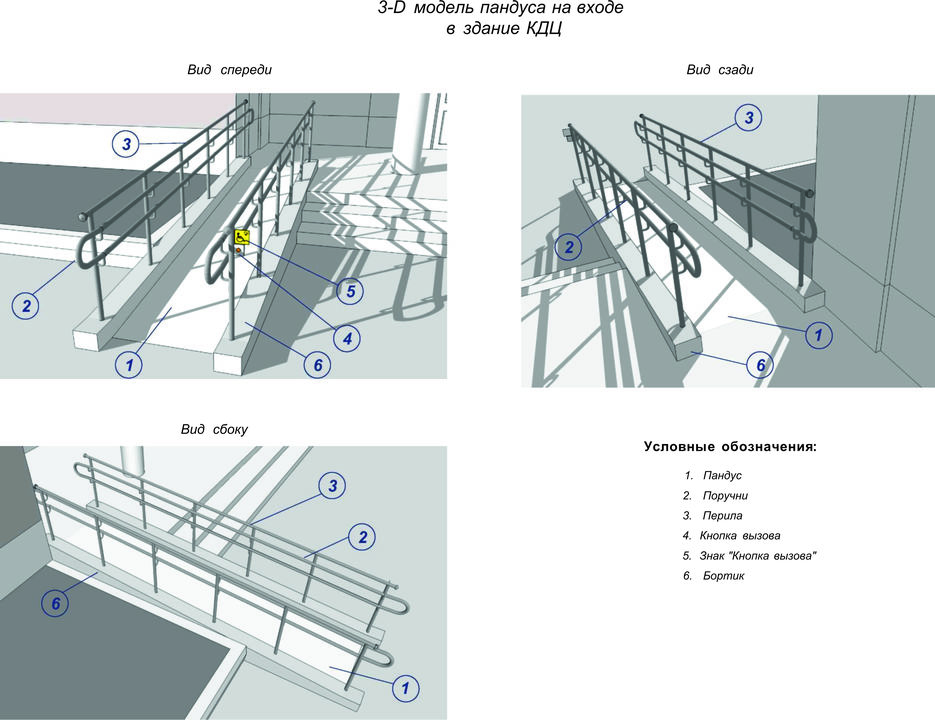

Установка конструкции

Если говорить про обустройство пандусов, которые делают для людей с ограниченными возможностями, вначале следует обратить внимание на угол уклона пандуса для инвалидов. Его определяют как отношение нужной высоты подъема к длине участка, рядом с которым будет наклонная поверхность.

К примеру, если создать пандус на высоте 10-ти см возле подъезда, отмеряем расстояние в 1 м и с этого отрезка начинаем делать пандус. Уклон в таком случае будет 10% ( 10 см : 1 м(100см)).

Такие пандусы следует устанавливать во всех местах, где перепад уровня больше четырех сантиметров. У каждого участка оборудуем площадку, которая по ширине должна быть примерно 1,6 метра.

Каждый марш пандуса дает возможность подняться на высоту не больше 80 см. Уклон не должен быть более соотношения высота/длина 1:12, при подъеме на высоту от 20см – 1:10. А вот поперечный уклон доступен только на 2% (1:50).

Очень важное требование – установка бортиков. Они должны присутствовать в тех местах, где конструкция не граничит со стеной. Прямое предназначение бортиков – предотвращение соскальзывания коляски, и их высота 5 см. Если это не было предусмотрено в проекте, то по краю размещают уголок или трубу. Помимо этого нужны перила. По нормам они должны быть двойными для большей защиты. Верхние должны быть не ниже 90 см, нижние – не ниже 70. Для дошкольников перила 50 см.

Перила должны обязательно превышать длину пандуса примерно на 35 см, в диаметре быть от 3 до 5 см и быть круглыми. Важно, чтобы они были непрерывные и параллельно пандусу с учетом дополнительных конструкций.

Несколько вариантов установки

Конструкции

В разных ситуациях конструкцию разрабатывают по-разному. Иногда требуется предусматривать разворот, в других – площадки для отдыха. Иногда ограждение не требуется. Его можно не устанавливать, если подъем не выше 15 см, а угол уклона не более 8% (при длине пандуса до 180 см).

В таком случае важно помнить, что на каждые 6-9 метров нужна площадка для отдыха. Если пандус не больше 10 м, площадку можно сделать цельной.

Наиболее подходящая ширина пандуса – 90-100 см. Она отлично подойдет для одностороннего движения. Если расчет идет на двустороннее движение, то ширина должна быть не менее 180 см. Если по проекту не предусматривается возможность установить перила посреди конструкции, то следует изменить угол, под которым ставится пандус для инвалидов. По нормам такая конструкция имеет место быть при наклоне 1:15 (6,65), так как инвалид сможет держаться только за один поручень. Это означает, что угол наклона необходимо выбрать такой, чтобы он физически смог подняться и спуститься один.

Пандусы без нормативов

К несчастью, не всегда получается сделать удобные пандусы ко всем требуемым пандусам. Иногда приходится создавать пандусы по нестандартным проектам. Их используют в местах без технической возможности сделать их по нормам. Хотя ГОСТы при этом не соблюдаются, такие пандусы дают хоть какую-то возможность попасть людям в нужные для них здания, и часто их делают по инициативе пользователей.

Итак, конструкции, выполненные не по нормативам, в ширину бывают максимум 85 см, но по бокам все равно делают ограждение, которое убережет от падений и поможет держаться при подъеме. Такие конструкции выполняют из асфальта или тротуара, что обеспечивает наилучшее сцепление колес и минимизирует падения.

Максимальный уклон пандуса для инвалидов в таких случаях бывает до 18%, но это допустимо лишь в случаях, когда сделать по-другому просто нет возможности. В идеале длина пролета не будет более 7-ми метров. На таких пандусах инвалиды со здоровыми руками вполне могут подняться самостоятельно.

Ненормативные пандусы разрешено делать и в жилых домах, куда требуется доступ колясочникам. Но посредине такого пандуса делают ступеньки для человека, который будет толкать коляску впереди себя. Ширина этих ступеней не должна быть больше 0,3 м, иначе некоторые коляски не смогут заехать. Бортики в этом случае не требуются.

Особенные конструкции

Иногда на пандусы устанавливают швеллеры. На практике, в них нет смысла. На многих колясках передние колеса расположены ближе, чем задние – многое здесь зависит от модели. В этом случае будет сложно установить швеллеры так, чтобы они подошли для всех. Они допускаются лишь для жилых домов, чтобы они были под определенную модель коляски.

Но очень важный момент – их следует разместить так, чтобы они не мешали другим. Если лестница узкая, то будет неплохо сделать выносной или откидной пандус.

Немаловажные нюансы

Отдельное внимание важно обратить на площадку для поворотов. Она требуется в случаях, когда направление пандуса меняется. По ширине такая площадка должна быть как ширина двух пандусов, а по длине не меньше 1,5м. Если поворот равен 90-та градусам, то ширина должна быть больше, чем ширина пандуса, глубина – 1,4 м. Желательно в таком случае увеличить площадку.

Следует разобраться и с тем, как устанавливают пандусы к входу. Многое в этом случае зависит от того, какого типа входная дверь, как они открываются и так далее. Важно, чтобы у инвалида был доступ к той стороне двери, где расположена ручка для открытия. Еще важно, чтобы человек смог развернуться, повернуться к пандусу и дверному проему.

Удобно сделать так, чтобы дверь открывалась в сторону, которая будет противоположной устройству доступности. Если из-за проекта здания не получается сделать большую площадку, можно «утопить» дверь – создать нишу, благодаря которой будет месте для разворота.

При создании уклона пандуса для инвалидов следует обязательно сделать площадку перед и после наклонной плоскости. Но бывает так, что архитекторы ошибаются, и делают пандус без площадки, хотя это уже обесценивает наличие уклона. Без площадки человек просто не сможет воспользоваться пандусом. Помимо этого коляска должна вмещаться на площадке, которую следует расположить строго горизонтально.

Важно: нельзя расположить наклонную часть сразу от стены/двери.

Человеческие потребности – добиваемся условий

Учитывая то, что многие проектировщики зданий, магазинов и домов не считают, что должны создавать пандусы, законодательство закрепило административную ответственность на случаи, когда руководители отказываются устанавливать пандус.

Отказ от установки чреват штрафом и на физические, и на юридические лица. На самом деле, всегда можно сделать уклон для въезда, и если не получается сделать его по нормам, никто не будет штрафовать за ненормативные уклоны, по которым инвалиды смогут перемещаться только при помощи сопровождающего. Контроль над соблюдением этих требований лежит на плечах исполнительной власти (федеральной), а также на органах власти любого субъекта РФ.

К примеру, возле жома можно сделать откидной пандус, который будет с углом наклона в 50%. Естественно, что при таких условиях человек с ограниченными возможностями не сможет ни разложить его, ни поднять, но он уже сможет выехать из дому с сопровождающим, а при отсутствии конструкции это будет полностью невозможно, так как чтобы спустить/поднять человека с креслом, требуются несколько человек.

Права инвалидов

Многие люди, которые относятся к маломобильным группам, даже не знают о своих правах. Каждый такой человек должен быть в обязательном порядке обеспечен средством доступности, иначе это ограничение прав человека. По этой причине руководители ЖКХ разбираются с тем, как следует сделать пандус и создают все условия для перемещения маломобильных групп людей. Сюда относятся не только инвалиды, но и родители маленьких детей, которых перевозят в колясках, и иные категории населения, которым трудно передвигаться самостоятельно.

В таких случаях при обращении в ЖКХ не нужно согласие остальных жильцов для установки пандуса. Правда при установке это не решит все проблемы инвалидов – люди дальше будут ставить перед подъездом машины и рекламные щиты, ограничивая перемещение или делая его совсем невозможным.

Запомните: любой человек, который относится к маломобильной группе, имеет право подать в суд и требовать установку пандуса. Помимо этого, инвалиды и другие люди, которые нуждаются в пандусе, могут требовать моральную компенсацию. Те же, кто отказывают инвалидам в установке, несут административную (а иногда даже и уголовную) ответственность.

Памятка. Шпаргалка для архитектора. Проектирование среды жизнедеятельности с учётом потребностей инвалидов и маломобильных групп населения

Законодательство

СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения», Госстрой России, М., 2001 год. К нему разработаны следующие своды правил:

СП 35-101-2001 «Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения. Общие положения»; СП 35-102-2001 «Жилая среда с планировочными элементами, доступными инвалидам»; СП 35-103-2001 «Общественные здания и сооружения, доступныемаломобильным посетителям»; СП 35-104-2001 «Здания и помещения с местами труда для инвалидов».

Изменение № 3 СНИП 2.08.02-89* «Общественные здания и сооружения» (введён в действие с 1 марта 1999 года).

Справочные данные

Параметры инвалидной коляски: ширина — 0,7 м, длина — 1,2 м.

Зона для размещения коляски, не менее: ширина — 0,9 м, длина — 1,5 м.

Пересечение пешеходных дорожек выполняется в одном уровне.

На всём протяжении пешеходного пути имеющиеся перепады, выполненные в виде лестниц, должны быть продублированы пандусами. Лестницы и пандусы ограждаются перилами.

Уклоны пешеходных дорожек и тротуаров не должны превышать: продольный — 5%, поперечный — 1-2%. Опасные для инвалида участки следует огораживать бортовым камнем высотой не менее 5 см.

В исключительных случаях — продольный уклон от 5 до 10% на протяжении не более 10 метров.

В местах пересечения пешеходных путей с проезжей частью улиц и дорог высота бортового камня тротуара не должна превышать 4 см. Ширина пониженного бордюра — не менее 0,9 м, он окрашивается контрастной жёлтой краской. Съезды с тротуаров должны иметь уклон не более 1:10. Не допускается применение скошенного бортового камня и съездов, сужающих ширину проезжей части. Для предупреждения людей с потерей зрения о приближении к пешеходному переходу, следует непосредственно перед ним изменить фактуру покрытия тротуара.

Толщина швов между бетонными плитами — не более 1,5 см. Рёбра решёток — перпендикулярно направлению движения и на расстоянии друг от друга не более 1,3 см.

На каждой стоянке (парковке) выделяется не менее одного места для парковки специальных автотранспортных средств инвалидов (одно место — при общем числе мест — до 25, два места — от 26 до 50 и т. д.), максимально приближенного ко входу в здание или к съезду на стоянку. Возле специализированных учреждений — от 10 до 20% от машино-мест. Ширина этого места — 3,5 метра. Оно выделяется разметкой (жёлтого цвета) и обозначается специальными символами (на асфальте рисуется пиктограмма «Инвалид»). Возле этого места оборудуется съезд (пандус схода) инвалида на коляске с тротуара на парковку путём понижения бордюра.

Пути движения

Диаметр зоны для самостоятельного разворота на 90-180° инвалида на кресле-коляске следует принимать не менее 1,4 м (как исключение 0,9х1,2 м).

Глубина пространства для маневрирования кресла-коляски перед дверью при открывании «от себя» должна быть не менее 1,2 м, а при открывании «к себе» — не менее 1,5 м при ширине не менее 1,5 м.

Глубина тамбуров и тамбур-шлюзов должна быть не менее 1,8 м, а в жилых зданиях — не менее 1,5 м при ширине не менее 2,2 м.

Следует предусматривать бортики высотой не менее 0,05 м вдоль кромки горизонтальных поверхностей при перепаде высот более 0,45 м для предотвращения соскальзывания трости или ноги.

Необходимо обеспечить хотя бы один вход для маломобильных посетителей. Ширина хотя бы одного из дверных полотен должна быть не менее 900 мм. Как правило — двери не симметричные, а полуторные. Отсутствие порогов и перепадов (крайнем случае — не более 2,5 см). Стекло в дверном полотне на высоте 0,3 м защищается противоударной полосой. На путях движения инвалидов не допускается применение дверей на качающихся петлях и дверей-вертушек. Дверь должна открываться в сторону, противоположную от пандуса.

Лестница

Марш лестницы должен иметь не менее 3 ступенек.

Ступени- глухие, ровные, с нескользящей поверхностью, одинаковой геометрии и размеров: наружные 120х400 мм, внутренние — 150х300 мм.

Вдоль обеих сторон всех лестниц устанавливаются ограждения с поручнями на высоте 0,9 и 0,7 м. Для детей дошкольного возраста поручни устанавливаются на высоте 0,5 м. При ширине лестниц более 2,5 м следует предусматривать дополнительные разделительные поручни.

По не примыкающим к стенам боковым краям лестницы ступени должны иметь бортики высотой не менее 2 см

Поручни

Поручни должны начинаться на 30 см раньше первой ступеньки лестницы или начала пандуса и продолжаться на 30 см дальше марша лестницы или верхнего края пандуса. Диаметр поручня — от 3 до 5 см (рекомендуемый — 4 см) или прямоугольного сечения толщиной от 2,5 до 4 см. Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей длине. Концы поручней должны отгибаться вниз, а при парном их расположении — соединяться между собой.

Пандус

Уклон пандуса допускается от 5 до 8%. При перепаде высот 0,2 м и менее допускается 10%. Максимальная высота одного пандуса не должна превышать 0,8 метра при уклоне 8% (т.е. длина не более 10 метров). При большей длине выполняется промежуточная площадка.

Общественная организация инвалидов-колясочников «Свободное движение» рекомендует в исключительных случаях (при реконструкции существующих зданий) ориентироваться на максимально допустимый уклон пандуса 15-18%. При отсутствии места для пандуса в социально-значимых объектах (магазинах, жилых домах и т.п.) допустима сплошная заливка в виде пандуса части лестницы (уклон -33%), высота которой не превышает 3 ступеней. Если высота лестницы превышает 24 -36 см (2-3 ступеньки), желательно в середине заливаемого на ступеньках пандуса сохранить ступеньки на ширину 28-30 см для предотвращения соскальзывания помощника. Расстояние между ограждающими поручнями или бортиками крутого пандуса не должно превышать 85-90 см.

Ширина пандуса при одностороннем движении — не менее 1 м, при двустороннем — не менее 1,8 м. Площадка для поворота пандуса должна иметь глубину на горизонтальном участке не менее 1,5 метра. В начале и в конце подъёма пандуса следует устраивать горизонтальные площадки длиной не менее 1,4-1,5 м. По внешним боковым краям пандуса следует предусматривать бортики высотой не менее 5 см. По обеим сторонам пандуса предусматриваются ограждения с поручнями. Поручни перил у пандусов следует располагать на высоте 0,7 и 0,9 м и выполнять их непрерывными по всей длине.

Установка на ступеньках крыльца направляющих швеллеров бессмысленна и неудобна.

Кнопка вызова (в нормативах она не предусмотрена)

Кнопка вызова в Екатеринбурге выполняется в случае невозможности оборудования пандуса. Располагается на высоте от 0,85 до 1 м от уровня земли и на расстоянии не менее 0,4 м от выступающих частей (например, первой ступеньки лестницы). Кнопку желательно выполнить в антивандальном исполнении (утопить в стене и т.д.), защитить от осадков. Предусмотреть возможность подъезда на коляске к кнопке вызова. Обозначить пиктограммой «Инвалид». Звонок установить негромкий, мелодичный, лучше — с регулируемым уровнем громкости.

Уборные

В уборных для посетителей необходимо предусматривать не менее одной специализированной кабины: ширина — не менее 1,65, глубина — н.м. 1,8 м. В кабине рядом с одной из сторон унитаза предусмотреть место для размещения коляски. Двери должны открываться наружу. Если уборная состоит только из одной кабины, то она выполняется по размерам специализированной. При отсутствии уборных для посетителей специализированные туалетные комнаты следует предусматривать при расчётной численности посетителей более 50 человек или при нахождении посетителя в здании более 1 часа. Одна из раковин умывальной устанавливается на высоте не более 0,8 м от уровня пола.

Прочие требования

Ширина проходов в магазинах и т.д. — не менее 0,9 м (особенно возле хотя бы одной из касс, если система самообслуживания).

Габариты кабины лифта в чистоте не менее, м: ширина -1,1; глубина — 1,5; ширина дверного проёма — 0,9 (0,85) м. Глубина пространства перед входом в лифт — н.м. 1,4 м, ширина — на 0,25 м шире двери лифта с каждой стороны.

Ширина балконов и лоджий (в санаториях, гостиницах и т.д) — не менее 1,4-1,5 м в свету.

Информация подготовлена Леонтьевой Еленой Геннадьевной – председателем Екатеринбургской городской общественной организации инвалидов-колясочников «Свободное движение».

Стандартный уклон пандуса для инвалидных колясок

Пандусы для инвалидных колясок помогают людям входить и выходить из зданий с уклонами, лестницами или непомерно высокими высотами. Стандартный наклон пандуса для инвалидных колясок позволяет большинству пользователей легко передвигаться без особого риска отката или опрокидывания.

Несмотря на наличие некоторых серых зон, стандартный уклон пандусов для инвалидных колясок различается для коммерческой и жилой недвижимости. Закон об американцах с ограниченными возможностями содержит законы, регулирующие общественные места для общественного пользования. Владелец частной собственности должен определить, хотят ли они следовать ADA или общим рекомендациям по передовой практике.

Читайте дальше, чтобы узнать больше о коэффициентах наклона пандуса для инвалидных колясок и требованиях к пандусу.

Почему измерение уклона важно?

Измерение уклона важно для безопасности. Функция и долговечность пандуса, инвалидной коляски и пользователей. Правильно сконструированная и отрегулированная рампа может стать решающим фактором между травмой и плавной ездой.

Стандартный уклон пандуса для инвалидных колясок предназначен для того, чтобы человеку было легко толкать или толкать себя без каких-либо проблем. Ширина пандуса 36 дюймов также важна, так как должны быть приспособлены инвалидные коляски разных размеров.

Требования ADA к уклону пандуса

В то время как стандартный уклон пандусов для инвалидных колясок составляет 2:12, это означает, что на каждые два дюйма наклона вам нужно 12 дюймов наклона, уклон пандуса ADA составляет 12 дюймов на каждый дюйм уклона.

Если у вас есть лестница с вертикальным подъемом 21 дюйм, вам потребуется 21 фут пандуса. Также обратите внимание, что, согласно ADA, уклон пандусов ограничен 30 футами в длину. Ни один пандус не может быть длиннее 30 футов без поворотной платформы размером 60 на 60 дюймов или места для отдыха. Длина посадки должна быть не менее 60 дюймов. Обратите внимание, что максимальный уклон пандуса ADA применяется к новому строительству.

Площадка должна быть не меньше ширины ведущего к ней пандуса. (2) Длина приземления должна быть не менее 60 дюймов (1525 мм) в чистоте. (3) Если пандусы меняют направление на площадках, минимальный размер площадки должен составлять 60 дюймов на 60 дюймов (1525 мм на 1525 мм)

Быстрые измерения уклона ADA

и жилые дома, см. диаграммы ниже. Напоминаем, что стандартный уклон пандусов для инвалидных колясок составляет 1:12 для коммерческих и 2:12 для частных домов.

*обозначает необходимость платформы для отдыха и поворота

Конечно, для жилых помещений владелец может выбрать соответствие стандартам ADA или добавить платформы для отдыха и поворота по своему усмотрению.

Для получения дополнительной информации о лестничных пандусах и лестничных подъемниках свяжитесь с Williams Lifts сегодня.

Какой длины должен быть пандус для ступенек? Руководство для покупателей — Ramp Champ

Установка пандуса для инвалидной коляски — отличный способ улучшить качество жизни вам или вашему близкому, если инвалидная коляска потребуется в качестве средства передвижения.

Любой человек в инвалидной коляске знает, что, к сожалению, мир не создан для того, чтобы быть на 100 % дружелюбным к людям в инвалидных колясках!

Пандусы для инвалидных колясок обеспечивают доступ для тех из нас, кто не может пользоваться ступеньками. Но с таким количеством рамп на рынке, как узнать, какая длина подходит?

Прежде чем мы начнем, важно учитывать длину и уклон пандуса. Итак, какой длины должен быть пандус для ступенек? Австралийские стандарты 1428.1 — 2009отличное место для начала.
