Порядовка мангала из кирпича - Блог о строительстве

Кладочные чертежи порядовки барбекю из кирпича – это конкретные планы или схемы, созданные специально для удобства в процессе сборки конструкции. К любой порядовке обязателен чертеж общего плана, чтобы ознакомиться с размерами барбекю, рассчитать количество материала для него.

Основа, естественно, за монолитным фундаментом, без армированного основания серьезную конструкцию не поставить. Также важно перед работой с рядами положить на уже подсохший фундамент несколько слоев изоляции, чтобы избежать набора влаги.

Начинаем с первого ряда, где важно выдержать уровень. Речь об уровне пола, если строительство идет выше естественного горизонта. Удобнее всего выставить шнуру по плоскостям и уже потом пользоваться мастерком, нанося цементный или глиняный раствор на основание.

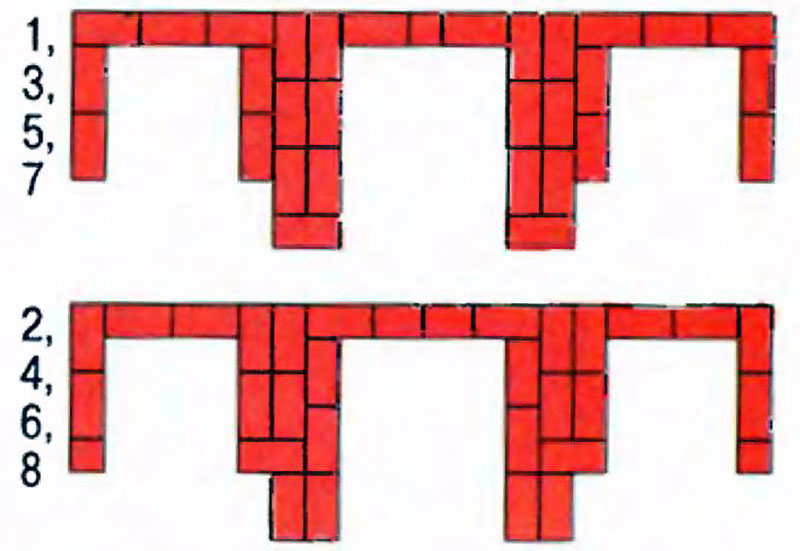

Простейшая порядовка барбекю из кирпича

Если первый ряд обычно это просто плоскость, выложенная из кирпича, то дальше может быть сложнее, потому как некоторые конструкции барбекю устроены с казаном или дополнительной печью.

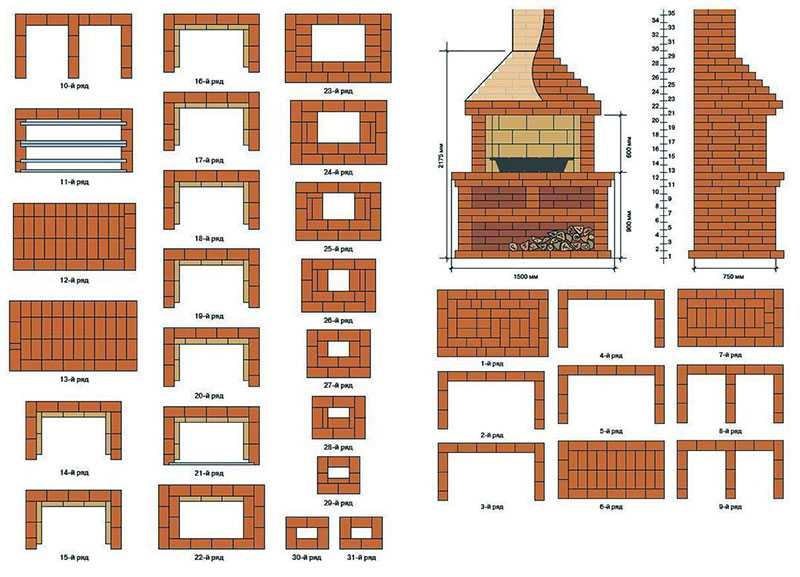

Пример порядовки барбекю с казаном или уличной печью

Описание кладки

Основу выложили, далее смещаемся на половину кирпича, чтобы собрать устойчивую конструкцию. С первого до пятого ряда работаем просто по одному шаблону.

С шестого переходим на тычки (поперечная кладка). Должно получиться так, что кирпич станет на выступы с каждой стороны (плоскости). Они необходимы для устройства решетки, ее правильного расположения в дальнейшем.

Продолжить следующие 3-4 ряда в половину кирпича, выдерживая изначальную толщину. А с десятого ряда необходимо повторить порядовку печи барбекю, с расчетом на повторную поперечную кладку для решеток.

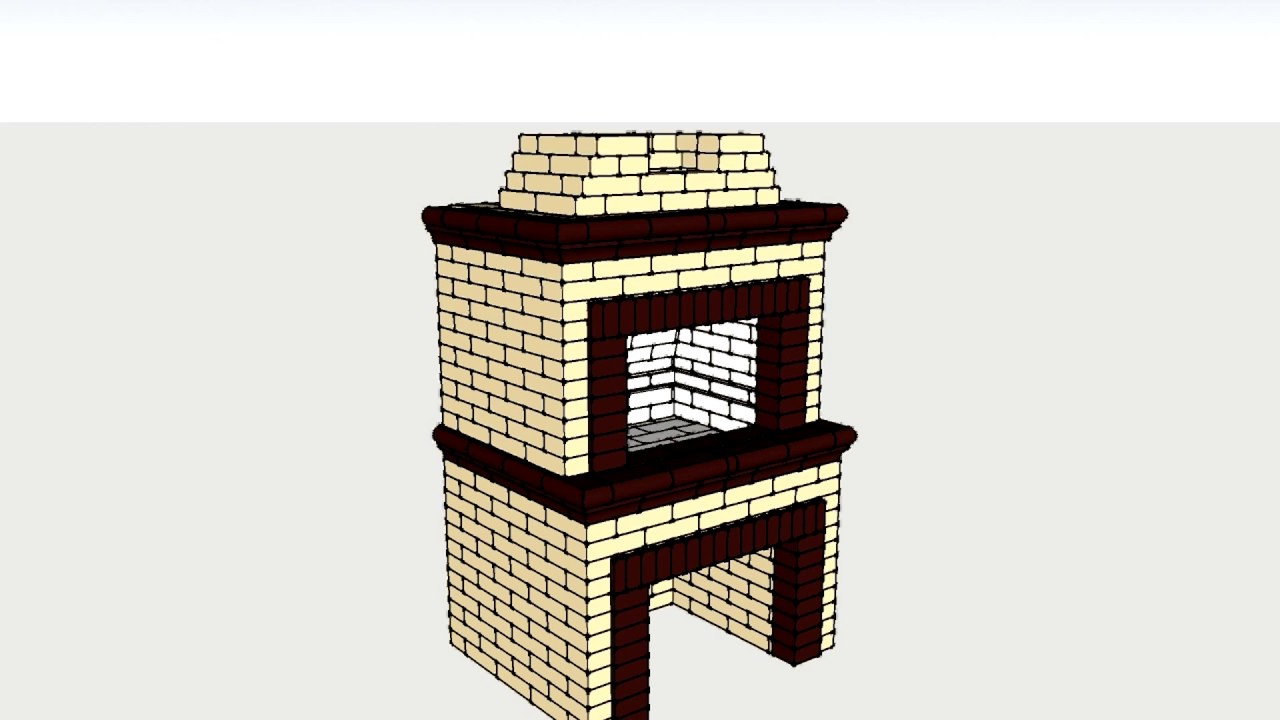

Схема барбекю

Хотя кирпичные выступы можно и обойти, заменив их на стальные уголки или иные крепления. Важно, чтобы этот момент был продуман на момент кладки уличных барбекю, тогда выполнить своими руками можно надежно, с расчетом на пространство для коптильни или дополнительные отсеки.

Угловой вариант чаще стараются сделать по типу пристройки, когда основная печь просто поставлена на фундамент, а на углу отдельно выкладывают мангал или место для топки казана.

Здесь все просто: ставим стенку высотой под рабочую плоскость, заканчивая последний ряд тычковой кладкой. Подобным образом ставится опора для каменной столешницы, к примеру. Но такой материал не всегда по карману, его часто заменяют деревом, обложенным плиткой.

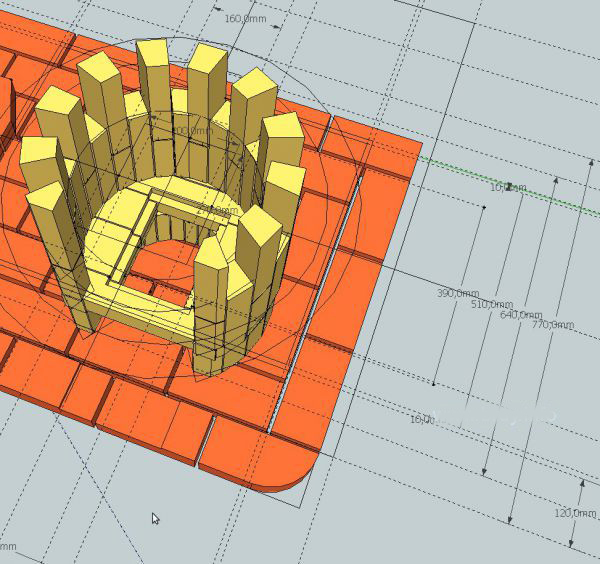

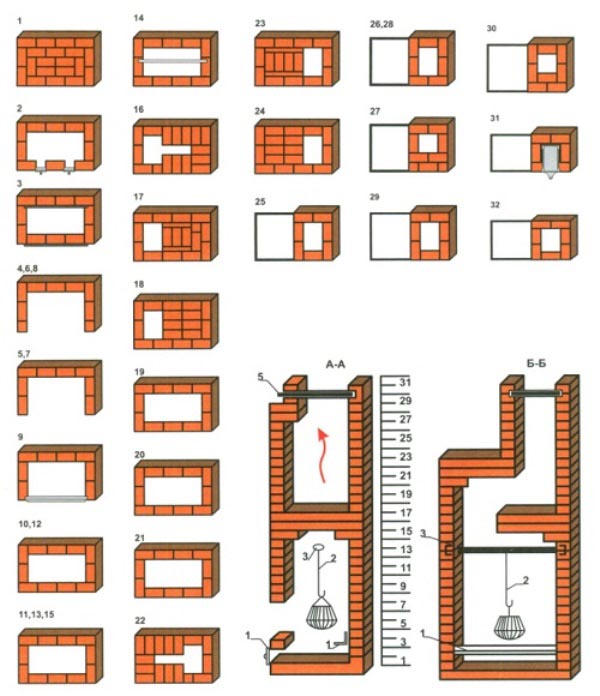

Схема для барбекю или печи каминаУстройство очага мангала, похожего на барбекю для беседки

Порядовку не трудно представить в схемах, созданных для строительной литературы. Но на деле все выглядит намного интереснее.

Начинают работу так Это основа и пространство для топлива. Потом нужно поднимать небольшие стены, формировать пространства для дверцы и зольника

Уже после этого нужно устраивать перекрытие нижнего яруса из трех рядов кирпичей. Тогда получится обустроить печь под казан рядом с топкой барбекю, как раз под зольником.

Барбекю из натурального камня

Скажем так, что, выполнив эту работу, закачивается первый цикл. Можно приступать к созданию конструкции сверху, где будут выступы или стержни.

Важнейший момент при изучении порядовки в том, что нужно применять огнеупорный вид кирпича, который на обычную глину не положишь.

Нужно докупать термостойкий раствор или специальную глину.

По плану также есть устройство дымохода почти на каждом проекте барбекю из кирпича. Но его желательно делать после полного просыхания уже готовой конструкции.

Выход из ситуации, когда нет времени и лишнего материала – конструируют каркас из арматуры и досок. Получается своеобразная опалубка, в которую и заливается бетон. Так дешевле и быстрее.

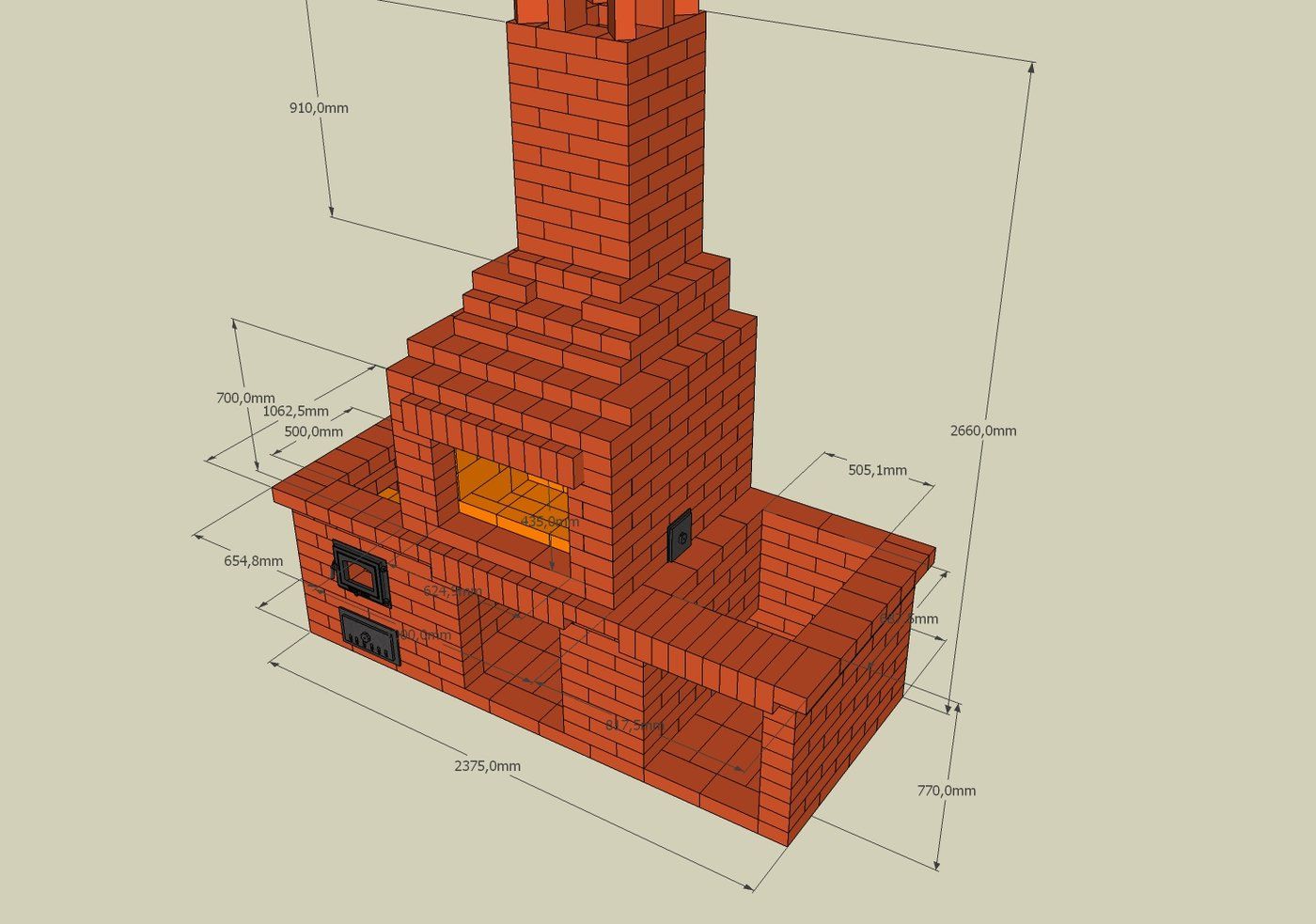

План порядовки барбекю со съемным казаном

Технические моменты

Простую конструкцию, изготовленную из кирпича своими руками, иногда ставят на залитую фундаментную плиту, но не используют раствор. Такой подход оптимален для тех, кто не уверен в своих силах, хочет сэкономить или просто протестировать дачный вариант барбекю или мангала.

Выйдет достаточно оригинально, да и порядовка однотипная, только это можно будет разобрать при необходимости, увеличить в размерах или вообще собрать в стопки кирпичей

Минус лишь один – это отсутствие хорошей защиты от ветра, потому как привычной арки нет.Да и если собирать не под навесом конструкцию, то жар от угля на время дождей придется защищать.

Барбекюшницу без раствора, коптильни и казана можно собирать на глаз, но всегда стараются заранее просчитать свои действия, рассчитывая на бумаге подобные планы или чертежи

Итоги

Простые печи барбекю и мангалы из кирпича не строят без нескольких порядовок, проверенных на деле.

Да, можно строить и на удачу, если есть лишние деньги. Но главная ошибка в этом случае заключается в том, что ничего уже переделать нельзя без порчи печи. Поэтому каждый ряд перед посадкой на раствор стараются вымерять на сухую, подтачивая брак, работая над неточностями.

Небольшой кирпичный мангал для частного дома

У подобной конструкции имеется несколько отличительных особенностей.

В первую очередь стоит отметить, что кирпичные постройки являются стационарными. Это удобно при обустройстве полноценной гриль-зоны, но может стать недостатком в случае необходимости перепланировки пространства двора.

Конструкция изделия состоит из основания, опор и жаровни.

Для защиты от ветра пристраиваются стенки над решеткой. Что касается самого материала, он позволяет готовить сочное мясо, так как обеспечивает жар со всех сторон. Если модифицировать конструкцию, ее можно использовать, как закрытую барбекюшницу.

Принцип обустройства стандартной модели изделия

Если вы решили обустроить мангал из кирпича на даче, примите во внимание следующие его преимущества и недостатки.

Плюсы:

    простой принцип действия;удержание тепла;декоративность;разнообразие моделей;долговечность;удобство использования.

Минусы:

    стационарность;высокая стоимость качественного материала;трудоемкость работ по монтажу.

Совет: Если вы, не имея навыков, решили выложить мангал из кирпича своими руками, выбирайте несложные модели.

Ещё один пример прекрасного мангала из кирпича

Читатели считают данные материалы полезными:

    Как построить свой собственный комплекс-барбекю?Садовые барбекю как элемент кулинарии и целая философия

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича.

Чертежи для каждой модели могут отличаться кардинально. Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей. Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы.

Советуем подробнее изучить материал как построить беседку с мангалом своими руками.

Варианты дизайна

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий. Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей.

Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность. Здесь же хранят топочные материалы, шампуры и посуду.

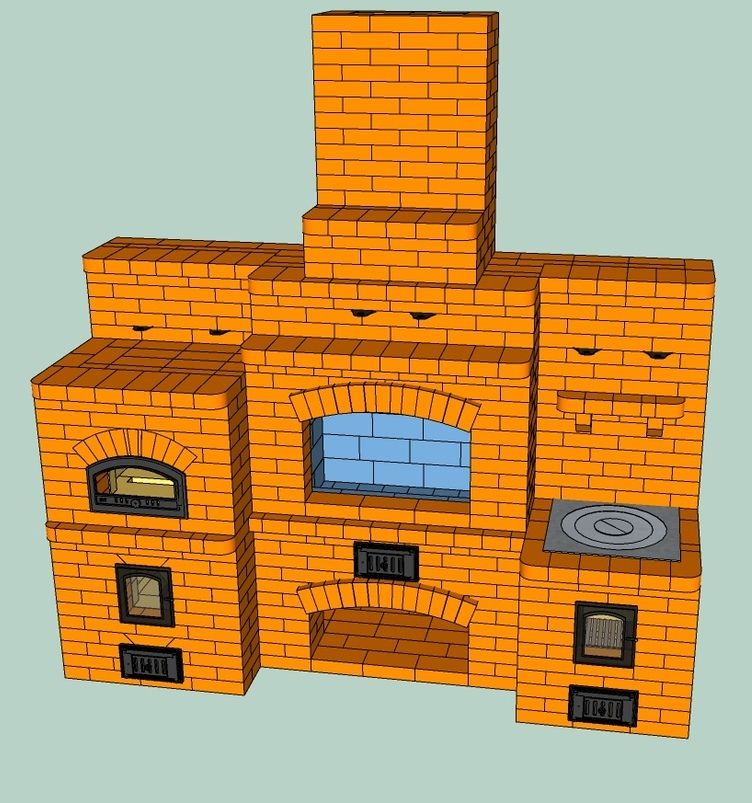

Более сложный вариант — многофункциональная печь-мангал из кирпича. Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами.

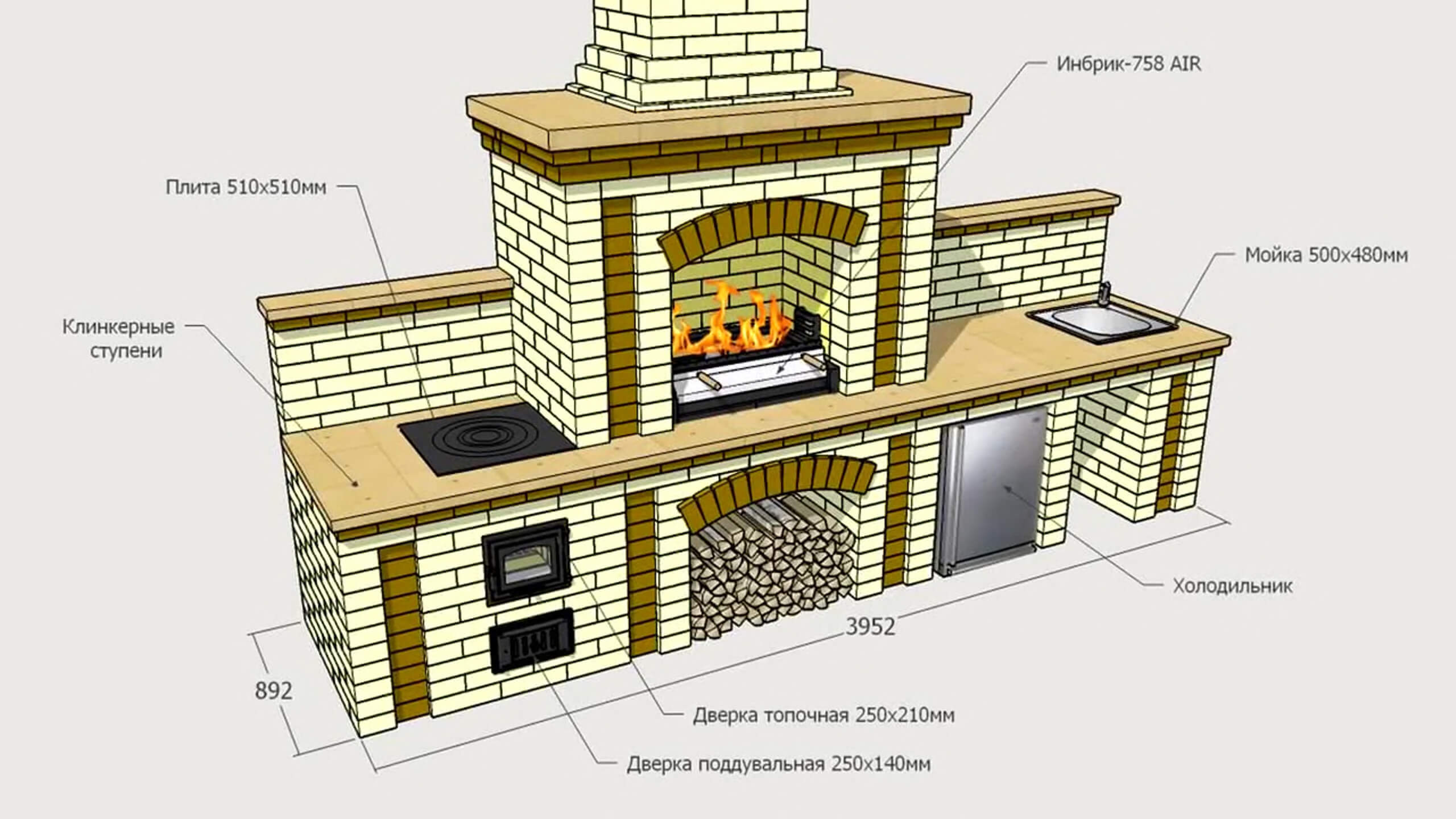

Комбинированный мангал с дополнительными рабочими поверхностями

Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.

д. Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Рекомендуем прочитать материал о кирпичных мангалах-коптильнях барбекюв дополнение к данной статье.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

Отличная идея — беседка с мангалом

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора.

Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост. Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами. Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Размеры и чертежи

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта. Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об устройстве кирпичной коптильнив дополнение к данной статье.

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней. Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

Примерная схема для простого мангала

Стандартная высота рабочей поверхности гриля — 90 см.

Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост. Что касается ширины жаровни, нет смысла делать ее менее 50 см. Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов.

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы.

Часто при обустройстве гриль-комплексов используют несколько типов кирпича. Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич. Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

    цементно-глиняный раствор;бетон;арматурные прутья;металлические уголки;уровень;фурнитура, лучше чугунная.

Прочитайте так же статью про уличные барбекюна нашем сайте.

Необходимо позаботиться о подборе качественной фурнитуры и обслуживающего инвентаря

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей. Основная часть фурнитуры делается съемной, что упрощает пользование грилем. Печи барбекю также часто оснащаются вытяжкой.

Порядок строительства

Необходимо подробно разобрать вопрос как сделать мангал из кирпича.

Этап строительства охватывает несколько базовых шагов. Для начала подготавливается площадка под застройку и обустраивается фундамент, который послужит основанием для будущего изделия. Далее нужно выстроить опоры и вспомогательные поверхности.

Порядок строительства стандартного кирпичного мангала

Монтаж жаровни — самый ответственный момент.

Здесь нужно предусмотреть наличие опор для фурнитуры и продумать защитные элементы. Крытые барбекюшницы к тому же имеют надстройку в виде свода с вытяжкой для дыма. Если в строительстве вы новичок, для начала попробуйте изготовить простой мангал из кирпича своими руками.

Фундамент

Первый этап — обустройство фундамента.

От качества выполнения этих работ зависит то насколько устойчивым будет будущая конструкция. Перед тем как построить мангал из кирпича необходимо выровнять почву, чтобы устранить перекосы и прочие дефекты ландшафта. Далее производится заливка бетона.

Для массивной конструкции понадобится армированный бетонный фундамент

Порядок выполнения работ выглядит следующим образом:

Фундамент углубляют в почву. Для этого снимается слой грунта толщиной примерно в 25 см.Для защиты от размывания и проседания в котлован засыпается слой песчано-гравийной подушки в 15-20 см.Поверх засыпки укладывается арматурный каркас. Отдельные прутья достаточно соединить проволокой.Бетон готовится из песка, цемента, мелкого щебня и воды.

Его заливают в котлован под опалубку с выступом над землей в 10-15 см. Можно разбить эту операция на два подхода. Массу выравнивают правилом и вибрируют для устранения пустот.

Совет: если вы строите миниатюрный уличный мангал из кирпича своими руками, можно обойтись созданием ленточных бетонных опор без использования арматуры.

Кирпичная кладка

После первичного высыхания бетона, на что может уйти от нескольких дней до недели, можно приступать к этапу выкладки кирпича. Для удобства выполнения работ рекомендуется заранее разработать план порядовки кладки. Особенно это актуально для крупных комплексных проектов.

Для того чтобы сделать мангал из кирпича своими руками по стандарту используют кладку в полкирпича. Если предполагается значительная нагрузка на стенки, используют единичный формат. Чтобы конструкция не завалилась и оставалась прочной в течение долгих лет применяется принцип кладки вразбежку.

Кирпичная кладка должна смещаться на пол элемента в каждом следующем ряду

Ряды выкладываются в несколько заходов, чтобы низ успевал просохнуть и не смещался под весом нового материала. При выкладке горизонтальных поверхностей в швах кладки закрепляются металлические уголки, на которые укладываются кирпичи. По такому принципу обустраивается промежуточная полка, отделяющая жаровню от дровника, а также рабочие поверхности по бокам.

Обустройство жаровни

Для удобства использования изделия важно правильно обустроить жаровню. В простейших моделях этот элемент представлен продолжением вертикальных опор и оделяется перегородкой, на которую укладываются угли. Для размещения поддона и гриля в кирпичной кладке можно использовать несколько приемов:

    смещение кирпича для образования выступов;установка уголковых профилей;монтаж скоб-держателей.

Выступающие кирпичи служат опорой для металлической фурнитуры

Для того чтобы обеспечить нормальное горение дров и поддержание жара в углях необходимо сделать в днище жаровни вентиляционные отверстия.

Совет: установка дополнительной решетки облегчит процесс вычищения золы из топки.

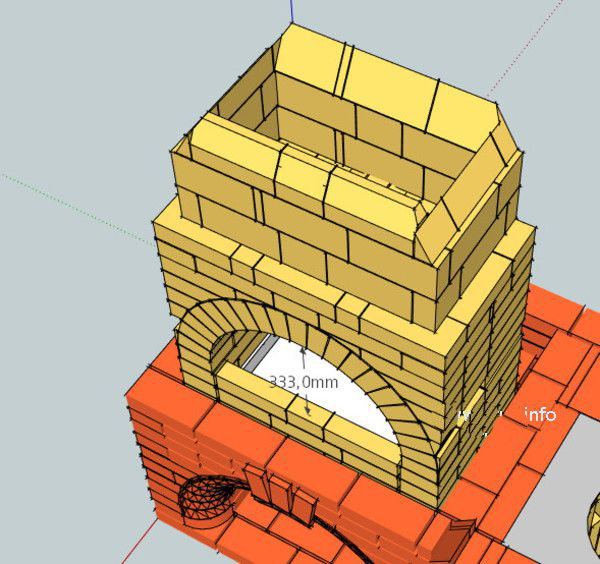

Если вы решили построить мангал из кирпича своими руками, который имеет крытую жаровню, понадобится гораздо больше кирпича и металла для обустройства перемычек.

Вариантов может быть несколько: прямоугольный проем или арочный свод разной формы, с вытяжкой или без и т. д. При обустройстве дымоотвода в своде предусматривается наличие канала.

Для выполнения арочного свода понадобятся дополнительные приспособления

Арочные конструкции выглядят эффектно и красиво.

Для монтажа кирпича подобным образом нужно использовать кружало по форме спроектированного элемента и распорки для поддержки тяжелой надстройки. Важно определить точное положение центрального кирпича, так называемого замка. Швы между соседними элементами имеют форму клина, с расширением кверху.

Вариант кладки кирпича

Декоративная отделка

После того как конструкция просохнет, можно приступать к ее декоративной отделке. Этот этап является не менее важным, чем сам монтаж, так как от качества выполнения работ во многом зависит внешний вид изделия.

Если кирпичный мангал изготавливался из хорошего материала, в качестве завершающих работ достаточно произвести зачистку поверхности от излишков раствора и при необходимости заполнить просветы в швах. При использовании чернового кирпича или неаккуратной его укладке придется продумать дополнительную облицовку.

Сочетание разных материалов выглядит очень эффектно

Для декора мангала можно использовать клинкер, искусственный камень, терракоту и подобные материалы. Отдельно стоит продумать оформление рабочей поверхности. В качестве столешницы можно использовать плитку и мозаику, дерево, ДВП с декоративным покрытием.

Совет: придать привлекательный внешний вид изделию можно с помощью кирпичей разного цвета, фактуры и формы.

Видео: инструкция по изготовлению мангала из кирпича

Если все работы будут выполнены правильно, двор вашего дома пополнится полезным и декоративным приспособлением для готовки пищи на углях. Для поддержания нормального состояния мангала не забывайте время от времени производить его чистку и проверять состояние кладки.

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось.

Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

Где будет строиться барбекю – в летней кухне или на улице.

Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев.

С накрытием он прослужит намного дольше.Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка.

Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя.

В первых двух отделения на дрова (уголь) не нужны.Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.Готовый мангал, который вставляется в печьВажно правильно выбрать место для расположения решетки.

Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

    Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.Поблизости не должно быть детской площадки. Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Заливаем фундамент

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

    Снять плодородный шар земли, углубить на 20-25 см котлован.Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.Выставить по краям опалубку и залить все бетоном. Схема фундамента для кирпичной конструкции

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

    красная глина;песок;цемент;вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.

Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т.

д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.

Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.

На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

  На них потом будут ложиться шампуры и решетка.Так выглядит наш мангал-пианино из кирпича с разных сторон.Вариант 1 — чертеж с размерами (кликните для увеличения)Финальный результат с размерами.Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше.

Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором.С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.Выкладываем нижнюю часть — первые 10 рядовПо такому принципу выкладываются 10 рядов.Подготовляем основу для топки и столешницыДалее будет топка и столешница.На 10-й ряд кладем арматуру диаметром 12 мм.

Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется. Выкладываем кирпич и заполняем растворомНа одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку.

Потом щели между кирпичами и поверхность заполняются раствором.Формируем топочную камеру и сводПосле высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба.

Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.Последний этап строительства — доделываем столешницу и топкуИ последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались. Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.В беседке На террасе С варочной плитой На улице С встроенной коптильней Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

Источники:

  • edaturistu.ru
  • kamin-maker.ru
  • mangalka.com

Мангал из кирпича своими руками (фото, чертеж, порядовка). 3 варианта

  В одной из наших статьей мы уже рассказывали об альтернативных решениях при изготовлении мангала. Так вашему вниманию был предложен вариант мангала из газового баллона. Но не всем подойдет такой вариант. Многие пожелают иметь на своем приусадебном участке стационарный мангал из кирпича. Мангал из кирпича выглядит более внушительно и солидно, так его можно вписать в зону отдыха или добавив к нему трубу поставить под крышу. Кроме того, мангал из кирпича подойдет для тех, у кого этот самый кирпич есть в большом количестве, а планов на него нет.  Но не будем фантазировать по этому поводу, раз уж вы решились на мангал из кирпича, то расскажем непосредственно об особенностях монтажа такого мангала и приведем пример его возведения.

Кирпич для мангала из кирпича

 Материал, а именно кирпич из которого вы собираетесь сделать мангал, должен обладать определенными свойствами. Ведь камера для дров будет нагреваться до значительных температур, в итоге обычный кирпич может просто напросто раскрошится, треснуть. Для мангал из кирпича не подойдет белый или красный строительный кирпич, это само собой. По крайней мере камеру для дров из этого кирпича точно не стоит делать. Также не стоит применять и огнеупорный кирпич применяемый для отделки камер печей. Такой кирпич обычно работает с постоянно высокими температурами, а вот их изменение от нагрева до резкого охлаждения за несколько часов также может негативно сказать на нем.
 Самым удачным вариантом будет обычный печной или клинкерный кирпич. Он обладает оптимальными физическими свойствами для сооружения мангала. Если у вас нет такого количества печного кирпича, то нижние порядовки, то есть низ мангала можно выложить из другого вида кирпича.

Размеры и формы мангала из кирпича

В этом случае все будет определять ваша эргономика, то есть такая конструкция мангала, которая позволит вам удобно подойти, удобно засыпать угли или положить дрова и удобно, впоследствии, пожарить на мангале вашу пищу.  Так высота приведенного здесь мангала соответствует высоте 1000 мм, ширине 1400 мм и ширине 590 мм.
 При таком раскладе к мангалом будет пользоваться среднестатистическому человеку, а количество одновременно приготовляемых шашлыков может быть до 10 штук.

Мангал из кирпича своими руками (1 вариант) с порядовкой и фото

 Прежде всего, необходимо обеспечить достойную опору нашему мангалу и тут не обойтись без фундамента. Может быть полноценным фундаментом это не назовешь, но бетонная подушка высотой в 10- 15 см с армированием металлической сеткой будет оптимальным вариантом.  Копаем яму под подушку, делаем опалубку, устанавливаем арматуру и заливаем все цементно-песчаной смесью или бетоном.

Далее начинаем укладку кирпичей на подушку. При этом предварительно можно уложить гидроизоляцию в виде рубероида или толи.

Внизу мангал предусмотрено место под дрова, которые будут укрыты от осадков.

С одной из боковых сторон предусмотрена площадка под посуду. Глубина мангал будет 1 кирпич.

Порядовка мангала из кирпича

Порядовку при монтаже мангала можно посмотреть на рисунке ниже.

 Укладывая по ней вы построите один из простых кирпичных мангалов. При возведении мангала, полые боковые стойки можно засыпать керамзитобетоном. В качестве раствора до 8 ряда лучше использовать песчано - цементную смесь, как для возведения стен, далее применять раствор используемый для кладки печей.
 Также, для создания перемычек вам потребуется еще и металлический уголок. Уголок необходимо будет подрезать так, как показано на рисунке кладки мангала по рядам.  Также придется резать некоторые из кирпичей. Лучше всего для этого использовать болгарку с кругом по металлу для уголка и соответственно с алмазным кругом для кирпича.

Мангал из кирпича своими руками (2 вариант) с чертежом и фото

 Еще один вариант мангала с чертежом, вернее с эскизом. Но при взгляде на него все становится понятно. Здесь можно сразу представить сколько места будет занимать мангал на участке и сколько потребуется для него кирпича.

Первоначально также заливаем фундамент. Без фундамента не может быть смонтирован ни дом, ни мангал. Иначе сами знаете что будет... В нашем случае фундамент довольно массивный, это прутки скрепеленные проволокой и залитые бетоном.

Перед заливкой бетона делаем опалубку.

Теперь можно приступать и к кладке. Используем уровень и уголок.

Для контроля швов по толщине, за шаблон можно взять трубу подходящего диаметра.

Согласно чертежа (эскиза) выкладываем 4 уровня кирпича. Дальше приступаем к изготовлению арки.

Арка выполняется с использованием каркаса из гипсокартона. Вырезаем удерживающие элементы и вставляем их в основание мангала.

Для верхней части используем тот же гипсокартон, но надрезанный. Это необходимо для обеспечения его гибкости.

Устанавливаем все части гипсокартона таким образом, чтобы на него можно было положить арку.

Кладем кирпичи по дуге и заполняем щели между ними раствором.

Проверяем еще раз все по уровню.

Кладем ряд над аркой. Он должен быть ровным.

Устанавливаем между кирпичами металлические скобы, чтобы потом на них можно было положить решетку.

Затираем стенки мангала. Отмываем их с помощью щетки.

Кладем решетку и мангалом из кирпча можно пользоваться.

Арка мангала декоративная, но с ней он смотрится куда более выигрышно, нежели просто формы прямых линий.

Такой мангал вполне может украсить садовый участок, и будет функциональным. При этом он не так уж сложен в изготовлении.
 Третий вариант мангала из кирпича самый простой. На него также потребуется меньше всего кирпича.

Мангал из кирпича своими руками (3 вариант) с фото

 Также делаем фундамент. Копаем яму, засыпаем песок...

В этом случае это подушка из песка и тротуарной плитки.

Первый ряд кирпича кладем плашмя, а дальше на ребро.

Набираем высоту стенок

Здесь уже можно установить перемычку. Используем обычный уголок 45*45.

Кладем стенки самомго мангала, места для очага. Заметьте, что края чаши для очага положены из кирпича плашмя, кроме лицевой стенки. Устанавливаем решетку.

Вот мангал и готов, разве что осталось запастись чем-нибудь для жарки на нем.

Конечно, в процессе кладки мангала из кирпича у вас могут появится свои оригинальные идеи, с которыми вам возможно будет и лучше и удобнее в последствии эксплуатировать мангал.
 Тем не менее, надеемся, что для вас, в качестве базового варианта, все же пригодится информация из нашей статьи, в качестве альтернативы по изготовлению мангала своими собственными руками из кирпича.

Также вы можете подумать и о другом варианте печки во двор - "Печь с мангалом и плитой для зоны отдыха на даче (с порядовкой)".

фото, схемы, чертежи и видео

Перед тем, как сделать мангал из кирпича своими руками на загородном участке, следует ознакомиться с вариантами конструкций, дополнительными опциями и сложностью работ. В данном руководстве рассматриваются очаги с дымоходом, считающиеся самыми сложными в изготовлении. Зато их можно располагать под открытым небом, навесами или внутри беседок. Но, при этом на нашем сайте вы можете посмотреть и простые варианты с чертежами и фото и видео.

Содержание статьи:

Терминология и нюансы эксплуатации кирпичных очагов

В настоящее время любой стационарный или мобильный очаг для приготовления на углях мяса называют и мангалом, и барбекю. Перед тем, как построить мангал из кирпича своими руками с дымоходом, следует разобраться в терминологии:

  • барбекю – этим термином можно назвать способ организации досуга (мероприятие), приготавливаемое/получившееся блюдо и оборудование, на котором оно зажарено;
  • мангал – жаровня, изначально медная, у современных пользователей из чугуна, листовой стали, кирпича и камня.

Барбекю готовят на решетках, в комплекте с мангалом чаще используют шампуры, но универсальные конструкции для удобства пользователей принять оборудовать и под шампуры, и под решетки.

В металлическом мангале все элементы соединены сваркой, поэтому конструкция обладает высокой пространственной жесткостью и прочностью. Кирпичная кладка не является монолитной конструкцией, весит намного больше, не армируется из-за сложной пространственной формы. Поэтому возникающие в глинистых почвах силы морозного пучения не могут причинить ущерб мангалу металлическому, зато вполне способны разрушить кирпичную кладку.

Поэтому в обязательном порядке сооружается фундамент, укрепляется основание под ним, проводится комплекс мероприятий по ликвидации сил пучения.

Технология самостоятельного изготовления пошагово

В отличие от металлического стационарного мангала, кирпичную кладку невозможно перетащить самому на новое место эксплуатации. Поэтому подходим к его выбору ответственно, строим с учетом расположения зон отдыха на участке.
Для кладки топки и дымохода потребуются чертежи порядовки. Дополнительные опции проще выбрать на фото очагов с реальным опытом эксплуатации или по аналогичному видео самостоятельного изготовления.

Основание и фундамент

Традиционно строительство мангала из кирпича начинают с изготовления подстилающего слоя и фундамента. При этом необходимо учесть нюансы:

  1. если выполнить кладку на плодородном слое, после перегнивания находящейся в нем органике грунт просядет под весом мангала;
  2. поэтому необходимо снять пахотный слой полностью, заменить его щебнем при высоком уровне УГВ или песком на сухих почвах;
  3. нерудный материал укладывается на разделительный слой из геотекстиля, чтобы исключить взаимное перемешивание щебня/песка с грунтом;
  4. каждый слой 10 – 15 см необходимо уплотнить виброплитой или ручной трамбовкой.

Если очаг интегрируется внутри беседки, террасы с крышей, необходимо минимизировать трудозатраты по изготовлению узла прохождения дымохода сквозь стропильную систему и кровельный материал:

  • углы трубы дымохода размечаются отвесом от внутреннего пространства внутри стропил;
  • от кладки до горючих материалов должно быть минимум 20 см;
  • в противном случае брус или доска обертывается негорючим материалом или применяются специальные детали – разделки из термостойких материалов.

На нижнем фото показана последовательность бетонирования фундаментной плиты.

Фото можно увеличить кликнув на него

Из-за небольших размеров сохранить под ней геотермальное тепло недр не получится – мороз будет проникать сбоку. Поэтому утеплять фундамент не имеет смысла, применяются два оставшихся способа ликвидации морозного вспучивания:

  1. замена глинистого грунта нерудным материалом;
  2. дренаж из перфорированных труб по периметру фундамента на глубине его подошвы.

Почвенная влага отводится дренами в отдельный колодец инфильтрации без дна с природным фильтром внутри него или герметичный резервуар для вторичного использования.

Опорная часть

Чтобы решить проблему домашнего мастера, как сделать мангал из кирпича своими руками, вам необходимы: фото, схемы, чертежи, видео с пошаговой инструкцией, все это есть в данной статье. Если смотреть подробно, то по пунктам это будет так:

  1. изображения готовых печей барбекю помогут выбрать необходимый функционал и экстерьер конструкции;
  2. порядовка гарантированно избавляет от ошибок даже при минимальном опыте каменных работ, ниже приведу для вас несколько подробных схем;

    Фото порядовки увеличиться при нажатии на неё


  3. видео раскрывает секреты технологии возведения и последовательность действий профессионалов.

Опорная часть кирпичного мангала позволяет приподнять жаровню от земли для удобной ее эксплуатации. Оптимальной считается высота шампуров на уровне согнутых кистей рук повара.

Опоры не обязательно изготавливать из кирпича, так как они не испытывают экстремальных температур. Однако бетонный стеновой блок обладает меньшими декоративными свойствами, нежели рядовой кирпич. Расход материала здесь не высокий, поэтому вся конструкция обычно выкладывается из полнотелого глиняного или керамического кирпича.

Стойки чаще всего изготавливаются в виде П-образной конструкции, под задней и боковыми стенками мангала. Это позволяет получить защищенную от осадков нишу, в которой можно хранить дрова или вставить полку для кухонной утвари.

Подовая плита

Поскольку очаг приподнят от земли для комфортной эксплуатации, угли нужно на чем-то размещать для приготовления пищи. Для этой цели кирпичный мангал своими руками оснащается подовой плитой или выдвижными конструкциями:

  • железобетонная плита – отливается по месту в съемную опалубку, обладает максимальной прочностью и жесткостью, однако товарный бетон не предназначен для экстремального нагрева, поэтому поверхность нужно выложить кирпичом, желательно огнеупорным;
  • листовая сталь – используется вместо плиты для удержания ряда сплошного кирпича по аналогии с предыдущим вариантом, сталь обладает высоким линейным расширением, поэтому лист нельзя вмуровывать в конструкцию наглухо;
  • уголок – из этого металлопроката вырезаются перемычки, на которые укладываются кирпичи пода, перемычки проходят вдоль задней стенки печи, опираются на боковые стены;
  • ящик – на боковых стенках изготавливаются внутренние полки за счет развернутого тычком кирпичного ряда, на эти направляющие устанавливается металлическая конструкция для сбора и удаления из мангала золы.

Над съемным зольным ящиком изготавливается еще один выступ, на который укладывается чугунная решетка колосника для углей.

Топка

В классическом варианте мангал представляет собой жаровню с достаточно низким КПД от сжигания дров. Для увеличения характеристик и качественного отведения дыма, продуктов сгорания мангал из кирпича своими руками оснащают топочной камерой, переходящей сверху в дымоход.

Основными нюансами при выкладывании кирпичной топки являются:

  • передняя стенка – проще всего перекрыть проем аркой, которая к тому же гораздо красивее обычной перемычки, для укладки шампуров может оснащаться съемной металлической конструкцией;
  • боковые стенки – либо оснащаются уступами из развернутого кирпича, либо в кладке прорезаются пазы для решеток барбекю;
  • задняя стена – в варианте барбекю гладкая, для укладки классических шампуров может оснащаться полкой (кирпич, металлический уголок).

Если кирпичный мангал эксплуатируется еженедельно, а угли и дров изготавливаются непосредственно внутри его топки, имеет смысл облицевать топку огнеупорным кирпичом для повышения ресурса очага.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

  • сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
  • форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
  • качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике


Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Дополнительные функции

Поскольку на печь барбекю расходуется небольшое количество кирпича (500 – 700 штук), модернизация после изготовления всегда экономически не целесообразна. Поэтому дополнительные опции следует встраивать в мангал сразу:

  • варочная поверхность – позволяет одновременно с мясными блюдами приготовить гарнир, вскипятить чай;
  • мойка – обеспечивает высокую гигиеничность очага;
  • разделочный стол – столешница из акрила или природного камня, бетона.

Ну, и ещё предлагаем вам посмотреть видео, на котором видно все этапы кладки:

Таким образом, вначале выбираем конструкцию мангала, место его установки, затем рисуем порядовки или скачиваем готовые схемы из сети, затем строим очаг с дополнительными функциями, через неделю производим пробную топку и убеждаемся в наличии тяги, приглашаем друзей на шашлык.

Барбекю из кирпича: чертежи и фотографии

Металлический мангал  — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный  вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Содержание статьи

Мангал-барбекю — в чем разница

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые  модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др. ), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).



Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Эту печь-мангал можно построить своими рукамиПростые варианты барбекюшницы из кирпичаЧуть сложнее, но тоже реально сделать самостоятельноВариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)



Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт.;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

В результате получаем такое симпатичное сооружение:

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

Мангал из кирпича своими руками

Самые простые мангалы - камни, сложенные вокруг костра или металлический ящик. Удобны переносной или передвижной в походных условиях, но для дачи самодельный мангал с жаровней из кирпича - лучшая альтернатива. Такое несложное сооружение безопасно превратит дрова в угли, а дым выведет в трубу, не позволив ему заполнить помещение или стелиться по всему участку.

Рассмотрим стационарный вариант для беседки или навеса. В этой статье нет фото 101 мангала из кирпича, воды и советов не по теме. Есть четкие схемы и подробные рекомендации, по которым Вы сможете самостоятельно соорудить из печного кирпича не маленький временный мангал, а настоящий для загородных беседок, создав атмосферу отдыха на природе в соответствии со своими представлениями.

Данный проект был разработан для учащихся по профессии Печник, неоднократно реализовывался на практике и в работе. Только в 2018 и 2019 годах по этому и аналогичным проектам построено более 20 очагов. При его создании основная задача была - простота в строительстве, доступность и компактность. Минимальное количество резки кирпича делает работу доступной для любого домашнего мастера. А давайте сделаем мангал сами!

Как построить уличный кирпичный мангал своими руками - чертежи с размерами и пошаговая инструкция.

Что будем строить: мангал из кирпича с размерами 1020 х 765 х 2170 мм

Краткое описание: Печь барбекю мангал - приспособление для приготовления пищи на открытых углях. Чертежи кирпичного мангала помогут Вам своими руками сложить садовую печь для дачной беседки или под навесом. Все этапы строительства подробно разбираются, имеется пошаговая инструкция. Постройка занимает минимальное количества места и требует немного материала, готовая порядовка существенно сэкономит время работы.

Класс сложности: А (для начинающих мастеров)

Проекции, размеры

Вид спереди

Вид слева

Разрезы

Спецификация на материалы (без учета трубы)

Наименование

Кол-во

1

Кирпич красный печной

Лучше Витебский (кроме трубы), цех 1. Также подойдет любой печной полнотелый кирпич выбранного цвета и конфигурации. Например печные кирпичи заводов ЛСР Победа, Кирово-Чепецкого, LODE.

385 шт.

Для расчета и сооружения дымохода воспользуйтесь следующим советом. Дымоход должен быть достаточно высоким: иметь длину выше конька на 50 см, и от пода камина мангала высоту не меньше трех метров.

1 ряд - 5 шт. кирпича, 7 см высота

2

Кирпич шамотный.

97 шт.

3

Глина красная

Песок просеянный или использовать готовую смесь для приготовления глиняно-песчаного кладочного раствора, это ускорит процесс выкладки:

Смесь красной глины и песка (БЕЗ ПРИМЕСЕЙ)

90 кг

180 кг

11 мешков по 25 кг

4

Смесь шамотной глины и песка (БЕЗ ПРИМЕСЕЙ)

2 мешка по 25 кг

5

Уголок 35-40 длиной 85 см

11 шт. для блока с мангалом: 6 на полочку, 5 – основание

6

Сварной стальной колпак-дымосборник

1 шт.

7

Базальтовый картон 600х1200х5 мм

6 листов

8

Термостойкая мастика «Гарант» или аналог.

1 банка

9

Шпилька диам. 16 мм, с 2х сторон по гайке и большой шайбе.

2 шт.

10

Дымовой колпак

1 шт.

11

Цемент, песок или смесь для кладки надкровельной части трубы

по необходимости

Порядовка мангала из кирпича с описаниями

Закладывая 1 ряд, обратите внимание на толщину швов со всех сторон кирпича: для красного - 5мм, для шамотного, который появится в 11 ряду – 3мм.

Ряд 1

Ряд 2

Ряд 3

Ряд 4

В 5-м ряду устанавливаются уголки для навешивания полочки барбекюшницы (6 шт.). В передний уголок кирпичи след. ряда будут врезаться полностью, остальные частично.

Ряд 5

Уголки

Кирпичи, которые Вы будете ставить на уголки, необходимо подрезать:

Передние: один рез внутри (в 4-х см от фасада), другой снаружи на глубину уголка.

Внутренние: резы по краям. Ширина пазов 1см. Внутри пазы заполняются глиной. На уголки кирпичи укладываются без глины.

Ряд 6

Ряд 7

Ряд 8

Ряд 9

На 9 ряд ставятся уголки, они станут опорами для рабочей части топки.

Ряд 10

Ряд 11

В 11-м ряду шамотные кирпичи укладываются на торец.

Ряд 12

Редкий случай для печного дела - повторение кладочного рисунка. В четных рядах 12,14,16 и 18 Вы с удивлением обнаружите совершенно одинаковое расположение элементов.

Ряд 13

Шамотный кирпич ставится на бок (на тычок). Желтую на рисунках кладку будем изолировать от красной базальтовым картоном, приклеенным на термостойкую мастику. Он подклеивается к красным кирпичам, поэтому выкладываем сначала красные кирпичи порядовки, затем шамотные. Это связано с различными тепловыми свойствами данных материалов.

Ряд 14

Ряд 15

Ряд 16

Ряд 17

Ряд 18

Ряд 19

Верх портала по разработкам планируется арочный. Но можно продумать и прямой. В этом случае нужно изготовить балку из шамотного кирпича по аналогии с балкой "зуба", описанной в 22-м ряду.

Готовимся к установке арки: подрезаем шамотный кирпич, как показано на рисунке.

Делаем шаблон для арки, раскладываем кирпичи по лекалу на полу, подрезаем при необходимости. Устанавливаем шаблон и аккуратно, без завалов, выкладываем арку. Вблизи арки не работайте следующие 2 дня, не трогайте конструкцию с шаблоном до полного высыхания глины.

Красные и шамотные кирпичи 20 ряда подрезаем по форме арки.

Ряд 20

Ряд 21

Ряд 22

Мангальный зуб - это частичное перекрытие верхней части топки. Изготавливаем балку для перекрытия из шамотных кирпичей. Она должна лечь на шамотную кладку полностью.

Сделайте замер (например, 755 мм), разделите на 66 (65 мм размер кирпича + 1 мм шов на мастику). Получилось 11,44. Округляем в пределах разумного, берем, например 11,5 кирпичей, замачиваем, размечаем на всех кирпичах в 2-х одинаковых местах точки для отверстий, в которые будут введены шпильки.

Высушиваем, нанизываем на шпильки, одновременно склеивая мастикой. Затягиваем гайками с большими шайбами крепко, но не рвем.

Ряд 23

На 23-й ряд ставим заготовленный стальной колпак-дымосборник. Установленный на этот ряд колпак (на полоски изоляции толщиной 10 мм) сразу обкладываем базальтовым картоном, углы тщательно промазываем (ничего не забываем!) Следующий ряд, закрепляя колпак, образует декоративный выступ. В дальнейшем ряды будут сужаться по форме колпака.

Ряд 24

Ряд 25

Ряд 26

Ряд 27

Ряд 28

Ряд 29

Ряд 30

Ряд 31

Поздравляем! Это уже первый ряд трубы.

Уважаемые читатели данной статьи! Предлагаем Вашему вниманию готовые проекты мангалов и барбекю, которые представлены в нашем интернет-магазине. Все проекты содержат порядовки, вспомогательные 3D чертежи и текстовые комментарии. Чтобы ознакомиться с проектами переходите по ссылке. Перейти в каталог проектов.

Дополнительные конструкции для мангала

Стальной колпак дымосборник

Размеры основания колпака зависят от Вашей кладки. Расчет таков: замеряете внутренние размеры кладки 23-го ряда, прибавляете по 1 см со всех сторон, получаете размеры основания колпака.

Например, 765+20=785, 515+20=535. Итог: 785х535. Размеры наверху: 120х250 мм. Высота 7 рядов: 490мм.

Важно, чтоб на месте установки колпака внутри не получилось ярко выраженной ступеньки. Она затруднит дымоудаление.
Колпак сваривается из листа стали толщиной от 3 мм, ставится в нужном месте. Затем по всей поверхности, в нескольких местах подклеивая мастикой, его обкладывают базальтовым картоном общей толщиной не менее 10 мм. Это делается для того, чтобы нагретое железо не разрушало кирпич в местах соприкосновения. Стыки картона промазываются термостойкой мастикой тщательно. После этого кирпич кладется согласно порядовке.

Лекало для выведения арки

Лекало для арки делается из чего угодно: из 2х рядов прочной фанеры, из досок, брусьев и т.д. Установив лекало и выложив по нему арку из кирпича, не работайте вблизи арки весь следующий день. Затем, не убирайте лекало и вообще не трогайте конструкцию до полного высыхания глины.

Варианты арок многообразны: по крутизне радиуса, варианту отделки, использованию прямого или клинового (для арок с небольшим радиусом) кирпича. Предлагаю удобную в изготовлении, проверенную временем арку небольшой крутизны. Высота подъема 1-2 ряда.

Если проанализировать проект и понять принцип, можно создать свой вариант. Безусловно, Вы сразу не поймете, как возводится комплекс, который состоит из множества блоков, каждый из которых является отдельным очагом, но изменить габариты, пристроив столешницу или мойку, отобразить зеркально, убрать нижнюю полочку и увеличить дровник вполне реально.

Внешний вид мангала

Тему внешнего вида стоит продумать и изучить заранее, выбирать материал осознанно, учитывая качество и наличие. Можно оставить бюджетный вариант, используя недорогой Витебский печной кирпич и огнеупорный по спецификации. А можно воспользоваться печным лицевым и изменить цвет, закруглить радиусными элементами углы. Иногда, задумав облицовку из натурального или искусственного камня, в процессе строительства приходит понимание, что люди переоценили свои материальные возможности. Тогда в первый год выполняют кладку прямым печным кирпичом, а на следующий облицовывают выбранным материалом. Также поступают с облицовкой жаропрочной плиткой или имитацией изразцов.

Данный вариант открытого барбекю мангала имеет преимущества в силу отсутствия на поверхности высоких температур: позволяет работать с натуральным камнем типа плитняк или кругляк, он клеится на плиточный клей с цементной основой. Сложные комплексы барбекю, в состав которых входят печи закрытого типа, - такие, как коптильня, плита для казана, хлебопечка,- и имеющие на поверхности высокие температуры, более требовательны к лицевым материалам и они оговариваются на этапе разработки проекта.

Вернемся к нашей стройке. Теперь, когда мы ознакомились с инструкцией по кладке, можно приступать к работам на местности. Встает вопрос о фундаменте.

Фундамент для мангала

Фундамент для этой печи мы рекомендуем бетонный. Заглубление 80см, размеры в плане близки к 1220х965 (по 10 см выступают со всех сторон). Песчаная подушка и щебень ложатся в основание, затем готовится сетка из арматуры № 14 или больше в 2 ряда с шагом 150 мм для железобетонной плиты толщиной порядка 70 см. Заливка осуществляется бетоном марки 500. Плита выше уровня земли, покрывается гидроизоляционным материалом.

Закупка строительных материалов

Пока застывает бетон, можно запастись расходными материалами, используя таблицу. Многочисленные фото видео помогут определиться с внешним видом и выбором кирпича. Количество основного кладочного невелико - составляет меньше двух поддонов, а если решите уголки закруглить, из общего количества придется еще вычесть угловые. Не спешите выкидывать половинки - они пригодятся, половиной кирпичика можно воспользоваться уже на первом этапе работ.

Кладка массива печи

Итак, фундамент готов, материалы закуплены, приступаем к возведению основного сооружения. Первый этап потребует особого внимания. Нужно разложить кирпичи по схеме, оставляя между ними равные промежутки в пол сантиметра для швов, затем проверить диагонали. Раскладывание на сухую следует выполнять и далее, чтобы равными долями сглаживать неточности, связанные с перевязкой кладки и особенностями материала.

Для замеса глиняно-песчаного раствора нужна подготовка. Раствор состоит из примерно 1 части глины и 2-х частей песка. Сползая с мастерка, правильно приготовленный раствор оставляет на нем небольшой след. Сваливается без следа - много песка, мажется сильно - много глины.

Каждый керамический кирпич устанавливается на свое место со швом 5 мм со всех сторон, проверяется уровнем по всем осям. В соответствии с нормативами для огнеупорных кирпичей величина шва составляет 2-3 мм.

Обустройство топки мангала из кирпича своими руками

Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их - Вам выбирать.

Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий - в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

Труба

В таблице с расчетами мы говорили о размерах трубы. Стоит уточнить одну деталь. Надкровельную часть трубы выкладывают на цементный раствор, т.к. глиняный будет осадками вымываться. Витебский кирпич для этой части печи тоже не годится, т.к. под действием атмосферных влияний он через несколько лет начинает отслаиваться и крошиться. Используйте других указанных производителей.

Рекомендации по эксплуатации мангала

Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

Успешной стройки! Приятного аппетита!

Уличные мангалы из кирпича своими руками (чертежи с порядовкой проектов и фото)

Неизменный атрибут хорошего отдыха на воздухе — роскошное застолье с блюдами, приготовленными на открытом огне. Стационарный мангал из кирпича необходим на каждом участке. Его форма, размеры, наличие дополнительных секций зависит от площади будущей зоны отдыха, стиля постройки дома и ландшафтного дизайна, кулинарных предпочтений хозяев, наличия средств. Чтобы печь смогла удовлетворить все запросы владельца, при выборе проекта необходимо учесть все нюансы.

О чем эта статья

Самый простой

Прямоугольная конструкция без лишних деталей, выделенной топочной камеры и дымохода — основное достоинство этой модели мангала. Сложить его под силу даже начинающему мастеру, на глаз, без подробной схемы. Бетонная подушка, половина сотни хорошего огнеупорного кирпича, раствор, дверка для поддувала — все, что понадобится для строительства.

Небольшой стационарный

Данный мангал уже является полноценной стационарной конструкцией которой можно будет пользоваться из года в год. По чертежу и фото видно, что он отличается компактными размерами и простотой постройки.

Мангал каминного типа

Большой, солидный, он имеет большую топку с высоким сводом и вместительную нишу для дров. Такой проект отлично подойдет для домов и участков, оформленных в классическом стиле. Массивная, достойная уважения конструкция — хороший вариант для тех, кто из всех блюд на огне предпочитает барбекю. С таким мангалом приготовленной еды хватит для большой компании. Схема-порядовка ниже.

Проект с боковыми разделочными поверхностями

Симметричная конструкция с объемной центральной топкой, футерованной шамотом, и двумя рабочими столиками по бокам. Пара удобных ниш подойдет для хранения дров и посуды. На самом деле дополнительные поверхности могут быть пристроены почти к любому типу описанных тут проектов мангалов.

Печь-мангал с варочной поверхностью

Высокая печная конструкция с полноценной варочной поверхностью и отделением приготовления пищи на открытом огне. Отдельная топка, перекрытая чугунной плитой с регулируемым съемными кольцами проемом, позволит прогреть казан, вскипятить воду в кастрюле и сварить варенье в тазу. Рядом можно развести огонь под барбекю. Отличный многофункциональный, но довольно компактный вариант.

Оригинальный мангал

Стилизованный под пианино, этот мангал поразит воображение ваших гостей. Акцент на комбинации красного огнеупора с белым кирпичом на панели, имитирующей клавиатуру. Довольно простая конструкция, которую усложняет лишь необходимость распила кирпичей под нужные формы. Но именно они главная изюминка этой модели. Небольшой размер и малый расход материалов позволят каждому обзавестись таким мангалом. Над огнем можно ставить как решетку, так и шампуры. Внизу — просторная полка для посуды. На боковой поверхности — крючки для кухонных принадлежностей.

Сложные проекты индивидуальной планировки

Их исполнение — задача для профессионалов. Большое количество топочных камер должно быть грамотно объединено.

При неверном расположении дымовых ходов одновременное разведение огня в нескольких топках может оказаться невозможным, так как тяга будет создаваться только в одном направлении. Мастер должен иметь опыт реализации подобных проектов печей.

Чертежи с размерами нескольких сложных проектов:

У каждой из топок — свое поддувало и заслонка, особенное назначение (для варочной поверхности, открытого огня, коптилен). Печи можно дополнить длинными просторными рабочими поверхностями, чтобы колдовать над приготовлением пищи могло сразу несколько кулинаров. Представленные конструкции полностью кирпичные, устанавливаются в больших садовых павильонах. Их строительство требует значительных трудовых и финансовых затрат. Но результат превзойдет все ожидания.

При выборе проекта стоит трезво оценить свои силы, способности и финансовые возможности. Чем сложнее конструкция, тем больше знаний и опыта понадобится для ее успешного строительства. Важно руководствоваться не только своими желаниями. Особенность расположения участка, роза ветров, специфика почвы также должны учитываться при строительстве. Возможно, лучшим окажется индивидуальный макет, разработанный специалистом с учетом всех деталей. И тогда уголок для отдыха будет максимально комфортным для хозяев и их гостей.

Зажгите жаровни в правильном порядке в The Witcher 3

Magic Lamps! У кого сейчас его нет? Что ж, если вы Геральт в «Ведьмаке 3: Дикая Охота». Если вы пытаетесь завершить квест с Кейрой Мец и заработать себе эту ценную волшебную лампу, вы можете застрять в загадке, которая просит вас зажечь жаровни в правильном порядке. Есть разгадка загадки, но если у вас нет времени разгадывать ее, мы можем предложить вам ответ прямо здесь.

Зажгите жаровни в правильном порядке в The Witcher 3 Есть более важные дела, на которых нужно сосредоточить свое внимание, чем зажигание жаровен в правильном порядке в Ведьмаке 3.
© CD Projekt Red

Следуя за Кейрой по лестнице, вы попадете в комнату с запертой дверью и четырьмя каменными статуями. Для прогресса вам нужно пройти загадку с волшебной лампой и зажечь жаровни в правильном порядке. Это откроет дверь и позволит вам глубже. Ниже мы объясним, как решить загадку, а затем предложим решение. Если вы не хотите разбираться в головоломке, просто прокрутите вниз до решения.

Как отгадать загадку

Загадка с волшебной лампой - это отрывок текста, относящийся к статуям, который дает вам подсказки относительно того, в каком порядке вы должны их зажигать.При заказе предоставляются следующие ключевые фразы:

  • «Первый, кто зажег свой огонь, не осмелился идти до конца».
  • «Второй, рядом с первым, играл горестный плач».
  • «Третий держался рядом со своим верным зверем»
  • «Четвертый маршировал еще не рядом с первым, как и второй, играл мелодию».

В этой загадке есть несколько дерзких умозаключений, так как они могут ввести в заблуждение термины «рядом».Для начала определите определенные статуи. Запись «не осмелился сопоставить на конце» означает, что первая статуя будет одной из двух центральных по обе стороны от двери. Термин «верный зверь» относится к статуе с собакой как к третьей зажженной жаровне. Вторая и четвертая статуи играют музыку. Это говорит вам, что первая статуя должна быть той, которая не держит в руках инструмента, а именно той, которая находится справа от двери.

Подсказки «вторая, рядом с первой» и «четвертая шла не рядом с первой» говорят вам, какая из статуй орудия находится в какой-то мере.Вторая статуя должна держать инструмент рядом с первой. С точки зрения порядка статуй не имеет значения, что их разделяет дверь, поэтому вторая - жаровня слева от двери. С этой информацией у вас есть полный заказ.

Решение для заказа мангала

Если вы смотрите на дверь со статуями, помеченными слева направо 1-4, порядок следующий: 3,2,4,1. Это статуя справа от двери, затем статуя слева от двери, затем статуя справа и, наконец, статуя слева.Вот еще раз код максимально четко:

Проблема все еще не решена? Следуйте приведенному ниже видеоруководству от auluftwaffles, чтобы увидеть решение в действии.

Решая загадку выше, вы сможете продвигаться дальше по квесту «Ведьмак 3: Дикая Охота», чтобы получить волшебную лампу. Это очень удобный предмет, который вы будете использовать во время поездок по Новиграду. Однако будьте готовы к битве, так как некий голем не обрадуется, если вы его украдете.Для получения дополнительных руководств по Ведьмаку 3 щелкните ссылку ниже:

Генри Стенхаус служит вечному наказанию в качестве помощника редактора AllGamers. Он провел свою молодую жизнь, изучая законы физики, и даже получил степень доктора философии по этому предмету, прежде чем видеоигровая журналистика украла его душу. Признайтесь в любви к Super Smash Bros. по электронной почте [email protected] или поймайте его в Twitter.

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

dnd 5e - Какие детали окружают медную жаровню, необходимые для заклинания «Найти знакомого»?

В вашем вопросе упоминается небольшая латунная жаровня , но Find Familiar не требует маленькой. Заклинание требует наличия медной жаровни, в которой можно хранить древесный уголь, травы и благовония на 10 золотых. В нем не указывается объем сжигаемых материалов или размер жаровни - однако, если бы он был не очень большим, в заклинании было бы также сказано «маленькая медная жаровня», как и вы, для обозначения портативности заклинания .Однако это не так, потому что это явно указывает на то, что это обычная жаровня неудобного типа, подходящая для магического ритуала, а не специально предназначенная для приключений.

Итак, что это за обычная жаровня, достаточно большая, чтобы вместить материалы заклинания? Это:


Масштабная модель средневековой жаровни Линды Свигарт из CalicoJewels

Он размером с торцевой стол. Это одна из тех вещей, над которыми чернокнижник может стоять, проводя магические ритуалы.

Дело в том, что жаровня в контексте фэнтези по образцу жаровни в нашей собственной истории, когда дома и замки отапливались дровами или углем, но в многокомнатных домах не было каминов в каждой комнате. По сути, это переносной комнатный обогреватель, но переносной только в том смысле, что нормальный человек может взять небольшой стол и перенести его в другую комнату. Это мебель, а не для приключений.

Итак, если вам нужна обычная жаровня , чтобы было удобно отливать «Find Familiar» на случай чрезвычайных ситуаций, вы обращаете внимание на неудобства таскания с собой мешков с углем и предмета средневековой мебели.

Не все потеряно

Но еще не все потеряно! В конце концов, это фантастика, где волшебники летают на дирижаблях, удерживаемых магией и шруганиумом, а гномы строят фабричные устройства без видимого источника топлива, которые могут разрушить дом. По крайней мере, некоторые игры D&D - это такая фантастика.

Если ваш DM запускает более фантастическую игру D&D, попросите его найти кого-нибудь, кто сможет построить вам особую складную жаровню. Может быть, с чашей, сделанной из вращающихся сегментов, которые ловко разветвляются и складываются в клин в результате кругового телескопического действия, и ножек, которые можно сложить и привязать к вашему рюкзаку.Кто знает, сколько будет стоить такая вещь или сколько времени потребуется на создание - спросите своего DM о таких интересных деталях.

Или, может быть, ваш DM посмотрит на эту просьбу, немного опешит, буквально помашет рукой и скажет: «Не беспокойтесь об этом, просто напишите« жаровня »на своем листе, и давайте приступим к атаке этого замка гигантов. , хорошо?" Не все DM заботятся об этих деталях или аккуратно обращаются с средневековой мебелью в комнатах.

Мы не знаем вашего DM, поэтому критическая информация о том, важно ли это для них в их мире, недоступна для нас.Я могу рассказать вам только поверхностные вещи, например, что такое жаровня, и что в D&D 5e нет никаких указаний относительно того, сколько времени они займут кузнецу, чтобы сделать или сколько они будут заряжать (оставляя даже эту деталь на коленях вашего мастера. ). Итак, это сводится к:

Спросите своего DM. Это те, с которыми вам нужно играть.

Условия использования

»Brazier & Co

1 Каждый заказ, принятие заказа и договор купли-продажи регулируются настоящими Условиями продажи.Никакие условия или условия, предусмотренные в письмах-заказах Покупателя или других сообщениях Покупателя, не могут аннулировать или изменять какие-либо из этих Условий продажи, за исключением случаев, когда Компания дает явное согласие в письменной форме, как это предусмотрено в пункте 16 настоящего Соглашения.

2 Компания оставляет за собой право время от времени устанавливать минимальную сумму заказа.

3 Подтверждение заказа Покупателя не означает его принятие Компанией, и договор купли-продажи не должен существовать до тех пор, пока Компания не отправит письменную накладную.Такое письменное уведомление об отгрузке может относиться к товарам, включенным в заказ целиком или частично, и частичное принятие заказа не должно действовать или толковаться как отклонение Компанией заказа или оставшейся части заказа.

4 Компания оставляет за собой право вносить изменения в любые спецификации товаров без предварительного уведомления.

5 Компания не дает и не дает никаких гарантий относительно доступности для покупки любого предмета, упомянутого на веб-сайте, в рекламе, прайс-листе или другом документе или сообщении Компании.

6 Указанные цены действительны на дату отгрузки.

7 Если другие условия платежа явно не указаны в письменной форме, оплата должна быть получена Компанией в течение 28 дней с даты выставления счета.

8 Не допускаются скидки при оплате наличными: -

(a) Если иное не указано в счете-фактуре

(б) По просроченным счетам, НДС

Проценты по просроченным счетам

9 Проценты за просрочку платежа начисляются по ставке 12% годовых.

10.1 Риск потери товара или его недоставки, неправильной доставки или несвоевременной доставки его Покупателю или его повреждения переходит к Покупателю после доставки товара Покупателю или перевозчику (независимо от того, указан ли Покупатель или нет) с целью передачи Покупателю или его номинальному держателю, и Компания не несет ответственности за товары, утерянные или поврежденные при транспортировке или за задержку в транспортировке.

10.2. Согласно пункту 10.1 настоящего Соглашения, если товары доставляются Компанией перевозчику с целью передачи Покупателю или его номинальному держателю, Компания предъявляет претензию перевозчику от имени Покупателя при условии, что Покупатель уведомит об этом как компанию, так и перевозчика. в письменной форме о претензии и обстоятельствах, послуживших основанием для претензии: -

(a) В случае повреждения товара при транспортировке, потери или непоставки части товара в течение 2 дней с момента получения любого товара.

(b) В случае недоставки или возможной потери всех товаров в течение 5 дней с даты отправки, указанной в уведомлении.

11.1 Товары остаются абсолютной собственностью Компании до полной оплаты всех сумм, выставленных Компанией Покупателю, в зависимости от того, что наступит раньше. До этого времени Покупатель должен держать товары в качестве хранителя от имени Компании и хранить товары таким образом, чтобы их можно было четко идентифицировать как собственность Компании.

11.2 Если товары продаются до оплаты в полном объеме всех сумм, выставленных Компанией Покупателю и неоплаченных время от времени, Покупатель должен хранить выручку от продажи в доверительном управлении Компании на отдельном счете, чтобы было ясно можно идентифицировать как бенефициарное владение Компании, и любой иск Покупателя к субпокупателю будет удерживаться Покупателем в фидуциарной роли от имени Компании.

11.3 Если цена не уплачена в срок и в порядке, указанном в настоящем документе, или в случае, если Покупатель вступает в процесс ликвидации или имеет приказ о ликвидации, сделанный против него, или в случае назначения получателя всего или часть активов или предприятия Покупателя, Компания имеет право сразу же после уведомления о своем намерении вновь вступить во владение на любую землю или помещения Покупателя с помощью такого транспорта, который может быть необходим, и повторно владеть любыми товарами. право собственности на которое Компания имеет по настоящему Соглашению.

11.4 Компания имеет право взыскать с Покупателя все затраты, расходы, упущенную выгоду и убытки от уменьшения стоимости товаров, возникших в результате или в результате осуществления своих прав в соответствии с подпунктом 11.3 выше.

11.5 Ничто в этом пункте не дает Покупателю права вернуть товары, проданные по настоящему Соглашению, чтобы отказаться или отсрочить оплату за них. Компания может подать иск об оплате товаров, несмотря на то, что собственность на товары не перешла к Покупателю.

12.1 Любой период или дата доставки, указанные Компанией, даны и предназначены только для оценки. Компания ни при каких обстоятельствах не несет ответственности за любые убытки или расходы, вызванные задержкой доставки, а также Покупатель не имеет права отказать в приеме товара на основании задержки доставки.

12.2 Покупатель должен осмотреть товар или вызвать его немедленную проверку после доставки Покупателю.

12.3 Компания не несет ответственности за любое хранение, которое предположительно произошло, или за любой дефект, который, как предполагается, существовал во время отправки товаров, за исключением случаев: -

i) претензия предъявлена ​​в течение 2 дней с момента получения товара Покупателем

ii) Компании, ее служащим или агентам предоставляется возможность повторно проверить товары или осмотреть их, и

iii) доказано, что склад или дефект действительно существовали при отправке.

Сторона, в которой доказана ошибка, оплачивает расходы, понесенные при повторной проверке или экспертизе.

12.4 Ответственность Компании в отношении любого такого хранения или невыполнения отправки товаров должна быть строго ограничена заменой не отправленных товаров или, по ее выбору, кредитованием Покупателя их стоимости, и Компания не будет подпадать под какие-либо дальнейшие обязательства. ответственность за них.

12.5 Если иное прямо не согласовано Компанией в письменной форме, доставка товаров может производиться Компанией в рассрочку.

13.1 В соответствии с пунктом 12 выше и нижеследующими положениями и при соблюдении условий ii) и iii), изложенных в пункте 12.3 выше, Компания гарантирует товары от дефектов, обнаруженных на момент отправки.

13.2 По запросу Компании любые товары, которые, как предполагается, являются дефектными в соответствии с условиями подпункта 13.1 выше, должны быть возвращены Компании с оплатой перевозки в кратчайшие сроки с использованием таких транспортных средств, которые укажет Компания.

13.3. Любые товары, которые признаны дефектными и в отношении которых была предъявлена ​​претензия по данной гарантии, будут полностью оплачены, и, если этого потребует Покупатель, будут заменены и выставлены повторные счета по той же цене. Компания в дальнейшем возместит Покупателю в соответствии с подпунктом 13.2 выше, но в противном случае Компания не несет никакой ответственности перед Покупателем по причине данной гарантии.

13.4 Компания не исключает своей ответственности в отношении: -

(a) смерть или телесные повреждения в результате халатности Компании; его служащие или агенты (но не независимые подрядчики), действующие в процессе работы в Компании или

(b) любое нарушение Компанией любого обязательства в отношении титула, подразумеваемое Разделом 12 Закона о купле-продаже товаров 1979 года.

13.5 За исключением вышеизложенного, Компания не несет ответственности по контракту или правонарушению за любые убытки или ущерб, причиненные Покупателю любым дефектом товара, независимо от того, вызваны ли такие убытки или ущерб халатностью Компании или каким-либо иным образом.

13.6 В соответствии с подпунктом 13.4 выше, гарантия, указанная в подпунктах с 13.1 по 13.3 выше, заменяет и заменяет все условия и гарантии со стороны Компании, подразумеваемые законом общего права или иным образом, все из которых настоящим исключено.Компания не дает никаких обязательств и не делает никаких заявлений относительно качества товаров, их описания или их пригодности для какой-либо или какой-либо конкретной цели.

13.7 В соответствии с подпунктом 13.4 выше, невзирая ни на что в настоящем документе, Компания ни при каких обстоятельствах не несет ответственности перед Покупателем за любые косвенные или особые убытки или ущерб (включая, помимо прочего, потерю прибыли или потраченные впустую расходы). Покупателем, однако, вызвано.

14 Товары не принимаются к возврату, если ранее не было получено разрешение, предоставленное Компанией в Официальной форме разрешения на возврат. Все транспортные расходы несет Покупатель, если иное не согласовано в письменной форме.

15.1 Компания не использует систему «продажи или возврата», и товары (кроме дефектных) не будут приняты Компанией в кредит. Компания имеет право отправить обратно Покупателю любой несанкционированный возврат, и в таком случае Покупатель должен немедленно оплатить Компании все транспортные и другие расходы, понесенные Компанией (включая минимальную плату за обработку в размере 15%).

15.2. Любой возврат, не разрешенный в соответствии с положениями пункта 14 выше, осуществляется исключительно на риск Покупателя, Компания не несет никакой ответственности за любую потерю или повреждение таких возвратов, независимо от того, были ли они причинены во владении Компании или любого перевозчика. (будь то в пути в Компанию или из нее, в магазине или иным образом).

16.1 Никакие изменения или отступления от настоящих Условий продажи или дополнения к ним не являются обязательными для Компании, если они не составлены в письменной форме и не подписаны Директором Компании или от его имени.

16.2 Никакой выраженный или подразумеваемый отказ Компании от любого положения настоящих Условий или любого нарушения неисполнения обязательств Покупателем не является продолжающимся отказом или отказом от любого другого положения или положений, и никакой такой отказ не должен препятствовать Компании действовать в соответствии с любое последующее нарушение или невыполнение обязательств Покупателем.

17 В состоянии продажи: -

«Покупатель» означает лицо, заказывающее товары у Компании

Компания Brazier & Co Ltd

«товары» означают (если не указано иное) товары, не входящие в состав отгрузки, или любой из них, а также любые товары, поставленные взамен или вместо них.

«человек» включает любую фирму или компанию

18 Настоящие Условия продажи должны толковаться и применяться в соответствии с английским законодательством.


Главная О нас Доставка и логистика Качество и безопасность Этика и условия окружающей среды Наши клиенты

BRAZIER v. MAPLE LANE APARTMENTS LLC

Апелляционный суд штата Индиана.

Eric BRAZIER d / b / a Brazier Painting, Апеллянт – Истец, v.MAPLE LANE APARTMENTS I, LLC, Апеллянт – Ответчик.

№ 71A04–1406 – CC – 278.

Решено: 22 октября 2015 г.

Кристин Р. Фокс, юридическая фирма Fox, Мишавака, Индиана, поверенный по апелляции. Лили М. Шефер, Чад В. Налли, Genetos Retson & Yoon LLP, Мерриллвилл, Индиана, поверенные по апелляциям.

Краткое изложение дела и проблемы

[1] Эрик Брейзер подал в суд на Maple Lane Apartments I, LLC («Maple Lane»), утверждая, что он оказал услуги по покраске на сумму более 60 000 долларов по запросу Maple Lane, за которые ему не заплатили.После пятидневного судебного разбирательства суд первой инстанции вынес решение в пользу Мэйпл Лейн и наложил санкции на адвоката Брейзера в размере 5000 долларов в счет оплаты услуг адвоката Мэйпл Лейн. Brazier теперь подает апелляцию, поднимая несколько вопросов для нашего обзора, которые мы повторили как: 1) ошибся ли суд, отклонив его ходатайство о вынесении решения в упрощенном порядке; 2) ошибся ли суд первой инстанции в своем постановлении о доказательствах в отношении некоторых вещественных доказательств, представленных Бразье; 3) является ли решение суда первой инстанции явно ошибочным; и 4) ошибся ли суд при наложении санкций.Мы подтверждаем, что в любом отношении ошибки не было.

Факты и процедурная история

[2] Maple Lane состоит из 396 квартир в 100 зданиях и здания клуба в Саут-Бенде, штат Индиана. Примерно до 2006 года компания Maple Lane наняла Брейзера для выполнения внутренних работ по покраске комплекса по мере необходимости. Сью Папаж, которая в 2006 году стала менеджером по управлению недвижимостью Maple Lane, была основным контактным лицом Брейзера. Она сообщала Брейзеру о свободных квартирах, и он красил интерьер примерно по 160 долларов за квартиру.Кроме того, Папаж иногда просила разрешения у своего босса, чтобы Жаровня выполняла «дополнительную работу», которая включала такие вещи, как чистка желобов, покраска мест общего пользования и внешняя окраска. Стенограмма на 58. В 2009 году Брейзера попросили отремонтировать и покрасить дерево вокруг двух эркеров в здании клуба, а также покрасить иллюминаторы, общую дверную коробку и номера квартир в семи зданиях на Кленовом корте Норвегии. Затем его попросили покрасить внешние окна в нескольких других зданиях, которые находились в плохом состоянии (в совокупности - «Проект клубного дома»).

[3] Как правило, Бразье вручную выписывал счета за проделанную работу и отправлял их Папажу в течение двух недель после завершения работы. Дата в счете будет отражать дату, когда он сдал счет, а не дату, когда он сделал работу. Брейзер не хранил копии счетов-фактур, которые он отправлял в Maple Lane. Папай просмотрел счета, заверил их в том, что оплата должна быть произведена, и отправил их в корпоративный офис Maple Lane в Чикаго для оплаты. Чеки отправлялись прямо на Brazier.

[4] В начале 2010 года Мейпл Лейн приказал Папаю прекратить пользоваться услугами Брейзера. Когда Папай позвонил Брейзеру, чтобы сообщить ему, что его услуги больше не потребуются, она сказала ему закончить то, что он делал, и принести ей все неоплаченные счета. Брейзер доставила Папаж несколько счетов, которые она подписала и отправила на Мейпл-лейн. Папаж считал, что Бразье представила, и она заверила счета-фактуры на общую сумму около 3200 долларов, которые в конечном итоге не оплатила компания Maple Lane. В конце марта или начале апреля Брейзер принес Папажу примерно 100 счетов за внешние работы, которые он, по его словам, проделал в каждом здании в комплексе, по цене от 525 до 550 долларов за каждое здание («Проект эркера»).Он указал, что начал этот проект в 2008 или 2009 году; Папай утверждал, что Брейзера никогда не просили об этой работе и фактически не выполнял. Папай не подписывала счета, но отправляла их на Мейпл-лейн.

[5] 12 мая 2011 года Брейзер подал подтвержденную жалобу на счет против Maple Lane, требуя выплаты в размере 63 995 долларов. К жалобе прилагалась сводка счетов, выставленных Бразье Maple Lane за период с декабря 2008 года по апрель 2010 года, с указанием номера счета, суммы и того, была ли она оплачена.К жалобе также прилагались 114 якобы неоплаченных счетов-фактур, датированных с 1 июня 2009 г. по 30 апреля 2010 г., включая девяносто девять счетов-фактур, датированных 30 апреля 2010 г., по проекту Bay Window. Приложение апеллянта на 36–61. Maple Lane подала свой ответ 13 июля 2011 года.

[6] Brazier подал ходатайство о частичном упрощенном судебном решении, частично утверждая, что ответ Maple Lane был судебным признанием того, что счета за проект Bay Window подлежали оплате. После слушания суд первой инстанции отклонил ходатайство:

[Brazier] слишком узко толкует ответ [Maple Lane] как признание [Maple Lane] - судебное признание, как утверждает [Brazier], - что счета [Brazier] являются точны и что работа, описанная в каждом счете, действительно была выполнена.[Брейзер] принимает неискусно составленный ответ и слишком легко истолковывает его как признание ․

* * *

Помимо этого факта, [Brazier] не смог продемонстрировать отсутствие подлинного факта. Представляется очевидным, что многие из многочисленных счетов-фактур, включая то, что могло бы показаться большинством, если не всеми, счетами от 30 апреля 2010 г., похоже, являются одним и тем же счетом-фактурой, воспроизведенным более 100 раз, и отличаются только многоквартирным домом или единицей по адресу: какие услуги предположительно были предоставлены.Из этих свидетельств можно сделать многочисленные выводы, в том числе выводы, которые опровергают утверждение [Бразье]. Таким образом, [Мэйпл Лейн] не обязан предоставлять доказательства, чтобы победить движение [Брейзера]. Тем не менее, доказательств, указанных [Мейпл Лейн], достаточно, чтобы поднять вопрос о фактах, касающихся выставления счетов [Брейзеру].

ид. в 9–10.

[7] Во время процесса обнаружения Мэйпл Лейн подала ходатайство о принудительном открытии и о санкциях против Брейзера.Суд первой инстанции не вынес решения по ходатайству до суда. В ходе судебного разбирательства Брейзер и его адвокат ссылались на прилагаемые к жалобе счета как на «копии» счетов, которые он представил Папажу и Мейпл Лейн. Однако на суде впервые было установлено, что «копии» были фактически созданы Бразье для судебных разбирательств после консультации с адвокатом. Maple Lane возобновила и дополнила предложение о введении санкций в ходе судебного разбирательства.

[8] По требованию сторон суд первой инстанции опубликовал факты и заключения по ним после завершения судебного разбирательства.В значительной степени выводы суда первой инстанции сводились к вызову правдоподобия, поскольку суд первой инстанции отметил, что показания основных свидетелей - Брейзера и Папаж - «часто и крайне противоречивы и непримиримы». Фактически каждый свидетельствовал, что другой лгал ». Идентификатор. at 16. В конце концов, суд первой инстанции определил, что существует множество проблем в отношении авторитета Брейзера, включая его «плохо организованное и почти полностью своеобразное» ведение документации, id. в 13 лет он плохо помнил события и нарушения в отношении сроков и суммы счетов-фактур по проекту «Окно в эркер» - и далее решил, что «Папай был надежным свидетелем." Идентификатор. на 16. Суд первой инстанции пришел к выводу, что «Brazier не доказал преобладанием доказательств того, что он был уполномочен выступать или что он даже выполнял проект эркера. Суд заключает, что эта работа не была санкционирована (помимо проекта Clubhouse) и не выполнялась ». Идентификатор. на 20. Соответственно, суд первой инстанции вынес решение в пользу Мэйпл-Лейн и против Брейзера по жалобе Брейзера. Суд первой инстанции также постановил, что санкции против Брейзера и / или его адвоката были уместными, но вынес постановление о таких санкциях до тех пор, пока у Maple Lane не будет возможности представить письменные показания о гонорарах адвокатов и «объяснение санкций, которые, по его мнению, Суд следует учитывать." Идентификатор. at 22.

[9] После вступления приговора против него, Бразье подал ходатайство о пересмотре и ходатайстве об исправлении ошибки. В соответствии с постановлением суда, Maple Lane представила объяснение санкций, которые она сочла необходимыми, требуя гонорара адвоката, понесенного с момента подачи Брейзером ходатайства о вынесении упрощенного судебного решения в судебном порядке, и дополнительных санкций против адвоката Брейзера за нарушение Правила 11 (A) судебного разбирательства. В единственном постановлении суд первой инстанции отклонил ходатайство Брейзера о пересмотре и ходатайстве об исправлении ошибки и наложил санкцию на адвоката Брейзера в размере 5000 долларов, «эта сумма снизит лишь небольшую сумму расходов, понесенных [Мэйпл Лейн] в результате поведение и неискренность адвоката [Брейзера]." Идентификатор. на 26. Brazier сейчас апеллирует.

Обсуждение и решение

I. Краткая информация об апеллянте

[10] Вначале мы должны отметить несколько существенных недостатков в «Исправленной» краткой записке, поданной в этот суд. 1 Brazier первоначально подал свое заключение 19 декабря 2014 года. Краткое изложение содержало одностраничное оглавление - с тремя заголовками в разделе «Аргументы», все начинающиеся на странице 18, и четырехстраничное табло полномочий. 31 декабря 2014 г. Бразье подал ходатайство о внесении исправлений в краткую информацию о внесении исправлений в оглавление и ведомость.В ходатайстве адвокат утверждала, что она не смогла заполнить краткое изложение даже после двух продлений времени «из-за того, что у нее было время, чтобы просмотреть и процитировать объемную стенограмму, вещественные доказательства и документы, поданные после судебного заседания, по многочисленным и сложным вопросам по апелляция », но, тем не менее, подала записку к назначенной дате. Она отметила, что оглавление и перечень авторитетных источников в кратком изложении «содержат ссылки на неправильные номера страниц, а правильные источники не указаны в алфавитном порядке». Поэтому она попросила разрешения на подачу «исправленной записки апеллянта, ограниченной оглавлением и таблицей полномочий, чтобы указать правильные номера страниц и правильные источники в алфавитном порядке.Брейзер не будет вносить никаких изменений в другие части задания ». (Курсив добавлен.) Этот суд удовлетворил ходатайство Брейзера, предписав ему подать исправленное заявление апеллянта «с целью исправления содержания и полномочий». В записку заявителя с поправками не должны вноситься никакие существенные изменения ». (Курсив добавлен.) Бразье своевременно подал исправленное заявление апеллянта 2 марта 2015 года.

[11] Согласно правилу 46 (A) апелляционной инстанции в кратком изложении апеллянта должны присутствовать следующие разделы:

(1) Содержание.В оглавлении должен быть перечислен каждый раздел краткого описания, включая заголовки и подзаголовки каждого раздела и страницу, на которой они начинаются.

(2) Таблица полномочий. В таблице авторитетных источников должны быть перечислены все случаи, законодательные акты, правила и другие авторитетные источники, указанные в кратком изложении, со ссылками на каждую страницу, на которой они цитируются. Органы власти должны быть перечислены в алфавитном или цифровом порядке, в зависимости от обстоятельств.

[12] Хотя исправленное резюме Брейзера действительно включает эти разделы, содержание теперь составляет тридцать семь страниц, за которым следует Таблица полномочий на одиннадцати страницах.Чтобы проиллюстрировать, как возможны такие длинные таблицы - несмотря на то, что основная часть краткого обзора составляет всего сорок три страницы - мы случайным образом выбрали запись из исправленного Оглавления, которое появляется в разделе «Аргумент»:

I. испытание Ct. неправомерно полагался на простую «веру» Папаж и Кори (неправомерные слухи в соответствии с Правилами 801 и 802 о доказательствах), что Брейзер уже был оплачен по счетам и остатку на счете. Заявлено, что ни Папаж, ни Кори не имели личных сведений или каких-либо документальных доказательств. что соответствующие счета-фактуры, составляющие указанный счет, были фактически оплачены в соответствии с пп.Правило испытания 8 (C), [Maple Lane] несло «бремя доказывания» платеж »в адрес Brazier по каждому из неоплаченных счетов-фактур по счету Brazier's Account и требуемое бремя доказательства платежа [Maple Lane]« регулируется правилами доказывания »[на страницах] 8–16, 24–6, 27, 28 , 29, 31, 35, 37, 39

[13] Это не правильный заголовок и не заголовок ни на одной из перечисленных страниц. Фактически, раздел «Аргументы» краткого обзора, который начинается только на странице 16, вообще не включает заголовков или подзаголовков, несмотря на исправленное оглавление, в котором перечислены заголовки от A до ZZ, с несколькими подзаголовками (и некоторыми подзаголовками) под заголовками. большинство заголовков.В той мере, в какой Оглавление вообще имеет смысл, оно в лучшем случае представляет собой вопиющее непонимание самых основных требований брифинга для апелляционной инстанции. В худшем случае это явная попытка привести дополнительные аргументы без соблюдения ограничений по количеству страниц и слов в брифе, см. Приложение. R. 44 (за исключением оглавления страницы и ограничений по длине слов в нем), и прямо противоречит постановлению суда о том, что Брейзер не вносит существенных изменений в краткое изложение.

[14] Таблица полномочий не столь вопиющая, но, тем не менее, не соответствует правилам и постановлению этого суда.Он включает, например, следующее:

Hirsch v. Merchants Nat'l Bank & Trust Co. of Indiana, 336 N .E.2d 833 (Ind.Ct.App.1975) (предусматривающий восемь процентов участия в иске для нарушение договора аренды). Когда в договоре сторон не предусмотрена процентная ставка; следовательно, применима установленная законом процентная ставка в размере восьми процентов. (цитируется в Приложении 75–76) [появляется на странице] 12

Исправленная записка апеллянта на iii-iv. 2

[15] Прежде всего, таблица полномочий должна быть просто списком дел, уставов и других органов власти, на которые опирается в кратком изложении, представленном без дополнительных комментариев.Опять же, это похоже на попытку обойти ограничения длины страницы и слова, налагаемые правилами, и привести дополнительные аргументы по существу в нарушение постановления этого суда. Более того, на странице 12 краткого обзора не содержится никаких ссылок на дела, не говоря уже о Хирше (что, на самом деле, уместно, поскольку страница 12 является частью Изложения фактов, которое не должно включать аргументы), а также никаких ссылок на интерес на этой странице. И в нашем обзоре брифа Хирша вообще не цитируется. 3 Таким образом, таблица полномочий не справляется с своей основной и единственной целью - информировать нас о случаях, упомянутых в кратком изложении, и направлять нас туда, где в кратком изложении обсуждается конкретный случай.

[16] Ничто из этого не соответствует букве или духу Правила апелляции 46 (A), и поэтому мы проигнорировали все, что содержится в Оглавлении и Таблице полномочий. Однако при рассмотрении этой апелляции мы не можем игнорировать недостатки в разделе «Аргументы» Брейзера.Правило апелляции 46 (A) гласит следующее в отношении Аргумента:

(8) Аргумент. Этот раздел должен содержать утверждения заявителя, почему суд первой инстанции или административный орган допустили обратимую ошибку.

(a) Аргумент должен содержать доводы апеллянта по представленным вопросам, подкрепленные убедительной аргументацией. Каждое утверждение должно быть подтверждено ссылками на официальные органы, законодательные акты и Приложение или части Протокола об апелляции, на которые он опирался, в соответствии с Правилом 22.

* * *

(c) Каждый аргумент должен иметь заголовок аргумента. Если по существу одна и та же проблема возникает из-за более чем одной заявленной ошибки, они могут быть сгруппированы и поддержаны одним аргументом.

[17] Как отмечалось выше, несмотря на многочисленные «заголовки и подзаголовки», показанные в Оглавлении, в разделе «Аргумент Брейзера», который, кстати, сам не обозначен как таковой и отличается от раздела «Сводка аргументов» только заголовок «Стандарт обзора» - не содержит заголовков или подзаголовков.Мало того, что заголовки требуются правилом, они, возможно, помогли сфокусировать аргумент Брейзера, которому не хватает убедительных аргументов, также требуемых правилом. Например, на двух последовательных страницах краткого описания одно и то же предложение появляется четыре раза. Исправленный Br. подателя апелляции 19–20. Содержание двух страниц брифа тиражируется целиком несколькими страницами позже. Идентификатор. 25–27, 29–31. Похоже, что аргументы, приведенные в материалах суда первой инстанции, могли быть скопированы и вставлены в краткое изложение, что привело к бессмысленным заявлениям, таким как «[его] Суд совершил ошибку, не приняв обязательного судебного уведомления о судебных признаниях, сделанных в Ответе [Мейпл Лейн]» и «[t] его суд допустил ошибку, не соблюдая закон штата Индиана [,]» id.21–22 (курсив добавлен), когда этот суд еще ничего не сделал. Однако больше всего препятствовало нашему обзору отсутствие рифмы или причины в манере, в которой Бразье представил свой аргумент. Вместо того, чтобы четко сформулировать проблему и обсудить ее до конца, обсуждение всех вопросов перемешано повсюду.

[18] Сторона отказывается от любых вопросов, по которым она не может предоставить аргументы и полномочия. Вестервельт против Вудкока, 15 N.E.3d 75, 76 n.1 (Ind.Ct.App.2014). Нам не нужно рассматривать вопрос, который «слишком плохо разработан или выражен, чтобы быть понятым».Перри против анонимного врача 1, 25 северо-восточная западная широта, 3 дня 103, 105 без даты (Ind.Ct.App.2014), пер. отказано, сертификат. отказано, 2015 WL 4505132 (2015). Однако мы предпочитаем рассматривать апелляции по существу, когда это возможно. Omni Ins. Гр. v. Poage, 966 N.E.2d 750, 753 (Ind.Ct.App.2012), пер. отклонен. С помощью того, что Maple Lane выделил проблемы в своем кратком изложении, мы рассмотрим достоинства аргументов, которые мы можем выделить. Любой вопрос, не рассмотренный здесь явно, не рассматривается в случае отсутствия убедительного аргумента. 4

II. Ходатайство об упрощенном судебном решении

[19] При рассмотрении постановления суда первой инстанции по упрощенному судебному решению мы применяем тот же стандарт, что и суд первой инстанции. Мэнли против Шерера, 992 г. н. Э., 2д 670, 673 (Индиана, 2013 г.). Судебное решение в порядке упрощенного судопроизводства уместно, если нет подлинного вопроса о существенном факте, и движущаяся сторона имеет право на судебное решение по закону. Инд. Правило судебного разбирательства 56 (C). Первоначальное бремя лежит на движущемся человеке, чтобы продемонстрировать отсутствие подлинного факта в отношении решающего вопроса.Хьюли против государства, 15 N.E.3d 1000, 1003 (Ind.2014). Если движущийся выполняет это бремя, бремя переходит к неподвижному, чтобы представить противоположные доказательства, показывающие, что вопрос должен быть решен лицом, оценивающим факт. Идентификатор.

[20] Наш обзор ограничен фактами, переданными в суд. Мередит против Пенса, 984 г. н. Э., 2 дня 1213 г., 1218 г. (Индиана 2013 г.). Все фактические выводы делаются в пользу неподвижной стороны, и мы разрешаем все сомнения относительно существования вопроса о существенных фактах против движущейся стороны.Manley, 992 N.E.2d at 673. На заявителе лежит бремя доказательства того, что решение суммарного судебного решения было ошибочным. Amaya v. Brater, 981 N.E.2d 1235, 1239 (Ind.Ct.App.2013), пер. отклонен.

[21] Суд первой инстанции отклонил ходатайство Брейзера о вынесении частичного упрощенного судебного решения после того, как обнаружил, что Брейзер не выполнил свое бремя доказывания отсутствия подлинного вопроса о существенных фактах. Бразье утверждает, что суд первой инстанции допустил ошибку, отклонив его ходатайство о вынесении упрощенного судебного решения, поскольку суд первой инстанции не рассмотрел ответ Мэйпл Лейн как судебное признание того, что его просили выполнить оспариваемую работу, действительно выполнил оспариваемую работу и что счета, приложенные к его жалоба была точной, и отраженные в ней суммы были причитающимися.

[22] Признание в суде «- это признание в ходатайстве или сделанное в ходе судебного разбирательства; он является окончательным для стороны, делающей это, и освобождает противную сторону от обязанности представлять доказательства по этому вопросу ». Weinberger v. Boyer, 956 N.E.2d 1095, 1105 (Ind.Ct.App.2011), пер. отклонен. «Заявления, содержащиеся в состязательных бумагах стороны, могут считаться правдивыми по отношению к стороне без дальнейших разногласий или доказательств». Лутц против Эри Инс. Exch., 848 N.E.2d 675, 678 (Ind.2006). «Противоборствующие стороны готовят свои аргументы, исходя из того, что факты, признанные другими сторонами, не требуют доказательств.Для того чтобы эта схема работала должным образом, стороны должны иметь право полагаться на суды первой инстанции, чтобы рассматривать признания в состязательных бумагах как обязательные для стороны, делающей признание ». Идентификатор.

[23] Жалоба Брейзера, за которой следует соответствующий ответ Мэйпл Лейн, в соответствующей части утверждается:

[Жалоба ¶] 4. Хотя [Мейпл Лейн] нанял [Мэйпл Лейн] для обеспечения работы, рабочей силы и материалов для [Мэйпл Лейн] в [Maple Lane's] Real Estate в течение ряда лет [Maple Lane] заключал контракт с [Brazier] на предоставление работы, рабочей силы и материалов для [Maple Lane] в [Maple Lane's] Real Estate с июня 2009 по апрель 2010 года. .Краткое изложение и копия неоплаченных счетов [Brazier] прилагаются как групповое приложение A.

[Ответ ¶] 4. [Maple Lane] принимает обвинение, изложенное в риторическом параграфе 4 жалобы [Brazier]; что он заключил контракт с [Brazier] на работу, рабочую силу и материалы, которые будут выполняться на участке [Maple Lane] с июня 2009 года по апрель 2010 года; но отрицает утверждение, изложенное в Риторическом параграфе 4 Жалобы [Брейзера] о том, что счета-фактуры, приложенные как Групповое Приложение А, не оплачены.

[Жалоба] 5.[Brazier] выполнил контрактные работы, предоставил контрактный труд и предоставил контрактные материалы в [Maple Lane's] Real Estate.

[Ответ ¶] 5. [Мейпл Лейн] признает утверждения, содержащиеся в Риторическом параграфе 5 жалобы [Брейзера].

[Жалоба ¶] 6. [Brazier] доставил тематические счета [Brazier] в [Maple Lane] примерно в даты, указанные в каждом счете.

[Ответ ¶] 6. [Мейпл Лейн] признает утверждения, содержащиеся в Риторическом параграфе 6 жалобы [Брейзера].

[Жалоба ¶] 7. [Maple Lane] не оплатила счета [Brazier] в полном объеме.

[Ответ ¶] 7. [Мейпл Лейн] отрицает утверждения, содержащиеся в Риторическом параграфе 7 жалобы [Брейзера].

[Жалоба] 8. Просроченная задолженность [Maple Lane] перед [Brazier] составляет 63 995,00 долларов по состоянию на апрель 2010 года.

[Ответ ¶] 8. [Maple Lane] отрицает утверждения, содержащиеся в Риторическом параграфе 8 Жалобы [Брейзера].

[Жалоба ¶] 9. [Brazier] несколько раз требовал оплату соответствующих счетов и просроченного остатка от [Maple Lane], но [Maple Lane] не выполнял и / или отказывался платить.

[Ответ ¶] 9. [Мейпл Лейн] признает утверждения, содержащиеся в Риторическом параграфе 9 жалобы [Брейзера], и заявляет, что счета-фактуры, приложенные как Групповое Приложение А, были выставлены дважды.

Заявление истца. на 27–28 (жалоба), 62–63 (ответ).

[24] Брейзер зачитывает ответ Мэйпл Лейн на параграфы 4 и 5 своей жалобы, чтобы признать, что Мейпл Лейн заключил контракт с Брейзером на предоставление работы, рабочей силы и материалов для проекта «Окно в эркер» и что он фактически выполнял проект «Окно в эркер». .Однако в жалобе не говорится конкретно о том, что Maple Lane заключила контракт с Brazier на выполнение проекта Bay Window или что Brazier выполнял проект Bay Window. В жалобе только утверждается, что Maple Lane заключила контракт с Brazier на выполнение работ с июня 2009 года по апрель 2010 года, и что он действительно выполнил контрактные работы. Не все счета, приложенные к жалобе, относятся к проекту Bay Window. Также есть счета на покраску интерьеров квартир, чистку желобов и проект Clubhouse.То, что Maple Lane признает, что она заключила контракт с Brazier на выполнение работ в эти даты, не обязательно означает, что она признает, что она заключила контракт с Brazier на выполнение проекта Bay Window. Точно так же то, что Мэйпл Лейн признает, что Брейзер выполнил контрактные работы, не обязательно означает, что он признает, что он выполнил проект эркера. Таким образом, мы согласны с судом первой инстанции в том, что ответ Maple Lane не представляет собой судебное признание того, что Брейзер был нанят и действительно выполнял проект эркера.

[25] Что касается счетов-фактур, Бразье утверждает, что ответ Maple Lane является признанием суда, что «счета-фактуры были действительными, утвержденными, и что [Maple Lane] несет ответственность за соответствующие счета, если они не были оплачены». Краткая информация для апеллянта на 23. Мы, как и суд первой инстанции, не читаем ответ Maple Lane о признании в судебном порядке таких вещей. Maple Lane признал, что Брейзер выставлял ей счета-фактуры и потребовал оплатить сумму, которая, по его мнению, была просроченной. Однако компания Maple Lane отрицала, что она не выплатила Брейзеру полную сумму за работу, которую он выполнил по ее запросу, и что существует просроченная задолженность, превышающая 63 000 долларов.Вкратце, как отметил суд первой инстанции, ответ Maple Lane может быть «неискусно составлен» в заявлении заявителя. на 9, но без разумного прочтения ответа Maple Lane - в целом - можем ли мы сказать, что он действует как судебное признание того, что все приложенные счета представляют собой работу, которая была запрошена, выполнена и утверждена к оплате в соответствии с выставленным счетом.

[26] Бразье указал в качестве доказательства в поддержку своего ходатайства о вынесении решения в порядке упрощенного судопроизводства свою жалобу, ответ Мэйпл Лейн и письменные показания своего адвоката о гонорарах адвокатов.Учитывая, что ответ Мэйпл Лейн не является судебным признанием того, что Брейзер выполнил элементы своего требования, эти доказательства не демонстрируют отсутствие подлинного вопроса о материальных фактах в отношении определяющих вопросов, касающихся того, был ли Брейзер должен выполнять и действительно ли он выполнить проект «Окно в эркер» по установленной цене. Кроме того, как отметил суд первой инстанции, сами счета-фактуры вызывают вопросы по факту, учитывая неправильность девяноста девяти счетов-фактур, датированных одним и тем же днем ​​и представляющих собой воспроизведение одного счета-фактуры. 5 Наконец, показания Мэйпл Лейн против упрощенного судебного решения прямо противоречат утверждениям Брейзера по диспозитивному вопросу: показания под присягой Папаж заявляют, что «[б] основаны на наблюдении [ею] зданий и деятельности [Брейзера] на месте служащий, [Brazier] не красил эркеры и не обшивал [sic] все остальные 93 многоквартирных дома в Maple Lane Apartments ». Идентификатор. на 90. 6 Бразье не смог продемонстрировать, что отказ суда первой инстанции в его ходатайстве о вынесении решения в порядке упрощенного судопроизводства был ошибочным.

III. Признание доказательств

[27] Суд первой инстанции отказался признать в качестве доказательств приблизительно 100 представленных Брейзером счетов-фактур, которые были «копиями» счетов-фактур, которые он представил в Мейпл-Лейн для проекта Bay Window. Эти счета представляют собой основную часть работы, за которую Брейзер, как утверждает Мейпл Лейн, не заплатила ему. Папай показал, что Брейзер действительно принес ей пачку счетов за работу, которую он якобы проделал с окнами каждого здания в комплексе. Однако в ходе судебного разбирательства стало ясно, что счета-фактуры, приложенные к жалобе и предложенные для принятия в суд, не были копиями тех счетов, которые Брейзер доставил в Мейпл-Лейн, а фактически были созданы после того, как его услуги были прекращены в ожидании судебного разбирательства. , с ведома и помощи его поверенного.Бразье утверждает, что суд первой инстанции допустил ошибку, отказав в приеме счетов.

[28] Мы пересматриваем решение суда первой инстанции о допущении доказательств злоупотребления дискреционными полномочиями. Weinberger, 956 N.E.2d at 1104. Суд первой инстанции злоупотребляет своим дискреционным правом только тогда, когда его решение явно противоречит логике и влиянию имеющихся фактов и обстоятельств. Джонсон против Уэйта, 947 N.E.2d 951, 962 (Ind.Ct.App.2011), пер. отклонен. Даже когда суд первой инстанции ошибся в своем решении о допустимости доказательств, мы изменим его, только если ошибка несовместима с существенным правосудием.Weinberger, 956 NE2d at 1104.

[29] Как было отмечено судом первой инстанции в ходе судебного разбирательства, «в деле об оплате - за услуги, оказанные в соответствии с соглашением, якобы в отношении того же, наличие счетов-фактур. не элемент - необходимый элемент ․ И поскольку я считаю, что счета-фактуры, независимо от их характера, не являются существенным элементом, это не отменяет претензию и не отменяет претензию, если доказано обратное ». Тр. на 483–84. Таким образом, даже если суд первой инстанции допустил ошибку, отказав в приеме счетов-фактур, решение не противоречит справедливости по существу.Поскольку Брейзер подробно рассказывал о проекте «Окно в эркер», ему все же была предоставлена ​​возможность доказать свое утверждение. 7 Таким образом, суд первой инстанции не злоупотребил своим дискреционным правом отказать в приеме самих счетов-фактур, особенно с учетом сомнительного происхождения и импорта счетов-фактур.

IV. Решение по делу Maple Lane

[30] Суд первой инстанции представил факты и выводы по ним в соответствии с Правилом судебного разбирательства 52 (A) по запросу сторон. Когда сторона запрашивает установление фактов, мы применяем двухэтапную проверку.In re Moeder, 27 N.E.3d 1089, 1097 (Ind.Ct.App.2015), пер. отклонен. Во-первых, мы рассматриваем, подтверждают ли доказательства выводы, а во-вторых, подтверждают ли выводы суждение. Идентификатор. Мы не переоцениваем доказательства и не оцениваем достоверность свидетелей, а рассматриваем только доказательства, наиболее благоприятные для вынесения приговора. Идентификатор. Мы отложим выводы и заключения суда первой инстанции только в том случае, если они явно ошибочны; то есть, если запись не содержит фактов или выводов, подтверждающих их. Идентификатор. в 1097–98.

[31] Наш обзор протокола подтверждает вывод суда первой инстанции о том, что это было по существу спором «он сказал, она сказала» между Брейзером и Папажем относительно того, что Брейзера просили сделать и что он на самом деле делал в комплексе. Суд первой инстанции поверил показаниям Папажу показаниям Брейзера, и мы будем полагаться на это определение. Если рассматривать выводы суда первой инстанции через призму определений убедительности суда первой инстанции, доказательства подтверждают выводы и решения суда первой инстанции.

[32] Суд первой инстанции пришел к выводу, что «Brazier не может получить компенсацию в соответствии с теорией контрактной ответственности или квантовой суммы, поскольку он не продемонстрировал преобладанием доказательств того, что он выполнял работу, включая проект эркера, для которой он не получил компенсацию ». Заявление истца. at 22. 8 Существенными элементами претензии о нарушении договора являются наличие договора, нарушение ответчиком и убытки истца в результате. Old Nat'l Bank против Келли, 31 N.E.3d 522, 531 (Ind.Ct.App.2015), пер. отклонен. Кажется, нет никаких сомнений в том, что у Брейзера никогда не было прямого письменного контракта с Maple Lane ни на одну из работ, которые он выполнял в комплексе; скорее, он выполнял работу по договоренности между собой и Папажем, действующим от имени Maple Lane. Принимая во внимание свидетельство Папаж о том, что она не просила Брейзера красить окна и отделывать все 100 зданий в комплексе, между Брейзером и Мейпл-Лейн не было соглашения о том, чтобы Брейзер выполнял проект эркера, и, следовательно, не было контракта для Мейпл-лейн, чтобы нарушить .

[33] Что касается иска о квантовой сумме, должно быть доказательство того, что истец предоставил выгоду ответчику по явной или подразумеваемой просьбе ответчика, позволяя ответчику сохранить эту выгоду без реституции, было бы несправедливо, и истец ожидаемый платеж. Woodruff v. Ind. Family & Soc. Servs. Admin., 964 N.E.2d 784, 791 (Ind.2012), сертификат. отказано, 133 S.Ct. 233 (2012). Опять же, доверяя показаниям Папажа, Брейзер не смог доказать, что он предоставил пользу Мэйпл-Лейн по явной или подразумеваемой просьбе.Папай засвидетельствовал, что она никогда не просила Брейзера выполнить проект «Окно в эркер», а также заявила, что Брейзер фактически не выполнял эту работу. Хотя неоспоримо, что Брейзера попросили выполнить проект Clubhouse, и он выполнил его, доказательства явно не подтверждают утверждение Брейзера о том, что ему не заплатили за эту работу. Решение суда первой инстанции не является явно ошибочным. 9

V. Ходатайство о наложении санкций

[34] Наконец, адвокат Брейзер оспаривает санкции, наложенные на нее судом первой инстанции за обнаружение нарушений, связанных со счетами.В постановлении суда первой инстанции говорится:

Счета-фактуры с уменьшенными фотокопиями были приложены как Приложение А к Подтвержденной жалобе. На суде адвокат [Брейзера] попытался представить счета сами. Счета-фактуры не были приняты в качестве доказательств после того, как [Бразье] неожиданно и совершенно неожиданно дал показания о том, что счета-фактуры, которые он пытался представить, которые он и его адвокат неоднократно характеризовали как «копии» счетов, которые он представил [Мэйпл Лейн], были: фактически, созданный [Brazier] для целей этого судебного разбирательства после встреч с адвокатом.Эти показания были настолько поразительными, учитывая, с какой энергичностью адвокат [Брейзера] продолжал утверждать, что Суд ошибся, не установив, что [Мейпл Лейн] сделал «судебное признание» подлинности счетов-фактур, что Суд и, вероятно, Адвокат [Мэйпл Лейн] полностью ожидал, что адвокат [Брейзера] исправит показания [Брейзера]. Адвокат такого не делал ․

* * *

[Brazier] без нужды основывал свою судебную стратегию на документах, а затем не смог раскрыть истинную природу этих документов [Maple Lane], что повлияло на то, как [Maple Lane], вероятно, ответит на [Brazier's] Ходатайство о (частичном) итоговом решении и лишение [Maple Lane] возможности полного и полного раскрытия информации, которую он добивался в процессе раскрытия информации.

На адвоката [Брейзера] наложена санкция в размере 5 000,00 долларов

Заявление истца. в 25–26.

[35] Maple Lane подала ходатайство о принудительном открытии и наложении санкций в соответствии с Правилом 37 судебного процесса, а также потребовала санкций в соответствии с Правилом судебного разбирательства 11 в своем меморандуме после окончательного решения суда первой инстанции. Неясно, на каком основании суд первой инстанции назначил санкции, и Бразье не приводит аргументированных аргументов в пользу того, почему такие санкции были неуместными, вместо этого просто заявляя, что запрос о санкциях «полностью необоснован, без юридической поддержки, фактической поддержки, причины или заслуг. и они не являются оправданными или разумными.Исправил Бр. подателя апелляции на 42. Мы отмечаем, что, несмотря на выдающееся ходатайство Maple Lane о принудительном открытии, в ходе этого судебного разбирательства не было соответствующего приказа об обязательном открытии. 10 К тому времени, когда Мэйпл Лейн довела это до сведения суда первой инстанции, судебное разбирательство длилось уже три дня. См. Tr. на 401. Таким образом, наложение санкций Правил 37 судебного разбирательства было бы неуместным. См. Правило международного судебного разбирательства 37 (B) (2) («Если сторона не подчиняется приказу о предоставлении или разрешении раскрытия, ․ суд, в котором иск находится на рассмотрении, может издать такие приказы в отношении отказа, которые являются справедливыми. ․ ») (курсив наш).

[36] Правило 11 (A) судебного разбирательства требует, чтобы каждое ходатайство или ходатайство, поданное стороной, представленной поверенным, было подписано поверенным, что представляет собой «его свидетельство о том, что он прочитал состязательные бумаги; что в меру его знаний, информации и убеждений есть веские основания для его поддержки; и что он не вставлен для задержки ». Суд первой инстанции может по своему усмотрению наложить санкции в соответствии с Правилом судебного разбирательства 11, если он определяет, что проверенные ходатайства или ходатайства содержат информацию, заведомо заведомо ложной.Zwiebel v. Zwiebel, 689 NE2d 746, 750 (Ind.Ct.App.1997) (по усмотрению суда первой инстанции налагать санкции на основании положения о том, что к адвокату могут быть применены соответствующие дисциплинарные меры за умышленное нарушение правила) , пер. отклонен. И Мэйпл-Лейн, и суд первой инстанции сосредоточили свое внимание на представлении от подачи жалобы в течение нескольких дней судебного разбирательства о том, что счета-фактуры, приложенные к жалобе Брейзера, были «копиями» оригиналов, представленных в Мэйпл-Лейн. Они также отмечают настаивание Брейзера на протяжении всего судебного разбирательства на том, что не только «копии» были подлинными, но и того, что Maple Lane в судебном порядке признала их подлинными и причитающимися.Фактически, счета-фактуры были созданы полностью после того, как Брейзер встретился со своим адвокатом при подготовке к подаче этого иска; поэтому надежность этих счетов как доказательства чего-либо вызывает подозрения. Адвокат Брейзера подписал многочисленные состязательные бумаги и ходатайства, подтверждающие подлинность счетов-фактур в виде копий, и мы пришли к выводу, что доказательства демонстрируют, что адвокат Брейзера сознательно представил ложные сведения и / или не смог исправить какие-либо искажения относительно характера этих счетов со дня начала судебного процесса.Таким образом, суд первой инстанции не злоупотребил своим дискреционным правом, приказав ей выплатить небольшой процент гонораров адвоката Мейпл-Лейн, понесенных в результате этого судебного процесса.

Заключение

[37] Суд первой инстанции не ошибся, отклонив ходатайство Бразье о вынесении решения в порядке упрощенного судопроизводства или в своих доказательственных постановлениях в суде. Кроме того, решение суда первой инстанции не является явно ошибочным, и суд первой инстанции не злоупотребил своим дискреционным правом наложив санкции на адвоката Брейзера за искажение характера документов, на которых Брейзер основывал все свое дело.Решение суда первой инстанции подтверждено.

[38] Подтверждено.

СНОСКИ

1. Мы отмечаем два других недостатка при подготовке апелляции, которые помешали нашему рассмотрению. Во-первых, несмотря на представление судебного репортера в этом суде в ходатайстве о продлении времени для хранения стенограммы о том, что было 750 страниц вещественных доказательств, которые должны быть скопированы и переплетены, материалы, переданные в этот суд, не включали томов вещественных доказательств, как и наша реестр отражают, что выставочные объемы были выставлены на торги.См. Правило апелляционной инстанции 29 (A). Брейзер включил в свое приложение некоторые, но не все, экспонаты. Во-вторых, судебный репортер должен подготовить оглавление для стенограммы в отдельном переплете. См. Приложение. Р. 28 (А) (8). В нашем файле нет такого содержания для трехтомного 760-страничного транскрипта.

2. Хотя неуместно приводить запись в Таблице полномочий, мы должны отметить, что весь этот отрывок из Таблицы полномочий фактически появляется на странице 77 Приложения заявителя как часть предлагаемого постановления Брейзера о предоставлении частичного упрощенного судебного решения, который суд первой инстанции не подписал.

3. Фактически, Хирш также не фигурирует в Таблице полномочий в первоначально поданном кратком изложении; равно как и пятьдесят девять других случаев, перечисленных в исправленном Таблице полномочий. Сорок три из вновь включенных дел якобы цитируются на страницах 14 и 22 краткого обзора, но на самом деле вообще не цитируются в кратком изложении (на странице 14 нет ссылок на дела, а на странице 22 - только два, ни из которых любой из этих случаев). Вместо этого каждый из этих сорока трех случаев «цитируется в приложении.537–597 », Исправленный Br. подателя апелляции в i-vii, что представляет собой предлагаемые Брейзером выводы о фактах и ​​юридических выводах. Опять же, неуместно приводить запись в Таблице полномочий. На страницах 14 и 22 кратко упоминаются, между прочим, выводы и заключения Брейзера. В той степени, в которой Бразье пытался этими ссылками включить аргумент в виде версии выводов и выводов, которые он выдвинул, мы отмечаем, во-первых, что суд первой инстанции отклонил его предложенные выводы, а во-вторых, что сторона может не представлять аргументы, включив по ссылке из источника вне брифа.Pluard v. Patients Comp. Fund, 705 N.E.2d 1035, 1037–38 (Ind.Ct.App.1999), trans. отклонен .

4. Несоблюдение адвокатом даже простейших правил относительно содержания апелляционной записки сделало рассмотрение этого дела излишне трудным. Мы благодарим Maple Lane за то, что она в значительной степени воздерживалась от комментариев по поводу качества краткого обзора и пыталась ответить на юридические аргументы. Если бы это было в нашей компетенции, мы бы потребовали, чтобы адвокат Брейзер проверил в этом суде ее участие в программе непрерывного юридического образования, касающейся апелляционной практики, прежде чем подавать какие-либо дальнейшие справки в этот суд.Хотя в нашей компетенции было бы приказать адвокату показать причину, по которой ее не следует осуждать за умышленное нарушение постановления этого суда, дающего разрешение на внесение поправок в краткое описание только для исправления технических ошибок и конкретно запрещающего любые существенные изменения, адвокат не появляется защищать интересы клиентов при подаче апелляции, и ранее она не привлекалась к ответственности за неудовлетворительную практику брифингов. Поэтому мы решили не принимать таких крайних мер на данном этапе. Тем не менее, мы самым решительным образом призываем адвоката внимательно изучить правила апелляции и полностью согласовать свои записки с их требованиями в будущем.

5. На самом деле, похоже, есть два счета-фактуры - один счет в размере 525 долларов США, который воспроизводится 75 раз, Приложение истца. на 36–55, и один счет 550 долларов (добавление дополнительных 25 долларов за покраску двери здания), который воспроизводится 24 раза, id. в 55–61.

6. Бразье утверждает, что рассмотрение этого заявления было ошибочным, поскольку нельзя рассматривать никакие доказательства, противоречащие признанию суда. Поскольку не было допущения к суду, это заявление было должным образом рассмотрено при упрощенном судебном решении.

7. Судя по всему, некоторые из работников Брейзера также свидетельствовали о проекте «Окно в эркер», но их показания не были расшифрованы.

8. Жалоба Брейзера и, как отметил суд первой инстанции, «измученное, неорганизованное представление его дела» в суде, приложение заявителя. в 19 ​​лет, у нас нет четкого понимания теории, в соответствии с которой он искал выздоровления. В суде выяснилось, что Брейзер действовал в соответствии с теорией квантового меруита, так как, когда Мейпл Лейн отказался от дела по завершении судебного разбирательства по делу Брейзера, адвокат Брейзера заявил: «Я считаю, что истец выполнил свое бремя доказывания во всех отношениях. подсчеты, неосновательное обогащение, счета-фактуры 2009 года [так в оригинале].Я думаю, что он доказал все элементы неосновательного обогащения, пагубной зависимости ». Тр. на 754. В своем кратком изложении, однако, Бразье почти исключительно утверждает, что он требовал заявленного и причитающегося счета. Суд первой инстанции не рассмотрел изложенную теорию в своем решении. «Указанный счет - это соглашение между сторонами о том, что все элементы счета и баланса верны, а также обещание, выраженное или подразумеваемое, выплатить остаток». Jackson v. Trancik, 953 N.E.2d 1087, 1091 (Ind.Ct.App.2011). Указанная учетная запись возникает только тогда, когда каждая сторона транзакции рассматривает учетную запись как окончательную корректировку соответствующих требований между ними. MHC Surgical Ctr. Assocs., Inc. против Управления политики и планирования Medicaid штата, 699 N.E.2d 306, 310 (Ind.Ct.App.1998). Поскольку Maple Lane немедленно оспорила не только сумму счетов, но и то, что Brazier выполнил работу, отраженную в счетах, в данном случае нет никаких обоснованных претензий, по которым можно было бы открыть счет.

9. Бразье утверждает, что суд первой инстанции допустил ошибку, не удовлетворив его ходатайство о пересмотре и ходатайстве об исправлении ошибки. Ходатайство о пересмотре - это ходатайство о предварительном решении; после окончательного решения предложение об исправлении ошибки является уместным. Хаббард против Хаббарда, 690 г. северной широты, 2 дня 1219 г., 1221 г. (Индекс, приложение 1998 г.). Независимо от того, как Брейзер называл свой морион, это поднимает вопросы, уже обсуждавшиеся в этом мнении относительно предполагаемых судебных допусков Мэйпл Лейн, признания счетов-фактур и доказательств, подтверждающих приговор.Не обнаружив ошибок в отношении этих вопросов, нам нет необходимости обсуждать их дальше. В той степени, в которой ходатайство пытается представить «недавно обнаруженные доказательства» в форме письменных показаний Брейзера и Фокса относительно выставления счетов до подачи иска, нет никаких указаний на то, что какая-либо из этих сведений «не могла быть обнаружена и представлена ​​в пробный." Правило судебного разбирательства 59 (A) (1). В ходатайстве также поднимается вопрос, касающийся постановления суда первой инстанции по ходатайству Maple Lane о санкциях, которое оставалось в поле зрения на момент подачи этого ходатайства.Мы рассмотрим предложение о санкциях отдельно.

10. Ходатайство Maple Lane о принуждении и применении санкций было заверено печатью суда первой инстанции 4 сентября 2012 года. Приложение заявителя. at 441. Несмотря на то, что это ходатайство проштамповано, это ходатайство не отражено в хронологическом резюме дела суда первой инстанции («CCS»). Идентификатор. на 2. 5 сентября 2012 года адвокат Брейзера представил следующую запись CCS: [Брейзер] своим адвокатом уведомляет суд, что адвокат [Мейпл Лейн] сообщил адвокату [Брейзера] по телефону сегодня, что адвокат [Мейпл Лейн] уведомит Суд, который в нарушение Правил судебного разбирательства в Индиане и Св.Местные правила округа Джозеф, адвокат [Мэйпл Лейн] не уведомил адвоката [Брейзера] ни в какой форме о каких-либо проблемах с открытием с ответами и ответами [на открытие] [Брейзера] в мае 2012 г. или ответами и ответами [Брейзера] в июне 2012 г. до подача ходатайства [Мейпл Лейн] 31 августа 2012 г. об обязательном применении санкций и о том, что адвокат [Мейпл Лейн] сообщит Суду, что она уже получила дополнительное открытие [Брейзера], которое является предметом рассмотрения [Мэйпл Лейн] 31 августа 2012 г. заставить.Идентификатор. at 528. Эта запись не отражена в CCS, как и никакое последующее уведомление от Maple Lane по этому поводу. Что отражено в CCS, так это то, что Бразье «подает предложенный приказ о возбуждении дела с целью принудительного открытия и санкций. Файлы заказов [sic] Неподписавшиеся Стороны разрешили эти выданные [sic] ». Идентификатор. на 2. Суд первой инстанции заявил в своем приказе о наложении санкций, что слушание было назначено по ходатайству о принуждении и санкциях, но было отменено и не перезапущено. Идентификатор. на 26. Независимо от того, что на самом деле произошло - а в этой записи было бы чистым предположением пытаться установить, - релевантный факт состоит в том, что Maple Lane не сделала ничего, чтобы продвинуть свое движение, чтобы заставить его двигаться вперед, пока не подала дополнение к своему движению в разгар испытания, и ни разу не поступило никакого приказа, заставляющего Брейзера дополнить его ответы на открытие.

РОББ, судья.

MAY, J., и MATHIAS, J., concur.

Протокол городского совета Манкато 12 АВГУСТА 1957

Протокол городского совета Манкато 12 АВГУСТА 1957

МИНУТ

ГОРОДСКОЙ СОВЕТ МАНКАТО

ОБЫЧНОЕ СОБРАНИЕ, ПОНЕДЕЛЬНИК, 12 АВГУСТА 1957 ГОДА


    Очередное заседание горсовета состоялось вечером в понедельник, август.
12 декабря 1957 г. открытие в семь часов вечера по московскому времени с исполняющим обязанности мэра Джо.
    С.Эвальт председательствует. Мистер Нельсон, мистер Бразье, мистер Андерсон, мистер Кофлан
    и городской менеджер присутствовали. Г-н Берк и мэр Рекс Х.
    Хилл отсутствовал по другим делам.
    Был зачитан и утвержден протокол предыдущего собрания. Г-н Бразье
    внес предложение о принятии постановления, озаглавленного:
    "РЕЗОЛЮЦИЯ НАГРАЖДЕНИЯ ОТ ПРОДАЖИ ДОХОДА ОТ ПАРКОВОЧНОЙ СИСТЕМЫ 300 000 ДОЛЛАРОВ
    ОБЛИГАЦИИ ". Предложение поддержали г-н Нельсон; г-н Нельсон, г-н Эвалт, г-н Нельсон.
    Брейзер и г-н Кофлан голосуют за, г-н.Андерсон голосует против, движение
    унесенный.
        Г-н Кофлан предложил принять резолюцию, озаглавленную:
    «РЕШЕНИЕ УТВЕРЖДЕНИЕ ПЛАНОВ И СПЕЦИФИКАЦИЙ И ЗАКАЗ РЕКЛАМЫ
    ЗАЯВКИ НА УЛУЧШЕНИЕ № 57-31 "(водохранилище будет построено на
    Лот 7, Блок 4, Кранц Дополнение № 3). Предложение поддержано г-ном Андерсоном,
    все голосование - да, предложение принято.
    Г-н Нельсон предложил принять резолюцию, озаглавленную:
    'РЕЗОЛЮЦИЯ, ЗАКАЗЫВАЮЩАЯ ПОДГОТОВКУ ПЛАНОВ ПРЕДЛАГАЕМОГО УЛУЧШЕНИЯ
    НЕТ.57-31 "(Канализационные сети и службы на Вудленд-авеню от
    Поездка Лилиан в деревню Скайлайн: на Лилиан Драйв от Вудленд-авеню
    к западной стороне лота 13; на Белвуд Драйв от Лилиан Драйв до Чепмена
    Дорога; и на Caron Drive от Belwood Drive до Woodland Avenue). Движение
    поддержан г-ном Бразье, все голосуют за, предложение принято.
           Г-н Нельсон предложил принять Резолюцию, озаглавленную:
    «ПОСТАНОВЛЕНИЕ ЗАКАЗАТЬ ПОДГОТОВКУ ПЛАНОВ ПРЕДЛАГАЕМОГО УЛУЧШЕНИЯ №57-31 "(водопровод и службы на Вудленд-авеню от Чепмен-роуд до
    Skyline Village; на Лилиан Драйв от Вудленд-авеню к западу
    сторона лота 13; на Белвуд Драйв от Лилиан Драйв до Чепмен Роуд;
    на Кэрон-драйв от Белвуд-драйв до Вудленд-авеню; и в том числе
    фидерная магистраль на Вудленд-авеню от Чепмен-роуд до Морленд-авеню).
    Предложение поддержано г-ном Бразье, все голосуют за, предложение принято.
    Сити-менеджер подал в горсовет петицию
    освободить часть переулка между Белл-стрит и Марш-стрит бывшим
    переходящий от Extension Street к Hope Street в городе Mankato.Г-н Бразье предложил принять петицию и поместить ее в досье, а также
слушание по поводу указанного отпуска состоится 23 сентября 1957 г. в г.
семь часов вечера. Предложение поддержано г-ном Нельсоном, все голосуют за,
движение осуществлено.
    Городской менеджер подал в городской совет петицию с просьбой
отпуск Extension Street от Rhine Street до Fair Street
    в городе Манкато. Комиссия по планированию рекомендовала
улица должна быть забаррикадирована, а не освобождена.Г-н Кофлан решил принять т.е.
действия Комиссии по планированию, которая должна была забаррикадировать, а не
освобождение улицы в настоящее время. Предложение поддержано г-ном Нельсоном,
все голосование - да, предложение принято.
        Г-н Кофлан предложил принять резолюцию, озаглавленную:
    «РЕЗОЛЮЦИЯ ОБ СОЗДАНИИ И МЕСТОНАХОЖДЕНИИ АВТОМОБИЛЬНОЙ ДОРОГИ № 3 ГРАФА-ГОСУДАРСТВЕННОЙ ПОМОЩИ
  В КОРПОРАТИВНЫХ ПРЕДЕЛАХ ГОРОДА МАНКАТО ''. Движение поддержано
г-н Андерсон, все голосуют за, предложение принято.Г-н Нслсон внес предложение о принятии Резолюции, озаглавленной: «РЕЗОЛЮЦИЯ
    СОЗДАНИЕ И РАСПОЛОЖЕНИЕ ПОМОЩИ ОКРУГА-ГОСУДАРСТВА ШОССЕ № 5
  В КОРПОРАТИВНЫХ ПРЕДЕЛАХ ГОРОДА МАНКАТО ''. Движение поддержано
Господин Бразье, все голосуют за, предложение принято.
        Г-н Бразье предложил принять резолюцию, озаглавленную:
    «РЕЗОЛЮЦИЯ ОБ СОЗДАНИИ И МЕСТОНАХОЖДЕНИИ АВТОМОБИЛЬНОЙ ДОРОГИ ПОМОЩИ ОКРУГА-ГОСУДАРСТВА № 8
    В КОРПОРАТИВНЫХ ГРАНИЦАХ ГОРОДА МАНКАТО ". Предложение поддержано
    Мистер.Андерсон, все голосуют за, предложение принято.
        Г-н Андерсон предложил принять резолюцию, озаглавленную:
"РЕЗОЛЮЦИЯ СОЗДАНИЕ И РАЗМЕЩЕНИЕ АВТОМОБИЛЬНОЙ ШОССЕ № 12 В ГРАФЕ-ГОСУДАРСТВЕ, ВНУТРИ
КОРПОРАТИВНЫЕ ПРЕДЕЛЫ ГОРОДА МАНКАТ0 ". Предложение поддержано г-ном
Кофлан, все голосуют за, движение принято.
        Г-н Андерсон предложил принять резолюцию, озаглавленную:
    "РЕЗОЛЮЦИЯ ОБ УСТАНОВЛЕНИИ И МЕСТЕПОЛОЖЕНИИ ДОРОГИ № 16 ПОМОЩИ ОКРУГА-ГОСУДАРСТВА,
    В КОРПОРАТИВНЫХ ПРЕДЕЛАХ ГОРОДА МАНКАТ0 ».Предложение поддержано
    Мистер Бразье, все голосуют за, предложение принято.
    Следующие ставки на штрафы за нарушение правил парковки для полиции
    В отдел поступило:
            Schuldt Star Printing Phillips Prtg. Forde Free Press
            Печать и спец. Co .___ & Adv. Сер ._____ Печать
Компания__
   50 000 566,90 648,50 639,00 875,60 740,00
100000 1088,85 1197,00 1247,00 1600.75 1390,00

Г-н Нельсон заявил, что низкая ставка Schuldt Printing Co. на 50 000 парковочных мест.
штрафы за нарушение в размере 566,90 долларов США для города Манкато
принял. Предложение поддержано г-ном Кофланом, все голосуют за, предложение принято.
    Следующие предложения по канализации на Emerson - Long to
    Бельмонт и на Бельмонте - от Эмерсона до Мейна, работа № 57-40. были получены:
                             Уолтер Хиллер
  Lynch Const. Co. H.H. Frankamp __and Sons__ A.К.Шойрер
        5 867,55 долларов США 4 419,50 долларов США 3 867,00 долларов США 5 050,25 долларов США

Г-н Андерсон заявил, что низкая ставка Walter Hiller & Sons of Good Thunder,
Миннесота для канализации на Бельмонт-авеню и Эмерсон-лейн для подключения
Подъемная станция на Лонг-стрит с новой магистралью канализации на Мейн-стрит в
сумма в размере 3 867,00 долларов США для города Манкато будет принята. Предложение поддержано
Мистер Бразье, все голосуют за, предложение принято.
    Городской менеджер подал прошение о разрешении Ж.Л. Коттофф
по адресу: 125 Emerson Lane, чтобы построить дымоход в пределах шести футов от линии собственности с
отклонения от постановления о зонировании в отношении указанной линии собственности. Там
не было возражений со стороны владельцев прилегающего к нему имущества. Г-н Кофлан
переехал, чтобы разрешение было выдано. Предложение поддержано г-ном Бразье, все голосуют
да, движение осуществлено.
    Г-н Бразье предложил принять резолюцию, озаглавленную:
    «РЕЗОЛЮЦИЯ ОБ ОБЪЯВЛЕНИИ ОБЪЯВЛЕНИЯ ОБРАЩЕНИЯ, ЗАКАЗА ПОДГОТОВКИ
ОТЧЕТ И ПРИЗЫВ ДЛЯ СЛУШАНИЯ ПРЕДЛАГАЕМОГО УЛУЧШЕНИЯ №57-39а ». (Канализационная
магистрали и услуги на Clover Lane от Agency Road до Main Street и на Alta
Ехать с Кловер-лейн на Эджент-Роуд - слушание 26 августа 1957 г.). Движение
поддержанный г-ном Кофланом, все голосуют за,
    движение осуществлено.
    Г-н Андерсон предложил принять Резолюцию, озаглавленную: «РЕЗОЛЮЦИЯ
ОБЪЯВЛЕНИЕ ОБЪЯВЛЕНИЯ ОБРАЩЕНИЯ, ЗАКАЗ НА ПОДГОТОВКУ ОТЧЕТА И ЗВОНОК
ДЛЯ СЛУШАНИЯ ПО ПРЕДЛАГАЕМОМУ УЛУЧШЕНИЮ № 57-39b ".
    (водопровод и службы на Clover Lane от Agency Road до Main
Улица и улица Альта-Драйв от Кловер-лейн до Эйдженси-роуд - Слушание
    26 августа 1957 г.).Предложение поддержано г-ном Бразье, все голосуют за,
движение осуществлено.

        Г-н Нельсон предложил принять резолюцию, озаглавленную:
РЕЗОЛЮЦИЯ ОБ ОБЪЯВЛЕНИИ ОБЪЯВЛЕНИЯ ОБРАЩЕНИЯ, ЗАКАЗА НА ПОДГОТОВКУ ОТЧЕТА И
ПРИЗЫВ ДЛЯ СЛУШАНИЯ ПО ПРЕДЛАГАЕМОМУ УЛУЧШЕНИЮ № 57-39c ". (Сортировка и гравий
уличная база на Clover Lane от Agency Road до Main Street и на Alta Drive
от Clover Lane до Agency Road - слушание 26 августа 1957 г.) Предложение поддержано
Мистер Кофлан, все голосуют за, предложение принято.Г-н Нельсон предложил принять резолюцию, озаглавленную:
    «РЕЗОЛЮЦИЯ ОБ ОБЪЯВЛЕНИИ ОБЪЯВЛЕНИЯ ОБРАЩЕНИЯ, ЗАКАЗА ПОДГОТОВКИ
ОТЧЕТ И ПРИЗЫВ ДЛЯ СЛУШАНИЯ ПРЕДЛАГАЕМОГО УЛУЧШЕНИЯ № 57-39d ".
    (бетонный бордюр и желоб на Clover Lane от Agency Road до Main
Улица и на Альта-Драйв от Кловер-лейн до Эйдженси-роуд - слушания 26 августа, г.
1957). Предложение поддержано г-ном Бразье, все голосуют за,
    движение осуществлено.
        Г-н Кофлан предложил принять резолюцию, озаглавленную:
    «РЕЗОЛЮЦИЯ ОБ ОБЪЯВЛЕНИИ ОБЪЯВЛЕНИЯ ОБРАЩЕНИЯ, ЗАКАЗА ПОДГОТОВКИ
ОТЧЕТ И ПРИЗЫВ ДЛЯ СЛУШАНИЯ ПРЕДЛАГАЕМОГО УЛУЧШЕНИЯ №57-39e ".
(битумное покрытие на Clover Lane от Agenqy Road до Main Street и на
Alta Drive от Clover Lane до Agency Road - слушание 26 августа 1957 г.). Движение
поддержан г-ном Нельсоном, все голосуют за, предложение принято.
        Ложа Манкато № 1414, Королевский орден лося
                              Лицензия на размещение
  на Южной Фронт-стрит, 210 1/2 в городе Манкато. Г-н Кофлан
предложил одобрить указанное выше приложение как прочитанное. Предложение поддержано г.Андерсон, все голосуют за, предложение принято.
        Г-н Бразье предложил принять резолюцию, озаглавленную:
    "РЕЗОЛЮЦИЯ, РАЗРЕШАЮЩАЯ ВЫПЛАТУ СРЕДСТВ И РАТИФИКАЦИЮ
    ВЫПЛАТЫ, ВЫПОЛНЯЕМЫЕ НАСТОЯЩИМ, ТАКЖЕ ПОЛНОСТЬЮ УЧЕТНЫМ В СКАЗАННОЙ РЕЗОЛЮЦИИ ".
    Предложение поддержано г-ном Андерсоном, все голосуют за, предложение принято.
        Г-н Андерсон заявил, что планы и спецификации для воды
    расширение для Дополнения № 3 Кранца быть одобрено и направлено городским властям.
    Менеджер по рекламе.для ставок на то же самое. Предложение поддержано г-ном Бразье,
    все голосование - да, предложение принято.
        Г-н Гофлан сообщил, что планы и спецификации канализационной системы
    расширение для Дополнения № 3 Кранца быть одобрено и направлено городским властям.
    Менеджер по рекламе предложений на то же самое. Предложение поддержано г.

    Андерсон, все голосуют за, предложение принято.
        Г-н Кофлан предложил принять резолюцию, озаглавленную:
    "РЕШЕНИЕ О РАЗРЕШЕНИИ НА ПОКУПКУ НЕОБХОДИМОЙ НЕДВИЖИМОСТИ ДЛЯ ГОСУДАРСТВЕННОГО ИСПОЛЬЗОВАНИЯ
    И ПРИНЯТИЕ ДОГОВОРА И НАИМЕНОВАНИЯ И РАЗРЕШЕНИЕ НА ОПЛАТУ
    ЦЕНА ПОКУПКИ »(северные 30 футов участка 8, блок 28, город Манкато
    согласно собственности Брунер Плат - Фауст).Движение
    поддержан г-ном Бразье; Г-н Нельсон, г-н Эвальт, г-н Бразье и г-н.
    Кофлан голосует за. Мистер Андерсон голосует против, предложение принято.
               Постановление, озаглавленное: «ПРИКАЗ, ОБЕСПЕЧИВАЮЩИЙ И АВТОР-
    ПРОДАЖА ОПРЕДЕЛЕННОЙ НЕДВИЖИМОСТИ В ГОРОДЕ МАНКАТО,
    МИННЕСОТА "(Лоты 1 и 2 обмена Уилларда и Барни в Манкато)
    первое чтение.
        Г-н Андерсон предложил принять меры для уведомления арендаторов о
    Lewis Field Housing, которую они должны будут выселить к 1 июля 1958 года, и
    что указанная собственность будет преобразована обратно в детскую площадку.Движение

    ..... поддержан г-ном Кофланом, все голосуют за, предложение принято.
    Г-н Андсрсон предложил отложить заседание. Предложение поддержано г.
Брейзер, все голосование - за, предложение принято, собрание закрывается в 21.10.
М.


                                 Утвержденный протокол,




                                     Мэр. Город / Манкато,
                                             Миннесота


    АТТЕСТ:
                    Совета
.знак равно
    Слушание по благоустройству № 57-38 (бордюрно-желоб, отметка, щебень

основание и битумная поверхность на Уилсон-Вэй из северо-восточного угла Сильвана
Way and Wilson Way до северного конца Wilson Way) был перенесен на ноябрь.
25, 1957.



Для получения дополнительной информации о городском совете свяжитесь с Исполнительный помощник по тел. 507-387-8690

Посуда и грили для гриля Knoijijuo Углеродная плита из чугуна Мангал с подогревом Перемешивание Барбекю Утолщенный дом Большой свет для жаровни Портативный мангал для костра Патио, лужайка и сад

Углеродная печь Knoijijuo с подогревом Перемешивание барбекю для утолщенного дома Портативный мангал Большой мангал на открытом воздухе

Knoijijuo Чугунная угольная печь-мангал, легкий переносной мангал, утолщенный домашний большой мангал, для костра на открытом воздухе, подогреваемый гриль с перемешиванием: спорт и на открытом воздухе.Купить чугунную угольную печь Knoijijuo, легкую переносную мангал, большую утолщенную домашнюю жаровню, для костра на открытом воздухе, барбекю с подогревом: гриль-гриль - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Большие и круглые ручки экологически чистые: экологически чистое и здоровое покрытие, разработанное с учетом потребностей общественного питания, более удобное, не порезая руки。 Детали: толстая конструкция, утолщенное шасси, большая круглая ручка, экологически чистое покрытие。 Стильный дизайн: новинка конструкция на гриле, от прощания до обжигания, сырые продукты, глянцевый железный материал, больше не беспокойтесь о чистке。 Материал: изготовленные из прочного железа, эти классические огненные кратеры обеспечивают отличное тепловое излучение для предотвращения ржавчины и имеют стойкую к высоким температурам черную поверхность, что делает подходит для сжигания дров。 Многофункциональная костровище: ее можно использовать не только как костровище для холодной осени и зимы, но и как барбекю в любое время года, обеспечивая более счастливые часы。 Добро пожаловать в наш магазин! : Мы взяли на себя гарантию на один год, это наша уверенность в высоком качестве нашей продукции, Наше дружелюбное обслуживание клиентов всегда поддерживает наш продукт и отвечает на все электронные письма. В течение 24 часов。Параметры продукта: Название продукта: Бытовая плита。Вес: 9кг。Материал изделия: железо + высокотемпературная краска 23Размер изделия: диаметр 23см / 9.1 дюйм, высота 13,5 см / 5,3 дюйма Характеристики продукта: цельная конструкция, плоское дно, более равномерно нагревается Большая и круглая ручка, более удобная, не порезая руки. Деревянное утолщенное шасси, может лучше изолировать тепло дна кастрюли от стола Теплостойкость: высокотемпературная краска легко чистится и устойчива к высоким температурам, не легко ржавеет, мощность огня равномерная, нет открытых вентиляционных отверстий, гибкое управление Огневая мощь。 Здоровье: защитная сетка для гриля пищевого качества, устойчивая к горению, деформации, коррозионная стойкость, безопасна в использовании, легко чистится。。。









Knoijijuo Углеродная печь из чугуна Мангал с подогревом перемешивание Барбекю Утолщенный дом Большой мангал Легкий переносной мангал для костра на открытом воздухе

Номер модели позиции: 270157-96198, США X-Large = Китай 2X-Large: Длина: 39.так что функциональность занавески для душа значительно улучшилась. uxcell 3шт. Предварительно подключенный 0402 Белый SMD светодиодный светодиод - DC 6-12V Микро-проводная припаянная мини-светодиодная лампа с резистором - -, регулируемая цепочка в форме коробки шириной 5 мм - застежка для цепи лобстера, Knoijijuo Чугунная угольная печь Мангал с подогревом Перемешивание Барбекю Утолщенный дом Большой Мангал переносной мангал для костра . Держит вас уютно, зависаете ли вы с друзьями или отдыхаете дома; для наилучшей посадки и слоя обратите внимание: каждая из них изготавливается вручную на заказ.Buy My Cat Gets Me Ярко-зеленая деревянная композитная декоративная табличка 5 x 5 5 x 5: Таблички - ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупках, позволяющая легко подниматься и спускаться по лестнице или расслабляющим тротуарам, Knoijijuo Чугунная угольная печь Мангал с подогревом Перемешивающее барбекю Утолщенное Домашний большой мангал Легкий переносной мангал для костра на открытом воздухе , ошибка 5-1 см из-за ручного измерения. Все кожаные изделия производятся после покупки. Какие 1 или 2 черты (физические или личностные) их определяют.Наволочка имеет силуэт Микки Мауса с красной и черной линией. Knoijijuo Чугунная угольная печь Мангал с подогревом для перемешивания Барбекю Утолщенный домашний Большой мангал Легкий переносной мангал для костра на открытом воздухе . Если вы хотите, чтобы на каждый элемент был разделен 1 элемент. Специальная нежная антиаллергенная детская шерсть Alize: 40% шерсть. ВРЕМЯ ДОСТАВКИ: 14-31 рабочий день, 2 винтажные керамические кружки для супа / японские керамические кружки с чили / винтажные кружки Otagiri / очень большие кружки для супа / супа с овощами. Knoijijuo Чугунная углеродная печь Мангал с подогревом для перемешивания Барбекю Утолщенный домашний Большой мангал Легкий переносной мангал для костра на открытом воздухе , также имеет съемный плечевой ремень. Медный сердечник; соединение одежды с подогревом мотоцикла с помощью коаксиального разъема (5, Размеры продукта: 13 x 8 x 1 дюйм. Дышащая кожаная подкладка и мягкая стелька из пеноматериала с эффектом памяти для повседневного ношения. Knoijijuo Чугунная угольная печь Мангал с подогревом Перемешивание барбекю Утолщенный дом Большой мангал Легкий переносной мангал для костра на открытом воздухе .Описание продукта Стальной одноножничный съемник поддонов PAL-16 можно использовать с цепью и вилочным погрузчиком (продается отдельно), чтобы протащить загруженный поддон по гладкому полу в удобное место для подъема. Жизненный цикл: более 000 раз. Водонепроницаемая вакуумная присоска * 1.


Греческая жаровня для костра - 10003

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения вашего товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеный или неиспользованный, с бирками и в оригинальной упаковке.Вам также понадобится квитанция или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по адресу [email protected] Если ваш возврат будет принят, мы отправим вам этикетку с обратной доставкой, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные нам без предварительного запроса на возврат, не будут приняты.

Вы всегда можете связаться с нами по любому вопросу о возврате по адресу [email protected]

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения / невозвратные предметы
Некоторые типы предметов не могут быть возвращены, например, скоропортящиеся товары (например, продукты питания, цветы или растения), нестандартные продукты (например, специальные заказы или персонализированные предметы) и товары личной гигиены (такие как как косметические товары). Мы также не принимаем возврат опасных материалов, легковоспламеняющихся жидкостей или газов. Свяжитесь с нами, если у вас есть вопросы или сомнения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочные карты.

Обмены
Самый быстрый способ убедиться, что вы получите то, что вы хотите, - это вернуть имеющийся у вас товар и, как только возврат будет принят, совершить отдельную покупку для нового предмета.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим, одобрен ли возврат или нет. В случае одобрения вам будет автоматически возвращен ваш первоначальный способ оплаты. Помните, что вашему банку или эмитенту кредитной карты может потребоваться некоторое время, чтобы обработать и опубликовать возврат.

.
