Силикатный кирпич. Свойства продукта

Автоклавная обработка данного строительного материала позволяет получать стабильные во времени физико-механические свойства.



Требования к потребительским свойствам силикатного кирпича

параметры

одинарный

одинарный цветной

полуторный пустотелый

размер мм

250х65х120

250х65х120

250х88х120

марка кг/см2

200

150

175



марка по прочности

150

150

125

водопоглощение не менее

10%

10%

10%

средняя плотность кг/м2

1750

1750

1350

морозостойкость

F35

F30

F20

Теплопроводность (Вт/мС)

0,7

0,7

0,6



Внешний вид



Не допускается наличие отбитостей , шероховатостей, трещин, наличие в изломе включений



Востребованные цвета



Белый, желтый, охра, коричневый. Требуется стойкий краситель, гарантирующий не только равномерность окрашивания, но и стойкость цвета кирпича не менее 10 лет.



Прочность при сжатии и изгибе



Прочность – основная характеристика кирпича – способность материала сопротивляться внутренним напряжениям и деформациям, не разрушаясь. Марка – это показатель прочности, обозначается «М» с цифровым значением. Цифры показывают, какую нагрузку на 1 кв.см. может выдержать кирпич. Например, марка 100 (М100) обозначает, что кирпич гарантированно выдерживает нагрузку в 100 кг на 1 кв.см. Кирпич может иметь марку от 75 до 300. В продаже чаще всего встречается кирпич М100, 125, 150, 175. Как узнать, какой марки нужен кирпич? Например, для строительства многоэтажных домов используют кирпич не ниже М150. А вот для коттеджа в 2–3 этажа достаточно и «сотки» (то есть М100). Марка кирпича определяется его средним пределом прочности при сжатии, который составляет обычно 7,5 – 35 МПа. В зависимости от предела прочности на сжатие силикатный кирпич подразделяют на марки: М75, М100, М 125, М150, М200, М250.



Силикатный кирпич производства ТОО «Силикат-А» подразделяют на марки  М-100, М-150. Плотность силикатного кирпича ТОО «Силикат-А» равна: полнотелый – 1750 кг/м3,  пустотный — 1600 кг/м3.



Водопоглащение



Это один из важных показателей качества силикатного кирпича и является функцией его пористости. Силикатный кирпич должен иметь водопоглащение не менее 8% и не более 16%.Если водопоглащение будет меньше 8%, то кирпич окажется слишком плотным и теплопроводным, а если свыше 16%, то кирпич будет более подвержен разрушающему действию воды и мороза.

Водопоглащающая способность полнотелого кирпича ТОО «Силикат-А» – не более 10%, пустотного кирпича – не более 14%,  что не больше, в среднем, чем у керамического.



Морозостойкость



Вода не только камень точит, но и кирпич. А мороз добавляет

Морозостойкость – способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии.

Морозостойкость (обозначается «Мрз») измеряется в циклах. Во время стандартных испытаний кирпич опускают в воду на 8 часов, потом помещают на 8 часов в морозильную камеру (это один цикл). И так до тех пор, пока кирпич не начнет менять свои характеристики (массу, прочность и т.п.). Тогда испытания останавливают и делают заключение о морозостойкости кирпича.

Для наших строек нужно использовать кирпич морозостойкостью не менее 35 циклов. Поэтому крупные заводы стараются не выпускать кирпич морозостойкостью ниже 35 циклов. Но на рынке еще встречается кирпич морозостойкостью 25 и даже 15 циклов. У него низкая цена, это привлекает покупателей. А вообще-то марку кирпича для будущего дома должен определить специалист. Одним словом, не советуем гоняться за дешевым кирпичом с морозостойкостью 25 или даже 15 циклов.

Силикатный кирпич в насыщенном водой состоянии должен выдерживать не менее 15 циклов замораживания и оттаивания без каких-либо признаков разрушения, т.

е. морозостойкость силикатного кирпича равна глиняному.

В северных регионах Республики Казахстан морозостойкость кирпича, особенно лицевого, является важнейшим показателем его долговечности. Исходя из природных условий северных регионов, силикатный кирпич считается самым удобным и перспективным — устойчив к разрушению от перепадов температур, обладает высокой степенью морозостойкости. Марка по морозостойкости силикатного кирпича ТОО «Силикат-А» – F25, F40.



Теплопроводность

Это не главный показатель, так как в стеновой конструкции в настоящее время основную нагрузку по теплоизоляции берут на себя специальные материалы.  В итоге здание из силикатного кирпича получается не менее крепким и комфортным, чем из керамического. Теплопроводность полнотелого кирпича равна 0,70 Вт/м•°С, пустотного — 0,50 Вт/м•°С.



Звукоизоляция

Несомненный плюс силикатного кирпича перед керамическим состоит в его повышенных звукоизоляционных характеристиках, а это немаловажный фактор при возведении межквартирных или межкомнатных стен. Звукоизоляция – это преимущество силикатного кирпича перед другими строительными материалами, что играет немаловажную роль при возведении межквартирных и межкомнатных стен.



Экологическая безопасность

Силикатный кирпич – экологически чистый продукт, поскольку его основными компонентами является природное минеральное сырье – кварцевый песок, воздушная известь и вода.

Удельная эффективная активность природных радионуклидов – основной показатель радиоэкологии – у силикатного кирпича в 5 раз ниже, чем у керамического. Именно поэтому в зданиях, построенных из силикатного кирпича, наблюдается благоприятный для проживания человека климат.



Не образует пятен (высолов)

При строительстве зданий из силикатного кирпича не образуются высолы (белые пятна), кирпичная кладка до возведения кровли не требует предохранения от воздействия дождя и снега.



Техническая характеристика силикатного кирпича ТОО «Силикат-А»



марка по прочности

М-150

предел прочности на сжатие

165 гс/кв. см.

предел прочности при изгибе

29кгс/кв.см.

коэффициент тепловодности

0,7 Вт/мхК

Водопоглащение не менее

7,5%

Морозостойкость

F25 – F50 (не менее 25 циклов)

Удельная эффективная активность естественных радионуклидов

Менее 69,85 Бк/кг

Марка силикатного кирпича: предел прочности на сжатие и изгиб

Белый силикатный кирпич — автоклавное изделие, категория бетона из силиката и мелкодисперсного заполнителя. Производится продукт путем автоклавной термообработки при нагнетании горячего пара.

Регламентируются качества, технология изготовления, свойства кирпича силикатного по ГОСТ 379-2015, принятому в октябре 2015 года. Блоки подразделяются на категории по размеру:

  • одинарный — 250х120х65 мм;
  • полуторный — 250х120х88 мм;
  • двойной — 250х120х138 мм.

Объемы материалов устанавливает ГОСТ 530-2012. Силикатные камни классифицируются по следующим характеристикам:

  1. по назначению — конструкционные, которые требуют дальнейшего облицовывания или оштукатуривания, лицевые с расшивными швами;
  2. по геометрическим параметрам — полнотелые, пустотелые;
  3. по прочности — на серии М75-М300;
  4. по морозоустойчивости — на категории F15-F50;
  5. по теплопроводности;
  6. по пожаробезопасности;
  7. по водостойкости.

Данные характеристики регламентируются ГОСТ 379-2015.

Содержание

  • 1 Марки прочности силикатного кирпича
    • 1.1 М75
    • 1.2 М100
    • 1.3 М125
    • 1.4 М150
    • 1. 5 М175
    • 1.6 М200
    • 1.7 М250
    • 1.8 М300
  • 2 Классы морозостойкости
  • 3 Свойства и технические характеристики силикатного белого кирпича
    • 3.1 Плотность и вес
    • 3.2 Прочность
    • 3.3 Теплопроводность
    • 3.4 Морозостойкость
    • 3.5 Водостойкость
    • 3.6 Пожаробезопасность
    • 3.7 Радиационная активность
    • 3.8 Экологичность

Марки прочности силикатного кирпича

Важное качество силикатного камня — прочность. Материал применяют для постройки многоэтажных домов, рассчитанных на долгий период службы. Для высоток с различным количеством этажей необходимо сырье с разной прочностью, марки которой обозначаются буквой “M”. Идущие следом числа показывают значения давления при сжатии, после действия которого материал разрушается. Стандарт ГОСТ регулирует марки прочности силикатного кирпича, разделяет их на 8 серий.

М75

Подобная маркировка говорит, что сырье рассыпается при давлении на него, не превосходящем 7,5 МПа. Такая модель кирпича востребована для частного использования, характеризуется относительной легкостью. Вышеупомянутая серия не пожаробезопасна, но имеет хорошую звукоизоляцию, чем обусловлено ее частое использование в возведении перегородок в помещениях.

М100

Серия продукта отличается более высоким уровнем допустимого давления. Материал разрушается при давлении свыше 10 МПа. Камень используется для постройки зданий высотой в 2 этажа, так как показатели стойкости считаются недостаточными для возведения многоэтажных домов.

М125

Изделие вида М125 имеет наиболее высокую стойкость к давлению — предел составляет 12,5 МПа. Областью применения сырья являются малоэтажные здания. Используя при строительстве данный вид кирпича, не стоит возводить дома выше 3 этажей. При игнорировании такого правила возникнет перегруз, конструкция будет разрушена. Однако неоспоримым плюсом строительного компонента является экологическая чистота, безвредность.

М150

Подобного рода вещество применяется для сооружения самонесущих и несущих стен в зданиях высотой в 5-6 этажей, стойкость к сжатию достигает 15 МПа. Благодаря своей прочности материал не имеет ограничений в использовании. Камень хорошо сохраняет тепло и отличается высокой морозостойкостью.

М175

Блок используется не только для жилого, но и для промышленного строительства. При отсутствии контактов с грунтовыми водами и хорошей гидроизоляции он применяется для изготовления подземных конструкций. Прочность на сдавливание достигает 17,5 МПа. Материал характеризуется большой степенью сопротивления ветрам, резким скачкам температуры воздуха, влаге.

М200

В возведении построек высотой в 9-10 этажей используется строительный материал с данным сертификатом. М200 выдерживает нагрузку в 20 МПа. Для возведения подземных и надземных построек промышленного характера стоит использовать сырье прочное, с высоким классом морозостойкости. Кроме того, последнее характеризуется малым влагопоглощением.

М250

Силикатный блок данной серии способен выдержать давление до 25 МПа при сжатии. Подобный строительный материал предназначен для возведения многоэтажных зданий и любых надземных конструкций.

М300

Выдерживает оказываемое давление в 30 МПа. Это максимум для данного вида сырья. Камень применяется для усиления прочности любых построек при наличии хорошей гидроизоляции, для изготовления фундаментов зданий, которым необходимо будет выдерживать большие нагрузки. М300 огнеупорен, поэтому из него возводят камины и печные трубы.

Классы морозостойкости

Морозостойкость — способность материала выносить сменяющие друг друга замораживание и оттаивание без каких-либо последствий, без существенной потери внешнего вида — появления шелушений, сколов, утраты технических характеристик. Согласно ГОСТ выделяют следующие классы:

  • F15;
  • F25;
  • F35;
  • F50.

Классификация говорит о долговечности силикатного кирпича. К строительству допускается камень любой марки. Облицовочный по ГОСТ имеет показатель не менее 35.

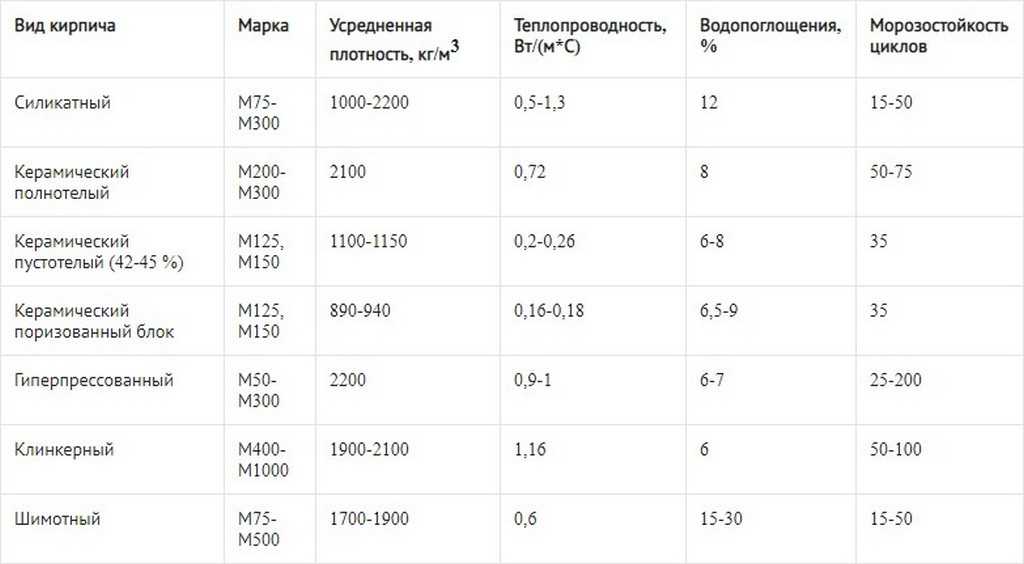

Свойства и технические характеристики силикатного белого кирпича

В качестве сырья для материала используется 9 долей кварцевого песка и 1 доля извести. В состав возможно вхождение различных модифицирующих добавок. Сырье прессуют и подвергают автоклавной доработке при температуре до 200°С и давлении в 12 атмосфер. Автоклавная обработка придает продукту высокую прочность: силикатный блок — надежный строительный камень. Кроме того, свойственны ему и другие достоинства.

Каждая марка силикатного продукта имеет свои индивидуальные свойства и характеристики. Прочность, теплопроводность, морозостойкость, вес, экологичность, водостойкость, пожаробезопасность — крайне важные критерии при выборе камня. Благодаря знанию таких особенностей проще понять, какой марки силикатный кирпич подходит для необходимой цели.

Плотность и вес

Силикатный блок изготавливается в 2 классах:

  • полнотелый;
  • пустотелый.

Соответственно классу меняется плотность. Пустотелый камень характеризуется средней плотностью, ограниченной рамками от 1100 до 1500 кг на м3. Полнотелый кирпич обладает плотностью, превышающей 1500 кг на м3. Данная классификация характеризуется степенью заполнения объема камня твердым веществом.

Определяется плотность отношением объемного веса сухого вещества к его удельному весу, выражается в процентах. Прочая доля объема приходится на пустоты, поры. Вес камня находится в прямой зависимости от его плотности, размеров и формы. На вес материала оказывает воздействие не только процент плотности, но и уровень пористости. Стандарт веса по ГОСТ 530-2012 силикатного белого кирпича таков:

  • рядовой одинарный — 3,2 кг;
  • полуторный — 3,7 кг;
  • двойной — 5,4 кг;
  • лицевой полуторный — от 3,7 до 4,3 кг;
  • двойной — до 5,8 кг.

Прочность

Показатель для материала регулируется ГОСТ 379-2015. На прочность силикатный блок проверяется при изгибе и сжатии. По этим данным материал разделяют по классам прочности, приведенным в таблице.

МаркаПредел прочности, МПа
При сжатииПри изгибе
Все изделияПолнотелый кирпичПустотелый кирпич
3003042,4
250253,52
200203,2,8
17517,511,6
150152,71,5
12512,52,41,2
1001021
507,51,60,8

Указанные значения предельны, при них материал разрушается. Согласно ГОСТ, минимальный класс для лицевого кирпича — 125. Прочнее сжатие будет у материала марки М300.

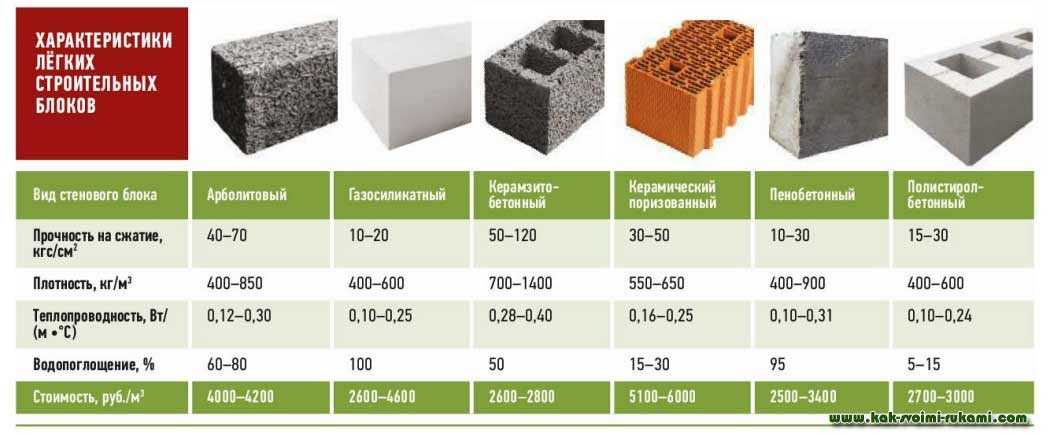

Теплопроводность

Критерий описывает число единиц тепла, проходящих через препятствие из материала толщиной в 1 м. Этот параметр у силикатного материала не на высоте, зданиям из него необходимо обязательное утепление, иначе толщина стены должна достигать больших размеров. По стандарту кирпичного требования полнотелый силикатный кирпич имеет теплопроводность 0,65 — 0,88 Вт/м*С, параметр у пустотелого — 0,56-0,81 Вт/м*С. Имеются некоторые способы, с помощью которых возможно увеличить способность к сохранению тепла:

  1. использование специализированных добавок;
  2. создание в теле сырья искусственных пустот;
  3. применение теплоизолирующего покрытия наружной части материала;
  4. добавление в качестве наполнителя керамзитового песка.

Необходимо заметить, что чем плотность камня выше, тем ниже процент водопоглощения. Последнее влияет на коэффициент теплопроводности.


Морозостойкость

Критерий морозостойкости зависит от числа циклов полного замораживания и оттаивания. Признаков разрушения строительного материала, таких как рассыпание, расслоение, быть не должно. Прочность же может уменьшиться не более чем на 20%. Совсем недавно в материал при изготовлении стали добавлять дисперсные фракции, чтобы предупредить замерзание влаги в микрокапиллярах.

Требования по морозостойкости к сырью серии М150 и выше предъявляются только в случае использования для облицовки построек. Материал должен пройти 25 циклов испытаний без уменьшения прочности более чем на 20%. Морозостойкость силикатного кирпича зависит в основном от морозостойкости цементирующего вещества, которая в свою очередь определяется его плотностью, микроструктурой и минеральным составом новообразований.

Водостойкость

По ГОСТ предельным является значение в 6%. При наибольшем поглощении влаги этот критерий достигает 11%, материал теряет в прочности. В районах с постоянной сыростью, дождливостью применение силикатных блоков не рекомендуется. Не используются они в регионах с высоким уровнем грунтовых вод. Силикатный блок нуждается в защите — при сооружении фундамента, при кладке стен для влажных помещений, при возведении открытых незащищенных конструкций. В противном случае он утрачивает свое главное свойство — прочность.


Пожаробезопасность

Пожарная безопасность домов, строений, конструкций зависит от способности строительных материалов выдерживать воздействие высоких температур и противостоять открытому огню. Силикатный блок — негорючее сырье. Подобный материал из-за высокой огнестойкости используют при возведении каналов для вентиляции. Однако кроме огнеупорной марки М300 применять материал для изготовления печей, каминов нельзя, температура в 500°С станет критичной, камень начнет рушиться.

Радиационная активность

Критерий регламентирует стандарт ГОСТ 30108-94. Согласно его требованиям, активность естественных радионуклидов должна не превышать 370 Бк/кг. Опасность радиоактивных строительных материалов в том, что исходящее от них излучение может ухудшать экологию помещения. Вследствие этого людей беспокоят:

  1. головные боли;
  2. аллергия;
  3. слабость.

Но уровень радиационного фона при использовании такого рода сырья не превышает безопасных пределов. По величине излучения блок отличается минимальными показателями в сравнении как с природными, так и с искусственными строительными материалами.

Экологичность

Камень изготавливается из природного сырья, техника производства коренным образом не меняет исходных характеристик. Экологически чист материал из-за составляющих:

  • песок;
  • известь.

Такое сырье безопасно для человека и для окружающей среды, оно не содержит вредных для здоровья компонентов. Силикатный блок, имеющий свойства и характеристики, описанные выше, является достаточно востребованным строительным материалом.

ASTM C73-10 — Стандартные технические условия на силикатно-кальциевый кирпич (известково-песчаный кирпич)

ASTM C73-10 — Стандартные технические условия на силикатно-кальциевый кирпич (известково-песчаный кирпич)
