Уклон плоских крыш — База знаний ТЕХНОНИКОЛЬ

Уклон крыши необходим для эффективного отвода воды с поверхности ската.

При нарушении уклона крыши образуются застойные зоны, которые способствуют сокращению срока службы водоизоляционного ковра.

Крыша с большим уклоном «прощает» мелкие ошибки при монтаже и увеличивает срок службы конструкции.

В чем измеряется уклон крыши

Уклоном называют величину крутизны ската крыши.

Если представить крышу в разрезе, то получится прямоугольный треугольник. Уклоном будет считаться тангенс угла α, который равен отношению противолежащего катета к прилежащему.

Уклон может измеряться в градусах – °, процентах – %, а также может быть выражен коэффициентом уклона i.

Крыши с уклоном до 12° принято считать плоскими, а с уклоном 12° и более — скатными.

Перевод уклона из градусов в проценты

Для перевода уклона из градусов в проценты следует тангенс угла в градусах умножить на 100:

Для перевода уклона из процентов в градусы следует вычислить функцию арктангенса угла в процентах, умноженного на 0,01:

Сводная таблица с уклонами в различных величинах



Коэффициент уклона, i	Угол наклона, °	Наклон, %
0,008	0,5	0,8
0,01	0,6	1,0
0,015	0,9	1,5
0,02	1,1	2,0
0,03	1,7	3,0
0,05	2,9	5,0
0,10	5,7	10,0
0,12	6,8	12,0
0,15	8,5	15,0
0,20	11,3	20,0
0,25	14	25,0
0,30	16,7	30,0
0,45	24,2	45,0
0,60	31	60,0
1,00	45	100,0

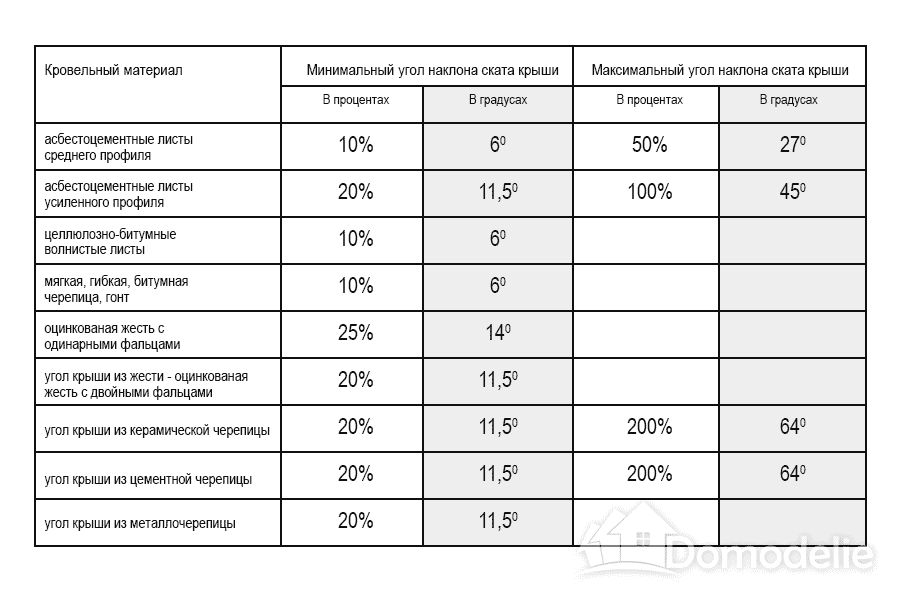

Минимальный уклон крыши

В соответствии с действующими нормативными документами в строительстве, устройство скатов крыши необходимо выполнять с уклоном не менее 1,5% (i=0,015, 0,9°), т. е. 1,5 см подъема ската крыши на 100 см длины.



Уклон плоской кровли — разуклонка и минимальный угол (фото, видео)

Так как плоская кровля, используемая для перекрытия офисных зданий, промышленных объектов и жилых домов, не имеет скатов, к качеству гидроизоляции предъявляют повышенные требования. Чтобы избежать протечек используют от трех до пяти слоев материала, но ровная поверхность крыши не способна так эффективно отводить воду, как скатная. Из-за этого на ней образуются участки, где накапливается влага, они просыхают лишь в самые жаркие периоды года. В остальное время неиспаряющиеся лужи подвергают негативному воздействию гидроизоляционный слой, разрушая его.

Содержание статьи

• 1 Строительные нормы
  • 1.1 Разуклонка термоизолирующими материалами
  • 1.2 Разуклонка засыпным материалом
  • 1.3 Разуклонка бетонными смесями
  • 1.4 Разуклонка с помощью панелей
• 2 Контроль эффективности разуклонки
• 3 Видео-инструкция

Кроме того, в местах скопления влаги, оседают частички почвы и пыли, образуя своеобразный субстрат.

Ветром в эту благоприятную среду заносит семена, и они прорастают. Разрушая кровельный пирог. Для того, чтобы организовать отвод излишков влаги и их перемещение к водосточной системе закладывают уклон плоской кровли. Так что название «плоская» всего лишь фигура речи, на самом деле она ее поверхность расположена под небольшим углом, не заметным для глаза, без использования специального геодезического инструмента. Каким должен быть уклон и каким образом его можно создать, мы расскажем в этой статье.

Строительные нормы

Минимальный уклон плоской кровли регламентирует п. 4.3 СП 17.1333, принятый и одобренный в 2011 году. Он допускает угол наклона поверхности крыши в диапазоне 1,5-10% или 1-6 градусов. То есть наименьший уклон, разрешенный регламентом, 1,5% или 1 градус, он создает условия для перемещения воды к водосточным трубам и желобам, предотвращает застаивание. Более крутые углы используют редко, так как на большой площади крыши рулонные гидроизоляционные материалы соскальзывают к основанию.

Процесс создания уклона называют разуклонкой плоской кровли. Эту задачу выполняют раз личными способами, используя:

1. Термоизолирующими материал;
2. Засыпные материалы;
3. Легкие смеси бетона с засыпными материалами;
4. Легкие смеси бетона с полимерами.
5. Пластиковые панели

Важно! Уклон эксплуатируемой плоской кровли не должен превышать 3 градусов, так как его увеличение снижает безопасность использования.

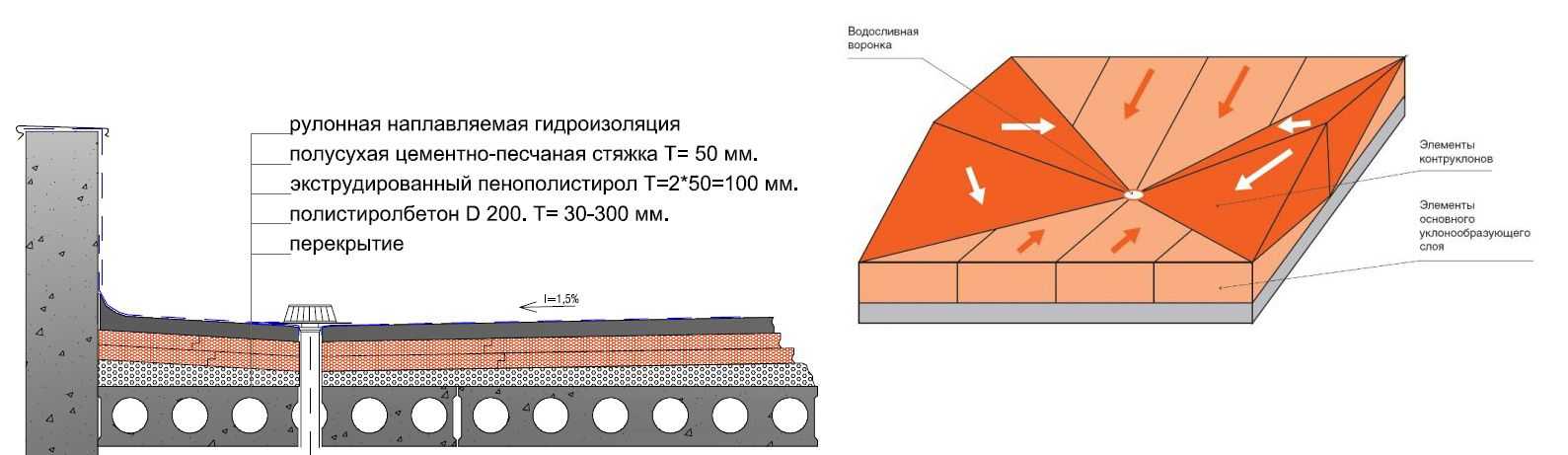

Разуклонка термоизолирующими материалами

Строение любой плоской кровли подразумевает наличие слоя термоизолирующего материала. Чтобы задать угол поверхности крыши, регулируют толщину утеплителя. Чтобы предотвратить сползание и сохранить заданный угол, его фиксируют к основанию кровли саморезами. Если основание крыши хорошо очищено, утеплитель к нему можно приклеить или использовать специальные опоры из пластика, схватывающие слои термоизолятора между собой.

Этот способ разуклонки имеет плюсы, он хорош тем, что:

• Стоит относительно дешево. Так как утеплитель итак необходим для формирования кровельного пирога, затраты увеличиваются лишь за счет приобретения клея или крепежных элементов.
• Достаточно точен. С помощью этого метода можно с большой точностью задать угол 1-4 градусов, вполне достаточный для эффективного водоотведения.
• Легкий вес. В отличии от большинства остальных способов, разуклонка плоской кровли с помощью утеплителя не требует усиления основания, так как термоизолирующий агент, чаще всего минеральная вата или пенополистирол, имеют низкую массу.

Разуклонка засыпным материалом

Создание угла наклона плоской кровле с помощью засыпного материала начинается с монтажа гидроизоляционного материала. В этой роли чаще всего выступает стеклоизол, это современный аналог рубероида на основе стеклоткани, благодаря чему он имеет повышенную прочность на разрыв, срок эксплуатации более 20 лет. На стеклоизол засыпают керамзит или перлит так, чтобы выдержать необходимый угол уклона. После этого засыпной материл накрывают пленкой из полиэтилена, расположенной полосами внахлест и укладывают остальные слои кровельного пирога согласно проекту.

Однако у этого метода создания уклона плоской кровли есть минусы:

• Гранулы крупного размера (более 20 мм) не позволяют точно соблюсти задаваемый угол сделать его плавным.
• Засыпной материал невозможно жестко зафиксировать, отчего он с течением времени смещается. При чем это может произойти еще на этапе формирования кровельного пирога, если не залить керамзит цементным молоком. Однако в этом случае увеличивается время, затрачиваемое на высыхание.
• Засыпка производится практически на глаз, поэтому соблюсти точный угол наклона невозможно.
• Из-за большого веса засыпного материала требуется усиление бетонного основания крыши.

Разуклонка бетонными смесями

Чтобы задать уклон плоской крыше можно использовать смеси на основе бетона. Этот способ не подходит для реконструкции или частичного ремонта, его можно использовать лишь для вновь создаваемых крыш. Для того чтобы сделать разуклонку крыши бетонными смесями требуется специальное оборудование и высококвалифицированные работники. Применяют два вида бетонных смесей:

• С добавлением керамзита и перлита, шлака.
• С добавлением полимерных материалов.

У этого способа всего два минуса: высокая стоимость, складывающаяся из оплаты труда высококвалифицированных рабочих и дороговизны полимеров, а второй – большой вес бетона, увеличивающий нагрузку на основание крыши.

Разуклонка с помощью панелей

Самый инновационный способ задания угла наклона крыше – использование специальных панелей из пластика. Их, словно частички детского паззла, собирают и укладывают на предварительно подготовленное основание, а затем заливают жидкой резиной. Разная толщина панелей обеспечивает максимально точное соблюдение угла наклона поверхности. Но и у этого способа есть свои особенности:

1. Высокая стоимость панелей. Ввиду того, что метод этот в России используют не так давно, отечественные производители еще не ввели их в свой ассортимент. По этой причине приходится использовать дорогостоящие импортные расходные материалы.
2. Скорость монтажа. Так как во время укладки панелей, их не нужно скреплять саморезами, выверять угол специальными приборами, разуклонка производится в самые короткие сроки.
3. Комплексное использование панелей и жидкой резины позволяют произвести одновременно теплоизоляцию и гидроизоляцию, что также ускоряет процесс строительства и ремонта крыши, с приближением осени это качество становится решающим в выборе технологии разуклонки.

Контроль эффективности разуклонки

Чтобы проверить качественно ли выполнена разуклонка и эффективно ли отводится вода с поверхности крыши, пользуются одним из двух способов:

• Инструментальный. Для этого требуется специальный прибор, имеющийся в арсенале геодезистов и строителей, уклономер. Его конструкция состоит из нескольких металлический реек с нанесенными на них разками и маятником. Главную рейку устанавливают перпендикулярно коньку, а маятник показывает уклон на шкале.

• Практический.
  Этот способ активно используют строители, чтобы убедится, что уклон достаточен для отведения воды. Для проверки берут ведро воды, выплескивают его и наблюдают за ее передвижением. Если вода быстро стекает к водосточной системе, не образуя застоев, разуклонка выполнена правильно. Этим способом можно пользоваться и в частном строительстве, ведь он наглядно показывает качество выполненных работ.

Выполненная согласно строительным нормам разуклонка плоской кровли защищает верхние этажи от протечек и продлевает срок ее эксплуатации.

Видео-инструкция

Минимальный уклон крыши, разрешенный для любого кровельного материала (2023)

Автор: Джек Грей, редактор Roof Online • Последнее обновление: 16 января 2023 г.

Содержание

• Введение. Минимальный уклон крыши
• Рекомендуемый минимальный уклон крыши
  • Более крутые крыши работают лучше
• Минимальный уклон крыши и строительные нормы и правила
• Об этой таблице минимального уклона крыши
• Таблица: Минимальные допустимые уклоны крыши по коду
• Связанные страницы

Использование определителя уклона для определения уклона крыши. Важно соединить отдельные черепицы, чтобы получить точные показания.

Введение: Минимальный уклон крыши

Для каждого типа крыши существует минимальный уклон крыши, разрешенный нормами. Минимальный уклон крыши для кровельного материала или кровельной системы, предписанный строительными нормами, предназначен для обеспечения того, чтобы крыша работала должным образом.

Из-за того, что различные материалы или конструкции кровли защищают от воды, некоторые типы кровли просто не работают должным образом, если они имеют слишком низкий уклон (или слишком высокий, но это почти никогда не проблема).

По-настоящему плоская крыша с нулевым уклоном (ровная крыша) нежелательна и вообще запрещена нормами. Некоторый минимальный уклон необходим для того, чтобы вода могла стекать с крыши.

На плоской крыше малейший прогиб настила или любое препятствие приведет к скоплению воды на верхней части крыши. Длительное застой воды губителен практически для любого типа кровельного материала.

Минимальный уклон крыши, разрешенный нормами для любого типа крыши, составляет ⅛-in-12 (0,60 градуса) и применим только к системам крыши из каменноугольной смолы. Каменноугольный пек представляет собой интересный случай, так как он также имеет очень низкий максимальный рекомендуемый уклон крыши (½ из 12).

Все остальные материалы для плоских крыш  требуют минимального уклона не менее ¼-in-12 (1,19°), поэтому плоские крыши называют крышами с малым уклоном.

Крутые (или «скатные») кровельные покрытия имеют гораздо более широкий диапазон минимальных уклонов. Для битумной черепицы требуется минимальный уклон 2:12 при двойном нанесении подкладочного слоя и 4:12 в противном случае.

Для большинства других скатных кровельных материалов , таких как глиняная черепица или металлические панели, требуется минимальный уклон от 2½ дюймов 12 до 4 дюймов 12.

Читайте дальше, чтобы узнать больше о требованиях к уклону крыши, или прокрутите до конца, чтобы увидеть таблицу минимального уклона крыши со всеми различными кровельными материалами.

Несмотря на то, что строительные нормы и правила устанавливают минимальный уклон, допустимый для материала в целом, для конкретных кровельных материалов могут быть другие значения  рекомендуемые   минимальные уклоны. Вы всегда должны проверять спецификации продукта производителя для фактического продукта, который вы собираетесь использовать, и всегда следовать инструкциям производителя по установке.

Если кровельный материал установлен на крыше с меньшим уклоном, чем указано производителем, это почти всегда аннулирует гарантию . Вы этого не хотите!

Рекомендованный производителем наклон следует рассматривать как требование для гарантийных целей.

Рекомендуемый производителем минимальный уклон особенно важен при использовании металлических кровельных изделий, таких как металлические кровельные системы со стоячим фальцем. Эти продукты имеют множество профилей, методов крепления, стилей швов, нахлестов и соединений, которые могут играть роль в определении диапазона склонов, на которых эти продукты будут работать должным образом.

Минимальный рекомендуемый производителем уклон или уклон   для конкретного продукта часто будет круче, чем минимум, требуемый кодом для этой общей категории кровельного материала.

Более крутые крыши работают лучше

Как правило, более крутая крыша работает лучше и служит дольше, чем крыша с более низким уклоном.

Более крутая крыша будет быстрее и полнее сбрасывать воду и снег, и с меньшей вероятностью на крыше будет скапливаться мусор, такой как листья деревьев. Они также, как правило, меньше подвержены воздействию вредных ультрафиолетовых лучей солнца в течение дня, чем менее крутая крыша.

Минимальный уклон крыши и строительные нормы и правила

Для каждого типа   кровельного материала вы можете увидеть фактический язык, используемый в модели 2021  Международных строительных норм и правил  , на веб-сайте UpCodes.

Нажмите здесь, чтобы ознакомиться с Разделом 1507 (Требования к кровельным покрытиям).

Чтобы перейти к подразделу для вашего типа материала, щелкните название материала в указателе кодов в левой части страницы (возможно, вам придется щелкнуть слова «Раздел 1507», чтобы открыть подменю раздела). открыть).

Чтобы узнать фактический язык модели 2021  International Residential   Code , нажмите здесь, чтобы просмотреть Раздел R905 (Требования к кровельным покрытиям).

Обратите внимание, , что типовые строительные нормы и правила часто изменяются, когда они принимаются штатами, и даже городские власти могут вносить в них дополнительные изменения. Это может повлиять на требования к минимальному углу наклона крыши в вашем регионе. Вы всегда должны проверять свой фактический местный код, прежде чем принимать какие-либо решения о вашем кровельном проекте.

Об этой таблице минимального уклона крыши

В следующей таблице показан минимальный требуемый (допустимый) уклон крыши для каждого типа кровельного материала, указанного в коде.

Приведенные здесь значения (за исключением соломы) взяты из типовых Международных строительных норм и правил, которые составляют основу почти всех строительных норм и правил в Соединенных Штатах.

Хотя многие юрисдикции принимают измененную версию кодекса, поправки редко касаются уклона крыши. Тем не менее, нет никаких гарантий, что этого не произойдет, поэтому вам всегда следует обращаться в местный орган по нормам и правилам на предмет внесения местных поправок в правила, которые влияют на требуемые минимальные уклоны крыши.

Таблица: Минимальные допустимые уклоны крыш по коду

Если вам нужна помощь  в определении уклона  или уклона вашей крыши, мы рекомендуем  этот определитель уклона на Amazon . Это очень недорого и очень точно.

Если вы хотите узнать наклон чего-либо с удивительной точностью и вам нравятся новые классные инструменты, вам стоит попробовать этот цифровой уровень.

Это может быть слишком дорого для того, что вам нужно, но это то, что используют профессионалы. Он сообщит вам уклон вашей крыши в градусах, подъеме / подъеме или процентах и ​​автоматически преобразует одно в другое.

11,77° 18 40 Глиняная плитка -12. ) 70147.

Минимальный наклон для кровельных материалов , как требуется Международный строительный кодекс или международный жилой код
Roofing Mation X-в-12)	Минимум Требуемый уклон: Эквивалент градусов
Асфальтовая черепица	4-в-12	18,43°
Асфальтовая черепица с специальными требованиями подложки	2-в-12	9,46 °
встроенная крыша, Asphalt	¼-in		40147 40147 40147 40147 40147 40147 40147 40147 40147.
Застроенная кровля, каменноугольная смола	⅛-in-12 (0,125-in-12)	0,60° -12	18,43°
Глиняная плитка, бочка, цельная или состоящая из двух частей With Special Underlayment Requirements	2½-in-12 (2. 5-in-12)	11.77°
Clay Tile, Barrel, Spanish or S-Shaped	4-in-12	18.43°
Глиняная плитка, бочкообразная, испанская или S-образная Со специальными требованиями к подкладке	2½-дюйм-12 (2,5-дюйм-12)	11,77°
18,43°
Глиняная плитка, плоская With Special Underlayment Requirements	2½-in-12 (2.5-in-12)	11.77°
Concrete Tile, Barrel, Mission or Two-Piece	4-in-12	18.43°
Бетонная плитка, цилиндрическая, многоцелевая или состоящая из двух частей Со специальными требованиями к подкладке	2½-in-12 (2,5-in-12)	11,77°
Фасонный	4 дюйма 12	18,43°
Бетонная плитка, ствол, испанский или S-образный с специальными требованиями подложки	2½ в 12 (2,5-в-12)	11,77 °
. in-12	18.43°
Concrete Tile, Flat With Special Underlayment Requirements	2½-in-12 (2.5-in-12)	11.77°
EPDM Membrane	¼-in -12 (0,25 дюйма-12)	1,19 °
3-й цементной черепицы	4-в-12	18,43 °
Металл: металлические панели на крыше .
Металл: панели металлической крыши с герметиком круга	½-в-12 (0,5-в-12)	2,39 °
металл: металлическая крыша Tilles (Metal Shiples 9014. 3-в-12	14,04°
Металл: стоячий фальц	¼-in-12 (0,25-in-12)	1,19°
Металл: сталь с каменным покрытием (металлическая кровельная черепица) 3-90 148, замковая черепица 12	14,04 °
Модифицированный битум	¼-in-12 (0,25-в-12)	1,19 °
1,19 °
PPV
PPV
PPV-	1,19°
Рулонная кровля, асфальт	1-в-12	4.76°
Slate Roofing	4-in-12	18.43°
Spray Polyurethane Foam	¼-in-12 (0.25-in-12)	1.19°
Синтетическая черепица/сланец/плитка («Композит», пластик)	4-в-12	18,43°
Синтетическая черепица/шифер/плитка («Композит», пластик)	3-в-12	14,04 °
Солома (см. Примечание ниже)	12-в-12	45 °
TPO Membrane
TPO
TPO
TPO
Wood (Cedar) Shakes	4-in-12	18.43°
Wood (Cedar) Shingles	3-in-12	14.04°

Note: Thatched крыши не упоминаются в Международном строительном кодексе. Минимальный уклон, указанный для соломы в таблице, основан на передовых стандартах, распространенных в сообществе по покрытию соломы.

---

Об авторе

Джек Грей является главным консультантом по крышам и вице-президентом Moriarty Corporation, отмеченной наградами консалтинговой фирмы, основанной в 1967 году. Он также является редактором веб-сайта Roof Online.

Г-н Грей имеет более чем 25-летний опыт работы в кровельной отрасли, с обучением и практическим опытом в области безопасности крыши, осмотра крыши, оценки состояния крыши, оценки, проектирования и спецификации крыши, монтажа крыши, обеспечения качества, обслуживания и ремонта крыши, и управление кровельными активами.

В 2009 году он получил профессиональный сертификат зарегистрированного наблюдателя на крыше (RRO).

Он также служил пехотным парашютистом в 82-й ^-й -й воздушно-десантной дивизии и учился в Корнельском университете. Читать полную биографию.

---

Связанные страницы

• Строительные нормы и крыши
• Полный список типов крыши
• Как долго каждый тип крыши длится
• 0014
• Уклон крыши в градусах  •  Градусов в градусах уклона крыши  •  Справочные таблицы

Насколько крута крыша? Уклоны крыши из различных материалов – tomspriggs

При проектировании пристройки, нового дома или даже садового сарая важным фактором является угол или уклон крыши. Здесь, в Великобритании, крыша в основном имеет дело с дождевой водой (а не с сильными снеговыми нагрузками, солнцем пустыни, лесными пожарами или нелепыми скоростями ветра). Им придется справляться с солнечным светом, колебаниями температуры, ветровой нагрузкой, соленым морским воздухом и случайными снеговыми нагрузками, но обычно они не являются главными при выборе дизайна.

В самом упрощенном виде, вода должна стекать с крыши, звучит как очевидный момент, но об этом можно забыть при работе с «плоскими» крышами!!

Угол или наклон крыши определяют, какие материалы подходят. И наоборот, иногда предпочтительный материал ограничивает диапазон возможных углов. Например, прямолинейная пристройка с навесом, такая как эта, ограничена окнами первого этажа и высотой нового карниза (положение желоба). Полученный треугольник между этими фиксированными точками дает максимальный уклон крыши. В примере по ссылке уклон крыши был построен под углом 18˚. Это обычно считается слишком мелким для природного сланца, но подходит для искусственных «сланцев», поскольку они более плотно прилегают друг к другу.

Риск заключается в том, что дождь с ветром может попасть между шиферами, и эффект капиллярного действия втянет влагу вверх и внутрь. При температуре 18˚ доступны более простые (и недорогие) зенитные фонари, на которые распространяется гарантия. Меньший уклон крыши позволил бы сделать более высокие карнизы или опустить подоконники верхнего этажа (если бы они были в здании) или позволить пристройке выступать дальше в сад. Однако более мелкий уклон уменьшил бы возможные материалы крыши и ограничил бы доступные открывающиеся кровельные фонари, которые не будут протекать.



Каждый материал имеет разный минимальный (наименьший из возможных) уклон крыши, и у большинства из них есть максимальный, но в нормальных ситуациях максимальный редко превышается. Ниже я перечислил ряд материалов и их соответствующие типичные минимальные шаги. У каждого производителя разные рейтинги, и у каждого есть небольшие различия, но это представляет собой достойное руководство для примерной работы.





ПЛОСКИЕ КРЫШИ

Согласно стандарту BS6229:1982 плоская крыша имеет высоту 10° (1 дюйм 6) или меньше. На самом деле большинство людей называют плоские крыши гораздо более плоскими, чем это, а уклоны до 10˚ обычно называют крышами с мелким уклоном. Угол или шаг плоской крыши обычно называют «падением».

Плоские крыши редко бывают идеально плоскими и должны иметь уклон 1 дюйм 80 или приблизительно 0,7˚ для отвода дождевой воды. Тем не менее, рекомендуется расчетный шаг падения 1 дюйм 50 (около 1,1˚) с учетом допусков на площадке и прогиба конструкции, чтобы избежать риска затопления.

Мембрана из стеклопластика = Мин. 1 дюйм 80 или приблизительно 0,7, хотя затопление не повлияет на материал и может быть равно 0˚ ˚

Войлок = Мин. 1 дюйм 80 или приблизительно 0,7˚

Свинец = Мин. 1 дюйм 80 или приблизительно 0,7˚, Для свинцовых крыш потребуются ступени для размещения деформационных швов, подверженных атмосферным воздействиям, чтобы справиться с расширением и сжатием

Зеленая жилая крыша = Обычно менее 8˚. Специализированные поставщики немного различаются, но, как правило, слои живой кровли укладываются на один слой.

Неглубокие или низкокаванные крыши

Профилированные металлические лист = Обычно 1,5 ° Минимальный падение

Стоящий цинк. шов = обычно 6˚

Стекло (патентованный тип остекления) = от 5˚, но рекомендуется 15˚.

Стеновые крыши

CEDAR Shingle = 14 °

Слушенность изготовленного изготовления = с низким уровнем 15 AS-17 °

Contrate Interlocking Plane = 17,5 °

Natural Slate 70007 .
