Как сделать модель самолёта из потолочного пенопласта
В данной статье я покажу как сделать летающую модель самолёта из потолочной плитки. Для того, чтобы выполнить работу нам понадобятся следующие материалы и инструменты:
- Потолочная плитка
- Чертёж (показан чуть ниже)
- Спичка
- Клей Титан или ПВА
- Ручка
- Шило
- Канцелярский нож
- Прищепки
- Кусочек пластилина
- Иголки
- Мелкая наждачная бумага
Шаг 1: вырезаем шаблоны по чертежу.
Шаг 2: прикладываем вырезанные шаблоны к плитке , обводим и вырезаем.Все детали кроме детали 1 (они все подписаны на чертеже) вырезаем по 2.
Шаг 3: Обрабатываем детали 1 и 4 наждачной бумагой.
Шаг 4: склеиваем их как показано на фото и закрепляем иголками. Для более быстрого высыхания кладём склеенные части на батарею.
Шаг 5: детали 2 и 3 надо склеить между собой и зажать прищепками. Так же кладём их на батарею.
Шаг 6: после полного высыхания частей 2 и 3 с помощью наждачной бумаги подгоняем их под общий профиль.
Шаг 7: снимаем с батареи части 1 и 4 и приклеиваем к ним другие части как показано на фото.
Шаг 8: когда все детали склеятся, в нижней части носа самолёта надо проделать отверстие шилом и вклеить туда спичку без серной головки. Лишняя длина спички обрезается.
Шаг 9: прилепляем к носу самолёта небольшой кусочек пластилина. Он нужен для того, чтобы самолёт не затормаживался воздухом.
Шаг 10: для запуска самолёта нам потребуется специальная рогатка. Чтобы её сделать нужны:
- небольшой брус длиной с кулак
- шило
- винт
- резинка
Брус с помощью наждачной бумаги закругляется. В верхней плоскости по центру делается небольшое отверстие шилом куда будет вкручивается болт. Болт вкручиваем не до конца, оставляем расстояние между бруском и шляпкой болта 3 мм. На этом месте завязываем резинку 3-4-мя узлами. К сожалению нет фото как её делал (делал года 3 назад).
Шаг 11: украшение самолёта. Самолёт можно покрасить перманентными маркерами. Если красить краской то он станет более тяжёлым.
Шаг 12: настраивание модели и устранение неполадок. Если самолёт при полёте быстро снижается — уберите немного пластилина или немного погните стабилизаторы вверх (находятся на конце самолёта, отмечены маркером). Если делает петлю — опустите стабилизаторы вниз. Если делает «бочку»(спиральные движения вокруг оси) — погните элерон (задний конец крыла) того крыла, в сторону которого делается «бочка». Если самолёт резко поворачивает в какую либо сторону — поверните заднюю часть килей(отмечены маркером, находятся на верхней части самолёта) в противоположную сторону. По остальным вопросам пишите в комментарии. В кампании друзей можно провести соревнования по этим моделям в длину. Также, такую модель самолёта сможет сделать каждый. Желаю успеха в создании этой поделки!
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Чертежи авиамоделей | Чертежи радиоуправляемых моделей самолётов
Хочешь первым узнавать о новых чертежах? Вступай в нашу группу ВКонтакте.
Читать описание | Добавить комментарий Читать описание | Комментарии к записи Piaf отключены| Тип: паркфлаер, тренер | |
| Двигатель: электрический | |
| Материал: пенопласт | |
| Размах: 750мм | |
| Длина: 590мм | |
| Вес: 210 — 250г | |
| Автор: Hilmar Lange | |
| Источник | |
| Формат: PDF векторный | |
| Скачать чертеж |
| Тип: паркфлаер | |
| Двигатель: электрический | |
| Материал: пенопласт | |
| Размах: 708мм | |
| Вес: 320г | |
| Автор: Hilmar Lange | |
| Источник | |
| Формат: PDF | |
| Скачать чертеж |
| Тип: копия или полукопия | |
| Двигатель: электрический | |
| Материал: бальза | |
| Размах: 1524мм | |
| Вес: 1810 — 2720г | |
| Автор: Derek Micko | |
| Источник | |
| Формат: PDF | |
| Скачать чертеж |
Как сделать самолет из пенопласта
Бумажные самолетики являются незаменимым атрибутом школьных развлечений. Но небольшую модель самолета, которая будет хорошо летать, можно собрать и из пенопласта. Для этого понадобится набор простых инструментов и клей. На изготовление модели уйдет несколько минут, а наслаждение от нее можно получать часами. Кроме того, ребенок получит дополнительные навыки и с пользой проведет время.
Требуемые материалы
Для сборки модели самолета потребуются такие материалы:
- тонкий лист пенопласта, можно использовать потолочную плитку;
- клей для пенопласта;
- модельный нож;
- линейка;
- карандаш или маркер;
- картон;
- наждачная бумага;
- острые ножницы.
Клей для пенопласта необходимо подобрать такой, который не будет деформировать и разрушать его. Это может быть «Титан» или «88» клей. Наждачная бумага должна иметь минимальную зернистость, чтобы снять лишь небольшой слой пенопласта в процессе обработки. Для нанесения контуров можно использовать простой карандаш, но маркер будет лучше заметен. Дополнительно потребуется клей-карандаш для перенесения чертежей на картон.
Создание элементов
Для начала процесса потребуется распечатать чертеж деталей самолета, который приведен на иллюстрации выше. На некоторых деталях самолета стоит цифра, указывающая на количество элементов, которые потребуется изготовить впоследствии.
После того как чертеж будет распечатан, необходимо аккуратно вырезать каждую деталь. Чтобы их было проще перенести на пенопласт, предварительно потребуется приклеить каждую из них на лист картона и снова вырезать. Это увеличит прочность детали и облегчит работу с ней. Приклеивать деталь самолета на картон необходимо с помощью клея ПВА или клея-карандаша. Второй способ предпочтительнее, т. к. в этом случае не придется ждать высыхания клея.
После того как все детали самолета будут приклеены на картон, их можно приложить к подготовленному листу пенопласта и зафиксировать булавками, чтобы в процессе повторения контура не произошло смещение детали.
Разместить детали стоит как можно плотнее, чтобы рационально использовать пенопласт. Оставшуюся часть можно пустить на другую модель самолёта.
Детали самолета проще всего вырезать модельным или канцелярским ножом, точно ведя его по начерченным контурам. Если ребенок недостаточно взрослый, то выполнять такую работу ему стоит только под надзором взрослых, чтобы не нанести себе увечий. Количество деталей вырезается в согласии с указаниями, нанесенными на чертеже. Закругленные элементы можно вырезать ножницами или выжигателем, если последний есть в наличии.
Сборка конструкции
Как только все элементы будут готовы, можно приступить к сборке изделия. Первым делом на фюзеляже, отмечается место, где будет установлен стабилизатор. Соответствующая пометка есть на чертеже, поэтому ее можно просто перенести.
Далее ножом по отметке делается прорезь, которая по размерам должна соответствовать ширине стабилизатора. На стабилизатор наносится небольшое количество клея для пенопласта и он устанавливается на свое место, как показано на фото выше.
Следующим шагом для сборки самолета необходимо с двух сторон к основе приклеить детали с кабиной. Их должно быть две, и они отличаются наличием выступающего элемента сверху. Клей необходимо наносить небольшим слоем по всей плоскости элементов, чтобы добиться хорошей адгезии.
Сверху на элементы с кабиной самолета приклеиваются детали без кабины. Их также должно быть две и они отличаются от предыдущих только отсутствием соответствующего выступа. Делается это для того, чтобы увеличить общую толщину самолета для лучшей аэродинамики.
С помощью картонной выкройки на корпус самолета переносится метка для расположения крыла. По метке ножом делается сквозная прорезь. Ее размер не должен превышать толщину листа, чтобы его можно было хорошо зафиксировать внутри.
Крыло изначально не вставляется до конца. Делается это для того, чтобы можно было намазать его клеем с двух сторон, только после нанесения клея, можно выровнять крыло так, как оно должно быть установлено.
Чтобы модель обладала лучшей аэродинамикой, необходимо избавиться от острых углов. В этом поможет канцелярский нож и мелкая наждачка. Первым делом углы аккуратно срезаются ножом. Слой должен быть минимальным, чтобы не повредить конструкцию. После этого необходимо обработать изделие мелкой наждачкой, чтобы придать ему завершенный вид.
Модель будет запускаться с использованием специального приспособления. Поэтому для него необходимо сделать небольшой курок. Для этого потребуется отрезок шпажки, которая фиксируется прямо перед крыльями под углом в 45 градусов.
Нос самолета дополнительно покрывается клеем. Это придаст ему большей жесткости, и передняя часть не будет деформироваться при падении. Кроме того, это создаст дополнительный груз для балансировки.
Катапульта для запуска собирается из рыболовной резинки, небольшой палочки и изоленты.
Резинку необходимо сложить петлей, как показано на фото, и зафиксировать на палочке посредством изоленты. Перед запуском модели из катапульты необходимо сделать так, чтобы самолет планировал. Он вручную запускается несколько раз, чтобы определить, какой части необходимо добавить вес, чтобы модель планировала.
Для запуска модели необходимо установить часть шпажки в резинку, натянуть ее и отпустить. Запускать самолет необходимо параллельно земле, это даст подъемную силу, и он взлетит. Если запускать его вверх, то он будет падать в землю. Чтобы модель было проще найти после запуска, необходимо раскрасить ее в яркие цвета, которые не будут сливаться с окружающей обстановкой. Полное видео сборки размещено ниже.
Резюме
Как видно, процесс сборки не вызывает особых сложностей. Кроме того, для создания такой модели не потребуется значительных средств. В большинстве случаев все эти материалы есть под рукой у хозяина. На основе этой модели можно разработать свою с большей дальностью и высотой полета. Можно экспериментировать с материалами, добавляя в конструкцию небольшие части из древесины, например, для усиления фюзеляжа.
Как сделать самолёт 🤡 из пенопласта своими руками: чертежи летающей модели
Летающий самолет, конечно, можно приобрести в магазине детских товаров. При этом за игрушку нужно платить деньги, а потом она поломается. Куда как интереснее сделать модель своими руками из подручных материалов, а затем посоревноваться в дальности полета самолетиков с другом, если он отважится соорудить такой же. Так что давайте учиться, как сделать самолет из пенопласта.
Готовим инструмент и материалы для самолета из пенопласта
Для создания модели самолета своими руками нам понадобятся:
- потолочная плитка из пенопласта;
- специальный клей для пенополистирола;
- нож;
- прищепки;
- иголки или булавки;
- наждачная бумага;
- одна спичка;
- карандаш;
- тетрадный лист в клеточку для подготовки чертежа;
- деревянная палочка;
- резинка для рогатки.
Вырезаем самолетик по шаблону и клеим своими руками
Моделированием лучше заниматься на столе, предназначенном для технического творчества. Резать пенопласт следует на ровной поверхности, удобно использовать лист пластика или фанеры. Последовательность действий следующая:
- Прежде всего необходимо сделать чертежи деталей будущей авиамодели из пенопласта. С помощью приведенного ниже фото можно перечертить их на клетчатой бумаге. Всего имеется 4 вида деталей, 3 из которых нужно изготовить в двойном экземпляре.
- Когда чертежи готовы, можно вырезать шаблоны необходимых деталей.
- Далее прикладываем шаблоны к пенопластовой плитке и обводим их по контуру. Как видно, все заготовки, кроме основной, самой большой, нужно разметить по два раза.
- Материал лучше всего режется канцелярским ножом, при этом его лезвие лучше держать практически параллельно плоскости, чтобы края получались ровными. В результате получаются вот такие детали.
- Каким бы идеальным не был рез, в некоторых местах все равно необходимо подправить наши заготовки. Здесь пригодится наждачная бумага, с помощью которой нужно обработать все детали.
- Теперь берем хвостовые детали, которые имеют форму прямоугольной трапеции, и приклеиваем их на заднюю часть хвостовой заготовки, параллельно друг другу. Чтобы зафиксировать их в процессе склейки, можно использовать иголки или булавки. Для быстрого высыхания необходимо разместить заготовку на батарее или на солнце.
- Остальные два типа деталей тоже нужно склеить между собой — длинную с длинной, короткую с короткой. Для лучшего скрепления их лучше сжать прищепками. После этого их также размещают на теплом месте для высыхания.
- Пока детали сохнут, можно сделать рогатку для запуска самолетика, которая будет служить мотором. Для нее понадобятся деревянная палочка и резинка. Палочка должна быть округлой, чтобы ее было удобно держать, а ее высота должна быть с кулак. Резинку можно использовать обычную, но достаточно упругую.
- Сверху в деревяшке нужно сделать надрез с помощью ножа или пилы. Его не надо делать излишне большим, но резинка должна вкладываться туда с некоторым усилием. По глубине разрез делают не больше 1-го сантиметра.
- Теперь в получившийся надрез вкладываем резинку. Если она при натяжении выскакивает, можно закрепить ее с помощью клея.
- Достаем склеенные детали. С помощью той же наждачной бумаги их можно сделать абсолютно ровными в местах соединения.
- Приклеиваем готовые детали к основе. Вверху, где уже приклеены хвостовые направляющие, располагаем более короткую деталь, соответственно на нижней поверхности самолета должна быть деталь большей длины. Приклеивать их нужно строго по центру модели.
- Проделываем шилом или отверткой отверстие в стыке между нижними деталями у носа самолета и вклеиваем туда спичку под углом примерно 45-60 градусов. Головку спички нужно удалить, возможно ее понадобится укоротить.
- Далее берем небольшой кусочек пластилина и приклеиваем на нос самолета, чтобы немного утяжелить его в этом месте.
Авиамодель можно раскрасить
Настал момент, когда можно раскрасить наш самолет из пенопласта перманентными маркерами. При этом для окраски модели из пенопласта краску лучше не использовать, чтобы не утяжелять конструкцию. Логично нанести на самолет опознавательные знаки национальной армии. Можно выполнить оригинальный рисунок, как это сделали мы. Если несколько самолетов соревнуются на дальность, опознавательные знаки будут очень кстати.
Летающую модель из пенополистирола необходимо настроить
Теперь можно настроить наш пенопластовый самодельный самолет. Для этого нужно запустить его несколько раз, чтобы выявить неполадки и устранить их. Если авиамодель быстро снижается, нужно убрать немного пластилина или подогнуть края задних частей модели (они раскрашены красным). Если после этого пенопластовая модель начнет петлять, их стоит наоборот опустить.
Если при полете самолет совершает спиральные вращения вокруг своей оси, нужно подогнуть задний конец крыла, в сторону которого совершается вращение. При выполнении самолетом резких поворотов во время полета, нужно подогнуть заднюю часть деталей в виде трапеции в противоположную повороту сторону. По окончании настройки мы получим полностью готовый самолет, который можно запускать с помощью сделанной нами рогатки.
Получив необходимый опыт моделирования, можно соорудить более сложный вариант самолета из пенопласта по рекомендациям нижеследующего видеоролика. В данном случае наглядно демонстрируется, как отлаживать полет модели на практике.
Поделитесь с друьями!
Самолет из пенопласта — СУ-37
Привет всем любителям мастерить самодельные авиамодели! На улице становится все теплее, самое время сделать модель истребителя, например, СУ-37 и интересно провести время, запуская ее.
СУ-37 – один из лучших сверхманёвренных истребителей, предназначенных для завоевания господства в воздухе. Данный истребитель был создан в 1996 г. и благодаря своим летным и боевым качествам американскими специалистами назывался – повелитель неба. Дальность полета истребителя составляет 4000 км, скорость 2500 км/ч, высота на которую он может подняться 8000 км.
Одним словом, это достойный представитель семьи российских истребителей (смотрите «Самолет из пенопласта – истребитель F-22 Raptor«), модель которого также отличается хорошими летными качествами.
Материалы для создания самолета из пенопласта
Основным материалом для создания истребителя СУ-37 является тонкий (толщиной 4-5 мм) потолочный пенопласт, который имеет маленький вес и относительно прочную структуру. Также нам потребуются обычная шариковая ручка, железная линейка, клей для склеивания пенопласта (подойдет клей момент), канцелярский нож и мелкая наждачная бумага.
Вырезать детали из пенопласта лучше на старом столе, либо заблаговременно нужно подложить лист фанеры.
Мастерим самолет из пенопласта — СУ-37
Для того чтобы сделать самолет из пенопласта вам потребуется распечатать приведенные ниже схемы деталей самолета, склеить скотчем между собой листы, вырезать детали и приложив их к пенопласту обвести контуры ручкой. Затем канцелярским ножом аккуратно вырежете детали из пенопласта. Вырезать лучше под линейку, это позволит сделать детали с идеально ровными сторонами. После этого приступаем к подгонке деталей с помощью наждачной бумаги. На последнем этапе приступайте к склеиванию деталей. При склеивании старайтесь не использовать слишком толстый слой клея, это может привести к увеличению веса модели самолета из пенопласта и ухудшить его летные качества.
Схемы деталей самолета из пенопласта
Схема 1
Схема 2
Схема 3
Чертеж деталей самолета из пенопласта
После того, когда самолет из пенопласта склеен, можно приступать к его раскрашиванию и приданию ему вида боевого самолета.
А теперь предлагаем посмотреть видео мастер-класс «Как сделать самолет из пенопласта СУ-37».
Как? Вы еще не читали? Ну, это зря…
Самолетик из бумаги «Золотое жало»
Самолетик из бумаги «Меченосец»
Бумажные самолетики
Бумажные самолетики ч.2
Боинг 747 из бумаги
Как сделать самолет из пенопласта
Авиамодель из плитки для потолка
Кто из мальчиков не восхищается такими конструкциями, как самолеты? А изготовленные авиамодели из потолочной плитки своими руками – это отличный подарок для увлекающихся авиацией детей. Особенно если они принимали участие в сборке планера. Статья подскажет, как из потолочной плитки сделать простую модель самолета.
Блок: 1/5 | Кол-во символов: 351
Источник: https://sdelaipotolok.com/plitka/v-dizaine/aviamodeli-iz-potolochnoj-plitki-svoimi-rukami-481
Требуемые материалы
Для сборки модели самолета потребуются такие материалы:
- тонкий лист пенопласта, можно использовать потолочную плитку;
- клей для пенопласта;
- модельный нож;
- линейка;
- карандаш или маркер;
- картон;
- наждачная бумага;
- острые ножницы.
Клей для пенопласта необходимо подобрать такой, который не будет деформировать и разрушать его. Это может быть «Титан» или «88» клей. Наждачная бумага должна иметь минимальную зернистость, чтобы снять лишь небольшой слой пенопласта в процессе обработки. Для нанесения контуров можно использовать простой карандаш, но маркер будет лучше заметен. Дополнительно потребуется клей-карандаш для перенесения чертежей на картон.
Блок: 2/5 | Кол-во символов: 668
Источник: https://rusolymp.ru/raznoe/kak-sdelat-samolet-iz-penoplasta
Авиамоделизм
Конструирование моделей самолета — популярный вид технического спорта, который интересен школьникам, студентам, рабочим и инженерам. При этом каждый выбирает для себя класс авиамоделей, отвечающий его интересам.
В авиамоделизме выделяется три довольно больших отряда моделей самолетов, представленных в таблице:
| Класс модели | Особенности |

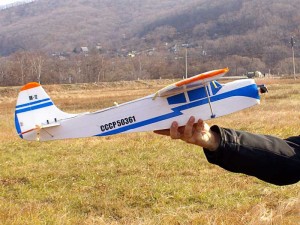

Строим свой самолет! Как построить модель самолета самому.
Вступление
На создание своего первого самолета меня толкнуло банальное безденежье и желание научиться летать. Так как подаренный мне моей девушкой китайский самолет ремонтировался нескончаемое количество раз и, в конце концов, пришел в неремонтоспособное состояние, а на покупку нового не хватало средств, то было принято решение построить собственный. Тем более что на форуме магазина modelsworld.ru, мне советовали поступить именно так. Изначально попытался скопировать фюзеляж своего китайского самолета, но постройка самолета требует хоть каких нибудь начальных знаний. Поэтому лучше иметь под рукой уже написанное более опытным конструктором пособие. А, тут еще ползая по Интернету в поисках подходящего самолета, наткнулся на статью «ParkFlyer 2 или наш ответ Piper’у и Cessn’е» автора Евгения Рыбкина (ссылка). Очень удачный для меня вариант: высокоплан, а значит более легкий и предсказуемый в управлении; радует и то, что самолет отечественный, так как в этом классе наши самолеты практически не представлены.
Прочитал статью, и хотя там несколько иной способ изготовления, решил строить именно по этому руководству. Правда, если сравнить оба варианта, то общее будет только название самолета — все-таки описание Евгения Рыбкина больше подходит для тех, у кого уже есть опыт постройки моделей и есть наличие необходимых материалов и инструментов. В некотором роде, мой пример выглядит, как «постройка самолета в не благоприятных условиях». Поэтому и внешне модели отличаются (Самолет Як-12 Евгения Рыбкина — слева, Мой вариант самолета Як-12 — справа):
Постройка моего самолета велась скорее интуитивно, чем по науке: не были произведены ни какие расчеты, не подобран двигатель, а воткнуто то, что было в наличии. Сказывается удаленность города, в котором я живу — до единственного известного мне магазина моделей более 100 км, а в наших строительных магазинах целая проблема купить нормальную потолочку и хороший клей. Поэтому процесс постройки постоянно тормозился отсутствием необходимых материалов и деталей. В итоге, что-то было снято с разбитого китайского самолета, что-то (а это большая часть) было изобретено из подручного материала.
Так как это мой первый самостоятельно построенный самолет, то не обошлось и без ошибок. Поэтому в процессе создания самолета приходилось искать разные варианты решения задач, то и некоторые исправления и модернизации проявлялись в процессе. Поэтому есть смысл дочитать статью до конца, дабы не повторять моих ошибок.
Хотелось бы добавить, что данную статью не стоит воспринимать, как руководство к действию или инструкцию по постройке самолета, как я, к примеру, воспринял статью Е. Рыбкина. В ней всего лишь описывается процесс изготовления новичком, в области самолетостроения, паркфлайера, практически из подручных средств. Но, если Вы строите свой первый самолет, и у Вас нет возможности разжиться фирменными деталями, то, надеюсь, некоторые моменты Вам пригодятся. В общем, дерзайте, и все у Вас получится!
Материалы и инструменты
На данный самолет у меня ушло в принципе не так уж и много материала. Учитывая, что некоторые узлы и детали переделывал по нескольку раз, пытаясь добиться более точного соответствия, количество истраченного материалы минимально. Больше всего потратил времени, так как из-за работы мог заниматься самолетом только по вечерам.
В статье Е. Рыбкина описывается изготовление самолета из пенопласта ПС-60. Там для его резки используется специальный станок, где роль ножа играет нагретая нихромовая (возможно я ошибаюсь в названии) проволока. Из-за отсутствия данного приспособления, я решил изготовить модель полностью из потолочки. Более доступного материала на тот момент у меня не было. Я использовал потолочку разных производителей, разных расцветок, но одинаковых параметров: 500*500 мм, одинаковой плотности, толщиной в 3 мм и обязательно должна выглядеть, как «коробка от «Доширака»». На самолет у меня ушло девять листов. Покупая в магазине потолочку, прикупите бутылочку клея для потолочной плитки. Я использовал клей «Мастер». Как выяснилось позже, это аналог широко известного клея «Титан». В общем, спросите у продавца, он Вам подскажет.
Затем идем в канцелярский магазин и покупаем там линейки деревянные 30 см и 50 см. Линейки длиной 30 см я использовал, как нервюры в крыле и для жесткости фюзеляжа. Как показала практика, для жесткости фюзеляжа лучше использовать 50 см линейку — они более толстые. Там же, я прикупил цветной скотч для обтяжки модели. Из-за ограниченного ассортимента пришлось взять белый, синий и оранжевый цвета. Для имитации стекол искал черный скотч, но не нашел. Зато в нашем канцелярском магазине продаются вязальные спицы. Взял четыре штуки по 2 мм и две по 3 мм. В принципе можно обойтись и без 3 мм спиц — я их использовал в качестве распорки между крылом и фюзеляжем, но спицы довольно тяжелые, после нескольких лихих виражей выпадали, и пришлось их заменить на пластиковые трубочки. Если у Вас нет готовой мотораммы, как в моем случае, то еще понадобится лист фанеры толщиной 3мм и размером примерно 200*200 мм.
Инструменты, которыми я пользовался: канцелярский нож, со сменным лезвием, ножницы, гелиевая ручка, шило и крестовая отвертка диаметром 3 мм, набор булавок и, конечно же, линейки.
«Начинка»
В статье Е. Рыбкина приводится очень много расчетов. И, исходя из этих расчетов, подбираются мотоустановка и прочая электронная начинка. Это правильный подход при создании серьезного самолета. Возможно, при следующей постройке, я воспользуюсь этим способом. В тот же момент, я исходил из того, что было у меня в наличии. А было у меня следующее: аппаратура Futaba 6EXA с приемником, два китайских мотора, с тыловым и фронтальным креплением, регулятор на 30А, две сервы весом 8 г. и усилием 1.3 кг, кабанчики, снятые с китайского самолета, два пропеллера размерами 10*7 и 8*4 с коком и китайская батарея на 8.4 вольта и емкостью 650mAh.
Чертеж
Чертежи я скачал там же, в статье Е. Рыбкина и распечатал листы на принтере.
Склеивание происходит очень просто — на листах есть метки, которые достаточно совместить, что бы получить правильные, без смещения линии. Для переноса изображения на потолочку можно использовать два способа. Первый заключается в фиксировании листа на потолочке булавками и в прокалывание по контуру тонким шилом. Затем, для наглядности можно соединить полученные на потолочке отверстия карандашом, а можно просто прорезать острым ножом. На прямых участках достаточно делать несколько проколов, а на кривых чем чаще будут проколы, тем точнее будет перенос. Второй способ годится, если чертеж распечатан на струйном принтере. Для переноса слегка увлажняем плитку, прикладываем чертеж и на ровной поверхности проглаживаем теплым утюгом. Изображение должно остаться на пенопласте. Главное не переборщить с температурой и не расплавить потолочку.

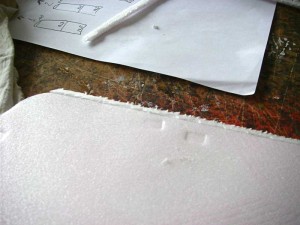

При размещение чертежа, стоит помнить, что потолочная плитка имеет разную прочность на изгиб. Это легко проверить, изгибая лист в разные стороны. Это относится к крылу, так как у меня половинки левого и правого бортов были размещены по диагонали, от одного угла, к другому. Это позволило избежать склеивания фюзеляжа из нескольких листов потолочки.
Хотелось бы обратить внимание, на то, что верх и низ самолета даны половинками, и они разных размеров. Для правильного обвода линий надо отчертить сначала одну половинку, а потом сделать ее зеркальное отражение. Верхнюю часть я разделил на два отрезка — передний идет от носа машины, до передней кромки крыла; задний от конца до задней кромки.
Профили крыла, а также внутренние шпангоуты на чертеже оказались меньше, чем нам надо. Поэтому придется изготавливать их самим.
Фюзеляж
После того, как вырезаны днище и боковины фюзеляжа, размечаем на них, где будут находиться шпангоуты. Что бы особо не мудрить, я почти все расположения шпангоутов перенес с чертежа.
За исключением «А» и «Б». Эти два шпангоута я решил использовать в качестве моторамы. Так как моторов у меня было два и с разными креплениями, то мотораму решено было сделать универсальную для моторов с передним и задним креплениями, сократив расстояние между шпангоутами так, что бы помещались оба мотора. В последствии такая компоновка очень пригодилась — изначально установленный мотор оказался слишком слаб.

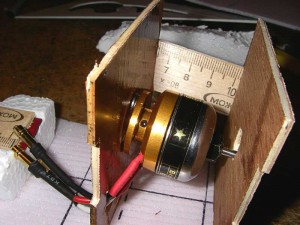

Мотораму изготовил из двух фанерных пластин толщиной 3мм и двух отрезков линейки. Так же для прочности и регулировки наклона пластин внизу у основания добавил два уголка. В шпангоуте «Б» или в задней стенке моторамы не забываем прорезать отверстия для вывода проводов мотора к регулятору. Склейка всей конструкции производилась эпоксидной смолой. Изначально хотел сделать «кривую» раму, что бы потом не заморачиваться с выкосами вниз и вправо. Но на форуме сайта modelsworld.ru меня вовремя отговорили и посоветовали сделать наклоны мотора путем подкладывания шайб под основание. Забегая вперед, скажу, что конструкция получилась очень прочная — после нескольких сильных лобовых ударов о землю лопнула передняя стенка в месте крепления двигателя. Второй вариант, когда сама рама покупная, а основание из пенопласта я рассматривать здесь не буду, так как этот вариант еще не прошел летные испытания. Да и сложного там ничего нет: изготавливается пенопластовое основание, усиленное линейками под уже готовую мотораму.
Так же надо продумать, где и как будет располагаться «начинка»: сервы, аккумуляторный отсек, приемник и регулятор.
Для регулятора я изготовил небольшой подиум из того же упаковочного пенопласта, сделав в нем углубление толщиной чуть большей, чем сам регулятор, куда наклеил две полоски двустороннего скотча. Сделано это было для более комфортной работы с проводами при соединении и для больше безопасности регулятора.
Сразу после подиума, на днище, у меня разместился силовой элемент для шасси, выполненный опять же из линейки. В него будет вкручиваться шасси.
Для аккумуляторного отсека я использовал брусочки упаковочного пенопласта подогнанные по размеру аккумуляторной батареи и линейку в качестве шпангоута «В» (перед вклеиванием, линеку лучше обернуть скотчем пару раз, не то при падении аккумулятор ее сломает). Отсек получился универсальным — в нем удачно размещаются, как и Ni-Cd батарея, так и Li-Po. Причем, там достаточно места, что бы путем перемещения батареи регулировать балансировку. Там же у меня располагался приемник.
Сразу за аккумуляторным отсеком перед шпангоутом «Д» я разместил серво машинки для руля направления и руля высоты. Для них так же был изготовлен подиум из пенопласта, в котором были вырезаны ниши под машинки. На места, в которые будут вкручиваться шурупы крепления, приклеил полоски из линейки.
Затем вклеил шпангоуты «Д» и «Е», предварительно вырезав в них пазы для усилений бортов фюзеляжа. Так же в шпангоуте «Д» были прорезано отверстие под тяги рулей. На фотографии выше отверстие в виде круга, но мне пришлось отказаться от такой формы и сделать его квадратным и срезать верх. То есть получилось наподобие перевернутой буквы «П». Такая конструкция оказалась более практичной.
Планируя самолет, я думал сделать крылья съемными, вставляющимися на спицах с левой и правой стороны соответственно. Но, уже изготовив эту конструкцию, понял ее слабые стороны. Во-первых, пришлось бы продумывать доступ к внутренним отсекам. Во-вторых, при ударе скорей всего места крепления крыльев попросту бы вырвало из фюзеляжа. Поэтому я решил сделать крепление крыльев классическим для подобных моделей — съемным, на резинках.
На картинке, приклеенные линейки это то, как делал я изначально. Красным показан последующий вырез под крыло; синим — силовые элементы из линеек; желтым — примерное место отверстий под палочки, на которых будут крепиться резинки. Вырез будет зависеть от формы крыла. Конечно, такой вырез делать лучше сразу, когда есть возможность приложить обе половинки друг к другу, что бы получилось одинаково на обоих бортах. В принципе, я удалял верхнюю часть уже на склеенном и обтянутом фюзеляже — получилось не плохо. Но все равно, склеивание низа и бортов желательно производить после того, как будет изготовлено крыло и вырезаны под него посадочные места в бортах.

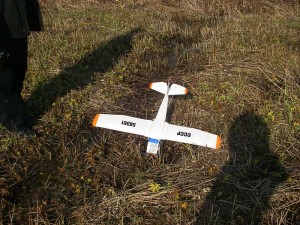

Сейчас, уже полетав на готовой модели, пришел к выводу, что задний силовой элемент не обязателен, так как сзади вполне хватает шпангоутов и обтяжки скотчем. Но если Вы переживаете за прочность — можете сделать его.
Так как низ борта имеет не прямую форму, то склейку я производил следующим образом: первым склеил центральную часть, фиксируя положение дна, борта и шпангоутов булавками; после высыхания клея так же приклеил носовую часть; и в заключение приклеил хвостовую часть. Мотораму к бортам я приклеивал с помощью эпоксидной смолы.
После склейки у меня получилось следующее:
В нижней части, перед шпангоутом «В», по обе стороны вклеил на эпоксидку две пластиковые запчасти от спиц, отверстиями наружу. Они идут со спицами и одеты на концах. В эти отверстия будут вставляться подкосы крыла.
В самом углу задней части корпуса, я разместил кусочек пенопласта. В него будет «втыкаться» руль направления. Верхняя часть фюзеляжа состоит из двух половинок: носовой и кормовой. После перехода на строительство самолета с крепежом крыла на резинках, отпала необходимость делать носовую часть с заходом на крыло. На фото показано пунктиром, в каком месте надо сделать обрез.
Перед установкой задней верхней части необходимо разместить рулевые машинки и тяги (боудены) внутри фюзеляжа. Так как у меня тяга руля направления выходила в аккурат через заднюю крышку фюзеляжа, то в ней (крышке) пришлось проделать не большое отверстие под боуден. Еще одно отверстие сделал в задней части левого борта под тягу руля высоты.

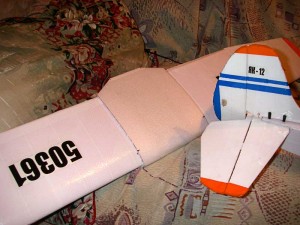

Обтяжку фюзеляжа производил белым скотчем. Тут не встретил ни каких сложностей. Зато изготовление аппликаций отняло некоторое время.

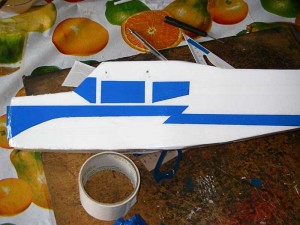

Для имитации иллюминаторов кабины изготовил шаблоны из картона. Потом просто их прикладывал на синий скотч, обводил и обрезал канцелярским ножом.
Синюю полосу делал из полоски скотча. Скотч наклеил прямо на фюзеляж, разметил, провел по разметке ножом и удалил лишнее. Но это являлось большой ошибкой — обрезать синюю полосу по месту, на фюзеляже. После удара об землю, потолочка лопнула именно в том месте, где проходили надрезы, хоть и пытался при обрезке, как можно меньше касаться пенопласта.

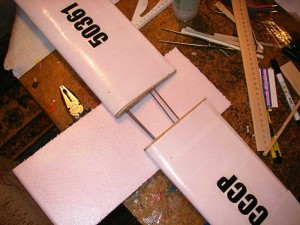

Надписи распечатаны на принтере, обрезаны и наклеены на прозрачный скотч.
Рули высоты и направления
При изготовлении самих рулей, не возникло ни каких сложностей. Проблемы появились при их установке — требовалось добиться ровной установки, что бы при полетах не испытывать проблем.
При изготовлении руля высоты надо учитывать, что перемычка, соединяющая две половинки, довольно мала и требует усиления. Я сразу не обратил внимания на это, за что и был наказан: в полете эту перемычку порвало, не смотря на обтяжку скотчем, и РВ сработал, как элерон. В результате несколько бочек и земля. Усилить можно тонкой полоской линейки приклеенной на клей, а также, немного увеличить сам размер этого участка. Возможны и более практичные варианты усиления, нежели использовал я. Например, угольными трубками. После усиления обтянуть скотчем. И еще один важный момент: после обтяжки не греть! Скотч и так довольно прочно держится, а если начать греть, то стабилизатор скорей всего поведет, как получилось в моем случае. Пришлось изготовить новый. Тоже самое касается и руля направления. Руль высоты выравнивал с помощью подкосов изготовленных из тонких спиц. Проблем при вклеивании в фюзеляж не возникло, поэтому описывать подробно не вижу смысла.

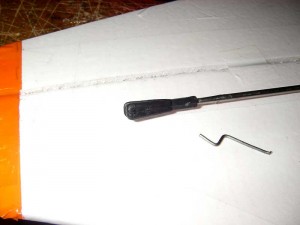

А вот с рулем направления проблемы были — ни как не хотел устанавливаться ровно. Для вклейки в фюзеляж использовал наконечники от тяг, наклеенные на спицы.
Но этого было недостаточно, и пришлось устанавливать подпорки из линеек. В дальнейшем подпорки, как и усиления руля высоты, спрятал под белый скотч, что бы не бросались в глаза.
Крылья
Самой проблемной частью при изготовлении у меня оказалось крыло. Его я переделывал несколько раз, пытаясь добиться одинаковых результатов на обоих крыльях. Все время получались разные. Сказывалось отсутствие опыта.

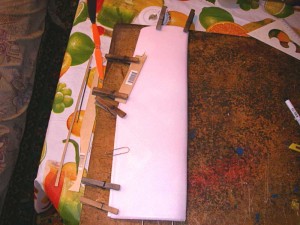

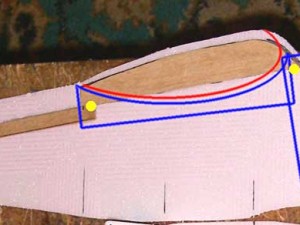

Важным моментом при размещении чертежа крыла на листе потолочной плитке, будет выбор направления изгиба самой потолочки, о чем уже говорилось выше. При разметке крыла нам надо будет сделать его зеркальное отражение с отступом чуть большим, чем передняя высота нервюры. То есть, обрисовываем одну половину, отступаем нужное расстояние (примерно 20 мм), переворачиваем выкройку крыла и обрисовываем зеркальное отражение. В моем случае отступ был около 15 мм и, все равно, не хватило.

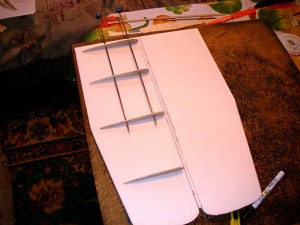

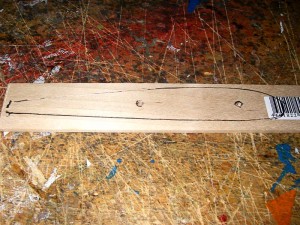

В качестве материала под нервюры использовалась линейка. Изначально я сделал нервюру не правильной формы с острым лобиком, но потом, получив совет на форуме, исправился. Вообще то, желательно сделать профиль, как на чертеже, но размерами подходящими под наше крыло. На крыле получилось четыре нервюры: три на широкой части и одна по середине, между концом широкой части и окончанием крыла.
В первых трех нервюрах, на одинаковом расстоянии, были проделаны по два отверстия под спицы, которые изначально задумывались, как приспособления для крепления крыла к фюзеляжу. Но даже если делать крыло с верхним креплением, я думаю, что спицы можно оставить, так как они придадут крылу жесткости и не дадут сломаться.

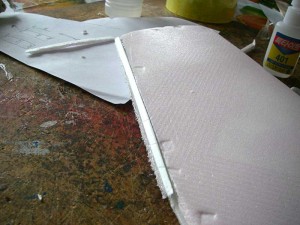

Когда все будет подготовлено, приступаем к сгибу крыла. В Интернете можно найти много способов для сгибания потолочки. Суть везде одна — надо греть. Я нагревал обогревателем. И тут главное не торопиться. Подобрать температуру, при которой и самому не очень горячо, и лист гнется так, как надо. Уже на следующих крыльях я делал так: брал две деревянные 50 см линейки, прикладывал с двух сторон и гнул (давил) линейками, а не руками. Сделано это было для того, что бы не оставались вмятины от пальцев. Фиксировал при склеивании прищепками и даже скрепками. При склеивании, при фиксации, так же лучше использовать ровную подложку в виде линеек.
Я об этом понял, только когда на оставленном сохнуть до утра крыле остались вмятины от прищепок и скрепки.

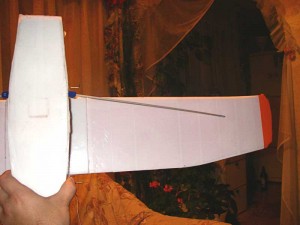

Так получилось, что у одного крыла, концевая хорда оказалось меньше, чем у другого на 5-7 мм. Замучив несколько листов потолочки, решил сделать проще. Замерил не достающий кусок, вырезал его из отходов и приклеил. После обтяжки скотчем отличия видны не были.
Далее делаем профиль внутренней стенки крыла из линейки. Достаточно просто приложить вертикально крыло к листу бумаги и обвести по контуру, а затем перенести получившийся контур на линейку. На этом профиле у меня вышло два ряда отверстий — первый под выход спиц из крыла, и второй, чуть ниже и чуть в сторону под вход спиц с противоположного крыла. Когда профили будут вырезаны, наклеиваем их на торцы крыла, и, после высыхания клея, вставляем спицы в отверстия. Получается вот так:
Затем вырезаем прямоугольный кусок потолочки, с примерным нахлестом на крыло 30-50 мм. Равномерно расположив заготовку на крыле (как на фотографии), приклеиваем нижнюю часть. После высыхания клея выгибаем по форме крыла. Получившееся крыло примеряем на фюзеляж, размечаем ширину и удаляем не нужные участки ножом.
Была даже идея, таким способом увеличить площадь крыла, но так как самолет полетел, решено было оставить все, как есть.
Обтяжку крыла делал скотчем белого цвета с нахлестом в 3-5 мм. Концы крыльев сделал оранжевого цвета. Надписи распечатал на лазерном принтере, обрезал и приклеил на прозрачный скотч. К помощи утюга для разглаживания неровностей прибегать не стал, так как небольшой перебор по температуре грозит деформацией.
В качестве подкосов я использовал толстые спицы. Но то ли ошибся в расчетах, то ли спицы оказались тяжеловатым материалом, в полете, после нескольких маневров, они выпадали даже после приклейки. Пожалуй, есть смысл найти более легкий вариант. Например, как предлагает Е. Рыбкин, можно воспользоваться трубочками от сладкой ваты или подобрать аналог.
Для установки подкосов я использовал трубочки от сока в тетрапакетах, так как с их помощью легко добиться нужного угла установки подкосов. Вклеивал в крыло на эпоксидку.
Шасси
Длительное время не мог изготовить шасси, так как не мог подобрать соответствующий материал. Но в итоге, как всегда, помог магазин канцелярских товаров — алюминиевые линейки, это то, что нам надо. Колеса использовал от китайского самолета, размерностью 5.
Надежнее будет изготовить конструкцию из одной линейки, но я не нашел линейку подходящей длины, поэтому пришлось использовать две по 15 см. Срезал лишнее и загнул по чертежу. Изначально планировал крепить к фюзеляжу путем приклеивания, но первые же испытания (просто кинул на пол) показали, что такая конструкция слишком хлипкая. Пришлось совместить приклеивание и просверлить отверстия под крепежные шурупы.
форма выкройки шасси
Устанавливал шасси после обтяжки. Перед склеиванием использовал метод, описанный у Е. Рыбкина: часть, которую собирался приклеить, обмотал ниткой, виток к витку и затем смазал клеем.
Капот
Изначально при изготовлении капота, я хотел последовать примеру, описанному в статье Е. Рыбкина, но после нескольких попыток нашел этот способ сложноватым для меня. В результате, решил сделать капот из полоски потолочки. Вырезал прямоугольник шириной 70мм и длиной примерно в 300мм, приложил к носу самолета и обернул. Низ склеил скотчем. Тут важным моментом является правильный выбор направления изгиба потолочки. В моем случае обошлось без нагревания и прочих способов, к которым прибегают для придания формы потолочки. В качестве лобовины мотора хотел использовать пропеллер от кулера процессора, но пока не нашел подходящего размера. Это помогло бы решить проблему вентиляция моторного отсека. Пока ограничился наклейкой распечатанных на принтере жалюзей с чертежа.
Полеты
Первые вылеты были без шасси, без капота, с фанерной моторамой и спицами в качестве подкосов. Нетерпение заставило выехать в поле при довольно ощутимом порывистом ветре.
Проверка, центровка. Для груза на нос приклеиваю несколько пятирублевых монет. Пускаю с руки без мотора — полет не далек, но ровный, с небольшим креном. Решаюсь на полет с мотором. Первый вылет — комом. Самолет ни как не хотел лететь — на полном газу плавно опускался в траву. Сказалось использование неизвестного мотора. Поле того, как самолет «сел» рядом с трубой, замаскированной в траве, решил не испытывать судьбу и поехал домой переделывать мотоустановку. Хорошо, что мотораму изначально делал универсальную, поэтому переделка не заняла много времени. Так же решил поставить Li-Po вместо стандартной батареи.
Снова в поле. Ветер еще более усилился, но это не останавливает, хотя мысль «а может обождать?» возникает. Опять проверка и взлет. Теперь другая картина — самолет летит, набирает высоту, делает неуверенные повороты, но все это как-то странно: против ветра нос задран — хвост опущен. По ветру картина наоборот — нос опущен, хвост задран. Не сколько раз, при поворотах был подхвачен порывами. Один раз вывернуть не получилось, и не слабо приложился о землю. Появилась трещина под синей полоской. Но на этом эксперименты не прекращаются — надо ведь выяснить, что с самолетом не так. До выяснялся: во время одного из полетов самолет вдруг сделал две бочки и «мягко» сел в лужу. Подошли, и сразу все стало ясно — сломалась та самая перемычка, соединяющая половинки руля высоты.
Из повреждений того дня: помятый нос, трещина под полоской, оторванная спица-подкос. Немного. Едем домой на ремонт.
Следующее утро выдалось безветренным и решение ехать появилось сразу. Если честно, то переживал очень сильно: после первых полетов казалось, что самолет собран плохо и где-то куча недочетов и просчетов. Проверка на земле и старт. И, о чудо! Самолет летит как надо! Набор высоты, поворот, другой, уменьшаю газ почти до половины, а он все равно летит! Восторгу нет предела! Единственное, что немного портило настроение — при поворотах надо быть очень внимательным с кренами: чуть зазевался и самолет стремительно теряет высоту. Но ловится очень легко, хотя адреналину добавляет. Достаточно руль направления поставить в центр, а руль высоты взять немного на себе, и самолет переходит в горизонтальный полет. Правда, опыта у меня маловато и в итоге я его воткнул в землю. В этот раз повреждения были более значительными: лопнула моторама в местах крепления болтов, еще более помялся нос, сломало линейку, удерживающую батарейку.
Заключение
Не смотря на последние повреждения, самолетом очень доволен, хоть он и не тянет на роль тренера, как задумывалось вначале. Это был мой первый самостоятельный шаг в р/у авиацию. При постройке данного самолета, я многое узнал, что не сомненно, мне пригодится при постройке других самолетов.
Хотелось бы еще добавить, что испытания и доводка продолжаются.
Хотелось бы сказать огромное спасибо моей маме, девушке Маше за то, что терпели весь бардак, который я развел дома; Вадику за снабжение деталями и идеями; форумчанам форума forum.modelsworld.ru , в особенности Barbus’у за его советы.
Спецификация:
Длина — 685 мм
> размах крыльев — 960 мм
> вес — 500 г
мотор — E-Sky Ek5-0003B 900KV
> регулятор — Rich-ESC — 30A
> серво — E-Sky Ek2-0500 вес 8г. Усилие 1.3 кг
> пропеллер — 10*7
Аппаратура — Futaba 6EXA 40Mhz
Автор — Жуков Евгений Валерьевич. (Terranozavr)
Эксклюзивно для сайта ModelsWorld
Перепечатка и публикация на других ресурсах
возможна с разрешения администрации сайта
и обязательной ссылкой на ресурс.
Контакт [email protected]
Мой блог находят по следующим фразам
