Теплый пол на деревянный пол. Деревянное основание и устройство

На первый взгляд может показаться, что теплый пол на деревянный пол – скорее мечта, чем реальность. Ясно же, что бетонная стяжка и дерево понятия не совсем совместимые. Однако, там, где невозможен стандартный способ укладки, помогут новые подходы. Теплый пол на деревянной основе имеет свою специфику. Зная нюансы установки можно получить безопасный теплый пол, который наполнит ваш дом комфортом и уютом.

Сегодня на деревянную основу укладывают либо водяной, либо электрический вариант. Правда, надо признать, что водяной теплый пол деревянная система значительно более востребован.

Проблемы установки теплого пола

Необходимо сразу предупредить, что технология монтажа элементов нагрева на деревянную основу отличается от стандартной схемы. Обязательно наличие верхней цементной стяжки в этом случае невозможно – большой вес покрытия может привести к деформации лаг и чернового пола. Как же поступить в этом случае?

Так как теплопроводность дерева намного ниже, чем у бетонного раствора, расположение трубопровода теплого пола должно быть максимально приближено к верхнему декоративному покрытию.

Именно здесь возникают определенные проблемы:

  1. Сохранность магистрали от внешнего механического воздействия.
  2. Обеспечение максимальной теплоотдачи системы, без потерь энергии на компенсацию тепловых потерь от фундамента.

На первый взгляд решение этих задач не может быть связано в одну общую схему монтажа водяного теплого пола. Деревянная система устройства покрытия традиционно не предусматривает установку водяных, а тем более электрических систем отопления. Следовательно, необходимо было разработать уникальную схему монтажа, комплектующие для практической реализации подогрева покрытия.

Практические способы монтажа

Для обеспечения сохранности тепловой трассы были сделаны несколько отличающихся систем установки. Все они предусматривают дополнительные элементы, которые не только защищают конструкцию, но и обеспечивают их фиксацию.

  • Модульная схема

На подготовленное основание со специальными канавками укладываются трубопроводы.

Это может быть покрытие заводского производства или сделанное самостоятельно. Преимущества этого способа заключается в минимизации тепловых потерь. Для заводских моделей монтаж не представляет особых трудностей. Важно рассчитать технологические и эксплуатационные параметры системы, а также расстояние между трубами.

Штробирование монтажных канавок в деревянном основании собственными силами – процесс трудоемкий. Для него потребуется специальный инструмент и определенные навыки работы по дереву. Но важным преимуществом такой схемы является отсутствие полимерных слоев, как в заводских моделях. Конструкция получается полностью деревянная, за исключением защитной оболочки из фольги.

Принцип этой схемы заключается в укладке магистралей между установленными рейками на черновом полу.

Это один из самых простых способов, но и в то же время – не совсем надежный. Толщина защитных реек выбирается в зависимости от диаметра трубопровода, а ширина – по расстоянию магистралей друг от друга.

Это не всегда можно реализовать в комнатах с нестандартными размерами. Большая часть тепловой энергии будет расходоваться на обогрев монтажных элементов.

На заметку

Для небольших помещений – до 30 кв. м. можно установить электрический пол, причем самым приемлемым вариантом является ИК пленочный пол.

Теплый пол на деревянное основание: технология поэтапного устройства

Подготовительные работы

Заведомо, еще на стадии планирования, нужно хорошо представлять каким будет в дальнейшем финишное покрытие. Это необходимо для правильного расчета будущего пола, гидравлики, шага укладки, возможных потерь тепла и т. д.

Как оценить состояние основания

Деревянная основа состоит из досок, которые должны располагаться в достаточной близости друг к другу. Обнаруженные после обследования незначительные щели заделывают теплоизоляционным материалом. Конечно, так просто бывает далеко не всегда. Иногда даже невооруженным глазом можно заметить, что деревянная конструкция уже физически изношена, значит, ее лучше демонтировать.

Такая необходимость возникает и в других случаях, скажем, если

  • ее надо будет утеплить;
  • если лаги расположены с шагом более 60 см: в этих случаях рекомендуется установить между ними по центру еще одну дополнительную;
  • старые доски часто имеют разную толщину – их нужно будет подогнать на строгальном станке с учетом, перепады высот должны быть меньше 2 мм.

На заметку

Как известно, в этих случаях подложка не предусмотрена, поэтому выравнивать основание придется по максимуму, ведь теплый пол на деревянный пол устраивают на совершенно ровное основание.

Предварительная теплоизоляция основания

Когда система лаг будет приведена в порядок, переходят к устройству фальшпола. По нижней части лаг прибивают, к примеру, влагостойкую фанеру. Она послужит опорой для утеплителя, который укладывают между лаг. Однако, до этого на лаги стелют паро- и гидрозащитную пленку и пристреливают степлером.

Одним из самых популярных вариантов считаются плиты минваты, имеющие плотность 35-40 кг на куб. м. Оптимальная толщина утеплителя – порядка 1000 мм. Аналогичной пленкой покрывают слой утеплителя.

Внимание

Использовать обычную пленку в этих целях не рекомендуется, так как из-за нее конденсирует влага, которая увлажняет утеплитель.

Настил досок


Настал момент вспомнить об обработанных досках . Их начинают укладывать особым образом, оставляя между соседними по 20 мм, предварительно придав торцевым частям досок с одной стороны полукруглую форму. На этом подготовка, которую предполагает деревянная система водяного теплого пола, заканчивается.

Необходимость отражающего слоя

Дерево имеет низкий коэффициент теплопроводности, поэтому обеспечить должную эффективность системы «теплых полов» в таком виде не может. Ситуацию исправляют, уложив отражающий слой из толстой рулонной фольги. Как он действует? Теплоноситель при прохождении по трубам нагревает фольгу, а она, в свою очередь, отражает тепло и переправляет его вверх. При этом никаких тепловых потерь нет, так как тепло в полном объеме передается финишному покрытию. Вообще-то, если точно следовать правилам, то трубы нужно помещать не в фольгу, а в особые короба из алюминия или стальные желоба, но стоимость работ от этого сильно увеличивается, а фольга, которая стоит значительно меньше, тоже неплохо справляется с поставленной задачей.

Укладка труб


Вдоль паза, по которому должна пройти труба, раскатывают рулон фольги. Лучшим материалом для самостоятельного монтажа считается сшитый полиэтилен или металлопластик. Нарезанные трубы между собой соединяются при помощи специального «паяльника» или «утюжка» и оборачивают фольгой, которую крепят к настилу из дерева, используя мелкие гвозди или скобы строительного степлера.

Трубы могут не удерживаться в ячейках, поэтому их обязательно необходимо зафиксировать к основе, используя металлические пластины. По одной из них прибивают на пиках изгиба, а другие – по длине на расстоянии 100 см друг от друга.

Подключение и тестирование

Уложив всю систему из труб, переходят к последнему очень важному этапу установки – подключению к системе отопления. При самостоятельном выполнении монтажа, возможно, и не стоит использовать сложные конвертерные схемы, можно удовлетвориться и ручным управлением. Хотя подключать систему «теплый пол» по деревянному основанию можно по любой другой известной технологии, благо имеется их довольно много.

Работы по устройству системы можно считать окончательно завершенными после тестирования – ее прогоняют в течение двух-трех дней под максимальной нагрузкой.

Для наглядности можно дополнительно посмотреть видео монтаж такой системы на деревянное основание.

Финишное покрытие

Довольно часто в качестве финишного покрытия на такой пол используют ламинат или доску, укладываемую замковым способом. Однако нельзя не считаться с низкой теплопроводности древесины, необходим грамотный расчет системы. В любом случае наиболее эффективная с этих позиций – керамическая плитка.



© 2021 prestigpol. ru

водяной или электрический в доме

На рынке представлено большое количество уникальных технологий, позволяющих людям сделать свое жилье теплым и комфортным. Некоторые из них вызывают недоверие и массу сопутствующих вопросов. Например, часто можно услышать разные мнения по поводу как установить теплый пол на деревянный пол. Даже некоторые мастера считают, что такой способ неосуществим. Но, как показывает практика, данное мнение является ошибочным. И теплый пол в деревянном доме встречаются очень часто.

Правильная укладка

Что нужно помнить?

Почему возникает недоверие к такому способу обогрева помещений? В расчет берутся специфические свойства материала. Из-за температурных перепадов дерево может менять свою форму. При нагревании его поверхность немного расширяется, а при охлаждении – сжимается. Аналогичная ситуация происходит и при высоком или низком уровне влажности. Но, развитие строительных технологий происходит стремительным образом. И уже сегодня производители предлагают своим клиентам варианты, которые позволяют укладывать теплый пол на деревянном основании.

Если вы приняли решение сделать теплый пол на деревянный пол, то следует помнить о некоторых особенностях натурального материала:

  1. Древесина имеет низкий уровень теплопроводности. Если проводить сравнение с бетоном, то температура нагреваемых элементов на полу должна быть достаточно высокой.
  2. Не следует устанавливать в деревянном частном доме, даже очень эффективный, теплый пол как единственный источник тепла. Обязательно установите еще несколько радиаторных батарей на стены в помещениях.
  3. Древесина – материал, который легко и быстро воспламеняется. Специалисты рекомендуют отдавать предпочтение не электрическим теплым полам, а водяным системам.

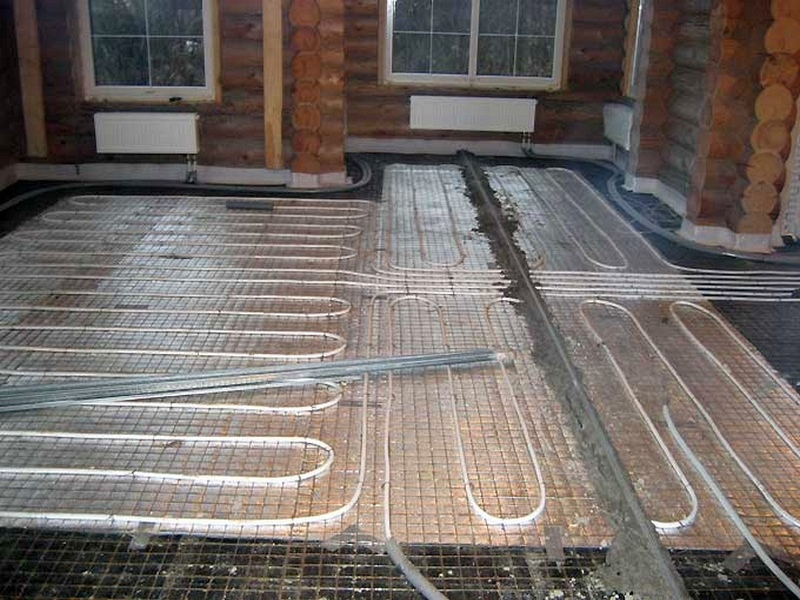

Теплый водяной пол на деревянной основе

Помимо особенностей, которыми обладает натуральная древесина, следует учитывать и требования, выдвигаемые к электрическому теплому полу, установленному в деревянных постройках. Поэтому, теплые полы в деревянном доме устанавливаются при соблюдении всех правил.

А именно:

  • Все правила монтажа электрических приборов должны соблюдаться со строжайшей точностью. Это минимизирует вероятность возникновения возгораний и, как следствие, пожаров дома. Эффективный теплый пол на деревянное основание должен укладываться со строгим соблюдением требований безопасности.
  • Недопустимо, чтобы нагревательный элемент на полу касался легко возгораемых материалов.
  • Как упоминалось выше, древесина характеризуется низким уровнем теплопроводности. Поэтому, настил должен иметь минимальную толщину. Рекомендуется укладывать деревянное покрытие толщиной от 20 до 24 мм. Это позволит снизить расход электрической энергии и предотвратит вероятность повреждения покрытий дома.
  • Во время работы нельзя прокладывать кабель где установлена мебель или предметы бытовой техники.
  • Тщательно изолируйте все соединения.
  • При укладке кабелей важно соблюдать особую внимательность. Не повредите изоляцию.
  • Максимальная мощность теплого пола должна быть ниже 80 Ватт на квадратный метр.
  • Особо внимательно нужно выбирать номинал автоматического выключателя, с помощью которого производится перезагрузка системы. Он устанавливается внутри помещений дома.

Подготовительный этап

Имейте в виду, что перед тем как установить теплый пол на деревянный пол, должны быть полностью исключены все мокрые работы. Имеется в виду укладка стяжки. В этом случае в качестве основания используются обыкновенные доски. Но, как и к другим материалам, к доскам предъявляются особые требования:

  1. Настил, выполненный из дуба или из бука, по толщине не должен быть более 24 мм. Что касается сосны или лиственницы, то в этом случае ограничение толщины снижается до 22 мм.
  2. При монтаже нового настила, доски, которые будут использоваться во время работы, должны несколько дней полежать на теплой поверхности внутри дома. Такой подход позволяет минимизировать вероятность деформации материалов в будущем.

Перед тем, как начать монтаж труб или электрических кабелей, следует подготовить основание дома.

Используйте несколько подходов:

  • Если монтаж будет выполняться на старом основании, то следует тщательно заделать все щели и дыры, образовавшиеся между досками. Для этого, в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или обыкновенный пенопласт.
  • Если монтаж будет выполняться на новое основание, то поверхность следует тщательно обработать антисептическими растворами. Наличие плесени, щелей или гнилых мест недопустимо.

В любом случае обустройство нагреваемых полов происходит на черновое основание. Его нужно правильно подготовить перед работой. И после этого можно переходить к укладке теплоизоляционных материалов. Укладывая теплоизоляционные материалы между лагами, вы исключаете нежелательное возникновение мостиков холода.

Итак, основание подготовлено, переходим к монтажу теплых напольных систем. На этот этап следует обратить особое внимание тем, кто не знает, как сделать теплый пол своими руками.

Основной этап

Определитесь с типом изделия. Хотите электрический обогрев. Его можно устанавливать. Хотите сделать водяной – тоже допустим в доме из дерева.

Рассмотрим укладку электрических нагревательных систем. Начинается обустройство теплых полов по деревянному полу с расстилания фольгированного теплоизолятора. Он должен быть расположен фольгой вверх. Толщина слоя в обязательном порядке больше 30 мм. Далее укладывается монтажная сетка, служащая основой для кабеля. Электрический кабель монтируется петлями. Для петель следует сделать пропилы в лагах. Крепление кабеля к сетке происходит при помощи хомутов. Между лагами располагается свой датчик температуры. А терморегулирующее устройство крепится к поверхности стены. После работы выполните проверку. Если теплые деревянные полы работают исправно, можно приступать к укладке финишного покрытия.

Электрический теплый пол на деревянном полу

Самым экономичным вариантом считается укладка инфракрасных моделей. Такой эффективный теплый пол в деревянном доме своими руками может выполнить любой мастер. Работа осуществляется достаточно просто. На основание укладывается теплоизоляционный материал. Сверху ложится нагревательная пленка, которая подключается к сети. И поверх этой конструкции укладывается финишное покрытие. В итоге, теплый пол на деревянной основе можно использовать.

Что касается водяных полов, то здесь ситуация обстоит немного сложнее. Основная проблема заключается в наладке соединения труб с общей отопительной системой. Самостоятельно сделать могут далеко не все владельцы деревянных домов. Поэтому рекомендуется обращаться за помощью к опытным специалистам, которые без проблем положат водяной эффективный теплый пол на деревянных полах.

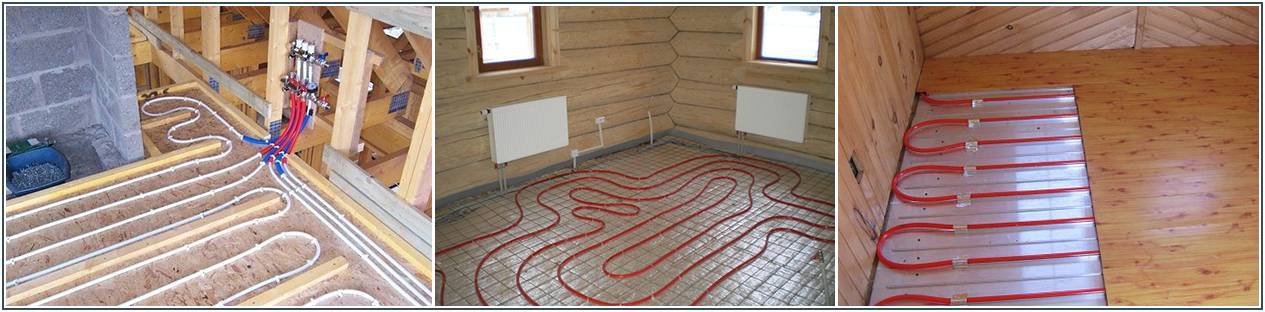

Структура водяного теплого полна на деревянном основании

В заключение стоит отметить, что теплые полы с легкостью можно укладывать на натуральное деревянное полотно. Тщательно соблюдайте все тонкости и нюансы данного вида работы.

Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы - и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание статьи

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

  1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
  2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
  3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы - будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки - отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

  1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
  2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
  3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант - пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо - просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фотоКомментарий

Шаг 1 – снятие плинтуса

Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.

Шаг 2 – удаление старого ЛКМ покрытия

Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.

Шаг 3 – нанесение биозащитного грунта

Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.

Шаг 4 – герметизация щелей

На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.

Шаг 5 – закупка доски для устройства контуров

Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае - это 145 мм, толщина доски 20 мм.

Шаг 6 – раскрой доски

Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны.

Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.

Шаг 7 – скругление торца

Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез.

Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.

Шаг 8 – обеспечение зазора

Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.

Шаг 9 - монтаж доски

Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.

Шаг 10 – укладка трубного контура

Эту деревянную конструкцию тоже необходимо вскрыть защитным составом - только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.

Шаг 11 – подготовка ДСП

Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.

Шаг 12 – монтаж отражающего слоя

Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.

Шаг 13 – монтаж верхнего жёсткого покрытия

Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант - правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото.

В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео - Водяной теплый пол по деревянному основанию

Видео - Монтаж водяного теплого пола

Видео - Монтаж ИК пленки на деревянный пол

Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

  • Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
  • Дерево требует более качественной тепло- и гидроизоляции
  • Деревянный пол обладает высокой степенью пожароопасности
  • Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Преимущества электрического теплого пола

  • Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
  • Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
  • Находится под полом - не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
  • Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
  • Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка Под линолеум, ламинат, паркет
Тип обогрева Основной, комфортный
Удельная мощность 220 Вт/м
Напряжение 220 Вольт
Макс. рабочая t 45 °C
Макс. t воздействия 60 °C
Шаг отреза 25 см
Толщина 0.34 мм
Ширина 0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.


Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-0.8
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-1.0
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат Gulfstream МГС2 (1 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат NanoThermal (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат NanoThermal (1 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 20 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителя

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 20 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)
  • Общая мощность системы: 200 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Меры предосторожности при использовании теплого пола в деревянном доме

  • Качественная электропроводка
  • Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
  • В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Другие статьи на тему

Обратиться к производителю

  • Рассчитаем площадь укладки
  • Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Теплый деревянный водяной пол (под деревянную доску)

Содержание

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

  • Водяной;
  • Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.

к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии. Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера. Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.

к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.

к меню ↑

2.3 Укладка по доскам

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку. Только перед началом работ необходимо будет продумать систему гидроизоляции контура.

к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

Укладка электрического теплого пола в деревянном доме


Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

  • Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
  • Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
  • Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
  • Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
  • Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.


При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

  1. Укладка провода в бетонную стяжку.
  2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

  1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
  2. Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

  1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
    Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
  2. Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
    Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.
  3. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.


Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

как сделать в деревянном доме

Несмотря на то что система теплого пола в большинстве случаев предусматривает прочное монолитное основание, допускается ее укладка и на доски деревянного пола с использованием разделительного бруса. Теплый пол на деревянный пол при соблюдении всех требований к его укладке обеспечит эффективный обогрев помещения, а также дополнительную защиту деревянных оснований от избыточной влаги. Существующие технологии позволяют уложить плитку поверх деревянного основания и небольшой стяжки, которая создает прочное покрытие. Ламинат же необходимо положить на специальную подкладку.

Основные этапы работ и способы монтажа

Монтаж своими руками водяного контура системы обогрева основания возможен при наличии определенного набора инструментов и опыта монтажных работ. До начала монтажа водяной системы обогрева, деревянное покрытие подлежит дополнительной обработке и выравниванию. Перед тем как сделать теплый пол в деревянном доме из бруса, основание которого предусматривает расположение деревянного напольного настила по балкам, следует провести тщательную ревизию состояния доски. При наличии больших щелей необходимо при помощи монтажной пены задуть их, а те доски, которые пришли в негодность, необходимо заменить для формирования монолитного и достаточно надежного основания.
Особое внимание следует уделить и утеплению своими руками деревянных полов. Для этого можно использовать минвату либо плиты экструдированного теплоизоляционного материала. Укладка минеральной ваты актуальна при замене досок настила, при этом она располагается между лагами и в дальнейшем набивается доска для пола. В случае когда нет необходимости в замене настила, осуществляется монтаж теплоизоляции в виде листов экструдированного пенополистирола. Их установка осуществляется в каркасном сооружении из бруса, толщина которого соответствует высоте листа теплоизоляционного материала.
Принимая во внимание вышеизложенное, можно определить алгоритм монтажа водяного теплого пола на деревянной основе, а именно:

  1. Выравнивание поверхности основания;
  2. Оборудование гидроизоляционного слоя;
  3. Утепление;
  4. Укладка фольгированного теплоотражающего материала;
  5. Армирование при оборудовании стяжки или формирование каркаса из деревянного бруса;
  6. Формирование стяжки;
  7. Монтаж окончательного напольного покрытия (ламинат, плитка, линолеум и т. д.).

Виды стяжки на деревянное основание

h3_2

На практике используются 3 наиболее распространенных способа, которые позволяют уложить теплый пол своими руками. К таковым следует отнести:

  • Устройство основания в виде стяжки из цементно-песчаного раствора;
  • Полусухой монтаж;
  • Сухой монтаж.

Учитывая рекомендации специалистов, следует определить тип стяжки, который преимущественно можно использовать в том или ином случае. При монтаже водяного теплого пола на этажах со слабыми элементами перекрытия лучше, конечно же, использовать сухой монтаж благодаря небольшому весу конструкции. Также такой тип стяжки уместен при невысоких потолках, поскольку монтаж бетонного основания предусматривает значительное уменьшение высоты комнаты. При укладке водяного теплого пола в помещениях, которые расположены на первом этаже и которые имеют достаточную высоту потолка, лучше использовать метод полусухой или бетонной стяжки.

Перечисленные способы, которыми может быть осуществлена укладка системы с подогревом, предусматривают наличие теплоотражающего фольгированного слоя и слоя теплоизоляции. Установка должна осуществляться, учитывая определенную последовательность действий и соблюдение всех технических норм.

Сухой монтаж

Сухой монтаж предусматривает использование специальных теплораспределительных пластин, в которые укладывается трубопровод водяного типа обогрева. Устройство такой системы возможно при помещении в основание пола контура теплого пола в предварительно подготовленные штробы. Также возможен монтаж трубопровода в каркасном основании, для чего вдоль или поперек деревянного пола набиваются бруса одинаковой высоты и после укладки теплого пола сверху покрываются доской. Технология позволяет использовать при этом любое напольное покрытие, в том числе и ламинат. Керамическую плитку в таком случае укладывать не рекомендуется. Теплый пол по деревянным лагам возможно уложить после того, как будет вскрыто все напольное покрытие до продольного бруса.

Теплый пол в деревянном доме, устройство которого предусматривает сухой монтаж, возможно сделать своими руками. При этом будет отсутствовать сверхнормативная нагрузка на несущие лаги, а сама работа будет негрязной и достаточно оперативной.

Полусухая стяжка

Полусухое устройство теплого пола на перекрытии основания предусматривает наличие стяжки из сыпучего материала, который покрывает нагревательные элементы и обеспечивает эффективное распределение тепла, размещаясь на каркасном основании пола. Обычно используется смесь цемента с фиброволокном. На такую стяжку возможно укладывать плитку, ламинат и паркет. Стяжку подобного типа возможно сделать своими руками, используя маячковые рейки. По сравнению с сухой стяжкой этот метод более трудоемкий и требует использования дополнительных материалов. При этом основание будет иметь монолитную структуру, а полусухая стяжка, выполненная своими руками, обеспечит тепловой экран и напольное покрытие, например, ламинат, будет прогреваться равномерно.

“Мокрая” стяжка

Классическая бетонная стяжка может использоваться только на каркасном основании, выполненном на основе прочного бруса, качественно утепленного и имеющую достаточный уровень гидроизоляции. Своими руками такие работы можно осуществить при наличии набора инструментов для бетонных работ: бетоносмеситель или электрический строительный миксер, правило и т. д. После качественной гидроизоляции выполняется укладка водяного контура обогрева. На следующем этапе осуществляется заливка раствором, при этом покрытие необходимо выравнивать при помощи бруса или правила по маячковым рейкам. Высота стяжки должна быть минимальной и основываться на каркасном принципе. Для этого используется специальная сетка.

После высыхания поверхности на основание можно выстилать ламинат, линолеум, укладывать плитку, а также использовать другое покрытие. Стоит обратить внимание, на выбор такого покрытия, как ламинат, при укладке его на пол с подогревом. Производители маркируют свою продукцию специальными обозначениями, которые свидетельствуют о возможности использовать тот или иной ламинат с водяным подогревом.

Как установить паркетные полы с помощью электрического лучистого отопления

Когда вы слышите слово «полы с подогревом», большинство людей, вероятно, представляют себе ванную комнату с жарким теплым кафельным полом. Хотя ванная комната является самым популярным помещением для установки теплых полов с подогревом, вы можете быть удивлены, узнав, что на самом деле вы можете использовать лучистое тепло в любой комнате дома и почти под любым полом - даже прибитым гвоздями из твердых пород дерева!

Забитые паркетные полы способны привнести красоту и роскошь в любую комнату, так почему бы не улучшить их успокаивающим излучением тепла? Выполнив эти четыре шага, вы сможете успешно и безопасно установить лучистое тепло под прибитым гвоздями паркетный пол, чтобы добавить функциональности и комфорта вашей комнате.

1. Установите деревянные шпалы.

    Залог успешного монтажа - деревянные шпалы. Что такое шпалы? Это полоски дерева шириной 1-2 дюйма и высотой 3 / 8-1 / 2 дюйма. Их следует устанавливать с соблюдением требований к расстоянию между гвоздями, указанным производителем. Шпалы устанавливаются для создания полос, в которых будет размещена система утепления. Настил следует укладывать в соответствии с требованиями производителя напольного покрытия. Уточните у производителя, разрешено ли напольное покрытие для этого использования.Доставьте тепло вашим сотрудникам с параметрами расстояния между гвоздями, и план Smartplan будет составлен соответствующим образом.

    Ошибка жидкости: внутренняя

    При выборе нагревательного элемента вам стоит обратить внимание на линейку продуктов WarmlyYours ’TempZone ™, которые одобрены для использования под гвоздями из твердых пород дерева. Вы можете использовать гибкие ролики TempZone ™ или кабель, но свободный кабель, как правило, является наиболее эффективным выбором, поскольку он не требует каких-либо разрезов. Однако доказано, что оба варианта обогрева эффективно нагревают пол снизу, так что выбор за вами!

2.Выложите ТЭН.

    Если вы решили использовать гибкий валец, просто разверните нагревательный элемент шириной 18 дюймов между шпалами, затем обрежьте и поверните нагревательный элемент вокруг шпал по мере необходимости. Если вы работаете с незакрепленным кабелем, сплетите кабель змеевидным узором между шпалами, используя фиксирующие ленты на обоих концах полосы.

3. Покройте нагревательный элемент самовыравнивающимся цементом.

Ошибка жидкости: внутренняя

После установки нагревательного элемента его следует полностью покрыть самовыравнивающимся цементом.Нанесите цемент до тех пор, пока он не станет ровным с верхней частью деревянных шпал.

4. Как установить паркетный пол.

    Когда цемент высохнет и застынет, пора укладывать паркетный пол! Укладывая деревянную доску за доской, прибивайте ее к деревянным шпалам внизу. Примечание: не забудьте прибить шпалы прямо. Если гвозди пройдут сквозь шпалу под углом, есть вероятность, что они могут проткнуть нагревательный кабель. Если вы случайно порежете нагревательный кабель, не волнуйтесь - все ваши усилия не прошли даром.Кабель можно отремонтировать с помощью нашего набора для сращивания, но это сэкономит вам много времени и усилий, если вы будете особенно осторожны на этом последнем этапе.

Когда все доски прибиты гвоздями, готово! Установка электрического лучистого тепла под прибитой лиственной древесиной может показаться сложной задачей, но если вы знаете, как правильно его установить, нечего бояться!

Если вы заинтересованы в установке лучистого тепла под прибитыми гвоздями паркетными полами в своем доме, начните с запроса индивидуального плана установки, связавшись с sales @ warmlyyours.com. Вы также можете подготовиться, убедившись, что у вас есть все инструменты, необходимые для вашего проекта. WarmlyYours предлагает семь инструментов для проектов лучистого отопления - ознакомьтесь с ними здесь.

Если вам понадобится помощь во время установки, вы можете связаться со службой технической поддержки WarmlyYours круглосуточно и без выходных по телефону 800-875-5285. Мы здесь для того, чтобы ваш проект прошел гладко от начала до конца.

Установка деревянного пола с подогревом

Вот эффективная система обогрева новых дубовых полов.

Роб Робиллард

Установка системы электрического теплого пола под паркетный пол - отличный способ добавить тепла и уюта в любую комнату. Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.

Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается. Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.

Электрическое излучение тепла решает проблемы ремонта

Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней. Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, - это разделить существующий канал отопления, чтобы подвести тепло на крыльцо. К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.

Мы решили использовать Warmup Inc.«Система нагрева со свободным проводом» (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку паркетного пола на соседнюю веранду и повысить комфорт отопления. В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.

После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола.Чтобы поднять новый готовый пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы. Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу. Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.

Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.

План расположения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.

Устранение проблем, связанных с влажностью в подстилке

Поскольку крыльцо было построено над земляным полом и добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность.Итак, первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.

Многие балки пола в полозьях изолированы изоляцией из стекловолокна, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке. Один из способов избежать этого - утеплить стены по периметру. Другой вариант - это наш метод заполнения всего пролета перекрытий пола и инкапсуляция системы перекрытий пола (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми ячейками.

Для шпал мы решили использовать фанеру 1/4 ″, разрезанную на полосы 3 ″.

Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.

Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.

Примечание: Если под фанерой имеется неизолированное пространство для люков, перед установкой нагревательных спиралей следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь. Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и был такой же высоты, как и основной дом.

Спланируйте установку, как если бы вы выполняли любую стандартную работу по укладке полов, путем привязки линий для направления размещения досок и учета нестандартных размеров стен.

Соответствующая высота этажа

Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца. Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена ​​1/4 дюйма. фанерные гвоздодеры (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого обогрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.

Спальные полосы образуют полосы, в которые будет помещен нагревательный кабель.

Полосы для шпал образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу, который необходимо закрепить в шпале.

Нанесите строительный клей на нижнюю часть шпал.

Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.

Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, разнесенных на 3 дюйма.

Передовой опыт: установка кабелей лучистого нагрева для подогрева

Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.

Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.

Советы по установке:

  • Используйте 1/4 дюйма. или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
  • Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.

Первый шаг - установка крепежных лент Warmup.

Примечание: В зависимости от конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы они соответствовали опоре деревянного пола.

  • Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.

Привязать нагревательный кабель к фиксирующей планке.

Герметизация проводов теплового излучения

После того, как кабели проложены, залить бетон между шпалами. Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал модифицированный латексом раствор тонкого отверждения (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования набора Thinset, модифицированного латексом:

  • Прочный и устойчивый к растрескиванию.
  • Дешевле, чем самовыравнивающаяся смесь.
  • Есть в наличии.
  • Грунтовка чернового пола не требуется.

Выбор деревянных полов: пиленый дуб рифт и четвертичный

Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для полов с тепловым излучением. Бук, австралийский кипарис и многие изделия из бамбука - примеры того, что не так.

Мы хотели приобрести и установить материал, который не только соответствовал бы существующему паркету из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола.Все полы естественно сжимаются и набухают в зависимости от сезона, поэтому мы выбрали дубовый дуб с трещинами и четвертьями, который считается примерно на 30 процентов более устойчивым, чем пол из гладколесного дуба.

Рифт и четвертичные доски конкурируют с инженерным полом. Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.

Советы по выбору деревянных полов:

  1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
  2. Используйте пиленый на четверть пиломатериал для досок шириной более 3 дюймов для лучшей стабильности размеров.
  3. Акклиматизируйте деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
  4. Перед укладкой деревянного пола включите систему обогрева до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в том месте, где будет укладываться деревянный пол. Убедитесь, что влажность вашего пола соответствует вашей местности. . Как правило, среднее содержание влаги составляет от 6 до 8 процентов.
  1. Инженерные полы по своей природе более устойчивы.
  2. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
  3. Паркет: В целом паркетные полы имеют меньшее расширение и сжатие.
  4. Темные полы: их цвет делает зазоры между досками менее заметными.
  5. Напольные покрытия со скошенными краями делают зазоры менее заметными.

Устройство деревянного пола

Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов.При установке поверх кабелей лучистого обогрева вам необходимо замедлить темп и быть точным при размещении крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы обогрева со свободным проводом для прогрева

Шаг 1: Определите отапливаемую площадь.

Измерьте комнату, которая будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в Warmup для получения предложения. Определите расположение термостата и отметьте его на своем эскизе.

Для герметизации нагревательных проводов мы использовали модифицированный латексом тонкий слой (LMT).

Шаг 2: Найдите термостат.

Системы электрических лучистых нагревательных матов для подогрева разработаны для использования с программируемым термостатом, сертифицированным UL. Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его возле источников тепла, чрезмерного солнечного света из окон или световых люков.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры.Это означает, что при выборе «деревянных полов» в программе настройки нагрева никогда не будут превышать 82F и обеспечат плавный и постепенный нагрев полов.

Распределите слой тонкого слоя на верх шпалы.

Шаг 3. Запустите 20-амперную схему с защитой GFCI.

Подключите выделенную цепь GFCI на 20 ампер к месту расположения термостата. Перед заделкой любых стен я протягиваю трос из коробки термостата вниз по полости стены и через вырезанную часть настенной колодки 2 × 4.После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Использование деревянных планок от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы толщиной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2-дюйм. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.

В качестве напольного покрытия мы выбрали рифтовую и четвертную доски. Они являются хорошим вариантом для теплых полов из твердых пород дерева, а также минимизируют сезонные зазоры, коробление и т. Д.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить планки к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.

Шаг 6: Установите систему отопления.

Начиная с самой близкой точки пола к термостату, приклейте стык к черному полу.

Оберните нагревательный кабель на фиксирующую планку и проведите его вперед-назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Шаг 7: Установите датчик датчика температуры.

Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую зону. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.

Шаг 8: Залить систему отопления выравнивающим составом.

Когда система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного тонкослойного компаунда на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал. Выравнивающие составы / тонкие смеси / клей ДОЛЖНЫ содержать латексные составы и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.

Шаг 9: Установите паркетный пол.

Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам.Будьте осторожны, чтобы не повредить провода крепежом.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальную температуру 81 ° F (26,5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.

Side Note One

Плавающие плиточные полы SnapStone

С 2005 года полы из керамогранита SnapStone сокращают время укладки вдвое благодаря инновационной системе блокируемых лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для тех, кто впервые делает это своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, зубчатая насадка и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена ​​на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.

Боковое примечание Два

FastStone +

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линия продуктов FastStone + - это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE для отслаивания и приклеивания. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без каких-либо специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке.В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ X24 ″, и их размеры подходят друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.


Рекомендуемые статьи

Безопасно ли лучистое тепло под деревянным полом?

Деревянные полы, особенно с открытой планировкой, все чаще используются в кухнях и туалетных комнатах.Поскольку в этих местах общего пользования люди любят устанавливать полы с подогревом, вопрос следующий:

Можно ли установить лучистое тепло под деревянным полом?

Короткий ответ: абсолютно!

Warm Your Floor предлагает только самые качественные и надежные товары от проверенных производителей. И большинство предлагаемых нами систем лучистого теплого пола позволяют безопасно устанавливать их под деревянными полами.

Следуйте нескольким простым советам, чтобы ваша электрическая система водяного теплого пола сохраняла тепло на долгие годы!

Традиционные матовые или проволочные системы

Для большинства матов и изделий из проволоки, которые мы перевозим, требуется слой самовыравнивающегося раствора на цементной основе.Это повысит высоту пола лишь на чуть более четверти дюйма. Раствор равномерно распределяет тепло и помогает защитить нагревательные провода от острых предметов, которые могут проникнуть в пол во время или после укладки. Следуйте инструкциям производителя раствора по времени отверждения и обязательно дайте раствору полностью затвердеть перед укладкой деревянного пола поверх.

Затем уложите пол поверх полностью затвердевшего раствора. Для достижения наилучших результатов мы не советуем использовать гвозди или шпалы, потому что есть риск случайно повредить провода.

Пленка QuietWarmth для полов с защелкой

Для QuietWarmth Film вам не нужно беспокоиться о том, чтобы покрыть тепло тонким слоем. Поскольку эта пленка имеет низкую тепловую плотность, вы можете класть древесину прямо на тепло в сухих местах.

Вот список продуктов, которые можно использовать под паркетом:

Обратите внимание: Некоторые производители деревянных полов указывают, что их пол не должен подвергаться воздействию температур выше 82 ° - 84 ° F. Обязательно проконсультируйтесь с вашим дилером по напольным покрытиям или производителем и установите надлежащую предельную температуру пола с помощью термостата.

Нужна помощь в выборе подходящего продукта для деревянного пола? Свяжитесь со специалистами Warm Your Floor сегодня!

Как установить электрическое лучистое тепло под деревянными полами | Руководства по дому

Системы электрического лучистого теплого пола могут быть установлены под деревянными полами, работая из подвала или из подвального помещения. Это самый простой и экономичный способ установки лучистого электрического тепла под готовые деревянные полы; это также наименее трудозатратный.Вам придется удалить изоляцию, если она есть, но это легко сделать, поскольку она удерживается на месте только скобами.

Определение площади, подлежащей обогреву

Системы теплого пола бывают двух типов - нагревательный кабель и нагревательные маты. Самостоятельным мастерам проще всего установить комплекты нагревательных матов, поскольку они объединяют нагревательный кабель с фольгированным теплоотражателем и сеткой, которая позволяет легко прикрепить их к сторонам балок пола с помощью простого скобозабивного пистолета.Коврики с подогревом бывают трех стандартных размеров для размещения между балками пола: 12, 16 и 21,5 дюйма по центру. Они доступны в длине от 5 футов до 30 футов. Выберите один мат в зависимости от расстояния между балками и длины прогона для каждого обогреваемого пролета.

Установка нагревательных матов

Для наиболее эффективной установки установите нагревательные маты так, чтобы между матами и полом оставался воздушный зазор в 2 дюйма. Самый простой способ обеспечить равномерный зазор в 2 дюйма - провести линию по внутренней стороне балки пола на расстоянии 2 дюймов от пола, а затем разместить отражатель из фольги ровно по этой линии.Закрепите нагревательные коврики на месте, установив скобы через каждые 4–6 дюймов. Этот проект может выполнить один человек, но помощник сделает его менее неудобным.

Электрические соединения

Подключите все нагревательные маты параллельно, соединив вместе все черные холодные провода и все белые холодные провода. Количество матов, которые вы можете подключить к одной ответвленной цепи, будет зависеть от их индивидуальных значений силы тока. Нагревательные маты считаются непрерывной нагрузкой, поэтому потребляемый ток всеми матами в любой данной ответвленной цепи не может превышать 80 процентов от номинального значения этой цепи.Другими словами, если они подключены к ответвленной цепи, защищенной 20-амперным автоматическим выключателем или предохранителем, общий потребляемый ток не может превышать 16 ампер. Максимальная нагрузка 80% - это требование Национального электротехнического кодекса. Другое требование кодекса - все соединения должны выполняться в утвержденной распределительной коробке.

Инструкции производителя

Изучите инструкции, прилагаемые к комплектам теплоизмерительных ковриков, которые вы купили, потому что каждый производитель предъявляет немного разные требования к таким деталям, как установка напольной термочувствительной лампы.

Разрешения и проверки

Свяжитесь с местным строительным отделом перед началом этого проекта, потому что в большинстве юрисдикций вам необходимо приобрести разрешение на электромонтаж перед установкой любой новой электропроводки. Как правило, вам необходимо будет провести осмотр вашей работы - грубый осмотр и законченный осмотр. Деньги, которые вы потратите на разрешение и на проверки, того стоят, потому что они предназначены для вашей защиты. После прохождения обеих проверок можно установить изоляцию под нагревательными матами, используя изоляцию от R-13 до R-19.Не используйте изоляцию с R-Value, превышающим R-19.

Предупреждения

Несмотря на то, что установка тепловых матов - простая задача, с которой даже новичок может справиться безопасно, есть несколько мер предосторожности, которые необходимо соблюдать. 1. НИКОГДА не кладите скобы ближе 1/4 дюйма к нагревательному проводу. 2. НИКОГДА не позволяйте нагревательным матам перекрывать друг друга или собираться в пучок. 3. НИКОГДА не позволяйте нагревательным матам приближаться более чем на 8 дюймов к электрическому кабелю или распределительной коробке. 4. НИКОГДА не допускайте контакта нагревательного мата с металлическими трубами или металлическими подвесными ремнями.5. НИКОГДА не позволяйте нагревательному мату приближаться к деревянному полу ближе, чем на 2 дюйма.

Ссылки

Писатель Биография

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журнале «Family Handyman», «Popular Science», «Popular Mechanics. «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладной науки в области прикладных технологий электротехники в колледже Элвина.

Советы по укладке деревянных полов поверх лучистого тепла

Паркетные полы красивы и создают ощущение комфорта в вашем доме. Тот факт, что вы выбираете систему лучистого обогрева, не означает, что вам нужно отказываться от красоты, долговечности и комфорта деревянного пола. Следуйте нашим рекомендациям, чтобы получить самый замечательный пол, которым вы будете восхищаться через 10 лет со дня его укладки.

Прочтите ниже советы о том, как идеально укладывать паркетные полы поверх систем лучистого отопления.

При использовании систем лучистого обогрева не только профессионалы, работающие с деревянными полами, обязаны быть на высоте. Генеральный подрядчик, сантехник и специалист по системам отопления, вентиляции и кондиционирования воздуха также несут ответственность за установку системы лучистого отопления, чтобы все основания пола работали хорошо и отлично выглядели в течение многих лет.

Поговорите с каждым человеком, который занимается установкой системы лучистого обогрева. Убедитесь, что все знают, что паркетный пол будет установлен поверх системы лучистого отопления.Если все будут сотрудничать, то вы на пути к успешной укладке деревянного пола над системой лучистого отопления. Вы должны знать обо всех типах полов, устанавливаемых над системой лучистого отопления. Различные материалы для полов имеют разные значения R, и, если в одной и той же зоне нагрева используются разные материалы, проконсультируйтесь с инженером-механиком HVAC.

Вы должны связаться с домовладельцем и сообщить ему, какие условия лучше всего подходят для стабильного деревянного пола на тепловом излучении.Сообщите домовладельцу, что паркетные полы будут работать лучше всего, если они будут поддерживать относительную влажность 30-50% и внутреннюю температуру 60-80F.

Как установщик паркетных полов, вы несете ответственность за то, чтобы они идеально соответствовали системе лучистого тепла. После того, как вы установили его, покупатель должен знать обо всех тонкостях системы лучистого тепла. Часто общайтесь со своим клиентом о лучших способах поддержания влажности и температуры.

Одна из наиболее распространенных причин выхода из строя паркетных полов с лучистым обогревом - это слишком быстрое включение системы.Пользователи будут увеличивать нагрев, когда становится холодно. Это вызывает у деревянного пола «шок».

Лучший способ бороться с этой формой неудач - поговорить со своим клиентом. Объясните им, что системы лучистого обогрева нужно включать постепенно. В интересах заказчика, чтобы внешний термометр / термостат контролировал инициирование запроса на тепло. Таким образом они могут медленно включать систему лучистого тепла по мере того, как температура постепенно падает. Кроме того, поговорите со своими клиентами об установке увлажнителя для добавления или удаления влажности.Лучистое тепло считается сухим теплом, и если отопительный сезон длится несколько месяцев, необходимо установить систему увлажнения, чтобы поддерживать относительную влажность выше 30%.

Во время процесса установки одним из наиболее важных шагов является включение системы лучистого тепла за 1-2 недели до доставки древесины. Этот шаг поможет удалить влагу с чернового пола. Он также покажет, есть ли какие-либо проблемы с самой системой излучающего тепла (например, утечка воды).Этого шага не следует избегать независимо от времени года.

Еще одним важным шагом во время укладки является измерение температуры поверхности чернового и деревянного пола. Температура поверхности чернового пола никогда не должна превышать 85 ° F. Если температура поверхности превышает 85 ° F, древесина может высохнуть больше, чем следовало бы, и это может вызвать трещины.

Крайне важно следить за тем, чтобы показания влажности вашего чернового пола были правильными. Регулярно снимайте показания черного пола перед установкой и доставкой деревянного пола.Вы должны измерить показания на всех частях черного пола. В некоторых системах лучистого отопления используется комбинация гипкритовых и деревянных шпал. Знайте содержание влаги в каждом из этих компонентов и убедитесь, что они находятся в пределах спецификации, прежде чем начинать укладку деревянного пола.

Независимо от того, какой черновой пол уложен, важно, чтобы показания влажности чернового пола не превышали 3% от самого деревянного пола. Допустимая влажность деревянного пола зависит от вашего местоположения.Пол в Нью-Йорке имеет приемлемое содержание влаги, которое отличается от пола из твердой древесины во Флориде.

Помогите домовладельцу выбрать паркетный пол, подходящий для его сценария. Один из лучших способов избавиться от излучаемого тепла - использовать паркетный пол. Стабильность размеров, присущая паркетным полам, делает их отличным выбором для систем лучистого отопления. Также уместны полы из твердых пород дерева. Подойдут североамериканский дуб, американская вишня и американский орех.Некоторые производители даже делают паркетные полы специально для систем лучистого отопления.

Твердые паркетные полы можно использовать над системами лучистого отопления. Однако при использовании чего-либо шире 4 дюймов учитывайте дополнительную акклиматизацию и используйте клей для деревянных полов, рекомендованный производителем деревянных полов. Quartersawn или riftsawn также считаются лучшим выбором для деревянного пола.

Если вы хотите узнать больше об укладке паркетных полов поверх систем лучистого отопления, позвоните в City Floor Supply по телефону (800) 737-1786 или напишите нам по адресу info @ cityfloorsupply.com.

Внутрипольное отопление для деревянных полов

Подберите гостеприимный вид деревянных полов

Поднимите свои великолепные деревянные полы на новый уровень и принесите тепло и уют в ваш дом на всю зиму. Благодаря инновационному дизайну и вниманию к деталям ThermoSoft добавление лучистого тепла к деревянным полам стало безопаснее и проще, чем когда-либо. Не упустите шанс превратить свой дом в роскошное и уютное место для отдыха.

Обязательно ознакомьтесь с WarmStep®: единственным источником электрического излучения для прямого прибивания или приклеивания деревянных полов.Не требует заливки нагревательных элементов в цемент. Мы также предлагаем комплексную систему для плавающих полов или кабель, если вы заливаете новый бетонный пол!

подробнее »

КАК СМОТРЕТЬ НА

КАК СМОТРЕТЬ НА

Системы обогрева магазинов по типу пола

Плитка и камень

Спроектированная и цельная древесина

Ламинат

Винил

Ковровое покрытие

Бетонная плита

Преимущества

Бетонная плита

решений для обогрева полов от ThermoSoft
  • Эффективная передача тепла

    Деревянные полы эффективно удерживают и излучают тепло.Вы будете чувствовать себя теплее дольше и быстрее.

  • Носки не нужны.

    Забудьте про холодный пол и ощутите гостеприимное тепло от пальцев ног.

  • Преобразует обычное пространство

    Благодаря полам с подогревом вы превратите повседневное пространство в роскошное уединение в собственном доме.

  • Минимизируйте время и трудозатраты

    Системы, разработанные с учетом наиболее эффективного процесса установки.

  • Обогревает помещения всех форм и размеров

    Доступна профессиональная помощь в дизайне, поэтому любой проект - это легкий ветерок.

  • Разработано с определенной целью

    Мы не стремимся просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.

  • Подключается быстро и легко

    Подключаемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.

  • Практически универсальная совместимость

    Выбирайте любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы можете в них вложить.

  • Технологичность

    Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.

  • Разработано с учетом совместимости

    Проверено и одобрено многими производителями напольных покрытий, клея и крепежа.

  • Нет дополнительной высоты пола

    У нас есть решения, позволяющие добавить тепла без увеличения высоты.

  • Сертификат безопасности

    Зарегистрирован UL или ETL для США и Канады.

  • 10-летняя или пожизненная гарантия

    Отопительные системы ThermoSoft рассчитаны на длительный срок службы.

  • Премиум-поддержка производителя

    Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим - это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших обогревателей - наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам, что дает лучшую ценность для лучистого отопления.

Инновационная и надежная конструкция

Движение отрасли вперед с помощью инноваций, и здесь для долгосрочного сотрудничества с высочайшей надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft - лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация - один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Избранные новости и видео

Веб-семинар NWFA, часть 1
59:12 мин.

Веб-семинар NWFA, часть 2
55:49 мин.

Веб-семинар NWFA, часть 3
57:59 мин.
Веб-семинар NWFA, часть 4
54:56 мин.

Веб-семинар NWFA, часть 5
59:24 мин.

Веб-семинар NWFA, часть 6
50:43 мин.

Развенчание мифов о лучистом напольном отоплении

Традиционное тепло vs.Электрическое лучистое тепло

Выбор термостата для системы электрического отопления

Уход за деревянным полом с лучистым обогревом

Установка лучистого тепла под деревянными полами

Как установить паркетные полы из инженерной древесины поверх теплых полов

(Источник)

Пожалуй, одним из самых роскошных усовершенствований системы климат-контроля в своем доме является система подогрева полов.Полы с подогревом могут помочь решить проблему постоянного ношения носков или тапочек, чтобы избежать неприятно холодных полов.

Хотя полы с подогревом могут быть дорогостоящими, домовладельцы, живущие в более холодных регионах, часто очень довольны обновлением. Однако существует несколько распространенных заблуждений о теплых полах с подогревом, особенно о том, можно ли их безопасно разместить под деревянным полом.

Основы систем теплого пола

Сегодняшние системы теплого пола намного более продвинуты и бывают двух основных типов: гидравлические и электрические.

Гидравлическое отопление использует горячую воду для обогрева пола и часто выбирается из-за более высокой энергоэффективности по сравнению с электрическим отоплением и из-за его надежности. Часто его можно интегрировать в вашу текущую систему водяного отопления. Кроме того, системы водяного теплого пола универсальны, поэтому их можно устанавливать в определенных помещениях по мере необходимости.

Электрические системы теплого пола дешевле в установке, чем гидравлические, хотя их затраты на электроэнергию будут выше. Однако электрические системы намного более отзывчивы и нагреваются быстрее, чем гидравлические системы.Это полезно для домов в районах с холодными зимами и идеальным быстрым обогревом.

Сегодня обе эти системы можно безопасно использовать под самыми разными полами, включая паркетные полы.

Добавление теплых полов к деревянным перекрытиям

(Источник)

Деревянные полы - это традиционный выбор домовладельцев, однако искусственно обработанная древесина твердых пород имеет такую ​​же эстетическую привлекательность, как и обычная древесина, но при этом более плотная, устойчивая к царапинам и долговечнее обычных деревянных полов.

Из конструкционной древесины можно использовать как электрические, так и водяные системы отопления. Гидравлические системы более популярны, но в большинстве случаев требуют структурной перестройки пола. По этой причине, когда домовладельцы модернизируют свой дом, выбирая водяной пар, они заменяют свой старый деревянный пол на новый продукт.

Из-за потенциальных проблем с влажностью в гидравлических системах важно учитывать несколько факторов для обеспечения наилучшего возможного результата.

Четыре основных фактора, о которых следует помнить, включают:

  • Температура пола: максимальная температура поверхности черного пола составляет 85ºF.Кроме того, температура бойлера никогда не должна превышать 110ºF.
  • Технические характеристики чернового пола: И фанера, и бетон являются подходящими черновыми полами, а также их комбинация. Традиционные гидронные системы будут размещены на фанерном основании и залиты бетоном.
  • Установка нагревательной трубы: после того, как трубы будут размещены и самовыравнивающийся бетон затвердеет, система должна быть протестирована перед установкой твердой древесины.
  • Контроль микроклимата: Выполняйте периодические проверки температур (перечисленных выше) и убедитесь, что уровень влажности составляет от 30% до 50%, чтобы избежать раскола или трещин в древесине твердых пород.

Имейте в виду, что паркетные полы действуют как изолятор, поэтому тепло, производимое полом, не окажет существенного влияния на температуру окружающего воздуха, хотя босиком будет комфортно.

Согрейте пол лучистым теплом

(Источник)

Если вы готовы сделать полы с подогревом на своих этажах, есть два способа обновить свой дом.

Системы электрического отопления часто включают только снятие напольного покрытия и представляют собой довольно простой ремонт, который опытные домашние мастера могут выполнить самостоятельно. Системы водяного теплого пола требуют, чтобы подрядчик полностью удалил существующий пол и изменил структуру пола, чтобы приспособить систему.

Хотя установка гидронных систем немного шире, это дает прекрасную возможность изменить ваш пол со стандартного дерева или плитки на спроектированную древесину.
