Монтаж водосток гранд лайн: Инструкции от производителя — Монтаж водостоков и водосточных систем

Содержание

Водостоки Grand Line: характеристики, правила установки

Виды водостоков Grand Line

Двустороннее полиуретановое покрытие
Алюцинковое покрытие

Преимущества Grand Line
Монтаж водостока Гранд лайн

Основные правила установки

Сохранить привлекательность внешнего вида здания и защитить от преждевременного разрушения его цоколь, отмостку и фасад можно только, если каким-то образом предотвратить скопление осадков на поверхности крыш. Оптимальный вариант – организовать управляемый сток и последующий отвод воды на грунт или в систему дождевой канализации. Вот почему скатные крыши рекомендуется обязательно обустраивать водосточной системой.

Эксплуатационные особенности функционирования той или иной системы водостока, как правило, продиктованы местными климатическими условиями. И как, не как отечественному производителю знать все тонкости российского климата. Разрабатывая водостоки Grand Line, специалисты компании с одноименным названием позаботились не только об этом.

Виды водостоков Grand Line ↑

На рынке водостоки Гранд Лайн представлены в трех вариантах:

двух размерных линейках с круглым сечением;
системы с прямоугольным сечением.

Такая вариантность конструкций позволяет использовать их в различных сферах строительства, в частности, 125×90 – в малоэтажном, а 150×100, соответственно, в промышленном, а также строительстве объектов гражданского назначения.

На заметку

Но в любом случае систему для каждого объекта комплектуют индивидуально – это позволяет обеспечить ей максимальную надежность и долговечность.

Помимо различий в типоразмерах, эти аксессуары для кровли различают также по виду покрытия.

Двустороннее полиуретановое покрытие ↑

Водостоки Grand Line изготовлены из холоднокатаной стали горячего оцинкования с нанесением с обеих сторон полиуретана. Такая обработка существенно улучшает эксплуатационные характеристики материала, обеспечивая:

повышенную стойкость к воздействию ультрафиолета;
высокая устойчивость к химическим воздействиям, типичным для атмосферы в крупных городах, в частности, к кислотным дождям, азотной, соляной и серной кислот.
высочайшую стойкость к механическим повреждениям и коррозии;

На заметку

Кстати, полиуретановое (пурал) по защитным характеристикам превосходит такие распространенные покрытия, как пластизол и полиэстер.

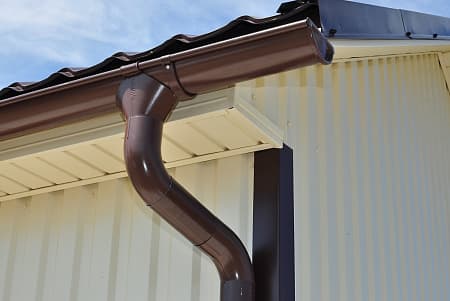

водосточная система Grand Line с полиуретановым покрытием

Двустороннее покрытие пуралом позволяет расширить цветовую гамму. Она не теряет на протяжении десятилетий интенсивности цвета и блеска. Для этой продукции предусмотрена гарантия, причем фирменная письменная, на внешний вид – 10 лет и до 25 – на технические характеристики.

Алюцинковое покрытие ↑

При производстве систем, только типоразмера 125×90 используют также импортную сталь той же толщины – 0,6 мм с покрытием Aluzinc®. Оно имеет достаточно высокие показатели стойкости, которые позволяют защитить сталь в течение всего эксплуатационного периода от воздействия агрессивной среды, от коррозии, потемнения, выцветания и т. д. Нанесенное тонким слоем органическое покрытие Antifinger (Easyfilm S), следов от пальцев на нем не остается, защищает изделие при транспортировке и установке. Гарантия на изделие с покрытием Aluzinc® немного меньше – 7 лет. (данные на Wiki)

Преимущества Grand Line ↑

Увеличенная пропускная способность. Глубина желоба увеличена по сравнению с аналогичными изделиями у других производителей примерно на четверть. Это позволяет противостоять значительным нагрузкам при ливневых осадках, а также и механическим, вызванным сползанием толстого снежного слоя. Благодаря тщательно подобранному соотношению между глубиной желоба и диаметром трубы, водосточная система Grand Line имеет максимально высокую пропускную способность.
Герметичность. Конструкция соединителя желоба с кольцом позволяет с максимальной точностью фиксировать его на трубе, а наличие резинового уплотнителя обеспечивает герметичность стыка. Замок допускает многократное смыкание и размыкание.
Большая толщина стали, чем у других водостоков. Такой показатель делает изделие более прочным и долговечным, снижает вероятность повредить их в процессе транспортировки и установки.

Отсутствие разнооттеночности. Использование высококачественных материалов обеспечивает однородность цвета полиуретанового покрытия на протяжении всего эксплуатационного периода.
Цветовая гамма. Среди 11 вариантов цветовых решений можно подобрать подходящий к каждой кровле.
Особая конструкция желоба. Она позволяет заворачивать от верхнего края поток воды в центральную часть дна. Таким образом, водосток Грандлайн исключает попадание воды на отмостку или фасад здания.
Независимость от климатических условий. Изделие подходит для использования практически в любых регионах, так как имеет достаточно широкий диапазон рабочей температуры: начиная от -60°С и до +120°С.

Экономичность. Возможность устанавливать по одной воронке на 15 метров карниза, позволяет снизить расходы на колена и трубы.

Монтаж водостока Гранд лайн ↑

Перед установкой изделия необходимо приготовить следующие инструменты: киянку (деревянную или резиновую), ножовку (можно и ножницы по металлу), губцевый инструмент, отвертку, линейку и маркировочный шнур.

Важно

Использование «болгарки» может повредить защитное покрытие водосточной системы, из-за чего металл в дальнейшем начнет корродировать.

Монтаж выполняют в определенной последовательности.

Основные правила установки ↑

Монтаж крюков

Длинные крюки желоба устанавливаются еще до монтажа материала для кровли – либо на стропила, либо на карнизную доску, обеспечивая системе большую прочность и надежность.
При установке крюков после завершения устройства кровли используют короткие, они крепятся на лобовую доску.

И в том, и в другом случае шаг установки – 600-900 мм.
Чтобы улучшить сток воды в воронки, крюки монтируют с вертикальным смещением.

Монтаж воронок и заглушек

Количество воронок рассчитывают с учетом одного из условий:

На желобе в местах, где предполагается их разместить, вырезается V-образное отверстие. Для систем 125х90 ширина составляет 100-110 мм, а для 150х100 – 120-130 мм.
Между вырезом и верхним краем должно быть по крайней мере 15 мм, а расстояние от торца желоба до воронки – 150 мм.
Воронку надевают на желоб и завальцованной стороной закрепляют в замке с внешней его стороны, после чего фиксаторы отгибают внутрь него.
Заглушки должны быть установлены на торцы желоба, несмежные с другими элементами.
Стыки герметизируют, используя силиконовый герметик, а в случае необходимости и заклепки.
Соединение уплотняют при помощи резиновой киянки.

Установка желобов

Желоб вставляют в крюк. Для этого его внутренний край заводят в фиксатор, а внешний край фиксируют, накидывая пластинчатый фиксатор.

Важно

Нижний край располагают на 6 мм выше внутреннего, чтобы предотвратить попадание воды на фасад, особенно во время сильного ливня.

Затем устанавливают карнизную планку, заводя ее нижней кромкой в желоб, чтобы предохранить лобовую доску от намокания.
Гидроизоляцию выводят под планкой и обеспечивают тем самым сток воды.
Для соединения этого элемента используют специальный соединитель встык. Соединитель снабжен резиновой прокладкой, обеспечивающей герметичность, а также компенсирующей температурное расширение.

Установка труб

Кронштейны трубы устанавливают с максимальным шагом в метр, но меньше чем два на одну трубу.
В первую очередь кронштейны крепят непосредственно в местах, где трубы стыкуются между собой или с коленами.
Длина водосточной трубы должна позволять устанавливать колено стока, не доходя примерно 200 мм до отмостки/земли. Это необходимо для того, чтобы вода не разбрызгивалась.
Для организованного стока оборудуют ливневую канализацию.

Водостоки Гранд Лайн (ГЛ) — цена, инструкции

Расчет водостока

Калькулятор расчета водостока

Подбор цвета

Программа подбора цвета

Главная/Водосток/Металлические водостоки/Грандлайн

Водосточная система Гранд Лайн — весь ассортимент и актуальные цены. Водостоки Грандлайн, цвета водослива. Что представляют собой желоба и водосточные трубы Grandline.

Фирма-производитель Гранд Лайн производит отделочные материалы из листового металла с покрытием — водосточные системы, профнастил, металлочерепицу.

Водостоки Grandline выпускаются с разными вариантами покрытия, в самых разных цветах и размерах.

Виды водостока Гранд Лайн

Компания Гранд Лайн выпускает водосточные системы под двумя торговыми марками.

Grand Line (круглое сечение)

Optima (прямоугольный водосток)

Размеры водосливной системы

Компания Grand Line предлагает несколько видов водосточных систем.

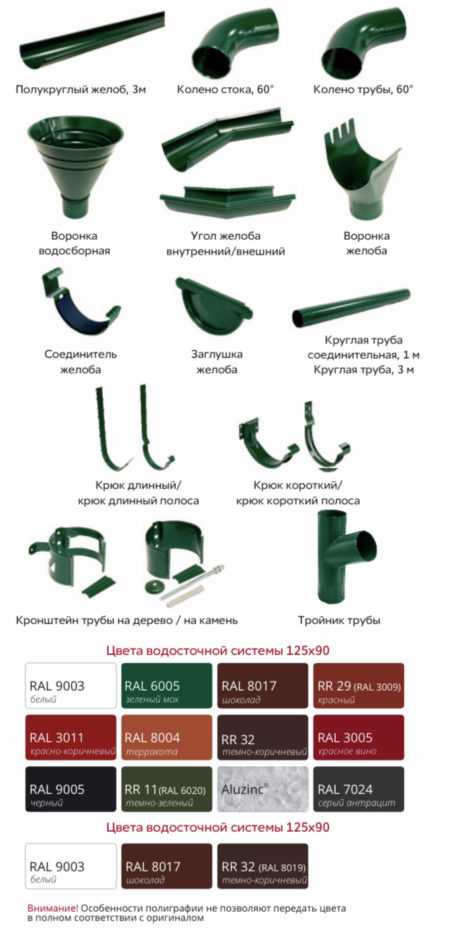

Водостоки Grand Line — круглое сечение, полиуретановое покрытие, размеры 125/90 и 150/100
