Содержание

Элементы и чертежи водосточной системы Grand Line 125x90

скачать (pdf)
Элементы водосточной системы Grand Line скачать (pdf)
Полукруглый желоб

Полукруглый желоб, 3 м

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр

чертеж (jpg)
Соединитель желоба

Соединитель желоба

Уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.

чертеж (jpg)
Заглушка желоба

Заглушка желоба

Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.

чертеж (jpg)
Заглушка желоба
Заглушка желоба

Угол желоба, внутренний и внешний, 90°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.

чертеж (jpg)
чертеж (jpg)
Угол желоба, внутренний и внешний, 135°
Угол желоба, внутренний и внешний, 135°

Угол желоба, внутренний и внешний, 135°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.

чертеж (jpg)
чертеж (jpg)
Воронка желоба

Воронка желоба

Переходный элемент, организующий слив воды из желоба в водосточную трубу.

чертеж (jpg)
Воронка водосборная

Воронка водосборная

Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

чертеж (jpg)
Крюк длинный

Крюк длинный

Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе полиуретана. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.

чертеж (jpg)
Крюк длинный (полоса)

Крюк длинный (полоса)

Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от коррозии.

Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды.

На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.

чертеж (pdf)
Крюк короткий

Крюк короткий (125х90)

Предназначен для крепления желоба на лобовую доску или торцевую часть стропил. Выполнен из оцинкованной стали (толщина 1 мм) с полиуретановым покрытием. Не требует демонтажа кровельных листов.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Круглая труба

Круглая труба, 3 м

Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам.

чертеж (jpg)
Круглая труба соединительная

Круглая труба соединительная, 1м

Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использовние трубы по 0,5 метра.

чертеж (jpg)
Колено трубы

Колено трубы, 60°

Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.

чертеж (jpg)
Колено стока

Колено стока

Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Защищает фасад, цоколь и отмостку от разрушений из-за попадания влаги. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.

чертеж (jpg)
Колено стока

Кронштейн трубы (на дерево)

Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов. (в комплект поставки не входит)

чертеж (jpg)
Колено стока

Кронштейн трубы (на камень)

Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (под ключ / биту Torx T25, общая длина метиза - 160 мм), дюбелем и декоративной накладкой.

чертеж (jpg)
Соединитель трубы

Соединитель трубы

Соединитель трубы используется для соединения труб, на которых отсутствует обжимка.

чертеж (jpg)
Сетка воронки

Сетка воронки "Паук"

"Паук" (сетка воронки) предназначен для защиты водосточного стояка от попадания в него строительного мусора, хвои и листвы, тем самым предотвращает засор трубы, возможное замерзание трубы и как следствие ее разрыв.

Типоразмер: 90/125 | 100/150 Материал: Сталь оцинкованная Вид упаковки: Гофрокороб Количество в упаковке: 30 шт. Размер упаковки: 390 x 260 x 150 мм Объем упаковки: 0,016 м3 Вес упаковки: 3,68 кг Гарантия: 15 лет

Водостоки Grand Line: характеристики, правила установки

  • Виды водостоков Grand Line
  • Преимущества Grand Line
  • Монтаж водостока Гранд лайн
  • Сохранить привлекательность внешнего вида здания и защитить от преждевременного разрушения его цоколь, отмостку и фасад можно только, если каким-то образом предотвратить скопление осадков на поверхности крыш. Оптимальный вариант – организовать управляемый сток и последующий отвод воды на грунт или в систему дождевой канализации. Вот почему скатные крыши рекомендуется обязательно обустраивать водосточной системой.

    Эксплуатационные особенности функционирования той или иной системы водостока, как правило, продиктованы местными климатическими условиями. И как, не как отечественному производителю знать все тонкости российского климата. Разрабатывая водостоки Grand Line, специалисты компании с одноименным названием позаботились не только об этом. Продукция, выпускаемая сегодня пятью крупнейшими заводами на территории РФ, ничем не уступает по своей конструкции аналогичным западным образцам, к тому же – универсальна, ее можно устанавливать на кровлях с любой геометрией, и полностью соответствует системе евростандартов международных стандартов EN 612. (Оф.сайт www.grandline.ru.)

    Виды водостоков Grand Line ↑

    водосточная система Гранд Лайн

    На рынке водостоки Гранд Лайн представлены в трех вариантах:

    • двух размерных линейках с круглым сечением;
    • системы с прямоугольным сечением.

    Такая вариантность конструкций позволяет использовать их в различных сферах строительства, в частности, 125×90 – в малоэтажном, а 150×100, соответственно, в промышленном, а также строительстве объектов гражданского назначения.

    На заметку

    Но в любом случае систему для каждого объекта комплектуют индивидуально – это позволяет обеспечить ей максимальную надежность и долговечность.

    Помимо различий в типоразмерах, эти аксессуары для кровли различают также по виду покрытия.

    Двустороннее полиуретановое покрытие ↑

    Водостоки Grand Line изготовлены из холоднокатаной стали горячего оцинкования с нанесением с обеих сторон полиуретана. Такая обработка существенно улучшает эксплуатационные характеристики материала, обеспечивая:

    • повышенную стойкость к воздействию ультрафиолета;
    • высокая устойчивость к химическим воздействиям, типичным для атмосферы в крупных городах, в частности, к кислотным дождям, азотной, соляной и серной кислот.
    • высочайшую стойкость к механическим повреждениям и коррозии;

    На заметку

    Кстати, полиуретановое (пурал) по защитным характеристикам превосходит такие распространенные покрытия, как пластизол и полиэстер.

    водосточная система -гранд лайнводосточная система Grand Line с полиуретановым покрытием

    Двустороннее покрытие пуралом позволяет расширить цветовую гамму. Она не теряет на протяжении десятилетий интенсивности цвета и блеска. Для этой продукции предусмотрена гарантия, причем фирменная письменная, на внешний вид – 10 лет и до 25 – на технические характеристики.

    Алюцинковое покрытие ↑

    При производстве систем, только типоразмера 125×90 используют также импортную сталь той же толщины – 0,6 мм с покрытием Aluzinc®. Оно имеет достаточно высокие показатели стойкости, которые позволяют защитить сталь в течение всего эксплуатационного периода от воздействия агрессивной среды, от коррозии, потемнения, выцветания и т. д. Нанесенное тонким слоем органическое покрытие Antifinger (Easyfilm S), следов от пальцев на нем не остается, защищает изделие при транспортировке и установке. Гарантия на изделие с покрытием Aluzinc® немного меньше – 7 лет. (данные на Wiki)

    Рекомендуем

    Компания предлагает также ряд сопутствующих товаров, с описанием которых можно ознакомиться, перейдя на  официальный сайт Гранд Лине – www.grandline.ru.

    Преимущества Grand Line ↑

    стиль и качество смонтированного водостока

    • Увеличенная пропускная способность. Глубина желоба увеличена по сравнению с аналогичными изделиями у других производителей примерно на четверть. Это позволяет противостоять значительным нагрузкам при ливневых осадках, а также и механическим, вызванным сползанием толстого снежного слоя. Благодаря тщательно подобранному соотношению между глубиной желоба и диаметром трубы, водосточная система Grand Line имеет  максимально высокую пропускную способность.
    • Герметичность. Конструкция соединителя желоба с кольцом позволяет с максимальной точностью фиксировать его на трубе, а наличие резинового уплотнителя обеспечивает герметичность стыка. Замок допускает многократное смыкание и размыкание.
    • Большая толщина стали, чем у других водостоков. Такой показатель делает изделие более прочным и долговечным, снижает вероятность повредить их в процессе транспортировки и установки.
    • Отсутствие разнооттеночности. Использование высококачественных материалов обеспечивает однородность цвета полиуретанового покрытия на протяжении всего эксплуатационного периода.
    • Цветовая гамма. Среди 11 вариантов цветовых решений можно подобрать подходящий к каждой кровле.
    • Особая конструкция желоба. Она позволяет заворачивать от верхнего края поток воды в центральную часть дна. Таким образом, водосток Грандлайн исключает попадание воды на отмостку или фасад здания.
    • Независимость от климатических условий. Изделие подходит для использования практически в любых регионах, так как имеет достаточно широкий диапазон рабочей температуры: начиная от -60°С и до +120°С.
    • Экономичность. Возможность устанавливать по одной воронке на 15 метров карниза, позволяет снизить расходы на колена и трубы.

    Монтаж водостока Гранд лайн ↑

    Перед установкой изделия необходимо приготовить следующие инструменты: киянку (деревянную или резиновую), ножовку (можно и ножницы по металлу), губцевый инструмент, отвертку, линейку и маркировочный шнур.

    Важно

    Использование «болгарки» может повредить защитное покрытие водосточной системы, из-за чего металл в дальнейшем начнет корродировать.

    Монтаж выполняют в определенной последовательности.

    Основные правила установки ↑

    • Монтаж крюков

    монтаж крюков водостока Grand Line

    • Длинные крюки желоба устанавливаются еще до монтажа материала для кровли – либо на стропила, либо на карнизную доску, обеспечивая системе большую прочность и надежность.
    • При установке крюков после завершения устройства кровли используют короткие, они крепятся на лобовую доску.
    • И в том, и в другом случае шаг установки – 600-900 мм.
    • Чтобы улучшить сток воды в воронки, крюки монтируют с вертикальным смещением.
    • Монтаж воронок и заглушек

    монтаж воронки Количество воронок рассчитывают с учетом одного из условий:

    как определить количество водосточных труб

    • На желобе в местах, где предполагается их разместить, вырезается V-образное отверстие. Для систем 125х90 ширина составляет 100-110 мм, а для 150х100 – 120-130 мм.
    • Между вырезом и верхним краем должно быть по крайней мере 15 мм, а расстояние от торца желоба до воронки – 150 мм.
    • Воронку надевают на желоб и завальцованной стороной закрепляют в замке с внешней его стороны, после чего фиксаторы отгибают внутрь него.
    • Заглушки должны быть установлены на торцы желоба, несмежные с другими элементами.
    • Стыки герметизируют, используя силиконовый герметик, а в случае необходимости и заклепки.
    • Соединение уплотняют при помощи резиновой киянки.
    • Установка желобов

    монтаж желоба в системе Grand Line

    • Желоб вставляют в крюк. Для этого его внутренний край заводят в фиксатор, а внешний край фиксируют, накидывая пластинчатый фиксатор.

    Важно

    Нижний край располагают на 6 мм выше внутреннего, чтобы предотвратить попадание воды на фасад, особенно во время сильного ливня.

    • Затем устанавливают карнизную планку, заводя ее нижней кромкой в желоб, чтобы предохранить лобовую доску от намокания.
    • Гидроизоляцию выводят под планкой и обеспечивают тем самым сток воды.
    • Для соединения этого элемента используют специальный соединитель встык. Соединитель снабжен резиновой прокладкой, обеспечивающей герметичность, а также компенсирующей температурное расширение.
    • Установка труб

    монтаж водосточной трубы

    • Кронштейны трубы устанавливают с максимальным шагом в метр, но меньше чем два на одну трубу.
    • В первую очередь кронштейны крепят непосредственно в местах, где трубы стыкуются между собой или с коленами.
    • Длина водосточной трубы должна позволять устанавливать колено стока, не доходя примерно 200 мм до отмостки/земли. Это необходимо для того, чтобы вода не разбрызгивалась.
    • Для организованного стока оборудуют ливневую канализацию.

    Рекомендуем

    При установке водосточных труб обжим должен смотреть вниз, иначе обязательно образуются протечки.

    © 2020 stylekrov.ru

Элементы и чертежи водосточных систем Grand Line 150x100

скачать (pdf)
Элементы водосточной системы Grand Line скачать (pdf)
Полукруглый желоб

Полукруглый желоб, 3 м

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр

чертеж (jpg)
Соединитель желоба

Соединитель желоба

Уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.

чертеж (jpg)
Заглушка желоба

Заглушка желоба

Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.

чертеж (jpg)
Заглушка желоба
Заглушка желоба

Угол желоба, внутренний и внешний, 90°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.

чертеж (jpg)
чертеж (jpg)
Угол желоба, внутренний и внешний, 135°
Угол желоба, внутренний и внешний, 135°

Угол желоба, внутренний и внешний, 135°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.

чертеж (jpg)
чертеж (jpg)
Воронка желоба

Воронка желоба

Переходный элемент, организующий слив воды из желоба в водосточную трубу.

чертеж (jpg)
Воронка водосборная

Воронка водосборная

Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

чертеж (jpg)
Крюк длинный

Крюк длинный

Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе полиуретана. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.

чертеж (jpg)
Крюк длинный (полоса)

Крюк длинный (полоса)

Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от коррозии.

Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды.

На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.

чертеж (pdf)
Крюк короткий (полоса)

Крюк короткий (полоса)

Предназначен для крепления желоба на лобовую доску или торцевую часть стропил. Не требует демонтажа кровельных листов.

Выполнен из оцинкованной стали толщиной 4 мм.

Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды.

На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Круглая труба

Круглая труба, 3 м

Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам.

чертеж (jpg)
Круглая труба соединительная

Круглая труба соединительная, 1м

Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использовние трубы по 0,5 метра.

чертеж (jpg)
Колено трубы

Колено трубы, 60°

Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.

чертеж (jpg)
Колено стока

Колено стока

Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Защищает фасад, цоколь и отмостку от разрушений из-за попадания влаги. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.

чертеж (jpg)
Колено стока

Кронштейн трубы (на дерево)

Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов. (в комплект поставки не входит)

чертеж (jpg)
Колено стока

Кронштейн трубы (на камень)

Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (под ключ / биту Torx T25, общая длина метиза - 160 мм), дюбелем и декоративной накладкой.

чертеж (jpg)
Соединитель трубы

Соединитель трубы

Соединитель трубы используется для соединения труб, на которых отсутствует обжимка

чертеж (pdf)
Сетка воронки

Сетка воронки "Паук"

"Паук" (сетка воронки) предназначен для защиты водосточного стояка от попадания в него строительного мусора, хвои и листвы, тем самым предотвращает засор трубы, возможное замерзание трубы и как следствие ее разрыв.

Типоразмер: 90/125 | 100/150
Материал: Сталь оцинкованная
Вид упаковки: Гофрокороб
Количество в упаковке: 30 шт.
Размер упаковки: 390 x 260 x 150 мм
Объем упаковки: 0,016 м3
Вес упаковки: 3,68 кг
Гарантия: 15 лет

5 причин для выбора пластикового водостока Grand Line

1. Пластиковый водосток Grand Line выдержит град и суровую русскую зиму.

Grand Line не навешивает на себя ярлыки «Бренд года», «Народная марка», «Сто лучших товаров России», «Компания года» и т.д. Мы делаем качественный продукт и тестируем его доступными способами. Посмотрите видео и сделайте выводы.

2. Пластиковый водосток Grand Line стойкий к выцветанию.

За устойчивость цвета изделия напрямую отвечает краситель. В производстве пластикового водостока Grand Line используются американские красители PennColor. Красители PennColor с 1964 года используют лидирующие производители пластиков в США и Канаде. О красителях PennColor можно громко сказать «Качество, проверенное временем». Не верите? Прочитайте сами историю компании. Со своей стороны Grand Line дает гарантию на стойкость цвета пластикового водостока в течение 10 лет.

3. Пластиковый водосток Grand Line справится с сильными осадками.

Уже 200 лет в России фиксируются рекордные осадки. Сильнейшие зафиксированы в Москве в 1924 г. и Ленинграде в 1935 г. Даже при этих, рекордных осадках, запас пропускной способности пластикового водостока Grand Line от 25% до 50%. Как говорится в пословице «У страха глаза велики». Пластиковый водосток Grand Line справится с осадками любой сложности.

4. Пластиковый водосток Grand Line прост в монтаже «LEGO для взрослых».

Расширенный выбор аксессуаров облегчает монтаж. Пластиковый водосток Grand line можно устанавливать на любые проекты кровли. Ознакомившись с инструкцией по монтажу, смонтировать пластиковый водосток сможет не только опытный монтажник, но и человек, этого не делавший. Посмотрите, как с этим справилась наша Блондинка.

5. Пластиковый водосток Grand Line соответствует европейским стандартам качества.

Слова словами, а дела делами. Компания Grand Line сертифицировала пластиковый водосток в независимой аккредитованной британской лаборатории BBA. Этот сертификат доказывает соответствие российской продукции европейскому стандарту EN 607.

Сертификат соответствия EN 607

обзор технических характеристик водостоков и инструкция по расчету и монтажу

Кровельная водосточная система – комплекс, ответственный за своевременный отвод воды с крыши и ее последующий перевод в грунт или канализационную систему. Грамотный водоотвод позволяет не только сохранить эстетичность здания, но и его надежность, оберегая конструкцию от преждевременного износа. На рынке водостоки представлены в обширном ассортименте, в который входит и продукция торговой марки Grand Line, предлагающая отличные технические характеристики по приемлемой стоимости.

Компания Grand Line является одним из немногих представителей на отечественном и европейском рынке, занимающихся выпуском не только ПВХ-изделий, но и продукции из стального профиля. Становление бренда началось в 2005 году, когда на базе одного из старых комбинатов были открыты новые производственные мощности, по сути, и давшие толчок ко всему последующему развитию компании.

Водостоки для зданий разных типов и предназначенности

Модернизация и совершенствование производственного процесса не прекращается и по сей день – активно внедряются новейшие технологические разработки, инженеры вносят постоянные дополнения в технологию изготовления водостоков, что дает возможность получать на выходе продукт, не имеющий аналогов в своем рыночном сегменте.

Здесь ведется строгий контроль качества за всем спектром выпускаемой продукции – это одно из приоритетных направлений функционирования Grand Line. Нельзя не отметить и сырье – только лучшая сталь, высококачественный поливинилхлорид, красители, пластификаторы – в комплексе все это способствует производству таких водостоков, которые пригодны к эксплуатации в наиболее сложных климатических и эксплуатационных условиях.

Водосток с нестандартной геометрией

Для производства водостоков используется особый стальной сплав, полученный методом холодного катания с последующим оцинкованием поверхности, что обеспечивает дополнительную защиту от всевозможных внешних воздействий. Толщина изделий составляет 0,6 мм, а сверху они покрываются полиуретановым веществом, нанесение которого позволяет улучшить такие характеристики:

  • стойкость к влиянию лучей ультрафиолета;
  • защиту от ржавчины;
  • устойчивость к химическим воздействиям;
  • прочность и жесткость.

Полиуретан обеспечивает надежную защиту от внешних воздействий

Полиуретан по своим техническим параметрам на порядок превосходит аналогичные свойства полиэстера и пластизола и обеспечивает беспроблемную эксплантацию в обширном температурном диапазоне -60° – +120°С. Для большей надежности водостоки «Гранд Лайн» покрывают полиуретаном сразу с двух сторон.

Производитель дает гарантию на свою продукцию, причем одновременно по двум аспектам:

  • сохранность внешнего вида гарантируется на протяжении 10 лет с момента начала эксплуатации;
  • неизменность технических характеристик – в течение 25 лет использования.

Кроме полиуретанового покрытия, применяется еще одна разновидность защитного слоя – Aluzinc. Это гальваническое вещество, нанесение которого на поверхность изделий обеспечивает дополнительную коррозионную стойкость и цветовую устойчивость на протяжении всего периода службы.

Использование Aluzinc предусматривает покрытие водостоков органическим веществом EasyfilmS, благодаря которому на изделиях не остаются отпечатки после прикосновения, а сами они обретают дополнительную механическую защиту, исключающую повреждение в процессе транспортирования или установки. Температурный диапазон эксплуатации подобных водостоков варьируется в пределах -60 – +315°С.

Согласно данным, которые предоставляет официальный сайт «Гранд Лайн», потребителю доступны следующие варинаты водостоков производителя:

Цветовое решение под любой тип и вид кровли

  1. Grand Line 125×90 – оптимальное решение для малоэтажного строительства и негабаритных строений. Имеет более углубленный желоб, примерно на треть больше, чем у конкурентных предложений, что обеспечивает эффективный водоотвод в любых условиях. Такой водосток представлен в семи цветовых решениях: белый, зеленый, шоколад, два оттенка красного, мокрый асфальт и темно-коричневый, а также покрытие Aluzinc.
  2. Grand Line 150×100 – идеален для средних и крупных объектов, обеспечивая помимо прочего значительную экономию. Уникальная конструкция допускает использование всего одной воронки на 15 м.п. карниза, позволяя снизить затраты на колена и трубы. Продукция представлена тремя цветами: белый, темно-коричневый и шоколад.
  3. RohrfitMeister – пластиковые изделия, обладающие хорошими техническими данными и небольшой стоимостью. Подходят для малых по площади частных зданий и производственных объектов. Основа таких водостоков «Grandline» выполнена из улучшенной модификации ПВХ, что обеспечивает отличную прочность к химическим влияниям, стойкость геометрии, невосприимчивость к внешним агрессивным воздействиям и восстановление формы при незначительном деформировании. Цвет: коричневый и белый.
  4. Optima – водостоки, имеющие прямоугольное сечение всех компонентов. Доступны с цинковым покрытием, гарантийный срок службы которого составляет пять лет и полиуретановым, с толщиной в 25 мкм. В этом случае гарантия достигает одного года. Для изделий с полиуретановым напылением доступнопять цветов: белый, зеленый, красный, шоколад, темно-коричневый.

Схема водосточной системы

В независимости от типа, каждый водосток Grand Line имеет в комплекте такие комплектующие:

  • желоб и соединитель к нему;
  • заглушку для желоба;
  • внутренний и внешний угол на 90° и 135°;
  • воронку под желоб;
  • длинный и короткий крюк;
  • тройник под трубу;
  • трубу обычную;
  • соединительную трубу;
  • колено под сток и под трубу с углом в 60°;
  • крепежный кронштейн для дерева и камня.

Кронштейн для установки в кирпичные стены

При расчете водостоков Grand Line следует придерживаться таких рекомендаций:

  • углы желоба рассчитывают исходя из углов крыши – их число идентично;
  • число желобов получают делением длины всех скатов на длину одного желоба с округлением итога в большую сторону;
  • число заглушек и соединителей в замкнутой системе одинаковое. В незамкнутой от числа соединителей отнимают один;
  • число крюков подбирают исходя из шага монтажа в 0,6 м и общей протяженности кровли. Важно помнить и о дополнительных крюках, монтируемых по концам желобов, а также по обеим сторонам стыков – не только между желобами, но и в местах их соединения с углами;
  • воронки устанавливают из расчета 1 шт. примерно на 50 м.кв. кровли. Как правило, одному скату достаточно 1-2 воронок, в зависимости от его габаритов;
  • число труб вычисляют делением высоты здания на длину трубы с последующим умножением итога на количество воронок;
  • колена подбирают исходя из того, что одному стоку требуется два колена стока и одно колено трубы;
  • число кронштейнов зависит от количества труб – на одну трубу требуется минимум два элемента. В местах стыка для двух труб достаточно одного кронштейна.

Расчет воронок

Водосток Grand Line может быть установлен своими руками, чему во многом способствует простота его конструкции и подробная инструкция, которой производитель сопровождает каждую единицу товара. Что касается инструментов, то в работе понадобится резиновая (деревянная) киянка, ножницы по металлу или ножовка, измерительный инструментарий, пассатижи, отвертка и шнур для маркировки.

Порядок и нюансы монтажа крюков ↑

Установку крюков проводят в таком порядке:

  1. Монтаж длинных крюков под желоба выполняют еще до момента укладки кровельного материала, используя для фиксации стропила или карнизную доску. Все зависит от пожеланий владельца и конфигурации самой кровли.
  2. Если кровля уже обустроена, вполне можно обойтись и короткими крюками, фиксируя их на лобовой доске.
  3. Шаг установки в любом случае неизменен – 0,6 м.
  4. Для более удобного стока воды в воронки, для крюков следует предусмотреть небольшое вертикальное смещение.

Схема монтажа

Грамотная установка воронок и заглушек ↑

Для установки заглушек и воронок в водосток «Гранд Лайн» проводят такие действия:

  1. Вырезают V-подобные отверстия в желобах, там, где планируют размещать воронку. Ширина отверстия для систем 125х90 составляет 100-110 мм, для 150х100 порядка 120-130 мм. Обратите внимание: расстояние между воронкой и торцом желоба должно быть не менее 150 мм, промежуток от верхнего края до выреза – минимум 15 мм.
  2. Воронку ставят на желоба, фиксируя ее посредством специального замка с последующим отгибом фиксаторов внутрь элемента.
  3. Заглушки располагают по тем торцам желоба, которые несмежны с иными компонентами системы.
  4. Для герметизации стыков используют герметик, а при потребности и заклепки.
  5. Уплотнение соединений выполняют резиновой киянкой.

Монтаж заглушки на специальные фиксаторы

Очередность монтажа желобов ↑

Для этой операции предусмотрена такая очередность действий:

  1. Устанавливают желоб внутри крюка, заводя его внутреннюю сторону в фиксатор и закрепляя внешнюю с помощью крепежа пластинчатого типа. В инструкции водостока «Гранд Лайн» советуют размещать низ желоба минимум на 6 мм выше его внутренней стороны, что исключит попадание воды на фасад.
  2. Ставят на место карнизную планку, заводя ее снизу внутрь желоба для предотвращения промокания лобовой доски.
  3. Гидроизолятор выводят под планку, обеспечивая беспрепятственный водоотвод.
  4. Для соединения желобов используют специальные стыки с резиновой прокладкой для лучшей герметичности и компенсации температурного расширения.

Крепление труб и их установка ↑

Работу выполняют в следующем порядке:

  1. Устанавливают кронштейны согласно указанным выше рекомендациям. Обязательно их расположение на стыках труб, стоит помнить об этом.
  2. Закрепляют водосточные трубы, следя за тем, чтобы расстояние до земли составляло порядка 20 см – это предотвратит разбрызгивание воды.
  3. Если имеется потребность в организованном стоке, дополнительно возводят ливневую канализацию.

Обратите внимание: трубный обжим обязательно должен быть направлен вниз – в противном случае не удастся избежать протечек.

Расстояние до земли не должно быть слишком большим

Что касается преимуществ, то на официальном сайте Grand Line выделены такие:

  • Коррозионная стойкость – двустороннее покрытие на основе полимера гарантирует изделиям отличную сопротивляемость влаге на протяжении всего периода службы.
  • Отличная пропускная способность – продуманная эргономика желобов и грамотная их реализация позволяют практически на четверть повысить показатели пропускной способности в сравнении с конкурентными предложениями.
  • Цветоустойчивость – изначальный цвет изделия сохраняется на протяжении всего использования водосточной системы без утери своей гаммы и насыщенности.
  • Универсальность – эти водостоки пригодны к эффективному использованию в независимости от климатических и температурных условий, неизменно демонстрируя при этом отличную функциональность и работоспособность.
  • Прочность и надежность – стальная основа прекрасно справляется даже со значительными внешними нагрузками и воздействиями, не утрачивая при этом свою форму и геометрию.
  • Ассортимент – разнообразие доступных цветовых решений позволяет без особых усилий выбрать оптимальный вариант для любого строения, в независимости от его типа, дизайна и архитектуры.
  • Гарантия – на всю свою продукцию производитель распространяет комплексные гарантийные обязательства.

Возможность собрать водосток любой степени сложности

Водостоки Grand Line – оптимальный вариант для зданий различного типа и предназначенности. Их монтаж может быть проведен своими силами, благо конструкция особой сложностью не отличается. Что до расчетов, то лучше доверить их профессионалам – это позволит избежать лишних трат материала и финансов, а кроме этого сбережет драгоценное время.

Монтаж - Производитель стройматериалов - Компания Grand Line

Монтаж

Даже самые лучшие материалы для кровли, фасада, ограждений требуют грамотного монтажа. Только при правильном выполнении работ и использовании качественного инструмента ваш дом прослужит долго.

При этом, экономия на качестве рабочей силы приводит к плачевным последствиям. Некачественно положенная кровля рано или поздно начнет протекать, но заметно это станет лишь посте того, как намокнет вся стропильная система, утеплитель и другие элементы.  Это приведет к ремонту. а то и к полной замене всего кровельного пирога.

Зная о подобных проблемах, мы разработали для вас сервис по быстрому поиску монтажной бригады.

Вам будут рекомендованы только опытные бригады, способные качественно, быстро и надежно выполнить «под ключ» монтаж любой сложности. Все специалисты регулярно проходят обучение, имеют высокую квалификацию и серьезный опыт работы в данной области.

Помощь в подборе квалифицированной бригады вам окажут как специалисты фирменных магазинов Grand Line, так и специалисты партнеров нашей компании.

Не смотря на то, что мы настоятельно рекомендуем воспользоваться услугами профессиональных монтажных бригад, при несложных конфигурациях кровли, фасада и прочего можно произвести монтаж самостоятельно.

Для более тщательного контроля над бригадой или самостоятельного монтажа мы рекомендуем вам ознакомиться с инструкциями по монтажу продукции Grand Line® в разделе Строителям.

Рекомендованные нами бригады выезжают на объект полностью укомплектованные всем необходимым оборудованием и инструментом. Для тех, кто решил произвести монтаж самостоятельно или воспользоваться сторонней рабочей силой, советуем ознакомиться с нашим ассортиментом инструмента для монтажа.

Стоимость монтажных работ рассчитывается индивидуально.

Если вы не смогли получить контакты монтажных бригад в нужном вам регионе/городе или у вас есть нарекания к работе данного сервиса, позвоните нам по номеру +7 (495) 748-38-38 или закажите обратный звонок.

Элементы и чертежи пластикового водостока Grand Line

Водосточный желоб

Для сбора дождевых и талых вод с крыши.

чертеж (jpg)

Труба водосточная

Для сбора дождевых и талых вод с крыши.

чертеж (jpg)

Составной угол

Соединяет два желоба как на внешних, так и на внутренних углах фасада.

чертеж (jpg)

Заглушка желоба

Герметично замыкает желоб на его концах.

чертеж (jpg)

Колено трубы 45°

Соединяет две трубы под углом 45°.

чертеж (jpg)

Колено трубы 67°

Соединяет две трубы под углом 67°.

чертеж (jpg)

Колено сливное

Конечный элемент системы.

чертеж (jpg)

Муфта соединительная

Соединяет две трубы.

чертеж (jpg)

Кронштейн

Для надежного крепления желоба к лобовой доске.

чертеж (jpg)

Хомут трубы Kliker ПВХ Grand Line Premium

Фиксирует трубу к стене здания.

чертеж (jpg)

Пластиковый хомут трубы

Фиксирует трубу к стене здания.

чертеж (jpg)

Воронка желоба

Обеспечивает герметичный отвод дождевой воды с желоба в водосточную систему.

чертеж (jpg)

Соединитель желоба

Соединяет два желоба и компенсирует температурные расширения системы.

чертеж (jpg)

Угол желоба 90°

Соединяет два желоба под углом 90° как на внешних, так и на внутренних углах фасада.

чертеж (jpg)

Угол желоба 135°

Соединяет два желоба под углом 135° как на внешних, так и на внутренних углах фасада.

чертеж (jpg)

Металлический хомут трубы на дерево

Фиксирует трубу к стене здания.

чертеж (jpg)

Металлический хомут трубы на камень

Фиксирует трубу к стене здания.

чертеж (jpg)

Кронштейн желоба металлический

Для надежного крепления желоба на стропила (до монтажа кровли).

чертеж (jpg)

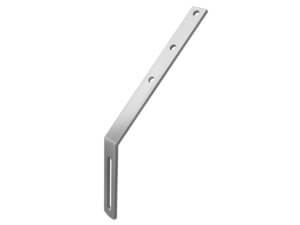

Удлинитель кронштейна желоба металлический

Для крепления кронштейна желоба к стропилам крыши.

чертеж (jpg)
