Основные неисправности инверторов и методы их устранения

Сварочный аппарат часто встречается в домашних мастерских — для личного использования его приобретают даже новички: этот вид техники удобнее, чем трансформатор или выпрямитель.

Пользователи сварочного оборудования отмечают следующие преимущества:

  • доступность — приобрести инвертор можно в каждом магазине строительной техники;
  • мобильность — самый тяжелый агрегат весит не более 10 килограммов, что упрощает транспортировку инвертора;
  • универсальность — подходит для обработки любых металлов;
  • малотребовательность — для сварки электродом 3 мм достаточно напряжения 170 В;
  • простота эксплуатации — новички предпочитают работать с инвертором благодаря устойчивой рабочей дуге: сварочный шов получается ровным и аккуратным.

Причины поломок

Инверторы, как и любое оборудование, могут выйти из строя. Большинство поломок происходят из-за неправильно выбранного сварочного режима, выхода из строя некоторых электронных элементов или попадания пыли и посторонних частиц в корпус блока питания.

Зная типовые поломки, вы легко определите и устраните неисправность — чаще всего диагностика и домашний ремонт сварочного оборудования не вызывают трудностей.

Основные неисправности и пути их решения:

  • Дуга горит нестабильно, материал электрода неконтролируемо разбрызгивается. Скорее всего вы выбрали неподходящую силу тока: на каждый миллиметр электрода должно приходиться от 20 до 40 ампер.
  • Сварка прилипает к металлу — недостаточно напряжения. Замерьте напряжение в сети и не забудьте очистить клеммы инвертора.
  • Нет дуги при включенной аппаратуре — силовые кабели повреждены или перегреты.
  • Аварийное отключение — скорее всего сработала защита от короткого замыкания. Проверьте элементы силовой цепи сварочного оборудования — скорее всего, какой-то из них вышел из строя и требует замены.
  • Большое энергопотребление при холостом ходе — возникает из-за замыкания витков на токопроводящих катушках. Проблема устраняется полной перемоткой катушек и наложением дополнительных слоев изоляции.
  • Отключение аппарата через одинаковые промежутки времени характерно для чрезмерно перегревающихся моделей. Если инвертор внезапно выключился, дайте ему остыть в течение 30–40 минут, прежде чем продолжать работу.
  • Блок питания при работе издает посторонние звуки. Необходимо проверить и затянуть в случае ослабления болты, которые стягивают элементы магнитопровода. Если проблема заключается не в этом — проверьте крепеж сердечника или замыкание между кабелями.

Важно! Если из корпуса инвертора идет густой белый дым — не пытайтесь выполнить самостоятельный ремонт, сразу несите оборудование в сервисный центр.

Ремонт в домашних условиях

Чтобы установить причину поломки, проведите визуальный осмотр всех узлов сварочного аппарата, тщательно зачистите окислившиеся контакты с помощью щетки и растворителя. Внимательно изучите инструкцию: возможно, там уже указана типовая неисправность этой модели.

В первую очередь, выходят из строя:

  • транзисторы;
  • диодный мост;
  • система охлаждения.

Их неисправность устанавливается по существенному изменению геометрии.

В таком случае весь ремонт сводится к замене элементов с помощью паяльника. В работе вам также пригодится дополнительное оборудование — мультиметр, вольтметр и осциллограф.

Если по окончании первичных ремонтных работ сварочный инвертор не включается, переходите к более глубокой диагностике — проверьте блоки питания, управления а также силовой блок.

  • При возникновении неисправности необходимо немедленно отключить прибор от электросети, дать ему остыть и только после этого снимать кожух.
  • Диагностику начинайте с малого — нередки случаи, когда ремонт инвертора заключается в простейшей замене деталей или пропайке контактов.
  • Для проверки транзисторов используйте мультиметры, вольтметры и осциллографы.
  • Заменив электротехнические элементы, проверьте печатные проводники.
  • Не забудьте об обслуживании разъемов после работы с дорожками.
  • Проверяйте диодные мосты: они нечасто выходят из строя, но это лишним не будет.
  • Если в процессе поиска неисправностей вы дошли до проверки плат и пультов управления, обязательно используйте высокоразрешающий осциллограф.

Если вы провели все диагностики и проверки, но обнаружить поломку так и не удалось — рекомендуем прекратить поиски проблемы и обратиться специализированные мастерские по ремонту сварочного оборудования.

Неисправности и методика ремонта инверторных сварочных аппаратов своими руками

Все большую популярность среди мастеров сварщиков завоевывают инверторные сварочные аппараты благодаря своим компактным размерам, небольшой массе и приемлемым ценам. Как и любое другое оборудование, данные аппараты могут выходить из строя по причине неправильной эксплуатации или из-за конструктивных недоработок. В некоторых случаях ремонт инверторных сварочных аппаратов можно провести самостоятельно, изучив устройство инвертора, но существуют поломки, которые устраняются только в сервисном центре.

Устройство сварочного инвертора

Сварочные инверторы в зависимости от моделей работают как от бытовой электрической сети (220 В), так и от трехфазной (380 В). Единственное, что нужно учитывать при подключении аппарата к бытовой сети – это его потребляемая мощность. Если она превышает возможности электропроводки, то работать агрегат при просаженной сети не будет.

Итак, в устройство инверторного сварочного аппарата входят следующие основные модули.

  1. Первичный выпрямительный блок. Этот блок, состоящий из диодного моста, размещен на входе всей электрической цепи аппарата. Именно на него подается переменное напряжение из электросети. Чтобы снизить нагревание выпрямителя, к нему прикреплен радиатор. Последний охлаждается вентилятором (приточным), установленным внутри корпуса агрегата. Также диодный мост имеет защиту от перегрева. Реализована она с помощью термодатчика, который при достижении диодами температуры 90° разрывает цепь.
  2. Конденсаторный фильтр. Подсоединяется параллельно к диодному мосту для сглаживания пульсаций переменного тока и содержит 2 конденсатора. Каждый электролит имеет запас по напряжению не менее 400 В, и по емкости от 470 мкФ для каждого конденсатора.
  3. Фильтр для подавления помех. Во время процессов преобразования тока в инверторе возникают электромагнитные помехи, которые могут нарушать работу других приборов, подключенных к данной электрической сети. Чтобы убрать помехи, перед выпрямителем устанавливают фильтр.
  4. Инвертор. Отвечает за преобразование переменного напряжения в постоянное. Преобразователи, работающие в инверторах, могут быть двух типов: двухтактные полумостовые и полные мостовые. Ниже приведена схема полумостового преобразователя, имеющего 2 транзисторных ключа, на основе устройств серий MOSFET или IGBT, которые чаще всего можно увидеть на инверторных аппаратах средней ценовой категории.Схема же полного мостового преобразователя является более сложной и включает в себя уже 4 транзистора. Данные типы преобразователей устанавливают на самых мощных аппаратах для сварки и соответственно — на самых дорогостоящих.

    Так же, как и диоды, транзисторы устанавливаются на радиаторы для лучшего отвода от них тепла. Чтобы защитить транзисторный блок от всплесков напряжения, перед ним устанавливается RC-фильтр.

  5. Высокочастотный трансформатор. Устанавливается после инвертора и понижает высокочастотное напряжение до 60-70 В. Благодаря включению в конструкцию данного модуля ферритового магнитопровода, появилась возможность снизить вес и уменьшить габариты трансформатора, а также уменьшить потери мощности и повысить КПД оборудования в целом. К примеру, вес трансформатора, имеющего железный магнитопровод и способного обеспечивать ток в 160 А, будет около 18 кг. Но трансформатор с ферритовым магнитопроводом при тех же характеристиках тока будет иметь массу около 0,3 кг.
  6. Вторичный выходной выпрямитель. Состоит из моста, в составе которого находятся специальные диоды, с большой скоростью реагирующие на высокочастотный ток (открытие, закрытие и восстановление занимает около 50 наносекунд), на что не способны обычные диоды. Мост оборудован радиаторами, предотвращающими его перегрев. Также выпрямитель имеет защиту от скачков напряжения, реализованную в виде RC-фильтра. На выходе модуля размещаются две медных клеммы, обеспечивающих надежное подключение к ним силового кабеля и кабеля массы.
  7. Плата управления. Управлением всеми операциями инвертора занимается микропроцессор, который получает информацию и контролирует работу аппарата с помощью различных датчиков, расположенных практически во всех узлах агрегата. Благодаря микропроцессорному управлению, подбираются идеальные параметры тока для сварки разного рода металлов. Также электронное управление позволяет экономить электроэнергию за счет подачи точно рассчитанных и дозированных нагрузок.
  8. Реле плавного пуска. Чтобы во время пуска инвертора не перегорели диоды выпрямителя от высокого тока заряженных конденсаторов, применяется реле плавного пуска.

Как работает инвертор

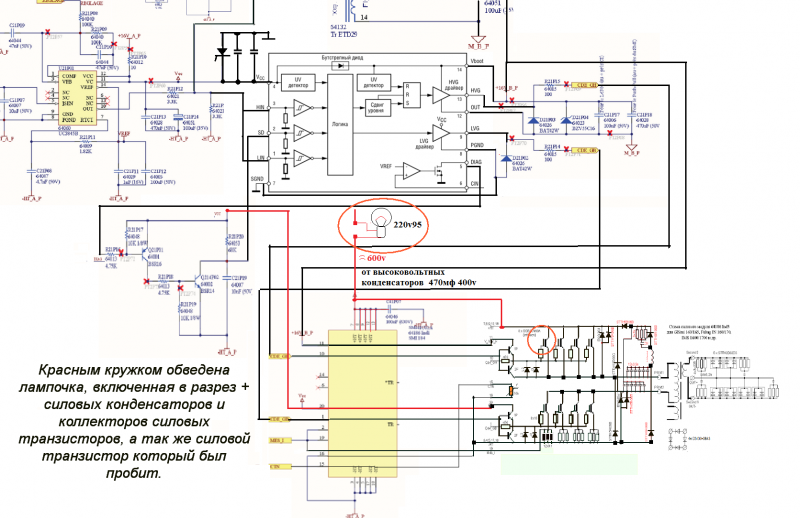

Ниже приведена схема, которая наглядно показывает принцип работы сварочного инвертора.

Итак, принцип действия данного модуля сварочного аппарата заключается в следующем. На первичный выпрямитель инвертора поступает напряжение из бытовой электрической сети или от генераторов, бензиновых или дизельных. Входящий ток является переменным, но, проходя через диодный блок, становится постоянным. Выпрямленный ток поступает на инвертор, где проходит обратное преобразование в переменный, но уже с измененными характеристиками по частоте, то есть становится высокочастотным. Далее, высокочастотное напряжение понижается трансформатором до 60-70 В с одновременным повышением силы тока. На следующем этапе ток снова попадает в выпрямитель, где преобразуется в постоянный, после чего подается на выходные клеммы агрегата. Все преобразования тока контролируются микропроцессорным блоком управления.

Причины поломок инверторов

Современные инверторы, особенно сделанные на основе IGBT-модуля, достаточно требовательны к правилам эксплуатации. Объясняется это тем, что при работе агрегата его внутренние модули

выделяют много тепла. Хотя для отвода тепла от силовых узлов и электронных плат используются и радиаторы, и вентилятор, этих мер порой бывает недостаточно, особенно в недорогих агрегатах. Поэтому нужно четко следовать правилам, которые указаны в инструкции к аппарату, подразумевающие периодическое выключение установки для остывания.

Обычно это правило называется “Продолжительность включения” (ПВ), которая измеряется в процентах. Не соблюдая ПВ, происходит перегрев основных узлов аппарата и выход их из строя. Если это произойдет с новым агрегатом, то данная поломка не подлежит гарантийному ремонту.

Также, если инверторный сварочный аппарат работает в запыленных помещениях, на его радиаторах оседает пыль и мешает нормальной теплоотдаче, что неизбежно приводит к перегреву и поломке электрических узлов. Если от присутствия пыли в воздухе избавиться нельзя, требуется почаще открывать корпус инвертора и очищать все узлы аппарата от накопившихся загрязнений.

Но чаще всего инверторы выходят из строя, когда они

работают при низких температурах. Поломки случаются по причине появления конденсата на разогретой плате управления, в результате чего происходит замыкание между деталями данного электронного модуля.

Особенности ремонта

Отличительной особенностью инверторов является наличие электронной платы управления, поэтому диагностировать и устранить неисправность в данном блоке может только квалифицированный специалист. К тому же, из строя могут выходить диодные мосты, транзисторные блоки, трансформаторы и другие детали электрической схемы аппарата. Чтобы провести диагностику своими руками, требуется иметь определенные знания и навыки работы с такими измерительными приборами, как осциллограф и мультиметр.

Из вышесказанного становится понятно, что, не имея необходимых навыков и знаний, приступать к ремонту аппарата, особенно электроники, не рекомендуется. В противном случае ее можно полностью вывести из строя, и ремонт сварочного инвертора обойдется в половину стоимости нового агрегата.

Основные неисправности агрегата и их диагностика

Как уже говорилось, инверторы выходят из строя из-за воздействия на “жизненно” важные блоки аппарата внешних факторов. Также неисправности сварочного инвертора могут происходить из-за неправильной эксплуатации оборудования или ошибок в его настройках. Чаще всего встречаются следующие неисправности или перебои в работе инверторов.

Аппарат не включается

Очень часто данная поломка вызывается неисправностью сетевого кабеля аппарата. Поэтому сначала нужно снять кожух с агрегата и прозвонить каждый провод кабеля тестером. Но если с кабелем все в порядке, то потребуется более серьезная диагностика инвертора. Возможно, проблема кроется в дежурном источнике питания аппарата. Методика ремонта “дежурки” на примере инвертора марки Ресанта показана в этом видео.

Нестабильность сварочной дуги или разбрызгивание металла

Данная неисправность может вызываться неправильной настройкой силы тока для определенного диаметра электрода.

Совет! Если на упаковке к электродам нет рекомендованных значений силы тока, то ее можно рассчитать по такой формуле: на каждый миллиметр оснастки должно приходиться сварочного тока в пределах 20-40 А.

Также следует учитывать и скорость сварки. Чем она меньше, теме меньшее значение силы тока нужно выставлять на панели управления агрегата. Кроме всего, чтобы сила тока соответствовала диаметру присадки, можно пользоваться таблицей, приведенной ниже.

Сварочный ток не регулируется

Если не регулируется сварочный ток, причиной может стать поломка регулятора либо нарушение контактов подсоединенных к нему проводов. Необходимо снять кожух агрегата и проверить надежность подсоединения проводников, а также, при необходимости, прозвонить регулятор мультиметром. Если с ним все в порядке, то данную поломку могут вызвать замыкание в дросселе либо неисправность вторичного трансформатора, которые потребуется проверить мультиметром. В случае обнаружения неисправности в данных модулях их необходимо заменить либо отдать в перемотку специалисту.

Большое энергопотребление

Чрезмерное потребление электроэнергии, даже если аппарат находится без нагрузки, вызывает, чаще всего, межвитковое замыкание в одном из трансформаторов. В таком случае самостоятельно отремонтировать их не получится. Нужно отнести трансформатор мастеру на перемотку.

Электрод прикипает к металлу

Такое происходит, если в сети понижается напряжение. Чтобы избавиться от прилипания электрода к свариваемым деталям, потребуется правильно выбрать и настроить режим сварки (согласно инструкции к аппарату). Также напряжение в сети может проседать, если аппарат подключен к удлинителю с малым сечением провода (меньше 2,5 мм2).

Нередко падение напряжения, вызывающего прилипание электрода, происходит при использовании слишком длинного сетевого удлинителя. В таком случае проблема решается подключением инвертора к генератору.

Горит перегрев

Если горит индикатор, это свидетельствует о перегреве основных модулей агрегата. Также аппарат может самопроизвольно отключаться, что говорит о срабатывании термозащиты. Чтобы данные перебои в работе агрегата не случались в дальнейшем, опять же требуется придерживаться правильного режима продолжительности включения (ПВ). Например, если ПВ = 70%, то аппарат должен работать в следующем режиме: после 7 минут работы, агрегату выделятся 3 минуты, на остывание.

На самом деле, различных поломок и причин, вызывающих их, может быть достаточно много, и перечислить их все сложно. Поэтому лучше сразу понять, по какому алгоритму проводится диагностика сварочного инвертора в поисках неисправностей. Как проводится диагностика аппарата, можно узнать, посмотрев следующее обучающее видео.

виды неисправностей, их возникновения, ремонт

Довольно часто домашние мастера сталкиваются с необходимостью выполнения сварочных работ. Для этого им необходимо специальное сварочное оборудование.

Сегодня сварочные инверторы являются довольно распространенным видом подобных аппаратов, которые все чаще можно встретить у многих владельцев. Однако в определённый момент это оборудование может выходить из строя, что заставляет задумываться о ремонте.

Причем в этом случае необязательно обращаться к специалистам, в некоторых случаях можно вернуть сварочный аппарат в рабочее состояние своими силами. Главное — знать, что именно привело к неисправности и каким образом можно ликвидировать ее самостоятельно, не неся необязательных расходов на сервисное обслуживание.

Ремонт сварочных инверторов своими руками

Одним из главных качеств, которые обеспечили популярность сварочных инверторных аппаратов, является высокое качество сварки, которое может обеспечить любой человек, не обладающий достаточными навыками в обращении с ним. При этом сами условия по эксплуатации этого агрегата отличаются высоким уровнем удобства.

Нужно упомянуть о наличии у этого оборудования более сложной конструкции, если сравнивать его со сварочными выпрямителями и трансформаторами. Это, в свою очередь, негативно отражается на их надежности. Также нужно сказать о том, что перечисленные выше предшественники представляют с собой электротехнические устройства. В отличие от них инверторные аппараты — это одна из разновидностей сложных электронных приборов.

По этой причине, если владелец столкнулся с неполадками в работе сварочного инвертора, для обнаружения причины неисправности и выполнения непосредственно ремонта необходимо убедиться в работоспособности составных его элементов: диодов, транзисторов, стабилитронов, резисторов, а также иных элементов электронной схемы инвертора. Следует также быть готовым к тому, что пользователь столкнется с необходимостью использования таких устройств, как вольтметр, цифровой мультиметр, а также иной рядовой измерительной техники, включая и осциллограф.

Схема ремонта сварочного инвертора своими руками

Приступая к ремонту инверторных сварочных аппаратов, необходимо помнить о следующем моменте: довольно часто сложно понять, ориентируясь лишь на характер возникшей неполадки, что же именно привело к прекращению работы аппарата.

В подобной ситуации владельцу не остается ничего другого, как по очереди проверять каждый элемент схемы. Поэтому, чтобы ремонт оправдал затрачиваемые на него усилия и время и обеспечить необходимый результат, владелец подобного аппарата должен обладать определенными познаниями в электронике, а также хотя бы минимальными навыками работы с электросхемами.

Если он в этом плане не разбирается, то, решившись на самостоятельный ремонт инверторного сварочного аппарата, он рискует лишь понапрасну потерять силы, время, не добившись своей цели. Не исключено, что его инициатива может ухудшить работу устройства, а выполненные им действия станут причиной возникновения новых неполадок.

Основные неисправности сварочных инверторов

Если рассмотреть все неполадки, которые диагностируют при эксплуатации сварочных инверторов любого типа, то они могут быть классифицированы на несколько групп:

  • неполадки, возникшие в результате неграмотного выбора рабочего режима сварки;
  • неполадки, причиной появления которых является неисправность или же неправильная работа электронных составляющих оборудования.

Вне зависимости от характера неисправности подобная ситуация не позволит владельцу продолжить в привычном режиме сварку. К появлению неисправности в работе сварочного инвертора могут приводить различные факторы. Для определения точной причины необходимо проверять по очереди каждый из них, причем вначале начинают с простых операций и постепенно продвигаются к более сложным. После проведения всех рекомендуемых диагностических процедур может случиться так, что сварочный аппарат по-прежнему находится в нерабочем режиме. В этом случае можно предположить, что неполадки связаны с нерабочей электросхемой инверторного модуля. Чаще всего выход из строя электронной схемы происходит по следующим причинам:

  • Проникновение влаги внутрь устройства. В большинстве случаев этому способствуют осадки.
  • В случае скопления под корпусом пыли возникают благоприятные условия для нарушения правильного охлаждения составляющих узлов электронной схемы. Чаще всего наибольшему риску загрязнения подвержено оборудование, которое используется на строительных площадках. Для предотвращения выхода из строя инвертора под влиянием подобных условий работы следует регулярно выполнять его чистку.
  • Пренебрежение рекомендациями изготовителя относительно подходящего режима использования инвертора, работающего без перерывов. Это также может стать одной из причин возникновения неполадок в работе электроники оборудования, возникающих на фоне его перегрева.

Распространенные неисправности инверторов

Обычно инверторные аппараты выходят из строя по причине воздействия внешних факторов, а также неправильной настройки и пренебрежения рекомендациями по использованию аппарата. Среди подобных ситуаций чаще всего можно наблюдать следующие:

  • Процесс горения сварочной дуги имеет неустойчивый характер или же отмечается слишком сильное разбрызгивание материала электрода. Столкнуться с подобным можно в том случае, если был неправильно подобран ток. Во избежание проблем нужно ориентироваться на диаметр и тип электрода, а также скорость сварки. Эту задачу производитель решает за потребителя, приводя соответствующие рекомендации по определению силы тока на упаковке. Если же подобные сведения отсутствуют, то можно воспользоваться следующей формулой: ток определяется из расчета 20-40 А на каждый миллиметр диаметр электрода. При достаточно медленной скорости сварки необходимо выбрать меньшую величину тока.
  • Сварочный электрод с усилием отводится от металла. Подобная ситуация может возникать из-за нескольких различных факторов. В большинстве случаев этому способствует чересчур низкое питающее напряжение сети, к которой подключено оборудование. Если же сварочные работы выполняются с применением инвертора, рассчитанного на эксплуатацию при пониженном напряжении, то причиной его выхода из строя может стать снижение величины напряжения в случае подключения нагрузки, не превышающий уровня, который соответствует минимальному. Наряду с этим неисправности могут быть связаны с плохим контактом модулей прибора в панельных гнездах. Для решения этой проблемы необходимо подтянуть крепления или же гораздо плотнее зафиксировать вставки. Если на входе аппарата наблюдается падение напряжения, в качестве причины этого может служить использование сетевого удлинителя, где применяется кабель с сечением менее 2,5 мм2. В таких условиях также можно наблюдать уменьшение питающего напряжения сварочного аппарата во время выполнения работ. Неполадки в работе оборудования могут возникнуть и из-за слишком длинного удлинителя. Не следует использовать провод, который в длину достигает более 40 метров, поскольку в этом случае нельзя обеспечить эффективную работу устройства. В противном случае в питающей цепи будут наблюдаться слишком большие потери. Причиной возникновения прилипания может выступать подгорание или окисление контактов в цепи питания. На фоне такого явления напряжение также может в значительной степени просто «просаживаться». Столкнуться с такой проблемой можно и тогда, когда была проведена посредственная подготовка свариваемых элементов.
  • При включенном инверторе индикаторы показывают рабочее состояние, при этом невозможно осуществлять сварку. Обычно причиной подобной неполадки является перегрев оборудования, при этом довольно сложно увидеть свечение контрольного индикатора или лампы, а звуковой сигнал в используемой модели не предусмотрен. Другой причиной подобной неисправности может быть самостоятельное отсоединение сварочных проводов или их повреждение.
  • Во время сварки можно столкнуться с постоянным отключением сетевого напряжения. Чаще всего это связано с ошибками относительно выбора для электрощитка автоматического выключателя. Для правильной работы нужно, чтобы этот прибор был предназначен для использования с током до 25 А.
  • Невозможно включить инвертор. Столкнулся с подобной неполадкой можно, если в сети наблюдается низкое напряжение, которого не хватает для создания нормальных условий для выполнения сварочных работ.
  • Отключение инвертора при длительном выполнении сварочных работ. Наиболее вероятной причиной прекращения работы аппарата следует назвать срабатывание защиты по температуре, однако это не следует считать неполадкой. Достаточно сделать перерыв в 20-30 минут, после чего можно продолжать работу.

Ремонт инверторных сварочных аппаратов

Признаком возникновения серьезных неполадок в работе инверторного модуля может выступать возникновение запаха гари из корпуса аппарата. В подобной ситуации наилучшим решением будет вызов специалистов сервисной службы. Чтобы устранить подобную неисправность своими руками, владелец должен обладать определенными навыками и знаниями.

Технология работ

Процедура ремонта своими руками заключается в получении доступа к корпусу аппарата, дальнейшем обследовании его начинки. В некоторых случаях причиной неисправности может быть некачественная пайка элементов, кабелей, иных контактов на платах схемы.

Поэтому в подобной ситуации вернуть прибор в рабочее состояние можно путем перепайки. На начальном этапе нужно попытаться выяснить, какие элементы вышли из строя. На это могут указывать трещины, темные пятна на корпусе или признаки прогорания на плате выводов, а также вздутие верхней части электролитических конденсаторов.

После того, как удалось установить неисправные узлы, их необходимо выпаять, далее установить вместо них идентичные или схожие с ними по характеристикам детали. При выборе заменяемых деталей необходимо обращать внимание на маркировку, присутствующую на корпусе, либо использовать таблицы. Во время извлечения поврежденных элементов рекомендуется применять паяльник с отсосом. Это позволит с минимальными затратами времени выполнить работу и избежать серьезных проблем.

В некоторых случаях обследование может не дать результатов. В подобной ситуации имеет смысл начать прозванивать элементы, используя для этого омметр или мультиметр. Наименьший уровень защиты имеют транзисторы. По этой причине во время ремонта прибора необходимо в первую очередь обследовать их и проверить работоспособность. В большинстве своем силовые транзисторы отличаются высокой надежностью. И если все же они оказались неисправны, то чаще всего благоприятствующим этому фактором становится отказ элементов «раскачивающего» их контура. Элементы последнего и нужно проверить в самом начале. После выполнения проверки необходимо подвергнуть прозванию и прочие элементы платы.

При обследовании платы следует уделить внимание состоянию каждого печатного проводника, где нужно убедиться, что они не имеют обрывов и подгаров. Если были обнаружены подгоревшие участки, их нужно убрать и напаять перемычки. Эту операцию выполняют своими руками по той же схеме, как и при повреждении кабеля ПЭЛ. Если потребуется, то проверке следует подвергнуть и контакты каждого из присутствующих в устройстве разъемов. В некоторых случаях их придется зачистить.

Заключение

Инверторные сварочные аппараты способны намного упростить процедуру сварки различных изделий. Выход из строя этого оборудования может огорчить любого владельца. Однако не стоит раньше времени обращаться к специалистам сервисного центра. В ряде случаев вернуть в работоспособное состояние аппарат можно и своими руками. Часто это оборудование имеет довольно простые неисправности, которые можно легко устранить. Главное — четко понимать, что именно привело к выходу из строя аппарата и как правильно выполнить ремонт.

Оцените статью: Поделитесь с друзьями!

Ремонт сварочного аппарата, основные причины поломки и тонкости техобслуживания

Общеизвестно, что ремонт сварочных аппаратов в подавляющем большинстве случаев может быть организован и проведён самостоятельно. Исключением является лишь восстановление работоспособности электронного инвертора, сложность схемы которого не позволяет провести полноценный ремонт в домашних условиях.

Одна только попытка отключить защиту инвертора может поставить в тупик даже специалиста по электротехнике. Так что в этом случае лучше всего обратиться за помощью в специализированную мастерскую.

Частые неисправности

Основными проявлениями неполадок аппаратов электродуговой сварки являются:

  • прибор не включается при подсоединении к электросети и запуске;
  • залипание электрода с одновременным гулом в районе преобразователя;
  • самопроизвольное отключение сварочного аппарата в случае его перегрева.

Ремонт всегда начинается с осмотра сварочного аппарата, проверки питающего напряжения. Провести ремонт трансформаторных сварочных аппаратов несложно, к тому же они непривередливы в обслуживании. У инверторных аппаратов определить поломку сложнее, а ремонт в домашних условиях зачастую невозможен.

Однако при правильном обращении инверторы служат долго, и не ломаются. Необходимо защищать от пыли, высокой влажности, мороза, хранить в сухом месте. Есть наиболее характерные неисправности сварочных аппаратов, устранить которые можно своими руками.

Устройство не запускается

В этом случае, прежде всего, необходимо убедиться в наличии напряжения в сети и целостности предохранителей, установленных в обмотках трансформатора. При их исправности следует прозвонить с помощью тестера токовые обмотки и каждый из выпрямительных диодов, проверив тем самым их работоспособность.

При обрыве одной из токовых обмоток потребуется её перемотка, а в случае неисправности обеих проще заменить трансформатор целиком. Повреждённый или «подозрительный» диод заменяют новым. После ремонта сварочный аппарат снова включают и проверяют на исправность.

Иногда из строя выходит фильтрующий конденсатор. В этом случае ремонт будет заключаться в его проверке и замене новой деталью.

В случае исправности всех элементов схемы необходимо разобраться с сетевым напряжением, которое может быть сильно занижено и его просто не хватает для нормального функционирования сварочного аппарата.

Залипание электрода (прерывание дуги)

Причиной залипания электрода и прерывания дуги может быть снижение напряжения из-за короткого замыкания в обмотках трансформатора, неисправности диодов или ослабления соединительных контактов. Также возможен пробой конденсаторного фильтра или замыкания отдельных деталей на корпус сварочного аппарата.

К причинам организационного характера, вследствие которых аппарат не варит как надо, можно отнести чрезмерную длину сварочных проводов (более 30 метров).

Если залипание сопровождается сильным гудением трансформатора – это также свидетельствует о перегрузке в нагрузочных цепях прибора или замыкании в сварочных проводах.

Одним из вариантов ремонта с устранением этих эффектов может стать восстановление изоляции соединительных кабелей, а также подтяжка ослабевших контактов и клеммников.

Самопроизвольное отключение

В некоторых случаях ремонт можно провести самостоятельно, если аппарат начал самопроизвольно отключаться. Большинство моделей сварочных аппаратов оснащено защитной схемой (автоматом), срабатывающей в критической ситуации, сопровождающейся отклонением от нормальной работы. Один из вариантов такой защиты предполагает блокировку работы устройства при отключении вентиляционного модуля.

После самопроизвольного отключения сварочного аппарата, прежде всего, следует проверить состояние защиты и попытаться возвратить этот элемент в рабочее состояние.

При повторном срабатывании защитного узла необходимо перейти к поиску неисправности по одной из описанных выше методик, связанных с замыканиями или неисправностью отдельных деталей.

В этой ситуации в первую очередь следует убедиться в том, что узел охлаждения агрегата работает нормально, и что перегрев внутренних пространств исключён.

Бывает и так, что узел охлаждения не справляется со своими функциями из-за того, что сварочный аппарат в течение длительного времени находился под нагрузкой, превышающей допустимую норму. Единственно верное решение в этом случае – дать ему «отдохнуть» порядка 30-40 минут, после чего попытаться вновь включить.

При отсутствии внутренней защиты предохранительный автомат может быть установлен в электрическом щитке. Для поддержания нормального функционирования сварочного агрегата его настройки должны соответствовать выбранным режимам.

Так, некоторые модели таких аппаратов (сварочный инвертор, в частности) в соответствии с инструкцией должны работать по графику, предполагающему перерыв на 3-4 минуты после 7-8-ми минут непрерывной сварки.

Неисправности инверторных устройств

Перед ремонтом инверторного сварочного аппарата своими руками желательно ознакомиться с принципом действия, а также с его электронной схемой. Их знание позволит быстрее выявить причины поломок и постараться своевременно устранить их.

Электрическая схема

В основу работы этого устройства заложен принцип двойного преобразования входного напряжения и получения на выходе постоянного сварочного тока путём выпрямления высокочастотного сигнала.

Использование промежуточного сигнала высокой частоты позволяет получить компактное импульсное устройство, располагающее возможностью эффективной регулировки величины выходного тока.

Поломки всех сварочных инверторов условно можно разделить на следующие виды:

  • неисправности, связанные с ошибками в выборе режима сварки;
  • отказы в работе, обусловленные выходом из строя электронного (преобразовательного) модуля или других деталей устройства.

Метод выявления неисправностей инвертора, связанных с нарушениями в работе схемы, предполагает последовательное выполнение операций, производимых по принципу «от простого повреждения – к более сложной поломке». С характером и причиной поломок, а также со способами ремонта более подробно можно ознакомиться в сводной таблице.

Там же приводятся данные по основным параметрам сварки, обеспечивающие режим безаварийной (без отключения инвертора) работы устройства.

Особенности эксплуатации

Обслуживание и ремонт сварочных аппаратов инверторного типа отличается рядом особенностей, связанных со сложностью схемы этих электронных агрегатов. Для их ремонта потребуются определённые знания, а также умение обращаться с такими измерительными приборами, как цифровой мультиметр, осциллограф и подобные им.

В процессе ремонта электронной схемы сначала производится визуальный осмотр плат с целью выявления обгоревших или «подозрительных» элементов в составе отдельных функциональных модулей.

Если в ходе осмотра никаких нарушений обнаружить не удаётся – поиск неисправности продолжается путём выявления нарушений в работе электронной схемы (проверки уровней напряжения и наличия сигнала в её контрольных точках).

Для этого потребуется осциллограф и мультиметр, приступать к работе с которыми следует лишь при наличии полной уверенности в своих силах. Если возникли какие-либо сомнения по поводу своей квалификации – единственно верным решением будет отвезти (отнести) прибор в специализированную мастерскую.

Специалисты по ремонту сложных импульсных устройств оперативно найдут и устранят возникшую неисправность, а заодно и проведут техобслуживание данного агрегата.

Порядок самостоятельного ремонта

В случае принятия решения о самостоятельном ремонте платы – рекомендуем воспользоваться следующими советами опытных специалистов.

При обнаружении в ходе визуального осмотра сгоревших проводов и деталей следует заменить их новыми, а заодно и переткнуть все разъёмы, что позволит исключить вариант пропадания контакта в них.

Если такой ремонт не привел к желаемому результату – придётся начать поблочное обследование цепей преобразования электронного сигнала.

Для этого необходимо найти источники, в которых приводятся эпюры напряжений и токов, предназначенные для более полного понимания работы этого агрегата.

Ориентируясь на эти эпюры с помощью осциллографа можно последовательно проверить все электронные цепочки и выявить узел, в котором нарушается нормальная картинка преобразования сигнала.

Одним из наиболее сложных узлов инверторного сварочного аппарата считается плата управления электронными ключами, проверить исправность которой можно с помощью того же осциллографа.

При сомнениях в работоспособности этой платы можно попробовать заменить её исправной (от другого, работающего инвертора) и попытаться вновь запустить сварочный аппарат.

В случае благоприятного исхода останется только отдать свою плату в ремонт или заменить её купленной новой. Таким же образом следует поступать и при появлении подозрений в исправности всех других модулей или блоков сварочного аппарата.

В заключении напомним, что ремонт любых сварочных агрегатов (и инверторов, в частности) считается достаточно сложной процедурой, требующей определённых навыков и умения обращаться со сложной измерительной техникой.

При наличии малейших сомнений в своём профессионализме следует воспользоваться помощью специалистов и предоставить им возможность вернуть неисправный аппарат в работу.

Ремонт сварочных инверторов своими руками

За пару последних десятилетий имели место серьезные изменения в области развития сварочных технологий. Наиболее популярным оборудованием стал инвертор – технологичный и современный аппарат, который по сравнению с классическими сварками обладает массой достоинств. Помимо более совершенных технических решений от трансформаторов и выпрямителей он выгодно отличается и по стоимости.

В центре технического решения стоит микросхема. Именно эти небольшие элементы дали производителям возможность напичкать оборудование обширным функционалом, кардинально уменьшить вес и размеры установки. Но есть и обратная сторона медали. Она заключается в том, что технически более сложные приборы чаще выходят из строя. Итак, основные неисправности и ремонт инверторных сварочных аппаратов своими руками.

Основные неисправности сварочного инвертора

Сварочный инвертор искрит, но не варит

Такая неисправность довольно часто встречается в бюджетных моделях. Оборудование генерирует разряд, но при этом не разгорается электрическая дуга. Точнее она поджигается на очень короткий промежуток времени и сразу гаснет. Существует несколько объяснений такой поломке.

Поиск неисправности следует начать из проверки сварочных кабелей. Как показывает практика, в большинстве случаев причина кроется именно в них. Даже в том случае, когда явные грехи не нашлись не стоит успокаиваться. Желательно взять новые проводники и снова попробовать разжечь дугу. Если ничего не изменилось, то нужно убедиться в надежности всех разъемов.

Также причина может заключаться в электролитических конденсаторах, которые задействованы в схеме преобразователя.  Их несложно заменить самостоятельно. Если же нет навыков, то можно обратиться к более опытным знакомым или специалистам. Когда ситуация не улучшилась, то самое время обратить внимание на провода пакетника. Может быть, что они обгорели и требуют замены.

Если и в этом случае не удалось починить сварочный аппарат, то его следует отнести в сервисный центр. Причин подобной неполадки может быть очень много, а найти их методом перебора очень сложно. Проведя диагностику, специалисты смогут быстро определить поломку и предложить варианты ее устранения.

Сварочный аппарат включается, но не варит

Иногда возникает ситуация, когда инвертер включен в сеть, но не генерирует сварочную дугу. Все индикаторы и приборы показывают, что работают нормально, но сам прибор в это время не варит. Наиболее вероятная причина состоит в том, что аппарат перегрелся. Об этом речь пойдет ниже.

Еще одной из причин может быть неисправность кабелей. Стоит попробовать подключать новые магистрали и снова попытаться извлечь сварочную дугу.

Читайте также: Сварочный аппарат Ресанта САИ 250

Перегрев

Когда инвертер перегревается, он начинает варить плохо или же не генерирует дугу вовсе. Такое случается, когда пришлось варить без перерыва более 10 минут. Большинство реализуемых на рынке моделей укомплектованы защитой от перегрева. Но бывают случаи, когда она не срабатывает. Инвертер остается включенным, но не работает. Решение проблемы не представляет никакой сложности. Достаточно отключить аппарат на полчаса. За этот период времени он остынет, придет в норму и можно будет продолжить работу.

Читайте также: Сварочный трансформатор: устройство и принцип действия

Сварочный инвертор не включается/не работает

Проблема возникает не так уж и редко. Оборудование подключены к сети энергоснабжения, но при этом не подает совершенно никаких признаков жизни. Причин этому может быть несколько. Чаще всего виноватой является именно сеть энергоснабжения: напряжения впало ниже минимально допустимого уровня и его недостаточно для инициализации сварочного аппарата. Решить проблему можно путем приобретения стабилизатора напряжения. В дальнейшем сварка подключается через него и работает нормально.

Еще причиной может служить плохое состояние кабеля энергоснабжения, который подает питание от розетки непосредственно на сам аппарат. Следует проверить целостность кабеля и вилки включения. Также не будет лишним снять корпус, который скрывает часть кабеля энергоснабжения, чтобы убедить в целостности этого участка.

Если не помог стабилизатор, а кабель подачи питания в норме, то причиной может быть поломка источника питания инвертера. При такой поломке желательно обращаться в сервисный центр. Большинство пользователей отремонтировать агрегат самостоятельно не смогут, так как для этого нужны специальные знания и навыки.

Не регулируется ток

Переключение ручки регулятора силы тока не дают никакого эффекта. Это свидетельствует, что, вероятнее всего, сломался сам регулятор. Возможно, что требуется только проверить надежность контактов. Нужно снять корпус и внимательно проверить все визуально. Чтобы продиагностировать регулятор, нужно проверить сварочный аппарат мультиметром.

Если регулятор неисправен, то его следует заменить целиком. Если же причина не в нем, то требуется проверка вторичного трансформатора и дросселя. При выявлении неисправности одного из элементов, он подлежит замене.

Электрод липнет к металлу

Современный инвертеры в большинстве своем имеют в арсенале функцию «антизалипание», которая препятствует «склеиванию» расходника и рабочей поверхности. Но далеко не всегда данная функция работает корректно, а то и вовсе не срабатывает из-за неисправности сварочного аппарата.

Основной причиной того, что электрод прилипает к металлу, является неверный выбор настроек, а именно – неправильный режим сварки. Следующая причина может заключаться в низком напряжении сети энергоснабжения. В розничной сети продаются инвертеры, которые будут нормально работать даже при пониженном напряжении. Но иногда напряжение опускается настолько низко, что даже такие инвертеры не могут функционировать в обычном режиме. В корне решить проблему поможет приобретение стабилизатора напряжения.

Еще одной причиной может стать использование сетевых удлинителей. Бывают ситуации, когда длины кабеля недостаточно для того, чтобы выполнить работы в определенном месте. Выходом из сложившихся обстоятельств является применение специальных сварочных удлинителей. Следует иметь ввиду, что при длине дополнительного кабеля больше сорока метров и сечении проводки не больше 2,5 мм кв. вероятность залипания электрода практически 100%. Это случается из-за снижения сварочного напряжения вследствие использования длинного кабеля м малым диаметром токопроводящих жил.

Залипать электроды могут из-за некачественной подготовки поверхности к работе. Достаточно просто хорошо зачистить металл болгаркой, наждачной бумагой или другим абразивом.

Диагностика поломок инверторных сварочных аппаратов

Дым из корпуса инвертера или едва уловимый запах гари свидетельствует о серьезной неисправности. Нежелательно диагностировать оборудование в таком случае самостоятельно. Желательно обратиться в сервисный центр, чтобы не усугубить ситуацию. Устранение неисправности требует большого опыта в ремонте сварочных аппаратом и понимание всех нюансов работы данной модели.

Когда неисправность не настолько критична, то диагностировать ее можно и самостоятельно. На первом этапе нужно снять корпус и визуально проверить все составляющие аппарата. Иногда на рынок попадают модели с некачественной пайкой или плохо заизолированной проводкой. Для ремонта достаточно будет перепаять некоторые из элементов, чтобы восстановить функциональность оборудования.

Понять, какая именно деталь вышла из строя несложно. Она будет отличаться наличием потемневших участков, иметь трещины или явные признаки короткого замыкания. Выбракованный элемент следует заменить. На каждой детали присутствует маркировка, что позволит безошибочно подобрать аналогичную для замены.

После визуального осмотра, который не помог выявить неполадки, можно перейти к более тщательному анализу. Потребуется мультиметр. С его помощью проверяются все компоненты платы. В обязательном порядке диагностируются транзисторы и печатные проводники. Обгоревшие участки или обрывы цепи должны быть устранены.  Параллельно проверяются все контакты на плате. Если требуется, то они зачищаются обыкновенным канцелярским ластиком.

Диодные мосты у инвертера выполняют функции выпрямителя. Они находятся на радиаторе. Диодные мосты характеризуются надежностью, но иногда даже они выходят из строя. Чтобы определить исправность данного узла, необходимо выпаять его из общей схемы. Проверка мультиметром даст понимание того, исправен или нет диодный мост.

Если после всех перечисленных манипуляций не удалось найти поломку, то следует обратиться к специалистам. Ремонтировать сварочный аппарат самостоятельно не рекомендуется.

Заключение

В статье перечислены наиболее часто встречающиеся поломки, описан процесс устранения неисправности своими руками. Но только самые простые случаи. Без навыков ремонта делать серьезные манипуляции не стоит. Лучше отнести аппарат в сервисный центр. При устранении неисправности важно соблюдать технику безопасности. И еще. Если стоимость сварочного аппарата составляет 50-70 долларов, то не всегда стоит заниматься его ремонтом. Иногда проще и дешевле купить такой же самый новый.

Ремонт сварочных инверторов своими руками – основные положения + Видео

1 Особенности ремонта сварочных инверторов

Сварочные инверторные аппараты обеспечивают высокое качество сварки при минимальных профессиональных навыках и максимальном комфорте сварщика. У них более сложная, чем у сварочных выпрямителей и трансформаторов, конструкция и, соответственно, менее надежная. В отличие от вышеуказанных предшественников, являющихся в большей мере электротехническими изделиями, инверторные аппараты представляют собой достаточно сложное электронное устройство.

Поэтому в случае выхода из строя какого-либо компонента этого оборудования неотъемлемой частью диагностики и ремонта будет проверка работоспособности диодов, транзисторов, стабилитронов, резисторов, прочих элементов электронной схемы инвертора. Не исключено, что потребуется умение работать не только с вольтметром, цифровым мультиметром, прочей рядовой измерительной техникой, но и с осциллографом.

Ремонт инверторных сварочных аппаратов отличается также следующей особенностью: нередки случаи, когда по характеру неисправности определить вышедший из строя элемент невозможно или трудно и приходится последовательно проверять все компоненты схемы. Из всего вышеуказанного следует, что для успешного самостоятельного ремонта необходимы познания в электронике (хотя бы на начальном, базовом уровне) и маломальские навыки работы с электросхемами. При отсутствии оных ремонт своими руками может обернуться напрасной потерей сил, времени и даже привести к появлению дополнительных неисправностей.

В комплекте с каждым агрегатом идет инструкция, в которой содержится полный перечень возможных неисправностей и соответствующие способы решения образовавшихся проблем. Поэтому, прежде чем что-либо предпринимать, следует ознакомится с рекомендациями предприятия-производителя инвертора.

2 Неисправности сварочных инверторов – основные виды и причины

Все неисправности сварочных инверторов любого типа (бытовых, профессиональных, промышленных) можно разделить на следующие группы:

  • обусловленные неправильным выбором рабочего режима сварки;
  • связанные с выходом из строя или неправильной работой электронных компонентов аппарата.

В любом случае сварочный процесс затруднен или невозможен. Неполадка в работе аппарата может быть вызвана несколькими факторами. Выявлять их следует последовательно, переходя от простого действия (операции) к более сложному. Если все рекомендуемые проверки выполнены, но нормальная работа сварочного аппарата не восстановлена, то велика вероятность неисправности электросхемы инверторного модуля. Основные причины отказа электронной схемы:

  • Попадание внутрь устройства влаги – чаще всего происходит из-за осадков (снег, дождь).
  • Пыль, скопившаяся внутри корпуса, нарушает нормальное охлаждение элементов электронной схемы. Как правило больше всего пыли попадает в аппарат при его эксплуатации на строительных площадках. Чтобы это не послужило причиной поломки инвертора, его необходимо периодически чистить.
  • Несоблюдение предусмотренного изготовителем режима непрерывности сварочных работ – также способно привести к выходу из строя электроники инвертора в результате ее перегрева.

3 Наиболее распространенные неисправности инверторных аппаратов

Чаще всего неисправности связаны с внешними факторами, настройками и ошибками в эксплуатации инвертора. Наиболее типичные ситуации:

  • Сварочная дуга горит неустойчиво или работа сопровождается чрезмерным разбрызгиванием материала электрода. Это происходит при неправильном выборе тока, который должен соответствовать диаметру и типу электрода, а также скорости сварки. Рекомендации по подбору силы тока производитель электродов указывает на упаковке. При отсутствии такой информации стоит применять простейшую формулу: подавать 20–40 А из расчета на 1 мм диаметра электрода. В случае уменьшения скорости сварки следует снизить величину тока.
  • Сварочный электрод прилипает к металлу – может быть вызвано несколькими причинами. Чаще всего такое происходит из-за слишком низкого питающего напряжения сети, к которой подключен аппарат, а в случае инвертора с возможностью работы при пониженном напряжении – снижение последнего при подключении нагрузки до уровня меньшего, чем предусмотренный минимум. Еще одна возможная причина – плохой контакт модулей аппарата в панельных гнездах. Устраняется подтягиванием креплений или более плотным фиксированием вставок (плат). Падение напряжения на входе аппарата может быть вызвано применением сетевого удлинителя, у которого провод имеет сечение менее 2,5 мм2, что тоже приводит к снижению питающего напряжения инвертора во время сварки. Также причиной может стать слишком длинный удлинитель (при длине удлиняющего провода более 40 м эффективная работа вообще невозможна из-за очень больших потерь в питающей цепи). Прилипание может происходить из-за подгорания или окисления контактов в цепи питания, что тоже приводит к существенному "просаживанию" напряжения. Эта проблема может проявить себя и в случае некачественной подготовки свариваемых изделий (оксидная пленка значительно ухудшает контакт детали с электродом).
  • Инвертор включен, его индикаторы работают, а сварки нет. Чаще всего это происходит из-за перегрева аппарата, когда свечение контрольного индикатора или лампы (при наличии) малозаметно, а звуковой сигнал у инвертора отсутствует. Вторая причина – самопроизвольное отсоединение сварочных кабелей или их обрыв (повреждение).
  • Отключение сетевого напряжения при сварке – в электрощитке установлен неправильно подобранный автоматический выключатель. Это устройство должно быть рассчитано на ток до 25 А.
  • Инвертор не включается – низкое напряжение в сети, недостаточное для работы аппарата.
  • Прекращение работы инвертора в процессе продолжительной сварки – вероятнее всего сработала защита по температуре, что не является неисправностью. Выдержав паузу в 20–30 минут сварку можно возобновить.

4 Самостоятельный ремонт инверторных сварочных аппаратов

О серьезной поломке инверторного модуля может свидетельствовать появившийся из его корпуса запах гари или дыма. В этом случае лучше обратиться за помощью к специалистам сервисной службы. Ремонт сварочных инверторов своими руками требует определенных навыков и знаний.

Чтобы выявить и устранить причину неисправности, корпус аппарата вскрывают и производят визуальный осмотр его начинки. Иногда все дело только в некачественной пайке деталей, проводов, других контактов на платах схемы и достаточно произвести их перепайку, чтобы аппарат заработал. Поврежденные детали сначала пытаются определить визуально – они могут быть треснутыми, иметь потемневший корпус или прогоревшие на плате выводы, электролитические конденсаторы будут вздутыми в верхней части. Все выявленные неисправные элементы выпаивают и заменяют на такие же или аналогичные с подходящими характеристиками. Подбор производят по маркировке на корпусе или по таблицам. При выпаивании деталей использование паяльника с отсосом обеспечит максимальные скорость и удобство работы.

Если визуальный осмотр не принес результата, то переходят к прозваниванию (тестированию) деталей с помощью омметра или мультиметра. Самыми уязвимыми элементами инверторных модулей являются транзисторы. Поэтому ремонт аппарата обычно начинают с их осмотра и проверки. Силовые транзисторы редко сами по себе выходят из строя – как правило этому предшествует отказ элементов "раскачивающего" их контура (драйвера), детали которого проверяют в первую очередь. Точно так же, посредством тестера, прозванивают остальные элементы платы.

На плате необходимо проверить состояние всех печатных проводников на предмет отсутствия обрывов и подгаров. Подгоревшие участки удаляют и напаивают перемычки, как и в случае обрывов, проводом ПЭЛ (с сечением, соответствующем проводнику платы). Следует также проверить и в случае необходимости зачистить (стирательной белой резинкой) контакты всех имеющихся в аппарате разъемов.

Выпрямители (входные и выходные), представляющие собой обычные диодные мосты, закрепленные на радиаторе, считаются достаточно надежными компонентами инверторов. Но иногда и они выходят из строя. Производить проверку диодного моста удобнее всего после отпаивания от него проводов и снятия с платы. Если вся группа диодов звонится накоротко, то следует искать пробитый (неисправный) диод.

В последнюю очередь проверяют плату управления ключами. В инверторном модуле это наиболее сложный элемент и от его функционирования зависит работа всех остальных компонентов аппарата. Заключительным этапом ремонта инверторного сварочного устройства должна быть проверка наличия управляющих сигналов, поступающих на шины затворов блока ключей. Диагностируют этот сигнал с помощью осциллографа.

При неясных и более сложных, чем описанные выше, случаях потребуется вмешательство специалистов. Пытаться устранить неисправность самостоятельно не стоит, особенно когда инверторный аппарат находится на гарантии.

какие из них можно устранить самому?

Если залипает электрод, возможно, во внешней сети упало напряжение либо сварочный аппарат загрязнен

«Не включается, гудит, перегревается!» Подобные возмущения то и дело вырываются из уст людей, которые «под руку» со сварочным аппаратом запланировали соорудить стеллаж, арку, забор или что-либо еще. Приходится откладывать работы на определенное время и устранять неисправность. Кому-то удается сделать это самостоятельно, а кто-то вынужден нести технику в ремонт. Какие же самые распространенные поломки случаются с этим оборудованием и возможно ли справиться с проблемой собственными силами?

Оборудование отказывается включаться

10 минут назад все работало, а сейчас аппарат не хочет стартовать вообще! Почему такое происходит? Причин может быть как минимум три.

  1. Банальное перегорание из-за неправильной подачи электричества либо замыканий в цепи высокого напряжения. И хотя на понижение последнего, его скачки и т.д. рассчитано большинство моделей, существуют предельно допустимые нормы, при нарушении которых инвертор, полуавтомат или трансформатор перестают включаться.



  2. Защита может срабатывать в результате замыкания между листами магнитопровода и витками катушек, а также из-за пробоев конденсаторов.



  3. Вышла из строя система охлаждения. Происходит это опять-таки по нескольким причинам: превышение норм «продолжительности включения» и несоответствие подаваемого тока. Еще один вариант – вы сэкономили и купили устройство от непроверенного производителя.



Аппарат слишком шумит? Вероятно, ослабились крепежные болты между листовыми элементами магнитопровода

Как ремонтировать? Отключить прибор от сети, найти место поломки и устранить ее. Например, заменить конденсатор, восстановить изоляцию. Некоторые умельцы экспериментируют с установкой дополнительных вентиляторов для сверхсильного охлаждения. Сможете ли сделать это без помощи специалистов, решайте сами, но не забывайте, что любое самостоятельное вмешательство в работу устройства чревато потерей гарантийных обязательств. Альтернативный вариант предотвращения подобных неприятностей – эксплуатация стабилизатора напряжения.

Сварочный аппарат перегрелся и задымился

Слишком длительная работа без перерывов, использование электродов большого диаметра, установление сварочного тока выше дозволенного значения – все это может стать причиной перегрева. А это, в свою очередь, повлечет за собой сгорание изоляции и замыкание между витками обмотки катушки, сопровождающееся даже задымлением.

Как избегать и как ремонтировать? Прежде всего, нельзя нарушать правила эксплуатации. В инструкции указано, что максимальный диаметр электрода – 4 мм? Не экспериментируйте с 6-мм стержнями! Ну а если неудача все-таки произошла, в лучшем случае можно обойтись локальным восстановлением изоляции провода. В худшем – готовиться к полной перемотке с тем же количеством витков.

Появились мелкие искры вместо дуги? Значит, произошел ее обрыв. Причины – замыкание проводов, пробой обмотки с высоким напряжением на цепь либо плохой контакт кабеля с клеммами. Проверяйте провода, зачищайте контакты и плотно крепите их к клеммам.

Часто очень сложно найти объяснение неисправности, особенно в инверторных моделях. Ведь последние представляют собой сложный комплекс электронных модулей входного и выходного выпрямителей, транзисторов, платы управления с ключами, элементов драйвера и т.д. И разобраться со всем этим под силу не каждому. Поэтому лучше всегда приобретать оборудование высокого качества и строго придерживаться правил его эксплуатации. А если вопрос ремонта все-таки стал актуален, отправляйте «подопечного» в сервисный центр.

Советы по поиску и устранению неисправностей сварочного аппарата

Сварочный аппарат - сложное и сложное устройство. Даже если что-то пойдет не так, это серьезно скажется на сварочном аппарате, а также на сварочных работах. Если что-то не так, сварочный аппарат может не работать должным образом или даже не запуститься. Не всегда требуется замена всего устройства, есть некоторые проблемы, которые могут быть обнаружены и устранены самим пользователем, или можно получить помощь от другого опытного пользователя.Знание некоторых советов по поиску и устранению неисправностей будет большим подспорьем для пользователя, так как это сэкономит много времени и предотвратит ненужную трату денег на ремонт в мастерских. Вот некоторые из проблем, с которыми обычно сталкивается сварочный аппарат, а также их причины и решения.

Неисправности сварочного аппарата

Прежде всего важно знать различные проблемы, с которыми сталкивается сварочный аппарат; можно проверить различные части агрегата и устранить проблему;

Нет товаров.

Машина не запускается

Причина : Иногда сварочный аппарат не запускается. Это может быть вызвано такими причинами, как перегоревший предохранитель линии питания, обрыв цепи питания, перегрузка или неправильное входное напряжение.

Решение : Если сварочный аппарат не запускается, в первую очередь необходимо проверить, включен ли выключатель аппарата, а затем тщательно выяснить причину проблемы; если предохранитель перегорел, его необходимо заменить. Если проблема в цепи, необходимо проверить и исправить входное напряжение.Если причиной является перегрузка, лучше дать сварочному устройству остыть в течение некоторого времени. Входное напряжение должно быть проверено, и вход всегда должен соответствовать данным в руководстве.

Стартер сварочного аппарата работает, но сгорел предохранитель

Причина : Иногда сварочный аппарат запускается и готов к работе, но внезапно перегорает предохранитель. Это может быть вызвано одной из двух причин: одна - слишком маленький предохранитель, а другая - короткое замыкание в соединениях.

Решение : Необходимо выяснить точную причину проблемы. Если причина в предохранителе, то размер предохранителя должен быть изменен и увеличен, но если причина в коротком замыкании, тогда соединения должны быть проверены и исправлены, а также необходима изоляция проводов.

Сварочный аппарат внезапно останавливается

Причина : Сварочный аппарат часто внезапно останавливается во время сварки. Эта проблема может быть связана с препятствием для вентиляции, неисправностью внутреннего охлаждающего вентилятора или перегрузкой.

Решение : Следует проверить, все ли вентиляционные кожухи свободны и чисты. Если они нечисты, их необходимо тщательно очистить, чтобы не было препятствий для вентиляции. Если внутренний охлаждающий вентилятор не работает, необходимо отремонтировать или заменить соединения и главный провод, чтобы охлаждающий вентилятор снова заработал. Никогда не следует перегружать машину и выполнять работу только в соответствии с предписанным рабочим циклом.

Неисправность переключателя полярности

Причина : Переключатель полярности иногда не работает либо из-за изношенного соединения, либо из-за грубого и неправильного использования переключателя, когда сварочный аппарат все еще находится под нагрузкой.

Решение : Никогда не используйте переключатель полярности, когда сварочный аппарат находится под нагрузкой, так как это может нарушить работу переключателя полярности. В случае износа переключателя его необходимо заменить.

Электрододержатель нагревается

Причина : Держатель электрода во многих случаях нагревается. Причиной этого может быть неплотное соединение или несоответствующий рабочий цикл электрододержателя.

Решение : необходимо правильно определить причину проблемы.Если соединение слабое, его необходимо подтянуть. Если электрододержатель не соответствует требуемому рабочему циклу, его необходимо заменить на держатель правильного размера.

Изолированный электрододержатель STINGER Stv002
  • В надежно удерживает электрод, эргономичная удобная резиновая ручка
  • Сила тока: 0 - 350, емкость электрода: 5 мил / 3/16 дюйма, емкость кабеля: 1/0 га.
  • Устраняет ожоги дуги из-за "выскакивания" стержня

Поражение электрическим током при прикосновении к сварочному аппарату

Причина : В некоторых случаях пользователь может столкнуться с небольшим электрическим током при прикосновении к сварочному аппарату, это может происходить не постоянно, но это может быть опасно. Эта проблема возникает, если рама сварочного аппарата не заземлена должным образом.

Решение : Для решения этой проблемы необходимо правильно прочитать руководство пользователя и изучить процедуру заземления рамы сварочного аппарата и заземлить крышку надлежащим образом, чтобы при прикосновении к сварочному аппарату пользователь не столкнулся с ударами. опять таки.

Нагревается сварочный кабель

Причина : Иногда сварочный кабель очень быстро нагревается. Это происходит, когда кабель, используемый в сварочном аппарате, имеет неподходящий размер и рабочий цикл.

Решение : кабель необходимо заменить на кабель подходящего размера, как указано в руководстве пользователя. Кабель с правильным размером рабочего цикла очень важен для сварочного аппарата.

Плохой зажим заземления

Причина : Зажим заземления сварочного аппарата может быть покрыт оксидами, которые могут повредить зажим, из-за чего электроны не могут легко переноситься, и это создает высокое сопротивление на аппарате, которое изменяет поток тока.

Решение : Зажим заземления необходимо регулярно проверять и периодически очищать, чтобы избежать образования оксидов и ненужного сопротивления сварочного аппарата.

Кабель поврежден

Причина : После длительного использования кабель может быть поврежден, а участки могут быть изношены и изношены.

Решение : Следует как можно скорее заменить кабель сварочного аппарата, так как поврежденный кабель потенциально может вызвать множество проблем для аппарата, а также может сильно повлиять на сварочные работы.Время от времени необходимо проверять провода на предмет повреждений.

Сварочный аппарат не выключается

Причина : Может возникнуть проблема, заключающаяся в том, что аппарат не выключается даже при нажатии переключателя до тех пор, пока не будет отключен источник питания. Это происходит, когда линейный выключатель изношен или вышел из строя механически.

Решение : Если линейный выключатель сварочного аппарата изношен, выключатель и соединение необходимо отремонтировать или заменить.

Дефекты сварки

Помимо проблем со сварочным аппаратом, обычно также возникают некоторые сварочные дефекты, которые пользователь может исправить, просто отрегулировав и отремонтировав определенные части самого сварочного аппарата. Вот некоторые из сварочных дефектов, с которыми можно столкнуться;

Неправильная подача проволоки

Причина : Если подача проволоки неправильная, причиной этого может быть изношенный приводной ролик. Изношенный ведущий ролик приводит к нарушению подачи проволоки, которая также может проскальзывать.

Решение : Если кто-то столкнется с этой проблемой, необходимо проверить, нет ли грязи или мусора на футеровке сварочного аппарата. Следует тщательно очистить машину, чтобы приводной ролик снова работал нормально при правильной подаче проволоки.

Низкая сварка

Причина : Когда изнашивается наконечник, расположенный внутри сварочного пистолета, мощность, производимая сварочным аппаратом, не передается должным образом, что может создать дополнительную работу для сварщика, поскольку сварка не выполняется должным образом.

Решение : При возникновении этой проблемы необходимо как можно скорее заменить наконечник внутри сварочного пистолета, так как это может создать больше проблем, например, плохую проволоку. Чтобы избежать неприятностей в дальнейшем, насадку нужно менять немедленно.

Пористость

Причина : на поверхности валика может образоваться пористость из-за плохой проводки или недостаточного потока газа.

Решение : Необходимо проверить и отрегулировать соединения проводов.Газовую линию следует проверить должным образом, и если есть какие-либо препятствия в газовой линии, ее необходимо очистить. Газовое сопло должно быть вставлено правильно, чтобы избежать утечки газа.

Усадочные трещины на сварном шве

Причина : На сварном шве могут быть усадочные трещины, которые могут возникнуть, если проволока грязная и ржавая, или если валик слишком маленький и вогнутый.

Решение : Чтобы избежать этой проблемы, следует тщательно очистить проволоку, которую нужно сваривать, и не оставлять грязи или ржавчины на участках, где должна проводиться сварка.Бусинки должны быть подходящего размера.

Боковые трещины на сварном шве

Причина : На сварном шве могут образоваться боковые трещины из-за слишком высокой скорости сварки или иногда из-за очень низкого тока и высокого напряжения дуги.

Решение : Во избежание бокового растрескивания следует поддерживать постоянную скорость сварки и не выполнять сварку слишком быстро, так как это может привести к боковому растрескиванию. Напряжение дуги и ток должны быть одинаковыми и постоянными.

Избыточное разбрызгивание

Причина : В большинстве случаев на сварном шве может происходить чрезмерное разбрызгивание, что может быть вызвано слишком высоким напряжением или избыточным CO2 и несоответствующим импедансом.

Решение : Чтобы избежать чрезмерного разбрызгивания, необходимо скорректировать напряжение внутри сварочного аппарата и подать соответствующее напряжение. Для нагрева CO2 можно использовать газовый обогреватель, чтобы свести к минимуму разбрызгивание.

Средство для удаления брызг при сварке Walter 53F253 E-Weld 3 [Упаковка из 12] ...
  • Раствор для защиты от брызг: очищающий раствор предотвращает прилипание сварочных брызг к деталям машины.Это также помогает ...
  • Эффективность: этот очиститель брызг обладает адгезионными свойствами для краски, что гарантирует отсутствие необходимости в специальной очистке после ...
  • Функции: жидкость для удаления брызг может использоваться во время процедур плазменной резки, сварки очистка или обезжиривание ....

Заключение

Наряду со всеми ухищрениями по установке и ремонту, обслуживание сварочного аппарата очень важно. Всегда нужно иметь в виду следующее;

  • Сварочный аппарат необходимо содержать в чистоте.Следует периодически очищать различные части машины, чтобы избежать ржавчины или окисления.
  • Время от времени проверяйте детали машины на предмет повреждений. Даже малейшие повреждения или износ должны быть рассмотрены серьезно.
  • Кабели и другое дополнительное оборудование, которое будет использоваться со сварочным аппаратом, должны иметь правильный размер рабочего цикла, совместимый с аппаратом в соответствии с руководством по эксплуатации.
  • Никогда не перегружайте аппарат и не превышайте предел глубины сварки.
  • Сварочный аппарат всегда следует хранить в прохладном и сухом месте.

Хотя сварочный аппарат - очень сложное устройство, но при хорошем обслуживании он прослужит очень долго и всегда будет давать желаемый результат безупречно.

Последнее обновление 2021-08-28 в 08:19 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Почему при инверторной сварке включается перегрев.Неисправности сварочных инверторов. Аппарат не включается

Сварочный инвертор

- это современное оборудование, использование которого в процессе сварки позволяет добиться очень высокого качества работы и дает сварщику возможность работать в комфортных условиях. Но при этом сварочный инвертор имеет более сложную, по сравнению с предыдущими моделями сварочного оборудования, конструкцию, что увеличивает вероятность выхода из строя при его работе.

Как правило, все неисправности сварочного инвертора можно разделить на две группы:

  • Неисправности связанные с неправильной работой электронной «начинки» прибора
  • неисправности, связанные с неправильным выбором режима работы.

Чаще всего встречается второй тип неисправности, поэтому перед обращением в специализированную мастерскую или началом разборки устройства для выявления поломки необходимо проверить правильность выставления всех настроек режима работы, а кроме того, следует еще раз прочитать инструкция по эксплуатации этого устройства, чтобы определить, не допускаете ли вы никаких ошибок в процессе работы. Большинство производителей при составлении инструкции указывают причины выхода из строя сварочного инвертора, которые могут возникнуть в процессе эксплуатации, а также описывают, как эти неисправности можно устранить самостоятельно.

Причины поломок сварочных инверторов и варианты их устранения.

Существует ряд типичных неисправностей, которые возникают, когда мы говорим о сварочных инверторах:

  • нестабильность горения при сварке Дугой и сильным разбрызгиванием металла;
  • электрод сварочный транспортный;
  • отсутствие процесса сварки при включенном аппарате;
  • отсутствие реакции устройства при включении.

Рассмотрим подробнее, по какой причине может произойти то или иное, и что делать в случае проявления какой-либо неисправности сварочных инверторов.

  • Нестабильность горения сварочной дуги и сильное разбрызгивание металла.

Данная неисправность может возникнуть, если вы неправильно выбрали ток при сварке. Как правило, сварочный ток выбирается в соответствии с типом и размером используемого при сварке электрода. Но здесь необходимо помнить еще одно важное правило: выбранный ток должен соответствовать скорости, с которой ведется сварка. Если скорость сварки во время работы снижается, необходимо уменьшить сварочный ток.

  • Острый сварочный электрод.

Причин возникновения неисправности данного типа на самом деле может быть несколько. Не исключено, что во время сварки неожиданно снизилось напряжение в сети, что привело к сильному залипанию сварочного электрода. Также он может «заедать» и при подключении к инвертору сетевого кабеля слишком маленького сечения. Другой причиной такого «поведения» электрода может стать плохой контакт электрода со свариваемой поверхностью из-за того, что поверхность подверглась окислению из-за воздействия кислорода воздуха.В этом случае сварку необходимо прекратить, а поверхность детали очистить от пленки.

  • Отсутствие процесса сварки при включенном аппарате.

В абсолютном большинстве случаев такое поведение сварочного инвертора можно объяснить отсутствием массы на поверхности свариваемой детали. Кроме того, будет полезно проверить состояние сварочного кабеля - возможно, он поврежден. Такая ситуация довольно часто встречается в том случае, если свариваемая деталь имеет большой вес, в результате чего разряд детали по проволоке способен нарушить ее целостность.

  • Отсутствие реакции устройства при включении.

Если при включении сварочного инвертора ничего не происходит, причину такой неисправности во многих случаях следует искать не в самом инверторе, а в электрической сети, к которой он подключен. Возможно, напряжение в сети слишком низкое и поэтому устройство не может работать. Еще одна причина того, что устройство не включается, может стать неправильно выбранным. автоматический выключатель установлен в щите.Слабый переключатель может отключиться в момент включения инвертора. Кроме того, отключение устройства может привести к тому, что во всем доме пропадет электричество.

Помимо данных неисправностей, также существуют перебои в работе сварочного инвертора, не связанные с поломкой аппарата, а являющиеся следствием достаточно качественной и своевременной работы систем защиты, которые оснащены инвертор. Так, например, при длительной непрерывной работе инвертор может самопроизвольно отключиться.Это происходит, если устройство перегреется и сработает температурная защита. В этом случае следует прекратить процесс сварки примерно на 20-30 минут, дать устройству остыть, после чего работу можно продолжить.

*

# Скидка | # Как убить | # Джекшевель | # Скидпоксасамовыж | # Экономия | # Детальный измеритель | # Толкодляфизлиц | # Zoniuvnavdka

Покупая у нас, вы можете быть уверены, что получите 100% оригинальные товары, гарантию и сервис в нашем SC

Особенности работы и возможные неисправности сварочных инверторов.

Каждая единица оборудования в нашей компании имеет идентификационные данные, они регистрируются на всех этапах: в производстве, продаже и даже ремонте в СЦ.
Покупая нашу продукцию Reante, Huter и Whirlwind, Вы можете быть уверены в 100% подлинности!
Даем гарантию на все агрегаты и оборудование на сайте!
Покупая у нас, Вы можете быть уверены, что получите 100% оригинальные товары, гарантию и сервис в нашем Сервисном центре.

* Бонусные баллы Можно использовать только в офисе магазина, физическим лицам на момент покупки За наличные или по карте.Баллы
можно использовать как частичную, так и полную оплату любых дополнительных товаров Интернет-магазина.

** Акция - маска хамелеона в подарок распространяется только на физических лиц при покупке шерстяного аппарата с наклейкой За наличные или по карте в офисе магазина.

Как известно, ремонт сварочных аппаратов в подавляющем большинстве можно организовать и провести самостоятельно. Исключение составляет лишь восстановление работоспособности электронного инвертора, сложность схемы которого не позволяет провести полноценный ремонт в домашних условиях.

Одна попытка только отключить защиту инвертора может поставить в тупик даже специалиста-электрика. Так что в этом случае лучше всего обратиться за помощью в специализированную мастерскую.

Основными проявлениями дефектов аппаратов дуговой сварки являются:

  • устройство не включается при подключении к питанию и запуске;
  • залипающий электрод с одновременным гудением в зоне преобразователя;
  • Самопроизвольное отключение сварочного аппарата при его перегреве.

Ремонт всегда начинается с осмотра сварочного аппарата, проверки напряжения питания. Провести ремонт трансформаторных сварочных аппаратов несложно, к тому же они не наркоманы в обслуживании. Инверторные устройства определить поломку сложнее, а ремонт в домашних условиях зачастую бывает невозможен.

Однако при правильной циркуляции инверторы служат долго, и не ломаются. Необходимо беречь от пыли, повышенной влажности, мороза, хранить в сухом месте.Существуют наиболее характерные неисправности сварочного аппарата, устранить которые можно своими руками.

Аппарат не запускается

В этом случае в первую очередь необходимо убедиться в наличии напряжения в сети и исправности предохранителей, установленных в обмотках трансформатора. При необходимости их следует пережимать с помощью токовых обмоток тестера и каждого из выпрямительных диодов, проверяя тем самым их работоспособность.

При включении одной из обмоток тока потребуется ее перемотка, а в случае неисправности обеих легче заменить весь трансформатор.Поврежденный или «подозрительный» диод замените новым. После ремонта сварочный аппарат включают и проверяют на исправность.

Иногда выходит конденсатор фильтра. В этом случае ремонт будет заключаться в проверке и замене новой детали.

В случае исправности всех элементов схемы необходимо иметь дело с сетевым напряжением, которое может быть сильно занижено и его просто недостаточно для нормального функционирования сварочного аппарата.

Транспортный электрод (прерывание дуги)

Причиной смещения электрода и обрыва дуги может быть снижение напряжения из-за короткого замыкания в обмотках трансформатора, неисправности диодов или ослабления соединительных контактов.Также можно сломать фильтр конденсатора или закрыть отдельные детали на корпусе сварочного аппарата.

К причинам организационного характера, в результате которых аппарат не закипает, так как следует учитывать чрезмерную длину сварочной проволоки (более 30 метров).

Если залипание сопровождается сильным звуковым сигналом трансформатора, это также указывает на перегрузку в цепях нагрузки устройства или замыкание в сварочных проводах.

Одним из вариантов ремонта с устранением этих эффектов может быть восстановление изоляции соединительных кабелей, а также подвесного контакта и наконечников клемм.

Самопроизвольное отключение

В некоторых случаях ремонт можно провести самостоятельно, если прибор стал самопроизвольно отключаться. Большинство сварочных моделей оснащены защитной схемой (автомат), срабатывающей в критической ситуации, сопровождающейся отклонением от нормальной работы. Один из вариантов такой защиты предполагает блокировку устройства при отключении модуля вентиляции.

После самопроизвольного отключения сварочного аппарата в первую очередь проверьте состояние защиты и попробуйте вернуть этот элемент в рабочее состояние.

При повторном срабатывании защитного узла необходимо перейти к поиску неисправности по одному из вышеперечисленных методов, связанных с замыканиями или неисправностью отдельных деталей.

В этой ситуации, прежде всего, следует убедиться, что блок охлаждения агрегата работает нормально, и что перегрев внутренних пространств исключен.

Также бывает, что узел охлаждения не справляется со своими функциями из-за того, что сварочный аппарат долгое время находился под нагрузкой, превышающей допустимую норму.Единственно правильное решение в этом случае - дать ему «расслабиться» минут 30-40, после чего попробовать снова включить.

При отсутствии внутренней защиты автомобиль безопасности можно установить в электрощите. Для поддержания нормальной работы сварочного агрегата его настройки должны соответствовать выбранным режимам.

Таким образом, некоторые модели таких аппаратов (в частности сварочный инвертор) в соответствии с инструкцией должны работать по графику, который предполагает перерыв на 3-4 минуты после 7-8 минут непрерывной сварки.

Неисправности инверторных устройств

Перед ремонтом инверторного сварочного аппарата желательно ознакомиться с принципом действия, а также с его электронной схемой. Их знание позволит быстрее выявить причины поломки и постараться их своевременно устранить.

Электрическая схема

Работа этого устройства основана на принципе двойного преобразования входного напряжения и создания постоянного выходного сварочного тока путем выпрямления высокочастотного сигнала.

Использование высокочастотного промежуточного сигнала позволяет получить компактное импульсное устройство, которое имеет возможность эффективно регулировать выходной ток.

Поломки всех сварочных инверторов можно разделить на следующие типы:

  • неисправности, связанные с ошибками выбора режима сварки;
  • сбои в работе из-за выхода из строя электронного (преобразовательного) модуля или других деталей устройства.

Метод выявления неисправностей инвертора, связанных с нарушениями в работе схемы, предполагает последовательное выполнение операций, производимых по принципу «от простой поломки до более сложной поломки».«С характером и причиной поломок, а также с методами ремонта можно ознакомиться в сводной таблице.

Также приведены данные об основных параметрах сварки, обеспечивающих безотказность (без отключения инвертора) аппарата.

Особенности эксплуатации

Техническое обслуживание и ремонт сварочных аппаратов инверторного типа Отличается рядом особенностей, связанных со сложностью схемы этих электронных блоков.Для их ремонта потребуются определенные знания, а также умение обращаться с такими измерительными приборами, как цифровой мультиметр, осциллограф и им подобные.

В процессе ремонта электронной схемы сначала производят визуальный осмотр плат с целью выявления сгоревших или «подозрительных» элементов в составе отдельных функциональных модулей.

Если при осмотре никаких нарушений выявить не удалось - поиск неисправности продолжается путем выявления нарушений в работе электронной схемы (проверка уровней напряжения и наличия сигнала на ее контрольных точках).

Для этого потребуются осциллограф и мультиметр, начинать работу с которыми можно только при наличии полной уверенности в своих силах. Если возникнут сомнения в их квалификации - единственно правильным решением будет принято (отнесено) устройство к специализированной мастерской.

Специалисты по ремонту сложных импульсных устройств оперативно обнаружат и устранят возникшую неисправность, а заодно и проведут техническое обслуживание данного агрегата.

Заказ самостоятельного ремонта

В случае принятия решения о плате за самостоятельный ремонт - рекомендуем воспользоваться советами опытных специалистов.

При обнаружении при визуальном осмотре сгоревшей проводки и деталей ее следует заменить на новые, а заодно и все разъемы, что исключит возможность пропадания в них контакта.

Если этот ремонт не привел к желаемому результату, придется приступить к блочному обследованию схем электронного преобразования сигнала.

Для этого необходимо найти источники, в которых есть напряжения и токи, предназначенные для более полного понимания работы данного агрегата.

Сосредоточив внимание на этих деталях с помощью осциллографа, можно последовательно проверить все электронные цепи и выявить узел, в котором нормальное преобразование картинки нарушено.

Одним из самых сложных узлов инверторного сварочного аппарата является плата управления электронными ключами, для проверки работы которой можно использовать тот же осциллограф.

Если сомневаетесь в этой плате, можно попробовать заменить ее на исправную (с другого, работающего инвертора) и попробовать еще раз запустить сварочный аппарат.

В случае благоприятного исхода отдайте свой гонорар только на ремонт или замену купленным новым. Точно так же это следует делать при подозрении в исправности всех остальных модулей или блоков сварочного агрегата.

В заключение Напомним, что ремонт любых сварочных агрегатов (и инверторов в частности) считается достаточно сложной процедурой, требующей определенных навыков и умения обращаться со сложным измерительным оборудованием.

Если есть малейшие сомнения в их профессионализме, следует воспользоваться помощью специалистов и предоставить им возможность вернуть неисправный аппарат в работу.

Что такое перегрев сварочного инвертора, как он проявляется при его возникновении и что делать в этом случае?

Ответ:

Перегрев может случиться практически с любым оборудованием, особенно при работе с высокими токами или температурами. Поэтому перегрев сварочного инвертора - дело обычное, вполне естественное и бояться не стоит.Более того, практически все сварочные аппараты сегодня оснащены защитой от перегрева, которая предназначена для предотвращения поломки оборудования из-за таких ситуаций.

Перегрев сварочного инвертора наступает в том случае, если аппарат долго работает без перерыва. В этом случае временной отрезок для каждой конкретной модели будет индивидуальным. Однако у бытовых сварочных инверторов он составляет от тридцати минут до полутора часов (в зависимости от качества комплектующих и сборки устройства), у полупрофессиональных моделей этот промежуток увеличивается и составляет от часа до двух часов, а профессиональные сварочные инверторы часто могут работать очень долго.

Следует иметь в виду, что величина рабочего временного интервала также сильно зависит от температуры окружающей среды. В жаркий солнечный день перегрев может наступить намного быстрее, чем в прохладные часы в межсезонье. Кстати, в каждом устройстве есть встроенная система вентиляции, иначе он не мог бы работать несколько минут. Но делать его очень большим, эффективным, но в то же время громоздким, нецелесообразным. Следовательно, чем меньше аппарат, тем чаще меньше его периода работы без отдыха.

Как определить, что сварочный инвертор перегрелся? Он выключится и какое-то время откажется включаться. Это будет означать, что защита сработала. Однако мы не рекомендуем приводить доводы в пользу такого полуцифрового отключения. Определите примерный интервал времени работы вашего инструмента и оставьте остальное заранее, чтобы не произошло слишком быстрого износа.

Кстати, считается, что среди бытовых сварочных инверторов длительный интервал работы разный и.Поэтому эти устройства с таким удовольствием приобретают такс, которые работают с ними, как правило, в жаркие летние отпускные дни. Из полупрофессионального I. Профессиональное оборудование Хорошо в этом плане зарекомендовал себя немецкий

.

Сварочный инвертор отличается от обычного сварочного аппарата более легким и качественным процессом сварки. Однако неисправность сварочного инвертора в силу более сложного устройства может быть более серьезной и сложной.

Для определения причины поломки автомобиля необходимо провести его диагностику: проверить транзисторы, резисторы, диоды, стабилизаторы, контакты и т. Д.К каждому устройству прилагается подробная инструкция с описанием наиболее частых неисправностей, которые можно устранить самостоятельно. Однако очень часто для ремонта может потребоваться специальное оборудование: Омметр, Вольтметр, Мультиметр, Осциллограф. И им нужно уметь пользоваться. А в особых случаях нужны знания в электронике, умение работать с электрическими схемами. Поэтому, если самостоятельная проверка и устранение описанных ниже простых неисправностей не увенчались успехом, лучше доверить ремонт инвертора мастерам в сервисном центре.

Какие неисправности у инверторов

Можно выделить несколько групп поломок сварочных инверторов:

  • неисправности, возникающие из-за несоблюдения правил рабочего процесса документооборота, указанных в инструкции;
  • неисправности, возникшие из-за неправильной работы или выхода из строя элементов устройства;
  • поломки в результате попадания влаги, пыли и посторонних предметов.

Вернуться в категорию

Распространенные неисправности, которые можно устранить своими руками

Рассмотрим несколько наиболее частых неисправностей сварочных инверторов:

Для выявления и устранения причины неисправности корпус аппарата вскрывают и производят визуальный осмотр его содержимого.

  1. Сварочная дуга нестабильна или электрод сильно разбрызгивает материал. Причиной этого может быть неправильный выбор тока. Сила тока должна соответствовать типу и диаметру электрода и скорости процесса сварки. Если ток не указан на упаковке электродов, то можно начинать ток с 20-40 А на миллиметр диаметра электрода. При уменьшении скорости сварки необходимо также уменьшить силу тока.
  2. Электрод прилипает к материалу. Часто это происходит из-за низкого напряжения в сети, значение которого меньше минимально допустимого при работе с инвертором. Причиной кораблей электрода может стать плохой контакт в гнездах панели, который можно устранить, плотно зафиксировав плату. Использование удлинителя с сечением провода менее 2,5 мм 2 или со слишком длинным проводом (более 40 м) может снизить напряжение. Обгоревшие или окисленные контакты в электрической цепи Также могут снизить напряжение.
  3. Сварочный процесс отсутствует, аппарат включен в сеть. В этом случае нужно проверить наличие массы на свариваемой детали. Также проверьте кабель инвертора на предмет повреждений.
  4. Устройство самопроизвольно отключилось. Отключение устройства происходит в момент включения в сеть трансформатора, после чего оно срабатывает. Причиной этого может быть замыкание в цепи напряжения. Защита может быть включена не только тогда, когда провода замкнуты или вместе с корпусом, но также когда катушки или испытательные конденсаторы замкнуты.Чтобы отремонтировать дупло, сначала нужно выключить трансформатор и найти неисправность, после чего изолировать или заменить поврежденный элемент.

Если при включенном аппарате сварка не производится, проверьте подключение кабеля электрода.

В процессе длительной эксплуатации аппарат отключился. Скорее всего, дело не в поломке, а в перегреве инвертора. Необходимо подождать 20-30 минут, затем возобновить работу. Следует соблюдать правила эксплуатации прибора: не перегревать его, то есть делать перерывы в работе, подключать к нему соответствующие значения тока, не использовать электроды слишком больших диаметров.

Трансформатор издает сильный гул и перегревается. Возможно, причиной этого стала перегрузка трансформатора, ослабление болтов, стягивающих листы магнитопровода, или поломка крепления сердечника. Из-за замыкания между листами магнитопровода или кабелей устройство также может сильно гудеть. Затяните все элементы крепления и восстановите изоляцию кабелей.

Плохо регулируется сварочный ток. Причиной тому может быть поломка механизма контроля тока: сбой в управляющем токе винта, замыкание между крепежами регулятора, замыкание в дроссельной заслонке, плохая подвижность вторичных обмоток в результате ноль и другие.Снимите кожух с инвертора и рассмотрите механизм регулировки тока, чтобы обнаружить неисправность.

Сварочная дуга перерезается резко, зажечь ее невозможно, только искры. Возможно, проблема кроется в высоком напряжении испытательной обмотки, замыкании между проводами или в плохом их соединении с выводами инвертора.

Высокое потребление тока при отсутствии нагрузки. Причина замыкания включает катушку. Устранить его можно либо восстановив изоляцию, либо полностью перемотать катушку.

Вернуться в категорию

Если во время сварки происходит чрезмерное разбрызгивание металла электрода, причина может быть вызвана сварочным током.

Если от корпуса аппарата появился запах Гэри, это может говорить о серьезной поломке. В этом случае Вам может потребоваться квалифицированный ремонт в сервисном центре.

Для выявления неисправностей сначала разобрать корпус. Производим визуальный осмотр деталей на предмет повреждений, трещин, перегоревших контактов и предохранителей конденсатора.Также проверьте места пайки деталей и контактов на платах инвертора. Часто причины неисправности кроются в некачественной пайке, они легко устраняются, заваливая элементы.

Все неисправные детали следует выбросить и заменить новыми, соответствующими данной модели устройства.

Возможен выбор деталей в соответствии с маркировкой, указанной на корпусе устройства или в специальном справочнике.

Выпадать нужно паяльником с присосом, что сделает работу удобной и быстрой.

9 Общие проблемы при сварке и способы их устранения

Сварка - важная часть процесса изготовления металла. Однако сварка может вызвать множество различных проблем. Без надлежащей техники может возникнуть множество различных проблем. Вот некоторые из наиболее распространенных проблем, возникающих при сварке, и способы их устранения.

1. Брызги

Брызги возникают при образовании капель расплавленного материала вблизи сварочной дуги.Эта проблема обычно возникает во время газовой дуговой сварки (GMAW). Эта проблема обычно возникает из-за слишком высоких токов, неправильной полярности или недостаточной газовой защиты. Сварщики могут сделать несколько вещей, чтобы избежать разбрызгивания. Уменьшение сварочного тока и длины дуги может помочь избежать разбрызгивания, а также увеличить угол между горелкой и пластиной. Вам также следует дважды проверить правильность полярности, типа защитного газа и расхода. Очистка газового сопла также может помочь избежать разбрызгивания.

2. Пористость

Пористость возникает из-за поглощения азота, кислорода и водорода в расплавленной сварочной ванне, которые затем выделяются при затвердевании и застревают в металле сварного шва. Пористость сварного шва может быть вызвана наличием влаги, ржавчины, жира или краски на краях пластины. Это также может быть вызвано недостаточной защитой газа и сваркой небольших зазоров с воздухом между ними. Существует несколько способов избежать образования пористости в сварном шве, например повторный обжиг, использование свежих сварочных материалов и наличие сухих и чистых кромок листа.Вы также должны проверить сварочную горелку на герметичность и убедиться, что угол между горелкой и пластиной имеет правильный размер. Очистка газового сопла сварочного аппарата также поможет избежать этой проблемы.

3. Выточка

Подрезание может возникнуть, если напряжение дуги слишком высокое или дуга слишком длинная. Это также может произойти при неправильном использовании электрода или неправильном угле, а также при использовании электрода, слишком большого для толщины пластины. Использование слишком высокой скорости движения также может привести к поднутрению.Чтобы избежать этой проблемы, следите за скоростью сварки, следите за количеством переплетений и не держите электрод рядом с вертикальной пластиной при выполнении горизонтального углового шва. Вам также следует избегать использования электрода большего размера, чем необходимо, поскольку может возникнуть подрез, если количество расплавленного металла станет слишком большим.

4. Деформация

Деформация может возникать при сжатии свариваемых металлов при охлаждении и закалке. Это может произойти, если последовательность сварки не подходит для предполагаемого сварного шва, слишком много тонких валиков или недостаточный зажим перед сваркой.Чтобы избежать деформации, приваривайте с обеих сторон стыка и обязательно выполняйте сварку от центра к краям в противоположных направлениях. Используйте большой электрод и надежно зажмите. Измените последовательность сварных швов и расположение стыка, если начинает происходить деформация. Меньшее количество проходов во время сварки также может помочь избежать деформации.

5. Трещины

Трещины возникают при сварке, так как со временем они могут увеличиваться. Устранить трещину не так просто, как заполнить щель материалом. Необходимо зашлифовать трещины и выполнить новый сварной шов, чтобы исправить ошибку.По этой причине предотвратить трещины проще, чем исправить их. Чтобы предотвратить появление трещин, вы должны потратить надлежащее количество времени на шлифовку, очистку, опиливание и удаление заусенцев с краев пластин, чтобы они легко стыковались друг с другом. Вы должны повторно нагреть обе стороны шва, убедившись, что температура правильная. Вы также должны убедиться, что у вас есть необходимое количество тепла перед сваркой, проверив настройки вашего аппарата.

6. Неполное проникновение и слияние

Неполное оплавление корня происходит, когда сварной шов не расплавляется на одной стороне стыка в корне.Неполное проникновение корней происходит, когда стыки с обеих сторон кровли не соединены. Эти проблемы, как правило, возникают во время процессов с использованием расходуемых электродов, когда сварной шов автоматически осаждается по мере того, как дуга поглощает электродную проволоку или стержень. Эти процессы обычно включают сварку MIG, MAG, FCAW, MMA и SAW. Решение этих проблем включает использование более широкого корневого зазора и использование электродов, диаметр которых примерно равен ширине зазора между корнем. При сварке следует использовать меньшую скорость движения и переплетение кромок пластин.

7. Включения шлака

Включения шлака возникают, когда мелкие частицы флюса застревают внутри металла шва, что препятствует полному проплавлению шва. Лучший способ предотвратить эту проблему - иметь в хорошем состоянии расходные детали с флюсовым покрытием. Также важно убедиться, что ток, напряжение и дуга правильные.

8. Неправильная доставка телеграммы

Эта проблема обычно приводит к дребезжанию кабеля пистолета. Это часто вызвано неправильной настройкой оборудования, неправильным обслуживанием или использованием сварщиками наконечников, слишком больших для применения.Чтобы предотвратить неправильную подачу проволоки, проверьте размер наконечников перед сваркой, убедитесь, что наконечники не изношены и не требуют замены, а также убедитесь, что ведущие ролики и направляющие трубки находятся в непосредственной близости друг от друга.

9. Хрупкие сварные швы

Другой распространенной проблемой при сварке является создание хрупких сварных швов, которые не выдерживают нагрузки. Оголенные электроды или электроды неправильного размера могут привести к хрупкости сварных швов. Для получения пластичных сварных швов обязательно используйте экранированные дуговые электроды, избегайте использования чрезмерного тока и проходите через сварной шов несколько раз.

CAMM Metals | CT Сварочные услуги

Для обеспечения минимальных искажений при сварке обращайтесь к профессионалам! Как подрядчик по КТ-сварке, мы специализируемся на сварке MIG и TIG стали, нержавеющей стали и алюминия и используем аппараты для импульсной сварки, чтобы контролировать тепло, подводимое к детали, минимизировать деформацию и улучшать качество производимых нами деталей.

После завершения сварки мы предлагаем множество собственных услуг. Эти услуги включают в себя проверку сварных швов с применением красителя, кислотную очистку и полировку сварных швов из нержавеющей стали.Кроме того, мы также можем сваривать и тестировать водонепроницаемые корпуса. Для тех клиентов, которым требуются сертифицированные сварные швы, мы можем сертифицировать наши сварные швы по AWS D1.1 и AWS D1.6.

Инверторные источники сварочного тока помогают решать проблемы технического обслуживания и сокращают время простоя

(по данным Plant Engineering, июнь 2005 г.)

Краткое содержание:

  • Сложности с перемещением тяжелых сварочных аппаратов на место работы, например, простои из-за ожидания вилочного погрузчика, грузовика или крана для перемещения сварочного аппарата.
  • Невозможность поднести сварщика большего размера к месту работы во время работы в ограниченном пространстве.
  • Проблемы с поиском основного источника питания, который можно использовать (например, только розетка 115 В, а у вас машина 230 В).
  • Трудности с первичным питанием, такие как колебания напряжения, необходимость добавления дополнительных сварщиков, но превышающая мощность цепи, или столкновение с дополнительными начисленными расходами от коммунальной компании за низкий коэффициент мощности (этот пункт относится к внутреннему персоналу, управляющему парк сварочного оборудования).
  • Ограниченные возможности многопроцессорной сварки, например, использование одного сварочного аппарата для сварки Stick / TIG, а другого для сварки MIG / порошковой проволокой.
  • Проблемы с поиском опытного сварочного персонала или проблемы, связанные с неправильной настройкой оборудования.

Инверторные сварочные аппараты и аппараты плазменной резки могут решить все эти проблемы, поскольку их передовая технология значительно снижает вес и размер аппарата, обеспечивает возможности первичного управления мощностью, недоступные при использовании традиционных сварочных технологий, и обеспечивает непревзойденные характеристики дуги.Кроме того, современная инверторная технология упрощает эксплуатацию машин. Их улучшенное зажигание дуги и характеристики дуги могут превратить обычного сварщика в хорошего сварщика, что приведет к повышению качества сварки и уменьшению количества брака.

Обычная сварочная технология, хотя и не является предметом рассмотрения в данной статье, остается хорошим выбором для многих операций по техническому обслуживанию и ремонту. Эти сварщики могут выдерживать серьезные злоупотребления, работать в тяжелых условиях и продолжать исправно работать в течение десятилетий. Кроме того, их ограниченная мобильность становится преимуществом в некоторых ситуациях.Когда сварщика нужно оставить на рабочем месте на ночь, пользователи могут быть уверены, что это 4 000 фунтов. Многооператорский блок все еще будет там утром. На рис. 1 (ниже) представлены некоторые краткие инструкции по выбору сварочного аппарата для обслуживания.

Обычный сварочный аппарат

Инвертор

Масса

· 350 + фунтов.для индивидуальной единицы

· 2,000 - 4,000 фунтов. для многодуговых аппаратов

· 10 - 120 фунтов. для индивидуальной единицы

· 180 - 760 фунтов. для многодуговых аппаратов

Диапазон входного напряжения

208/230/460 и т. Д. Требуется ручное перенаправление

115 - 230 или 230 - 575.Повторное соединение вручную не требуется

Одно- или трехфазное

Фиксированная способность

Принимает оба

Допуск колебаний напряжения

± 10% от первичной

Более толерантный¾ См. Информацию об Auto-Line

Коэффициент мощности

Плохо - Хорошо, в зависимости от модели

Отлично (до.95; 1.0 идеально). PFC присущие конструкции

Энергоэффективность

Плохо - Хорошо, в зависимости от возраста объекта

Отлично

Потребление первичного тока

Традиционно выше

Традиционно ниже

Качество многократной технологической дуги

Удовлетворительно - Хорошо

Отлично

Расширенные функции управления дугой

Хорошо

Хорошо - Отлично

Прочность

Отлично, обычно более 10 лет

Хорошо, обычно до 10 лет

Надежность

Отлично

Удовлетворительно - Отлично (зависит от производителя)

Закупочная цена (стоимость усилителя)

Обычно ниже

Обычно выше

Как работают сварщики

Все сварочные аппараты преобразуют первичную мощность высокого напряжения с низкой силой тока в мощность низкого напряжения с высокой силой тока, используемую для сварки.Сварщик делает это с помощью трансформатора, который представляет собой железный сердечник, намотанный на сотни витков медной проволоки. Переменные, определяющие физический размер трансформатора, включают количество витков провода, площадь поперечного сечения сердечника, подаваемое напряжение и частоту первичной мощности.

Ключевая переменная - адрес одного инвертора - это частота. Уравнение, определяющее конструкцию сварочного аппарата, гласит, что увеличение частоты первичной мощности позволяет уменьшить размер и массу трансформатора.

Секрет инверторной технологии состоит в том, что она увеличивает частоту первичной мощности, поступающей на трансформатор, с 60 Гц до 20 000 - 100 000 Гц. Это достигается за счет включения / выключения мощных твердотельных переключателей, называемых IGBT, которые включаются или выключаются всего за одну миллионную долю секунды. Действие включения / выключения имитирует формирование и схлопывание магнитного поля, которое имеет такое же влияние, как и мощность переменного тока, но с гораздо более высокой частотой (см. Рис. 2, блок-схему инвертора, для более подробной информации).

Контролируя мощность на первичной обмотке (или на стороне линии) трансформатора и повышая частоту, производители сварочного оборудования теперь производят инверторы Stick / TIG весом от 10 до 50 фунтов, универсальные сварочные аппараты MIG весом менее 50 фунтов. . и многопроцессорные инверторы (Stick / TIG / MIG / порошковая сварка / строжка), которые весят около 80 фунтов. и производят 425-амперный выход. См. Рис. 3 для сравнения размеров трансформатора между обычным сварочным аппаратом и инвертором.

Быстрая окупаемость инвестиций без потери времени

В среднем 85% затрат на сварку приходится на рабочую силу (см.рис.4, график стоимости сварки). При измерении стоимости ремонта учитывается время, затраченное на то, чтобы сварщик и работа выполнялись вместе, время на настройку сварочного оборудования, время подготовки материала, время горения дуги, время очистки при сварке (разбрызгивание при шлифовании и шлак или, что еще хуже, дорогостоящие переделка), время, затраченное на перемещение сварщика между работами, и время, затраченное на возвращение сварщика в стойку для инструментов, рабочий ящик или место для хранения.

Один подрядчик, выполняющий плановое техническое обслуживание электростанции, рассчитал сэкономленное время для обоснования перехода на инверторную технологию.Ранее в контакторе использовалась система с несколькими операторами с восемью дугами и массой 4000 фунтов. Перейдя на «стоечную» систему, которая удерживает и питает шесть дуг от одного основного соединения и весит всего 712 фунтов, подрядчик сократил рабочее время на 87 процентов. Кроме того, когда сварщик находится рядом с местом работы, операторы могут легко регулировать параметры сварки или изменять процессы.

Сегодня стойка с четырьмя дугами для сварки TIG / Stick может весить всего 180 фунтов (включая стойку) - всего 50 дюймов.высокие, подходят для лифта и оснащены колесами для максимальной мобильности. Системы стеллажей также позволяют снимать отдельных сварщиков со стеллажа. Индивидуальные инверторы немного больше чемодана или ручной клади (размер зависит от выходной мощности), поэтому один или два человека могут легко переместить небольшой инвертор и поместить его в ограниченное пространство.

Гибкость первичной мощности

Экономия времени за счет использования легких инверторов в работе бесполезна, если вы не можете найти место для подключения.Инвертор обеспечивает гибкость местоположения за счет двух типов технологии управления первичным питанием: технологии автоматического подключения и технологии Auto-Line ™, которая доступна на некоторых инверторах Miller Electric Mfg. Co.

.

Благодаря технологии автоматического подключения инвертор определяет тип подаваемого первичного питания, а затем автоматически (но механически) подключается к нужному источнику питания: 230 или 460 В, одно- или трехфазное, 50 или 60 Гц.

Схема Auto-Line исключает механическое соединение и вместо этого использует электрическое соединение.Схема увеличивает первичную мощность до более высокого напряжения, и эта мощность затем становится источником напряжения для инвертора. Следующие типы инверторов доступны с Auto-Line (сила тока указана при максимальной выходной мощности):

  • Универсальный сварочный аппарат MIG на 180 А, работающий от 115 до 230 В, только однофазный, 50 или 60 Гц
  • 150-амперные аппараты Stick / DC TIG, которые принимают напряжение от 115 до 230 В, только однофазные, 50 или 60 Гц
  • Агрегаты Stick / DC TIG на 200 А и TIG / Stick на переменном / постоянном токе, которые принимают от 120 до 460 В, одно- или трехфазные, 50 или 60 Гц
  • Сварочные аппараты CC / CV на 425 А, которые принимают напряжение от 208 В до 575 В, одно- или трехфазные, 50 или 60 Гц
  • Сварочные аппараты «Multi-MIG», работающие на напряжение от 208 В до 575 В, одно- или трехфазные, 50 или 60 Гц (эти аппараты специально предназначены для крупносерийной промышленной сварки, а не для обслуживания и ремонта)
  • Плазменные резаки на 55 и 80 А, которые принимают от 208 В до 575 В, одно- или трехфазные, 50 или 60 Гц

Обратите внимание на акцент на сквозной.Первичное напряжение питания может изменяться, но пока оно остается в пределах рабочего диапазона машины, мощность дуги остается стабильной (см. Рис. 5, схема Auto-Line). Операторы никогда не увидят мерцания, и машина будет работать непрерывно в условиях, которые вызывают отключение других машин для самозащиты или срабатывания автоматического выключателя. Это преимущество действительно окупается на объектах с грязным питанием или при отключении электроэнергии от генератора. Обратите внимание, что для создания экономичной станции двухдуговой сварки на месте некоторые компании объединяют сварочный генератор с приводом от двигателя и используют его мощность для работы инвертора.

Наличие инверторов с Auto-Line означает, что человек, производящий сварочный ремонт, может перемещаться не только в любое место внутри завода, но и в любую точку мира, не беспокоясь о наличии доступной мощности.

Больше мощности на фунт, меньше потребляемого тока

Люди, впервые сталкивающиеся с инвертором, обычно не могут поверить, что такой маленький аппарат обеспечивает такую ​​большую сварочную мощность. Например, небольшие инверторы Stick / TIG весят менее 14 фунтов., но может иметь достаточно мощности для сварки с помощью 1/8 дюйма. Наклеить электрод. Даже инвертор для строжки угольной дугой с углем 3/8-дюйма при токе 600 ампер весит всего около 120 фунтов.

Инверторы

также обеспечивают выдающуюся энергоэффективность, что позволяет снизить счета за коммунальные услуги, и они эффективно используют подаваемую первичную мощность, которая известна в отрасли как хороший коэффициент мощности. Хороший коэффициент мощности снижает потребляемую мощность, что может позволить добавить больше сварщиков к существующей основной мощности. Например, один производитель глушителей недавно столкнулся с дилеммой необходимости увеличения производства для удовлетворения спроса, но при этом считал, что не может добавить к своему парку более 40 дуг, не внося изменений во входящие услуги - изменения, которые могли стоить до 50 000 долларов.

Вместо того, чтобы добавить больше традиционных сварочных аппаратов TIG переменного / постоянного тока на 250 А, которые потребляют от 52 до 96 А первичной мощности при номинальной выходной мощности на первичной 230 В, компания приобрела инверторы TIG переменного / постоянного тока на 200 А, которые потребляют менее 16 амперы при номинальной мощности. Компания добавила восемь инверторов, увеличила производительность и удовлетворила спрос без каких-либо изменений во входящем обслуживании.
Подрядчики-механики, работающие на перерабатывающих предприятиях (нефтехимия, бумага, пищевая промышленность) и электростанциях, также получают выгоду от низкого потребления первичной энергии и управления первичной мощностью.Эти рабочие площадки часто испытывают нехватку электроэнергии и могут иметь нестабильную мощность генератора. Низкое энергопотребление инвертора означает, что один генератор может питать больше дуг, и, как уже отмечалось, такие функции, как Auto-Line, позволяют инвертору преодолевать провалы и всплески напряжения.

Превосходный сварочный аппарат

Переключая первичное питание с частотой в тысячи Гц и используя усовершенствованное микропроцессорное управление, инвертор может создавать оптимальные характеристики дуги в любом заданном режиме сварки. Таким образом, операторы могут сваривать наилучшим образом, не борясь с дугой, или могут выбрать процесс сварки, наиболее подходящий для работы.

Краткий обзор преимуществ инвертора при техническом обслуживании / ремонте включает следующее:

  • Несколько выходов для технологической сварки. Доступны модели для TIG-сварки Stick / DC (для стали и нержавеющей стали), TIG / Stick на постоянном токе (эти сварочные аппараты имеют больше функций для управления дугой TIG, таких как импульсная сварка и запуск высокочастотной дуги), AC / DC TIG / Stick (AC выход необходим для сварки алюминия) или выход CC / CV. Выход CC, или выход постоянного тока, используется для сварки Stick, TIG на постоянном токе и строжки, в то время как выход CV используется для сварки MIG и порошковой сваркой.Когда работа требует как процессов CC, так и CV, инвертор CC / CV означает, что нужно купить или перевезти на место работы на одну машину меньше.
  • Отличное зажигание дуги. Во время зажигания дуги часто возникают дефекты сварки, потому что дуга не может быстро образоваться. Инверторы обычно обеспечивают более положительное зажигание дуги, что может помочь обеспечить качественный сварной шов с первого раза и исключить необходимость доработки в дальнейшем. Один ремонт сварки может стоить сотни или тысячи долларов, поэтому устранение нескольких дефектов сварки может окупить новый инвертор.
  • Блок управления копанием для сварки штангой. Контроль копания предотвращает прилипание электрода, когда дуга становится слишком короткой. Это полезно для прохода с открытым корнем или при плотной подгонке и помогает в зажигании дуги.
  • Широкий диапазон регулирования индуктивности для сварки MIG. Это позволяет оператору создавать «более мягкую» дугу (с большей индуктивностью) или «жесткую» дугу. Увеличьте индуктивность для лучшего смачивания (особенно для нержавеющей стали) или уменьшения разбрызгивания, что может сэкономить часы на шлифовку после сварки.
  • Улучшенный импульсный выход MIG или импульсный TIG (возможность настройки формы импульса). В зависимости от области применения, пульсирование может снизить тепловложение для уменьшения деформации или прожога, улучшить эстетику борта, уменьшить разбрызгивание, обеспечить контроль образования лужи вне положения и увеличить скорость движения.
  • Регулировка выходной частоты и расширенный контроль баланса для сварки TIG на переменном токе. Эти функции позволяют адаптировать профиль сварного шва в соответствии с областью применения, чтобы улучшить качество сварки, свести к минимуму шлифовку после сварки и существенно увеличить скорость перемещения.
  • Удобное управление. Такие функции, как вызов последней процедуры, запоминают предпочтения при изменении полярности, такие как метод запуска и панель или дистанционное управление. Чтобы учесть предпочтения оператора и уберечь его от проблем из-за неправильной регулировки, некоторые инверторы имеют четырехпозиционные регуляторы, просто помеченные как «жесткая» или «мягкая» дуга с помощью стержневых электродов E6010 и E7018. Панели управления также имеют цветовую маркировку в зависимости от процесса, например, зеленый для TIG, оранжевый для Stick и синий для сварки проволокой.Производители также стараются обеспечить единообразие своего оборудования, поэтому конструкция панели управления инвертора может напоминать панель управления, используемую на сварочном генераторе с приводом от двигателя, который оператор использовал на предыдущей работе.

Помимо удобных для пользователя средств управления, производители также обращают внимание на потребность в удобных для пользователя процессах. В мире сварки в целом признается, что сварка проволокой (MIG или порошковая сварка) - это самый простой процесс для освоения, причем Stick - более жесткий, а TIG - самый сложный (что не означает, что сварка Stick - это просто!).

Практически любой человек с хорошей зрительно-моторной координацией и правильным отношением к работе может научиться сварке проволокой в ​​обычных условиях за несколько часов практики. Однако сварка проволокой для ремонта на месте может быть затруднена. Даже небольшой сварочный аппарат MIG, работающий от напряжения 115 В, весит 60 фунтов, а баллон с защитным газом часто весит больше, чем сварщик.

Миллер решил эту проблему, создав первый в мире полностью автономный универсальный сварочный аппарат MIG, Millermatic® Passport ™.Этот 45-фунтовый. инвертор (см. рис. 7) имеет 12 унций. внутренний баллон с защитным газом CO2 (на самом деле баллон с красящим шариком), обеспечивающий достаточно газа для 25 минут сварки. Ни один другой сварщик проволокой не выполнит работу быстрее или проще для быстрого ремонта сваркой или легкого изготовления в полевых условиях.

Если ваша работа требует доставки сварщика на место работы, требует многократной сварки или вы сталкиваетесь с проблемами, связанными с управлением первичным питанием, присмотритесь к инверторной технологии.Реалистичная цель экономии 10 или 20 часов времени при выполнении одной большой работы означает, что новый инвертор многократно окупит себя в течение двух или трех лет, обычно отводимых на капитальные вложения. И

инвертор помогает запустить объект в аварийной ситуации, он на вес золота.

Фиг.7

Как решить 8 распространенных проблем при сварке с помощью этих простых шагов

Сварка определяется как процесс, при котором два или более куска металла или термопласта скрепляются вместе с помощью тепла и давления.Используемый процесс сварки зависит от множества факторов, но форма и толщина материала обычно являются решающими факторами, для которых метод наиболее эффективен. Некоторые из наиболее распространенных сегодня типов сварки - это сварка металла в инертном газе (MIG) или газовая дуговая сварка металла (GMAW), дуговая сварка или дуговая сварка в среде защитного металла (SMAW), вольфрамовая сварка в инертном газе (TIG) или дуговая сварка вольфрамовым электродом (GTAW). ) и порошковой дуговой сваркой (FCAW).

С годами эти методы сварки были упрощены за счет использования превосходного сварочного оборудования.С таким оборудованием многие операторы могут забыть о важных этапах выполнения сварки. Однако, когда эти же операторы сталкиваются с проблемами, они не могут диагностировать и устранять проблемы. Вот несколько распространенных проблем со сваркой и способы их устранения.

1. Брызги

При газовой дуговой сварке (GMAW) частым нежелательным побочным эффектом является образование того, что сварщики называют разбрызгиванием. Это капли расплавленного материала, образующиеся возле сварочной дуги.Брызги возникают при слишком высоком сварочном токе, неправильной полярности или недостаточной газовой защите. Во избежание разбрызгивания рекомендуется уменьшить сварочный ток и длину дуги. Кроме того, сварщик может проверить правильность полярности расходных материалов. Наконец, рекомендуется проверить тип и расход защитного газа, а также очистить газовое сопло и увеличить угол между резаком и пластиной.

2. Пористость

Пористость вызывается абсорбцией азота, кислорода и водорода в расплавленной сварочной ванне, которая затем выделяется при затвердевании и захватывается металлом сварного шва.Причины пористости включают наличие влаги, ржавчины, смазки или краски на краях пластины, недостаточную защиту от газа или сварку небольших зазоров, между которыми находится воздух. Чтобы избежать образования пористости в сварном шве, сварщик должен повторно запечь или использовать свежие сварочные материалы и проверить сварочную горелку на герметичность. Также помогает наличие сухих и чистых краев тарелок. Также было бы неплохо проверить тип и расход защитного газа, очистить газовое сопло сварочного устройства и убедиться, что угол между горелкой и пластиной не слишком велик или мал.

3. Выточка

Подрезы возникают, когда напряжение дуги слишком высокое или дуга слишком длинная. Это также может произойти при неправильном использовании электрода или неправильном угле наклона, или если электрод слишком велик для толщины пластины. Кроме того, при слишком высокой скорости движения обычно возникают подрезы. Помимо наблюдения за скоростью, важно проверить правильность обращения с используемым электродом. Сварщикам не рекомендуется использовать электрод больше, чем необходимо, потому что, если количество расплавленного металла станет слишком большим, произойдет подрезание.Затем важно следить за тем, сколько переплетения используется. Наконец, не держите электрод рядом с вертикальной пластиной при выполнении горизонтального углового шва.

4. Деформация

Деформация происходит при сжатии свариваемых металлов, когда он остывает и затвердевает. Это происходит, если последовательность сварки не подходит для предполагаемого сварного шва, слишком много тонких валиков, плохая подгонка пластины (недостаточный зажим) перед сваркой. Некоторые хорошие решения для предотвращения деформации - это сварка с обеих сторон соединения, сварка от центра кнаружи (в противоположных направлениях), с использованием электрода большего размера и надежного зажима.Изменение последовательности сварных швов или расположения стыка или выполнение меньшего количества проходов также может помочь снизить риск
.

5. Трещины

В любой конструкции каждая трещина (независимо от размера) считается дефектом. Это может быть опасно, потому что маленькие трещины могут со временем стать больше. Это не так просто, как заполнить зазор материалом, потому что трещины необходимо зашлифовать, а затем выполнить новую сварку, чтобы исправить ошибку. Поскольку это утомительно, профилактика предпочтительнее лечения.Чтобы избежать трещин, необходимо потратить время на шлифовку, очистку, опиливание или удаление заусенцев с краев пластин, чтобы они легко стыковались друг с другом. Было бы неплохо повторно нагреть обе стороны стыка, так как правильная температура имеет значение и скрепляет пластины вместе. И прежде чем приступить к сварке, проверьте, набрано ли у вас необходимое количество тепла, проверив настройки машины.

6. Неполное проникновение и слияние

Неполное сращивание корня - это когда сварной шов не сваривается на одной стороне стыка в корне.Неполное проникновение корня происходит, когда корневая область сустава с обеих сторон не спаяна. Эти проблемы чаще возникают в процессах с плавящимися электродами (MIG, MAG, FCAW, MMA и SAW), когда сварочный металл «автоматически» осаждается, когда дуга поглощает электродную проволоку или стержень. Решения включают использование более широкого корневого зазора, электродов, диаметр которых приблизительно равен ширине зазора между корнем. При сварке было бы хорошо использовать меньшую скорость движения и переплетение кромок пластин.

7.Включения шлака

Включение шлака - это мелкие частицы флюса, которые застревают в металле сварного шва, что препятствует полному проплавлению сварного шва. Способ предотвратить это - иметь в хорошем состоянии расходные детали с флюсовым покрытием. Правильный ток, напряжение и хорошие характеристики дуги необходимы для обеспечения качественных сварных швов с полным сплавлением при прохождении через них.

8. Неправильная доставка телеграммы

Когда сварщики начинают слышать дребезжащий звук внутри кабеля горелки, возможно, проблема связана с системой подачи проволоки.В данном случае это всегда связано с обеспечением правильной настройки оборудования и технического обслуживания. Иногда сварщики совершают ошибку, используя наконечники, которые слишком велики для применения, что может привести к некоторым другим проблемам сварки, перечисленным выше. Некоторые советы включают обеспечение правильного функционирования контактного наконечника пистолета и двойную проверку размера провода, который будет использоваться. Рекомендуется проверить кончик провода, чтобы убедиться, что он не изношен и нуждается в замене.Что касается приводных роликов, то их стоит проверить, так как они изнашиваются. Всегда следите за тем, чтобы ведущие ролики и направляющая труба находились в непосредственной близости.

Важность лучшего оборудования

В конце концов, наличие надлежащих знаний о том, как избежать сварочных ошибок и наличие лучшего и новейшего сварочного оборудования с самыми современными технологиями, действительно имеет значение, когда дело доходит до уменьшения шансов возникновения дефектов. Таким образом, наличие надежных поставщиков, известных своим превосходным качеством продукции, таких как Welding Industries Australia (WIA), имеет важное значение для предприятий, которые зависят от сварки как части своей основной структуры бизнеса.

Дата: 31 августа 2017 г.

Устранение неисправностей дуговой сварки: пошаговые решения

Это руководство по устранению неисправностей, связанных с дуговой сваркой, простое в использовании. Просто найдите проблему в содержании слева или сравните одну из наших многочисленных иллюстраций с проблемой.

Условия, которые часто приводят к проблемам, включают:

  • Использование защитного газа низкого качества со слишком высоким уровнем влажности. Влага в воздухе также может вызвать проблемы.
  • Неочищенное оборудование
  • Неочищенные материалы и присадочные стержни
  • Неравномерная подача защитного газа
  • Изменение параметров сварки
  • Загрязнение поверхности
  • Проблемы с газовым покрытием (недостаточный поток газа вызывает загрязнение электрода и деталей)
  • Проблемы с заземлением
  • Изменения напряжения из-за использования в магазине другого оборудования или неправильного напряжения
  • Перегрев из-за короткого замыкания между соплом и электродом
Дефект канатного сварного шва

Устранение неисправностей дуговой сварки по проблеме

Искажения

Почему возникают искажения:
  1. Перегрев стыка
  2. Медленная сварка
  3. Малый бассейн
  4. Неверная последовательность
Как это исправить:
  1. Дать остыть каждому шарику
  2. Используйте насадку Speed ​​и выполняйте сварку с постоянной скоростью
  3. Используйте стержень треугольного или большего размера
  4. Перед сваркой офсетные детали
Шаг 1.Проверить на усадку наплавленный металл.
  1. Правильно закрепите детали или детали прихваточным швом, чтобы предотвратить усадку.
  2. Заготовка или отдельные части с учетом усадки сварного шва.
  3. Обработайте наплавленный металл еще горячим.
Шаг 2. Проверить равномерность нагрева деталей.
  1. Для тяжелых конструкций желателен предварительный нагрев.
  2. Иногда перед сваркой полезно удалить деформации при прокатке или деформации путем снятия напряжения.
Шаг 3. Проверьте последовательность сварки.
  1. Изучите структуру и разработайте определенную последовательность сварки.
  2. Предотвратите чрезмерное локальное нагревание, распределив сварку.

Напряжения при сварке

Шаг 1. Проверить шарниры на чрезмерную жесткость.
  1. Незначительное перемещение деталей во время сварки снижает сварочные напряжения.
  2. Разработайте процедуру сварки, которая позволяет всем деталям свободно двигаться как можно дольше.
Шаг 2. Проверьте процедуру сварки.
  1. Используйте как можно меньше сварочных проходов.
  2. Используйте специальную прерывистую или чередующуюся последовательность сварки, а также пошаговые или пропущенные процедуры.
  3. Правильно зажать детали, прилегающие к стыку. Используйте запасные приспособления для быстрого охлаждения деталей.

Шаг 3. Если не существует неподходящих условий, напряжения могут быть просто присущими любому сварному шву, особенно тяжелым деталям.

  1. Очистите каждый наплавленный металл шва.
  2. Снятие напряжений с готового продукта при температуре от 1100 до 1250 ° F (от 593 до 677 ° C) в течение 1 часа на 1 дюйм (25,4 см) толщины.

Деформация тонких пластин

Поиск и устранение неисправностей, связанных с деформацией сварного шва ацетиленом

Предложения по устранению неисправностей при искривлении дуговой сварки

Почему это происходит:
  1. Усадка материала
  2. Перегрев
  3. Неправильная подготовка
  4. Неисправность зажима деталей
Решения:
  1. Предварительный нагрев материала для снятия напряжения
  2. Сварка быстро - используйте дублирующий шов
  3. Слишком большой зазор корня
  4. Зажмите детали правильно - опора для охлаждения
  5. Для многослойных сварных швов - дать каждому слою остыть
Шаг 1.Проверить на усадку наплавленный металл шва.
  • Выберите электрод с высокой скоростью сварки и умеренными проникающими свойствами.
Шаг 2. Проверьте соединение на предмет чрезмерного местного нагрева.
  • Быстрая сварка предотвращает чрезмерный локальный нагрев пластин, прилегающих к сварному шву.
Шаг 3. Проверьте правильность подготовки стыка.
  1. В свариваемых деталях не должно быть чрезмерного корневого отверстия в стыке между свариваемыми деталями.
  2. Перед сваркой обработать кромки швов более тонкими, чем у остальных листов. Это удлиняет края, а усадка сварного шва заставляет их возвращаться к исходной форме.
Шаг 4. Проверьте процедуру сварки.
  1. Используйте специальную прерывистую или чередующуюся последовательность сварки и отмените или пропустите процедуру.
  2. Предварительно нагрейте материал для достижения напряжения.
Шаг 5. Проверить зажим деталей.
  • Правильно зажать детали, прилегающие к стыку.Используйте запасные приспособления для быстрого охлаждения деталей.

Плохой внешний вид сварного шва

Устранение неполадок с ацетиленом Плохой внешний вид сварного шва

Устранение неисправностей дуговой сварки плохого внешнего вида сварного шва

Причины плохого внешнего вида сварного шва:
  1. Неравномерное давление
  2. Чрезмерное растяжение
  3. Неравномерный нагрев
Решения:
  1. Тренируйтесь запускать, останавливать и манипулировать пальцами на стержне
  2. Удерживать штангу под правильным углом
  3. Используйте медленное равномерное обмахивание веером, нагрейте стержень и материал
Шаг 1.Проверьте технику сварки на предмет правильности тока и манипуляции с электродами.
  1. Убедитесь, что для используемого электрода используется соответствующая техника сварки.
  2. Не используйте слишком большой сварочный ток.
  3. Всегда используйте одинаковую переплетение или скорость движения.
Шаг 2. Проверьте характеристики используемого типа электрода.
  • Используйте электрод, предназначенный для данного типа сварного шва и основного металла, а также положения, в котором будет выполняться сварка.
Шаг 3.Проверьте положение сварки, для которого предназначен электрод.
  • Не выполняйте угловые швы нижними (плоскими) электродами, если детали не расположены правильно.
Шаг 4. Проверьте правильность подготовки стыка.
  • Тщательно подготовьте все стыки.

Сварные швы с трещинами

Как устранить растрескивание под напряжением при сварке

Устранение неисправностей при дуговой сварке с трещинами

Почему возникают трещины в сварных швах:
  1. Неправильная температура сварки
  2. Чрезмерное напряжение сварного шва
  3. Химическая атака
  4. Пруток и основной материал не совпадают по составу
  5. Окисление или разрушение сварного шва
Решения:
  1. Использовать рекомендуемую температуру сварки
  2. Допуск на расширение и сжатие
  3. Оставайтесь в пределах известной химической стойкости и рабочих температур материала
  4. Используйте аналогичные материалы и инертный газ для сварки
  5. См. Рекомендованное приложение
Шаг 1.Проверить на чрезмерную жесткость соединения.
  • Измените процедуру сварки и измените конструкцию конструкции, чтобы исключить жесткие соединения.
Шаг 2. Сварные швы слишком малы по сравнению с размером соединяемых деталей?
  • Избегайте использования небольшого сварного шва между толстыми пластинами. Увеличьте размер сварного шва с помощью дополнительного присадочного металла.
Шаг 3. Просмотрите каждую остановку процедуры сварки.
  1. Не делайте сварные швы в валиках. Наплавьте металл шва в полный размер короткими отрезками 8.От 0 до 10,0 дюймов (от 203,2 до 254,0 мм) в длину. (Это называется последовательностью блоков.)
  2. Последовательность сварки должна быть такой, чтобы концы оставались свободными как можно дольше.
  3. Предварительный нагрев свариваемых деталей иногда помогает снизить высокие напряжения сжатия, вызванные локализованной высокой температурой.
  4. Заполните все кратеры в конце сварочного прохода, переместив электрод назад по готовому шву на короткое расстояние, равное длине кратера.
Шаг 4.Проверьте качество сварных швов.
  • Убедитесь, что сварные швы качественные и сварка хорошая. Убедитесь, что длина дуги и полярность правильные.
Шаг 5. Проверьте правильность подготовки стыков.
  • Подготовьте швы с равномерным и правильным открытием корня. В некоторых случаях необходимо корневое отверстие. В других случаях может потребоваться термоусадка или прессовая посадка.

Выточка

Шаг 1. Проверьте настройку сварочного тока.
  • Используйте посланную сварку средней мощности и не пытайтесь сваривать на слишком высокой скорости.
Шаг 2. Проверьте правильность обращения с электродом.
  1. а. Не используйте слишком большой электрод. Если лужа расплавленного металла станет слишком большой, это может привести к поднутрению.
  2. г. Чрезмерная ширина переплетения приведет к поднутрению и не должна использоваться. Равномерное переплетение, не превышающее трех диаметров электрода, в значительной степени помогает предотвратить подрезание стыковых швов.
  3. г. Если электрод держать слишком близко к вертикальной пластине при выполнении горизонтального углового шва, на вертикальной пластине может возникнуть подрез.

Неполное проникновение

Устранение неполадок при неполном проплавлении сварного шва

Пример плохого проникновения

Рекомендации по поиску и устранению неисправностей при сварке проникающей дугой

Почему происходит неполное проникновение:
  1. Неправильная подготовка
  2. Стержень слишком большой
  3. Слишком быстрая сварка
  4. Недостаточный зазор корня
Решения:
  1. Фаска под 60 градусов
  2. Используйте маленький стержень у корня
  3. Проверка выкидных линий при сварке
  4. Используйте наконечник для прихватывания или оставьте корневой зазор 1/32 дюйма и зажимные детали
Шаг 1.Убедитесь, что электрод предназначен для используемого положения при сварке.
  1. Электроды следует использовать для сварки в положении, для которого они были предназначены.
  2. Убедитесь, что в нижней части сварного шва есть соответствующие корневые отверстия.
  3. По возможности используйте резервную планку.
  4. Отрежьте или вырежьте заднюю часть стыка и нанесите валик сварочного металла в этой точке.
Шаг 2. Проверьте размер используемого электрода.
  1. Не ожидайте чрезмерного проникновения электрода.
  2. Используйте электроды малого диаметра в узкой сварочной канавке.
Шаг 3. Проверьте настройку сварочного тока.
  • Используйте сварочный ток, достаточный для обеспечения надлежащего проплавления. Не сваривайте слишком быстро.
Шаг 4. Проверьте скорость сварки.
  • Регулируйте скорость сварки до нижней части сварного шва.

Пористые сварные швы

Поиск и устранение неисправностей пористости дуговой сварки

Поиск и устранение неисправностей при сварке пористой дугой

Почему возникают пористые сварные швы:
  1. Пористые сварочные стержни
  2. Тепловой баланс на стержне
  3. Слишком быстрая сварка
  4. Стержень слишком большой
  5. Неправильный запуск или остановка
  6. Неправильное скрещивание борта
  7. Растяжка
  8. захваченные газовые примеси (водяной пар, воздух, азот, водород)
  9. Основной металл имеет масляную пленку
  10. Проблемы со шлангом - ослабленные соединения или неисправный шланг
Решения:
  1. Проверить шток
  2. Используйте правильное движение веером
  3. Проверить температуру сварки
  4. Сварные валики в правильной последовательности
  5. Обрезать стержень под углом, но остыть перед отпусканием
  6. Старт с разнесением и стыки внахлест 1/2 ″
  7. Удалите воздух из трубопроводов до зажигания дуги.Удалите конденсат из трубопроводов. Используйте инертный газ для сварки (99,9%). Убедитесь, что используется правильная смесь защитного газа.
  8. Проверьте основной металл после очистки, чтобы убедиться, что он сухой. При использовании химического очистителя убедитесь, что он не разрушается в дуге.
Шаг 1. Проверьте свойства электрода.
  • Некоторые электроды по своей природе обеспечивают более надежную сварку, чем другие. Убедитесь, что используются подходящие электроды.
Шаг 2. Проверьте текущие настройки и порядок сварки.
  • Сварной шов, состоящий из ряда валиков, может содержать небольшие проколы. Плетение часто устраняет эту проблему.
Шаг 3. Проверьте время образования лужи, чтобы убедиться, что оно достаточно для выхода захваченного газа.
  • Пудлинг дольше сохраняет расплавленный металл сварного шва и часто обеспечивает более надежные сварные швы.
Шаг 4. Проверьте основной металл на предмет загрязнения.
  • В некоторых случаях неисправен основной металл.Проверьте это на предмет сегрегации и загрязнений.

Хрупкие сварные швы

Шаг 1. Проверьте тип используемого электрода.
  • Неизолированные электроды обеспечивают хрупкие сварные швы. Если требуются пластичные сварные швы, необходимо использовать экранированные дуговые электроды.
Шаг 2. Проверьте настройку сварочного тока.
  • Не используйте слишком большой сварочный ток, так как это может вызвать крупнозернистую структуру и окисленные отложения.
Шаг 3. Проверьте основной металл с высоким содержанием углерода или сплава, который не принимался во внимание.
  1. а. Однопроходный сварной шов может быть более хрупким, чем многослойный сварной шов, потому что его микроструктура не улучшается за счет последовательных слоев наплавленного металла.
  2. г. Сварные швы могут поглощать элементы сплава из основного металла и становиться твердыми.
  3. г. Не сваривайте металл, если не известны его состав и характеристики.

Плохой сварной шов плавлением

Плохой сварной шов

Устранение неисправностей при плохой дуговой сварке плавлением

Плохой сварной шов плавлением Причины:
  1. Неправильная подготовка
  2. Неправильная техника сварки
  3. Неправильная скорость
  4. Неправильный выбор размера стержня
  5. Неправильная температура
Решения:
  1. Очистить материалы перед сваркой
  2. Поддерживать постоянное давление и движение вентилятора
  3. Сварка при более низких температурах занимает больше времени
  4. Используйте маленький стержень у основания и большой стержень вверху - практикуйте правильную последовательность
  5. При необходимости подогреть материалы
  6. Надежно зажать детали
Шаг 1.Проверить диаметр электрода.
  • При сварке стыков с узкими канавками используйте электрод, достаточно малый, чтобы точно доходить до низа стыка.
Шаг 2. Проверьте настройку сварочного тока.
  1. Используйте сварочный ток, достаточный для нанесения металла и проникновения в пластины.
  2. Для более тяжелых пластин требуется более высокий ток для данного электрода, чем для легких пластин.
Шаг 3. Проверить технику сварки.
  • Убедитесь, что переплетение достаточно широкое, чтобы полностью проплавить боковые стороны стыка.
Шаг 4. Проверьте подготовку стыка.
  • Наплавленный металл должен плавиться с основным металлом, а не скручиваться от него или просто прилипать к нему.

Коррозия

Шаг 1. Проверьте тип используемого электрода.
  1. Неизолированные электроды позволяют получить сварные швы, которые менее устойчивы к коррозии, чем основной металл.
  2. Защитные дуговые электроды позволяют производить сварные швы, более устойчивые к коррозии, чем основной металл.
  3. Для обеспечения наилучшей коррозионной стойкости используйте присадочный стержень, состав которого аналогичен составу основного металла.
Шаг 2. Проверьте, соответствует ли наплавленный металл шва коррозионной жидкости или атмосфере.
  • Не ожидайте от сварного шва большего, чем от основного металла. Для нержавеющих сталей используйте электроды, которые не уступают основному металлу по коррозионной стойкости.
Шаг 3. Проверьте металлургический эффект сварки.
  • При сварке аустенитной нержавеющей стали 18-8 убедитесь в правильности анализа стали и процедуры сварки, чтобы сварка не вызывала выпадения карбидов.Осаждение карбида - это подъем углерода к поверхности зоны сварного шва. Это состояние можно исправить путем отжига при температуре от 1900 до 2100 ° F (от 1038 до 1149 ° C) после сварки. Таким образом можно устранить коррозию в виде оксида железа или ржавчины.
Шаг 4. Проверьте правильность очистки сварного шва.
  • Некоторые материалы, такие как алюминий, требуют тщательной очистки от шлака после сварки для предотвращения коррозии при эксплуатации.

Хрупкие соединения

Шаг 1.Проверьте закалку основного металла на воздухе.
  • В среднеуглеродистой стали или некоторых легированных сталях зона термического влияния может стать твердой в результате быстрого охлаждения. Перед сваркой следует использовать предварительный нагрев до температуры от 300 до 500 ° F (от 149 до 260 ° C).
Шаг 2. Проверьте процедуру сварки.
  1. Многослойные сварные швы имеют тенденцию к отжигу в зонах сильного термического влияния.
  2. Снятие напряжений при температуре от 1100 до 1250 ° F (от 593 до 677 ° C) после сварки обычно уменьшает твердые участки, образующиеся во время сварки.
Шаг 3. Проверьте тип используемого электрода.
  • Использование аустенитных электродов часто бывает успешным для специальных сталей, но зона термического влияния обычно содержит твердый сплав.

Магнитный удар

Шаг 1. Проверьте, не отклоняется ли дуга от нормального пути, особенно на концах стыков и в углах.
  1. Убедитесь, что земля правильно расположена на работе. Часто бывает полезно положить землю в направлении отклонения дуги.
  2. Полезно разделить землю на две или более частей.
  3. Выполните сварку в направлении дуги.
  4. Удерживайте короткую дугу.
  5. Изменение угла электрода относительно работы может помочь стабилизировать дугу.
  6. Магнитный удар сводится к минимуму при сварке на переменном токе.

Брызги

Пример сварочных брызг

Шаг 1. Проверьте свойства используемого электрода.
  • Выберите подходящий тип электрода.
Шаг 2. Проверьте, не превышает ли сварочный ток используемый тип и диаметр электрода.
  • Используйте короткую дугу, но не используйте чрезмерный сварочный ток
Шаг 3. Проверить на сколы.
  1. Покрасьте части, прилегающие к сварным швам, побелкой или другим защитным покрытием. Это предотвращает приваривание сколов к деталям, и их можно легко удалить.
  2. Электроды с покрытием дают большие сколы, чем неизолированные электроды.

Чрезмерный расход электродов

Устранение неполадок при дуговой сварке Расход электродов

Причины необычного расхода электродов:
  1. Слишком большой или недостаточный поток газа
  2. Электрод неподходящий для требуемого тока
  3. Чрезмерный нагрев держателя
  4. Окисление электрода при охлаждении
  5. Слишком высокая концентрация кислорода в защитном газе или слишком высокая влажность
Решения:
  1. Проверить поток газа
  2. Попробуйте электрод большего размера (правильную геометрию уточните у производителя)
  3. Проверить, имеет ли цанга надлежащий контакт
  4. Попробуйте другой электрод (тот, который вы используете, может быть загрязнен)
  5. Заменить газовую смесь

Загрязнение электрода

Причины загрязнения электрода:
  1. Основной материал может быть загрязнен
  2. Основной металл не чистый - жирный или грязный
Решения:
  1. Очистите поверхность металлической щеткой, абразивным или химическим очистителем (спиртом)
  2. Попробуйте другой базовый материал на основе параметров, отрегулированных для эффекта газовыделения
  3. Переточить электрод, удалив загрязненный участок

Загрязнение детали вольфрамом

Причины загрязнения вольфрамом:
  1. Вольфрам коснулся ванны расплава
  2. Литье вольфрама
  3. Электрод плавится и сплавляется с основным металлом
Решения:
  1. При сварке не допускайте попадания вольфрама в ванну расплава
  2. Заточка электродов шлифовальным станком для вольфрама
  3. Попробуйте уменьшить ток или электрод большего диаметра

Проблемы с сварочным напряжением

Проблемы с сварочным напряжением:
  1. Возможны колебания мощности.Проверяйте несколько раз в день и сверяйте с объемом источника питания.
Решение:
  1. Другое оборудование в магазине может понижать напряжение, необходимое для зажигания дуги и сварки.

Материал электрода

Проблемы с материалом электрода:
  1. Проверить материал электрода. Попробуйте использовать электрод из другой коробки или хранящийся в эталонной коробке.
Решение:
  1. У каждого электрода есть материалы, у которых разное начало дуги.Они также различаются по способу прохождения тока. Попробуйте использовать электрод, который работал в прошлом.

Качество материала электрода

Причины качества материала электродов:
  1. Проблема с партией электродов. Попробуйте один из новой коробки или из более старого запаса
Решение:
  1. Возможно, у вас просто некачественная партия электродов или партия электродов ненадлежащего качества

Размеры или геометрия электрода

Поиск и устранение неисправностей при дуговой сварке Геометрия или размеры электрода

Причины проблемы:
  1. Выбранные размеры электрода не подходят для применения
Решение:
  1. Проверить правильность геометрии наконечника электрода в зависимости от свариваемого применения

Сварочные кабели

Поиск и устранение неисправностей при дуговой сварке сварочных кабелей

Проблемы со сварочными кабелями
  1. Попытайтесь выпрямить кабели от резака до источника питания
  2. Проверьте все удлинительные кабели на емкость
Решение:
  1. Размотайте все кабели, так как наматывание может вызвать сопротивление мощности (так называемые эффекты индуктивности).Индуктивность также может возникнуть, если силовые кабели расположены рядом с заземленными стальными пластинами
  2. .
  3. Кабели более низкого качества или кабели неправильной емкости могут вызвать падение напряжения и затруднить зажигание дуги

Сложность запуска дуги

Устранение неисправностей дуговой сварки, когда сварочная дуга не начинается

Причины затруднения при запуске сварочной дуги:
  1. Напряжение слишком низкое
  2. Горелка собрана неправильно
Решения:
  1. Проверить напряжение
  2. Электроды проверочные

Дуга не переносится

Устранение неисправностей при дуговой сварке, когда дуга не передается

Причины, по которым дуга не переносится:
  1. Кабельные соединения отсутствуют или ослаблены
  2. Пусковой сигнал не распознается источником питания
Решения:
  1. Проверить соединения по схеме
  2. КПП
  3. Проверить крепление инструмента

Другие руководства

Руководство по поиску и устранению неисправностей для систем дуговой сварки

Наши лучшие сварочные аппараты для стержневой сварки

Руководство по поиску и устранению неисправностей для систем дуговой сварки

Процесс сварки - один из самых сложных из всех производственных процессов и часто наименее понятный.Сварка системы иногда, кажется, развивают собственную личность, и время от времени возникают проблемы, которые вызывают большое разочарование конечному пользователю. Климатические изменения, такие как изменение атмосферного давления, содержание влаги в атмосфере и космическое излучение. может оказывать некоторое влияние на процесс сварки в зависимости от используемого источника питания, выбранных электродов, свариваемого материала, и выбранные параметры сварки.Таким образом, важно убедиться, что сварочная установка способна поглощать некоторые незначительные внешние изменения без значительного влияния на качество и стабильность окончательного сварного шва.

Для обеспечения стабильной производительности сварочная система должна получать согласованные входные данные. Единый подход к устранению неисправностей надо ответить на вопрос: что поменяли? Если в прошлом система выполняла сварку правильно, что-то изменилось, что привело к проблеме.По мере прохождения каждого На шаге ниже подумайте о том, что могло измениться в вашей процедуре сварки.

убедитесь, что основной металл высох.
Проблема Возможная причина Тест / Решение
1. Чрезмерный расход электродов Недостаточный / чрезмерный расход газа Проверка правильности расхода газа (см. Таблицы для руководства по расходу газа)
Неправильный размер / геометрия электрода для требуемого тока Используйте электрод большего размера (правильную геометрию см. В руководстве)
Чрезмерный нагрев держателя Проверьте правильность контакта цанги
Загрязненный электрод Замените электрод (ошибочные результаты будут сохраняться, пока существует загрязнение)
Окисление электрода при охлаждении В зависимости от сварочного процесса, после выключения дуги подайте газ в течение 5-15 секунд.
Использование защитного газа с избыточным содержанием кислорода или влаги Изменить на газ надлежащей чистоты

2. Загрязненный электрод Основной металл грязный или жирный Для чистки поверхности используйте соответствующие химические очистители: спирт, проволочную щетку или абразивный материал
Загрязняющие элементы, выделяющие газ, могут присутствовать в самом основном материале Если возможно, улучшите основной материал.Измените параметры сварки, чтобы учесть эффект газовыделения
Проверить электрод на загрязнение Удалить загрязненную часть электрода, переточить электрод

3. Загрязнение заготовки вольфрамом Вольфрам, касающийся ванны расплава Не допускайте попадания вольфрама в ванну расплава
Заливка из вольфрама Используйте качественную шлифовальную машину для вольфрамовых электродов для заточки электродов
Электрод для плавки и легирования основным металлом Используйте электрод меньшего тока или электрод большего диаметра

4. Пористость сварного шва Уловленный газ Примеси (водород, азот, воздух, водяной пар) Удалите воздух из всех линий перед зажиганием дуги, удалите конденсированную влагу из линий; использовать инертный газ класса сварки (99,9%) Проверить используется правильная смесь защитного газа
Неисправный газовый шланг или ослабленные шланговые соединения Некачественный газовый шланг Проверить герметичность шланга и соединений
Масляная пленка на недрагоценном металле Очистить химическим очистителем, не подверженным разрушению дуги.Перед сваркой

5. Материал электрода Убедитесь, что материал электрода не изменен. Попробуйте электрод из другого бокса или сохраненного эталонного бокса Различные материалы электродов обеспечивают различное зажигание дуги и токопроводящие способности

6. Качество материала электродов Используйте электрод из более старого или нового материала, чтобы проверить, сохраняется ли проблема Партия электродов может иметь различное качество (необычное)

7. Размеры / геометрия электрода Убедитесь, что размеры электродов подходят для применения Геометрия наконечника электрода зависит от области применения сварки. Обратитесь к руководствам за информацией

8. Разводка кабеля По возможности старайтесь прокладывать кабели от источника питания до сварочной горелки как можно прямее Иногда кабели скручиваются, как садовый шланг. Катушка становится гигантской катушкой индуктивности, вызывая сопротивление, уменьшающее пуск. энергия. Эффекты индуктивности также могут быть вызваны тем, что сварочные силовые кабели расположены очень близко к заземленным стальным пластинам.

9. Удлинители Убедитесь, что все удлинительные кабели имеют соответствующую пропускную способность Кабели низкого качества / емкости приведут к падению напряжения и затруднят запуск

10. Качество газа Качество / чистота газа должны соответствовать стандартам. Проверьте, не сменились ли поставщики. Попробуйте баллон с газом более высокой степени чистоты. чем обычно, и посмотрите, сохраняется ли проблема. Низкое качество газа или оксиды в газе могут окислять детали и загрязнять электроды во время сварки.Даже лучшие поставщики иногда Есть проблемы.

11. Качество материалов / Технические характеристики Убедитесь, что свариваемые материалы не содержат загрязняющих веществ в металлургической структуре.Проверьте, есть ли произошла смена поставщиков материалов. Загрязняющие вещества в материале могут выводить газ во время сварки, что приводит к ухудшению качества сварки. Блуждание дуги или проплавление шва вариации могут быть результатом изменений в некоторых микроэлементах в материале.

12. Неправильное напряжение Проверьте источник питания на соответствие входному напряжению. Возможно, потребуется проверять напряжение в течение дня, чтобы убедиться, что колебания входят в объем поставки источника питания. Напряжение может быть получено от другого оборудования или объектов в часы пик.Это снизит напряжение, доступное для источник питания для зажигания дуги.
Проблема Возможная причина Тест / Решение
13. Сварочная программа Убедитесь, что параметры программы сварки не изменились. Изменения пика зажигания дуги и фоновой силы тока, а также других параметров влияют на работу системы

14. Допуски деталей и согласованность сварных швов Проверить, изменились ли допуски на геометрию соединения Для качественных сварных швов необходим контакт интимной части на сварном шве

15. Основной материал имеет поверхностное загрязнение Проверить соблюдение процедур очистки и использование каждого набора чистящих инструментов для каждого типа материала Поверхностные загрязнения, такие как масло, грязь или оксид, могут препятствовать зажиганию дуги и стабильности сварного шва за счет выделения газов во время сварки и прилипание к электродам.Загрязнения также могут вызвать проблемы с управлением AVC расстоянием дуги.

16. Проблемы газового покрытия Убедитесь, что время предварительной подачи и продувки газа адекватно. Убедитесь, что в зоне, где должна возникнуть дуга, достаточно нет Кислород и поток газа в норме.Не проводите сварку на сквозняке. Недостаточное газовое покрытие приведет к загрязнению детали и электрода. Высокая скорость потока может вызвать турбулентность и вдыхание. Кислород в зоне дуги приводит к загрязнению электрода. Более низкий расход при более длительной предварительной продувке улучшить зажигание дуги. Последующая продувка в течение 5-15 секунд исключает окисление электрода во время охлаждения Недостаточный поток газа во время сварка приводит к чрезмерному использованию электродов.Сквозняк может подтолкнуть кислород к области дуги.
Неисправные регуляторы, расходомеры или шланги Проверить на утечки или повреждения Используйте высококачественные детали для газовых систем
Высокая скорость сварки приводит к тому, что деталь выходит из-под области защитного газа до того, как сварной шов остынет Использовать вторичный защитный газ

17. Проблемы с заземлением Убедитесь, что зажимы и зажимные вставки очищены от окисления Убедитесь, что кабель / зажим заземления не изношены. Окисление и / или изношенное оборудование могут вызвать плохое заземление между деталью и зажимом / вставками, что может помешать зажиганию дуги и вызвать блуждание дуги и другие несоответствия
Проблема Возможная причина Тест / Решение
20. Никакие огни не загораются при включении питания Проблема с входным питанием Убедитесь, что система подключена к розетке
Отсутствует или низкое напряжение Проверить предохранители. Проверьте все уровни напряжения. Проверьте правильность настройки отводов напряжения.Проверить вторичное напряжение выпрямителя
Рециркулятор отсутствует Убедитесь, что циркуляционный насос подключен. Низкий уровень воды / Нет воды. Проверьте поток воды. Проверьте соединение реле протока с источником питания. Проверить предохранители

21, Загораются лампы перегрева Перегрев агрегата Дайте 3-5 минут «остыть».Проверьте короткое замыкание между соплом и электродом. Проверить транзисторы; как этот компонент запускается чтобы носить, он начинает потреблять больше тока. Если состояние не подлежит сбросу, верните устройство на завод для обслуживания.

22 Сложность при запуске дуги Горелка собрана неправильно Проверить состояние электродов и / или плазменных сопел
Проблема низкого напряжения Проверьте отсутствие или низкое напряжение.См. «Общие проблемы сварки»

23. Дуга не переносится Ослабленные, отсутствующие кабельные соединения Проверить инструмент на наличие рыхлого или плохого грунта
Блок питания не распознает сигнал пуска Проверьте все соединения.Устранение неполадок со схемами
Проблема Возможная причина Тест / Решение
24. Неустойчивая или плохо выглядящая пилотная дуга Изношенные детали горелки. Проверьте и замените необходимые детали.
Неправильная установка электрода. Отрегулируйте настройку.
Загрязненный плазменный газ. Проверить газовую линию на герметичность.
Влага в горелке или проводах. Заглушите наконечник и дайте газу увеличиться.
Загрязненная охлаждающая жидкость. Проверить охлаждающую жидкость на наличие загрязнений.

25. Сварочная дуга не переносится Слишком большое зазор факела. Уменьшите расстояние зазора.
Блок питания подключен неправильно. Проверить кабель управления контактором минусового провода рабочего провода.
Неисправный электрод в горелке. Проверьте электрод на наличие острого наконечника и чистый внешний вид.

26. Сварочный наконечник поврежден при запуске Неправильная установка деталей резака. Проверить процедуру установки.
Неправильный отвод электрода. Правильная установка электрода.
Неправильная полярность Проверьте отрицательный и положительный выводы на правильность подключения; проверьте переключатель диапазонов питания.
Слишком низкий расход плазменного газа. Увеличьте скорость потока.
Чрезмерный текущий уровень. Уменьшите ток или используйте наконечник с большим отверстием.
Недостаточный поток охлаждающей жидкости. Проверьте расход и давление; проверить фильтр охлаждающей жидкости.
Загрязненный газ. Проверить газовую линию на герметичность.
Влага в горелке. Проверить герметичность горелки и шлангов.
Загрязненная охлаждающая жидкость. Проверить охлаждающую жидкость на наличие загрязнений.
Наконечник касается заготовки. Увеличьте расстояние зазора.

27. Наконечник поврежден после периода сварки Недостаточный поток охлаждающей жидкости. Проверьте расход и давление; проверить фильтр охлаждающей жидкости.
Чрезмерный текущий уровень. Уменьшите ток или используйте наконечник с большим отверстием.
Слишком низкий расход плазменного газа. Увеличьте скорость потока.
Влага в горелке. Проверить герметичность горелки и шлангов.

28. Отсутствие необходимого проникновения Слишком низкий расход плазменного газа. Увеличьте скорость потока.
Недостаточный текущий уровень. Увеличьте ток.
Минимальное смещение электрода. Увеличьте расстояние возврата.
Слишком высокая скорость движения. Уменьшите скорость движения.

29. Пористость сварных швов Загрязнения на заготовке. Очистить заготовку.
Слишком высокий расход плазменного газа. Уменьшите скорость потока.
Недостаточное покрытие защитным газом. Увеличьте скорость потока или используйте дополнительный щиток прицепа.

30. Незначительный подрез в области носка сварного шва Слишком высокая скорость движения. Уменьшите скорость движения.
Слишком высокий расход плазменного газа. Уменьшите скорость потока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
