Как сделать опалубку для ленточного фундамента

Расскажем здесь о том, как определить нужный вам тип опалубки — формы для заливки жидкого бетона, что учесть при выборе материалов и как правильно соорудить эту конструкцию в траншее или котловане. Опалубка нужна для того, чтобы фундамент получился именно той формы, которую вы спроектировали. Отказаться от нее, если вы собираетесь заливать фундамент самостоятельно, не получится. Есть риск того, что грунт траншеи в процессе осядет снизу или осыплется сбоку. Тогда вместо фундамента вы получите бесформенную разлитую массу бетона, которая никак не сможет служить надежным основанием. Придется переделывать заново.

Чтобы таких дорогостоящих неприятностей не случилось, установите опалубку, прежде чем заливать бетон. Позаботьтесь об ее герметичности и прочности – конструкция должна выдержать серьезную нагрузку. По типу конструкции опалубка может быть съемной или несъемной. Съемную опалубку снимают после того, как бетонная смесь высохнет. Несъемная опалубка остается на своем месте после заливки. Она не только придаст форму бетону, но и станет еще одним слоем тепло- и гидроизоляции. Такая конструкция уберегает бетон не только от влаги и мороза, но и от биологических атак – насекомых, бактерий, грибков.

Еще опалубка может быть инвентарной, или многоразовой. Ее снимают после высыхания бетона и хранят до следующего раза. В частном строительстве этим стоит заниматься, если вам предстоит построить несколько сооружений на вашем участке в разное время. И для каждого из сооружений вы будете заливать бетонный фундамент. В противном случае достаточно соорудить одноразовую опалубку, и либо закопать ее вместе с основанием в почву, либо избавиться от нее совсем.

Нормативные документы, которые описывают требования к опалубке – ГОСТ Р 52085-2003 и 52086-2003. Конфигурация опалубки может выглядеть по-разному в зависимости от параметров будущей ленты фундамента.

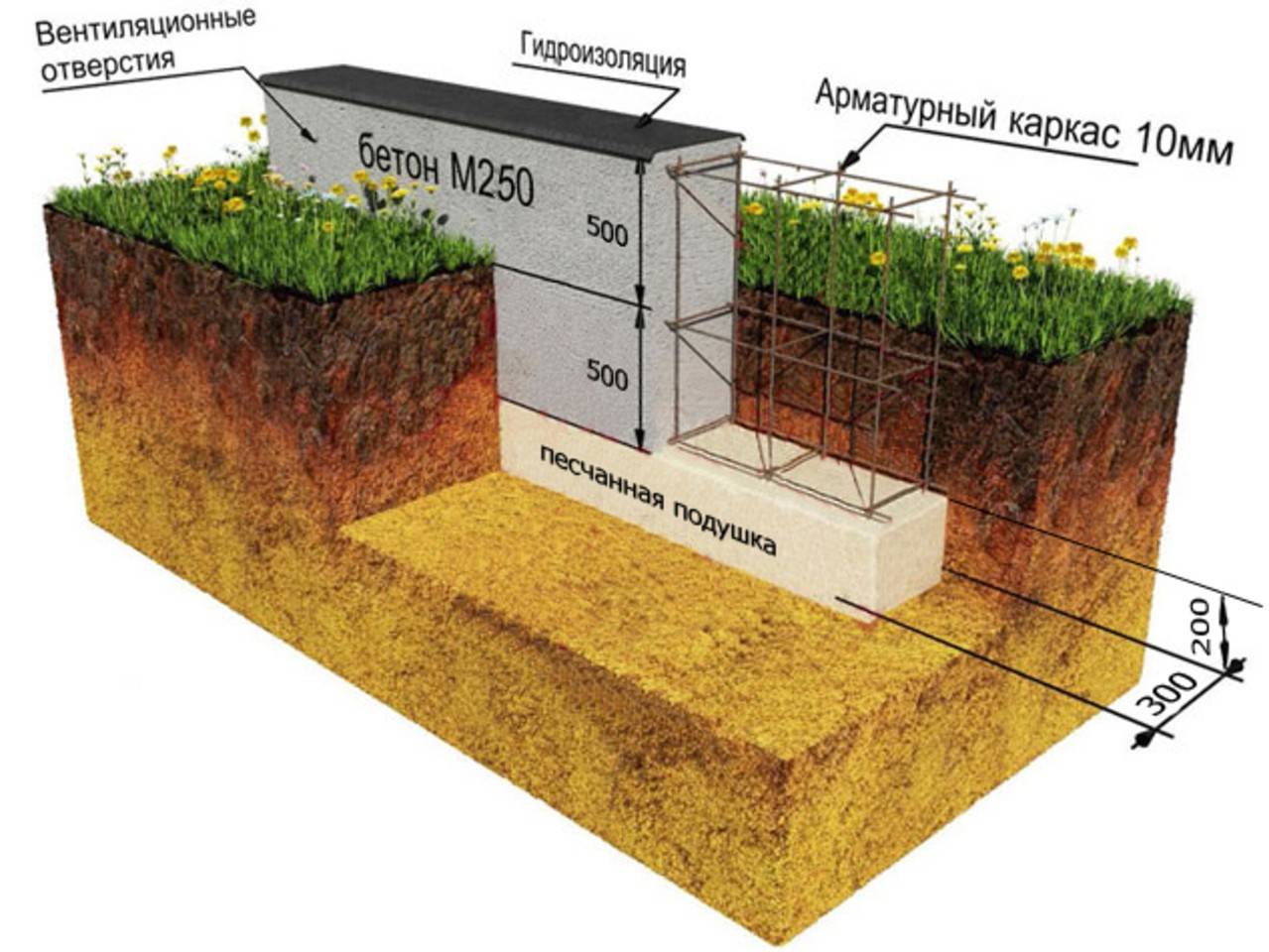

Схема опалубки ленточных фундаментов

Вы можете собрать такую конструкцию самостоятельно, есть множество материалов, которые подходят для этой цели.

Деревянные доски, чтобы соорудить опалубку, лучше брать хвойные, толщиной 30-50 мм. Плюсы в стоимости, и в том, что доски помогут создать даже сложную форму фундамента с большим количеством углов и выступов. Минус в трудоемкости – чтобы форма получилась герметичной, вам придется либо подпиливать боковые контактные поверхности досок так, чтобы они плотно прилегали друг к другу и раствор при заливке не вытекал сквозь щели, либо соединять их с нахлестом 50% вдоль длины доски. Расход в этом случае будет в два раза выше.

Опалубка из досок

Фанера – слоистые листы из древесины, склеенные между собой. Внутри листа слои располагают так, чтобы волокна соседних листов были перпендикулярны друг другу. Для опалубки подойдут щиты толщиной 1 см и более. Фанеру легко пилить, это прочный материал, способный выдержать давление бетонной массы. Минусы — листы обычно делают размером 150 на 150 см, и влагостойкость у фанеры лишь чуть лучше, чем у древесины. Правда, есть вариант влагостойкой фанеры, но ее стоимость на 30-40% выше, чем обычной.

Фанера ФСФ влагостойкая

Древесно-стружечные плиты, или ДСП делают из древесной стружки, иногда – бумажных, льняных или конопляных отходов, и смолы, в состав которой входит формальдегид. Стружку перемешивают с предварительно подогретой смолой и прессуют в плиты. ДСП бывает одно-, трех- или многослойной. Если слоев несколько, то в производстве внутренних используют более крупную стружку, внешние слои делают из мелкой крошки.

Древесно-стружечная плита

Качество ДСП регулируют ГОСТ Р 52078-2003 и ГОСТ 10632-2007. Выбирая, обращайте внимание на сорт. 1 сорт – ровная, идеально гладкая поверхность без сколов, царапин и любого вида неровностей. Из ДСП 1 сорта делают мебель, или используют его, чтобы заламинировать или нанести на него шпон ценной породы дерева. Для строительных работ подходят и плиты 2 сорта. Здесь допускаются дефекты поверхности, но не более чем на 10% площади. Вы можете использовать и «несортное полотно» из ДСП, на котором видны механические повреждения, ямки и бугорки. Опалубка стерпит и это, но помните: когда вы снимете форму из ДСП третьего сорта, бетонную поверхность вам придется выравнивать. Иначе целостность бетона нарушится, он станет менее прочным и устойчивым к воздействию влаги и холода.

ДСП также различают по классу эмиссии формальдегида, материал имеет параметр Е1 или Е2. Е1 относительно безопасен для здоровья, Е2 нельзя использовать во внутренних помещениях, из него запрещено делать мебель, да и на строительной площадке лучше поберечь себя и не вдыхать ядовитые пары. ДСП может иметь малую, среднюю или высокую плотность. Для опалубки выбирайте плиты как минимум средней плотности, не ниже 550 кг\м3. Но имейте в виду, что плотность достигается за счет большей доли смолы в материале, а значит, чем плотнее ДСП, тем он токсичнее. С другой стороны, прочность и водонепроницаемость повышаются с увеличением плотности материала.

ОСБ – ориентированно-стружечные композитные листы из деревянной стружки и щепок, спрессованные с горячим составом из смол под высоким давлением. В состав смол входят минеральные добавки. С ними листы не гниют и не становятся домом для насекомых и других живых организмов. Плиты делят на категории, и для опалубки фундамента подходят категории 3 и 4. Такие плиты выдерживают постоянную повышенную влажность. Если вы возводите фундамент с шириной ленты до 30 см, достаточно взять плиты OSB-3. Для более массивной конструкции подойдет OSB-4. По сравнению с досками ОСБ-плиты легче, эластичнее и работать с ними гораздо удобнее. Если вы решите построить опалубку из этого материала, учтите, что листы крепятся на раму из деревянных брусков.

Ориентированно-стружечная плита

Плоский шифер – листы, которые делают из смеси асбестового волокна, портландцемента и воды. Такой шифер может быть прессованным и непрессованным. Прессованный шифер прочнее и срок его службы дольше в два раза. Он не горит, не проводит электричество, не разлагается в земле, ему не страшны перепады температуры. Как и остальные листовые материалы, шифер удобно монтировать на площадке. К минусам можно отнести его вес и ломкость. Поверхность вам придется покрыть антисептиком, чтобы на ней не вырос мох. А при работе с листами обязательно надевайте маску – асбестовая пыль вредна для здоровья. С помощью шифера вы сможете соорудить и съемную, и несъемную опалубку.

Плоский шифер

Металл – самый дорогой способ устроить опалубку. Сталь не потеряет форму под давлением бетона, и вся конструкция не развалится, потому что ее сваривают или скрепляют саморезами для металла. Но вес листов сильно затруднит монтаж. Для опалубки используют стальные листы толщиной не менее 1 мм, а для каркаса – уголки и полую профильную трубу с размером сечения не менее 2х2 см.

Лист стальной

К несъемной опалубке требования выше, чем к съемному варианту. В идеале она выдерживает давление бетона и сохраняет заданную форму основания. Материал не пропускает воду, а швы герметичны. Но у несъемной конструкции есть еще задача теплоизоляции фундамента. Кроме того, чем дольше срок ее службы, тем дольше прослужит и основание. То есть материал несъемной опалубки должен спасать от теплопотерь, отталкивать воду и быть прочным и долговечным.

Пенополистирол, или пенопласт производят не только в плитах, но и в блоках. Блоки могут цельными, а могут быть съемными. Монтировать опалубку из блоков быстро и просто, а прожить она способна очень долго, если вы правильно устроите и дренажную систему вокруг дома, и продумаете гидроизоляцию самого фундамента.

Пенополистирол

Экструдированный пенополистирол дороже обычного пенопласта, и это один из самых эффективных теплоизоляционных материалов. Производители выпускают его в плитах стандартных размеров и предлагают крепеж, с помощью которого вы сможете собрать опалубку самостоятельно. Конструкция из экструдированного пенополистирола устанавливается на каркас из бруса или доски.

Экструдированный пенополистирол (XPS)

Пустотелые бетонные блоки хороши тем, что никаких прогибов и разрывов материалов в тот момент, когда вы будете заливать бетон, конечно, не произойдет. Такие блоки укреплены арматурой, между стенками блоков есть бетонные перемычки. Их соединяют между собой замками, иногда используют стяжку, чтобы бетон фундамента не просачивался в швы. Блоки могут предназначаться для углов, самих стен и даже быть округлой формы. Имейте в виду, что бетон опалубки впоследствии потребует дополнительной гидро- и теплоизоляции. К тому же вес одного блока с размерами 50х20х30 см – 25 кг.

Блоки бетонные пустотелые

ЦСП, или цементно-стружечные плиты для опалубки тоже подойдут. Цемент в их составе придаст конструкции прочность и не даст плите сжиматься, а деревянная стружка не позволит щиту изгибаться и растягиваться. Однако из-за дерева опалубка потребует усиленной гидроизоляции. Возможно, вам придется уплотнять бетон, чтобы заполнить пустоты. Пустоты образуются из-за большого количества распорок, которых требует этот материал. Выбирайте ЦСП, если строите на стабильном грунте.

Цементно-стружечная плита

Есть еще ДВП – древесно-волокнистые плиты, из которых тоже можно сделать форму для заливки. Но этот материал крайне плохо переносит влагу, и его вам обязательно придется усилить прочным каркасом из доски или бруса. Стандартные раскосы и поперечные шпильки не дадут ему нужной устойчивости.

Древесно-волокнистая плита

Если вы готовы рискнуть, то опалубку вы можете сделать и из подручных материалов. Плюс только один – все это бесплатно. Впрочем, бесплатно только до тех пор, пока бетон не разлился, или основание не начало гнить и разрушаться.

Опалубка из подручных материалов

Принципы устройства конструкции примерно одинаковы для всех видов материалов.

Устанавливайте опалубку вдоль контура всех внешних и несущих внутренних стен. Высота опалубки – на 20 см больше высоты самого фундамента. Длину щитов опалубки вы отрегулируете самостоятельно, учитывая форму фундамента и особенности материала. Помните, что с чересчур длинными щитами работать неудобно, а со слишком короткими – трудоемко. И потом, места соединений элементов – «слабые звенья», чем их меньше – тем прочнее вся конструкция. Обычно сооружают щиты длиной 1,5-3 м.

Кроме самих щитов вам понадобятся гвозди, саморезы, стержни из арматуры длиной на 15-20 см больше ширины ленты основания и бруски. Все это пригодится, чтобы соединять между собой доски или листы и укреплять опалубку изнутри и снаружи. Конструкция не должна развалиться под тяжестью бетона.

Шаг 1. Сделайте опалубочные щиты. Конструкции из досок скрепите брусками и гвоздями по всей высоте щита. Если вы выбрали листовые материалы – фанеру, ДСП или ОСБ – сделайте раму из брусков, на которую вы закрепите листы гвоздями или саморезами.

Важно: гвозди и саморезы вбивайте в поверхность листа или доски с внутренней стороны опалубки, и загибайте крепеж на брусках, чтобы опалубка была обращена к бетону ровной стороной.

Вертикальные бруски ставьте на расстоянии 20 см от углов конструкции. Между ними прибивайте дополнительные, на расстоянии 50-100 см друг от друга. Два-три бруска вдоль щита вы можете сделать длиннее остальных на 30 см и заострить, тогда удобнее будет вбивать их в почву.

Шаг 2. Установите первый щит в траншею, убедитесь с помощью уровня, что он встал строго вертикально, а его верхнее ребро — строго горизонтально. Ставьте последующие щиты таким же образом.

Шаг 3. Укрепите щиты опорными элементами. Наружные опорные бруски, которые устанавливают под углом – раскосы, или укосы. Они не дадут щитам развалиться в стороны во время заливки фундамента. Стержни арматуры или бруски, которые вы укрепите между щитами, в пространстве, куда будете заливать бетон, удержат щиты в вертикальном положении и не дадут им сместиться внутрь. Их называют распорками, или упорами, или шпильками. Располагайте их на расстоянии 50 см друг от друга по горизонтали и по вертикали, закрепляйте с помощью гаек и шайб.

Важно: конструкция отличается в зависимости от грунта, на котором вы строите.

Схема установки опалубки на грунте

В случае, если вы планируете возвести заглубленный фундамент, вам потребуются два или даже три ряда щитов, и заливать бетон придется слоями.

Шаг 4. Когда вы залили бетон, и он набрал 50% прочности, опалубку можно снимать. От заливки до этого момента пройдет 3-5 недель.

Чтобы возвести несъемную конструкцию, вам придется действовать также, за исключением последнего шага – опалубка останется на месте. И выбрать материалы вы сможете не только в досках и листах, чтобы потом собирать форму самостоятельно. Воспользуйтесь готовыми блоками, это сэкономит время монтажа.

Чтобы опалубка выполнила свою функцию, покупайте материалы с нужными параметрами и помните, что именно здесь нарушение технологии может затянуть стройку на месяцы и удвоить расходы на фундамент.



в земле, как залить, технология заливки

Содержание

1. Характеристика фундамента без опалубки
   1. Плюсы и минусы
2. Ленточный фундамент в земле без опалубки
   1. Сразу в грунт — нужна ли укладка геотекстильной пленкой
   2. Предварительные мероприятия
   3. Подготовка траншеи
   4. Особенности формирования ленты
   5. Для подвала
   6. Под дом из газобетона
   7. Под гараж или для бани
   8. На склоне
   9. Под забор
   10. Пошаговая инструкция заливки
3. Заключение

В официальном строительстве фундамент без опалубки – это нонсенс, и ни в каких сводах правил даже упоминаний о таком варианте нет. Однако он активно используется частными застройщиками при возведении домов и надворных построек, которые чаще всего строятся без проекта. При хорошей прочности природного основания, заливка фундамента в землю без опалубки (речь идёт в основном о лентах мелкого заложения) вполне оправдана. Конструкция требует меньших затрат, избавляет от выполнения ряда технологических операций и получается долговечной. Как этого добиться, и в каких случаях такое устройство неприемлемо, вы узнаете из представленного здесь материала.

При логическом размышлении любому человеку понятно, что коль опалубка является обязательной при формировании фундамента — значит, точность геометрических форм, которые она обеспечивает, важна и оправдывает затрачиваемые на неё средства. Опалубка даёт возможность получить полноценный монолит без пустот и провалов, качественно зафиксировать в нужном положении арматуру, произвести в случае необходимости утепление и защиту от воздействия грунтовой влаги.

Но главная роль опалубки всё же заключается в обеспечении точности размеров ленты по периметру здания и в сечении, которые она сохраняет до момента набора бетоном половинной прочности.

Только когда грунт на участке прочен настолько, чтобы обеспечить такую же стабильность, может быть произведена заливка фундамента без опалубки. В этом случае, её роль сыграют стенки траншей.

Вот какие преимущества и недостатки имеет подобное решение:

Плюс	Минус
Экономия пиломатериала и снижение трудоёмкости устройства ленты.	Нежелательно такую технологию использовать для формирования стены в грунте с глубоким заложением: сложно производить вибрирование и соответственно трудно обеспечить качество монолита.
Экономия времени, требуемого на сборку опалубки.	Заливка фундамента в землю без опалубки не может производиться, когда условия строительства диктуют необходимость формирования Т-образной формы сечения. В этом случае, использовать стенки траншей в качестве опалубки можно только для уширенного основания, а на остальную часть придётся выставлять сборную опалубку.
Отпадает необходимость обратной засыпки, а это не только экономия средств на покупке песка и щебня, но и времени на структурирование слоёв и их уплотнение. Грунт естественной плотности, примыкающий к наружной стороне ленты, не позволяет проваливаться отмостке, как это иногда случается из-за некачественной утрамбовки насыпного грунта.	Фундамент без опалубки не может устраиваться, если грунт осыпается. Это может нарушить геометрию ленты и ухудшить её устойчивость.
Расход бетона немного увеличивается, так как часть его впитывается в грунт, но это всё равно выгоднее, чем устройство опалубки

Технология безопалубочной заливки фундамента может осуществляться в двух вариантах: железобетонном и бутобетонном. В первом случае, применяется гидрофобизированный бетон классов В15-В22,5 или обычный бетон класса В25, который сам по себе уже является гидрофобным, так как имеет марку по водонепроницаемости не менее W8.

В бутобетоне роль арматуры играет камень фракции 70-150 мм. Его послойно выкладывают в траншею, проливая каждый слой бетоном класса В15 или В20. Первый изготавливают на высокомарочном цементе М500, с такими пропорциями сухих компонентов: (Ц/П/Щ) – 1:3,5:5,6.

Чтобы перейти в следующий класс, доля цемента в бетоне увеличивается, а песка и щебня уменьшается. Таким образом, на 1 часть цемента уже пойдёт 2,6 долей песка и 4,5 долей щебня. Аналогично изготавливаются бетоны этих классов и при каркасном армировании, единственно, в бутобетоне для удобства заливки должно быть чуть больше воды.

Проясним вопрос впитывания грунтом цементного молока — если производить заливку, ничем не застилая траншею. Быстрая утрата бетоном влаги нарушает процесс гидратации и тем самым снижает конечную прочность получаемого камня. Такая ли создаётся ситуация при заливке бетона прямо в грунт? Не совсем.

• Когда пласт земли достаточно плотный, вода не просачивается в него слишком быстро. Та часть цементного молока, что всё-таки проникает в стенки траншеи, затвердевает в них, как бы сращивая стенки ленточного монолита с грунтом. Таким образом, получается прочное соединение, которое будет фундаменту только на пользу — и соответственно, застилать траншею плёнками вовсе не требуется. Единственно, будет немного больше расход бетона, но это всё равно дешевле, чем покупка гидроизоляционного материала.
• Но тут нужно смотреть на качество поверхностного слоя земли. Если при копке вы видите, что грунт склонен к осыпанию, в таком случае дно и стенки траншей лучше застелить ПВХ плёнкой или геотекстилем, уложив полотна с нахлёстом, и прижав их ко дну и бровке траншеи камнями или кирпичными обломками.
• Допускать осыпания никак нельзя, так как в тех местах, где это происходит (обычно ближе к дну траншеи), нарушается геометрия ленты. Соответственно, уменьшается площадь опоры фундамента, он теряет свою устойчивость под нагрузкой. Решив устроить фундамент без опалубки в земле, помните, что его прочность на 90% зависит от того, насколько высокой плотностью обладает грунт на участке.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Важно: При расчёте толщины ленты этот параметр нужно увеличивать на треть относительно размера для традиционной опалубочной заливки.

За счёт большей ширины компенсируется вероятность снижения прочности фундамента из-за нарушения геометрии конструкции.

Перед тем, как залить фундамент без опалубки, строительную площадку требуется подготовить. Территория в пятне застройки очищается от пней, кустарника, больших камней. Растительный слой почвы удаляется: в городской черте его толщина обычно не превышает 10-12 см, за городом, ближе к лесу – 15, а то и все 25 см. После срезки его временно хранят или сразу вывозят, потому что для стройки он не пригодится – разве что часть может пойти на благоустройство территории.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Снятие растительного слоя почвы

На следующем этапе выполняется вертикальная планировка стройплощадки. Её задача состоит в том, чтобы при строительстве фундамента пришлось выполнять как можно меньше земляных работ. Это и есть начальный этап строительства. В его процессе земляные массы перемещаются бульдозером с таким расчётом, чтобы грунт, срезанный с бугров, заполнил имеющиеся выемки. Общий слой разравнивается и по возможности уплотняется. Делать это нужно сразу под всем домом, так как всё равно придётся формировать ещё и полы.

На этом же этапе организуется отвод ливневой или грунтовой воды за пределы стройплощадки; производится разметка линий фундамента и точек прокладки под ним или сквозь них коммуникаций; организуется временный подъезд для транспорта, доставляющего стройматериалы. Кстати, для их хранения, которое должно осуществляться на ровных поверхностях, качественная планировка площадки тоже очень важна.

Когда площадка будет готова, можно приступать к разметке контуров траншеи, которые в данном случае будут соответствовать контурам фундаментной ленты. Проще всего производить разметку, когда здание имеет прямоугольную форму. Если забор на участке ещё не установлен, привязку обычно осуществляют к красной линии улицы (нормативное расстояние 5 м), от проезда или соседского забора нужно отступить 3 м.

• Отмерив нужное расстояние, проводите первую линию фундамента, параллельную оси улицы или другого ориентира. На этой линии обозначаете два угла будущего здания, но забивать одинарные колышки здесь неудобно, так как вам нужно получить две линии по ширине траншеи. Гораздо проще отступить от углов, к примеру, по одному метру, и установить обноски.
• Обносками называют П-образные колышки, на перекладине которых вкручиваются саморезы, фиксирующие разметочные шнуры. Их положение гораздо проще нивелировать, просто перекрутив саморез на другое место, тогда как одинарный колышек пришлось бы выдёргивать и забивать по новой. Натянув между обносками два параллельных шпагата, расстояние между которыми соответствует ширине фундаментной ленты, вы получаете первую линию траншеи.
• Далее размечаются перпендикулярные стороны. От углов тоже отступаете по 1 м за первую линию, и устанавливаете обноску. Определив с помощью угольника прямой угол, ведёте его на длину стены и намечаете противоположный угол. С таким же отступом снова забиваете скамеечку-обноску.
• Обозначив две стены, перпендикулярные первой, вам останется только соединить между собой удалённые точки, и замкнуть прямоугольник четвёртой линией. Проверить точность разметки проще всего путём замера длин диагоналей. Если обнаружилась разница, просто передвигаете шнуры на перекладинах, выкрутив и вкрутив на другое место саморезы.
• Пересечения 4-х пар шнуров образуют 4 угла прямоугольного фундамента. Забив в этих точках по арматурине, вы получаете точные очертания внешнего контура ленты. Отмерив от них нужные расстояния, проводите линии промежуточных внутренних стен.

Копать траншеи лучше вручную, так как у экскаватора гораздо больше шансов повредить целостность бровок и перебрать грунт на дне. Глубина траншеи зависит от уровня заложения подошвы фундамента. Но в целом, при рытье безоткосных траншей нужно знать величину их максимально допустимой глубины в соответствии с типом грунта:

1. На песках 100 см.
2. На супесях 125 см.
3. На суглинках 150 см.
4. На плотных глинах 200 см.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Вынутый грунт складируется отдельно, а потом вывозится. Обратной засыпки здесь нет – разве, что понадобится выполнить подсыпку внутреннего периметра фундамента под полом. Но использовать для этой цели можно не всякий грунт, только песок, щебень, и жирную глину — остальные сильно подвержены воздействию сил морозного пучения.

При копке следует соблюдать максимально точную геометрию дна и стенок траншеи. Незначительные неровности дна компенсируются насыпным песчано-гравийным слоем, толщина которого в уплотнённом виде составляет не менее 200 мм.

Главный вопрос, который нужно решить перед заливкой фундамента — это глубина заложения и ширина ленты, достаточная для монтажа того или иного стенового материала. В официальном строительстве все эти вопросы можно найти в проекте. Частники же часто строят без него, и законом это не запрещено. Однако допущенные ошибки могут дорого стоить, поэтому надо всё же постараться правильно определить тип грунта и узнать уровни промерзания и расположения подземных вод.

УПГ по регионам можно легко найти на картах, а уровень воды в грунте лучше замерить самостоятельно. Делается это в самые «мокрые» сезоны – весной, после схода снега или осенью, до того, как он ляжет. Всего-то и надо, что пробурить лунку трёхметровой глубины (но в стороне от будущего фундамента). Установленный в неё на 3-4 часа сухой длинный шест с нанесённой на него отметкой поверхности земли покажет, какого уровня достигает грунтовая вода. Между УГВ и подошвой фундамента должно быть не менее 50 см.

Ширина ленты зависит от материала и толщины основных стен здания, а так же наличия или отсутствия заглубляемых помещений.

В подвале стены заглублены на всю высоту, в цокольном этаже – наполовину. Так как в данном случае роль стен играет именно ленточный фундамент, толщина в первую очередь определяется в зависимости от длины пролётов. Такой фундамент обязательно должен иметь уширение опорной части, так что придётся заливать ещё и подушку толщиной 30 см. Если пролёт стены (от угла до угла, или от угла до пересечения) составляет 3-4 м, толщина монолитной ленты должна быть 25 см вверху, и 40 см внизу. Но это если с опалубкой. Без неё нужно увеличивать толщину минимум на 20% — соответственно вверху будет 30 см, а внизу 50 см.

Если говорить о подвале, как о помещении, заглублённом на полную высоту стен, то его высота будет более 2-х метров, а такие фундаменты без опалубки не делают вообще. Максимум, что можно предусмотреть, так это погреб под одним из помещений (например, под котельной, или кухней). Если же нужен полноценный этаж, то он может быть только цокольным – со стенами, погружёнными ниже планировочной отметки земли лишь наполовину своей высоты.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Важно: Если роль опалубки в нижней части играют стенки траншеи, фундаментную ленту сначала выводят на уровень поверхности грунта. Затем в наземной части монтируют опалубку, и, проложив на стыке двойной слой гидроизоляции, доливают остальную часть фундамента до заданной высоты.

Как быть, если по расчёту достаточно толщины фундамента 300-350 мм, а толщина основных стен (да ещё с облицовкой) должна быть 400 или 500 мм? Если лента заложена глубоко, то утолщение по всей высоте выльется в приличную сумму. Выход один: сделать цоколь более широким. Чаще всего для этой цели используют кирпич. Кладку выводят с таким расчётом, чтобы получилось уширение в виде консоли, которая и компенсирует недостающую ширину.

При выкладке цоколя каждый ряд кирпичей выдвигается относительно предыдущего не более чем на 4 см (треть ширины), образуя ступеньку. Высота наземной части фундамента рассчитывается так, чтобы в последнем ряду на него можно было полностью опереть газобетонную кладку.

Вот как такая конструкция выглядит на схеме:

Схема с монолитной лентой и кирпичным цоколем

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Важно: Свисание газобетонных блоков с цоколя допустимо, но не более 50 мм.

Если для формирования уширенного цоколя использовать не кирпич, а тоже монолит, то придётся ставить опалубку с более широким расстоянием между бортами, и изготавливать каркас соответствующего размера. Это требует дополнительного времени, поэтому, если на местности нет опасности сейсмических подвижек, консольный цоколь всё же проще сделать из кирпича.

Если брать во внимание не двухэтажные гаражи или гостевые дома с саунами и бассейнами, а вести речь о самых обычных строениях, которые хозяин может построить самостоятельно, то вариант формирования фундамента без опалубки для таких случаев самый оптимальный. Небольшой вес построек позволяет строить на лентах мелкого заложения, а когда не нужно далеко заглубляться, получается очень существенная экономия. Тем более что в гараже многие владельцы даже не бетонируют полы, а просто утрамбовывают грунт.

Правда, не всегда всё бывает так радужно. Фундаменты мелкого заложения сильнее всего страдают от морозного пучения: здесь оно воздействует не только сбоку, но и снизу вверх, под подошвой. Ситуация нивелируется за счёт насыпных слоёв из непучинистых грунтов, но не на сто процентов.

В поверхностные слои почвы просачивается атмосферная влага, которая, замерзая — особенно при некачественном уплотнении, может образовывать ледяные линзы. Поэтому, если в регионе бывают суровые зимы, фундамент малого заложения лучше утеплить. Сделать это можно, уложив вдоль стенок траншеи пенополистирол, а так же утеплив отмостку по периметру.

Ленточный фундамент часто используют для строительства на неровном рельефе. При больших перепадах отметок он делается ступенчатым, а при незначительном уклоне, разница нивелируется за счёт высоты цокольной части дома. В первом случае обойтись без опалубки точно не получится, так как конструкция имеет сложную конфигурацию, и на каждом уровне одна её часть врезается в грунт, а вторая выходит на поверхность.

Во втором случае, когда уклон очень небольшой, применение безопалубочной технологии вполне возможно, если не считать, что опалубку всё равно придётся собирать для цокольной части. Можно, конечно, использовать для её выкладки керамический кирпич, но любые сложности с инженерной геологией участка требуют применения монолитных технологий.

При строительстве заборов безопалубочные фундаменты выполняют чаще всего. Обычно это замоноличенные в грунте столбы, на которые навешивается профнастил, металлический штакетник или древеснокомпозитные доски. Под стойки в земле просто бурят отверстия, и слегка притрамбовав их дно песком или отсевом, льют в них бетон.

Когда забор выкладывается из кирпича, камня или бетонных блоков, его вес при высоте 2 м не намного меньше веса стены того же гаража или бани. Поэтому для опоры кладки обязательно предусматривается фундамент мелкого заложения. Траншея под него копается между столбами, с небольшой разницей по ширине.

В наземной части фундамент забора выглядит, как балки, прокинутые между более широкими в сечении, опирающимися на столбы кубиками. В строительстве такая конструкция называется столбчато-ленточной, и заливается она в два этапа: сначала заглублённая часть столбов, а потом их верхняя часть бетонируется одновременно с лентой.

Столбчато-ленточный фундамент для забора

Под какую бы постройку ни формировался фундамент, процесс его заливки аналогичен. О подготовке к ней мы уже рассказали, теперь обратим ваше внимание на основные моменты, важные для получения качественного монолита.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

• Если изготавливать бетон вы решили прямо на стройплощадке (рецептура была представлена выше) следует принять меры к надлежащему хранению цемента. Он должен находиться если не под навесом, то хотя бы лежать на поддонах, и его нужно укрыть полиэтиленом или брезентом.

  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Задать вопрос

  Цемент, хоть это и не пищевой продукт, должен быть свежим! Его прочностные качества через месяц после даты изготовления начинают постепенно снижаться, так что запасаться цементом задолго до начала работ не имеет смысла.

• Песок и щебень, используемые для изготовления бетона, должны быть фракционированы и избавлены от примесей путём промывки. Применять для этой цели природные песчано-гравийные смеси запрещено.
• Если вы заказали готовый заводской бетон, при его приёмке следует ознакомиться с сопроводительной документацией: паспортом качества и накладной с подписью представителя ОТК.
• Точно так же следует принимать стальную арматуру – согласно паспорту качества, в котором указан класс и марка стали, диаметр, тоннаж и другие данные.

  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Задать вопрос

  Наличие следов коррозии препятствием для использования не является — но при условии предварительной очистки металла щёткой или обработки поверхности преобразователем ржавчины.

• Армировать ленту удобнее всего собранными заранее объёмными фрагментами каркаса. В зависимости от высоты ленты, в нём могут быть не только верхний и нижний ряды продольной арматуры, но и промежуточные. Расстояние между рабочими поясами каркаса составляет в среднем 50 см. Собирать каркас для глубокой ленты приходится из отдельных стержней.
• При строительстве лент небольшой высоты, не имеющих промежуточных поясов, проще всего использовать арматурные хомуты заводского изготовления, к которым остаётся только привязать рабочие стержни. Их же используют для формирования монолитного цоколя поверх плиты, или ростверка, опирающегося на сваи.

  Арматурные хомуты, на основе которых можно быстро сформировать монолитную ленту

• Снаружи каркасу обязательно нужно обеспечить защиту слоем бетона. Его толщина в подошве должна быть не менее 70 мм, сверху и по бокам – 50 мм. Обеспечит эти расстояния применение специальных пластиковых фиксаторов: стульчиков и звёздочек. Если бетонирование ведётся параллельно с установкой каркаса, процесс армирования должен опережать заливку как минимум на одну захватку.
• Существует немало способов подачи бетонной смеси в траншею: неповоротными или поворотными бадьями; распределительной стрелой бетононасоса; виброжелобом или бетоноукладчиком. Но это, если процесс механизирован. Если же бетон изготавливается на месте, главный инструмент – это старая добрая лопата-совок.
• В процессе работ нужно не допускать разбавления бетонной смеси атмосферными осадками, и не добавлять воду на месте укладки. Для увеличения подвижности лучше сразу, в процессе замеса ввести в бетон пластификатор.
• В траншею смесь укладывается без разрывов в пределах одной захватки, слоями одинаковой толщины, продвигаясь в одну сторону. Толщина одного слоя зависит от типа применяемого глубинного вибратора. Если инструмент ручной, слой бетона может лишь на четверть превышать длину его рабочей части.

Смесь для следующего слоя должна подаваться с таким интервалом, чтобы обеспечить монолитность ленты – до схватывания уже уложенного бетона.

Продолжительность и способы ухода за бетоном выбираются в соответствии с температурой окружающей среды. Если учесть, что в частном строительстве фундаменты обычно заливают весной, чтобы за лето и осень успеть построить дом, температура воздуха составляет в среднем +10 градусов. Такая погода для твердения бетона весьма благоприятна: его не требуется ни прогревать из-за холода, ни увлажнять из-за жары. При этом опалубку снимают уже на пятый день, а через две недели, когда наберётся 70% нормативно-безопасной прочности, можно начинать работы по возведению основных стен.

МОЖНО ЗАЛИВАТЬ ФУНДАМЕНТЫ БЕЗ ФОРМ

Можно ли заливать фундамент без опалубки? Я часто вижу, как этот вопрос возникает у владельцев-строителей, которые пробуют свои силы в строительстве. Культура DIY в Австралии жива и здорова. Поездка на выходные на местный склад Баннингс тому подтверждение. При любом признаке ясной погоды вы можете быть уверены, что местная автостоянка Bunnings будет битком набита или забита любителями своими руками. Так можно ли заливать фундамент без опалубки? Давайте посмотрим…

Фундаменты в большинстве случаев можно заливать без опалубки, а в некоторых случаях это не только допустимо, но и желательно. Однако бывают случаи, когда формы могут потребоваться. Однако, как правило, если расчет бетонной смеси был составлен с расчетом на то, что она будет укладываться непосредственно на землю, и в фундаменте предусмотрено достаточное покрытие для арматурного стержня, допускается заливка фундамента без опалубки. Формы могут потребоваться для фундаментов, расположенных на песчаных грунтах и/или в местах, где фундамент находится выше естественного уровня земли.

Для тех, кто более заинтересован в деталях, давайте рассмотрим случаи, когда заливка фундамента может быть предпочтительнее без опалубки, и случаи, когда это не так. Мы также рассмотрим влияние на структурное поведение фундамента и то, как оно связано с тем, были ли предусмотрены формы во время строительства или нет.

Строительство фундамента в реальном мире

Строительная документация и проект часто отражают сценарий идеального мира. Особенно это касается строительства фундаментов. Фундаменты могут быть отлиты непосредственно в землю (грунт) или снабжены опалубкой по краям.

В любом случае структурный чертеж может указывать на то, что фундамент выглядит чистым, четким и нетронутым. Вот типичная деталь фундамента, которую вы можете найти в наборе чертежей конструкций (в зависимости от того, что представляет собой ваш проект)…

Типичная деталь фундамента, которую вы можете увидеть в наборе чертежей конструкций (изображение часто указывает на то, что фундамент сформирован, а не отлит против земля).

Тот же самый фундамент, построенный в реальном мире, может в конечном итоге выглядеть примерно так…

Реальное представление заливки фундамента без опалубки (т. е. бетона, отлитого непосредственно на землю)

Выглядит более простовато и менее утонченно. Однако до тех пор, пока достигаются минимальные конструктивные размеры (минимальная глубина фундамента, ширина, глубина фундамента и защитный слой арматуры), тот факт, что его немного уродливый вид не будет отрицательно влиять на его конструктивные характеристики. Это представление художника о том, как может выглядеть фундамент, отлитый прямо на землю (без форм).

Если вам интересно, что представляет собой серая штриховка непосредственно под основанием в этом конкретном примере, это слой слепящего бетона. Чтобы узнать больше о глухом бетоне и для чего он используется в строительстве (и нужен он вам или нет), взгляните на ЭТУ статью.

Почему может быть желательна заливка фундамента без опалубки.

Заливка фундамента без опалубки может быть не только проще в строительстве, но и может дать лучший конструкционный результат, в зависимости от деталей фундамента и нагрузки, которую он выдерживает.

Некоторые опоры необходимы для поддержки элементов боковой устойчивости. Элементы боковой устойчивости — это те элементы внутри здания, которые предназначены для поддержки горизонтальной нагрузки, воздействующей на конструкцию. Горизонтальная нагрузка может быть приложена к конструкции от ветра, землетрясения, удара и т.д.! (чтобы узнать больше о системах боковой устойчивости в зданиях и о том, как они работают, ознакомьтесь с ЭТОЙ статьей).

Фундаменты, выдерживающие значительную боковую нагрузку, могут опираться на пассивное сопротивление сбоку фундамента со стороны прилегающего грунта, чтобы удерживать их на месте. Чтобы лучше представить это, давайте воспользуемся нашим предыдущим примером фундамента и приложим горизонтальную нагрузку к опорной колонне…

Фундамент, поддерживающий горизонтальную нагрузку за счет комбинации пассивного сопротивления грунта боковой стороне фундамента и трения между основанием фундамента и поверхность почвы.

Как мы видим, действие горизонтального сдвига на колонну поддерживается за счет комбинации пассивного сопротивления грунта со стороны фундамента, а также поперечного трения между основанием фундамента и поверхностью почвы. (здесь мы пренебрегаем номинальным опрокидывающим моментом, который также будет создаваться в этой системе для простоты).

Важным компонентом является горизонтальное пассивное сопротивление грунта со стороны фундамента. В некоторых случаях это может составлять большой процент поперечной устойчивости фундамента при горизонтальном сдвиге. Для достижения наилучшей пассивной несущей способности грунта на этом стыке идеально, чтобы грунт был как можно более ненарушенным. Здесь желательна заливка фундамента непосредственно на почву (т. е. заливка фундамента без опалубки).

Если котлован для фундамента «перекопан», то предусмотрена опалубка, которая оставит зазор между боковой поверхностью фундамента и естественным грунтом. Этот зазор лучше всего заполнить цементно-песчаной смесью или… бетоном. Это добавит ненужный шаг в процесс строительства.

Однако в некоторых случаях заливка фундамента без опалубки нежелательна или нецелесообразна.

Очевидным случаем являются ситуации, когда часть фундамента находится выше естественного уровня земли. В этом случае влажный бетон потребует опоры выше естественного уровня земли и введения опалубки.

В некоторых случаях из соображений безопасности могут потребоваться формы. Для очень больших и глубоких фундаментов может потребоваться дополнительная выемка грунта. Это может обеспечить безопасность рабочих, работающих на земляных работах. В связи с этим, очень глубокие опорные стойки часто строят с помощью опалубки (эти опоры могут иметь глубину более 2 м или 6,5 футов!). Это может предотвратить проблемы безопасности, вызванные обрушением котлована во время строительства.

Что следует учитывать при заливке фундамента без опалубки

Вот краткий контрольный список вещей, которые следует учитывать, если вы хотите залить фундамент без опалубки…

1. какие допущения содержатся в проекте. Может быть определенная конструктивная причина того, требует ли фундамент опалубки или нет.
2. Если опалубка не используется для облегчения конструкции фундамента, необходимо принять дополнительные меры для обеспечения соблюдения минимальных конструктивных размеров (включая толщину, ширину, длину, глубину фундамента и покрытие до арматурного стержня).
3. Поставщик бетона должен быть уведомлен о том, что бетон предназначен для укладки непосредственно на почву. Это может изменить их предположения о дизайне смеси.
4. Для очень больших и глубоких фундаментов необходимо учитывать безопасность. Если почва песчаная и не может оставаться стабильной для предлагаемой глубины вертикальной выемки, это может представлять угрозу безопасности для тех, кто работает в котловане фундамента. В этих случаях следует проконсультироваться с инженером-геотехником на объекте. Если грунт не может адекватно выстоять во время раскопок на требуемой глубине, может потребоваться рассмотреть возможность перекапывания. Это может затем вызвать необходимость в формах, которые должны быть предусмотрены для фундамента.

Дополнительная литература

Если эта статья показалась вам интересной и вы хотели бы узнать больше об основаниях и фундаментах, вам также будет полезно прочитать следующие статьи…

КАКОЙ ГЛУБИНЫ И ШИРИНЫ ДОЛЖНЫ БЫТЬ ФУНДАМЕНТЫ

ТРЕБУЕТСЯ ЛИ ВЕРХНЯЯ АРМАТУРА В ИЗОЛИРОВАННЫХ ФУНДАМЕНТАХ

КОНСТРУКЦИЯ ФУНДАМЕНТОВ В RAM КОНЦЕПЦИИ

ТИПЫ СВЯТНЫХ ФУНДАМЕНТОВ И ИХ ПРЕИМУЩЕСТВА

ВИДЫ ИСПЫТАНИЙ СВАЙ И ДЛЯ ЧЕГО ОНИ НУЖНЫ

НУЖЕН ЛИ НАГЛЯДНИК ДЛЯ ОДИНАРНОЙ СВАИ

Вот так:

Нравится Загрузка. ..

Нужна ли опалубка для бетонных фундаментов? — Фактические вопросы

Emilio_Lizardo 16 марта 2004 г., 17:08

1

Наблюдаю за строительством торгового центра возле моего дома. Здание одноэтажное, одноэтажное, без подвала. Я смотрю, как рабочие заливают фундамент, и они не используют опалубку, просто копают траншею, кладут арматуру и заливают! Это кошерно? Если в этом нет необходимости, каковы плюсы и минусы того, чтобы в любом случае возиться с опалубкой. Я не могу припомнить, чтобы раньше я видел что-то коммерческое, построенное без него.

эпипанк 16 марта 2004 г., 17:23

2

Это всего лишь быстрый ответ, и он ни в коем случае не должен быть единственным ответом.

То, что они заливают, представляет собой плиту на уровне земли с загнутой вниз кромкой или, возможно, балкой уровня. Если почва достаточно твердая, вы можете сделать это без строительства форм. Формы должны удерживать бетон на месте, когда рядом с ним нет почвы (или когда почва нестабильна). Если бы они раскопали подвал, то им нужно было бы построить формы для стен. Нижние колонтитулы для фондов часто не формируются.

Очевидно, это общие утверждения.

herman_and_bill 16 марта 2004 г., 17:24

3

Когда я был подростком, работал на отца в условиях концлагеря, вот как мы это делали. Это может сэкономить много работы, но может быть трудно оценить количество необходимого бетона, особенно если стены и глубина неравномерны. Ничто не может быть более раздражающим, чем думать, что у вас всего лишь короткий день на заливку фундамента, а потом оказывается, что ОН недооценил на пару-тройку ярдов и вынужден оставаться до темноты, чтобы завершить заливку.

Председатель_Пов 16 марта 2004 г., 23:54

4

Даже землю не уплотняют? Черт возьми, вы живете в районе, где нестрогие строительные нормы? Опять же, вы, вероятно, смотрите на разработчика, который знает, что может исключить любые проблемы с этим из договоров аренды и позволить владельцам бизнеса жить с тем, что из-за этого происходит. Если вы живете в районе, где нет ужасного цикла заморозков и оттепелей, я могу представить, что им это сойдет с рук, иначе это звучит так, будто кто-то облажался. Звонок в муниципальный строительный отдел должен прояснить вопрос.

Рик 17 марта 2004 г., 00:22

5

Всю свою сознательную жизнь мой отец занимался строительством больших бетонных зданий.
