Содержание

К 7-10 по стандарту: Альбом РК 2201-82

увеличить изображение

Стандарт изготовления изделия: Альбом РК 2201-82

Кольца колодцев стеновые К 7-10 это железобетонные изделия, производимые специально для установки канализационных и водопроводных колодцев, а также монтажа смотровых и водоотводных конструкций. Колодезное кольцо служит стеновой деталью, обеспечивающей изоляцию внутреннего пространства колодца. Круглая форма конструкции является наиболее оптимальной при прокладке инженерных систем различного назначения. Колодцы представляют собой часть трубопроводной системы, обеспечивающей свободный доступ к оборудованию для технического обслуживания и ремонта. Стеновые кольца используются также для обустройства водоотводных и канализационных колодцев, септиков.

Расшифровка маркировки

Обозначение стеновых железобетонных изделий составляется на основе Альбома РК 2201-82

и состоит из определенной буквенно-цифровой комбинации. К 7-10 имеет следующую трактовку:

1. К — тип изделия.

2. 7 — диаметр кольца;

3. 10 — высота в дециметрах.

В зависимости от конструкционных особенностей стеновых колец к маркировке могут добавляться такие индексы, как:

— буква «а», если в стене два отверстия для труб;

— буква «б», если в кольце четыре отверстия;

— буква «с», если в стену вмонтированы ходовые скобы.

Помимо информации об изделии на его поверхность наносятся данные о заводе-изготовителе, штамп ОТК, дата выпуска.

Основные характеристики и изготовление

При производстве стеновых колец используются специальные цилиндрические формы, дающие внешний и внутренний диаметр изделия. На стенки наносится специальная смазка, чтобы бетон не прилипал.

Затем укладывается стальная арматура, подобранная в соответствии с ГОСТ 10884, на нее порциями заливается бетонная смесь и включается источник вибрации. Состав уплотняется, изделие приобретает необходимые качества. Требования к сборным железобетонным изделиям определены в Альбоме РК 2201-82, где оговорена марка бетона на сжатие М300, а также выставлены условия по морозостойкости и водонепроницаемости бетонной смеси. Если в проекте указано наличие ходовых скоб, то они устанавливаются на внутренней стенке на расстоянии не более 30 см по высоте и с таким же боковым смещением. Эти металлические элементы используются при спуске в колодец для осмотра или ремонта. Кольца колодцев стеновые К 7-10 востребованы в строительстве, при прокладке подземных коммуникаций, при монтаже системы канализации. Из них складывают колодцы и оборудуют скважины для водопровода, устанавливают септики для очистки сточных вод. Поскольку окружающая колодцы среда отличается повышенной влажностью, в бетонную смесь при производстве стеновых колец добавляют специальные вещества, повышающие водонепроницаемость и морозоустойчивость бетона.
Стальная арматура и другие металлические элементы покрываются антикоррозийным составом. Все эти меры направлены на то, чтобы повысить срок эксплуатации данных изделий даже в условиях агрессивной среды. Простота конструкции и наличие монтажных петель позволяют быстро и надежно построить необходимый объект даже без специальных знаний.

Транспортировка и хранение

Для удобства перевозки и монтажа стеновых колец при заливке бетона в форму закладываются специальные стальные петли. С их помощью осуществляется погрузка и выгрузка продукции. Хранятся изделия штабелями не выше двух рядов, уложенные в шашечном порядке с обязательными изолирующими прокладками между ними толщиной не менее 40 мм.

Кольца колодцев стеновые К 7-10 укладываются в кузов грузового транспорта в рабочем положении на деревянные прокладки и надежно закрепляются, чтобы исключить смещение, удары и падения.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

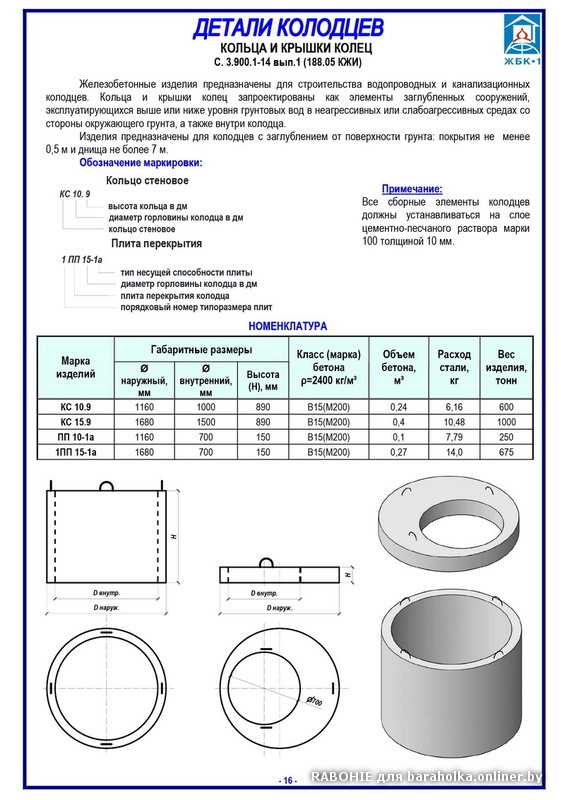

КС 10-9 по стандарту: Серия 3.900.1-14

НаименованиеДлина
Ширина		Высота

1. Описание и применение.

Кольца колодцев – это сборные железобетонные элементы, которые применяют при строительстве инженерных сооружений для коммунального хозяйства. В основе использован армированный бетон, поэтому готовые изделия отличаются высокой прочностью, надежностью и долговечностью. Основная сфера применение – строительство типовых колодезных шахт для канализации, водоснабжения и при обустройстве газопроводных сетей различного назначения. Колодезные кольца могут быть применены на сухих и просадочных грунтах. Особое условие для «сложных» районов – сейсмическая активность не должна превышать предел в 7 баллов по шкале Рихтера.

Кольца различных размеров были применены при строительстве водопроводной сети в районе Железнодорожного вокзала города Красноярск, также данные элементы были использованы для обустройства газопроводной сети в частном секторе района Северный. Компания «Ассортимент ЖБИ-Красноярск» предлагает к продаже железобетонные изделия в широкой номенклатуре. Собственное производство и собственная испытательная лаборатория позволяют получать ЖБИ самого высокого качества. Вы можете обратиться к нам по многоканальному телефону (391) 205-03-55. опытные менеджеры помогут Вам сориентироваться в широком ассортименте нашей продукции и оформить заказ (это можно сделать у нас он-лайн).

2. Изготовление.

а) Способы.

Бетонные кольца для колодца изготавливают согласно правилам и нормам действующих регламентов государственного образца. Основная технология подразумевает выпуск колец круглого сечения (цилиндрического). Применяется технология вибропрессования. На площадку устанавливается форма и арматурный каркас, после чего производится бетонирование подготовленной и подсушенной смесью. Включаются вибраторы, смесь уплотняется. Такая технология позволяет получить высокопрочные изделия высокого качества. Все этапы производства строго регламентированы, отступление от норм не допустимо. После того, как элемент набирает проектную прочность, проводится комплекс приемо-сдаточных испытаний согласно ГОСТ 13015.3. На продукцию выдается технический паспорт.

б) Материалы.

Кольца колодезные изготавливают из армированного стальными прутками и плоскими сетками бетона. Применяют тяжелые марки класса прочности не менее В15.

Стойкость к водопоглощению, действию отрицательных температур и прочих разрушающих факторов достигается путем введения в исходную бетонную смесь специальных инертных материалов. В качестве крупного наполнителя – гравийный щебень фракции не более 40 мм., связующий компонент – мелкозернистый песок. Такой состав бетонной смеси позволяет получать готовые изделия с высокими эксплуатационными характеристиками. ЖБ изделия упрочняются при помощи обработанной стержневой стальной арматурой термомеханическим способом. В тело плиты внедряют такелажные петли. Дополнительно производится установка ходовых скоб на высоте изделия с шагом 300 мм. Металлические элементы проходят антикоррозионную обработку.

в) По какому стандарту.

Железобетонные кольца для колодца выпускают согласно Серия 3.900-3 и ГОСТ 8020-90

. Величина условного диаметра (Dy) и высота указывается в маркировке. Регламент указывает: этапы производства, характеристики материалов и составляющих компонентов, как правильно хранить и транспортировать изделия, правила их маркировки. Обозначение помогает сортировать ЖБИ и производить их более быструю отгрузку. В маркировочные знаки входит: тип изделия, диаметральный размер, дополнительно указывают массу, дату производства и товарный знак производителя. Знаки должны быть нанесены черной несмываемой краской на боковой грани кольца.

3.Упаковка, транспортировка и складирование.

Кольца для колодцев, цена которых в компании «Ассортимент ЖБИ-Красноярск» минимальна, должны транспортироваться с применением только спецтранспорта, для крупных партий подходит железнодорожный или речной транспорт. Хранение осуществляется в штабелях высотой не более 2 рядов колец. Между слоями укладывают деревянные доски. При проведении погрузо-разгрузочных работ соблюдаются правила техники безопасности, изделия не допускается сбрасывать или наваливать.

Купить кольца для колодца у нас, значит, сделать выбор в пользу качества и надежности. Современное технически оснащенное производство, собственная лаборатория контроля качества и команда профессионалов позволяют нам давать гарантии на действительное качество колодезных колец ГОСТ 8020-90. В нашем офисе по адресу: 660075, Красноярский край, г. Красноярск, ул. Маерчака 16, офис 414 вы можете заключить долгосрочный контракт на поставки ЖБИ, а также получить бесплатные консультации специалистов. Вы можете нам написать на e-mail: [email protected], менеджеры Вам обязательно перезвонят и помогут купить качественные

кольца колодцев.

Калькулятор бетонных труб | Калькулятор бетонных труб

  • Дом
  • Оценщик количества
  • Рассчитать бетонную трубу

Расчет бетонной трубы

Единица

метр/см футов/дюйм

Марка бетона

М20 (1:1,5:3)М15 (1:2:4)М10 (1:3:6)М7,5 (1:4:8)

Внутренний диаметр

Наружный диаметр

Высота

Количество трубок

Общая площадь бетонной трубы

0,18 м 3 | 6,24 фута 3

Старший Материал Количество
1 Цемент 1 пакет
2 Песок 0,11 тонны
3 Совокупность 0,20 тонны

Расчет бетонной трубы

Внутренняя часть трубки

Внутренняя площадь =πr2

r = Диаметр2

r =0,402

r =0,20

Внутренняя площадь =3,14×0,20×0,20

9 Внутренняя площадь =0,16 0032

Внешняя область =πr2

r =диаметр2

r =0,502

r =0,25

Внешняя площадь =3,14×0,25×0,25

Внешняя площадь =0,20

Общая площадь трубки
  • Площадь 6 клубней

    Площадь= Внешняя площадь 17 Площадь =0,13 -0,20=0,07

    Объем=Площадь×Высота×Количество столбцов

    Объем=0,07×2,50×1

    Объем=0,18 м3 или 6,24 фута3

    Сухой объем=0,18×1,524

    Сухой объем=0,27

    Требуемое количество цемента
    Объем цемента

    = Сухой объем × Сумма цемента Отношение

    = 0,27×15,5

    = 0,05

    Количество мешков с цементом

    = 0 Объем цемента 0,00160 035

    = 2 пакета

    Примечание: 1 мешок цемента = 0,035 м 3 .
    1 Мешок для цемента содержит = 50 кг цемента

    Необходимое количество песка
    Объем песка

    = Сухой объем × Сумма песка

    = 0,27 × 1,55,5

    = 0,07

    Песок в тоннах

    =

    = Объем песка × 155

  • 60 ×15501000

    =0,11 тонны

    Примечание: Принимая во внимание насыпную плотность сухого сыпучего песка = 1550 кг/м 3 .
    1000 кг = 1 тонна

    Требуемое количество заполнителя
    Совокупный объем

    = Сухой объем × Совокупная сумма коэффициентов

    = 0,27 × 35,5

    = 0,15

    Совокупный объем в тоннах
    5 = Совокупный объем 0 × 0156 =0,15×13501000

    =0,20 тонн

    Примечание: Принимая во внимание насыпную плотность сухого насыпного заполнителя = 1350 кг/м 3 .
    1000 кг = 1 тонна

    Что такое расчет бетонной трубы?

    Трубы (трубы) из железобетона (RCC) обычно используются для дренажа воды, канализации, водопропускных труб и орошения. Трубы RCC очень предпочтительны для такого использования, потому что они герметичны, легко ремонтируются и не вступают в реакцию с канализационными токсинами. По оценкам, бетонные трубы легко прослужат около 100 лет, и поэтому они подходят и забываются, поэтому они предпочтительнее других материалов для такого использования.

    • Класс: Легкий режим — NP2, Средний режим — NP3, Тяжелый режим — NP4
    • Плотность : Оптимальное водоцементное соотношение и высокая плотность.
    • Длина: 2 и 2,5 метра и согласно требованию
    • Диаметр трубы RCC (трубы): 80, 100, 150. 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600 и 1800.
    • Соединения: Муфта и втулка, соединения с буртиком и заподлицо
      • Трубы
    • RCC (трубы) изготавливаются из цемента, мелкозернистого и мелкозернистого заполнителя, песка, низкоуглеродистой стали, высокопрочных стержней и стержней.
    Расчет бетонной трубы
    Радиус = диаметр2

    Площадь внутренней трубы = π × внутренний радиус2

    Площадь внешней трубы = π × внешний радиус2

    Общая площадь трубы = (внешний радиус — внутренний радиус) × высота × количество труб

    Сухой объем =Toatl Площадь (кубический метр)×1,524

    Объем цемента = Сухой объем×Сумма цемента, соотношение

    Количество мешков с цементом = Объем цемента 0,035

    Объем песка = Сухой объем × Отношение суммы песка

    Песок в тонне = Объем песка × 15501000

    Объем заполнителя = Объем сухого материала × Сумма отношения заполнителя Совокупный объем×13501000

    Где,

    • 1,524 сухой объем для бетона
    • 0,035 — объем одного цементного мешка.
    • 1550 – плотность, объем, пересчет песка м 3 в кг.
    • 1350 – заполнитель для преобразования плотности в объем м 3 кг.

    Каково значение бетонной трубы?

    Бетонная труба, обычно для применений с низким давлением, таких как самотек или дренаж. Трубы для канализации по-прежнему преимущественно изготавливаются из бетона или стеклокерамики. Железобетон можно использовать для бетонных труб большого диаметра. Этот материал для труб может использоваться во многих типах строительства и часто используется в самотечной транспортировке ливневых вод. Обычно такая труба имеет приемный раструб или ступенчатый фитинг, с применением различных методов герметизации при монтаже.

    Математическая задача: Бетон 3321 — математическая задача, объемная геометрия

    Вода в колодце сбрасывается одним кольцом; кольцо имеет внутренний диаметр 110 см и высоту 80 см. Сколько воды осталось в колодце?

    Лотки представляют собой бетонные кольца, образующие стенки колодца.

    Правильный ответ:

    В =  760,2654 l

    Пошаговое объяснение:

    r=110/2/10=211​=5,5 h=80/10=8 V=π⋅ r2⋅ h=3,1416 ⋅ 5,52⋅ 8=760,2654 л


    Вы нашли ошибку или неточность? Не стесняйтесь

    , напишите нам

    . Спасибо!

    Советы по использованию соответствующих онлайн-калькуляторов

    Вы знаете объем и единицу объема и хотите перевести единицы измерения объема?

    Для решения этой математической задачи вам необходимо знать следующие знания:

    • объемная геометрия
    • цилиндр
    Единицы физических величин:
    • преобразование единиц измерения0006
    • том
    Уровень задачи:
    • практика для 12-летних
    • практика для 13-летних
    • практика для 14-летних
    • бетонное кольцо (используется для армирования в колодцах ) имеет внутренний диаметр 800 мм и внешний диаметр 900 мм. Изготовлен из бетона плотностью 2500 кг/м³. Его высота составляет 1 м. Вычислите его массу.
    • Бетонный люк
      Бетонный люк для круглого колодца имеет диаметр 1300 мм и толщину 80 мм. Определить его вес в кг, если плотность бетона 2545 кг/м 3
    • Полый цилиндр
      Полый цилиндр имеет высоту 70 см, внешний диаметр 180 см и внутренний диаметр 120 см. Какова поверхность тела, включая область внутри полости?
    • Бетонная труба
      Бетонная труба цилиндрической формы с внутренним диаметром 100 см и внешним диаметром 109 см. Рассчитайте поверхность бетонной трубы, если ее длина 8 м.
    • Кольца — пересечение
      На спортивном ринге 15 учеников. Десять учеников ходят на футбол, восемь учеников ходят на флорбол. Сколько учеников одновременно посещают оба кольца?
    • Садовый пруд
      Бетонный садовый пруд имеет дно в форме полукруга диаметром 1,7 м и глубиной 79 см. Папа хочет, чтобы это всплыло на поверхность. Сколько литров воды в пруду, если уровень воды 28 см?
    • Кольцо
      Кольца из сплава золота и меди весят 14,5 г и имеют объем 1,03 см³. Сколько в нем золота и сколько меди? Плотность металла: Au 19,3 г/см³ и Cu 8,94 кг·дм-3
    • Прямоугольный 7647
      В прямоугольном аквариуме с размерами основания 800 мм и 50 см содержится 140 литров воды. До какой высоты в см поднимается уровень воды? Какова площадь в дм² внутренних стенок этого аквариума до уровня воды?
    • Цилиндрическая 6293
      В цилиндрической бутылке пол-литра воды. Бутылка имеет внутренний диаметр 10 см. Чему равна площадь смоченной части бутылки?
    • Контейнер в форме куба
      Контейнер в форме куба имеет высоту 52 см и квадратное основание. Емкость была заполнена до краев водой, затем мы погрузили в нее металлический куб, в результате чего из емкости вытекло 2,7 л воды. После извлечения куба из воды
    • Вода для младенцев
      Резервуар, в котором находится десять гектолитров воды для младенцев, налил 580 литров утром и 340 литров днем. Сколько литров осталось в баке?
    • Крышка
      Каков вес бетонной крышки (крышки) для колодца круглой формы диаметром 1,8 м, если толщина крышки 11 см? 1 м³ бетона весит 2190 кг.
