Клапан для водонагревателя – Установка предохранительного клапана на водонагреватель

24 Марта 2022

Просмотров:  2463944227

Время чтения:  11 минут

Содержание

Устройство и принцип работы предохранительного клапана

Правила установки предохранительного клапана на бойлер

Для чего нужен предохранительный клапан водонагревателя

Открытие клапана на электрический водонагреватель

Устройство и работа обратного клапана на бойлере

Замена предохранительного клапана на водонагревателе

Место установки клапана

Работа клапана в различных ситуациях

Функции клапана

Срабатывание предохранительного клапана для водонагревателя

Описание обратного клапана для домашнего водонагревателя

Действия перед установкой предохранительного клапана на водонагреватель

Необходимость установки обратного клапана для канализации

Почему недостаточно только обратного клапана

Советы для успешной установки обратного клапана на бойлере

Действия при протечке клапана

Устройство арматуры предохранения

Коротко о главном

Водонагреватель в доме очень важная вещь, которая создает комфорт и повышает качество жизни. Однако бывают случаи, когда бойлер выходит из строя и может произойти короткое замыкание или взрыв. Чтобы исключить эти ситуации на систему аппарата устанавливаются предохранительный клапан. Его главная задача предотвратить подобные ситуации и защитить от чрезвычайных ситуаций.

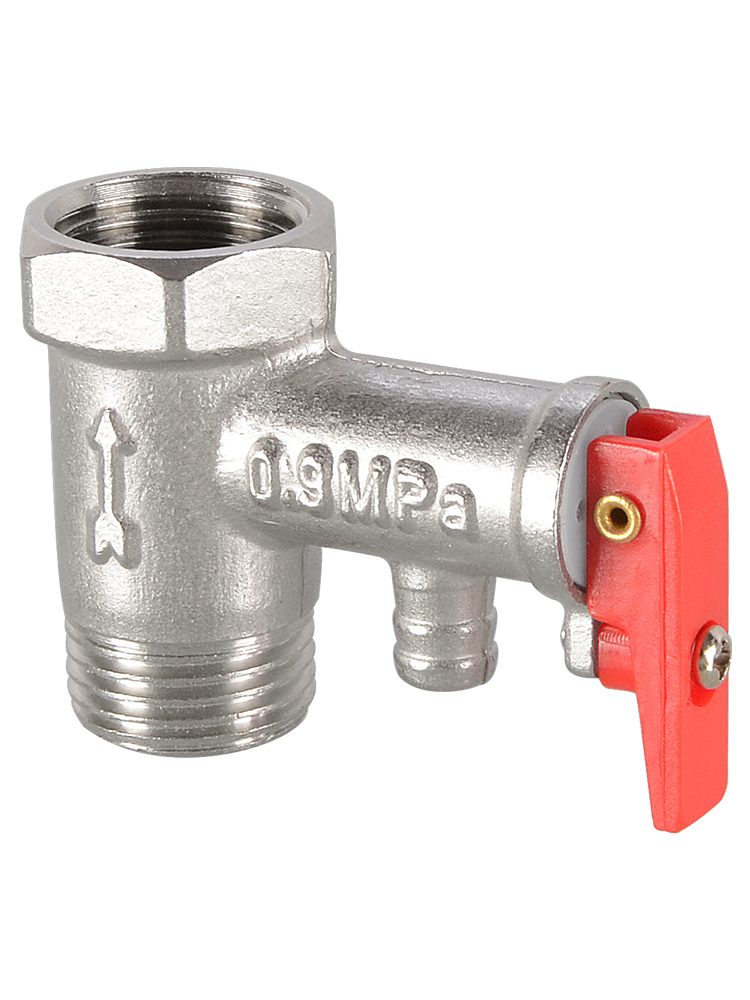

Вид предохранителя

Устройство и принцип работы предохранительного клапана

Предохранительный клапан на бойлер – это устройство, которое предотвращает серьезные аварии, но при этом обладает маленьким размером и своей простотой. Клапан водонагревателя состоит из двух пружинок в металлическом корпусе, которые располагаются под углом 90 градусов.

Трубка, у которой диаметр больше, имеет две резьбы на концах. Именно в ней находиться обратный клапан. Его задача направлять воду только в одну сторону, благодаря «тарелке».

Из-за действия давления, которое направленно в бойлер, заслонка открывается и сжимает пружину. После того как давление выравнивается, клапан на водонагреватель автоматически закроется.

Второй цилиндр с меньшим диаметром выполняет задачу открывания заслонки, когда давление в первом клапане увеличено выше нормы. Именно эта функция защищает от взрыва.

Купить водонагреватель и необходимые для него принадлежности можно в нашем интернет-магазине.

Правила установки предохранительного клапана на бойлер

Клапан для водонагревателя размещают на линии подвода холодной воды к аппарату. Никакие другие детали запорной арматуры дополнительно устанавливать не надо.

Место установки клапана

Чтобы установить клапан на водонагревателе, необходимо следовать инструкциям:

• На какую воду ставится клапан на водонагревателе: на трубу холодной воды, в промежутке от запорного крана и входом в аппарат.
• Чтобы не допустить ошибки, на корпусе детали есть стрелка, которая указывает направление воды.
• Обработайте место соединения герметиком.

Для чего нужен предохранительный клапан водонагревателя

Элемент конструкции используют для обеспечения безопасности системы бойлера в случае сильных скачков в давлении. Так как вода при нагреве расширяется, то ее становится больше почти на 3%. Чтобы аппарат не лопнул,

Как выбрать предохранительный клапан на водонагреватель

Большинство моделей уже имеют в комплектации данное приспособление, поэтому в случае его поломки вы сможете легко подобрать его по таким критериям:

• модель бойлера;
• параметры максимального давления;
• диаметр резьбы.

Виды предохранительного клапана для бойлера

Рекомендации по монтажу элемента

Установка клапана на водонагреватель должна быть произведена с учетом нескольких правил:

• Длина гибкой подводки от клапана до бойлера НЕ больше двух метров.
• Лучшего всего подключить предохранитель сразу к штуцеру аппарата.
• Стоит сделать технический люк, чтобы легче обсуживать арматуру

Открытие клапана на электрический водонагреватель

Для открытия клапана придётся приложить много усилий, ведь давление не позволит прожать пружину.

Рычаг расположен вертикально, а значит заслонка закрыта. Чтобы ее открыть необходимо перевести ручку вверх. После этого вода должна начать сливаться из водонагревателя.

Как провести замену поломанного предохранителя

Замена предохранительного клапана на домашний бойлер проводится в определенной последовательности. Что делаем:

• Опустошить бак бойлера и отключить от сети.
• Закрыть подачу воды в аппарат.
• На одном смесителе открыть холодную воду, а на другом кипяток.
• Включить сток воды из бойлера.
• Убирать шланг с патрубка.
• Снять старый/поломанный предохранитель и установить новый.
• Закрыть смесители и включить бойлер в сеть.

Клапан с рычагом для ручного открытия

Устройство и работа обратного клапана на бойлере

В отношении водонагревателя лучше употреблять выражение «предохранительный клапан». Они имеют сходство и одно очень важное отличие.

Главная разница между обратным клапаном и предохранителем для бойлера – это то, что он имеет дополнительный перпендикулярный цилиндр. Именно в нем расположена мощная пружина, которая и является тем самым предохранителем от срыва. Кроме этого в цилиндре есть так называемая тарелка, за которой находится патрубок, в который происходит слив избыточной воды.

Большинство клапанов для водонагревателя обладают рычагом, чтобы можно было открыть его вручную.

Заказать установку водонагревателя в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Замена предохранительного клапана на водонагревателе

Чтобы провести демонтаж гидрозатвора надо обесточить бойлер и слить жидкость из бака. После этого перекройте поступление воды и отсоедините шланг от водонагревателя. Необходимо почисти резьбу патрубка, а после обмотать чистой фум-лентой и повторно закрутить клапан. Теперь можно открыть краны и проверить на наличие протекания.

Место установки предохранительного клапана на бойлер

Место установки клапана

Установка предохранительного клапана на водонагреватель проходит очень легко:

• Устанавливаем предохранитель на трубке с подачей холодной воды, в промежутке от запорного крана и входом в аппарат.
• Расстояние между водным патрубком и клапаном должно быть от 180 до 220 см.
• Чтобы не допустить ошибки, на корпусе системы есть стрелка, которая указывает направление воды в бак.
• Обработайте место соединения герметиком.

Работа клапана в различных ситуациях

Работа заглушки довольна проста и понятна каждому. Поэтому рассмотрим, как будет работать бойлер в других ситуациях.

При резком увеличении давления механизм пружинки производит открытие отверстия для выхода жидкости. Если же клапан неисправен, то жидкость будет искать другой выход. Из-за этого может произойти слив из крана с холодной водой.

Положение предохранительного клапана

Если давление упало, а обратного клапана нету, то из бака просто сольётся вся вода. И тут важно, чтобы в водонагревателе была защита от «сухого» нагревания. Иначе все может закончиться сгоранием ТЭНов и испорченной эмалью емкости.

А в случае проблем с термостатическим регулятором нагревание воды продолжается бесконечно. Следовательно, растет и давление в баке и как только температура жидкости дойдет до 100 градусов, то может произойти взрыв аппарата.

Функции клапана

Предохранительный клапан на водонагревателе состоит из двух пружин, которые находятся в одном металлическом корпусе. Цилиндры располагаются под углом 90 градусов и выполняют разные функции.

Данная пружина держит «дверцу» закрытой и не позволяет жидкости возвращаться в трубопровод. Вторая пружина мощнее и большую часть находиться в нейтральном положении. Она открывает отверстие для слива только в момент поднятия давления.

Основными функциями клапана считаются:

• уберечь емкость от разрыва;
• предупредить попадание горячей воды в водопровод;
• привести давление в нейтральное положение;
• слить жидкость из бака в момент увеличения давления.

Клапан в разрезе

При эксплуатации клапана у пользователя могут возникнуть к нему претензии по нескольким причинам:

• качество детали;
• очень высокое давление в трубе;
• некорректная установка клапана;

Если в комплекте уже идет предохранительный клапан для бойлера, то его качество будет хорошим. Только при отдельной покупке можно наткнуться на недоработанное изделие.

Срабатывание предохранительного клапана для водонагревателя

Работа предохранительного клапана для водонагревателя очень проста и разобраться в ней может каждый. При увеличении напора воды пружинка клапана отходит к элементу, который запирает отверстие и позволяет жидкости попасть в бак. В случае если вода отключается, то емкость все равно останется наполненной, так как обратный клапан не даст ей стечь по трубам.

Другая же пружинка, наоборот, влияет на процесс сброса воды, но только при условии, что повысилось давление в аппарате. Как это работает? Давление сжимает пружинный механизм и отверстие для слива воды открывается.

Описание обратного клапана для домашнего водонагревателя

В обратном клапане водонагревателя присутствуют две пружины, которые находятся в одном корпусе из металла.

Устройство обратного клапана

Более крупный цилиндр устанавливается по направлению воды. Тут есть клапан, который не позволяет воде выйти назад. С боку подачи находиться участок с резьбой для врезки в систему водопровода – «папа». С другой стороны находится «мама». Она устанавливается на патрубок из которого подается холодная воды в бойлер.

В перпендикулярном цилиндре находиться пружина с большей мощностью, хотя по размерам она меньше. Это и считается обратным клапаном детали.

Действия перед установкой предохранительного клапана на водонагреватель

Многие задаются вопросом, для чего нужен предохранительный клапан для водонагревателя и куда его установить. Эксперты говорят, что устанавливать его надо обязательно. И объяснение этому можно найти в видео.

Важно! При отсутствии предохранительного клапана на водонагревателе производители отказываются предоставлять свои услуги по гарантийному обслуживанию.

При установке предохранительного клапана у может возникнуть вопрос: куда ставится клапан на водонагреватель. Его устанавливают на трубу, которая подает воду в бак, между запирающим краном и входом.

Размещение предохранительного клапана

Также необходимо учитывать направление стрелок. Резьбу следует затянуть сильно, но без напора, чтобы не сорвать. Все места соединения нужно обработать герметиком.

Необходимость установки обратного клапана для канализации

Обратный клапан для канализации устанавливается чтобы избежать затопление. Эту деталь можно установить, как на всю трубу канализации, так и на определенный прибор.

При установке учтите следующие моменты:

• Стрелка с направлением воды.
• Жидкость должна передвигаться от прибора в слив.
• Проверьте герметичность прибора.
• Если слышите шум или вибрацию, то следует заменить затвор детали.

Почему недостаточно только обратного клапана

Устанавливать только обратный клапан строго запрещено в инструкции к прибору.

Если не использовать стандартный клапан с предохранителем и обратным засовом, то при нагреве бойлера может случиться взрыв.

Клапан предохранителя

Установка клапана на бойлер необходима, чтобы при критическом уровне давления он способствовал сливу воды и стабилизации давления.

Второй вариант монтажа обратного клапана

Этот метод используется для эстетики. Понадобиться гибкая подводка и шариковые запорные краны.

• Обмотайте парубки паклей из льна и смажьте ее.
• Оденьте краник и затяните ключом.
• Клапан закручиваем на паклю. Проследите чтобы рычаг расположился удобно.
• Подключите гибкие проводки.
• Можно включать в работу бойлер.

Советы для успешной установки обратного клапана на бойлере

• Не устанавливайте клапан между вентилем и бойлером.
• Гибкая трубочка для слива идет в канализацию.
• Шаровой кран монтируют чтобы, слив жидкости происходил быстрее.
• Важно установить предохранительный клапан, а не перепутать его с обычным обратным.

Виды клапанов

Другие виды клапанов

Выделяют три вида клапанов предохранителей:

• Предохранитель на бойлер до 50 л – это стандартный одноразовый клапан. Он не разбирается и срок службы у него очень мал.
• Клапаны до 200 л более серьезные. В строении есть два механизма с различным назначением и дополнительная насадка для подвода в канализационный слив.
• Заглушка для бойлеров более 200 л – это серьезное устройство. Состоит из редукционного клапана, устройства для слива и несколько переходников. Этот вид предохранителя устанавливается в промышленном производстве.

Действия при протечке клапана

Задавая этот вопрос надо уточнить «а когда течет из предохранителя?». Если из клапана капает, когда нагревается вода, то это нормально. Более подробно в видео.

Устройство арматуры предохранения

Устройство предохранительного клапана для водонагревателя – простое. Он состоит из двух механизмов из пружины в одном металлическом корпусе.

Из какого металла будет сделана конструкция не так важно. Лучше выбрать латунь, она по сроку службы дольше и качественнее. Пружинки внутри сделаны их хромированной стали.

Виды предохранительной арматуры

Часто пользователи путают предохранительный и обратный клапан. Хотя их назначение различно. Предохранительный клапан защищает другие детали от разрыва. Также он создает барьер для возвращения жидкости назад.

Есть несколько видов:

• пружинный;
• магнитно-пружинный;
• рычажный;
• рычажно-грузовые.

Для бойлера используют только пружинные клапаны. Они могут по-разному выглядеть, но внутри имеют одинаковое наполнение.

Коротко о главном

Для эффективной работы бойлера предохранительный клапан — важная деталь. От его работы зависит безопасность людей и дома.

Главное не путать предохранительный и обратный клапан и внимательно следовать инструкциям установки и эксплуатации.

В случае возникновения проблем с клапаном лучше вызвать мастера.

Пользуетесь ли вы предохранителем или путали его с обратным клапаном?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Зачем нужен обратный клапан на водонагревателе – sdmclimate.ru

Поделиться

Обратный клапан для бойлера ещё иногда называют предохранительным. Ошибки в этом нет. Конструктивной особенностью запорной арматуры для водонагревателя, является то, что она состоит из двух перпендикулярно расположенных по отношению друг к другу клапанов. Один из них, расположенный в трубке большего диаметра, обратный. Другой, расположенный в трубке меньшего диаметра, предохранительный.

Обратный клапан служит для предотвращения вытекания жидкости из бойлера в водопроводную сеть при превышении напора в баке над давлением в сети холодного водоснабжения (ХВС).

Предохранительный клапан, по сути, является сбросным, автоматическим устройством, срабатывающим под воздействием избыточного давления на входе перед клапаном.

Оба устройства имеют одинаковую конструкцию тарельчатого типа. Различаются, пропускной способностью и давлением настройки. Говоря проще, диаметром труб и жёсткостью прижимных пружин.

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе. В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.

При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.

При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Почему выбирают нас

• Низкие цены

  Мы сотрудничаем с фирмами-производителями, поэтому можем продавать товар по низким ценам.

• Удобная доставка

  У нас собственная служба доставки, можете не переживать, товар доедет с документами прямо к вашему подъезду.

• Собственный склад

  Большинство нашего товар всегда в наличии, потому что мы имеем собственный склад.

• Техническая поддержка

  Наши менеджеры всегда на связи! Они готовы в любой момент помочь Вам с выбором, расчетом и доставкой.

• Монтаж и пусконаладка

  У нас есть свои специалисты монтажа, поэтому можем выполнить установку и запуск под ключ!

Нужна помощь?

Затрудняетесь с выбором?

Наши специалисты с радостью помогут вам выбрать наилучшее по качеству и цене решение для любых помещений

Введите текст

Введите текст

Заявки обрабатываются с 9-00 до 20-00, по будням. Передавая свои данные, вы даете согласие на обработку персональных данных

Как проверить клапан водонагревателя: 5 советов и рекомендаций

Когда речь идет о тепле и уюте вашего дома, горячая вода чрезвычайно важна.

Вот почему сломанный обогреватель может иметь такое огромное влияние на качество вашей жизни. Когда вода остывает, вполне естественно хотеть, чтобы проблема была устранена как можно быстрее.

Существует множество компонентов, обеспечивающих работу вашего водонагревателя, и любой из них может внезапно сломаться, включая клапан водонагревателя.

К счастью, есть много вещей, которые вы можете сделать, чтобы ваш клапан работал хорошо и не подвергался непосредственной опасности разрушения или поломки. В этой статье вы найдете несколько полезных советов и рекомендаций.

Первое: что такое сливной клапан водонагревателя?

Клапан водонагревателя необходим для безопасной эксплуатации водонагревателя. Это часть, которая выпускает воду и снижает давление внутри резервуара, когда оно становится слишком высоким.

Это может произойти как эффект домино, если другие детали неисправны, поэтому важно, чтобы клапан водонагревателя работал.

Если ваш термостат неисправен, это может привести к резкому повышению температуры в вашем баке: клапан откроется сам, чтобы сбросить избыточное давление, выпустив пар. Когда сливной клапан водонагревателя не работает, это давление может возрасти. Если его не остановить, ваш резервуар для воды может взорваться.

Как проверить клапан водонагревателя

1. Регулярно проверяйте клапан управления водонагревателем

Время от времени проверять клапан управления отопителем — это хорошо, но если это делать слишком долго, вы рискуете столкнуться с необнаруженной проблемой. Тот, о котором ты узнаешь только тогда, когда будет слишком поздно.

Вот почему важно регулярно проверять водонагреватель и клапан.

В зависимости от состояния бака нагревателя вы можете проверять его так часто, как считаете это необходимым, будь то каждые три месяца или один раз в год. Мы рекомендуем проверять каждые 6 месяцев.

Чтобы убедиться, что вы проверяете достаточно часто, делайте пометки после каждого теста. Затем рассмотрите возможность установки напоминания, которое будет уведомлять вас о том, что пришло время снова проверить клапан.

2. Знайте распространенные проблемы

Знание того, что нужно искать, может сэкономить ваше время, деньги и нервы. Нет смысла проверять клапан, если вы не знаете, что нормально, а что нет.

Существует ряд распространенных проблем с клапанами, но также существует множество способов их распознать.

Протекающий клапан может серьезно повредить бак отопителя. Это потому, что он будет поддерживать низкое давление. Обязательно проверьте вокруг клапана и под ним на наличие признаков утечки.

Мусор или ржавчина также могут вызвать отказ клапана. При проверке клапана обратите внимание на коррозию или засорение, которые могли возникнуть с момента последней проверки.

В холодное время года стоит помнить, что отрицательные температуры также могут привести к неисправности клапана отопителя. Это может потребовать проведения дополнительных проверок зимой.

3. Правильно проверьте клапан

Чтобы проверить клапан бака отопителя, необходимо выполнить несколько шагов.

Сначала поднимите и опустите клапан несколько раз. Это должно привести в действие насадки и позволить горячей воде вытекать из водосточной трубы.

Следует ожидать бульканье жидкости. Это клапан, пропускающий воду в дренажную трубку. Если вы не слышите звук, убедитесь, что это происходит. Его должно быть больше, чем струйка, поэтому, если выделяется не много, пора обращаться к сантехнику.

Если проверка не выявила признаков неисправности, закройте клапан.

Убедитесь, что вода перестает поступать после закрытия клапана. Если выходит больше, проверьте, нет ли засоров, создающих отверстия.

4. Остерегайтесь тепла

Хотя это может показаться очевидным, невероятно важно помнить, насколько горячим может быть ваш резервуар для воды. Не прикасайтесь к нему, пока не убедитесь, что он достаточно остыл для этого.

После того, как вы проверили клапан нагревателя, вам необходимо убедиться, что температура находится на безопасном уровне, чтобы избежать травм при использовании горячей воды.

Идеальная максимальная температура составляет около 120 градусов по Фаренгейту. Это будет достаточно горячо, не обжигая и не обжигая кожу.

Давление воды должно находиться где-то между 50 и 60 фунтами на квадратный дюйм, поэтому обязательно проверьте это, чтобы завершить безопасную проверку вашего нагревателя и клапана.

Тепло вырабатывается вашим резервуаром для воды, и это требует использования определенных материалов для деталей. Если вы подозреваете, что какая-либо часть вашего резервуара не изготовлена ​​из термостойких материалов, вам следует подумать об изменении этого по соображениям безопасности.

5. Попробуйте выполнить простые ремонтные работы

Из всего, что может выйти из строя со смесительным клапаном вашего водонагревателя, многие из них можно устранить дома путем очистки или тщательного ремонта. Однако есть вещи, которые могут выйти из строя с вашим клапаном, которые просто невозможно исправить без помощи специалиста.

Хотя может показаться заманчивым попытаться устранить серьезную неисправность в домашних условиях, это не стоит риска.

Пытаясь самостоятельно выполнить слишком сложный ремонт водонагревателя, вы подвергаете себя опасности. Вы также рискуете усугубить проблему или создать себе еще более серьезную проблему в будущем.

При возникновении сложных вопросов обращайтесь в профессиональную компанию по ремонту водонагревателей. Это того стоит, чтобы привести ваш клапан в первоклассную форму.

Теперь, когда вы знаете, как проверить клапан нагревателя, вы можете быть спокойны, зная, что он с меньшей вероятностью сломается и оставит вас без горячей воды. Ваш бак нагревателя нуждается только в этих регулярных проверках, чтобы продолжать работать должным образом.

Если вам нужна помощь с клапаном или другим приспособлением для вашего резервуара, специалисты могут помочь. Обязательно свяжитесь с нами по телефону (402) 731-2727 — ваш обогреватель снова согреет вас в кратчайшие сроки!

Обратный клапан водонагревателя Valterra P23415LF RV — латунь

Валтерра

(1 отзыв) Написать обзор

Valterra

Обратный клапан водонагревателя Valterra P23415LF RV — латунь — 1/2″MPT x 1/2″MPT

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема отзыва Требуется

комментариев Требуется

Артикул:

P23415LF

СКП:

019079244154

Рекомендуемая производителем розничная цена: 9,89 долл. США

Сейчас: 7,50 долларов США

— Вы экономите 2,39 доллара США

• Описание

Описание

Посмотреть всеЗакрыть

• 1 отзыв

1 Отзыв

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Нет в наличии

Flair-It 16803 RV Колено для водопровода пресной воды 1/2″ PEX x 1/2″ MPT

Flair-It

MSRP: $5. 00

Сейчас: 3,75 доллара США

Flair-It 16803 RV Колено для водопровода пресной воды 1/2 дюйма PEX x 1/2 дюйма MPT Фитинги FLAIR-IT изготовлены из прочного полиоксиметилена (ПОМ) и совместимы с трубками PEX. Запатентованная конструкция…

Нет в наличии

Zurn Pex QE33T Пластиковый коленчатый фитинг 90° 1/2″ MPT x 1/2″ MPT

Zurn Pex

Сейчас: 3,45 доллара США

Zurn Pex QE33T Пластиковый коленчатый фитинг 90° 1/2″ MPT x 1/2″ MPT Это колено 90° для водопровода с пресной водой на колесах. Этот фитинг используется для создания острого угла для вашей сантехники, имеет…

клиентов также просмотрели

Добавить в корзину

Сливная пробка водонагревателя Dometic™ Atwood 91857 RV — 1/2 дюйма, MPT

Dometic

MSRP: 8,10 $

Сейчас: 5,65 долл.
