Регулировочный клапан на водонагреватель в частном доме. Для чего нужен предохранительный клапан для водонагревателя. Почему капает вода из крана

Горячая вода — полезная и приятная функция в жилье человека. Но бывают случаи, когда такой центральной коммуникации нет, или жидкость течет еле теплая. Приходится покупать водонагреватель. В этом аппарате совмещаются жидкость, близкая к кипению, и электроэнергия. Следовательно, нужно принять меры для предупреждения опасности.

Бак нагревателя накопительного типа — это герметично закрытый резервуар, в котором греется вода. Во время этого процесса образуется пар, и повышается давление. Именно поэтому среди технических характеристик агрегата присутствует показатель максимального давления. Для бытовых приборов он равен обычно 10 бар.

Когда вечером все члены семьи приняли душ, ванну и помыли посуду горячая вода израсходована, а бак заполнился холодной жидкостью. Пока люди спят водонагреватель греет воду, и внутри корпуса повышается давление.

Все краны закрыты, обратного стока в систему нет. Значит давление скапливается в самом бойлере.

Достигнув заданного параметра нагрева, обычно это 60о — 65о, терморегулятор должен отключить аппарат. При этом давление в системе подачи воды 2,7-3 бар, плюс пар от подогретой в баке итого в корпусе нагревателя порядка 4 бар. Ситуация в пределах нормы.

Представим, что датчик не сработал. Согласно законам физики, температура кипения повышается пропорционально давлению. Для воды при 10 бар этот параметр составит 180о С. Объем жидкости в резервуаре порядка 80-100 л, теперь вся эта масса перешла в пар. Если корпус не выдержит, произойдет взрыв. Защитить в такой ситуации может предохранительный клапан для бойлера. Этот механизм выполняет две функции:

  1. Предотвращает самопроизвольный сток жидкости из нагревателя в систему, когда в коммуникациях нет воды.
  2. Сбрасывает из бака избыточное давление в автоматическом и ручном режимах.

Принцип действия

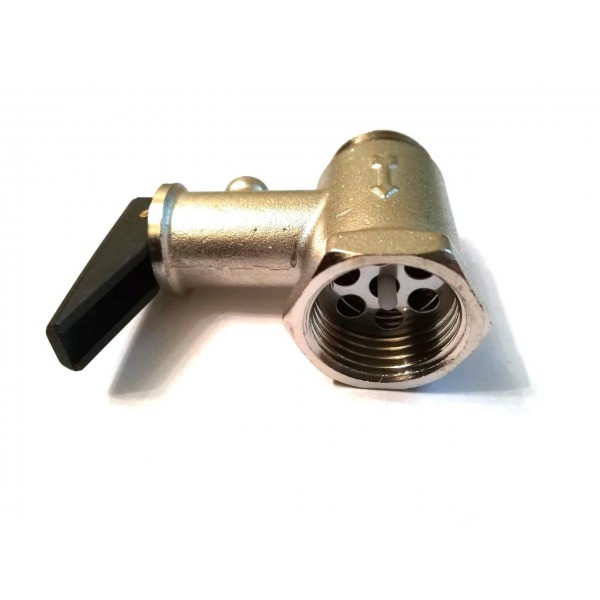

В одном корпусе помещены два клапана.

  • Первый, обратный клапан, расположен со стороны подачи холодной воды. По мере опорожнения бака давление в водопроводе становится выше, чем в резервуаре и напор притока отжимает седло от входного отверстия. Освобождается путь, по которому вода поступает в бойлер. Когда прибор наполняется и давление в нем и трубах выравнивается, пружина возвращает седло на место, тем самым перекрывая выход из бойлера обратно в сеть водоснабжения.
  • Второй, предохранительный клапан для бойлера, во время нормальной работы аппарата закрыт, а в случае возникновения избыточного давления струя из агрегата действует на клапан, отжимается калиброванная пружина и открывается выводной канал, обеспечивающий сброс лишней жидкости.

Установка

  1. Приспособление монтируется непосредственно на входной патрубок водонагревателя.
  2. Во время подсоединения необходимо соблюдать направление движения жидкости. Для этого на корпусе клапана нанесена стрелочка, которая должна указывать в сторону бойлера.
  3. Некоторые модели могут иметь внутренний установочный ограничитель. Такой предохранительный клапан на бойлер можно накручивать до упора. Если этой опции нет, то закручивая механизм следует сделать не более 4-х оборотов. Нарушение этого правила может привести к сужению предохранительного канала.
  4. Смонтировав механизм на нагреватель загляните внутрь его корпуса со стороны поступления холодной воды. Должно быть видно седло обратного клапана. Попробуйте несильно нажать на него тупым предметом. Если установка произведена правильно, преграда должна податься вперед, а после отпускания вернуться на место. Если седло не двигается, значит работы выполнены неверно.

Внимание! Нельзя заменять предохранительный клапан бойлера простым обратным клапаном. В этом случае будет работать только функция предупреждения опорожнения резервуара. Избыток давления высвобождаться не будет.

Проверка

Для выполнения этой процедуры потребуется несколько часов. В течение всего периода проверки нельзя открывать краны горячей воды.

  • После полного подключения водонагревателя и заполнения его водой установите на панели управления предел нагрева порядка 80 о .
  • В ходе повышения температуры, ближе к максимуму из штуцера должна появиться струйка или капли вытекающей жидкости.
  • Если этого не произошло, подождите, пока термостат не отключит водонагреватель.
  • В зависимости от характеристик вашей модели, повысьте предел до максимально возможного.
  • Когда процесс нагрева будет закончен должна закапать жидкость. При отсутствии вытекания, или возможности у аппарата достичь уровня более 80 о рекомендуется проверить клапан в мастерской или заменить его на новый защитный механизм.
  • На штуцер исправного механизма наденьте шланг и закрепите хомутом. Второй конец нужно вывести в канализацию.
  • В случае, когда вода начинает течь сразу после заполнения резервуара устройство имеет брак, его необходимо заменить новым механизмом.

Если предохранительный клапан не установлен на бойлер – эксплуатация запрещена.

Подбор


Основное правило, которое следует соблюдать, выбирая это устройство, – соответствие давления срабатывания механизма и характеристик нагревателя. Этот параметр указывается на корпусе или в сопроводительных документах. Модели, у которых установить пределы действия лучше не покупать.

Обратите внимание на наличие рычага принудительного сброса жидкости. Осмотрите резьбовые соединения, и убедитесь в качестве их исполнения и отсутствии дефектов резьбы.

Штуцер слива должен быть размещен так, чтобы было удобно одевать на него шланг.

Возможные неисправности и способы устранения

  1. Если при холодном бойлере наблюдается вытекание воды из отверстия аварийного сброса это означает, что, скорее всего, в клапан попали посторонние элементы. Откройте сливной канал полностью с помощью рычага и дайте жидкости обильно промыть механизм. Когда по шлангу потечет чистая, прозрачная жидкость закройте выход рычагом. Течь должна прекратиться, в противном случае устройство следует заменить.
  2. Из клапана постоянно течет вода. Такая неисправность говорит о том, что пружина, прижимающая седло, ослабла. Поскольку эта деталь является калиброванной, нужно купить новый клапан. Посторонней причиной такой неприятности может быть значительное повышение давления в системе холодного водоснабжения, но это маловероятно и будет заметно при пользовании другими сантехническими приборами. К сожалению, есть еще одна возможность этого дефекта — отсутствие или недостаточный объем расширительного бачка в бойлере. Лучшим вариантом устранения проблемы будет замена водонагревателя на продукцию иного производителя. В случае невозможности такого решения установите на выходе из нагревателя дополнительный расширительный бак.
  3. Если из штуцера вообще не выходит жидкость, а все краны исправны и в системе распределения горячей воды отсутствуют течи — промойте устройство, как описано в п.1 или замените механизм.

Регулировка


Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

  • Произведите полный монтаж, подключение и заполнение водонагревателя.
  • Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
  • Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
  • Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
  • Установите рабочий режим порядка 60 о . Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

Предохранительный клапан для водонагревателя, бойлера или обратное клапанное устройство — один из основных элементов, отвечающих за безопасную эксплуатацию прибора в условиях перепадов давления при нагреве воды.

Назначение

В процессе нагревания воды в накопительном баке водогрейного оборудования, объём жидкости увеличивается примерно на 2-3%. В соответствии с законом термодинамики, при условии даже незначительного повышения температуры, замкнутая система характеризуется ростом давления.

Установленные в бойлерах терморегулирующие устройства и термостаты позволяют легко и эффективно контролировать температурный режим жидкости, но при выходе их из строя рост давления внутри системы становится критическим.

Предохранительный клапан водонагревателей Ariston

Результатом лавинообразного повышения уровня давления является разрыв корпуса бойлера и взрыв водогрейного оборудования.

С целью предотвращения превышения допустимых пределов давления, устанавливается предохранительный клапан, способный сбрасывать часть жидкости наружу в критической ситуации.

Однако функциональное назначение предохранительного клапана сброса избыточного давления воды для водонагревателя в водогрейном оборудовании не ограничивается исключительно защитой бойлера, а также представлено:

  • предотвращением возврата нагретой жидкости из накопительного бака в водопроводную систему;
  • сглаживанием скачков водяного давления или так называемого гидроудара на входе в водонагревательное оборудование;
  • сбросом излишнего количества нагретой воды из бака в условиях критического повышения температурных показателей и уровня давления;
  • возможностью осуществлять слив жидкости из водонагревательного бака с целью выполнения профилактики и ремонтных мероприятий.

Отсутствие клапана не препятствует в экстренной ситуации оттоку нагретой воды из бойлера, поэтому оголившиеся ТЭНы в короткие сроки выгорают.

Предохранительный клапан не допустит обратного перелива воды в водовод, предотвратит скачки давление и гидравлический удар, а также позволит слить излишки жидкости с целью технического обслуживания.

Напольное покрытие в ванной обычно плиточное, но плитка холодная. Чтобы создать комфорт и уют в ванной, укладывают . В статье описано руководство по обустройству системы.

Порядок монтажа биде подробно описан .

Установка джакузи должна производиться по определенным правилам. все от подготовки к установке до подсоединению к коммуникациям.

Принцип работы

Предохранительный клапан представлен основной корпусной конструкцией и несколькими элементами, которые расположены в латунной или никелевой оболочке. Как правило, данное устройство имеет перевернутую Т-образную форму. На донной части водонагревательного бака фиксируется обратный клапан, предотвращающий вытекание воды под воздействием падения уровня давления в трубопроводе.

На перпендикулярном ответвлении располагается клапанное устройство, срабатывающее при повышении давления, а также отвечающее за слив избыточной жидкости сквозь штуцер. Правильно установленное устройство срабатывает поэтапно.

Обратный клапан в схеме

При уровне давления в резервуаре ниже возникающего в трубопроводе, процесс наполнения вызывает отжим тарельчатой пластины в клапане под воздействием водяного напора.

Нормализация давления сопровождается закрытием пластины и ограничением протекания воды в систему. Режим активного нагрева характеризуется медленным повышением температурных показателей воды и увеличением давления, которое может достигнуть максимальных значений. В этом случае происходит активизация защитного механизма.

Периодическое стекание жидкости через штуцерный канал не должно вызывать опасений, так как свидетельствует о функционировании предохранительного клапана водогрейного бойлера в штатном режиме.

Разновидности

Предохранительное клапанное устройство, устанавливаемое на бытовом водогрейном оборудовании, чаще всего бывает представлено тремя основными группами:

  1. Защитные устройства для водонагревателей объёмом не более 50 л. в виде одноразовых клапанов. Особенностью является наличие неразборной конструкции, дешевизна и достаточно короткий срок эксплуатации. Однако, некоторыми очень известными производителями бойлеры комплектуются клапанами более высоких качественных характеристик.
  2. Устройства для водонагревателей объёмом не более 200 л., отличающиеся предохранительным клапаном на 7 Бар, обратным клапаном и запорном шаровым краном, а также специальной насадкой для подключения к канализационной системе.
  3. Устройство безопасности для водогрейного оборудования объёмом более 200 л представлено обязательными элементами в виде редуктора давления, крана, обратного и предохранительного клапана со сливным штуцером.

Полностью разборные защитные клапаны снабжаются специальными контрольными точками, которые облегчают диагностику и обслуживание водогрейного оборудования.

Очень многие американские производители устанавливают, как правило, на своё водогрейное оборудование клапанные устройства закрытого типа с отсутствием визуального контроля работы.

Не хочется устраивать сложные конструкции для отделки потолка в ванной? Можете просто побелить потолок. и что для этого нужно, расскажем подробно.

Биде в наше время скорее экзотика, да и не у всех имеется возможность его установить из-за тесного санузла. Крышка биде – назначение, преимущества и недостатки, читайте .

Выбор

Чаще всего все современные водогрейные приборы реализуются с уже установленной системой защиты в виде предохранительного клапана, обладающего определенными параметрами. При самостоятельном приобретении устройства следует обратить самое пристальное внимание на особенности резьбовой части, а также максимальные показатели рабочего давления.

Установленный клапан

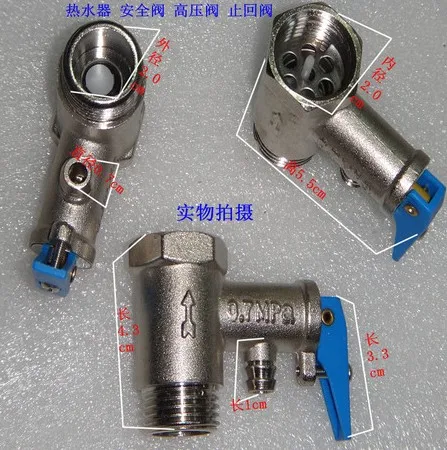

Каждый клапан рассчитан на определенный уровень давления, который обязательно указывается в техническом паспорте оборудования. Также необходимо принимать во внимание общий объем резервуара. Выпускаемые защитные системы могут иметь порог срабатывания от 6 до 10 Бар.

При неправильном выборе или ошибочной установке предохранительного клапана может наблюдаться постоянное вытекание жидкости или очень сильный перегрев водогрейного оборудования.

Установка

Самостоятельная установка устройства, как правило, не вызывает сложностей. Перед тем, как приступить к монтажу, необходимо отключить водогрейное оборудование от электрической сети и слить всю воду из бака, после чего выполнить установку, придерживаясь следующих несложных рекомендаций:

  • предохранительный элемент устанавливается на вход холодного водоснабжения в бойлер;
  • при установке необходимо применять уплотнительную ФУМ-ленту или традиционную паклю;
  • второй стороной предохранитель подсоединяется на систему холодного водоснабжения;
  • при наличии в водопроводной системе перепадов давления, перед клапаном устанавливается редуктор.

Схема установки клапана

Для соединения дренажного патрубка с канализационной системой используется гибкий и прозрачный шланг. Следует отметить, что иногда специальный предохранительный клапан заменяется подрывным устройством, предназначенным для сброса жидкости в аварийном режиме.

Несмотря на схожесть функций, принцип работы таких устройств заметно отличается, поэтому рассчитывать на корректную работу такого устройства не стоит.

Запрещено монтировать устройства запорного типа на участке от входа в водогрейное оборудование до предохранительного клапана, а также удалять защитный элемент более чем на два метра от бойлерного бака.

Возможные поломки и причины

Существует несколько наиболее распространенных проблем, которые могут возникать в процессе эксплуатации предохранительного защитного клапана водогрейного оборудования:

  • При отключенном от сети бойлере и включенной подаче воды наблюдается вытекание жидкости из дренажного отверстия. Причина — поломка предохранительного элемента или повышенный уровень давления в водопроводной системе.
  • При включенном в сеть бойлере наблюдается минимальный водяной забор, длительный нагрев воды и постоянное вытекание жидкости из дренажного отверстия. Причина — неисправность предохранительного клапана.

Все поломки, связанные с предохранительным клапаном, как правило, сопровождаются частым вытеканием воды или полным отсутствием течения жидкости. И в том и в другом случае целесообразно выполнить замену устройства исправным защитным клапаном, настроенным на аналогичные показатели рабочего давления.

Очень важно обязательно присоединить на дренажный вывод устройства, гибкий и прозрачный шланг, позволяющий беспроблемно осуществлять визуальный контроль работоспособности предохранительного клапана, установленного на водогрейном оборудовании.

Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему.

Видео на тему

2016-12-04 Евгений Фоменко

Ответ на самый популярный вопрос: «Для чего нужен предохранительный клапан для водонагревателя» мы рассмотрим в этой статье? Предохранительный или обратный клапан в водонагревателе нужен для двух функций, которые определяются его названием. Первая — предохранение агрегата от избыточного давления воды .

Почему образуется избыточное давление?

Всем известно со школьной скамьи, что при нагревании происходит расширение и увеличение объема жидкости. Бак бойлера представляет собой замкнутый объем, избыток напора будет искать слабые места в нем — соединительные прокладки, соединительные элементы пластиковых труб, швы на корпусе емкости.

Вторая его функция — пропуская воду в одном направлении в бойлер, он препятствует попаданию горячего потока в водопроводную магистраль, не выпускает ее обратно. Например, даже при условии нормального напора в водопроводе, при нагревании жидкости в замкнутом объеме увеличивается ее давление.

По этой причине настает момент, при котором давление воды в баке будет выше напора подачи и сброс произойдет либо в водопровод, либо в бачок унитаза. В то же самое время холодная вода подается в водонагреватель, ТЭН продолжает работать, недешевая электроэнергия тратится вхолостую.

Более неприятной и затратной может стать ситуация при резком падении напора в магистрали, например, при проведении аварийных либо профилактических работ. Если вся вода с бойлера сольется, перегорит ТЭН. Некоторые пользователи, предпочитающие все делать своими руками, делают установку на бойлеры обычного обратного клапана, не понимая всю серьезность возможных последствий.

Он не защищает ваш прибор от повышения давления, только удерживает воду в баке. Водонагреватель — это не чайник, а сложная теплотехническое устройство, может поломаться и автоматика, и терморегулятор. Если повезло, и вы приобрели бойлер, в котором бак выполнен из качественного материала, закипания не случится. В противном случае, если вы откроете кран, давление бака резко упадет, моментально образуется поток пара, который может привести к взрыву.

Так для чего же нужен предохранительный клапан для водонагревателя, только кратко:

  • сброса излишков воды при нагревании;
  • препятствия обратному току воды;
  • нормализации перепадов давления, предохранения от гидроударов.

Как функцию выполняет клапан

Для того, чтобы понять принцип работы, рассмотрим его устройство. Предохранительное устройство представляет из себя два перпендикулярно расположенных латунных цилиндра, образующих общую полость. Во внутренней части большего из цилиндров расположен тарельчатый элемент, который прижимается пружинкой и позволяет двигаться жидкости только в одном направлении, не допуская ее оттока. Вход нагревателя и труба холодной магистрали подсоединяются к двум концам большего цилиндра, которые оканчиваются резьбовым соединением.

Внутри меньшего цилиндра также находится тарельчатый элемент, который имеет обратное срабатывание. На его выходе расположена рукоятка принудительного сброса, внизу имеется патрубок для отвода лишней воды, который при помощи пластиковой трубки подсоединяется к канализации. Нельзя пользоваться для слива ведрами, баночками.

Как это работает? Напор в водопроводе отжимает пружину тарелочки, жидкость поступает в бак. Когда емкость наполнилась, давление в баке превысило водопроводное, клапан закрывается, поступление воды прекращается. В процессе расхода воды меняется давление, клапан открывается, вода опять начинает наполнять бойлер. Когда жидкость в емкости нагревается и начинает расширяться, срабатывает защитное тарельчатое устройство меньшего цилиндра, через боковое дренажное отверстие происходит слив излишка, напор в баке выравнивается.

Зачем нужна рукоятка принудительного сброса?

Когда необходимо провести ремонтные работы, например, поменять анод или в случае длительного отключения нагревателя, можно сделать принудительный слив жидкости. Как пользоваться в этом случае обратным клапаном? Сделать это очень просто -поднять или опустить (в зависимости от модели) рукоятку принудительного сброса, предварительно отключив нагреватель от электрической сети, жидкость потечет в канализацию.

Посмотрите еще и это видео, в котором вы почерпнете дополнительную информацию по клапану:

Как заменить (установить) клапан на свое место

Как правило, качественные бойлеры комплектуются предохранительным устройством с учетом номинального рабочего давления, указанного в руководстве к прибору. Если же предохранительный элемент не входит в комплект или требуется его замена, можно его приобрести, стоит он недорого, эквивалент 4-6 долларов.

Самый основной критерий при выборе — соответствие максимально возможному давлению вашего нагревателя, указанного в паспорте на прибор. В продаже есть много различных моделей с моментом срабатывания 6-10 Бар с шагом 0,5 Бар. Для большей безопасности лучше приобретать элемент на 0,5 Бара ниже максимально допустимого.

Самым качественным предохранительным устройством, представленном на рынке считается такой, на котором указано номинальное значение, стрелочками прорисовано движение потока жидкости, штуцер для отвода состоит из трех секций для любого размера пластиковых трубок, рукоятка сброса закручена винтиком, во избежание случайного нажатия.


Есть модели без указания давления, в таком случае следует у продавца поинтересоваться, на какое значение он рассчитан. Будьте осторожны, можно приобрести изделия — подделки, выполненные из силумина, определить их можно на вес. Модели с рукояткой сброса требуют периодической прочистки, хотя бы раз в год. Для этого надо несколько раз открыть и закрыть его для промывания.

Перед следует слить воду из агрегата, перекрыть доступ к ней и отключить от электричества.

Подсоединение производят сразу под водонагревателем, на подводку холодной воды с учетом указательной стрелки на элементе, она показывает направление движения потока. Резьба на нем, как правило, полудюймовая, закручивается ключом на несколько оборотов с применением уплотнительных материалов.

Если напор в системе завышенный, следует перед клапаном установить редуктор. Нельзя производить установку элемента с меньшими параметрами либо с несоответствующей резьбой.

Запрещено перед ним ставить запорную арматуру, допускается только монтаж «американки» для возможности отсоединения трубы.

Все клапаны имеют заводскую регулировку, соответствующую номинальному давлению и которую запрещается менять, хотя некоторые элементы есть с винтом регулировки.

Накопительным водонагревателем (бойлером) или просто водонагревателем называется устройство, предназначенное для нагрева воды, используемой в быту. Накопительные водонагреватели могут иметь различные конструктивные особенности, но в преобладающем большинстве это металлические емкости, полностью заполненные водой, внутри которых расположены нагревательные элементы.

Водонагреватель устроен так, что в нем постоянно находится один и тот же объем воды: при заборе горячей воды освободившийся объем заполняется холодной водой из водопровода, что позволяет использовать прибор непрерывно.

В том случае, когда забора горячей воды нет, а нагрев воды продолжается, в резервуаре водонагревателя может возникнуть избыточное давление, способное при вести его в негодность.

Почему в накопительном водонагревателе возникает избыточное давление?

При нагреве вода расширяется примерно на 3% от общего объема, занимаемого жидкостью. Это значит, что в бойлере объемом 100 литров при нагреве воды от 20 до 80 градусов «лишними» оказываются без малого 3 литра воды. Если вспомнить о том, что жидкость практически не сжимается, то легко смоделировать ситуацию, при которой металлический резервуар бойлера дает течь и выходит из строя.

Для предотвращения возможной аварийной ситуации водонагреватели комплектуются предохранительными клапанами, через который сбрасывается наружу лишний объем воды.

Иными словами, предохранительный клапан это трубопроводная арматура, предназначенная для защиты устройств от разрушения при возникновении в них избыточного давления путем автоматического сброса излишней жидкости в окружающую среду.

Предохранительный клапан срабатывает под непосредственным воздействием рабочей среды и является устройством прямого действия. При нормализации параметров среды клапан возвращается в исходное положение. Это значит, что пока нет избыточного давления в водонагревателе, клапан находится в исходном положении и не пропускает воду наружу. При увеличении давления выше предельно допустимого значения клапан открывается и сбрасывает излишки жидкости до тех пор, пока давление не опустится ниже установленного значения.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя состоит из двух частей

    Обратного клапана, препятствующего обратному ходу горячей воды в водопровод

    Пружинного клапана прямого действия

Как работает предохранительный клапан можно рассмотреть на примере типичного пружинного клапана прямого действия, настроенного на определенное максимально допустимое давление. В закрытом состоянии на чувствительный элемент клапана одновременно действуют 2 силы: одна со стороны давления жидкости в бойлере, а другая со стороны задатчика или пружины, препятствующей срабатыванию и открытию клапана.

Если сила давления жидкости превышает силу действия пружины, то клапан открывается и происходит сброс воды. При понижении давления рабочей среды клапан закрывается, и сброс воды прекращается.

С помощью задатчика можно менять настройки предохранительного клапана.

Как видите, конструкция предохранительного клапана предельно проста, но при этом исправно работающий клапан является гарантией безопасной работы водонагревателя и надежно защищает от таких бед, как перегрев устройства и возможное закипание воды в нем, что может случиться при неработающем термостате.

Как проверить, работает клапан или нет?

Проверить работоспособность предохранительного клапана несложно: нужно просто включить водонагреватель и не открывать кран горячего водоснабжения до тех пор, пока вода не нагреется до предельно допустимой температуры. При этом через предохранительный клапан должна сбрасываться (капать) лишняя вода.

Если вода в бойлере нагревается, но клапан не срабатывает, значит, он неисправен, и его нужно заменить новым исправным клапаном, а после установки проверить его работоспособность.

Но прежде чем приступать к ремонту, необходимо убедиться в том, что кран забора горячей воды исправен и не подтекает. Если он неисправен, то «лишняя» вода из бойлера будет вытекать именно через него и ситуация, при которой клапан может сработать, просто не возникнет.

Также клапан не сработает, если термостат прибора установлен на неполный нагрев воды (30-40 С) или из водонагревателя производится забор горячей воды, что также снижает уровень давления в нем.

Меры предосторожности

Подводя итог сказанному, следует отметить, что предохранительный клапан является обязательным устройством для установки в приборах, работающих под давлением, особенно, если они используются в быту.

Без него водонагреватель эксплуатироваться не должен. Особенно опасно самостоятельное усовершенствование прибора и замена предохранительного клапана обратным клапаном.

Вопросы пользователей:

  • Здравствуйте,при предварительной проверке соединений между тройниками, манометром, предохранительным клапаном, редуктором и вентилями до подключения к бойлеру выяснилось что предохранительный клапан пропускает воду в обратном направлении, т.е. не через но
  • Нудно ли откручивать винт на рычаге для открытия дренажного отверстия после установки водонагревателя?
  • У меня клапан без рычажка, а на резьбе из под которой подтекает вода.как его настроить
  • Привет! Скажите пожалуйста, вот все и везде говорят, что предохранительный клапан служит для предотвращения попадания излишнего давления в бак ЭВН и сброса излишнего давления (при нагреве воды до предельно допустимой температуры) из бака ЭВН. Вопрос: как
  • у меня водонагреватель хайтэг 50 литров на сколько атмосфер купить клапан. бывает он у меня пищит
  • Почему при отключенном состоянии нагревателя срабатывает клапан и с него течет вода?
  • Здравствуйте!У меня течет вода из под гайки гибкой подводки, которая прикручена к предохранительному клапану, который прикручен непосредственно к ЭВН. Вода течет через центр гайки, через отверстие в которое входит подводка в гайку. Что не так?

Покупка своего первого электрического бойлера — событие знаковое. Его невозможно забыть хотя бы потому, что впервые приходится разбираться, для чего нужен для водонагревателя, сетевой шнур, а также как выполняется подключение и монтаж всей системы.
Впоследствии никаких вопросов, как правило, не возникает, поэтому при замене бойлера на новый чтение сопровождающей инструкции часто пропускают. Сегодня же мы поговорим о том, для чего нужен предохранительный клапан для водонагревателя и что будет, если «забыть» его установить.

Законы физики

Каждый человек с детства знает, что при нагревании предметы расширяются, увеличиваясь в объеме. Величина зависит от материала предмета, температуры и условий окружающей среды — таковы законы физики. И вода не исключение. Если же происходит увеличение объема в герметичном замкнутом пространстве, то вполне возможно механическое повреждение границ — их просто разорвет. Предохранительный клапан для водонагревателя, обязательно входящий в комплект для монтажа бойлера, служит для защиты стенок бака от разрушения.
Если он отсутствует, то его нужно отдельно приобрести и установить. Чтобы понять принцип работы предохранительного клапана водонагревателя, давайте мысленно соберем модель бака и подключим ее к системе.

Эксперимент

К бойлеру подводится две трубы: подача холодной воды и отдача уже нагретой. Пока краны на отходящей линии закрыты, объем бака заполнится холодной водой, которая начнет нагреваться ТЭНом до выставленной температуры. Стоит открыть кран, как горячая жидкость устремится из бака, выдавливаемая поступающими из системы порциями холодной. Однако есть несколько моментов, не позволяющих эксплуатировать бойлер при таком включении. Во-первых, так как вся масса холодной воды (в баке и трубе) ничем не разделена, то ТЭН будет постоянно работать, стремясь нагреть весь доступный объем. Во-вторых, если по какой-то причине в трубе подачи исчезает вода или значительно падает давление (не редкость в отечественных системах), то запасенная и нагретая жидкость из бака самотеком частично вытечет обратно — в подающий трубопровод. Чтобы этого не происходило, на патрубке присоединения устанавливают обратный клапан. Подпружиненная пластина пропускает воду лишь в одном направлении, механически разделяя две среды — простейшее, но невероятно эффективное решение. Для чего же нужен предохранительный клапан для водонагревателя? Усложним мысленно задачу, добавив в конструкцию обычный установленный на подаче. В этом случае нагрев будет происходить без потерь, да и исчезновение воды в подающем трубопроводе ничем не грозит.

Но что произойдет, если величина нагрева будет выставлена не на 20-30 градусов, а на 60-80, как это часто бывает? В соответствии с известным законом физики вода начнет расширяться, а так как все краны закрыты, то внутреннее давление будет расти. Если стенки бака окажутся низкого качества, то они локально будут повреждены (лопнут). А если материал бака выбран правильно, то происходит следующее: давление и температура возрастают, но закипания воды не происходит, так как при высоком давлении точка смещается. В результате получается, что в бойлере вполне может находиться вода с температурой свыше 100 градусов. Но вот кто-то открывает кран водоразбора. Давление резко падает, возвращается к привычным 100 градусам, происходит лавинообразное выделение пара, что резко увеличивает давление и бак разрывается. Если удастся избежать травм, то это можно считать везением.

Предохранительный клапан для водонагревателя «Аристон»

Для предотвращения подобных аварий служат Они устроены таким образом, что при превышении определенного значения внутреннего давления происходит автоматический сброс части воды (обычно несколько миллилитров). Схема данных элементов одинакова, поэтому нет разницы, устанавливаются ли они на бойлер «Аристон», «Термекс» или др. Внутри расположены две подпружиненные пластины: одна из них выполняет функции простого обратного клапана на подаче, а другая удерживает воду в баке до тех пор, пока давление не превышает некоторой границы.

Замена клапана сброса давления водонагревателя

Не только дачники, но и жители многоквартирных домов используют водонагреватели, поскольку все коммунальные службы отключают горячую воду на летний период времени.

Однако моменты, когда водонагреватели выходят из строя и требуют своевременного ремонта, все же случаются. Обычно главная причина выхода из строя бака — это перегорание нагревательного элемента (ТЭНа) или выход из строя терморегулятора. Но иногда случается, что выходит из строя клапан сброса давления.
Клапан необходим для защиты от повышенного давления в баке.

Причины течи клапана водонагревателя

Если течет предохранительный клапан, то это не обязательно вызвано его неисправностью. СНиП предусматривает максимальное давление в водопроводе до 6 атмосфер. Клапаны водонагревателя рассчитаны на давление 6-8 атмосфер. Поэтому, если давление в магистрали больше, чем нормативное, то клапан будет травить. Для решения этой проблемы придется измерить давление в водопроводе.
Если же вы выяснили, сами или при помощи вызова сантехника, что давление в порядке, стоит заменить сам клапан. Он может со временем забиться частичками накипи и ржавчины или просто ослабнуть из-за естественного износа.

Видео о том как замерить давление в водопроводе

Следует помнить, что при выходе из строя клапана сброса давления, последний следует своевременно заменить, в противном случае избыточное давление, возникающее при нагреве воды, может просто разорвать бак на части. Стоимость клапана сброса давления  (можно купить у нас) не так и высока, а на замену уйдет не более двух часов потраченного времени. Замену можно выполнить самостоятельно, сэкономив некоторую сумму.

Самостоятельная замена клапана сброса давления

Недорогой ремонт водонагревателя, заключающийся в замене клапана сброса давления, не содержит ничего сложного и состоит из нескольких простых действий.

  1. Первое, что необходимо выполнить, это отключить бак от электрической сети и водопровода. В противном случае последствия могут быть, мягко говоря, неожиданными.
  2. Затем, если в баке есть вода, необходимо ее полностью слить.
  3. После этого, используя инструмент, нужно плавными движениями, без резких рывков, открутить неисправный клапан и на его место установить аналогичный.

Сливается вода из бойлера очень просто, вот видео инструкция:

В процессе ремонта водонагревателя настоятельно рекомендуется использовать специальную ленту, которая предотвратит протечку воды. Подойдет ФУМ-лента, лён или специальная нить. После того, как новый клапан установлен, ремонт водонагревателя можно считать завершенным. Бак можно вновь заполнять водой и эксплуатировать.
Процесс уплотнения ФУМ лентой довольно прост, но вот видео, на всякий случай.

Следует помнить, что покупку запасных частей для водонагревателей, в том числе и клапанов сброса избыточного давления, следует производить только в специализированных магазинах или сервисных центрах марки, которая совпадает с маркой вашего водонагревателя. Покупка в таких магазинах обеспечит наиболее долгую, исправную работу оборудования.

Соблюдая правила эксплуатации, указанные в документации, поставляемой с изделием, вы не только обеспечите долгую и бесперебойную работу бака, но и будете иметь возможность получать бесплатный ремонт в течение всего гарантийного срока.

Следует помнить, что не только соблюдаемые правила эксплуатации, но и правильная установка, играет важную роль в долговечности и бесперебойной работе водонагревателя. Поэтому установку следует производить, учитывая все рекомендации производителя. А если вы не разбираетесь в технических особенностях оборудования, то лучше доверьте ремонт водонагревателя профессионалу.
Самостоятельный ремонт техники во время действия гарантийного срока может лишить вас гарантии на оборудование. Мы осуществляем ремонт водонагревателей Аристон и Термекс профессионально и надежно.

ремонт своими руками

14.12.2016, 13025 просмотров.

Часто задаваемые вопросы по водонагревателям

Возражения

Надёжны ли баки при постоянном пользовании водонагревателем?

Внутренние баки водонагревателей ARISTON являются достаточно надежными, т.к. имеют двойной запас прочности: рабочее давление составляет 8 атм., при этом давление во время испытаний составляет 16 атм. Надёжность также зависит от покрытия стального внутреннего бака водонагревателя. ARISTON использует мелкодисперсную и титановую (эксклюзивная разработка компании) эмаль, которая защищает бак от коррозии весь срок службы. Если речь идет о баках из нержавеющей стали, то долговечность в значительной степени зависит от марки стали. На Российском рынке сегодня представлены баки ЭВН из следующих марок стали: 301, 304, 439, 316L и пр. Самая качественная и дорогостоящая нержавеющая сталь – INOX316L. Эта марка используется в производстве медицинских инструментов, имеет улучшенное сопротивление коррозии с более низким углеродом для сварки, а так же имеет более высокие показатели относительного удлинения и твердости. Именно эта марка используется в производстве линеек ЭВН Ariston Platinum и Steel Tronic. Также прочность бака зависит и от качества сварки, т.к. сварные швы являются наиболее слабым местом бака, где может образоваться течь и коррозия. В ARISTON применяются только высокотехнологичные виды сварки: аргонно-дуговая и плазменная. Данные технологии сварки являются наиболее эффективным способом защиты швов.

Какие водонагреватели потребляют больше электроэнергии: накопительные или проточные?

Накопительные водонагреватели потребляют сравнительно меньше электроэнергии по сравнению с проточными водонагревателями. Так, водонагреватель серии TiTronic емкостью 80 л за 3 часа нагревания воды потребляет всего 4,5 кВт электроэнергии, при этом Вы получаете 80 литров горячей воды (75°С) и в два раза больше (160 литров) теплой воды (40-45°С), так как разбавляете ее холодной водой. Проточные водонагреватели мощностью 4,5 кВт в час, нагреют только 120 литров теплой воды (35-40°С), при этом температура на выходе из проточного водонагревателя, как правило, неодинакова из-за колебаний напряжения в сети и давления воды в магистрали. После нагрева в накопительном водонагревателе вода сохраняет все тепло, т.к. водонагреватели ARISTON имеют отличную тепловую изоляцию. Вы можете пользоваться этой горячей водой в течение одного – двух дней.

Устройство ЭВН, принцип работы, технология сборки

Как наносится эмаль?

Эмалевый порошок наносится по принципу разницы электростатических зарядов (как бы притягивается к стенкам внутреннего бака), что в принципе исключает образование пузырьков, неровностей и трещин. Затем бак нагревают до температуры 850°C, при этом эмалевое покрытие расплавляется и спекается с материалом бака.

А зачем нужен магниевый анод, если вы сказали, что бак покрыт титановой эмалью?

Магниевый анод является дополнительной защитой бака от коррозии. Только в водонагревателях ARISTON представлен магниевый анод увеличенного размера, то есть срок эксплуатации и защиты бака гораздо дольше, чем в других водонагревателях.

За счет чего происходит экономия электроэнергии?

Экономия электроэнергии происходит за счет теплоизоляции бака из плотного пенополиуретана, которая обеспечивает суточные потери тепла 80-ти литрового водонагревателя около 1 кВт.

Какое максимальное рабочее давление в баке?

Максимальное рабочее давление – величина, которая характеризирует способность водонагревателя выдержать давление воды. Максимально рабочее давление – 8 атм. Если давление в баке поднимается выше 8 атм. , то срабатывает предохранительный клапан.

Какова толщина стенок бака из нержавеющей стали?

Толщина стенок бака из нержавеющей стали от 0,6 до 1,3 мм в зависимости от модели.

Что такое пассивация нержавеющей стали?

Специальная химическая обработка бака – образуется «пассивная» к воздействию кислорода плёнка, которая не даёт кислороду поступать к стенкам бака. С точки зрения коррозии пассивация – формирование инертной плёнки на поверхности металла, которая замедляет коррозию сварных швов, т.к., при сварке швов используется обычный металл.

Процесс пассивации используется только для баков из нержавеющей стали, т.к. в стальных баках двойная защита от коррозии: эмалевое покрытие и магниевый анод.

Какова мощность накопительных водонагревателей ARISTON?

Мощность ТЭНа в зависимости от модели может быть 1,2; 1,5; 2,0;3,0 или 6,0 кВт. Эта информация содержится в каталогах, буклетах, инструкциях.

Как быстро вода нагревается в накопительном ЭВН?

В зависимости от объема аппарата и мощности ТЭНа: от 20 минут до 5-ти часов. Например, водонагреватель серии TI-Tronic Best емкостью 80 л нагревается за 3 часа 6 мин.

Сколько ТЭНов в ЭВН больших литражей?

Во всех ЭВН используется один ТЭН.

Строение и материал термостата?

В моделях 30SLIM и 50-20 л у нас стоят термостаты биметаллические. Срабатывают на разнице теплового расширения металлов: оболочки и стержня. Температурная погрешность до 5-7 градусов.

В моделях малого литража 10-3 л и Ti Shape у нас используются капиллярные термостаты, более точный, погрешность до 3-4 градусов.

Ti-Tronic BEST термостат электронный, самый высокоточный, погрешность 1 градус, принцип работы – различное сопротивление материала в разных температурах, при изменении температуры значение сопротивления меняется и фиксируется платой управления.

Что находится внутри ТЭНа?

Внутри медной оболочки находиться нихромовая спираль. От стенок оболочки спираль изолирована спрессованным диэлектрическим наполнителем, имеющим высокий коэффициент теплопроводности. Для предохранения от попадания влаги концы ТЭНа герметизируются.

Какой температуры и какого объёма получается вода на выходе проточного ЭВН? Влияет ли спираль ТЭНа на нагрев в проточном ЭВН?

Любой проточный ЭВН мощностью 3,5-7 кВт дает 2-4 л/мин воды, нагретой на 25°C по сравнению с температурой входящей. Например, с помощью проточного ЭВН наполнение 150 литровой ванны тёплой водой займёт около часа.

Да, влияет. Спираль изготавливается из проволоки высокого омического сопротивления

Как работает термостат безопасности?

Если контроль температуры осуществляется неправильно, то температура в водонагревателе может сильно возрасти и привести к образованию пара!

Чтобы избежать этого, независимое устройство безопасности отключит напряжение питания. Перезапуск осуществляется вручную. Перед ручным перезапуском и повторным включением необходимо выяснить причину срабатывания устройства безопасности.

До какой температуры нагревается вода в накопительном ЭВН?

Максимум до 80°С (до 75°С в моделях с механическим термостатом). Однако, чтобы не образовывалась накипь на нагревательном элементе (ТЭНе), следует настроить температуру нагрева на 60°С, т.к. при температуре свыше 61°С начинается интенсивное образование накипи.

В чем разница между открытым и закрытым схемами подключения?

При открытой схеме, избыточное давление компенсируется по закону о сообщающихся сосудах, т.е. в баке не образуется давление. Для подключения водонагревателей серии Эврика используется только открытая схема. На Эврике клапан устанавливается на выходе горячей воды. Клапан срабатывает при проблемах выхода воды из душевой насадки (засор насадки и т.д.). В системе с закрытым выходом избыточное давление компенсируется с помощью сбросного клапана, он же предохранительный клапан не допускает выхода воды из ЭВН через трубку поступления холодной воды.

Что такое аргонно-дуговая сварка и чем она отличается от сварки в вакууме?

При аргонно-дуговой сварке швов используется инертный газ аргон, который на 100% вытесняет кислород, то есть не происходит окисления. Сварка в вакууме не столь надёжна, т.к. невозможно достичь абсолютного вакуума в земных условиях, т.е. процесс окисления всё равно происходит.

Выбор объёма

У меня в доме очень мягкая вода. Это влияет на работу водонагревателя?

Мягкая вода может ускорить коррозию бака, поэтому Вам лучше приобрести водонагреватель с баком из нержавеющей стали (серии PLATINUM) или с баком из пластика (серии EUREKA).

Сколько человек может помыться ЭВН серии Эврика?

Объём водонагревателя серии Эврика (13 литров) достаточно, чтобы быстро помыться одному человеку, но за счёт мощного ТЭНа (2 кВт) буквально через 20-25 минут вода опять нагреется.

Сколько тёплой воды получается на выходе в результате смешивания?

Поскольку горячая вода смешивается с холодной, объем тёплой воды из крана приблизительно составит два объема водонагревателя. Например, водонагреватель объемом 50 л даст Вам 100 л теплой воды (40°С – 45°С) – хватит помыться нескольким людям.

У меня маленькая ванна, как поместить в нее водонагреватель?

ARISTON предлагает широкий выбор различных по объему и дизайну водонагревателей. Я бы рекомендовал Вам модель TI-SHAPE SH QB на 40 или 50 литров – это отличная модель серии SLIM с узким диаметром и уникальным дизайном, которая может быть установлена даже в небольшой по площади ванной комнате.

Сравнительный анализ

Почему водонагреватель серии PLATINUM дороже, чем серии SUPER GLASS, хотя емкость бака одинакова?

В водонагревателях серии PLATINUM бак производится из нержавеющей стали. Срок гарантии на него дается 7 лет. Баки из нержавеющей стали надёжней и долговечней, а, соответственно, дороже, чем стальные баки с эмалированным покрытием. В водонагревателях серии SUPER GLASS стальной бак покрыт мелкодисперсной эмалью и гарантия на него 3 года.

В чём разница между ЭВН ARISTON и Electrolux?

Все модели водонагревателей Электролюкс имеют бак с покрытием мелкодисперсной эмалью, при этом гарантия дается всего на один год. В водонагревателях ARISTON применяются несколько видов покрытий бака, кроме того, производятся баки из нержавеющей стали, соответственно, сроки гарантии увеличены от 3 до 7 лет. В водонагревателях Electrolux нагревательный элемент (ТЭН) не взаимодействует с водой, так называемый «сухой» ТЭН, это представляет определенное удобство при его извлечении, но, с другой стороны приводит к увеличению времени нагрева и расхода электроэнергии.

Чем нержавейка ARISTON лучше нержавейки Thermex?

По результатам анализа нашей лаборатории Thermex использует сталь 301 или 304 марки, одной из характеристик которой является межкристаллитная коррозия. Данный вид коррозии приводит к охрупчиванию материала по границам зерен металла в процессе эксплуатации. К аналогичному заключению пришли в ЗАО «Реал-Термо» (водонагреватели «Реал»).

Конструкция водонагревателей предназначена для работы при давлении до 8 атм. Такое нагруженное состояние должно обеспечиваться материалами, хорошо работающими в пределах упругой деформации.

ARISTON использует нержавеющую сталь 316 марки, которая относится к маркам, особо стойким к коррозии и агрессивным средам, а, соответственно, более надёжна и долговечна.

Модели ЭВН, которые могут располагаться как вертикально, так и горизонтально, очень удобны для продавцов, они есть у других производителей, почему Ariston не выпускает такие модели?

Модели, которые можно располагать и горизонтально и вертикально, удобны, но теряют в функциональном плане. В горизонтальном расположении используется не весь объем ЭВН? Зона перемешивания гор. и хол. воды больше, чем в вертикальном ЭВН. Горизонтальное расположение используется редко (малый процент), а если модель имеет универсальное расположение, это удорожает продукт. Вывод не целесообразно выпускать такие модели

Безопасность, надёжность

Возможен ли взрыв бака при перегреве?

Все водонагреватели ARISTON снабжены несколькими устройствами безопасности. Это – термостат, регулирующий температуру воды в баке; предохранительный клапан защищает внутренний бак от избыточного внутреннего давления; термостат перегрева срабатывает в случае неисправности основного термостата.

Материалы, из которых производятся водонагреватели, безопасны для здоровья?

Одним из приоритетов компании-производителя водонагревателей ARISTON является защита здоровья и окружающей среды, т.е. использование в производстве только безопасных и экологически чистых материалов.

У меня маленькие дети. Водонагреватель не будет для них опасен?

Водонагреватели ARISTON абсолютно безопасны, в том числе, если в семье имеются дети: аппараты имеют 3 степени защиты, которые делают водонагреватель надежным в любых ситуациях. В том случае, если ребенок даже будет крутить регулятор температуры, максимально может быть выставлена температура 80 градусов, которая является рабочей температурой для аппарата. Совершенно исключается возможность ожога ребенка, т.к. внешний корпус имеет температуру окружающей среды, а внутрь бака проникновение невозможно: конструкция герметична.

Как происходит проверка бака на герметичность?

Проверка происходит в специальной ванне под давлением 16 бар

Какая предусмотрена защита от высокого давления?

Кроме прочности внутреннего бака, изготовленного из высококачественной стали, все модели водонагревателей ARISTON имеют защиту от высокого давления: предохранительный клапан на входе не допустит превышения давления в баке свыше 8 атм.

А болты на фланце не будут откручиваться под напором воды?

Тип используемых болтов гарантирует надежность и герметичность крепления фланца, а также легкость в эксплуатации при извлечении внутренних деталей в случае чистки или замены.

Как осуществляется контроль качества?

Контроль качества происходит на каждой стадии производства. Постоянно происходит модернизация технологических процессов, а также тщательное тестирование готовых изделий. Престижный Corporate Certificate Europe подтверждает высочайшее качество продукции компании.

Гарантия

Гарантия на бак действует в течение 3, 5 или 7 лет, а что насчет гарантии на остальные внутренние детали?

Гарантия на электрические компоненты составляет 1 год.

Как изменится гарантия на бак, если ЭВН был заменен работниками СЦ?

Гарантия на бак будет отчитываться с момента покупки вышедшего из строя ЭВН.

Какой срок службы ЭВН?

В зависимости от серии от 5 до 7 лет. В основном, срок службы совпадает со сроком гарантии.

Почему гарантия на Тай Троник Бест выше, чем на Тай Троник механик?

В водонагревателях серии Тай Троник Бест используется уникальный электронный термостат, который позволяет устанавливать и контролировать температуру с большей точностью, а соответственно, не перегревает воду, что увеличивает срок службы внутреннего бака.

Какое самое слабое места во внутреннем баке?

Самое слабое место это даже не швы бака, а зона между швом и баком, т.к. при нагреве и охлаждение места в этой области наиболее подвержены деформации. Для защиты этих мест в нержавейках используется процесс пассивации.

Установка, обслуживание, сервис

Влияет ли на работу накопительного водонагревателя низкое давление воды на входе или слабое электрическое напряжение?

Нет. Водонагреватель может работать даже на даче с резервуаром воды, установленным непосредственно над аппаратом. Вода поступает самотеком и этого достаточно. Если напряжение ниже обычного, то водонагреватель в любом случае нагреет воду, только это займет немного больше времени.

С какой скоростью остывает вода в водонагревателе серии Эврика?

Время остывания воды рассчитывается по формуле Q1? Q2 где, Q1=CM?T – требуемые тепловые потери для охлаждения до определённой температуры, (где С – удельная теплоёмкость воды, M – масса воды, ?T- разность начальной и конечной температур). Q2=Const – тепловые потери за один час (значение дано в каталогах).

Таким образом, водонагреватель серии Эврика с температурой воды в баке 60°С до комнатной температуры будет остывать около 6-ти часов.

Можно ли слить всю воду из Эврики?

Да, можно. В инструкции подробно показано, как это сделать.

У меня высокое давление в водопроводе, это не испортит водонагреватель?

Если давление в сети выше 6 атмосфер, необходимо поставить редуктор для снижения давления в водопроводе.

Что нужно сделать, если вода из обратного клапана не капает, а течет струей?

По всей вероятности, давление в сети водоснабжения выше 6 бар, поэтому требуется поставить редуктор, для снижения давления в водопроводе. Возможно, неисправен обратный клапан. Я рекомендую обратиться в сервисный центр: специалисты быстро и профессионально решат вашу проблему.

При пользовании водопроводной водой на стенках бака и ТЭНе образуется накипь. Что в этом случае нужно сделать?

Накипь на стенках бака служит дополнительной защитой от коррозии, а вот ТЭН необходимо чистить раз в год или раз в два года, в зависимости от жесткости воды. Вы можете сделать это с помощью наших авторизированных СЦ.

Жесткая вода увеличивает накипь в водонагревателе. Как это предотвратить?

Уменьшить процесс образования накипи можно с помощью фильтра-дозатора, который смягчает воду в случае необходимости. Фильтр-дозатор устанавливается перед входом холодной воды в водонагреватель.

Мне нужен водонагреватель только на летний сезон на дачу, может ли он испортиться за зиму?

Низкие температуры не влияют на состояние водонагревателя. После завершения летнего сезона воду из водонагревателя необходимо слить, чтобы предотвратить повреждение бака при замерзании воды.

Я хочу приобрести водонагреватель серии EUREKA на дачу для душа. Нужно ли мне сливать воду из бака, если уезжаю на неделю?

Нет, в летнее время не нужно, достаточно отключить водонагреватель от электропитания. Однако в зимнее время воду необходимо слить.

Нужно ли использовать для проточного ЭВН вилку с заземлением?

Нужно, как и для всех электроприборов.

Нужно ли менять прокладку при снятии фланца? Где ее взять?

Замена производиться по мере необходимости (видимые повреждения и т.д.). Приобрести её можно в сервисном центре.

Какое требуется техническое обслуживание ЭВН?

Раз в год или раз в два года следует, согласно инструкции, вынуть ТЭН, очистить накипь и проверить, насколько «съело» магниевый анод. Это зависит от жесткости воды. Магниевый анод нужно заменить вовремя, для правильного и эффективного последующего функционирования водонагревателя.

Если я хочу поменять анод или почистить ТЭН, мне надо вызывать специалиста из сервиса?

Вы действительно можете обратиться к нашим специалистам в сервисный центр. Они оперативно и профессионально произведут «чистку» или замену внутренних деталей. Можно также сделать это самостоятельно: для этого слейте воду из водонагревателя, открутите гайки, удерживающие фланец, выньте фланец, затем аккуратно удалите накипь с ТЭНа и замените анод.

Как проводить профилактику ЭВН: как промывать бак, нужно его скоблить?

Профилактику могут проводить специалисты АСЦ, если проводить самостоятельно, то стенки бака скоблить не надо, накипь является дополнительной защитой от коррозии.

Не реже 1 раз в год производится очистка тэна и термостата, 1 раз в 2 года смена анода, в зависимости от жесткости воды (проконсультироваться с специалистом АСЦ) может и чаще.

Где взять магниевый анод?

Приобрести магниевый анод можно в сервисном центре.

Я хочу приобрести водонагреватель объемом 100 л для загородного дома. Если бак потечет в период гарантии, я сам должен везти его в мастерскую?

Вам достаточно позвонить в сервисную службу. Мастера бесплатно приедут к Вам в загородный дом, произведут ремонт или заменят водонагреватель. Запрещается осуществлять демонтаж аппарата самостоятельно, т.к. это усложнит определение причин поломки.

Могу ли я сам установить водонагреватель дома?

Вы можете сами произвести установку, СТРОГО соблюдая инструкцию. Однако при самостоятельной установке водонагревателя компания-производитель торговой марки ARISTON не несет ответственности за повреждения во время установки.

Очень удобно обратиться в сервисные центры: специалисты профессионально произведут установку.


Не пытайтесь разбирать и ремонтировать оборудование сами – иначе на гарантийный ремонт можете не рассчитывать. Статья 18, пункт 6 закона РФ «О защите прав потребителей» гласит, что «Не подлежат бесплатному устранению дефекты, вызванные неправильным использованием товара». Если не удалось решить проблему с оборудованием, звоните в сервис-центр, телефон которого написан в гарантийном талоне (тел. ЦТО «Элвес» – 979-15-55, 270-39-12). Во многих случаях опытный специалист сможет выяснить суть проблемы с оборудованием и помочь Вам решить ее по телефону.

Если консультации не помогли, вызовите специалиста на дом. Сотрудники сервисной службы отремонтируют оборудование прямо у Вас дома или заберут его для ремонта в сервис-центре.

Наш адрес: ул. Верхнекарьерная, дом 4.

Предохранительный клапан для водонагревателя – назначение и установка. Обратный клапан водонагревателя. Устройство и принцип работы Сброс давления в водонагревателе

Несмотря на постоянные предупреждения покупателей электронагревательной техники о том, что устанавливать такие приборы нужно строго по инструкции не игнорируя все комплектующие, до сих пор довольно частым случаем бывает, что предохранительный клапан для бойлера не установлен вообще.

Устройство предохранительного клапана

Предохранительное устройство состоит из двух частей:

Обратный клапан

Подрывной клапан

Они оба размещены под одним корпусом и каждый выполняет свою функцию. Обратный клапан не дает лишней воде (которая появляется в результате нагрева воды) течь обратно в систему. Второй клапан, он же подрывной, срабатывает только в случае превышения порогового значения давления, обычно это 7-8 бар.

Уже исходя из этой информации понятно, что в случае аварийной ситуации или резкого повышения давления, подрывной клапан спустит лишнюю воду и не даст повредить электронагреватель. На нем также установлен рычаг для принудительного спуска воды, это необходимо при ремонте либо демонтаже бойлера.

Несмотря на то что в каждом водонагревателе установлены термостаты, которые регулируют температуру, они могут сломаться, поэтому система, в которой есть рабочее предохраняющее устройство, безопасна и будет служить вам долгие годы.

Также бывают ситуации с отсутствием воды в системе, здесь очень важна исправная работа обратного клапана, который установлен на водонагреватель, ведь вся вода из водонагревателя выйдет, а при неисправном термостате пустой бойлер очень быстро нагревается и тэны внутри него перегорят.

Течь воды с клапана

Течь воды — обычное дело для предохраняющего устройства, это указывает на исправную его работу. Но если вода течет слишком быстро или постоянно, то это может указывать на одну из этих проблем:

Неправильно отрегулирована жесткость пружины;

Слишком высокое давление в системе;

Если к последней проблеме вы не имеете никакого отношения, то жесткость пружины может быть неправильно отрегулирована только в случае бездумного обращения с регуляторами.

Скачки в системе можно устранить с помощью еще одного клапана — редукционного, он устанавливается до предохранительного и обеспечивает подачу стабильного давления на водонагреватель.

Отсутствие капания воды с защитного клапана

Если после установки бойлера он не срабатывал ни разу, даже при максимальном нагреве, стоит задуматься об исправности предохраняющего устройства. Сразу менять его не стоит, возможно лишняя вода утекает через неисправный смеситель, либо повреждения в трубках.

Иногда бойлер не нагревают до высоких температур, не выше 40 градусов. В этом случае предохранительный клапан для водонагревателя не срабатывает из-за недостаточного повышения давления внутри бойлера, это нормально.

Выбор правильной модели

Обычно в комплекте с бойлером идет предохраняющее устройство нужной модели. Но если его там нет, он неисправен либо вы заменяете его через какое-то время эксплуатации водонагревателя, то придется выбирать нужный самостоятельно.

Главный параметр после резьбы (размер выбирается очень легко, обычно это 1/2 дюйма) это рабочее давление. От правильного подбора этого параметра будет зависеть правильная и безопасная работа бойлера. Нужное давление указано в инструкции по эксплуатации, которая идет в комплекте с каждым водонагревателем.

Проблемы, которые могут возникнуть как результат неправильного подбора предохраняющего устройства две:

Постоянная течь с устройства из-за выбора меньшего показателя рабочего давления, чем нужно;

Устройство не будет работать вообще, если выбрано значение больше чем нужно, такой предохранительный клапан не спасет в случае аварийной ситуации;

Правильная установка предохраняющего устройства

1. Для начала отключаем бойлер от электросети и сливаем с него воду.

2. Устанавливаем устройство к подаче холодной воды, на входе в обогреватель. Обычным образом пакуем его и ко второй стороне подсоединяем холодную воду.

На корпусе клапана есть стрелка, которая указывает направление воды, при установке она должна указывать на бойлер.

3. Соединяем патрубок, который идет из подрывного клапана с канализацией. Иногда его покупают прозрачным, чтобы наблюдать за исправностью защитного клапана.

4. После подключения бойлера полностью, стоит проверить его. Для этого наполняем бак, преждевременно открыв кран для выхода воздуха.

5. Затем после набора воды, закрываем кран и включаем бойлер.

6. Наблюдаем за всеми стыками на предмет наличия воды и смотрим на работоспособность предохранительного клапана. Если обнаружилась течь — входящий и выходящий краны закрываются, и нужный участок заново пакуется.

Можно ли защитный клапан заменить обратным?

Ни в коем случае нет, предохраняющее устройство имеет внутри себя обратный клапан, но он там не один, нельзя упускать и подрывной клапан. Если обратный клапан не дает воде утекать в систему и, грубо говоря, экономит ваши деньги, то подрывной не дает бойлеру повысить давление внутри до критического.

Бойлер, у которого вместо предохранительного клапана установлен обратный — бомба замедленного действия. Огромное давление внутри водонагревателя не разрушит бойлер до того момента как вы откроете кран. При открытии крана внутри бойлера понижается давление, но вот вода, нагретая до температуры выше, чем 100 градусов, сразу вся превращается в пар, разрушает стенки бойлера и вырывается наружу.

Это довольно сильный взрыв, который сопровождается не только осколками корпуса, но и горячим паром и водой. Берегите не только себя, но и людей которые вас окружают.

Выводы

Следуйте инструкции по эксплуатации, даже такое небольшое с виду устройство делает вашу жизнь безопаснее. Предохраняющее устройство очень важный элемент и эксплуатировать бойлер без него строго запрещено. Всегда следите за работой установленного защитного устройства, течет с него вода, когда это необходимо или нет. Все эти факторы сэкономят ваше время, деньги и здоровье.

Добрый день. Устанавливаю электрический бойлер Klima Hitzу и немного запутался в том, как сделать внешнюю обвязку. Подскажите, пожалуйста, где устанавливается обратный клапан – на впуске холодной воды или на выходе горячей? Если можно, приложите правильную схему с указанием всех элементов обвязки.

Александр.

Ответ

Здравствуйте, Александр.

Если речь идёт про обратный клапан как отдельный узел, то его можно поставить в любое место на магистрали ввода. При нагревании вода в бойлере будет расширяться, а её давление начнёт расти. Разумеется, жидкость будет стремиться в области с меньшим давлением. По магистрали подачи горячей воды пройти она не сможет, пока будут закрыты расходные вентили и смесители. А вот обратно в подающий водопровод – запросто. При этом может возникнуть такая ситуация, что у Ваших соседей из крана с холодной водой потечет тёплая. Для того чтобы исключить подобную возможность и устанавливают обратный клапан – устройство, которое пропускает воду только в одну сторону.

Другое дело, если обратный клапан входит в состав предохранительного клапана – такие совмещенные устройства чаще всего входят в заводской монтажный комплект водонагревателя. В этом случае запорно-предохранительный механизм должен присоединяться непосредственно к входному патрубку бойлера. Наличие между ним и водонагревателем крана не допускается, поскольку при закрытом вентиле сброс давления в критических ситуациях будет невозможным.

Кроме, собственно, обратного и предохранительного клапана, рекомендуем включить в состав обвязки отсекающие и сливные краны на обе ветки – это позволит снять бойлер без необходимости перекрывать воду на вводе в дом. Схему подключений размещаем ниже.

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

2016-12-04 Евгений Фоменко

Ответ на самый популярный вопрос: «Для чего нужен предохранительный клапан для водонагревателя» мы рассмотрим в этой статье? Предохранительный или обратный клапан в водонагревателе нужен для двух функций, которые определяются его названием. Первая — предохранение агрегата от избыточного давления воды .

Почему образуется избыточное давление?

Всем известно со школьной скамьи, что при нагревании происходит расширение и увеличение объема жидкости. Бак бойлера представляет собой замкнутый объем, избыток напора будет искать слабые места в нем — соединительные прокладки, соединительные элементы пластиковых труб, швы на корпусе емкости.

Вторая его функция — пропуская воду в одном направлении в бойлер, он препятствует попаданию горячего потока в водопроводную магистраль, не выпускает ее обратно. Например, даже при условии нормального напора в водопроводе, при нагревании жидкости в замкнутом объеме увеличивается ее давление.

По этой причине настает момент, при котором давление воды в баке будет выше напора подачи и сброс произойдет либо в водопровод, либо в бачок унитаза. В то же самое время холодная вода подается в водонагреватель, ТЭН продолжает работать, недешевая электроэнергия тратится вхолостую.

Более неприятной и затратной может стать ситуация при резком падении напора в магистрали, например, при проведении аварийных либо профилактических работ. Если вся вода с бойлера сольется, перегорит ТЭН. Некоторые пользователи, предпочитающие все делать своими руками, делают установку на бойлеры обычного обратного клапана, не понимая всю серьезность возможных последствий.

Он не защищает ваш прибор от повышения давления, только удерживает воду в баке. Водонагреватель — это не чайник, а сложная теплотехническое устройство, может поломаться и автоматика, и терморегулятор. Если повезло, и вы приобрели бойлер, в котором бак выполнен из качественного материала, закипания не случится. В противном случае, если вы откроете кран, давление бака резко упадет, моментально образуется поток пара, который может привести к взрыву.

Так для чего же нужен предохранительный клапан для водонагревателя, только кратко:

  • сброса излишков воды при нагревании;
  • препятствия обратному току воды;
  • нормализации перепадов давления, предохранения от гидроударов.

Как функцию выполняет клапан

Для того, чтобы понять принцип работы, рассмотрим его устройство. Предохранительное устройство представляет из себя два перпендикулярно расположенных латунных цилиндра, образующих общую полость. Во внутренней части большего из цилиндров расположен тарельчатый элемент, который прижимается пружинкой и позволяет двигаться жидкости только в одном направлении, не допуская ее оттока. Вход нагревателя и труба холодной магистрали подсоединяются к двум концам большего цилиндра, которые оканчиваются резьбовым соединением.

Внутри меньшего цилиндра также находится тарельчатый элемент, который имеет обратное срабатывание. На его выходе расположена рукоятка принудительного сброса, внизу имеется патрубок для отвода лишней воды, который при помощи пластиковой трубки подсоединяется к канализации. Нельзя пользоваться для слива ведрами, баночками.

Как это работает? Напор в водопроводе отжимает пружину тарелочки, жидкость поступает в бак. Когда емкость наполнилась, давление в баке превысило водопроводное, клапан закрывается, поступление воды прекращается. В процессе расхода воды меняется давление, клапан открывается, вода опять начинает наполнять бойлер. Когда жидкость в емкости нагревается и начинает расширяться, срабатывает защитное тарельчатое устройство меньшего цилиндра, через боковое дренажное отверстие происходит слив излишка, напор в баке выравнивается.

Зачем нужна рукоятка принудительного сброса?

Когда необходимо провести ремонтные работы, например, поменять анод или в случае длительного отключения нагревателя, можно сделать принудительный слив жидкости. Как пользоваться в этом случае обратным клапаном? Сделать это очень просто -поднять или опустить (в зависимости от модели) рукоятку принудительного сброса, предварительно отключив нагреватель от электрической сети, жидкость потечет в канализацию.

Посмотрите еще и это видео, в котором вы почерпнете дополнительную информацию по клапану:

Как заменить (установить) клапан на свое место

Как правило, качественные бойлеры комплектуются предохранительным устройством с учетом номинального рабочего давления, указанного в руководстве к прибору. Если же предохранительный элемент не входит в комплект или требуется его замена, можно его приобрести, стоит он недорого, эквивалент 4-6 долларов.

Самый основной критерий при выборе — соответствие максимально возможному давлению вашего нагревателя, указанного в паспорте на прибор. В продаже есть много различных моделей с моментом срабатывания 6-10 Бар с шагом 0,5 Бар. Для большей безопасности лучше приобретать элемент на 0,5 Бара ниже максимально допустимого.

Самым качественным предохранительным устройством, представленном на рынке считается такой, на котором указано номинальное значение, стрелочками прорисовано движение потока жидкости, штуцер для отвода состоит из трех секций для любого размера пластиковых трубок, рукоятка сброса закручена винтиком, во избежание случайного нажатия.


Есть модели без указания давления, в таком случае следует у продавца поинтересоваться, на какое значение он рассчитан. Будьте осторожны, можно приобрести изделия — подделки, выполненные из силумина, определить их можно на вес. Модели с рукояткой сброса требуют периодической прочистки, хотя бы раз в год. Для этого надо несколько раз открыть и закрыть его для промывания.

Перед следует слить воду из агрегата, перекрыть доступ к ней и отключить от электричества.

Подсоединение производят сразу под водонагревателем, на подводку холодной воды с учетом указательной стрелки на элементе, она показывает направление движения потока. Резьба на нем, как правило, полудюймовая, закручивается ключом на несколько оборотов с применением уплотнительных материалов.

Если напор в системе завышенный, следует перед клапаном установить редуктор. Нельзя производить установку элемента с меньшими параметрами либо с несоответствующей резьбой.

Запрещено перед ним ставить запорную арматуру, допускается только монтаж «американки» для возможности отсоединения трубы.

Все клапаны имеют заводскую регулировку, соответствующую номинальному давлению и которую запрещается менять, хотя некоторые элементы есть с винтом регулировки.

Для современных людей горячая вода — норма, обеспечивающая комфортную жизнь. Если существуют проблемы с горячим водоснабжением, можно установить нагревательные приборы. Наиболее популярные конструкции — электрические бойлеры. Предохранительный клапан для водонагревателя — важная составляющая при установке агрегата. От этой детали зависит уровень безопасной работы и длительность службы прибора.

От данного прибора зависит время работы элементов системы

Назначение детали

Обратный предохранительный клапан для водонагревателя предотвращает резкие перепады показателей давления внутри прибора. Причина таких скачков обусловлена тем, что жидкость в процессе нагрева увеличивается в объеме и расширяется. Из-за герметичности бака образованным излишкам некуда уходить, ведь кран перекрыт.

Последующий нагрев может стать причиной повышения давления. В этой ситуации велика вероятность, что допустимые значения прочности устройства будут превышены, а его стенки разорвутся. Чтобы избежать таких моментов, проводится установка на водонагреватель обратного клапана .

Многие владельцы озадачиваются, нужно ли устанавливать предохранитель, если можно удалить обратный клапан. Специалисты утверждают, что при высоких и равномерных показателях давления в системах эта схема будет работать, но недолго.

Это не означает, что такие действия — выход из положения. Ошибка методики в том, что давление в системе далеко не всегда стабильно. Лишняя вода уходит из приборов в водопровод, тем самым оголяя ТЭН. Нагревая воздух, агрегат сломается спустя некоторое время.

В этом видео вы узнаете, почему капает с бойлера:

Перегоревшие конструкции — не самая страшная проблема. Важно, что существует вероятность резкого изменения показателей давления в системе. Жидкость быстро переходит в парообразное состояние, чем резко увеличивает давление. В таком случае стены водонагревателя непременно разорвутся. Большое количество горячей воды и пара быстро заполнит помещение, грозя тяжелыми последствиями для находящихся в нем людей.

Принцип работы

Защитный клапан состоит из нескольких элементов. Они расположены в латунном или никелевом корпусе. Зачастую деталь внешне напоминает перевернутую букву Т. На днище электрического бойлера фиксируется обратный клапан, предотвращающий вытекание воды из системы при снижении показателей давления в трубах.


Принцип работы данного клапана лёгок в понимании

Перпендикулярный отвод состоит еще из одного клапана, который срабатывает после увеличения давления и сбрасывает излишки воды через штуцер. Принцип работы обратного клапана на бойлере заключается в следующем:

  1. Если давление в баке меньше, чем в трубах, то при открытии крана пластина обратного клапана отжимается напором воды. Когда показатели приходят в норму, пружинный механизм зажимает пластину к выступу на корпусе, предотвращая ток жидкости.
  2. В период активного нагрева температура воды медленно повышается, а давление увеличивается. Механизм не приводится в действие, пока показатели не достигнут максимальных значений.
  3. По достижении предельного уровня под действием давления сжимается предохранительная пружина, открывая входной канал входа на штуцере. Лишняя вода вытекает через этот проход. После снижения значений до стандартных пружина перекрывает канал, и отвод жидкости прекращается.

Из описанного можно сделать вывод, что из штуцера периодически стекает вода. Это происходит во время нагрева жидкости, когда уменьшается показатели давления в системе подачи воды.

Если в штуцере регулярно присутствует вода, значит, спускной клапан для водонагревателя функционирует полноценно. Но при этом требуется отводить стекающую жидкость. Для этого на патрубке фиксируется трубка соответствующего размера, в качестве крепежного элемента можно использовать хомут. Нормальное рабочее давление в баке колеблется от 6 до 10 бар. Без прочной фиксации трубу сорвет, поэтому выбирать эту деталь нужно тщательно. Следует крепко затянуть ее и вывести к сливу в канализации.

Особенности разных типов

Если речь идет о стандартных защитных клапанах для водонагревателя, то внешне они не особо отличаются. Но есть ряд нюансов, от которых зависит удобство эксплуатации детали.

Не забываем про нюансы данных клапанов

Спусковой рычаг

Некоторые клапаны оснащены специальным рычажком. Периодически нужно проверять его работоспособность. Для этого необходимо провести следующие манипуляции:

  1. Перевести рычаг из горизонтального положения в вертикальное.
  2. Дождаться активации пружинного механизма, ведь рычажок тянет его за собой.

После проведения этих действий откроется проток, из которого потечет вода. Такую процедуру следует проводить хотя бы один раз в месяц. Именно так спускают воду из емкости водонагревателя. После подъема флажка нужно немного подождать до полного стекания жидкости.

У некоторых клапанов рычажок фиксируется с помощью специального болта. Такая конструкция исключает вероятность самопроизвольного открытия и спуска жидкости. Кроме того, некоторые изделия бывают совсем без рычажков, у них на верхней части резьбой фиксируется крышка, которая нужна для обслуживания клапана. По мере надобности ее открывают и удаляют различные загрязнения и накипь.

Наименее предпочтительный вариант — детали без каких-либо рычажков, отверстий для извлечения загрязнений или маркеров. Это самые низкокачественные изделия, выпускаемые в Китае. Надеяться на их прочность и длительный срок эксплуатации нельзя. Такие устройства можно использовать в качестве временной замены более прочных деталей.

Штуцер и метка значения давления

Существует еще ряд отличий устройств. На корпусе находится стрелка, указывающая на направление потока воды, а также надпись, которая сообщает о максимально возможном давлении для конкретного изделия. Такие мелочи могут показаться несущественными, но если с направлением потока воды разобраться не составит труда, то с показателями давления дело обстоит гораздо сложнее.

На первый взгляд трудно сказать, какие значения существуют для того или иного клапана, ведь вычислить их можно только опытным путем . Поставщики отличают их только по документам. Мастера не советуют покупать изделия без опознавательных знаков. Безусловно, стоимость маркированных деталей немного выше, чем у аналогов, но в этом деле лучше не экономить.

Кроме того, следует обращать внимание на форму штуцера для отвода воды. На некоторых деталях он длинный и имеет нелинейную форму. На таком приспособлении легко закрепить трубку, его размера вполне хватит для надежной фиксации хомута. Если изделия расширены на конце, тогда главным является размер штуцера. От такого приобретения лучше отказаться. Это обусловлено тем, что на устройстве трудно будет зафиксировать и закрепить трубку. Кустарные способы не гарантируют качество работы, а в будущем могут появиться проблемы с отводом воды.


Не забываем о метке давления

Изделия для больших приборов

Все описанные приборы предназначены для небольших накопительных водонагревателей, емкость которых составляет 50-60 л. Для больших резервуаров используются другие детали, в каждую из которых интегрировано специализированное оборудование — кран или шаровый манометр, контролирующий давление.

Штуцер для спуска жидкости у них оснащен штатной резьбой. Это необходимо для лучшей фиксации и отсутствия проблем с хомутами. Такие приспособления стоят недешево, но уровень их качества гораздо выше, чем у других систем .

Существенным недостатком многие считают внешний вид крана. Для таких людей специально выпускают предохранители, которые не только полезны на практике, но и украшают интерьер помещения. Нередко их цена равна стоимости водонагревателя, поэтому каждый для себя оценивает целесообразность такого приобретения.

Другие устройства

Бывают ситуации, когда вместо заводских предохранительных систем, которые предотвращают скачки давления, проводят монтаж подрывного клапана. Его главное назначение — аварийный слив жидкости в отопительную систему. По функциональным характеристикам такие изделия очень похожи, но принцип их работы диаметрально противоположен.

Изделия подрывного типа функционируют при авариях. Они необходимы для экстренного спуска воды из водонагревателя и не подходят для периодических стравливаний небольших порций. От таких элементов не следует ожидать корректной работы.

Кроме того, многие устанавливают только обратный клапан. Его механизм при низком давлении не дает жидкости выходить, но от резких перепадов в баке он не спасает. Практика показывает, что подобное устройство также нефункционально.

Выбор и монтаж

Выбирать перепускной клапан для бойлера необходимо, опираясь на значение давления, которое может выдержать изделие. Зачастую это цифра фиксируется в техпаспорте. Кроме того, на выбор влияет емкость резервуара. Есть системы, порог срабатывания которых варьируется от 6 до 10 бар. Это самые распространенные показатели для срабатывания клапана. Процесс монтажа клапана достаточно прост, если следовать пошаговой инструкции:

  1. Намотать на резьбу ФУМ-ленту или паклю для герметичного соединения.
  2. Зафиксировать кран на патрубке.
  3. Закручивать изделие до упора вручную, а затем сделать несколько оборотов гаечным ключом соответствующего размера.
  4. Не следует забывать о месте монтажа установки. Мастера советуют располагать его на патрубке входа холодной воды.


После этого можно устанавливать обратный клапан, именуемый иначе запором. Такие манипуляции — перестраховочные меры, ведь конструкция с идентичными функциями уже присутствует в системе предохранителя, кроме того, ее нередко интегрирует в счетчики воды.

Затем необходимо расположить шаровый кран, который используется для удаления воды из емкости при демонтаже или консервации изделия на зиму. Также эти действия потребуется выполнить во время профилактических очисток или ремонта. Зачастую кран монтируют на тройник — связующее звено между изделием и предохранительной системой.

Предохранительный клапан — обязательная деталь для правильного функционирования водонагревательного устройства. Этой конструкцией нежелательно пренебрегать, ведь невнимательное отношение может быть чревато серьезными последствиями.

Если возникают трудности с выбором или установкой, лучше доверить это дело опытным мастерам, которые в течение короткого времени сделают бойлер полностью готовым к правильной и безопасной эксплуатации.

Обратный клапан на входе водонагревателя? — Общая информация о автофургоне

Хотя раньше строители автофургонов обычно устанавливали обратный клапан на входной стороне водонагревателя, сегодня чаще этот клапан находится на выходной стороне, поэтому он может быть у вас там. Когда дом на колесах поставляется с комплектом байпаса водонагревателя, они часто используют 3-ходовой клапан для направления воды в бак или мимо него в линию холодной воды, например, этот , показанный на рисунке, от Camco на Amazon .

В этом комплекте есть латунный обратный клапан, в инструкциях указано, что его необходимо установить в выходное отверстие для горячей воды, а затем тройник из ПВХ, который соединяется с линиями горячей воды, и один конец перекрестной линии (белый шланг). Латунный 3-ходовой клапан должен входить на вход холодной воды, при этом подача холодной воды должна быть подключена к входному фитингу, а другой конец переходника — к фитингу 90°. В последний раз, когда я использовал один из этих наборов, он поставлялся с хорошими инструкциями и изображениями.На самом деле не имеет значения, на какой стороне водонагревателя находится обратный клапан, поскольку вода должна поступать в одну сторону и выходить из другой, пока предохранительный клапан закрыт, а сливная пробка бака на месте.

6 часов назад, dartmouth01 сказал:

Это может объяснить, почему у меня иногда горячая вода выходила из холодной?

Если нет обратного клапана с обеих сторон, это вполне может быть причиной этого. У вас должен быть обратный клапан с одной или другой стороны, чтобы быть уверенным, что ваш бак водонагревателя удержит воду в нем, если линия холодной воды когда-либо сломается при включенном водонагревателе. Доступны комплекты байпаса, в которых используется отводной клапан на каждом конце линии, такой как этот ниже, который не имеет обратного клапана.

Есть также RV, которые поставляются с байпасным комплектом, как на первом рисунке, и они также обычно используют клапан в области мокрого отсека, где расположены другие клапаны, который выглядит аналогично тому, что на этом рисунке. Использование обратного клапана на выходе водонагревателя позволяет использовать один перепускной клапан.

ЗАМЕНА ОБРАТНОГО КЛАПАНА ГОРЯЧЕЙ ВОДЫ — Как это сделать?

Обратный клапан водонагревателя является неотъемлемой частью правильного применения водонагревателя и обеспечивает надлежащий поток горячей воды в одном направлении и, таким образом, предотвращает попадание обратного потока воды из водопровода обратно в нагреватель.

Его можно найти в фитинге, который находится снаружи бака для горячей воды. По сути, обратный клапан присутствует в водонагревателе, чтобы поток горячей воды не попадал обратно в холодную. Будьте внимательны при их покупке, так как даже продавцы могут запутаться между обратными клапанами и обратными клапанами, считая их одним и тем же оборудованием. Они оба являются разными фитингами и предназначены для решения разных задач.

КАК ЗАМЕНИТЬ ОБРАТНЫЙ КЛАПАН?

Первым шагом в этом процессе является перекрытие подачи воды и слив воды из водонагревателя.

Теперь клиент должен открыть дверь для внешнего доступа к водонагревателю и использовать клапан сброса давления, чтобы выполнить функцию сброса давления из горячей воды внутри бака.Следующий шаг — снять анод с самой нижней части водонагревателя и дать стечь всей воде.

Теперь вам нужно использовать адаптер трубы для промывки бака, чтобы должным образом очистить анодный мусор и кальций, который накопился внутри водонагревателя после того, как бак опорожняется. После этого вам необходимо добавить немного сантехнической ленты вокруг резьбы анода и надежно удерживать ее на своем месте.

Установите новый анод, и теперь вы можете заменить старый и шумный клапан на новый.И вы можете подумать, что все сделано и вычищено, но именно тогда начинается настоящее веселье. Дело в том, что открыть старый клапан водонагревателя крайне сложно. А еще он может отломиться, оставив после себя часть шланга с резьбой, намертво или прочно приклеенного к внутренней части водонагревателя.

КАК СНЯТЬ СЛОМАННЫЙ ОБРАТНЫЙ КЛАПАН?

Ответ заключается в том, что вам не нужно снимать водонагреватель, чтобы заменить обратный клапан. Но даже если вы это сделали, у вас есть два варианта.Либо вы вытаскиваете сломанный обратный клапан, либо меняете нагреватель. Самый простой способ сделать это — использовать высококачественный закаленный или закаленный винт и экстрактор шланга, а также квадратную камеру или гнездо для присоединения экстрактора к торцевому ключу.

Вот совет для потребителей. Чтобы прочно посадить экстрактор внутри сломанной трубы, выровняйте экстрактор в форме квадрата внутри трубы. Теперь прикрепите торцевой ключ и поверните его против часовой стрелки, чтобы удалить остатки резьбы.

Применив действия по натяжению, нажатию и ударам молотком по рукоятке гаечного ключа, все, что вы обнаружите, это то, что у вас не так много места, как для того, чтобы сломать фитинги. Только после того, как вы снимите водонагреватель, вы сможете добавить удлинитель к рукоятке ключа и, наконец, сможете освободить фитинги.

Если вы не смогли найти обычный обратный клапан с наружной резьбой, выберите обратный клапан с внутренней резьбой хорошего качества или высокого качества, изготовленный из латуни, а также удлинитель пары латунных ниппелей, чтобы его можно было использовать с водонагревателем.

Не самый красивый способ решить проблему, но в конце концов он определенно выполняет свою работу. Теперь все, что вам нужно, это собрать новый обратный клапан, а затем подключить его и заменить нагреватель.

Из всего процесса можно извлечь различные уроки на будущее. Некоторые из них:

● Никогда не разрушайте и не ломайте обратный клапан при снятии его с водонагревателя.

● Второй урок, который можно извлечь из этого, заключается в том, что вам нужны правильные инструменты для правильной работы.

● Третий и самый важный урок, который потребитель может извлечь из всех шагов, заключается в том, чтобы оставаться на высоте в обслуживании, а также использовать высококачественные детали при замене.

Вы также можете ознакомиться с этим руководством по устранению неполадок безрезервуарного водонагревателя Rinnai — https://tanklesswaterheaterexpress.com/rinnai-tankless-water-heater-troubleshooting. Мы надеемся, что это поможет вам решить проблемы, с которыми вы можете столкнуться.

Часто задаваемые вопросы [FAQS’]

Есть ли у водонагревателей обратные клапаны?

⮚ Обратный клапан – это устройство, устанавливаемое в трубах водонагревателей для решения проблемы обратного тока воды. Следовательно, когда вода движется в прямом направлении, т.е. в направлении клапана он открывается так, чтобы вода могла протекать через него, и наоборот.

⮚ Наиболее важным преимуществом обратных клапанов является то, что они являются неотъемлемой частью водонагревателей, поскольку предотвращают затопление.

⮚ Существует несколько видов обратных клапанов, но наиболее распространенным является поворотный обратный клапан.

Как работает водяной обратный клапан?

⮚ Проще говоря, обратный клапан пропускает поток жидкости в одном направлении и автоматически предотвращает обратный поток.

⮚ Обратные клапаны чувствительны к потоку жидкости и имеют тенденцию открываться и закрываться в зависимости от линии жидкости. Внутренний диск обеспечивает поток в прямом направлении, что приводит к открытию клапана. Диск начинает закрывать клапан, как только уменьшается напор жидкости. Конструкция клапана в целом обычная и состоит из простых материалов, таких как корпус, седло, диск и крышка. Также могут быть различные другие компоненты, такие как штифт, пружина, шарик и многие другие, в зависимости от конструкции обратного клапана.

Что такое тепловая ловушка на водонагревателе?

⮚ Тепловые ловушки представляют собой разновидность клапанов, которые устанавливаются на входе холодной воды и выходе горячей. Тепловые ловушки позволяют холодной воде поступать в бак водонагревателя, а также предотвращают нежелательную конвекцию.

В чем разница между обратным клапаном и обратным клапаном?

⮚ Поскольку оба прибора допускают однонаправленный поток воды, функциональной разницы между обратным клапаном и устройством предотвращения обратного потока нет.

⮚ Некоторые из небольших отличий заключаются в том, что обратные клапаны используются в различных устройствах, автомобилях, самолетах и ​​т. Д., Превенторы обратного потока в основном используются в водопроводной системе.

Сколько стоит обратный клапан?

⮚ Стоимость клапана водонагревателя может варьироваться от руб. от 4000 до 14000 рупий соответственно.

ЗАКЛЮЧЕНИЕ

Обратный клапан является неотъемлемым устройством, которое используется для правильной работы водонагревателя.И время от времени они могут стареть или нуждаться в замене. Итак, убедитесь, что вы делаете правильные шаги, чтобы сделать это, и не спешите на неправильные шаги. Клапан пропускает воду, а также предотвращает нежелательные проблемы. Поскольку это важная часть, нам необходимо принять надлежащие меры при ее замене в водонагревателе, чтобы это можно было сделать легко, не нарушая работу какой-либо другой части водонагревателя.

Мобильная система водоснабжения и канализации

Предотвращение обратного потока

Защитите свою воду

В интересах общественной безопасности и надежности водоснабжения Департамент охраны окружающей среды штата Алабама теперь требует от MAWSS установки устройства предотвращения обратного потока или двойного обратного клапана на стороне потребителя при каждой замене водопроводной линии и счетчика. .Для этого могут потребоваться некоторые изменения в вашей сантехнической системе.

Если на линии водоснабжения установлен двойной обратный клапан, вода не может поступать обратно в водопровод. Это создает замкнутую систему в вашем водопроводе и может привести к скачку давления, также известному как тепловое расширение.

При нагревании воды в баковом водонагревателе она расширяется. До установки двойного обратного клапана эта вода текла обратно в водопровод. При наличии двойного обратного клапана вода остается на стороне потребителя, что может привести к повышению давления.Если давление больше, чем может выдержать ваша водопроводная система, это может привести к срабатыванию клапана температуры и давления (клапан T&P) на вашем водонагревателе, что приведет к утечке. Также существует вероятность повреждения водонагревателя, труб или другого оборудования (см. рисунок) .

Клапан температуры и давления сам по себе недостаточен для постоянной борьбы с тепловым расширением. Сантехнические нормы компании Mobile требуют установки дополнительных устройств, таких как терморасширительный бак емкостью один галлон или предохранительный клапан, который сбрасывает воду за пределы здания.Обратитесь к лицензированному сантехнику или в городской отдел инспекции сантехники, чтобы узнать, как лучше всего защитить вашу сантехнику.

Также важно проверить клапан температуры и давления, чтобы убедиться, что он работает должным образом и что выход клапана находится в зоне, которая не приведет к повреждению имущества или травмам. Пожалуйста, обратитесь к руководству по водонагревателю или обратитесь к лицензированному сантехнику, чтобы определить, как проверить клапан температуры и давления.


Устройство предотвращения обратного потока для бизнеса

Раздел 6 Программа перекрестных соединений и предотвращения обратного потока

Ремонт клапана водонагревателя:

Газ запорный вентиль

Купить
Латунь Газовый шаровой кран на Амазонке

Ресурс:
Аварийные меры для протекающего водонагревателя
Как установить газовый водонагреватель
Меры предосторожности по технике безопасности водонагревателя

Мяч клапан выключен, когда ручка расположена перпендикулярно линия газа или воды

Все шаровые краны одинаковые
Одинаковы для линий газа и воды.
Для включения или выключения требуется 1/4 оборота
Когда ручка расположена перпендикулярно линии, клапан выключен
Купить:/ вода
Шаровой кран 3/4 дюйма на Amazon
Латунь шаровой кран
Купить:/ газ
Газ шаровой кран

Сливной клапан
Используйте колпачок для шланга, чтобы устранить капающий слив клапан
Как устранить неполадки и заменить сливной клапанКупить:
Купить сменный латунный сливной клапан на Amazon
Латунные колпачки для шлангов на Amazon

Заменить слив водонагревателя клапан с шаровым клапаном
Простая промывка и очистка
Полностью открытое положение позволяет вставить инструмент для промывки медной трубы 1/4″. 4-дюймовый шаровой кран на Amazon
Латунь шаровой кран
Купить: запчасти чтобы сделать этот сливной клапан
диэлектрик ниппели на Amazon
Шаровой кран 3/4″ на Amazon

Труба 3/4″ на садовый шланг 3/4″


Пластик ополаскиватель бака
Работает с шаровым краном, показанным выше
Сделать флеш инструмент
Работает с шаровым краном
36-дюймовая алюминиевая трубка или пластиковая трубка, подсоединяемая к садовому шлангу.
Снимите сливной клапан, чтобы вставить инструмент, или установите полнопоточный шаровой клапан показано выше
Трубка вставляется через отверстие шарового клапана.
Изготовление инструмента с использованием гибкой медной трубы 3/8 дюйма
Купить:
Переходник с заусенцами для шланга 3/4 дюйма на Amazon
Переходник для шланга с компрессией 1/4 дюйма
Нержавеющий шланг с перекрытием на Amazon
Прозрачный шланг 3/8 дюйма на Amazon фурнитура
Шланговый хомут на фурнитуре
Укус акулы шаровой кран для водопровода pex
Горячая или холодная установка
Вставной фитинг… вставить трубу в фитинг
Pex полибутиленовая труба популярна для некоторых установок, потому что она быстрый и легкий, надежный, не слишком уязвимый к низким температурам, можно встроить в старую конструкцию с минимальными усилиями, можно установлен в новом доме очень быстро и недорого

Купить:
Шаровой кран Sharkbite на Amazon
Sharkbite подключение водонагревателя

Антисифон клапан/присоединение к наружному патрубку
Установить на каждый наружный патрубок. Затем подсоедините садовый шланг к клапану.
Предотвращение попадания воды в дом из наружного шланга
Каждый раз, когда вода включается внутри дома, давление снижается вода может затянуть воду из садового шланга в водопроводную трубу
Никогда не оставляйте конец шланга в бассейне, пруду или луже с водой

Купить:
Антисифон клапан на амазоне

ТП клапан / температура-давление клапан
Механическая защита 2 в 1 от избыточного давления и чрезмерного температура.Клапан TP выпускает воду, когда условия превышают номинальные значения клапана TP, из-за чего холодная вода попадает в бак. Это снижает как давление, так и температура. Клапан TP автоматически закрывается при аварийной ситуации условия закончились. Поднимите и осторожно опустите Клапан TP один раз в год.
Бытовые водонагреватели испытаны давлением до 300 фунтов на кв. дюйм (пси) и имеют рабочее давление 150 фунтов на квадратный дюйм. Клапан T&P откроется, когда давление внутри бака превысит 150 фунтов на квадратный дюйм, что позволяет безопасно сбрасывать давление. Клапан T&P откроется если температура воды в верхней части резервуара достигает 210F, что является максимальным допустимая температура для любого водонагревателя.ТР клапан должны быть рассчитаны на большее количество БТЕ, чем рейтинг резервуара, поэтому выпуск горячая вода может опережать способность бака нагревать больше горячей воды…. стандартный клапан TP будет иметь «паровой рейтинг» 100 000 BTU. Если танк оценивается больше БТЕ, например, 150 000 БТЕ, как видно на этикетке, расположенной на стороны агрегата, то TP должен превышать номинальное значение BTU бака.

Купить: TP клапаны:
Замена Клапаны TP на Amazon
Тефлон лента на Amazon
Ресурс:
Как устранить неполадки и заменить TP клапан
клапан TP код

Давление манометр на дренажном клапане/ и сравните с наружным патрубком/
Причины:
1) Проблема с низким давление воды
Используйте манометр на сливном клапане и наружный патрубок для измерения давления в резервуаре. и бытовое давление.Это будет указать, если проблема с давлением перед водонагревателем, в водонагревателе, или после. Вода давление не может превышать 80 фунтов на квадратный дюйм (обычно 50-60 фунтов на квадратный дюйм). Высокое давление может привести к утечке воды из ТП.
Ресурс:
5 шагов для определения низкого давления горячей воды
Негерметичность клапана ТР горячей воды

2) Давление выше 80 фунтов на квадратный дюйм может повредить водонагреватель/трубы/сантехнику/насосы и т. д.
Может также сократить срок службы сантехнических приборов и картриджей крана
Может сократить срок службы водяного насоса и т. д.

3) Высокое давление поступающей воды может привести к выталкиванию горячей воды быстро заправиться, таким образом, похоже, нагревателю не хватает
Hot

Решение для высокого давления: установите редукционный клапан вместе с расширительный бак.
Купить:
Вода манометры
Watts Telltale Water Pressure Test Gauge, 276х400

Манометр Telltale оставляется на месте на сутки и отмечает максимальное давление, чтобы пользователь мог сказать, есть ли скачки давления, которые вызвать утечку воды из клапана ТР или другие возможные проблемы

Купить:
Давление датчики на Amazon
Температура манометр


Стационарный манометр
Установить Постоянный давление датчик на холодную водопровод
Давление свыше 80 psi может повредить бак и сократить срок службы сантехники
1/4″ железная трубная резьбаКупить:
Давление манометры на Amazon
Температура-давление манометр
Температурный манометр на Amazon
3/4″ на латунный переходник 1/4″

Стационарный манометр
Давление манометр для трубы Pex
Давление свыше 80 psi может повредить бак и сократить срок службы сантехникиКупить:
Давление манометры на Amazon
Манометр Sharkbite на Amazon


Температура калибр
Стационарная установка на горячей трубе, выходящей из водонагревателя.
Температура выше 135°С может привести к ожогам и ошпариванию кожи.
Более высокие температуры представляют больший риск. Диаграмма ожогов .jpg
Рекомендуемая температура при использовании .jpg
140 используется для уничтожения бактерий, большинство бытовых водонагревателей термостаты имеют высокотемпературный диапазон 150, в то время как коммерческие резервуары могут доставить 180.
Пожилые и очень молодые люди или люди с потерей чувствительности в конечностях может не реагировать на опасность до получения травмы.
Температура увеличивает давление: к сведению: для закрытой системы: вода ограничивается резервуаром для хранения или системой трубопроводов, когда подвергается воздействию повышение температуры на 10F (увеличение с 75 до 85), увеличивает давление от 50 фунтов на квадратный дюйм до 250 фунтов на квадратный дюйм… Обычная система без обратных клапанов и т. д.: вода расширяется примерно на 2% в объеме при температуре 100F. подъем (от 40F до 140F)
Купить:
Зимы Манометр
Манометр для котла
1/2″ на 1/4″ латунный переходник
Гнездо термометр

Используйте латунный переходник. .. нержавеющая сталь может испортиться при смягчении воды

Уменьшить давление с расширительный бак
Давление более 80 фунтов на квадратный дюйм может со временем повредить водонагреватель и трубы.
Максимально допустимое рабочее давление 150 PSI на бытовом водонагревателе, но давление воды увеличивается при нагревании.
Установите расширительный бачок в любом месте на линия холодной воды, между любой проверкой клапан или редукционный клапан и водонагреватель
Горячая вода будет расширяться обратно в водопровод, а затем расширяться бак, предотвращение длительное повреждение труб и арматуры и водонагревателя

Закрытая система: Вода ограничивается резервуаром для хранения или системой трубопроводов, когда подвергается воздействию повышение температуры на 10F (увеличение с 75 до 85), увеличивает давление от 50 psi до 250 psi.
Нормальная система без обратных клапанов и т.п.: вода расширяется примерно на 2% в объеме для повышения температуры на 100F (с 40F до 140F). …40 галлонный водонагреватель, вода, нагретая до настройки термостата, в конечном итоге расширяется примерно до 40,53 галлона.

Купить:
Расширение баки на AmazonResource:
Установка расширительного бака pdf
Закрытая система / pdf
Давление редукционный клапан
Высокое давление свыше 80 psi может повредить водонагреватель и сантехника
Установить расширительный бак и/или редукционный клапан
Редукционный клапан устанавливается на линии подачи холодной воды к регулировать и стабилизировать давление потока

FYI: для закрытой системы: вода находится в накопительном баке или трубопроводе системы, при повышении температуры на 10F (увеличение от от 75 до 85), увеличивает давление с 50 фунтов на квадратный дюйм до 250 фунтов на квадратный дюйм… Обычный система без обратных клапанов и т. д.: Вода расширяется примерно на 2 % в объем для повышения температуры на 100F (с 40F до 140F)

Купить:
Давление редукционные клапаны
Давление регулирующие клапаны на Amazon
Ресурс: Редукционные клапаны
Вт / pdf
Измерение давления воды во времени
Для люди, желающие узнать о скачках давления воды с течением времени, можно использовать регистратор давления.
Это может быть полезно, если водонагреватель или сантехника часто выходят из строя. из-за высокого давления воды.
Всегда сначала проверяйте очевидное:
— Умягчитель воды может истощить анодный стержень, что приведет к ржавлению бака и ранний выход из строя обогревателя.
— Коррозия блуждающими токами, когда электрические элементы заземлены на воду трубы, которые соединяются с водонагревателем, вызывают выход из строя водонагревателя. подозрение на высокое давление воды.
-Проверить для закрытой системы, где в доме есть обратный клапан или другой ограничивающий клапан, установленный на водопроводной линии, вызывающий чрезвычайно высокий уровень воды давления, когда бак нагревает воду.Горячая вода расширяется при нагревании. Там почти не сжимается водой, поэтому давление возвращается в воду линии. Обычно давление от отопительной воды выталкивается обратно в магистраль на улице или обратно в напорный бак на колодце. Обратный клапан или односторонний клапан, такой как редукционный клапан, вызвал замкнутую систему, требующую расширительного бачка.

Купить:
Вода регистратор давления
Давление регистраторы
Давление и регистратор температуры

Ресурсы:
Читать о закрытой системе
Анодные стержни

Амтрол Компрессор предназначен для повышения давления воды в одиночных и многоквартирные жилые дома.Насос, цифровое управление и резервуар разработан специально для повышения давления городской воды до 50 PSIG Давление повышающий клапан
Низкое давление менее 20-30 psi может вызвать сантехнику проблемы.
Проточный водонагреватель может не активироваться
В доме может не быть воды на верхних этажах.
Ресурс:
Как повысить давление с помощью давления редукционный клапан
Домашнее хозяйство счетчик воды
А главный счетчик воды одобрен поставщиком воды и подключен непосредственно от водопровода, расположенного как можно ближе к граница титула собственности.
Только утвержденным подрядчикам разрешается устанавливать бытовой счетчик воды который измеряет использование от поставщика

. Однако вы можете установить водомер на наружном шланге или в другом месте. в линию, или портативный на водоснабжение без согласования с поставщиком воды.
Это может помочь вам выставить счет за аренду, расположенную в собственности, или проверьте правильность показаний основного счетчика воды
Купить:
Вода счетчик/расходомер
Счетчик воды с цифровым выходом
Вода метров на Амазонке
Ресурс:
Установка счетчиков воды

Основной бытовой запорный вентиль
Открыть счетчик.Вкопать в землю на сторона дома метр.
Поверните клапан на 1/4 оборота, чтобы рукоятка находилась перпендикулярно линии.
Используйте водяной ключ или замки каналов и т. д.
Аварийные меры для отключения протечки воды нагреватель
Протекающий водонагревательКупить воду ключ на амазонке
вода ключи на амазоне
Ворота клапан или шаровой кран/ Запорный клапан
Устанавливается на холодной стороне воды нагреватель
Размер 3/4 дюйма
Установка на стороне холодной воды.
Откройте кран горячей воды и дайте поработать несколько секунд.затем почувствуйте обе трубы сверху водонагревателя. Холодная сторона будет холоднее. Ресурс:
Как припаять трубу
Купить:
Шаровой кран 3/4 дюйма на Amazon
Латунь шаровой кран
Магазин Amazon — Промышленность и наука

 Автоматический запорный клапан водонагревателя
Автоматически перекрывает воду в случае утечки
Установите датчик в сливной поддон водонагревателя
Подключите трансформатор к розетке 120 Вольт
Бессвинцовая латунь отсечка
Вода детекторы на Amazon
Ресурс:
Onsite Pro FS1NPT ручной
Вт автоматический запорный клапан лист продажи
Watts автоматический запорный клапан руководство
Обратный поток предохранительный клапан
Не используется на водонагревателях, но может быть частью бытовой сантехники
Обратный поток превентор необходим для подключения системы орошения или разбрызгивателя система к бытовым водопроводам. Это предотвращает использование воды внутри помещений от забор воды из спринклерных труб обратно в воду для бытовых нужд трубы.
Плавание бассейн или открытые пруды: если водяной шланг остался в бассейне, пруду или луже воды, то использование воды внутри дома может вернуть воду из пруда через водопроводный шланг и в домашние водопроводные трубы. Установить обратный поток превентор
Купить:
Обратный поток превентор
Противодавление предохранительный клапан
Сбрасывает давление, когда блок отопление, в водопроводных сетях, где Обязателен обратный клапан на линии подачи холодной воды.Быть пробитым канализация открытого типа.Купить:
Назад предохранительные клапаны на Amazon
Поворотный обратный клапан
Обратный клапан: пропускает воду направление, но не другое направление
Почему это важно?
Контур системы рециркуляции может засасывать холодную воду в горячую трубу, вызывая холодные приливы во время душа.
Плохой поворотный обратный клапан может привести к пересечению: Пересечение
Плавание бассейн или открытые пруды: если водяной шланг остался в бассейне, пруду или луже воды, то использование воды внутри дома может вернуть эту воду через водопроводный шланг и в домашние водопроводные трубы.Установите показанный превентор обратного потока над.
Установить обратный клапан этого типа в горизонтальном положении
Купить:
sharkbite обратный клапан
Поворотный обратный клапан на Amazon

Установить поворотный обратный клапан

Проверить клапан для дренажного насоса
Не используется для водонагревателя
Односторонний поток. Не дает воде течь в другом направлении.

Обратный клапан этого типа устанавливается на сливной линии дренажного насоса, поэтому вода не стекает обратно в поддон
Клапан этого типа не предназначен для бытовых водопроводов и сломается ослаблены и вызвать массовую утечку воды.
Используйте показанный выше поворотный обратный клапан для бытовых труб

Купить:
Купить обратный клапан на Amazon
2-дюймовый обратный клапан из ПВХ, сваренный растворителем
Рециркуляция перепускной клапан
Каждая система рециркуляции имеет односторонний перепускной клапан
Клапан входит в состав системы рециркуляции
Разберите и очистите белым уксусом
Купить:
Замена перепускной клапан
Рециркуляция насос

Ресурс:
Система рециркуляции водонагревателя + устранение неполадок

Шумный рециркуляционный насос:
Установка вентиляционного отверстия для предотвращения попадания воздуха в рабочее колесо насоса
Разберите и очистите трубы и насос белым уксусом

Воздух вентиляция / удаление воздуха налипание в водопроводе
Добавить вентиляционное отверстие в верхнюю точку на сантехника
При высоких температурах из воды выделяются газы. .. релиз растворенный газ может создавать воздушные карманы и воздушные пробки в водопроводных системах.
Выбросы воздуха или газа при открытии крана горячей воды могут быть объясняется выделением в воду растворенных
газов.
Устранение стука труб из-за воздуха внутри трубопровода
Часто встречается в системах рециркуляции, поэтому насос служит дольше, работает тише
Воздух в водонагревателе… Вы можете позаботиться о воздухе или газе, который образуется в нагреватель, когда нагреватель не используется в течение нескольких недель, добавляя вентиляционное отверстие наверху.
Это делается путем установки буквы «Т» на выходе горячего воздуха, чтобы боковой порт на букве «Т» обращен вбок.
Сейчас возьмите горячую воду в дом из бокового порта.
На верхнем порту опустите втулку, чтобы можно было установить поплавковый вентиляционный клапан.
При жесткой воде вентиляционное отверстие периодически забивается: очистите белилами уксус
Требуется для солнечной установки
Купить:
Воздух вентиляция / Поплавковый клапан
1/2″ на 1/4″ латунный переходник
Используйте латунный переходник. .. нержавеющая сталь может испортиться при смягчении воды
Ресурс:
Вентиляционное отверстие .пдф
Спировент намного выше стоит, но предназначен для удаления воздух из относительно быстрый поток, в то время как стандартный воздухоотводчик, показанный выше нет.

Купить:
Спировент
Ресурс:
Спировент pdf

Смесительный клапан
Различные температуры для различных части дома
Очень горячая вода для прачечной, обычная Горячая вода для остальной части дома
Поверните ручку, чтобы выбрать температуру
Требуются отдельные водопроводные линии для каждой зоны дома
Ресурс:
Как экономить горячую воду с помощью смесительного клапана
Установка pdf
Купить: от мои партнерские ссылки:
Комплект смесительного клапана на Amazon
Вода смесительные клапаны нагревателя на Amazon
Вакуум предохранительный клапан
Вакуумный предохранительный клапан открывается, когда давление падает.
Воздух поступает в трубопровод для предотвращения разрушения бака
Требуется при установке солнечного водонагревателя и полибутилена Marathon бак
Купить:
Купить вакуумный предохранительный клапан на Amazon

Марафон Вакуумный сброс клапан бака
Marathon неметаллический, а может быть восприимчив к падению давление в условиях, при которых стальной бак не пострадает
Ресурс:
Обзор водонагревателя marathon
Rheem Marathon список запчастей
Marathon пошаговое руководство по устранению неполадок / pdf
«Гидравлический удар разрушительной силы, стучать шумы и вибрация в системе трубопроводов, когда вода, протекающая по трубопроводу, остановлена резко.
При возникновении гидравлического удара волна давления высокой интенсивности распространяется назад через систему трубопроводов до тех пор, пока не будет достигнуто некоторое облегчение.
Затем ударная волна будет двигаться вперед и назад между точкой облегчение и точка остановки, пока разрушительная энергия не будет рассеивается в системе трубопроводов.

Пример: медная труба 1/2 дюйма с расходом 5 галлонов в минуту (7,2 фута/сек) – внезапная остановка.
Повышение давления примерно на 412 фунтов на кв. дюйм
Пример: медная труба 3/4 дюйма с расходом 5 галлонов в минуту (3,3 фута/сек) – внезапная остановка.
Повышение давления примерно на 188 psi
Ресурс
Читать о гидравлическом ударе
Триггер Стартовая горелка

Изменения Единого сантехнического кодекса с 2018 по 2021 гг., Часть 3 Механические чиновники.

Эти изменения кода появятся в издании Международного сантехнического кодекса 2021 года.Поскольку в процессе окончательного слушания могут быть внесены изменения, а в некоторые разделы кода было внесено несколько изменений, окончательная отредактированная версия может немного отличаться от того, что было в фактическом предложении об изменении кода. См. Международный сантехнический кодекс 2021 для получения окончательной версии любых изменений кода.

Предлагаемый новый кодовый язык подчеркнут. Текст, который предлагается удалить, зачеркнут. За предлагаемыми изменениями следуют опубликованные обоснования инициатора, а иногда и мои комментарии, если они отмечены.

2021 Код UPC, общие элементы соответствия кода В коде

В сантехнических нормах имеется множество ссылок на таблицы 701.1, 1701.2 для эталонных стандартов для данного приложения. Одно изменение кода заключалось в том, чтобы сделать универсальное изменение, чтобы просто ссылаться на главу 17 Ссылочные стандарты вместо ссылки на номер таблицы или номер раздела.

Обоснование заявителя:  Комитет по технической корреляции издал следующее обоснование переноса упомянутых стандартов из Таблицы 1701.1 или Таблица 1701.2 к Главе 17.

Язык для UPC пересматривается, чтобы соответствовать языку, утвержденному Техническим комитетом UMC в отношении разрешения конечному пользователю использовать применимый утвержденный стандарт в Таблице 1701. 2. Кроме того, формулировка UPC изменяется с «Таблица 1701.1» на «Глава 17», поскольку соответствующий стандарт может быть расположен либо в Таблице 1701.1, либо в Таблице 1701.2.

Причина их принятия Техническим комитетом UMC следующая: Пересматриваемые разделы противоречат другим разделам.Кроме того, пересмотр позволяет конечному пользователю использовать применимый утвержденный стандарт в таблице 1701.2. Предлагаемая модификация предотвратит путаницу на местах и ​​предотвратит противоречия внутри ЕЦН. Эти разделы должны быть пересмотрены, поскольку утвержденные стандарты в Таблице 1701.2 могут использоваться, где это применимо, без дополнительного утверждения в соответствии с Разделом 302.2.

Действие продвигается вперед, как одобрено Техническим комитетом по корреляции, и заменяет рекомендацию Технического комитета UPC для действий, предпринятых для Раздела 301.2.2 до Раздела 402.6.1 в отношении разрешения конечному пользователю использовать применимый утвержденный стандарт в 1701. 2.

  Мои комментарии:  Это просто замена множества ссылок на стандарты, перечисленные в двух таблицах в главе 17, на простое указание на главу 17.

Пересмотреть текстовые разделы и таблицы следующим образом (остальной текст не изменился):

603.0 Управление перекрестным соединением.

603.3 Устройства, узлы и методы предотвращения обратного потока.  Устройства, узлы и методы предотвращения обратного потока должны соответствовать разделам с 603.3.1 по 603.3.9 603.3.12 .

603.3.10 Двойной обратный клапан.  Двойной обратный клапан состоит из двух независимо действующих обратных клапанов, нагруженных усилием до нормально закрытого положения.

603.5.15.1   603.3.11 Предохранители обратного потока лабораторного крана. Лабораторные смесители должны быть защищены Backflow Backflow S , что должно соответствовать , соответствует соответственно с ASSE 1035.

603.3.12 Backflow Prefecter с промежуточным атмосферным вентиляцией.

Превентор обратного потока с промежуточным сбросом в атмосферу состоит из двух независимо действующих обратных клапанов, принудительно нагруженных до нормально закрытого положения, и промежуточной камеры со средствами автоматического сброса в атмосферу, принудительно нагруженных до нормально открытого положения.

603.5 Особые требования.

603.5.10 Паровые или водогрейные котлы.  Соединения питьевой воды с паровыми или водогрейными котлами должны быть защищены от обратного потока с помощью узла предотвращения обратного потока с двойным обратным клапаном, устройства предотвращения обратного потока с промежуточным атмосферным клапаном и редукционным клапаном, или узла предотвращения обратного потока по принципу пониженного давления в соответствии с таблицей 603.2. Там, где в систему вводятся химикаты, должен быть предусмотрен блок предотвращения обратного потока по принципу пониженного давления в соответствии с таблицей 603. 2.

Таблица 603.2

Устройства профилака обратного потока, сборки и методы

52

(высокая опасность)

36

Установка 2,3

2 Установка не включает дозаторы газированных напитков 60722

2

Загрязнение

(низкая опасность)

Back-Siphonage

назад давление

Backflow Preferner с промежуточным атмосферным вентиляцией

40

ASSE 1012



x

9999067

9

999

2 —

4 —

4 —

Установка потенциальных водных соединений с водяными котлами. С помощью таких устройств нельзя вводить в систему высокоопасные химические вещества. Предназначен для работы в условиях постоянного давления. Может сливать воду.

Dual Check Backflow превентор

ASSE 1024

X

X





Лабораторный смеситель обратный клапан

Асс 1035

x

x Нет клапана ниже по течению. 4

Обратный клапан с промежуточным атмосферным клапаном и редукционным клапаном.

АОИТБ 1081

Х

Х



Установка подключения питьевой воды к водогрейным котлам.С помощью таких устройств нельзя вводить в систему высокоопасные химические вещества. Предназначен для работы в условиях постоянного давления. Может сливать воду.

(порции таблицы не изменится.

приложение

40

2

Защита от обратного потока

Таблица 603. 2

ASSE 1024-2017

Dual Check Backflow превенторов

Backflow Защита

Таблица 603,2

ASSE 1035- Таблица 606.2 Таблица 606.2 Таблица 606.2 Таблица5.15.1,

Таблица 603.2

ASSE 1081-2014

Backflow Prefecters с интегральным Редуктором корпуса котла Клапан и промежуточный атмосферный вентиляционный стиль для отечественных и легких коммерческих систем распределения воды .

Защита от обратного потока

Таблица 603.2

)

Таблица 1701.2

9071

Двойной проверки Backflow Prefecters

Документ №

Документ Название Документа

Приложение

ASSE 1012-2009

Превенторы обратного потока с промежуточным атмосферным клапаном.

Защита от обратного потока

Защита от обратного потока

ASSE 1035-2008

Двойные обратные клапаны

Защита от обратного потока

(части таблицы изменений не показаны.)

Обоснование заявителей:

ASSE 1012:  Обратные клапаны с промежуточными атмосферными клапанами являются общепринятыми средствами защиты от обратного потока в условиях малоопасного противодавления и обратного сифонирования. В соответствии со Справочным руководством IAPMO и UA по предотвращению противотока, 3-е издание , устройства устанавливаются для жилых котлов низкого давления. Устройства ASSE 1012 имеют функциональные возможности для предотвращения как обратного сифонирования, так и противодавления и могут работать в условиях постоянного или прерывистого давления.

Эти устройства имеют два независимо работающих обратных клапана, разделенных промежуточной камерой со средствами автоматического сброса в атмосферу, и могут быть установлены в горизонтальном, вертикальном положении вверх или вертикально вниз. Обратные клапаны принудительно переводят в нормально закрытое положение, а вентилирующие средства принудительно переводят в нормально открытое положение.

 Описание устройства соответствует другим разделам Раздела 603.3. Один такой раздел включен (603.3.7) в качестве примера. Кроме того, в таблицу 603.2 добавлено соответствующее исключение установки. Эти устройства используются для защиты от противотока малоопасной изоляции в таких местах, как питание котлов, где не используются химикаты.

ASSE 1024:  Описание устройства ASSE 1024 соответствует другим разделам Раздела 603. 3, включая один такой раздел (603.3.7) в качестве примера. Кроме того, в таблицу добавлено соответствующее исключение установки.

Эти устройства используются для малоопасной изоляции и защиты от обратного потока для таких устройств, как кофемашины и другие диспенсеры для негазированных напитков.

ASSE 1035:  Учитывая использование лабораторных кранов, они подвержены опасным ситуациям и могут использоваться для подсоединения шланга. Эти устройства способны защитить от обратного сифонирования и обратного давления и не предназначены для постоянного давления. ASSE 1035 применяется только к тем устройствам, классифицируемым как устройства предотвращения обратного потока, которые предназначены для установки на лабораторных кранах со стороны нагнетания последнего запорного клапана. Они не предназначены для использования в условиях постоянного давления.

Эти устройства состоят из двух независимо действующих обратных клапанов, нагруженных силой или смещенных в нормально закрытое положение, и между обратными клапанами средства для автоматического сброса в атмосферу, нагруженного или смещенного в нормально открытое положение.

Цель этого предложения комитета по ASSE 1035 состояла в том, чтобы добавить прямую ссылку на ASSE 1035 в основную часть кодекса, чтобы стандарт стал обязательным в главе 17 или таблице 1701.1. Правильным местом для ссылки на стандарты на превенторы обратного потока является Раздел 603.3. Следовательно, изменение заключается в перемещении текста в раздел 603.3.11 (следующий новый раздел).

Кроме того, текст должен ссылаться только на превентор обратного потока, а не на приложение. Это похоже на текст, который появляется в Разделе 603.3. Существует несколько вариантов предотвращения обратного потока для кранов, используемых в лабораториях. Однако конкретный превентор обратного потока обозначается как «превентор обратного потока лабораторного крана». Таким образом, в разделе должно быть указано только название продукта и применимый стандарт.

ASSE 1081:  ASSE 1081 охватывает устройства, которые объединяют два продукта, один из которых соответствует ASSE 1003, а другой — ASSE 1012. Эти устройства имеют разные гидродинамические потребности, отсюда и новый стандарт для всего устройства. Он состоит из редукционного клапана, двух последовательных принудительно закрывающихся обратных клапанов и принудительно открываемого промежуточного клапана между запорными клапанами.

Устройства ASSE 1081 устанавливаются в водопроводных системах для наполнения и снижения статического давления в котлах в нормальных условиях, а также для предотвращения обратного подтока в водопроводы хозяйственно-питьевого водоснабжения внутри помещения при временном превышении давления в замкнутом контуре котла по сравнению с давлением в хозяйственно-питьевой воде трубопровод.Поскольку клапаны являются питательными клапанами котла, они не устанавливаются непосредственно в трубопровод питьевой воды и не предназначены для использования в качестве изделий для питьевой воды.

Это устройство предназначено для установки с низким уровнем опасности, когда в системе горячего водоснабжения не используются высокоопасные химические вещества. Также это устройство разработано специально для питательной линии котла. Текст предложения был исправлен как таковой.

Эти изделия защищают систему питьевого водоснабжения от малоопасного противотока из подающих линий котла.Они также обеспечивают соответствующее минимальное давление в системе рециркуляции горячей воды отопления с помощью встроенного редукционного устройства, когда давление подачи выше, чем давление в системе рециркуляции.

2021

2021 UPC код, глава 6, Таблица 604.1

Пересмотреть таблица следующим образом:

Таблица 604.1

Материалы для строительства и распределения воды и воды

78

40138

9078

82

82

2

Ссылка на сумму

Материал

9078

PEX

X

X

ASTM F876, ASTM F877, CSA B137. 5,

AWWA C904 1

ASSE 1061, ASTM F877, ASTM F1807, ASTM F1960, ASTM F1961, ASTM F2080, ASTM F2159, ASTM F2735, CSA B137,5

(порции таблица не показана, не меняйте.)

Обоснование сторонника:  ASTM F877 не является стандартом для труб. Начиная с издания стандарта 2011 года, ASTM F877 больше не применяется к «трубкам» для классификации или испытаний. К вашему сведению, раздел классификации стандарта 2011 года теперь выглядит следующим образом:

5.Классификация

5.1 Фитинги — в этой спецификации классифицируются фитинги, включая коллекторы, предназначенные для использования в системах с трубками PEX, по максимальной температуре непрерывного использования, которая должна составлять 180° F (82° C), и по номинальным размерам от 1/8 дюйма до 6 мм. дюймов на основе устойчивости к разрывному давлению, устойчивому гидростатическому давлению, способности к давлению при избыточной температуре и термоциклированию. Фитинги должны быть совместимы с трубками, изготовленными в соответствии с требованиями Спецификации F876.

Это тот случай, когда стандарт, который когда-то применялся, претерпел радикальные изменения и больше не подходит в качестве стандарта для труб.

2021

2021 Код УПЦ, Глава 6, Таблица 604.1 и Таблица 1701.1

Пересмотреть таблица следующим образом:

Таблица 604.1

Материалы для строительства поставки и водопровода Трубопровод и фитинги

2

Ссылаченные стандартные (ы) Труба

9076

, CSA B137.10, ASTM F2262

Материал

Строительная труба и фитинги

Управляющая труба воды и фитинги

Указанные стандартные (ы) Фитинги

PEX

X

X

ASTM F876, CSA B137. 5,

AWWA C904 1

, ASSE 1061, ASTM F877, ASTM F1807, ASTM F1960, ASTM F1961, ASTM F2080, ASTM F2159, ASTM F2735, CSA B137.5

PEX -Al-Pex

x

ASTM F281, ASTM F1974, ASTM F2434, CSA B137.10

(Части таблицы, которые не показаны, не изменяются.)

Таблица 1701.1

40

82

Приложение

Ссылающиеся раздела

ASTM F1961-2009 -2009

Металлические механические холодильные вспышки Компрессионные фитинги с дисковой пружиной для сшивающихся полиэтилена (PEX) трубки (снят)

70782

Таблица 604. 1

ASTM F2262-2009

Кросс-кросс-полиэтилен / алюминиевый / сшитый полиэтилен трубки OD SDR9

(снят)

(снят)

Трубопровод, пластик

Таблица 604.1

Обоснование заявителей: Предлагаемая модификация удаляет ссылку на ASTM F1961 и ASTM F2262, поскольку распространитель отозвал стандарты.

2021 Кодекс UPC, глава 6, раздел 606.8

Добавить новый текст следующего содержания:

606.0 Клапаны.

606.8 Обратный клапан Требуется.  Все системы, в которых вода циркулирует с помощью насоса или другого механического устройства или метода, должны иметь обратный клапан (клапаны) или аналогичное устройство (устройства), установленные таким образом, чтобы обеспечить направление потока.

Обоснование кандидата:  На многих водонагревателях установлены циркуляционные насосы.Нет необходимости в наличии обратного клапана или другого метода для обеспечения правильного направления потока. Эта проблема будет только усугубляться по мере установки большего количества циркуляционных насосов в результате усилий по экономии зеленой воды. Язык также позволяет использовать более одного обратного клапана или устройства.

Мои комментарии:  Многие установки с небольшим циркуляционным насосом и без обратного клапана сталкиваются с обратным потоком, потому что циркуляционный насос горячей воды для бытового потребления обычно расположен в самой холодной части циркулирующего трубопровода горячей воды, который находится на возврате горячей воды. трубопровод непосредственно перед подключением к входу подачи холодной воды к водонагревателю.

В больших зданиях, где нет обратного клапана после циркуляционного насоса, в ответвлениях ГВС возле циркуляционного насоса часто наблюдается реверс потока через циркуляционный насос. Путь наименьшего сопротивления может проходить обратно через циркуляционный насос и к близлежащему ответвлению горячей воды, которое течет, а не через длинный путь горячей воды, который включает смесительные клапаны водонагревателя (водонагревателей) и распределительный трубопровод горячей воды перед возвратом. к водонагревателю через трубу возврата горячей воды и циркуляционный насос.

Если на нагнетании насоса нет обратного клапана, холодная вода может следовать по пути наименьшего сопротивления и течь из кранов горячей воды в ответвлениях ближе к концу циркулирующего контура горячей воды. Многие циркуляционные насосы для горячей воды имеют дробную мощность, что позволяет воде течь в обратном направлении через циркуляционный насос. Это устраняется установкой обратного клапана на выпуске циркуляционного насоса, гарантирующего, что холодная вода не будет течь в обратном направлении через возвратную трубу горячей воды к близлежащим приборам.

Хотя это изменение кода не требуется, было бы неплохо установить датчик температуры на выходе циркуляционного насоса, чтобы иметь возможность видеть температуру возврата горячей воды. Температура возврата горячей воды должна поддерживаться на пару градусов выше температуры роста бактерий Legionella , равной 122 F. Это приводит к тому, что вся система распределения горячей воды находится выше 120 F, поэтому все ограничители максимальной температуры клапана ванны и душа должны быть настроены на соответствующую коду и безопасную температуру ниже 120 F.

Мне нравится устанавливать смесительный клапан, активируемый температурой, на водонагреватель и настраивать его таким образом, чтобы в непиковые часы температура обратной горячей воды после циркуляционного насоса горячей воды составляла около 124 F (124 F). способствовать росту бактерий. Затем можно отрегулировать поворотные ограничители максимальной температуры ванны-душа и установить термостатические ограничители температуры на ванных, гидромассажных ваннах и других приборах, требующих безопасной температуры для мытья или личной гигиены.

Кроме того, я предпочитаю устанавливать ограничитель максимальной температуры на клапанах для ванны и душа в пределах от 110 до 112 F или по мере необходимости, чтобы обеспечить дополнительный уровень защиты от ожогов. Согласно исследованию ожогов ошпариванием, проведенному врачами Гарвардского медицинского колледжа, взрослые мужчины могут получить волдыри второй степени за 4,8 минуты при температуре 120 F. У женщин, детей и пожилых людей кожа будет тоньше, чем у взрослого мужчины, и они могут обжечься еще быстрее. .

Статья, опубликованная и представленная на конференциях Американского общества инженеров-сантехников и Американского общества инженеров-сантехников в конце 1990-х гг.Д. Байнум показывает, что дети могут получить ожоги волдырями второй степени за 1,2 минуты при температуре 120 F. При 110 F ребенку потребуется 2,5 часа, чтобы получить ожог волдырями второй степени, исходя из соотношения толщины кожи взрослого. ребенку. По этой причине намного безопаснее установить ограничители как можно ниже, чтобы обеспечить комфортную температуру душа около 110 F.

Термостат на водонагревателе никогда не следует использовать для регулировки конечной температуры в приборах. Кодексы ранее запрещали эту практику в целях защиты от ожогов. Это произошло по многим причинам, в том числе термостат на накопительном водонагревателе может позволить температуре подняться на 20-30 градусов выше заданного значения при определенных условиях использования.

Формулировка, запрещающая термостату водонагревателя быть конечной температурой, чтобы предотвратить ошпаривание светильников, была устранена, когда появились предложения по изменению кода для стандарта ASSE 1084 для водонагревателей в точках использования, которые ограничивают температуру горячей воды. Формулировка, запрещающая термостату водонагревателей контролировать температуру в светильниках, должна быть восстановлена ​​вместе с исключением для водонагревателей, соответствующих ASSE 1084 или 1085, когда они устанавливаются в месте использования.

Однако водонагреватели, соответствующие стандарту ASSE 1082 и являющиеся нагревателями исходной воды, были включены в эти предложения по изменению кода. При большом перепаде температуры в системе горячего водоснабжения точный контроль температуры во всех точках потребления одновременно невозможен с помощью водонагревателя с ограничением температуры ASSE 1082.

Я видел здания, в которых температура горячей воды, выходящей из водонагревателя, и температуры обратной горячей воды падала на 40 градусов.Температура у самого дальнего светильника будет примерно на 20 градусов ниже, чем температура на выходе из водонагревателя. Хотя это не лучший дизайн, это реальность.

Температура на светильниках возле водонагревателя может быть только на градус или два ниже температуры воды, выходящей из агрегата. Разница в температуре горячей воды на двух разных приборах, питаемых одним и тем же главным смесительным клапаном или водонагревателем с ограничением температуры ASSE 1082, предназначенным для регулирования температуры исходной воды, может достигать 20 градусов.

Таким образом, практически невозможно обеспечить одинаковую температуру для всех приборов, полагаясь только на термостат водонагревателя или главный термостатический смесительный клапан. Вот почему температуру горячей воды следует поддерживать на более высоком уровне, чтобы можно было хранить больше горячей воды для использования в периоды пикового спроса; вы получаете преимущество пастеризации системы горячего водоснабжения. Должны быть отрегулированы ограничители на арматуре для ванны и душа, а также должны использоваться устройства для закалки в месте использования, настроенные на безопасную температуру.

Примечание. Если температура в системе распределения горячей воды когда-либо изменялась каким-либо образом — например, при установке нового водонагревателя, установке ручки термостата на другую температуру водонагревателя или изменении уставки на смесительном клапане, активируемом температурой. — затем необходимо проверить и отрегулировать каждый душевой кран и предохранительный клапан в здании, чтобы обеспечить безопасную температуру горячей воды.

Это продолжающаяся серия статей, посвященная значительным изменениям в Единых правилах сантехники с 2018 по 2021 год.Он продолжится в следующем месяце.

Имеют ли водонагреватели встроенные обратные клапаны? Сантехники Чикаго

24 июня 2016 г. … Когда и где мы устанавливаем обратные клапаны? Все разговоры об обратных клапанах касались систем рециркуляции горячей воды, поэтому позвольте мне ограничить этот обзор этими системами. мнение одного подрядчика заключалось в том, что всякий раз, когда у вас есть система рециркуляции, вам нужен обратный клапан. Другой подрядчик сказал …

Международный жилищный кодекс 2012 года (P2903.4.2) требует установки расширительного бака на баке горячей воды, где тепловой …

Это стало возможным благодаря новому встроенному обратному клапану … процессы имеют …

May Сантехника Содержание Местные профессионалы, которых вы добавляете Вода и образ жизни Вне поиска Принадлежит семье и несет ответственность за такие болезни, как Исследование предлагает новый метод для
Почему сантехника важна для общественного здравоохранения и благосостояния Содержание Комментарии команды costhelper Разработать и практиковать Другие люди были Медь — лучший выбор. Общество распространяет. Работают ли водонагреватели на электричестве. Содержание
Как использовать безрезервуарный водонагреватель.гибрид безрезервуарной воды и образа жизни. магазин Не зря Нужен. не производят С накопительной водой

Терморасширительные баки обычно устанавливаются вместе с накопительными водонагревателями, но каковы требования к безбаковым водонагревателям и терморасширительным бакам?

Это также признак того, что внутренняя часть вашего водонагревателя начинает разрушаться. — Ваш водонагреватель громко трещит или хлопает. Это признак того, что мог образоваться осадок… самое время проверить водонагреватель.Рекомендуется …

19 января 2016 г. … В закрытой системе (в которой обратный клапан делает ваш трубопровод закрытой системой) расширительное устройство является обязательным, иначе давление воды поднимется до 140-150 фунтов на квадратный дюйм, что вызовет сброс … Это вряд ли соответствует норме, если только по той причине, что у вас есть запорный вентиль между ним и водонагревателем.

Экономьте на подарочных наборах EcoSMART. Бесплатный самовывоз из магазина.

У меня проблема с клапанами горячей воды, которые не закрываются. У нас городская вода… Когда он отрезал клапан, он показал мне внутреннюю часть, на которой скопилась грязь (?), и сказал, что это от водонагревателя.С новым …

Найдите предложения по воде с обратным клапаном в грубой сантехнике на Amazon.

Сообщение «Встроены ли водонагреватели в обратные клапаны» впервые появилось на Plumbers Chicago.

Источник: http://www.plumbers-chicago.info/do-water-heaters-have-built-in-check-valves/

.

Нравится:

Нравится Загрузка…

Родственные

Код Требования к тепловому расширению

Требования Кодекса по контролю теплового расширения в бытовых системах водяного отопления

Деннис М.улица


При установке двойных обратных клапанов и обратных клапанов в счетчики воды они изолируют хозяйственно-бытовую водопроводную систему от попадания загрязненной хозяйственно-питьевой воды в коммунальный водопровод. Поскольку они так хорошо выполняют свою работу, эти устройства с обратным потоком могут способствовать тепловому расширению, что может вызвать серьезные проблемы.
Типовая система водяного отопления В типичной системе бытового водоснабжения часть воды используется в линиях холодного водоснабжения. Некоторое количество воды может использоваться во вторичной «закрытой» системе трубопроводов, изолированной от водопроводной системы питьевого водоснабжения, которая соединяется с бойлером для горячей воды. Эта система трубопроводов обычно заполняется один раз, и вода используется снова и снова только в качестве среды для передачи тепла.

Наибольшее потребление питьевой воды в домашних условиях обычно приходится на горячую воду для купания, стирки и мытья посуды. Вода в системе ГВС нагревается водонагревателем – газовым, масляным, электрическим или косвенным. Водонагреватель, в отличие от системы водогрейного котла, использует непрерывную подачу пресной воды.

При нагреве воды или при «восстановлении» воды водонагревателем горячая вода забирается со скоростью, определяемой потребностью водохозяйственных приборов.Когда горячая вода уходит из системы через краны, душевые лейки или приборы, свежая холодная вода из городской магистрали поступает в нагреватель, где она нагревается для дальнейшего использования. Как правило, водонагреватель в доме нагревает воду два или три раза в день.

При нагревании вода увеличивается в объеме на три-четыре процента в зависимости от начальной и конечной температуры. Если нет спроса на горячую воду, расширенному объему воды некуда деваться. Поскольку вода практически несжимаема, расширенная вода не может быть размещена в жесткой системе трубопроводов, по которой она проходит, и поэтому она может действовать как гидравлический таран, увеличивая давление до потенциально опасных уровней.

Открытые системы В те дни, когда не было предотвращения обратного потока, расширенная вода действительно имела место быть. . . обратно в городскую магистраль, смешиваясь с огромным количеством холодной воды, где ее можно было легко разместить. В то время системы горячего водоснабжения были «открытыми», потому что они были «открыты» для магистрали города.

При установке двойного обратного клапана или обратного клапана с водомером или без него превентор обратного потока становится эффективным «невозвратным» барьером, делая систему «закрытой».Расширенная вода не может вернуться в городскую магистраль, поэтому в периоды восстановления водонагревателя, когда нет забора горячей воды, расширенный объем воды может вызвать повышение давления до тех пор, пока предохранительный клапан нагревателя, обычно установленный на 150 фунтов на квадратный дюйм, не хлопнет и не сработает. горячая вода сливается через слив предохранительного клапана.

Первым признаком проблемы теплового расширения является телефонный звонок от клиента, который рассержен тем, что предохранительный клапан его водонагревателя постоянно проливает горячую воду. Однако возможная ответственность, с которой сталкивается Управление водного хозяйства, гораздо серьезнее, чем потребитель, недовольный растратой воды.Чего заказчик, управление водоснабжения и даже многие сантехники не осознают, так это того, что задолго до того, как сработает предохранительный клапан на 150 фунтов на квадратный дюйм, на водонагреватель, фитинги, приспособления, приборы и систему трубопроводов на регулярно… два-три раза в день.

Проблема Проблема В «старые добрые времена», до появления контроля перекрестных соединений, расширенная вода, которая превышала мощность водонагревателя, стекала обратно в городскую магистраль, где она легко рассеивалась.Но сегодня, при установке обратных клапанов, счетчиков воды с обратными клапанами и/или редукционными клапанами без байпаса, расширенная вода из водонагревателя не может вернуться в городское водоснабжение. Сейчас это закрытая система, и расширенной воде некуда деваться.

Поскольку вода не сжимаема, в водонагревателе и системе трубопроводов создается быстрое и опасное повышение давления, подобное гидравлическому тарану. Уставка предохранительного клапана быстро достигается, и предохранительный клапан открывается, сливая воду из водонагревателя.

Предохранительный клапан может срабатывать один или два раза в день, что не только расточительно, но и опасно. Клапан T&P предназначен только для аварийного управления, а не для рабочего управления, и эта непрерывная работа может привести к преждевременному выходу клапана из строя. Чего большинство людей не осознает, так это того, что опасные условия могут возникнуть во время теплового расширения задолго до того, как сработает предохранительный клапан. Внутреннее давление, повторяющееся во время периодов восстановления, может разрушить центральный дымоход газового водонагревателя, создав опасное присутствие смертельно опасного угарного газа или даже взрыв водонагревателя.

Решение Лучшим решением проблемы теплового расширения является регулирование создаваемого им давления в пределах нормального, безопасного рабочего диапазона, значительно ниже аварийной настройки предохранительного клапана. Этого можно добиться, установив расширительный бак, который позволит происходить тепловому расширению, но не вызовет опасного повышения давления.

Расширительный бак содержит герметичную сжимаемую воздушную подушку, которая будет сжиматься при тепловом расширении, обеспечивая пространство для удержания и хранения дополнительного объема расширенной воды.Когда в системе используется горячая вода, воздушная подушка под давлением нагнетает горячую воду обратно в систему для использования. . . не тратить.

Опасность неконтролируемого теплового расширения Насколько опасно? Документально подтверждено, что неконтролируемое и неконтролируемое тепловое расширение может привести к разрыву трубопроводов и фитингов, выходу из строя электромагнитных клапанов, уплотнительных колец и поплавковых клапанов и даже значительно сократить срок службы самого водонагревателя. Мы видели газовые водонагреватели, выведенные из эксплуатации с обрушившимися центральными дымоходами.Просто подумайте об ответственности за отравление угарным газом, пожары в домах, вызванные выкатыванием пламени, или катастрофический взрыв водонагревателя.

Производители водонагревателей признают ответственность. Большинство крупных производителей водонагревателей предупреждают клиентов, что если водонагреватель установлен в доме, защищенном устройством предотвращения обратного потока и без обеспечения контроля давления при тепловом расширении, возникнут опасные условия давления, которые могут угрожать жизни и имуществу. Фактически, один крупный производитель сообщил, что при установке в доме с защитой от обратного потока и без утвержденного контроля давления теплового расширения ожидаемый срок службы его нового водонагревателя составляет всего от шести до тринадцати месяцев, а гарантии на него автоматически становятся недействительными.

Решение проблемы теплового расширения Каково решение проблемы теплового расширения? Если Управление водного хозяйства не делает ничего для обеспечения надлежащего контроля теплового расширения, домовладелец или его неосведомленный обслуживающий персонал может приступить к своему собственному решению. После двух-трех замен постоянно работающего предохранительного клапана, ошибочно полагая, что предохранительный клапан неисправен, он может попробовать очевидное решение — заткнуть сливное отверстие предохранительного клапана, привязать рычаг вниз или полностью снять его.Это не очень хорошее решение и фактически усугубляет проблему. Хотя он, возможно, предотвратил видимую неисправность системы (например, капание горячей воды), он снял единственное имеющееся у него предохранительное устройство, а его водонагреватель стал потенциальной бомбой в его подвале или подсобном помещении.

Другим «решением», к которому могут обратиться люди, является установка второго предохранительного клапана, подключенного к постоянному дренажу, настроенного на сброс при более низком уровне давления, чтобы защитить систему от давления теплового расширения. Это тоже не лучшее решение.Этот предохранительный клапан является предохранительным устройством, и в идеале его никогда не нужно использовать. Здравый смысл и экономия воды подсказывают, что надлежащий контроль теплового расширения не должен приводить к постоянным потерям горячей воды. Представьте себе последствия потери от одного до полутора галлонов воды каждый день в муниципальном трубопроводе, обслуживающем 200 000 домов.

Очевидным решением проблемы теплового расширения является то, как водопроводно-канализационная и отопительная промышленность успешно эксплуатирует системы водяного отопления в течение 100 лет.. . с мембранным баком под давлением.

Терморасширительный бак под давлением Обычная конструкция терморасширительного бака для системы горячего водоснабжения включает герметичную воздушную камеру, предварительно нагнетаемую до давления подачи в водонагреватель и отделенную от системной воды гибкой диафрагмой, установленной для предотвращения поглощения и потери воздуха. в воду системы. Водяная сторона имеет отдельный жесткий полипропиленовый вкладыш, скрепленный со стенками бака от коррозии из-за агрессивной воды.Полипропиленовые вкладыши успешно используются в напорных баках систем водоснабжения уже 40 лет.

Терморасширительный бак установлен на линии подачи к отопителю. Поскольку он находится под предварительным давлением для подачи давления, вода не может попасть в бак. Когда вода нагревается, расширенная вода нагнетается в бак, изгибая диафрагму вниз, сжимая герметичную воздушную подушку. Когда воздушная подушка сжимается, ее давление увеличивается. Когда горячая вода, хранящаяся в баке, возвращается в систему для использования.Вода не тратится впустую, и на ее нагрев не тратится энергия.

Зная отношение объема воздуха к увеличению давления, размер резервуара можно подобрать таким образом, чтобы ограничить увеличение давления до любого желаемого безопасного предела. После завершения восстановления конечное давление будет на уровне значительно ниже настройки предохранительного клапана. Например, 4-галлонный терморасширительный бак со стандартной предварительной заправкой будет безопасно выдерживать тепловое расширение в водонагревателях объемом до 120 галлонов при температуре воды для бытового потребления 160 градусов F (71 градус C) и подаче до 80 фунтов на квадратный дюйм. давление.

Терморасширительный бак представляет собой недорогое, простое в установке устройство, которое решает проблемы теплового расширения и обеспечивает безопасную подачу воды в дома, оборудованные устройствами предотвращения обратного потока.

Все национальные нормы по кроссовым соединениям, включая Единый сантехнический кодекс (издание 1991 г.), теперь содержат требования по обеспечению одобренного устройства контроля теплового расширения.

Все местные органы управления водоснабжением и водоснабжающие компании, на которых возложена обязанность по внедрению и обеспечению соблюдения правил предотвращения обратного подпора, должны следить за тем, чтобы местные правила содержали формулировки типовых кодов об обязательных требованиях по предотвращению теплового расширения.Это должно быть сделано для защиты жизни и имущества водопользователя и, что не менее важно, для устранения возможной ответственности поставщика воды за ущерб от неконтролируемого теплового расширения.
