Обустройство котельной в частном доме

Отопление частного дома – одно из самых важных условий комфорта. Поэтому о котельной нужно подумать задолго до того, как строители завершат отделочные работы. В частном доме, где нет возможности подключиться к централизованной системе отопления, владельцыобустраивают собственные котельные. В зависимости от установленного типа агрегата, дом отапливать можно: дровами, углем, газом, дизелем, пеллетами.

Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только является залогом комфортной температуры в частном доме даже в самые сильные зимы, но и уберегает вас от различных поломок и происшествий, в том числе опасных для жизни и имущества. Кроме того, правильный монтаж отопления коттеджа и горячего водоснабжения избавит вас в будущем от проблем с приемками, проверками, согласованиями и прочими бюрократическими процедурами.

Однако для эффективной работы оборудования необходимо периодическое обслуживание котельной на постоянной основе.

На сайте Энергосервиса специалисты помогут вам с проектированием, монтажом и обслуживанием технологического оборудования.

Для установки отопительного оборудования часто требуется отдельное помещение, которое называют топочной, бойлерной, но чаще — котельной. Для бесперебойного функционирования отопительной системы в первую очередь следует обратить внимание на выбор теплового оборудования, соответствующего всем нормам и требованиям.

Описание и состав котельной в частном доме

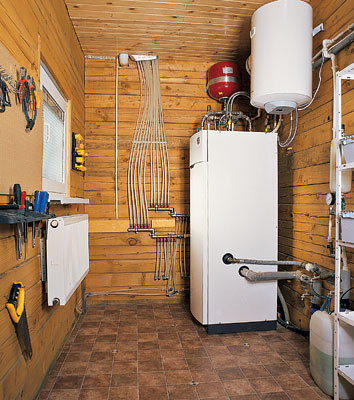

Обустройство котельной в частном доме

Частная котельная, топочная или бойлерная представляют собой отдельное помещение, предназначенное для размещения отопительного или водогрейного газового оборудования с любой мощностью в пределах 350 кВт. Согласно норм потребность в наличии в проекте дома отдельного нежилого помещения возникает при мощности котла ≥ 60 кВт.

При мощности ≥150 кВт котельная размещается исключительно на первом или цокольном этаже, пристройке или отдельном здании. В помещении котельной располагается как основное (котел, бойлер), так и вспомогательное оборудование, включая:

  • Группу безопасности с обязательными предохранительными клапанами и расширительным бачком.
  • Распределительные коллекторы, регулирующие параметры теплоносителя в многоконтурных системах обогрева разного типа.
  • Дымоход и вытяжные системы, элементы принудительной вентиляции.
  • Устройства принудительной циркуляции теплоносителя.
  • Системы контроля загазованности помещения, устанавливаемые в обязательном порядке в пристройках, подвалах или цокольных котельных при любой мощности или при превышении производительности оборудования свыше 60 кВт во всех остальных случаях.

При наличии свободного пространства в котельной может устанавливаться другое оборудование (громоздкая бытовая техника, системы фильтрации, тепловые аккумуляторы, бойлеры электрического нагрева) и монтироваться электрический щит. Вне зависимости от числа и тепловой мощности размещаемого оборудования стены, полы и потолки котельной закладываются и отделываются невозгораемыми материалами.

К обязательным отличиям газовой котельной от других хозяйственных помещений также относят:

• Наличие дымохода для вывода продуктов сгорания. При мощности газового оборудования в пределах 30 кВт уходящие газы разрешается выводить через стены котельной, во всех остальных случаях дымоход проходит сквозь крышу с минимальным количеством колен.
• Наличие труб подвода воды для котла или бойлера и канализационных коммуникаций для обеспечения аварийного или планируемого слива теплоносителя.
• Организацию достаточного естественного и принудительного вентилирования.

• Наличие форточки для аварийного проветривания и естественного освещения котельной.

В зависимости от типа и способа расположения на участке все котельные в частных домах разделяются на внутренние (котел устанавливается на кухне или в любом подходящем нежилом помещении дома, за исключением ванны), пристроенные или отдельные.

Нормы обустройства котельных

Общие требования к устройству газовых котельных

Хорошей новостью для тех, кто хочет поставить в своем доме маломощный газовый котел (до 30 кВт) является тот факт, что СНиП не требуют для него отдельной топочной комнаты. Поэтому спокойно ставьте его на кухне, соблюдая следующие нормативы:

  • Площадь помещения не меньше 15 м2;
  • Высота потолка не ниже 2,2 метра;
  • Приточно-вытяжная вентиляция помещения;
  • Площадь остекления на 1 м3 объема кухни должна быть не менее 0,3 м2;
  • Окно котельной обязательно должно быть с форточкой;
  • В стене над полом или в нижней части двери должны быть воздухозаборные отверстия (общая площадь не менее 0,025 м2), обеспечивающие постоянный приток воздуха;
  • Котел должен стоять у стены из негорючего материала (минимальная дистанция — 10 см).

Если в помещении нет стен из негорючих материалов, то правила допускают установку  котла на оштукатуренную деревянную стену. Только ее нужно обязательно закрыть теплоотражающим экраном из листового металла. Для газового котла, мощностью более 30 кВт требуется отдельная топочная комната. Требования к ее обустройству зависят от расположения. Рассмотрим два наиболее распространенных варианта.

Общие требования к котельной с твердотопливным котлом

При обустройстве подобных помещений необходимо учитывать следующее:

  • Минимальная площадь топочной — 8 м2. Объем пристройки должен составлять не менее 15 м3 + 0,2 м3 на каждый киловатт мощности системы отопления.
  • Высота потолка — как минимум 2,5 м.
  • Расстояние от фронтальной части котла до противоположной стены — от 2 м.
  • Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
  • В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м2 остекления на каждый 1 м3 объема топочной.
  • Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч. Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.
  • Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности. Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
  • Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы. Система принудительной вентиляции обустраивается из расчета 8 см2 сечения канала на каждый киловатт мощности оборудования.
  • Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
  • Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ. Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.

Общие требования к отдельно стоящей котельной

Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно.

Существуют определенные требования, предъявляемые к таким котельным:

  •  Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
  • У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
  • Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.

Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней. Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья.

Требования к дымоходу и вентиляции котельной

Требования к дымоходу и вентиляции котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

  • дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
  • в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
  • каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
  • если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
  • рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.
Требования к дымоходу и вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

  • вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
  • необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м3, то за час в нее должно поступить 45 м3 воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
  • для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
  • если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см2 площади вентиляционного отверстия;
  • при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
  • принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

Виды котлов для котельной

По типу топлива котлы бывают:

  • газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
  • на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
  • на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
  • электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

  • настенные;
  • напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Обслуживание котельных в частном доме

Однозначного ответа, как часто необходимо обслуживание котельных, нет – это решение зависит от хозяина дома. Благодаря своевременным осмотрам и профилактическим мероприятиям повышается ресурс системы, исключаются аварийные ситуации. Осмотры специалистом гарантируют безопасность системы отопления, ее бесперебойную работу и сохранение высокого КПД котельного оборудования. Система отопления частного дома имеет сложную конструкцию, поэтому периодической проверке должны подвергаться не только котлы, но и трубопроводы, клапаны, фильтры, насосы, задвижки, вентиляция.

Многие специалисты по монтажу и ремонту котельного оборудования советуют проводить плановые осмотры дважды в год: до и после отопительного сезона. В зимний период система отопления будет испытывать большие нагрузки. Важно, чтобы она не подвела в самый неподходящий момент, не вышла из строя. Необходимо проверить работу автоматики, фильтров, насосов и другого оборудования, оценивают возможность протечек. Также, проводится замена некоторых деталей, которые отслужили свой срок или выработали ресурс.

Котельное оборудование для частного дома • Абсолют Мастер

Обеспечение эффективного обогрева и горячего водоснабжения во многих частных домах, включая загородное жилье, начинается с проектирования автономной котельной.

Этот вариант отличается наибольшей энергоэффективностью и обеспечивает равномерное распространение тепла по всему зданию при условии, что котельное оборудование для частного дома правильно подобрано и смонтировано. Рассмотрим основные нюансы, которые нужно учесть при обустройстве котельной.

Назначение котельной

В состав любой индивидуальной котельной входит целый спектр оборудования и комплектующих, которые в комплексе образуют единую систему, используемую для обогрева жилья и обеспечения его горячей водой. Установка таких систем необходима в случае:

  • Невозможности подключения к централизованной отопительной системе ввиду значительной удаленности дома от магистрали.
  • Желания самостоятельно регулировать температуру, уменьшая ее с целью снижения финансовых затрат или, наоборот, увеличивая интенсивность обогрева для создания комфортной обстановки во внутренних помещениях во время сильных морозов.

Отсутствие подключения к централизованной системе удобно не только тем, что можно регулировать все параметры отопительного процесса (температура, время и прочее), но и тем, что эффективность работы оборудования не зависит от перебоев с газоснабжением или от других факторов.

Особенности монтажа

Главным элементом любой автономной отопительной системы является котел. Это оборудование представлено широким спектром установок, которые работают на различных типах топлива, и имеют индивидуальные особенности и нюансы монтажа. В частности, для обустройства большей части котельных (исключая электрические системы и газовые котлы мощностью менее 30 кВт) выделяется отдельное помещение или их монтаж выполняется в нежилых комнатах, которые имеют достаточную площадь и обустроенную в соответствии с нормативами вентиляцию. По способу установки выделяют две разновидности оборудования: напольное и настенное. Монтаж напольных установок требует обустройства фундамента и использования специальных подложек, а крепление настенных моделей сопровождается использованием специальных экранов из негорючих материалов.

Виды

В зависимости от используемого топлива, котлы делят на следующие виды:

  • Газовые. Эта категория оборудования работает на природном или сжиженном газе и, ввиду доступных цен на топливо, наиболее востребована при обустройстве автономных отопительных систем.
  • Твердотопливные. Еще одним популярным вариантом являются твердотопливные установки, функционирующие на различных типах сырья (дрова, уголь, кокс, торф и прочее).
  • Дизельные. Котлы, которые работают на дизельном топливе, применяют нечасто, поскольку они недостаточно экологичны и чрезмерно дороги в обслуживании.
  • Электрические. Наиболее безопасный и простой в реализации вариант, в числе преимуществ которого можно выделить высокий уровень КПД, простоту в обслуживании и использовании. В числе недостатков: большой расход электроэнергии и зависимость оборудования от системы энергоснабжения.

Учитывая, что проект создания системы отопления в частном доме в большинстве случаев предусматривает обустройство газовых или твердотопливных котельных, рассмотрим эти варианты более детально.

Газовые котельные

Наиболее выгодным с финансовой точки зрения вариантом отопления является использование газового оборудования, при котором в качестве источника топлива используется естественный газ, получаемый при присоединении к центральной магистрали. Если такая возможность отсутствует, то в качестве энергоносителя можно применять сжиженный газ, но это обойдется несколько дороже.

Стоит отметить, что эффективность обогрева при использовании любого из вариантов очень высока, благодаря чему именно газовые котельные по востребованности опережают системы, функционирующие на других типах топлива.

При проектировании котельной газового типа обязательно учитывается ряд требований, в частности:

  • Котлы, имеющие мощность менее 30 кВт, можно размещать в комнатах жилого здания, например в кухне. При использовании оборудования большей мощности (30-200 кВт) под котельную выделяется отдельное помещение, а установки с параметрами свыше 200 кВт устанавливают в обособленном от дома строении.
  • Размещается котельная строго на первом этаже в помещениях с площадью от 15 кубометров и более. Если же котел размещается не в отдельной комнате, а в нежилом эксплуатируемом помещении, например, в кухне, то минимальные требования по площади увеличиваются в два раза.
  • Огнестойкость отделочных материалов в помещении котельной должна иметь параметры от 0,75 ч и более, что характерно для кафеля или штукатурки хорошего качества. Также обязательно обустройство эффективной проточной вентиляции.
  • Котел устанавливается на специальную подложку, которая должна размещаться по всему периметру, выступая за края оборудования на расстояние от 10 см. От различных предметов мебели котел удаляют как минимум на 700 мм.

Установку оборудования рекомендуется выполнять на подиум с высотой 200 см, заливка которого выполняется обособленно от фундамента. Полы помещения отделываются огнестойкими материалами: кафельной плиткой, цементной стяжкой и прочими. Котельная, которая расположена в отдельном здании и оснащена котлами высокой мощности, не должна иметь общих стен с домом.

На твердом топливе

Рост цен на газовое топливо спровоцировал повышение интереса к проектированию котельных с твердотопливными котлами. Для обеспечения нормальной работоспособности такого оборудования необходимо, чтобы диаметр патрубка котла и дымохода полностью совпадали. Дополнительным требованием является качественная вытяжная вентиляция в котельной и стены, имеющие слой штукатурки от 3 см. Перед установкой котла на пол под его основание укладывают стальной лист.

Устройство котельных

Основные требования к оборудованию зависят от того, что предусматривает проект: создание котельной непосредственно в жилом здании или за его пределами, в отдельном сооружении. В частности, при использовании ряда установок в доме может потребоваться обустройство дополнительной звукоизоляции, которая позволит снизить уровень шума от работы наддувной горелки или других элементов мини-комплекса.

С точки зрения практичности, удобства и безопасности лучшим вариантом является проектирование котельной в отдельном здании, но на этапе реализации такая система потребует внушительных финансовых вложений.

Комплектация котельной, как правило, не зависит от ее размещения или типа используемого топлива, поэтому большая часть систем включает следующие элементы:

  • Отопительный котел.
  • Расширительный бак.
  • Водонагреватель.
  • Распределительные коллекторы.
  • Систем, отвечающих за подпитку и безопасное использование установок.
  • Трубных систем, запорной арматуры.

Отопительные котлы

Главным оборудованием, отвечающим за воспроизводство тепла, являются отопительные котлы. Выделение тепла происходит за счет сгорания топлива, в результате чего осуществляется нагрев теплоносителя. В большинстве котельных в качестве теплоносителя используется вода, которая поступает в систему отопления и в бойлер, являющийся источником горячего водоснабжения.

Баки и коллекторы

Важную функцию в системе выполняют расширительные баки, которые предупреждают возникновение избыточного давления при нагреве теплоносителя, тем самым снижая риск разрыва труб и возникновения аварийной ситуации. Нормальная циркуляция воды в конструкции котельной и ее равномерное распределение между всеми основными узлами (радиаторы, водонагреватель, конструкция «теплый пол») обеспечивается установкой распределительных коллекторов.

Дымоходы и системы безопасности

Различные вещества, выделяемые в процессе сгорания топлива, несут угрозу безопасности и здоровью обитателей дома, поэтому для их отвода из внутренних помещений и обеспечения нормального функционирования котла выполняется монтаж дымоходов.

Не менее важные функции выполняет система, отвечающая за безопасное использование котельной и ее своевременную подпитку для предупреждения ухудшения напора. При ее правильном обустройстве в конструкции поддерживается стабильное давление.

Автоматика и арматура

Циркуляция теплоносителя в системе невозможна без обустройства системы труб и применения запорной арматуры, а слаженное функционирование оборудования и регулировка его рабочих процессов (включение/отключение, параметры температуры и прочее) без участия пользователя обеспечивается за счет установки и настройки автоматики.

Создание энергоэффективной, безопасной и долговечной котельной в частном доме является сложным процессом, поскольку при реализации проекта необходим не только опыт, но и хорошие знания норм и правил, предъявляемых к их обустройству.

Компания «Абсолют Мастер» предоставляет полный спектр услуг по следующим направлениям:

  • Котельные. Наши специалисты обеспечивают подбор оборудования, его поставку на объект, выполняют монтаж, настройку и запуск системы, обеспечивают гарантийное обслуживание, ремонт и сервис котельных.
  • Отопительные системы: выполняем подбор и установку различного оборудования, от радиаторов, до обустройства водяных «теплых полов».
  • Горячее и холодное водоснабжение: распределение воды от котельной к различным точкам водоразбора (водонагреватели, санузел и прочее).
  • Обслуживание котлов и котельных.
  • Реализация высококачественных запчастей для котлов.

Для получения дополнительной информации и консультации по вопросам котельного оборудования и создания котельных систем, свяжитесь с компанией «Абсолют Мастер» через форму на официальном сайте или по контактному телефону.

: Use of undefined constant php — assumed ‘php’ (this will throw an Error in a future version of PHP) in

Какую котельную выбрать для частного дома: виды котельных установок и оборудования, требования, мощность, устройство, снип

Загородные дома, коттеджи приобретают всё большую популярность. Одной из важнейших проблем здесь становится его отопление. Обогрев дома зависит от того, насколько часто вы собираетесь его посещать. Если вы намерены здесь жить или хотя бы раз в неделю появляться в нём со всем семейством, либо с друзьями — необходима система отопления или, проще говоря, котельная. Лучше, конечно, решить вопрос котельной для загородных домов еще на стадии проектирования жилья.

Обустройство котельной, монтаж оборудования — довольно специфическая работа, поэтому лучше доверить ее специалистам. Однако проектировщики и монтажники всё равно захотят услышать ваши предложения, поэтому самые элементарные понятия нужно иметь, мы же попробуем просветить вас на этот счёт. Надо заметить, что вам всё равно нужно будет ознакомиться с действующими строительными нормами и правилами (СНиПами) по оборудованию котельных.

Мощность котельной

Перво-наперво следует определиться с мощностью котельной. Можно ориентироваться примерно на такое соотношение: одного кВт мощности котла хватает на обогрев 10 квадратных метров площади. При этом если предусматривается подача горячей воды для каких-то нужд, устройство тёплых полов и т. п., мощность котла нужно увеличивать не менее чем на 20-25%.

Далее «встаёт вопрос во мгле холодной»: на чём будет работать котельная. Поэтому признаку котлы, а, следовательно, и системы подразделяются на:

  • электрические
  • газовые
  • жидкотопливные
  • твердотопливные
  • комбинированные

Электрические котлы наиболее безопасны в противопожарном отношении, поскольку в нём нет открытого пламени, они компактны, просты в обслуживании. Однако электрокотлы «привязаны» к линиям электропередач, самое же главное — потребляют много электроэнергии, что при нынешнем уровне цен на неё делает применение их слишком дорогим удовольствием. Лучше, вероятно, применять электрокотлы как резервные.

Газовые котельные в настоящее время наиболее распространены. Котлы данного типа недороги, просты в обслуживании, занимают сравнительно немного места, по мощности сейчас выпускаются довольно разнообразные, позволяют обогревать дома большой площади, экономичны, поскольку имеют высокий КПД. К недостаткам можно отнести то, что для монтажа существуют некоторые условия и необходимо разрешение соответствующих органов, самое же главное: если рядом не проходят магистральные линии природного газа, смотри ниже.

Котельные на жидком топливе, в основном с использованием солярки или топочного мазута, строятся при отсутствии природного газа. Котлы для них по производительности и мощности сравнимы с газовыми. Жидкое топливо сейчас несколько дешевле электроэнергии (правда, имеет тенденцию к подорожанию). Недостатком является необходимость строить отдельное здание с вытяжной вентиляцией, а также склад топлива. Также эти котлы несколько сложнее в эксплуатации.

Котельные на твёрдом топливе (дрова, уголь, торф и т. п.), в общем-то, выглядят анахронизмом. Однако если нет ничего другого, то …

Комбинированные котельные могут использовать различные виды различные виды топлива. Это, пожалуй, единственный их плюс. Многотопливные котлы имеют, как правило, низкий КПД, сложны в монтаже и обслуживании.

Далее, по расположению котельные могут быть:

  • встроенные
  • выносные

Встроенная, то есть расположенная под одной крышей с жилыми помещениями котельная, конечно, удобнее. Её можно проектировать, если в доме имеются свободные помещения, например, подвал, цокольный этаж. Газовый котёл может быть установлен даже на кухне. Однако для монтажа такой котельной существует ряд ограничений по эксплуатационным, противопожарным требованиям. Тут следует внимательно изучить СНиПы, проконсультироваться со специалистами.

Для выносной котельной строится отдельное здание. К данным типам котельных относятся и блочно-модульные. Блочно-модульная котельная — это готовый агрегат заводского изготовления, полностью укомплектованный всем необходимым, поставляемый вместе с помещением. Собственно, от вас зависит выбор мощности и больше никакой головной боли. Но, цена…

На выбор оборудования котельной влияет ещё система циркуляции теплоносителя. Здесь могут быть:

  • естественная циркуляция
  • принудительная циркуляция

В котельной с естественной циркуляцией нагретая вода, как более лёгкая, стремится вверх, а остывшая, естественно, вниз. Основное преимущество таких систем — они просты, не зависят от наличия электроэнергии. В то же время такую систему невозможно применять при большой протяжённости трубопроводов, необходимы трубы большего диаметра и система дольше прогревается.

В котельных с принудительной циркуляцией теплоноситель «гоняет» по трубам циркуляционный насос. Это снимает все вышеперечисленные проблемы, однако несколько усложняет монтаж.

Вот основные критерии выбора типа котельной для загородного дома. Сопоставьте их и примите правильное решение.

Устройство котельной в цокольном этаже или подвале частного дома

Сегодня многие компании, занимающиеся малоэтажным строительством, предпочитают строить коттеджи с цокольным этажом. Такой вариант целесообразен, так как может помочь решить некоторые функциональные задачи. Здесь можно обустроить гараж, прачечную, котельную, сауну, бассейн и многое другое.

Вопрос, где оборудовать котельную для отопления частного дома, очень актуален. Если она будет находиться в цокольном этаже, то это освобождает от необходимости строить отдельное помещение для этих целей. Ещё одним плюсом такого местонахождения котельной будет то, что не будет лишней потери тепла от труб, идущих к дому, при обустройстве котельной в отдельном строении.

Однако размещение котельной в цокольном этаже возможно, только если выделенное помещение будет отвечать определённым требованиям:

  • должна быть смонтирована система приточно-вытяжной вентиляции;
  • потолки должны быть не ниже 2,5 метра;
  • перегородки помещения должны быть выполнены из огнестойкого материала;
  • объём помещения должен составлять не менее 15 куб. м.;
  • обязательно должен быть отдельный прямой выход наружу;
  • должен обеспечиваться свободный доступ ко всему оборудованию котельной.

Устройство котельной в цокольном этаже

Необходимо отметить, что система отопления это сложная инженерная конструкции, основная часть которой располагается именно в котельной. Это газовый, электрический или твёрдожидкостный котёл, расширительный бак, циркуляционный насос, теплообменник и многое другое.

Поэтому к такому вопросу как устройство котельной в цокольном этаже нужно подходить очень серьёзно. Обычно проектирование системы отопления осуществляется совместно с проектированием самого дома. При этом в проекте дома учитываются все технологические отверстия, необходимые для монтажа этой системы. Выбор котла и другого оборудования котельной так же делается на стадии проектирования и при строительстве дома сразу подготавливаются фундаменты и места для установки этого оборудования.

Котельная в цокольном этаже может доставить немало неприятностей, если заранее не позаботиться о снижении уровня шума сопровождающего работу котла и циркуляционного насоса. Системы шумопонижения предусматриваются производителями некоторых марок котлов отопления, но дополнительные меры для снижения шума не будут лишними.

Следует помнить, что котельные мощностью более 300 кВт запрещено обустраивать в жилом доме. Категорически запрещено использовать в качестве топлива сжиженный газ. Котельная в цокольном этаже частного дома обязательно должна содержаться в чистоте. Это залог длительной и безопасной работы её оборудования.

Требования к проектированию котельной — Поставщик котла EPCB Теплое напоминание

Как спроектировать котельную, чтобы сделать ее более подходящей для завода. Давайте посмотрим на Требования к проектированию котельной.

Есть три точки.

  1. Расположение котельной
  2. Планировка котельной, вспомогательного помещения и гостиной
  3. Требования гражданского строительства

Давайте посмотрим поближе.

Прежде всего.нам нужно выбрать оптимальное место для котельной.

1 Расположение котельной

Это основные факторы, определяющие место расположения котельной.

1.1 Котельная должна быть отдельной.
1.2 Нам нужно держать котельную как можно дальше от людей и зданий.
1.3 Если мы должны построить котельную соединить с другими зданиями или установить в зданиях.

Мы не можем строить его в густонаселенных местах и ​​важных локациях, прилегающих к первому этажу и следующему этажу, а также по обеим сторонам основного коридора и путей эвакуации.

Мы должны построить его на цокольном или цокольном этаже здания в зависимости от внешнего вида здания.

1.4 Не можем построить котельную в жилом доме.
1.5 Котельная пылеугольного котла.

Следует постараться впринципе освоить район с повышенными экологическими требованиями. Районы, такие как жилые, коммерческие, живописные и т. д.

1.6 Котельная котла с циркулирующим кипящим слоем
.

Нужно строить в пригороде подальше от жилых массивов.

После того, как мы выбрали место для котельной, нам нужно сделать правильную планировку интерьера котельной.

2 Планировка котельной, подсобного помещения и гостиной

2.1 Необходимо правильно оформить воздухозаборники котельной:

К компоновке воздухозаборника предъявляются следующие требования.

1) Портов доступа должно быть больше двух.

Однако, если длина котла менее 12 метров и площадь котельной менее 200 кв.Выход может быть один.

2) Независимая котельная.

Должна быть дорожка для сотрудников, ведущая на улицу!

3) Многоэтажная котельная.

Котельная должна иметь более 2 входов на этаж. На каждом этаже должна быть лестница с прямым выходом на землю.

2.2 Устройство дверей котельной.

Дверь котельной, ведущая наружу, должна открываться наружу. котельная двери работы или жизни через котельные должны быть в котельную открыты.

2.3 Требования к высоте котельной.

Высота рабочей площадки котла и подъездной дороги должна соответствовать требованиям грузоподъемного оборудования. Его высота должна быть выше 2 метров.

Если высота котельной «А». Высота такого оборудования, как корпус котла и экономайзер при охлаждении – «В», тогда А должна быть на 0,7 м выше, чем В.

3 Строительные требования к проекту котельной

3.1 Класс пожарной опасности и степень огнестойкости котельной должны соответствовать следующим требованиям:
1) Оценка пожарной безопасности котельной

Котельная относится к заводу по производству котлов класса D.

Одиночный паровой котел номинальной паропроизводительностью до 4 т/ч или индивидуальный водогрейный котел номинальной тепловой мощностью более 2,8 МВт.

Класс огнестойкости здания котельной не ниже среднего предела огнестойкости;

Одиночный паровой котел с номинальной мощностью испарения менее или равной 4 т/ч или отдельный водогрейный котел с номинальной тепловой мощностью менее 2,8 МВт.

Здание котельной класса огнестойкости не ниже 3 класса огнестойкости.

В других зданиях в котельной. Уровень огнеупоров между котлами должен быть не ниже среднего класса огнестойкости

.
2) Производственное предприятие класса C
  Конструкция котельной

Котельная, расположенная между резервуаром для мазута и насосным отделением, а также резервуаром для дизельного топлива и насосным отделением, являются производственными предприятиями класса C.

Его конструкция должна иметь класс огнестойкости не ниже вторичного.

Эти помещения устроены во вспомогательной котельной.

Брандмауэр должен быть установлен отдельно от других комнат;

3) Производственное предприятие класса А

Котельная газового котла является производственным предприятием класса А.

Его конструкция должна быть не ниже двух классов огнестойкости.

Противопожарная перегородка должна быть установлена ​​между котельной и примыкающим к корпусу котла напором, чтобы отделить котельную.

Двери должны открываться наружу и не должны вести к котельной.

Пол должен быть искробезопасным.

4) Взрывозащищенное устройство сброса давления конструкции котельной

Стены, полы или кровля котельной должны иметь соответствующие меры взрывозащиты.

Площадь должна быть эквивалентна площади котельной 10% от площади сброса давления.

Направление сброса давления не направлено к местам скопления людей, помещениям и проходам, а также к сбросу давления в этих местах.

Площадь взрывозащищенной поверхности сброса давления разгрузочного бункера котельной также должна соответствовать требованиям.

Когда зона сброса давления не может удовлетворить вышеуказанным требованиям, можно использовать монтаж стены и верха (потолка) котельной металлическим взрывом путем соединения соединительной детали.

Примечание. Зона сброса давления должна включать окна, световые люки, легкие крыши и стены плотностью не более 120 кг/м2 и другие слабые места.

5) Размещение брандмауэра.

Если это жидкотопливная котельная, то следует поставить противопожарные перегородки непосредственно между помещением самой котельной и помещением вспомогательного оборудования.

Смотровые окна для работы котла также должны быть изготовлены из взрывозащищенного стекла.

В дополнение к этому нам также необходимо иметь требования к конструкции котла.

3.2 Требования к фундаментам котельных

При многоярусной компоновке котельной, фундамента котла и швов цокольного этажа следует принять меры по адаптации к расчетной площади.

3.3 Требования к кровлям котельной проекта

Котельная должна быть отведена под самое крупное оборудование монтажно-транспортное отверстие, установка окон и дверей может быть совмещена с отверстием или отверстиями, предусмотренными в несущих стенах.

3.4 Требования к колоннам в котельной

Расстояние между колоннами котельной, пролет и внутренний пол до верхней части высоты колонны соответствуют техническим требованиям в помещении, должны соответствовать существующим национальным стандартам «Гармонизированный стандартный модуль заводских зданий» GB50006.

Есть еще несколько предостережений.

3.5 Использование мер по виброизоляции

Когда котельная оборудована тяжелым вибрационным оборудованием, таким как мельницы, воздуходувки и насосы.

3.6 Установка защитных поручней

Когда Оборудование вокруг скважины под подъемник, характеристики шлакообразования, золошлаковую ванну и высокую платформу.

3.7 Установка зенковки конструкции котельной

Дымоход и соединения дымохода, должны быть установлены расчетные швы.

3.8 Требования к вентиляции и освещению

Стены окон, выходящие за пределы котельной, кроме требований по сбросу давления, должны соответствовать требованиям по вентиляции и освещению

3.9 Котельная и другие примыкающие к ней постройки, прилегающая к ней стена должны быть противопожарными.

Конечно. Гигиенические требования не менее важны!

3.10 Санитарные требования к проекту котельной

Проектирование объектов здравоохранения котельной жилой комнаты должно соответствовать существующему национальному стандарту гигиены труда «Проектирование санитарно-гигиенических норм промышленных предприятий», соответствующим положениям ГБЗ1.

3.11 Требования к платформе и эскалаторам

Платформы и эскалаторы не должны сжигать противоскользящие материалы.Ширина рабочей площадки не менее 800 мм, ширина эскалатора не менее 600 мм. Высота платформы и эскалатора в свету должна быть не менее 2 м. Часто используемая стальная лестница имеет уклон не более 45º.

Отдельная котельная в частном доме фото. Правильная котельная для частного дома

Котельная в частном доме своими руками возможна. Но такую ​​работу нужно делать строго поэтапно. Во-первых, вам предстоит определиться с местом расположения котельной.Он может стоять отдельно, внутри дома или под крышей на чердаке.

Котлы бывают нескольких типов, в зависимости от топлива, на котором они работают.


  • необходимо спрятать электропроводку;
  • освещение должно быть опломбировано;
  • хорошая вентиляция.
  1. Электрические котлы не позволят вам экономить на электроэнергии. Зато оборудование не занимает много места и безопасно по сравнению с другими типами устройств.

Выбрать радиатор тоже несложно.Радиаторы различаются по материалу, из которого они изготовлены. Они могут быть:

  • сталь;
  • чугун
  • ;
  • биметаллический;
  • алюминий.

Чугун, например, долго сохраняют тепло, но и нагреваются тоже долго. Стальные радиаторы подходят для использования антифриза. Вы можете регулировать температуру его нагрева. Но, естественно, такой тип радиатора подвержен коррозии. Алюминиевые требовательны к воде, которая в них циркулирует.Плюсы их использования – доступность и хорошая теплоотдача. Биметаллические устройства прочны, устойчивы, но отличаются низкой теплоотдачей. Радиаторы устанавливаются под окнами на кронштейны строго горизонтально. Сначала делается разметка, необходимо соблюдать расстояние до пола от 7 до 15 см.

В системах отопления используются трубы из таких материалов, как металл, медь и металлопластик. Обратите внимание, что самостоятельно установить металлические и медные трубы сложно; для этого требуется специальное оборудование.

Первым этапом строительства котельной в вашем частном доме будет обустройство для этой цели отдельного помещения. Это помещение должно быть 15 кубометров и 2,5 метра в высоту. Она должна быть отделена от смежных помещений перегородкой из огнеупорных материалов, таких как бетон, природный камень, керамогранит или другие.

При планировании следует учитывать расположение всех устройств, чтобы обеспечить свободный и быстрый доступ. Пол должен быть выложен плиткой.

Под котел делается стяжка толщиной около 5-6 см.Также потребуется позаботиться о гидроизоляции для защиты от перепадов температур. Потолок лучше всего покрасить. Исходя из мер безопасности, в этом помещении необходимо окно, а стены утеплены термостойкими материалами. Котельная должна быть оборудована вытяжкой. Для хорошей вентиляции некоторые прорезают отверстия в нижней части двери. Обратите внимание, что движение воздуха необходимо для стабильной работы котла. Обратите внимание на монтаж дымохода: труба, входящая в дымоход, не должна быть меньше выхода из котла. Не забудьте продумать и заземлить все электрооборудование.

Котельная в отдельном от дома помещении должна также отвечать следующим требованиям: фундаменты котельной и дома не соприкасаются. Помещение нельзя строить из легковоспламеняющихся материалов. Наличие канализационной трубы, необходимой для слива теплоносителя. Многие владельцы домов отдают предпочтение этому типу котельной, поскольку для нее не нужно выделять площадь, она более безопасна в случае возникновения проблем.

Монтаж системы отопления – дело ответственное и сложное, требующее определенных навыков и профессионализма.Система газового котла отопления может быть двухконтурной или одноконтурной. Один контур отопительный, а для получения горячей воды нужна колонка или бойлер. Котел подбирается в соответствии с требуемым объемом. Так что придется произвести точный расчет системы отопления.

Схема установки системы отопления

Это важно! Монтаж газового оборудования должен производиться только соответствующей организацией, при наличии разрешений и определенных условий помещения!

  1. Крепление котла на опоре.
  2. Подключение к дымоходу.
  3. Монтаж радиаторов отопления.
  4. Монтаж патрубков, место для слива теплоносителя.
  5. Установка расширительного бака и теплового насоса.

Первый запуск системы осуществляется только в присутствии специалиста. Создать котельную в доме своими силами возможно, но только при наличии технических знаний, инженерных навыков и золотых рук. Эта работа требует серьезных расчетов и учета всех мер безопасности.Если вы не уверены в своих силах, обратитесь за помощью в специализированную службу по установке котельных в частных домах.

При строительстве загородного дома тщательно продумывается планировка каждой комнаты, в том числе размещение туалета, и с учетом размера окна в котельной. Без котельной не обходится ни один коттедж. Топочная или котельная должна быть оборудована, согласно определенным требованиям, не только СНиПом, но и правилами техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная находится в деревянном доме, расположенном.

Зачем нужен проект котельной?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Сделать проект самостоятельно невозможно – его должны разрабатывать специалисты, имеющие допуск к данному виду деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для хозяйственных нужд, делают рабочие чертежи. Все технические решения и стандарты описаны в пояснительной записке.Результат работы специалистов предоставляется на согласование в соответствующие организации.

На этапе проектирования учитываются следующие критерии:

  1. Тип энергоносителя: выбирается по условиям объекта. Где-то можно использовать газ, а где-то только дрова. Лучше всего выбрать двухконтурный котел.
  2. Режим отопления: учитывается режим проживания жильцов — постоянный или периодический. В последнем случае целесообразно установить программу управления системой отопления на усмотрение владельца.
  3. Расположение котельной или котельной с учетом объема котла и размеров помещения.

Проект печи необходимо предоставить на согласование в газовую службу, приложив к нему пакет дополнительных документов:

  • технический паспорт котельного оборудования;
  • санитарно-гигиеническое заключение;
  • инструкция по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс утверждения может длиться не более трех месяцев.Если у регулятора нет претензий к проектной документации, то она заверяется печатью и передается заказчику. Только сейчас можно приступать к обустройству котельной в частном доме. Если к проекту есть замечания, то он возвращается на доработку с последующей повторной процедурой согласования.


Где разместить котельную?

В значительной степени требования зависят от технических характеристик оборудования. Например, для электрокотлов нет необходимости оборудовать отдельное помещение, такое оборудование можно встроить где угодно, лишь бы не испортился дизайн помещения. Что касается других видов котлов, то для них нужно оборудовать отдельные помещения или приспособить помещение внутри дома:

  • отдельно стоящая котельная;
  • на чердаке;
  • в малогабаритном автономном модуле;
  • очень распространена котельная в подвале частного дома;
  • в самом доме, если предварительно обустроить комнату;
  • в приложении.

Итак, если места для новостроек не хватает, топку можно оборудовать прямо в доме, не забывая о правилах установки котла в жилом помещении.Однако лучше еще на этапе строительства разместить оборудование в подвале или чердаке. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление самое экономичное, поэтому далее рассмотрим требования к газовой котельной в частном доме.

Какой размер нужен для котельной в доме?

Газ достаточно взрывоопасный вид топлива, поэтому оборудование помещения под газовый котел должно соответствовать ряду требований и правил СНиП. При мощности котла не более 30 киловатт оборудовать отдельное помещение не нужно, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв.м.


Размещение отопительного оборудования на кухне допускается только при соблюдении следующих требований:

  • стены должны быть отделаны огнеупорными материалами;
  • площадь помещения должна быть не менее 15 кв.м.;
  • потолки высотой не менее 2,5 метров;
  • ближе к полу необходимо оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
  • необходимо установить систему вентиляции;
  • наличие окон с окном обязательно;
  • площадь окна также регламентируется требованиями: на каждый кубический метр кухни должно приходиться 30 сантиметров площади остекления, то есть окно в котельной площадью 15 квадратных метров должно иметь площадь не менее 1.5 квадратных метров. м.

Таким образом, чем больше объем котла, тем больше должна быть площадь топки.


Требования к топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюдать не только основные требования, но и ряд дополнительных :

  • огнестойкость стен, разделяющих помещения;
  • дневной свет;
  • система вентиляции с частотой замены воздуха 3 раза/час;
  • отдельный выход на улицу;
  • обеспечивает удобный доступ к обслуживанию котла;
  • объем помещения не менее 15 куб.м.

Также необходимо соблюдать основные нормы СНиП, если вы устанавливаете оборудование в отдельно стоящей котельной:

  1. Фундамент отдельно стоящего здания не должен соприкасаться с фундаментом жилого дома.
  2. Стены и крыши должны быть отделаны только огнеупорными материалами.
  3. При возведении здания необходимо использовать раствор с песком.
  4. Для котла необходимо соорудить отдельный фундамент в 15-20 см от пола.
  5. Необходимо провести канализацию, чтобы при необходимости можно было сливать теплоноситель из системы.

Приятным бонусом такой компоновки является то, что вы не будете слышать шума газового обогревателя во время его работы.


Как организовать вентиляцию?

Чтобы котел работал с максимальной эффективностью, необходимо обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сгорания топлива.Как правило, для этого достаточно естественной вентиляции, но если помещение сильно герметизировано, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри помещений и могут спровоцировать возгорание.

  • Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то для обеспечения естественной циркуляции воздуха достаточно просто просверлить в стене отверстие диаметром 10-15 см и соответствующим образом установить в него пластиковую трубу. размер с решеткой или сеткой.Внутри трубы должен быть установлен обратный клапан, чтобы воздух мог выходить из помещения.

Вентиляционный колпак устроен так же, защищая его на выходе от атмосферных осадков. А вход должен располагаться внизу, рядом с калорифером – так поток свежего воздуха будет поступать прямо в камеру сгорания. А так как продукты сгорания топлива поднимаются вверх, над агрегатом следует разместить вытяжной колпак.

  • Принудительная вентиляция.Когда нет возможности обеспечить естественную вентиляцию или ее недостаточно, исходя из мощности котла, то можно прибегнуть к искусственной циркуляции воздуха. Основные элементы – вентиляторы необходимо подобрать с учетом мощности нагревателя, добавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе оборудование может взорваться при отсутствии приточного воздуха!


Требования к обустройству дымохода

Дымоход – еще одна важная деталь при обустройстве котельной частного дома.И к этому оборудованию тоже выдвигаются определенные требования, и если их не выполнить, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем основные требования к монтажу дымохода согласно СНиП:

  1. Труба дымохода должна быть именно того диаметра, который рекомендован в техпаспорте котла отопления.
  2. Количество отводов и отводов трубы строго ограничено — не более трех.
  3. Высота дымохода также ограничена — над крышей, но не более 5 м.
  4. При этом срез дымохода не должен располагаться ниже уровня самой кровли, иначе через него будет подсасываться воздух, что может привести к задымлению.
  5. Труба должна быть исключительно металлической, цилиндрической формы со специальными отверстиями для удобной периодической чистки.
  6. Категорически запрещается монтировать защитный зонт или другие подобные конструкции в верхней части дымохода.
  7. Сечение трубы также должно полностью соответствовать требованиям конкретной модели. отопительный котел.
  8. Трубопровод должен быть газонепроницаемым, иначе продукты сгорания топлива будут выходить не наружу, а обратно в котельную.
  9. В стене котельной необходимо сделать два отверстия: одно для дымохода, а другое расположить чуть ниже для удобства обслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 года.


Особенности установки оборудования

Газовые котлы могут быть двух типов: настенные и напольные.

Монтаж настенного устройства производится при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в помещении не должна превышать 80 %.

  1. В первую очередь необходимо отделать стены помещения термостойкими строительными материалами слоем или толщиной не менее 2 мм.
  2. Так как вентиляция в котельной частного дома является одним из обязательных элементов, то следующим этапом делается вентиляционное отверстие в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие над оборудованием, также с трубой, выходящей наружу.
  3. Далее можно приступать непосредственно к установке оборудования. Для этого в стене делают отверстия на высоте не менее 80 см от пола, и параллельно ему. На одном уровне ли установлены кронштейны, можно проверить с помощью строительного уровня.
  4. После этого необходимо повесить настенный котел на кронштейны и зафиксировать его.
  5. В самой высокой точке система оборудована воздушным клапаном и расширительным бачком.
  6. Для предотвращения засорения теплообменника на патрубке, подающем теплоноситель, должен быть установлен сетчатый уголковый фильтр, по обеим сторонам которого, как и на патрубках, размещены шаровые краны. Эта мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
  7. Затем отопительное оборудование подключается к дымоходу.
  8. После этого можно приступать к подсоединению труб к патрубкам, выходящим из котла, сняв установленные заводом-изготовителем заглушки. Труба подачи воды подсоединяется к верхнему патрубку, а напорная – к нижнему. Лучше всего это делать газовой сваркой. При этом уклон труб должен быть не менее 5 мм на каждый метр трубопровода.
  9. Завершающий этап – обвязка, то есть подключение котла к системе газа, электричества, гидравлики.


Перед монтажом отопительного оборудования необходимо обязательно установить в систему следующие элементы:

  • вентиль/газовый кран;
  • счетчик;
  • газовая сигнализация;
  • термозапорный клапан.

В этом случае электросчетчик должен быть оборудован автоматическим выключателем (УЗО), который предотвратит перегрев или короткое замыкание проводки.

Перед первым пуском котел необходимо заполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, расположенный в нижней части изделия.

Напольные котлы значительно мощнее и, соответственно, больше по размерам, чем навесные, поэтому их обычно размещают на полу в отдельном помещении. Процесс установки напольного оборудования такой же, как и для навесного, но есть несколько важных нюансов:

  1. Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки котла продукт распределяется максимально равномерно. Устанавливать оборудование лучше на небольшой постамент из цементно-песчаной стяжки.
  2. После крепления котла его необходимо подвести к дымоходу, а также к системе отопления дома, установив фильтр для защиты от засоров.
  3. При подключении оборудования к водопроводу врезку в водопровод следует располагать как можно ближе к вводу трубы в дом. Эта мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
  4. В завершение нагревательное оборудование обвязывается и проверяется.


Таким образом, вы сможете своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других контролирующих органов, благодаря чему система отопления будет работать эффективно и безопасно. Помните, что невыполнение даже одного требования может быть очень неприятным.

Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только является гарантией комфортной температуры в частном доме даже в самые суровые зимы, но и защищает Вас от различных поломок и аварий, в том числе опасных для жизни и имущества . Кроме того, правильное и горячее водоснабжение избавит вас в будущем от проблем с приемкой, проверками, согласованиями и прочими бюрократическими процедурами. Важнейшей составляющей инженерных систем является котельная в частном доме – о подборе оборудования для нее и полных схемах монтажа, какие выбрать, основную информацию вы можете получить здесь, в этой статье.

Котельная в частном доме — подбор оборудования, монтаж полной схемы

Котельная в частном доме – основные виды

Не существует единого проекта котельной, обязательного для всех частных домов – размеры, расположение и параметры помещения могут иметь существенные отличия.Они зависят от целей и задач, поставленных перед отопительным оборудованием, размеров коттеджа, который необходимо отапливать, бюджета, выделенного на строительство, и личных предпочтений владельца земельного участка. Исходя из расположения, различаем четыре типа котельной в частном доме. , вы можете прочитать в нашей статье.


Интересно! Для газовой или твердотопливной котельной в отдельном помещении дома или пристройке к нему часто используют термин «топка».

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения, важнейшей составляющей котельной является находящееся в ней оборудование. От грамотного ее подбора зависит не только функциональность, мощность и долговечность системы отопления, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приведем перечень оборудования для котельной в частном доме.

Таблица. Котельная для дачи — необходимое оборудование.

идентификация оборудования Выполняемая функция

Основа системы отопления и горячего водоснабжения. Сжигая газ, дрова, уголь, пеллеты или электричество, он нагревает теплоноситель, которым является обычная вода.

Прибор, нагревающий воду, используемую в хозяйственных нуждах- для душа, мытья посуды и прочего.

Емкость, в которую поступает вода, вытесняемая системой отопления при повышении температуры. С его помощью трубы и радиаторы защищены от резкого повышения давления, из-за которого может произойти прорыв.

Емкость с водой или другим теплоносителем. Он собирает «лишнее тепло», вырабатываемое котлом, и отдает его радиаторам отопления в сильные морозы.

Инженерные коммуникации, предназначенные для отвода продуктов сгорания от топлива отопительных котлов.

Устройство, равномерно распределяющее охлаждающую жидкость по всем радиаторам. Без него поддерживать одинаковую комфортную температуру во всех помещениях крайне сложно.

Устройство, применяемое в системе отопления с принудительной циркуляцией теплоносителя. Обеспечивает необходимое линейное давление.

Комплект приборов, регистрирующих температуру и давление в котле, бойлерной и магистралях, а также контролирующих концентрацию вредных веществ в воздухе котельной.

Различные краны и клапаны, необходимые для регулирования расхода теплоносителя в системе отопления.

Основной элемент системы отопления — от котла и коллектора, по ним теплоноситель поступает к радиаторам.

Набор датчиков и оборудования, используемых для поддержания заданной пользователем температуры и давления в системе.

Устройство для очистки воды перед поступлением в отопительный котел и магистрали отопительной системы.

В следующих разделах статьи будут рассмотрены нюансы выбора и правила размещения наиболее важного оборудования для котельной из таблицы выше. «P , Вы можете прочитать в нашей статье.»

Отопительный котел — схема установки

Начнем с котла отопления – «сердца» системы отопления и горячего водоснабжения большинства загородных домов. В качестве ознакомления приведем классификацию схемы расположения и подключения нагревателей.

Начнем с первого — по расположению они делятся на два типа:

Как следует из названия, обогреватели первого типа размещаются непосредственно на стене жилого дома.В большинстве случаев в состав таких устройств также входит насос, коллектор, датчики и другое оборудование. С точки зрения пользователя такой дизайн крайне удобен — все в одном месте и по одной цене. Кроме того, настенный котел отлично устанавливается на кухне или в коридоре, не занимает много места и не требует обустройства длинного и сложного дымохода – продукты сгорания можно вывести через короткую трубу, размещенную в стена непосредственно за обогревателем.

Но, как и у любого сложного устройства, у настенного котла есть свои недостатки. Первая — это высокая сложность всей системы — большое количество оборудования помещается в небольшой объем. И имеет большую вероятность поломки, особенно при неграмотной установке и неправильной эксплуатации. Вторым недостатком настенных котлов отопления является их относительно небольшая мощность. В силу своей конструкции такой прибор не способен обеспечить количество тепла, которого хватило бы для обогрева очень большого загородного коттеджа… А вот для небольших домиков в селах или в частном секторе настенный отопительный котел будет в самый раз.

Напольные устройства имеют противоположные преимущества и недостатки. Они обладают высокой мощностью, достаточной даже для самых больших зданий. Кроме того, напольные котлы отопления рассчитаны на максимальную надежность даже за счет габаритов и бесшумной работы. При этом для них лучше отвести отдельное помещение, называемое топкой, или построить собственную котельную.Также для напольных котлов отопления потребуется дымоход и целый набор оборудования, необходимого для доставки теплоносителя к радиаторам и надежной работы всей системы.

Что касается схем подключения магистралей к нагревателю, то они классифицируются по способу циркуляции в ней жидкости (может быть естественной или принудительной). В первом случае теплоноситель движется в трубах за счет разницы плотности и температуры. Обустройство системы отопления с естественной циркуляцией воды позволяет сэкономить на насосах, но общая длина линий ограничена 30 метрами.

Важно! При естественной циркуляции теплоносителя от котла к радиаторам все трубы необходимо устанавливать под углом. Некоторые владельцы загородных домов считают это недостатком – наклонные магистрали выглядят не лучшим образом с точки зрения эстетики.

Подключение системы отопления с принудительной циркуляцией теплоносителя имеет прямо противоположные преимущества и недостатки. Из плюсов следует отметить, что длина линий не имеет ограничений, кроме того, сами трубы можно укладывать так, как вам удобно и красиво.Также сама система будет поддерживать постоянное и высокое давление жидкости. Но для всего этого необходимо приобрести комплект насосов, которые, помимо своей стоимости, для работы потребуют электроэнергии.

Еще одним признаком, по которому классифицируют схемы подключения котла отопления, является способ прокладки подающей и отводящей труб. По этому признаку системы отопления делятся на однотрубные и двухтрубные. В первом случае подводящая и отводящая магистрали представлены одной трубой – теплоноситель от котла проходит последовательно через все радиаторы.В этом случае хозяин дома выиграет в стоимости всей системы, но проиграет в качестве ее функционирования – ближайшие к котельной батареи будут чрезмерно горячими, а самые дальние, наоборот, будет холодно.

Важно! Еще одна проблема стандартной однотрубной системы – невозможность регулировать температуру в радиаторах. Этот дефект устраняется при монтаже системы отопления по . Вы можете увидеть его устройство на изображении ниже.

Двухтрубная схема подключения магистрали к котлу отопления обеспечивает равномерное распределение теплоносителя по радиаторам и возможность регулирования мощности каждой отдельной батареи. Но при этом владельцу частного дома придется вкладывать больше средств и сил на прокладку инженерных коммуникаций на стадии строительства или ремонта.

В свою очередь двухтрубная схема подразделяется на следующие подвиды:

  • вертикальный с верхней проводкой;
  • вертикальный с нижней разводкой;
  • горизонтальный тупик;
  • горизонтальное прохождение;
  • горизонтальная балка.

Сам процесс обустройства котельной в частном доме можно представить в виде пошаговой инструкции.

Шаг 1. Самостоятельно или в проектной организации составляется схема установки и расположения котла, котла, расширительного бака, другого оборудования и магистралей.

Этап 2. Проект находится на согласовании в различных проверяющих организациях, в том числе в областной газовой службе.

Шаг 3. Дымоход прокладывается в здании или помещении, отведенном под котельную.

Шаг 4. После дымохода прокладываются остальные инженерные сети- канализация, электропроводка, подающие и отводящие линии системы отопления, газо- и водоснабжения, вентиляции.

Шаг 5. В соответствии с требованиями СНиП и газовой службы вашего региона отделка котельной выполнена негорючими материалами.

Шаг 6. Котел, бойлер и расширительный бак установлены и подключены.

Цены на отопительные котлы

котел

Газовый котел – требования к установке

На сегодняшний день широкое распространение получили отопительные котлы

, вырабатывающие тепло за счет сжигания газа. Во многом это связано с доступностью и дешевизной топлива для них. Но в то же время у таких теплогенераторов есть одна серьезная проблема – при неправильной установке и эксплуатации есть риск возгорания или даже взрыва.Поэтому установка газовых котлов отопления требует учета многих достаточно строгих норм. Без их соблюдения утеплители не пройдут приемку соответствующих организаций. Планируете оборудовать на даче газовую котельную? Тогда обязательно ознакомьтесь с этим разделом статьи. Здесь мы собрали основные нормативные требования к установке газовых котлов отопления. Они представлены тремя списками. Первый относится к обогревателям, установленным на кухне или в коридоре, второй – к тем приборам, которые находятся в специально отведенном помещении в доме.Последний список содержит требования к котельной как отдельному строению от жилья.

Возможна установка газового котла отопления на кухне или в коридоре при мощности агрегата менее 60 кВт. Требования к его размещению следующие.


Если газовый теплогенератор имеет мощность более 60 кВт, но менее 350, то его нельзя размещать ни на кухне, ни в коридоре (а учитывая габариты всего оборудования и производимый шум, он будет еще и неудобен ).Есть необходимость обустроить топку – отдельное помещение, где будет располагаться котел, бойлер, коллектор и все остальное. Безусловно, такая котельная для частного дома должна отвечать комплексу требований.


Совет! Независимо от того, где установлен котел, обязательно оборудуйте его датчиком, реагирующим на повышенную концентрацию газа в помещении.

Для котлов мощностью 350 кВт и более требуется отдельная котельная.При его обустройстве обязательно обратите внимание на изоляцию труб с горячей водой от этого строения до основного дома – так вы уменьшите потери тепла и сэкономите топливо и деньги. Что касается требований к отдельной газовой котельной для частного дома, то они следующие.

  1. Котельная имеет свой отдельный фундамент.
  2. Стены должны быть выполнены из материала с высокой устойчивостью к горению.
  3. Внутренняя отделка полов, стен и потолков должна быть негорючей.
  4. Наличие окна и окна обязательно.
  5. Ширина двери в котельную не менее 0,8м.
  6. Электропроводка в котельной должна быть защищена от воспламенения и искрения.
  7. Под напольный газовый котел обязательно наличие подложки высотой от 15 до 25 см. По длине и ширине он должен выступать за края агрегата не менее чем на 10 см.
  8. Требования к объему и высоте котельной те же, что и в предыдущих списках.

Если в доме нет централизованного отопления, то для обогрева помещений используются котлы. Для размещения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления используются и другие элементы, кроме котла. При обустройстве помещения под котельную владелец здания должен придерживаться всех норм и требований. В этом случае затраты в процессе обслуживания оборудования будут сведены к минимуму, а в помещении будет обеспечена теплая атмосфера.

Комплектующие системы отопления частного дома

Всего существует различных схем отопления … Каждый хозяин выбирает наиболее подходящую для своего дома. При выборе отталкиваются от типа топлива. Наряду с этим учитывается и пропускная способность системы. Если здание отличается большой площадью, то чаще всего котельную устраивают в специальном помещении, оборудованном коллектором и гидравлической стрелкой. Если конструкция небольшая, то будет достаточно установки расширительного бака.Такая схема для рассматриваемого случая является наиболее подходящим вариантом. Далее приведем полный перечень оборудования, необходимого для создания котельной в частном доме, а также объясним принцип работы, чтобы понять, какое устройство котельной будет быть оптимальным в определенных условиях.

Котельная, устраиваемая для отопления частного дома, состоит из следующих элементов:

Устройство помещений для отопительных котлов

Каждый вид отопительного оборудования имеет свои особенности эксплуатации … Поэтому помещение будет оборудовано по-разному в зависимости от выбранных инсталляций. Фото позволяют увидеть, каким должно быть помещение для котельной, оборудование в которой работает на разных видах топлива. Ниже мы опишем основные особенности комнаты.

Требования и нормы

Если вы решили оборудовать котельную в своем частном доме для эффективного обогрева помещений, то, посмотрев фото на специализированных сайтах, вы сможете увидеть, как должна выглядеть котельная после завершения всех работ .

Решая, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами техники безопасности при проведении работ по ее обустройству.

Устройство наружной котельной в частном доме

Во избежание проблем при эксплуатации котельной все работы должны выполняться с соблюдением определенных правил и требований .

Требования

В некоторых домах кухня является единственным помещением , в котором можно разместить оборудование котельной.В таких случаях к обустройству этого помещения предъявляются следующие требования:

  • высота потолков в помещении должна быть не менее 2,5 м. Минимальный объем помещения должен быть 15 куб. На каждый киловатт мощности, размещаемой в помещении, на оборудование должно приходиться 0,2 кубометра;
  • Обязательным условием является наличие вентиляции на кухне в рабочем состоянии. За один час он должен обеспечить 3-х кратную циркуляцию воздуха (приток, компенсирующий выхлоп и сгорание кислорода).

При выполнении расчета мощности системы вентиляции на кухне используется следующая формула:

М = (Ш х В х 12) + 30%, где:

М — мощность вытяжки;

Н — высота потолка;

S — площадь котельной;

12 — количество воздухообменов в час, 30% — минимальный запас мощности котельной для эффективной очистки воздуха.

Там должен быть вентиляционный канал удален … Он должен достигать высоты дымохода… Только в этом случае будет обеспечена трехкратная циркуляция воздуха. Декоративной решеткой выход из помещения должен быть закрыт. Он должен располагаться на расстоянии 30 см от потолка.

Обязательным требованием к котельной в частном доме является наличие окна на кухне, через которое будет обеспечиваться аварийная вентиляция.

Настенные газовые установки в котельных частных домов, устанавливаются на поверхности, отделанные материалами, не поддерживающими горение.Как правильно выполнить сборочные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если в помещении, которое обустраивается под котельную, таких условий нет, то в этом случае монтаж следует производить на оштукатуренные поверхности. При этом между стеной и отопительным агрегатом соблюдайте расстояние 10 см .

Металлический экран используется для утепления стен частного дома, которые не распространяют горение.Представляет собой асбестовый лист, на который уложен лист стали. При этом экран размещают так, чтобы он выступал за корпус устройства по бокам на 10 см, а сверху и снизу на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Инструкция по обвязке котла

После завершения монтажа котельного оборудования в подвале и получения полноценной системы отопления котел следует обвязать. При этом необходимо следить за тем, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже уровня пола.Это крайне важно в тех случаях, когда выполняется монтаж систем с естественной циркуляцией. Затем вы можете перейти к основной сцене .



Где сделать котельную в доме? Какие требования к котельной и оборудованию? … Каковы особенности обеспечения устройств в котельной? Мы постараемся ответить на все эти вопросы. Во избежание дальнейших аппаратных проблем и неудобств. По расположению помещения для котельного оборудования разделяют несколько часто используемых вариантов:

  • Котельная внутри дома, в отдельном помещении.
  • Котельная находится под крышей, на чердаке.
  • Отдельно стоящее здание котельной.

Отделка котельной. Как сделать котельную своими руками?

Что нужно знать, чтобы сделать котельную своими руками? В принципе, в изготовлении котельной нет ничего сверхъестественного. Что же касается, то тут действительно все сложно. Что же касается теплого пола, то тут вопрос проще.

Итак: как сделать котельную в доме?

  • Надо отделить котельную от соседних помещений стеной наружу, это понятно.
  • Если необходимо установить ограждающие конструкции вокруг котла, то их необходимо покрасить специальными термостойкими красками. Спросите в любом строительном магазине, Вам подскажут.
  • Может использоваться как материал для котельной, керамической плитки и специальных металлических панелей.
  • Необходимо защитить или оштукатурить все минеральные поверхности, так как от перепадов температур они разрушатся.
  • Если дом деревянный, необходимо пройтись специальной огнезащитной грунтовкой.
  • В качестве изоляционного материала также хорошо использовать огнеупорный гипсокартон.
  • Пол: пол лучше всего цементно-песчаный, в идеале плиточный. Также хорошо позаботиться о гидроизоляции во избежание протечек, если ваш котел двухконтурный, или предвидятся перепады температур, которые могут образовывать конденсат.
  • Потолок можно просто покрасить.
  • При проектировании котельной необходимо предусмотреть место для всех устройств, которые будут располагаться в помещении (например, должно быть достаточно места для свободного доступа ко всем устройствам).

Требования к котельной в частном доме:

Котельная в доме предъявляет определенные требования. Если мощность всех ваших отопительных приборов, до 350 кВт, а для частного дома этой мощности чаще всего более чем достаточно, то основные требования к котельной:

  • Котельная должна быть не менее 15 куб.м. Но точные параметры все же лучше уточнить у обслуживающей компании и коммунальных служб.
  • Высота потолков не менее 2 метров 50 сантиметров.
  • Несмотря на вышеперечисленные параметры, для обслуживания котла и сопутствующего оборудования удобный подход со всех сторон.
  • Отопительная комната должна быть отделена от остальных помещений стенами.
  • Если у вас деревянные стены, то их, конечно же, необходимо утеплить теплоизоляционными материалами.
  • БЕЗОПАСНОСТЬ! На случай взрыва оборудования (что практически невозможно, если все установлено правильно, но безопасность прежде всего) необходимо предусмотреть размер окна, тогда при взрыве оно вылетит оконная дыра, но само здание не рухнет.Для расчета размера оконного проема достаточно взять объем вашей котельной и умножить на 0,03. Например: если объем вашей котельной 20 кубометров, умножьте на 0,03. 20х0,03 = 0,6 (м2) То есть площадь вашего окна должна быть не менее 0,6 кв.
  • Как сделать вентиляцию в котельной? Во избежание скопления газов, которые могут привести к взрыву, в котельной предусмотрена вентиляция. Диаметр вытяжного отверстия не менее 13 см. Хотя выдвигают свои требования в зависимости от модели котла.
  • Как сделать вытяжку в котельной? Необходимо предусмотреть и подсос воздуха . Иначе в случае нехватки воздуха котел может просто работать некорректно, вплоть до угасания горения. Отверстия 0,01 кв.м на 10 кВт от мощности оборудования. Например: возьмем обычный котел мощностью 100 кВт, значит, общая площадь отверстий для забора воздуха должна быть 0,1 квадратных метра, или 10 сантиметров. Чаще всего над дверью устанавливают либо вентиляционные решетки, либо внизу двери прорезают отверстия, общая площадь которых должна быть достаточной для обеспечения котельной воздухом.
  • следует делать таким образом, чтобы труба, идущая в дымоход, была не меньше диаметра выхода из котла.
  • Стяжка под котлом должна быть не тоньше 5 см
  • Все электрооборудование (например) в котельной должно быть заземлено.
  • Ко всем запорным клапанам должен быть обеспечен свободный доступ для аварийного ограничения.
  • Если в котельной более одного котла, все они должны иметь отдельные выходы в дымоход.
  • Помимо оборудования котельной, стоит подумать и о том, где ее организовать.

просмотра

Знакомство с котельной

Топливо для котлов

В паровых котлах используются три наиболее распространенных вида топлива: уголь, нефть и газ. Однако в некоторых котлах наряду с электроэнергией для электродных котлов также используются промышленные или коммерческие отходы.

Уголь

Уголь — это общий термин для семейства твердых видов топлива с высоким содержанием углерода.В этом семействе есть несколько типов углей, каждый из которых связан со стадиями образования угля и количеством углерода. Эти этапы:

  • Торф.
  • Угли бурые или бурые.
  • Битум.
  • Полубитумный.
  • Антрацит.

Битуминозные и антрацитовые типы, как правило, используются в качестве котельного топлива.

В Великобритании сокращается использование кускового угля для топки котлов. Этому есть ряд причин в том числе:

Наличие и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньше угля, чем раньше, и следует ожидать, что его сокращение продолжится.

Скорость реакции на изменение нагрузки — При использовании кускового угля существует значительный временной лаг между:

  • Потребность в тепле.
  • Загрузка угля в котел.
  • Зажигание угля.
  • Пар вырабатывается для удовлетворения спроса.

Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этого временного запаздывания. Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости покупки и занимают больше места для производства ценной продукции.

Зола — Зола образуется при сжигании угля.

Удаление золы может быть затруднительным, что обычно связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем пепел необходимо утилизировать, что само по себе может быть дорогостоящим.

Складское оборудование — Существует ряд различных устройств, включая шаговые кочегарки, разбрызгиватели и кочегарки с цепной решеткой.Общей темой является то, что все они нуждаются в существенном  обслуживании.

Выбросы — Уголь содержит в среднем 1,5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

В процессе сгорания :

  • Сера соединяется с кислородом (O2) из ​​воздуха с образованием SO2 или SO3.
  • Водород (H) из топлива будет соединяться с кислородом (O2) из ​​воздуха с образованием воды (h3O).

После завершения процесса горения SO3 соединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода.В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, вызывая:

  • Повреждение каркаса зданий.
  • Стресс и повреждение растений и растительности.

Зола, образующаяся при сжигании угля, легкая, и часть ее неизбежно будет уноситься с выхлопными газами в дымовую трубу и выбрасываться в виде твердых частиц в окружающую среду.

Однако уголь

по-прежнему используется для топки многих очень больших водотрубных котлов на электростанциях.

Из-за большого масштаба этих операций разработка решений упомянутых выше проблем становится экономически выгодной, и может также возникнуть давление со стороны правительства с целью использования топлива отечественного производства для национальной безопасности электроснабжения.

  • Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, обычно называемого «пылевидным топливом» и обычно обозначаемого аббревиатурой «пф».
  • Небольшой размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и устраняет проблему скорости отклика, возникающую при использовании кускового угля.
  • Небольшой размер частиц также означает, что ПФ очень легко течет, почти как жидкость, и вводится в топку котла через горелки, исключая кочегары, используемые с кусковым углем.
  • Для дальнейшего повышения гибкости и снижения мощности котла вокруг стен и крыши котла может быть установлено 30+ горелок, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области топки. Например, для регулирования температуры пара, выходящего из пароперегревателя.

По качеству выбрасываемых в атмосферу газов:

  • Котловые газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
  • Сернистый материал будет удален в газоочистителе.
  • Окончательный выброс в окружающую среду высокого качества.

При сжигании 1 кг угля можно получить около 8 кг пара.

Масло

Масло для котельного топлива создается из остатка, полученного из сырой нефти после ее перегонки для получения более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные марки, каждая из которых подходит для котлов разной мощности; оценки следующие:

  • Класс D — Дизельное топливо или газойль.
  • Класс E — Легкое жидкое топливо.
  • Класс F — Среднее жидкое топливо.
  • Класс G — Тяжелое жидкое топливо.

Нефть начала конкурировать с углем в качестве предпочтительного топлива для котлов в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по улучшению котельной.

К преимуществам нефти перед углем относятся:

  • Более короткое время отклика между запросом и требуемым количеством вырабатываемого пара.
  • Это означает, что в котловой воде должно храниться меньше энергии. Следовательно, котел мог бы быть меньше, излучая меньше тепла в окружающую среду, с последующим повышением эффективности.
  • Меньший размер также означал, что котел занимал меньше производственной площади.
  • Механические кочегары были устранены, что уменьшило объем работ по техническому обслуживанию.
  • Масло
  • содержит только следы золы, что практически устраняет проблему обращения с золой и ее удаления.
  • Устранены трудности с приемкой, хранением и транспортировкой угля.

Приблизительно 15 кг пара можно получить из 1 кг масла или 14 кг пара из 1 литра масла.

Газ

Газ — это вид котельного топлива, который легко сжигается с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:

  • Природный газ – это газ, который добывается (естественным образом) под землей. Он используется в естественном состоянии (за исключением удаления примесей) и содержит большое количество метана.
  • Сжиженные нефтяные газы (СНГ) — это газы, которые получают при переработке нефти и затем хранят под давлением в жидком состоянии до использования.Наиболее распространенными формами СНГ являются пропан и бутан.

В конце 1960-х наличие природного газа (например, из Северного моря) привело к дальнейшему развитию котлов.

К преимуществам сжигания газа по сравнению с мазутом относятся:

  • Хранение топлива не проблема; газ подается прямо в котельную.
  • В природном газе присутствуют только следы серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

Приблизительно 42 кг пара можно получить из 1 Терм газа (эквивалентно 105,5 МДж) для котла на 10 бар изб. при общем рабочем КПД 80%.

Отходы в качестве основного топлива

У этого есть два аспекта:

Отходы — Здесь отходы сжигаются для получения тепла, которое используется для производства пара.

Мотивы могут включать безопасную и надлежащую утилизацию опасных материалов. Хорошим примером может быть больница:

.
  • В этих обстоятельствах может случиться так, что надлежащее и полное сжигание отходов затруднено, что требует сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц.Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, вырабатываемого для производства пара. Однако общая экономическая сторона схемы, принимая во внимание стоимость удаления отходов другими способами, может быть привлекательной.
  • Использование отходов в качестве топлива может включать экономическую утилизацию горючих отходов технологического процесса. Примеры включают кору, снятую с древесины на бумажных фабриках, стебли (багассу) на фабриках по производству сахарного тростника, а иногда даже подстилку с птицефермы.Процесс сжигания снова будет довольно сложным, но общая экономия затрат на утилизацию отходов и производство пара для других целей на месте может сделать такие схемы привлекательными.

Отходящее тепло — здесь горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре на предприятии.Если технологический спрос на пар отсутствует, пар можно перегреть, а затем использовать для выработки электроэнергии.

Этот тип технологии становится популярным на электростанциях комбинированного производства тепла и электроэнергии (ТЭЦ):

  • Газовая турбина приводит в действие генератор переменного тока для производства электроэнергии.
  • Горячие (обычно 500 °C) выхлопные газы турбины направляются в котел, который производит насыщенный пар для использования на установке.

Установки этого типа обеспечивают очень высокую эффективность.Другие преимущества могут включать в себя либо надежность электроснабжения на месте, либо возможность продавать электроэнергию по наценке национальному поставщику электроэнергии.

Важные аспекты проектирования котельных на винокурнях — Dalkita

пример парового котла, используемого на спиртзаводе

Местоположение, Местоположение, Местоположение

В идеале котельная на вашем спиртзаводе должна располагаться как можно ближе к оборудованию, которое она обслуживает.В общем, это означает максимальное приближение к вашему перегонному аппарату и ферментерам. Это предназначено для минимизации расстояния, которое должен пройти пар, холодная вода и т. д. , чтобы добраться до вашего оборудования и от него, что снижает затраты на трубопровод и потери на отопление/охлаждение. Не существует четко определенного правила относительно близости к оборудованию, но это важное соображение при проектировании.

Котлы не обязательно должны находиться в отдельном помещении от дистилляционного оборудования, но часто.
Некоторые важные соображения относительно отдельной котельной включают:

Чистота. Дистилляция и ферментация могут быть довольно влажными процессами, поэтому может быть хорошей идеей держать бойлеры и другое оборудование отдельно.
Шум. Котлы, воздушные компрессоры и вспомогательное оборудование часто могут быть шумными.
Тепловые котлы выделяют значительное количество тепла и могут сделать окружающую среду некомфортной, находясь поблизости.
Горение. Хотя существуют безопасные способы сжигания рядом с вашим производством легковоспламеняющихся жидкостей (т. е. вашим дистиллятором), обычно рекомендуется разделять эти два ингредиента.

Котельные должны иметь воздух для горения, поступающий извне, а также дымоходы для выхода топлива наружу.Поскольку котельная имеет соединения с внешним миром, вы, как правило, хотите разместить ее возле внешней стены или иметь доступную трассу на крышу.

Определенное оборудование внутри котельной время от времени выпускает воду, поэтому обычно требуется небольшой слив в полу. В существующих зданиях помните о существующем расположении подземных канализационных линий и о том, как новый сток сможет соединиться с существующей системой. Расстояние от существующих канализационных линий и глубина существующей канализационной линии играют роль, поскольку канализационные линии обычно имеют уклон около ¼ дюйма на фут.

пример плана котельной

Зона

Для малых и средних ликероводочных заводов с производственной площадью примерно от 1000 до 5000 квадратных футов площадь котельных составляет примерно от 130 до 270 квадратных футов. Это составляет 5-12% от этой площади, необходимой для этого помещения, с более высоким процентом на небольших винокурнях, где общая площадь меньше, но потребности в механике / котле все еще относительно велики.Размер помещения сильно различается в зависимости от размера перегонного куба, процессов ферментации и затирания, а также общих технологических решений.

Необходимо учитывать физический размер оборудования в котельной, а также свободное пространство для оборудования. Сам котел обычно является самой большой частью оборудования и обычно имеет самые большие зазоры, по крайней мере, с одной или со всех сторон, требующих доступа, обычно зазор 2–3 фута. Размеры и зазоры между котлом и всем оборудованием сильно различаются, и их необходимо анализировать в каждом конкретном случае при выборе оборудования.

котельная в углу производственного помещения

внутри котельной

Оборудование котельной

На большинстве винокуренных заводов в котельной имеется следующее оборудование:

Весьма вероятно:
— Паровой котел
— Резервуар питательной воды котла
— Сепаратор продувки

Скорее всего:
— Бытовые водонагреватели
— Проточные водонагреватели

— Нагреватели технологической воды
— Проточные водонагреватели

— Вспомогательное оборудование чиллера
— Резервуар подачи гликоля
— Резервуар для хранения рассола

— Воздушный компрессор

Менее вероятно:

— Фильтрация воды на входе (т. е. Фильтрация обратным осмосом)
— Резервуары для хранения горячей или холодной воды
— Теплообменники
— Расширительные баки

Котел обычно иногда требуется размещать в отдельном помещении, поэтому наиболее логично, чтобы большая часть его вспомогательного оборудования, такого как бак питательной воды и сепаратор продувки, находилась рядом с ним. Не все оборудование обязательно находится внутри котельной, но для удобства иметь все оборудование «за домом» в одном месте часто бывает хорошей идеей. Котельная иногда может служить своего рода подсобным помещением, а также может иметь в ней некоторое электрооборудование, если это необходимо.Однако котельные не должны считаться складскими помещениями, и в них не должно быть горючих хранилищ.

Отопление, вентиляция и охлаждение зданий (HVAC) всегда расположены в котельной спиртзавода, но могут быть. Оборудование HVAC, обеспечивающее общее отопление и охлаждение здания, часто располагается снаружи, на крыше или рядом со зданием.

Большинство спиртзаводов используют чиллер для охлаждения дистилляторов и ферментеров. Чиллеры обычно стоят снаружи, так как они отводят значительное количество тепла.Обычно они находятся на крыше или примыкают к зданию. В зависимости от системы чиллера внутри может располагаться вспомогательное оборудование, которое может находиться в котельной.

Альтернативы

Некоторые небольшие винокурни, которые ограничены в пространстве, могут использовать электрические перегонные кубы, но часто все же нуждаются в горячей воде для затирания. Это часто делается с помощью проточных водонагревателей и накопительных баков. Есть много способов нагреть ваш дистиллятор, но наиболее распространенным является пар.

Хотя чиллеры часто используются для охлаждения, в определенных климатических условиях (обычно в более сухом) для охлаждения дистилляторов и ферментеров можно использовать методы испарительного охлаждения. Испарительные охладители расположены снаружи.

Дополнительные аспекты конструкции

Поскольку стены часто строятся до того, как оборудование будет доставлено в здание, мы часто проектируем большие дверные проемы, чтобы позволить вносить в помещение крупногабаритное оборудование. Часто это две двустворчатые двери шириной 3 фута.Это также позволяет легко удалять/заменять оборудование в будущем, когда потребности могут измениться.

Кто проектирует котельную?

Грамотно спроектированная котельная и спиртзавод – это результат правильного планирования и опытной, слаженной команды. Это включает в себя правильный выбор оборудования для поддержки вашего процесса винокурни, как правило, со знающим инженером-механиком и архитектором. Инженер-механик, получив основные параметры технологических потребностей в отоплении и охлаждении, сможет решить технические аспекты котельной и оборудования.

внутри котельной, в которой используются проточные водонагреватели



пример плана котельной



Автор статьи:

Мэтью Тейлор-Реннерт

Далкита Архитектура и строительство

Строительство котельной для фабрики прачечных в Сингапуре

Строительство котельной для фабрики прачечных в Сингапуре

147Строительство котельной для прачечной, Сингапур Школы 65–70 Безопасное управление промышленными паровыми и водогрейными котлами. 2019-12-5 · котельные и котельные Это веб-версия брошюры.

Как котлы используются в прачечных? | Miura AmericaЛюбая крупная прачечная требует надежного парового котла. Давайте подробнее рассмотрим все случаи, когда котлы необходимы для прачечных. Комплексные решения для котельных Cleaver-Brooks — ваш поставщик комплексных решений для котлов и систем котельных, включая аренду, программы технического обслуживания, запасные части и обучение. Превосходный котел | Промышленные и коммерческие котельные системы отопленияSuperior Boiler является ведущим мировым производителем промышленных жаротрубных котлов Scotch Marine, топочных котлов, котлов-утилизаторов, водотрубных котлов, а также.

О нас — engworldtechТехническое обслуживание и монтаж оборудования для прачечных, бойлеров (паровых и горячих) Работа всех конструкций для прачечных. Проектные работы для помещения. Регистрация сосуда под давлением — Министерство трудовых ресурсовСтроительный чертеж сосуда под давлением, показаны детали сварки План расположения котельной или помещения в соответствии с SS 567: 2011 заводская безопасность (для судов, изготовленных в Сингапуре) Отчет об обследовании производства от

Котлы | производители котлов в Индии | компании по производству котлов в Индии Proficient производителей котлов в Индии, Thermax выступает в качестве промышленного котла баланса установки для электростанций и сервисных решений для старых котлов и портов, что позволяет подразделению создавать большие котельные агрегаты для прямой поставки. КОТЛЫ AFBC ФИКСИРОВАННОГО ПЛАСТИНЧАТОГО ТИПА · Котлы на отработанной промывке (барде).

Кан Ли Фар Ист Пте Лтд | Специалист по производству и поставкам компании Stengthen, обладая способностью проектировать компоновку камбуза и прачечной, она создала свою нишу и добавила свою ценность в возможности развития.

свод правил по канализации и сантехническим работам — PUB1, февраль 2001 г. (g) Станция очистки сточных вод должна быть спроектирована в соответствии со следующими проектными требованиями: (i) Гидравлическая пропускная способность на основе расчетного пика.

Очистка котловой воды — Химические вещества, мониторинг и техническое обслуживание Результаты 1 — 12 из 20 Схема котельной для клиентов программы очистки котельной воды в учреждениях, производстве, производстве продуктов питания и напитков, производстве электроэнергии.

Новости по теме

Нет больше Джерри Ли Льюиса в котельной | 2019-12-09

В солнечную субботу очередь на автомойку Carriage House в Ливане, штат Пенсильвания, выливается с парковки на улицу. С его шестью отсеками самообслуживания, местом для мытья собак и новой современной автомойкой — это место, где можно мыть как машины, так и пушистых малышей.

Но в декабре прошлого года каретный двор претерпел серьезную (и очень необходимую) механическую модернизацию. На жаргоне автомойки владелец Кевин Браун выбрал «Делюкс».

До капитального ремонта котел, отапливающий бетонные мойки в зимние месяцы для предотвращения образования льда, представлял собой меднотрубный котел, которому более 20 лет.У него была более ранняя жизнь в качестве нагревателя для бассейна. Но пришло его время; пламя регулярно вырывалось из-под котла, напоминая Брауну старую песню Джерри Ли Льюиса «Великие огненные шары».

«Это было просто страшно, — говорит Браун. «Мы знали, что не сможем использовать его в течение еще одного отопительного сезона».

Браун обратился в компанию Ray W. Moyer Inc., расположенную в Майерстауне, штат Пенсильвания, для проведения модернизации. Это был естественный вызов для Брауна, поскольку он окончил среднюю школу вместе с Сэмом Мойером, сыном и совладельцем Рэя, и знал о безупречной репутации компании.

Сэм и его сын Бен, который также играет жизненно важную роль в семейном бизнесе, представили смету на модернизацию, и Браун ее принял. Они очень хотели помочь старому другу.

Обратный возврат

Перемотка назад на несколько лет: после посещения дня открытых дверей у их местного поставщика, APR Supply, Мойеры познакомились с продукцией Bradford White и менеджером по развитию бизнеса Нейтом Уорреном. По сей день продукция Bradford White используется исключительно для всех продуктов Ray W. Moyer Inc.нужен водонагреватель.

Мойеры поддерживали связь с Уорреном на протяжении многих лет и время от времени обсуждали проекты. Уоррен проявил живой интерес к этой конкретной модификации, признав, что он не возражал бы против того, чтобы старый пылающий зверь котла был выселен сам.

План автомойки Каретного двора состоял в том, чтобы заменить сварливый огнемет парными котлами в сочетании с первично-вторичным трубопроводом и обратным возвратом.

Эффективная тепловая установка

Два отопительных котла 199-MBH Bradford White Brute FT были выбраны для применения в каретном дворе. С динамическим диапазоном 10:1 на каждом агрегате и расположенным каскадом, сдвоенные котлы обеспечивали динамический диапазон всей системы 20:1.

«Мы выбрали настенные котлы, — объясняет Бен, — из-за их известной надежности и высокой эффективности. Нам также нравится тот факт, что они поставляются с установленным на заводе бойлерным насосом — и что мы можем быстро получить их у APR Supply, нашего основного поставщика в течение многих лет».

Старый котел был соединен последовательно с системой, поэтому скорость потока в трубопроводе котла всегда была такой же, как и в системе.Однако замена старого котла двумя каскадными котлами означала, что скорость потока в трубопроводе котла будет варьироваться в зависимости от того, работают ли один или оба котла.

Для повышения производительности системы использовалось новое расположение трубопроводов. Теперь, когда трубопроводы первичного и вторичного контуров соединяют трубопроводы котла, система гидравлически отделяет трубопроводы котла и околокотлового трубопровода от системы, так что каждый блок получает необходимое количество потока, независимо от расхода системы. Соединение котлов с обратным трубопроводом обеспечивает одинаковую температуру обратной воды и одинаковый расход для каждого котла.Это позволяет им работать вместе во время пиковых потребностей в отоплении.

Комбинация обратного обратного трубопровода котла с подключением первичного и вторичного контуров к трубопроводу системы идеально подходит для систем с несколькими котлами. Это позволяет бортовой системе каскадного управления синхронизировать котлы, максимально повышая эффективность в любых условиях. Кроме того, каскадная система Brute FT автоматически меняет порядок топки, чтобы выровнять время работы каждого блока, и обеспечивает резервирование в случае блокировки котла или необходимости обслуживания.

«Поскольку это сезонное приложение, система не будет работать 4000 часов в год, — говорит Бен. «Система будет запрашивать тепло только тогда, когда снаружи будет угроза заморозков. Два устройства распределяют время работы, поэтому это отличное приложение для системы такого типа».

Сэм, которому понравилось, как работают котлы Brute FT, добавляет: «Поскольку они идентичны, как только вы установите первый настенный котел, вы точно знаете, как будет работать второй. Впечатляет заглянуть внутрь них.Теплообменник большой для конденсационного котла, но вы все равно можете получить доступ к элементам управления и компонентам внутри».

Основной распределительный циркулятор системы — Taco 0013, отмечает Бен. «Мы использовали циркуляционные насосы Taco исключительно для всех наших систем отопления и обслуживания», — говорит он. «За долгие годы нашей службы они доказали свою стабильную работу».

Нет больше Джерри Ли Льюиса

Брауны владеют еще двумя автомойками в округе Ливан и уже планируют привести Мойерс и Брэдфорда Уайта в эти механические помещения.

«Пережив наш первый отопительный сезон с новой системой, я понял, что эти новые котлы сэкономили мне кучу денег», — уверенно говорит Браун. «Наш счет за природный газ теперь вдвое меньше, чем был».

Он добавляет: «Мы не могли и мечтать о лучшем решении для обеспечения безопасности и экономии по всем направлениям. Мы рады, что наши «большие огненные шары» теперь в прошлом; никакого Джерри Ли Льюиса в котельной!»

Что входит в планировку котельной под ключ?

Сделано в США.S.A., промышленные котельные Miura «под ключ» включали вспомогательные устройства, оптимизированные для бесперебойной совместной работы.

В результате достигается высокая эффективность, непревзойденная надежность и значительная экономия средств, не говоря уже о производстве пара всего за 5 минут!

Вот что вы можете ожидать от котельной «под ключ» от Miura:

Модульные котельные установки

Компактный размер модульной системы позволяет добавлять или удалять бойлеры в зависимости от ваших потребностей. Это позволяет вашим котлам масштабироваться вместе с вашим бизнесом.Независимо от количества имеющихся у вас котлов, вы можете управлять ими всеми с помощью одного главного контроллера — точно так же, как если бы вы работали с системой с одним котлом.

Умягчитель воды МВт

Обеспечьте эффективную работу вашего парового котла с помощью умягчителя воды MW от Miura. Этот продукт обеспечивает сильно умягченную воду с двойным чередованием резервуаров для дополнительной надежности. В систему интегрирован детектор твердости Colormetry, а также панель управления, взаимодействующая с приборными панелями Miura MOM и ER.

Водоподготовка BOILERMATE®

BOILERMATE® — это «зеленая» программа очистки воды, которая контролирует коррозионно-активные ионы с помощью кремнезема — природного, экологически чистого элемента, подавляющего коррозию. Он идеально подходит для очистки воды в прямоточных котлах и снижает затраты, устраняя необходимость в агрессивных химикатах.

Системы технического обслуживания

Полная система онлайн-обслуживания Miura и полная гарантия на сосуды под давлением от проблем с качеством изготовления и очистки воды защищают ваши инвестиции.Наша надежная система химического мониторинга определяет уровень продукта BOILERMATE, обеспечивая максимальную степень защиты сосудов под давлением. Колорометрическая система определения жесткости обеспечивает автоматическую подачу реагента для предотвращения повреждений, вызванных жесткой водой. А система управления котлом Miura BL Micro Control предлагает простой в использовании способ выявления проблем с вашим котлом.

Регулярное техническое обслуживание — лучший способ поддерживать бойлеры в рабочем состоянии как новые. Miura предлагает регулярное профилактическое обслуживание.Система онлайн-обслуживания Miura (MOM) отслеживает условия работы котла и обеспечивает простые процессы поиска и устранения неисправностей и их решения. В случае возникновения проблемы, MOM может подключить ваш котел к специалистам Miura.

Дополнительные компоненты

Готовое решение Miura для котельной также включает в себя:

  • Резервуар питательной воды
  • Питательные насосы
  • Солевой бак
  • Паровой коллектор
  • Дымоходы
  • Системы связи главного контроллера

Услуги по установке

Мы предлагаем установку, в том числе паровые услуги по требованию.
