требования к помещению, устройство и оборудование

• Консультации профессиональных специалистов. Мы окажем помощь в подборе оптимального варианта котельного оборудования для частного дома и схем его монтажа. При необходимости мы выполним проектные работы
• Мы используем только сертифицированное для России оборудование и расходные материалы, которые предлагаются по специальным антикризисным ценам
• Все современные требования к котельной в частном доме выполняются согласно СНиП в обязательном порядке. В наличии вся необходимая для производства данного вида работ разрешительная документация. Мы лицензированы для подписания трехстороннего Договора (Акта разграничений ответственности) с газовым хозяйством
• Квалифицированные инженеры, а также обученные и укомплектованные профессиональным инструментом монтажные бригады
• Компания несет полноценные гарантийные обязательства. А также мы производим техническое обслуживание газового и другого теплового оборудования в гарантийный и после гарантийный периоды

Будем рады Вашему обращению

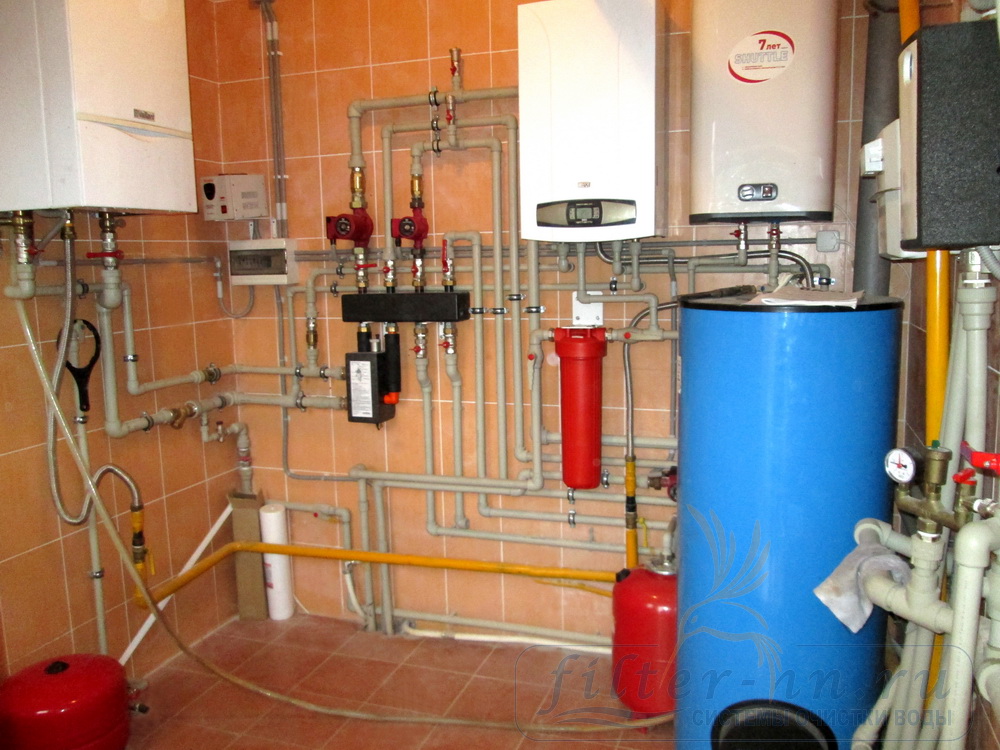

Основные элементы котельной для дома

Котельная частного дома состоит из следующих основных элементов:

1. Отопительный котел
2. Группа безопасности котельного оборудования
3. Расширительный бак
4. Обвязка котельного оборудования – трубы, ЗРА, манометры, термометры и прочее
5. Коллектор, гидравлический разделитель (опционально)
6. Насосное оборудование (опционально)
7. Сети удаления дыма и вентиляции (при условии использования оборудования выделяющего продукты сгорания)
8. Элементы автоматического управления (опционально)

Помимо описанных выше основных составляющих, необходимо предусмотреть и другие комплектующие. Если предполагается использовать котел с одним контуром, то встает задача размещения водонагревателя (бойлера) для контура горячего водоснабжения. Хоть водонагреватель и не относится к контуру отопления, тем не менее, чаще всего устанавливается в котельном помещении вместе с основным тепловым оборудованием.

Использование бойлера влечет за собой обязательную установку группы безопасности бойлера и расширительного бака системы ГВС. А также, возможно, дополнительных насосов.

Таким образом, в обустраиваемом помещении необходимо предусмотреть место не только для размещения основного котельного оборудования, но и для опционального, обозначенного выше.

Оснащение котельной для частного дома должно осуществляться только специализированными компаниями, имеющими в своем штате опытных профессионалов!

Оформить заявку

Требования к помещению котельной в частном доме

Требования к помещению частной котельной, а также к технологии установки в этом помещении оборудования, четко прописаны в СНиП. Основными из них являются:

• Стены обустраиваемого помещения могут быть выполнены из бетона или строительного кирпича. Допускается нанесение керамической плитки или огнеупорного штукатурного покрытия. Эти требования продиктованы соображениями пожарной безопасности
• При установке напольного котла пол покрывается бетонной стяжкой (в дальнейшем возможна облицовка плиткой) или листовым металлическим покрытием. Под котел должен быть выполнен подиум
• Навеска котла настенного типа производится на стену с предварительной установкой на нее металлического листа. Существует и другой вариант, при котором данная стена должна быть покрыта плиткой
• В котельном помещении не разрешается размещать легковоспламеняющиеся и взрывчатые вещества. Исключение может составлять только специальным образом хранимое топливо
• Около котла необходимо наличие места, достаточного для беспрепятственного доступа к нему при эксплуатации. Кроме того, необходимо предусмотреть место для проведения технического обслуживания или возможного ремонта.
  Именно поэтому, перед началом работ по установке оборудования в котельном помещении с небольшой площадью, мы настоятельно рекомендуем составить план его расстановки
• Для котельного помещения в частном доме при установке газовых котлов существует жесткая регламентация по габаритным размерам и обустройству

Требование	Параметр
Наименьшая допустимая высота потолка	2,5 м
Площадь котельной в частном доме	более 6 м2
Кубатура помещения	более 15 м3
Удаленность котельного помещения встроенной котельной от входа в частный дом	Более 12 м
Огнестойкость стен котельного помещения, смежных с домом	Более 0,75 часов
Минимальный размер окна	0,03 м2 / 1м3 помещения
Вентиляционная система	Обязательное наличие
Сечение приточных отверстий	0,01 м2 / 10 кВт мощности котла
Высота подиума под напольный котел	Более 50 мм
Минимальное расстояние от котла до сгораемых материалов	Более 400 мм
Минимальная площадка около «лица» котла	Более 1 м2
Дверь в котельное помещение	Наличие. Обязательное открывание наружу
Легкий доступ к газовым вентилям	Наличие
Заземление котла	Наличие
Системы канализации	Наличие

• К помещениям, в которых устанавливается твердотопливный котел, также предъявляются некоторые требования. Расстояние между таким котлом и ближайшей к нему стеной должно составлять, как минимум, 10 см. Имеется условие и по необходимой минимальной площади окна в таких помещениях. А именно, на каждый киловатт расчетной тепловой производительности котла необходимо предоставить – более 8 кв. см. остекления. Дымоход должен обладать одинаковым размером поперечного диаметра по всей своей длине и по возможности содержать как можно меньшее число поворотов. Если предполагается установить котел, который использует в качестве топлива уголь или дрова, то площадь помещения, в котором он устанавливается, должна быть – больше 8 м2
• Электропроводка в рассматриваемых помещениях должна соответствовать нормам ПУЭ.
  Если предполагается к использованию электрический котел, то его токопроводящие клеммы подлежат обязательному заземлению
• Обустройство котельной, которая работает на дизельном топливе, предполагает в непосредственной близости от строения разместить в земле крупный (объемом 1,5 м3 или больше) металлический толстостенный топливный резервуар. В самом котельном помещении устанавливается бак, в который топливо попадает из подземного резервуара. Необходимо обеспечить беспрепятственный подъезд к этому резервуару

Помимо перечисленных существует еще огромное количество «узких мест» и нюансов, которые необходимо учесть при монтаже котельной для достижения высокого уровня конечного результата.

При сотрудничестве с «ВиДстрой Инжиниринг» Вы становитесь владельцем безопасной, надежной и технически функциональной котельной, которая отвечает всем требованиям СНиП!

Отправить заявку на расчет

Система удаления дыма

Если устройство котельной в частном доме производится на базе котла, в котором происходит горение топлива, то необходимо позаботиться об организации эффективной системы удаления дыма. При проектировании и установке дымохода необходимо учесть ряд условий. Вот некоторые из них:

• Дымовую трубу необходимо выводить выше уровня кровли. Это делается для обеспечения достаточного уровня тяги.
• В качестве материала для изготовления дымохода чаще всего используются нержавеющая сталь, керамика, различные типы огнеупорных пластиков. Рекомендуется устанавливать дымоход, конструктивно выполненный в качестве сэндвича. В этом случае посреди двух слоев основного материала расположен утеплитель. При таком варианте на поверхности трубы образуется намного меньше конденсата.
• Если дымоход установлен снаружи дома, его необходимо надежно зафиксировать. Самые распространенные способы решения этого вопроса – прикрепление хомутами нужного размера к стене дома или помещение его в кирпичную трубу.
• Необходимо помнить, что канал, предназначенный для удаления дыма, должен быть снабжен люками или ревизиями. Данные отверстия необходимы для выполнения очистки через них внутреннего пространства дымовой трубы от выводимых продуктов сгорания.

Варианты размещения котельной относительно частного дома

По месту установки котельная, предназначенная для частного дома, может быть:

Встроенная в дом

В данном случае котельная размещается в одном из помещений дома, которое заранее подготовлено по правилам СНиП.

С позиции стоимости обустройства – это наиболее привлекательный вариант, но он применим не всегда. Котельная, встроенная в частный дом, не желательна к применению при использовании газового котла, укомплектованного атмосферной горелкой (камера сгорания открытого типа).

Также данный вариант не желателен при использовании оборудования, работающего на солярке. Оно достаточно шумное и может доставлять дискомфорт людям, проживающим в доме. Кроме того, при использовании оборудования на жидком топливе, в помещении его размещения и, возможно, в прилегающих помещениях будет стоять стойкий запах солярки.

Котельная, пристроенная к частному дому

Она представляет собой отдельное здание, смежное с отапливаемым домом, т. е. имеет с ним хотя бы одну общую стену. Если имеется дверь, ведущая непосредственно из дома в помещение котельной, то она должна быть обита с двух сторон негорючим материалом.

При непосредственном контакте пристроенной котельной с жилыми помещениями частного дома, необходимо обеспечить минимальный уровень шума. Для чего выполняется шумоизолирование котельного помещения. Проведение работ по изоляции от шума не обязательно и не декларируется СНиП. Но выполнив его, Вы снизите посторонние шумы в доме, возникающие от работы котла, и тем самым увеличите комфорт проживания.

Отдельно стоящая от дома

Данный вариант котельной предусматривает наличие удаленного от отапливаемого частного дома сооружения, отвечающего СНиП, и размещения в нем необходимого котельного оборудования. При этом оборудование котельной стыкуется с отопительной системой частного дома при помощи инженерно-технических коммуникаций – теплотрасс.

В большинстве ситуаций это наиболее подходящее решение. Использование его дает возможность применять оборудование абсолютно любого типа и любой мощности. Данное решение не доставит какого-либо дискомфорта проживающим в доме людям и не нарушает правил СНиП.

Главный недостаток котельной отдельно стоящей от частного дома – увеличение бюджета на создание. В ряде случаев очень даже значительно. На стоимость влияет необходимость возведения нового здания, а также, использование теплотрассы.

Блочно-модульная котельная (БМК)

Представляет собой контейнер, с полноценной котельной внутри. Является удобным решением для организации временного обогрева. Также, БМК может быть использована как резервный вариант на случай поломки основного оборудования.

Главное ее преимущество – это мобильность. БМК получили широкое распространение и успешно используются в основном на коммерческих или промышленных Объектах. Но и в частных домах такие котельные также применимы.

БМК могут быть разного исполнения, в том числе существуют передвижные варианты на шасси.

Котельная в доме представляет собой сложное инженерно-техническое решение!

Мы всегда оптимизируем состав оборудования под потребности Заказчика, тем самым минимизируем стоимость без потери надежности и требуемой функциональности!

Оставить заявку

Обустройство котельной в частном доме

09.09.2021

414 Просмотров , 0 Комментариев

В доме, где установлен отопительный котел, приходится задумываться о правильном обустройстве котельной. С одной стороны, она должна отвечать нормам и требованиям безопасности, с другой — быть удобным и опрятным.

Требования к помещению

Необязательно размещать котельную в отдельной пристройке — это необходимо сделать лишь в деревянном доме для соблюдения правил пожарной безопасности.

●     В доме, сложенном из кирпича или пеноблоков, котельная может находиться в цоколе, подвале или на первом этаже, при этом комнату не располагают рядом со спальнями и следят, чтобы эвакуационный выход из нее составлял не более 12 м.

●     Говоря о размерах, учитывают не только площадь, но и объем. Минимальный объем комнаты должен составлять 24 м³ при площади пола 7 м². Минимальная высота потолка — 2,2 м.

●     Если установлен пеллетный котел, помещений потребуется два: для самого агрегата и для бункера с пеллетами. Размещать бункер в одной комнате с котлом запрещено нормами.

●     В котельной обязательно должно быть хотя бы одно окно, проведена вентиляционная система. В помещении устанавливают противопожарную дверь, которая распахивается наружу, высотой не менее 80 см.

●     Для котлов , работающих на твердом или газообразном топливе, потребуется установка дымохода.

●     Котел располагают на отдалении от стены не менее, чем на 0,25 м. Должен быть обеспечен свободный доступ к оборудованию для его обслуживания и ремонта, в том числе к элементам отопительной системы.

Недопустимо захламлять котельную лишними предметами, особенно из пожароопасных материалов.

Отделка котельной

Для отделки используются материалы, устойчивые к воздействию огня. Недопустимо применение дерева, пластика, картона или бумаги.

●     Пол для установки котла должен быть идеально ровным и гладким, поэтому перед укладкой финишного покрытия его выравнивают стяжкой — мокрой или полусухой. Поверхность пола можно оставить бетонной, покрыв жаростойкой краской, закрыть металлическими листами или оформить прочной керамической плиткой крупного формата. Помните, что котел имеет довольно большой вес и напольное покрытие должно его выдерживать.

●     Стены оформляют негорючими материалами: штукатуркой, листами гипсокартона с последующими оштукатуриванием. Если хочется придать котельной более презентабельный вид, подойдет облицовка декоративным кирпичом, плиткой, керамогранитом.

●     Оконные системы лучше устанавливать устойчивые к воздействию жара и пламени. Это могут быть специальные противопожарные окна на основе алюминиевого профиля или деревянные стеклопакеты со специальной пропиткой. От пластиковых вариантов здесь лучше отказаться.

●     Потолок в котельной оштукатуривают. Практичным решением станет подвесная система с использованием гипсокартонных плит: она позволит скрыть проводку, трубы коммуникаций.

Интерьер котельной

Котельная — это утилитарное помещение, в котором не место декору, дорогой отделке, лишним элементам.

Главное при планировании интерьера — расположить котел, приборы управления, сопутствующее оборудование так, чтобы пользоваться им было удобно, чтобы легко обеспечить доступ к системам для ремонта и обслуживания.

В котельной должно быть достаточно света, при этом осветительные приборы обязательно защищают сетчатым чехлом. Показания приборов, оборудование управления должны быть хорошо освещены.

На стенах и свободном пространстве пола размещают системы хранения — металлические стеллажи и ящики, где располагают вещи, необходимые для обслуживания оборудования и ухода за ним. В котельной обязательно размещают средства пожаротушения.

Поддержание порядка в котельной — не только вопрос эстетики, но и одно из основных требований безопасности.

Что такое котельная

Котел, конечно. В некоторых домах установлены бойлеры для обеспечения горячей водой для питья, горячей водой для отопления или для того и другого. Часто это старые дома, которые отапливаются радиаторами, а не принудительным воздухом.

Дома с паровыми котлами для отопления встречаются реже. В системе лучистого отопления вода нагревается почти до точки кипения в бойлере, прежде чем направляется по соединенным трубам к радиаторам, которые излучают тепло в комнаты. Вода внутри этой изолированной системы непригодна для употребления человеком.

Для второго оборудования требуется закрытая котельная, чтобы обеспечить дом горячей питьевой водой. Вам понадобится типичный бытовой водонагреватель, который ставится в котельной с котлом, если не установлена ​​безбаковая система.

В открытой системе бойлер нагревает воду, когда человек включает горячий кран в раковине или душе, а также подает воду к радиаторам. Затем вода выходит из котла через кран после прохождения по трубам. Бойлеры не держат горячую воду в накопительном баке, как это делают водонагреватели.

Котельная вырабатывает горячую воду или, реже, пар для нагрева воды для бытовых нужд и строения.

Пар иногда используется для питания абсорбционных охлаждающих устройств. В котельной большого здания обычно размещаются два или более котла, так что люди могут использовать один, пока другой чистится или ремонтируется. Один дымоход служит соединением для всех котлов. Котельные могут располагаться в любом месте строения. Типичные места включают крышу, технический пол, подвал и механическое помещение на уровне земли. В связи с необходимостью воздухозаборной решетки для воздуха для горения и дверцы или съемной панели для облегчения демонтажа и замены котлов ее следует монтировать на наружной стене.

Котельная должна располагаться под или рядом с такими местами, как погрузочные доки и вестибюли. Это места, которые не будут подвергаться негативному воздействию из-за шума и тепла, которые они производят. Котельная должна располагаться рядом с установкой охлажденной воды, так как два помещения часто сливаются в одно помещение. Вертикальные шахты соединяют трубы горячего водоснабжения и обратки котлов с другими уровнями здания.

При планировании несущей конструкции необходимо учитывать нагрузки на пол, создаваемые котлами и соответствующим оборудованием.

Газ, электричество или нефть могут использоваться для питания котлов. Необходимость в воздухозаборниках для горения и дымоходе устраняется электрическими котлами, которые часто экономически выгодны только в местах с небольшими мощностями. Топливо для жидкотопливного котла обычно хранится в резервуарах внутри здания или рядом с ним на двухнедельный запас. Автовозы должны иметь доступ к заправочным трубопроводам. Эти резервуары часто закапывают рядом с сооружением, если там достаточно места. Если резервуары находятся внутри здания, они должны располагаться в помещении с естественной вентиляцией. Он предназначен для удержания всего содержимого резервуара, предотвращая его утечку за пределы конструкции.

Лучшее место на внешней стене в подвале.

Нефть перекачивается по трубопроводу из нижних резервуаров в котел на верхнем этаже сооружения.

Приблизительную площадь котельной можно рассчитать по таблице на стр. 190–191. Длинная тонкая комната обычно предпочтительнее квадратной в более значительных строениях. Высота потолка котельной может варьироваться от 12 футов (3,66 метра) для маленькой формы до 16 футов (4,88 метра) для большой.

Высота дымохода, тип тяги (естественная, принудительная или индуцированная) и другие факторы влияют на размер воздуховода, подсоединяемого к котлам, работающим на топливе. Оставьте площадь пола для вентиляционного отверстия размером 2 фута на 2 фута (квадрат 610 мм) для очень крошечной конструкции и 6 футов на 6 футов (квадрат 1,83 м) для массивного здания по основным причинам дизайна. Для установок различных размеров используйте интерполяцию между этими крайними значениями. Помните, что дымоход над котельной проходит через каждый этаж строения.

Требования к проектированию котельной — Поставщик котла EPCB Теплое напоминание

Как спроектировать котельную, чтобы сделать ее более подходящей для завода. Давайте посмотрим на Требования к проектированию котельной.

Есть три точки.

1. Расположение котельной
2. Планировка котельной, вспомогательного помещения и гостиной
3. Требования к гражданскому строительству

Давайте посмотрим поближе.

Прежде всего. нам нужно выбрать оптимальное место для котельной.

1 Расположение котельной

Это основные факторы, определяющие место расположения котельной.

1.1 Котельная должна быть отдельной.

1.2 Нам нужно держать котельную как можно дальше от людей и зданий.

1.3 Если мы должны построить котельную соединить с другими зданиями или установить в зданиях.

Мы не можем строить его в густонаселенных местах и ​​важных локациях, прилегающих к первому этажу и следующему этажу, а также по обеим сторонам основного коридора и путей эвакуации.

Мы должны построить его на цокольном или цокольном этаже здания в зависимости от внешнего вида здания.

1.4 Не можем построить котельную в жилом доме.

1.5 Котельная пылеугольного котла.

Следует постараться впринципе освоить район с повышенными экологическими требованиями. Районы, такие как жилые, коммерческие, живописные и т. д.

1.6 Котельная котла с циркулирующим кипящим слоем

.

Нужно строить в пригороде подальше от жилых массивов.

После того, как мы выбрали место для котельной, нам нужно сделать правильную планировку интерьера котельной.

2 Планировка котельной, подсобного помещения и гостиной

2.

1 Необходимо правильно оформить воздухозаборники котельной:

К компоновке воздухозаборника предъявляются следующие требования.

1) Портов доступа должно быть больше двух.

Однако, если длина котла менее 12 метров и площадь котельной менее 200 кв. Выход может быть один.

2) Котельная несамостоятельная.

Должна быть дорожка для сотрудников, ведущая на улицу!

3) Многоэтажная котельная.

Котельная должна иметь более 2 входов на этаж. На каждом этаже должна быть лестница с прямым выходом на землю.

2.2 Устройство дверей котельной.

Дверь котельной, ведущая наружу, должна открываться наружу. котельная двери работы или жизни через котельные должны быть в котельную открыты.

2.3 Требования к высоте котельной.

Высота рабочей площадки котла и подъездной дороги должна соответствовать требованиям грузоподъемного оборудования. Его высота должна быть выше 2 метров.

Если высота котельной «А». Высота такого оборудования, как корпус котла и экономайзер при охлаждении – «В», тогда А должна быть на 0,7 м выше, чем В.

3 Строительные требования к проекту котельной

3.1 Класс пожарной опасности и степень огнестойкости котельной должны соответствовать следующим требованиям:

1) Оценка пожарной безопасности котельной

Котельная относится к заводу по производству котлов класса D.

Одиночный паровой котел номинальной паропроизводительностью до 4 т/ч или индивидуальный водогрейный котел номинальной тепловой мощностью более 2,8 МВт.

Класс огнестойкости здания котельной не ниже среднего предела огнестойкости;

Одиночный паровой котел с номинальной мощностью испарения менее или равной 4 т/ч или отдельный водогрейный котел с номинальной тепловой мощностью менее 2,8 МВт.

Здание котельной класса огнестойкости не ниже 3 класса огнестойкости.

В других зданиях в котельной. Уровень огнеупоров между котлами должен быть не ниже среднего класса огнестойкости

.

2) Производственное предприятие класса C

  Конструкция котельной

Котельная, расположенная между резервуаром для мазута и насосным отделением, а также резервуаром для дизельного топлива и насосным отделением, являются производственными предприятиями класса C.

Его конструкция должна иметь класс огнестойкости не ниже вторичного.

Эти помещения устроены во вспомогательной котельной.

Брандмауэр должен быть установлен отдельно от других комнат;

3) Производственное предприятие класса А

Котельная газового котла является производственным предприятием класса А.

Его конструкция должна быть не ниже двух классов огнестойкости.

Противопожарная перегородка должна быть установлена ​​между котельной и примыкающим к корпусу котла напором, чтобы отделить котельную.

Двери должны открываться наружу и не должны вести к котельной.

Пол должен быть искробезопасным.

4) Взрывозащищенное устройство сброса давления конструкции котельной

Стены, полы или кровля котельной должны иметь соответствующие меры взрывозащиты.

Площадь должна быть эквивалентна площади котельной 10% от площади сброса давления.

Направление сброса давления не направлено к местам скопления людей, помещениям и проходам, а также к сбросу давления в этих местах.

Площадь взрывозащищенной поверхности сброса давления разгрузочного бункера котельной также должна соответствовать требованиям.

Когда зона сброса давления не может удовлетворить вышеуказанным требованиям, можно использовать монтаж стены и верха (потолка) котельной металлическим взрывом путем соединения соединительной детали.

Примечание. Зона сброса давления должна включать окна, световые люки, легкие крыши и стены плотностью не более 120 кг/м2 и другие слабые места.

5) Размещение брандмауэра.

Если это жидкотопливная котельная, то следует поставить противопожарные перегородки непосредственно между помещением самой котельной и помещением вспомогательного оборудования.

Смотровые окна для работы котла также должны быть изготовлены из взрывозащищенного стекла.

В дополнение к этому нам также необходимо иметь требования к конструкции котла.

3.2 Требования к фундаменту котельной

При многоярусной компоновке котельной, фундамента котла и швов цокольного этажа следует принять меры по адаптации к расчетной площади.

3.3 Требования к кровлям котельной проекта

Котельная должна быть отведена под самое крупное оборудование монтажно-транспортное отверстие, установка окон и дверей может быть совмещена с отверстием или отверстиями, предусмотренными в несущих стенах.

3.4 Требования к колоннам в котельной

Расстояние между колоннами котельной, пролет и внутренний пол до верхней части высоты колонны соответствуют техническим требованиям в помещении, должны соответствовать существующим национальным стандартам «Гармонизированный стандартный модуль заводских зданий» GB50006.

Есть еще несколько предостережений.

3.5 Использование мер по виброизоляции

Когда котельная оборудована тяжелым вибрационным оборудованием, таким как мельницы, воздуходувки и насосы.

3.6 Установка защитных поручней

Когда Оборудование вокруг скважины под подъемник, характеристики шлакообразования, золошлаковую ванну и высокую платформу.

3.7 Установка зенковки конструкции котельной

Дымоход и соединения дымохода, должны быть установлены расчетные швы.

3.8 Требования к вентиляции и освещению

Стены окон, выходящие за пределы котельной, кроме требований по сбросу давления, должны быть выполнены, а также должны соответствовать требованиям по вентиляции и освещению

3.9 Котельная и другие примыкающие к ней строения, примыкающая к ней стена должна быть противопожарной перегородкой.

Конечно. Гигиенические требования не менее важны!

3.10 Санитарные требования к проекту котельной

Медицинские учреждения проектируют котельную жилую комнату, должны соответствовать действующему государственному стандарту гигиены труда «Проектирование санитарно-гигиенических норм промышленных предприятий», соответствующим положениям ГБЗ1.
