Печь галанка кладка по порядовке

Среди многообразия конструкций для обогрева помещений в загородных домах и дачных постройках заслуженной популярностью пользуется отопительная  голландкапорядовка печи которой весьма эффективна. Как она выглядит, изображено на фото. Причин несколько. В первую очередь это небольшие габариты по сравнению с русской печью. Кроме этого, на обогрев дома тратится меньше времени.

Устройство печи голландки позволяет обеспечить теплом не только частное домовладение, но и баню. Схема ее кладки не является сложной, поэтому нередко данную конструкцию делают своими руками. Чтобы печь получилась качественной, необходимо подойти к работе ответственно, соблюдая технологию. Прежде чем сделать печь голландка своими руками, необходимо проконсультироваться со специалистом.

Подготовительный этап порядовки печи Голландка

Чтобы печка голландка своими руками эффективно справлялась с обогревом помещений, следует прислушаться к рекомендациям специалистов и выполнять ряд требований:

1. Перед тем, как приготовить раствор для кладки кирпичей, глину нужно пару раз просеять сквозь сито, при этом не оставляя больших кусков. Ситом может служить панцирная сетка от старой кровати, поставленная под небольшим углом. Затем глину вымачивают в воде на протяжении нескольких часов. Остатки жидкости, которая не впиталась, нужно слить. После набухания глины, к ней добавляют песок в пропорции 1:1 плюс 1/8 часть воды. Затем смесь тщательно перемешивают, чтобы не было комков. Консистенция раствора должна быть такой, чтобы в процессе кладки он выдавливался из швов.
2. Когда выкладывается отопительная печь голландка — порядовка выполняется в полном соответствии со схемой. Малейшее отклонение от чертежей может привести к негативным последствиям
3. Чтобы не допустить ошибки, сначала кладку можно выполнить, не используя раствор глины. Профессионалы советуют делать подтесовку и подколку, и это поможет сэкономить не только силы, но и время.
4. Дверцы будут хорошо держаться и со временем не расшатаются, если их закрепить при помощи стальной проволоки. Для этого в верхней кромке кирпича делают прорез, вставляют в него проволоку, потом нужно загнуть ее и переплести с кладкой.
5. Кладут кирпичи с сильным нажимом так, чтобы раствор из глины и песка выдавливался из швов, толщина которых не может превышать 3-5 миллиметров. Этот параметр необходимо соблюдать на протяжении строительства отопительной конструкции.
6. До того, как уложить кирпич, его следует смочить в воде, и тогда он не будет впитывать влагу, содержащуюся в растворе.

Большой каталог подробных порядовок печей для кладки своими руками

Когда делают кирпичные отопительные печи голландка, используют: огнестойкий кирпич; стальную проволоку; глину, песок; гидроизоляционный материал; колосниковую решетку; дверцы для топливника и поддувала; отвес и уровень; угольники и рулетку; сито для просеивания; кирку для обработки кирпича; чертежи, на которых изображена порядовка печи голландка.

Сначала выбирают место, где будет располагаться отопительная конструкция, для которой требуется площадка со сторонами 78 и 53 сантиметра. Потом делают гидроизоляцию фундамента, используя рубероид и гидроизол (вместо него подойдет толстая полиэтиленовая пленка). Поверх насыпают песок 10-миллиметровым слоем и выравнивают его, пока поверхность не станет абсолютно ровной. Для проверки применяют уровень

Кладку первых 12 кирпичей выполняют без раствора. Это будет начальный (1-й) ряд схемы, на которой изображена порядовка отопительной печи голландка. Его заливают тонким слоем раствора и устанавливают дверцу поддувала. Для этого ее обматывают асбестовым картоном и закрепляют стальной проволокой.

Следующие два ряда (2-й и 3-й) укладывают с использованием раствора. На этом заканчивается кладка кирпича плашмя. Начиная со следующего ряда, все элементы конструкции монтируют исключительно на ребро. Поверх устанавливают колосниковую решетку.

После завершения 4-го ряда крепят дверь топки, обматывают ее асбестовым картоном и шнуром, и закрепляют стальными прутьями. На данном этапе внутри дымохода конструируют подставку под внутреннюю перегородку. Кирпичи при создании задней стенки кладут насухо. 5-й и 6-й ряд делают аналогично.

Для 7-го ряда кладку выполняют с ¾ кирпича, что позволяет обеспечить надежную перевязку швов. .

В 8-ом ряду монтируют скошенный кирпич, на который возлагается функция дымового зуба. 9-й ряд немного смещают назад, и тогда крышке топливника при открывании будет обеспечена поддержка.

Варочную плиту прежде, чем установить, обматывают смоченным в воде асбестовым шнуром. После этого начинают конструировать дымовую трубу, которая в дальнейшем начнет расширяться внутрь камеры для топлива. Дальше приступают к монтажу задвижки.

С целью предотвращения попадания дыма в помещение этот элемент отопительной конструкции обматывают асбестовым картоном, предварительно смазанным раствором или смоченным водой. Затем кладут дымоход. В случае его смещения в сторону, делают перекрытие из трех рядов кирпичей.

После этого кирпич, уложенный без применения раствора в 4-ом ряду, необходимо вынуть, а пространство печи изнутри очистить от остатков глины.

Если создается печь голландка – порядовка предусматривает конструирование трех каналов дымооборота, начиная с 18-го ряда. Они идут первоначально от топки агрегата вверх, потом опускаются вниз и вновь направляются вверх. На уровне 25-го ряда выполняют перегородку дымохода.

В 27 ряду завершают создание дымохода, после чего в печи насчитывается три внутренних канала. 29-й ряд — монтируют задвижку, с ее помощью регулируют тягу. Затем кладут такое количество кирпичных рядов, которое требуется для придания отопительной конструкции необходимой высоты.

Поросушка печи

Чтобы просушить печь, открывают окна и двери помещения на несколько дней, а полностью она высохнет через 12-16 дней. На ней не должно остаться влажных участков. Порядовка отопительно варочной печи голландка имеет ряд особенностей, что связано с ее техническим устройством. Опытные печники, как правило, предлагают клиентам отработанные конструкции.

Голландка — маленькая печка для натурального дома

Читайте также:
20 ракетных печей для натурального дома
Как построить глиняную печь для хлеба и пиццы
3 секрета для одной печи
6 причин поставить печку в доме

Голландская печь, как правило, имеет ширину порядка 1 метра, глубину — до 2 и высоту — до 2,5 метров. Обычно является дополнительной печью в избах (с целью отопления летом). Также часто выполняется в качестве встроенной в русскую печь у её лицевой стороны (топка выходит на боковую сторону оной) и служит для разогрева чугунной плиты.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время. Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Преимущества голландской печи

Наиболее простая, можно сказать типовая модель печи голландки представляет собой двухколпаковую отопительно-варочную конструкцию печки. Такая система позволяет более экономно использовать топливо, равномерно прогревать весь объем печи и все это при компактных размерах. На рисунке показано как горючие газы проходят от топливной камеры по обоим колпакам.

Оба колпака печи представляют собой камеры догорания горючих газов. После того как дрова закладываются в топливник 1, происходит процесс горения и газы поднимаются сначала в первый колпак 2, а затем через дымовой канал 6, поднимаются во второй колпак 5. Основной плюс колпаковой системы в том, что после прогрева печи просочившийся холодный воздух проходит печь насквозь, минуя нагретые воздухом камеры. Теплый газ в этом случае является дополнительной теплозащитой. Примерно 80% всего тепла остается в первой камере 2. Благодаря этому происходит более равномерный прогрев отапливаемого помещения. Для повышения эффективности печи иногда нижнюю часть, на рисунке до подвертки 3, одевают в железо. Такой железный футляр выполняет функцию отведению тепла, а кроме того является дополнительной герметизацией.

Источник: http://rodovid.me/saharin/gollandka-malenkaya-pechka-dlya-naturalnogo-doma.html

Печь голландка: пошаговая инструкция, достоинства

Отопительная печь-голландка, дополненная варочной поверхностью, по сей день пользуется популярностью у владельцев частных домов и дач. Сложить печку правильно не составит труда даже человеку, не имеющему отношения к строительству и возведению таких устройств. Чтобы конструкция функционировала исправно, важно строго соблюдать инструкцию и этапы возведения.

Что собой представляет и как работает?

Голландские печи на протяжении шести столетий модифицировались и совершенствовались, но единственно неизменной осталась высокая эффективность и большая теплоотдача.

Размеры голландки компактные — стандартно 3 на 3 кирпича, еще одна отличительная особенность —3-х оборотный дымоход, благодаря которому горячий дым не выходит прямо в трубу, а задерживается в каналах, дополнительно нагревая стены. При желании голландскую печь оснащают варочной плитой. В такой модификации устройство становится многофункциональным.

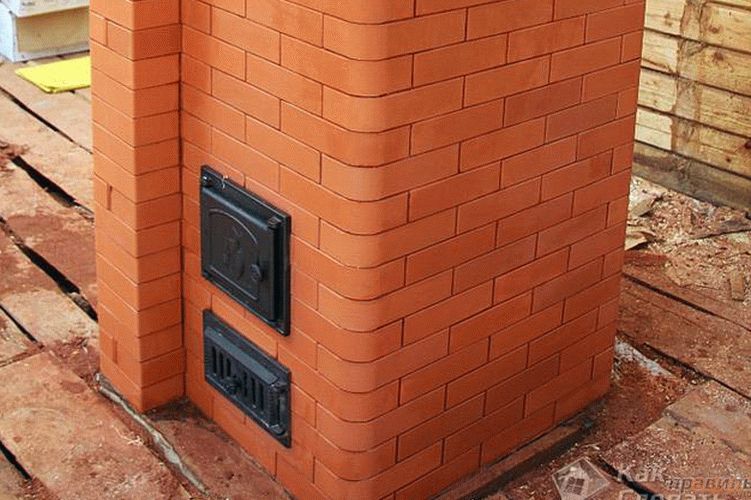

Трехоборотная кирпичная печь-голландка выглядит как вытянутая, большой высоты прямоугольная конструкция, при этом она способна прогревать сразу 2—3 этажа. Намного реже возводится угловая круглая печь в железном кожухе, так как самостоятельно соорудить ее сложнее и затратнее. Для дома, где отсутствует газовая система отопления, больше подходят варианты с дополнительной варочной поверхностью. Для дачи общей площадью 35—40 кв. м, рекомендуется сделать камин с лежанкой, чтобы в холодную погоду можно было использовать ее в качестве кровати с подогревом.

Особенности печи голландка

Схема печи-голландки имеет такие отличительные характеристики:

• вертикально вытянутая форма;
• отсутствие колосников;
• наличие нескольких каналов в дымоходе;
• отсутствие поддувала, благодаря чему длительность горения увеличивается;
• прямоугольная топка;
• тонкая кладка печи в ½ кирпича, из-за чего она быстро прогревается;
• в первоначальном варианте варочная панель с духовкой отсутствуют, только современные модифицированные модели строятся с варочной поверхностью, лежанкой, мини-духовкой и с камином.

Достоинства и недостатки

Прежде чем построить голландскую печь из кирпича у себя дома, рекомендуется подробно ознакомиться с плюсами и минусами сооружения. К преимуществам относятся:

• Возможность выложить печку с дополнительными модификациями и возможностями, что делает сооружение многофункциональным и универсальным.
• Малая площадь печи — 50×50 см позволяет сооружать ее в небольших домиках.
• Быстрое прогревание и распространение тепла в жилище.
• Высокий КПД, даже если печка двухэтажная.
• Умеренные финансовые затраты на возведение. Нужно приобрести лишь дорогой шамотный кирпич для формирования топочной камеры. Остальная порядовка печи выкладывается из обычного, можно даже б/у кирпича.

Недостатки, среди которых самыми существенными считаются:

• Меньший КПД по сравнению с классической русской печью.
• Многоканальная система устроена таким образом, что иногда уличный воздух затягивается внутрь жилища.
• Чтобы в доме было комфортно, топить печь нужно не менее 2 раз на сутки.
• Расход топлива неэкономный.
• Чтобы печь была всегда теплой, важно все время наблюдать за вьюшкой.
• Растапливать печку на максимальную мощность не рекомендуется, потому что газ, который задерживается в дымоотводных каналах, проникает внутрь здания и отравляет жильцов.

Пошаговая инструкция возведения своими руками

Материалы, инструменты

Чтобы отопительно-варочная печь-голландка была крепкой и надежной, для ее сооружения необходимо приготовить качественный раствор. Смесь делается из песка, красной глины, воды. Также понадобится приобрести такие материалы:

• красный керамический и шамотный огнеупорный кирпич;
• цемент, гравий, песок;
• гидроизолятор;
• доски для формирования опалубки;
• поддувало;
• чугунную дверцу;
• заслонку;
• арматуру и проволочную сетку для армирования;
• шнур асбестовый;
• варочную панель;
• духовой шкаф.

Кладка и отделка проводятся с помощью таких инструментов:

• лопата — совковая, штыковая;
• емкость для замешивания раствора;
• цинковые ведра — 2—3 шт.;
• мастерок;
• правило, уровень, угломер, отвес, рулетка;
• миксер для смешивания раствора;
• электрическая болгарка для резки кирпича;
• резиновый молоточек.

Подготовка

Чтобы печь-голландка с плитой и варочной панелью функционировала правильно, на подготовительном этапе составляется проект и чертежи сооружения. Если нет уверенности в том, что выбранная схема правильная, рекомендуется обратиться за помощью к мастеру-печнику. После того как подробная инструкция будет согласована, приступают к формированию основы.

Как правильно класть фундамент?

На полу определяется периметр конструкции, после чего вырывается ров глубиной 50—60 см, дно которого плотно устилается песком и гравием слоем по 100 мм. Подушку нужно хорошо утрамбовать, затем затянуть армирующей сеткой. Важно, чтобы армирование занимало всю оставшуюся площадь рва. Далее, готовится цементно-песчаный раствор в соотношении 3:1. Яму рекомендуется оформить деревянной опалубкой, после залить раствор и оставить фундамент высыхать на 7—10 дней. Важно иметь в виду, что для двухэтажного печного сооружения основа должна быть массивнее и прочнее, чем для печи с 1 уровнем.

Когда фундамент полностью просохнет, сверху на него устилается гидроизолятор.

Укладка кирпича — пошаговая схема

Чтобы готовая конструкция была прочной, надежной и максимально эффективной, важно строго соблюдать этапы кладки и не нарушать схему. В противном случае устройство не будет нормально функционировать и придется заново все переделывать. Схема кладки печи-голландки представлена в таблице:

Далее проводится кладка дымовой трубы, которая выполняется сплошной перевязкой. Для защиты деревянных балок крыши от возгорания, на 3 ряду кладки рекомендуется выполнять «распушку». Чтобы тяга была максимальная, стоит закруглить углы трубы, в противном случае образующиеся завихрения будут ослаблять тягу. Чтобы печь функционировала правильно, дымовая труба должна возвышаться над крышей на расстоянии 65 см.

Как проводится облицовка?

Когда печь голландка своими руками будет полностью выстроена, при желании можно облицевать ее декоративным материалом. Если изначально сооружение возводилось из красного, полнотелого кирпича, швы формировались ровные, то необходимости в отделочных работах нет. Чтобы придать печи глянцевый блик, можно вскрыть ее лаком или специальной огнеупорной краской. Круглые угловые модели обшиваются металлическим кожухом либо облицовываются керамической плиткой. Еще один вариант декора — оштукатуривание специальной жаропрочной штукатуркой.

После окончания облицовки печь оставляют высыхать. В среднем просушка длится 10—15 дней. Чтобы ускорить процесс, все дверцы и заслонки голландки рекомендуется открыть. Летом кладка высыхает естественным путем, а зимой придется устанавливать внутри топочной камеры вентилятор или мощную лампу.

Как первый раз правильно топить?

Когда печь полностью высохнет, приступают к первой тестовой растопке. Впервые топочная камера заполняется сухими дровами на 1/5. Это убережет сооружение от преждевременного растрескивания и разрушения, а также безопасно досушит не до конца высохшие участки. При первой растопке важно открыть все заслонки и задвижки. Для безопасности, в таком режиме рекомендуется протапливать голландку на протяжении 7—10 дней. После топочная камера полностью заполняется дровами и используется на полную мощность. Для поддержания комфортной температуры в помещении рекомендуется в течение дня 2 раза делать полную загрузку печи.
