Парапет плоской кровли: узел примыкания, устройство, высота

  • Парапет плоской кровли – для чего он нужен
  • Высота парапета на крыше в зависимости от ее вида
  • Устройство узлов примыкания

Один из важных вопросов возведения строений является обеспечение безопасности при обслуживании и проведении необходимых работ по ремонту крыши. С этой целью еще в процессе возведения здания периметр крыши огораживают соответствующими конструкциями.
Конструктивно все крыши делят на скатные и плоские, а среди последних – разделяют эксплуатируемые и, соответственно, неэксплуатируемые.

Парапет плоской кровли – для чего он нужен ↑


Под понятием «парапет», как правило, понимают либо небольшую стену ограждения по периметру крыши, призванную защищать ее от негативных воздействий извне, или так называемый фартук из металлического профиля. Парапет на плоской кровле, к примеру, нередко исполняют в форме кирпичной кладки.

Обычный вариант ограждения в виде стенки без дополнительной установки металлопрофиля имеет серьезные недостатки.


Правда, она прекрасно предохраняет покрытие от ветра, но защита узла от воздействия атмосферных осадков оставляет желать лучшего, поскольку вода неминуемо, независимо от того, какой будет высота парапета плоской кровли, станет заполнять стык между ним и крышей. Поэтому правильнее будет под парапетом понимать стену ограждения вместе с размещенным поверх нее защитным фартуком.

Устройство парапета как таковое особой сложности не представляет, однако, требует точности исполнения и правильного выбора материала. К примеру, при использовании для фартука низкокачественного металла, который практически не в состоянии противостоять коррозии, то через достаточно короткий промежуток времени ограждение потеряет свои защитные качества. Далее, весьма существенным фактором считается размер изделия. Неправильно выбранная высота конструкции, которая зависит от таких параметров, как требования техники безопасности, противопожарные требования и т. д. или недостаточно плотное прилегание фартука могут стать причиной механических разрушений как самого ограждения, так и крыши.

Высота парапета на крыше в зависимости от ее вида ↑

Величину ограждающего бордюра устанавливают в соответствии с требованиями СниП. Для эксплуатируемой кровли высота сооружения должна равняться, по крайней мере, 1,2 м.

Однако, согласитесь, что оказаться окруженным стеной такой высоты не так уж и приятно, поэтому задачу решают комплексно: устанавливают бордюр оптимальной высоты и устраивают на нем ограждение, в котором максимальное расстояние между горизонтальными элементами составляет 30 см, а вертикальными – 1 м.
При высоте здания меньше 10 м неэксплуатируемая плоская крыша – без парапета. Для более высоких сооружений – устройство ограждающего бордюра обязательно.

Если высота защитной конструкции свыше 45 см, ее обязательно оснащают защитным фартуком, который одновременно служит для водоотвода. Фартук обычно крепят, используя прижимную планку из металла при помощи саморезов. Все стыки должны быть тщательно загерметизированы.

Металлический фартук укладывают либо путем «наслоения» полотна, либо через фальцовку. Очевидно, что монтаж внахлест обходится дешевле, фальцевание обеспечивает значительно более высокую гидроизоляцию.

Встречаются конструкции, для которых обычный фартук не подходит, к примеру, при наличии закруглений или сложной геометрической формы. В этих случаях используют нестандартные решения – единое полотно фартука или радиальную конструкцию.

Устройство узлов примыкания ↑

Примыкание рулонной кровли к парапету должно быть выполнено с усилением гидроизоляции, поэтому материал монтируется с заходом на плоскость ограждения по вертикали. Чтобы избежать образования полости под уложенным на крышу покрытием в местах сопряжения, из-за чего под воздействием механических нагрузок обычно возникают повреждения кровельного ковра и, соответственно, нарушается герметичность, в проблемных местах с уклоном 45° укладывают небольшой вспомогательный бортик. Его выполняют либо раствором из цемента и песка, либо в определенных случаях деревянных брусков с треугольным сечением. Бруски обязательно должны быть предварительно обработаны огнебиозащитными составами.

Для приклеивания гидроизоляции из рубероида используют горячую мастику из битума. Уложив материал на основание, бортик и вертикальную стенку бордюра ограждения, дожидаются остывания битума и приклеивают следующий слой гидроизоляции. Примыкание выполняют двумя способами.

На стене бордюра подготавливают канавку, куда заводят верхнюю кромку рулонного материала. После чего край рулонного материала закрепляют там при помощи прижимной планки из металла, используя дюбели. Саму планку и стыковочный шов герметизируют соответствующим материалом и окрашивают краской. Краска должна быть устойчивой к воздействиям атмосферы. К этой же планке в последующем крепят верхний фартук из металла.

Согласно второму варианту, этот край заводят на верхнюю часть ограждения. Для его приклеивания используют горячий битум. Затем эти участки закрывают бетонными плитами или фартуком из металла.

Для устройства данного узла примыкания в настоящее время используют современные гидрофобные мастичные материалы. Бесшовное покрытие, которое получается в результате, обеспечивает его надежную герметизацию.

© 2023 stylekrov.ru

Примыкание кровли к парапету — узел примыкания

Опубликовано:

Парапет является неотъемлемой частью крыши многих домов, дополняя их конструкцию. Он имеет определенную высоту, которая может быть разной в зависимости от ситуации. На стыке этого защитного бордюра с крышей происходит примыкание кровли к парапету, которое необходимо выполнять по всем правилам.

Содержание

  1. Устройство парапета
  2. Принципы примыкания кровли к парапету
  3. Устройство примыкания с мягкой кровлей
  4. Видео

Устройство парапета

Парапет хотя и не является одной из главных частей дома, но он хорошо выполняет защитную и эстетическую функции. Это небольшая стенка, которая устраивается по периметру крыши и выглядит как ограждающее сооружение. Такая конструкция устраивается как на скатных, так и на плоских крышах. В первом случае парапет сооружается над карнизом и снизу он хорошо виден. Во втором случае небольшое заграждение полностью закрывает от взора крышу. Чтобы на парапет не разрушали атмосферные осадки и воздушные потоки, это возвышение покрывают фартуком, который может быть выполнен из оцинкованного или медного листового металла. Конструктивно он оснащен специальными капельниками, с помощью которых отводится вода от здания. Капельники исключают попадание воды на защищенные зоны парапета.

Существуют варианты кирпичных или бетонных парапетов, покрытых не металлическими фартуками, а бетонными плитами.

Принципы примыкания кровли к парапету

Металлический фартук

Чтобы фартуки из оцинкованных металлических листов надежно крепились к ограждению, в конструкции парапета создаются штробы и ниши. В эти канавки заводят верхние края фартуков, которые представляют собой изогнутые в профильные изделия металлические листы. Фартуки можно использовать и из черной стали для кровли, но она должна быть окрашена со всех сторон с применением прогретой олифы. Ниши и штробы предусмотрены для устройства примыкания строительной необходимостью. Из практики известно, что кровельного листа в единичном экземпляре бывает недостаточно. Это происходит из-за того, что вертикальные участки не всегда бывают ровными. Кроме того, на крепление негативное воздействие оказывают нестабильный температурный режим и атмосферные осадки. В связи с этими негативными явлениями фартук может неплотно прилегать к бордюру. С помощью канавок эти проблемы решаются.

  • Когда край листа, изготовленного из того или иного материала, заводится в нишу, ее размер в высоту должен быть не менее 0,1 м.
  • В случае использования для установки фартука штробы, последняя заделывается цементно-песчаным раствором, что защищает конструкцию от осадков.

Штроба

На расстоянии 1 м друг от друга по длине парапета устанавливают деревянные пробки, пропитанные антисептиком. К пробкам закрепляют бруски, имеющие в сечении форму треугольника. Сверху эта конструкция накрывается фартуком.

  • Укладка фрагментов фартука делается в сторону, в которую будут стекать атмосферные осадки, при этом нахлест должен быть как минимум 0,1 м.
  • Если крыша плоская, то ее стык с ограждением покрывают гидроизоляцией в несколько слоев. Мастичная гидроизоляция нуждается в армировании. Лучше всего для этих целей подходит геотекстиль или материалы на основе стекла. При монтаже устраивается нахлест в 0,15 м. Материал через дополнительный бортик прижимается к вертикальной поверхности. Затем полученную конструкцию промазывают эмульсией или мастикой. После остывания скрепляющего средства на первый слой настилается второй. Чтобы «слоеный пирог» не сползал, его крепят металлическим фартуком, который кроме всего прочего выполняет защитную функцию. Чертеж хорошо демонстрирует, как устроено примыкание сопряженных поверхностей.

Устройство примыкания

Устройство примыкания с мягкой кровлей

При устройстве примыкания к парапету кровли рулонного типа особое внимание необходимо уделять гидроизоляции – она должна быть усиленная. При монтаже кровельного покрытия материал должен заводиться на вертикальную стенку. При укладке материала в месте стыка поверхностей должна присутствовать специальная опора.

Покрытие парапета рубероидом

В случае отсутствия вспомогательного бортика в месте сопряжения поверхностей крыши и парапета образуется уязвимая полость. В этом месте настил под механическим воздействием может легко повредиться, в результате чего произойдет разгерметизация покрытия.

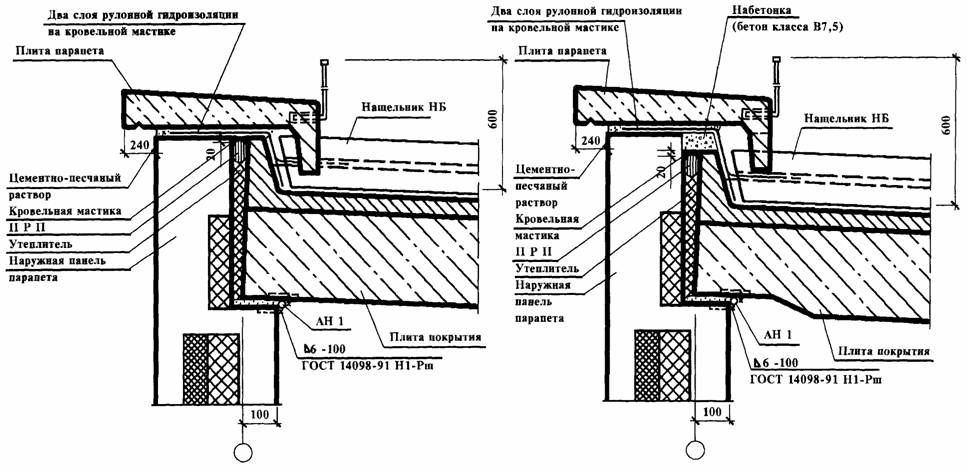

Схема устройства крыши

  • Чтобы не возникало проблем, связанных с повреждением кровельного материла, стык между поверхностью крыши и парапета закладывают опорным бортиком, который имеет в сечении 2 угла по 45º. Его устройство проводится из смеси на основе цемента и песка. Вместо этой опоры можно подложить пропитанный био- и огнезащитным средством деревянный брусок, который в сечении имеет вид равнобедренного треугольника. Благодаря такому бортику материал покрытия будет плотно приставать ко всей прилегающей поверхности.
  • Если гидроизоляционным материалом является рубероид, то с помощью горячей битумной мастики рулонный материал нужно приклеить ко всей поверхности крыши начиная от ее основания и заканчивая стенкой парапета, включительно с бортиком. Через некоторое время операцию нужно повторить, покрыв крышу вторым слоем рубероида. Во время возведения парапета в его внутренней поверхности устраивается специальная канавка. При выполнении примыкания двух поверхностей край кровельного материала с внешней стороны заводится в выполненную канавку. Возможен узел примыкания с заведением рубероида на верхний участок парапета.
  • Если край кровельной полосы заходит в штробу, материал нужно зафиксировать металлической планкой, которая будет прижимать рубероид к стенке при помощи дюбелей. Эта деталь и стык заделываются герметиком. Следующим слоем будет краска, защищающая конструкцию от осадков. В конце на парапет надевается металлический фартук, который может крепиться к планке.
  • При варианте с заведением рубероида наверх парапета, кровельный материал сначала фиксируется разогретым битумом, а затем покрывается фартуком или плитами.

Установка фартука на парапет

Существуют технологии для выполнения примыкания данных поверхностей с применением мастичных средств, имеющих гидрофобные характеристики. При такой обработке покрытие создается без швов, и примыкание надежно герметизируется.

Видео

Установка узла примыкания к парапету, если сделан вентилируемый фасад:





Помогла ли вам статья?

Как накладки на парапеты облегчают строительство

Деревянные блоки для стен парапетов могут быть проблемой при выполнении строительных работ из-за сложной геометрии, часто необходимой для эффективного перехода между крышей и стеной.

Если необходимо расширить стены из-за требований к коэффициенту теплопередачи, выбора архитектурных элементов, непрерывной изоляции или внешней отделки, в результате соединение различных кусков пиломатериалов может быть слишком сложным для монтажников, что может привести к растрате материалов, задержкам строительства. , некачественная сборка и установка, а также утечки воздуха и воды в здание. 9№ 0003

Накладки на парапеты Prebuck — это инновационное решение для создания деревянных блоков для стен парапетов, позволяющее сэкономить деньги и время на нескольких этапах строительного процесса.

Давайте подробнее рассмотрим преимущества использования накладок для парапетов премиум-класса, например, от Prebuck, для упрощения строительства.

Что такое парапетная стена?

Если смотреть на наружную стену здания, часть стены, которая поднимается и выступает примерно на 12–18 дюймов или более над настилом крыши, называется парапетной стеной.

Эти стены чаще всего встречаются на плоских или пологих мембранных крышах коммерческих зданий. Иногда стены парапетов служат защитными перилами для защиты людей, находящихся в здании, или рабочих, обслуживающих здание, но обычно они используются для создания стока обратно в дренажную линию.

Со временем изменения в современном строительном дизайне и методах строительства привели к тому, что стены расширились со стандартной ширины в 8-10 дюймов до 16-22+ дюймов. Эти изменения вытолкнули стену, чтобы создать пространство от 2 до 4 дюймов за пределами этой стены.

Готовая стена — кирпичная, металлическая или из любого выбранного материала — может затем расширить это пространство еще на 2 дюйма, создавая еще более широкий зазор, который может привести к влаге и повреждению стены, если она не защищена должным образом.


Традиционная конструкция для парапетных стен

В прошлом строители использовали обработанную древесину стандартного размера, например, 2×12, 2×6 или 2×10, поверх парапетной стены. блоки, которые служили импровизированными перилами безопасности и водоотводом.

Однако из-за уменьшения стандартных размеров деревянных досок и увеличения толщины коммерческих стен деревянные доски стандартного размера больше не полностью покрывают верхнюю часть парапетных стен.

В результате строители вынуждены создавать индивидуальное решение с дополнительными пиломатериалами и крепежом для каждой стены парапета, которую они возводят, что приводит к потере времени и добавлению проходов, которые могут привести к утечкам воздуха и воды и потенциальному разрушению крыши.

Зная, что большинство обрушений кровли начинается по периметру, важно найти наилучшие и наиболее эффективные способы покрытия и защиты парапетов стен, которые также будут соответствовать постоянно меняющимся требованиям современного дизайна.

Заглушки для парапетов Prebuck и их преимущества

Заглушки для парапетов Prebuck покрывают как стены парапетов, так и поверхности плоских крыш, обеспечивая надлежащий дренаж и предотвращая попадание воды внутрь стены. Эти колпачки также могут иметь наклон для дренажа, чтобы избежать хлопот, связанных с использованием нескольких крепежных элементов и кусков пиломатериалов.

Преимущества продукта

Заглушки для парапетов Prebuck служат стабильной платформой для крепления кровельной мембраны. Поскольку они спроектированы и спроектированы таким образом, чтобы не расщепляться, не деформироваться, не чашеобразоваться и не скручиваться, кровельная мембрана может проходить прямо поверх крышек. Они специально сделаны для этой цели, поэтому каждая деталь идентична и обеспечивает одинаковый уровень защиты любой плоской крыши или стены парапета.

Использование такого уровня техники и технологий для создания крышек для парапетов Prebuck позволяет обеспечить уровень стандартизации, которого в настоящее время не существует в отрасли.

Их можно легко использовать как в существующем, так и в новом строительстве. В результате у архитектурного сообщества теперь есть возможность указать фактический продукт для защиты соединений крыши и стены в своих проектах.

Вот некоторые другие основные преимущества заглушек Prebuck для парапетов:

  • Не вызывает коррозии металлов и гальванических реакций
  • Предназначен для прямого контакта с бетоном
  • Экологически чистый и устойчивый
  • Способствует получению баллов LEED — без формальдегида и отходящих газов
  • Устойчивость к насекомым и грибкам
  • Без древесных сучков — предотвращает коробление и скручивание
  • Помогает устранить проблемы с гарантией, предотвращая попадание влаги в полости стен

Накладки для парапетов Prebuck также были разработаны и испытаны на устойчивость к ветру со скоростью до 299 миль в час. Это означает, что накладки на парапеты Prebuck могут выдерживать более сильные ветры, чем здания, в которых они используются. «Средний дом обычно может выдерживать скорость ветра около 100 миль в час или 110 миль в час, если он расположен в районе, где сильные ветры — обычное явление», — пишет эко-архитектор Марта Кардонер.

Разработаны для быстрой и легкой установки

Так как это единственная цельная деревянная крышка, доступная сегодня на рынке, одним из самых больших преимуществ выбора парапетных крышек Prebuck является то, что они предназначены для быстрой и легкой установки.

Крышка доставляется на рабочую площадку цельной, и требуется лишь минимальная обрезка концов, что помогает сократить количество отходов и повысить уровень безопасности для всех на стройплощадке.

Мастер-плотник не требуется для установки заглушек Prebuck. Все заглушки Prebuck имеют длину 16 футов и поставляются с предварительно просверленными отверстиями для анкеров, поэтому бригады точно знают, где размещать крепежные детали во время установки.

Время установки чрезвычайно быстрое по сравнению с использованием обработанных пиломатериалов, для которых требуется мастер-плотник и как минимум два других помощника.

Первоначальные затраты на материалы и экономия затрат на установку

Хотя первоначальная стоимость заглушек для парапетов Prebuck немного выше, чем у традиционных материалов, экономия труда, связанная с заглушками Prebuck для парапетов, значительна. Благодаря сокращению времени установки и общей стоимости проекта, заглушки для парапетов Prebuck представляют собой экономичный вариант, который обеспечивает конкурентное преимущество для строителей и подрядчиков при подаче заявок на проекты.

Например, используя традиционные методы и методы установки, мастеру-плотнику и двум другим работникам потребуется 8 часов, чтобы установить крышку парапета длиной примерно 150 погонных футов.

С помощью Prebuck два сотрудника, работающих неполный рабочий день (с небольшим опытом), могут установить примерно 1200 погонных футов за рабочий день, в зависимости от количества углов на площадке.

Выберите инновационные колпачки Prebuck для парапетов

Независимо от того, идет ли речь о модернизации или новом строительстве, цельные деревянные колпачки Prebuck специально разработаны для упрощения общего процесса строительства, обеспечивая наилучшее покрытие и защиту для более прочной конструкции, которая прослужит всю жизнь. здания.

Щелкните здесь, чтобы узнать, какие преимущества Prebuck может принести вашему проекту.
