пирог по железобетонной плите, по бетонному основанию, устройство

Содержание

• Особенности пирога плоской крыши
• Устройство пирога для плоской кровли
  • Устройство кровельного пирога неэксплуатируемой плоской кровли
  • Устройство кровельного пирога эксплуатируемой плоской кровли
• Виды оснований для пирога плоской кровли
  • Пирог плоской кровли по железобетонной плите
  • Пирог плоской кровли по металлическому профилю
  • Пирог плоской кровли по деревянному перекрытию
• Пирог утепленной плоской кровли
• Советы и рекомендации
• Заключение

Пирог плоской кровли состоит из твердого основания, нескольких слоев теплоизоляционного и гидроизоляционного материала. Конструкция может изменяться в зависимости от типа крыши. Для нежилых зданий из слоев пирога убирают теплоизоляцию. На эксплуатируемых кровлях прокладывают коммуникации, подбирают финальное покрытие, устойчивое к механическому воздействию.

Особенности пирога плоской крыши

Кровельный пирог состоит из комплекса материалов, создающих защиту здания от осадков, воздействия ветра, жары, холода. Дополнительно обеспечивается звукоизоляция. Особенностью конструкции является наличие определенного количества слоев, что зависит от эксплуатационных характеристик крыши. Стандартная кровля состоит из следующих элементов:

• Прочное основание, выступающее перекрытием здания. Элементом конструкции выступает металл, бетонные плиты или дерево.
• Черновой выравнивающий слой, образующий поверхность с уклонами для стека воды.
• Пароизоляционный и теплоизоляционный слой применяется для теплого кровельного сооружения жилого здания.
• Гидроизоляция выступает финальным покрытием. Слой защищает все материалы от влаги.
• Финишное покрытие используется на плоской крыше, если согласно проекту предусматривается ее эксплуатация для дополнительных целей. Например, обустраивают площадки отдыха с тротуарами, зелеными площадками, бассейны, оранжереи.

Для всех видов плоских крыш обустраивают разуклонку. Процедура предусматривает создание уклонов в сторону водостоков для отведения воды.

Важно! Для качественного отведения осадков угол уклона плоской крыши должен составлять 1,5-4 ^о.

Устройство пирога для плоской кровли

Существует два типа плоских крыш. Конструкции бывают эксплуатируемые и неэксплуатируемые. В зависимости от их предназначения различается количество слоев в пироге.

Эксплуатируемая крыша в первую очередь требует прочного перекрытия, выдерживающего большие нагрузки. По названию сразу можно определить, что конструкция будет эксплуатироваться не только в качестве защиты здания, но и для других целей. По сооружению будут часто ходить люди, может даже быть организована парковка автомобилей или вертолетная площадка.

Неэксплуатируемая кровля не требует обустройства прочного основания. На крышу будут подниматься люди только для ее ремонта. Нижним слоем пирога, образующим перекрытие здания, могут даже использоваться профлисты.

Устройство кровельного пирога неэксплуатируемой плоской кровли

Неэксплуатируемая крыша предполагает нечастое пребывание на ней людей, но она используется для жилых и нежилых зданий. От предназначения зависит количество слоев пирога.

Утепленная конструкция:

• жесткое перекрытие здания, выступающее основанием пирога;
• стяжка, образующая уклоны;
• пароизоляционный материал;
• теплоизоляция;
• гидроизоляция.

Холодная конструкция:

• основание;
• стяжка разуклонки;
• гидроизоляция.

Верхним финишным слоем выступает гидроизоляция. Так как крыша неэксплуатируемая, материалу не требуется дополнительная защита от механических нагрузок. Гидроизоляцию делают из рубероида, мембран, битумных мастик.

Если предусмотрен пирог плоской кровли с утеплителем, то теплоизоляционный слой со стороны перекрытия здания защищают пароизоляцией. Для этого используют специальные пленки. Подойдет пергамин или рубероид. Пароизоляция защищает утеплитель от пара, проникающего через основание изнутри здания. С внешней стороны теплоизоляцию защищает гидроизоляционный слой.

У неэксплуатируемого кровельного сооружения основание не требует повышенной прочности. Для перекрытия здания допускается использование металлического профлиста, досок, плит из древесных отходов. Формирование уклона выполняют сыпучими материалами или заливают стяжку.

Устройство кровельного пирога эксплуатируемой плоской кровли

Конструкция эксплуатируемой кровли состоит из аналогичных слоев. Добавляется только финишное покрытие, защищающее гидроизоляцию. Эксплуатируемые конструкции бывают холодного и утепленного типа. Стандартный пирог состоит из слоев:

• перекрытие здания;
• пароизоляция и теплоизоляция, если кровля утепленная;
• гидроизоляция;
• финишное покрытие.

Из-за воздействия больших нагрузок для эксплуатируемого кровельного сооружения используют материалы с повышенными эксплуатационными характеристиками.

Основание обустраивают из железобетонных плит. Перекрытие должно выдержать вес всего пирога, дополнительную нагрузку от людей и расположенных объектов на крыше.

Аналогичные требования предъявляются к утеплителю, гидроизоляции и пароизоляции. Материалы должны обладать эластичностью, повышенной устойчивостью к нагрузкам, возгоранию, температурным перепадам. Для теплоизоляции важным качеством является повышенная прочность на сжатие, долговечность эксплуатации.

Важно! Эксплуатируемая кровельная конструкция предполагает длительное пребывание на ней людей, животных, наличие зеленых насаждений. Строительные материалы используют только экологически чистые.

Эксплуатируемая кровля бывает классическая и инверсионная. Первый тип предполагает использование стандартного кровельного пирога. Инверсионная крыша отличается особенностью устройства и состоит из следующих слоев:

• Укладывается пирог плоской кровли по бетонному основанию, где предварительно стяжкой выравнивают поверхность. На этом этапе обустраивают разуклонку.
• Стяжку покрывают усиленным гидроизоляционным слоем.
• Третьим элементом идет теплоизоляция.
• Верхний четвертый слой – гидроизоляция.
• Насыпь гравия выступает дренажем, балластом и защитой гидроизоляции.
• Финишным слоем укладывают тротуарную плитку. При необходимости предварительно заливают бетонную стяжку.

В качестве теплоизоляции для инверсионной крыши обычно используют пенополистирол. Особенностью пирога является снижение до минимума вероятности образования конденсата. Технология позволяет отказаться от использования пароизоляции.

Эксплуатируемая крыша требует обустройства дополнительных коммуникаций, принятия мер, направленных на улучшение эксплуатационных характеристик. Опасностью для не инверсионной классической кровли является повреждение пароизоляции. В утеплитель проникает пар, образуется влага. Зимой вода замерзает, все слои кровли начинает «разрывать». Вдобавок снижаются теплоизолирующие свойства крыши. Чтобы избежать неприятных ситуаций, эксплуатируемую кровлю делают вентилируемую с установкой аэраторов.

Для отвода воды из труб прокладывают систему водоотведения. Она бывает внутреннего и внешнего типа. В первом случае отводящие трубы прокладывают внутри здания, а во втором варианте – снаружи. К каждой воронке еще на стадии разуклонки обеспечивают уклон.

Финальным слоем эксплуатируемой крыши часто выбирают плитку. Однако не менее популярным вариантом является зеленая кровля. Поверх гидроизоляции укладывается дренажный слой. Его делают из керамзита, геоматов. Хорошо подходят полистирольные плиты с перфорацией. Дренаж накрывают геотекстилем. Чтобы корни растений не повредили материал, дополнительно расстилают полипропиленовую пленку. Кровельную поверхность засыпают почвенным субстратом, засаживают зеленой растительностью.

Обязательным элементом эксплуатируемой кровли является ограждение. Конструкция обеспечивает безопасность пребывания людей. Ограждения обычно ставят из металлоконструкций.

На видео рассказывают об обустройстве кровельного покрытия:

Виды оснований для пирога плоской кровли

Для перекрытия здания, где предполагается обустройство плоской крыши, используют железобетонные плиты, профлист или дерево. Выбор материала зависит от размера перекрываемого пролета, назначения кровельной конструкции.

Пирог плоской кровли по железобетонной плите

Железобетонное перекрытие считается классическим для плоских крыш. Плиты обязательно используют при обустройстве эксплуатируемой конструкции. Такое основание выдерживает большие нагрузки. Сверху плит обустраивают разуклонку. Обустройство холодной кровельной конструкции предусматривает сразу укладку гидроизоляции. Для теплой крыши на стяжку разуклонки расстилают пароизоляцию. Ее края делают с запасом, чтобы они заворачивались на высоту уложенного утеплителя. Финальным слоем укладывают гидроизоляцию.

Пирог плоской кровли по металлическому профилю

Основание из металлического профиля используют для неэксплуатируемой кровельной конструкции. Профлист служит элементом перекрытия пролетов. Для жесткости под него укладывают металлические балки. Слои пирога стандартные для теплой кровельной конструкции. Если крыша холодная, то профлист выступает финальным покрытием.

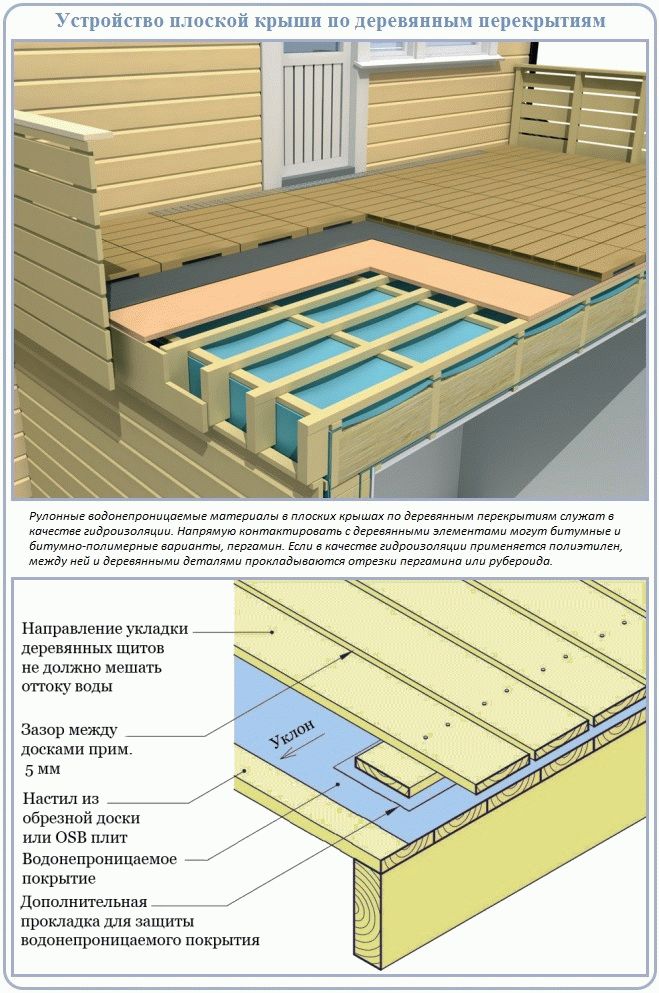

Пирог плоской кровли по деревянному перекрытию

Деревянное основание аналогично используется для неэксплуатируемой кровельной конструкции. Материалом перекрытия часто выступают древесностружечные плиты или фанера. Листы укладывают по деревянным балкам. Сверху основание холодной кровли защищают гидроизоляцией, кровельным покрытием. Для теплой крыши на деревянном перекрытии монтируют стандартный набор слоев с использованием утеплителя.

Пирог утепленной плоской кровли

Технология утепленного сооружения требует использования дополнительных материалов, увеличивающих себестоимость конструкции. Лишние расходы разумно нести, если здание жилое и отапливаемое. Для холодных построек обустраивать дорогостоящий теплый пирог нет смысла.

Утепление крыши можно выполнить снаружи и изнутри здания. Второй вариант менее удобен. Изнутри здания теплоизоляцию сложнее крепить к основанию. На перекрытии придется сооружать каркас из бруса или профиля, вкладывать внутрь ячеек теплоизоляцию, закрывать ее пароизоляцией. Всю «начинку» закрывают отделкой. Обычно используют вагонку.

Важно! При внутреннем утеплении могут оставаться зазоры между теплоизоляцией. Ошибки приводят к образованию мостиков холода. Со временем здесь образуется конденсат, утеплитель приходит в негодность.

Наружное утепление считается самым удобным вариантом, но есть свои нюансы. В случае большой нагрузки возникает риск деформации кровельного покрытия. Наружное утепление невозможно, если нет минимального уклона плоской конструкции. В снежных регионах на горизонтальных поверхностях собираются большие накопления. Снег, особенно влажный, обладает большим весом. Если теплоизоляция слишком мягкая, она прогибается.

Важно! При наружном утеплении используют технологию, применяемую для стандартной или инверсионной кровельной конструкции.

Хорошим вариантом считается для плоской кровли пирог с керамзитом или пенобетоном. В качестве утеплителя используют каменную минвату, вспененное стекло, плиты из пенополистирола или экструдированного пенополиуретана.

Советы и рекомендации

Чтобы плоское кровельное сооружение прослужило долгие годы, надо соблюдать правила его эксплуатации:

1. Во время работы нельзя проливать растворители, продукты нефтепереработки и другие агрессивные вещества, способные нарушить целостность гидроизоляции.
2. Материалы, в составе которых есть битум и полимеры, не должны соприкасаться с объектами, нагревающимися выше + 45 ^оС.
3. Финишное покрытие и гидроизоляцию надо предохранять от механических повреждений. Если на плоской кровельной поверхности уложены временные переходы, лестницы, под них подкладывают резиновые или деревянные подкладки.
4. Если предпринималась механическая технология фиксации теплоизоляции, по плоской кровельной конструкции нельзя ходить, когда температура воздуха ниже – 5
   оС.
5. Минимум дважды в год прочищают систему водоотведения. Осматривают воронки. Проверку осуществляют обычно весной по окончании таяния снега и осенью после листопада.
6. Гидроизоляционный слой регулярно проверяют на целостность. Обнаруженные дефекты сразу устраняют.

Соблюдение правил максимально продлит срок службы кровельного сооружения плоского типа.

Заключение

Пирог плоской кровли обустраивают с учетом эксплуатационно-технических характеристик здания. Нарушение технологии, неправильные расчеты приведут к быстрому износу кровельной конструкции.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Кровельный пирог для плоской кровли

1.

Конструкционные особенности кровельного «пирога»
2. Подготовка основания для плоской кровли
3. Утепление кровли и теплоизоляционные материалы
4. Создание гидроизоляции на плоской кровле
5. Особенности обустройства плоской кровли

Дома, имеющие плоские крыши, как на фото, это в основном многоэтажные здания промышленного или жилого назначения. Встретить частные домовладения с такой кровлей можно редко, их дизайн эксклюзивен и они выглядят оригинально и стильно. Использовать их поверхность хозяева дома могут по собственному усмотрению. Например, инверсионная плоская кровля позволяет даже обустраивать зоны отдыха с газонами, цветниками, декоративными деревьями и беседками.

Монтаж плоской крыши предполагает устройство кровельного пирога, который обеспечивает защиту дома от неблагоприятного воздействия атмосферных осадков, высоких и низких температур, ветровых нагрузок и прочего. Кровельный пирог для плоской кровли не дает образоваться конденсату и защищает утеплитель кровельный от влаги, в зимнее время на крыше не появятся сосульки, а в летнее время в помещениях будет сохраняться комфортная температура.

Считается, что правильно выполненный пирог плоской кровли содержит следующие слои:

Подготовка основания для плоской кровли

Начинают монтаж крыши с подготовки для нее основания. Его нужно выровнять, очистить места, где имеются трещины и дефекты в бетоне, заполнить их полиуретановым герметиком, из расчета, что на один погонный метр при ширине шва 5 сантиметров и глубине 0,3 сантиметра расходуют 180 грамм материала.

Затем выполняют грунтование, используя эпоксидный праймер. Для пористых поверхностей потребуется на один «квадрат» площади 0,2 килограмма, а для непористых оснований – 0, 12 килограмма. Праймер необходимо подготовить: при помощи низкоскоростного миксера его перемешивают до образования однородной массы, после чего разводят с водой в пропорции 1:2. На поверхность его наносят кистью или валиком.

Дальше, когда создают кровельный пирог для плоской кровли, поверхность основания подвергают армированию путем нанесения специальной мастики (норма расхода 14 килограммов на 1 кубометр). Прежде, чем выполнять полимеризацию, на нее укладывают строительный бинт, после завершения работы еще раз покрывают мастикой.

Утепление кровли и теплоизоляционные материалы

Сохранение тепла в доме обеспечивает утеплитель. Что касается теплоизоляционного материала, то его монтируют таким образом, чтобы он плотно прилегал к поверхности кровли и ее выступающим частям, таким как парапеты, дымовые трубы, вентиляционные блоки и т.д.

Немаловажное значение имеет качество выбранного утеплителя, обеспечивающего обогрев плоской кровли. При правильно подобранных теплоизоляционных материалах для крыши можно значительно сэкономить на отоплении дома., выполнив грамотный обогрев кровли. Особое внимание следует уделять таким показателям: пожаробезопасности, низкой теплопроводности, паропроницаемости, устойчивости к механическим воздействиям и влаге.

Материал, который выбран в качестве утеплителя, должен обладать устойчивостью к точечным нагрузкам, поскольку в 8 случаях из 10 они становятся причиной появившихся проблем с кровельным перекрытием.

Основными из них являются:

• нарушение гидроизоляции, в результате чего повреждается плоская кровля – пирог кровли которой достигает влага и разрушает его;
• причинение крыше серьезных повреждений по причине намерзания снежной массы в случае наступления оттепели, увеличение теплопотерь и образование «мостиков холода».

Одним из самых востребованных теплозащитных материалов считается каменная вата, которая выдерживает температуру порядка 1000 градусов. Кроме этого, с ней легко работать. В качестве теплоизоляции нередко используют пенополиуретан, экструзионный пенополистирол, пеностекло, пенобетон.

Каменная вата. Ее плиты имеют две степени плотности. Ту сторону, которая обладает повышенной плотностью, часто помечают черной полосой и она должна находиться сверху. Плиты укладывают на поверхность крыши и склеивают.

Пенополиуретан (сокращенно ППУ). Этот материал высокотехнологичен и обладает отличными гидроизоляционными показателями. У него имеется недостаток – ППУ не может быть финальным покрытием, так как ультрафиолет разрушает его, делая хрупким, и тем самым сокращается срок эксплуатации утеплителя. Нельзя не отметить хорошую ремонтопригодность пенополиуретана. На один кубометр потребуется от 60 до 80 килограммов этого утеплителя. ППУ склонен к горению, но горючие качества снижаются при использовании его в таком объеме. Если на пенополиуретан попадает прямой огонь, он начинает плавиться, но при ликвидации источника воспламенения затухает практически мгновенно.

Пенобетон. Качественным получается утепление при расходе на один кубометр 250 килограммов этого материала. Но такое количество утеплителя повышает нагрузку на крышу.

Экструзионный пенополистирол. Когда строится плоская совмещенная кровля, этот материал используют массово, поскольку он прост в монтаже. Теплоизоляционные плиты укладывают на всей поверхности, после чего склеивают между собой.

Пеностекло. Отличается устойчивостью к кислотам и высоким температурам, обладает низкой теплопроводностью, по причине чего обеспечивается отличное утепление. Для его монтажа требуется, чтобы поверхность была ровной и сухой, ее предварительно заливают расплавленным битумом. Блоки материала укладывают на определенном расстоянии от смежных элементов. Для фиксации положения плиты и извлечения из-под нее излишков битума на ее середину нажимают ногой. Причиной, по которой материал не получил широкое применение, является его достаточно высокая цена.

Создание гидроизоляции на плоской кровле

Гидроизоляцию, входящую в состав плоской крыши, выполнить можно многими способами, но наиболее распространенным считается битумный. Для создания гидроизоляционного слоя битумную мастику в течение 5 минут размешивают при помощи дрели с насадкой. При этом первый из наносимых слоев делают более жидким, чем остальные. Наносят мастику из расчета 90-120 грамм на один квадратный сантиметр площади поверхности. Следующий битумный слой укладывают после полного высыхания, на что уходит примерно 10-12 часов. Надежность гидроизоляции зависит от количества слоев: чем их больше, тем защита лучше.

Особенности обустройства плоской кровли

Во многом технология устройства плоской крыши зависит от того, планируется или нет их эксплуатация. То, из каких слоев состоит разрез плоской крыши, объясняется ее видом. Например, устройство инверсионной кровли предполагает, что теплоизоляционный слой располагается над гидроизоляцией, а не под ней как на традиционных крышах. Таким образом, гидроизоляционная защита не разрушается от действия ультрафиолета, механических нагрузок, температурных колебаний.

Неэксплуатируемая кровля не может использоваться, ее монтаж самый доступный по стоимости. Поверх кровельного «пирога» иногда для создания молниезащиты устанавливают в ряд держатель проволоки для плоской кровли, предварительно выполнив расчет молниезащиты. На эксплуатируемых крышах обустраивают зоны отдыха, спортивные и даже вертолетные площадки, бассейны и т.д. Покрытие их стоит дороже, но и пирог эксплуатируемой кровли прослужит на протяжении более длительного срока. Прочитайте также: «Состав кровли — элементы крыши».

Руководство по утеплению плоских крыш: материалы и подходы

Утеплитель играет роль дополнительного барьера внутри «кровельного пирога». Во-первых, это предотвращает потерю тепла зимой. Во-вторых, летом в помещении сохраняется прохлада. Это основные функции любого утеплителя. Но это еще не все. По словам опытных кровельщиков, изоляция плоской кровли защищает здание от уличного шума и даже от механических повреждений.

Содержание

Три способа правильной теплоизоляции любой плоской крыши

Каждый кровельный проект имеет собственную изоляцию, соответствующие материалы, требования к толщине и плотности и метод монтажа. Не существует идеального подхода к изоляции, подходящего для всех коммерческих и жилых зданий.

Прежде чем выбрать правильный способ утепления крыши, давайте ответим на два вопроса:

• Ваша крыша вентилируемая или невентилируемая? В первом случае между кровлей и потолком должно быть вентилируемое пространство – так называемый воздушный зазор. В невентилируемых крышах такого пространства нет.
• Какое значение R подходит для вашей крыши? Значение R (на дюйм) является показателем теплоизоляции. Чем выше число, тем лучше изоляция предотвращает потери тепла.

В зависимости от ответов изоляция может быть:

• Наружная (изоляционные материалы укладываются над обшивкой кровли)
• Внутренняя (изоляционные материалы укладываются под кровельной обшивкой)
• Комбинированная (изоляционные материалы укладываются под кровельную обшивку) как над, так и под обшивкой крыши)

Если ваша крыша вентилируется, крайне важно, чтобы потолок был как можно более герметичным. Если воздухонепроницаемость не будет обеспечена, через несколько недель/месяцев после завершения проекта на поверхности обшивки появится конденсированная влага. Это прямой путь к плесени и грибкам.

Не забудьте про воздушное уплотнение, потому что оно предотвращает утечку горячего или холодного воздуха. Герметичность так же важна, как и изоляция крыши. Но это тема для другого руководства.

Изоляция плоской невентилируемой кровли

Утеплить плоскую крышу с невентилируемой конструкцией гораздо проще, чем утеплить вентилируемую. Распространенной трудностью при утеплении вентилируемых крыш является труднодоступность мест, где необходимо установить теплоизоляционный материал.

С невентилируемыми конструкциями такой проблемы нет. Это одна из причин, по которой крыши многих больших коммерческих зданий являются невентилируемыми.

Несколько способов утепления невентилируемой кровли

Вот несколько распространенных способов утепления невентилируемой кровли небольшой площади:

1. Внешняя изоляция плоской крыши пенопластом
2. Наружная изоляция пенопластом с закрытыми порами
3. Внутренняя изоляция пенопластом с закрытыми порами
4. Наружная изоляция пенопластом + внутренняя изоляция стекловолокном или целлюлозой

Изоляция плоской крыши коммерческого назначения

Надлежащая теплоизоляция коммерческих крыш так же важна, как и теплоизоляция домов, в которых мы живем со своими семьями.

Правильная теплоизоляция коммерческой крыши не только экономит деньги, но и повышает комфорт людей, работающих внутри здания, а также снижает загрязнение окружающей среды.

Материалы и способ укладки изоляционных материалов для плоских кровельных материалов зависят от:

1. Местных строительных норм и правил
2. Площадь крыши и специализация здания
3. Тепловая и энергетическая эффективность, которую вы хотите выдержать
4. Значение R

Экструдированный полистирол высокой плотности (XPS)

XPS (значение R равно 5) представляет собой жесткий пенопласт, изготовленный из полистирольного полимера. Распространенная форма выпуска – пенокартон (разной толщины). В девяти случаях из десяти этот материал розовый, но могут быть и другие варианты в зависимости от добавленного красителя и марки. Толщина изоляции зависит от проекта кровли.

• Материал средней ценовой категории
• Оптимальное соотношение цены и коэффициента теплопередачи
• Подходит для кровельных систем IRMA и PMR
• XPS также используется для изоляции стен и других вертикальных поверхностей

Экструдированный полистирол высокой плотности

6 Полиуретан7 90 имеет почти такое же высокое значение R, как и фенольная пена (мы поговорим об этом позже в статье).

По данным производителей R-значение этого изоляционного материала составляет 7,0-7,2. Обычно поставляется в виде 1-компонентной или 2-компонентной монтажной пены.

• Один из лучших R-значений на рынке США
• Активно используется для утепления крыш коммерческих зданий с холодильным оборудованием
• Влагостойкий
• Этот материал можно использовать в различных климатических условиях
• Подходит для утепления квартиры кровля с поверхностями неправильной формы или кровельными узлами
• Высокая огнестойкость

Полиуретан

Полиизоцианурат

Полиизоцианурат (полиизо) – пена с закрытыми порами. Заявленное производителями значение R составляет почти 7,0. Плиты из этого материала имеют высокую плотность и могут применяться на эксплуатируемых кровлях (с некоторыми ограничениями).

• Хороший выбор для утепления плоской кровли с точки зрения преимуществ и коэффициента теплопередачи.
• Пена может приклеиваться к различным поверхностям, включая стекло и металл. Однако значение R со временем уменьшалось для пенопластов, произведенных по старой формуле.
• Современные материалы на основе полиизо более экологичны, но в прошлом этот материал не соответствовал высоким экологическим стандартам.

Полиизоцианурат

Пенополистирол высокой плотности (EPS)

EPS (значение R 4,4-4,6) – этот материал производится из того же синтетического сырья, что и XPS. Форма выпуска может быть практически любой необходимой вам формы.

• Материал средней цены
•  Длительнее сохраняет теплоизоляционные свойства (по сравнению с XPS)
• Листы можно разрезать для облегчения монтажа
• Легкий материал
• Впитывает воду
• Не совместим с некоторыми клеями и покрытиями

Изоляция для плоской кровли – пенополистирол

Перлитовая изоляционная плита

Перлитовая плита – это материал с относительно низким значением R (2,5–2,7), который производится из экологически чистых переработанных материалов. Выпускается как самостоятельный теплоизоляционный материал, так и в составе композитных строительных плит.

• Материал используется в строительстве почти 80 лет
• Относительно недорогой
• Материал, используемый в кровельных системах старой школы
• Перлитовая плита требует дополнительной защиты, так как она впитывает влагу.
• Этот материал подвержен гниению.

Перлитовая изоляционная плита

Фенольная пена

Фенольная пена – это материал с самым высоким значением теплопроводности. По заявлению производителей, показатель R фенольных пенопластов достигает 7,4-7,5. Однако эта пена может приводить к коррозии и оказывать выщелачивающее кислотное воздействие на металлические материалы и крепежные детали.

• Одно из лучших значений R для пеноизоляции плоской кровли
• Из-за потенциального риска повреждения крыши его можно увидеть только на старых зданиях
• Из-за некоторых опасений сегодня довольно сложно найти производство этой пены в США

Изоляция для плоских крыш – фенольная пена

Стекло Волокно и минеральное волокно

Этот материал считается технически устаревшим. Изоляция обычно производится в виде панелей или войлоков. Поскольку технология однослойных кровельных мембран становится все более популярной, материалы из стекловолокна и минерального волокна постепенно отказываются от использования. Однако их все же можно заказать, в том числе и как безформальдегидную минеральную вату.

• Не подходит для EPDM, PVC или TPO
• Необходимо соблюдать меры предосторожности, так как материал может быть опасен для дыхательных путей во время установки и эксплуатации.
• Высокая огнестойкость
• Не плесневеет
• Химически инертный материал
• Подходит для изоляции металлических крыш

Стекловолокно и минеральное волокно

Обратите внимание, что изоляционный материал для плоских крыш, особенно для крыш коммерческих зданий, выбирается не только Значение R, но требования UL или FM к изоляции плоских крыш, соответствие стандарту ASHRAE и любым другим строительным нормам.

Заключение

Монтаж кровли – задача для профессионалов. Всего лишь небольшая ошибка при монтаже или в расчетах может привести к большим финансовым затратам и длительному ремонту.

Это не значит, что вы не можете узнать больше о монтаже и ремонте крыш. Наши материалы — это полезные справочники, в которых мы простыми словами рассказываем о решении сложных кровельных задач и проектов.

Хотите узнать больше о том, как утеплить плоскую крышу, о подходах к ремонту, установке, замене или реконструкции кровли?

Подпишитесь на нашу рассылку. Никакого спама — только полезная информация, уроки по кровле и руководства по самоделкам.

Устройство плоской кровли, строение кровельного пирога, схемы и фото

Популярность плоских крыш оправдана. Ведь они дешевле, а также позволяют эффективно использовать верхнюю часть дома. В этой статье мы покажем устройство плоской кровли, при этом будем отталкиваться от того, будет она эксплуатироваться или нет. От этого зависит применение тех или иных материалов и технологий.

Содержимое:

1. Чем примечательна плоская крыша и в чем ее особенности
2. Устройство различных видов плоских крыш
3. Устройство инверсионной крыши
4. Дыхательный аппарат
5. Кровельное устройство
6. Устройство зеленой крыши
7. Кровельное устройство из мембран ПВХ и ЭДПМ
8. Видео: Устройство плоской кровли

Чем примечательна плоская крыша и в чем ее особенности

Плоские крыши имеют ряд преимуществ по сравнению с традиционными скатными крышами.

В частности:

• Материал экономится (ведь их площадь намного меньше, чем у скатных).
• Сохранить теплоизолятор, гидроизоляционный материал и пароизоляционную пленку.
• Меньше времени тратится на укладку плоского покрытия. Ниже и стоимость монтажных работ.
• Крышу плоского типа не сметет сильный ветер, а иногда и ураган.

Используйте этот тип крыши для жилых домов, офисных зданий, промышленных зданий. Крыши не делаются абсолютно плоскими – надо куда-то сливать осадки. Как правило, для этого делается уклон около 3 градусов. Уклон можно сделать с песчано-цементной или керамзито-цементной стяжкой.

Основание для плоской кровли обычно делают из железобетонных плит или иногда в качестве основания используют профилированную сталь. Бетонные покрытия могут быть как пустотелыми, так и монолитными. Ну а само кровельное покрытие делается в несколько слоев. Сколько этих слоев и из каких материалов они будут выполнены, зависит от того, какой тип плоской кровли. Далее мы рассмотрим все возможные виды плоских крыш.

Отличие эксплуатируемых и неэксплуатируемых плоских крыш

Существует два основных типа плоских крыш:

• Эксплуатируемые;
• Не подлежит эксплуатации.

№1. Эксплуатируемая крыша означает, что на крышу такого дома можно свободно взобраться, а также разместить на ней что-то массивное. Например, там можно оборудовать зеленую зону с цветником, бассейном, летним кафе, стоянкой для автомобилей. В общем, это пространство можно использовать для самых разных нужд. Часто эксплуатация кровли происходит круглогодично. Естественно, такая крыша просто обязана иметь достаточно прочное основание. Для этого под гидроизоляционным слоем, который не должен продавливаться, находится очень жесткое и прочное основание, способное выдерживать значительные нагрузки.

Пример плоской эксплуатируемой крыши, на которой построена терраса.

#2. Ну а второй вариант предполагает такую ​​крышу, на которую нужно лезть только по мере необходимости, в частности для ремонта. Для устройства этой кровли можно использовать менее жесткое основание, в том числе из профлиста.

Пример плоской неэксплуатируемой кровли.

Устройство различных видов плоских крыш

Классические или как их еще называют традиционные плоские крыши состоят из бетонного основания, на которое уложена пароизоляция. Он предназначен для защиты утеплителя от влаги, которая может проникнуть изнутри помещения. Пароизоляция изготавливается с использованием полимерно-битумной мембраны, армированной стекловолокном, или с использованием специальной пароизоляционной пленки. Пароизоляцию укладывают таким образом, чтобы от краев кровли она поднималась вертикально на высоту утеплителя. Поверх пароизоляции укладывают 1 – 2 слоя утеплителя, который укрывают ковром из битумной наплавки. материалы.

Подробнее об устройстве и расположении слоев плоской кровли см. схему ниже:

Устройство инверсионной крыши существенный недостаток – гидроизоляционный слой, уложенный последним, быстро разрушается.

И снег с дождем и градом этому способствовали, и жара с морозом, и злые ультрафиолетовые лучи солнца. А потом придумали инверсионную крышу, лишенную этого недостатка.

Технология устройства плоской кровли такого типа следующая: на бетон кладут гидроизоляцию, затем теплоизоляцию (оптимально использовать экструдированный пенополистирол, не впитывающий влагу). Следующими идут геотекстильное покрытие и дренаж. Верхний слой носит защитный характер и часто делается рыхлым.

Кровельный пирог инверсионной плоской кровли.

Такая технология дает следующие преимущества:

• Теперь гидроизоляция хорошо спрятана, поэтому ее не так просто разрушить.
• Так как изоляция расположена сверху, конденсат не образуется.
• Если что-то повреждено и требуется ремонт, изоляционные плиты можно легко снять, а затем установить на место.

Вот так может выглядеть простая инверсионная плоская крыша в готовом виде.

Дыхательный аппарат

Не секрет, что именно чрезмерная влажность теплоизолятора сильно влияет на защитные свойства кровли. Из-за этого на нем легко могут образовываться пузыри и трещины, особенно летом, когда обогреватель, нагреваясь от солнца, активно испаряет воду. Помимо утеплителя влага может присутствовать под слоями старой кровли, в бетонном основании, стяжке. В результате при отсутствии вентиляции кровельное покрытие может отслоиться от основания.

Избавиться от этой напасти помогло изобретение «дышащей» кровли — влага в ней может свободно испаряться, выходя наружу. Применяемое здесь устройство плоской кровли из наплавляемых рулонных материалов дает отличную герметичность и долгий срок службы. Между полосами битумной мастики находится слой утеплителя, а вентиляция кровли осуществляется кровельными аэраторами, которые устанавливаются на ее поверхность, из расчета 1 шт на 50 м ² .

Кровельный пирог плоской дышащей кровли.

Плюсы данного вида покрытия:

• При монтаже такой кровли нет необходимости снимать старый настил (от этого, кстати, могут появиться протечки в бетоне). Наплавляя старое покрытие, мы, наоборот, усиливаем гидрозащиту.
• Второй слой (после старого покрытия) для выравнивания поверхности дает отличный отток влаги. Ведь этот слой уложен с уклоном.
• Вы можете использовать этот метод как при новом строительстве, так и при ремонте старого здания.

Пример вентилируемой плоской кровли.

Устройство крыши

В современных городах места становится все меньше, поэтому дополнительное парковочное место или уличное кафе на крыше – отличный выход. Ну а в собственном доме на эксплуатируемой крыше можно оборудовать уютное место для отдыха.

Что касается технологии, то для стандартной террасной крыши характерно наличие железобетонного основания, на которое ложится пароизоляция. Далее идут теплоизолятор и гидрозащита. А на самом верху находится террасное покрытие, которое сделано очень прочным. Чаще всего для этого используют тротуарную плитку, под которую подкладывают песчаную подушку (вместо нее можно использовать пластиковые держатели).

Кровельный пирог плоской эксплуатируемой кровли.

Преимущества эксплуатируемой кровли:

• Лишнее место никому не по карману, а использовать его можно как угодно.
• Реализовав интересную дизайнерскую идею, можно получить красивый уголок на крыше, где можно расслабиться, отдохнуть в тишине, позагорать.

Устройство зеленой кровли

В наших «каменных джунглях» людям очень не хватает зелени. Этот недостаток полностью компенсируется крышей такого типа. Она может стать изрядно подстриженным газоном, рядами ярких клумб, а иногда и целым сквером. Только имейте в виду: решить, что на крыше будет сад или газон, нужно заранее — еще в то время, когда проектируется дом.

Можно сказать, что технология обычная для плоских крыш. Главное сделать качественную и надежную защиту от воды. Для устройства такого типа кровли на железобетон укладывается гидроизоляционный слой, а сверху он покрывается слоем теплоизолятора (в этом случае ничего лучше экструдированного пенополистирола не придумано). Далее – геотекстиль и дренаж, который представляет собой гравий или гравий. После этого дренаж закрывается еще одним слоем геотекстиля – так наш грунт не смоет дождь. В самом конце насыпается земля и высаживаются растения.

Круговая конструкция плоской зеленой крыши.

Сразу заметны преимущества такой кровли — такой зеленый оазис и здоровья прибавит, и душевное спокойствие восстановит. Главное, чтобы этот оазис строили профессионалы, и использовались только самые качественные материалы. В противном случае ремонт влетит в копеечку.

Вот такой замечательный вид может иметь зеленая плоская крыша. Фото: www.buzon-opora.ru

Фото процесса озеленения кровли:

Устройство кровли из мембран ПВХ и ЭДПМ

Мембрана поливинилхлоридная (ПВХ) хороша тем, что благодаря ее применению отпадает необходимость в дополнительном гидроизоляционном слое. А еще у него есть замечательное качество – термопластичность. Это означает, что его швы можно легко герметизировать горячим воздухом. Мембрана ЭДПМ изготовлена ​​из синтетического каучука, она эластична, прочна и устойчива к ультрафиолету.

В качестве основы для мембранных видов кровли могут использоваться как железобетонные плиты перекрытия, так и металлические профилированные листы. Ну а теплоизоляцию лучше делать из минеральной ваты. Для этого либо берутся жесткие пластины из этого материала, либо комбинируются. Мембрана ПВХ монтируется непосредственно на основание через слой утеплителя (его необходимо укладывать отдельно). Крепление происходит в тех местах, где образуются швы между рулонами материала. Крепления используются специальные.

Мембранная круговая конструкция крыши.

Преимущества мембранной кровли:

• Оба вида мембран (как ПВХ, так и ЭПДМ) служат очень долго, при этом легко переносят любые нагрузки.
• Производители выпускают мембраны большой ширины, что позволяет легко подобрать рулон материала для сложной кровли. Швов будет очень мало.
