Карнизные и торцевые планки для мягкой кровли: обзор и монтаж

Для обустройства надёжной и долговечной мягкой кровли надо правильно оформить её важные элементы — карниз и фронтон. Для этого используют карнизные и торцевые планки, выбор и монтаж которых могут вызывать вопросы. В этой статье мы расскажем о том, что представляют собой карнизные и торцевые планки для мягкой кровли и как правильно их монтировать.

Для обустройства мягкой кровли используют гибкую черепицу. Такая черепица представляет собой листы (гонты), состоящие из стеклохолста, прослойки из модифицированного битума и декоративного покрытия из базальтовой крошки (гранулята).

Если соединить гонты друг с другом, то получится рисунок, напоминающий черепицу. Производители предлагают множество видов и расцветок гибкого кровельного материала.

У кровельного пирога с гибкой черепицей есть свои особенности. Он состоит из следующих элементов:

• Пароизоляционная плёнка.
• Стропила.
• Утеплитель.
• Гидро-ветрозащитная мембрана.
• Контробрешётка.
• Обрешётка.
• Ориентированно-стружечные плиты (ОСП).
• Подкладочный ковёр.
• Кровельное покрытие.

В отличие кровли, покрытой другими материалами, например, металлочерепицей или профнастилом, в конструкцию мягкой кровли входят сплошное основание и подкладочный ковёр.

В качестве сплошного основания используют влагостойкую фанеру (ФСФ) и ориентированно-стружечные плиты (ОСП-плиты). Они нужны для того, чтобы гибкий кровельный материал лежал ровным слоем.

На сплошное основание укладывают подкладочный ковёр. Он защищает кровельный пирог от попадания в него дождя и талого снега, а также служит дополнительным выравнивающим слоем для гибкой черепицы.

Перед монтажом гибкой черепицы оформляют карниз и фронтон кровли. Для этого на карниз устанавливают карнизные планки, а на фронтон — торцевые. О том, что они собой представляют и как правильно их монтировать, пойдёт речь далее.

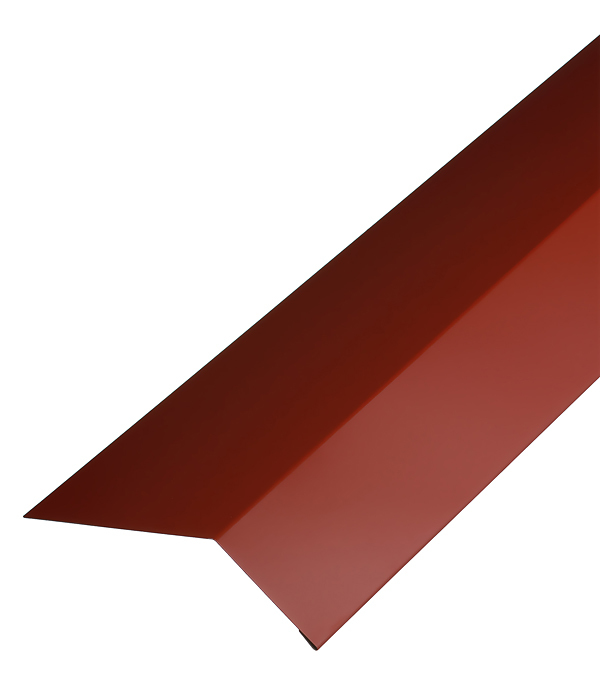

Карнизные планки для мягкой кровли представляют собой металлические уголки, которые устанавливают на карниз кровли. Если точнее, то на сплошное основание и подкладочный ковёр, под которыми расположена первая доска обрешётки. Карнизные планки нужны, чтобы защитить обрешётку от ветра и осадков, а также придать карнизу красивый и аккуратный внешний вид.

Виды карнизных планок

Карнизные планки для мягкой кровли бывают двух видов:

• Стальные планки с полимерным покрытием. Такое покрытие защищает изделие от выгорания на солнце, коррозии и механических повреждений в течение многих лет. Что касается гарантии и срока службы планок, то у каждого производителя они разные.

• Стальные планки с посыпкой из базальтового гранулята. Если хотите, чтобы скаты и карниз были выполнены в одном стиле, то вариант с каменной посыпкой — отличное решение.

Размеры карнизных планок

Размеры карнизных планок для мягкой кровли зависят от их производителя, но наиболее часто встречаются следующие параметры:

• Ширина верхней полки — 100 мм.
• Ширина нижней полки — 65/70 мм.
• Ширина завальцованного края — 10 мм.
• Длина планок — 1,25–2 м.

Внутренний угол карнизных планок, как правило, равняется 120°. Для обустройства более крутых кровель планки можно разогнуть и сделать угол более тупым.

Монтаж карнизных планок

Карнизные планки для мягкой кровли монтируют до укладки кровельного материала, но после установки желобов водостока, сплошного основания и подкладочного ковра. Нижний край карнизных планок должен находиться на расстоянии 40 мм от креплений и располагаться поверх края желоба.

Чтобы установить карнизные планки, выполните следующие действия:

• Установите карнизную планку на первую доску обрешётки. Используйте для этого ершеные гвозди с широкой шляпкой.

Гвозди забивайте в шахматном порядке с шагом в 150 мм. При этом отступайте от места сгиба планки 25–30 мм. Благодаря этому после того, как вы установите гибкую черепицу, не будут видны крепления. Расстояние от верхнего края планки — 10–20 мм.

• Установите остальные планки с нахлёстом равным 30–50 мм. При этом не допускайте креплений, фиксирующих одновременно две планки. Оформите стыки так, как указано на втором изображении.

Для надёжной стыковки нижнюю полку нижней планки подрежьте так, как показано на фото. Затем вставьте элементы друг в друга.

У карнизных планок с покрытием из гранулята есть специальные зоны без декоративной посыпки шириной 5 см. Благодаря этому такие планки удобно соединять друг с другом.

Монтаж карнизных планок на внешних углах кровли

Если мягкая кровля шатровая или вальмовая, то карнизные планки устанавливают и на её внешних углах. Для этого стыкуют подрезанные определённым образом две планки. Рассказываем, как это сделать:

• Возьмите карнизную планку и отметьте 3 см от её края. Затем проведите линию поперёк нижней полки.

• Сделайте надрезы вдоль отмеченной линии и в месте сгиба планки. Загните получившийся лепесток вниз на 90°.

• Приложите планку к углу карниза. Отметьте карандашом то место, в котором она соприкасается с ребром кровли. Затем проведите линию, соединяющую эту точку и угол получившегося выреза.

• Снова приложите планку к углу карниза и загните вдоль отмеченной линии. Также загните планку по линии карниза. Закрепите полученную конструкцию на карнизе ершеными гвоздями.

• Возьмите вторую планку, приложите её к карнизу и наложите на первую. Сделайте отметки там, где она соприкасается с ребром кровли. Между отметками проведите линию. Обрежьте планку вдоль проведённой линии.

• Приложите обрезанную планку к карнизу и закрепите её гвоздями. Нижние полки планок соедините заклёпкой.

Монтаж карнизных планок на внутренних углах кровли

Если у мягкой кровли есть внутренние углы (ендовы), то на её карнизе нужно состыковать две карнизные планки. Чтобы это сделать, выполните следующие действия:

• Возьмите карнизную планку и сделайте разрез на месте её сгиба. Его длина должна равняться примерно 20–25 см.

• Край верхней полки загните немного наверх. Из края нижней полки вырежьте лепесток и загните его таким же образом. У вас должна получиться конструкция, как на фото ниже.

• Приложите подрезанную планку к карнизу, на стыке двух скатов. Закрепите её ершеными гвоздями.

• На другой планке также сделайте разрез на месте сгиба. Длина разреза — 20–30 см. Верхнюю полку нужно загнуть наверх, а нижнюю полностью отрезать. Полученную конструкцию установите поверх уже установленной планки. Сделайте это с помощью ершеных гвоздей.

Когда установите карнизные планки по всему периметру карниза мягкой кровли, переходите к монтажу торцевых планок.

Торцевые планки — это металлические уголки, которые устанавливают на торцы кровли. Они защищают обрешётку от осадков и придают торцам завершенный внешний вид. У торцевых планок для мягкой кровли есть небольшой бортик, который предотвращает боковое поднятие гонтов под воздействием сильного ветра.

Виды торцевых планок

Как и карнизные планки, торцевые планки для мягкой кровли также изготавливают в двух вариантах:

• Торцевые планки из стали с полимерным покрытием. Такие планки в течение многих лет не покрываются ржавчиной и царапинами. Также они надолго сохраняют свой цвет.

• Торцевые планки из стали с каменной посыпкой. В зависимости от места установки торцевые планки для мягкой кровли могут быть правые и левые. Правые монтируют на правую торцевую доску, а левые — на левую. Для удобного монтажа у таких планок есть полоска без гранулята.

Размеры торцевых планок

Что касается параметров торцевых планок для мягкой кровли, то они следующие:

• Ширина верхней полки — 100 мм.
• Ширина нижней полки — 70/65 мм.
• Ширина бортика — 15/20 мм.
• Ширина завальцованного края — 15 мм.

Монтаж торцевых планок

Торцевые планки для мягкой кровли монтируют после установки карнизных. Сначала оформляют одну торцевую доску, а затем другую. Начинают с карниза и заканчивают на коньке. Более подробный алгоритм действий следующий:

• Подрежьте первую торцевую планку. Это нужно для создания эстетичного стыка с карнизной планкой. Для этого отрежьте часть верхней полки. Как это сделать, показано на фото:

Затем на нижней полке вырежьте «лепесток». Подробности на фото:

Загните получившийся «лепесток» внутрь на 90°. Затем уложите торцевую планку на торцевую доску и вставьте её в уже установленную карнизную планку.

У вас должен получиться надёжный и аккуратный стык.

• Закрепите первую торцевую планку на торцевой доске. Используйте для этого ершеные гвозди. Забивайте крепления в шахматном порядке с интервалом в 120–150 мм. При этом отступите от сгиба планки 10–15 мм. Это нужно, чтобы после установки гибкой черепицы не были видны гвозди.

• Закрепите остальные торцевые планки. Сделайте это с нахлёстом в 30–50 мм.

Когда установите торцевые планки на одну торцевую доску, переходите к другой. Используйте для этого алгоритм, приведённый выше.

Соединение торцевых планок на коньке

После оформления обоих торцов соедините торцевые планки для мягкой кровли на её коньке. Для этого их надо подрезать. Порядок действий следующий:

• Сделайте разметку. Приложите первую торцевую планку к левой торцевой доске и отметьте на нижней полке то место, где находится конёк кровли. Проведите в этом месте вертикальную линию.

• Подрежьте планку для левой торцевой доски. Разрежьте её вдоль отмеченной линии. У вас должен получиться диагональный надрез. Затем отступите от него 10–15 см вдоль сгиба планки и на смежной верхней полке сделайте вертикальный надрез.

На нижней полке с диагональным надрезом сделайте ещё один полукруглый. Он должен располагаться на расстоянии 10–15 см от диагонального надреза и стать продолжением вертикального. Таким образом вы отрежете всё лишнее и получите торцевую планку необходимой длины.

На верхней полке планки сделайте надрез длиной 10–15 см вдоль бортика. У вас должен получиться прямоугольный «лепесток», который загибают внутрь.

Сделайте надрез поперёк бортика. Он должен стать продолжением диагонального разреза на нижней полке. Таким образом вы отрежете часть планки с полукруглым надрезом. У вас должна получиться конструкция, как на третьей фотографии.

• Уложите подрезанную планку на левую торцевую доску. Сделайте это так, чтобы «лепесток» накрывал правую торцевую доску.

• Подрежьте планку для правой торцевой доски. Для этого сделайте сначала надрез поперёк верхней полки, а затем вдоль сгиба планки. У вас должна получиться планка с короткой верхней и длинной нижней полкой.

Затем на нижней, более длинной полке вырежьте полукруглый лепесток. Отрежьте оставшийся бортик. У вас должна получиться конструкция, как на третьей фотографии.

• Установите получившуюся планку на правую торцевую доску. Состыкуйте её с планкой на левой торцевой доске. Затем закрепите оба элемента ершеными гвоздями. У вас должен получиться красивый и аккуратный стык.

Когда установите карнизные и торцевые планки для мягкой кровли, переходите к монтажу гибкой черепицы. О том, как это сделать, читайте в статье «Монтаж гибкой черепицы своими руками: пошаговый инструктаж по проведению работ».

Карнизные и торцевые планки для мягкой кровли устанавливают после монтажа сплошного основания и подкладочного ковра, но до установки кровельного материала.

Сначала к первой доске обрешётки через сплошное основание и подкладочный ковёр прикрепляют карнизные планки. Для этого используют ершеные гвозди, которые забивают в шахматном порядке. Чтобы установить карнизные планки на внешних и внутренних углах мягкой кровли, их подрезают и закрепляют гвоздями.

После монтажа карнизных планок переходят к торцевым. Их устанавливают на правой и левой торцевых досках.

Сначала подрезают нижние концы торцевых планок и стыкуют их с карнизными. Затем подрезают верхние концы и соединяют их на коньке. Для крепления используют ершеные гвозди, расположенные в шахматном порядке.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Планки для мягкой кровли — Статьи о строительстве компании Ваша Кровля

09 ноября 2021 г.

Кровельные планки являются обязательными элементами при устройстве любой скатной крыши из гибкой черепицы с уклоном не менее 30 гр. Изготавливаются из тонколистового металла, окрашенного в различные цвета, повторяющие цвет битумного кровельного материала. Любой крупный производитель предлагает кровельные планки разных видов в каждой серии в тон черепицы. Этот доборный элемент выполняет важную защитную функцию, сохраняя целостность крыши.

Где применить?

• в местах примыкания кровли к стене

• в области соединения скатов крыши разных направлений

• на границах примыкания кровли к вентиляционным трубам и дымоходам

• на торцах кровельного пирога

• на карнизах крыши

---

Основные функции:

1. Гидроизоляция
   Металлические планки защищают стропила, обрешетку и другие подкровельные элементы от намокания и порчи, исключая протекание дождевой и талой воды в местах соединения, обеспечивают плотное примыкание кровельного материала, направляют потоки воды с крыши в водосточный желоб.
2. Ветрозащита
   Планки увеличивают устойчивость кровли к сильным порывам ветра, предотвращают расшатывание крепежа. А также не позволяют попасть под кровлю птицам, грызунам, листьям и пр.
3. Декоративное оформление
   Придают мягкой кровле красивый завершенный вид.

---

Виды кровельных планок

В зависимости от выполняемых функций и области применения, металлические планки для мягкой кровли делятся на три вида:

1. Карнизная планка (капельник)
   Устанавливается по карнизу крыши, закрывает подкровельную конструкцию от попадания влаги извне, препятствует намоканию и гниению настила в зоне карниза. Планка предотвращает образование подтеков на фасаде, эффективно отводя воду с кровли в водосток.

   Капельник представляет собой планку из оцинкованного металла с полимерным покрытием, изогнутую под углом, который подбирают с учетом наклона кровельных скатов, его размер может составлять от 100 до 130 гр. Длина зависит от конструкции стропильных систем и достигает 2-3 м. Стандартный размер 10х6,5 см., загиб 1 см. Толщина планки 0,45 мм.Установка выполняется по обрешетке до укладки гибкой черепицы.
   Крепление производят к основанию с помощью кровельных гвоздей или саморезов на расстоянии 15 см. в шахматном порядке. При укладке делают нахлест 5 см.
2. Торцевая (ветровая) планка
   Предназначена для герметизации краев ската. Монтируется вдоль фронтонов. Защищает все элементы кровельного пирога от задувания атмосферных осадков, птиц, грызунов, мусора через торцы крыши. Такая планка, к тому же, отводит воду от подшивки карниза. Без нее строение выглядит не эстетично, имеет незаконченный вид крыши в разрезе.
   Главная функция торцевой планки — защита от порывов ветра, которые расшатывают крепление всей конструкции кровли.Изготавливается из оцинкованной стали с полимерным покрытием в тон основного кровельного материала. Покрытие полимерным составом предотвращает коррозию и выцветание планки.
   Стандартные размеры: толщина 0,45 мм., длина 2 м. Для отвода воды конструкция ветровой планки снабжена бортиком 20 мм.Монтаж выполняется от конька в сторону свеса карниза. Крепят планку на подкладочный ковер кровельными гвоздями или саморезами, сверху укладывают гибкую черепицу. Для дополнительной герметизации планку промазывают битумным клеем.
3. Планка примыкания к стене
   Назначение планки — защитить кровельный пирог от намокания и порчи, обеспечив герметизацию соединений. Она способствует полному прилеганию гидроизоляционного материала к вертикальным элементам: стенам, дымоходам, вентиляционным шахтам.Изготавливается из оцинкованной стали с полимерным покрытием.

   Стандартные размеры: 2х4,4х1,5х1 см., толщина 0,45 мм., длина 2 м. Бывают двух видов: верхняя и нижняя планка.
   Установку производят на стыках кровли со стеной или трубами.

---

Итог.

Основная задача кровельных планок — защитить конструкцию крыши от преждевременного разрушения атмосферной водой и ветром. Не стоит забывать и об эстетической функции — планки завершают общий облик мягкой кровли и всего строения.
