Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

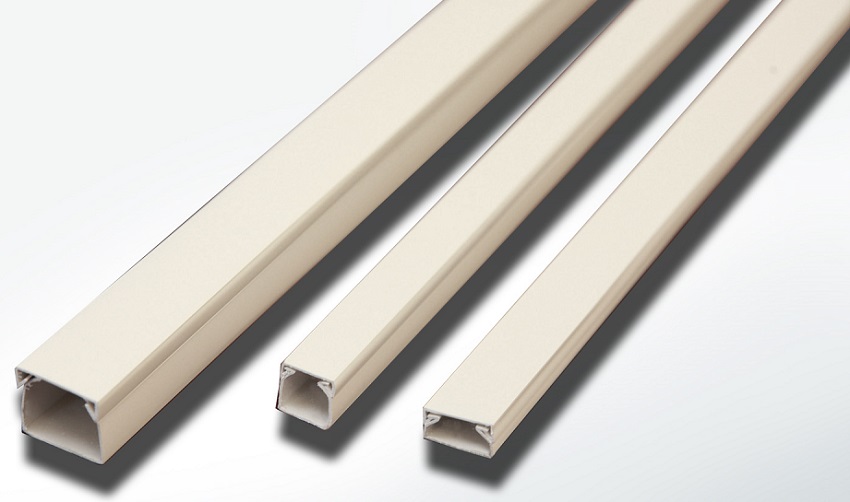

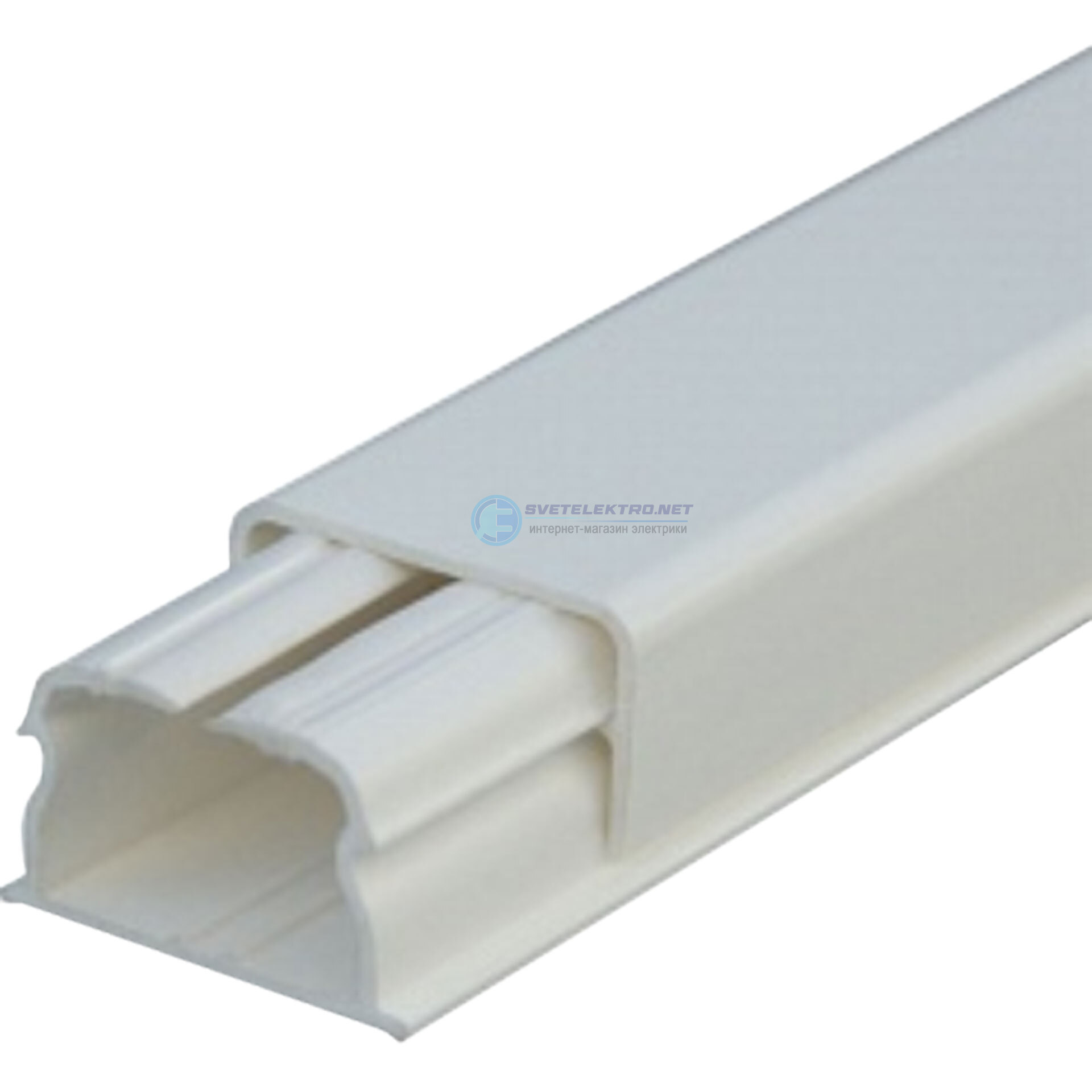

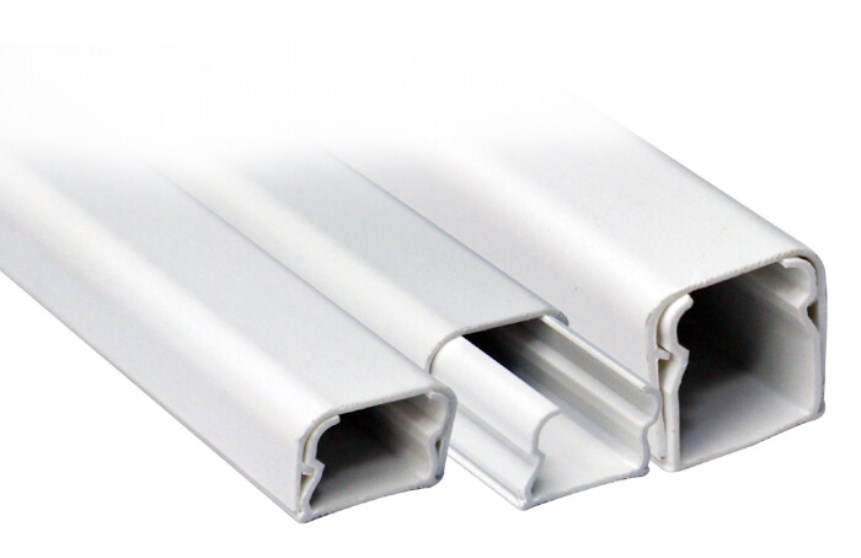

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

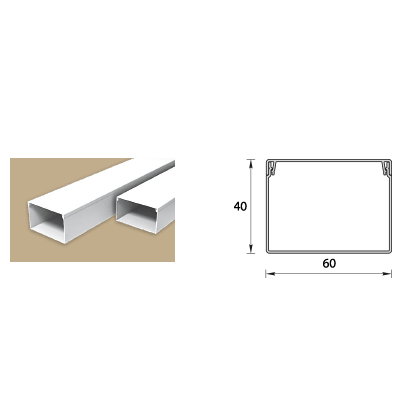

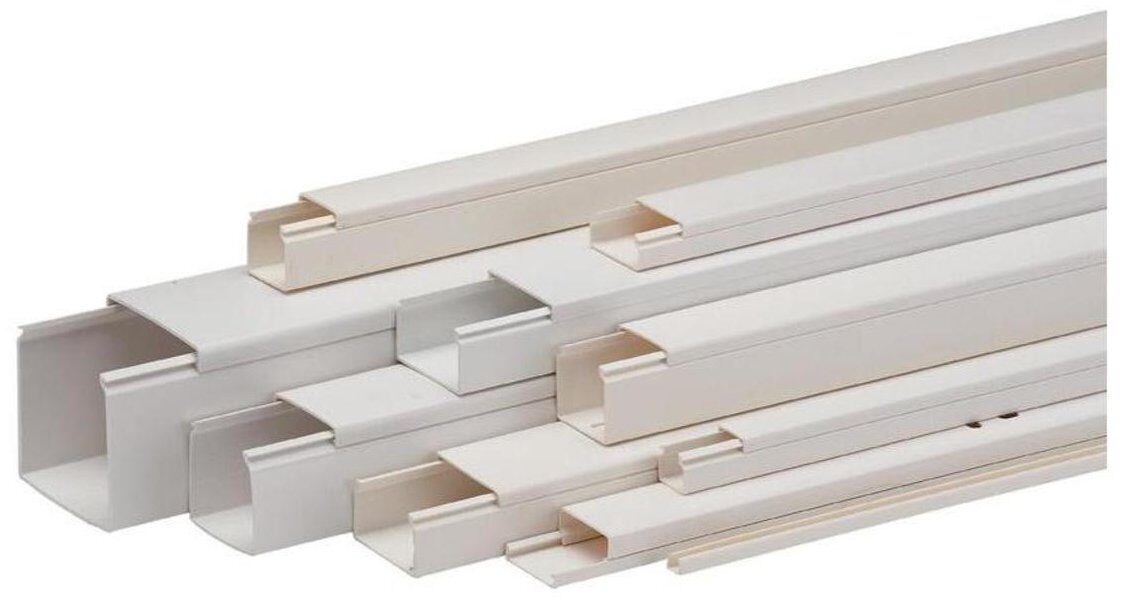

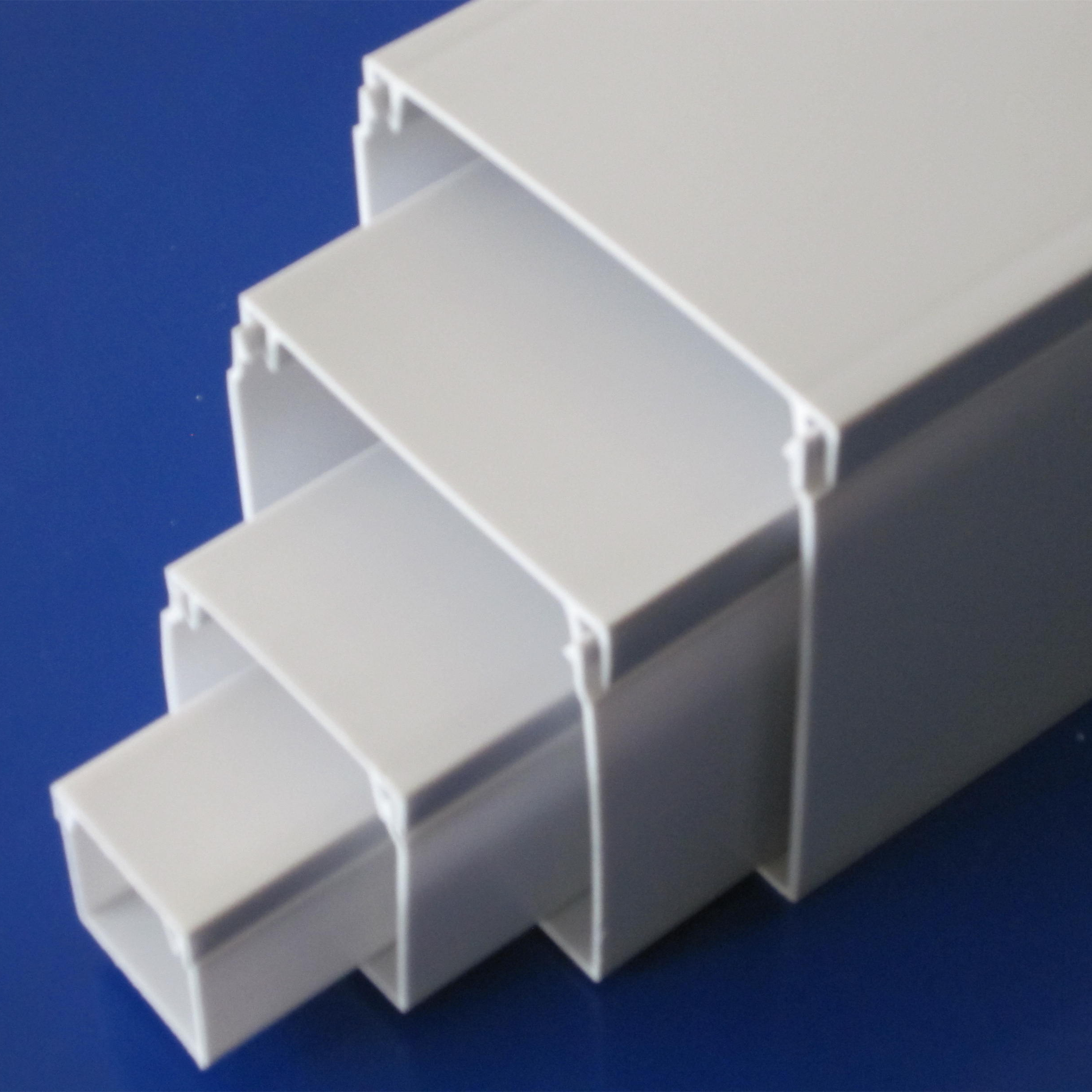

Наиболее распространенные типовые размеры кабель-каналов:

• 10х7мм;
• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм;
• 60×100мм.

Часто встречаются и другие размеры:

Полезное внутреннее сечение:

Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту — от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости — и то, и другое. Цветовое решение, как правило, однотонное.

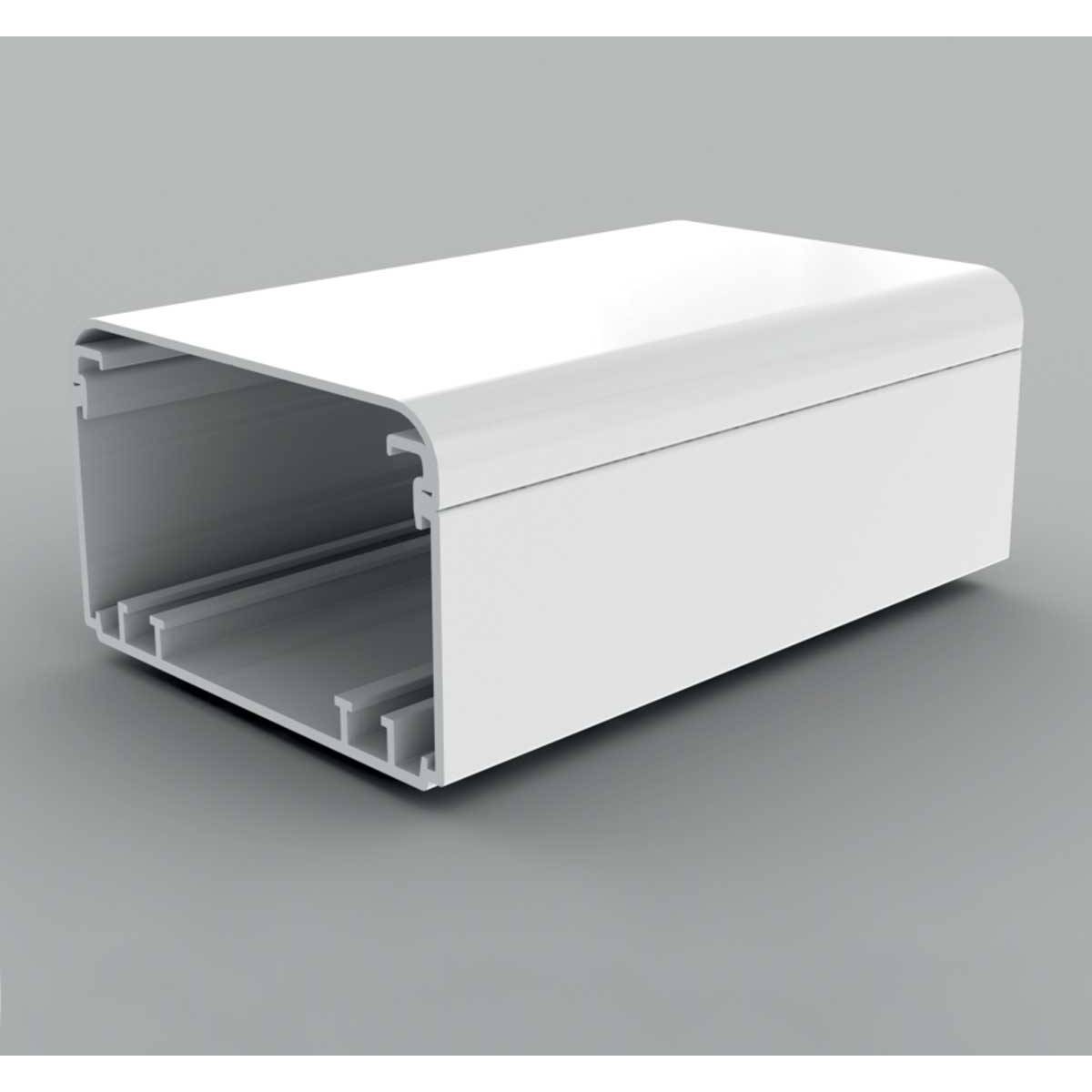

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т. п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля.

Таким образом канал способен заменить собой потолочный или напольный светильник.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются

проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это

кабельные лотки, так как в их конструкции нет крышек.

Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.

По материалам: electrik.info.

Кабель-каналы: виды, размеры, сферы применения

Открытая электропроводка гораздо быстрее механически или термически повреждается, нежели чем закрытая. Для её защиты от таких факторов устанавливают специальный электротехнический короб. Существует широкий спектр кабель каналов, виды и размеры которых отличаются между собой. Это помогает перед монтажом определить, какой вид устанавливаемого короба будет наиболее уместен для жилого или производственного помещения. Монтаж кабель канала для трасс электропроводки и кабелей позволяет повысить уровень пожаробезопасности и отличается гибкостью и дешевизной установки.

Что нужно знать о кабель каналах

Особенностью короба является возможность закрепить провода в верхних и угловых частях стен, пола, потолка и даже открываемых дверей.

Для монтажа применяют следующие виды коробов:

• гибкие, к которым относятся секционные, трубчатые или цепеобразные;
• жёсткие – чаще всего выбирают открытые короба, со съёмной крышкой или закрытые плинтуса.

Устанавливаемые каналы должны быть прочными, упругими, негорючими и электроизоляционными. Поэтому в производстве коробов для проводки применяют алюминий, оцинкованное железо или специальные негорючие пластиковые материалы (ПВХ с использованием добавок, способствующих отвердению пластика). Однако некоторые люди желают организовать электропроводку с помощью кабель каналов, схожих по окрасу с натуральным деревом. Производители коробов учли это, и стали выпускать изоляционные каналы с расцветкой «под дерево».

Расцветка «под дерево»

Такой окрас используют при производстве информационных и силовых каналов. Обычно производители имеют в своём ассортименте минимум 2 цветовых решения: светлое дерево по типу липы или ольхи, и тёмное или красное дерево, схожее с текстурой дуба или махагон. Чтобы такой короб выглядел более эстетично, при установке в короба трасс электропроводки используют специальные углы и повороты с окрасом «дерево». К тому же возможно использование специальных установочных механизмов, рисунок которых тоже выполнен «под дерево».

Основные виды

Все применяемые кабель каналы условно подразделяют на следующие виды:

• напольные;
• плинтусные;
• потолочные;
• угловые;
• настенные.

Для защиты оптоволоконного кабеля, информационной проводки и прочего применяют канальный кабель напольного типа. Благодаря такому коробу в помещении достигается электробезопасность во время перепланировки или организации рабочих мест.

Кабель канал напольного типа

Ввиду особой конструкции кабель канала, в случае возникновения повреждения электропроводки аварийные отделы легкодоступны. Для проведения кабеля или проводов к сервисным стойкам тоже используют кабельные короба напольного типа. Основой канала могут быть металлические материалы (стальные или алюминиевые) или пластичные, быстро затухающие и очень прочные ПВХ. Эксплуатируются такие кабели при температурном режиме -15/+60 ^оС. Цветовое решение выбираемого кабельного короба может быть любым, в том числе и «под дерево».

Некоторые люди предпочитают, чтобы телефонные, телевизионные, компьютерные, электрические силовые и прочие провода в их жилом или производственном помещении были спрятаны под плинтус с выводом в нужную точку. На сегодняшний день всё чаще используют специальный кабель канал «под плинтус». К тому же на установке короба по типу напольного плинтуса во время ремонтных работ можно неплохо сэкономить.

Кабель-канал «под плинтус»

Конструктивно кабельный канал «под плинтус» состоит из нескольких камер, с помощью которых можно провести отдельно силовые или информационные линии. Для организации множественных рабочих мест гораздо лучше проложить канал под плинтус, нежели чем пробивать дыры в стенах. Спрятанная под плинтуса проводка может быть выведена в любой точке. Благодаря своему окрасу «под дерево» прокладываемый канал бывает внешне очень сложно отличить от плинтуса из дерева. Это является одним из значительных преимуществ перед другими прокладываемыми коробами. Существуют и такие виды каналов, которые можно прикрывать линолеумом, когда использование плинтуса в помещении не предусмотрено.

Для монтажа в углах здания используют угловые кабель каналы, которые дополняют плинтусные и потолочные. Угловые короба бывают отечественного и зарубежного производства. Их минимальное сечение составляет всего 10 мм, а максимальное может превышать 300 мм. В одном отверстии такого короба можно провести сразу несколько проводов. По форме угловые короба бывают прямыми и округлыми. Так, у прямых кабелей чешской компании Kopos длина достигает 2600 мм, а кабель немецкой фирмы Hager имеет округлую форму и длину до 2500 мм.

Кабель-канал угловой

Гибкий, перфорированный и парапетный короб

Гибкий, который в строительстве именуют рулонным коробом, кабель имеет жёсткую прямоугольную форму. Нанесённый на боковые стороны пластикового канала двухсторонний скотч позволяет осуществить быструю и качественную установку. Также удобство инсталляции подчёркивается наличием отверстий для крепления короба для электропроводки на саморезы. Для производства гибких кабель каналов используется прочный и моментально затухающий материал ПВХ. Цветовое исполнение может быть любым (белый цвет является стандартом), а

Гибкий короб

размеры его могут достигать 18х33 мм, минимальный составляет 7х12 мм.

Необходимость применения гибкого короба обычно заключается в конструктивных особенностях стен помещения. При наличии неровностей, превышающих по глубине 2 мм, жёсткий короб будет смотреться менее эстетично, нежели чем гибкие кабель каналы. Для желающих использовать жёсткий короб требуется выравнивать стены, чего не требует гибкий канал.

Для монтажа применяют такие виды специализированных материалов, как:

• гибкие цепи;
• трубчатые;
• литые из мягких материалов.

Дороговизна гибких цепей обуславливается сложностью изготовления. Обычно их применяют на производстве для различных станков или в гараже. Длина одной гибкой цепи превышает 230 мм.

Гибкая цепь

Перфорированный канал предназначен для установки в шкафах управления и распределительных щитках электропроводки. Перфорированная система позволяет верно распределить провода по типу и функциональной принадлежности. Таким каналом осуществляется максимальная защита кабелей и проводов. Перфорированные короба для электропроводки изготавливают из материалов, не содержащих в своём составе галогенов. Надломленные планки способствуют стремительной адаптации системы к крупному количеству проводов или к другим кабелям электропроводки. Монтажная длина составляет 2 м.

Кабель-канал перфорированный

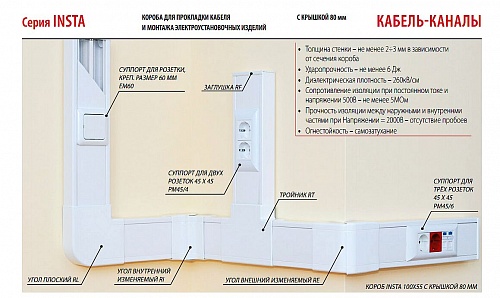

С помощью внешнего, плоского и внутреннего угла парапетного короба осуществляется максимально аккуратный и быстрый монтаж. Размеры поставляемых парапетных каналов обычно составляют около 2 м в длину. Использование огнеупорного, пластичного, ударопрочного и устойчивого к негативному влиянию химической среды ПВХ производят согласно ГОСТу. Диапазон рабочих температур парапетного короба составляет -32/+90 ^оС, это обозначает, что в большинстве регионов России его можно монтировать как внутри помещения, так и снаружи. Только сам монтаж лучше осуществлять при температуре -15/+60 ^оС.

Большой выбор доборных деталей позволяет собрать конструкцию любой сложности

Жёсткие корпусные и гибкие кабель каналы

Существуют короба металлического или пластикового корпусного типа. Для электропроводки применяют:

• короба без отверстий для саморезов и без крышки;
• короба без отверстий и со съёмной крышкой;
• короба с отверстиями для саморезов и со съёмной крышкой.

Устанавливаемые металлические кабель каналы применяют при монтаже подвесных потолков, фальшполов или перегородок. Благодаря металлическому лотку проводка изолируется от электромагнитных воздействий. Такие кабель каналы отличаются лёгкой установкой, когда короб прикручивают саморезами к необходимым конструкциям и размещают в нём провода. Его фиксация осуществляется с помощью пластиковых хомутов.

При наличии специальных профилированных щелей проводка лучше и равномерней охлаждается. Такой кабель благоприятно влияет на электропроводимость. Для установки на стенах или потолке применяют полностью закрывающиеся короба.

Потолочный кабель канал металлический

Что касается пластиковых коробов – их изготавливают из ПВХ, который в чистом виде гибок, но при добавке минеральных элементов он значительно твердеет. Широкие жёсткие кабельные каналы имеют несколько стенок для каждой линии. Цветовое решение может быть абсолютно любым, однако нанесение абстрактных рисунков по технологии «фотопринт» значительно удорожает стоимость готового продукта.

Существуют и полые пластиковые короба под плинтуса. Их крепят к стене и закрывают декоративной крышкой расцветкой «под плинтус из дерева». Размеры такого короба для кабелей варьируются от 7х10 мм до 60х100 мм. Магистральный канал имеет толщину стенок, равную 2,5 мм, средний – 1,3 мм, а малый – всего 0,7 мм. Чтобы полученный вид был законченным, все комплектующие соединяют «длинномерами».

Литые кабель каналы пользуются особой популярностью, ведь они защищают провода от абсолютно всех видов повреждений. Такие каналы применимы в частном доме или бане без парилки.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Короб пластиковый Elettrocanali — Электроинжиниринг

Короб пластиковый производства Elettrocanali

Очень часто в жилых или офисных помещениях беспорядочно лежащие кабели и провода приносят большую головную боль, путаясь и загибаясь, тем самым создавая хаотичный вид, а в дальнейшем данная проблема может привести и к повреждениям проводов. И в случае неисправности даже одного провода может быть проблематично его отыскать. Как раз использование специальных коробов, кабель-каналов, позволит избежать данных проблем, компактно спрятав провода, увеличив безопасность работы всей системы. Короба представляют собой профиль прямоугольного сечения, в котором находится один или несколько проводов. Материал, из которого изготавливается этот короб, преимущественно алюминий или негорючий полимер, не поддерживающий горение. Данное приспособление достаточно легко крепится на стену, где не только не мешает, но и прекрасно вписывается в интерьер.

Elettrocanali – это итальянская группа предприятий, которая имеет четыре производственные мощности в Европе, при этом экспортируя свою продукцию в более чем сорок пять стран мира. Ассортимент итальянской компании очень разнообразен, постоянно расширяясь. Продукция компании имеет широкий диапазон: от распределительных щитов и систем крепления, до коробов, промышленных вилок и розеток. Благодаря 40-летнему опыту работы, Elettrocanali  гарантирует надежность своего оборудования. В линейке кабель-каналов компании представлены перфорированные и неперфорированные короба, находящие широкое распространение в строительстве и монтаже кабельных линий.

Пластиковые неперфорированные короба Elettrocanali применяются для наружной прокладки электропроводки с напряжением до 1000В. Монтаж осуществляется на наружные стены сооружений для защиты кабеля от воздействий погодных условий и ветра. Короб представляет собой полностью закрытое изделие. Благодаря специальной защелке гарантируется надежное удержание крышки кабеля-канала. Кабельные короба защищают кабели и провода от механических и коррозийных повреждений. Главное отличие между двумя коробами состоит в том, что в перфорированном коробе присутствует процесс перфорации, то есть обеспечивается доступ к кабелям за счет вырезки дополнительных отверстий. Но выбор осуществляется в зависимости от потребностей покупателя. Кабельный лоток, кабель-канал или так называемый неперфорированный короб обеспечивает наиболее надежную защиту.

Характеристики коробов Elettrocanali

• класс защиты: IP44
• минимальные размеры: 15х17
• материал: пластик

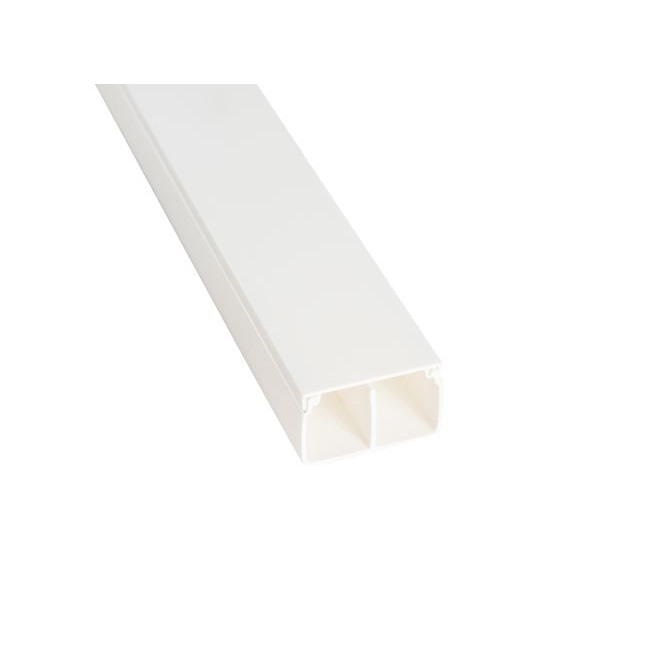

		Миникороб пластиковый
Артикул	Размеры, мм	Кол-во секций	Упаковка, м
ECMC2010	20×10	1	100
ECMC2210	22×10	2	100
ECMC3010	30×10	2	80
ECMC4010	40×10	3	60
ECMC1517	15×17	1	100
ECMC2517	25×17		80
ECMC4017	40×17	2	50
ECMC6017	60×17	3	70
ECMC5020	50×20	1	50
ECMC5021		2	50
ECMC5022		3	50
ECMC2525	25×25	1	100
ECMC4025	40×25		80

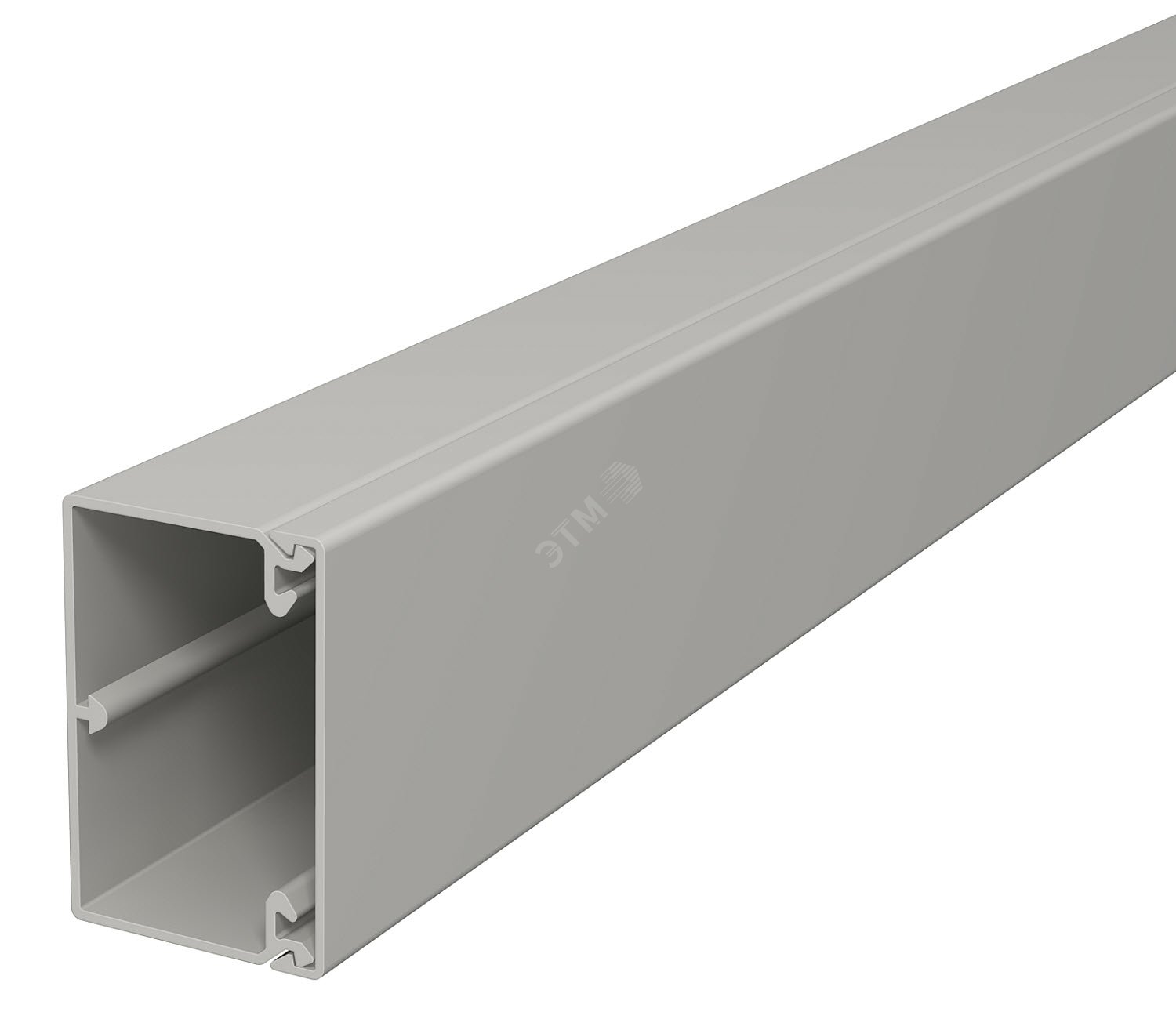

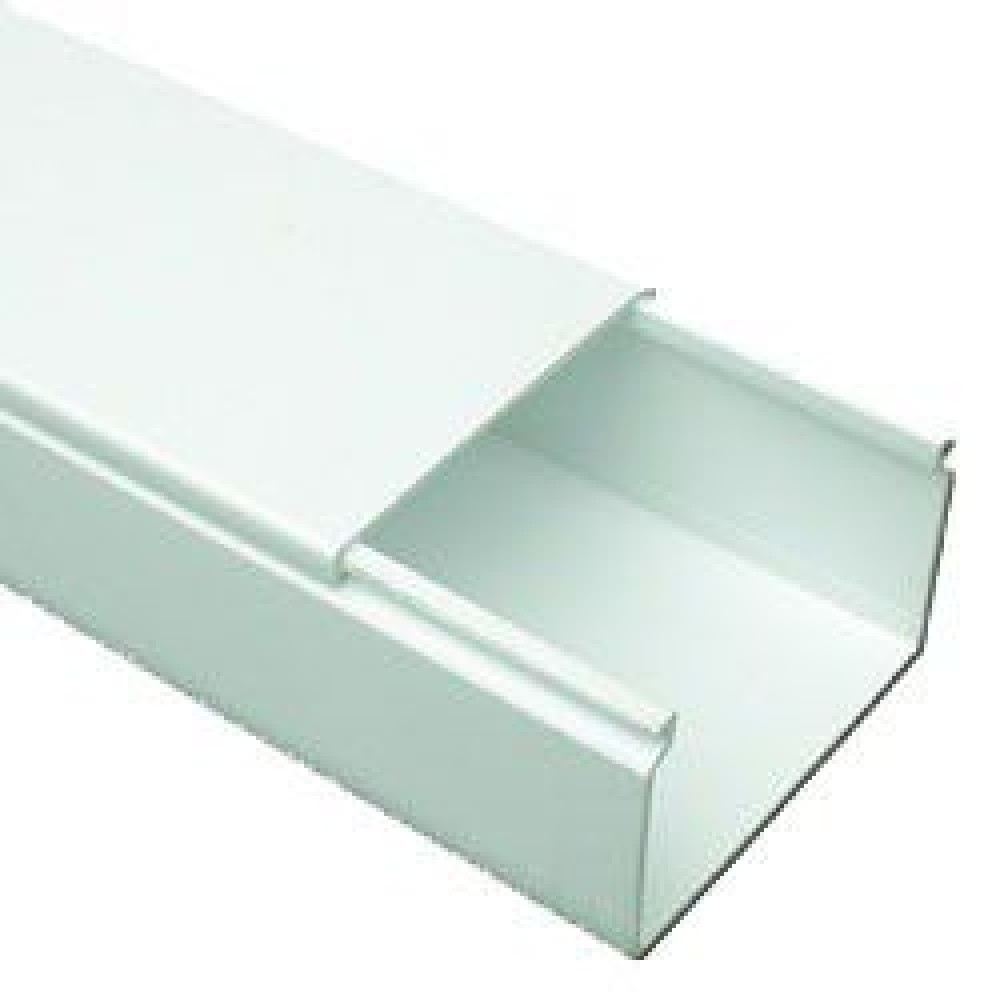

		Короб пластиковый
Артикул	Размеры, мм	Кол-во секций	Упаковка, м
ECCP2540	25×40		100
ECCP2560	25×60		70
ECCP2580	25×80		56
ECCP4040	40×40		70
ECCP4060	40х60		56
ECCP4080	40х80		40
ECCP40100	40х100		32
ECCP6040	60х40		50
ECCP6060	60х60		32
ECCP6080	60х80		36
ECCP60100	60х100		24
ECCP8040	80х40	2	40
ECCP8060	80х60		28
ECCP8080	80х80		30
ECCP80100	80х100		24
ECCP10040	100х40		28
ECCP10060	100х60		20
ECCP10080	100х80		24
ECCP100100	100х100		16
ECCP12040	120х40		24
ECCP12060	120х60		20
ECCP12080	120х80		16
ECCP15060	150х60	4	16
ECCP20060	200х60		16

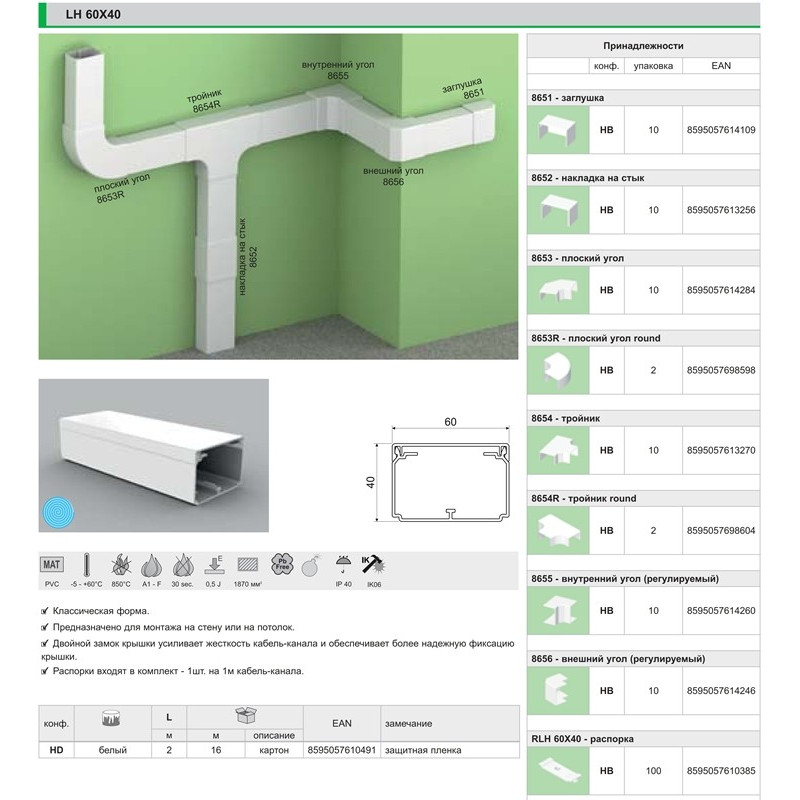

		Разделитель
ECSES	80-60-40		50
		Угол внутренний
Артикул	Размеры, мм		Упаковка, м
ECAI2010	20×10		10
ECAI2210	22х10		10
ECAI3010	30х10		10
ECAI4010	40х10		10
ECAI1517	15х17		10
ECAI2517	25х17		10
ECAI4017	40х17		10
ECAI6017	60х17		10
ECAI2525	25х25		10
ECAI4025	40х25		10
ECAI4040	40х40		10
ECAI6040	60х40		10
ECAI6060	60х60		10
ECAI8040	80х40		10
ECAI8060	80х60		10
ECAI8080	80х80		10
ECAI10040	100х40		10
ECAI10060	100х60		10
ECAI10080	100х80		10
ECAI12040	120х40		10
ECAI12060	120х60		10
ECAI12080	120х80		10
ECAI15060	150х60		8
		Угол внешний
Артикул	Размеры, мм		Упаковка, м
ECAE2010	20х10		10
ECAE2210	22х10		10
ECAE3010	40х10		10
ECAE4010	15х17		10
ECAE1517	25х17		10
ECAE2517	40х17		10
ECAE4017	60х17		10
ECAE6017	25х25		10
ECAE2525	40х25		10
ECAE4025	40х40		10
ECAE4040	60х40		10
ECAE6040	60х60		10
ECAE8040	80х40		10
ECAE8060	80х60		10
ECAE8080	80х80		10
ECAE10040	100х40		10
ECAE10060	100х60		10
ECAE10080	100х80		10
ECAE12040	120х40		10
ECAE12060	120х60		10
ECAE12080	120х80		10
ECAE15060	150х60		8
		Угол плоский
Артикул	Размеры, мм		Упаковка, м
ECAP2010	20х10		10
ECAP2210	22х10		10
ECAP3010	30×10		10
ECAP4010	40х10		10
ECAP1517	15х17		10
ECAP2517	25х17		10
ECAP4017	40х17		10
ECAP6017	60х17		10
ECAP2525	25х25		10
ECAP4025	40х25		10
ECAP4040	40х40		10
ECAP6040	60х40		10
ECAP6060	60х60		10
ECAP8040	80х40		10
ECAP8060	80х60		10
ECAP8080	80х80		10
ECAP10040	100х40		10
ECAP10060	100х60		10
ECAP10080	100х80		10
ECAP12040	120х40		10
ECAP12060	120х60		10
ECAP12080	120х80		10
ECAP15060	150х60		8
		Соединитель линейный
Артикул	Размеры, мм		Упаковка, м
ECGU2010	20х10		10
ECGU2210	22х10		10
ECGU3010	30×10		10
ECGU4010	40х10		10
ECGU1517	15х17		10
ECGU2517	25х17		10
ECGU4017	40х17		10
ECGU6017	60х17		10
ECGU2525	25х25		10
ECGU4025	40х25		10
ECGU4040	40х40		10
ECGU6040	60х40		10
ECGU6060	60х60		10
ECGU8040	80х40		10
ECGU8060	80х60		10
ECGU8080	80х80		10
ECGU10040	100х40		10
ECGU10060	100х60		10
ECGU10080	100х80		10
ECGU12040	120х40		10
ECGU12060	120х60		10
ECGU12080	120х80		10
ECGU15060	150х60		10
		Соединитель Т-образный
Артикул	Размеры, мм		Упаковка, м
ECT2010	20х10		10
ECT2210	22х10		10
ECT3010	30х10		10
ECT4010	40х10		10
ECT1517	15х17		10
ECT2517	25х17		10
ECT4017	40х17		10
ECT6017	60х17		10
ECT2525	25х25		10
ECT4025	40х25		10
ECT4040	40х40		10
ECT6040	60х40		10
ECT6060	60х60		10
		Заглушка
Артикул	Размеры, мм		Упаковка, м
ECTT2010	20х10		10
ECTT2210	22х10		10
ECTT3010	30×10		10
ECTT4010	40х10		10
ECTT1517	15х17		10
ECTT2517	25х17		10
ECTT4017	40х17		10
ECTT6017	60х17		10
ECTT2525	25х25		10
ECTT4025	40х25		10
ECTT4040	40х40		10
ECTT6040	60х40		10
ECTT6060	60х60		10
ECTT8040	80х40		20
ECTT8060	80х60		20
ECTT8080	80х80		20
ECTT10040	100х40		20
ECTT10060	100х60		20
ECTT10080	100х80		20
ECTT12040	120х40		20
ECTT12060	120х60		20
ECTT12080	120х80		10
ECTT15060	150х60		10
		Держатель для провода
Артикул	Размеры, мм		Упаковка, м
ECCO4040	40х40		25
ECCO4060	40х60		25
ECCO4080	40х80		25
ECCO40100	40х100		25
ECCO6040	60х40		25
ECCO6060	60х60		25
ECCO6080	60х80		25
ECCO60100	60х100		25
ECCO8040	80х40		25
ECCO8040	80х60		25
ECCO8080	80х80		25
ECCO80100	80х100		25
ECCO10040	100х40		25
ECCO10060	100х60		25
ECCO10080	100х80		25
ECCO100100	100х100		25
ECCO12040	120х40		25
ECCO12060	120х60		25
ECCO12080	120х80		25

Кабель каналы.

Короб пластиковый. Цены от компании СветЭлектро.

Способ прокладки электрических проводов в пластиковых коробах требует меньше усилий, обеспечивая свободный доступ к проводке при необходимости. Без лишних проблем можно изменить конфигурацию разведения проводов и устранить неисправности.

Короба предназначены для открытого способа укладки проводов. Многообразие видов, форм и цветов каналов позволяют выполнить работы эстетично и быстро, не нарушив общий вид помещения.

Выбираем короб

Для начала необходимо определить размеры канала, для того, чтобы провода свободно размещались внутри него. Лучше выбрать короб сразу с запасом, так вы обеспечите себе возможность добавить провода при необходимости.

Критерии:

Подготовительные работы и монтаж

Полезно: Короба изготавливают из металла (сталь, алюминий) или пластика. Работы по их крепежу будут различаться некоторыми нюансами.

Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.

Внимание! При работе с болгаркой не забывайте о мерах предосторожности и защиты дыхательных путей респиратором.

Кабельные короба из металла

Универсальность этого вида кабель-канала заключена в самом материале, который позволяет устанавливать его вне помещений. Он не подвержен влиянию низких температур, долговечен. Кроме того, обеспечивает пожарную безопасность.

Разновидности металлических коробов:

• Простые без отверстий (глухие).
• Перфорированные.
• Тройниковые. Используются при монтаже ответвлений.
• Угловые (для изменения направления кабеля).

Способы укладки:

1. Рядный. Расстояние между кабелями не менее 5 мм.
2. Пучком или пакетом. Должен соблюдаться 20 мм зазор. Причем количество кабелей в пучке не должно быть больше 12 штук, а его диаметр превышать 10 см.

Горизонтальная укладка кабелей в коробе требует увязывать их через каждые 4,5 м. На прямолинейных участках можно обойтись без этого. При вертикальном монтаже увязывают кабели через 1 м.

Работы проводить при температуре ниже — 40° C воспрещается! От -40° C до -15° C кабели перед укладкой в короба надо предварительно прогреть.

При укладке проводов надо оставлять небольшой запас длины, чтобы компенсировать температурные перепады и возможные смещения почвы.

Внимание! Запас кабеля может быть только прямолинейным. Закрутка кольцами или витками противоречит технике безопасности!

Для крепежа используют шурупы и дюбеля. Выбор будет зависеть от материала основания для короба.

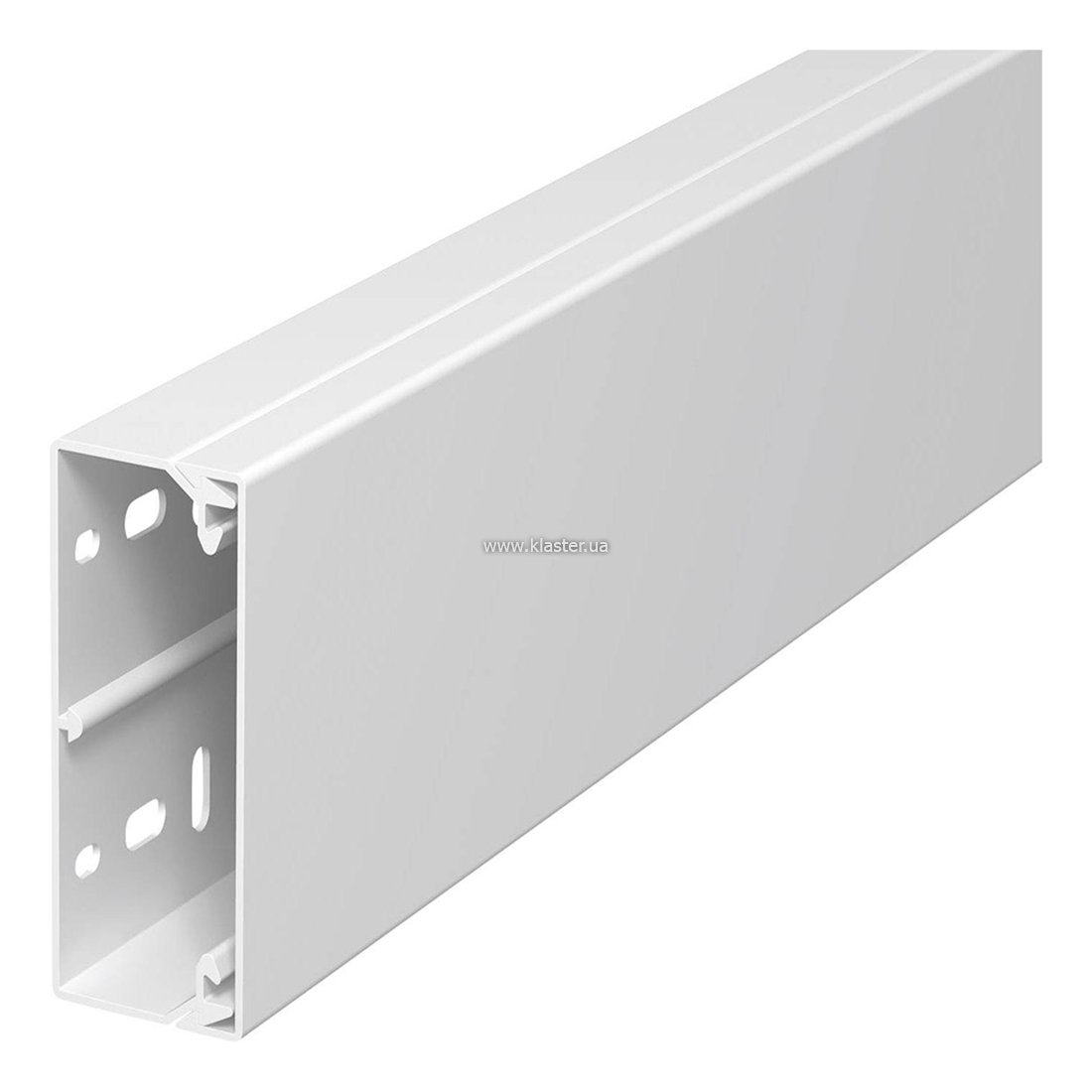

Пластиковые кабель-короба

Для изготовления профиля применяют самозатухающий ПВХ, который повышает уровень пожарной безопасности. Пластик удешевляет стоимость готового изделия и облегчает работу при монтаже.

Виды пластиковых коробов:

• Настенный.
• Половой.
• Плинтус.

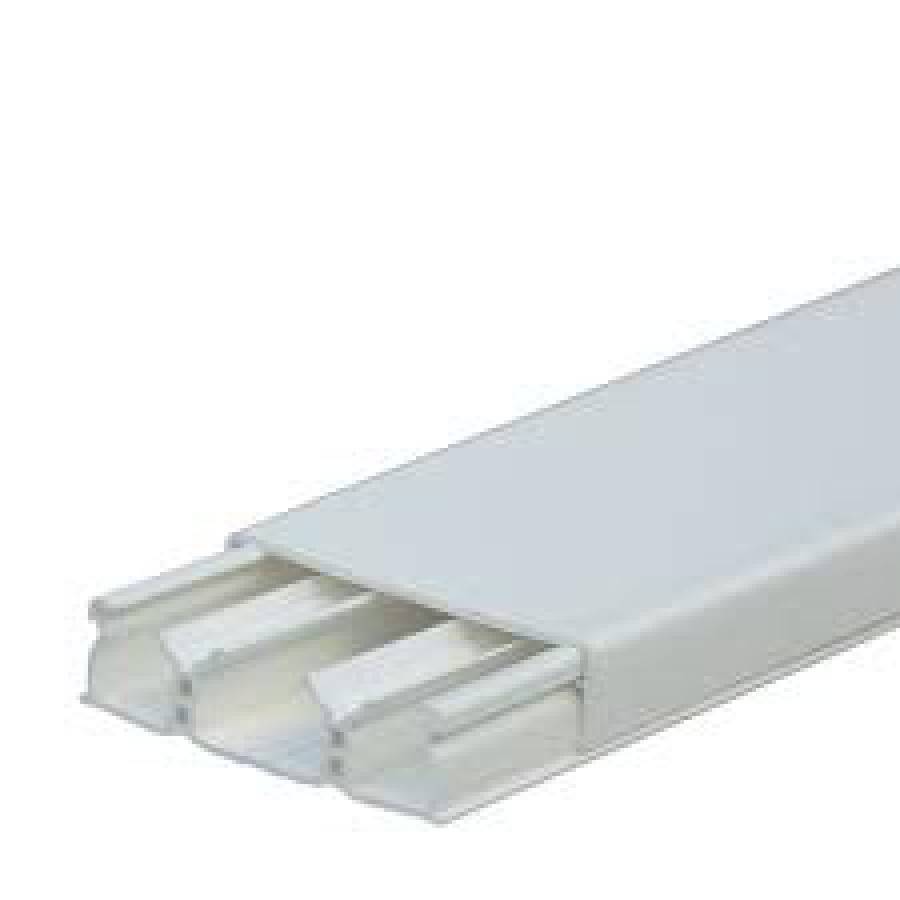

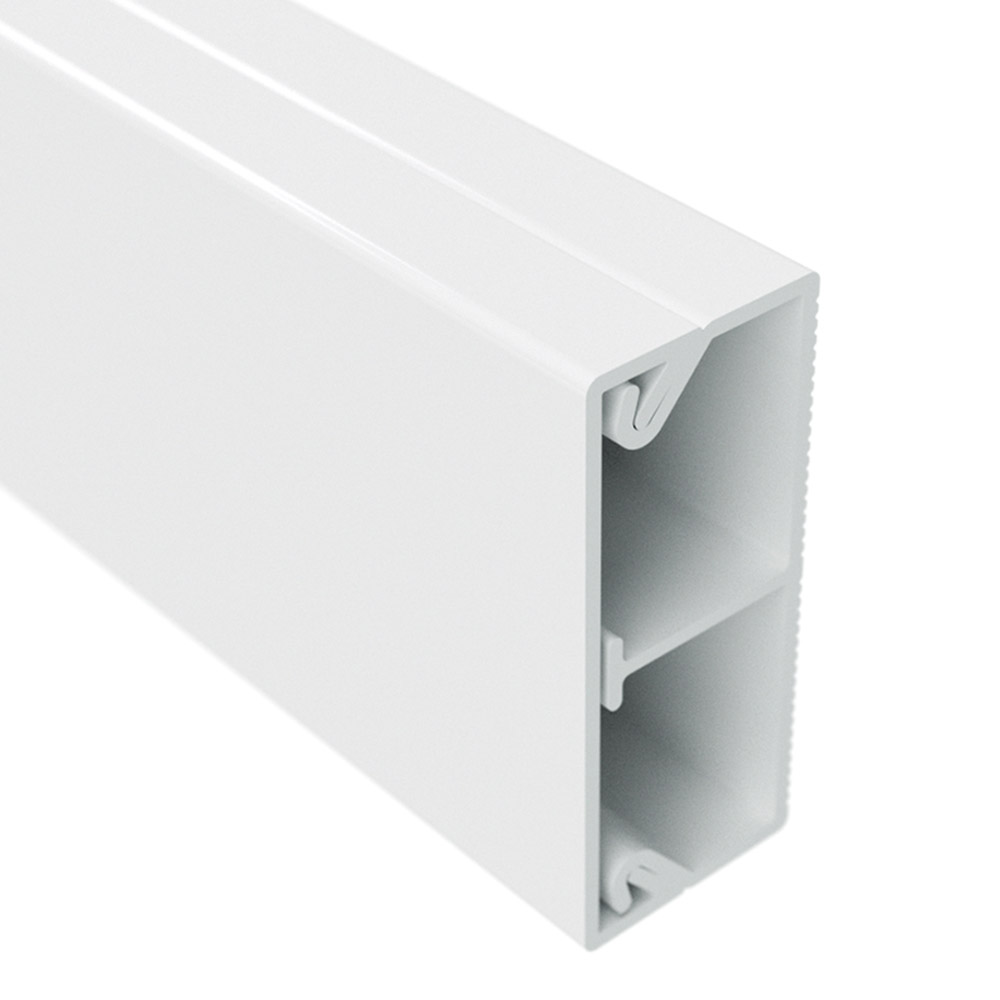

В большинстве своем изготовлены кабель-короба с одним или двумя желобами. Многосекционные позволят удобно и компактно разложить провода различного назначения.

Применять ПВХ короба можно только для внутренних работ. Они подвержены сильному температурному влиянию.

Особенности монтажа:

• Делайте минимальное количество соединений проводов.
• Закрепляйте провода внутри короба, дополнительно фиксируйте в местах изменения направления.
• Короб можно заполнять кабелем не более чем на 50%.
• Не забывайте делать запас для компенсации температурного воздействия.

Важные детали

При монтажных работах следует предотвратить деформацию короба, поэтому учитывайте:

1. Вес кабеля.
2. Механическое напряжение, возникающее из-за перепадов температуры.
3. Магнитные воздействия.

Установка кабель-коробов должна исключать накапливание влаги внутри конструкции.

Грамотное и последовательное выполнение монтажа обеспечит комфорт и удобство в помещении и за его пределами.

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях. Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
• выбрать оптимальную трассу проводки и нанести ее на план;
• купить короба с аксессуарами согласно сделанной схеме;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и .

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

• банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
• привинтить оцинкованными саморезами к деревянной поверхности;
• зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
• совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

• клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
• обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
• ждем, пока оставшийся на стене клеевой след загустеет;
• устанавливаем канал на место и с усилием прижимаем;
• опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Тонкости использования дюбелей с шурупами

Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:

• готовим основу канала: заранее высверливаем отверстия;
• прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
• 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
• снова прикладываем основу короба к месту крепления;
• вставляем дюбеля и закручиваем шурупы.

Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

• эстетический внешний вид;
• многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
• прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
• пожарная безопасность, соответствующая действующим правилам;
• устойчивость к перепадам температуры;
• простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
2. Размеры короба для отдельных участков монтажа.
3. Возможность установки дополнительных проводов и кабелей в будущем.
4. Материал поверхности, на которую будет установлен кабель-канал.
5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

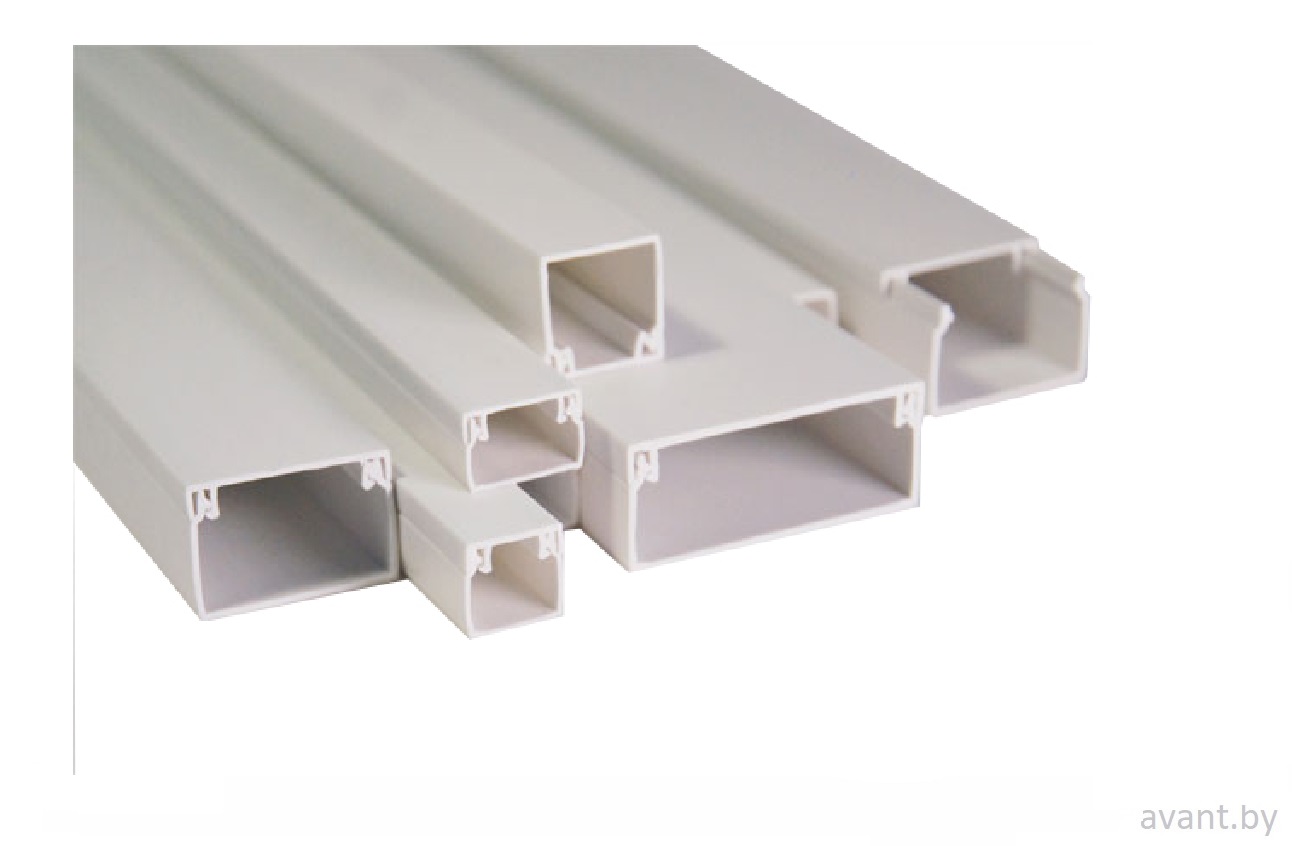

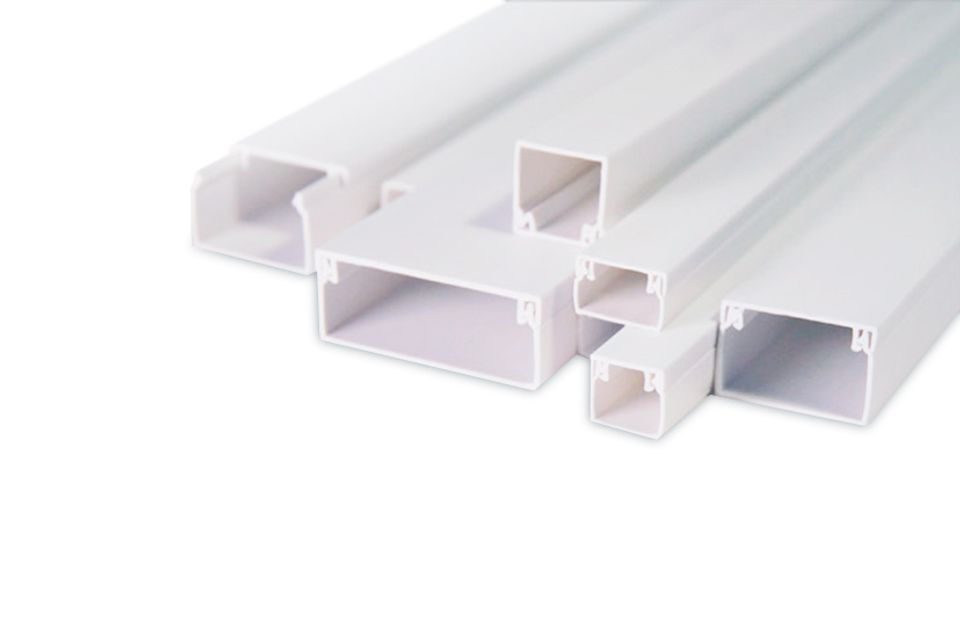

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

• прямоугольника;
• квадрата;
• треугольника;
• полукруга.

Исходя из формы и размера, пластиковый короб может быть:

1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

• соединительных планок;
• внутренних и внешних углов;
• монтажных ПВХ-коробов для разводки проводов;
• заглушек;
• тройников;
• крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Для работы потребуется:

• перфоратор;
• шуруповерт;
• ножовка по металлу;
• стусло;
• молоток;
• острый нож;
• плоскогубцы;
• карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
3. Прикручивается корпус короба.
4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
5. Осуществляется разводка проводов.
6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Если Вы решили в доме, то лучшим способом спрятать кабельную линию будет покупка специальных пластиковых коробов. Чтобы Вы смогли правильно выбрать изделия по цвету и конструкции, далее мы предоставим к Вашему вниманию все виды и размеры кабель каналов для проводки.

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.

Обзор продукции

Размеры

С размерами кабель каналов все намного проще. Ассортимент сечений Вы можете увидеть в таблице ниже:

Следует отметить, что у некоторых производителей могут быть еще и другие размеры кабельных каналов, к примеру, 80*45 мм. Самыми популярными считаются 12*12 (для прокладки кабелей связи), 40*40 и 100*60 мм. У угловых лотков наиболее практичным считается сечение 40*40 мм.

Цветовые решения

Ну и последнее, о чем хотелось поговорить – какие бывают цвета кабель каналов. На сегодняшний день Вы можете заказать любой подходящий под интерьер комнат окрас коробов. Очень популярными считаются кабельные каналы под дерево, которые рекомендуется использовать при

Современные условия обстановки в доме не всегда являются комфортными. Например, протягивая электропроводку в жилищных условиях часто сталкиваются с проблемой неэстетичного расположения проводов. В таких ситуациях на помощь приходят кабель каналы для прокладки открытой электропроводки. Они имеют определенные свойства и преимущества. В этой статье мы обсудим все вопросы касательно этой конструкции.

Итак, что из себя представляет кабельканал? Это корпус, напоминающий нишу, выполненный из пластика или металла, предназначенный для скрытия кабельной проводки в доме с целью сохранения дизайнерских решений.

Подобная конструкция разделяется на некоторые виды. Каждый из коробов имеет свои особенности, следовательно, выбирая приспособление, придется от них отталкиваться. Давайте рассмотрим какие типы кабельканалов существуют.

Важно! Любой, выбранный вами короб должен отвечать качествам прочности и долговечности.

Виды кабельных каналов

Конструкции для помещения электропроводки подразделяют на следующие виды:

Важно! Для невозможности монтажа кабелей стандартных коробов, рекомендуется использовать мини кабельканалы.

Выбираем кабельканалы для электропроводки

Выбор коробов, предназначенных для помещения электрики основывается не только на разновидностях конструкции, но и еще на некоторых факторах. Разумеется, перед покупкой хозяин должен точно знать какого размера ему необходимо защитное приспособление. В торговых точках обычно не разрезают каналы на нужные вам габариты, поэтому лучше взять приспособление с небольшим запасом.

Для планировки распределения кабелей дома лучше использовать пластиковые или легкие металлические короба. Подбирая их под основной цвет своего интерьера, придется заранее заказать конструкции, так как помимо белых кабельканалов вы навряд ли найдете подходящий по оттенку именно вам.

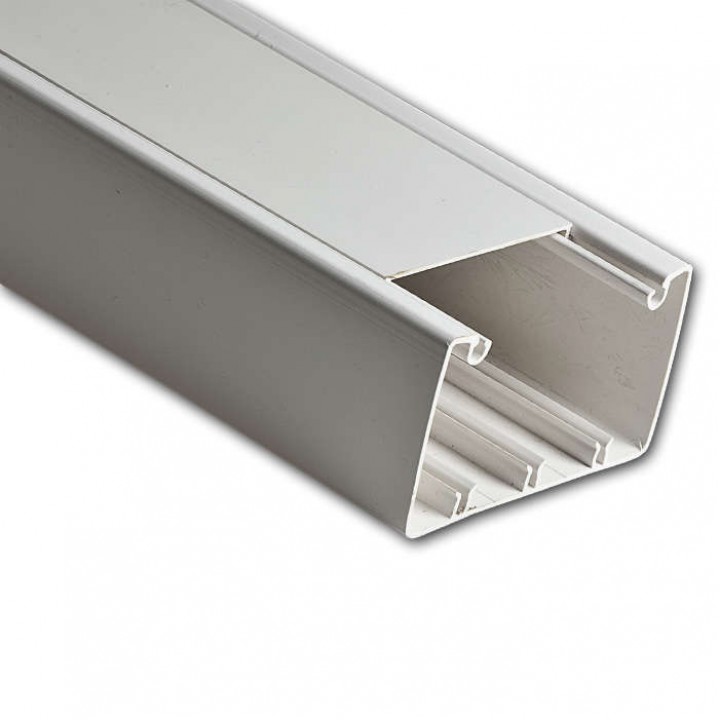

Что сказать по поводу габаритов конструкции? Важно, чтобы внутри короба было достаточно пространства для помещения определенного количества кабелей, а лучше, — если останется некоторый запас.

Наличие фурнитуры к кабельканалу — это обязательное условие. На месте покупки сразу обратите внимание, чтобы все заглушки, монтажные крепежи и замки были на месте. Попробуйте замок короба на эффективность работы: он должен легко открываться без любых приспособлений.

Главная » Электрика » Кабель каналы. Короб пластиковый. Цены от компании СветЭлектро.

Как определить размер кабелепровода для кабеля | Центр знаний

6 минут | 10 сен 2019

Заполнение кабелепровода, также известное как заполнение кабелепровода, представляет собой величину площади поперечного сечения кабелепровода, занимаемой или заполненной кабелем или несколькими кабелями. Заполнение зависит от внешнего диаметра кабеля (O.D.) и внутреннего диаметра кабелепровода (I.D.).

Определение заполнения кабелепровода имеет решающее значение для соответствия требованиям Национального электротехнического кодекса (NEC). Несоблюдение этого правила может привести к дорогостоящему и отнимающему много времени ремонту, по крайней мере, и, в лучшем случае, к опасной электрической установке.

У вас нет доступа к книге NEC?

Вам понадобится книга NEC, чтобы рассчитать размер кабелепровода для кабеля. Если вы находитесь за пределами США и у вас нет доступа к книге, вам может быть полезна эта таблица заполнения кабельного ввода.

Начало работы

Во-первых, полезно иметь представление о типе кабелепроводов, которые следует использовать, так что давайте начнем с этого.

1. Из какого материала кабелепровода?

Трубопроводы — это форма защиты кабеля, поэтому вам необходимо убедиться, что вы выбрали правильный материал для вашего приложения.Вы можете использовать гибкий пластиковый кабелепровод для кабелей или кабелепровод с металлическим основанием. Вот три популярных варианта.

Материал	Приложение	Почему
Труба из ПНД	Обычно служит для защиты силовых и телекоммуникационных кабелей, например уличный хозяйственный шкаф или уличный шкаф для телекоммуникационного оборудования	Отличная устойчивость к коррозии, химическим веществам и ультрафиолетовому излучению Очень гибкая защита кабеля Высокая ударопрочность
Нейлоновая труба	Обычно используется в машиностроении и автомобилестроении.	Очень гибкий кабелепровод Высокая усталостная прочность Самозатухающий Устойчивый к истиранию Высокая устойчивость к растворителям и маслам Хорошая атмосферостойкость
Металлический трубопровод с ПВХ-покрытием	Обычно общая заводская проводка и подключения к машинам	Высокая механическая прочность Очень гибкий протектор кабеля

2.Какой изолированный провод?

Изолированные жилы или изолированные провода — это заполнение кабелепровода. Убедитесь, что вы используете правильные провода для вашего приложения. Например, не используйте THHN во влажных условиях; он рассчитан только на сухие и влажные места. Вот наиболее часто используемые типы.

Проводник	Характеристики	Типовые области применения
THHW	Номинальная температура 167 ° F для влажных помещений и 90 ° C для сухих помещений На его изоляции нет внешних покрытий	Служебный вход, фидеры и ответвления для стационарных установок
THHN	Номинальная температура 194 ° F для сухих и влажных помещений Нейлоновая куртка поверх изоляции	Станки Цепи управления Приборы
THWN	Номинальная температура 167 ° F для сухих и влажных помещений Нейлоновая куртка поверх изоляции	Трубопровод Станки Управляемые цепи Электромонтажные работы общего назначения
XHHW	Номинальная температура 167 ° F для влажных помещений и 194 ° F для сухих и влажных помещений Нет внешнего покрытия на его изоляции	Электропроводка в здании Кабелепровод Электропроводка фидера и цепей
THW	Номинальная температура 167 ° F для сухих и влажных помещений	Электромонтаж в здании Фидерные и ответвительные цепи Внутреннее вторичное промышленное распределение

Размер кабелепровода для кабеля

Несколько слов перед тем, как мы начнем: при расчетах необходимо учитывать три фактора:

1. Количество кабелей в кабелепроводе
2. Площадь поперечного сечения ваших кабелей
3. Количество изгибов кабелепровода

Вам понадобится: книга NEC

Вы будете использовать таблицы NEC, чтобы найти диаметры типа проводов, объемы заполнения и диаметры кабелепровода.

Шаг 1: Откройте книгу NEC до главы 9

Вам необходимо выбрать таблицу заполнения. Это будет зависеть от типа кабелепровода и провода, который вы используете.

• Прочтите первый столбец в таблице заполнения, чтобы найти калибр провода.
• Напротив калибра провода вы найдете максимальное количество проводов, которое можно проложить внутри кабелепровода.
• Выберите число, равное или превышающее количество проводов, которые вы проложите внутри кабелепровода

Шаг 2: Расчет площади поперечного сечения провода

Вы знаете необходимое количество проводов и тип изоляции.Книга NEC подскажет вам калибр. Теперь вам просто нужно определить площадь поперечного сечения каждого провода и просуммировать их.

Пример :

Допустим, у вас есть следующие типы проводов и их количество:

Количество проводов	Тип изоляции	Калибр
4	THHN	8 AWG
2	THW	4 AWG

• Провод 8AWG THHN имеет сечение 23. 61 кв. Мм (0,03659 кв. Дюйма)
• A 4 AWG THW имеет поперечное сечение 62,77 кв. Мм (0,09729 кв. Дюйма)

Следовательно, общая площадь поперечного сечения проводов составляет:

(23,61 кв. Мм) x 4 + (62,77 кв. Мм) x 2 = 219,98 кв. Мм

Шаг 3. Найдите минимальное доступное пространство для кабелепровода.

Технические характеристики NEC:

• Один провод: максимальное заполнение составляет 53% пространства внутри кабелепровода
• Два провода: максимальное заполнение 31%
• Три провода или более: максимальное заполнение составляет 40% от общего доступного пространства кабелепровода

Используя уже рассчитанные площади поперечного сечения проводов, теперь вы можете определить минимальный размер кабелепровода, который вам нужен.

Пример:

Возвращаясь к примеру на шаге 2, вы используете в общей сложности 6 проводов. Это означает, что ваш максимальный процент заполнения составляет 40%. У вас уже есть общая площадь проводов, поэтому теперь вы можете рассчитать минимальную площадь кабелепровода:

219,98 кв. Мм / 0,4 = 549,95 кв. Мм

Шаг 4. Найдите заполнение кабелепровода

Вернуться к вашей книге NEC. Найдите тип кабелепровода, который вы хотите использовать, в таблице 4.

Пример:

Если вы используете кабелепровод с металлическими электрическими трубками (EMT), вы увидите, что ближайший размер, который вам нужен, — это кабелепровод диаметром 1 дюйм, который обеспечивает заполнение на 39%.

Таблица заполнения кабельного ввода

Эта таблица размеров кабелепровода для кабеля основана на стандарте NEC 2017 г. и использует общие типы кабелепроводов и проводов. Если у вас нет доступа к книге NEC, вы можете определить, сколько проводов можно безопасно разместить в кабелепроводе.

• Ряды, идущие поперек, показывают размер и тип трубопровода.
• В нижних столбцах указан калибр используемого провода

Результатом является количество проводов этого калибра, которые могут быть пропущены через такой размер кабелепровода такого типа.

Информация в этой таблице взята из таблиц C1, C4 и C8 в Национальном электрическом кодексе 2017 года. NEC обновляется каждые три года.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вам также могут понравиться следующие статьи:

Труба ПВХ | График 40 | График 80

ПВХ-трубы

CANTEX зарекомендовали себя и получили признание в отрасли благодаря своему качеству и многолетнему использованию без обслуживания для подземных, закрытых и открытых труб из ПВХ. На протяжении нескольких десятилетий CANTEX поставляет лучшие трубы из ПВХ американского производства для коммерческих, жилых, промышленных и коммунальных предприятий по всей стране.CANTEX производит трубы из ПВХ Schedule 40 и Schedule 80, трубопроводы для непосредственного захоронения, закрытые неметаллические трубопроводы для захоронения, а также отличные варианты труб для горизонтально-направленного бурения для удовлетворения всех ваших потребностей в электропроводке. ПВХ-труба CANTEX — прочная и долговечная с высокой прочностью на разрыв, но при этом она легкая, простая в обращении и установке на любой стройплощадке.

Щелкните по ссылкам категории трубопровода / трубы из ПВХ (вверху), чтобы выполнить поиск трубы из ПВХ CANTEX в нашем онлайн-каталоге. Для получения дополнительной информации о характеристиках труб CANTEX PVC и их сертифицированном использовании ознакомьтесь с нашими ФАКТАМИ О ТРУБЕ CANTEX PVC PIPE.

Какие бывают типы труб из ПВХ?

Schedule 40 PVC Conduit используется в стенах, полах и потолках в соответствии с NEC 352. Согласно NEC 352 его также можно закопать прямо в землю, заключить в бетон и использовать в местах, подверженных воздействию прямых солнечных лучей. Для участков, подверженных физическим повреждениям, вы должны использовать ПВХ-кабелепровод Schedule 80 для тех же целей (см. Выше).

Воздуховод из ПВХ

предназначен для непосредственного захоронения и захоронения в закрытых помещениях.Он не предназначен для использования над землей или в стенах, полах или потолках. Для получения более подробной информации и технических данных о различиях между ПВХ-воздуховодом DB и EB, вы можете щелкнуть ссылку «Сервисный воздуховод» выше, чтобы перейти к конкретным продуктам в нашем онлайн-каталоге. Вы также можете ознакомиться с нашей брошюрой ФАКТЫ О ПВХ ТРУБАХ CANTEX или посетить нашу страницу часто задаваемых вопросов.

Гибкая трубка CANTEX EZ FLEX или электрическая неметаллическая трубка для ЛОР-органов — это высокопроизводительная недорогая альтернатива электрическим металлическим трубкам. Его можно использовать в потолках, стенах и плитах, а также он является герметичным при использовании соответствующего цемента на основе растворителя. Подходящим растворителем для электрических неметаллических трубок ЛОР является цемент CANTEX # 50 ENT. Обычный ПВХ-цемент слишком агрессивен для использования с гибким кабелепроводом от ЛОРа.

Горизонтально-направленная буровая труба из ПВХ

CANTEX используется для соединения подземных труб, проводов, кабелей и каналов с помощью бестраншейной технологии бурения под землей с ГНБ, которая сводит к минимуму ущерб инфраструктуре и окружающей среде.Системы CANTEX CAN> LOC ^® и CAN> GRIP® с трубопроводами для горизонтально-направленного бурения предлагают бесчисленные преимущества, такие как более быстрая установка, снижение затрат на рабочую силу, прочность, гибкость и простота транспортировки. Для получения дополнительной информации о CAN> LOC ^® и CAN> GRIP ^® щелкните ссылку выше.

Спецификации для каждой марки и номера модели труб из ПВХ, производимых CANTEX, можно найти в нашем онлайн-каталоге продукции. Остались вопросы? Свяжитесь с CANTEX здесь.

Монтаж труб ПВХ CANTEX

Schedule 40 и Schedule 80 Прямая установка трубы из ПВХ
Прямое закапывание (DB) и закапывание в замкнутом пространстве (EB) Монтаж в канале инженерных сетей

Различия между электротехническим и водопроводным ПВХ

Эта запись была опубликована Кори 16 апреля 2020 г.

Поливинилхлорид (ПВХ) — это смесь пластика и винила, которая используется для изготовления труб из ПВХ.Эти популярные типы труб обычно используются в сантехнике как альтернатива более дорогим медным трубам. ПВХ также используется для изготовления кабелепроводов. Хотя обычный ПВХ и ПВХ для электропроводки изготовлены из одного и того же типа пластика, это не одно и то же, и их нельзя использовать для одних и тех же целей. Каждый из них следует использовать только по назначению, а не взаимозаменяемо.

Давайте взглянем на пять основных различий между водопроводом из ПВХ и кабельным каналом из ПВХ.

Чем отличаются трубы из ПВХ и трубопровод из ПВХ

Ниже приведены пять основных отличий ПВХ от ПВХ для трубопроводов:

Испытано на давление

Одно из самых больших различий между водопроводными трубами из ПВХ (здесь) и трубопроводами из ПВХ состоит в том, что трубы из ПВХ проходят испытания под давлением, а трубы из ПВХ — нет. Это означает, что трубы из ПВХ и трубы из ПВХ не могут быть взаимозаменяемыми. Поскольку водопроводные трубопроводные системы должны быть способны выдерживать давление воды, чтобы быть эффективными и работать должным образом, необходимо использовать трубы, которые прошли испытания и рассчитаны на давление.Номинальное давление нанесено на водопроводную трубу из ПВХ. Трубы из ПВХ не одобрены для использования в сантехнике, потому что они не проходят испытания под давлением, что увеличивает вероятность протечки.

Толщина стенки

Еще одно различие между трубой из ПВХ и трубой из ПВХ заключается в толщине стенки трубы. Стенка водопроводной трубы из ПВХ обычно толще стенки трубы из ПВХ. Поскольку водопроводный ПВХ используется в тех случаях, когда необходимо учитывать давление, дополнительная толщина гарантирует, что труба будет достаточно прочной, чтобы противостоять изгибу, и что она останется неповрежденной и неповрежденной.ПВХ кабелепровода не должен выдерживать такое большое давление, поэтому он не имеет толстых стенок — это просто не было бы рентабельной конструкцией для производителей.

Цвет

Самая заметная разница между обычным ПВХ и электрическим ПВХ — это цвет труб. Труба из ПВХ, которая используется для водопровода, обычно белого цвета, в то время как ПВХ для электропроводки обычно серого цвета. Это стандартные цвета, но вы можете найти ПВХ, в который в процессе производства были добавлены химические добавки для создания труб разного цвета.Имейте в виду, что ПВХ-трубопроводы Schedule 80 также серого цвета, как и трубопроводы из ПВХ, но Schedule 80 — это водопроводные трубы, похожие на белые ПВХ-трубы Schedule 40. Поэтому трубы Schedule 80 не следует использовать в качестве кабелепровода.

Если вам интересно узнать больше о различиях между Сантехническими трубами из ПВХ Списка 40 и Списка 80, прочтите наш пост здесь.

Всепогодные испытания

Сантехнический ПВХ чаще всего располагается в помещении или под землей, поэтому он не рассчитан на воздействие ультрафиолета.Фактически, ультрафиолетовые лучи вредны для этого типа ПВХ, что делает его непригодным для использования на крышах или в местах, где он может подвергаться воздействию погодных условий. При обнажении он может стать хрупким и потрескаться. С другой стороны, ПВХ для электропроводки протестирован и рассчитан на воздействие ультрафиолета, что означает, что он подходит для наружной гидроизоляции, когда электрические кабели необходимо прокладывать по крышам или по сторонам зданий.

Приложения

Все вышеперечисленные различия указывают на то, что, хотя водопроводная труба из ПВХ и электропроводка из ПВХ схожи, они не подходят друг другу. Они были изготовлены для различных целей.

ПВХ труба

предназначена для использования в водопроводных сетях, поэтому она проходит испытания под давлением. Он подходит для использования в канализационных, водопроводных и вентиляционных системах. Вы также можете найти трубы из ПВХ, используемые в канализационных системах. Его не следует использовать в местах, где он будет подвергаться воздействию элементов, поскольку он не имеет УФ-защиты и может быть поврежден.

Электропроводка из ПВХ. Основное назначение ПВХ — использование в электрических системах в качестве корпуса для электрических проводов или кабелей.Трубы из ПВХ часто используются в подземных и влажных помещениях, где необходимо защитить электрические кабели. Поскольку он протестирован и сертифицирован на УФ-излучение, его можно использовать в местах, где он будет подвергаться воздействию УФ-лучей. Чтобы узнать больше о воздействии солнца на трубы из ПВХ, прочтите этот пост.

Сантехнические и электрические трубопроводы Трубопроводы из ПВХ: прочные и надежные изделия

Как водопроводный ПВХ, так и трубопроводный ПВХ — отличные варианты для использования в доме или в коммерческих целях. Они долговечны, универсальны и экономичны в использовании.Однако важно использовать их так, как они были созданы. Обычные трубы из ПВХ не следует использовать в электрических системах, а трубы из ПВХ не подходят для водопровода. Но при правильном использовании они одновременно эффективны и надежны.

Электропроводы для жилищного строительства

Пластмасса и металл

В некоторых местах требуется электрический кабелепровод, чтобы защитить проводку от повреждений, которые могут возникнуть из-за шурупов для гипсокартона, истирания или ультрафиолетовых лучей, которые ухудшают изоляцию при прокладке проводов снаружи.

Поскольку в большинстве домашних центров и домов снабжения имеется несколько разновидностей кабелепровода, важно знать достоинства каждого из них, а также то, что можно и чего нельзя с ним делать. Как и при любых электромонтажных работах, лучший источник информации о том, что использовать, — это последнее издание Национального электротехнического кодекса (NEC), и всегда полезно позвонить в местный строительный департамент, чтобы узнать, какие кодексы применяются. Существует две разные категории кабелепроводов для электроустановок: пластиковые и металлические.Каждый из них имеет свое место в жилой среде, и в некоторых юрисдикциях для конкретного приложения требуется один тип вместо другого.

Пластиковые шланги

Жесткая труба из ПВХ, электрические неметаллические трубки (ЛОР) и непроницаемый для жидкости гибкий неметаллический трубопровод (LFNC), скорее всего, являются пластиковыми трубопроводами, которые можно найти в жилых помещениях.

Поскольку он одобрен для непосредственного захоронения и — если это труба сортамент-80 — может использоваться для удовлетворения требований NEC по «защите от физического повреждения», жесткий ПВХ используется в большинстве новых подземных служебных входов в корпус электрического счетчика.Размеры варьируются от ½ дюйма в диаметре. до 3 дюймов в диаметре для обычных жилых помещений. Жесткий ПВХ стоит недорого; легко обрабатывается без дорогостоящих инструментов; и может использоваться в стенах, на улице на солнце и под землей. Соединения производятся клеем ПВХ. Жесткий ПВХ может стать хрупким в холодную погоду, поэтому проверяйте допустимые диапазоны температур производителя.

В большинстве домов в моем районе есть по крайней мере один «хлыст» длиной 6 футов LFNC , прикрепленный к внешнему блоку кондиционирования воздуха. Основными преимуществами LFNC являются гибкость, водонепроницаемость и устойчивость к УФ-лучам, что делает его безопасным для использования на открытом воздухе.Поскольку он изготовлен из ПВХ, его легко разрезать. (Для этого я использую резак для труб из PEX.) Несколько недостатков ограничивают его использование: он имеет тенденцию стоить в два раза больше на фут, чем жесткий ПВХ, стоимость связанных с ним водонепроницаемых фитингов относительно высока, и его нельзя использовать. где он может быть поврежден. Тем не менее, это лучший выбор для многочисленных приложений для наружных работ — например, с оборудованием возле бассейнов и гидромассажных ванн — и его гибкость часто делает его единственным подходящим трубопроводом для конкретного применения.

ENT , или «трубка Smurf» (прозванная из-за ее светло-голубого цвета), представляет собой гофрированную гибкую пластиковую трубку из ПВХ, которая используется в основном для сухих внутренних работ или в определенных местах, таких как подвал или в подвале, где присутствует влага. на интерьере здания. ЛОР легче установить, чем жесткий ПВХ, хотя он и его фурнитура примерно вдвое дороже. Однако не во всех юрисдикциях разрешена бытовая проводка с ЛОР, и в некоторых местах в доме его нельзя установить — например, его нельзя использовать для открытых работ, и, за некоторыми исключениями, его необходимо защитить. от физического повреждения.Однако при использовании соответствующей арматуры его можно заключить в бетон и плиты, что делает его жизнеспособным выбором для черновой обработки кухонных островков на плите.

Металлические трубопроводы

Большинство металлических трубопроводов изготовлено из оцинкованной стали, но некоторые типы также могут быть выполнены из алюминия. Наиболее распространенные стальные трубы, используемые в жилых помещениях, и те, которые обычно доступны в местных домашних центрах, — это жесткие металлические трубы (RMC), электрические металлические трубы (EMT), гибкие металлические трубы (FMC) и промежуточные металлические трубы (IMC). ).

RMC — самый толстый, жесткий и самый тяжелый из четырех и требует специального инструмента для гибки и нарезания резьбы. В большинстве домов в моем районе есть только одна линия RMC, если таковая имеется, и она используется для мачты служебного входа, которая крепится к основанию электросчетчика. Учитывая величину напряжения на мачте из-за воздушной служебной проводки и важность защиты служебных вводных проводов от повреждений, RMC, безусловно, является предпочтительной трубой для этого применения. Однако все другие приложения в типичном жилом доме могут быть выполнены с использованием другого типа металлического или пластикового трубопровода, поэтому дальнейшее использование RMC ограничено в большей степени коммерческими и промышленными установками. Большинство RMC изготовлено из оцинкованной стали, но также доступно исполнение из алюминия.

FMC представляет собой спирально намотанную гибкую трубку, чаще всего изготавливаемую из алюминия. Поскольку его нельзя использовать на улице или в других влажных помещениях, его полезность несколько ограничена, но есть несколько применений, где это очевидный выбор. Например, большинству новых варочных панелей и духовок с прямым подключением требуется секция FMC для подключения к источнику питания, который может оставаться гибким во время фактической установки устройства, а многие печи и тепловые насосы подключаются к их отключению с помощью короткого взбивания. FMC.По этой причине многие новые духовки и варочные панели поставляются с проводкой с подключенным FMC, и большинство бытовых центров и домов снабжения имеют диаметр не менее 1⁄2 дюйма. и диаметром 3⁄4 дюйма. FMC и сопутствующая арматура. Его можно разрезать ножовкой, но есть и специализированные режущие инструменты.

EMT — это тонкостенный металлический трубопровод, который чаще всего используется из оцинкованной стали, но он также доступен из алюминия. ЕМТ относительно недорого; может служить защитой от физических повреждений; и может быть легко согнута, разрезана и установлена ​​с помощью минимального количества специальных инструментов.EMT может быть установлен на открытом воздухе при условии, что вся арматура, опоры и крепежные детали изготовлены из коррозионно-стойких материалов. Я часто вижу ЕМТ в старых домах для защиты заземляющего провода, выходящего из основания счетчика, но он может удовлетворить несколько других потребностей в жилищном строительстве и ремонте. Я довольно часто использовал ЕМТ в качестве средства защиты оголенной проводки, например, на стенах гаража для новых розеток или осветительных приборов.

IMC (без изображения) тоньше, чем RMC, но толще и намного жестче, чем EMT.Он редко используется в моем районе, но некоторые электрики могут предпочесть его RMC из-за его более низкой стоимости и меньшего веса. Он одобрен для использования в тех же целях, что и RMC.

Размер имеет значение

Последний, а иногда и самый важный фактор при выборе кабелепровода — это размер трубы, необходимый для безопасной прокладки проводки. Размер каждого проводника (то есть каждого отдельного провода), конфигурация проводника (многожильный или одножильный провод), а также тип и температурный рейтинг изоляции на самом проводе (например, THHN или XHW) определяют, сколько проводников вы используете. может законно проходить через каждую трубу.Здесь есть ряд веских причин, чтобы играть по правилам, и самая важная — избежать пожара. Прокладка слишком большого количества проводов по длине кабелепровода не оставляет достаточно свободного воздушного пространства, чтобы проводка оставалась в допустимом диапазоне температур. Это может вызвать перегрев и ухудшение изоляции. Из-за количества задействованных переменных вы должны обратиться к кодовой книге, чтобы определить подходящий размер для вашей установки кабелепровода.

Для получения дополнительной информации:

From Fine Homebuilding # 240

Труба, трубопровод и воздуховод из ПВХ для электротехнической и коммуникационной промышленности

Электрические трубы из ПВХ

Электрические трубы из ПВХ — это массивные трубы, используемые для изоляции и защиты электропроводки или кабелей в энергосистемах.Подземные кабелепроводы из ПВХ позволяют прокладывать линии электропередач под землей, а не над землей, что снижает затраты на техническое обслуживание. Также имеется надземный электрический кабель. Доступны изделия из ПВХ Schedule 40 и 80, внесенные в список UL. Chapman Electric Supply предлагает множество стандартных типов электрических труб, аксессуаров, воздуховодов и муфт для самых разных применений.

Многослойный трубопровод из ПВХ

Этот тип трубопровода из ПВХ, также называемый многоячеечным кабельным каналом, состоит из внешней оболочки с множеством внутренних каналов. Часто используется для наружных работ, под землей и в бетонных помещениях. Его можно вытягивать традиционными методами или с помощью струйных машин высокого давления.

Жесткие ПВХ трубы

Жесткие трубы из ПВХ

являются хорошей альтернативой для трубопроводов, учитывая их коррозионную стойкость, гладкие внутренние стенки, обеспечивающие легкость прохождения потока и уменьшение образования отложений, а также превосходную способность выдерживать давление. Жесткий ПВХ-канал используется для горизонтально-направленного бурения и не имеет овальной формы и растяжения, характерных для ПНД.
Свяжитесь с Chapman Electric по поводу труб из ПВХ и других продаваемых ими электрических труб.

Часто задаваемые вопросы

Что означает ПВХ?
ПВХ — это аббревиатура от поливинилхлорида, широко используемого синтетического полимера, который относительно недороги в производстве и из которого легко формовать трубы.

Каковы преимущества поливинилхлорида?

• Широко выпускается, поэтому доступен и недорого.
• Высокая плотность, чрезвычайно твердая и ударопрочная.
• Высокая прочность на разрыв
• Сильная химическая / щелочная стойкость

Каковы недостатки поливинилхлорида?

• Плохая термостойкость, кроме случаев, когда добавки для стабилизации материала при более высоких температурах обычно добавляются во время производства
• Будет выделять токсичные пары при плавлении и / или при пожаре

Что такое труба ПВХ Schedule 80?
Толщина стенки — это то, что обычно называют «графиком трубы».«Чем толще стенки трубы, тем крупнее график. Например, график 80 имеет большую толщину стенки, чем график 40. При рассмотрении ведомостей труб из ПВХ важно отметить, что внешний диаметр или номинальный размер не меняется. от расписания к расписанию. Скорее, внутренний размер трубы меньше для труб с более высоким графиком. Например, 3-дюймовая труба Schedule 80 имеет меньший внутренний диаметр, чем 3-дюймовая труба Schedule 40. Труба ПВХ График 80 обычно темно-серого цвета.

Обычно трубы из ПВХ Schedule 80 включают системы водоснабжения под высоким давлением, коммерческое и промышленное использование в суровых условиях или в подземных помещениях.

Что такое труба ПВХ Schedule 40?
ПВХ труба Schedule 40 имеет более тонкую стенку и больший внутренний диаметр, чем труба Schedule 80. Следовательно, она будет иметь более низкое номинальное давление и меньшую прочность, чем труба Schedule 80. Обычно он белого цвета.

Обычно трубы из ПВХ Списка 40 используются в системах водоснабжения, дренажа и орошения.

HDPE Innerduct | Innerduct.com

ТРУБОПРОВОД СТАЛЬНОЙ БРОНИ HDPE

Особенности и преимущества

• Гибкий стальной броневой слой с покрытием
• Ребристый внутренний вкладыш из полиэтилена высокой плотности — снижает трение при вытягивании кабеля
• Износостойкая и водостойкая внешняя оболочка из полиэтилена высокой плотности
• Доступен с предварительно установленной лентой
• Превосходная механическая защита от:
  — грызунов
  — баллистики
  — раздавливания
  — химикатов
  — проникновения влаги
• Доступен для потолочных применений с черной защитной оболочкой от УФ-излучения

ОБЩАЯ ИНФОРМАЦИЯ

Armor-Guard ™ — это армированный воздуховод, предназначенный для обеспечения высочайшей защиты при прямом захоронении или в воздухе. Гофрированная стальная броня с обеих сторон покрыта коррозионно-стойким сополимером. Броня с покрытием интегрально соединена с оболочкой из полиэтилена высокой плотности для превосходной защиты кабеля в суровых условиях. Запатентованная внутренняя облицовка Wave RibTM значительно снижает коэффициент трения более чем на 75%, значительно снижая нагрузки при прокладке кабеля. Доступен только диаметром 1-1 / 4 дюйма.

ARMOR-GUARD ™ TOUGH – FLEXIBLE – ПРЕВОСХОДНАЯ ЗАЩИТА КАБЕЛЯ

Superior Long Term Protection — Гибкость Armor-Guard с низкой температурой хрупкости -75 ° F защищает кабели от движения грунта, например, скрытых объектов в почве от морозного пучения, которые могут вызвать точки давления на кабель, влажность и химические вещества.

Rodent Resistant — Armor-Guard — самая надежная защита от сусликов и грызунов. Его стальная броня значительно препятствует проникновению животных-грызунов во внутреннюю оболочку, обеспечивая целостность трубопровода для защиты внутренних кабелей.

Ударопрочность — Кабель защищен от случайного повреждения лопатой и обеспечивает гораздо большую защиту от ударов, чем одна оболочка кабеля.

Перманентная смазка нанесена — Специальная силиконовая эмульсия смазки может быть добавлена ​​на внутреннюю стенку во время производства.Смазка снижает коэффициент трения до 0,10 или меньше, что значительно упрощает установку кабеля и снижает нагрузку на кабель. Будучи инертным, он поможет удалить кабель, когда потребуется замена в будущем.

Быстрая и простая установка — Специальный процесс отжига на каждом этапе производства обеспечивает гибкость для получения прямой выплаты с катушки или рулона. Он имеет большую длину, что требует меньшего количества соединительных муфт и ускоряет установку, экономя время и деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНИРОВАНИЯ

Armor-Guard доступен со стандартной оранжевой рубашкой или сплошным черным цветом с цветными полосами для облегчения идентификации. Могут быть доступны другие цвета, но могут применяться минимальные количества. Armor-Guard может быть изготовлен с внутренней смазкой, с натяжной лентой или с предварительно установленными кабелями.

Тела кабелепровода и их использование в соответствии с NEC

Время считывания: 8 минут

Одним из наиболее универсальных компонентов системы электрических каналов является корпус кабелепровода.Национальный электротехнический кодекс определяет корпус кабелепровода как «отдельную часть кабелепровода или системы трубок, которая обеспечивает доступ через съемную крышку (и) к внутренней части системы на стыке двух или более секций системы или на терминале. точка системы. Ящики, такие как FS и FD, а также ящики из литого или листового металла большего размера не классифицируются как корпуса кабелепровода ». Это определение, однако, не полностью описывает все виды использования, разрешенные для корпуса кабелепровода в NEC, например, кабелепровода или кабельной арматуры, соединительной коробки, коробки устройств, соединительной коробки и вытяжной коробки.

Знание точного использования корпуса кабелепровода имеет решающее значение при применении соответствующих разделов NEC.

Фото 1. Маркировка внутреннего объема в соответствии с требованиями NEC 314.16 в корпусе кабелепровода

Рис. 1. Корпус прямого кабелепровода

Общие

Прежде всего, корпус кабелепровода является частью системы дорожек качения, к которой он прикреплен. Перечисленный корпус кабелепровода всегда подчиняется требованиям к конструкции и характеристикам для фитинга кабелепровода для непосредственного присоединения к кабелепроводу или трубке.Кроме того, предполагается, что корпус кабелепровода будет использоваться в качестве вытяжной коробки, и, следовательно, они должны соответствовать определенным требованиям к размерам или характеристикам, чтобы обеспечить соблюдение требований к заполнению проводов и защиту электрических проводников во время протягивания в соответствии с NEC 314.28.

Фото 2. Корпус простого кабелепровода

Металлические корпуса трубопроводов снабжены средствами для крепления жестких или промежуточных металлических трубопроводов путем ввинчивания в ступицы с внутренней резьбой или электрические металлические трубки (EMT) с помощью ступиц без резьбы с установочными винтами.Неметаллические корпуса каналов могут иметь ступицы (гнезда) без резьбы, в которые должен быть приклеен жесткий ПВХ канал, или ступицы с внутренней резьбой, чтобы принимать резьбовые переходники, указанные для использования с дорожками качения. Также было обычной практикой подсоединять широкий спектр утвержденных дорожек качения, кабелей и шнуров к ступицам с внутренней резьбой в корпусах кабелепровода с использованием перечисленных фитингов.

Тела кабелепровода, используемые в качестве коробки для сращивания корпуса или электромонтажных устройств

Рисунок 2. Угловой корпус кабелепровода

NEC 300.15 также распознает корпус кабелепровода как эквивалент коробки для сращивания проводов и проводных устройств, таких как выключатель или розетка. Когда он предназначен для такого использования, корпус кабелепровода должен соответствовать требованиям, предъявляемым к коробке. Самый простой способ определить, подходит ли указанный корпус кабелепровода для использования в качестве соединительной коробки, розетки или устройства, — это поискать маркировку внутреннего объема, требуемую NEC 314.16, на корпусе кабелепровода. Эти же правила применяются для определения минимального размера корпуса кабелепровода, используемого в качестве коробки.Так как корпус кабелепровода обычно не содержит отверстий под винты для монтажа электропроводки, изготовителем корпуса кабелепровода для этой цели предоставляются специально разработанные и перечисленные крышки. Согласно NEC 314.5, «тела кабелепровода, такие как колена с заглушками и отводы для служебного входа, которые охватывают проводники 6 AWG или меньше и предназначены только для установки кабелепровода и содержащихся проводников, не должны содержать стыков, отводов или устройств и должен быть достаточного размера, чтобы обеспечить свободное пространство для всех проводников, заключенных в корпус кабелепровода. ”

Конфигурации корпуса кабелепровода

Рис. 3. Пример наибольшего размера ступицы 21 (3/4): Измерения, выраженные как кратные товарным размерам, должны определяться путем преобразования рабочего размера дорожки качения (не метрического обозначения) в значение, выраженное в миллиметрах.

Самый простой корпус кабелепровода имеет только одну ступицу крепления дорожки качения. Очевидное применение этого корпуса кабелепровода — в точке подключения системы проводки. Эти корпуса кабелепровода обычно предназначены для размещения сращиваний проводов или устройства проводки, поэтому чаще всего они будут указаны для этой цели.Однако не забудьте проверить внутренний объем, отмеченный на корпусе кабелепровода.

Другие конфигурации корпуса кабелепровода могут иметь две, три или даже четыре ступицы крепления дорожек качения одного или разных размеров. Две конфигурации ступицы часто называют прямыми, LB, LL или LR, чтобы обозначить направление, в котором будет отклоняться дорожка качения [прямая — прямая сквозная; LB — 90 градусов через заднюю часть корпуса напротив крышки; LL или LR — 90 градусов через левую или правую сторону тела]. Три конфигурации ступицы называются корпусами «T», а четыре конфигурации ступиц — корпусами «X» (см. Фото 3).

Минимальный размер корпусов кабелепроводов, используемых в качестве тяговых и соединительных коробок

NEC 314.28 устанавливает определенные минимальные размеры для вытяжных и соединительных коробок и корпусов кабелепроводов, чтобы обеспечить соблюдение требований к заполнению проводов и защиту электрических проводников во время протяжки. Тела кабелепровода меньших размеров, чем требуются 314.28 (A) (1) и (A) (2), допускаются при условиях, указанных в 314.28 (А) (3).

Фото 3. Конфигурации корпуса кабелепровода могут иметь две, три или даже четыре ступицы для крепления дорожек качения одинакового или разных размеров.

Понимание и соблюдение требований Раздела 314.28 иногда затруднено. В частности, поскольку многие из предлагаемых сегодня корпусов кабелепровода используют положение о «меньших размерах» в 314.28 (A) (3), проверка минимального и максимального размера и количества проводников, для которых подходит корпус кабелепровода, может быть сложной задачей. .Перечисленные корпуса кабелепроводов были оценены на соответствие этим минимальным размерам или исключениям, а также требуемой маркировке. Нижеследующее предназначено для некоторой ясности требований NEC 314.28.

314,28 (A) Минимальный размер. Трубопровод или ступица наименьшего размера, предусмотренная в корпусе трубопровода, имеет метрическое обозначение 16 (торговый размер 1/2). Так как только один провод 4 AWG потребляет максимальное количество проволоки для 16 (1/2) кабелепровода или трубки, тела кабелепровода, имеющие только ступицы размером 16 (1/2), освобождаются от требований пункта 314.28. Раздел 314.5 применяется к таким корпусам трубопроводов. Следовательно, требования 314.28 применимы к корпусам кабелепроводов с размером ступицы 21 (3/4) или больше.

Так называемое «правило 6 и 8 раз», рассмотренное в 314.-28 (A) (1) и (A) (2) соответственно, устанавливает, казалось бы, простое руководство для определения достаточного расстояния между входными ступицами и стенами, а также входом и выходные ступицы для сквозных тяговых усилий. Поскольку сквозные протяжки обычно требуют изгиба проводов или кабелей, достаточное пространство для выполнения операции протягивания без чрезмерного изгиба является важным и необходимым соображением при проектировании.

Хотя традиционные торговые размеры (3/4, 1, 1-1 / 4 и т. Д.) Для кабелепровода и трубок всегда были номинальными (не представляющими фактические размеры в дюймах), их использование в качестве «единиц измерения» в дюймах было распространены, представляя диаметр трубы или трубы для целей расчета требуемой длины в соответствии с правилом 6 и 8 раз. Метрические обозначения [таблица NEC 300.1 (C)] теперь являются предпочтительной ссылкой в ​​NEC, если они будут применяться в миллиметрах в качестве «используемых единиц измерения», потребуют большей длины, чем длина, рассчитанная с использованием традиционного торгового размера / дюйм в качестве « используемые единицы измерения.Примеры на рисунках 3 и 4 демонстрируют рекомендуемое преобразование, когда желательно преобразование в метрическую систему единиц (1 дюйм = 25,4 мм).

Рис. 4. Пример наибольшего размера ступицы 21 (3/4): Измерения, выраженные в виде кратных торговых размеров, должны определяться путем преобразования торгового размера дорожки качения (не метрического обозначения) в значение, выраженное в миллиметрах.

Поскольку системы кабельной разводки могут быть подключены к корпусам кабелепровода только с использованием перечисленных кабельных фитингов, предназначенных для врезания в резьбовые вводы кабелепровода стандартного торгового размера, необходимо соблюдать особую осторожность при переносе размера кабеля в размер кабелепровода для этих расчетов размеров.Существующие конструкции кабелей часто позволяют предусматривать более крупные жилы в кабельных сборках со значительно уменьшенными наружными диаметрами. Размер ступицы корпуса кабелепровода, в который могут быть собраны перечисленные фитинги для этих меньших кабелей, может не соответствовать минимальному метрическому обозначению (торговому размеру) кабелепровода, необходимому для количества и размера проводников в кабеле. Минимальное метрическое обозначение (торговый размер) дорожки качения, используемое для этого расчета, должно основываться на таблице 1, главе 9.

(1) Прямые тяги.Длина корпуса кабелепровода не должна быть меньше восьмикратного метрического обозначения (торгового размера) ступицы, на которой будет размещена самая большая дорожка качения.

(2) Угловые или U-образные тяги (конфигурации корпуса кабелепровода LB, LL, LR, T). Расстояние между каждым входом кабелепровода внутри корпуса кабелепровода и противоположной стенкой коробки не должно быть меньше шестикратного метрического обозначения (торгового размера) самой большой дорожки качения. Этот размер не применим, если противоположная стена является съемной крышкой.

(3) Меньшие размеры. Поскольку многие из предлагаемых сегодня корпусов кабелепровода используют положение о «меньших размерах» в 314,28 (A) (3), проверка максимального размера и количества проводников, для которых подходит корпус кабелепровода, может быть проблемой.

UL 514B, Трубы, трубки и кабельная арматура, содержит требования для указанных корпусов кабелепроводов. Для корпусов кабелепровода, предназначенных для использования этого положения о «меньших размерах», производитель должен указать проводник максимального размера и количество проводников этого размера, а затем тела кабелепровода подвергаются испытанию на вытягивание, чтобы гарантировать повреждение проводов. не происходит.Если производитель указывает смазку для протягивания проволоки для использования во время испытания, это должно быть нанесено на изделие в виде маркировки.

Требование к маркировке с указанием максимального размера проводника, для которого тело кабелепровода «меньшего размера» было признано приемлемым, является простым. Кроме того, в маркировке может быть четко указано максимальное количество проводов такого же размера. Однако, особенно в корпусах кабелепровода большего размера, часто в корпус кабелепровода втягивается проводник более одного размера, и по маркировке производителя не всегда ясно, какие комбинации проводников включены в перечень корпусов кабелепровода.Единственный надежный способ сделать это определение — использовать тот же метод, что и для расчета заполнения проводника в кабелепроводе, в котором будут установлены проводники различных размеров (см. Таблицы NEC, глава 9). Поскольку производитель корпуса кабелепровода четко указывает маркировку проводника максимального размера и максимального количества этих проводов, можно рассчитать процентное наполнение проводом, представленное для ступицы корпуса кабелепровода наименьшего размера в сквозном проходе. Любые дополнительные комбинации размеров проводников должны соответствовать расчетному проценту заполнения кабелепровода для кабелепровода этого размера.

Тела трубопроводов во влажных и сырых помещениях

NEC 314.15 (A) устанавливает требования к корпусам кабелепроводов, устанавливаемых во влажных и сырых местах. Хотя крышки с прокладками обычно предусмотрены для использования с корпусами трубопроводов, это не обязательно означает, что все корпуса трубопроводов подходят для использования во влажных или влажных местах. Перечисленные корпуса кабелепроводов должны иметь маркировку «Для использования во влажных помещениях» или «Влажные места», если испытания определены как подходящие для данного применения. Полевые сборки корпусов кабелепровода с перечисленными кабелепроводами или кабельной арматурой, вкручиваемой в ступицы корпуса кабелепровода, обычно не оценивались для использования во влажных помещениях как часть их списка.Трубопроводы и кабельная арматура, перечисленные и отмеченные для использования во влажных помещениях, аналогичным образом обычно не указываются для такого использования при сборке на месте в резьбовые втулки корпуса кабелепровода.

Опора корпусов кабелепровода

Тела кабелепровода могут поддерживаться жесткими и промежуточными металлическими трубами, EMT и жесткими неметаллическими трубами, в зависимости от обстоятельств, в соответствии с исключениями, указанными в NEC 314.23 (E) и (F).

Крышки корпуса кабелепровода

Все корпуса кабелепровода должны быть снабжены совместимыми крышками, подходящими для условий использования.
