Чем отличаются пластины крепёжных от соединительных

В ходе строительства всегда в обязательном порядке применяются крепления, определяющие во многом надежность элементов конструкции сооружения. На протяжении большого отрезка времени при возведении деревянных зданий применялись гвозди. Впрочем, опытным мастерам удавалось обходиться и без них. Сегодня же на фоне богатого разнообразия деталей, предлагаемых на рынке метизов, крепления строительных конструкций реализуются на основе трех возможных вариантов: традиционный подход, скрепление посредством крепежных пластин и крепление при помощи перфорированной соединительной пластины. Коротко остановимся на особенностях каждого из них.

Традиционный вариант

Данный метод предусматривает установку компонентов создаваемой конструкции в предварительно сформированный паз. Отнести в число наиболее надежных крепление этого вида нельзя. Причина очевидна – уменьшение сечения каждой отдельной части обусловливает снижение уровня ее несущей способности.
В результате надежность всей создаваемой конструкции тоже уменьшается, а вероятность возникновения аварийных ситуаций, наоборот, возрастает.


Использование крепежной пластины

Для изготовления крепежных пластин применяется холоднокатаная сталь, прошедшая процедуру оцинковки. Толщина стандартного изделия данного вида может изменяться в пределах от 1,0 мм до 2,5 мм и даже до 4,0 мм. Такой крепежный элемент характеризуется устойчивостью к воздействию высоких нагрузок. Но эта характеристика соединения зависит также от размеров применяемых болтов и шурупов. Рекомендованная сфера использования крепежных пластин– скрепление деревянных, обладающих относительно большим весом, конструкций.  Например, которые включают:

  • профилированный пиломатериал – брус;

  • круглый лесоматериал – бревна;

  • пиломатериал с шириной, превышающей толщину больше, чем вдвое – доски.

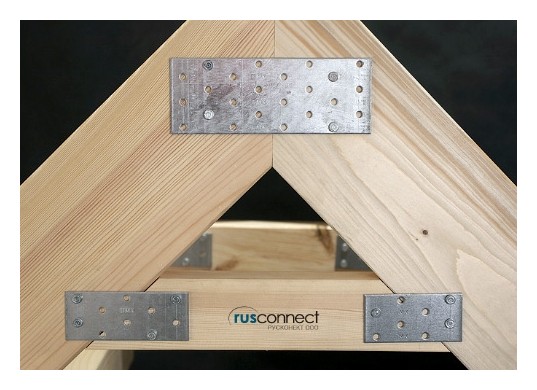

Наиболее широко крепежные пластины нашли применение для скрепления стропильных ферм и несущих систем скатной крыши – стропил.

«Перфорированный крепеж» – это еще одно общепринятое название данной продукции. Причиной этого является наличие специальных отверстий, имеющих разный диаметр. Расположены эти гнезда по всей длине пластины. Такое конструктивное решение обеспечивает возможность осуществления крепления, применяя обычные болты, шурупы, а также гвозди.

В категорию самых востребованных входят крепежные пластины таких типоразмеров:

  • 210,0×90,0×2,0;

  • 180,0×60,0×2,0;

  • 140,0×55,0×2,0;

  • 100,0×35,0×2,0.

В данном случае принято следующее обозначение: первое число – большая сторона прямоугольника пластины; второе число – меньшая сторона обрамляющего прямоугольника; третье число – толщина изделия.

Если говорить в целом, отечественная металлургия производит крепежные пластины следующих типоразмеров:

  • длина изделия: 800,0; 720,0; 600,0; 480,0; 360,0; 240,0; 210,0; 200,0; 180,0; 160,0; 140,0; 120,0: 100,0; 90,0;

  • ширина пластины: 100,0; 90,0; 65,0; 60,0; 55,0; 40,0; 35,0;

  • толщина изделия: 4,0; 3,0; 2,0;

  • диаметр отверстий: 13,0; 11,0; 10,5; 9,0; 7,0; 5,2: 4,8; 4,5; 2,0.

Числовые значения отображены в миллиметрах.

Ниже размещен видео ролик, просмотр которого поможет понять, как используется крепежная пластина. Для его воспроизведения курсор нужно навести на картинку, нажать клавишу «Ctrl», а после того, как стрелка трансформируется в кисть руки, необходимо кликнуть левой кнопкой подключенной к компьютеру мышки.

Соединительные пластины

Изготавливаются соединительные пластины также из холоднокатаной стали, подвергнутой процедуре оцинкования. Наличие защитного покрытия повышает устойчивость к негативному воздействию коррозии. Толщина этих изделий может изменяться в диапазоне 1,0 мм ≤ S ≤2,5 мм.

С их помощью осуществляется соединение деревянных конструкций, как и в случае с крепежными пластинами, в одной плоскости. По мнению экспертов, данный способ является самым надежным и обеспечивающим наибольшую прочность из всех существующих методов крепления элементов, изготовленных из натурального дерева.

По всей поверхности соединительной пластины проделаны отверстия одинакового диаметра. Подобное конструктивное решение обеспечивает простоту выбора деталей для ее крепления. Таковыми могут быть саморезы по дереву, шурупы, а также гвозди.

Можно выделить следующие преимущества перфорированных соединительных пластин:

  • широкий ряд размеров;

  • простота установки – потребность врезки в тело скрепляемого материала отсутствует;

  • наличие перфорации обеспечивает возможность формирования большого количества вариантов скрепления;

  • допускают соединение элементов из древесины тяжелых пород благодаря устойчивости к воздействию повышенных нагрузок;

  • потребность в специальных приспособлениях для создания конструкции посредством соединительных пластин отсутствует. Для этого подходят стандартные гвозди, обычные саморезы и шурупы;

  • при минимальных финансовых и физических затратах обеспечивается долговечное и надежное скрепление.

Дополнительную полезную информацию можно почерпнуть из видео. Для его воспроизведения наведите курсор на ниже размещенную картинку, а далее действуйте по схеме, которая применялась ранее.


Отечественная металлургическая отрасль выпускает соединительные пластины с различными типоразмерами. Перечень наиболее востребованных представлен ниже.

  • Ширина 200,0 мм. Длина от 200,0 мм до 1250,0 мм.

  • При ширине 160,0 мм длина пластины составляет минимум 200,0 мм; максимум 300,0 мм.

  • Диапазон изменения длин, когда ширина изделия равна 150,0 мм, такой: 300,0 ≤ L ≤ 1250 мм.

  • При ширине 140,0 мм наиболее ходовая пластина длиной 400,0 мм.

  • Ширина 120,0 мм. Длина min 200,0; max 300,0 мм.

  • При ширине 100,0 мм длина пластины от 200,0 мм до 400,0 мм.

  • Пределы изменения длин, когда ширина изделия составляет 80,0 мм, выглядят так: 80,0 ≤ L ≤ 1250 мм.

  • Ширина 60,0 мм. Длина минимальная 80,0 мм; максимальная 1250,0 мм.

  • Когда ширина пластины составляет 50,0 мм, ее длина может изменяться в диапазоне 100,0 ≤ L ≤ 1250 мм.

  • Пределы изменения длин при ширине изделия 40 мм такие: 80,0 ≤ L ≤ 1250 мм.

  • Ширина 30,0 мм и 20,0 мм, длина в обоих случаях – 80,0 мм.

При этом толщина пластины составляет 2,0 мм, а диаметр отверстий – 4,5 мм.

Заключение

Подводя итоги, необходимо отметить один момент. Отверстия в перфорированных пластинах могут быть с диаметром, изменяющимся в широком диапазоне. В мелкие гнезда вкручиваются, как правило, саморезы и винтовые (они же ершеные) гвозди, а в крупные – т.н. «глухари». Использовать простые гвозди с гладкой ножкой не рекомендуется: со временем вся конструкция может расшататься.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

СТРОЙКРЕПЕЖ — Крепежные пластины

Обозначение, мм

Ширина

Длина

Толщина


Пластина соединительная PS-40х80 40 80 2мм
Пластина соединительная PS-40х100 40 100 2мм
Пластина соединительная PS-40х120 40 120 2мм
Пластина соединительная PS-40х140 40 140 2мм
Пластина соединительная PS-40х160 40 160 2мм
Пластина соединительная PS-40х200 40 200 2мм
Пластина соединительная PS-40х240 40 240 2мм
Пластина соединительная PS-40х260 40 260 2мм
Пластина соединительная PS-40х300 40 300 2мм
Пластина соединительная PS-40х340 40 340 2мм
Пластина соединительная PS-40х360 40 360 2мм
Пластина соединительная PS-40х400 40 400 2мм
Пластина соединительная PS-40х460 40 460 2мм
Пластина соединительная PS-40х500 40 500 2мм
Пластина соединительная PS-40х600 40 600 2мм
Пластина соединительная PS-40х800 40 800 2мм
Пластина соединительная PS-40х1000 40 1000 2мм
Пластина соединительная PS-40х1200 40 1200 2мм
Пластина соединительная PS-40х1250 40 1250 2мм
Пластина соединительная PS-40х1500 50 1500 2мм
Пластина соединительная PS-50х80 50 80 2мм
Пластина соединительная PS-50х100 50 100 2мм
Пластина соединительная PS-50х120 50 120 2мм
Пластина соединительная PS-50х140 50 140 2мм
Пластина соединительная PS-50х160 50 160 2мм
Пластина соединительная PS-50х200 50 200 2мм
Пластина соединительная PS-50х240 50 240 2мм
Пластина соединительная PS-50х260 50 260 2мм
Пластина соединительная PS-50х300 50 300 2мм
Пластина соединительная PS-50х360 50 360 2мм
Пластина соединительная PS-50х400 50 400 2мм
Пластина соединительная PS-50х500 50 500 2мм
Пластина соединительная PS-50х600 50 600 2мм
Пластина соединительная PS-50х800 50 800 2мм
Пластина соединительная PS-50х1000 50 1000 2мм
Пластина соединительная PS-50х1200 50 1200 2мм
Пластина соединительная PS-50х1250 50 1200 2мм
Пластина соединительная PS-50х1500 50 1500 2мм
Пластина соединительная PS-60х100 60 100 2мм
Пластина соединительная PS-60х120 60 120 2мм
Пластина соединительная PS-60х140 60 140 2мм
Пластина соединительная PS-60х160 60 160 2мм
Пластина соединительная PS-60х200 60 200 2мм
Пластина соединительная PS-60х240 60 240 2мм
Пластина соединительная PS-60х300 60 300 2мм
Пластина соединительная PS-60х340 60 340 2мм
Пластина соединительная PS-60х360 60 360 2мм
Пластина соединительная PS-60х400 60 400 2мм
Пластина соединительная PS-60х500 60 500 2мм
Пластина соединительная PS-60х600 60 600 2мм
Пластина соединительная PS-60х800 60 8000 2мм
Пластина соединительная PS-60х1000 60 1000 2мм
Пластина соединительная PS-60х1200 60 1200 2мм
Пластина соединительная PS-60х1250 60 1250 2мм
Пластина соединительная PS-60х1500 60 1500 2мм
Пластина соединительная PS-60х2000 60 2000 2мм
Пластина соединительная PS-60х2500 60 2500 2мм
Пластина соединительная PS-60х3000 60 3000 2мм
Пластина соединительная PS-80х100 80 100 2мм
Пластина соединительная PS-80х160 80 160 2мм
Пластина соединительная PS-80х200 80 200 2мм
Пластина соединительная PS-80х240 80 240 2мм
Пластина соединительная PS-80х260 80 260 2мм
Пластина соединительная PS-80х300 80 300 2мм
Пластина соединительная PS-80х340 80 340 2мм
Пластина соединительная PS-80х360 80 360 2мм
Пластина соединительная PS-80х400 80 400 2мм
Пластина соединительная PS-80х500 80 500 2мм
Пластина соединительная PS-80х600 80 600 2мм
Пластина соединительная PS-80х800 80 800 2мм
Пластина соединительная PS-80х1000 80 1000 2мм
Пластина соединительная PS-80х1200 80 1200 2мм
Пластина соединительная PS-80х1250 80 1250 2мм
Пластина соединительная PS-80х1500 80 1500 2мм
Пластина соединительная PS-80х2000 80 2000 2мм
Пластина соединительная PS-80х2500 80 2500 2мм
Пластина соединительная PS-80х3000 80 3000 2мм
Пластина соединительная PS-100х200 100 200 2мм
Пластина соединительная PS-100х240 100 240 2мм
Пластина соединительная PS-100х260 100 260 2мм
Пластина соединительная PS-100х300 100 300 2мм
Пластина соединительная PS-100х360 100 360 2мм
Пластина соединительная PS-100х400 100 400 2мм
Пластина соединительная PS-100х500 100 500 2мм
Пластина соединительная PS-100х600 100 600 2мм
Пластина соединительная PS-100х800 100 800 2мм
Пластина соединительная PS-100х1000 100 1000 2мм
Пластина соединительная PS-100х1200 100 1200 2мм
Пластина соединительная PS-100х1250 100 1250 2мм
Пластина соединительная PS-100х1500 100 1500 2мм
Пластина соединительная PS-100х2000 100 2000 2мм
Пластина соединительная PS-100х2500 100 2500 2мм
Пластина соединительная PS-100х3000 100 3000 2мм
Пластина соединительная PS-120х200 120 200 2мм
Пластина соединительная PS-120х240 120 240 2мм
Пластина соединительная PS-120х260 120 260 2мм
Пластина соединительная PS-120х300 120 300 2мм
Пластина соединительная PS-120х360 120 360 2мм
Пластина соединительная PS-120х400 120 400 2мм
Пластина соединительная PS-120х500 120 500 2мм
Пластина соединительная PS-120х600 120 600 2мм
Пластина соединительная PS-120х800 120 800 2мм
Пластина соединительная PS-120х1000 120 1000 2мм
Пластина соединительная PS-120х1200 120 1200 2мм
Пластина соединительная PS-120х1250 120 1250 2мм
Пластина соединительная PS-120х1500 120 1500 2мм
Пластина соединительная PS-120х2000 120 2000 2мм
Пластина соединительная PS-120х2500 120 2500 2мм
Пластина соединительная PS-120х3000 120 3000 2мм
Пластина соединительная PS-140х200 140 200 2мм
Пластина соединительная PS-140х240 140 240 2мм
Пластина соединительная PS-140х260 140 260 2мм
Пластина соединительная PS-140х300 140 300 2мм
Пластина соединительная PS-140х360 140 360 2мм
Пластина соединительная PS-140х400 140 400 2мм
Пластина соединительная PS-140х500 140 500 2мм
Пластина соединительная PS-140х600 140 600 2мм
Пластина соединительная PS-140х800 140 800 2мм
Пластина соединительная PS-140х1000 140 1000 2мм
Пластина соединительная PS-140х1200 140 1200 2мм
Пластина соединительная PS-140х1250 140 1250 2мм
Пластина соединительная PS-140х1500 140 1500 2мм
Пластина соединительная PS-140х2000 140 2000 2мм
Пластина соединительная PS-140х2500 140 2500 2мм
Пластина соединительная PS-140х3000 140 3000 2мм
Пластина соединительная PS-160х260 160 260 2мм
Пластина соединительная PS-160х300 160 300 2мм
Пластина соединительная PS-160х360 160 360 2мм
Пластина соединительная PS-160х400 160 400 2мм
Пластина соединительная PS-160х500 160 500 2мм
Пластина соединительная PS-160х600 160 600 2мм
Пластина соединительная PS-160х800 160 800 2мм
Пластина соединительная PS-160х1000 160 1000 2мм
Пластина соединительная PS-160х1200 160 1200 2мм
Пластина соединительная PS-160х1250 160 1250 2мм
Пластина соединительная PS-160х1500 160 1500 2мм
Пластина соединительная PS-160х2000 160 2000 2мм
Пластина соединительная PS-160х2500 160 2500 2мм
Пластина соединительная PS-160х3000 160 3000 2мм
Пластина соединительная PS-180х300 180 300 2мм
Пластина соединительная PS-180х360 180 360 2мм
Пластина соединительная PS-180х400 180 400 2мм
Пластина соединительная PS-180х500 180 500 2мм
Пластина соединительная PS-180х600 180 600 2мм
Пластина соединительная PS-180х800 180 800 2мм
Пластина соединительная PS-180х1000 180 1000 2мм
Пластина соединительная PS-180х1200 180 1200 2мм
Пластина соединительная PS-180х1250 180 1250 2мм
Пластина соединительная PS-180х1500 180 1500 2мм
Пластина соединительная PS-180х2000 180 2000 2мм
Пластина соединительная PS-180х2500 180 2500 2мм
Пластина соединительная PS-180х3000 180 3000 2мм
Пластина соединительная PS-200х300 200 300 2мм
Пластина соединительная PS-200х360 200 360 2мм
Пластина соединительная PS-200х400 200 400 2мм
Пластина соединительная PS-200х500 200 500 2мм
Пластина соединительная PS-200х600 200 600 2мм
Пластина соединительная PS-200х800 200 800 2мм
Пластина соединительная PS-200х1000 200 1000 2мм
Пластина соединительная PS-200х1200 200 1200 2мм
Пластина соединительная PS-200х1250 200 1250 2мм
Пластина соединительная PS-200х1500 200 1500 2мм
Пластина соединительная PS-200х2000 200 2000 2мм
Пластина соединительная PS-200х2500 200 2500 2мм
Пластина соединительная PS-200х3000 200 3000 2мм

Перфорированный крепеж: цены, опт, доставка по Беларуси

24. 03.21 » Дефицит цинка в Китае поднимет цены на крепеж?

05.11.20 » Выставка крепежа в Штуттгарте 2021 обещает стать успешной

19.05.20 » В ЕС отменили лицензирование импорта крепежа

08.05.20 » РМЗ: новое производство высокопрочных болтов

6.05.20 » Выставки крепежа 2020: Covid переносит сроки

12.03.20 » Цены на крепеж растут

6.03.20 » В Индии борются с контрафактной колючей проволокой

28.02.20 » Рабица: рулоны до 3 м и новые ячейки

27.02.20 » Производство металла 2020: кризис сменяется на рост?

26.02.20 » Сварочные электроды: обновления склада в Минске и Бресте

25.02.20 » Новый уровень контроля качества метизов: на этот раз из Италии

24.02.20 » Выставки металлообработки и крепежа в Европе: короновирус вносит коррективы

12. 12.19 » Крупнейшая по проволоке: выставка wire 2020 в Дюссельдорфе

3.12.19 » Метизы в Беларуси: хорошие новости от БМЗ

10.09.19 » Забор и ограждения из сетки рабицы: выбираем проволоку

10.09.19 » Индонезия прекращает экспорт никеля с января 2020

04.09.19 » Как научить робота крутить болты?

04.09.19 » Крепеж из Китая: экспорт падает

01.07.19 » Производители крепежа и проволоки встретятся на конференции в Москве

12.06.19 » Шанхай и Гунчжоу 2019: крупнейшие выставки крепежа

27.05.19 » Висма-Строй в Бресте: смена адреса

20.05.19 » Итоги крупнейшей выставки крепежа Европы 2019

29.03.19 » БМЗ: новое оборудование и новые рынки

29.03.19 » Рынок крепежа: новые рекорды европейцев

25. 02.19 » Рынку стали в 2019 прогнозируют стабильность

31.01.19 » Продажа гвоздильного оборудования

8.11.18 » Винты: новый метрический крепеж уже на складе

16.10.18 » Взрывной рост продаж крепежа на Тайване

27.09.18 » Новое оборудование для производства крепежа на выставке в Италии

21.09.18 » Евроограждения без покрытия: новый спецзаказ

14.09.18 » «Висма-Строй» поздравляет с Днем работников леса!

04.09.18 » Сварочные электроды: новый сертификат «Висма-Строй»

27.06.18 » Немецкий производитель крепежа отказывается инвестировать в США

12.06.18 » «Висма-строй» в Италии: грядет расширение ассортимента сварной сетки в ПВХ

29.05.18 » ЕС вводит пошлины на импортный крепеж?

22. 05.18 » Торговые войны металла: производители отвечают США

25.04.18 » БМЗ наращивает отгрузки за рубеж

25.04.18 » Cетка в полимере для ограждений в Минске: новые размеры!

18.04.18 » Новые скобы:: результаты тестирования превзошли ожидания

11.04.18 » Рабица и сварная сетка: идеи сезона 2018

6.04.18 » Цена доставки крепежа и рабицы снижена: 9,99 BYN для доставки продукции по Минску при заказе от 100 BYN

19.03.18 » Сварная сетка оцинкованная: заказ на ячейку 50×50 и диаметр 4 мм

26.02.18 » Новые изделия из проволоки к стройке 2018

12.02.18 » Рабица: новые цены и новые размеры: расширение ассортимента к стройке 2018

20.01.18 » Шуруп для паркета: новый тип крепежа по дереву 2018 на складе «Висма-Строй»

04. 12.17 » Весь крепеж для ГКЛ: на складе «Висма-Строй»

29.11.17 » Оконный крепеж: новые поступления на складе

03.11.17 » Сертификация производства рабицы, сварной сетки и гвоздей 2017

03.11.17 » Северсталь продала свой украинский завод метизов

12.10.17 » Новый перфорированный крепеж в Минске и Бресте

5.10.17 » Мебельные крепежи: новые тенденции 2017

19.09.17 » В Беларуси появится новый производитель стали?

12.09.17 » Подорожает ли оцинкованный крепеж на фоне роста цен на цинк

7.09.17 » Меткомбинаты подняли цены на метизы с 1 сентября. Как заказать продукцию по цене августа?

25.08.17 » Рабица с мелкой ячейкой: новый размер на складе!

11.07.17 » Цены на Рабицу в Минске от 15.4 BYN за рулон 10 м

11. 07.17 » Цены на проволоку в бухтах снизились Также готовится запуск нового участка по производству сетки с мелкой ячейкой.

19.05.17 » Саморезы и гвозди — новая фасовка: новая розничная упаковка в пластик с маркировкой и штрих-кодом

06.04.17 » Изготовление рабицы: видео нового производственного участка «Висма-Строй»

09.03.17 » Сетка для ограждений: сколько стоит забор 100 м из разных типов?

09.03.17 » Метрический крепеж: обновление склада. Шпильки, шайбы, гайки в Уручье

27.01.17 » Сварная сетка в горячем цинке: выполнен очередной спецзаказ

20.01.17 » НОВИНКА! Сварочная проволока: купить со складов в Минске и Бресте

9.12.16 » Сетка от снежных заносов: еще есть время купить

1.12.16 » Станок по производству сетки Рабица: рассмотрим предложения по покупке

26. 10.16 » Сварная сетка: цены на сетку в рулонах серьезно снизились

25.10.16 » Непрозрачная рабица: как сделать закрытый забор недорого?

14.09.16 » Сетки для пола и армирования: в картах или рулонах?

8.09.16 » Высокопрочный крепеж в Минске: теперь все размеры!

5.09.16 » Штукатурные сетки оптом: цены и ассортимент

2.09.16 » Сетки для клеток, вольеров, птичников — купить в «Висма-Строй».

12.08.16 » Болты, гайки, шайбы — купить высокопрочный метрический крепеж класс 10.9. Уже на складе!

27.07.16 » Пластиковые сетки в Минске: цены на новый ассортимент

19.07.16 » Что стало с ценами на крепеж, метизы, проволоку и сетку после деноминации? Новый прайс и новые скидки

23.06.16 » Почему сетка для забора должна быть оцинкованной? В том числе и сетка рабица в полимерном покрытии

14. 06.16 » Крепеж, рабица, сварная сетка: как сделать дешевле?

31.05.16 » Оцинкованные: крепеж, метизы, сетки от «Висма-Строй» с антикоррозийным покрытием

20.05.16 » Перфорированный крепеж: новинки — новые поступления крепежных углов, мебельных уголков и других типов крепежа.

28.04.16 »Гвозди: скидки уверенной цены — до 3% от Вашей цены на гвозди. Подробности акции уточняйте у менеджеров.

5.05.16 » «Висма-Строй» приняла участие в крупнейшей промышленной выставке Южного Китая

13.04.16 »Сварная сетка: оцинковка по спецзаказу — изготовление сварной сетки или сетки Рабица в сжатые сроки и по разумным ценам

28.03.16 »Анкера: новые позиции и новые цены

21.03.16 »Сварная сетка ПВХ для ограждений: расширение ассортимента

11.03.16 »Купить сетку для забора в Минске и Бресте: какую и по чём? Рабица, сварная сетка или евроограждение?

24. 02.16 »Крепеж, рабица, метизы, электроды: как оптовая компания торгует в розницу со скидками? Купить крепеж по цене розницы и получить оптовую скидку — такое бывает!

19.02.16 »Мебельный крепеж: купить больший ассортимент! В «Висма-строй»: мебельные стяжки, эксцентрики, штоки, мебельные болты и уголки. С февраля мы расширили ассортимент мебельной фурнитуры!

12.02.16 »Цена на проволоку: ещё ниже! Лучшая скидка на проволоку вязальную — при покупке от 700 кг (промышленная бухта)

7.02.16 »Замерзли цены! Время купить сетки, крепеж, метизы, электроды по настоящим зимним ценам. Доллар растёт? Нет, не слышали.

29.01.16 » Сварная сетка нестандартная: скидки на 50% от оптовой цены в Минске! Спешите купить! Нестандартная сетка по скидке 50% от оптовой цены — дешевле, чем даром! Ограниченное предложение! Подробности — у наших менеджеров.

20.01.16 » Сетка сварная с ПВХ на 35% дешевле европейских аналогов! На склад в Минске и Бресте поступила сварная сетка оцинкованная с полимерным покрытием — на 35% дешевле европейских аналогов! Высота сварной сетки 0,6, 1,2, 1,5, 1,8, 2,0 метра, ячейка 100х50, диаметр 2,0 мм

15. 01.16 » Новые скидки! Мы снизили цены на сварную сетку, гайки и болты! Отличная новость! В преддверие нового сезона снижаем цены на сварную сетку в картах, а также на гайки и болты диаметром М16. Купить сетку выгодно — акция действует по всей Беларуси.

14.12.15 Новинка: сварочные электроды по цене производителя! Купить электроды Светлогорского электродного завода в «Висма-строй» со склада в Минске и Бресте: компания представляет линейку самых популярных типов электродов, включая рутилово-целлюлозные.

24.09.15 Как рассчитать вес сетки или крепежа? Сколько весит карта сварной сетки? 10 кг гвоздей – это сколько штук? А как понять, сколько анкеров в 1 кг?

30.07.15 Скидки на крепеж, рабицу, проволоку, электроды Спешите! Только до 30 августа 2015 года! Компания «Висма-строй» предлагает специальную акцию «Реальный дивиденд за виртуальный комплимент»! Улучшите и без того хорошую цену крепежа, рабицы, проволоки, гвоздей, метизов всего за пару кликов!

17. 03.15 Новый крепеж по старым ценам! Строительные гвозди — новые, а цены на них — старые. Покупайте гвозди по цене ноября 2014!

23.01.15 Крепеж и сетка в Бресте: рабица, гвозди, саморезы, шурупы теперь прямо с брестского склада!

06.01.15 Скидки ВИСМА-СТРОЙ: рабица, шурупы, дюбеля, гвозди, болты, гайки в розницу по оптовым ценам

24.12.14 Акция СТОП ЦЕНА: крепеж, сетка, метизы, проволока по ценам ноября!

24.11.14 Распродажа ноября: скидки на сварную сетку в картах! Низкая цена! Специальные предложения на сетку сварную!

27.10.14  Скидки на крепеж в Минске: осеннее снижение цен до 20% на дюбель монтажный, дюбель рамный, саморезы гипс-дерево, саморезы гипс-металл, саморезы кровельные, болты размером от М16.

17.04.14 Сетка «Рабица» в Минске, возможно доставка, самый большой ассортимент, комплектуем столбиками с пластиковыми крышками. Лучшая цена для Вас на сетку «Рабица».

12.03.14 Новая цена на дюбель для крепления теплоизоляции!!! Цены ниже на 5 — 15% !!!

10.03.14 Бесплатная доставка по г.Минску от 5 500 000 !!! Доставка по регионам по согласованию с клиентом.

04.03.14 Новая цена на сетку сварную с ПВХ — покрытием.

29.01.14 Рады сообщить о запуске новой услуги: монтаж охранного ограждения «Егоза». Наши специалисты помогут разработать и установить охранное ограждение «Егоза».Так же запущено производство элементов крепления для монтажа. Стоимость услуги зависит от сложности работ и типа ограждения.

03.01.14 Уважаемый, клиент ООО»Висма-строй»!

Примите наши искренние поздравления с Новым 2014 годом и Рождеством Христовым!
Желаем Вам и Вашим близким здоровья, благополучия, удачи в бизнесе, надежных партнеров и успешных проектов!
Пусть в Новом году наши возможности обгоняют наши желания!
Будем рады общению и дальнейшему сотрудничеству в новом году.
С уважением, директор ООО «Висма-строй» В.Н. Лунькин

22.08.13 Нам 10 лет.
01.01.13 С новым годом!
21.03.12 Акция на болты, гайки, шайбы, гровера! При покупке от 100кг. одного наименования продукции скидка 10%.
26.12.11 Скидки до 15% на весь ассортимент!!!
29.11.11 ООО «ВиСМа-строй» акредитована на «Белорусской универсальной товарной бирже».
13.10.11 «ВиСМа-строй» в связи с расширением производства ищет новую территорию под застройку или с готовыми помещениями, не далее 20км. от Минска.
21.09.11 «ВиСМа-строй» примет на работу:

1) Наладчика гвоздильных аппаратов
2) Разнорабочего. Высокая 3/п, дружный коллектив, соц. пакет. Запись на собеседование по телефону 8029-668-98-11 Владимир Николаевич

09.09.11 Хорошая новость для физических лиц!!! Теперь продукцию можно приобрести за наличный расчет по оптовым ценам. Консультация по телефону 017-2660845, 8029-933-44-38 (vel) Вадим.
22.08.11 ООО «ВиСМа-строй» празднует 8 лет плодотворной работы!
19.07.11 ООО «ВиСМа–строй» представляет новое изделие для армирования монолита бетона – спиральные навивочные арматурные хомуты. Хомуты изготавливаются как одиночные, так и в непрерывной спирали с заданным шагом. Спирали хомутов изготавливаются с высокой точностью и поставляются на стройплощадку в сжатом виде.

ПРЕИМУЩЕСТВА:

— расход поперечной арматуры при армировании балок и колонн непрерывными спиралями меньше на 12-15% протим армирования отдельными хомутами.
— трудозатраты на изготовление каркасов балок и колонн на строительной площадке уменьшаются на 70%
— сопротивление структуры армирования с непрерывной спиралью на 30% превышает сопротивление при армировании отдельными хомутами
— отсутствие отходов арматуры на строительной площадке.

19. 07.11 Снижение цен на сетку яч.100х100, d.3.
06.07.11 Доставка по Минску бесплатно от 3 000 000.
16.06.11 Компания ВиСМа-Строй освоила выпуск новой продукции — гвозди шиферные 5х120 оцинкованные. Для получения информации — звоните!

Статьи — Steelcap

Крепеж для стропильной системы. Часть 1

Конструкция стропильной системы любого дома – сложная, как привило, деревянная конструкция, состоящая из множества элементов. И еще двадцать лет назад основными крепежными элементами кровли были гвозди, болты, проволока и деревянные накладки. Но прогресс на месте не стоит, и в этом материале мы расскажем о применении перфорированного крепежа при сборке типовых узлов кровли. Первая часть – о стропильной системе домов, которые построены из материала, не дающего существенной усадки (а это почти все материалы, кроме бревна и бруса).

Коньковый брус и мауэрлат
Эти элементы кровли имеют простую конструкцию и обычно не требуют дополнительных крепежных элементов при условии длины, не превышающей стандартных 6 метров. Но если требуется балка длиной 8 или 12 метров, применяют сборную конструкцию, состоящую из нескольких досок среднего сечения, установленных на ребро. Собирает такую конструкцию прямо на строительной площадке, используя соединительные пластины большой размерности и резьбовые шпильки с резьбой М12-М14.

При этом стоит учитывать, что соединительные пластины используются в основном для удобства сборки, а основным крепежным элементом, придающим конструкции прочность, являются шпильки. Поэтому для крепления пластин обычно применяют саморезы и если что-то пошло не так, соединение можно легко разобрать и собрать снова.

Колонны и стойки

При сборке стропильной системы большого дома, практически неизбежны длинные пролеты, которые сложно выполнить традиционными способами без применения поддерживающих колонн и стоек. Да, если вы строите одноэтажный дом, то возможно опирание кровли на несущие стены. Но в случае мансардного этажа, поднимать несущие стены до конькового прогона смысла нет: выходит слишком дорого и теряется много жилой площади. В таких случаях выручают деревянные колонны. Одним концом они упираются в коньковый брус, эндову или стропило, другой конец, как правило, ставится на балку перекрытия.

Стропила и затяжки

Как и колонны, стропила имею два узла крепления: верхнее и нижнее. Вверху стропильные доски соединяются друг с другом, для чего как нельзя лучше подходят крепежные платины, устанавливаемые с помощью гвоздей и болтов. Размерность пластины выбирают исходя из сечения стопил, при необходимости возможна установка двух пластин с каждой стороны.


Нижнее крепление стропил к мауэрлату выполняется с обязательным угловым запилом. В этом узле самый подходящий крепежный элемент – усиленный крепежный уголок размерности KUU-90×65 или KUU-105×90. Уголки устанавливаются с обеих сторон, применяемые метизы – оцинкованные гвозди.

В случае монтажа так называемых «висячих стропил», необходимое условие прочности – установка затяжек. Эти горизонтальные элементы, соединяющие стропила, отлично монтируются с помощью крепежных или соединительных пластин.

Мы описали и проиллюстрировали самые распространённые и типовые узлы деревянной стропильной системы. Конечно, эти способы не являются догмой и допускают множество вариантов исполнения. Но в любом случае, помните, что кровля дома должна быть абсолютно надежной. И если вы сомневаетесь в своих силах, наймите на эти работы профессионалов.

Копирование и размещение на сторонних ресурсах любой медийной информации (текст, фото, звук), представленной в данном материале, разрешено только с указанием активных ссылок на наш источник http://steelcap.ru/

Применение перфорированных крепёжных элементов

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-perforirovannogo-krepezha/primenenie-perforirovannykh-krepyezhnykh-elementov/

Без перфорированных металлических крепёжных элементов (опор бруса, пластин, уголков) сегодня не обходится ни одна стройка. Они незаменимы при соединении деревянных конструкций домов, при монтаже кровли.

Использование этого крепежа сокращает время строительных работ и упрощает демонтаж конструкций.

Напомним преимущества перфорированного крепежа:

  • Он изготавливается из оцинкованной стали, что значительно повышает прочность, устойчивость к воздействию внешней среды, коррозии.
  • Простота перфорирования сводит к минимуму количество отходов материала.
  • Плюсом является и возможность использовать такой крепеж для сращивания отдельных элементов, находящихся в единой плоскости.

Опора балки

Технические характеристики. Материал: сталь. Покрытие: белый цинк.

Описание. Применяется для монтажа несущих деревянных балок к деревянным, бетонным и кирпичным основаниям под углом 90° к плоскости основания. Монтаж к деревянному основанию производится с помощью гвоздей или саморезов, к иным основаниям с помощью дюбель — гвоздей, рамных дюбелей или анкеров. Широко используется в деревянном домостроении.


Опора бруса закрытая

Технические характеристики. Материал: сталь. Покрытие: белый цинк.

Описание. Применяется для монтажа несущих деревянных балок к деревянным, бетонным и кирпичным основаниям под углом 90° к плоскости основания. Монтаж к деревянному основанию производится с помощью гвоздей или саморезов, к иным основаниям с помощью дюбель — гвоздей, рамных дюбелей или анкеров. Широко используется в деревянном домостроении.


Опора бруса открытая

Технические характеристики. Материал: сталь. Покрытие: белый цинк.

Описание. Применяется для монтажа несущих деревянных балок к деревянным, бетонным и кирпичным основаниям под углом 90° к плоскости основания. Монтаж к деревянному основанию производится с помощью гвоздей или саморезов, к иным основаниям с помощью дюбель — гвоздей, рамных дюбелей или анкеров.


Опора скользящая (KUCIS)

В процессе строительства крыши деревянного дома крайне необходима надежная скользящая опора для стропил. Ее использование требуется для предотвращения негативного эффекта ослабления конструкции стропил, что в свою очередь приводит к деформации дерева.

Во время возведения две перпендикулярные части опоры типа KUCIS крепят на несущем брусе. Изделия могут фиксировать несколько скользящих деталей конструкции в одну неподвижную.

Особенностями данных опор для стропил являются:

  • максимальная прочность крепления;
  • отсутствие необходимости использования спецоборудования;
  • перфорация только на концах изделия; антикоррозийная защита.

Благодаря использованию опор KUCIS процесс монтажа крыши ускоряется.


Пластина оконная анкерная

Технологией установки металлопластиковых окон и дверей предусмотрено применение оконных пластин. Монтаж крепежных элементов может осуществляться в стеновые проемы из любых материалов.
Конструктивно изделие представляет собой оцинкованную полосу со сквозной перфорацией, «ушками» для установки в пазы на раме, ребрами жесткости. После закрепления оконной пластины в ПВХ-профиле производится фиксация с помощью шурупов. В стену изделие крепится с помощью дюбелей необходимой длины. Выпускается несколько видов пластин для применения в оконных системах разных производителей.

Основные преимущества крепежных элементов:

  • Снижение деформационных напряжений конструкции, связанных с перепадом температурных и влажностных режимов.
  • Эффективное сопротивление ветру и эксплуатационным нагрузкам.
  • Высокая прочность, надежность и долговечность.
  • Обеспечивается защита от коррозионных воздействий благодаря применению специального материала для изготовления.
  • Крепление к раме осуществляется легко.
  • При монтаже существует возможность выбора точки крепления.

Оконные пластины фиксируют конструкцию в проемах различной ширины.


Пластина соединительная

Технические характеристики. Материал: сталь. Покрытие: белый цинк.

Описание. Применяется для соединения различных деревянных конструкций расположенных в одной плоскости. Представляет собой стальную полосу толщиной 2мм с отверстиями для крепежных элементов. Монтаж к деревянному основанию производится с помощью гвоздей или саморезов. Широко используется в деревянном домостроении, при сборке лестниц и прочих деревянных конструкций.

КАТАЛОГ ПЕРФОРИРОВАННОГО КРЕПЕЖА

С уважением,

Команда Факультета Крепежных систем

#РДС-Академия

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy. ru/akademia-rds/kafedra-perforirovannogo-krepezha/primenenie-perforirovannykh-krepyezhnykh-elementov/

Где установить солнечную батарею?

На конструкцию солнечной батареи на гонтовой или черепичной скатной крыше влияет то, будет ли система крепиться к стропилам или настилу крыши, и однозначного ответа на вопрос, что лучше, не существует. Это действительно зависит от несущей конструкции всего здания и системы крепления. Самый лучший вариант, сказал S-5! Генеральный директор Роб Хэддок должен прикрепиться к стропилам.

«При креплении практически к любой крыше, которая поддерживается деревянными стропилами или фермами, а затем покрыта фанерой или настилом OSB, самый простой и безопасный подход — прикрепить к ферме/стропилу анкерные крепления для рельсов или стеллажей, но прикреплять к каждому, не каждую вторую и не третью, таким образом распределяя нагрузки равномерно по всем фермам», — сказал он.«Конечно, есть и другие соображения, которые могут сэкономить много денег и избежать возможных сбоев».

Солнечная установка Preformed Line Products крепится только к настилу крыши

Поверхность крыши передает нагрузку на конструкцию здания. Положительные нагрузки прижимают крышу вниз (снеговые нагрузки), а отрицательные нагрузки подтягивают вверх (ветровые нагрузки). Когда солнечная система монтируется на крышу, в цепь нагрузки добавляется больше компонентов. Положительные и отрицательные нагрузки теперь передаются через солнечную систему и компоненты крепления к конструкции здания.Крепление солнечных батарей к стропилам устраняет несколько промежуточных этапов передачи нагрузки и позволяет получить доступ к основным компонентам здания. Но это не значит, что системы, прикрепленные к палубе, являются худшим выбором.

«Крепление [только] к палубе удобно по многим причинам, не последней из которых является то, что нам не нужно искать ферму для нашего крепления», — сказал Хэддок. «При креплении к ферме или стропилу мы не только должны найти что-то, чего мы не можем видеть, но мы должны найти его центр, чтобы вбить в него лаг, мы должны предварительно просверлить его, чтобы он не раскололся, и так далее. Когда мы прикрепляем только к палубе, нам не нужно ничего этого делать, но мы должны быть уверены, что крепление достаточно, чтобы выдерживать точечные нагрузки, которые мы к нему прикладываем».

Производитель креплений Preformed Line Products оставляет за установщиком возможность крепления систем к стропилам или палубе, хотя менеджер по глобальному рынку Джон Маркевич предпочитает использовать палубу.

«Лучше предлагать то, что клиент предпочитает, и он может выбирать», — сказал он. «Но установка непосредственно на настил имеет гораздо больше преимуществ: упрощенная компоновка, обход препятствий на крыше, попадание модуля в то место, где его необходимо установить.

Менеджер по продукции PLP Дастин Грэф далее объяснил преимущества систем, подключаемых к палубе.

POWER DISK для PLP можно прикрепить к настилу крыши

«При креплении к стропилам есть вероятность расщепления стропил. Вы также не знаете наверняка, находитесь ли вы в стропиле», — сказал он. «Это может привести к смещению всей системы в любом направлении, если вам придется ударить по стропилу. С нашей POWER DISK [безрельсовая система] вы можете разместить его где угодно. Если у вас есть препятствие, такое как вентиляционное отверстие, вы перемещаете его на фут, и это не влияет на расположение массива.

Пятнадцать лет назад компания PLP выпустила монтажный кронштейн Easy Foot, который можно было установить на настил или на стропила. Маркевич сказал, что когда PLP разработала безрельсовую систему POWER DISK, компания снова выбрала вариант «установить где угодно».

«Когда мы выпустили безрельсовую систему, мы решили использовать ту же концепцию, которая была проверена в течение 15 лет и позволяет прикрепить ее где угодно», — сказал он. «Люди беспокоятся о прочности настила, но у нас не было никаких проблем с Easy Foot в течение 15 лет.

Ecolibrium Solar прочно стоит на другой стороне. Безрельсовая система EcoX компании в основном крепится к стропилам, но у нее есть возможность установки на палубе. Джона Коулз, менеджер по продуктовым решениям Ecolibrium, сказал, что компания предлагает крепление стропил для наиболее надежного соединения и устойчивости к ветровым и снеговым нагрузкам. Коулз сказал, что системы, прикрепленные к стропилам, подключаются непосредственно к конструкции здания, тогда как системы, прикрепленные к палубе, полагаются на соединение настила с конструкцией, и это может быть неизвестно.

«Соединения стропил, как правило, более эффективны с точки зрения утверждения проекта», — сказал он. «Принимая консервативные предположения, относительно просто проверить, выдержит ли крепление стропил нагрузку солнечной энергии на крыше. Сложнее подтвердить, что настил на данном участке обладает необходимой прочностью для массива, установленного на настиле».

Пример установки безрельсового стеллажа EcoX с креплениями, расположенными в шахматном порядке поперек стропил (показано зелеными линиями).В шахматном порядке прижимная сила распределяется по всем стропилам, что рекомендуется в районах со снеговой нагрузкой.

Ecolibirium предлагает безопасные варианты монтажа настила, когда толщина настила, материал, состояние и соединение с конструкцией могут быть легко проверены, часто только при строительстве нового здания.

«Обычно крепление стропил прочнее, чем крепление палубы, а это означает, что требуется меньше креплений», — сказал Коулз. «Наше основание EcoX примерно в три раза прочнее при креплении к стропилам по сравнению с креплением к настилу OSB.

Независимо от того, прикреплены ли они к настилу или стропилам, герметизация проходов через крышу по-прежнему важна. Материалы гидроизоляции одинаковы в любой ситуации, но различаются типы креплений или шурупов. PLP включает в себя 1 1/2 дюйма. палубные винты для систем, прикрепленных к палубе, и 2 1/2 дюйма. саморезы для стропильных систем.

«Когда стеллажные компании продают свои монтажные ножки, они не обязательно включают крепеж», — сказал Маркевич. «Мы предлагаем специальный шуруп для непосредственного крепления настила. Мы не оставляли это на волю случая.Для систем, прикрепленных к стропилам, мы также включаем правильный крепеж».

Крепление солнечной батареи к стропилам — самый простой и надежный вариант, но крепление к настилу не является неправильным. Просто для успешной установки требуется немного больше инженерных разработок.

«В любом случае (ферма/стропила или только настил) крепление и передача точечной нагрузки через грузовую цепь в конструкцию является очень важным этапом, который никогда не следует упускать из виду. Об этом нужно не догадываться, а тестировать и проектировать, чтобы доказать адекватность», — сказал Хэддок.

Конечно, если кто-то хочет полностью избежать этого спора, установите солнечную батарею на металлическую крышу. При использовании правильно спроектированных компонентов солнечная батарея крепится либо к фальцам (металлическая крыша со стоячим фальцем), либо к ребрам (металлическая крыша с торцевым креплением), но никогда к стропилам и редко к настилу.

Jayco Camper Сумка для прицепа Монтажный кронштейн для навеса

Этот монтажный кронштейн используется со стропильными балками марки Jayco для крепления стропильной крыши тента с изогнутой втулкой к трейлеру Camper.

Детали:

  • 1 кронштейн в комплекте
  • Предназначен для сумочных маркиз Jayco
  • Оцинкованная

Примечания:

  • Обратите внимание, что винты и опорная пластина в комплект не входят.
  • Рекомендуется использовать небольшие саморезы из нержавеющей стали длиной около 10 мм. Предварительное сверление небольшого направляющего отверстия поможет прикрепить каждый винт.
  • Эти кронштейны предназначены только для навесов марки Jayco.Они могут не подойти для других марок сумок-тентов.

Ознакомьтесь с полным ассортиментом продукции Jayco.

Мы продаем только качественную продукцию от известных поставщиков.

Все товары в нашем магазине получены от надежных австралийских поставщиков, и на них распространяется 12-месячная гарантия производителя на неисправности и дефекты.

Неправильное использование, повреждение или изменение решения покупателем не покрываются гарантией производителя.

Чтобы заполнить претензию, вам может потребоваться вернуть предмет для проверки, прежде чем претензия может быть обработана.Если у вас возникли проблемы с товаром, отправьте нам сообщение с полным описанием неисправности, вашими контактными данными и фотографиями, и мы сможем помочь вам с вашей претензией к производителю.

На некоторые из наших товаров предоставляется 3-летняя гарантия производителя, например, на солнцезащитные кремы Coast и чехлы Adco. Если на товар распространяется 3-летняя гарантия, это будет четко указано в описании товара.

Мы не принимаем возврат следующих продуктов (за исключением дефектных):

Выбирайте внимательно.
*** Покупатели обязаны прочитать описание продукта, понять, что вы покупаете, измерить собственный автомобиль и узнать, какой размер товара вам нужен.


Мы не принимаем возвраты:
* Дома-фургоны, прицепы для кемперов или крышки фургонов с откидным верхом
* Изделия, изготовленные на заказ
* Все навесы и пристройки/стены навесов
* Специальные заказы (предметы, которые не регулярно хранятся на складе которые были специально заказаны для клиента)
* Все, что было установлено, использовано, промаркировано, повреждено или установлено каким-либо образом.

К2725А

Артикул К2725А
Модель № К2725А
Штрих-код # Не применяется
Торговая марка Джейко
Транспортировочный вес 0,0220 кг
Транспортировочная ширина 0,100 м
Транспортировочная высота 0. 020м
Транспортировочная длина 0,050 м
Транспортировочный куб 0,000100000м3
Тип новый

Вы найдете полный список наших условий внизу каждой страницы нашего веб-сайта.

Если у вас есть дополнительные вопросы относительно наших условий, сообщите нам об этом, и наша команда будет рада обсудить их.

Важно

Несмотря на то, что мы предлагаем 30-дневный период изменения решения для многих наших продуктов, некоторые продукты не могут быть возвращены после покупки. Покупатели обязаны прочитать условия и решить, хотят ли они приобрести эти продукты.

Выбирайте внимательно.
*** Покупатели обязаны прочитать описание продукта, понять, что вы покупаете, измерить собственный автомобиль и узнать, какой размер товара вам нужен.


Мы не принимаем возвраты:
* Тент для караванов, прицепов или фургонов с откидным верхом
* Изделия, изготовленные на заказ
* Все навесы и стены пристроек/навесов
* Специальные заказы (предметы, которые не на складе, которые были специально заказаны для клиента)
* Все, что было подогнано, использовано, промаркировано, повреждено или установлено каким-либо образом.

КРОНШТЕЙН ДЛЯ СТРОЛИЛА JAYCO

Автор: Гэри Болтон, 27 января 2020 г.

Хороший продукт по цене рекомендую
(4)
Кронштейны

Автор: Мэтт Симс, 4 июня 2019 г.

Очень рад будет покупать у.снова
(5)

Написать отзыв о товаре

Кронштейн для стропил — Монтажные кронштейны — Крепеж

Делайте покупки с уверенностью в Shade Australia.

В Shade Australia ваше полное удовлетворение является нашим приоритетом номер один.

Подробная информация, включая размеры и другую техническую информацию, указана на каждой странице продукта. Если вам нужна дополнительная информация, позвоните нам по бесплатному номеру : 1800 155 233 , где наш отдел продаж будет рад помочь ответить на любые вопросы, какими бы незначительными они ни были. Ваше удовлетворение и опыт покупки на нашем веб-сайте имеют первостепенное значение, и это включает в себя обеспечение того, чтобы цвет и продукт соответствовали вашим целям.

Наша политика возврата охватывает распространенные причины, по которым вы можете что-то вернуть.

Изменение мнения

Такое бывает и мы понимаем. Свяжитесь с нами в течение 30 дней с момента получения товара, чтобы организовать возврат. Почтовые расходы по возврату в связи с передуманием оплачиваются покупателем. Товары будут проверены по возвращении (см. примечание Возврат ниже).

Не подходит

Свяжитесь с нами, чтобы договориться о возврате или обмене. Почтовые расходы по возврату из-за неправильной подгонки оплачиваются покупателем. Товары будут проверены при возврате (см. примечание «Возврат » ниже).

Неправильный цвет

Свяжитесь с нами, и мы организуем возврат. Мы заменим его на правильный цвет или вернем вам деньги. Почтовые расходы при возврате из-за неправильного цвета оплачиваются покупателем. Товары будут проверены по возвращении (см. примечание Возврат ниже).

Товар прибывает поврежденным

Если возможно, отклоните доставку, если предметы явно повреждены. В противном случае свяжитесь с нами как можно скорее, и мы организуем сбор предметов и повторную доставку замены.

Мы отправили вам не тот товар

Приносим искренние извинения за такое редкое явление. Мы организуем доставку за наш счет и отправим вам нужный товар как можно скорее.

Товар неисправен

Это очень разочаровывающий опыт, и ваше удовлетворение является нашим приоритетом.Свяжитесь с нами как можно скорее, и мы организуем сбор предметов и оперативно организуем ремонт, замену или возврат товара.

Важные моменты при возврате товара:

  • Возврат — все товары проверяются при возврате, и мы оставляем за собой право взимать плату за пополнение запасов в случае, если товар каким-либо образом поврежден. Если он находится в пригодном для продажи состоянии, мы вернем вам полную стоимость за вычетом стоимости обратной доставки. В противном случае плата за пополнение запасов представляет собой стоимость повторного изготовления товара «как нового» (т.г., переупаковка предмета).
  • Наша политика возврата распространяется на 30 дней с момента получения товара. Вы должны уведомить нас в течение этого времени, если вы планируете вернуть товар.
  • Наша политика возврата распространяется на все товары, которые мы продаем, за исключением:
    • Отрезки ткани;
    • Изготовленные на заказ изделия, такие как тентовые паруса;
    • Изделия на заказ, такие как зонты;
    • Товары с индивидуальными брендами, такие как рыночные зонты.
  • Демонстрационные, бывшие в употреблении или поврежденные запасы не подпадают под действие настоящей Политики возврата.
  • Эта политика не отменяет никаких прав, которыми вы обладаете в соответствии с законодательством.

Наша политика возврата разработана специально для вас, чтобы вы могли полностью доверять каждой транзакции, которую вы совершаете в Shade Australia. Если вам неясны какие-либо аспекты нашей политики возврата, пожалуйста, позвоните нам в рабочее время по телефону (бесплатный номер 1800 155 233 ) или по электронной почте [email protected]



Анкерная система для панелей солнечных батарей

Сегодня фотогальваника (PV) становится все более распространенной на крышах домов для улавливания и преобразования солнечной энергии в электричество, тем самым снижая общие затраты домовладельца на электроэнергию.Это могут быть большие фотоэлектрические панели, собранные в массив, или фотоэлектрическая черепица, которая используется вместо стандартной кровельной черепицы. Солнечные тепловые системы для нагрева воды устанавливаются на крыше так же, как и фотоэлектрические панели.

При добавлении любого типа солнечной батареи на крышу недавно построенного дома важно выбрать подходящую и хорошо спроектированную систему стеллажей и монтажа, которая может обеспечить структурную поддержку солнечных модулей, а также правильно зафиксировать монтажные блоки и интегрировать оклад с подкровельным покрытием и кровельным покрытием для обеспечения целостности кровли.

Различные производители предлагают на рынке несколько типов стеллажей и монтажных систем. Хотя у каждого производителя есть свои механизмы уникальной конструкции, системы, как правило, имеют одни и те же основные компоненты. Для фотоэлектрических модулей система стеллажей и монтажа обычно состоит из следующего: двухрельсовая направляющая, которая крепится болтами к стропилам и на которой крепятся панели, гидроизоляционный компонент для защиты от атмосферных воздействий проходов и все необходимое оборудование, такое как болты и зажимы.Некоторые системы устраняют необходимость в рельсах, тем самым удаляя эти дополнительные соединения. Если установлены интегрированные кровельные модули (например, фотогалька), дополнительная система крепления не требуется. Фотогальваническую черепицу можно крепить непосредственно к настилу крыши, как стандартную кровельную черепицу. Эта установка обычно происходит во время установки кровельного покрытия и требует только одного кровельного подрядчика, имеющего опыт установки фотогальванической черепицы.

Еще одним фактором является то, будет ли наклон крыши подходить для фотоэлектрических модулей или необходимо добавить дополнительный уклон с помощью системы крепления на крыше.

Рис. 1. Крышные крепления устанавливаются на крыше для поддержки фотоэлектрических панелей. (Источник: IBACOS 2014.)



Компоновка фотоэлектрических панелей также должна соответствовать требованиям IRC Section 324 Solar Energy Systems. Эти требования определяют доступ пожарных к коньку с чистым проходом шириной 36 дюймов по всей длине конька и двумя проходами от карниза к коньку, а также чистым проходом шириной 36 дюймов от карниза до любого выхода. окна, открывающиеся на крышу; расположение сантехнических вентиляционных отверстий; структурные требования; и проходки через крышу.Дополнительные сведения о коде см. на вкладке «Соответствие».

При выборе стойки и системы крепления следует учитывать такие факторы, как материал крыши, уклон крыши, атмосферостойкость, удобство монтажа, ветровые и снеговые нагрузки. Некоторые монтажные системы могут быть специфичны для конкретных кровельных материалов или уклонов или могут работать со всеми типами крыш. Кирпичные крыши могут потребовать дополнительных структурных соображений из-за дополнительного веса черепицы.

Проходы в крышу, оклад и крепления на крышу

За исключением металлических крыш с выступающими фальцами, для большинства типов крыш требуются проходки для крепления стоек. В лучших установках стойки, винты с запаздыванием или болты соединяются с элементами конструкции. Все кронштейны должны быть покрыты бутиловой лентой или высококачественным герметиком, таким как полиуретан или полисульфид, для герметизации отверстий под болты и под стойками, кронштейнами или монтажными ножками.

Если опорные стойки или другие кронштейны могут быть установлены до того, как кровельщики установят готовую крышу, кровельщикам будет легче уложить гонт или черепицу вокруг гидроизоляции и установить гидроизоляцию для креплений. Такой подход помогает обеспечить сохранение гарантии на крышу. Установщики солнечных батарей должны координировать свои действия с кровельщиками перед установкой, чтобы обеспечить решение гарантийных вопросов, наличие подходящих материалов для гидроизоляции и отработанные процедуры установки.

Защита от атмосферных воздействий является чрезвычайно важным элементом системы крепления PV. Поскольку для крепления монтажной системы в крыше будет сделано много проходов, очень важно убедиться, что из этих проходов не возникнут утечки.В прошлом для гидроизоляции проходок использовались только герметики, но это стало проблематичным, поскольку герметик часто разрушался под воздействием ультрафиолетовых лучей солнца, окисления, расширения и сжатия, ветра и других вибраций. Поэтому лучше иметь дополнительную защиту от атмосферных воздействий, в том числе гидроизоляцию. IRC теперь конкретно требует, чтобы проходы через крышу для фотоэлектрических систем на крыше были залиты и герметизированы. См. руководства «Обшивка проемов в существующих крышах» и «Долины настила крыши и загерметизированные проемы», чтобы узнать подробности обшивки проемов в крыше.

Ветровые нагрузки

Есть две структурные проблемы: статическая нагрузка, вес систем, опирающихся на крышу, и временные нагрузки, периодические нагрузки, создаваемые ветром, снегом и обслуживающим персоналом. Коллекторы никогда не должны поддерживаться обшивкой крыши между конструктивными элементами. Инженер-конструктор проекта или проектировщик фермы должны быть вовлечены в процесс проектирования на ранней стадии. Даже если это не требуется для восприятия нагрузки, можно добавить дополнительный каркас в качестве блокировки для установки анкеров, даже если нагрузки на конструкцию находятся в допустимых пределах.Расчетные ветровые нагрузки для фотоэлектрических панелей и других конструкций определены в Американском обществе инженеров-строителей «Минимальные расчетные нагрузки и связанные с ними критерии для зданий и других сооружений», ASCE/SEI 7-16 .

Постоянные нагрузки обычно минимальны для фотоэлектрических батарей, не более 5–10 фунтов/фут.  Однако нагрузки часто передаются на кровлю через монтажные устройства, которые концентрируют постоянные нагрузки массива на небольших участках поверхности кровли или отдельных несущих элементах.Эти условия могут значительно увеличить условия нагрузки на одну ферму, стропила, балку, настил или другой компонент крыши. Временные нагрузки могут быть большими по величине, но носят непостоянный характер и связаны с ветром, снегом и обслуживающим персоналом. Большинство фотоэлектрических модулей рассчитаны на постоянную нагрузку от 50 до 55 фунтов/фут 2 или эквивалентную давлению постоянного ветра со скоростью от 110 до 120 миль в час (Barkasi and Dunlop 2001).

Разработка систем крепления для подъема ветром более важна в районах, подверженных ураганам и чрезмерным скоростям ветра.Производители коллекторов, модулей и монтажных систем обычно предварительно проектируют свои монтажные системы для наихудших ветровых нагрузок (DEG 2005). В тех частях мира, которые уязвимы для ураганов или сильных ураганов, коллектор и его монтажная конструкция должны выдерживать кратковременные ветровые нагрузки от 115 до 180 миль в час в зависимости от ветровой зоны, в которой строится дом. Это соответствует давлению около 75 фунтов на квадратный фут (FSEC 2006). Рудин и Бесерра (2006) описывают подходы к анализу сильных ветровых нагрузок.

Возле конька крыши ветровая нагрузка может быть больше. Установка коллекторов или массивов вблизи конька может увеличить ветровую нагрузку на оборудование (FSEC 2006). Точно так же расположение коллекторов и массивов под карнизом может снизить ветровые нагрузки (Рудин и Бесерра, 2006 г.).

Хорошая инженерия не может компенсировать плохую установку. При креплении монтажных систем к крыше легко пропустить элементы конструкции. Необходимо следить за правильным положением крепежных элементов. Отсутствие затяжки болта является явным признаком того, что элемент конструкции был пропущен. Кроме того, не следует использовать болты короче рекомендованных производителем. Крепежные системы можно прикрепить к конструкционным блокам, расположенным между стропилами/фермами, если расположение стропил/ферм не совпадает с желаемым расположением коллектора. Все болты, которыми коллекторы или модули крепятся к стойкам или кронштейнам, должны быть надежно затянуты. Вот несколько моментов, которые следует учитывать при выборе фотоэлектрических систем крепления в регионах, подверженных ураганам:

  1. Укажите двойную гайку болтов зажима панели.Для первой гайки укажите гайки, оснащенные Т-образными болтами. Для второй гайки укажите стопорную гайку из нержавеющей стали с нейлоновой вставкой.
  2. Укажите, что все болтовые соединения выполняются с помощью калиброванного динамометрического ключа и затягиваются в соответствии с указаниями производителя фотогальванической системы.
  3. Укажите, что фотоэлектрические панели не должны устанавливаться над водосточными желобами с крыши, а к каждому водосточному желобу должны быть предусмотрены проходы, чтобы водостоки можно было легко проверить на наличие мусора, а также очистить и обслуживать по мере необходимости. (Приставка для солнечных панелей на крыше FEMA 2018 г.).

Для обеспечения успеха также необходимо надлежащее техническое обслуживание системы. Владельцы или операторы недвижимости должны ежегодно привлекать обслуживающий персонал или подрядчика для проверки затяжки болтовых соединений фотоэлектрической батареи с помощью динамометрического ключа. Следует проверить все зажимы панели, а также провести выборочную проверку болтов, соединяющих рельсы с зажимными уголками или стойками. (Приставка для солнечных панелей на крыше FEMA 2018 г.).

Используйте авторитетного подрядчика с опытом установки фотоэлектрических систем, чтобы убедиться, что установка выполнена правильно.Настаивайте на том, чтобы установщики фотоэлектрических систем встречались с представителями других профессий для решения проблем совместимости оборудования, поставки и установки. Например:

  • Кровельщики должны знать, какие типы гидроизоляции использовать, кто и когда будет их устанавливать. Кровельщики также должны знать, будут ли использоваться фотоэлектрические плитки, которые заменят секции крыши.
  • Профессии, требующие проникновения через крышу, должны знать, какие области запрещены для вентиляционных отверстий или других элементов, которые могут затенять PV. Этот вопрос координации был проблемой номер один, которую определили установщики фотоэлектрических систем, опрошенные для этого документа.
  • Установщики фотоэлектрических и солнечных тепловых установок должны знать, какие части крыши использовать для своих систем. Как правило, истинная южная экспозиция должна быть направлена ​​на фотоэлектрическую установку.
  • Для долгосрочной работы ландшафтным дизайнерам и монтажникам необходимо, чтобы южная сторона не была загорожена деревьями и хозяйственными постройками.
  • Маляры и штукатурные бригады должны принять все необходимые меры, чтобы избежать чрезмерного распыления.

Убедитесь, что система фотоэлектрических панелей правильно заземлена.

Состав черепичной кровли

Многие программы повышения эффективности рекомендуют, чтобы в существующих домах оставалось 10 или более лет полезного срока службы крыш (см., например, программу DOE «Устойчивые энергетические ресурсы для потребителей»).

Стойки и подвесные болты можно использовать с гидроизоляцией в точках крепления. В новых домах лучше всего, если и болт, и стойка будут установлены до установки кровли. Конец стягивающего винта подвесного болта ввинчивается непосредственно в конструкцию.Стойка прикручивается лагом к конструкции крыши (в ферму или стропило). После их размещения на болт или стойку наносится оклад. Подвесные болты предпочтительнее из-за их низкой стоимости и быстрой установки, но их не следует использовать с солнечными тепловыми системами, в которых используется встроенный коллекторный накопитель по конструктивным причинам. Стойки можно обшивать с помощью обшивки багажника на крыше.

Плоские (с малым уклоном) крыши

Крепления для бордюра хорошо подходят для плоских крыш или крыш с малым уклоном. Приподнятые стойки часто используются на плоских крышах, чтобы обеспечить правильный угол для коллектора или модуля. Стойки могут быть установлены на бордюрах или на стойках. Еще одна причина использования стеллажей в более холодном климате — размещение модулей и коллекторов выше уровня снега. Бордюрные системы описаны в Руководстве по кровле и гидроизоляции Национальной ассоциации кровельных подрядчиков. Чтобы избежать проникновения в кровельную мембрану из EPDM на плоских/пологих крышах, доступны другие системы крепления, в том числе система, использующая тепловую пушку для нагревания пластиковых фланцев на монтажных кронштейнах непосредственно к мембране с использованием стандартной сварки горячим воздухом. методы.

Металлические кровли со стоячим фальцем

Зажимы могут крепиться к металлической кровле с выступающим фальцем, не требующей прохода через крышу, и могут использоваться для крепления стоек к фальцу (Christian 2006).

Структурно-изолированные панельные крыши

В рамках исследования доступного ZEH в штате Теннесси был разработан процесс установки стоек на крышах из конструкционных изоляционных панелей (Christian 2006). Крепление PV является потенциальной проблемой из-за отсутствия стропильного каркаса в крышах SIPS, требующих крепления только к обшивке OSB.В более поздней статье в Home Power описывается подход с использованием рычажного болта (Sughrue 2013). Следуйте инструкциям производителей SIP. Другим потенциальным решением является спроектированная «распределительная пластина» для распределения точечной нагрузки. Следуйте инструкциям производителей SIP.

Низкопрофильное крепление

Многие фотоэлектрические системы поставляются с массивами, стойками и зажимами, предназначенными для монтажа вместе. Один из способов уменьшить визуальный эффект солнечной батареи состоит в том, чтобы сделать систему крепления как можно ближе к крыше и как можно меньше.Все основные производители фотоэлектрических модулей производят фотоэлектрические модули, которые можно устанавливать в низкопрофильные стойки.

Тонкопленочные солнечные панели

В тонкопленочных солнечных элементах используются слои полупроводниковых материалов толщиной всего несколько микрометров. Тонкопленочная технология позволила солнечным элементам заменить эти материалы:

  • Кровельная или солнечная черепица
  • Черепица
  • Фасады зданий
  • Остекление мансардных окон или атриумов.
  • Тонкопленочная кровельная или солнечная черепица, изготовленная из различных некристаллических материалов, заменяет типичные кровельные материалы и не требует кровельных анкеров или стоек.

Некоторые фотоэлектрические системы предназначены для интеграции в конструкции крыш, т. е. для замены кровли, а не для установки над ней. Интегрированные системы в США включают в себя фотоэлектрические модули, размеры и установка которых заменяют гонт или бетонную черепицу. Поскольку эти продукты заменяют кровельный материал и являются первой линией защиты от непогоды, они должны соответствовать местным и национальным требованиям к кровле.

Как выбрать подходящие стеллажи и монтажную систему для наиболее распространенных фотоэлектрических модулей

Ниже приводится общее описание шагов, которые необходимо предпринять для выбора наиболее подходящего стеллажа и системы крепления для конкретного типа фотоэлектрического модуля, устанавливаемого на крыше дома. Пакеты стандартизированной конструкции с предварительно спроектированными системами крепления и встроенными компонентами могут существенно снизить затраты на установку (Ventre et al. 2001). Эти системы, как правило, включают документацию, такую ​​как чертежи и инструкции, которые помогают при выдаче разрешений и проверках.

  1. Определите кровельный материал и уклон . Первым шагом в выборе анкерной системы для монтажа на крыше является определение типа кровельного материала, который будет установлен, и уклона крыши.Эти параметры будут влиять на тип системы анкеровки, поскольку системы различаются в зависимости от этих элементов. Рисунок 2.  Кровельный материал и уклон. (Источник: IBACOS.)
  2. Определите тип устанавливаемого фотоэлектрического модуля — панели или интегрированные плитки (например, фотоэлектрическая черепица) Для некоторых фотоэлектрических черепиц не требуется никаких дополнительных монтажных приспособлений, поэтому следующие шаги не имеют значения. Следуйте инструкциям производителя по установке. Рисунок 3. Установка фотоэлектрического модуля .(Источник: IBACOS.)
  3. Выберите наиболее подходящую систему крепления для проекта. После определения типа крыши (материал и уклон) и типа фотоэлектрического модуля выберите систему крепления. При выборе системы убедитесь, что она включает в себя необходимые компоненты (о чем говорилось выше). Также учитывайте эффективность процесса монтажа и возможные дополнительные нагрузки на систему от ветра и снега. Обратитесь к документации производителя для конкретного продукта, чтобы убедиться, что система крепления правильно интегрируется с выбранным фотоэлектрическим модулем.Конфигурации монтажных кронштейнов показаны на рисунках 6, 7 и 8. Рисунок 4.  Установка анкерной системы. (Источник: IBACOS.)
  4. Убедитесь, что установка фотоэлектрических модулей и системы крепления выполнена правильно в соответствии с передовыми методами. После установки первого ряда фотоэлектрических модулей на систему крепления проверьте установку, чтобы убедиться, что она выполнена в соответствии с высокими стандартами качества. Внедрите процедуры контроля качества и обеспечения качества, чтобы гарантировать, что цель проекта будет достигнута.Это может помочь предотвратить будущие расходы, связанные с повреждением из-за непогоды или переделок. Рис. 5. Анкеры фотоэлектрических панелей устанавливаются и фиксируются перед установкой стоек и панелей. (Источник: IBACOS.)
Рис. 6. Г-образные кронштейны с болтовым креплением для крепления фотоэлектрических панелей к настилу крыши. (Источник: Solar Rating and Certification Corporation 2020.)



Рис. 7. Крепление на стойке для установки фотоэлектрических панелей на черепичной крыше. (Источник: Davis Energy Group, 2015 г.)



Рис. 8. Крепление подвесным болтом с окладом для монтажа фотоэлектрических панелей на крыше из круглой черепицы. (Источник: Davis Energy Group, 2015 г.)



Вешалки для ферм | Кронштейны для ферм крыши

Купить подвески для ферм онлайн

При установке крыши убедитесь, что у вас есть плиты и подвесы самого высокого качества, что абсолютно необходимо для хорошо выполненной работы. Если вы спросите любого профессионального строителя или энтузиаста DIY, они скажут вам, что спокойствие, когда речь идет о качестве материалов и комплектующих, которые они используют, является абсолютной необходимостью.Каждый инженер, архитектор и строитель хочет знать, что его видение может быть реализовано с использованием материалов самого высокого качества, чтобы построить максимально безопасную конструкцию.

В BUCO мы хотим быть предпочтительным поставщиком, когда речь идет о качественных товарах, которые обеспечат душевное спокойствие каждому строителю, от крупнейшего коммерческого застройщика до самого маленького домашнего мастера.

Покупайте в интернет-магазине BUCO прямо сейчас и найдите качественные подвесы для ферм, кронштейны, распорки и пластины для любого вида кровельного монтажа. Вы также можете приобрести все материалы для работы, такие как кронштейны для стропильных ферм, в магазине BUCO рядом с вами сегодня.

Какие вешалки для ферм лучше всего купить?

В BUCO, онлайн и в магазинах, мы предлагаем широкий выбор тарелок и вешалок от ведущих брендов, таких как Eco и Mitek. Наш склад доступен в огромном диапазоне размеров, форм и функций, поэтому вы гарантированно найдете пластины или кронштейны для подвесных ферм, которые вам нужны для вашей работы — большие или маленькие. Мы рады предложить вам один или двадцать один из того, что вам нужно, просто сообщите нам размер и количество того, что вы ищете, и мы постараемся предоставить его вам по наиболее конкурентоспособным ценам.

Вот что у нас есть в наличии в разделе Тарелки и вешалки;

Анкерные подвесы

Найдите вешалки для ферм любой формы, типа и размера для продажи. Независимо от того, занимаетесь ли вы масштабной кровельной работой для коммерческого клиента или небольшим ремонтом дома для себя, сначала купите в BUCO все вешалки для ферм, которые вам нужны для проекта.

Тарелки

Приобретите ряд пластин Gryptite и Grypa различной толщины и длины в онлайн-магазине BUCO или в магазине прямо сейчас.Убедитесь, что вы произвели замеры и определили, сколько тарелок вам понадобится, и мы с радостью наполним вашу онлайн-корзину или тележку для покупок в магазине тем, что вам нужно. Всегда берите с собой еще несколько, чтобы покрыть любые неудачи или потери.

Где купить вешалки для ферм онлайн?

Ищете фермы, подвески, пластины или стальные прогоны для продажи? Делайте покупки в BUCO сейчас, мы партнер, которому вы можете доверять. Наша цель — помочь всем южноафриканцам строить лучше и делать это вместе.Вы для нас не просто еще один клиент, а скорее партнер в строительстве.

Интернет-магазин BUCO

Совершайте покупки в Интернете прямо сейчас и выбирайте фермы и вешалки, которые могут вам понадобиться. Будьте уверены, что вы можете безопасно и надежно оформить заказ на нашей онлайн-платформе и что ваши товары будут доставлены к вам домой или на работу в кратчайшие сроки.

Магазины BUCO рядом с вами

Вы также можете заглянуть в ближайший к вам магазин BUCO. Мы совсем рядом и работаем во всех регионах страны, от Атлона до Саби.Попросите консультанта по продажам в отделе кровли и потолков помочь вам получить необходимые материалы и предметы. Принесите свои размеры и спецификации, и мы поможем вам понять, какие количества и расходные материалы вам понадобятся.

Найдите ближайший магазин BUCO прямо сейчас.

BUCO – строим вместе.

Врезка стропил в опору горизонтального типа (например, настенную пластину) Патенты и патентные заявки (класс 52/92.1)

Номер публикации: 20080098668

Abstract: Настоящее изобретение представляет собой систему строительных материалов с областями поверхности, предназначенными для образования швов, которые обработаны клеем, частично состоящим из смеси эпоксидной смолы (96. 0-99,9 части) и отвердитель (4,0-0,1 части), так что смесь эпоксидной смолы/отвердителя составляет 50-100% клея. В альтернативном варианте клей может содержать эпоксидную смолу (96,0-99,9 частей), так что эпоксидная смола составляет 45-95% клея. Остаток клея может быть одним или несколькими из следующих: отвердители, пластификаторы, разбавители, загустители, наполнители, красители, замутнители, консерванты и поверхностно-активные вещества.

Тип: Заявление

Подано: 31 октября 2006 г.

Дата публикации: 1 мая 2008 г.

Заявитель: Вейерхойзер Ко.

Изобретателей: Джек Г. Винтероуд, Джерри Д. Изан, Наоми Хай, Дуглас Р. Лоутс, Амар Н. Неоги, Пэрри М. Ипсен, Глен Робак

Как прикрепить стропило к верхней пластине?

Установите первую ферму на конец стены, заподлицо с внешним концом стены. Отцентрируйте ферму из стороны в сторону так, чтобы концы равномерно свисали с каждой стороны. Прибейте нижнюю горизонтальную доску фермы под углом к ​​верхней пластине на каждой стене, чтобы удерживать ее на месте.

Нажмите, чтобы увидеть полный ответ

Итак, как прикрепить стропила к ригелю?

Прикрепите стропила 2×6 к дому с помощью подвесов для балок и/или опираясь на ригельную доску . При необходимости используйте скользящую фаску для определения необходимых углов, где стропила соприкасаются с доской . Стропила размещаются на 24-дюймовых центрах и крепятся к балкам и оседают Балки крепятся по мере необходимости (Изображение 1).

Кроме того, что лучше фермы или стропила? используются чаще, чем стропила . Они более экономичны в строительстве и обеспечивают такую ​​же или большую прочность крыши. Есть много чего понравиться. Однако фермы не дают вам возможности для творчества в дизайне дома, чем стропила .
