Устанавливаем инфракрасный теплый пол под керамическую плитку своими руками

Применение инфракрасных теплых полов при отделке современных квартир вызвано не чем иным, как желанием человека обеспечить максимально комфортные условия для проживания в своем доме. Подобные системы нагрева полов, как «пленочный теплый пол», используются в случае, когда центральное отопление (что встречается, к сожалению, не так редко) не справляется с обогревом комнаты. Следовательно, напольное покрытие, по которому ходят жители квартиры или дома, остается холодным. Монтаж инфракрасного пола можно производить под разные виды напольных покрытий, в том числе линолеум, кафель или ламинат. Несмотря на то, что общепринято под керамическую плитку устанавливать системы теплых полов с нагревательным проводом, инфракрасные полы также могут успешно применяться в данной ситуации. В рамках данной статьи мы попытаемся рассмотреть основные моменты использования инфракрасного пола с керамической плиткой в качестве напольного покрытия.

Основной вопрос, который возникает при монтаже инфракрасного пола под керамическую плитку – это как учесть особенности адгезии плиточного клея по отношению к самой пленке и базовой поверхности?

Инфракрасный теплый пол под плитку следует укладывать с соблюдением всех нюансов и тонкостей технологического процесса, поскольку подобный вариант конструкции системы обогрева полов имеет одно «слабое место» — это уязвимость пленочного пола по отношению к клеящему составу. Инфракрасный пленочный пол характеризуется достаточно низкой степенью адгезии, т.е. его поверхность довольно плохо склеивается с соседними слоями. Поэтому простая заливка цементной стяжки поверх греющего пленочного покрытия или укладка керамической плитки может привести к тому, что пол получится недолговечным и сравнительно слабым к механическим воздействиям. Подобное упущение вызывает определенные сложности с последующей эксплуатацией готового пола вплоть до появления трещин и полного разрушения.

На первом этапе работе следует уделить особое внимание подготовке базовой поверхности. Первое, что необходимо сделать – это очистить ее от пыли и грязи, при необходимости устранить дефекты плоскости, тщательно вымыть и просушить. После этого на базовую поверхность укладывается теплоотражающее полотно. В качестве теплоизоляционного материала можно использовать рулонные материалы с металлизированным покрытием и полиэтиленовой ламинацией. Теплоизоляционный материал размещается на основании отдельными полосами металлизированной поверхностью вверх. Стыки материала должны быть надежно скреплены при помощи термостойкого строительного скотча.

После укладки теплоотражающего слоя можно приступать к монтажу инфракрасного пола. Все стыки полотен инфракрасного пленочного обогрева должны быть выполнены предельно аккуратно. Отдельные полотна не должны наезжать друг на друга.

ВАЖНО: расположение инфракрасной пленки внахлест может стать причиной короткого замыкания.

При монтаже пленки следует понимать, что она не обязательна, должна закрывать всю поверхность комнаты. В ряде случаев, можно ограничиться только центральной частью помещения. В частности, в местах планируемой установки крупногабаритной мебели укладка инфракрасного пола не обязательна. Скорее наоборот, если вы вначале покрыли всю площадь комнаты инфракрасным теплым полом, а впоследствии решили поставить вдоль одной из стен достаточно объемный шкаф, то вам обязательно необходимо продумать возможность вентиляции места установки. В иной ситуации, установка тяжелой мебели на нагревательную поверхность может привести к разрушению напольного покрытия и выходу из строя теплого пола.

На заключительном этапе монтажа системы обогрева полов необходимо установить терморегулятор и датчик температуры. Терморегулятор монтируется, как правило, на стене в подходящем и удобном для вас месте. Датчик температуры при помощи скотча фиксируется непосредственно на поверхность пленки инфракрасного пола.

Как уже было сказано, монтаж плитки непосредственно на поверхность инфракрасного электрического пола нецелесообразен. Поэтому необходимо предусмотреть установку промежуточного слоя, который будет жестко прикреплен к основанию и обеспечить высокую адгезию с кафелем.

В качестве этого промежуточного слоя могут выступать листы ГВЛ, которые отличаются влагостойкостью и достаточной жесткостью. Отдельные листы ГВЛ укладываются на поверхность инфракрасной пленки и при помощи дюбелей или саморезов прикрепляются к основанию. Предварительно на листах должна быть выполнена четкая геометрическая разметка мест крепления, которой следует строго придерживаться при монтаже. Не допускается повреждение дюбелями карбоновой поверхности нагревательных элементов и токопроводящих медных жил. После монтажа ГВЛ можно приступать к укладке керамической плитки, используя обычную технологию.

Эксплуатация теплых полов после производства работ с использованием плиточного клея или цементной стяжки допускается не ранее, чем через 28 дней.

Поделитесь в соцсетях:

Опубликованно 29. 09.2016 автором . Запись опубликована в рубрике Монтаж, Теплый пол с метками Инфракрасная пленка, Керамическая плитка, Монтаж. Добавьте в закладки постоянную ссылку.

Инфракрасный теплый пол под плитку: пошаговая инструкция по монтажу

Содержание

Один из лучших вариантов напольного покрытия для кухни, санузла или ванной комнаты – керамическая плитка: она прочна, устойчива к воздействию влаги, красива. Но при ходьбе по ней босыми ногам появляется неприятное ощущение холода, так как материал не способен держать тепло, а поверхность его быстро стынет. Потому теплый пол инфракрасный под плитку считается отличным решением, чтобы сделать пребывание в комнатах комфортным.

Можно ли укладывать пленочный пол под плитку

Под плитку систему теплого пола класть можно. В инструкции указано, что, ИК-пленку допускается класть под дерево и кафель, в том числе, и на улице, под керамогранит.

Задумывая укладку теплого пленочного пола под керамическую плитку, нужно помнить об особенностях такого покрытия:

1. Низкая адгезия пленки. Из-за этого ее нельзя заливать цементом, а сверху укладывать кафель – стяжка получается плавающей. Повысить сцепление пленки можно посредством стеклотканной армирующей сетки, но это приведет к снижению теплопроводности обогревателя.
2. Чувствительность к воздействию щелочей. Использовать растворы на щелочной основе не допускается, так как это приведет к существенному сокращению срока службы. Также может случиться короткое замыкание, и система вовсе выйдет из строя.

Проблем с эксплуатацией теплого пола не будет, если его уложить с учетом инструкций производителя.

Принцип работы

Система представляет собой тонкую пленку, между слоями которой уложены карбоновые полосы. Именно они являются нагревающими элементами. Укладка выполняется на заранее подготовленное основание, система подключается к электросети и начинает греться. Обогрев всех расположенных вокруг пленки элементов происходит за счет ИК-излучения.

За счет небольшой толщины пленки поверхность пола нагревается очень быстро и выключается терморегулятором, работая порядка 20 минут в час. При снижении температуры в помещении система снова начинает работу и прогревает основание. По сравнению с иными типами обогревателей, ИК-пол отличается большим КПД, потребляя совсем немного электроэнергии.

Система может применяться в любых помещениях с учетом расстановки мебели: под крупные и тяжелые объекты пленка не ложится. Проще использовать ее только в тех местах, где ноги контактируют с поверхностью плитки, к примеру, на выходе из ванной.

Существует еще один тип пленочного ИК-пола – биметаллический. Под плитку укладывать его не допускается!

Достоинства и недостатки ИК пола под плитку

Плюсов у инфракрасного пола немало:

1. Излучения нагревают не воздух, а окружающие предметы интерьера. Длина волн составляет от 5 до 20 мкм, они легко проходят через плитку.
2. Регулирование температуры выполняется автоматически, что позволяет устанавливать собственный микроклимат в отдельной комнате.
3. Малое потребление электроэнергии.
4. При работе не выделяется вредных для здоровья излучений, как при использовании для обогрева кабельной системы.
5. Не высушивает воздух, а наоборот, обогащает его отрицательно заряженными ионами.

Но у таких систем также имеются и минусы. Особенно они проявляются при укладке ИК теплого пола под кафельную плитку:

1. Использовать пленочную систему выгодно только для обогрева небольших помещений. В противном случае затраты на оплату коммунальных услуг превысят все ожидания.
2. Не допускается укладка инфракрасного пола в местах, где он будет закрыт сантехникой или крупной, тяжелой мебелью. Перестановка в комнате будет уже невозможна.
3. Цементная стяжка, как и клей для плитки, со временем будет вызывать повреждения пленки. Срок службы ее из-за этого снизится.
4. При выходе ИК-пола из строя, он потенциально может являться причиной короткого замыкания и возгорания.
5. Низкая адгезия материала усложняет монтажные работы. Ее можно увеличить, поместив между пленкой и плиткой гипсокартон либо армирующую сетку, но греющая способность при этом снизится.
6. Укладка системы должна выполняться только на ровную поверхность, для чего требуется проведение достаточно сложных подготовительных работ.

Укладка пола

Необходимые стройматериалы и инструменты

Для самостоятельной укладки инфракрасного теплого пола в ванной под плитку потребуются такие материалы:

• термопленка с комплектом зажимов;
• электрический провод;
• терморегулятор;
• битумная изоляция;
• теплоизоляция;
• армирующая сетка;
• полиэтиленовая пленка;
• самовыравнивающаяся смесь;
• плиточный клей;
• скотч строительный.

Если приобретен комплект пленочного пола, то в него уже кроме самой пленки включены самоклеящаяся битумная подложка, провода, зажимы.

Также необходимо подготовить набор инструмента: угольник, рулетку, резиновый молоток, кусачки, мультиметр.

Перед работой не лишним будет посмотреть видео.

Подготовка

Инфракрасные полы чувствительны к изъянам основания, к его подготовке нужно подойти ответственно.

Процесс состоит из таких этапов:

• демонтаж существующего покрытия;
• очистка поверхности от мусора и грязи;
• обезжиривание, обработка праймером.

Черновой пол выравнивается «сухим» способом. Для этого могут использоваться:

• керамзитовый песок;
• наливной либо бетонно-цементный состав.

Если основание более или менее ровное, то процесс подготовки существенно упрощается – достаточно нанесения тонкого слоя самовыравнивающегося раствора.

Разработка укладочной схемы

Сначала нужно вычертить план расположения полотен. Пленка не укладывается под массивную мебель и сантехнические приборы, потому планировку комнаты надо продумать заранее. По схеме на поверхность пола наносятся метки, по которым будут ложиться греющие элементы. Отступ от стен нужно принять порядка 20 см.

Затем подбирается место для установки терморегулятора: он должен крепиться к стене на удалении в 15 см от пола. Для проводов, соединяющих пленку и прибор, рекомендуется сделать штробы.

Терморегулятор следует установить до монтажа системы теплого пола, так как штробление – работа грязная.

Гидроизоляция

На подготовленной поверхности расстилается гидроизоляция: обычная полиэтиленовая пленка либо специальная мембрана. Материал ложится внахлест, стыки проклеиваются строительным скотчем.

Теплоизоляция

Теплоизоляция не допускает обогрева чернового пола, а направляет тепло в вверх. Для такой цели лучше всего подходят фольгированные материалы – изолон либо пенофол. Для проклейки стыков также используется скотч – желательно, металлизированный.

Покрытие отражает до 95% тепловой энергии, повышая эффективность работы пленочного пола.

Установка термопленки

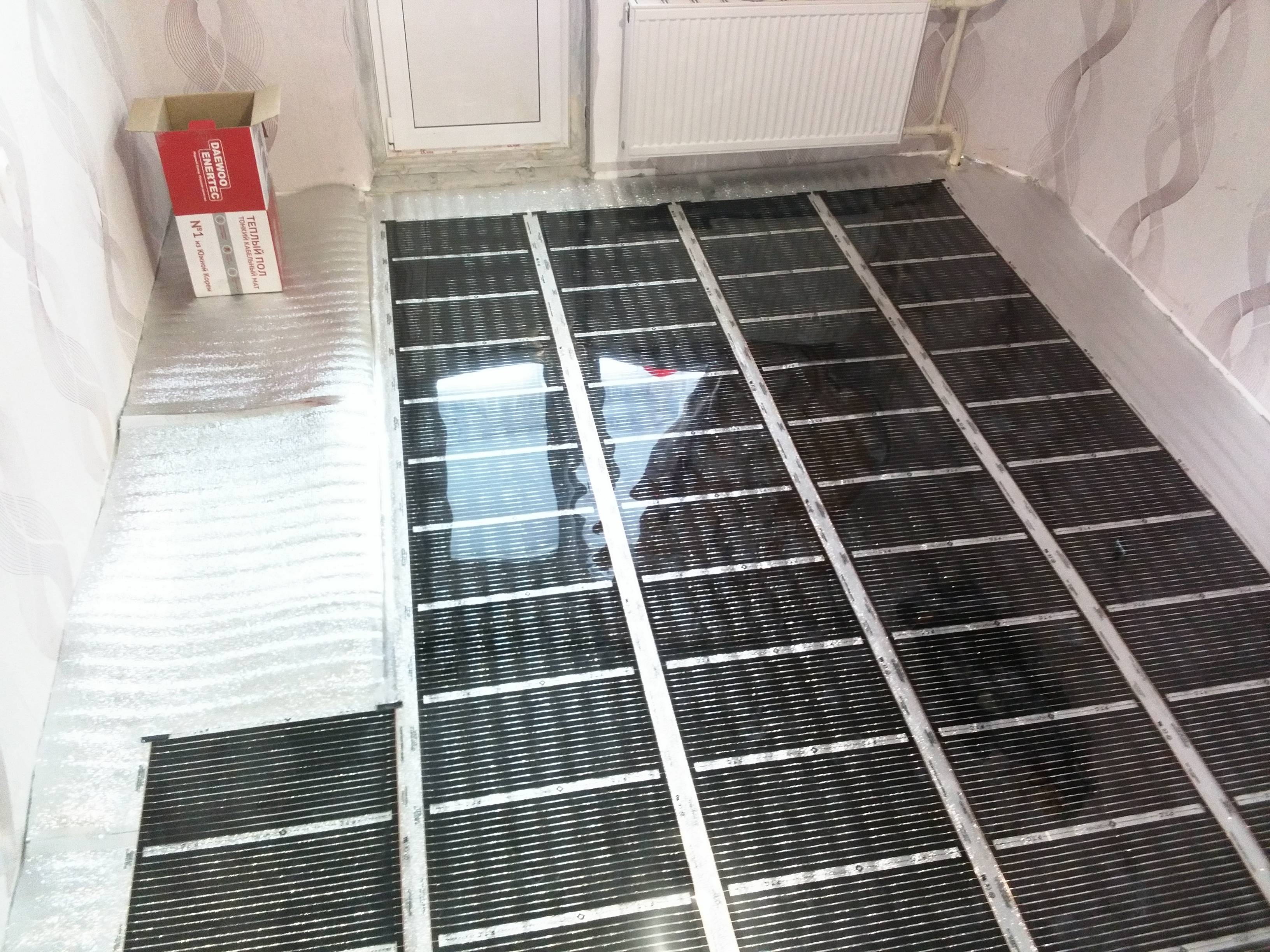

Укладка термопленки выполняется по ранее составленной схеме. Монтаж нужно производить аккуратно, чтобы не повредить греющие элементы. Соединение полос между собой осуществляется клеммными зажимами.

Чтобы система работала эффективно, листы стелются таким образом, чтобы медные контакты оказались внизу, по направлению к стенам.

Подключение системы

После укладки производится подключение пола к терморегулятору. Для этого от греющих элементов к прибору в гофре протягивается кабель.

Изоляция на проводах частично срезается, концы с помощью клипс подключаются с греющими элементами. Клемма зажимается плоскогубцами плотно, чтобы обеспечить надежный контакт. Места срезов изолируются битумом.

Затем монтируется термодатчик – он располагается на графитовых полосках и подключается к регулятору. Датчик ставится в специальном углублении, проделанном в теплоизолирующем материале – такое решение предотвратит появление перепадов по высоте.

После подключения обязательно выполняется проверка работоспособности отдельно для каждой полоски при температуре 25-30°С. Если тестовое включение показало, что система работает нормально, оно укрывается полиэтиленом, служащим дополнительным защитным слоем.

При подключении пленочного ИК-пола заземление устройства выполняется обязательно!

Монтаж плитки

Сухой метод

Применяется для монтажа ИК-пола под ковролин, ламинат. Также используется и для плитки, но крайне редко.

Требуется тщательное выравнивание поверхности, укладка теплоизоляции, а затем – самой термопленки. Поверх нее ложится полиэтилен, затем – гипсоволокнистый, стекломагниевый лист либо цементно-стружечная плита. Далее наносится слой плиточного клея, на котором закрепляется керамика. При такой последовательности «пирога» пленка не контактирует с разъедающими ее веществами и прослужит долго.

Недостаток – значительная высота основания, что не всегда подходит для конкретного помещения. К тому же, выполнение работ таким способом обойдется дороже.

Мокрый метод

Это классический способ укладки кафельной плитки, камня и иных твердых покрытий. Работы обходятся дешевле, чем при сухом монтаже, но они намного сложнее и занимают больше времени.

Здесь также требуется тщательная подготовка поверхности, на которую ложится теплоизоляция, а затем – пленочное ИК-покрытие. Получившиеся слои укрываются полиэтиленом, на который заливается смесь для наливных полов. Укладка плитки выполняется классическим способом (на клеевой состав) после полного высыхания предыдущего слоя.

Система может нормально работать только спустя неделю после монтажа плитки.

Правила безопасной эксплуатации

Чтобы отопительная система из инфракрасной пленки работала безопасно и обеспечивала комфортные условия в доме, монтировать ее следует с соблюдением технологии:

• укладка выполняется только на сухую и ровную поверхность;
• между элементами покрытия необходимо выдерживать расстояние не менее 50 мм;
• обязательное устройство заземления;
• устанавливать терморегулятор и пленочный пол одинаковой мощности;
• подключение греющих элементов следует выполнять напрямую от дифавтомата и запитывать непосредственно от электросчетчика.

Отопление дома или квартиры с помощью пленочного теплого пола достаточно эффективно и экономично, способно создать комфортные условия проживания. Выполнить монтаж системы под силу собственными силами, главное – неукоснительно соблюдать правила установки и рекомендации производителя.
