через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель.

Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

В линии отсутствует отдельный автомат.
Розеточная группа не способна принять магистральную нагрузку.
Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки.

К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами.

Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

моторесурс;
мощность;
экономичность;
удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

домашней сети – потребителя;
централизованной цепи подачи;
кабеля от резерва.

Перед подключением определяются со следующими моментами:

безопасное и экономичное расположение электрогенератора;
частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

широкий диапазон цен;
мощность 0,8-12 кВт;
небольшие размеры;
существуют стационарные и мобильные модели;
существуют однофазные и трехфазные;
используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще.

Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

Подключение по отдельной схеме резерва к выделенной группе.
Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

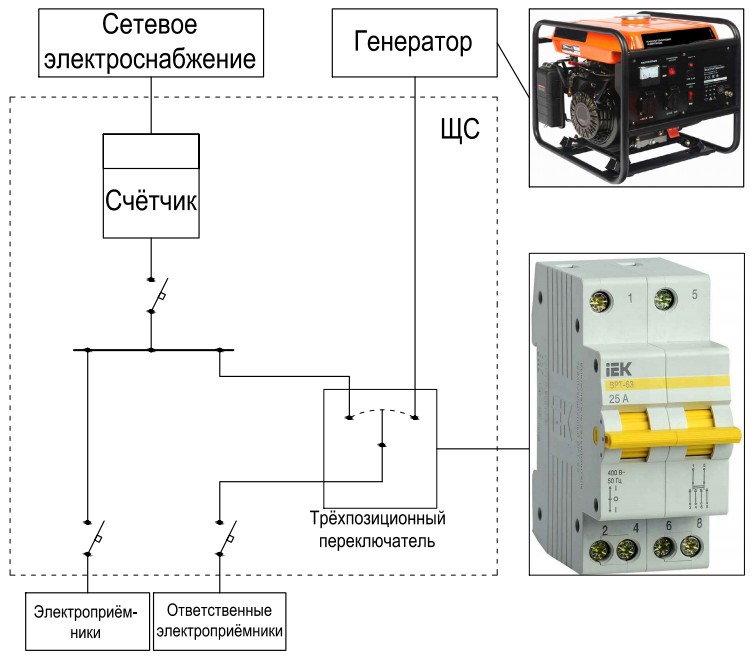

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

Автомат ввода отключить.
Рукоятку переключателя установить на сеть генераторной установки.
Автомат нагрузки отключить.
Соединить кабель ручного переключателя к розетки генератора.
Запустить генератор, позволить прогреться пару минут.
Подать питание на рубильник.
Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Как подключить бензиновый генератор к сети дома

Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения. Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте. В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.

Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:

Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)
Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.
Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).
Определиться с выбором использования автоматики или ручного управления.

Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.

При подключении генератора производится работа с 3 сетями:

общая сеть, через которую дом получает электричество;
внутренняя сеть дома;
проводка генератора.

Почему нельзя подключать генератор через розетку

Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:

Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.
Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.
Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты
Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.

Способы подключения генератора к сети

Существует 3 способа правильного подключения электростанции к домовой сети.

Перекидной (реверсивный) рубильник (ручное управление)

Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:

Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 — питание от общей сети, 0 — замыкание всех контактов, 2 — питание от генератора.
Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.
Доступная цена – рубильники такого типа стоят в пределах 500 р.

Запуск генератора с перекидным рубильником:

отключение автомата ввода,
рубильник устанавливается в положение 2,
отключение автомата нагрузки,
запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),
на рубильник подается ток,
включение автомата нагрузки.

Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.

Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.

Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах

В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.
Для общей системы вам потребуется:
Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;
Кабель сечением не меньше 4 мм². Длина кабеля определяется удаленностью конструкции от генератора;
Автоматы, отключающие линии;
Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.

Схема подключения:

В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.
Подсоединение элементов цепи наглядно показано на схеме:

3. Заземление генератора.

Запуск системы:

При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.
При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.

Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.

Блок автоматического управления

Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.

Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.

Принцип работы системы:

При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.
После возобновления подачи тока от общей магистрали генератор автоматически выключается.

Основные правила использования генератора в доме

Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.

Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.
Помещение должно быть отапливаемым и защищенным от сырости и влаги.
Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.
Перед дозаправкой генератор следует выключить.
Если вы разлили топливо вблизи электростанции, тщательно вытрите его.
После соединения контактов не должно оставаться никаких оголенных проводов.
При установке обязательно заземляйте агрегат.
Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.
Перед каждым включением генератора необходимо обязательно проверять исправность всех механизмов и узлов системы, а при обнаружении неисправности своевременно ремонтировать или заменять отработавшие элементы.

Подключение генератора к сети загородного дома — схемы и способы подключения

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

Блок: 1/3 | Кол-во символов: 514
Источник: https://tok-shop.ru/tok-blog/generator-for-house-error/

1. Разные варианты подключения генератора к сети дома и ее стоимость

2. Подключение однофазного и трехфазного генератора к частному дому

3. Виды генераторов и правильный выбор электростанций

4. Выбор генератора с электрическим запуском

Блок: 2/6 | Кол-во символов: 242
Источник: https://rybilnik.ru/articles/podklyuchenie-generatora-k-domu.html

Не рекомендуем:

Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
Пренебрегать правилом заземления самого корпуса генератора.
Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Задавайте ваши вопросы в комментариях!

Блок: 3/3 | Кол-во символов: 1480
Источник: https://tok-shop.ru/tok-blog/generator-for-house-error/

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Виктор добавил схему подключения, извинялся, если что коряво.
Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

Залив масла

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Если статья понравилась, вы можете проголосовать за неё здесь.

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Блок: 2/3 | Кол-во символов: 3307
Источник: https://SamElectric.ru/powersupply/byudzhetnyj-variant-podklyucheniya-generatora.html

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Блок: 5/5 | Кол-во символов: 2602
Источник: https://rusenergetics.ru/house/kak-podklyuchit-generator

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

АВР постоянно следит за напряжением в сети.
Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
Включается стартер и электростанция начинает работу.
Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Блок: 4/6 | Кол-во символов: 1244
Источник: https://samelectrik.ru/kak-pravilno-podklyuchit-elektrostanciyu-k-domu.html

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Блок: 5/6 | Кол-во символов: 986
Источник: https://srbu.ru/elektrika-v-dome-i-kvartire/443-podklyuchenie-generatora-k-seti-zagorodnogo-doma-skhema.html

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

Блок: 5/6 | Кол-во символов: 595
Источник: https://samelectrik.ru/kak-pravilno-podklyuchit-elektrostanciyu-k-domu.html

Резервируемся: как подключить генератор на даче или в частном доме

Не секрет, что концепция частного домостроительства заключается в максимальной энергонезависимости. Как минимум, каждый владелец загородного жилья заботится о резервном электоснабжении при помощи альтернативных источников. Одним из таковых является бензогенератор. Но проблема, заключается в том, что не все в состоянии правильно задействовать агрегат в системе и делают ошибки, поэтому рассмотрим вопрос подробнее.

Как подключить генератор к частному дому через розетку: основные понятия

Там, где случаи аварийного отключения электроснабжения довольно редки, традиционно принято «подкидывать» кабель от бензогенератора прямо к ближайшему разъему при помощи штепселя. А зачем заморачиваться и обустраивать систему резервного ввода, ведь «рубят свет» только раз в полгода. Примерно такие мысли встречаются у наших соотечественников, которые не оценили по достоинству пословицу «пока гром не грянет, мужик не перекрестится».

Профессиональные электрики рекомендуют совсем не думать на тему, как через простую розетку подключить генератор к дому, и вот почему:

Отдельная розеточная группа не в состоянии принять на себя магистральную нагрузку.
Отсутствие отдельного автомата в линии включения.
Присутствие человеческого фактора, когда пользователь забывает выключить вводной автомат, чем вызывает перегруз и срабатывание защиты агрегата.
Возможность «встречки», когда напряжение городской сети при включенном автомате поступает на контакты работающего электрогенератора, чем может вывести его из строя.

И, наконец, последний аргумент – нет смысла пренебрегать безопасностью и комфортной системой эксплуатации узла. Правильней узнать, как подключить генератор на даче или в доме, и организовать или автоматический режим переключения или ручной. Согласитесь, только так все оборудование и электросети гарантированно будут в сохранности.

Что необходимо для реализации проекта

Если еще кто-то думает, что для подсоединения бензогенератора к электросети домостроения нужно прибрести массу оборудования, спешим успокоить – это не так. Конечно, придется определиться с месторасположением агрегата и обустроить его в соответствии с вибро- и шумоизоляционными нормами. Если для этого нужно отдельное помещение, то без фундамента и цементно-песчаной стяжки не обойтись.

Само собой, речь идет об электрогенераторах мощностью свыше 2 кВт, которые в большинстве случаев монтируются стационарно. Для подсоединения его к домашней сети технический минимум состоит из следующих компонентов:

Отдельный ввод из медного кабеля сечением не менее 4 мм², который прокладывается от вводного устройства до места постановки генераторного агрегата.
Перекидной рубильник в модульном варианте с возможностью фиксации на DIN-рейку 35 мм. Выбор здесь довольно широк, от недорогих TDM-63 до более надежных приборов от Hager или ABB.

Особое внимание следует уделить типу заземления в здании, потому что подсоединение бензогенератора в роли резервного источника энергии должно выполняться в соответствии с ПУЭ. Иными словами, перед тем, как подключить генератор к домашней сети, нужно определить систему заземления – TT или TN-C-S.

На выходе электрогенератора не помешает установить дифзащиту. Даже если внутренняя разводка выполнена по двухпроводному типу без заземления – это не говорит о том, что генерирующее устройство не нужно заземлять.

Вариант 1: как подключить электрический генератор при помощи реверсивного переключателя

Традиционно нижние контакты реверсивного рубильника используются для отходящей нагрузки. С противоположной стороны на парные контакты подсоединяются отдельные вводы. Переключатель имеет три положения, в среднем – все контакты разомкнуты.

Важно учесть одну деталь – в трехпозиционном переключателе нет электромагнитного или теплового разъединителя, он попросту выключает нагрузку. Исходя из этого, каждый ввод следует дополнительно страховать автоматом, ток срабатывания которого определяется допустимой нагрузкой на линию.

Последовательность включения электрогенератора в схеме с пакетным переключателем

Процесс подключения резервной системы энергоснабжения выполняется в следующей последовательности:

Отключить автомат ввода.
Установить рукоятку переключателя с городской сети на сеть генераторной установки.
Отключить автомат нагрузки.
Подсоединить кабель от ручного переключателя к розетке бензогенератора.
Запустить агрегат и прогреть его около 2-3 минуты.
Дать питание на реверсивный рубильник.
Включить автоматы нагрузки.

После появления штатного сетевого питания нужно отключить агрегат от нагрузки в обратной последовательности.

Альтернативное решение

Многие интересуются: если на даче не удалось найти достойного перекидного устройства, то как тогда надежно подключить электрический генератор. Ответ прост – его можно сделать самостоятельно из пары двухполюсных однотипных автоматов. Их монтируют рядом на одном уровне. Один автомат крепится в перевернутом положении так, чтобы все клавиши оказались на одном уровне, их фиксируют стальным штифтом.

Вариант 2: организация автоматического переключения линий

Нахождение в труднодоступном месте щитка с ВРУ вызывает некоторый дискомфорт у домовладельца, поэтому есть смысл рассмотреть вариант с автоматическим устройством переключения. Его реализация не сложнее подключения проходного выключателя, нужны только два модульных контактора с соответствующим числом контактных пар, а также парой нормально замкнутых и нормально разомкнутых контактов.

В штатном режиме городская сеть остается на подхвате включенного контактора. Когда на вводе из города электричество пропадет, то контакты отбросит и замкнется пара контактов, которые приведут в действие второй контактор, отвечающий за резервный ввод. Этот контактор включается в цепь до разрыва питающей сети от генераторной установки.

В схеме разумно использовать реле времени, которое позволит подать питание потребителям через 2-3 минуты после пуска бензогенератора. Этот промежуток нужен для прогрева двигателя. Питание резервного контактора должно проходить через нормально замкнутый контакт коммутатора главного ввода.

В случае появления напряжения в городской линии первый контактор опять включится и разомкнет цепь, которая запитывает второй ввод. Конечно, такую схему автоматической можно назвать только с большим натягом, потому что пуск мотора электрогенератора осуществляется под контролем человека. Полностью автоматические системы оправданы при работе с мощными источниками тока.

Вариант 3: как подключить к домашней сети резервный генератор с автозапуском АВР

Приборы для осуществления аварийного электроснабжения в полностью автоматическом режиме предполагают наличие у генерирующего агрегата стартера и системы останова двигателя. Можно и самому организовать подобную систему, но это довольно хлопотно. Таким образом, оправданы два варианта решения вопроса:

Комплектный блок управления, который продается вместе с электрогенератором. Перед тем, как подключить резервный генератор к домашней сети, его подсоединяют согласно схеме. Блок управляет не только запуском и остановкой агрегата, но и регулирует обороты, т.е. выдаваемую мощность.
Устройство АВР с компонентами, которые необходимо установить на бензогенератор как дополнительное оборудование для управления стартером и дроссельной заслонкой.

Преимущество таких комплектов состоит в том, что они включают встроенную защиту по току, а также страхуют от утечек и перенапряжений. Пользователю только остается подсоединить провода ввода и потребителей на коммутирующие приборы.

Схема подключения генератора к сети дома своими руками

В этой статье мы подробно рассмотрим такое устройство, как генератор, его работу, дадим несколько советов по правильному подключению генератора к сети дома и другие полезные советы. Также мы расскажем, как не ошибиться в выборе при покупке.

Это достаточно сложное оборудование, которое в любое время обеспечит электроэнергией, в случае её отсутствия. Оно необходимо в тех домах, где подача электричества непостоянна или очень плохого качества.

На этой картинке изображен бензиновый агрегат.

Подключение бензогенератора к сети дома

Без начальных знаний и навыков по подключению к сети – это работа сложная. Не беритесь за нее не зная, что конкретно делать, так как это может принести массу неприятностей.

В принципе, подключение генератора в частном доме не должно вызвать больших затруднений, но если вы неуверены в своих силах, то лучше обратиться за помощью к специалистам. Все осуществляется поэтапно:

Подбираем специальное помещение, где будет расположено ваше устройство. Оно должно быть снабжено вентиляцией и звукоизоляцией. Перед установкой нужно внимательно ознакомиться с техпаспортом и посмотреть все технические характеристики.
Предупреждение: место, которое вы подбираете для установки должно полностью соответствовать всем правилам техники безопасности.
К щитку дома проводим провода от агрегата.
Обязательно для подключения бензинового генератора к сети дома, вам необходим перекидной рубильник, так как там есть три режима его работы 1-0-2 и его наличие в дальнейшем сделает более легким эксплуатацию генератора:
когда присутствует напряжение, рубильник в положении один;
когда электричества нет, отключаете все автоматы по очереди, переключаете перекидной рубильник на ноль, а потом ставите его в положение два.

После всех этих действий можно заняться непосредственно запуском самого оборудования.

Внимание! Чтобы узнать, когда же восстановили подачу электричества, посмотрите на диод, который располагается в электросчетчике. Если электричество отключено, то диод погасает, а когда оно появляется – включается.

Еще один очень важный момент. После того как появилось электричество, необходимо отключить бензогенератор. В этом случае в обратном порядке переключаем перекидной рубильник.

Все, что мы описали выше является подключением без автопуска.

На этом изображении перекидной рубильник.

Тут изображен счетчик.

Схема подключения

В этом пункте мы подробно рассмотрим схему подключения генератора к сети дома. Если иметь хоть какие-то знания по этой теме, то можно самому сделать всю работу, а не обращаться к специалистам.

Схема подключения достаточно проста. Перейдем к ее изучению.

На этой схеме показано подключение генератора к дому через розетку.

Кабель питания должен проходить на выключатель нагрузки. Также должен стоять счетчик электроэнергии и защитный автовыключатель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, насколько у вас большой дом). Линия QF3 – это та, что нам нужно непосредственно для самого подключения.

Важно: розетка для бензогенератора должна быть установлена в наружной стенке дома, и там обязательно должен быть какой-то навес.

Не разрешается включать бензогенератор в помещении закрытого типа без хорошей вентиляции. После отключения подачи электроэнергии, необходимо сразу поставить автовыключатель в нерабочее положение — это обязательно. Потом делаем заземление, заводим его и подключаем к сети.

Внимание! После того как была отключена электроэнергия и вы подключили оборудование в сеть, настоятельно не рекомендуется пользоваться мощными электроприборами.

Подключение к сети электрогенератора

Мы рассмотрели подключение генератора к дому на примере бензинового и с помощью перекидного рубильника. Теперь же, пришло время узнать, как подключать электрогенератор.

Один из вариантов- с использованием городского напряжения. Пожалуй, самый простой тип подключения.

Другой вариант, считается более надежным и усовершенствованным. Монтаж системы автоуправления вашим устройством обеспечит хорошую защиту и использование. Отличие состоит в том, что эта система сама запускает и прогревает его, когда отключают электроэнергию. Обратное происходит, когда электроэнергия появляется. Автоматически все переключается с генератора на общую сеть, а он спустя определенное время отключается самостоятельно.

Внимание: Чтобы агрегат работал на автомате, он должен быть снабжен электростартером.

Система автоматического управления генератором.

Однофазные генераторы

Многие задаются вопросом: «Как правильно провести подключение однофазного генератора к трехфазной сети дома?» Ответим на этот вопрос ниже в нашей статье.

Иногда возникают разногласия между специалистами в этой области. А именно какой агрегат нужно приобретать для трехфазной сети дома? Некоторые советуют однофазный, другие – трехфазный. Мы объясним, чем чревато использование трехфазного. Это грозит «перекосом фаз» и означает, что на первой фазе напряжение спадает, а на остальных растет. В результате этого может возникнуть серьезная поломка генератора и электроприборов, которые работали в этот момент времени. Поэтому советуем приобретать однофазные. Они будут работать исправно и на каждой фазе дома будет правильно распределена вся нагрузка электроприборов.

Соблюдайте все пункты правил техники безопасности

В нашем обзоре, мы дали несколько рекомендаций по подключению генераторов к сети дома. Мы рассмотрели бензиновый и электрогенератор и несколько способов подключения.

Вы должны помнить о важных вещах: без подготовки и без знания как подключать, не беритесь за установку и соблюдайте технику безопасности, чтобы избежать негативных последствий, влияющих на ваше здоровье. Доверяйте профессионалам.

Способ подключения и какой генератор приобрести мы рассказали. Выбор остается за вами. Удачи.

Подключение генератора с автозапуском (АВР) к домашней сети — НОВОСТИ

Когда с подачей электричества все «норм», мы даже не замечаем, насколько сильно от него зависим. А вот «вырубание света» даже на недолгое время тут же вызывает панику и даже плохо контролируемую агрессию. Дело даже не в компьютере, телевизоре и интернете, это опции комфорта, без них, скрепя сердце, несколько часов можно обойтись. Я имею в виду то, что нужно нам непрерывно и постоянно: освещение, отопление зимой, подачу воды насосом и прочие жгучие потребности, в том числе работу холодильника и морозилки. Тут перерыва допускать никак нельзя. Поэтому запастись хорошим генератором в качестве резерва – идея практичная и современная.

Однако, при его выборе, особое внимание уделяйте способу запуска. От него зависит, сможете ли вы запустить свой ген в частном доме вовремя и так же своевременно его отключить.

Как может включаться современный генератор, и чем хорош автозапуск

Самый простой и недорогой способ — дернуть тросик. Но тут нужна сила и ловкость, а при запуске на морозе, трос очень сложно выдернуть, почти невозможно. Пуск электростартером стоит дороже, но всегда срабатывает эффективно и безотказно. Еще можно включать ген кнопкой на брелоке (дистанционно), что тоже очень комфортно. Но, как вы уже поняли, во всех этих случаях необходимо присутствие человека и какие-то его действия, сложные или простые, требующие усилий или полностью комфортные.

Лучше всех себя зарекомендовало подключение генератора с автозапуском. С ним резерв запускается в работу самостоятельно и вашего присутствия не требует.

-Подключение генератора с автозапуском к домашней сети дает определенные преимущества:

-Не нужно совершать никаких действий – все происходит автоматически;

-Даже дома быть не обязательно;

-Перерыв в подаче электричества несколько секунд;

-При возобновлении подачи тока в сети, устройство выключится само.

Подключение генератора к сети переменного тока производят при помощи:

1. Перекидного рубильника;

2. Специального блока АВР.

Мы рассмотрим подробно, как первый, так и второй вариант подсоединения к домашней сети.

Первый способ – как подключить генератор через рубильник

Само название этого способа уже определяет главный элемент схемы подсоединения. Это рубильник реверсивного типа (перекидное переключение). Рубильник активирует один из подсоединенных источников питания, или же отключает оба.

Схема подключения дизельного генератора или бензинового, при которой применяется рубильник, популярна тем, что она дешевая и простая. Вы можете сами сделать проводку и установить рубильник, как указано на рисунке, если имеете немного знаний и навыков.

Рубильник действует по системе 1-0-2, где:

— 1 – подача тока от стационарной проводки

— 0 – отключение обоих источников

— 2 – и подача тока от генератора.

Подключение бензогенератора через рубильник начинается с прокладывания проводки. Кабель желательно брать медный, у него выше токопроводимость и теплоотдача. Провода прячем в штробы или в гофру.

Затем устанавливаем щиток управления на стене (внутри или снаружи). В любом случае его нужно закрыть коробкой, металлической или пластиковой, чтобы не ржавели контакты. В щитке находится рубильник, к которому идут контакты:

— Сверху – провод от стационарной сети

— Посредине – домашняя сеть

— Снизу – заземляющий контакт. (Само заземление выполняется в виде железного контура-квадрата и железного штыря, установленного в землю).

Основательное и безопасное подключение гарантируют установленные на каждой цепи автоматы. Это не обязательно, но рекомендовано: они устранят перегруз и перегрев проводов.

Поэтапная схема автозапуска генератора с установленным рубильником:

— Автомат на стационарном вводе отключается.

— Рубильник идет в положение 2 (подача ока от резерва)

— Автомат нагрузки отключается.

— Запускается резервный прибор (генератор).

— Питание идет на рубильник. Включается автоматическая нагрузка.

— Затем, когда подача тока в магистральной сети возобновляется, то все указанные выше этапы снова происходят, но уже в обратной последовательности

Второй способ – использование блока АВР

Сокращение АВР обозначает «автоматический ввод резерва». Схема подключения генератора с АВР к дому включает электронный блок, работа которого основана на контакторах. К магистральной сети подсоединяются 2 полупроводника (они называются контакторы). Эти элементы соединены друг с другом. Сечение проводов берите не меньше 4 мм. Установка предполагается, как и у рубильника – на стене, в подходящем месте, в металлическом или пластиковом ящике.

Эта часть схемы, которая находится в щитке управления, называется контролером.

Другой элемент – исполнительный блок. Он интегрирован в генератор и достаточно сильно повышает его цену, ведь его начинка – электронная, дорогая.

Ближе ознакомиться с блоками АВР и осмотреть широкий модельный ряд от лучших производителей, можно в специализированном интернет-магазине Сторгом по ссылке — storgom.ua/avtomatika-dlia-generatora-avr.

Принцип работы:

— Контролер в щитке следит за магистральной сетью.

— Если ток в ней пропадает, контакторы замыкаются.

— Это сигнал исполнителю (интегрированному блоку АВР) включить генератор.

— Блок АТС в гене включает зажигание (запускает электростартер)

-Генератор начинает вырабатывать электричество. Происходит подача тока подключенным потребителям.

Как только контролер отследит, что питание в городской цепи возобновилось, он тут же размыкает контакторы и подает команду исполнительному блоку АТС – выключить генератор.

Переключение занимает секунды, вашего вмешательства не требует

В данном случае мы описали, как работает подключение электростанции с встроенной АТС и полной автоматикой.

Однако, есть и АВР чуть дешевле — полуавтоматика. Работает она по такой же схеме. Однако, обеспечивает только автоматическое переключение домашней сети на питание от генератора. При этом резерв (электростанцию) нужно включить и выключить самостоятельно, что не так удобно, как при полном автомате.

Подключение генератора с АВР вы также можете проводить самостоятельно, особенно, если сеть в доме однофазная, и у вас есть навыки прокладывания электропроводки. Однако, подключение трехфазного генератора к дому лучше доверить специалисту, поскольку нужно грамотно развести фазы по дому.

способы экстренного подключения электростанции и простой автоматизации

Источники автономного электрического питания в зависимости от типа устройства отличаются друг от друга как способами подключения в сеть, так и схемами. Имеются отличия между ручным и автозапуском генерирующих устройств. Также нужно знать некоторые нюансы того, как подключить генератор к сети дома, в частности, трёхфазных и однофазных приборов для генерации электрического тока. Но обладая определёнными навыками и познаниями, как правильно подключить генератор к дому, можно без особого труда самостоятельно осуществить подключение автономного электрогенератора и запитать домашнюю сеть от резервного источника.

Подключение в экстренных случаях

Бывают ситуации, когда нет времени на подготовительные работы по интегрированию автономного генератора в электрическую сеть домашнего хозяйства, а воспользоваться электроприборами нужно срочно. Есть несколько способов «пожарного» подключения генератора к сети загородного дома.

Подсоединение напрямую через розетку

Этот метод подключения источника электроэнергии к сети является наиболее быстрым и простым. Он требует лишь приобретения или самостоятельного изготовления специального удлинителя со штекерными окончаниями. Естественно, производители приборов для автономной генерации электротока настоятельно не рекомендуют такой способ внедрения в электросеть генераторов, но его простота привлекает, и, как правило, владельцы такой техники с малой и средней мощностью довольно часто применяют такое подключение в экстренных случаях.

Идея этого метода довольно проста: если при параллельном подключении всех потребителей в домашней сети подать в одну из розеток «фазу» и «ноль», то и в других розетках появится напряжение.

Но такая простая схема подключения бензогенератора к домашней сети имеет и свои недостатки, которые обязательно нужно учесть, чтобы избежать неприятностей во время эксплуатации. Их немного:

Излишняя нагрузка на провод.
Необходимость отключения вводного автомата.
Применение устройств защиты.
Невозможность отслеживания возобновления электропитания от штатной линии электропередач.

Обращение внимания на эти моменты позволит исключить поломку генерирующего устройства и обеспечит безопасность его использования.

При детальном рассмотрении такого нюанса, как перегрузка проводки, можно отметить, что при использовании генераторов с мощностью до 3 тыс. Вт этим моментом можно пренебречь, так как стандартная розеточная проводка имеет сечение 2,5 мм кв., а розетки рассчитаны на ток 16 А. Согласно характеристикам такой проводки, она может выдерживать потребляемую мощность до 3,5 кВт. При использовании более мощных устройств генерации электрического тока стоит следить за тем, чтобы суммарная потребляемая мощность включённых приборов не превышала 3500 Вт. В противном случае произойдёт перегрев и выход из строя проводки.

Включая бензиновый (либо дизель) генератор через розетку в электрическую сеть, необходимо произвести её отключение от внешней сети. Это делается путём выключения автоматов на входе. Иначе электрический ток, вырабатываемый автогенераторам, уйдёт к соседям. А при повышенной нагрузке аппарат просто заглохнет. Но если пойдёт подача тока из магистрали, то такая ситуация гарантированно приведёт к сожжённой обмотке генератора.

При домашней проводке, смонтированной по требованиям ПУЭ, розеточные линии дополнительно защищены ещё и УЗО (устройствами защитного отключения). Нюансы состоят в том, что при включении бензогенератора в сеть нужно не только не перепутать полярность (фаза-ноль), но и в некоторых УЗО подключение источника питания производится к верхним клеммам, а нагрузки — к нижним. При неправильном подсоединении автогенератора система сработает на выключение, а переделывать всю схему электроснабжения ради нескольких часов работы от автономной электростанции — занятие довольно трудоёмкое и затратное по времени.

Розеточная «запитка» домашней или дачной электросети неудобна ещё и из-за невозможности отследить появления разности потенциалов в магистральной сети, чтобы вовремя перейти с автономного питания на внешний источник.

Интеграция через распределительный автомат

Оптимальным вариантом подключения генератора к сети дома считается подсоединение через автомат распределения тока. Но и при таком методе включения нужно обратить внимание на ряд моментов, чтобы избежать ненужных неприятностей при эксплуатации генератора.

Самый простой способ подключения бензогенератора к сети дома — схема внедрения в электросеть с помощью розетки, смонтированной рядом с распределительным автоматом и схематично размещённой после электросчётчика, но перед распредавтоматом. Подобные розетки остаются под напряжением при выключении распределительного автомата, но включённом вводном автомате.

Если нужно энергоснабжение домашней сети от автономного источника, то вводящий автомат отключается, а устройство для генерации тока подсоединяется к розетке. В этом варианте ограничение по нагрузке упирается исключительно в пропускную характеристику этой розетки (обычно 16 ампер).

Отсутствие в домашней проводке подобной розетки немного усложнит выполнение подключения через распределительный автомат. Нужно просто откинуть штатную вводную проводку от распределителя, а на её место подсоединить «фазу» и «ноль» от автогенератора. И, если в проводке есть в наличии УЗО, нужно соблюсти полярность при подключении.

Когда произойдёт отсоединение вводной проводки основной линии от распредавтомата сети дома, появляется возможность не выключать вводный автомат, а на освободившиеся окончания отсоединённых проводов присоединить контрольную лампу. При подаче энергоснабжения из линии электропередач она засветится, сигнализируя о необходимости перехода с автономного источника на внешнюю подачу энергии в сеть.

Использование перекидного рубильника

По сути, это тоже подключение к распределительному автомату, только без необходимости отсоединения вводной проводки. Перед автоматом монтируется переключатель на три позиции, позволяющий избежать откручивания проводки. Задача этого рубильника заключается в том, чтобы переключать питание сети с одной ветки на другую (от внешней сети или генератора). Подбирать рубильник для выполнения такой функции нужно с 4 вводными клеммами (2 «фазы» и 2 «ноля»), так как генератор имеет собственный «ноль», и трёхклеммный переключатель в этом случае не подойдёт.

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

Непосредственный пуск двигателя генератора.
Прогрев устройства.
И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Автозапуск бензогенератора

Идею принципа работы такой схемы можно выразить в 3 пунктах:

Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

Генераторы постоянного тока

| Контроллеры генераторов Smart Automatic Start

Контроллер автоматического запуска генератора V6 AutoGen. Безусловно, самый умный контроллер автоматического запуска генератора на рынке!

Интеллектуальный контроллер V6 AutoGen — это наш новый флагманский контроллер автоматического запуска генератора, доступный в 2 различных моделях.

WiFi или WiFi + LoRa

Благодаря стандартному подключению к Wi-Fi, контроллер подключается к Интернету, тем самым отправляя и получая данные, которые доступны из нашего приложения AutoGen.

Контроллер автостарт-генератора V6 AutoGen WiFi имеет дополнительные функции связи с нашим контроллером LoRaGen.

LoRa (сокращение от long range) — это метод модуляции с расширенным спектром, полученный на основе технологии ЛЧМ-сигнала с расширенным спектром (CSS). Устройства LoRa и беспроводная радиочастотная технология — это беспроводная платформа с большим радиусом действия и низким энергопотреблением, которая стала де-факто технологией для сетей Интернета вещей (IoT) во всем мире. Устройства LoRa позволяют использовать интеллектуальные приложения Интернета вещей, которые решают некоторые из самых серьезных проблем, стоящих перед нашей планетой: управление энергопотреблением, сокращение природных ресурсов, контроль загрязнения, эффективность инфраструктуры, предотвращение стихийных бедствий и многое другое.

Устройства LoRa накопили несколько сотен известных вариантов использования для умных городов, умных домов и зданий, умного сельского хозяйства, умных измерений, умных цепочек поставок и логистики и многого другого.

С помощью этой технологии мы создали связь между основным интеллектуальным контроллером V6 AutoGen для отправки и получения данных датчиков.

В результате сеть между устройствами обеспечивает возможность подключения к труднодоступным местам. Теперь контроллер генератора V6 AutoGen Auto start с WiFi + LoRa может отправлять или получать данные или показания датчиков от контроллера LoRaGen через беспроводную связь с низким энергопотреблением.

Правильно, беспроводная связь всего на 1 ватт! Со стандартной антенной с коэффициентом усиления 3,0 дБи контроллеры могут создавать локальную подключенную сеть с эффективным радиусом действия до 8 км / 5 миль.

Вот несколько кратких примеров получения данных на расстоянии с помощью LoRa:

Измерьте напряжение батарейного блока или проверьте наличие переменного напряжения электросети на большом расстоянии.
Проверьте глубину уровня воды в сборном баке в удаленном месте.
Прием аналогового сигнала от внешнего устройства или контроллера (доступно 3 аналоговых входа).
Измерьте температуру или влажность в теплице.
Отправить команды на включение / выключение реле на контроллере LoRaGen (доступно 2 релейных цифровых выхода).
Контролируйте клапаны давления на большом расстоянии… и т. Д.

Вся линейка контроллеров автозапуска AutoGen совместима с любым электрическим стартером. Микропроцессор управляет последовательностью автоматического пуска и останова, что, кроме того, делает его самым умным контроллером автоматического запуска генератора на рынке.Контроллер подключается через Wi-Fi, и с нашим приложением AutoGen для iOS и Android у вас есть некоторые из следующих ключевых функций:

Отслеживание напряжения батареи
Зарядный ток
Состояние работы генератора
Ручной запуск и остановка из любого места
Уведомления об ошибках, отправленные по электронной почте
Выберите ежедневные таймеры запуска и остановки
Выберите ежедневные тихие таймеры
График истории и возможность экспорта файла csv… плюс больше

Когда интеллектуальный контроллер V6 AutoGen обнаруживает низкий уровень заряда батареи или потерю мощности сети, он запускает ваш генератор.Пытается запуститься 3 раза. Если ваш генератор не может запуститься из-за механической неисправности, он переходит в состояние ошибки, и для устранения неисправности отправляется уведомление по электронной почте.

Во-первых, интеллектуальный контроллер V6 AutoGen постоянно контролирует напряжение батарейного блока или мощность сети. В результате он автоматически запустит ваш генератор, чтобы подзарядить ваши батареи или подать питание на ваши нагрузки. Во-вторых, когда батареи достигли 100% SOC или электросеть снова подключена к сети, генератор отключается.Таким образом, весь запуск и остановка вашего генератора автоматизированы, что дает вам душевное спокойствие. Всегда имейте силу, когда это необходимо!

Самым большим преимуществом всей линейки контроллеров генераторов AutoGen перед конкурентами является возможность обновления любого параметра по воздуху. Требуется изменение настроек, возможно, дополнительная функция, такая как считывание определенного датчика или управление нагрузкой с помощью реле? Сделано легко. Никакой другой контроллер генератора с автоматическим запуском на рынке не может сравниться с гибкостью AutoGen.

Идеальная система резервного копирования для автономных, солнечных, ветровых, телекоммуникационных, лодок, жилых автофургонов, караванов и т. Д.

Контроллер автоматического запуска генератора V2 AutoGen. Самый умный контроллер автоматического запуска генератора на рынке!

Контроллеры автоматического запуска генератора V2 AutoGen — самые совершенные контроллеры на сегодняшний день. Запускайте и останавливайте свой генератор из любого места, кроме того, вы можете контролировать напряжение аккумуляторной батареи, подключение к сети, состояние работы генератора, уведомления об ошибках и многое другое.

Легко устанавливается на любой электростартер, бензиновый или дизельный генератор. В сочетании с ATS вам больше не нужно беспокоиться о перебоях в подаче электроэнергии.

V2 AutoGen — это контроллер автоматического запуска генератора , который автоматизирует процесс запуска любого генератора.

Наша новейшая модель, V4 AutoGen , является самым умным генератором зарядного устройства постоянного тока на рынке и доступна для блоков батарей 12 В, 24 В и 48 В. Он постоянно контролирует напряжение вашей батареи и автоматически начинает заряжать батареи, когда они становятся слишком низкими.

Самый умный, быстрый и эффективный способ зарядки аккумуляторных батарей.

Приведенный в действие бензиновым двигателем мощностью 6,5 л.с. и высококачественным генератором переменного тока с постоянным магнитом на заднем заземлении, в сочетании с нашей технологией управления вы получаете идеальное автоматизированное решение для резервного копирования аккумуляторных батарей. Контролируйте и управляйте V4 AutoGen из любого места с помощью приложения AutoGen, доступного для смартфонов iOS и Android.

Генератор с автоматическим запуском

V4 AutoGen 48v 63amp DC Charger Generator

Самый умный генератор зарядного устройства постоянного тока на сегодняшний день.

С гордостью представляю нашу новейшую модель — зарядное устройство для генератора постоянного тока V4 AutoGen 48 В 63 А. Способен заряжать аккумуляторные батареи 48 В при 63 А и пиковой нагрузке 100 А. Оснащен нашими контроллерами V4, автоматическим запуском и остановкой, мобильным приложением через Wi-Fi, отображением напряжения батареи, зарядного тока, состояния работы генератора, графиком истории, программируемым пользователем таймером запуска, ручным запуском и остановкой из любой точки мира. Уведомления об ошибках отправляются по электронной почте.

Купить генератор автозапуска или контроллеры можно здесь.

Тестирование генератора постоянного тока 48 В V5 AutoGen

Следите за обновлениями V5 AutoGen. Высокая производительность при малом форм-факторе.

V2 AutoGen, 12 В, генератор постоянного тока, 120 ампер

Идеальный резервный генератор постоянного тока с зарядным устройством постоянного тока для небольших и средних автономных установок. V2 AutoGen имеет функцию автоматического запуска и остановки, определяя низкий уровень заряда батареи.

Посмотреть видео о нашей первой модели в действии можно здесь.

Установка контроллера автогена V2 на электростартерном генераторе

Автоген V2 с автоматическим запуском и остановкой для зарядки батарейного блока

КАК ПОДКЛЮЧИТЬ портативный генератор к ДОМУ с помощью автоматического переключателя?

На чем может работать генератор мощностью 7500 Вт? (Amazon)

Как подключить портативный генератор к дому с помощью безобрывного переключателя? Ты можешь сделать это? Стоит ли нанять профессионала? Какие риски? Владение портативным генератором имеет много преимуществ, но подключение его к дому может быть разумным решением, если вы покупаете правильный генератор, например, модель на 50 А, которая обладает наибольшей гибкостью.

Здесь мы покрываем большую территорию, в том числе, какие переключатели подходят.

Как ПОДКЛЮЧИТЬСЯ —

Переносной генератор в дом с переключателем

Генератор может быть важным фактором при планировании готовности к чрезвычайным ситуациям. Помните, когда в последний раз отключили электричество? Ваше немедленное решение было использовать переносной генератор в гараже. Это было беспорядочное решение с удлинителями по всему полу, единственным освещением обеспечивали настольные лампы.Итак, вы решили подключить к дому переносной генератор с помощью безобрывного переключателя. Подключение портативного генератора к дому с помощью безобрывного переключателя предоставит вам удобный и безопасный способ использования генератора в аварийной ситуации.

Чтобы помочь вам, эта статья объяснит вам, как подключить портативный генератор к вашему дому с помощью безобрывного переключателя.

Действительно, автоматический переключатель, такой как Pro / Tran 2 или EmerGen Switch, предлагает лучшее и самое безопасное решение для подключения генератора к дому.С помощью безобрывного переключателя легко подключить домашнее питание к генератору. По мере прохождения статьи мы рассмотрим способы использования передаточного переключателя с генератором, а также обсудим некоторые передаточные переключатели и портативные генераторы, которые вы можете рассмотреть. Также мы поможем вам выбрать генератор, который будет соответствовать вашим потребностям. Если у вас уже есть генератор, мы предоставим вам инструкции, которые помогут вам использовать генератор полностью, не перегружая его.

Посмотрите это превосходное ВИДЕО из этого старого дома

Что такое переключатель передачи и как он работает?

Во время отключения электроэнергии передаточный переключатель обеспечит безопасное использование энергии генератора через существующую электропроводку в доме.Электропроводка в доме будет подавать электроэнергию на все розетки и точки освещения, поэтому она обеспечивает удобный способ подключения единственной розетки от генератора к дому. Однако вам необходимо установить безобрывный переключатель рядом с коробкой выключателя, чтобы безопасно и удобно переносить домашнюю проводку от электросети к генератору.

Передаточный переключатель на самом деле не переключатель как таковой, а скорее панель переключателя, установленная рядом с вашей домашней электрической панелью. Вы подключаете домашние автоматические выключатели к цепям безобрывного переключателя.Также снаружи дома устанавливается удобная розетка для подключения генератора. Когда электричество отключается, вы подключаете генератор к внешней розетке и запускаете генератор, затем заходите внутрь и с помощью безобрывного переключателя переключаете домашнюю проводку на генератор.

▶ Полная панель> 50 А : DuroMax XP12000EH: 12 кВт макс. / 9,5 кВт Запуск генератора

Exceptional Value 12 кВт. Высокая степень удовлетворенности клиентов. ( Amazon )

Передаточный переключатель обеспечивает безопасное переключение, сначала отключая электроснабжение от дома, а затем подключая генератор к дому.Обратное верно и при обратном переключении на электроснабжение. Это важный шаг в передаче энергии, при передаче энергии генератору возможно, что электроэнергия будет восстановлена к тому моменту, когда вы запустите генератор и подключите его к дому.

Если перед включением безобрывный переключатель не разорвал цепь, возможно, оба источника питания подключены к одной и той же цепи одновременно. Когда это произойдет, сработают автоматические выключатели дома и выключатели генератора.Не считая искр и звука срабатывания, ничего не будет повреждено, но для того, чтобы сделать это работоспособным решением, вам придется отключить автоматические выключатели перед переключением. Переключатель включения перед размыканием предотвращает такие несчастные случаи и неудобства. Вы можете безопасно передавать электроэнергию, даже если есть и электросеть, и мощность генератора.

Постоянный резервный генератор всегда доступен в качестве опции

Передаточные переключатели, которые мы будем обсуждать, работают вручную.Это потому, что мы сосредоточились на подключении портативного генератора к домашней электропроводке. Автоматические переключатели передачи используются в случаях, когда установлен постоянный резервный генератор. Они автоматически подключат генератор во время отключения электроэнергии. В этом случае генератор должен запускаться автоматически и во время работы подает электроэнергию на автоматический переключатель резерва с приводом от двигателя, который передает мощность. Это удобный, но затратный способ. Мы обсуждали это в статье и обзоре — Лучший домашний генератор | Полное руководство по покупке домашнего генератора, которое мы сделали 28 МАЯ 2017 года.

Однако автоматические переключатели не могут использоваться для подключения портативного генератора к дому. Вы хотите свободно перемещать портативный генератор, используя его где и когда необходимо. Вы же не хотите, чтобы он был привязан к дому постоянно. Поэтому, когда возникает необходимость, вам понадобится ручной выключатель, который вы используете для перевода дома на свой генератор.

Ручные переключатели резерва имеют несколько переключателей, которые вы используете для переключения домашней вспомогательной цепи на генератор. Эта настройка позволяет подключать только необходимые цепи, тем самым ограничивая нагрузку на генератор.Переключение одной цепи за раз защищает генератор от внезапной полной нагрузки за счет постепенного увеличения нагрузки при переключении.

Лицензированный электрик или квалифицированный специалист легко установит автоматический переключатель и подтвердит его использование.

▶ Champion 100111 > Электропитание всего дома: Генератор мощностью 12 000 Вт

Стоит ли устанавливать автоматический переключатель самостоятельно или нанимать профессионала?

Я уже упоминал, что квалифицированный специалист легко устанавливает безобрывный переключатель, и возникает вопрос: возможно ли или желательно сделать это самостоятельно? Что ж, если вы грамотный разнорабочий и знаете, как выбрать, какие подсхемы будет запитывать генератор при отключении электроэнергии.Вы также понимаете соединение с плавающей нейтралью, балансировку нагрузки и то, что такое скачки напряжения. Кроме того, вы знаете разницу между цепями 240 В и 120 В; тогда вы, вероятно, сможете попробовать установку, но лучше доверить это профессионалу.

Неправильная установка безобрывного переключателя может привести к повреждению или травме в результате поражения электрическим током или пожара. Квалифицированный электрик должен выполнить установку в соответствии со всеми применимыми электротехническими нормами и правилами в вашем регионе. Если вы решите сделать это самостоятельно; Руководства по установке для переключателей Pro / Tran 2 или EmerGen Switch будут ценным подспорьем.В целях безопасности и защиты вашей страховки убедитесь, что она сертифицирована, когда закончите.

ВИДЕО | Как установить ручной переключатель для портативного генератора

Что такое коробка выключателя или домашняя электрическая панель?

Электрическая панель используется для безопасного перераспределения поступающей электроэнергии от вашей электрической компании по всему дому с помощью подсхем.

Электрическая панель также называется коробкой выключателя, потому что она оснащена предохранительными устройствами, известными как автоматические выключатели.Автоматические выключатели предназначены для отключения питания путем разрыва соединения, когда нагрузка, на которую воздействует этот автоматический выключатель, становится слишком большой.

Автоматические выключатели

Автоматический выключатель — это электрический выключатель, предназначенный для защиты электрической цепи. Он автоматически прерывает ток при обнаружении неисправности. Он был разработан как более удобная замена предохранителю. Он защищает цепь от повреждений, вызванных избыточным током, обычно в результате перегрузки или короткого замыкания.В отличие от предохранителя, который необходимо заменять при сгорании, автоматический выключатель можно вернуть в исходное положение для возобновления нормальной работы. Каждая цепь, снабжающая такие устройства, как освещение, плита, вентиляторы, насосы и т. Д., Имеет автоматический выключатель.

В США существует два основных типа стандартных выключателей:

Автоматические выключатели двух типов — однополюсные и двухполюсные.

Однополюсные выключатели имеют один выключатель. Большинство выключателей в коробке выключателей, вероятно, будут одиночными выключателями.Эти выключатели рассчитаны на 120 вольт и доступны от 5 до 20 ампер.

Двухполюсные выключатели обычно рассчитаны на ток от 15 до 125 ампер. Они выглядят как два переключателя, соединенных стяжкой или перемычкой на ручке и подключенных к 240 вольт. Двухполюсные выключатели используются в бытовых электроприборах, таких как печи, сушилки, кондиционеры и водонагреватели.

Выключатели специального назначения, такие как прерыватели цепи дугового замыкания (AFCI) и прерыватели цепи замыкания на землю (GFCI), также могут быть установлены для обеспечения дополнительной защиты от пожара (AFCI) и поражения электрическим током (GFCI).

Как выбрать правильный безобрывный переключатель?

Ручные безобрывные переключатели не все равны. Некоторые автоматические переключатели могут быть установлены внутри или снаружи дома, а некоторые могут использоваться только внутри. С выключателем, установленным снаружи дома, удобно подключить генератор и в то же время переключить цепь, прежде чем войти внутрь. Недостатком такой установки является то, что вам придется выходить на улицу, если сработает автоматический выключатель, а проблема находится внутри дома.Вы также должны учитывать погоду для наружной установки. Свес на крыше должен защищать внешний выключатель от снега зимой. Это также защитит вас от простоя под дождем при подключении генератора и переключении выключателей, что не является хорошей перспективой при работе с электричеством!

Бывают ли автоматические переключатели разных размеров?

Еще одно соображение заключается в том, что не все дома равны. Из-за этого производители безобрывных переключателей предлагают более одной модели, чтобы обслуживать дома, например, с 4, 6 или 10 цепями.В центре нагрузки автоматические выключатели защищают подсхемы в случае отказа или короткого замыкания. При передаче этих цепей на генератор используется другой набор автоматических выключателей для защиты генератора. Другой тип переключателя используется для подключения домашних автоматических выключателей к генератору. Недостатком является то, что весь дом переведен на генератор — большинство портативных генераторов не могут поддерживать весь дом.

А как насчет мощности в ваттах и кВА?

Имеет ли передаточный переключатель мощность в ваттах? Да, вы должны сопоставить номинальную мощность генератора в ваттах с номинальной мощностью автоматического выключателя и, следовательно, мощностью нагрузки каждой цепи в вашем доме.Если у вас уже есть генератор, вы должны учитывать номинальную мощность генератора при выборе цепей, которые вы хотите подключить к нему. С другой стороны, если вам нужно купить генератор, вы можете подобрать его в соответствии с требованиями вашей домашней электросети. Мы обсудим это позже в этой статье, так что продолжайте читать.

Определите тип вилки генератора

Если у вас уже есть генератор, вы должны определить, какой тип разъемов у него есть. Вам нужно подключить дом только к генератору с большой круглой вилкой, как на картинке.

Этот тип подключения обеспечивает 220 В в соответствии со стандартом США и, следовательно, может питать обе стороны вашей коробки выключателя. Если этот тип разъема недоступен, вам, возможно, придется заменить генератор или проконсультироваться с квалифицированным электриком или профессионалом, чтобы определить, возможно ли составить план.

Что такое коробка подачи питания? Power

Коробка подачи мощности монтируется снаружи стены. Удлинитель от генератора вставляется в эту коробку. Это удобная точка подключения в месте, где он не слишком подвержен воздействию элементов, рядом с гладкой плоской поверхностью, на которой может стоять генератор.Не поддавайтесь соблазну установить его в гараже или другом закрытом помещении, генератор будет работать поблизости, и вы не хотите, чтобы все эти опасные пары и выхлопные газы оставались в ловушке в помещении. Разместите генератор там, где циркулирует много воздуха, и где шум работающего генератора не будет мешать благополучию соседей.

Как использовать генератор, подключенный к безобрывному переключателю?

Сначала вы выходите на улицу, достаете генератор и готово.Затем вы подключаете шнур питания к генератору и к розетке питания. Только после этого вы можете запустить его и дать ему поработать некоторое время, пока он не достигнет своей рабочей температуры. Когда генератор работает и подключен к дому, вы возвращаетесь в помещение, чтобы передать электрические цепи дома генератору — по одной.

Вы используете набор переключателей на безобрывном переключателе, чтобы переключить соединение с электросети на мощность генератора; на каждый выключатель установлен автоматический выключатель. На некоторых моделях предусмотрены два ваттметра для облегчения передачи.Обычно вы используете переключатель, который сначала включает свет, чтобы вы могли видеть, что делаете, а затем подключаете другие цепи, которые вы выбрали во время установки.

Генератор какого размера вам нужен для питания вашего дома?

Во многом это зависит от того, сколько вы готовы потратить на портативный генератор. Это также будет ограничено тем, насколько портативным вы хотите, чтобы ваш генератор был. Чем больше становится устройство, тем оно тяжелее и, следовательно, становится менее портативным и сложным для перемещения.К сожалению, это цена, которую вы платите за большую мощность. Более крупные агрегаты также дороже, шумнее и потребляют больше газа. Все это означает, что вам нужно уравновесить вещи, но не беспокойтесь; мы будем сопровождать вас на всем пути. В обзорах генераторов, которые мы регулярно проводим, мы также выбираем лучшие генераторы для данной задачи.

Westinghouse WGen7500 | Хорошо спроектированное аварийное резервное копирование (обзор)

Чтобы выбрать, какой генератор вам нужен, вы должны решить, какие домашние цепи он должен запитать во время отключения электроэнергии.Рекомендуемые схемы включают каминный вентилятор или вентилятор печи (только для газа или топлива) зимой, отстойный насос, если он вам нужен, холодильник может нуждаться в электроэнергии, если отключение занимает больше суток, и то же самое относится к морозильной камере одна цепь кухонного прибора и одна или несколько цепей освещения. Обычно небольшой ИБП, подключенный к тому же источнику питания, поддерживает маршрутизатор Wi-Fi, зарядные устройства для сотовых телефонов, компьютер и, возможно, телевизор.

Однако выбор остается за вами. Если вы живете в районе с мягким климатом, вы, вероятно, предпочтете подключить свет, сигнализацию и устройство открывания гаражных ворот.Учитывая, что перебои в подаче электроэнергии могут длиться дольше суток, вы можете почувствовать необходимость подключить холодильник или морозильник, отстойник и плазменный телевизор.

Но небо — не предел. Ваш выбор будет ограничен номинальной мощностью вашего генератора. Производители генераторов предоставляют таблицы конфигурации, которые можно использовать для иллюстрации дилеммы. Мы выбрали только пару приборов и немного освещения. Даже в этом случае мы потребляем 4495 Вт с колоссальными 5700 Вт, необходимыми при запуске, если все устройства запускаются вместе.Вы также заметите, что настоящим виновником здесь является морозильная камера, и мы должны помнить, что она постоянно включается и выключается. Следовательно, в этой настройке вам нужно будет предусмотреть генератор мощностью 5700 Вт. Уже не так дешево, и цены резко растут по мере роста мощности.

Было выбрано следующее оборудование:

Два холодильника или морозильника: 800 Вт каждый с начальной мощностью 2300 Вт каждый
Один механизм открывания двери гаража мощностью 1/4 л.с.: 550 Вт каждый с начальной мощностью 1100 Вт каждая
Пять лампочек (Лампа накаливания): 60 Вт каждая
Пять лампочек (светодиодных): 9 Вт каждая
Десять лампочек (КЛЛ): 15 Вт каждая
Один радиоприемник: 10 Вт
Один телевизор: 300 Вт
Один фен для волос : 1500 Вт

Также имейте в виду, что генератор должен иметь большую круглую вилку для подключения к дому.

Как убедиться, что генератор готов в нужный момент?

Чтобы генератор был готов, когда он вам понадобится, вам придется проделать некоторую работу. Важно выполнять следующие шаги не реже одного раза в месяц, чтобы поддерживать генератор в пиковом рабочем состоянии и держать себя и свою семью в гармонии с использованием переключателя.

Тренировка генераторной установки отгоняет влагу, повторно смазывает двигатель, заменяет несвежее топливо и удаляет оксиды с электрических контактов.В результате улучшается запуск, повышается надежность работы и увеличивается срок службы двигателя.
Держите топливный бак наполненным свежим топливом, доливайте его после каждой проверки.
Если генератор необходимо поставить на хранение и не использовать более месяца, заблокируйте карбюратор и слейте его. Не забудьте снова открыть шестеренку при запуске генератора.
При регулярной работе генератора автоматическая система зарядки аккумулятора на двигателе будет поддерживать заряд аккумулятора.
С установленным безобрывным переключателем нет необходимости отключать какие-либо цепи в центре нагрузки (домашняя электрическая панель) при подаче питания на генератор.Даже когда электросеть работает нормально, двойное действие переключателей предотвращает подачу энергии от генератора к электросети и предотвращает попадание электроэнергии от электросети к генератору.

Лучшие автоматические переключатели для подключения генератора к дому

Мы рассматриваем безобрывные переключатели от двух производителей, которые можно использовать для подключения генератора к дому. В первую очередь следует обсудить очень гибкий ассортимент автоматических переключателей от Reliance Controls Corporation. Второе обсуждение сосредоточено на двух автоматических переключателях от Connecticut Electric.

Reliance Controls Corporation Реверсивные переключатели Pro / Tran и Pro / Tran-2

На наш взгляд, лучшими безобрывными переключателями являются переключатели Pro / Tran и Pro / Tran-2, поставляемые Reliance Controls Corporation.Эти комплекты ручных переключателей Reliance Controls разработаны для быстрой установки в жилых и коммерческих помещениях. Я рассмотрю одну из моделей, модель 31410CRK Pro / Tran, а затем сравню ее с моделью 310CRK Pro / Tran-2. Pro / Tran-2 — это модельный ряд нового поколения этого популярного переключателя. В настоящее время обе модели доступны в Интернете на Amazon.

Reliance Controls Corporation предлагает широкий ассортимент автоматических переключателей. Линейка Pro / Tran насчитывает 19 моделей, а серия Pro / Tran 2 — 22 модели.Все модели поставляются в комплекте с заводскими выключателями и автоматическими выключателями, а также 16-дюймовым гибким кабелепроводом, который легко присоединяется к выбивному отверстию в центре нагрузки (коробке выключателя).

Веб-сайт Reliance Controls Corporation легко найти и предлагает подробные спецификации для всех моделей и полное руководство по установке для загрузки. Имея такой широкий выбор моделей, вы можете купить переключатель, который точно соответствует вашим потребностям. На своем веб-сайте они предлагают руководство по выбору продуктов, которое упрощает выбор нужного переключателя.

Pro / Tran 31410CRK kit

(генератор мощностью до 7,5 кВт)

Все, что вам нужно для подключения генератора к дому.

Характеристики:

Комплект включает предварительно смонтированный десятиконтурный переключатель 31410C, шнур питания PC3010 (10 футов, 10 AWG, концы L14-30), входную коробку питания из окрашенной стали PB30 для наружного применения, проволочные гайки и L14- 20 вилок для розеток генератора на 20 А
Удобный комплект для вашего безобрывного переключателя, схемы и нескольких проводов для жилых и коммерческих приложений
cUL1008 внесен в список и поставляется с 5-летней гарантией на продукт

Обзор

Комплект автоматического переключателя 31410CRK разработан для быстрой установки в жилых и коммерческих помещениях.Гибкая 18-дюймовая трубка легко крепится к центру нагрузки, и все провода четко промаркированы. Просто выберите домашние электрические цепи, необходимые в аварийной ситуации, и подключите их к проводам Pro / Tran.

Реверсивные переключатели Pro / Tran имеют прочный стальной корпус с порошковым покрытием. Это гарантирует отсутствие ржавчины.

ВИДЕО | Как установить переключатель Reliance Pro / Tran

В Pro / Tran 31410CRK используются двухпозиционные тумблеры «выключить перед включением», чтобы убедиться, что цепи не могут подключить генератор к электросети.Это означает, что он отключит сетевое питание перед подключением к генератору, чтобы сделать любое переключение безопасным и удобным.

Поставляется с комбинацией из шести заглушек на 1/2 и 3/4 дюйма для прокладки проводов. Восстанавливаемые автоматические выключатели с номинальным током устанавливаются для каждой цепи для защиты генератора от перегрузок. Эта модель оснащена эксклюзивными ваттметрами Reliance. Это позволяет легко сбалансировать нагрузку при переключении домашних цепей на генератор.

В комплект 31410CRK входят: один предварительно смонтированный переключатель 31410C с десятью цепями, шнур питания PC3010 для подключения генератора к входной коробке внешнего источника питания (10 футов, 10 AWG, концы L14-30).В комплект также входит коробка подачи питания из окрашенной стали PB30 для наружной установки для удобного подключения генератора к внутреннему безобрывному переключателю. Также в комплект входят гайки для фитинга и вилка L14-20 с наружной резьбой для выходов генератора на 20A.

Этот безобрывный переключатель разработан для генератора максимальной мощностью 7500 Вт. Он предназначен для использования с однофазными установками. На заводе-изготовителе он подключен к десяти цепям, каждая из которых оснащена безобрывным переключателем и сбрасываемым автоматическим выключателем с номинальным током ответвления. Шесть автоматических выключателей — это однополюсные автоматические выключатели 15 AMP, а четыре — однополюсные выключатели 20 AMP.

Все 10 цепей можно использовать как однополюсные цепи 125 В переменного тока. Другая конфигурация может использовать некоторые переключатели, соединенные мостом и подключенные для подачи 250 В переменного тока максимум до 5 цепей. Типичная конфигурация может быть с 6 однополюсными цепями 125 В переменного тока и 2 двухполюсными цепями 250 В переменного тока. Это дает вам необходимую гибкость при адаптации безобрывного переключателя к вашим индивидуальным потребностям.

В чем разница между Pro / Tran 31410CRK и Pro / Tran 2 310CRK?

Reliance Controls Pro / Tran 2 310CRK — это новое поколение коммутатора Pro / Tran 31410CRK .Как и все модели Pro / Tran 2, он одобрен для большинства марок 1-дюймовых сменных автоматических выключателей и легко перенастраивается в полевых условиях для нескольких двухполюсных цепей. Это означает, что передаточный переключатель имеет новый элегантный вид благодаря сменным автоматическим выключателям и обеспечивает полную гибкость при установке. Pro / Tran не предлагает такого уровня настройки из-за используемых автоматических выключателей.

Десятиконтурный переключатель. Для генераторов до 7500Вт. (Amazon)

Серия Pro / Tran 2 полностью соответствует всем нормам и кодам.Он внесен в список UL по стандарту UL 1008 и подходит для использования в соответствии со статьей 702 Национального электротехнического кодекса ANSI / NFPA 70.

Автоматические переключатели Pro / Tran 2 могут поддерживать работающий генератор мощностью от 1875 Вт до 12500 Вт максимум. .

Все, кроме небольшой модели с четырьмя цепями (R104B Pro / Tran 2), имеют ваттметры с цветовой кодировкой, чтобы помочь сбалансировать и управлять нагрузкой генератора. Эти измерители позволяют вам наблюдать за нагрузкой, которую вы снимаете с генератора. и исключить возможность отключения автоматических выключателей генератора.

Шесть моделей могут быть установлены на открытом воздухе и включают 4-, 6- и 10-контурные модели, а шестнадцать предназначены для установки внутри помещений. Внутренние автоматические выключатели могут быть установлены на поверхности, что придаст аккуратный вид стене. У вас не будет неприглядной установки в вашем доме. Вместо этого это будет аккуратная и профессионально выглядящая установка.

Реверсивные переключатели Reliance Pro / Tran 2 для установки вне помещений (NEMA 3R) идеально подходят для установки вне помещений в жилых и коммерческих помещениях.Стальной шкаф покрыт порошковой краской, дверца с замком с ключом и ключи плотно закрываются прокладками. Он имеет установленную на заводе розетку для подключения питания на дне для подключения к шнуру генератора.

Reliance Controls Corporation — производитель в США; как местная компания, они предлагают лучшую поддержку и гарантии. То, с чем не могут сравниться поставщики импортных моделей.

Коннектикут Электрик Выключатели EmerGen G2

Генератор мощностью до 7,5 кВт — с 10-контурным переключателем серии G2 на 30 А, водонепроницаемой входной коробкой генератора на 30 А и шнуром питания длиной 10 футов 30 А.

Может быть установлен внутри или снаружи.

Характеристики :

Для использования с любым портативным генератором, имеющим выходную мощность до 30 А, двухпозиционные кулисные переключатели NEMA L1430
полностью исключают возможность обратной подачи питания в электросеть или на генератор при отключении питания. восстановлено
2-х полюсные цепи позволяют использовать 240-вольтовые цепи — идеально подходят для применения в колодцах или отстойниках, если двухполюсная цепь не требуется, стяжку можно снять, чтобы учесть две однополюсные цепи
Может быть установлен внутри или снаружи — легко подключается к водонепроницаемой силовой коробке NEMA 3R (в комплекте).
Переключатель питания совместим со всеми центрами нагрузки и специально одобрен для Challenger, Cutler Hammer, GE, home line, Siemens, Square D и центров нагрузки Westinghouse
Также включает 10 футов.Комплект шнура питания на 30 А и дополнительный штекерный конец шнура на 20 А (для использования с генератором на выходе на 20 А)

Connecticut Electric поставляет только два переключателя включения генератора серии EmerGen «G2». Коммутаторы EmerGen G2 включают модель 10-7501G2; с десятью цепями и модель 6-7501G2 с шестью цепями. Обе модели рассчитаны на максимум 30 А (7200 Вт).

Стандартные аксессуары, поставляемые с безобрывным переключателем EmerGen G2, включают водонепроницаемую входную коробку генератора на 30 А и шнур питания длиной 10 футов 30 А для подключения генератора к входной коробке.Эти автоматические переключатели рассчитаны на работу с генератором мощностью до 7,5 кВт (7500 Вт).

Важным ограничением EmerGen является то, что он НЕ МОЖЕТ ОБРАТИТЬ ЛЮБЫЕ ЦЕПИ БОЛЕЕ 20А.

Технические характеристики двух моделей

Номер модели 6-7501G2 : (с EmerGen EGS107501G2KIT)

Максимальные комбинированные нагрузки при 250 В переменного тока: 30 А
Всего цепей: 6
Количество цепей на 15 А: 4
Количество цепей 20 А: 2

Номер модели 10-7501G2 : (с EmerGen EGS107501G2KIT)

Максимальные комбинированные нагрузки при 250 В переменного тока: 30 А
Всего цепей: 10
Количество 15 А Цепей: 6
Количество цепей на 20 А: 4

Стальной шкаф имеет порошковое покрытие с дверцей, которая плотно закрывается с помощью прокладок.Дверь оснащена центральным замком, который удерживает ее закрытой. Его можно установить на открытом воздухе или в помещении. При установке внутри помещения его можно установить заподлицо со стеной с помощью дополнительного набора для скрытой крышки FC-657 (шесть контуров) или FC-1075 (10 контуров).

Эти аварийные выключатели рассчитаны на работу при напряжении 240 В и оснащены стяжкой для ручки. Ручка-стяжка связывает два переключателя цепи вместе для обеспечения цепей 240 В в следующих положениях:

Модель 6-7501G2; Схемы C&D
Модель 10-7501G2; Схемы D&I и Схемы E&J

Connecticut Electric — производитель в Андерсоне, штат Индиана.

Лучшие модели генераторов для подключения к безобрывному переключателю

В нашем обзоре Лучший домашний генератор | В Полном руководстве по покупке бытовых генераторов, которое мы подготовили 28 МАЯ 2017 г., мы обсудили ряд резервных генераторов, которые можно подключить к дому с помощью безобрывного переключателя. В этой статье мы различали резервные (стационарные) и портативные генераторы для домашнего использования.

В этом обзоре мы рассмотрим только два генератора: Westinghouse WGen7500 (7500 Вт) и DuroMax XP12000EH (12000 Вт).

Поскольку портативные генераторы в любом случае не могут обеспечить весь дом, вы можете использовать свой нынешний портативный генератор, совместимый с передаточным переключателем, и ограничить количество цепей и устройств, которые вы можете использовать в чрезвычайной ситуации. Однако, если вы решите обновить или вам нужно его купить, следующий обзор будет ценным подспорьем в выборе лучшего генератора для подключения к дому.

Генератор DuroMax XP12000EH

12 кВт. Прочтите наш подробный обзор XP12000EH.

Технология DuroMax MX2.

Характеристики :

Двухтопливная технология позволяет генератору работать на пропане или газе
Усиленная рама с четырехточечными полностью изолированными креплениями двигателя для плавной бесшумной работы
Панель полного питания с индикатором уровня масла, вольтметром, схемой выключатель и розетки
Время работы на бензине при максимальной мощности 50%: 10 часов. Время работы на пропане при максимальной мощности 50%: 20 часов. (Стандартный размер бака для барбекю)
Низкое отключение масла защищает двигатель.Тихий глушитель снижает шум двигателя.

Обзор

DuroMax XP12000EH — это высококачественный генератор высокой мощности для дома, бизнеса или отдыха. Эта машина обеспечивает пиковую мощность 12000 Вт и без проблем проработает весь день при постоянной мощности 9500 Вт. Он полностью способен обеспечить пусковой ток, необходимый для большинства устройств. Эта машина лучше всего подходит для переключателя Pro / Tran 2 мощностью 12 кВт, который может обрабатывать 4, 6 и 10 цепей в доме.

DuroMax — это калифорнийская компания, которая, как местный производитель в США, соответствует стандартам ETL и MTL.

DuroMax XP12000EH — двухтопливный генератор, что означает, что он может работать как на газе, так и на пропане. Возможность использования двух видов топлива дает то преимущество, что он может работать на газе, когда он доступен, а когда он заканчивается, вы можете взять баллон с пропаном из зоны барбекю и использовать его. Производитель заявляет об отличном времени работы на пропане, которое намного превышает время работы на газе.Что касается соотношения цены и качества и универсальности, то марка DuroMax является наиболее рентабельной.

Он оснащен двигателем с верхним расположением клапанов (OHV) мощностью 18 л.с. 457 CC, который легко справляется с нагрузками высокой мощности. Его можно использовать для питания большей части вашего дома или кемпинга на колесах, и он может поддерживать работу оборудования на строительной площадке в течение всего дня. Он оснащен защитой от низкого уровня масла, чтобы двигатель не работал с низким уровнем масла и не повредил себя.

Вы можете использовать одновременно 120 и 240 вольт или только 120 вольт при полной мощности.

DuroMax XP12000EH имеет регуляторы переменного и постоянного тока для обеспечения стабильного питания 120/240 В в вашем доме, которое не будет повышаться или понижаться при изменении нагрузки. Он может выдерживать пусковую нагрузку устройства 12 000 Вт и может непрерывно работать от 9500 Вт.

Искрогаситель в шумопоглощающем глушителе позволяет использовать его в национальных парках США, гарантируя, что ваше устройство останется безопасным и в отличном рабочем состоянии.

Для большой машины он относительно тих на 72 дБ. Это тише, чем у большинства генераторов в своем классе, поэтому соседей не расстроит.Легко заводится и работает с электрическим пуском и пуском с обратной стороны.

Он также имеет защиту от перегрузки по току:

DuroMax XP12000EH имеет главный автоматический выключатель перегрузки и индивидуальные автоматические выключатели для каждой розетки. Это предотвращает любые повреждения, вызванные перегрузкой цепи или коротким замыканием. Автоматические выключатели можно сбросить после устранения перегрузки по мощности.

Превосходное качество сборки

DuroMax XP12000EH изготовлен в США из материалов высочайшего качества и соответствует самым строгим стандартам контроля качества.Двигатель установлен с использованием четырехточечных резиновых опор для обеспечения плавности хода, что снижает вибрацию и шум даже в самых тяжелых условиях работы.

Легко транспортировать, несмотря на свой вес

DuroMax XP12000EH поставляется в комплекте с транспортным комплектом, который включает 10-дюймовые резиновые колеса и ручки для удобства переноски.

Легкий запуск

DuroMax XP12000EH оснащен электростартером, поэтому он легко запускается при повороте ключа.Вы все равно можете запустить его, если батарея разряжена, потому что в ней остается стартер. Для вашего спокойствия машина заряжает аккумулятор при работающем генераторе.

Прочтите наш исчерпывающий обзор DuroMax XP12000EH.

Westinghouse WGEN7500

Очень популярный генератор в 2021 году:

Характеристики :

7500 Рабочих ватт и 9500 пиковых ватт; Дистанционный запуск с включенным брелоком, электрическим и возвратным пуском; 6.6-галлонный топливный бак с указателем уровня топлива; 10 часов работы при 50% нагрузке.
Особенности: два GFCI (прерыватель цепи замыкания на землю) бытовая дуплексная розетка 5-20R 120 В и одна розетка L14-30R 120/240 В с поворотным замком; Все розетки имеют резиновые крышки для дополнительной безопасности
Plug-and-Play: поставляется с брелоком дистанционного запуска, зарядным устройством 12 В, маслом, масляной воронкой, набором инструментов и руководством пользователя, которое поможет вам начать работу прямо из розетки. Коробка (требуется минимальная сборка)
Приведено в действие 4-тактным двигателем Westinghouse с верхним расположением цилиндров 420 куб. Поддерживается 3-летней ограниченной гарантией; Общенациональная сеть обслуживания и поддержки клиентов.

Обзор

Westinghouse WGen7500 обеспечивает рабочую мощность 7500 Вт и пиковую пусковую мощность 9500 Вт. Это отлично подходит для подключения генератора к дому. При мощности 7500 Вт он справится с большинством домашних цепей. Westinghouse Wgen7500 подходит для коммутаторов Connecticut Electric EmerGen G2, которые могут обрабатывать до 7,5 кВт.

Генераторы Westinghouse Wgen имеют трехлетнюю гарантию, которая показывает, насколько компания Westinghouse доверяет своей продукции.Компания Westinghouse Electric была основана в 1886 году, а название Westinghouse стало нарицательным в США. Многолетняя репутация компании неоднократно приносила им место в учебниках истории.

Westinghouse Wgen7500 оснащен двигателем объемом 420 куб. См с верхним расположением клапанов и чугунной гильзой. Этот двигатель работает до 10 часов на одном баке, поэтому нет необходимости постоянно заправлять бак. Двигатель запускается с помощью удобной кнопки, а также запускается дистанционно. Двигатели Westinghouse соответствуют требованиям EPA, CSA и CARB.Они оснащены системой отключения при низком уровне масла, чтобы защитить двигатель от ситуаций с низким уровнем масла, которые могут привести к его разрушению.

Этот двигатель достаточно мощный, чтобы с легкостью управлять генератором 7,5 кВт. При использовании переключателей EmerGen G2 с этим генератором необходимо тщательно выбирать нагрузку схемы во время переключения. Если вы не будете осторожны, выключатель на 30 А сработает, потому что машина может подавать больше, чем может выдержать выключатель. При использовании с переключателями Pro / Tran 2 ограничение 30 А снимается, и можно использовать полную мощность машины.

Эта машина имеет хорошо продуманную панель и закрытые розетки. Дуплексные бытовые розетки 2 X 5-20R 120 В GFCI дают вам несколько розеток для питания ваших предметов на строительной площадке или в кемпинге. Поставляется розетка L14-30 для подключения генератора к безобрывному переключателю. Он также имеет цифровой выходной дисплей, на котором отображаются значения напряжения, частоты и часов. . Измеритель

VFT контролирует: вольт, частоту, срок службы. (Amazon)

Все цепи защищены от перегрузки автоматическими выключателями, которые могут быть сброшены при снятии условия перегрузки.

Westinghouse Wgen7500 поставляется с зарядным устройством для аккумулятора на 12 В, маслом, масляной воронкой, набором инструментов и руководством пользователя, чтобы сделать его использование приятным. Трехлетняя гарантия дает вам необходимую уверенность. Вы можете быть уверены, что изделие прослужит долго.

Важные факторы, которые следует учитывать при выборе генератора

К сожалению, модели мощностью 7,5 кВт (7500 Вт) и особенно 12 кВт (12000 Вт) не являются действительно портативными и скорее относятся к категории переносных генераторов из-за своего веса.Вы заметите, что устройства весят от 207 до 265 фунтов, это вес взрослого человека! При этом машины передвигаются на колесах и поэтому могут использоваться для выполнения различных задач по дому, на стройплощадке или во время отпуска. Колеса также позволяют легко перенести его из хранилища туда, где вы хотите установить его за пределами дома. Дополнительная мощность от тяжелых машин также делает его удобным при использовании электроинструментов.

Что означает соответствие стандарту CARB?

Наши друзья в Калифорнии должны убедиться, что их генераторы соответствуют требованиям CARB.Только один из рассмотренных здесь генераторов соответствует требованиям CARB.

CARB означает Калифорнийский совет по воздушным ресурсам. CARB — это агентство, которое занимается защитой окружающей среды, в частности, проблемами загрязнения воздуха. По этой причине генератор, используемый в Калифорнии, должен соответствовать правилам и нормам CARB. Портативный генератор Westinghouse 7500EC мощностью 7500 Вт соответствует требованиям CARB, а Duromax XP12000EH — нет. XP15000E мощностью 12000 Вт можно рассматривать при выборе модели Duromax, совместимой с CARB.Для подробного обсуждения этой темы прочтите нашу статью: Что соответствует стандарту CARB?

Как следует хранить генератор?

При хранении портативного генератора, работающего на газе, вам, вероятно, следует подумать о подходящем стабилизаторе топлива или быть готовым опорожнить машину. Хранение машины в течение 2 месяцев или более может привести к засорению топливопроводов и карбюратора. Это означает, что машина не запускается, и ее сначала необходимо очистить. Когда нет слива из топливопровода, как в случае с некоторыми портативными генераторами, я рекомендую вам отключить подачу топлива и поработать двигатель до полной остановки.Если установлен слив из топливопровода, слить воду из карбюратора будет намного проще. Не рекомендую опорожнять бак; внутренняя часть резервуара будет подвергаться воздействию влажной среды и может заржаветь внутри. Лучше продолжайте доливать его, чтобы он был готов, когда вам это нужно.

А как насчет чувствительного электронного оборудования?

Большинство неинверторных генераторов не рекомендуются для питания чувствительного электронного оборудования, такого как компьютеры, планшеты, мобильные телефоны или медицинские устройства, из-за присущей им неравномерной синусоидальной волны в источнике переменного тока от генератора. Общее гармоническое искажение (THD) — это измерение гармонического искажения, присутствующего в синусоиде. Для большинства этих приборов THD не должен превышать 5%. Об этом говорят только инверторные генераторы.

Большинство производителей не указывают THD генератора. Некоторые генераторы снижают напряжение при увеличении нагрузки. Вам следует подумать об использовании источника бесперебойного питания (ИБП) для этих чувствительных устройств при использовании его с неинверторным генератором.

При выборе генератора убедитесь, что он имеет автоматическое регулирование напряжения, как в машинах DuroMax и Westinghouse.Это обеспечивает надежный и точный контроль напряжения для требовательных приложений.

Где мне разместить генератор при его использовании?

Переносной генератор, используемый с безобрывным переключателем, должен работать вне любого здания и не должен использоваться под дождем или снегом. Также имейте в виду, что портативный генератор лучше всего работает, когда стоит на твердой земле. Большие генераторы также имеют тенденцию быть более шумными и могут раздражать вас и ваших соседей во время длительных отключений электроэнергии. Рассмотрите место подальше от окон и дверей, под навесом крыши и защищенное от скопления снега и дождя.

Как это:

Нравится Загрузка …

Вас также могут заинтересовать:

Magnum Контроллер автоматического запуска генератора MEAGSN: Automotive

Модуль автоматического запуска генератора Magnum Energy ME-AGS-N для сетевых версий, индикатор СОСТОЯНИЯ, кнопка ТЕСТ, клеммная колодка проводки, монтажный фланец, индикатор ГОТОВНОСТЬ, порт сетевого подключения, порт удаленного подключения

Представьте себе возможность весело провести день все время, зная, что ваше жилое пространство будет оставаться прохладным и комфортным, а ваши батареи будут оставаться заряженными и готовыми ко всем занятиям, составляющим повседневную жизнь.Magnum AGS совместим с большинством основных генераторов, включая Onan, Powertech, Generac, Westerbeke, Kohler, EPS, Northern Lights и большинством портативных генераторов с электрическим запуском

Основные характеристики

Индикатор СОСТОЯНИЯ: двухцветный (зеленый или красный) Светодиодный индикатор, который загорается, чтобы предоставить информацию о работе AGS
Кнопка TEST: кнопка мгновенного действия, которая позволяет проверить систему AGS на правильность подключения и работу генератора / запуска / остановки
Клеммная колодка для проводки: 8-портовая фрикционная посадка разъем, который питает AGS и соединяет провода запуска / остановки и контроля работы генератора
Монтажный фланец: используется для крепления AGS к полке или стене.Для крепления AGS
READY имеются четыре черных оксидных винта № 8 x 3/4 с полукруглой головкой и крестообразным шлицем. Индикатор READY: зеленый светодиодный индикатор, который загорается, сигнализируя о том, что AGS запитан.
NETWORK Соединительный порт: порт RJ14, обеспечивающий соединение. точка для сетевого коммуникационного кабеля
Порт удаленного подключения: порт RJ14, который обеспечивает точку подключения кабеля удаленного датчика температуры
Внутренние винты доступа: четыре винта с крестообразным шлицем # 6-32 x 3/8, которые необходимо удалить для доступа к постоянному току Входная перемычка и 4-позиционный DIP-переключатель

Технические характеристики

Выбираемая температура в кабине для genstart: 65-85 ° F
Выбираемое напряжение батареи для genstart: 10-12 VDC или 20-22 VDC
Выбираемое время работы генератора : 1-5 часов
Часы: Регулируемые 24-часовые часы

Как подключить генератор к дому

Переносной генератор — простой и недорогой вариант для хранения свет и приборы работают, когда в вашем доме нет электричества.

Есть два способа обеспечить питание вашего дома с помощью генератора :

Подключение приборов напрямую к генератору
Подключение генератора к электросети вашего дома

Первое решение — использование удлинителей для подключения ваших приборов к выносному генератору снаружи — это громоздко в лучшем случае . А во время продолжительных отключений нет возможности подключить домашнее освещение к генератору , поэтому вам придется полагаться на фонарики и лампы.

Подключение генератора к дому является более универсальным вариантом , поскольку вы можете использовать любую бытовую технику в своем доме, как обычно, при условии, что вы не превысите мощность вашего генератора. Все ваши электрические розетки и свет будут работать так же, как и до отключения электроэнергии.

Но портативные генераторы еще не готовы к подключению к электросети вашего дома .

Подключение генератора непосредственно к сетевой розетке называется обратным питанием.Это горячая тема, и многие люди хотят знать, безопасно ли подавать питание на генератор? Правда в том, что это может серьезно повредить электропроводку вашего дома и даже вызвать пожар. , если все сделано неправильно . Это также незаконно, поскольку подача электроэнергии в дом может привести к поражению электрическим током любого техника, работающего на линиях электропередач в другом месте сети.

СЕРЬЕЗНО — НИКОГДА НЕ КОРМИТЬ!

Вместо вам понадобится устройство, известное как передаточный переключатель , чтобы безопасно подключить генератор к дому.

Ознакомьтесь с нашим руководством по лучшим генераторам мощностью 10 000 Вт, если вы ищете хороший домашний генератор.

Использование безобрывного переключателя для подключения генератора к дому

Безобрывный переключатель — это электрическое управляющее устройство, которое вы устанавливаете непосредственно рядом с коробкой автоматического выключателя в вашем доме. Основное назначение безобрывного переключателя — отключить электрическую сеть вашего дома от общей электросети и включить ее в генератор. .

Другой вариант использования безобрывного переключателя — это , упрощающее управление питанием .Передаточный переключатель действует так же, как автоматический выключатель в вашем доме, позволяя загружать разные комнаты, розетки или приборы на разные вспомогательные выключатели. Вы определяете, какие розетки на каком вспомогательном выключателе установлены при установке безобрывного переключателя.

Для управления мощностью, потребляемой вашим генератором, все, что вам нужно сделать, это включить один выключатель, а другой выключить. Таким образом, вы можете держать весь дом подключенным к генератору, но потреблять электроэнергию только тогда, когда вам нужно использовать конкретный прибор.В конечном итоге это позволяет использовать портативный генератор меньшего размера для питания вашего дома.

Ручные и универсальные переключатели резерва

Обычно доступны два разных типа переключателей: ручной и универсальный.

Ручные переключатели работают так же, как и традиционный блок выключателя . Чтобы включить или выключить один набор бытовых приборов, просто переверните соответствующий выключатель.

Универсальные переключатели резерва автоматизируют этот процесс .Вы можете указать, какие розетки и приборы имеют приоритет, а автоматический переключатель будет автоматически включать и выключать автоматические выключатели, чтобы общая потребляемая мощность оставалась ниже максимальной номинальной нагрузки вашего генератора.

Универсальные автоматические переключатели также полезны, потому что они автоматически обнаруживают сбой в электросети и переключаются на генератор. Некоторые переключатели даже включают резервную батарею, которая может поддерживать работу приборов до тех пор, пока вы не включите генератор. Точно так же универсальные переключатели автоматически переключат ваш дом обратно на электрическую сеть, когда снова будет электричество.

Установка безобрывного переключателя

Установка безобрывного переключателя обычно выполняется опытным электриком , так как это связано с перемещением проводов, которые входят в плату автоматического выключателя вашего дома. Однако установка также может выполняться домовладельцами, имеющими некоторый опыт работы с электропроводкой, и большинство автоматических переключателей поставляются с четкими инструкциями по установке.

Самым важным шагом при установке безобрывного переключателя является определение того, какие цепи с вашей основной печатной платы будут перемещены на цепи безобрывного переключателя.Это определение будет зависеть от того, какие устройства вы хотите использовать во время отключения электроэнергии, и от размера вашего генератора. Если у вас есть универсальный переключатель резерва, вам также необходимо запрограммировать уровни приоритета для различных устройств.

Подключение генератора к дому

Вам понадобится специальный шнур для подключения генератора к безобрывному переключателю . Этот шнур подключается к розетке на генераторе и к входу на безобрывном переключателе (вот так).

Чтобы быть готовым к отключению заранее, можно оставить генератор все время подключенным к безобрывному переключателю. В противном случае, поскольку вы будете передвигаться в темноте во время отключения электроэнергии, рекомендуется держать шнур генератора рядом с генератором или передаточным переключателем.

Перед запуском вашего генератора, переведите главный выключатель на безобрывном переключателе, чтобы он потреблял энергию от входа генератора, а не от электросети.Также убедитесь, что все прерыватели на безобрывном переключателе выключены в это время, если вы используете ручной переключатель.

Убедитесь, что ваш генератор находится вне помещения или в хорошо вентилируемом месте, затем запустите его. Теперь вы можете включать автоматические выключатели на своем автоматическом переключателе по одному, чтобы запитать свой дом.

Когда отключение закончится, просто отмените этот процесс . Не забудьте выключить все автоматические выключатели в ручном переключателе, чтобы они были готовы к работе при следующем отключении электроэнергии.

Как подключить генератор к дому без безобрывного переключателя

Во-первых, установленный безобрывный переключатель, безусловно, является предпочтительным методом подключения вашего дома к генератору. Передаточный переключатель предотвратит повреждение вашей проводки, электронных устройств и генератора. Они также могут предотвратить возгорание.

Если вы все же пойдете по этому пути — будьте осторожны и соблюдайте местные законы и ограничения!

НАЙТИ ЛИЦЕНЗИРОВАННОГО ЭЛЕКТРИКА ДЛЯ ПОМОЩИ!

Шаг 1. Купите комплект блокировки для надлежащего отключения основного питания перед включением генератора

Комплект блокировки помогает подключить генератор без переключателя.Это в основном предотвращает включение генератора в коробку без предварительного отключения главного выключателя. Это предотвращает повторное включение генератора в вашу линию электроснабжения.

Убедитесь, что вы выбрали тот, который соответствует модели и размеру вашего сервисного бокса. Обязательно купите ТОЧНОЕ совпадение.

Шаг 2: Купите автоматический выключатель, чтобы энергия от вашего генератора поступала в вашу коробку

При покупке выключателя убедитесь, что вы сосредоточились на том, сколько мощности будет обеспечивать ваш генератор.Как правило, вы можете получить выключатель 220/240 вольт с правильной силой тока для вашего генератора.

Шаг 3. Купите провода, подключите вилку и убедитесь, что у вас есть подходящие инструменты

В зависимости от ваших обстоятельств имеет смысл купить удлинитель на 240 В с силой тока, подходящей для вашего генератора.

Затем выясните, где вы хотите подключить генератор к дому снаружи. Купите подходящую всепогодную вилку для наружного генератора и установите ее снаружи дома.

В дополнение к обычным электрическим инструментам (отвертки, плоскогубцы, гаечные ключи, изолента, дрель и т. Д.) Убедитесь, что у вас есть хороший набор рабочих перчаток и защитных очков. Работа с проводкой и электричеством — это не шутка!

Шаг 4: Установите вилку внешнего генератора и подключите к блоку питания

Затем определите, где вы хотите подключить генератор к дому снаружи. Купите подходящую вилку генератора для наружной установки и провод для возврата к блоку питания.Попросите электрика подключить внешнюю вилку к блоку питания с помощью автоматического выключателя.

Шаг 5: Установите блокировочный комплект

Наконец, установите блокировочный комплект на вашу панель. Опять же, это предотвратит подключение вашего основного источника питания одновременно с генератором.

Подробное видео-руководство о том, как подключить генератор к дому — см. Ниже.

Подключение генератора к вашему дому

При подаче электроэнергии в ваш дом генератор — это только половина уравнения.Вы также захотите подумать, как безопасно подключить генератор к дому.

Варианты подключения вашего дома
Начнем с основ: плюсы и минусы использования безобрывного переключателя или удлинителей.
Использование безобрывного переключателя
Узнайте больше о том, как установить автоматический переключатель в вашем доме, включая советы и варианты установки.
Безопасность генератора
Существует ряд важных мер безопасности, которые вы можете предпринять, чтобы обезопасить свою семью при использовании генератора для питания вашего дома.
Рекомендации по безобрывному переключателю
Есть много вариантов переключения передачи на выбор. Наши рекомендации сделают выбор подходящего немного проще.
Портативный и домашний режим ожидания
Выбирая домашний резервный генератор, вы должны учитывать плюсы и минусы портативного или домашнего резервного генератора.
Как работает автоматический генератор и автоматический переключатель
GITCH TRANSTER
Неправильное подключение может привести к короткому замыканию электрического тока от генератора с током в электросети при восстановлении подачи электроэнергии. Это может привести к взрыву или возгоранию генератора.
КАК РАБОТАЕТ АВТОМАТИЧЕСКИЙ ГЕНЕРАТОР И СИСТЕМА ТРАНСФЕРНОГО ПЕРЕКЛЮЧАТЕЛЯ линия, круглосуточно.
При прерывании подачи электроэнергии в сеть автоматический резервирующий выключатель немедленно обнаруживает проблему и подает сигнал на запуск генератора.
Как только генератор заработает на нужной скорости, автоматический резервирующий выключатель безопасно отключает линию электроснабжения и одновременно отключает линию питания генератора от генератора.
Через несколько секунд ваша генераторная система начнет подавать электроэнергию в критические аварийные цепи вашего дома или офиса. Безобрывный переключатель продолжает контролировать состояние линии электроснабжения.
Когда автоматический переключатель резерва обнаруживает, что напряжение в электросети вернулось в устойчивое состояние, он повторно переключает электрическую нагрузку обратно на электросеть и возобновляет мониторинг на предмет последующих потерь в электросети.Генератор продолжит работу в течение периода охлаждения двигателя в течение нескольких минут, в то время как вся система будет готова к следующему отключению электроэнергии.
Есть и другие причины для использования безобрывного переключателя. Вы можете аннулировать свою пожарную страховку или страхование домовладельцев, если вы устанавливаете генератор без автоматического переключателя, потому что эти переключатели требуются строительным нормам и правилам в большинстве областей. Приведенная ниже информация объясняет другую информацию, зачем нужны безводные переключатели.НИКОГДА НЕ ПОДКЛЮЧАЙТЕ ГЕНЕРАТОР ЧЕРЕЗ ВИЛКУ ОСУШИТЕЛЯ ИЛИ РОЗЕТКУ В ЗДАНИИ. ВЫ МОЖЕТЕ ВЫЗВАТЬ ПОЖАР ИЛИ ПОРАЗИТЬ ЭЛЕКТРИЧЕСКИМ ТОКОМ!
ИСПОЛЬЗУЙТЕ ПЕРЕКЛЮЧАТЕЛЬ Он должен быть установлен квалифицированным электриком или знающим лицом и должен соответствовать всем применимым законам и электротехническим нормам.
.
Используйте безобрывный переключатель
Используйте безобрывный переключатель при подключении к электрической системе здания.
Попросите электрика установить разъединитель.
ПЕРЕКЛЮЧАТЕЛЬ ЗАЩИЩАЕТ LINEMAN
Напряжение в электросети обычно «понижается» перед подачей в здание с помощью трансформатора. Трансформатор может работать в обратном направлении, когда напряжение проходит через него в противоположном направлении, и «повышать» напряжение. Это повышенное напряжение, протекающее по линиям электроснабжения, может привести к поражению электрическим током рабочих, контактирующих с линиями электроснабжения.
.
Защищает линейных
Правильно установленный автоматический переключатель защищает Линейщиков
АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ЗАЩИЩАЕТ ДОМАШНИЙ ДОМ
Неправильное подключение генератора может привести к короткому замыканию цепь с током в электросети при восстановлении питания. Это может вызвать пожар в электрической системе.

Защищает дом или бизнес
Правильно установленный безобрывный переключатель защищает ваш дом или бизнес

Защищает генератор
Правильно установленный безобрывный переключатель защищает Ваш генератор
ВСЕ ТИПОВ ИСПОЛЬЗУЕМЫХ переключатели передачи, которые могут использоваться с нашими генераторами. Мы продаем как портативные, так и малые генераторные переключатели, а также переключатели для больших / промышленных генераторов.
Для портативных и малых генераторных переключателей
Для портативных генераторов и для приложений, где только часть дома или офиса будет иметь доступное аварийное питание; мы предлагаем малые автоматические переключатели, описанные ниже. Эти переключатели ограничены мощностью 21 000 Вт (21 кВт) и обычно переключаются вручную.
В приведенной ниже информации приведены технические характеристики и несколько рекомендаций по согласованию передаточного переключателя с генератором. Все передаточные переключатели, которые мы несем, внесены в списки UL и сертифицированы CSA.У нас есть подробные описания и таблицы по каждому типу переключателей. Если вы не нашли то, что вам нужно, спросите нас. Пожалуйста, перейдите на страницу малого переключателя передачи, чтобы увидеть подробности и многие модели, которые мы предлагаем. Вот пример:
. Мы предлагаем несколько типов
4 цепи, 120 В / 15 А (3 контакта)
6 цепей, 120/240 В / 20 А (4 контакта)
6 цепей, 120/240 В / 30A (4 контакта)
10 Цепь, 120/240 В / 30 A (4 контакта)
12 Цепь, 125/250 В / 50 А
(3-контактная 4-проводная вилка)
См. Руководство и каталог для заказа Gen-Tran.Нажмите Малые автоматические переключатели
РАБОТА ПЕРЕКЛЮЧАТЕЛЯ —
Для малых и переносных генераторов
Безобрывный переключатель изолирует выбранные цепи от дома с помощью переключателей «Разрыв», затем «Замыкание». Каждый переключатель имеет 3 положения; LINE, OFF и GEN (генератор). В положении ЛИНИЯ электроснабжение питает выбранные цепи. В положении GEN мощность генератора питает выбранные цепи. Чтобы переключиться с LINE на GEN, переключатель переводят в положение ВЫКЛ.Это позволяет осуществить положительный разрыв, что предотвращает искрение, дугу или короткое замыкание, которые могут возникнуть, если положительный разрыв не был частью системы.
Индивидуальные устройства защиты цепи защищают каждую выбранную цепь от перегрузки. Это позволяет подключать генератор большего размера к безобрывному переключателю без его перегрузки.
. Работа безобрывного переключателя
Предлагает переключатели «Разрыв», затем «Замыкание»
Только предварительно смонтированные цепи могут быть запитаны для защиты от перегрузки.
Каждая цепь защищена автоматическим протектором.
Для больших / промышленных генераторных переключателей
Для крупных или промышленных генераторов и для приложений, где все дома или предприятия будут иметь аварийное питание; мы предлагаем большие / промышленные автоматические переключатели, описанные ниже. Эти переключатели могут работать с различными напряжениями и, как правило, имеют неограниченный размер.Эти переключатели обычно переключаются автоматически и имеют широкий спектр функций, включая автоматическое вырезание, изменяемое время задержки пуска и останова, изменяемое время охлаждения и другие функции.
Доступны автоматические переключатели с предохранителями и автоматическими выключателями. Доступны специальные переключатели, которые позволяют использовать более одного генератора одновременно, переключаться между несколькими генераторами и в других ситуациях.
Щелкните изображения ниже, чтобы получить конкретную информацию о доступных типах и размерах.Большинство автоматических переключателей внесены в списки UL и имеют различные корпуса.
. Мы предлагаем несколько типов и размеров
В помещении, от 25 до 4000 ампер
На открытом воздухе, от 25 до 4000 ампер
Панели параллельного подключения
Снятие нагрузки
Автоматическое и ручное
Корпуса всех типов
См. Наше руководство для заказа и каталог. —-> Крупные / промышленные переключатели
РАБОТА ПЕРЕКЛЮЧАТЕЛЯ — Для генераторов крупных промышленных домов и предприятий
Автоматический переключатель изолирует всю электрическую сервисную панель. Электрические коды в большинстве штатов требуют, чтобы размер службы здания и передаточного переключателя был одинаковым. Если в здании есть сеть на 200 ампер, автоматический переключатель также должен быть на 200 ампер. Это верно, даже если сила тока генератора меньше, чем у здания службы.
Большинство правил по электричеству также требуют, чтобы общая нагрузка здания не превышала общую нагрузку, на которую способен генератор. Это означает, что вам, возможно, придется установить устройства, которые предотвращают использование некоторых цепей, если генератор находится в режиме «онлайн».
Во всех этих ситуациях следует прибегать к услугам квалифицированного электрика. Неправильное подключение оборудования может привести к пожарам, взрывам, серьезным травмам и даже смерти.
Крупные промышленные передаточные переключатели имеют автоматический режим, при котором передаточный переключатель переключается и запускается генератор при потере мощности, а затем останавливается генератор и переключается безбарьерный переключатель обратно при восстановлении питания.У них также есть режимы «ВЫКЛ», поэтому генератор не запускается автоматически.
У каждого типа и марки переключателя есть свои особенности и опции. Мы продаем переключатели только ведущих брендов, включая ASCO, Generac, Kohler, Onan и Zenith. Все они высокого качества и проверены на практике.
Всегда соблюдайте правила техники безопасности! ТАКЖЕ ПРОЧИТАЙТЕ БЕЗОПАСНОСТЬ ГЕНЕРАТОРА
Схемы электрических соединений автоматического генератора | Magnum Размеры
Таблицы синхронизации реле
Время реле вашего AGS может отличаться от показанного на следующих одностраничных диаграммах.Определите свою версию ME-AGS, а затем найдите фактическую временную последовательность реле на основе соответствующих таблиц синхронизации реле ниже:
ME-AGS-N и ME-AGS-S: Менее Rev 4.1: Relay-Timing-Table-less than-Rev-4.1-3-10-09.pdf
ME-AGS-N и ME-AGS- S: Rev 4.1 и 4.2: Relay-Timing-Table-Rev-4.1-and-4.2-3-relay-10-09-09.pdf
ME-AGS-N: Rev 5.0 и выше: Владелец ME-AGS-N Руководство 64-0039 Ред. B
ME-AGS-S: Ред. 5.0 и выше: Руководство пользователя ME-AGS-S 64-0004 Ред. C
Выберите ниже марку генератора, чтобы найти одностраничную схему для подключения к AGS.
Briggs & Stratton
Схема электрических соединений серии
EmPower Модель системы домашнего генератора
040234 — Схема электрических соединений 15 кВт
Схема электрических соединений PowerBoss (7 кВт)
Чемпион
Модели генераторов
: 46512, 46565, 41535 и 41552 Схема электрических соединений
Контроллеры DynaGen
Схема подключения
ES52
Схема подключения GSC300
EPS (источник питания двигателя)
Схема электрических соединений дизельного генератора
EPS 20 кВт
Схема электрических соединений дизельного генератора EPS 2120
Схема электрических соединений дизельного генератора EPS 2277
Генератор EPS с системой Smart Start
Generac
Схема электрических соединений автоматического резервного генератора
с воздушным охлаждением Схема электрических соединений генератора
ECO 6 кВт
Схема электрических соединений генератора ECO 15 кВт
Дизель — серия Quiet Pack Схема электрических соединений модели
Guardian 046731 Домашние резервные генераторы
с контроллером Evolution (2013 и новее)
Home Резервные генераторы с Evolution 2.0 Контроллер
Домашние резервные генераторы с контроллером NEXUS, версия 1 Схема электрических соединений Домашние резервные генераторы
с контроллером NEXUS, версия 2 Схема электрических соединений Домашние резервные генераторы
с контроллером NEXUS, версия 3 Схема электрических соединений Домашние резервные генераторы
с контроллером PowerPact 2014 и более поздних версий Электропроводка
NP-65D Схема
Generac 7000EXL
Global Power Products
GPP Isuzu с электрической схемой управления Murphy Gen
GPP 8kW Isuzu 3AC с базовой электрической схемой клавишного переключателя
Харди Дизель
Схема электрических соединений дизельного генератора
Hardy с контроллером DSE3110 Дизельный генератор
с контроллером DSE 5310 Схема электрических соединений генераторов серии HDYW
с панелью управления M6 Схема электрических соединений Дизельного генератора Hardy
с контроллером DynaGen GSC300 Схема электрических подключений дизельного генератора
Hardy со схемой управления NEXYS
Хонда
Схема подключения газовых генераторов
EB11000 Схема подключения газовых генераторов
EM3500SX
Схема подключения EM3800SX, EM5000SX, EM6500SX
EM5000is, EM7000is, EU6500is Схема подключения
EU3000is Схема подключения
EX4500S Remote Switch 7000 EU
Схема подключения Honda EX4500S
EU Коммутатор
Сила ключа
KP-15S с использованием электрической схемы контроллера HGM170-170HC Gen
Kimpor
Схема электрических соединений генератора серии
KDE
Колер
Схема электрических соединений серии
20EOR Схема электрических соединений серии
RES Схема электрических соединений серии
RMY
Кубота
Схема электрических соединений дизельных генераторов
GL6500S Схема электрических соединений дизельных генераторов серии
KJ Схема электрических соединений дизельных генераторов
SQ1200
Листер Петтер
Схема электрических соединений дизельного двигателя серии
GS
LPW 2/3/4 со схемой подключения DSE 7110 Схема электрических соединений дизельного двигателя
TR2
Мартин Дизель
Схема подключения
205-DS
MQ Мощность
Схема электрических соединений дизельного генератора
Whisperwatt DCA-25SSIU2
Схема электрических соединений дизельного генератора Whisperwatt DAC-7000SS
Митсубиси
Комплекты
Gen с электрической схемой управления генератором Murphy
Следующее поколение
UCT1-3.5 Схема подключения
Северное сияние
NL-673 Схема электрических соединений
Онан
Схема подключения моделей
DJB, DJC, DJE
Схема подключения пропана GRCA
Схема подключения HDKAG
Схема подключения HGJAD, HGJAE, HGJAF Схема подключения бесшумного дизельного двигателя

ME-AGS-N Onan (модели MDKBK, MDKMBK, MDKBL MDKBR, MDKBT, MDKBU и MDKBV) Ред. 8-25-2015 DM
C13N6H, C17N6H, C20N6H и C20N6HC Схема подключения моделей
Схема подключения HDKAT, HDKAU и HDKAV
Powertech
Схема электрических соединений серии
200/300/400 Схема электрических соединений дизельного двигателя
PTS8CSI-NM
Схема электрических соединений дизельного двигателя PowerTech
PowerTech с модулем управления ECU-63 Схема электрических соединений
ПроПак
Модели
: Схема электрических соединений ProPak12 и ProPak16
Wacker
Схема подключения
GPS 5600A
Вестербек
Схема электрических соединений газогенераторов
BEG (8-15 кВт)
BTD (7.6 кВт) Схема электрических соединений дизельных генераторов
BTDA Схема электрических соединений газовых генераторов
BTG (8-15 кВт) Схема электрических соединений газовых генераторов
BTG (A) (8-15 кВт) Схема электрических соединений газовых генераторов
SBEG (8-14 кВт) Подключение газовых генераторов Схема
Вестингауз
Схема электрических соединений генератора
WGEN7500
Ямаха
Схема подключения EF5200DE
Схема подключения EF6200P
EF6200P с использованием клеммы дистанционного управления Схема подключения генераторов EF4500ISE и EF6300ISE
Схема подключения дизельных генераторов
ELD6500S
Янмар
eG100i и eG140i, с использованием схемы подключения выносной клеммной колодки
.

через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

Основные ошибки

Оборудование для монтажа

Подбор электрогенератора

Виды генераторов

Типы электрогенераторов

Однофазные и трехфазные

Схема подключения

Автозапуск генератора

Использование перекидного рубильника

Подключение нагрузки

Реверсивный переключатель

Система АВР

Подключение генератора

Как подключить бензиновый генератор к сети дома

Почему нельзя подключать генератор через розетку

Способы подключения генератора к сети

Перекидной (реверсивный) рубильник (ручное управление)

Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах

Блок автоматического управления

Основные правила использования генератора в доме

Подключение генератора к сети загородного дома — схемы и способы подключения

Не рекомендуем:

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Автозапуск бензогенератора

Использование автозапуска

Разница между одно и трехфазным подключением

Монтаж контура заземления

Рекомендации по размещению станции

Резервируемся: как подключить генератор на даче или в частном доме

Как подключить генератор к частному дому через розетку: основные понятия

Что необходимо для реализации проекта

Вариант 1: как подключить электрический генератор при помощи реверсивного переключателя

Последовательность включения электрогенератора в схеме с пакетным переключателем

Альтернативное решение

Вариант 2: организация автоматического переключения линий

Вариант 3: как подключить к домашней сети резервный генератор с автозапуском АВР

Схема подключения генератора к сети дома своими руками

Подключение бензогенератора к сети дома

Схема подключения

Подключение к сети электрогенератора

Однофазные генераторы

Соблюдайте все пункты правил техники безопасности

Подключение генератора с автозапуском (АВР) к домашней сети — НОВОСТИ

способы экстренного подключения электростанции и простой автоматизации

Подключение в экстренных случаях

Подсоединение напрямую через розетку

Интеграция через распределительный автомат

Использование перекидного рубильника

Простой способ организации автопереключения

Автозапуск бензогенератора

| Контроллеры генераторов Smart Automatic Start

Контроллер автоматического запуска генератора V6 AutoGen. Безусловно, самый умный контроллер автоматического запуска генератора на рынке!

WiFi или WiFi + LoRa

Контроллер автоматического запуска генератора V2 AutoGen. Самый умный контроллер автоматического запуска генератора на рынке!

Генератор с автоматическим запуском

V4 AutoGen 48v 63amp DC Charger Generator

Тестирование генератора постоянного тока 48 В V5 AutoGen

V2 AutoGen, 12 В, генератор постоянного тока, 120 ампер

Установка контроллера автогена V2 на электростартерном генераторе

Автоген V2 с автоматическим запуском и остановкой для зарядки батарейного блока

КАК ПОДКЛЮЧИТЬ портативный генератор к ДОМУ с помощью автоматического переключателя?

Как ПОДКЛЮЧИТЬСЯ —

Переносной генератор в дом с переключателем

Что такое переключатель передачи и как он работает?

Стоит ли устанавливать автоматический переключатель самостоятельно или нанимать профессионала?

Что такое коробка выключателя или домашняя электрическая панель?

В США существует два основных типа стандартных выключателей:

Как выбрать правильный безобрывный переключатель?

Бывают ли автоматические переключатели разных размеров?

А как насчет мощности в ваттах и ​​кВА?

Определите тип вилки генератора

Что такое коробка подачи питания? Power

Как использовать генератор, подключенный к безобрывному переключателю?

Генератор какого размера вам нужен для питания вашего дома?

Как убедиться, что генератор готов в нужный момент?

Рекомендации по безопасности

Лучшие автоматические переключатели для подключения генератора к дому

Pro / Tran 31410CRK kit

А как насчет мощности в ваттах и кВА?
