Подключение терморегулятора для электрического котла
Автор newwebpower На чтение 10 мин Просмотров 4.1к. Опубликовано Обновлено
Содержание
- Основополагающий принцип терморегуляции систем отопления
- Контроль температуры в помещении
- Применение удаленного терморегулятора
- Подключение и установка терморегуляторов
- Реализация раздельной регулировки температуры в комнатах
- Советы по выбору терморегуляторов
Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий. Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии.
По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.
Пример терморегулятора, предназначенного для регулировки температуры теплого полаОсновополагающий принцип терморегуляции систем отопления
Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна.
В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.
Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.
Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.
Термостат для твердотопливного котла. В комплект поставки входит рычаг и цепь для управления заслонкойКонтроль температуры в помещении
Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления.
Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.
Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.
Ручная регулировка температуры на встроенном в котел термостатеВ данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом.
Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.
Применение удаленного терморегулятора
Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности. Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.
Установка температурного режима на удаленном от котла терморегулятореУстановка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице.
Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.
Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, комбинируя, в зависимости от потребности, различные режимы работы:
- Отсутствие хозяев в доме – поддерживается минимальная температура, необходимая для жизнедеятельности растений и домашних животных;
- Интенсивный разогрев системы отопления перед приходом жильцов в помещение, осуществляемый программно или с помощью дистанционной команды;
- Установка и использование шаблонов управления отоплением в различное время суток в будничные и выходные дни.
Подключение и установка терморегуляторов
Производители современных котлов и систем отопления оснащают свои нагревательные приборы разъемами или беспроводными портами для подключения дополнительных термодатчиков, устанавливаемых в контрольных точках помещения. Также многие компании, выпускающие обогреватели, предлагают в качестве опции собственные дополнительные контрольные устройства различной функциональности. В этом случае узнать о том, как подключить терморегулятор к нагревательному прибору, можно из его инструкции по эксплуатации.
Подключение терморегулятора к котлу, поддерживающему данную возможностьНа рисунке ниже показана обобщенная простая схема подключения термостата к нагревателю. Существует несколько общих правил и требований по установке и размещению терморегуляторов различной функциональности. Нужно помнить, что работа системы управления будет зависеть от нагрева и охлаждения небольшого термоэлемента, а быстрота реакции напрямую зависит от скорости изменения температуры.
Очевидно, что заблокированный мебелью или шторами терморегулятор будет с опозданием реагировать на изменение параметров в помещении. Возможна и противоположная ситуация – при размещении термодатчика напротив дверей при их открывании будет каждый раз появляться сквозняк, интенсивно охлаждающий теплочувствительный элемент, что приведет к слишком частому увеличению мощности. Показания терморегулятора будут недостоверными, если он установлен слишком близко к излучающему тепло котлу.
Установка программируемого терморегулятора с проводным интерфейсом недалеко от теплого котла не позволит достоверно контролировать температуру в помещенииПоэтому, при выборе места установки терморегулятора рекомендуется опытным путем найти наиболее приемлемую точку, где влияние нагревающих и охлаждающих конвекционных потоков скомпенсировано, а тепловое излучение от различных бытовых электроприборов и Солнца сведено к минимуму. При установке терморегулятора на внешнюю стену, которая может промерзать, следует позаботиться о термоизоляционной прокладке, чтобы избежать ложных срабатываний системы отопления.
Реализация раздельной регулировки температуры в комнатах
Применение единичного терморегулятора позволит удерживать комфортную температуру в самой важной комнате в доме, а в остальных помещениях температурный режим будет отличаться от контрольного в зависимости от качества утепления и площади радиаторов. Для полноценной и независимой регулировки теплового климата во всех помещениях потребовалась бы установка индивидуального терморегулятора и котла (или отдельного контура) для каждой комнаты. Очевидно, что такой подход является слишком затратным, поэтому данную проблему решают при помощи терморегуляторов, устанавливаемых на радиаторы отопления.
Установка терморегулятора на радиатор отопления поможет сэкономить денежные средстваБолее эффективным способом тепловой регулировки является смешивание горячего и холодного теплоносителя для достижения оптимальной температуры радиатора отопления.
Данное смешивание теплоносителей осуществляется специальным трехходовым клапаном. Установка подобного клапана в систему отопления каждого помещения позволит контролировать в нем заданный температурный режим при контроле терморегулятора, установленного в данной комнате.
Таким образом, число комнат в доме с независимо регулируемой температурой будет зависеть от количества терморегуляторов и смесительных трехходовых клапанов. Но, даже установка в систему отопления одного датчика и смесительного трехходового клапана поможет модернизировать устаревший котел, с все еще исправно работающим встроенным термостатом.
Принцип действия смесительного трехходового клапанаВ данном случае схема подключения терморегулятора и трехходового клапана никак не затрагивает внутренние узлы котла, и сказывается на его работе лишь косвенно – при подаче со смесителя в возвратную трубу горячей воды встроенный термостат отреагирует и уменьшит подачу топлива.
При охлаждении комнаты терморегулятор закроет клапан, и циркуляция горячего теплоносителя будет происходить во всей системе с интенсивной отдачей тепла.
Советы по выбору терморегуляторов
Поскольку самовольное внедрение в работу газового оборудования опасно и преследуется по закону, применение терморегуляторов и смесительных клапанов позволит увеличить ресурс эксплуатации устаревшего котла, без изменений во внутренней системе, с возможностью автоматической регулировки температуры. В данном случае нужно подобрать совместимые терморегуляторы и электрические трехходовые клапаны.
При выборе любого терморегулятора нужно помнить – он будет малоэффективным при неправильном расчете системы отопления и плохом утеплении
Самые простые терморегуляторы имеют регулируемый диапазон температур, при преодолении которых устройство на выходе может иметь два состояния – включено, или выключено. На входе подключаются фаза, рабочий ноль и заземление (устройство должно иметь соответствующую маркировку клемм), а на выходе подключается нагрузка – смесительный клапан, инфракрасный излучатель или электрический ТЭН.
Терморегулятор для электрического котла работает по аналогичному описанному выше принципу, с той разницей, что должна быть обеспечена коммутация больших токов, ведь электрокотел потребляет значительно больше электроэнергии, чем системы клапанов. Поэтому при покупке терморегулятора для электрокотла в первую очередь следует проверить соответствие токов коммутации и потребления, а также убедиться в наличии выводов для подключения циркуляционного насоса.
Простой способ подключения термостата к вашему котлу
Подключение термостата к котлу не представляет из себя практически ничего сложного, потому не требует вызова специалиста. Нужно лишь понять принцип работы термостата, и подключение любого термостата к любому газовому котлу перестанет быть для вас проблемой.
И не важно какой у вас котел: Baxi, Bosch, Protherm, Ariston или другой. Принцип везде один и тот же. Об этом и поговорим в нашем материале.
Содержание
Необходимые материалы и оборудованиеРазберемся сначала с необходимым оборудованием для данной операции:
- Термостат.
- Кабель 2х2.5, если такового нет в комплекте или необходимо удлинить его.
- Отвертка.
- Тестер.
- Техническая документация котла и термостата.
Этого нехитрого набора инструментов в подавляющем большинстве случаев хватает для полного подключения термостата к котлу.
Виды термостатовТермостаты делятся на две основные категории: механические, более простые в конструкции и дешевые, и электронные, более интуитивно понятные и функциональные.
Регулировка механических термостатов происходит за счет поворотного колеса, регулирующего температуру, и кнопки включения/выключения. Погрешность такого термостата обычно 1-1,5 градуса.
Термостат работает при помощи специального газа, объем которого меняется при отклонении температуры в помещении от заданной нормы. При увеличении или уменьшении температуры механический термостат размыкает или замыкает контакты, тем самым включая или отключая горелку в котле.
Электрические же термостаты устроены чуть сложнее, но при этом просты в обращении. Обычно на них есть дисплей и несколько функциональных кнопок, при помощи которых и происходит регуляция температуры. При этом на многих моделях можно выставить также различный температурный режим для дня и ночи, тем самым создавая комфортную температуру для сна. Такая функция также полезна для рабочих помещений после окончания рабочего дня.
Это позволяет сократить расходы на газ.
Выбор одного из вариантов полностью зависит от ваших нужд и модели котла. Некоторые производители газовой техники рекомендуют использовать для их оборудования именно механические термостаты, так как не поддерживают высокотехнологичные электронные. Поэтому перед покупкой термостата и подключением его к котлу в обязательном порядке необходимо ознакомиться с техническими характеристиками вашего котла и его совместимостью с различными устройствами.
Дистанционные термостаты и выбор места для их установкиСущественным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.
В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».
Принцип работыПерейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.
С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи.
Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.
Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.
Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером.
Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

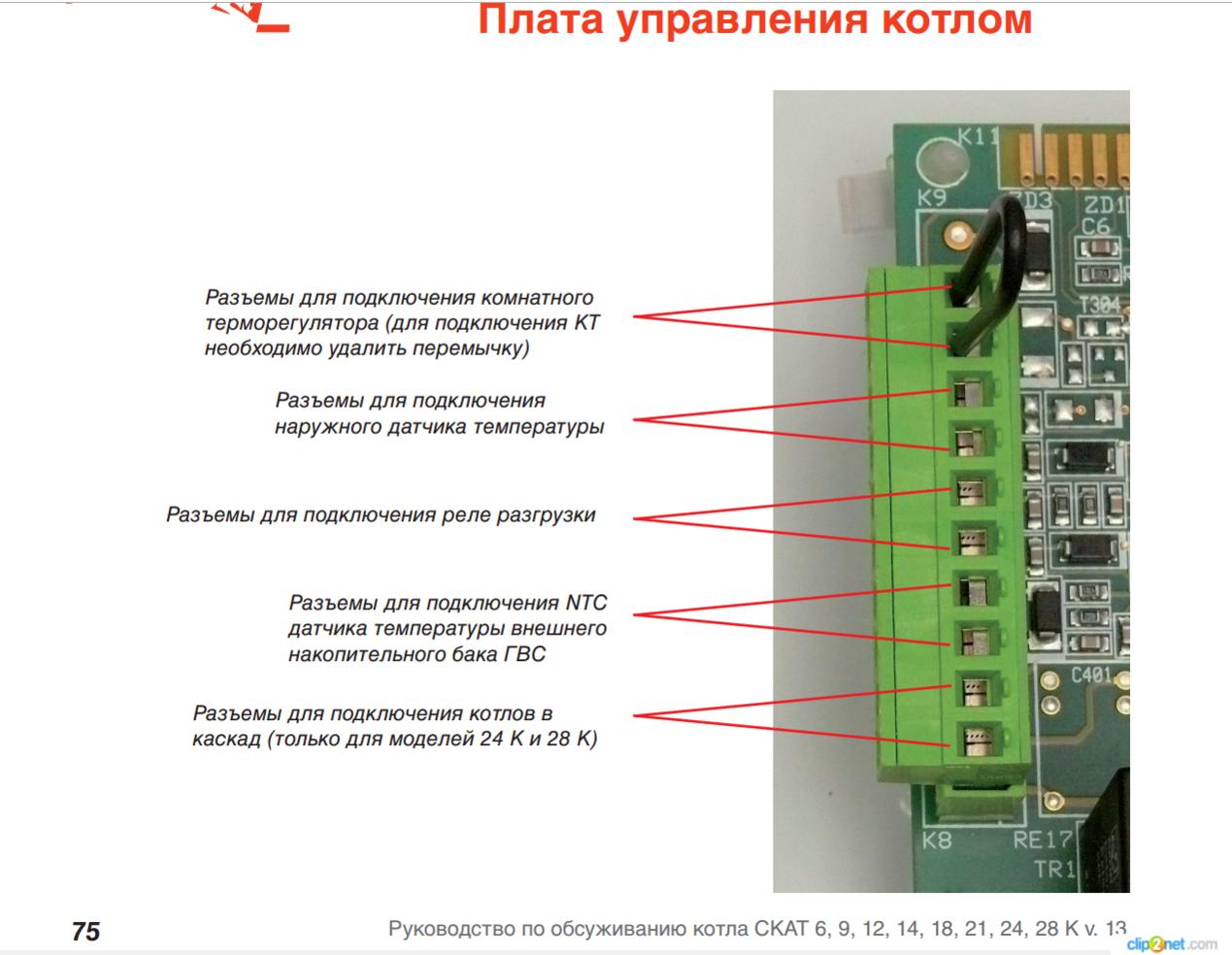

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.
Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно).
Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.
На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.
ПреимуществаТаким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата.
Это весьма удобное решение по нескольким причинам:
- Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
- При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
- Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Как использовать умный термостат с электрическим обогревателем
Умные термостаты в первую очередь предназначены для использования с котлами центрального отопления, но что, если вы хотите управлять пристройкой или другим местом с электрическим обогревателем? Здесь я покажу вам, как использовать умный термостат с электрическим нагревателем.
Это та же установка, которую я использую для тестирования интеллектуальных термостатов, так как это дает мне более простой способ переключаться между различными обзорными продуктами.
Прежде чем начать, важно отметить, что этот проект предполагает работу с сетевым электричеством. В результате вам следует обратиться за помощью к квалифицированному электрику: подумайте об этом как о руководстве, показывающем, чего вы хотите достичь.
Далее вам понадобится электрический нагреватель правильного типа: с физическим ручным выключателем, который можно оставить во включенном положении, чтобы при включении питания нагреватель включался. Многие, более навороченные, электрические обогреватели включаются в дежурный режим, что не есть хорошо. Я использую тепловентилятор Honeywell HZ-510E1 Heavy Duty (99 фунтов стерлингов).
Купить: Стартовый комплект интеллектуального термостата Tado всего за 199,99 фунтов стерлингов
Этот проект предназначен для работы только с одним радиатором, хотя электрик может адаптировать конструкцию так, чтобы он работал с полным электрическим контуром отопления.
Похожие: Лучший электронагреватель
1.
Выбор компонентов, которые вам нужныВо-первых, вам нужно понять, как работает система. Используя интеллектуальный термостат, мы хотим иметь возможность включать и выключать тепловентилятор. Для этого нам нужно прервать кабель питания к нагревателю, позволяя термостату включать и выключать его. Из-за уровней мощности, которые потребляют электрические нагреватели, мы не можем сделать переключение через термостат.
Вместо этого мы будем использовать твердотельное реле (около 11 фунтов стерлингов). Твердотельное реле представляет собой электронный переключатель, который включается или выключается при подаче напряжения на клеммы управления. По сути, это означает, что переключателем можно управлять через низковольтную систему управления, через термостат, переключая питание высокой мощности на нагреватель. Модель, которую я выбрал, представляет собой реле на 40А, чего более чем достаточно для нашего обогревателя.
Далее нам понадобится схема управления и для питания системы отопления.
Для этого проекта мы используем интеллектуальный термостат Tado с комплектом расширения (беспроводной контроллер котла). Термостаты Nest имеют аналогичную тепловую связь, и большинство термостатов имеют что-то подобное.
Внешние блоки управления котлом обычно питаются от котла с помощью предохранителя на 3А. Так как мы подаем сигнал 13 А, нам нужно установить отвод с плавким предохранителем 3 А (около 7 фунтов стерлингов) с коробкой для защиты поверхности. Вам нужно будет заменить предохранитель для модели 3A (2,50 фунта стерлингов).
Мы будем использовать это для подключения к системе управления котлом. Для этого я использовал преобразователь переменного тока в постоянный (около 7 фунтов стерлингов), который питается от ответвления с предохранителем на 3 А и выдает низковольтную (5 В) мощность, которую мы используем в качестве нашей схемы переключения.
Вам также понадобится 3-жильный кабель на 13 А (около 17 фунтов стерлингов) и вилка на 13 А (около 4 фунтов стерлингов).
Чтобы разместить все, я использовал распределительную коробку (около 11 фунтов стерлингов) и несколько кабельных вводов (около 7 фунтов стерлингов). Вам также понадобится распределительная коробка на 20 А (около 3 фунтов стерлингов). Наконец, вам понадобятся соединительные блоки: у меня были 5А (около 2 фунтов стерлингов).
Из инструментов вам потребуются инструменты для зачистки проводов, 20-миллиметровая дрель, электрическая отвертка и несколько небольших винтов для крепления компонентов к нижней части распределительной коробки. Для удобства вы можете найти все, что вам нужно, в моем списке желаний умного термостата Amazon.
Связанный: Лучший интеллектуальный термостат
2. Подключите пусковую цепь
Во-первых, вам нужно просверлить 20-миллиметровые отверстия по бокам распределительной коробки, чтобы вы могли поместиться в кабельные вводы. Они будут удерживать кабели на месте, не протирая их. По одному на каждой короткой стороне хорошо, и вам нужно по одному на одной из длинных сторон.
Затем прикрепите распределительную коробку 20А к полу главной распределительной коробки. Отрежьте вилку от нагревателя и снимите резиновую оболочку. Пропустите его через кабельный сальник на короткой стороне коробки, самой дальней от распределительной коробки на 20 А. Не забудьте сначала вставить резьбовую часть сальника, чтобы можно было затянуть соединение.
Затем вам нужно отрезать два отрезка гибкого кабеля: дайте себе некоторую гибкость в длине, поэтому 50 см или около того должно хватить. Затем возьмите еще один гибкий кабель длиной 50 см, но зачистите только коричневый (под напряжением) кабель и зачистите оба его конца.
Вставьте один конец в вилку на 13 А, затем проденьте оголенный конец через сальник, ближайший к распределительной коробке на 20 А. Наконец, возьмите запасной кусок гибкого кабеля и зачистите кабели с обоих концов.
Купить: Стартовый комплект смарт-термостата Tado всего за 199,99 фунтов стерлингов
Теперь мы готовы выполнить первую часть проводки.
Для силового кабеля, входящего в распределительную коробку, пропустите кабели под напряжением (коричневый), нейтральный (синий) и заземляющий (зеленый и желтый) кабели в распределительную коробку на 20 А. Подсоедините 50-сантиметровый кусок гибкого кабеля к соответствующим клеммам (он будет проходить к нашей оплавленной ответвлению).
Для кабеля, идущего к обогревателю, подключите кабель под напряжением (коричневый) ко второму выводу твердотельного реле. Затем используйте отрезок кабеля, работающего только под напряжением, от клеммы 1 на реле до разветвления под напряжением на распределительной коробке на 20 А. Наконец, подключите заземление и нейтраль нагревателя к распределительной коробке на 20 А. У вас должно получиться что-то вроде изображения ниже. Теперь вы можете установить крышку на распределительную коробку на 20 А после проверки надежности кабелей: слегка потяните за них.
3. Установите наплавленную шпору
Далее вам необходимо установить наплавленную шпору.
У него есть вырез спереди, и вы также можете пропустить кабель через коробку для наматрасника внизу. Я взял питание через вырез на выключателе, а питание через дно. Пока не прикручивайте патрес на место.
Во-первых, вам нужно взять кусок гибкого провода от распределительной коробки на 20 А и соединить его со стороной подачи (проверьте схему подключения, чтобы понять это правильно). Затем оголите еще один кусок гибкого кабеля, обрезав его так, чтобы он проходил через нижний сальник к регулятору нагрева — 1 м или около того должно хватить.
С помощью этой гибкой проволоки подключите ее к нагрузочной стороне ответвления с предохранителем. Есть только один общий разъем заземления. Кроме того, подключите кабели под напряжением от преобразователя переменного тока в постоянный: у меня есть два красных кабеля для этого, и не имеет значения, как вы их подключите, и нет кабеля заземления. Убедитесь, что вы проложили эти кабели через заднюю часть коробки.
Теперь можно привинтить коробку на место, установить выключатель, используя удерживающий предохранитель.
Также установите преобразователь переменного тока в постоянный. Это должно оставить красный и черный кабели от преобразователя переменного тока в постоянный свободными, а силовой кабель торчит через сальник на длинной стороне главной распределительной коробки.
4. Подсоедините цепь управления низким напряжением
Далее вам необходимо подключить цепи управления низким напряжением для вашей системы отопления. Для этого нам нужно проложить провода для цепи управления 5В. Вы можете использовать более гибкий кабель, если хотите: просто оголите 1,5 мм кабель изнутри. Вместо этого я использовал кабель от старого USB-адаптера питания 5 В, сняв его.
Для удобства я проложил кабели от преобразователя переменного тока в постоянный в распределительную коробку на 5 А: красный — плюс, черный — минус. Используя мой кабель питания 5 В, я соединил положительный контакт с положительным контактом на стороне управления твердотельного разъема.
Затем мне понадобились еще два отрезка разъема питания 5 В: достаточно, чтобы добраться до внешних элементов управления.
Подсоедините один кабель к отрицательной стороне контрольной стороны полупроводникового модуля. Подсоедините другой кабель к отрицательному выводу распределительной коробки преобразователя переменного тока в постоянный. Протяните оба кабеля через тот же сальник, что и силовой разъем блока управления котлом.
5. Подсоедините внешний блок
Далее вам необходимо подключить управление котлом. Комплект расширения Tado имеет схему подключения на задней стороне коробки, которая показывает вам, что делать, и мы используем вариант без потенциала, а не Switched Live. Если вы используете другую систему отопления, проверьте проводку.
В Tado проводка осуществляется через блок, который соединяется со стеной. Подсоедините гибкий кабель к клемме «фаза» и «нейтраль», а землю к клемме заземления. Затем нам нужно подключить два гибких кабеля. Неважно, какой из них куда идет, но вам нужно использовать клеммы 1 (COM) и 4 (Нормально открытый или NO).
Итак, когда интеллектуальный термостат требует тепла, управление котлом подключает клеммы 1 и 4, создавая цепь.
Это, в свою очередь, пропускает напряжение через управляющую сторону твердотельного реле, которое включает кабель под напряжением к нагревателю, включая его. Наденьте крышку на элементы управления отоплением.
6. Включите его и подключите отопление
Теперь вы можете включить вашу систему. Вставьте вилку в розетку и включите ее. Включите рубильник в оплавленной отводке. Вы должны увидеть, как загорается индикатор состояния, а также красный светодиод на преобразователе переменного тока в постоянный и индикатор на панели управления котлом.
Затем вы можете следовать инструкциям, чтобы добавить интеллектуальное отопление с помощью приложения. После этого проверьте свою систему, включив и выключив нагрев: когда вам нужно больше тепла, нагреватель должен включиться; при достижении комнатной температуры отопление отключается. Установите крышку на большую распределительную коробку и закрутите ее на место, и теперь у вас есть электрическое отопление, полностью управляемое интеллектуальным термостатом.
Термостаты для комбинированных котлов
Все комбинированные котлы должны быть оснащены комнатным термостатом. Без него невозможно контролировать температуру воздуха.
Сухие клеммы
Некоторые котлы имеют беспотенциальные клеммы. Как следует из названия, они не подключены к какому-либо источнику питания, и к ним не должно подаваться никакое питание. На схеме эти клеммы обозначены А и В, однако производители котлов могли использовать альтернативные обозначения
Когда две клеммы соединены вместе, котел работает. Без подключения котел не работает. Поэтому нужен двухпроводной термостат. У них нет электропитания, а проводка представляет собой двухжильный кабель между котлом и термостатом.
При первой установке котла обычно имеется перемычка между двумя клеммами термостата, позволяющая проверить бойлер перед подключением термостата. Эту перемычку необходимо удалить и вместо нее подключить термостат, иначе отопление будет работать постоянно. .
Внимание Подключение сетевого напряжения к клеммам термостата на котлах этого типа обычно приводит к серьезному и дорогостоящему повреждению котла.
2-проводной термостат сетевого напряжения
Для этих котлов требуется термостат сетевого напряжения, который может иметь 2 или 3 провода. Котел будет иметь клемму, которая активирует котел при подаче на него сетевого напряжения, обычно обозначенную как SL или коммутируемая линия.
2-проводной термостат
2-проводной термостат подключается между линией и переключаемой клеммой линии на котле. Когда требуется тепло, термостат соединяет эти два провода вместе, подавая полное сетевое напряжение на клемму коммутируемой линии. Это активирует котел.
Многие 2-проводные термостаты подходят для сетевого напряжения, однако некоторые из них не подходят, поэтому при выборе 2-проводного термостата для использования в сети требуется осторожность.
Цифровые термостаты, как правило, имеют 2 провода и обычно имеют внутренние батареи для работы электроники. У них есть существенный недостаток, заключающийся в том, что, когда батареи разряжаются, центральное отопление больше не работает. Также есть дополнительные расходы на замену батарей.
Напряжение сети 3-проводной термостат
Это более распространено. В дополнение к линии и коммутируемой линии также требуется нейтраль. Он используется для питания небольшого нагревателя внутри термостата, чтобы улучшить время отклика. Без этого разница температур между включением и выключением термостата (гистерезис) будет чрезмерно большой, что приведет к значительным колебаниям температуры в помещении.
Обратите внимание, что правильное соединение L и SL очень важно. Если их поменять местами, нагреватель ускорителя будет работать постоянно. Это значительно сократит срок службы нагревателя и во многих случаях приведет к постоянному включению термостата, независимо от температуры в помещении.
Некоторые термостаты имеют встроенный неоновый индикатор, который внутренне подключен параллельно нагревателю ускорителя. Горит, когда термостат включен (вызов тепла).
Другая информация
Соединения заземления с термостатами
Для большинства термостатов не требуется заземление, однако заземление должно быть предусмотрено в месте расположения термостата. Обычный метод заключается в прокладке 3-х жильного и заземляющего кабеля между котлом и термостатом. Это позволит установить 2-проводной или 3-проводной термостат.
Если термостат не имеет клеммы заземления, провод заземления должен быть подключен к отдельной изолированной клеммной колодке.
Обе опции
Некоторые котлы имеют как беспотенциальное, так и сетевое переключение. В этих случаях можно использовать любой из них, однако два набора клемм никогда не должны соединяться между собой или использоваться одновременно. Это, скорее всего, приведет к повреждению котла.
Ebus
Эти клеммы, если они установлены, предназначены для специальных электронных термостатов и других элементов управления.
