На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо.

Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее, рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

bogdann.tech

Администратор сайта Electricvdele.Ru

  • Next
    Обзор труб для электропроводки: ПВХ, ПНД, металлические
  • Previous Выбираем инструмент для штробления: штроборез, болгарка или перфоратор. Все, что нужно знать о насадках

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

  • Особенности конструкции
  • Виды устройств
  • Методы установки
  • Рекомендации по монтажу
    • Подготовительный этап
    • Подключение проводов

Особенности конструкции

Современные телефонные аппараты превосходят старые по многим параметрам. Они стали более надежными и приобрели новые функции.

Чтобы обеспечить бесперебойную работу устройства, должны соблюдаться 2 условия:

  • Наличие рабочей линии между абонентом и АТС.
  • Возможность электрического подсоединения телефона к электросети.

Технический прогресс серьезно изменил конструкцию стационарных телефонов и способы их подключения. Однако принцип их работы остался прежним. Телефонная розетка RJ 11 имеет три основных элемента:

  • Корпус — чаще всего изготовлен из пластика.
  • Контакты — латунные детали, с помощью которых обеспечивается прохождение электротока.
  • Клеммы — нужны для подсоединения проводов.

Для защиты от случайного замыкания, контактные гнезда розетки утоплены в корпус.

Виды устройств

Сегодня в продаже можно найти не только одноразъемные, но и многоразъемные модели. Процесс подключения двойной телефонной розетки не имеет серьезных отличий от установки одиночной. Существует большое количество типов коннекторов,

но наиболее распространенными являются следующие:

  • RJ 11 — используется для подсоединения к линейной телефонной сети с помощью двух проводников.
  • RJ 14 — имеет 4 контакта.
  • RJ 25 — так как содержит сразу 6 контактов, то процесс ее подключения довольно сложный и лучше обратиться к специалисту.
  • RJ 9 — коннектор необходим для соединения аппарата и трубки.
  • РТШК 4 — розетка старого образца, использовавшаяся в советские времена.

В домах максимальной популярностью пользуется розетка для телефона стандарта RJ 11. В офисных помещениях зачастую применяются RJ 14 и RJ 25.

Методы установки

Подключить телефонную розетку значительно проще в сравнении с ее электрическим аналогом. Однако во время установки придется проявить осторожность и внимательность. Сначала необходимо определиться с типом монтажа:

  • Открытый — установка проводится накладным способом.
  • Закрытый — провода скрыты в стене.

Выбирая метод прокладки, необходимо ориентироваться на условия обслуживания линии, конструкцию стен, а также дизайн помещения. Если важна эстетика, то накладная розетка будет не лучшим выбором. При этом она легко обслуживается, так как ее работоспособность можно проверить за несколько секунд.

Для защиты открытой проводки от механических повреждений применяются специальные кабель-каналы, изготовленные из пластика. Они бывают не только настенными, но и напольными, внешне напоминая плинтус.

Состояние проводников в них можно контролировать благодаря защелкивающимся панелям. Отдельного упоминания заслуживает выбор розеток, встроенных в плинтус. Лучшим вариантом станут устройства, лицевая часть которых плотно соприкасается с плинтусом.

Если монтаж розетки выполняется скрытым методом, то рекомендуется использовать кабель КСВП. Он имеет одну медную жилу, а его внешняя оболочка изготовлена из белого полиэтилена. Также можно применять кабель ТРП.

Рекомендации по монтажу

Процесс установки розетки не требует серьезных знаний в области электротехники. Так как в квартирах чаще всего используются коннекторы RJ 11 и RJ 12, особенности подключения устройств следует рассматривать на их примере.

Подготовительный этап

Сначала нужно внимательно изучить схему внутренней коммуникации, которая должна быть приложена к устройству. Во время подключения розетки RJ 11 (RJ 12) необходимо лишь соединить проводники соответствующей полярности. Если планируется подключить розетку RJ 25, то в домашних условиях необходимо задействовать только контакты 3 и 4. Иногда планируется использовать телефонный аппарат устаревшего образца и в такой ситуации придется купить универсальную розетку. Также потребуется провод сечением от 0,3 до 0,5 мм.

Если разводка телефонного кабеля выполняется скрытым методом, то предстоит предварительно проштробить в стене канал для проводника, а также вырезать отверстие для монтажа розетки. Для этого используется штроборез и перфоратор с коронкой. Однако поставленная задача может быть решена с помощью молотка с зубилом, но времени придется затратить значительно больше.

Подключение проводов

Телефонный кабель можно легко повредить, при его зачистке нужно проявить осторожность. Даже опытные мастера не всегда могут выполнить разделку кабеля с первого раза. Поэтому во время прокладки проводника стоит сделать некоторый запас по длине.

Лишний кабель затем можно будет спрятать. Для подключения розетки достаточно зачистить около 4 см провода.

После этого необходимо раздвинуть жилы и присоединить их к клеммам коробки, ориентируясь на схему, расположенную на лицевой стороне внутреннего бока. Если проводка выполнялась скрытым способом, то для удобства подключения провода должны выступать за плоскость стены на 60−80 мм. Чтобы проверить полярность проводников, стоит воспользоваться тестером. В противном случае телефонный аппарат будет функционировать со сбоями.

Следует помнить, что напряжение в готовой к работе телефонной линии составляет от 60 до 80 В. Подведенные жилы кабеля необходимо приложить к зажиму и плотно стянуть с помощью специальных винтов. При открытой проводке на финальном этапе подключения розетки достаточно лишь закрыть крышку и закрепить ее на стене. Если монтаж кабеля проводился скрытым способом, то нужно убедиться в отсутствии переплетения проводников в подрозетнике и установить внутренний блок в стену.

Когда ему будет придано желаемое положение, остается зафиксировать конструкцию с помощью саморезов либо распорных винтов. На финальном этапе нужно замазать раствором гипса подрозетник и канал с проводниками. Когда гипс приобретет достаточную твердость, устанавливается защитная окантовка и монтируется лицевая панель.

Как подключить телефонный разъем (голосовой или телефонный RJ-11 через RJ-14)

Как подключить телефонную розетку (голос или телефон RJ-11 через RJ-14)

Как подключить телефонный разъем (голосовой или телефонный RJ-11 через RJ-14)

(Схема подключения USOC) Телефонная проводка для телефонной розетки обычно состоит из 1, 2 или 3 пар (2, 4 или 6 проводников). В настоящее время большинство кабелей — это UTP (неэкранированная витая пара). Могут быть случаи, когда вам может понадобиться подключиться к старому «четырехканальному» кабелю или перенести его. На приведенной ниже диаграмме показано преобразование между этими стандартами.

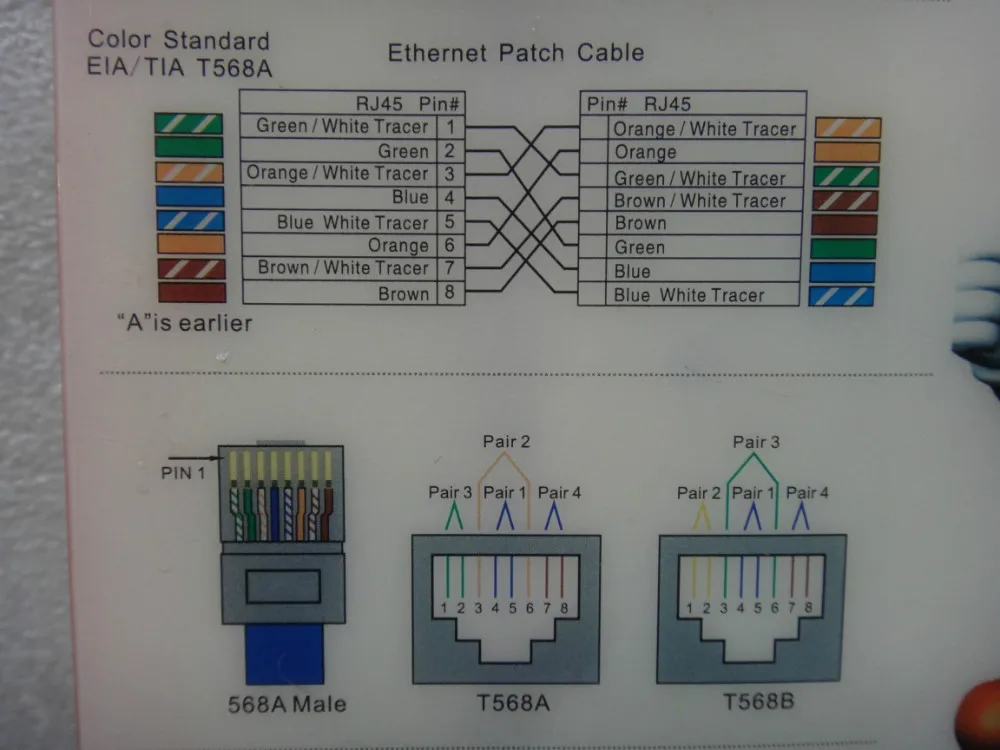

Пара 1 (T1 и R1)

Обычно первичный сигнал набора номера или цепь разговора подключаются к двум центральным контактам (контакты 3 и 4) и представляют собой бело-синюю и сине-белую пару (AKA: T1 и R1 — наконечник 1). и кольцо 1). Стандартный однолинейный телефон получает сигнал набора номера от этих центральных контактов.

Пара 2 (T2 и R2)

Вторичная цепь подключается к двум контактам (контакты 2 и 5) непосредственно сбоку от центральных контактов и представляет собой бело-оранжевую и оранжево-белую пару (AKA: T2 и R2 — наконечник 2 и кольцо 2). В зависимости от приложения вторичная цепь может быть либо второй линией гудка на двухлинейном телефоне, либо цепью данных/управления для телефона с электронным ключом.

Пара 3 (T3 и R3)

Третья цепь подключается к двум контактам (контакты 1 и 6) снаружи и представляет собой бело-зеленую и зелено-белую пару (AKA: T3 и R3 — наконечник 3 и кольцо 3). В зависимости от приложения, третья цепь может быть либо 3-й линией тонального набора на трехлинейном телефоне, либо вспомогательной схемой для телефона с электронным ключом.

ФОН
Наконечник и кольцо

В телефонии термины, обозначающие проводники, составляющие цепь, известны как «наконечник и кольцо». Эти термины восходят к ранним временам телефонии, когда операторы осуществляли телефонные соединения, используя 1/4-дюймовые штекеры для наушников, подобные тем, которые используются сегодня для стереонаушников. В старых системах также был третий провод, который был заземлением. «Наконечник» был наконечником. вилки и было положительной (+) стороной цепи. «Кольцо» представляло собой токопроводящее кольцо сразу за кончиком вилки и было отрицательной (-) стороной цепи. Сразу за кольцом находилась «рукавная «, который был заземлением.

USOC (универсальные коды заказа услуг)

В старые времена телефонии стандарты USOC (произносится как U-sock) использовались для упрощения и стандартизации различных схем проводки для модульных разъемов.

RJ (RJ-11, RJ-45 и т. д.)

Стандарты USOC состояли из множества различных конфигураций зарегистрированных разъемов, которые были сокращены как «RJ» и имели такие обозначения, как RJ-11, RJ-12 и т. д. Сегодня мы все еще относятся к модульным разъемам в обозначениях RJ, но редко используют их для обозначения стандарта проводки, для которого они изначально предназначались. Несмотря на то, что это технически неверно, популярная сегодня терминология для терминов RJ-11, 12 или 14 относится к 6-контактному разъему, а RJ-45 относится к 8-контактному разъему.0005

ТРАПЕЦИОННЫЕ ДОМКРАТЫ

БАЛАНС ОПЛАТЫ $89.99

МОДУЛЬНЫЕ ЗАГЛУШКИ

БАЛАНС ОПЛАТЫ $89.99

БОТИНКИ

БАЛАНС ОПЛАТЫ $890,99

ВНИМАНИЕ

Информация на этой странице является оригинальной статьей, защищенной авторским правом. Мы приветствуем вас, чтобы связать эту страницу с вашего сайта. Однако полное или частичное копирование этой статьи строго запрещено.

Отказ от ответственности:

Отказ от ответственности: Мы предоставили эту статью в качестве общего совета по установке для наших клиентов. Мы не претендуем на полноту или точность информации, поскольку она может относиться к бесконечному количеству полевых условий. Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т. д. перед выполнением установки. Пользователи этой информации соглашаются снять с Atcom Inc. любые обязательства, связанные с использованием этой информации.

Модернизация телефонной розетки серии 600 до RJ11 — tp69

Автор Tim

Живете в Австралии и у вас старая, покрытая коркой телефонная розетка, которую нужно обновить? Не уверены, сможете ли вы сделать что-то своими руками или вам стоит вызвать искру? Если это так, читайте дальше.

Компания Telecom/Telstra установила миллионы телефонных розеток серии 600 в домах по всей Австралии с 1960-х годов. Если он у вас есть, он, вероятно, выглядит примерно так:

Однако, если вы купили телефон недавно, скорее всего, в нем больше нет разъема 600-й серии. Скорее всего, вместо этого у него есть вилка RJ11, RJ12 или RJ45 — что-то вроде этого:

Итак, что вы, вероятно, захотите сделать, это заменить старую телефонную розетку на такую, которая подойдет для вилки вашего нового телефона — что-то вроде этого:

Несмотря на то, что существует множество возможных комбинаций старых розеток, проводов и новых вариантов розеток, я собираюсь объяснить самый простой случай, чтобы вы могли понять самое необходимое. Если вы все еще запутались в конце, продолжайте исследования или вызовите электрика.

Если снять накладку со старой (серии 600) телефонной розетки, то вы увидите шесть винтовых клемм, прикрепленных к шести разъемам, расположенным попарно.

Каждый винт/соединитель должен быть пронумерован (от 1 до 6), но если они не пронумерованы, просто начните нумерацию с самого удаленного соединителя в группе из четырех. Таким образом, у вас должны быть 1 и 2, затем 3 и 4, затем зазор (для получения непроводящего патрубка), за которым следуют 5 и 6.

В простейшем случае у вас будет только два провода, подключенных к винтовым клеммам. Бело-синий полосатый провод должен быть подключен к клемме 2, а синий провод должен быть подключен к клемме 6. По соглашению, бело-синий полосатый провод называется «белым» проводом — таким образом, белый подключается к клемме 2 и синий подключается к клемме 6.

Для одной обычной телефонной линии без излишеств достаточно одной пары медных проводов.

NB: Эти провода обычно имеют разомкнутую цепь ~50 В постоянного тока, которая при поступлении вызова переходит на ~100 В переменного тока. Замыкание или заземление этих проводов может привести к неприятному разряду или повреждению дорогого оборудования при обмене, которое можно легко отследить. ты. Если вы не умеете обращаться с такими токоведущими проводами, не причинив им вреда, не продолжайте – вызовите электрика.

Удалите крепежные винты, крепящие монтажную пластину розетки к стене. Осторожно вытащите пластину, чтобы вы могли проверить заднюю часть на наличие сюрпризов.

С помощью изолированной отвертки отсоедините белый провод от клеммы 2. Отрежьте оголенный/зачищенный участок провода изолированными кусачками, чтобы свести к минимуму вероятность случайного удара током или короткого замыкания. Осторожно вытащите его из гнезда. Согните провод в сторону и закрепите его для дополнительной безопасности, если хотите.

С помощью изолированной отвертки отсоедините синий провод от клеммы 6. Отрежьте оголенный/зачищенный участок провода изолированными кусачками, чтобы свести к минимуму вероятность случайного удара током или короткого замыкания. Осторожно вытащите его из гнезда. Согните провод в сторону и закрепите его для дополнительной безопасности, если хотите.

Утилизируйте розетку серии 600 и монтажную пластину. Сохраните крепежные винты.

Теперь обратимся к сменной розетке.

Простейшим зарегистрированным разъемом (RJ), поддерживающим одну телефонную линию (пару проводов), является RJ11. RJ11 имеет 6 P позиций, в которые можно вставлять провода и подключать их к контактам, но фактически сделано только 2 C контактов — поэтому RJ11 также известен как разъем 6P2C.

Примечание. Ваш телефон может иметь разъем RJ12. Это точно такой же размер и форма, как у RJ11, но вместо 2 C контактов он может иметь контакты 4 C — поэтому RJ12 также известен как разъем 6P4C.

Все, что вам нужно для базовой телефонной связи (которая полностью поддерживает ADSL как в его обычной, так и в «голой» формах), — это два медных провода, поэтому вам достаточно разъема 6P2C RJ11. Если можешь, возьми. Но так как производство разъемов 6P4C RJ12 (которые часто используются компаниями) обходится производителям незначительно дороже, вероятно, будет проще найти и использовать один из них. Что-то вроде этого будет работать нормально:

(«Настенная телефонная розетка IDC RJ12» от Jaycar Electronics)

На задней стороне розетки будут прорези для проводов с цветовой маркировкой. Вы пропускаете каждый провод через канал в середине, а затем через прорезь того же цвета.

NB: синий слот легко найти, но простого белого слота вы не найдете. Ищите бело-синий разъем (часто прямоугольник или квадрат, разделенный по диагонали с белым в одной половине и синим в другой) — бело-синий полосатый провод входит в бело-синий разъем.

В каждой прорези находятся два небольших токопроводящих лезвия. Если вы протолкнете провод вниз до дна прорези, лезвия прорежут стороны оболочки и соприкоснутся с оголенным металлом внутри. Чтобы помочь вам в этом процессе, вы можете приобрести себе перфоратор — что-то вроде этого:

Инструмент для перфорации не требуется — вы легко справитесь с задачей с помощью одной или двух тонких отверток, пары ножниц/щипцов, а также проявив немного осторожности и терпения. Однако, учитывая, что инструменты для перфорации можно найти на eBay по смехотворно низким ценам (например, 1,61 доллара США из Гонконга с бесплатной международной доставкой), почему бы не купить этот инструмент и не облегчить себе жизнь? Особенно, если вам нужно заменить более одной розетки или вы знаете других людей, у которых есть розетки, которые можно было бы заменить в будущем?

С помощью перфоратора (или другого инструмента) вставьте белый (-синий) и синий провода в правильное положение на разъеме RJ11/12:

) и синие провода пробиты, но и другие. Оранжевый и бело-оранжевый — вторая пара, обеспечивающая дополнительную функциональность RJ12. Для RJ11 вам не нужно ничего пробивать, кроме белого (-синего) и синего.

После того, как вы обрежете белый (-синий) и синий провода, это должно выглядеть примерно так (но с обрезанными концами):

Два провода вставлены в соответствующие пазы на задней панели разъема RJ11/12, а все остальные провода отогнуты (не вставлены в разъем).
