Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.

Схема подключения


Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:

  • резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
  • термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку;
  • пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.
В любом варианте исполнения они имеют три основных компонента:
  • нагревательный, как уже было отмечено;
  • промежуточный , состоящий из соединительной муфты, через которую холодный конец нагревающих элементов входит в монтажную коробку – ее устанавливают на стене;
  • управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.

Принципы работы и подключение терморегулятора


По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

  • клемма № 1 – фаза сети;
  • № 2 – ноль сети;
  • №№ 3, 4 – жилы нагревательного кабеля;
  • № 5 – таймер;
  • №№ 6, 7 – термодатчик пола.
Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белым (черным, коричневым),

N ноль – синим,

«земли» – желто-зеленым.

Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.

Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.

Варианты подключения для разных типов систем


Сразу отметим, что работать кабелем с двумя токоведущими проводниками удобнее, чем с одножильной конструкцией, поскольку к терморегулятору подводят только один его конец.

Различия в нагревающих элементах диктуют некоторые особенности подключения.

Кабельный теплый пол

При укладке кабельного пола используют как одно-, так и двужильные нагревательные элементы. Соответственно, схемы ненамного отличаются в нюансах подключения к термостату, в остальном же принцип монтажа одинаковый.

А теперь о самом процессе. Для начала выравнивается основание, укладывается слой теплоизоляции и демпферная лента. Еще до начала монтажа силовые провода необходимо протянуть к месту расположения термостата с тем расчетом, что соединительная муфта в результате останется в теле стяжки. Схема последующих действий такова:

  • монтажную ленту укладывают на теплоизоляционном слое или прямо поверх чернового пола, если, конечно, под ним теплое помещение;
  • кабель равномерно раскладывают по креплениям ленты;
  • устанавливают датчик в гофротрубку;
  • проверяют сопротивление кабеля, оно должно соответствовать указанному в паспорте значению – для этого понадобится тестер;
  • заливают стяжку и ждут ее отвердения;
  • активируют систему, присоединив электропроводку, питающие провода от термодатчика и нагревающих секций с помощью винтовых зажимов.

Наилучшим вариантом раскладки кабеля считается змейка. При выборе другого способа проследите, чтобы его линии не пересекались.

Термомат

Термоматы – это разновидность греющего кабеля, поэтому подход к монтажу для обеих систем довольно похож. С матами, конечно, работать проще. Этому способствует несколько факторов: отсутствует теплоизоляция, стяжку заливают тонким слоем и т. д. То есть налицо явная экономия на стройматериалах, необходимом объеме работ. Нельзя как достоинство не отметить и минимальный подъем высоты пола.

Если при подключении нагревательных мат к термостату длины холодных концов оказывается недостаточно, то недостающая часть вырезается из нагревательного мата. Соединительная муфта остается внутри стяжки.

Пленочный теплый пол

Это современная модель пола с подогревом, где в роли нагревающего элемента выступает биметаллические либо карбоновые элементы. Подключают его к сети через медные проводники, проходящие по краям нагревающей пленки. Пол укладывают на специальную подложку, как правило, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предыдущему, а вторую припаивают к клеммам и выводят к терморегулятору.

И в этом случае также подключение датчика теплого пола выполняют в пластиковой гофротрубке (16 мм). Ее помещают либо в канавке, проделанной в полу, либо закрепляют прибор на поверхности пленки. Там, где стена переходит в пол, нужно обеспечить по возможности больший изгиб, тогда кабель расположится в трубке свободно. Чтобы влага не попадала в трубку, с торца ее нужно заглушить.

Основные рекомендации по технике безопасности

Не имея достаточных знаний по электротехнике и навыков обращения с соответствующим оборудованием, нельзя самостоятельно изменять схему управления. В частности, нельзя:

  • изменять длину нагревательного участка кабеля;
  • подключать напрямую концы греющего кабеля в электросеть;
  • подключать не размотанный кабель подогрева;
  • располагать кабель под стационарные предметы мебели;
  • ремонтировать систему самому.

© 2022 prestigpol.ru

Как теплый пол подключить к электричеству. Подключение тёплого пола к электричеству: виды полов, их установка и техника безопасности. Соблюдая все правила, можно выполнить монтаж теплого пола своими руками.

Казалось бы, что может быть доступнее для выполнения, чем подключение системы «теплый пол». Конечно есть опасность отключения электричества в сети. Но эту проблему может решить качественный дизель-генератор. А чтобы сэкономить денежки, можно закупить дизельное топливо летнее оптом. При установке, монтаже и подключении систем существуют определенные правила по технике безопасности, не зная которых можно просто испортить систему «теплый пол». Поэтому необходимо подружиться с правилами, предъявляемыми при монтаже систем.

Отопительная система «теплый пол»

Среди систем отопления квартиры «теплый пол» занимает одно из лидирующих мест. Принцип и конструкция данной системы отопления, при которой нагрев воздуха осуществляется снизу, просты. Поэтому произвести монтаж и подключение теплого пола можно своими руками.

Напомним о преимуществах устройства теплого пола по сравнению с традиционным отоплением радиаторным:

• отсутствие потоков конвекционных, связанных с разностью температур
• равномерное распределение температуры по высоте помещения.
Виды теплых полов характеризует основной параметр — значение погонной мощности:
• настильная система (мощность погонная составляет от 50 до 100 Вт/м)
• система для деревянных полов (погонная мощность 50 Вт/м)
• бетонная система (мощность погонная может достигать 120 Вт/м).


Следует различать теплый пол электрический и водяной теплый пол.

Электрический «теплый пол»

Наиболее распространенным вариантом теплого пола можно смело назвать электрический теплый пол. В зависимости от конструкции и исполнения электрические полы теплые бывают:
• пленочные
• нагревательные маты
• нагревательные кабели.

Естественно, стоимость теплого пола электрического будет зависеть от выбранного типа исполнения.

Общий принцип подключения электрического теплого пола идентичен и будет заключаться в укладке материала, из которого состоит система, и установке терморегулятора.

пленочный пол теплый

Для пленочного пола теплого в качестве элемента нагревательного используется специальная пленка. Поэтому задача, как подключить инфракрасный теплый пол будет заключаться в изоляции мест соединения, входящей в комплект поставки от производителя.

Как правило, каждый отрезок пленки укомплектован кусочками изоляции каучуковой, а также клеммами и заклепками. Пленочный пол может иметь углеродную и биметаллическую структуру пленки. Углеродная пленка представляет собой резистивный элемент, схематически расположенный между слоями углеродных теплоэлементов. Углеродная греющая пленка предоставляет возможность обогрева любых типов помещений, а также открытых площадок. Отопление может быть реализовано в качестве основного или дополнительного.




Биметаллический теплый пол представляет собой пленку из полиуретана, состоящую из двух слоев: верхний слой – сплав меди, нижний – сплав алюминия. По форме биметаллическая пленка представляет собой рулон, разделенный на секции. Такая структура секций очень удобна для монтажа, поэтому вопрос: «Как подключить пленочный теплый пол» решается быстро.



Квадратные секции размерами 0,58х0,54 мм с расположением по краям токоведущей разомкнутой шины, соединенной зигзагообразным проводником, позволяют располагать и производить монтаж теплого пола под напольные декоративные покрытия. Необходимо помнить, что изоляция наносится лишь с одного края пленки, с другого края подключают силовые провода. Для работоспособности системы, листы пленки необходимо подсоединить между собой. Более подробная информация в этом видео.

нагревательные маты

Нагревательные маты применяются, когда необходимо поднять уровень тонкого по толщине теплого пола. Конструктивно маты нагревательные имеют незначительную погонную мощность (10 Вт/м) и размеры. Кабель мата нагревательного закреплен на пластиковой сетке. Принцип монтажа матов заключается в раскладке сетки полотна мата на полу, придавая необходимую форму.

Укладка мата нагревательного осуществляется в несколько этапов: раскатка мата по всей площади пола, подключение кабеля к терморегулятору и финишная отделка. После окончательной укладки нагревательного мата на поверхность пола следует убедиться в полном отсутствии любых повреждений кабеля. Для этого кабель «прозванивают», а затем производится нанесение клея и укладка плитки.

Маты нагревательные приклеивают на готовую стяжку непосредственно в самовыравнивающуюся смесь или раствор. Кабель мата располагают под плиткой. Быстрота и простота монтажа позволяет создавать электрический теплый пол под плитку своими руками за непродолжительное время.

кабели нагревательные

При обустройстве теплого пола с использованием кабелей нагревательных необходимо помнить, данная система будет иметь значительную погонную мощность (до 25 Вт/м). В целях соблюдения техники безопасности и регламентируемых норм и правил, рекомендуется устанавливать кабели нагревательные в слой стяжки толщиной не менее 3-5 см.



Кроме того, подключать данную систему к электрическому источнику можно после полного застывания раствора стяжки. Предупредим заранее, что монтаж теплого пола с применением нагревательных кабелей требует специальных знаний по электробезопасности и навыков. Поэтому не помешает узнать отзывы о монтаже электрического теплого пола данного типа. Укладывать кабель нагревательный необходимо с места подключения проводки.

При этом рекомендуется придерживаться рекомендаций производителя продукта относительно минимального расстояния между нитями кабельной проводки.
Подключать датчик терморегулятора, необходимо строго соблюдая прилагаемую схему и инструкцию.

Как произвести монтаж и подключить теплый пол с нагревательными кабелями представлено в этом видео.




В инфракрасной пленке важно помнить о том, но каждый кусок должен быть заизолирован в 4 местах прохождения медной шины. Пленка соединяется параллельным соединением, помните, что длинна куска метровой не более 8 метров, 80 см – 10 м., а 50 см — не более 15 м/п одним куском.

Схема укладки пленки может быть следующая:





Стержневой инфракрасный теплый пол подобен смеси греющего мата и инфракрасной пленки, он раскладываться подобно мату, а соединяется подобно пленке:





Подключение к терморегулятору. Не забывайте в электрических теплых полах очень важно разместить датчик в гофре, правильно расположив между витками провода, так чтоб его можно было заменить, это касается и стержневого теплого пола. В инфракрасной пленке датчик прячется непосредственно под нагревательным элементом в канавке теплоизоляции.

1- фаза

2 — ноль

3- ноль пола

4- фаза пола

5 — игнорируем

6 — провод датчика 1

7 — провод датчика 2

Датчик должен быть в гофре

Сколько стоит монтаж теплого пола электрического

Электрический теплый пол в доме или квартире является довольно распространенным устройством. В зависимости от мощности Вы сможете использовать его как самостоятельный или дополнительный отопительный прибор.

Теплый пол часто применяют вместе с ламинатом, ковролином и даже такими материалами, как паркетная доска.

Сколько стоит монтаж теплого пола электрического

Площадь теплого пола в м2 Цена за монтаж в рублях
до 10 от 400
20 350
30 300
до 40 250
от 40 200

Мы указали средние цены на рынке, но они могут отличаться в зависимости от компании. Чтобы узнать расходы более точно, рекомендуем написать нам через форму обратной связи.

Основные преимущества электрического теплого пола:

  • Простота выполнения монтажа (греющий кабель раскладывается на идеально ровной поверхности и на время закрепляется монтажной лентой, после чего заливается цементной стяжкой).
  • Не требует выполнения большой толщины стяжки.
  • Подключение к домашней электрической сети.
  • Высокая точность регулировки температуры.
  • Использование встроенного таймера позволяет выполнять включение/выключение теплого пола в конкретном временном режиме.

Все существующие недостатки электрического пола прежде всего связаны с обеспечением электробезопасности:

  • перед тем как подключать теплый пол, нужно хотя бы примерно оценить возможности проводки;
  • теплый пол должен иметь подключение к контуру защитного заземления;
  • перед тем как выполнить монтажные работы, нужно четко представлять расположение всех элементов системы (исключать наращивание проводов, которые подключают датчик к терморегулятору).

Особенности монтажа теплого пола

Монтаж такой системы можно рассмотреть на примере теплого пола из резистивного нагревательного кабеля. Этот теплый пол включает кабель, монтажную ленту, терморегулятор и термодатчик. Он прекрасно подходит для укладки под стяжкой. Для монтажа нужно выбрать место на стене, где будет находиться терморегулятор (оптимальная высота установки – 30-60 см от поверхности пола).

Дальше стоит установить подрозетник, завести в него две пластиковые гофры для термодатчика и обогревающего кабеля и питающий провод. При этом нужно обезопасить сменяемость термодатчика, поскольку он может поломаться во время эксплуатации. Даже при залитой стяжке важно, чтобы он легко перемещался в гофротрубе. А значит, трубка должна быть внутри достаточно простой (рекомендуемый размер – диаметр гофрорукавов 20 мм) и в меру короткая, так, чтобы Вы могли без труда заменить датчик и в то же время он находился в центре ближней петли обогревающего кабеля.

Специальная теплоизоляционная подложка

Она укладывается на пол, закрывая его полностью. Сама подложка бывает разных типов – пробковая, фольгированная, из полиуретана без фольги.

Главная задача подложки – не пропускать тепло вниз от обогревающего кабеля, поэтому она должна быть довольно толстой – оптимальная толщина от 3 мм. Стоит обратить внимание на то, что с несколькими видами полов запрещено устанавливать подложку на основе фольги и из фольги, поэтому стоит внимательно ознакомиться с инструкцией по установке теплого пола.

Процесс укладки кабеля

Сам обогревающий кабель необходимо укладывать по полу простыми петлями и фиксировать специальной монтажной лентой. При этом для каждого вида кабеля шаг петли рекомендован производителем и указан на упаковке. Стоит придерживаться этих советов, в противном случае теплый пол не сможет работать правильно – при большом шаге обогрев до заданной температуры будет осуществляться очень долго. При установке крайних петель стоит отступить от мест установки мебели и от стен на 20-30 см.

Концы нагревательного кабеля должны заводиться в подрозетник через незанятую гофрированную трубку и подключаться на клеммах терморегулятора.

До процесса заливки финишной стяжки поверх теплого пола нужно проверить кабель на отсутствие короткого замыкания и обрыва. Это делается с помощью обыкновенного омметра. Важно, чтобы сопротивление работоспособности кабеля находилось в пределах +/-10% от того, который указан производителем.

Подключение и тестирование теплого пола

По завершении заливки стяжки производители теплых полов советуют включать систему не раньше, чем через месяц, когда бетон полностью застынет. Однако еще до настила финишного покрытия пола (например, ламинат или плитка) на второй-третий день после стяжки мы советуем включить пол на 10 минут, чтобы проверить его работоспособность.

Питающий кабель должен рассчитываться на максимальное потребление системой. Для этого советуют использовать провода – трехжильные ВВГнг и NUM, имеющие сечение в 2,5-4 мм. Хорошо, если в щитке будет отдельный автомат, от которого будет запитывать только теплый пол.

Терморегуляторы теплого пола могут быть разных модификаций – от самых простых и дешевых в управлении, состоящих из корпуса с поворотным механизмом для установки температуры и рычажком включения, до сложных программируемых комплексов. Пол теплее греть не будет при установке дорогой модели, поэтому советуем покупать терморегулятор, отталкиваясь от своих финансовых возможностей, а также удобства использования.

Установка других видов теплых полов напоминает монтаж приведенного примера. Как бы там ни было, при установке теплого пола стоит посоветоваться со специалистами или прибегнуть к их услугам. Монтаж теплого пола является одним из самых ответственных и трудоемких видов работ по электрике, а значит, ошибки в таком случае просто недопустимы и могут привести к серьезным финансовым расходам.

Обратившись через обратную связь, Вы можете получить бесплатную консультацию и узнать, сколько стоит монтаж электрического теплого пола.

Возможно Вам будет также интерестно:

Схема подключения теплого пола: водяного, электрического, пленочного

Монтаж и подключение теплых напольных систем обогрева – это несложная работа, если разобраться, как правильно она выполняется. Есть обогревательные системы на основе воды, инфракрасные и электрические системы обогрева, которые монтируются и вводятся в эксплуатацию разными способами. Сначала необходимо правильно соединить элементы обогрева, подключить пол к терморегулятору и к сети. Все тонкости подключения зависят от типа подключаемой системы, рассмотрим их.

Особенности подключения водяного теплого пола

К моменту введения отопления в эксплуатацию вы должны предварительно установить коллекторный шкаф и смонтировать сам теплый пол. Подключение производят с помощью коллектора.

Существует несколько схем полов на основе воды, это:

  1. схема с трехходовым клапаном,
  2. схема с циркуляционным устройством.

Когда вместо насоса устанавливают трехходовой клапан, то в этом случае имеет место хорошая циркуляция жидкости. Только при хорошей циркуляции воды вы сможете отапливать все помещение и обойтись без установки насосов.

Первым концом трубы прикрепляются к котлу, а на второй край устанавливают разветвители. К одной стороне разветвителя, которая расположена вверху, присоединяют воздухоотводчик. А на обратной стороне находится кран для слива, из которого сливают воду, если системе необходим ремонт.

Введение в эксплуатацию схемы с циркуляционным насосом требует предварительного монтажа системы. После выполнения необходимых ремонтных работ и установки труб, котел подсоединяют к трубам, затем его подключают к отопительной системе. Если все сделано правильно, то проверка пола происходит успешно. В процессе проверки функционирования устройства, его включают на максимальную температуру.

Как проходит подключение электрических напольных обогревательных систем?

Чтобы привести в действие теплый электрический пол, подумайте, в каком месте в вашем помещении будет установлен терморегулятор. Термостаты помогают пользователям управлять системой и обеспечивают постоянную необходимую температуру в доме. С его использованием к сети подсоединяются элементы нагрева отопительной системы.

Перед установкой терморегулятора подумайте о том, вы будете использовать стационарное подключение или пользоваться розеткой для выполнения данных функций. Сделать подключение несложно, поскольку на большинстве таких устройств (на корпусе) изображена схема подключения.

После установки термостата проводим фазу в направлении распределительной коробки. Не забываем о заземлении электричества. В стене делаем канавку для того, чтобы разместить в ней две трубы, сделанные из пластика. Одна трубка имеет кабеля провода для нагрева, а вторая – датчик внутри.

После выполненной процедуры подключаем электрический теплый пол. Укладываем теплоизоляцию вдоль стены, затем монтируем кабель. Если под вами находится отапливаемое помещение, то провод устанавливают и на черновой вариант напольного покрытия.

Чтобы приступить к подключению системы, проверьте стяжку, и убедитесь в том, что она высохла и затвердела. Кабеля питания от секций, которые будут нагреваться, присоединяем с помощью зажимов.

Если вам предстоит монтаж электрического пола, который произведен из матов, то это простая процедура. Монтаж данной системы аналогичный монтажу системы кабелей. Электрический мат имеет форму тонкого изделия из термоустойчивой пленки, внутри которой содержится тонкий кабель для нагрева.

Определяете мощность системы и тот участок, который она будет занимать в помещении. Далее действуем по следующей схеме:

  • На черновом напольном покрытии размещают пленку с кабелем.
  • Пленку покрывают тонким слоем бетона. Вместо бетона можно взять клей для плитки.
  • После этого поверхность пола отделывают тем материалом, который вы выбрали для окончательной отделки.
  • Чтобы исключить перегрев системы, не используют в данном случае при монтировании теплоизоляционные материалы.

Если при установке системы вы увидели, что не хватает к термостату холодных концов, то небольшую часть кабеля извлекают из мата. Муфту для соединения располагают внутри под стяжкой.

Тепловой мат – это один из видов нагревательного кабеля, и поэтому можно говорить об идентичности монтажа данный систем. Разница – это упрощенная установка тепловых матов, их монтировать легче и быстрее, по сравнению с кабелями. В таком случае не требуется расходов на теплоизоляционный материал, сооружения толстой стяжки. Все это создает условия для экономии финансовых ресурсов.

Введение в эксплуатацию пленочного пола

Теплые полы, произведенные из пленки, — это сравнительно новая разработка в системах отопления. Схема подключения теплого пола такого вида несложная, но чтобы разобраться в ней, рассмотрим особенности данного устройства для обогрева помещений.

Система данного обогревательного устройства сделаны из биметаллических или из карбоновых составляющих частей, плотно размещенные в небольшом слое материала, способного удерживать тепло. Греется пленка тогда, когда соединить её с проводниками, сделанными из меди. Они присоединяются к сети.

Подключение данного вида пола происходит так же, как и монтирование тепловых матов. Но в этом случае по все площади установки пленки закладывают подложку. Она выполняет функцию сбережения тепла, поскольку отражает его и направляет внутрь обогреваемого помещения.

Рассмотрим процесс подключения инфракрасного пола. Чтобы выполнить процедуру правильно, нельзя разрезать пленку по диагонали. Пленку режут через 18 сантиметров или более, но не более 30 сантиметров, производя действия по тем линиям, которые указанны производителем. Она должна быть отдалена от стены на 10 сантиметров. Части пленки складывают на подложку. Оставляем расстояние не менее 5 мм. Но это расстояние нельзя превышать более, нежели вдвое. Не перегибайте их под углом 90 градусов, чтобы не испортить их.

В местах разрезов термопленка, и которых видно токопроводные шины, требуется изоляция. К комплекту товара прилагается битумная изоляция, именно этими полосками и изолируют места разрезов токопроводных шин. Посередине их вставляйте контакт и прижимайте плоскогубцами.

Провода, которые проводят ток, зачищают на 10 мм и зажимают их, используя для этого плоскогубцы. Затем выполняют изоляцию. Подключение пола происходит с использованием медных многожильных проводов, сечение которых не может быть менее 1,5 мм. Чтобы автоматика устройства работала правильно, не забудьте установить термодатчик.

Чтобы смонтировать датчики, строители используют пластиковую трубку, размещая её в углублении, которое делают в полу. Есть варианты установки датчиков, когда их закрепляют поверх пленки.

Таким образом, мы рассмотрели несколько вариантов подключения электрического теплого пола, схему установки пола на водяной основе для обогрева дома и как можно подключить пленочный пол. Отметим, что пленочный (инфракрасный) пол является разновидностью электрических обогреваемых устройств для пола. Монтаж систем происходит несложно, важно разобраться в циркуляции жидкости при использовании водяного пола и в нюансах установки и функционирования обогревательных устройств, которые питаются от электросети.

как правильно подключить, как включить одножильный теплый пол, схема подключения от полотенцесушителя

Теплые полы сегодня становятся очень популярными. С их помощью можно создать комфортные условия внутри любого помещения. Конструкции представляют собой сложные системы, которые не так просто монтировать. Перед тем как приступать к их обустройству, следует узнать тонкости подключения теплого пола.

Особенности

Теплый пол представляет собой отопительную систему, располагающуюся под напольным покрытием. Ее можно использовать в качестве вспомогательного или основного вида отопления.

Состоит такая конструкция из нескольких основных элементов:

  • Теплопроводы. В зависимости от способа нагревания, их разделяют на водяные и электрические. Последние сегодня стали применять намного чаще, так как работать с ними проще. Водяные полы не способны работать от электричества напрямую. Вода в них нагревается с помощью различных видов котлов, которые следует правильно подключить к трубам.
  • Системы контроля. Сюда относят все виды терморегуляторов, которые позволяют поддерживать температуру пола на одном уровне. Если их не включить в схему, тогда теплопроводы могут перегреваться или просто нагревать комнату довольно сильно.

Монтаж водяного пола – это сложная процедура, которую сможет выполнить не каждый специалист. Но, смонтировав данную систему, вы получите долговечную и экономичную конструкцию.

Схема подключения теплого пола

Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.

Он работает вместе с термодатчиком, позволяющим запускать нагрев, в зависимости от температурных изменений поверхности.

Здесь существует два способа организовать работу электрического пола:

  1. Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.
  2. Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата.

Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

  1. Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.
  2. Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.

Как правильно подключить?

Монтаж водяных и электрических теплых полов отличается только методом подключения к источнику питания. В первом случае нужно врезать трубы в систему отопления или к котлу, тогда как во втором варианте следует просто соединить электрические кабели с центральной системой электричества.

Процесс подключения водяного пола предполагает выполнение нескольких простых рекомендаций:

  1. Трубы от системы соединяются с отопительным котлом только с помощью специальных запорных клапанов. Если источник нагрева используется только для нагрева пола, тогда он непосредственно подключается к выходным и входным концам напрямую без коллектора.
  2. Формирование нескольких отопительных контуров предполагает монтаж сервоприводов. С их помощью можно контролировать температурный режим в каждой из отдельных зон. Устанавливаются сервоприводы между трубами пола и отопительным котлом.
  3. Когда котлы используются для нагрева батарей и встроенных конструкций, тогда желательно дополнять их гребенками и трехходовыми клапанами. Последняя конструкция нужна для правильного распределения воды. Она зачастую работает с механическим терморегулятором, который контролирует температуру теплоносителя. Здесь важно использовать котлы, которые будут обеспечивать нужную степень нагрева.
  4. Для более эффективной циркуляции на каждом независимом участке желательно применять циркуляционные насосы. Их можно устанавливать как на выходе, так и на входе теплоносителя в систему. Но первый вариант предпочтительней, так как позволяет добиться более равномерного смешивания.

Технически подключение водяного пола предполагает выполнение таких операций:

  • Укладка трубопровода и подводка его концов к котлу или соединительному коллектору.
  • Подключение. Соединение трубопроводов осуществляется с помощью специальных переходников. В большинстве случаев между этими системами еще встраивают терморегуляторы, насос, байпасы, а также специальные устройства, контролирующие давление внутри трубопровода.

Подключение электрических полов зачастую начинается с монтажа терморегулятора.

Подать на него ток можно несколькими способами:

  • Через розетку. Для этого от данной системы отводят кабели нуля и фазы. Их прокладывают к месту расположения регулятора. Если последний располагают внутри стены, тогда все провода желательно располагать внутри штробы.

Чтобы подключить кабели, следует их закрепить в специальных пазах регулятора. Они отмечены специальными метками. Обратите внимание, что таким образом можно подключить устройство к розетке без заземления. Если же оно все-таки нужно, тогда просто выводят кабель от терморегулятора на специальный выход в щитке или другом месте.

  • Используем щиток. Здесь нужно все 3 кабеля (фаза, ноль и заземление) подсоединить уже к коробке. Для этого желательно применять УЗО, к которому и подводят провода. После этого защитное устройство по специальной схеме уже подключается к электрической сети дома.

Рассмотрим боле подробно технологию подключения различных видов кабельных полов:

  • Пленочный пол. Этот материал состоит из тонких матов, которые размещают по всей поверхности напольного покрытия, выбрав одну из схем расположения. Между собой ленточные элементы желательно склеивать скотчем. Каждый лист подключается к электрической сети последовательно. Получается, что нам нужны два основных провода, которые будут отходить от терморегулятора или распределительной коробки.

После этого каждый отдельный мат соединяется с центральной жилой небольшими кабелями. Для их соединения используют специальные клеммы. Важно при этом не перепутать плюс и минус, так как это не позволит полу греться.

  • Стержневые полы. Данный вид пола также состоит из отдельных матов, но все проводники здесь располагаются параллельно. В первую очередь нужно все листы между собой следует соединить последовательно. Для этого также применяют кабели, но они уже крепятся к соответствующим выходам на самих матах.

Важно, чтобы после монтажа образовалась сплошная цепь.

Когда все готово, к первому мату следует подключить фазу и ноль. Это осуществляется также с помощью специальных термогильз. Обратите внимание, что если вы неправильно соедините маты, то это может привести к замыканию или система просто будет работать неэффективно и быстро выйдет из строя.

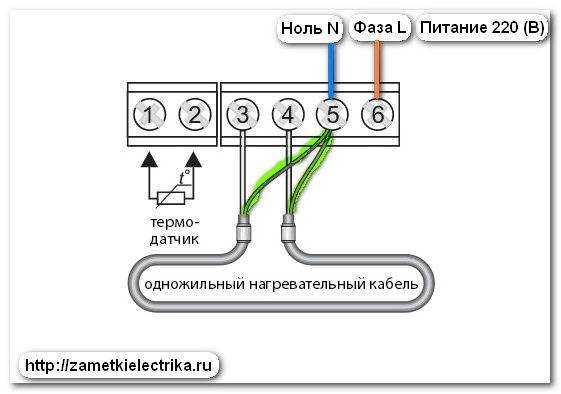

  • Кабельные полы. Особенностью этих конструкций является то, что они состоят из отдельного провода, который располагают по всему периметру комнаты. Сложностью их монтажа является выбор правильной раскладки и соблюдение расстояние между витками.

Здесь может использоваться одножильный и двухжильный провод. Если применяется кабель только с двумя жилами, тогда следует конец и начало его подключить к фазе и нулю электрической сети. А другой провод используют в качестве заземления.

Двухжильные кабели состоят уже из 3-х жил, которые подключить намного проще. Для этого используют только один конец провода. Каждую из жил подсоединяют к соответствующим клеммам на терморегуляторе или защитном автомате.

Обратите внимание, что монтаж подобных полов может осуществляться напрямую к электрической сети без применения термостатов.

Но такой подход не позволит качественно контролировать температуру пола, а также будет приводить к большим затратам энергии. Важно перед подключением обязательно ознакомиться с рекомендациями производителя, что позволит выбрать оптимальный вариант эксплуатации.

Настройка

Особое внимание здесь следует уделить водяным полам, которые нуждаются в проверке работоспособности. Их можно включать только через неделю-две после заливки стяжки. Нагрев при первом включении должен быть минимальным, так как это может навредить бетонному слою.

Чтобы настроить работу системы, следует выполнить несколько простых операций:

  1. Изначально желательно удостовериться, что все краны открыты, и вода сможет попасть в нужную точку пола.
  2. Установив минимальную температуру, следует включить циркуляционный насос. После этого с помощью расходомеров следует проверить, проходит ли поток по всем контурам. Если это не так, нужно искать место, где скопился воздух или закрыт кран.

Настройка электрических полов выполняется с помощью терморегуляторов. Здесь просто следует перевести устройство в определенный температурный режим, а затем проанализировать работу системы на протяжении определенного времени.

Если система выключается в нужное время, тогда можно в полном объеме эксплуатировать теплый пол.

Неисправности

Теплые полы очень часто выходят из строя, что приводит к затруднительному и долгому ремонту.

Водяные конструкции могут приходить в непригодность по следующим причинам:

  1. Повреждение трубы. Утечка воды является довольно опасным явлением, которую выявить сложно. Если такая проблема выявлена, следует сразу отключить насос и обогрев. После этого ищется место пробоя и устраняется поломка.
  2. Неравномерность нагрева. Эта проблема связана с разной длиной контуров, а также неправильной настройкой коллектора. Вода просто циркулирует в одном месте быстрей, чем в другом.
  3. Поломка циркуляционного насоса. Если данный механизм вышел из строя, вода будет прогреваться медленно. В таком случае пол будет теплым только в начале контура.

Что касается электрических полов, то все поломки можно свести только к двум явлениям:

  1. Повреждение кабеля. Выявить разрыв можно с помощью специальных устройств. Но восстановить работу не всегда удается, так как будет нужно устанавливать полностью новый пол или отдельный мат.
  2. Неисправности терморегулятора. Здесь также существует несколько вариантов повреждений. Одной из главных причин считается выход из строя датчика температуры. Это приводит к неравномерному нагреву, а также преждевременному отключению системы.

Советы специалистов

Монтаж теплых полов – это сложная процедура, которая зависит от нескольких факторов.

Чтобы получить надежную и долговечную систему, специалисты рекомендуют придерживаться следующих советов:

  1. Независимо от того, какой пол вы монтируете, следует избегать расположения теплоносителя под мебелью и другими уязвимыми к теплу конструкциями. Подбирайте правильные схемы размещения трубопровода или электрического кабеля.
  2. Обязательно рассчитывайте мощность котла или электрической сети. Это нужно, чтобы подобрать технические характеристики теплого пола.
  3. Применяйте только качественные материалы. В большинстве случаев трубы и кабель прячут под слоем стяжки, поэтому отремонтировать их быстро не удастся. Особенно это касается трубопровода, который может давать протечки.

Подключение теплых полов – это сложная задача, требующая предварительных расчетов и применения специального оборудования. Поэтому ее лучше доверять бригаде монтажников, гарантирующих длительную и надежную работу всей системы.

Подробную инструкцию по монтажу теплых полов смотрите в следующем видео.

Теплый пол CT | Системы напольного отопления

Электрические соединения обеспечивает установку систем напольного отопления в домах в Ньюингтоне, штат Коннектикут, а также клиентам по всему штату. Эти системы, также известные как теплый пол, могут быть очень эффективным способом обогрева вашего дома. По сравнению с другими системами напольного отопления, такими как водяные системы отопления, полы с электрическим подогревом столь же эффективны и могут помочь снизить потребление энергии и ваши счета.Почему бы не наслаждаться теплыми полами по всему дому, одновременно снижая счета за коммунальные услуги? Начните сегодня и позвоните в компанию Electrical Connection для установки системы подогрева пола.

Установка лучистого теплого пола

Электрические системы обогрева полов могут быть установлены под различными типами напольных покрытий. Поскольку они изготовлены из гибкой сетки, их можно установить на любой площади вашего дома. Они также эффективны и безопасны. На самом деле, многие системы электрического обогрева пола имеют автоматическое устройство защиты от перегрева.А с нашими лицензированными и опытными электриками, устанавливающими вашу новую систему подогрева пола, вы можете быть уверены, что все будет установлено в соответствии со всеми строительными и противопожарными нормами. Позвоните нам, если вы заинтересованы в установке лучистого теплого пола. Мы предлагаем услуги по всему штату, поэтому позвоните сегодня, чтобы начать.

Эффективное отопление дома

Вопреки распространенному мнению, электрические системы напольного отопления так же эффективны, как и другие системы напольного отопления.Они также гораздо более эффективны, чем системы принудительной вентиляции, которые могут терять много энергии из-за негерметичных воздуховодов или вентиляционных систем. Если эти системы установлены правильно, они могут экономить энергию и служить долгие годы. Как и в любой отопительной системе, регулярное техническое обслуживание является ключом к обеспечению долгосрочных результатов. Мы также можем взять на себя текущее обслуживание и любой необходимый ремонт вашей системы отопления. Позвоните нам в любое время, чтобы узнать больше об электрических лучистых полах.

Установки и обновления GFCI

GFCI (прерыватель цепи замыкания на землю) требуется для электрических систем обогрева полов, которые устанавливаются на кухнях и в ванных комнатах или в любых других местах, где существует вероятность воздействия влаги на систему. В Electric Connection мы являемся подрядчиком по электроснабжению с полным спектром услуг. Наши электрики также могут установить розетки GFCI, если ваш дом еще не оборудован этими розетками. Звоните в любое время для обслуживания.

Электрическое подключение — ваши доверенные электрики

Electrical Connection — ваш надежный электрик из Коннектикута! Позвоните нам, если вы хотите узнать больше о наших установках напольного отопления и розеток GFCI.

Если вам нужны услуги по установке теплого пола в Хартфорде, Ньюингтоне или где-либо еще в Коннектикуте, позвоните по телефону 860-667-7652 или заполните нашу онлайн-форму запроса.


Последние статьи

  • Вы думали о подогреве полов?

    Поскольку зима не за горами, важно, чтобы вы могли эффективно и экономично обогревать свой дом в течение всего отопительного сезона. Для этого жизненно важно, чтобы вы не только инвестировали в качественную систему отопления, но и наняли квалифицированного, обученного специалиста для завершения установки системы отопления.

    Подробнее
  • Руководство электрика Hartford: часто задаваемые вопросы о системе напольного отопления

    Планируете ли вы, чтобы электрик Hartford установил электрическую систему напольного отопления в вашем доме? Системы теплых полов можно устанавливать под многие типы напольных покрытий, а гибкая сетка обеспечивает большую универсальность…

    Подробнее

Руководство по установке SunTouch WarmWire Как установить SunTouch WarmWire Компания SunTouch, подразделение Watts Water Technologies, Inc.

Коврики для обогрева пола SunTouch просты в установке и разработаны с учетом требований безопасности.

• Коврики SunTouch бывают разных размеров, их можно формовать и использовать в различных комбинациях для обогрева любого помещения.

• Силовые кабели и нагревательные элементы SunTouch полностью заземлены от одного конца до другого. Нагревательные элементы армированы арамидными волокнами и изоляцией из этилентетрафторэтилена (ЭТФЭ).

• Нагревательные элементы SunTouch имеют плетеную двухпроволочную конструкцию и экранированы для снижения электромагнитных полей (ЭМП) до сверхнизких уровней.

• Коврики SunTouch протестированы в соответствии с независимым стандартом испытаний на излучение электрического излучения (REET) для использования в жилых помещениях.

• Элементы управления SunTouch имеют защиту GFCI.

Коврик SunTouch

Нагревательный провод вплетается в специальное оранжевое волокно для изготовления прямоугольных матов. Эти коврики изготавливаются для 120 В переменного тока и 240 В переменного тока длиной 1, 2 и 3 фута. ширины.

Площадь матов от 10 кв. футов. до 160 кв. футов, в зависимости от ширины, длины и напряжения.
Коврики разных размеров должны быть соединены вместе параллельно (не последовательно), чтобы заполнить большую площадь.
Однако они должны иметь одинаковое напряжение.

Например, для обогрева 80 кв. м. площадь, возможны различные комбинации: два мата размером 1 х 40 футов; или даже комбинация одного 2 х 20 футов и одного 1 х 40 футов. Никогда не комбинируйте коврики на 120 В переменного тока с ковриками на 240 В переменного тока.
SunTouch — это безопасное и эффективное электрическое устройство для обогрева пола для внутренних помещений. Его нельзя использовать для наружного снеготаяния.Как правило, он предназначен для укладки под плитку, камень и другие каменные полы в жилых и небольших коммерческих помещениях.

SunTouch можно использовать для обогрева помещения, а также обогрева пола при условии, что теплопотери помещения ниже возможностей мата. Пожалуйста, обратитесь к специальной информации о конструкции, предоставленной для применения в системах отопления, особенно при укладке напольных материалов, не связанных с кирпичной кладкой.
Проектировщик должен определить, достаточно ли тепловыделения SunTouch, чтобы соответствовать теплопотерям конструкции

Анатомия нагревательной проволоки мирового класса

Увеличенный разрез нагревательной проволоки.



SunTouch обеспечивает мощность 12 Вт/кв. фут. Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед вводом в эксплуатацию и, в случае применения неизолированных плит, от теплового стока нижележащих материалов.

Пожалуйста, обратитесь к вашему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch в вашей конкретной конструкции.

ПРИМЕЧАНИЕ. SunTouch был протестирован в соответствии с американским стандартным методом испытаний
ASTM C627, стандартным методом испытаний для оценки систем укладки керамической плитки с использованием напольного тестера типа Robinson.
Это испытание было проведено Американским советом по плитке для укладки поверх бетонной плиты и над каркасным полом.

В результате этого тестирования был присвоен рейтинг «Умеренный коммерческий» для обычного (не автомобильного) коммерческого и легкого институционального использования. Это также будет включать все (не автомобильные) жилые помещения.

Никогда не устанавливайте SunTouch непосредственно под винил, ковер или деревянный пол.

SunTouch должен быть залит раствором в соответствии с требованиями UL. Не используйте клей или клеи. Некирпичные напольные материалы, такие как ковер, винил или твердая древесина, могут быть уложены поверх SunTouch, если коврик уложен из материала на основе цемента или гипса.

Если у вас есть какие-либо вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453)

.

Вот что вам понадобится:

Определите, сколько обогревателей SunTouch вам нужно

Основными компонентами системы SunTouch, в зависимости от
требований проекта, являются:

1.Коврик SunTouch*
2. Датчик температуры пола (программируемый или непрограммируемый)*†
3. Автоматический выключатель GFCI (если он не является частью термостата)
4. Внешний контактор (при необходимости)

Другие необходимые предметы:

• Установочный комплект SunTouch* (показан ниже)
• Пневматический степлер и пистолет для горячего клея
• Квадратная электрическая коробка 2-1/8 дюйма глубиной 4 дюйма для термостата
• Одноместное «грязевое» кольцо (листовой камень) на 4 «квадратная коробка
• Электропроводка 12 калибра
• Монитор LoudMouth*
• Цифровой омметр (мультиметр)
• Изделия для укладки плитки (строительный раствор, подложка, плитка и т. д.))
• Мастерок размером 3/8 x 1/4 дюйма или больше и другие инструменты для плитки
• Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, долото, ножницы и т. д.)
• Изоляция (если требуется в соответствии с проектом) Проконсультируйтесь с местными строительными властями, поскольку во многих областях требуется, чтобы квалифицированный электрик выполнял всю проводку и подключение.

* Элементы доступны от SunTouch. Все остальные элементы не включены и могут быть приобретены на месте.
† Устройство FloorStat одобрено для использования в США.и Канада, отдельно от сборки, внесенной в список SunTouch.

ПРОЧТИТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH

НИКОГДА не устанавливайте SunTouch под ковровое, деревянное, виниловое или другое напольное покрытие, не связанное с кирпичной кладкой, без заделки его в тонкозастывший, густозастывший или самовыравнивающийся раствор.

НИКОГДА не устанавливайте SunTouch в клей или клей, предназначенный для виниловой плитки или другого ламината. Его необходимо залить цементным раствором для керамической плитки.

НИКОГДА не обрезайте нагревательный провод.

НИКОГДА стучите шпателем по мату или нагревательному проводу, чтобы удалить излишки раствора.

НИКОГДА обрежьте маты, чтобы сделать их короче. Только волокнистую сетку можно разрезать, чтобы сделать повороты или чтобы коврик подходил к определенной области.

НИКОГДА не пытайтесь ремонтировать нагревательный провод, если он поврежден. Прежде чем продолжить, позвоните на завод для получения инструкций.

НИКОГДА не сращивайте один нагревательный провод мата с другим нагревательным проводом мата, чтобы сделать мат длиннее.Несколько матов должны быть подключены параллельно напрямую к питанию в распределительной коробке или к блоку управления.

НИКОГДА не устанавливайте один мат поверх другого или внахлест. Это вызовет опасный перегрев.

НИКОГДА не забудьте установить датчик пола.

НИКОГДА не устанавливайте SunTouch на любые стены.

НИКОГДА не устанавливайте коврики под шкафы или другие встроенные элементы или в небольшие шкафы. В этих небольших пространствах будет накапливаться избыточное тепло, и коврик может быть поврежден крепежными элементами (гвоздями, шурупами и т. д.).)
используется для установки встроенных модулей.

НИКОГДА не снимайте табличку с заводской табличкой с проводов питания.

ВСЕГДА полностью погрузите нагревательный провод и заводское соединение в раствор.

ВСЕГДА вводите показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки.

ВСЕГДА обращайте особое внимание на требования к напряжению и силе тока выключателя, блока управления и коврика SunTouch.
Например, не подавайте питание 240 В переменного тока на маты или элементы управления SunTouch на 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются квалифицированным персоналом в соответствии с местными строительными и электротехническими нормами, разделом 62 Канадского электротехнического кодекса (CEC), часть I, и Национальным электротехническим кодексом (NEC), особенно статьей 424, Часть IX NEC, ANSI/NFPA 70 и раздел 62 CEC, часть I.

ВСЕГДА используйте медь только в качестве проводников питания.

ВСЕГДА прикрепите предупреждающую этикетку (прилагается к данному руководству) на крышке блока управления или в другом месте, где ее будет легко заметить.

ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если у вас возникнут сомнения относительно правильной процедуры установки или если изделие окажется поврежденным, перед продолжением установки необходимо позвонить на завод.

Осмотр коврика и датчика

В процессе установки очень важно снимать показания сопротивления коврика и провода напольного датчика, чтобы убедиться, что они не повреждены.
Используйте качественный цифровой омметр (мультиметр), способный измерять до 20 000 Ом (Вт), чтобы снять эти показания.Аналоговые счетчики (с движущейся стрелкой) недостаточно точны для этого продукта.

Показанный здесь монитор LoudMouth™ поможет вам постоянно следить за матом во время всей установки. (входит в наши комплекты)

Запишите информацию с этой таблички с паспортными данными в журнал сопротивления матов и датчиков.

Оставьте этикетку с заводской табличкой прикрепленной к
проводам питания для последующего осмотра.

LoudMouth контролирует нагревательный провод в течение всего процесса установки.Если мат порезан или поврежден во время установки, это устройство подает сигнал тревоги. LoudMouth предотвратит закапывание поврежденного провода под затвердевший раствор
, плитку или камень.

Основная информация о продукте и гарантии

Не удаляйте этикетку с заводской табличкой с проводов питания (см. фото слева).
Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, указанные на этой этикетке, в журнал сопротивления ниже для каждого мата и датчика.
Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также выполнены все шаги данного руководства.
Полные требования см. в Ограниченной гарантии.

Журнал сопротивления коврика и датчика



Мат 1

Мат 2

Мат 3

Серийный номер коврика
Модель мата
Напряжение мата
Диапазон сопротивления мата

ИЗ КОРОБКИ ДО УСТАНОВКИ (Ом)

Черный матовый или белый
матовый черный с зеленым
матовый от белого до зеленого
Провод датчика

ПОСЛЕ КРЕПЛЕНИЯ КОВРА И ДАТЧИКА К ПОЛУ (Ом)

Черный матовый или белый
матовый черный с зеленым
матовый от белого до зеленого
Провод датчика

ПОСЛЕ УКЛАДКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТЫ (Ом)

матовый черный с белым
матовый черный с зеленым
матовый от белого до зеленого
Провод датчика
СОХРАНИТЕ ЭТОТ ЖУРНАЛ ДЛЯ СОХРАНЕНИЯ ГАРАНТИИ! — НЕ ВЫБРАСЫВАЙТЕ!


Эта предупредительная табличка об электрическом лучистом нагреве должна быть размещена рядом с панелью управления или на ее лицевой стороне.

Значения сопротивления датчика пола

Температура

Типичные значения

13°C (55°F)

17 000 Ом

65°F (18°C)

13 000 Ом

75°F (24°C)

10 000 Ом

78°F (29°C)

8000 Ом

измерения

Измерьте как минимум показания сопротивления
(1) перед началом укладки,
(2) после крепления коврика и датчика к полу и
(3) после укладки напольного покрытия.

Настоятельно рекомендуется часто при укладке плитки не закапывать поврежденный нагревательный провод или неисправный датчик.

Проверка на разрывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже.
Это сопротивление должно находиться в пределах диапазона, указанного на табличке с паспортными данными. Измерьте между подводящими проводами датчика пола.
Это сопротивление варьируется в зависимости от температуры на наконечнике.В таблице сопротивления датчика в левом нижнем углу приведены приблизительные значения для сравнения.
На обрыв или обрыв провода указывает сопротивление «бесконечно» Ом (отсутствие непрерывности или «OL» для «разомкнутой линии»).

Проверка на короткое замыкание

Измерьте сопротивление матов между черным и зеленым проводами. Запись ниже.
Это измерение должно быть «бесконечным» омом (отсутствие непрерывности или «OL» для «открытой линии»). На порез или защемление нагревательного провода обычно указывает значение сопротивления больше нуля и меньше сопротивления мата

.

Сопротивление мата Если сопротивление не соответствует норме, обратитесь к производителю за дальнейшими инструкциями.Если нагревательный провод
был перерезан или поврежден, быстро очистите поврежденный участок и
обратитесь на завод для получения дальнейших инструкций.

Достижимая температура пола зависит от того, насколько хорошо утеплен пол, температуры пола перед вводом в эксплуатацию и, в случае неизолированных плит,
от теплового стока нижележащих материалов.
Пожалуйста, обратитесь к вашему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции.См. «Этап 9: установка изоляции»

.

Фаза 1. Предварительная электрическая часть

ШАГ 1.1: Установите автоматический выключатель GFCI (защита от перегрузки по току)

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).
Это можно сделать либо с помощью внутреннего GFCI в SunTouch SunStat (при условии, что он непосредственно управляет матом), либо с помощью автоматического выключателя GFCI индикаторного типа.
Этот GFCI служит локальным отключением.

Примечание: Соблюдайте все местные строительные и электрические нормы и правила.
Примечание: Ответвление от существующей цепи возможно, но делать это не рекомендуется.

Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI.
Размер прерывателя определяется общей площадью нагревательного мата. (В зависимости от местных правил вам может понадобиться несколько автоматических выключателей для систем с силой тока более 20 ампер.)

Требуемая типичная сила тока:

Коврики SunTouch 120 В переменного тока: 0.1 ампер на кв. фут или 10 ампер на 100 кв. фут. мат.

Коврики SunTouch, 240 В перем. тока: 0,05 А на кв. фут или 5 А на 100 кв. фут. мат.

ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat)

В зависимости от требований к силе тока матов может потребоваться дополнительное ведомое устройство (реле SunStat). См. стр. 17 для схемы подключения.
Не нагружайте блок управления SunStat силой тока более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI.

ШАГ 1.3: Установка электрических коробок

Термостаты обычно располагаются рядом с проводами питания. Однако они могут располагаться практически в любом месте, поскольку силовые провода и провод датчика можно вывести в электрические распределительные коробки и вывести за пределы отапливаемого помещения (например, в подсобное помещение или подвал).

Термостат: Установите электрическую коробку размером 4 дюйма и глубиной 2-1/8 дюйма с грязезащитным кольцом на 1 пост.
Электрические коробки должны располагаться на внутренних стенах, как правило, на высоте 60 дюймов от пола, в соответствии с требованиями NEC или других местных норм.
Примечание: Провод датчика SunStat при необходимости можно удлинить максимум до 50 футов.

ШАГ 1.4: Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки проводов питания или кабелепровода, а другое — для датчика термостата.
Эти отверстия должны располагаться непосредственно под электрической коробкой(ами) (см. фотографии).

ШАГ 1.5. Установите кабелепровод питания и датчик термостата

Кабелепровод силового кабеля: Экранированный кабель питания может быть установлен с электрическим кабелепроводом или без него в зависимости от требований нормативных документов.В любом случае удалите одну из выбивных заглушек в 4-дюймовой коробке, чтобы проложить провод. Если электропроводка не требуется по нормам, установите проволочный хомут, чтобы зафиксировать провода в месте их входа в коробку.

Если по коду требуется кабелепровод, установите кабелепровод диаметром 1/2 дюйма (минимум) от нижней пластины до электрической коробки. Для нескольких проводов питания (несколько матов) установите кабелепровод 3/4 дюйма, который подойдет для нескольких проводов питания.

Датчик термостата: Датчик температуры пола поставляется с нашей системой управления SunStat.Он может быть установлен в кабелепроводе отдельно от силового кабеля, хотя в этом нет необходимости.

Откройте вторую заглушку в нижней части корпуса термостата. Пропустите датчик (и кабель) через выбивное отверстие, вниз через вырез в нижней пластине и в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но подождите, чтобы установить термостат, пока не будет установлен коврик

.

Примечание. Датчик находится в упаковке термостата.

ШАГ 1.6: Черновая проводка

Установите соответствующий электрический провод (проводник) от источника питания и защиты выключателя к термостату, соблюдая все коды.
Оставьте дополнительный провод длиной 6–8 дюймов на корпусе термостата. Обратитесь за помощью к типовым схемам подключения в конце данного руководства.

Требования к силе тока 120 В

120 В переменного тока, коврики шириной 2 фута

120 В переменного тока, 3 фута. -широкие коврики










Мат Требования к силе тока 240 В

Фаза 2. Установка SunTouch

ШАГ 2.1

Выберите тип конструкции

Выберите наилучшую деталь для укладки жидкого, толстого или самовыравнивающегося раствора для вашего применения. Проконсультируйтесь со специалистами по строительству и/или персоналом TileDepot для получения подробной информации о правильной установке.

ШАГ 2.2

Подготовка пола

Пол должен быть полностью очищен от мусора, включая все гвозди, грязь, дерево и другой строительный мусор.

Убедитесь, что на полу нет предметов, которые могут повредить провод SunTouch.

ШАГ 2.3

Изучите заводские детали
и дизайн

Убедитесь, что куплены все необходимые материалы.
Общий список материалов находится в начале данного руководства.
Внимательно изучите конструкцию перед установкой.

Просмотрите расположение термостата и
, где мат начинается и заканчивается, а также общую схему компоновки.

Запрещается обрезать провод или укорачивать мат
, чтобы он соответствовал пространству. В противном случае
вызовет опасный перегрев, а
приведет к аннулированию гарантии!

ШАГ 2.4

Раствор и тонкие плиты

SunTouch может быть установлен в двух типах строительных конструкций:

1. Слои раствора с тонким или густым отверждением (3/8″–1″).
2. Наливной раствор (1/4–1/2 дюйма).

Независимо от области применения, всегда устанавливайте SunTouch перед нанесением раствора или цемента.

Не укладывайте SunTouch на влажный раствор.
Мы настоятельно рекомендуем укладывать напольную плитку и камень в соответствии с рекомендациями производителя, рекомендациями TCA и спецификациями ANSI.

При укладке напольных покрытий, из твердой древесины, винила, ламината или коврового покрытия, следуйте отраслевым рекомендациям и рекомендациям производителя.
При установке некирпичных покрытий лучше всего покрыть SunTouch самовыравнивающимся раствором (рис. 5 и 6).

1. РАЗБАВЛЕННЫЙ РАСТВОР НА КАРКАСНОМ ПОЛЕ

(Сухой или латексный цементный раствор; TCA #F144-03; Rh230-03)

2. ТОНКИЙ РАСТВОР НА ПЛИТ

Сухой или латексный цемент на плите; ТСА #Rh215-03)

3. МЕТАЛЛИЧЕСКАЯ РЕШЕТКА ДЛЯ ГОЛОТОСЪЕМНОГО ЦЕМЕНТНОГО РАСТВОРА

(Решётка металлическая из цементного раствора; ТСА №145-03)

4. ТОЛСТАЯ РАСТВОРНАЯ ПОДУШКА НА ПЛИТУ

(цементный раствор; TCA #F112-03)

ПРИМЕНЕНИЕ САМОВЫРАВНИВАНИЯ

5.САМОРАВНИВАЮЩИЙСЯ РАСТВОР НАД РАМНЫМ ПОЛОМ

Миномет Применение:

На этих страницах показаны два типа тонкосхватывающихся и два типа густосхватывающихся растворов.

А . Если для укрепления пола используется подложка или фанерный лист, или если мат
будет укладываться непосредственно на плиту, уложите SunTouch на тонкий слой связующего раствора поверх этих материалов. См. иллюстрации №1 или №2.

Б .Если для укрепления пола используется более толстый слой раствора, SunTouch можно укладывать либо в слой раствора (сухое затвердевание), либо в слой связующего раствора непосредственно под плиткой или камнем. См. иллюстрации №3 или №4.

В этом случае SunTouch обычно укладывается поверх самонивелирующегося раствора тонким слоем.

Если вы используете пластиковую рейку вместо обычной металлической рейки, SunTouch можно установить в слой самовыравнивающегося раствора.

ОСТОРОЖНО:

Если в слое раствора используется металлическая решетка, не допускайте прямого контакта SunTouch с
решеткой, так как это может повредить провод.


6. САМОРАВНИЧАЮЩИЙСЯ РАСТВОР ПО ПЛИТКЕ

Применение самонивелирующегося раствора:

Существует только два утвержденных метода укладки слоев самовыравнивающегося раствора на цементной основе поверх SunTouch. Один для конструкции каркасного пола, а другой для конструкции из перекрытий (рис. 5 и 6).
Подходит для укладки напольных покрытий из инженерной древесины, винила, ламината или ковра.
Прикрепите SunTouch к черновому полу или плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 до 1/2 дюйма в соответствии со спецификациями производителя.
Установите напольное покрытие после затвердевания раствора.

Особые меры предосторожности

Изолирующая мембрана: По возможности устанавливайте SunTouch над мембраной, если иное не рекомендовано производителем мембраны.

Изоляция: Не устанавливайте жесткую изоляцию непосредственно над или под опорной плитой или раствором.
Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева пола.

Мозаика: При укладке мозаики мы рекомендуем двухэтапный процесс. Сначала погрузите SunTouch в тонкий слой строительного раствора (1/4–3/8 дюйма), затем закрепите мозаичную плитку в соответствии с обычной практикой.

Компенсаторы: Не устанавливайте нагревательные маты через компенсаторы. Установите маты до стыка
, если необходимо, но не через стык.На рисунках № 5 и № 6 показан наилучший метод, если вы укладываете напольное покрытие без кирпичной кладки.

Шаг 2.5

Установка SunTouch

Разместите кабели питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и/или пол к месту расположения термостата (соблюдайте все электрические/строительные нормы и правила, используя электрические кабелепроводы и коробки).

Во всех случаях для крепления SunTouch к подложке можно использовать двустороннюю ленту.
Однако при установке SunTouch на подложку или фанеру пневматическое сшивание может выполняться быстрее.

Начните установку, раскатав коврик согласно плану. При каждом повороте или повороте останавливайтесь и сильно растягивайте мат, чтобы вытянуть провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча
или скоб.

При использовании двусторонней ленты наклеивайте ее на пол с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочей площадке. Чем плотнее коврик, тем проще будет тонкая настройка.
Чтобы лента приклеилась, на полу не должно быть мусора. Тщательно протрите белую бумажную сторону ленты перед тем, как снять бумагу. Это обеспечит прочное сцепление ленты с полом. Покрытие примерно 10 кв. футов. вовремя.
При необходимости используйте короткие детали на углах.

При использовании пневматических скоб мы рекомендуем использовать скобы с долотообразным наконечником 3/8 x 1/4 дюйма. Сначала прикрепите мат SunTouch через каждые 2–3 фута к
по обеим сторонам мата в «углублениях» между нагревательными проводами, как показано слева. Таким образом будет легче подтянуть коврик и при необходимости изменить его положение. Удовлетворившись расположением, вернитесь назад и закрепите скобами по 1 футу по центру с обеих сторон в «долинах» между проводами.
Действуйте медленно и будьте очень осторожны, чтобы не зажать нагревательный провод.

Разрежьте или удалите оранжевое плетение по мере необходимости, чтобы сделать повороты. Не прикрепляйте и не скрепляйте нагревательный провод.
Установите SunTouch на расстоянии примерно 4–6 дюймов от стен, душевых, ванн, туалетов, стоков и т. д., как показано в этом разделе и в Приложении.Установите в линию с тщеславием и прилавком.
Это потому, что вы хотите убедиться, что тепло доходит до лицевой стороны шкафа, чтобы пальцы ног оставались теплыми. Установите примерно в 18–20 дюймах от задней стены в туалете. (Подробности см. в разделе «ЗАЩИТИТЬ КОВРИК ОТ ДВИЖЕНИЯ»).

Не оставляйте зазоров между матами. Тепло будет отводиться только на 1–2 дюйма от нагревательного провода. SunTouch должен быть установлен непрерывно по полу, как показано на схемах в этом руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе чем на 2 дюйма друг от друга.

Прикрепите коврик к полу с помощью двустороннего скотча…

…или штапельный мат в «долинах».

Шаг 2.6

Душевая установка

SunTouch можно устанавливать в душевых, но необходимо соблюдать некоторые меры предосторожности (более подробную информацию см. в «Приложении 3. Примеры компоновки»).

1. Никогда не устанавливайте SunTouch в душевых (или любых других стенах).

2. Никогда не сращивайте коврики, установленные в душе.
Не пытайтесь каким-либо образом ремонтировать или модифицировать коврик; может возникнуть серьезная опасность.

3. Заливайте маты раствором и устанавливайте только под плитку, камень, кирпич или другую каменную поверхность в соответствии с данным руководством по эксплуатации.

4. Никогда не используйте коврик в душе. Соединение между силовым кабелем и нагревательным проводом должно быть полностью погружено в раствор и находиться на расстоянии не менее 1 фута от душевых отверстий и других мест, обычно подверженных воздействию воды.

5. Элементы управления ковриком должны располагаться на расстоянии не менее 4 футов от душевых отверстий, чтобы на них не могла попасть вода или к ним не мог прикоснуться человек, находящийся в душевой.

Либо горячий клей ведет в точеную дорожку. . .


. . . или закончите силовой кабель на полу и протяните нагревательный провод от стены к мату.

Шаг 2.7

Кабель питания и установка заводского соединения

Кабель питания Установка: Кабель питания толще коврика SunTouch. При тонкой укладке на опорную доску или плиту выдолбите или выпилите канавку, чтобы утопить провод питания до уровня SunTouch. Используйте горячий клей, чтобы закрепить провод питания в канавке. Или закончите силовой кабель на полу и протяните только нагревательный провод к началу мата.

Не повреждайте шнур питания — это может привести к поражению электрическим током, если коврик находится под напряжением.


Заводское соединение Установка:
В зависимости от толщины слоя раствора вам может потребоваться выдолбить заводское соединение, чтобы сделать углубление в соединении.

Будьте предельно осторожны, чтобы не повредить нагревательный провод или соединение. Капля горячего клея удержит соединение на месте.

Шаг 2.8

Установка датчика термостата

Датчик должен быть установлен в полу и проложен вверх по стене, как описано в шаге 1.4.
Просто спрячьте его под коврик или проденьте между двумя нагревательными проводами.

Датчик должен входить в мат приблизительно на 6–12 дюймов, как показано в разделе «Этап 4. Окончательное подключение».Будьте осторожны, чтобы не размещать датчик рядом с другими источниками тепла, такими как нагревательный канал под полом.



ВНИМАНИЕ!

ЗАЩИТИТЬ КОВРИК ОТ ДВИЖЕНИЯ

Если напольное покрытие не укладывается сразу, защитите коврик SunTouch, накрыв его гофрокартоном или фанерой. Сведите к минимуму движение на установленном коврике.

Шаг 2.9

Повороты на коврике и приемы «вставки»

В этом разделе описаны некоторые распространенные повороты и методы, используемые для компоновки вокруг углов, углов и встроенных элементов.


Поворот на 180° или спиной к спине.

Поворот с переворотом.

90° или Flip Turn.

Техника заполнения.

Примечание: Установите коврик вплотную к лицевой стороне шкафа, как показано выше.

Примечание: коврик может быть установлен под плиткой
в пределах 4–6 дюймов от передней части воскового кольца
, и при необходимости может немного подкладываться под ножку
унитаза (примерно 20 дюймов от стены).

Фаза 3. Окончательная укладка пола

Мы рекомендуем работать с профессиональными установщиками напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.
Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия — оно касается только установки матов SunTouch для обогрева пола.

Используйте цифровой омметр для проверки сопротивления коврика(ов) и датчика(ов) до, во время и после укладки любых напольных покрытий.Запишите показания в журнал сопротивления коврика и датчика (см. выше), продолжая проверять наличие коротких замыканий, вызванных порезами или защемлениями.
Если возможно, сфотографируйте укладку мата перед укладкой напольного покрытия.

Предупреждение: Никогда не стучите шпателем по мату или нагревательному проводу, чтобы удалить излишки раствора с шпателя. Это может привести к разрыву нагревательного провода.
При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем рекомендации Американского совета по плитке (TCA) или спецификации ANSI в качестве минимальных стандартов укладки.
Мы рекомендуем модифицированный латексом или модифицированный эпоксидной смолой раствор и раствор вместо многоцелевых материалов на водной основе.
Выберите шпатель соответствующего размера для укладки плитки или камня.
Мы рекомендуем шпатель размером не менее 3/8 x 1/4 дюйма. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.
Примечание: Слои раствора толщиной более 3/8 дюйма хорошо работают с производительностью системы; они просто немного дольше нагреваются.
При укладке напольных покрытий, отличных от плитки или камня, следуйте отраслевым рекомендациям и/или рекомендациям производителя.
Также следите за тем, чтобы гвозди, шурупы или другие крепежные детали не проникали в пол в области SunTouch. Провод может быть легко поврежден крепежными элементами, проникающими в пол.

Все напольные покрытия должны находиться в непосредственном контакте с материалом на цементной основе, которым покрыт SunTouch. Запрещается возвышать пол над бетонной или растворной массой, находящейся под ним. Например, не устанавливайте деревянные гвозди (шпалы) размером 2 x 4 дюйма поверх плиты для крепления твердой древесины. Этот 1,5-дюймовый воздушный зазор резко снижает производительность нагретой плиты. По этой причине «плавающие» полы из дерева/ламината
работают намного лучше, чем полосовые полы из твердой древесины.

Не отключайте монитор LoudMouth во время укладки напольных покрытий.


Эта предупреждающая табличка об электрическом лучистом нагреве должна быть размещена рядом с панелью управления или на ее лицевой стороне.

Деталь нижней пластины/датчика. Просто «вплетите»
датчик в мат, или вы можете предпочесть
использовать зажим.

Фаза 4. Окончательная проводка

Шаг 4.1

Установка элементов управления

Установите термостат с датчиком пола в электрическую коробку квадратного сечения 4 дюйма в соответствии с инструкцией по установке, прилагаемой к термостату. Подсоедините провода питания мата, датчик пола и электропроводку, как показано в этом руководстве (Приложение 4) или в монтажные листы термостата

При использовании нескольких матов проложите все силовые кабели вверх через электрический кабелепровод и в 4-дюймовую квадратную коробку термостата или отдельную распределительную коробку.
Соедините провода параллельно (не последовательно) — черный-черный, бело-белый и зелено-зеленый или для систем 240 В; черно-черный, сине-голубой, зелено-зеленый.
Затем подсоедините короткий «косичку» (соответствующий размеру провода для нагрузки) к термостату.
Используйте 1-местное кольцо для бурового раствора (скальный камень) для крепления термостата к распределительной коробке.

Приложение 1. Обзор установки

Приложение 2. Повороты мата и приемы заполнения

Типы поворотов

Примеры макетов

Типичная планировка кухни: один коврик размером 2 x 25 футов, один коврик размером 1 x 35 футов

Пример планировки солярия/веранды: два мата размером 3 х 6 футов -8 дюймов, один мат размером 3 х 10 футов

Приложение 4.Схемы управления 120 В

Типовая электрическая схема с системой управления SunStat (120/240 В переменного тока)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Типовая электрическая схема с контроллером SunStat и контактором (120 В)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Приложение 4. Схемы управления 240 В

Типовая электрическая схема с контроллером SunStat (240 В)

Выделенная цепь 240 В, 20 А (максимум).

Схема подключения сигнального провода между SunStat Control и реле

Выделенная цепь 240 В, 20 А (максимум).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком с соблюдением местных строительных и электрических норм и правил, а также Национального электротехнического кодекса (NEC), особенно статьи 424, части IX NEC, ANSI/NEPA70 и раздела 62 CEC, часть 1.

Приложение 5. Руководство по поиску и устранению неисправностей

Если возникают проблемы с ковриком для обогрева пола SunTouch или связанными с ним электрическими компонентами,
, обратитесь к этому руководству по устранению неполадок. Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.
Любые работы по устранению неполадок в электрооборудовании следует выполнять при отключенном питании от цепи, если не указано иное

Проблема

Возможная причина

Раствор

Измерение сопротивления мата
выходит за пределы диапазона, указанного на табличке с заводской табличкой.

Пол не прогревается.

Постоянный подогрев пола.

Температура пола показывает «HI» или может показывать температуру выше 100°F.
Управление работает неправильно.

Управление вообще не работает .

Конфликты GFCI и ложные срабатывания

. Блоки
Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой)
.
Приобретите цифровой омметр, способный показывать сопротивление от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерения показывают обрыв или короткое замыкание,
нагревательный провод поврежден.
Запишите сопротивление между всеми проводами и свяжитесь с производителем.
Если измеренное значение немного ниже или выше,
температура в помещении повлияла на сопротивление.
Доведите комнатную температуру до 75–85 °F или обратитесь к производителю.
Измерение сопротивления может производиться с нескольких матов, соединенных последовательно или параллельно. Либо будет давать ложное сопротивление
показаниям.
Убедитесь, что измерения сопротивления выполняются только для одного мата за раз. При подключении более одного мата к системе управления несколько матов должны быть подключены параллельно (т.д., черное к черному, белое к белому).
Возможно, омметр настроен на неправильную шкалу.
Например, шкала 200 кОм измеряет до 200 000 Ом.
Омметр, как правило, должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинал выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на заводской табличке, обратитесь к производителю.
Мат поврежден. Измерьте сопротивление мата.Проверьте как на «разомкнутую цепь», так и на «короткое замыкание», как описано ранее в этом руководстве. В случае повреждения запишите сопротивление между всеми проводами и свяжитесь с производителем.
УЗО сработало, на что указывает световой индикатор на блоке управления
. Свет может быть помечен как «GFI», может быть
под словами «Ожидание» или на кнопке
с пометкой «Тест».
Проверьте надежность соединений проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте отсутствие короткого замыкания в мате, как описано ранее в этом руководстве.Если коврик поврежден, запишите сопротивление между всеми проводами и свяжитесь с производителем. Если коврик не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
Подается неправильное напряжение или используются несоответствующие
электрические компоненты.
Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. И маты на 120 В, и элементы управления имеют черные и белые провода. Маты на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Пол из бетонных плит. Температура поверхности плиты повышается медленно. Если после 5–8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на наличие повреждений (см. «Повреждение коврика» выше). Измерьте «нагрузочное» напряжение/силу тока на мат.
Маты соединяются последовательно или последовательно,
(встык).
Несколько ковриков должны быть подключены «параллельно» (или черный-черный, белый-белый).
Датчик ослаблен или сломан. Если блок управления имеет цифровой дисплей
, он может отображать «LO».
Элементы управления SunTouch оснащены датчиком пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление проводов датчика. Для управления SunTouch сопротивление должно быть в пределах от 17 000 Ом (при 55°F) до 8000 Ом (при 85°F). См. значения сопротивления провода датчика в этом руководстве
Неправильная проводка. Блок управления был «обойден»
при подключении к источнику питания.
Убедитесь, что проводка подключена правильно.См. схему подключения на задней панели блока управления, инструкции, прилагаемые к блоку управления, или схему подключения в данном руководстве.
Неисправность управления. Верните блок управления дилеру для замены.

Датчик пола неправильно подключен или расположен
неправильно.

Убедитесь, что к системе управления подключен только один датчик пола. См. также раздел «Датчик ослаблен или сломан» выше.
Если управление программируемое, программирование
может быть неверным.
Внимательно прочтите и следуйте инструкциям по программированию управления.
Подведено неверное напряжение или использованы несоответствующие компоненты
.
Испытательное напряжение, проверьте детали. См. «Неправильное напряжение питания» выше.
Датчик пола неправильно подключен или
работает неправильно.
Убедитесь, что к системе управления подключен только один датчик пола. Также см. «Датчик ослаблен или сломан
» выше.
Ослабление соединения со стороны линии и/или нагрузки блока управления. Снимите и снова установите гайки для проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты.
Проверьте все соединения обратно к выключателю.
Неисправность управления. Верните блок управления дилеру для замены.
Питание не подается. Проверить автоматический выключатель. Измерьте напряжение на блоке управления. Проверьте все соединения между выключателем и блоком управления.
Датчик пола неправильно подключен или
работает неправильно.
Убедитесь, что к системе управления подключен только один датчик пола. Также см. «Датчик ослаблен или сломан
» выше.
Неисправность управления. Верните блок управления дилеру для замены.
Более одного GFCI на цепи. GFCI иногда срабатывают, когда с оборудованием в цепи все в порядке,
, но когда имеется более одного GFCI. Перенаправьте питание, чтобы избежать наличия более одного GFCI на
цепи.
Электродвигатель или источник света с балластом
делят цепь с матом.
Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание GFCI. Подсоедините выделенную цепь
к системе подогрева пола.

Приложение 6. Подключение нескольких ковриков

ПРИМЕЧАНИЕ: Терморегулятор не показан на этих схемах для их упрощения.

Эти схемы приведены только в качестве примера правильного соединения нескольких матов.

Будьте осторожны, чтобы не переполнить коробку.

Обязательно используйте проволочные гайки соответствующего размера для выполняемых соединений.
Следуйте всем кодам проводки. В случае сомнений обратитесь к электрику.


Наслаждайтесь своей новой системой обогрева пола SunTouch Mat!

Лучший способ обогреть большую открытую комнату

Наконечники и варианты проводки для пола (под плиткой для обогрева больших площадей)

Делиться — значит заботиться!

Если у вас пол с подогревом больших площадей, таких как гостиная, столовая, зона отдыха и т. д., важно планировать заранее.Используя ряд ковриков меньшего размера, чтобы заполнить большую площадь, легко создать зоны для максимального контроля и комфорта. У вас может быть один контроллер, управляющий всей областью, или несколько контроллеров для разных зон, все зависит от вас и вашего воображения!

Лучший способ управления большими площадями с подогревом пола

Это можно сделать несколькими способами.

Традиционный метод заключается в том, чтобы подавать питание от нагревательных матов обратно к распределительному щиту и иметь ряд реле (расположенных на щите), срабатывающих от контроллера/ов.Основная причина, по которой реле расположены сзади на плате, связана с шумом, издаваемым реле при переключении. Электромеханические реле или контакторы слишком шумные, чтобы размещать их в доме. Вы же не хотите, чтобы громкие «стуки» пугали вас посреди ночи! Этот метод является «старой школой» и устарел в индустрии напольного отопления. Тем не менее, я вижу много новых установок, подобных этой, поскольку электрики обычно привыкли к черновой прокладке проводки таким образом. При этом методе также требуется много дополнительной проводки, поскольку реле расположены на распределительном щите, а контроллеры расположены в доме, поэтому проводка действительно идет туда и обратно!

Твердотельные реле и подогрев пола

С помощью наших твердотельных реле с бесшумным переключением вы можете управлять любыми большими областями с подогревом пола с помощью всего одного контроллера или запускать несколько контроллеров для отдельных зон. Благодаря нашим бесшумным переключающим твердотельным реле (без движущихся частей) они могут быть расположены сразу за контроллером и, как правило, просто «висят» за контроллером. Наши твердотельные реле размером примерно со спичечный коробок.

Они маленькие, тихие и классные!

Зачем нужно использовать реле при отоплении больших площадей

Современные регуляторы теплого пола действительно удивительны! Это термостаты, реле и таймеры, встроенные в одно целое. Встроенное реле контроллера представляет собой твердотельное реле и обычно рассчитано на ток примерно до 16 ампер.Различные контроллеры могут иметь разные возможности управления мощностью, поэтому это необходимо проверить в первую очередь. Если у вас есть большая электрическая нагрузка для области, которую вы хотите контролировать, чем номинал контроллера, вы можете использовать внешнее реле, которое срабатывает от встроенного релейного выхода контроллера. Для некоторых больших площадей с подогревом пола может потребоваться несколько внешних твердотельных реле, запускаемых одним контроллером. Все дело в балансировке электрической нагрузки и в том, чтобы ни один компонент не работал слишком интенсивно.

Все холодные хвосты возвращаются в расположение контроллера

При укладке теплых полов большой площади очень важно подвести все холодные хвосты к месту соединения. Для этого есть несколько причин.

  1. Большинство электриков избегают выполнения соединений в полу, так как вы не сможете добраться до этого соединения, если оно выйдет из строя в будущем.
  2. Если вы подведете все холодные концы нагревательных элементов к точке контроллера или другой точке подключения, которая будет замыкаться на контроллер, вы можете отделить один нагревательный кабель от всех остальных в случае повреждения.
  3. Если у вас есть все холодные хвосты нагревательного мата в месте расположения контроллера, вы можете более точно сбалансировать электрическую нагрузку между реле.

Если вы соедините большие напольные маты с подогревом перед контроллером, электрическая нагрузка может превысить номинальную мощность реле.

Подключение напольного отопления к электроснабжению

Как подключить напольное отопление к электроснабжению — это вопрос, который нам часто задают, и мы всегда рекомендуем, чтобы любые электрические соединения с любой системой напольного отопления, будь то вода или электричество, выполнялись квалифицированным электриком в соответствии с электротехническим нормам, действующим в этой стране.

При подключении системы напольного отопления к электроснабжению с помощью электрического теплого пола необходимо учитывать величину силы тока, потребляемую системой, чтобы убедиться, что у вас достаточно мощности для подачи электроэнергии. Например, сила тока нагревательного мата A Klima под плиткой при 150 Вт на кв. м (10 кв. м) составляет 6,5 ампер, поэтому для его питания вам потребуется подходящее питание от сети. Мы также всегда рекомендуем устанавливать специальное УЗО (устройство защитного отключения), чтобы можно было изолировать систему и обеспечить дополнительную защиту. При выборе системы электрического теплого пола желательно обратить внимание на то, какие европейские сертификаты имеет система и какого уровня. Большинство европейских электрических систем напольного отопления, таких как бренд Klima, производимый группой напольного отопления Magnum, имеют высокий уровень сертификации, гарантирующий надежную безопасность и работу системы, а также полностью заземленную оболочку для дополнительной защиты.

Влажный Система обогрева пола обычно имеет электрическое соединение для питания насосов и термостатов, но обычно оно не превышает пару ампер (мы рекомендуем проверить индивидуальные системные требования).В большинстве случаев для подключения системы «теплый пол» к электроснабжению для любой системы «теплый пол» электрик берет соединительную линию обратно на щит потребителя, хотя может быть возможно использовать ответвление главной кольцевой магистрали в зависимости от существующей нагрузки и размера. системы у вас есть.

Важно, чтобы для любой системы напольного отопления, которую вы установили, и электрик ввел систему в эксплуатацию, вы сохранили все документы и сертификаты установки. Эти документы могут потребоваться при продаже дома или получении сертификата о завершении строительства новых зданий или расширений.

В пол с подогревом | Eldon Dock Wiring, Новые строительные электротехнические и аварийные электротехнические услуги

Мы гордимся тем, что являемся ведущими установщиками систем напольного отопления в районе озера Озарк. Имея за плечами многолетний опыт, мы разработали ряд передовых методов, которые гарантируют, что каждая работа будет выполнена правильно, эффективно и к удовлетворению наших клиентов.Мы используем только высококачественные продукты в наших проектах установки, так что вы получите абсолютно наилучшие возможные результаты. Наша цель состоит в том, чтобы не только оставить вам пол, который прекрасно выглядит, но и прекрасно ощущается под вашими пальцами ног.

Как работает пол с подогревом?

Чаще всего напольное отопление, также известное как лучистое отопление пола, работает за счет электрического тепла. Электрические теплые полы работают путем укладки теплопроводных пластиковых матов в растворную подушку пола. Эти коврики содержат электрические катушки, которые нагреваются, и тепло, производимое этими катушками, затем излучается на ваши полы. Ближайший к полу воздух также нагревается в результате этого процесса и поднимается вверх, чтобы прогреть остальную часть комнаты.

Опции лучистого теплого пола

Полы с подогревом

Helton Electric LLC совместимы с большинством вариантов напольных покрытий, и существуют различные варианты напольных покрытий, которые можно использовать поверх полов с подогревом в вашем доме на озере Озарк.Как правило, для достижения наилучших результатов рекомендуется не использовать пол с подогревом под твердой древесиной, так как это нагревает древесину, тем самым высушивая древесину, и может привести к сильной усадке и растрескиванию древесины. Для достижения наилучших результатов мы предлагаем следующие варианты напольных покрытий:

  • Керамическая плитка
  • Ковер с коротким ворсом
  • Ламинат
  • Натуральный камень
  • Винил

Почему стоит выбрать напольное отопление?

Пол с подогревом — это отличный вариант не только потому, что он согревает ваши ноги в холодное время года. Кроме того, это экономичный и энергоэффективный способ обогрева дома. Теплый пол обеспечивает равномерное распределение тепла по всей комнате, практически исключая любые холодные точки в вашем доме. Благодаря равномерному распределению тепла она более эффективна, чем обычные плинтусные или радиаторные системы отопления. Пол с подогревом также может быть отличным вариантом для людей, которые остро страдают от переносимых по воздуху аллергенов, поскольку лучистое тепло не распространяет аллергены так, как это делают системы принудительной вентиляции.

Основные преимущества напольного отопления

Несмотря на то, что пол с подогревом считается предметом роскоши, он удивительно доступен по цене.Поскольку он настолько экономичен, нет причин, по которым вы не можете иметь его в своем собственном доме. Помимо доступности, есть много других причин, по которым установка пола с подогревом в вашем доме в районе озера Озарк является отличным вариантом. Теплый пол:

  • Удобный
  • Скрыт от глаз
  • Увеличивает значение свойства
  • Чистота и отсутствие пыли
  • Сейф
  • Необслуживаемый
  • Бесшумный
  • Легко регулируется
  • Совместимость с большинством существующих систем отопления

В пол с подогревом | Lincoln Коммерческая электротехника, Электропроводка для ферм и Жилая электротехника

Для домовладельца, который хочет чего-то большего от своей системы отопления, пол с подогревом является отличным вариантом. Он не только служит эффективным способом обогрева дома, но также мгновенно повышает стоимость недвижимости и придает ощущение роскоши любому пространству.

Компания Central Minnesota Electric Inc., имеющая опыт установки и обслуживания систем обогрева пола, считается одной из ведущих электротехнических компаний. Вы можете доверить нам все, что вам нужно для обогрева пола, и все это по доступной цене.

Повысьте стоимость своего дома с Central Minnesota Electric Inc.

Система обогрева пола имеет множество преимуществ, каждое из которых может повысить стоимость вашего дома. Начнем с того, что в напольном отоплении решения невероятно эффективны. Вместо того, чтобы рассеивать тепло в воздухе, они нагревают снизу вверх, где вы можете сразу почувствовать эффект.

Из-за этого мы часто обнаруживаем, что клиентам не нужно так сильно включать термостат, даже когда на улице становится холоднее, и в конечном итоге они экономят деньги на счетах за электроэнергию.

Дискретный, вне поля зрения Отопление

В системах напольного отопления также известны своей внешней привлекательностью, а точнее, ее отсутствием. Эти системы полностью скрыты, поэтому не будет никаких воздуховодов или труб, которые нарушат внешний вид вашего дома. И, в качестве дополнительного бонуса, они могут быть установлены под любым типом напольного покрытия, так что независимо от того, что у вас под ногами, вы все равно сможете ощутить тепло системы подогрева пола.

Доверенные электрики, надежный сервис

Особенно важно иметь электрика, на которого можно положиться, когда речь идет об отоплении вашего дома. На протяжении многих лет мы усердно работали, чтобы завоевать репутацию надежного поставщика электромонтажных работ, и благодаря нашей приверженности нашим клиентам мы стали одной из самых популярных компаний.

Для нас надежность означает нечто большее, чем честное и прямолинейное обслуживание. Это означает приходить вовремя, заботиться о том, чтобы прислушиваться к индивидуальным потребностям наших клиентов, и всегда работать над тем, чтобы наши цены были как можно более конкурентоспособными.

Как малый бизнес, наши клиенты являются для нас всем, и мы постоянно стремимся превзойти их ожидания — возможно, поэтому так много наших клиентов были с нами с самого начала!

Улучшите свой дом, позвоните в Central Minnesota Electric Inc.
Сегодня

Сделайте свой дом теплее с помощью одной из наших систем напольного отопления. Вы будете поражены тем, как изменится стоимость отопления вашего дома и уровень комфорта, который вы испытываете в зимние месяцы.

Независимо от того, нуждается ли ваша текущая система в ремонте или вы хотите узнать больше о том, как напольные обогреватели могут улучшить ваш дом, мы можем помочь. Свяжитесь с нами сегодня, чтобы назначить консультацию с одним из наших опытных электриков.

Электрический теплый пол — пошаговое руководство по установке

Введение

Электрические теплые полы становятся все более популярными, а качество предлагаемой продукции с каждым годом становится только лучше.

Технологические достижения позволили производителям теперь производить UFH настолько тонкие, что они едва заметны.

Соедините это со снижением цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас предпочитают сухую, а не мокрую, заключается в том, что ее очень легко установить, особенно в уже существующих домах.

Свернутое матовое покрытие с уже разложенными элементами упрощает работу, оставляя вам больше времени для чаепития – идеально! Итак, если вы готовы установить собственную систему обогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев идеальным решением являются рулонные нагревательные маты. Однако в некоторых случаях они нецелесообразны, и вместо этого вы можете выбрать незакрепленный провод.

Несмотря на то, что маты можно разрезать – только маты, а не сами провода – в небольших помещениях необычной формы или в помещениях с большим количеством препятствий может быть полезно использовать незакрепленные системы проводов.Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить коврик.

Еще одним соображением является тип основания , на которое вы будете укладывать UFH. Всегда уточняйте у производителя, совместимы ли коврики или провода с предполагаемой поверхностью. Однако мы всегда рекомендуем укладку на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

  1. Делают, как говорится, изолируют.Это гарантирует, что вы получите максимальную отдачу от своего UFH и не потеряете ценную энергию.
  2. Они обеспечивают хорошее, плоское и ровное основание для работы.

Также стоит проверить, подходит ли выбранный вами UFH и к напольному покрытию, которое будет укладываться поверх него. Если вы хотите согреть ламинат, то лучше всего подойдет фольгированный теплый пол. Плитка и тому подобное нуждаются в электрических матах с подогревом пола или незакрепленных проводных системах.

Поскольку матирование является наиболее популярным, именно его мы и рассмотрим в данной статье.

Шаг 1 – Измерьте

Изображение с Wiki Commons

Возьмите рулетку вместе с карандашом и блокнотом и начните записывать на бумаге размеры своих комнат.

Лучше всего сделать грубый набросок комнаты, а не только размеры, так как это поможет избежать ошибок.

После того, как у вас будет на бумаге ваша комната, вместе с измерениями и существующими светильниками, вы сможете рассчитать площадь, которую необходимо будет покрыть матами UFH.

Не забудьте вычесть площади, где будут располагаться светильники, а также оставить около 40–50 мм по краю комнаты.

Проводка не будет проложена вровень со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было пространство для экспериментов, когда вы будете укладывать маты.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намерены снять все приспособления, такие как панели унитаза или ванны, обязательно сначала отметьте эти области.

Нанесение контура несмываемым маркером позволит вам точно увидеть, где будет заменено каждое приспособление, и не позволит вам укладывать маты там, где они не нужны.

Шаг 2. Утепление пола

Правильная укладка изоляции повысит эффективность работы вашей электрической системы обогрева пола и сэкономит ваши деньги в долгосрочной перспективе.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы можете следовать.Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3. Определите источник питания

Узнайте, где находится источник питания для вашего электрического теплого пола, и проделайте необходимое отверстие в стене для кабеля (ваш электрик может сделать это за вас, если вы не уверены).

Вырезать канал в полу/изоляционной плите для размещения гибких трубок, которые будут охватывать датчик пола и силовые кабели.Это важно, так как силовой конец коврика будет значительно толще остальных, поэтому для его установки потребуется углубление.

После отрезания тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 – Тестирование, тестирование…

Изображение с Wiki Commons

Прежде чем приступить к веселой части укладки коврика на место, вам нужно быстро проверить его сопротивление с помощью мультиметра, чтобы убедиться, что он находится в хорошем рабочем состоянии. Многие люди сталкивались с этим в прошлом, не будьте одним из них!

Как только коврик будет готов, наденьте на него мультиметр.

Нет хорошего мультиметра? Купите один здесь.

Искомое измерение находится между токоведущим и нейтральным кабелями, и оно должно совпадать с паспортом, который поставляется с ковриком. Они различаются в зависимости от размера и типа коврика, поэтому обязательно ознакомьтесь с техническими характеристиками каждого из них, если вы обустраиваете несколько комнат.

Пока показания совпадают с показаниями, указанными в руководстве, все готово. Имейте в виду, что обычно в качестве ориентира указывается базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве/паспорте указан как диапазон, так и базовое значение. Пока ваши показания находятся между нижней и верхней границей этого диапазона, ваше покрытие находится в хорошей форме.

Если, тем не менее, между вашими показаниями и диапазоном, указанным в руководстве, есть несоответствие, мат может быть неисправен. Хотя это больно, коврик нужно будет вернуть; гораздо лучше разобраться сейчас, чем потом.

Шаг 5 – Укладка

‘Ну, тут все просто. Мне не нужно будет это читать».

Конечно, это просто тот случай, когда силовой конец мата нужно положить за углубление и раскатать его, верно? Да, это так, но вы будете удивлены, узнав, сколько людей озадачены тем, что делать, когда они достигают стены. Или, не дай Бог, пьедестал для раковины или основание для унитаза!

Когда ваш мат все-таки наткнется на такое препятствие, лучше отойти на минутку и посмотреть.Действительно, смотри.

Обратите внимание, где находится проволока в сетке коврика, и выясните, где должен быть разрез, чтобы можно было перевернуть коврик и продолжить. Направление, в котором вы хотите перевернуть мат, будет определять, куда должен идти разрез.

U-образные изгибы проволоки на краю мата разомкнутся, образуя непрерывную связь после того, как сетка внизу будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить прокатку.

Следующее может показаться очевидным для многих из вас, но это случалось во многих случаях в прошлом. НЕ РЕЗАТЬ, ПОВТОРЯЮ, ПРОВОД . Прорезать сетку нормально. Разрезать самоклеящуюся ленту можно. Перерезать провод — это нехорошо… совсем нехорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатать коврик, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все надрезы сделаны и коврик полностью раскатан, вся ваша комната должна быть покрыта, если ваши расчеты были верны.

О, и еще один совет, который я хотел бы дать, это снимать подложку с самоклеящейся ленты (если она есть на вашем коврике) только после того, как вы полностью довольны внешним видом своего коврика.Если вы начнете приклеивать его с самого начала, вы не оставите себе места для маневра … и вам нужно немного пошевелиться. Вместо этого просто положите его и внесите небольшие коррективы, чтобы убедиться, что он находится именно там, где вы хотите… а затем прикрепите этого плохого мальчика на место.

Шаг 6. Разместите зонд

Теперь, когда уложен электрический теплый пол, нам нужно установить датчик, чтобы наш термостат знал температуру UFH. Всегда лучше размещать зонд как можно ближе к центру элементов, так как это даст наиболее точные показания, а немного ленты поможет удержать его на месте.

Однако при размещении зонда следует помнить и о других вещах:

  1. Зонд не может пересекать ни один из проводов. Если это произойдет, это даст ложное чтение, чего мы, очевидно, хотим избежать.
  2. Зонд следует размещать под сеткой, а не сверху.
  3. Датчик должен находиться на расстоянии не менее 150 мм (6 дюймов) от стены.
  4. Подключите зонд как можно ближе к источнику питания.
  5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода сохранит ровную поверхность, а также поможет защитить датчик.

Шаг 7. Повторное тестирование

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше.
