Солнечный коллектор своими руками – нагрев воды солнцем

Солнечный коллектор позволяет использовать дармовую энергию солнца для отопления или подогрева воды на бытовые нужды, причем и в межсезонье и зимой. Дает значительную экономию, так как хорошие модели вырабатывают приличное количество тепла.

Но хороший заводской солнечный коллектор стоит столько, что всегда возникает вопрос, — окупится ли он вообще или дешевле нагреть воду газом?

Насколько выгодны солнечные коллектора

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

• У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Как обычно устроен солнечный коллектор

• Плоский коллектор с трубкой. Представляет собой лист металла темной расцветки (поглощающий лучевую энергию) с прикрепленной к нему медной трубкой, по которой движется теплоноситель. Помещен в короб с теплоизоляцией толщиной от 50 мм. Со стороны солнца закрыт стеклопакетом.

Такой заводской коллектор дает в летний день до 600Вт с метра квадратного своей площади – весьма мощный нагрев. В межсезонье в полдень – до 300 Вт.

• Трубчатые конструкции солнечных коллекторов здесь подробно рассматриваться не будут, так как их нельзя повторить в домашних условиях. Они представляют собой различные трубки из стекла, в том числе с обратным отражением солнечной энергии, с легко испаряющимися жидкостями, вакуумные… Это наиболее дорогие конструкции, которые можно заказать в организациях, после чего преступить к практическому изучению вопроса, на тему как их эксплуатировать, чтобы окупить в видимой перспективе….

Но КПД их больше, а самое главное зимой они вырабатывают тепло начиная с мощности солнечного излучения 20 Вт/м кв., в то время как заводские плоские – 100Вт/м кв., если меньше – они просто не греют воду, а самодельные….

Как используется тепло от солнечного коллектора

Солнечный коллектор вырабатывает больше энергии тогда, когда она меньше всего нужна – в самый жаркий полдень. Летом энергии на порядок больше, чем зимой. В межсезонье ее также маловато… Тепловая энергия от солнечного коллектора в первую очередь идет на подогрев воды для бытовых нужд, на нагрев летнего бассейна или душа, а также на отопление здания.

• Чтобы ее использовать для ГВС, теплоноситель от коллектора должен поступать в спираль бойлера-теплообменника. Такие косвенные бойлеры с несколькими спиралями нагрева можно приобрести заранее.
• Чтобы использовать тепловую энергию от коллектора для отопления, ее нужно накапливать в буферной емкости.
• Летний нагрев бытовой воды может быть прямым – вода из бассейна и душа может прокачиваться через солнечный коллектор напрямую.

Как изготавливается солнечный коллектор своими руками

• Типичная самодельная конструкция солнечного коллектора – просто спираль черной трубы ПНД, прикрепленной хомутами к какому-либо металлу. Или даже без металла. Общая площадь 2 – 6 м кв. позволяющая развить 1 кВт и более мощности в солнечный полдень. Такие коллектора с утеплением 50 мм экструдированным пенополистиролом, закрываются со стороны солнца светостабилизированной полиэтиленовой пленкой, используются для нагрева воды Устанавливаются под солнце на открытой площадке.

• Более основательная конструкция – черный металлический лист с пришитым к нему скобами медным змеевиком из мягкой меди диаметром 10 мм. Площадь коллектора обычно до 10 м кв. Не нужно ее слишком увеличивать, так как при этом КПД будет падать. Утепляются с тыла, закрываются обязательно стеклом или стеклопакетом.

Типичных конструкций не существует, и расчет ожидаемой отдачи всегда не верен. Но по результатам собственных экспериментов можно создать своими руками коллектор на солнечной энергии, который окажется даже на удивление работоспособным. Ведь энергии солнца на самом деле весьма немало…

Как подключить солнечный коллектор к баку (душу) самотечно

Слабым местом для летних солнечных коллекторов остается необходимость использования насоса. Это резко удорожает конструкцию или делает ее вовсе не приемлемой.

Но можно сделать нагревающийся бак, соединенный с солнечным коллектором так, чтобы жидкость двигалась самотечно. Принцип самотека сохраняется – нагреватель расположен ниже, чем накопитель (радиатор).

По данной схеме, при применении труб от ¾ дюйма вода должна двигаться самотечно. Из данного бака нагретую воду можно слить и в бассейн.

Как подключить коллектор к ГВС

Лучшая денежная выгода получается от изготовления и эксплуатации коллектора из алюминиевых или медных трубок на металле под стеклом, с подключением его к системе ГВС.

Поскольку коллектор и спираль в бойлере представляют собой малогабаритную нагреваемую систему, она должна снабжаться расширительным баком, предохранительным клапаном. Циркуляция осуществляется с помощь маломощного насоса. Хороший коллектор обеспечит дом горячей водой и в межсезонье….

Солнечный коллектор

Солнечный коллектор – установка для сбора и преобразования солнечной энергии в тепловую.  Сегодня солнечные водонагреватели — это высокотехнологичные устройства, в которых применяются новейшие материалы. Солнечные коллекторы — неотъемлемый элемент современных систем солнечного отопления и горячего водоснабжения.
Легкость монтажа, удобство обслуживания, и самое главное, снижение затрат на отопление здания и нагрев воды, делает солнечные коллектора все более популярными.

Область применения солнечных коллекторов

• • Дома, дачи, коттеджи

  • Промышленные комплексы, сельскохозяйственные предприятия, теплицы

  • Больницы, поликлиники, санаторно-профилактические учреждения и другие учреждения здравоохранения

  • Спортивно-оздоровительные комплексы: стадионы, бассейны,  туристические базы, зоны отдыха

  • Детские заведения: школы, детские сады, центры детского творчества, лагеря

  • Гостинично-туристические комплексы

  • Торгово-развлекательные центры, магазины, пункты общественного питания (рестораны, кафе, столовые и т. д.)

  • Офисы

  • Объекты железнодорожного транспорта, портов, МЧС
  • Автомойки, автозаправочные станции


Зачем нужен солнечный коллектор?

Солнечные коллекторы предназначены для нагрева воды. При попадании солнечного излучения на трубки коллектора осуществляется нагрев теплоносителя.

Виды солнечных коллекторов:

• Сезонные солнечные коллектора
• Всесезонные солнечные коллектора



Сезонные солнечные коллектора нагревают непосредственно воду, которая в последствии используется в системе горячего водоснабжения. Солнечные коллекторы долговечны и неприхотливы в обслуживании  – минимальный срок эксплуатации составляет 15 лет без потери производительности.

Сезонный солнечный коллектор — самый простой вариант. Его корпус имеет трубчатое исполнение. Циркуляция теплоносителя в таких солнечных коллекторах происходит без использования насосов за счет термосифонного эффекта. Прямая передача тепла от солнца непосредственно к теплоносителю и низкая цена является основными преимуществами данного типа солнечных вакуумных коллекторов.

Преимущества сезонного коллектора:

Основные плюсы сезонного коллектора – в сезон с апреля по октябрь обеспечивают 75% всей горячей воды на объекте, а с мая по сентябрь -100%

Купить солнечный коллектор:

Стоимость всей системы сезонного коллектора с 200-литровым баком под ключ составляет 650 $



Принцип работы солнечного коллектора

Трубчатый элемент состоит из 2-х стеклянных трубок: одна расположена внутри другой, их торцы запаяны, а пространство между ними заполнено вакуумом. Наружная трубка прозрачная, на внутреннюю нанесено специальное покрытие для лучшего поглощения солнечной энергии. По внутренней трубке циркулирует вода, а вакуумная прослойка позволяет сохранять до 95% тепла.

Накопительный бак устроен по принципу термоса — он состоит из наружного и внутреннего резервуара, пространство между которыми заполнено теплоизоляцией из полиуретана. Внешний бак выполнен из обычного металла окрашенного порошковой краской. Внутренний бак изготовлен из нержавеющей стали, так как в нём циркулирует вода. Она поступает туда через отдельный приёмный бачок с отсекателем давления, расположенный сверху.

Циркулируя по трубкам, вставленным в бак, вода нагревается от энергии солнца, накапливается в баке и затем поступает в потребление

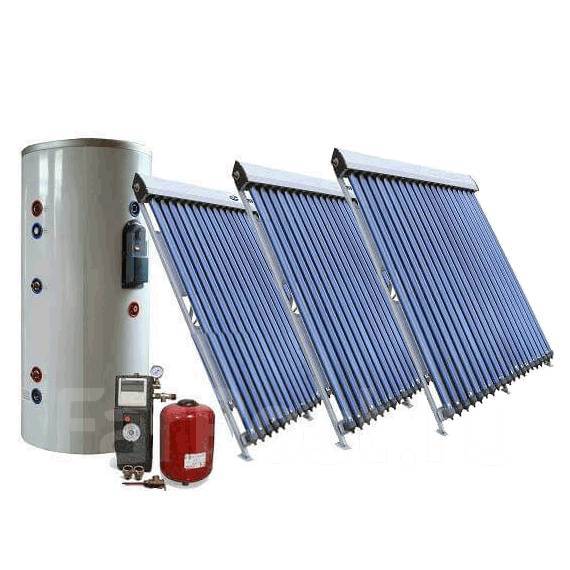

Всесезонный солнечный коллектор

Плоский солнечный коллектор Стоимость системы на основе плоского солнечного коллектора с 250-литровым баком под ключ составляет 1 700 $	Солнечный вакуумный коллектор Стоимость системы на основе вакуумного солнечного коллектора с 250-литровым баком под ключ составляет 1 850 $



Солнечный коллектор цена в Днепре

Узнать цену на солнечный коллектор можно связавшись с нами через удобные для вас контакты

Наши клиенты получили:

• Бесплатную горячую воду и помощь системе отопления
• Надежное оборудование европейского производителя Apricus и украинских производителей
• Заводскую гарантию 5 лет
• Расширенную клиентскую поддержку
• Уменьшение первоначальных затрат
• Экономию на коммунальных расходах

Наша компания предоставляет полный комплекс услуг «под ключ».

Подогрев воды в бассейне с помощью солнечного нагревателя

09.06.2021

Обзор современных солнечных нагревателей воды для бассейнов.

Электронагреватели утратили статус наиболее современных устройств для поддержания температуры в бассейне. Они, безусловно, эффективны, но эксплуатация таких нагревателей – дело недешевое. К тому же, чтобы иметь возможность использовать электрические модели, нужна проводка, соответствующая определенным требованиям.

Более современный способ – подогрев воды в бассейне солнечным нагревателем. Его можно установить возле любого каркасного и надувного бассейна. Это экологически чистый источник бесконечной, а главное бесплатной энергии.

Хотя, конечно, без недостатков не обошлось. Они очевидны: пониженная эффективность работы зимой (из-за угла падения солнечных лучей), в пасмурную погоду и ночью. Исключением являются топовые модели. Нагреть воду солнечным коллектором такого типа можно одинаково эффективно в солнечную и в пасмурную погоду.

Наш интернет-магазин предлагаем вам приобрести как такие модели, так и бюджетные.

Перейти в каталог солнечных нагревателей

Принцип работы солнечного нагревателя

Основа оборудования – солнечный коллектор. Это платформа, которая «впитывает» лучи. Задача солнечного коллектора – использовать полученную тепловую энергию для подогрева теплоносителя.

Теплоноситель с помощью насосной станции циркулирует в системе. Он передает энергию баку для аккумулирования тепла, после чего возвращается в исходное положение благодаря все тому же насосу.

Половина дела сделана: солнечный нагреватель для бассейна накопил энергию и готов ее отдавать. Холодная вода проходит через бак для аккумулирования, в результате чего нагревается. Итог: теплая вода в бассейне, нагретая от солнечной энергии.

Какую площадь воды нагревает

Солнечную систему нагрева воды необходимо подбирать в зависимости от площади зеркала воды. Коллектор должен иметь площадь не менее 50% от зеркала.

Если вам нужно отопление каркасного бассейна, расчет ведется по следующей формуле:

S = π*r2

π – константа 3,14

r – радиус бассейна.

На нашем сайте на странице каждого нагревателя есть подробная информация о его технических характеристиках, включая размеры. Перейдите в раздел оборудование для бассейнов, чтобы ознакомиться с подробностями.

Если у вас все же возникнут трудности при выборе, обратитесь к консультанту Waterstore.

Преимущества солнечных нагревателей

• Быстрая окупаемость. Как уже было сказано выше, подогрев бассейна солнцем – бесплатная процедура. Вы отдаете деньги только за оборудование, но оно имеет более чем приемлемый ценник (если не брать в расчет профессиональные модели для больших бассейнов). Экономия начинается с первого дня эксплуатации. При активном использовании бассейна нагреватель окупается уже спустя пару месяцев.
• Неприхотливость. Солнечные нагреватели – выносливое оборудование. Оно защищено от повышенного уровня влажности, температур и даже от града (имеют крепкое покрытие). Кроме того, электронагреватели невосприимчивы к пыли.
• Независимость от электричества. Если у вас нестабильная энергосеть, это не помешает вашему купанию: нагреть воду в бассейне можно будет с помощью солнца. Однако есть и другая сторона медали: солнечные батареи – это чаще всего зависимость от погодных условий.
• Мобильность. Коллектор можно установить буквально в любом месте, его можно передвигать сколько угодно раз. Главное – убедитесь в том, что оборудование не находится в тени.

Виды солнечных коллекторов

Нагреватели бывают плоскими, купольными и на вакуумных трубках.

• Плоские

  Конструкция состоит из перьевого или листового абсорбера, прозрачного покрытия и тонкого слоя термоизоляции. Очевидно, внешне оборудование выглядит как плоская ровная поверхность, принимающая солнечные лучи.

• Купольные

  Площадь, принимающая солнечные лучи, выполнена в виде купола. Это более компактный вариант, ведь нет необходимости размещать по периметру широкие плоские конструкции. Также купольные модели имеют лучшую теплопередачу.

• На вакуумных трубках

  В таких устройствах присутствует вакуум, который заполняет пространство в стеклянной колбе. Визуально напоминает плоские модели, только поверхность не ровная, а состоит из множества трубок.

Сложен ли монтаж коллектора

Абсолютно не сложен. Электрический нагреватель устанавливается куда сложнее.

Все, что от вас требуется, – это работа с парой муфт. Залог простоты – отсутствие необходимости подключать электричество.

Но в любом случае, если у вас вовсе нет навыков работы с обогревательным оборудованием, лучше поручите задачу специалисту. В таком случае температура воды в бассейне будет непременно желаемой, а оборудование будет работать долго и надежно.

Рейтинг лучших солнечных коллекторов в 2021 от WaterStore

1. Elecro Thermecro Solar Pool & Spa 32. Замечательный вариант для бассейнов 28 – 53 м2 от производителя Elecro Engineering. Одинаково эффективно работает при любых погодных условиях.



2. Bestway 58423. Бюджетный вариант для бассейна площадью в 1,46 м2. Сделан из стойкого винила, имеет размер 171 х 110 см.

3. Tebas Warmeo. Предназначен для бассейнов площадью в 10-13 м³. Корпус сделан из качественного полипропилена, которому нипочем ультрафиолет и механические повреждения.

4. Tebas S 421. Вариант для бассейнов с зеркалом воды 6 м². Нагреватель весит всего 10 кг, имеет следующие размеры: длина – 610 мм, ширина – 6000 мм.

5. Kokido Keops II. Купольный нагреватель, предназначенный для бассейна с площадью до 17 м3.

Рекомендуем ознакомиться с полным ассортиментом Waterstore, дабы выбрать максимально подходящую модель.

Солнечный коллектор для подогрева бассейна

Солнечный коллектор для подогрева бассейна

Солнечная система нагрева воды — использование энергии солнца для собственных нужд человека. Солнечный коллектор как источник тепла для подогрева бассейна.

Свой собственный бассейн для многих людей является «голубой» мечтой, которую надо воплотить сразу же, как только начнут строить свой собственный дом. С «розовыми очками» на глазах можно легко попасть на продавца, который предложит купить оборудование для бассейна и построить его под ключ по скромной цене. Правда, не упомянув про будущие эксплуатационные расходы.

Стоит понимать, что строительство бассейна – это не конец затрат. Цена экономии на изначальном комплекте оборудования может оказаться печально высокой при последующем использовании бассейна. И чем больше объём бассейна, тем его обслуживание обходится дороже.

Зачастую вспоминают следующие моменты: химия для бассейна, расход электроэнергии на циркуляцию, подогрев бассейна. И вот именно на последнем моменте – подогрев воды в бассейне – мы и остановимся более подробно в данной статье. Заранее предупрежу, что информация будет подаваться на примере полипропиленового бассейна объемом 20 кубический метров, находящегося внутри дома.
Немного цифр.

Первый нагрев

Когда бассейн заливают в первый раз, необходимо нагреть весь его объём с температуры сетевой воды или скважины до комфортных для купания 25-26 градусов. Если взять температуру скважины 10 градусов, то получаем затраты на первый нагрев воды порядка 375 кВт ч. Дальше это число можно перевести в газ, напрямую в электроэнергию (приняв КПД нагревателя 99%) и даже в стоимость сетевой горячей воды, если дом подключен к центральному водоснабжению. Аналогичное количество энергии придется затратить после каждого слива бассейна по каким-то причинам. В принципе, это месячное потребление энергии среднего частного дома.

Подогрев бассейна

По опыту эксплуатации, наш бассейн для примера на 20 тонн остывает без подогрева на 1,5 градуса за сутки. Т.е. на поддержание температуры необходимо ежедневно тратить около 35 кВт ч энергии (например, электрической) без учета циркуляции. Что выливается еще в 1000 кВт ч энергии в месяц. Можно сказать, что если бассейн греть электричеством, то он утраивает потребление электроэнергии.

Солнечный коллектор как источник энергии

Каким образом солнце может помочь экономить электроэнергию или другой энергетический ресурс? Одним из хорошо зарекомендовавших себя решений является установка солнечного коллектора на вакуумных трубках. Помним, что в статье рассматривается бассейн, находящийся в здании, т.е. использующийся круглый год. Для сезонных каркасных решений можно использовать сезонные коллекторы для бассейна: плоские, гибкие и т.д.

Различные варианты подключения солнечных коллекторов для подогрева бассейна, а так же использование воздушных тепловых насосов воздух-вода, представлены в презентации (pdf, 1.2 Мб).

Выработка энергии

Снова цифры. Один солнечный вакуумный коллектор с 20 вакуумными трубками в среднем с апреля по август вырабатывает около 12 кВтч тепловой энергии в день. Получаем, что для поддержания температуры бассейна на 20 кубических метров воды необходимо установить 3 таких коллектора.

Есть различные варианты подключения солнечных коллекторов к системе подогрева бассейна. Самый простой – подключить солнечный коллектор напрямую к бассейну через теплообменник.

Но с учетом круглогодичного использования солнечные коллекторы лучше в первую очередь подключить к бойлеру горячего водоснабжения и отопления, а уже излишки тепла отдавать на подогрев бассейна. Или всё завязать на центральный теплоаккумулятор дома, а уже с него отдельно снимать тепло на ГВС, отопление и подогрев бассейна.

Пример схемы подключения можно подробно рассмотреть на рисунке ниже.

Для дополнительных 200 литров горячей воды, что необходимо жителям дома, устанавливается еще один коллектор. Таким образом, наша гелиосистема состоит из 4 коллекторов (в сумме 80 вакуумных трубок), насосной станции и «солнечного» контура с теплоносителем.

Основной функционал

В первую очередь тепловая солнечная станция нагревает воду для нужд горячего водоснабжения. С учетом того, что мощность коллекторов в 4 раза превышает необходимую для этого, горячая вода от солнца будет всегда, даже в те периоды, когда солнечная активность недостаточна. (март, сентябрь, октябрь). В промежутки с апреля по август солнечная система нагрева воды все излишки тепла будет сбрасывать в бассейн (напрямую, или через теплоаккумулятор). Даже в случае длительного отсутствия достаточного разбора горячей воды бассейн будет гарантией от перегрева системы.

Солнечный коллектор в систем нагрева воды для ГВС и подогрева бассейна «убивает» трех зайцев:

• гарантированное наличие горячей воды от солнца в течение большей части года;
• значительное сокращение расходов на подогрев бассейна;
• пассивная система защиты солнечной системы от перегрева.

В случае если бассейн находится на улице, его теплопотери будут в 2-3 раза выше (в зависимости от сезона). Используя аналогичную логику можно рассчитать необходимое количество солнечных коллекторов и для такого случая. В сезонных системах подогрева можно использовать менее дорогие варианты коллекторов – например, плоские.

ООО «ИнолексЭнерджи» (Минск, Республика Беларусь) и проект «АквамастерБел» предлагают купить системы солнечного нагрева воды на основе солнечных вакуумных коллекторов для нужд горячего водоснабжения и подогрева бассейна. Если Вы оставите заявку на консультацию, то специалисты нашей фирмы проведут для Вас детальный расчет системы конкретно под Ваши нужды. Дополнительную информацию Вы так же можете получить по телефонам, указанным на этом сайте, или написав письмо нам на электронный адрес (раздел Контакты), или просто заказав звонок.

Простой солнечный коллектор для нагрева воды своими руками | Интересные факты

Применяя солнечные коллекторы для нагрева воды вы отлично с экономите на других, довольно сейчас дорогих энергоресурсах. Солнечная энергия бесплатна и ее в можно использовать как минимум 6 — 8 месяцев в году, а в южных регионах и того больше.

Заводские модели очень дороги, но всегда можно сделать самостоятельно простой солнечный коллектор, который будет в десятки, а то и сотни раз дешевле и все необходимое можно всегда купить практически в любом строительном магазине, а то и найти у себя в гараже.

Наша задача, все должно быть максимально дешево и эффективно. Ниже я приведу несколько примеров солнечных, водонагревательных коллекторов, для изготовления которых будут применяться довольно дешевые и доступные материалы и с вполне приемлемым КПД для использования.

Солнечный коллектор из обычного садового шланга

Свернутый улиткой садовый шланг, это отличный способ подогреть воду для нужд летний кухни, душа, бассейна и т.д. Имея большую площадь поверхности и черный цвет он быстро нагревает воду, но обязательно к нему необходимо подключить накопительную емкость, потому что в сильно жаркий день вода в нем может даже закипеть и разорвать шланг.

Коллектор из теплообменника старого холодильника

Теплообменник из отслужившего свой срок холодильника, это уже готовый солнечный коллектор, вам только останется его немного доделать . Изготовьте или подберите подходящий корпус под него, на дно положите утеплитель и покрасьте в черный цвет, а сверху накройте стеклом. Производительность такого устройства будет не большая, но его вполне хватит в солнечный день для подогрева воды на даче или для небольшого загородного дома.

Солнечный коллектор из плоской батареи системы отопления

Сборка из плоского радиатора системы отопления производится таким же способом как и из конденсатора холодильника, только не забудьте покрасить в черный цвет. Его отличие в том, что у него выше КПД и если таких установить несколько, то можно вполне решить вопрос с горячей водой для отопления дома (врезав в основную систему отопления соблюдая определенные технологические правила) или гаража, теплицы, подсобного помещения.

Подогрев из полиэтиленовых или полипропиленовых труб

Подойдут трубы из полиэтилена, полипропилена, и т.д, а также фитинги и арматура для их монтажа позволит вам сконструировать солнечный коллектор любой формы и площади. Такие установки имеют довольно хорошую производительность и также подходят для обогрева помещений и подогрева воды для хозяйственных нужд.

А если трубы пропустить еще и через обычные бутылки из под воды, то вы повысите в разы производительность коллектора. Только будет необходимо тыльную часть бутылки обклеить фольгой для отражения и фокусировки солнечных лучей, тем самым трубу или шланг наполненный водой будет дополнительно подогревать раскаленный воздух.

Солнечный коллектор из медных труб

Изготовление системы подогрева воды из медных труб или листов является самой лучшей в плане теплоотдачи, но является довольно трудоемкой в изготовлении и дорогой.

На этом пока все, продолжение следует.

Подписывайтесь на канал, ставьте лайки, пишите комментарии, ваше мнение очень важно для нас.

Солнечный водонагреватель своими руками – забираем тепло у солнца. Нагрев воды солнечным коллектором Тепловой насос как источник нагрева полезной воды

Лето, дача, бассейн — мечта городских жителей. И многие, стремясь реализовать ее, выбираются в жаркое время года поближе к природе. Но вот беда: основное оборудование куплено уличного варианта, а в его комплект не входит обогревательный прибор. Поэтому рассмотрим подробнее способы того, как нагреть в бассейне воду. А сначала разберем, какие существуют варианты конструкций для плаванья.

Виды бассейнов

Для дачи и загородного жилья большой популярностью пользуются сезонные модели уличного исполнения:

• Надувные . Такие конструкции получили свою известность за счет невысокой цены, легкости монтажа/демонтажа, мобильности. Чаще всего их приобретают для детей. Небольшие объемы, невысокие борта обеспечивают безопасность для малышей.
• Каркасные . Виды и объемы таких моделей многочисленны. Они отличаются доступной ценой, легким монтажом, мобильностью. Приобретаются для семейного отдыха.
• Чаши . Этот вариант относится к стационарным. Форма, размер могут быть самыми разнообразными. Покупается для всей семьи. Монтаж несложный, цена достаточно высокая по сравнению с предыдущими вариантами. Требует подвода коммуникаций.
• Бетонные . Самый дорогой из вышеперечисленных и технологически сложный вариант. Зато дизайн, объем, габариты выполняются под любой запрос. При устройстве таких сооружений еще на этапе проекта продумывают систему подогрева.

Как видно, современный рынок предлагает большой ассортимент моделей.

Можно приобрести бюджетный вариант или затеять капитальное строительство уличной крытой конструкции.

Стандарты температурных режимов

Существует ряд показателей комфортного пребывания в бассейне. К одним из них относится оптимальный температурный режим. Для взрослого человека он должен быть в пределах 24-28 °С, для ребенка — 29-32°С. Такие температуры предусмотрены для активного водного отдыха без вреда здоровью. Поэтому, как подогреть и сохранить тепло в бассейне, — одна из актуальных тем лета.

Элементы теплосбережения

Прежде чем рассматривать вопрос, как нагреть воду в бассейне, следует ознакомиться с методами теплосбережения. Существует несколько вариантов:

• Укрывной материал. Как правило, конструкцию накрывают на ночь, чтобы предотвратить сильное охлаждение. Этот же материал поможет прогреть воду на несколько градусов, если бассейн оставить накрытым и днем. Самым эффективным вариантом считается пузырчатая пленка.
• Иногда над бассейном делают павильон. Некоторые умельцы используют старые теплицы. Такой вариант изумительно сохраняет тепло ночью и позволяет нагревать воду днем.
• Выбирать или обустраивать конструкции для плаванья с цветовым оформлением дна, которое будет поглощать тепло. Это значительно ускорит процесс естественного нагревания воды от солнечных лучей.

Рассмотренные меры можно применять комплексно, они значительно сократят затраты на обогрев жидкости с помощью электроэнергии.

Как быстро нагреть воду в надувном бассейне

Такие конструкции имеют небольшой объем, поэтому один из популярных способов повышения температуры — это подогрев воды в емкостях на отдельном источнике тепла (газовая, электрическая плита, электрический чайник, костер, баня).

После этого ее несут и выливают в бассейн, добиваясь нужной температуры. Способ один из самых простых и безопасных. Но подходит для маленьких объемов, например, детских конструкций.

Некоторые пытаются нагреть воду в бассейне кипятильником. Да, это можно сделать. Но не стоит забывать о безопасности. Если такой способ используется в месте, где есть дети, то не следует их оставлять без внимания даже на секунду. Последствия могут оказаться весьма печальными, учитывая детскую непосредственность и любознательность. Поэтому несколько раз подумайте о безопасности такого способа, прежде чем его применять.

Мы рассмотрели два варианта того, как нагреть воду в надувном бассейне, теперь ознакомимся с другим, более мощным оборудованием для таких целей.

Проточный нагреватель

Применяется для конструкций не более 35 куб. м. Принцип работы основан на циркуляции воды через емкость со встроенным ТЭНом. Рекомендованная температура входящей жидкости должна быть не ниже 18 °С. Стоимость такого оборудования невысокая, но появляются значительные затраты на электроэнергию. Потребляемая мощность установок — от 3,5 до 18 кВт. Применяя укрывной материал, можно частично сократить эти затраты.

Теплообменник

«Как нагреть воду в бассейне без электричества?» — это один из популярных вопросов. Теплообменники как раз и являются такими устройствами, работающими от системы отопления. Представлены они в внутри которой находится змеевик. Это оборудование в своем составе имеет также циркуляционный насос, термостат, клапан. Жидкость из системы отопления подается в змеевик, а вода для прогревания в сам цилиндр. Набрав нужную температуру, она поступает в бассейн. Параметры работы задаются с помощью термостата. Мощность таких установок доходит до 200 кВт, что подойдет для прогрева большого объема воды.

Минус теплообменника заключается в зависимости от отопления дома. Летом оно, как правило, неактуально. Поэтому потребуется устройство отдельного рабочего контура для прогрева бассейна. А это повлечет за собой переделку проекта газового отопления и лишние финансовые затраты.

Солнечные коллекторы

Как нагреть воду в бассейне на даче, используя природные ресурсы? Этот вопрос особо актуален в районах, где нет подключения к газу, и подача электроэнергии нестабильна. Солнечные коллекторы в таких случаях становятся идеальным вариантом решения проблемы.

В наше время такое оборудование приобретается в магазинах, торгующих бассейнами. Установки достаточно компактны, и расположить их можно вблизи конструкции для плаванья. Нагреваясь, коллекторы передают тепловую энергию воде, находящейся в накопительном баке, после чего она поступает в бассейн. Такой способ позволит быстро достичь нужной температуры в солнечную погоду, а в пасмурную этого не получится. Один модуль коллектора может нагревать до 30 кубов воды, соответственно, их количество подбирается под нужный объем.

Такое оборудование не стоит приобретать в регионах, где преобладает пасмурная погода. Оно будет экономически неоправданно, потому что придется использовать дополнительные устройства для обогрева.

Солнечные коврики

Это разновидность солнечного коллектора представлена в виде двух отрезов черной пленки, спаянных таким образом, что во внутреннем пространстве образованы каналы для циркуляции воды. Такую систему подключают к обычной помпе, входящей в комплект основного оборудования. Как нагреть в бассейне воду таким устройством? Достаточно просто: его запускают на поверхность воды, а насос кладут на дно, откуда он будет подавать жидкость для нагрева.

Такая конструкция работает от обычной сети. Минус — предназначена для небольших объемов и зависит от солнечной погоды.

Тепловые насосы

Это достаточно новый, а потому недешевый способ того, как нагреть в бассейне воду. Интересно это оборудование тем, что его можно использовать в двух направлениях одновременно: в качестве кондиционера для дома и нагревателя воды.

Принцип действия основан на технологии работы обычных кондиционеров, только в обратном направлении. Вода для плаванья нагревается в системе конденсата, а хладагент остывает за счет этого. Само же тепло берется из окружающего воздуха.

Электропотребление такого прибора ниже в три раза, чем проточного водонагревателя. Поэтому высокая цена при покупке оправдает понижение затрат на электроэнергию. Это оборудование примечательно еще и тем, что может эффективно работать при температуре окружающей среды +5 °С. Разобравшись с заводскими приборами, стоит ознакомиться, что предлагает народный промысел в этой сфере.

Резиновый коллектор

Для такого вида водонагревателя берут обычный поливочный шланг, желательно черного цвета, и укладывают его в плоскости в виде улитки. Один конец присоединяют хомутами к отверстию в бассейне, второй — к фильтру насоса. Циркулируя по образованной системе, вода подогревается. Такой метод хорош для солнечных дней. Это один из способов того, как быстро нагреть воду в бассейне.

Дровяной подогрев

Берется змеевик, от величины его спирали зависит производительность. Лучше предпочесть из нержавеющего металла. Один конец подключается к отверстию в бассейне, второй — к насосу. Сам змеевик следует вмонтировать в емкость, в которой будут жечь дрова. Это достаточно эффективный вариант того, как нагреть воду в каркасном бассейне.

Для большего эффекта можно сделать змеевик — емкость для сжигания. То есть дрова будут гореть во внутреннем пространстве, образованном трубками. Это еще более эффективный прибор для подогрева воды.

Такой метод отличает низкая цена, независимость от энергоносителей, высокая скорость, независимость от погодных условий. К недостаткам можно отнести необходимость контроля над подогревом. Перегрев может привести к деформации бассейна.

Несколько важных моментов

Так как нагреть в бассейне воду с применением электроэнергии и отопления — достаточно затратное занятие, то поле для деятельности народным умельцам открыто достаточно широкое. Интересное направление — это использование природных ресурсов, таких как ветер, солнце. «Приручив» их, можно получить бесплатный и качественный источник энергии, который пригоден не только для но и для других нужд.

С осторожностью стоит относиться к самодельным электрическим обогревателям. Следует соблюсти все меры безопасности при их создании и эксплуатации, не оставлять без внимания этот процесс и не подпускать к нему детей.

Если же рассматривать заводские изделия для нагревания, то выбор зависит, прежде всего, от финансовой составляющей. Следует обращать внимание не только на первоначальную цену оборудования, но и на затраты, которые будут необходимы при его подключении и эксплуатации.

Купание в бассейнах — один из популярных видов отдыха россиян. Поэтому тема подогрева воды актуальна всегда. Какой будет сделан выбор, зависит от погодных условий региона, параметров бассейна, финансовой возможности. Главное — соблюсти технологию монтажа и меры безопасности при эксплуатации.

В этой статье мы затронем проблему нагрева воды. Бывает так, что появляется задача нагреть воду. Эта задача чаще всего возникает в гостиницах, базах отдыха, т.е. там, где нужно обеспечить большое количество людей горячей водой.

Как можно нагреть воду?

Приготовить горячую воду можно кучей способов:
С помощью теплового насоса
С помощью газового котла
С помощью дизельного котла
С помощью твердотопливного котла
С помощью электрического котла или тэнами
С помощью солнечного коллектора или панелей

И так далее, не будем перечислять все, иначе статья получится слишком длинной. Основные способы мы перечислили. Кажется все просто: у Вас есть сетевой газ, и нужно нагреть несколько бойлеров косвенного нагрева. Для этого достаточно связать газовый котел и бойлеры трубопроводом. Вызвали сантехника, купили трубы и фитинги, сантехник собрал все в кучу — и вуаля!…бойлеры не успевают нагреваться даже до 50°С.

В чем причина?

Все дело в том, что ваш котел просто по мощности не подходит для нагрева такого количество воды. И скорее всего, вы просто не рассчитывали мощности достаточной для нагрева воды.

Как рассчитать нужную мощность для нагрева воды?

Это не очень сложная задача, и вычислить мощность, необходимую для нагрева воды можно самостоятельно. Вооружитесь калькулятором, и бумагой, ручкой. Для нагрева одного литра воды, на один градус Цельсия нужна тепловая мощность 1,16 Вт.

Например, у вас есть емкость для воды, объемом 500 л., и нужно нагреть в ней воду с 20°C до 80°С. Считаем, 80°С – 20°С = 60°С это наша дельта. 500 л. * 60°C * 1,16 Вт = 34 800 Вт/час или 34,8 кВт/час. Это необходимая мощность для нагрева 500 л., с 20 °C до 80 °С за один час.

И если у вас установлен газовый котел, мощностью 25 кВт/час, то естественно он не сможет нагреть 500 л. воды до 80°С за один час. Поэтому, при недостаточных исходных мощностях, эти мощности компенсируются только за счет времени нагревания. Что влечет за собой увеличение бойлерного объема. Кроме этого, нужно понимать, что в системе все равно возникают потери тепла. Поэтому приведенные цифры имеют примерный характер.

Стоит отметить, что потребление горячей воды напрямую связано количеством людей, которые ее используют. По СНиП для гостиниц, с душем в каждом номере расход воды на одного человека будет равен 140 литрам в сутки. По нашим данным, реальный расход горячей воды, в гостиницах равен 50 литрам в сутки, на одного человека.

Нагрев воды солнечным коллектором.

Давайте рассчитаем, как правильно нагреть воду солнцем . Представим, что есть гостиница, в которой воду нужно нагреть за счет солнечной энергии. В этой гостинице есть 40 трехместных номеров и 20 двухместных. Мы хотим организовать нагрев горячей воды энергией солнца.

Считаем максимальную загрузку гостиницы: (40*3) + (20*2) = 160 человек, будет жить в этой гостинице. Им понадобится 160 чел. * 50 литров = 8 000 литров горячей воды в сутки. В гостиницах, как правило, существует два пика водоразбора, это утром (с 8.00 до 10.00) и вечером (с 17.00 до 20.00). Значит, нам необходимо обеспечить к утрешнему водоразбору минимум 3 000 литров горячей воды, и к вечернему водоразбору минимум 5 000 литров воды, так как вечерний водоразбор, как правило, больше.

Стоит отметить, что под понятием «горячая вода» мы имеем ввиду воду с температурой 60°С. Чтобы не устанавливать накопительные бойлеры объемом 5 000 литров, можно нагреть воду до 80°С. Это позволит уменьшить емкостный объем до 3 500 литров.
Считаем необходимую мощность: 6 500 литров * 60 °С * 1,16 Вт, получаем 452,4 кВт/час нам нужно затратить, чтобы нагреть это количество воды.

Сколько нужно солнечных коллекторов?

Теперь считаем, сколько же нам понадобится солнечных коллекторов. Крыша нашей гостиницы смотрит на юг, поэтому считаем, что солнечные вакуумные коллекторы будут работать на полную мощность.
Мощность одной вакуумной трубки с 24 мм. конденсатором условно равна 65 Вт/час. Солнечные коллекторы будут работать 10 часов в сутки, с 9.00 до 19.00 ч. (идеальный вариант). В таких условиях одна трубка выдаст за одни сутки 650 Вт/час. Делим 452,4 кВт/час на 0,65 кВт/час (650 Вт/час) получаем 696 трубок. Это 23 солнечных коллекторов по 30 трубок, или 35 коллекторов по 20 трубок.

А сколько нужно коллекторов с 14 мм. конденсатором? Одна трубка такого коллектора выдает в пике около 50 Вт/час или 500 Вт/час за десять часов. Делим 452,4 кВт/час на 0,5 кВт/час (500 Вт/час) и получаем 905 трубок. Это 30 солнечных коллекторов по 30 трубок или 45 солнечных коллекторов по 20 трубок.

Все эти расчеты мы вели в идеальных условиях, при отличной солнечной погоде, не учитывали расход воды во время нагрева, если вам нужны более точные расчеты, обращайтесь к нам. Мы рассчитаем, поставим оборудование и смонтируем вам отличную и, главное, рабочую гелиосистему.

Каждый год традиционные источники энергии дорожают, и конца этой гонке цен не видно. А между тем мощнейший источник энергии, который мы видим почти каждый день, «работает» совершенно бесплатно. И если пока человечество не научилось достаточно эффективно получать энергию напрямую в виде электричества, то тепловую энергию солнца может использовать любой человек, – было бы желание!

Ведь в солнечной местности светило посылает приблизительно 1 кВт энергии каждый час. Грех не воспользоваться таким источником хотя бы для нагрева воды. При этом расходы по созданию и установке водонагревательного устройства – минимальны. Изобретатели на просторах страны уже давно используют самые различные установки для нагрева воды.

Среди них есть простейшие и более сложные, с автоматическим управлением. Всё зависит от технической подготовленности, финансовых возможностей и, конечно же, желания.

Как же умельцы получают сегодня горячую воду от солнца?

Создать солнечный нагреватель своими руками совсем несложно.

Это самый простой вариант.
Обычную ёмкость в виде бочки, старого бака, устанавливают на крыше летнего душа или дома, сарая и подключают через шланг к обычному крану.

Если ёмкость окрасит в чёрный цвет, нагрев будет происходить быстрее.

К концу дня вода прогревается примерно до 45С. Эти данные справедливы для полиэтиленового бака в 200-300 литров. Желательно, чтобы он был плоским – это повышает эффективность нагрева.

Весь минус в том, что всю воду необходимо использовать вечером, т.к. утром она станет холодной.

Чтобы «ликвидировать» этот недостаток, придётся утеплять саму ёмкость или сливать нагретую воду в опять-таки утепленный резервуар. Можно воду просто подать в бойлер и, когда она остынет, подогреть. Хоть сколько-то электричества, но экономится.

Ещё один вариант – держать бойлер постоянно подключённым к установленному на крыше резервуару. Тогда вода будет постоянно циркулировать; её можно будет использовать в режиме «онлайн».

Существенный недостаток системы в том, что она не работает при температуре ниже +20С. Поэтому существуют и другие способы нагрева воды в межсезонье.

Солнечный водонагреватель – коллектор

Такое устройство считается наиболее эффективным. Здесь всё дело – в материале, из которого изготавливается коллектор. Чаще всего это:

Но сборка с применением металла трудоёмка (пайка, сварка, уплотнения и т.п.), поэтому используют другие материалы. Есть вариант применения полипропиленовых труб, – они стоят дешевле. Однако их соединение также может вызвать трудности, связанные с уплотнением стыков.

Другой минус – значительная деформация при нагреве, у металлопластиковых труб это не так заметно, но полипропилен имеет высокий коэффициент теплового расширения. Этот недостаток может вызвать протечки в системе.

Есть оригинальное и простое решение, заключающееся в использовании садового шланга, как солнечного коллектора. Весь процесс сборки ограничивается скручиванием его в спираль и помещением в подходящий ящик.

Отличная гибкость, отсутствие соединений гарантируют отсутствие протечек, а длина шланга позволяет подсоединять его непосредственно к сантехническим приборам без промежуточных соединений.

Производительность такой системы зависит от длины шланга. При его диаметре в 2,5 см и температуре воздуха не менее +25С, один метр шланга нагревает 3,5 литра воды до +45С.

Выходит, что в солнечный день к вечеру 10 метров «выдадут» вам 280 литров горячей воды. Система работает при понижении температуры до +8С.

Как происходит процесс нагрева воды

Солнечные лучи попадают на спираль через стекло и нагревают спираль. Нагретая вода становится источником длинноволнового излучения, которое отражается от стекла. Т.е., солнечные лучи оказываются в своеобразной тепловой «ловушке».

1. Для создания этого обогревательного устройства понадобится ящик, куда будет помещаться спираль из шланга чёрного цвета, использование других оттенков приведет к потере 5% тепла. Он может быть резиновым или из ПВХ. Диаметр – не менее 1,9 см, толщина стенок не более 2,5 мм.
2. Шланг присоединятся к бойлеру, который должен быть выше спирали. Дно ящика необходимо утеплить пенопластом, окрашенным в чёрный цвет.
3. Сам ящик сверху закрывается оконным стеклом (органическое не подойдёт из-за того, что плохо удерживает солнечное излучение).
4. Между стеклом и ящиком необходимо установить резиновую прокладку.

Водонагреватель из бутылок ПЭТ

Мысль в том, чтобы сначала создать модули (по 3 бутылки, можно и 4, 5), затем каждый из них подсоединить к пластиковой трубе, которая подключается с одной стороны к источнику холодной воды, с другой – выдаёт горячую жидкость. Лучше всего использовать бутылки ёмкостью в 2-2,5 литра. Соединять их надо по принципу «горлышко в дно».

• Для этого в дне вырезается отверстие под горлышко диаметром 26 мм. Отверстие должно быть расположено строго по центру. Поэтому сначала наметьте центр, просверлив дырку сверлом 3-6 мм.
• Чтобы обеспечить герметизацию, резьбу на горлышке смажьте герметиком и оставьте конструкцию в неподвижном состоянии на 2-3 дня. На дне верхней бутылки сделайте отверстие!
• Модуль из трёх бутылок таким же способом (можете придумать и какой-то другой) присоединяются к пластиковой трубе, в один конец которой входит холодная вода.

Число модулей может быть и большим. Для получения 200 л горячей воды надо где-то 110 бутылок – это три квадратных метров площади.

• Получившийся блок разместите в ящике, закрытом оконным стеклом. Угол наклона – от 10-ти до 30-ти градусов.

Получившаяся система гораздо эффективнее чёрной бочки с водой, установленной на крыше.

Большинство самодельных конструкций по нагреву воды солнцем летом дают экономию 70-80% энергии, растрачиваемой на нагревание. Осенью, весной – до 40%. При этом за год у светила «забирается» до 400 кВт/ч на человека! Есть о чём подумать.

Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.

Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.

Проточный – большой пиковой мощности

Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.

Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.

Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.

Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.

Недостатки проточного

При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.

Еще один недостаток проточной схемы ГВС (горячего водоснабжения) — невозможность забрать немного горячей воды. У каждого аппарата своя минимальная мощность. Поэтому при малом расходе воды он просто не включается.
В результате также происходи перерасход воды и энергии.

Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.

В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.

Накопительная система нагрева воды

Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.

Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).

Недостатки накопительных

• Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
• Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
• Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
• Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.

Бойлер косвенного нагрева – стабильная система ГВС

Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.

Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.

Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.

С буферной емкостью – наибольший запас энергии

В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т. е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.

Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…

Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами.

Другие особенности нагрева воды отоплением

Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы.

Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.

Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.

Бойлер послойного нагрева

Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.

Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.

Ошибка – неправильное подключение бойлера ГВС

Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.

Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…

Солнечный коллектор для бассейна — www.solar-tlt.ru

Для владельцев бассейнов (особенно тех, которые используются круглый год и расположенных на открытом воздухе) не является секретом такой немаловажный момент, как подогрев воды в бассейне.

Для разных типов бассейнов требования к температуре воды различны. К примеру, спортивные плавательные бассейны — 24-25 °С, детские — 28-30 °С, гидромассажные бассейны СПА —  около 32-37 °С.

Бассейн можно обогреть различными способами, которые будут рассмотрены ниже. Вопрос обогрева бассейна, и соответственно выбор оборудования для обогрева лучше решить заранее, так как благодаря этому можно правильно спроектировать котельную или схему прокладки коммуникаций до установки бассейна.

Итак, обогрев бассейна возможен с использованием следующего оборудования:

— теплообменник от котла отопления дома;

— солнечный коллектор (водонагреватель от солнечных лучей).

— тепловой насос;

— электронагреватель;



Наиболее распространенным является подогрев воды с помощью теплообмена (теплообменник,  необходимой мощности подключается к системе центрального отопления дома. Подобного рода оборудование изготавливается из пластика, титана или нержавеющей стали, в напольном или подвесном вариантах).



Электронагреватель способен нагреть воду наиболее быстро, но проигрывает остальным способам в цене эксплуатации (электронагрев — дорогое удовольствие). То есть такой способ можно использовать, но в качестве резервного.



Подробнее остановимся на таких способах подогрева бассейна, как тепловые насосы «воздух-вода» и солнечные коллекторы для бассейнов.

Подогрев воды в бассейне с использованием теплового насоса имеет несомненные плюсы, а именно: экономичность, экологичность и пожаробезопасность.

Тепловые насосы «воздух-вода» нагревают воду в бассейне, используя тепло окружающего воздуха. Их применение означает значительную экономию электроэнергии, так как в этом случае требуется гораздо меньшая мощность. Коэффициент преобразования электроэнергии, которую использует тепловой насос в тепло, отдаваемое воде бассейна достигает в современных моделях 3 и более! Современные тепловые насосы «воздух-вода»  для подогрева бассейнов, как правило работают при плюсовых температурах, а тепловые насосы общего назначения (и отопление в том числе) работают в диапазоне  от — 25°C до +45°C.

Отличным вариантом нагрева воды в бассейнах в осенне-весенне-летний период являются солнечные батареи для бассейнов.

Солнечный коллектор для бассейна представляет собой черный плоский пластиковый контейнер, через который протекает вода из бассейна, нагреваясь при этом. Площадь солнечного коллектора для бассейна обычно должна быть равна площади зеркала воды бассейна, для достаточно быстрого нагрева воды в нем.

Монтируются  коллекторы чаще всего на земле, возле бассейна, либо на южном скате крыши, если он имеется, или прямо на южной стенке бассейна. Автоматический насос фильтровальной установки перекачивает воду из бассейна в коллекторы, проходя через сетки и трубки с малым диаметром, вода нагревается, после чего направляется в бассейн уже нагретой.

Солнечный подогрев также является весьма выгодным с точки зрения уменьшения затрат на электроэнергию, и наряду с тепловым насосом является наиболее экологичным способом нагрева воды в бассейне.

Купить солнечный коллектор для бассейна….



Оценка стоимости и энергоэффективности солнечного водонагревателя

Теперь, когда мы знаем стоимость традиционного отопления, мы должны оценить, к чему она будет сведена, и вычесть ее, чтобы оценить экономию топлива, связанную с солнечным водонагревателем. При определении SEF также учитывается мощность, необходимая для работы насосов и органов управления.
Годовая экономия солнечной энергии = Ежедневная энергия горячей воды (терм/день)*(365 дней/год)((1/EF)-(1/SEF))

Например, экономия природного газа от солнечной системы с SEF 2.5 тогда будет

Годовая экономия солнечной энергии = (0,4105 терм/день)*(365 дней/год)((1/0,64)-(1/2,5))=174 терм/год

Цены на природный газ значительно различаются в зависимости от местоположения и месяца. В мае 2021 года средний показатель по США составлял 1,776 доллара за тепло, что значительно больше, чем в предыдущие годы. Среднее значение с 2011 по 2021 год составляет около 1,50 доллара за терм, и мы будем использовать его в нашем примере. Соответствующая годовая экономия затрат на солнечную энергию составит:

(174 терм/год)*(1,50$/терм) = 261$/год

Для и электрического водонагревателя с UEF=1.0 и цена на электроэнергию 0,08 долл. США/кВтч, экономия энергии и затрат в год составит:

Годовая экономия солнечной энергии = (12,03 кВтч/день)*(365 дней/год)((1/1,0)-(1/2,5))= 2634 кВтч/год

И соответствующая годовая экономия затрат на солнечную энергию составит:

(2634 кВтч/год)*(0,1042 долл. США/кВтч) = 274,46 долл. США/год


Затраты на эксплуатацию и техническое обслуживание

Любые затраты, связанные с ремонтом системы, будут вычтены из этой экономии топлива. Бытовые солнечные системы горячего водоснабжения предназначены для работы без вмешательства, а их надежность возросла до такой степени, что затраты на эксплуатацию и техническое обслуживание должны быть минимальными.Тем не менее, затраты на эксплуатацию и техническое обслуживание характеризуются примерно ½ от 1% первоначальных затрат, исходя из нулевых затрат на эксплуатацию и техническое обслуживание, перемежающихся случайными затратами на такие вещи, как замена жидкости. Страхование домовладельцев обычно покрывает ущерб от града. Если вы хотите включить затраты на установку и техническое обслуживание, проконсультируйтесь с производителем (производителями) и квалифицированным подрядчиком, чтобы оценить эти затраты. Эти затраты будут варьироваться в зависимости от типа системы, а иногда даже от модели водонагревателя к модели.

Теперь нам нужно определить стоимость покупки и годовые эксплуатационные расходы на солнечную систему нагрева воды и сравнить их с затратами, связанными с обычными системами нагрева воды, чтобы рассчитать окупаемость наших инвестиций в солнечную энергию.

Стоимость установки

Смета расходов на солнечные водонагреватели для домашних хозяйств составляет порядка 100 долларов США за квадратный фут (1000 долларов США за м2). Затраты зависят от типа коллектора и конфигурации системы, а также от факторов местного рынка. Эта цена может быть типичной для места с местными поставщиками и сильной конкуренцией. Сообщаемые цены варьируются от 50 долларов США за квадратный фут за неглазурованный нагреватель для бассейна до 424 долларов за квадратный фут за систему в отчете, в которой используются солнечные коллекторы с вакуумными трубками. Например, в 2003 году в жилом районе было установлено 62 блока, каждый с двумя солнечными коллекторами размером 4 х 8 футов, при средней стоимости 4000 долларов за систему, или 62 доллара. 50/кв.м.

Рейтинг SEF будет связан с системой с определенным количеством солнечных коллекторов (1, 2 и более). Типичным размером дома будет два солнечных коллектора на площади 64 или 80 квадратных футов. Стоимость такой системы может составлять порядка 4000 долларов, как описано в приведенном выше примере. Простым периодом окупаемости будет первоначальная стоимость, деленная на годовую экономию затрат. По сравнению с природным газом в нашем текущем примере:

Срок окупаемости (лет) = (Первоначальная стоимость $)/(Годовая экономия затрат $/год)

По сравнению с природным газом в нашем текущем примере:

(4000 долларов США)/(261 доллар США в год) = 15.3 года

А по сравнению с электричеством:

(4000 долларов США)/(274,46 долларов США в год) = 14,5 лет.

В областях, где затраты на энергию выше, чем предполагалось здесь, окупаемость ниже, и именно в тех областях, где происходит большая часть монтажных работ. Это районы с высокими ценами на энергоносители, такие как Гавайи и Калифорния, а также места, где дешевый природный газ недоступен и используется более дорогой мазут.


Модели системы	Цена системы	СЭФ	Расчетные годовые эксплуатационные расходы
Модель системы А
Модель системы B (более высокий SEF)
Дополнительные расходы на более эффективную модель (Модель B)			Цена модели системы B — цена модели системы A = дополнительная стоимость модели B в долларах США
Расчетная годовая экономия эксплуатационных расходов (модель системы B)			Годовые эксплуатационные расходы системы модели B — Годовые эксплуатационные расходы системы модели A = Экономия затрат модели B в год
Срок окупаемости модели B			$Дополнительная стоимость модели B/$экономия затрат по модели B в год = период окупаемости/годы

Пример:

Сравнение двух моделей солнечных водонагревателей с резервными электрическими системами и затратами на электроэнергию $0. 08/кВтч.

Модели системы	Цена системы	СЭФ	Расчетные годовые эксплуатационные расходы
Модель системы А	1060 долларов	2,0	176 $
Модель системы B	1145 долларов США	2,9	121 $
Дополнительные расходы на более эффективную модель (Модель B)			1 145–1 060 долл. США = 85 долл. США
Расчетная годовая экономия эксплуатационных расходов (Модель B)			176-120 долларов = 56 долларов в год
Срок окупаемости модели B			85/56 долларов в год = 1.5 лет



Техническое обслуживание и ремонт системы солнечного водонагрева

Солнечные энергетические системы требуют периодических осмотров и планового технического обслуживания для поддержания их эффективной работы. Также время от времени компоненты могут нуждаться в ремонте или замене. Вы также должны принять меры для предотвращения образования накипи, коррозии и замерзания.

Вы можете справиться с некоторыми задачами по проверке и техническому обслуживанию самостоятельно, но для других может потребоваться квалифицированный специалист.Работы, требующие подъема по лестнице, хождения по крышам, пайки или огневых работ, а также обрезки ветвей деревьев, должны выполняться профессиональными службами из соображений безопасности. Запросите смету расходов в письменной форме, прежде чем выполнять какие-либо работы. Для систем со значительными повреждениями замена, отключение или удаление солнечной системы может оказаться более рентабельным, чем ее ремонт.

Список периодических проверок

Вот несколько рекомендуемых проверок компонентов солнечной системы. Также прочтите руководство пользователя, чтобы узнать рекомендуемый график обслуживания, и следите за предыдущими действиями по техническому обслуживанию, чтобы управлять интервалами профилактического обслуживания и лучше отслеживать неуловимые проблемы

• Затенение коллектора
  Ежегодно визуально проверяйте затенение коллекторов в течение дня (в середине утра, в полдень и в середине дня). Затенение может сильно повлиять на работу солнечных коллекторов. Рост растительности с течением времени или новое соседнее строительство могут привести к затенению, которого не было при установке коллекторов.

• Загрязнение коллектора
  Пыльные или загрязненные коллекторы плохо работают. Периодическая очистка может быть необходима в местах с определенными источниками загрязнения, такими как птицы или пыль от вспашки, и если дождя недостаточно для их смывания.

• Остекление и уплотнения коллектора
  Осмотрите остекление коллектора на наличие трещин и убедитесь в хорошем состоянии уплотнений.Пластиковое остекление, если оно чрезмерно пожелтело, может потребовать замены.

• Сантехнические, воздуховодные и электропроводные соединения
  Ищите утечки жидкости на соединениях труб. Проверьте соединения воздуховодов и уплотнения. Воздуховоды следует герметизировать мастикой. Все соединения проводки должны быть затянуты.
• Изоляция трубопроводов, воздуховодов и электропроводки
  Убедитесь, что все клапаны находятся в правильном рабочем положении.Ищите повреждения или разрушение изоляции, покрывающей трубы, воздуховоды и электропроводку. Накройте изоляцию трубы защитной пластиковой или алюминиевой оберткой и при необходимости замените ее. Защита проводки в кабелепроводах
• Проходки через крышу
  Поддерживайте гидроизоляцию и герметик вокруг проходов через крышу по мере необходимости. Следите за любыми признаками протечки воды на нижней стороне крыши (если они видны).
• Опорные конструкции
  Проверьте затяжку всех гаек и болтов, крепящих коллекторы к любым опорным конструкциям.Следите за коррозией на стальных деталях, очистите и покрасьте их, если необходимо.
• Клапан сброса давления (на жидкостных солнечных коллекторах)
  Нажмите на рычаг, чтобы убедиться, что клапан не заедает в открытом или закрытом положении.
• Заслонки (в системах солнечного нагрева воздуха)
  Если возможно, убедитесь, что заслонки правильно открываются и закрываются и находятся в правильном положении.

• Насосы или воздуходувки
  Убедитесь, что насосы или воздуходувки (вентиляторы) работают.Прислушайтесь, загораются ли они, когда солнце светит на коллекторы после полудня. Если вы не слышите, как работает насос или воздуходувка, то либо контроллер неисправен, либо насос или воздуходувка неисправны. Проблема часто заключается в пусковом конденсаторе, который можно заменить без замены насоса или двигателя.

• Элементы управления
  Элементы управления солнечным нагревом воды состоят из датчика температуры на выходе солнечного коллектора, еще одного датчика на дне резервуара для хранения солнечной энергии и контура (контроллер Delta-T) для запуска насоса, когда коллектор становится более горячим чем бак и остановить насос, если это не так. Если насос работает ночью, это может быть связано с коротким замыканием датчика коллектора или обрывом цепи датчика бака. Если насос не работает в течение дня, может произойти обратное, и сопротивление этих датчиков следует сравнить с эталонным значением, чтобы определить, какой из них неисправен. Распространенной проблемой является то, что датчики температуры просто падают с поверхности, для измерения которой они предназначены, поэтому убедитесь, что они закреплены проушиной или зажимом из нержавеющей стали.

• Жидкие теплоносители
  Растворы антифриза на основе пропиленгликоля в жидких (водяных) солнечных коллекторах необходимо периодически заменять.pH (кислотность) и температуру замерзания жидкости можно измерить ручными приборами и заменить, если они не соответствуют спецификации. Эту задачу лучше всего доверить квалифицированному специалисту. Если вода с высоким содержанием минералов (например, жесткая вода) циркулирует непосредственно в коллекторах, может потребоваться удаление минеральных отложений из трубопровода путем добавления в воду средства для удаления накипи или мягкого кислого раствора каждые несколько лет.

• Системы хранения
  Проверьте резервуары для хранения и т. д. на наличие трещин, утечек, ржавчины или других признаков коррозии.Стальные резервуары для хранения имеют «жертвенный анод», который подвергается коррозии раньше, чем резервуар, и его следует заменять с интервалом, рекомендованным поставщиком. Рекомендуется периодически промывать резервуары для хранения, чтобы удалить осадок.

Предотвращение образования накипи и коррозии

Два основных фактора, влияющих на работу правильно расположенных и установленных солнечных водонагревательных систем, включают образование накипи (в жидкостных или гидравлических системах) и коррозию (в гидравлических и воздушных системах).

Масштабирование

Бытовая вода с высоким содержанием минералов (или «жесткая вода») может вызвать накопление или образование накипи минеральных (кальциевых) отложений на теплопередающих поверхностях.Нарастание накипи снижает производительность системы несколькими способами. Если в вашей системе в качестве теплоносителя используется вода, в коллекторе, распределительном трубопроводе и теплообменнике может образоваться накипь. В системах, в которых используются другие типы жидких теплоносителей (например, пропиленгликоль), на поверхности теплообменника, контактирующего с питьевой водой , которая передает тепло от солнечного коллектора к водопроводной воде, может образовываться накипь. отказы насосов в контуре питьевой воды.

Вы можете избежать образования накипи, используя умягчители воды или циркулируя слабокислый раствор (например, уксус) через коллектор или контур ГВС каждые 3–5 лет или по мере необходимости, в зависимости от состояния воды. Возможно, вам потребуется тщательно очистить поверхности теплообменника. Внешний теплообменник «обтекания» является альтернативой теплообменнику, расположенному внутри накопительного бака.

Коррозия

Большинство хорошо спроектированных солнечных систем подвержены минимальной коррозии.Когда это происходит, обычно это гальваническая коррозия , электролитический процесс, вызванный контактом двух разнородных металлов друг с другом. Один металл имеет более сильный положительный электрический заряд и вытягивает электроны из другого, вызывая коррозию одного из металлов. Таким образом, соединение трубопровода от медной трубы к стальному резервуару должно быть «биметаллическим» соединителем, в котором используется пластиковая втулка для разделения разнородных металлов. Жидкий теплоноситель в некоторых солнечных энергетических системах также может служить мостом, по которому происходит этот обмен электронами.

Кислород, попадающий в гидроническую солнечную систему с открытым контуром, вызывает ржавчину на любом железном или стальном компоненте. Такие системы должны иметь компоненты из меди, бронзы, латуни, нержавеющей стали, пластика, резины в сантехническом контуре и резервуары для хранения, облицованные пластиком или стеклом.

Защита от замерзания

Солнечные водонагревательные системы, в которых в качестве теплоносителя используются жидкости, нуждаются в защите от замерзания в климатических условиях, когда температура опускается ниже 42ºF (6ºC).

Не полагайтесь на изоляцию коллектора и трубопровода (контура коллектора) для защиты от замерзания.Основная цель утепления – уменьшить теплопотери и повысить производительность. Для защиты коллектора и трубопровода от повреждений из-за отрицательных температур у вас в основном есть два варианта:

• В качестве теплоносителя используйте раствор антифриза.
• Слейте воду из коллектора(ов) и трубопровода (контура коллектора) вручную или автоматически, если существует вероятность того, что температура может упасть ниже точки замерзания жидкости.

Использование раствора антифриза

Солнечные водонагревательные системы, использующие раствор антифриза (всегда пропиленгликоль, никогда или этиленгликоль из-за токсичности) в качестве теплоносителя, имеют эффективную защиту от замерзания, пока поддерживается надлежащая концентрация антифриза.Антифризы со временем ухудшаются, и обычно их следует менять каждые 3–5 лет. Поскольку эти системы находятся под давлением, обычному домовладельцу нецелесообразно проверять состояние раствора антифриза. Если у вас есть система такого типа, периодически проверяйте ее у специалиста по солнечному отоплению.

Перегрев

Перегрев происходит, когда в доме мало используется горячая вода, но солнце продолжает нагревать воду. Контроллер выключит насос, когда резервуар для хранения солнечной энергии достигнет верхнего предела (по умолчанию 180F, но часто устанавливается ниже, чтобы предотвратить ошпаривание).Коллектор будет продолжать нагреваться, что допустимо для большинства систем, но это может привести к сбросу жидкости через клапан сброса давления и преждевременной деградации теплоносителя. Слив жидкости обратно в сливной бак может предотвратить повреждение жидкости, вызванное перегревом. Некоторые системы включают в себя электромагнитный клапан, который открывается для слива воды из бака в случае перегрева.

Слив коллектора и трубопровода

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется только вода, наиболее уязвимы к повреждениям от замерзания. Системы «слива» или «обратного слива» обычно используют контроллер для автоматического слива контура коллектора. Датчики на коллекторе и накопительном баке сообщают контроллеру, когда следует отключить циркуляционный насос, слить воду из контура коллектора и когда снова запустить насос.

Неправильное размещение или использование некачественных датчиков может привести к тому, что они не смогут обнаруживать условия замерзания. Контроллер может не опорожнять систему, что может привести к дорогостоящему повреждению из-за замерзания. Убедитесь, что датчики замерзания установлены в соответствии с рекомендациями производителя, и проверяйте контроллер не реже одного раза в год, чтобы убедиться, что он работает правильно.

Для обеспечения полного опорожнения контура коллектора также должны быть предусмотрены средства предотвращения образования вакуума внутри контура коллектора при сливе жидкости. Обычно воздухоотводчик устанавливается в самой высокой точке контура коллектора. Хорошей практикой является теплоизоляция вентиляционных отверстий, чтобы они не замерзали. Также убедитесь, что ничто не блокирует поток воздуха в систему, когда цикл слива активен.

Коллекторы и трубопроводы должны иметь правильный уклон, чтобы вода могла полностью стекать.Все коллекторы и трубопроводы должны иметь минимальный уклон 0,25 дюйма на фут (2,1 сантиметра на метр).

В системах хранения со встроенным коллектором или в «периодических» системах коллектор также является резервуаром для хранения. Укладка большого количества изоляции вокруг незастекленных частей коллектора и накрытие остекления на ночь или в пасмурные дни поможет защитить коллектор от низких температур. Однако вода в коллекторе может замерзнуть в течение продолжительных периодов очень холодной погоды. Трубы подачи и обратки коллектора также подвержены замерзанию, особенно если они проходят через неотапливаемое помещение или снаружи.Это может произойти, даже если трубы хорошо изолированы. Лучше всего слить всю систему до того, как наступят отрицательные температуры, чтобы избежать возможных повреждений от замерзания.

Солнечные водонагреватели: что нужно знать

Последнее обновление 26.10.2021

Вы используете дома горячую воду каждый день, когда принимаете душ, стираете белье или моете посуду.Солнечные системы нагрева воды используют солнечную энергию для нагрева воды в вашем доме.

Солнечные водонагреватели  (также известные как солнечные водонагреватели ) представляют собой альтернативу традиционным системам нагрева воды, включая безбаковые змеевиковые водонагреватели, газовые водонагреватели, электрические водонагреватели или водонагреватели с тепловым насосом (все они используют газ, нефть или электричество для их питания.) Мы использовали солнечную энергию для нагрева воды на протяжении веков, но только в 1980-х годах в США начали развиваться компании, работающие на солнечной энергии. S., делая солнечную горячую воду жизнеспособным вариантом для владельцев недвижимости

Обзор солнечных водонагревателей

• Солнечная система горячего водоснабжения использует солнце для производства теплой воды для вашего дома
• Солнечное тепло улавливается коллекторами на вашей крыше
• С солнечным водонагревателем вы можете почти полностью избавиться от счетов за нагрев воды
• Вы можете установить солнечную горячую воду в дополнение к вашему обычному водонагревателю

С помощью солнечной системы горячего водоснабжения вы можете использовать энергию солнца, чтобы сэкономить деньги и снизить зависимость от традиционных источников энергии, таких как нефть, электричество и газ.Солнечная горячая вода сокращает выбросы парниковых газов в атмосферу, а также помогает вам сэкономить деньги в долгосрочной перспективе за счет сокращения счетов за газ и электроэнергию.

Как работает солнечная система нагрева воды: основы

Солнечные системы горячего водоснабжения улавливают тепловую энергию солнца и используют ее для нагрева воды для вашего дома. Эти системы состоят из нескольких основных компонентов: коллекторов, накопительного бака, теплообменника, системы управления и резервного нагревателя.

Коллекторы

Панели в солнечной тепловой системе известны как «коллекторы» и обычно устанавливаются на крыше.

Эти коллекторы отличаются от фотогальванических солнечных батарей, с которыми вы, вероятно, знакомы, потому что вместо электричества они производят тепло. Солнечный свет (или «солнечное излучение») проходит через стеклянное покрытие коллектора и попадает на компонент, называемый поглотительной пластиной, которая имеет покрытие, предназначенное для улавливания солнечной энергии и преобразования ее в тепло. Это генерируемое тепло передается «перекачивающей жидкости» (либо антифризу, либо питьевой воде), содержащейся в небольших трубках пластины.

Коллекторы бывают разных размеров. Размер и количество коллекторов, которые вы установите, зависит от того, сколько солнечного света получает ваша крыша и сколько горячей воды вы используете в своем доме. Они также изготавливаются в двух вариантах: с плоской пластиной и с вакуумной трубкой. Плоские коллекторы, как правило, дешевле, но могут улавливать меньше солнечного света и менее эффективны в более холодных условиях. Вакуумные трубчатые коллекторы занимают меньше места на крыше, но они тяжелее и более хрупкие.

Теплообменник и накопительный бак

Как только теплоноситель в ваших коллекторах нагревается, он перемещается по ряду труб, известных как «теплообменник», который расположен внутри резервуара для хранения вашей горячей воды.Когда эти трубы заполнены нагретой жидкостью-переносчиком, тепло передается от труб к вашей воде, в результате чего получается горячая вода, готовая к использованию в вашем доме.

Система контроллера

Большинство солнечных систем горячего водоснабжения имеют систему управления, которая следит за тем, чтобы вода в накопительном баке не перегревалась. Системы контроллеров также могут предотвращать циркуляцию холодной воды в системе, когда на улице очень холодно, а перекачиваемая жидкость недостаточно нагревается.

Резервный нагреватель

Наконец, каждая солнечная система горячего водоснабжения поставляется с резервной системой. В дни, когда слишком облачно, чтобы вырабатывать достаточно нагретой воды за счет солнечной энергии, включается резервный нагреватель и вырабатывает горячую воду для вашего дома с помощью газа или электричества. На резервные нагреватели будет приходиться примерно 20 процентов вашего потребления горячей воды в течение года.

Типы солнечных водонагревателей: прямые и непрямые, активные и пассивные

Каждая солнечная система горячего водоснабжения состоит из одних и тех же основных частей, но есть некоторые различия в конструкции системы.Вы должны выбрать между прямой или косвенной системой, которая влияет на то, как жидкость нагревается в коллекторах. Вы также должны решить, хотите ли вы активную или пассивную солнечную систему горячего водоснабжения, которая влияет на то, как жидкость движется через вашу систему.

Прямая и непрямая солнечная горячая вода

Основное различие между прямым и непрямым солнечным водонагревателем заключается в типе жидкости, используемой для сбора тепла в системе. В непрямой системе солнечная энергия собирается и хранится в специальной незамерзающей жидкости.Антифриз циркулирует в баке для хранения горячей воды, который нагревает воду для использования в вашем доме. Для сравнения, при прямой установке ваша вода получает тепло непосредственно от солнца, а не сначала собирается в переносящей жидкости.

Большинство солнечных установок горячего водоснабжения в Соединенных Штатах используют непрямые солнечные системы горячего водоснабжения. Косвенные системы более устойчивы к низким температурам и лучше сохраняют тепловую энергию в холодные зимние месяцы. Однако непрямые системы также дороже, чем прямые системы.

Прямые солнечные системы горячего водоснабжения могут работать для некоторых домовладельцев в самых южных частях страны, но большинство жителей США захотят установить непрямую систему, чтобы избежать потери эффективности в более холодные периоды года.

Активная и пассивная солнечная горячая вода

В вашей солнечной установке горячего водоснабжения незамерзающая жидкость или вода перемещаются по системе с помощью насоса контроллера или под действием силы тяжести. Насосы-контроллеры используются только в активных солнечных установках горячего водоснабжения.Пассивные системы полагаются на гравитацию для перемещения жидкости и воды.

Хотя пассивные системы проще в установке, они также намного менее эффективны, чем активные системы. Кроме того, некоторые пассивные системы должны иметь резервуар для хранения, установленный выше, чем коллекторы, чтобы работать, что может создать большую нагрузку на вашу крышу. Большинство солнечных систем горячего водоснабжения в США являются активными, а это означает, что они имеют контроллер, который прокачивает воду или антифриз через систему.

Часто задаваемые вопросы: работают ли солнечные системы горячего водоснабжения в пасмурную погоду?

Ваши солнечные тепловые коллекторы по-прежнему будут поглощать немного тепла в пасмурные дни, но не будут работать так же хорошо, как в солнечную погоду. Солнечные системы горячего водоснабжения обычно включают в себя резервный водонагреватель, который вы можете использовать, если у вас несколько пасмурных или дождливых дней подряд.

Подробнее

Производители солнечных систем горячего водоснабжения

Есть много производителей, которые производят полные системы или отдельные компоненты для солнечных установок горячего водоснабжения.Нет единого доминирующего производителя солнечной горячей воды — вместо этого несколько компаний, производящих солнечную горячую воду, производят качественную продукцию и внедряют инновационные технологии.

Важно помнить о производителях солнечной горячей воды, что они обычно продают сеть местных установщиков, которые часто проходят обучение и поддержку непосредственно от этого производителя. Эти установщики могут варьироваться от компаний, которые также устанавливают солнечные фотоэлектрические системы, до специализированных компаний, занимающихся солнечным водоснабжением.В некоторых случаях это могут быть даже местные электрики или сантехники.

Типы солнечных систем горячего водоснабжения

Солнечные системы горячего водоснабжения состоят из множества частей и могут быть установлены несколькими способами в зависимости от типа системы, которую вы хотите. Например, у вас может быть активная или пассивная установка, а также прямая или непрямая система. Большинство солнечных систем горячего водоснабжения, установленных в США, являются активными и непрямыми. (Посмотрите нашу страницу о компонентах солнечной установки для горячего водоснабжения здесь.)

Список ведущих компаний по производству солнечного горячего водоснабжения

Многие Ю.S. и международные компании предлагают высококачественные и зарекомендовавшие себя продукты для нагрева воды на солнечной энергии. Следующие производители предлагают коллекторы, резервуары, контроллеры или даже полные системы.

Априкус

Имея установки более чем в 30 странах, Apricus является крупным игроком в области производства солнечной горячей воды по всему миру. Apricus продает все детали для солнечной системы горячего водоснабжения и предлагает как вакуумные трубчатые, так и плоские коллекторы.

Рим

Рим — большая буква U.S., производящая ряд продуктов для нагрева воды, и у них есть небольшая линейка солнечных систем и компонентов для горячего водоснабжения. Они предлагают два полных пакета — один с резервным электропитанием и один вариант с одним баком с резервным питанием от газа. Солнечные коллекторы, входящие в комплект поставки, представляют собой плоские модели. В дополнение к двум полным пакетам, Rheem предлагает три резервуара для хранения горячей воды на солнечных батареях, которые можно приобрести по отдельности.

АЕТ

AET (сокращение от Alternate Energy Technologies) существует с 1975 года, продавая солнечные тепловые продукты.Их основным продуктом является их сделка с EagleSun Systems, комплексная солнечная установка для горячего водоснабжения. AET утверждает, что их системы EagleSun рассчитаны на срок службы от 30 до 50 лет, что является впечатляющим сроком службы для солнечного горячего водоснабжения. Они производят только плоские солнечные коллекторы, но предлагают как прямые, так и непрямые установки системы.

СолнцеЗемля

Еще одна компания, работающая с 1970-х годов, SunEarth производит и продает полные солнечные системы горячего водоснабжения с технологией плоских солнечных коллекторов. Кроме того, SunEarth предлагает как прямые, так и непрямые солнечные системы горячего водоснабжения. В дополнение к солнечному горячему водоснабжению SunEarth производит и продает полные установки солнечного нагрева для бассейнов.

Кингспан

Компания Kingspan была основана в Ирландии в 1960-х годах и расширилась до США в 2008 году под названием Kingspan USA. Kingspan, одна из крупнейших компаний в этом списке, производит устойчивые строительные решения и технологии, от воздуховодов до систем управления влажностью. В части своего бизнеса, связанного с солнечным водоснабжением, они производят вакуумные трубчатые и плоские коллекторы, но не другие компоненты солнечных систем горячего водоснабжения.

Стибель Элтрон

Как и компания Kingspan, описанная выше, Stiebel Eltron производит множество строительных продуктов, но уделяет особое внимание возобновляемым источникам энергии для отопления и охлаждения, таким как безрезервуарные водонагреватели. Они продают полные комплекты солнечного горячего водоснабжения с плоскими солнечными коллекторами и солнечными коллекторами с вакуумными трубками, а также предлагают отдельные компоненты для солнечного горячего водоснабжения. Компания Stiebel Eltron была основана в Германии, но продает продукцию в США.

Гелиодин

А У.Компания Heliodyne, основанная и основанная С., является специализированным производителем солнечной горячей воды с дилерами в большинстве штатов. Они предлагают плоские коллекторы, резервуары для хранения и блоки управления для солнечных установок горячего водоснабжения. Основанная в 1976 году, она является одной из старейших компаний в этом списке и одной из немногих, специализирующихся только на продуктах для горячего водоснабжения с использованием солнечной энергии.

Солнечная батарея SunMaxx

Для покупателей, стремящихся сделать все своими руками и заинтересованных в горячем водоснабжении с использованием солнечной энергии, SunMaxx Solar (основанная как часть Silicon Solar в 2006 г.) является одной из ведущих компаний, производящих системные компоненты.Они предлагают солнечные комплекты для горячего водоснабжения с плоскими солнечными коллекторами или солнечными коллекторами с вакуумными трубками и поощряют домовладельцев устанавливать свои системы самостоятельно или нанимать рекомендованного специалиста. Вы также можете купить отдельные компоненты для солнечной системы горячего водоснабжения у SunMaxx.

Резол

Самая специализированная компания в этом списке, Resol производит только солнечные контроллеры горячего водоснабжения, но является доминирующим игроком на рынке контроллеров. Компания Resol, основанная в Германии в 1977 году, расширила свою продукцию более чем в 60 странах, установив более 3 миллионов систем по всему миру, включая контроллер Resol.

4 Факты о бытовых солнечных водонагревательных системах

Системы ICS иногда называют системами периодического действия. Черные трубы или резервуары находятся в водонепроницаемой коробке для предварительного нагрева воды с помощью солнечной энергии. Нагретая вода выходит из коллектора СВК и поступает в резервный водонагреватель.

Солнечные коллекторы с вакуумными трубками используют специальные стеклянные трубки, металлические трубки и ребра для поглощения солнечной энергии и уменьшения потерь тепла. Коллекторная система с вакуумными трубками основана на вакууме, создаваемом между стеклянными и металлическими трубками для удержания тепла.

Все три типа коллекторов солнечной энергии основаны на хранении воды. Солнечные энергетические системы бывают активными или пассивными, независимо от типа коллектора.

2 . Активные солнечные системы используют насосы

В активной системе солнечного водонагревателя насосы перемещают воду или жидкий теплоноситель из области хранения воды через коллектор и обратно в вашу домашнюю водопроводную систему. Резервуар для воды находится внутри вашего дома.

Теплообменные жидкости лучше всего подходят, если вы живете в районе с морозными зимами.Пропиленгликоль или другая одобренная жидкость поднимается к коллектору тепла на крыше, а затем спускается по трубам в бак с горячей водой для нагрева воды.

Если вы живете в районе, где замерзание не является проблемой, бытовая вода поступает прямо в коллектор и обратно в бак для хранения горячей воды или в водопроводные трубы. Некоторые строительные нормы и правила требуют, чтобы вы использовали обычный водонагреватель в качестве резервного устройства и устройства для хранения воды.

Вам нужен источник питания для обеспечения энергией насоса водонагревателя в активной системе.Солнечные панели могут производить достаточно энергии для работы большинства типов бытовых насосных систем.

3. Пассивные солнечные нагреватели не требуют насосов

Простейшим типом солнечного водонагревателя является пассивная система. Для работы системы не требуется энергии, электрических компонентов или дополнительных солнечных батарей.

Пассивная система горячего водоснабжения опирается на большой резервуар, который находится на крыше. Солнце нагревает воду напрямую, и сила тяжести направляет воду в накопитель горячей воды.Как и в случае с активной системой солнечного отопления, местные нормы и правила могут потребовать, чтобы у вас был обычный водонагреватель для дополнительного горячего водоснабжения.

Активный солнечный водонагреватель дороже, чем пассивный солнечный водонагреватель. Однако активные системы более надежны, чем пассивные. Вам также может понадобиться инвестировать в структурные улучшения на крыше, чтобы вместить тяжелый пассивный резервуар для воды.

4. Солнечные водонагреватели предлагают множество преимуществ

Независимо от типа вашего солнечного водонагревателя вы можете сэкономить от 50 до 80 процентов на расходах на нагрев горячей воды.Ваш поставщик солнечной энергии может помочь вам рассчитать фактические эксплуатационные расходы вашей системы, которые будут варьироваться в зависимости от того, использует ли ваша вспомогательная система газ или электричество для нагрева воды.

Одним из показателей, определяющих эффективность вашей системы солнечного водонагревателя, является коэффициент солнечной энергии. Чтобы найти цифру, разделите газ и/или электроэнергию, используемую системой, на общую энергию, поставляемую солнечными компонентами. Чем выше число, тем эффективнее система солнечного водонагревателя.

Установка солнечных водонагревателей стоит от 2000 до 6000 долларов США. Хотя солнечный нагреватель изначально дороже, чем обычный водонагреватель, эффективная пассивная или активная солнечная система со временем окупается. Между тем, вы произвели свою собственную горячую воду с чистой, устойчивой энергией.

Солнечные системы горячего водоснабжения обеспечивают защиту от роста цен на энергию и нехватки топлива. Пассивные системы производят и доставляют воду в дом даже при отключении электроэнергии из-за урагана.Некоторые системы имеют право на скидки или налоговые льготы.

Запланируйте установку новой системы солнечного водонагревателя в Ларго, Флорида, связавшись с компанией Solar Source сегодня. Мы предлагаем различные индивидуальные солнечные водонагревательные системы для жилых домов по всему региону Тампа-Бэй. Если у вас есть какие-либо вопросы или опасения по поводу солнечных водонагревателей, мы будем более чем рады ответить на них. Мы также можем предоставить ответы о том, какой солнечный водонагреватель подходит именно вам.

6 Лучший солнечный водонагреватель

Снижая зависимость от электросети, лучшие в отрасли солнечные водонагреватели помогут вам сэкономить деньги и защитить окружающую среду.Эти инновационные системы используют тепловую энергию для нагрева воды и могут использоваться вместо традиционных газовых или электрических водонагревателей.

Они не требуют дорогостоящих солнечных панелей или чрезмерно сложной установки и могут стать отличной первой покупкой для домовладельцев, желающих попробовать альтернативную энергию. См. нашу другую страницу, где мы исследовали лучшие комплекты солнечных панелей — посмотрите, какой из них лучше всего подходит для автономных домов.

Солнечные водонагреватели бывают различных форм и размеров .Некоторые могут нагреть ваш душ до идеальной температуры, в то время как другие могут продлить купальный сезон, подогрев бассейн. Какими бы ни были ваши потребности и уровень инвестиций, для вас найдется система солнечного водонагревателя.

На этой странице:

6 Солнечные водонагреватели

Лучший результат: Активная сплит-система Duda Solar 200L

• Галлоны: 53
• Тип: Активный (непрямой)
• Высшие баллы: Отлично подходит для холодного климата, так как устойчив к зимним условиям.
• Не очень: Может не подойти тем, кто часто путешествует.

Duda известна в отрасли солнечного водонагрева как надежный и высококачественный бренд . Они сертифицированы SRCC и могут использоваться для федеральных или государственных налоговых льгот и освобождений, что является отличным стимулом для домовладельцев на заборе, чтобы взять на себя солнечную систему нагрева воды.

Активная сплит-система объемом 200 л хороша тем, что позволяет домовладельцам нагревать воду на крыше или в другом месте, защищенном от солнечных лучей, и хранить воду в защищенном резервуаре рядом с местом, где она будет распределяться.

Это предотвращает большие потери тепла, сохраняя воду теплой даже при низкой температуре окружающего воздуха. В системе также используется один медный змеевик теплообменника, который расположен рядом с верхней частью резервуара для стратегического нагрева воды по мере ее использования, поэтому холодная вода на дне резервуара может быть нагрета позже.

Что говорят рецензенты?

Рецензенты в целом довольны эффективностью солнечной системы нагрева воды Duda.Домовладельцы сообщают, что, используя стеллаж для сбора солнечных батарей Duda 20, они могут быстро нагреть воду, всего за несколько часов прямого солнечного света и частичного затенения.

Других беспокоит повышение температуры, которое может произойти, когда домовладелец находится вдали от системы. Расширительный бак регулирует избыток горячей воды, но он не выдерживает более нескольких дней . Это может быть проблемой для тех, кто часто путешествует в летние месяцы.

Особенности и рекомендации

Популярный солнечный водонагреватель Duda Diesel выпускается в различных размерах, но система на 200 литров (53 галлона) лучше всего подходит для бытового использования .

Его резервуар для воды конкурирует со стандартными электрическими или газовыми системами, но устраняет необходимость в дорогостоящем потреблении энергии, поскольку он оснащен солнечным водонагревателем . Сам накопительный бак изготовлен из пищевой нержавеющей стали.

Он также включает в себя 8-литровый расширительный бак , помогающий предотвратить сбои в системе из-за застоя. Это означает, что ваши солнечные коллекторы не будут повреждены, если количество солнечной энергии превысит количество воды, которую вы нагреваете в любой момент времени.Также имеется термостатический смесительный клапан для предотвращения ожогов.

Солнечный коллектор оснащен двадцатью 14-миллиметровыми солнечными трубками на подставке под углом 45 градусов, которую можно легко заменить на подставку под углом 37 градусов или наклонную крышу, если вы планируете установить ее в другом месте.

Солнечный коллектор передает солнечное тепло водяному насосу через систему непрямой циркуляции. В комплект Duda входят необходимые два галлона ингибированного пропиленгликоля пищевого качества, используемые в процессе.

В комплект также входит рабочая станция солнечного водонагревателя , которая регулирует сплит-систему под давлением, подключая коллекторы, накопительные баки, реле и датчики. В нем используется циркуляционный насос, манометр, предохранительный клапан и обратный клапан.

Другие системы безопасности включают автоматический воздухоотводчик для продувки воздуха из верхней части системы и погружной водяной насос для начальной продувки воздуха и подачи жидкости в систему.

Посмотреть цену на Амазоне

Второе место: солнечный водонагреватель Sunbank на 40 галлонов

• Галлоны: 40
• Тип: Пассивный (термосифонный)
• Высшие баллы: Практически не требует технического обслуживания.
• Не так: Не так эффективно, как активная система.

Солнечный водонагреватель Sunbank объемом 40 галлонов представляет собой простую интегрированную систему, которую может легко установить и обслуживать любой домовладелец.

Пассивный водяной нагрев отлично подходит для небольших домохозяйств, живущих в мягком климате, где много солнечного света. Система Sunbank без движущихся частей или дополнительных элементов представляет собой отличный стартовый комплект для тех, кого пугают более сложные и современные солнечные нагреватели.

Обладая сертификацией SRCC , Sunbank является экономичным способом сократить расходы . Доступная цена и 10-летняя гарантия гарантируют финансовую безопасность. Используя пассивную солнечную систему, домовладельцы могут сэкономить до 600 долларов в год на затратах на электроэнергию.

Что говорят рецензенты?

Большинство обозревателей довольны своими системами Sunbank, поскольку они эффективны и надежны. Один рецензент даже утверждал, что вода слишком горячая.В целом домовладельцы смогли легко собрать и установить системы самостоятельно.

Однако несколько домовладельцев приобрели двойные 40-галлонные системы , чтобы увеличить емкость своих резервуаров для горячей воды, поскольку одной системы недостаточно для обслуживания всей семьи.

Когда у покупателей возникали сомнения по поводу водозабора или конфигурации, сотрудники Sunbank стремились помочь и посоветовать наилучшую настройку. Для тех, у кого большая семья, двойная система Sunbank может быть лучшим вариантом.

Особенности и рекомендации

Система Sunbank включает бак, вакуумные трубчатые коллекторы и кронштейн. Бак на 40 литров изготовлен из нержавеющей стали.

Изоляция из полиуретана высокой плотности также сохраняет тепло, предотвращая дополнительные потери тепла при низких температурах окружающей среды. Объем бака достаточен для небольшой семьи из одного-трех человек. Те, у кого большие семьи, могут вместо этого рассмотреть 80-галлонный бак .

Система Sunbank скорее пассивная, чем активная, поэтому ей не нужны насосы, гликолевый нагреватель или какие-либо движущиеся части.Это делает установку намного более удобной для начинающих сантехников или домовладельцев.

Пассивные системы также дешевле, чем их активные аналоги, и являются отличной «отправной точкой» для тех, кто хочет выйти на рынок солнечной энергетики.

Поскольку в системе не используются насосы, она находится под давлением . Система полагается на давление городской или колодезной воды для подачи воды в резервуар и из него. После открытия крана холодная вода подается в бак с горячей водой, который затем подает горячую воду в ваш кран.

15 вакуумных трубчатых солнечных коллекторов монтируются на коррозионностойком алюминиевом кронштейне. Каждая трубка может собрать 92-96% солнечной энергии в идеальных условиях.

Трубки можно использовать в качестве предварительного нагревателя для существующей системы или как автономный блок. Они лучше всего подходят для крыш, которые получают достаточное количество солнечного света.

Посмотреть цену на Амазоне

Лучшее для кемпинга: сумка для душа Sportneer Solar

• Галлоны: 5
• Тип: Панели
• Верхние точки: Позволяет контролировать температуру.
• Не очень: Горячей воды хватит только на несколько коротких приемов душа.

Что касается портативного душа, сумка для душа Sportneer Solar Shower Bag отвечает всем требованиям. Благодаря прочной конструкции и множеству функций туристы теперь могут принимать горячий душ даже в дикой местности. Тем не менее, эта сумка не заменяет душевую кабину или передовые солнечные системы нагрева воды.

Конструкция Sportneer проста: небольшая встроенная солнечная панель нагревает воду, находящуюся в изолированном мешке из ПВХ. Сумка емкостью 5 галлонов может обеспечить достаточно душа для одиночного туриста или небольшой команды. Он также оснащен термобаром, насадкой для душа, карманами для хранения и сумкой для переноски.

Что говорят рецензенты?

Покупатели довольны удобством, которое обеспечивает сумка для душа Sportneer Solar. Они утверждают, что он отлично подходит для кемпинга или активного отдыха, поскольку он портативный и прочный. Одна жалоба, которая кажется распространенной среди покупателей, заключается в том, что насадка для душа слишком мала .

Некоторые безуспешно пытались использовать его в качестве домашнего продукта, но на самом деле это не подходящая альтернатива обычному душе. Однако некоторые используют как резервный на случай отключения электроэнергии или других аварийных ситуаций.

Особенности и рекомендации

Сумка для душа Sportneer Solar — идеальный аксессуар для заядлых туристов. Сумка изготовлена ​​из прочного ПВХ материала и снабжена крючком для временной установки на дерево, стену или автомобиль.

На передней части сумки два сетчатых кармана, которые можно использовать для хранения банных принадлежностей.Он весит всего 1,2 фунта , и его можно легко свернуть и убрать в сетчатый чехол для переноски во время экскурсий на свежем воздухе.

Благодаря встроенной солнечной панели сумка для душа может нагревать воду под прямыми солнечными лучами всего за 3 часа . Он включает в себя индикатор температуры на спине, поэтому туристы могут добавить прохладную воду, если уровень сумки превышает комфортный уровень. Сумка емкостью 5 галлонов может вместить достаточно горячей воды, чтобы выдержать несколько коротких душей.

К сумке прикреплен шланг для душа с насадкой, которая имитирует настоящий душ .Шланг подсоединяется к впускному отверстию для воды с герметичной крышкой для предотвращения утечки. Если шланг действительно протекает, в комплект входят кабельные стяжки, которые можно использовать для предотвращения дальнейших утечек, закрывая соединения.

Посмотреть цену на Амазоне

Лучший для плавательных бассейнов: Солнечный нагреватель для плавательных бассейнов SunQuest 3-2X20

• Галлоны: Н/Д
• Тип: Плоский (неглазурованный)
• Высшие точки: Может повысить температуру в бассейне до 10 градусов.
• Не очень: Нельзя использовать в жилых целях.

Солнечный нагреватель для бассейна SunQuest — отличный вариант для тех, у кого дома есть бассейн. В межсезонье, например весной или осенью, SunQuest может поддерживать комфортную температуру в вашем бассейне и температуру окружающей среды . При максимальном повышении температуры на 10 градусов купаться можно в любое время года.

Система работает, перекачивая воду через неглазурованных трубок , которые нагревают воду перед ее возвратом в бассейн.Он требует минимальной установки или обслуживания и может использоваться для наземных или подземных бассейнов. Более того, гладкая черная грелка не будет бельмом на глазу в саду за домом.

Что говорят рецензенты?

Покупатели довольны эффективностью обогревателя. Стандартный насос для бассейна хорошо работает с системой. Однако бассейн не будет очень теплым в пасмурные дни или прохладными ночами.

Обратите внимание, что скиммер для бассейна не будет работать должным образом, если вы используете оба одновременно.Рекомендуется использовать отводной клапан для обхода нагревателя во время работы системы фильтрации. В целом, система имеет большое значение и может помочь продлить купальный сезон для всей семьи.

Особенности и рекомендации

Система SunQuest уникальна тем, что нагревает как подземные, так и наземные бассейны с помощью встроенного блока. Он работает с насосом бассейна, проталкивая воду через нагревательные змеевики обратно в бассейн, повышая температуру на до 10 градусов .

Это очень экономичный способ продлить купальный сезон, когда весенняя или осенняя температура опускается ниже комфортного уровня.

В комплект входят два 2 на 20 футов. панели , которые можно просто разместить на земле или на стойке возле бассейна. Система защищена от ультрафиолета и не будет повреждена солнцем. Он также поставляется с конструкцией «MAX-FLOW», которая улучшает циркуляцию воды.

Вам потребуется приобрести дополнительный трубопровод для завершения установки.Это соединит ваш бассейн с грелками. Система поставляется со стандартными соединителями для подключения к гибким или жестким трубам и шлангам.

Посмотреть цену на Амазоне

Лучшее решение для автономных кабин: тепловая сетка Clean Republic

• Галлоны: 5
• Тип: Пассивный (встроенный)
• Преимущества: Система очень дешевая и простая в использовании.
• Неправда: Он будет нагревать только очень маленькие порции воды за раз.

Тепловой стример Clean Republic не очень популярен, но, безусловно, эффективен . Для тех, кто хочет окунуться в нагрев воды с помощью солнечной энергии, эта система для вас.

Благодаря небольшому набору солнечных трубчатых коллекторов встроенная пассивная система солнечного отопления может нагревать до 5 галлонов за один раз.

Небольшая емкость и простая установка теплового Streamer идеально подходят для тех, у кого есть автономная кабина.Вы можете использовать систему для кипячения воды для приготовления пищи (или, возможно, загляните в солнечную печь), душа или общего отопления. Однако это не лучший вариант для тех, кто живет в семье среднего размера, состоящей из более чем одного человека.

Что говорят рецензенты?

В целом покупатели довольны тепловым стримером Clean Republic. Хотя это не фантастическая система с большой емкостью, вы получаете то, за что платите. Некоторые покупатели использовали его для термопроектов , а другие устанавливали их в охотничьих домиках или для обогрева бассейнов.

Одному покупателю не понравилось, как трубы подходят к раме. Рама не закрывает верхнюю часть труб , что может привести к повреждению от дождя, если вы установите ее снаружи в ненастную погоду. Покупатель обошел эту проблему, купив уплотнитель.

Особенности и рекомендации

Несмотря на то, что 5 галлонов воды — это немного, вы можете расширить систему на , включив в нее больше единиц . Он отлично подходит для кают или бункеров, которые вы редко используете для легкого душа или кипячения чайника.Вы можете нагреть воду всего за 4 часа, если использовать насос солнечного водонагревателя.

Трубки нагревают воду мощностью 165 Вт . Если можно увеличить температуру воды на входе на 37 градусов, если вода циркулирует с расходом 5 галлонов в час. Каждый блок изготовлен из медных коллекторных труб с непрерывными U-образными изгибами, что позволяет минимизировать пространство и максимально повысить эффективность.

Система может обрабатывать до 100psi , что подходит для большинства городских водопроводов.Однако закрытые системы, например, используемые в удаленных местах, должны быть оснащены предохранительным клапаном. В целом, установка довольно безболезненна и требует небольшой сборки.

Посмотреть цену на Амазоне

Лучший комплексный комплект: Northern Lights Group SWH-1 Комплект солнечного нагрева горячей воды

• Галлоны: 50
• Тип: Активный (косвенный)
• Высшие баллы: Включает в себя все необходимое для самостоятельной установки передовой системы нагрева воды на солнечной энергии в жилых помещениях.
• Не очень: Довольно дорого по сравнению с другими наборами.

Будучи наиболее полным комплектом на рынке, комплект Northern Lights Group SWH-1 действительно содержит все . Он предоставляет все необходимое для самостоятельной установки, что экономит деньги и ресурсы. Не только это, но и каждый продукт отличного качества и предлагает множество функций и возможностей.

Одним из основных моментов является контроллер, который позволяет нагревать две отдельные зоны .Это означает, что вы можете нагревать резервуар для воды для душа, а также нагревать бассейн. А если погода вас подведет, бак оснащен резервным электрическим нагревательным элементом мощностью 4,5 кВт, так что у вас всегда будет доступ к горячей воде.

Что говорят рецензенты?

К сожалению, прямых отзывов потребителей об этом наборе нет. В комплект также входит ряд различных брендов.

Несмотря на то, что каждый продукт имеет высокое качество, все же важно сначала проверить свои характеристики и проконсультироваться с местным экспертом, если у вас есть вопросы перед покупкой.

Особенности и рекомендации

Этот комплект для нагрева воды с использованием солнечной энергии включает в себя все, что вам нужно для создания передовой системы для жилых помещений без участия компании по установке солнечных батарей. В комплект входят различные продукты таких брендов, как SolarStor, SunRain, RESOL, Aurora, Spirotech и другие. Тем не менее, Northern Lights Group собирает и сертифицирует комплект — компания, которая предоставляет солнечные решения для домовладельцев, работающих своими руками.

Комплект солнечного нагревателя может обслуживать семью из четырех человек и не требует сложной установки, такой как пайка или электрическая проводка.Он также включает в себя контроллер RESOL DeltaSol Bs+, который позволяет дополнительно нагревать дополнительную зону, такую ​​как бассейн, гидромассажная ванна или печь. Это огромный бонус для домовладельцев.

Вакуумный трубчатый коллектор SunRain TZ-58 1900 30R нагревает 18 литров жидкости ProSol LH-T, которая поставляется вместе с ним, которая затем переливается в 50-галлонный бак SolarStor.

Бак имеет встроенный теплообменник с резервным нагревательным элементом мощностью 4,5 кВт , сертифицированным UL и CSA. В целях безопасности имеется 18-литровый расширительный бак Zilmet с высокотемпературным солнечным коллектором и солнечный вентиляционный клапан Spirotech AutoClose.

В комплект также входит солнечная насосная станция RESOL FlowSol, стальные трубы Aurora Solar Flex с предварительной изоляцией и защитой от атмосферных воздействий, а также полное руководство по установке. Компания предлагает бесплатную техническую поддержку, если у вас возникнут проблемы во время установки. В целом, это один из самых полных комплектов на рынке.

Посмотреть цену на Амазоне

Наверх

Что искать в системе солнечного водонагревателя

На рынке доступно множество различных типов систем солнечного водонагревателя, поэтому выбор правильной модели может быть сложной задачей.Однако каждая система специально предназначена для конкретной задачи , будь то обогрев бассейна или подача горячей воды для душа. Выяснив свои потребности, относительно легко найти подходящую модель, которая обеспечит вас горячей водой круглый год.

В каком климате вы живете?

Как и в случае с другими солнечными батареями, местный климат влияет на эффективность вашего устройства. Тем, кто живет в облачном, дождливом или холодном климате, будет труднее производить постоянное количество энергии.В особенно унылые периоды это может означать регулярный холодный душ — ситуацию, которую большинство домовладельцев стараются избегать.

Если вы не хотите, чтобы у вас закончилась горячая вода, вы должны установить резервную электрическую систему параллельно с вашей солнечной системой. Вы можете выключать эти электрические обогреватели «на месте использования», когда есть солнце, и использовать их только тогда, когда не хватает производства энергии. В некоторые комплекты входят эти резервные электрические блоки, но их необходимо приобретать отдельно.

Тип приобретаемого вами солнечного водонагревателя также зависит от вашего климата .Некоторые типы, такие как активные системы с прямой циркуляцией и пассивные встроенные коллекторно-накопительные системы, не будут работать должным образом в морозную погоду. Вы должны использовать их только в тропическом климате.

Если вы живете в районе с особенно холодным климатом и склонностью к замерзанию, наилучшим вариантом будет система активной непрямой циркуляции . Эта система прокачивает теплоноситель через солнечные коллекторы, что предотвращает замерзание. Это одни из самых популярных и самых дорогих вариантов на рынке.

Сколько воды вам нужно?

Как правило, количество воды, которое вам понадобится, определяется размером вашей семьи . Тем, у кого меньше домохозяйств, потребуется только система от 30 до 40 галлонов . Однако тем, у кого большие семьи, потребуется система на 80 галлонов или две установки на 40 галлонов.

Большинство систем солнечного нагрева воды поставляются с накопительным баком. Однако некоторые из них обеспечивают нагрев воды только по запросу, который зависит от погоды в данный момент.Эти системы имеют меньшую мощность, поскольку они могут нагревать столько воды, сколько может поместиться в трубах солнечного коллектора.

Для тех, кто живет в семье, состоящей из нескольких человек, резервуар для хранения необходим . Если вы планируете использовать свою систему в небольшой сезонной хижине или в кемпинге, то вариант без бака вполне подойдет. Эти системы обычно предлагают 5 галлонов воды, чего достаточно для быстрого душа или двух.

Вы хотите нагреть бассейн?

Системы подогрева воды для бассейнов работают совсем иначе, чем бытовые системы.На самом деле это совершенно разные изделия .

Однако некоторые солнечные системы нагрева воды представляют собой « гибрид » и предлагают как обогрев жилых помещений, так и обогрев бассейна. Существуют также комплекты, включающие контроллеры, которые могут направлять горячую воду в две отдельные системы, например, в накопительный бак и гидромассажную ванну.

Как правило, солнечные водонагревательные системы специально для бассейнов включают плоские коллекторы. Существует два различных типа плоских коллекторов: глазурованные и неглазурованные.

Системы для бассейнов обычно неглазурованные, так как они дешевле в изготовлении. Однако у них нет ограждений, поэтому вы должны защитить их от ненастной погоды, так как они могут легко повредиться.

Вы можете установить солнечные нагреватели для бассейнов на землю, на стойку или на крышу . В общем случае площадь поверхности солнечного коллектора должна составлять 50-100% площади поверхности бассейна.

Вам также потребуется подключить его к стандартному бассейновому насосу , который будет проталкивать воду через нагреваемые трубки обратно в бассейн.Вам нужно будет оценить размер вашего бассейна и доступность солнечного света во дворе, прежде чем выбрать подходящую модель.

Должна ли система быть портативной?

Вам не нужно устанавливать все солнечные водонагреватели или подключать их к датчикам. Фактически, существует ряд портативных солнечных водонагревателей, в которых используется простая солнечная панель для нагрева небольшого количества воды. Эти модели идеально подходят для отдыхающих, туристов или любителей активного отдыха, которым нужен горячий душ в дикой природе.

Портативные водонагреватели состоят из прочного мешка, шланга или насоса и солнечной батареи. Вы захотите найти вариант с датчиком температуры, чтобы предотвратить случайное возгорание. Насадки для душа и подходящие шланги также являются отличными функциями, поскольку они имитируют настоящий душ.

Большинство переносных душей маленькие и не могут вместить более нескольких галлонов воды. Тем не менее, 5-галлонная модель может обеспечить достаточно воды для нескольких горячих душей, если вы поторопитесь. Важно отметить, что они не подходят для использования внутри помещений, так как солнечные панели не могут получить доступ к солнцу и имеют ограниченный запас воды.

Наверх

Критерии выбора: как мы оценили лучшие системы солнечного водонагревателя

Основываясь на заданных нами критериях, мы сузили конкурентный список опций , включив в него 6 лучших систем солнечного водонагревателя .

В нашем рейтинге особое внимание уделяется емкости водонагревателя (в галлонах) и типу солнечного коллектора. Он также принимает во внимание качество и дополнительные функции всей системы.

галлонов

Требуемая мощность солнечной системы нагрева воды обычно определяется размером домохозяйства . Мощность системы водяного отопления измеряется в галлонах или литрах.

Средний размер семьи:

• 1-2 человека: 30 галлонов
• 2-3 человека: 40 галлонов
• 3-4 человека: 50 галлонов
• 5 или более человек: 80 галлонов

Тип

Существует несколько различных типов солнечных водонагревательных систем.Два основных типа для бытового использования: активный и пассивный .

Активные системы имеют циркуляционные насосы и элементы управления и обычно на дороже . Пассивные системы не так эффективны, как активные, но могут быть более надежными . Однако есть и другие варианты, такие как переносные панели и плоские панели.

• Активные системы прямой циркуляции прокачивают воду через солнечные коллекторы, чтобы нагреть ее, а затем вернуть в дом.Они хороши для теплого климата и локального обогрева.
• В системах с активной непрямой циркуляцией используется жидкость, такая как гликоль, для передачи тепла от солнечного коллектора к системе водоснабжения. Они хороши для очень холодного климата и хранения воды вдали от зоны сбора.
• Пассивные интегральные коллекторно-накопительные системы используют металлические пластины для нагрева небольшого количества воды перед ее возвратом в накопительный бак. Они хороши для теплого климата и дневного использования воды.
• Пассивные термосифонные системы устанавливаются под накопительным баком и позволяют теплой воде подниматься над холодной. Они хороши для длительного использования в жилых помещениях в различных климатических условиях.
• Системы с плоским остеклением состоят из медных трубок на металлической пластине со стеклянным покрытием и используют теплообменники и переносящую жидкость. Они хороши для обогрева бассейнов в холодном климате.
• Плоские неглазурованные системы состоят из медных трубок на металлической пластине, закрепленной на прочной резине без корпуса.Они хороши для дешевого обогрева бассейнов в определенное время года.
• Панельные системы используют солнечную панель небольшой мощности для нагрева воды в стоячем положении. Они хороши для горячего душа во время кемпинга.

Наверх

Как работают водонагреватели на солнечной энергии?

Солнечные водонагреватели состоят из двух основных частей: солнечного коллектора и накопительного бака . Солнечный коллектор обычно представляет собой изолированную коробку с кучей трубок, которые превращают солнечную энергию в тепло. Когда вода проходит по трубкам, бак нагревается и сохраняет ее.

В некоторых системах используется теплообменник , который нагревает воду или другую жидкость, которая затем проходит через медные змеевики в баке. Тепло переходит в бак, а остывшая вода возвращается в коллектор.

Каждая версия солнечного водонагревателя работает за счет тепловой энергии . Это отличается от стандартных солнечных панелей, потому что они не превращают солнечное излучение в электричество перед нагревом воды.Вместо этого солнце напрямую нагревает воду и устраняет необходимость преобразования энергии в электричество в тепло.

Нужно ли подключаться к сети солнечных батарей?

Поскольку солнечные водонагреватели используют тепловую энергию, а не электричество , они не подключаются к сети. На самом деле никаких солнечных батарей в процессе нет (если только это не портативная версия). Вы можете использовать свою солнечную систему нагрева воды без солнечных батарей или в сочетании с солнечной батареей.

Однако, если вы хотите использовать электрический водонагреватель, а не тепловую модель, вам необходимо подключить солнечную панель . Эти приборы относятся к типу тех, которые вы подключаете к стандартной муниципальной сети, и люди не считают их «солнечными водонагревателями».

Нужно ли будет покупать бак или дополнительное оборудование?

Большинство систем не являются комплексными и потребуют некоторых дополнительных ресурсов, таких как трубопроводы, соединители, резервуары или другие элементы.На рынке есть несколько комплексных комплектов, но большинство из них предлагают только основы.

Если вы хотите расширить свою систему, получить больше контроля над ней или подключить ее к определенному источнику (например, к пулу), вам потребуется приобрести дополнительное оборудование.

Могу ли я получить горячую воду в пасмурную погоду?

По большей части солнечные энергетические системы работают с максимальной эффективностью только в течение солнечных дней . В ненастную погоду, например, при большой облачности, может не хватить энергии для сбора урожая, и вы останетесь без горячей воды.В этом случае наличие системы с двумя баками выгодно , поскольку она может хранить горячую воду в течение нескольких дней.

Другие экологические варианты включают покупку небольшого электрического водонагревателя . Вы можете подключить их к солнечной сети и использовать, когда не хватает горячей воды. Если у вас есть избыточная солнечная энергия в ваших батареях, вы можете использовать ее для временного питания электрического водонагревателя, когда он не производит тепловую энергию.

Наверх

Ecavo поддерживается считывателем.Когда вы покупаете по ссылке на нашем сайте, мы можем получать партнерскую комиссию. Как партнер Amazon, Ecavo зарабатывает на соответствующих покупках.

Солнечные водонагреватели для вашего дома — Производственная компания Rheem

Солнечные водонагреватели для вашего дома — Производственная компания Rheem — Производственная компания Rheem

Ближний Восток, Азия и Океания

Выберите страну

СШАСША Канада Мексика Боливия Бразилия Чили Колумбия Аргентина Азия Китай Индонезия Сингапур Филиппины Вьетнам Малайзия Ближний Восток и Африка Австралия Новая Зеландия

Закрыть

Используйте энергию солнца для нагрева воды.

Rheem предлагает широкий выбор солнечных водонагревателей для обеспечения горячей водой вашего дома с высокой эффективностью и низкими энергозатратами. Выберите один из множества вариантов хранения горячей воды и при необходимости предоставьте резервные возможности.

РСГ75-48БП, РСГ75-40БП, РС120-64БП, РС65-40БП, РС65-24БП, РС80-40БП, РС80-48БП, РС65-32БП, 82В120ХЭ-1,81В80ХЭ-1,82В65ХЭ, 82В120ХЭ-Т, 81В80ХЭ-Т, 81ВР80У-1,81ВР120У-Т,81ВР120У-1,81ВР80У-Т,РСГ75

.
