Погреб из бетонных колец своими руками – как сделать монтаж, вентиляцию и гидроизоляцию сооружения

Содержание:

• Преимущества и недостатки использования круглых бетонных колец для строительства погреба
• Какие железобетонные кольца могут использоваться для строительства погреба
• Как сделать заглубленный погреб из ЖБ-колец
• Внутренняя отделка погреба
• Монтаж погреба из бетонных колец на площадках с высоким уровнем подземных вод
• Обустройство вентиляции в погребе из бетонных колец
• Гидроизоляционные мероприятия
• Вопросы-ответы

Погреб – сооружение, необходимое для длительного хранения овощей и заготовок на зиму. Существует несколько вариантов его строительства – монолитное бетонирование, кладка из кирпича или шлакоблока, использование б/у железобетонных плит. Один из способов — быстрый и несложный в реализации – строительство своими руками погреба из бетонных колец. Для этой цели используют ЖБИ диаметром 2,0 или 2,5 м. Их расположение может быть вертикальным или горизонтальным. Подвал может представлять собой отдельное строение или располагаться под домом или другой хозяйственной постройкой.

Преимущества и недостатки использования круглых бетонных колец для строительства погреба

Этот вариант становится все более популярным среди частных застройщиков, благодаря ряду преимуществ, среди которых:

• Относительно простой монтаж. Не требуется сооружение фундамента и укрепление стенок погреба. Строительством может заниматься человек, не владеющий специальными строительными навыками.
• Прочность. ЖБ-кольца, изготовленные в заводских условиях способом полусухого вибропрессования, устойчивы к давлению грунта.
• Долговечность. Эксплуатационный период такого сооружения – 20 лет и более.

Этот способ строительства подвала имеет несколько недостатков и ограничений, о которых застройщик должен знать заранее:

• Большая масса железобетонных колец, требующая привлечения специальной техники при проведении погрузочно-разгрузочных и монтажных работ.
  Стеновое кольцо высотой 90 см весит почти 1,5 тонны.
• Бетон плохо переносит резкие ударные нагрузки, поэтому при проведении всех монтажных работ необходимо соблюдать осторожность, иначе на поверхности могут появиться сколы и трещины.
• Для защиты конструкции от влаги, низких температур, проникновения из грунта токсичных веществ необходимо проведение гидро- и теплоизоляционных мероприятий. Даже при низком расположении подземных вод во время дождей и таяния снега бетон без гидроизоляции будет сыреть и во внутреннем пространстве появится избыточная влажность, приводящая к образованию плесени.

Какие железобетонные кольца могут использоваться для строительства погреба

При сооружении погреба можно использовать ЖБ-кольца стандартные или имеющие пазо-гребневое замковое соединение. Стандартные изделия соединяются между собой с помощью цементно-песчаного раствора и металлических элементов. ЖБ-кольца с пазо-гребневым соединением более устойчивы к сезонным подвижкам грунта, по сравнению со стандартными конструкциями с ровным краем, и в такой конструкции легче герметизировать швы.

ЖБ-кольца могут располагаться в грунте вертикально (стандартный вариант) или горизонтально. Для вертикально расположенной конструкции лучше выбирать ЖБИ диаметром 2,5 м, поскольку после установки полок перемещаться в более тесном помещении будет затруднительно. Количество колец должно быть таким, чтобы в подвале можно было свободно стоять и над головой оставался зазор 10-20 см.

Для организации дна колодца можно приобрести отдельно бетонное дно или монолитную конструкцию – стеновое кольцо с днищем. Крышку можно приобрести готовую, но она неудобна в использовании из-за малого диаметра люка (70-80 см).

Как сделать заглубленный погреб из ЖБ-колец

Перед началом сооружения подвала рассчитывают необходимое количество материалов, закупают их и арендуют технику, необходимую для рытья котлована и опускания в него колец.

Подготовка котлована

Яму копают на полную глубину колодца. Ее диаметр должен быть больше диаметра железобетонных колец, что позволит без проблем устанавливать элементы конструкции на место.

Спуск колец в подготовленный котлован

Перед монтажом ЖБ-колец на дне формируют подготовительную подушку из песчаного и щебневого слоев. После трамбовки их заливают цементно-песчаным раствором. Процесс строительства можно упростить с помощью монолитной конструкции стенка+дно, поскольку в этом случае заливка цементно-песчаной стяжки не понадобится.

Кольца опускаются в котлован с помощью спецтехники или лебедки, установленной на треноге. Это мероприятие нужно проводить очень аккуратно, чтобы не повредить бетонную поверхность. Перед монтажом верхнего ЖБ-кольца торцы нижнего очищают от загрязнений и накладывают на него цементно-песчаный раствор. После монтажа всех ЖБ-колец швы снова тщательно промазывают раствором.

Для удобного спуска в подвал устанавливают металлическую лестницу. Крышку погреба покупают в готовом виде или отливают самостоятельно. Для ее гидроизоляции используют битумную мастику, которой промазывают поверхность плиты и лаза в два слоя.

Обратная засыпка

Пространство между наружной поверхностью колец и стенками котлована засыпают грунтом, перемешанным с обломками кирпичей и небольшими камнями.

Внутренняя отделка погреба

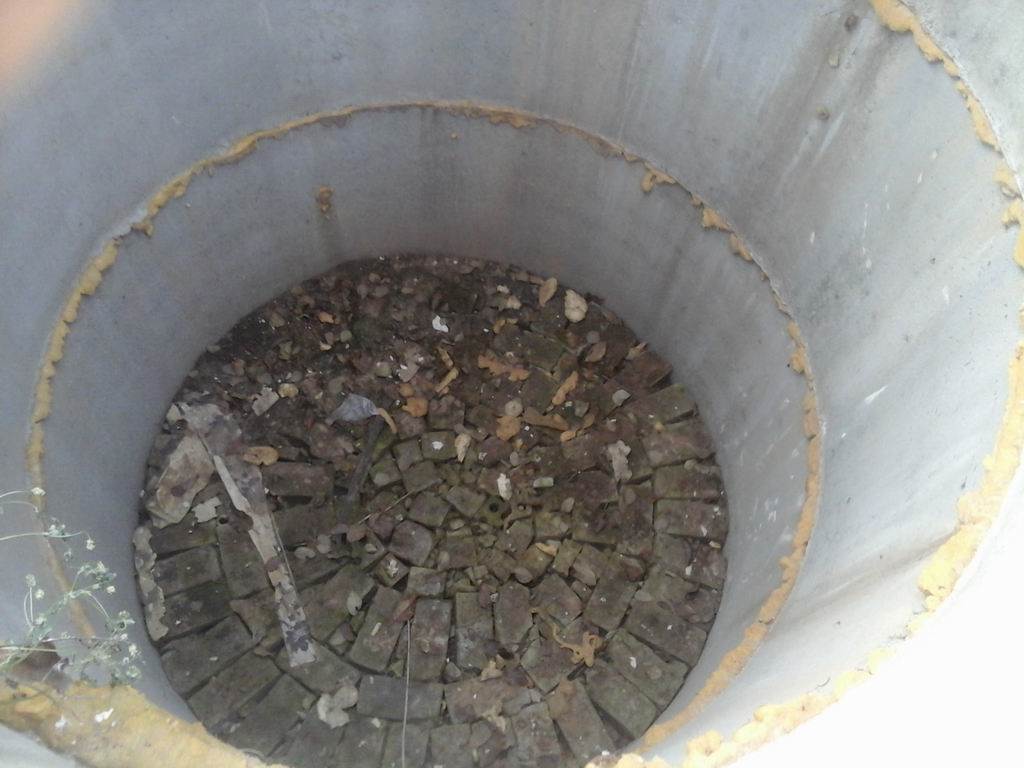

Если кольца были установлены непосредственно на грунт, пол можно оставить земляным. Этот вариант подходит только для участков с низким уровнем подземных вод. Для упрочнения пола в грунт втрамбовывают битый кирпич, перемешанный с глиной.

При высоком уровне грунтовых вод рекомендуется земляной пол залить бетоном. Для этого укладывают слои щебня и песка с послойной трамбовкой. В утрамбованном виде толщина каждого слоя должна быть равна примерно 100 мм. На подушку укладывают пленку, а затем – армирующую сетку. Конструкцию заливают бетонной смесью. Наиболее рациональный способ – использование ЖБ-кольца с дном.

Обустройство полок усложняется круглой поверхностью стен. Самый удобный вариант – приобретение готовых радиусных деревянных или металлических стеллажей. На полки припасы укладывают в контейнерах или без упаковки.

Монтаж погреба из бетонных колец на площадках с высоким уровнем подземных вод

На участках с высоким расположением грунтовых вод монтируют вертикальные мелкозаглубленные колодцы. ЖБ-кольца закапывают на глубину, на которой подземные воды отсутствуют. Выступающую часть теплоизолируют, для этой цели чаще всего используют пенополистирольные плиты, которые сверху обсыпают грунтом. Окантовку над входом делают монолитной бетонной или выложенной из кирпича. Над колодцем можно сделать декоративный шалаш.

Еще один вариант для участков с высоким положением подземных вод – горизонтальная укладка ЖБ-колец – незаглубленная или мелкозаглубленная. Глубина котлована – от 50 см.

Основанием горизонтально расположенного колодца служит фундаментная железобетонная плита толщиной 100 мм, которая должна выступать на 20-30 см с каждой стороны колодезной конструкции. На уплотненный грунт насыпают 2-3 щебневых слоя толщиной по 5 см с послойной трамбовкой, а затем песчаный слой толщиной 10 см с последующим уплотнением. На подготовленную подушку расстилают гидроизолирующую пленку, на которую устанавливают опалубку. В опалубку укладывают плоский каркас из арматурных стержней диаметром 10 мм, уложенных с шагом в 20 см. В центре предусматривают углубление для удобного расположения колец, ограниченное досками, которые при бетонировании будут служить опалубкой.

После затвердевания бетонного фундамента на него закатывают ЖБ-кольца, стыки между которым заделывают цементно-песчаным раствором. Задняя стенка – из кольца с дном или заложенная кирпичом. Конструкцию засыпают грунтом. Передняя стенка должна быть тщательно утепленной.

Обустройство вентиляции в погребе из бетонных колец

Обеспечить нормальные условия хранения продуктовых запасов позволяет устройство эффективной приточно-вытяжной системы. С этой целью в противоположных углах помещения располагают две трубы – приточную и вытяжную.

Приточную трубу размещают на высоте 40-50 см от пола. Ее выводят через стену или через крышу. Нижний конец приточной трубы размещают ниже потолка на 10-15 см. Она устанавливается строго вертикально и возвышается над крышкой погреба на 1 метр и более. Верхний край защищают сеткой или устанавливают на него дефлектор, улучшающий тягу.

Гидроизоляционные мероприятия

Бетон – материал, требующий защиты от влаги. Гидроизоляция может быть внутренней и наружной. Внутренняя гидроизоляция чаще всего заключается в нанесении цементно-песчаного раствора на стыки между ЖБ-кольцами. Для наружной гидроизоляции используют рулонные или обмазочные средства гидроизоляционной защиты.

Вопросы-ответы

Какие самые эффективные средства наружной гидроизоляции ЖБ-колец?

Перед установкой наружную поверхность колец рекомендуется обработать обмазочной гидроизоляцией – битумной мастикой или пропиткой глубокого проникновения типа «Пенетрон».

Нужно ли герметизировать цементно-песчаным раствором стыки между ЖБ-кольцами с замковым соединением «гребень-паз»?

Да, нужно. На замковый элемент нижнего кольца укладывают немного цементно-песчаного раствора. После монтажа верхнего ЖБ-кольца лишний раствор удаляют.

Какой вариант монтажа колец в котлован самый быстрый и удобный?

Самый удобный способ – найти компанию, которая выполняет комплекс работ: доставляет ЖБ-кольца и сразу устанавливает их в подготовленный котлован.

Изготовление погреба из бетонных колец – технология, особенности +Видео

Как сделать погреб из бетонных колец своими руками – подробный процесс и фото. Далеко не на каждом участке есть готовый погреб для хранения урожая. А бывает и так, что погреб есть, но его размера затрудняют размещение всей консервации и урожая. Дачники заинтересованы в том, чтобы самостоятельно сделать погреб из бетонных колец – доступных, простых и не дорогостоящих изделий. С такой задачей справится каждый дачник или владелец загородного участка, даже если ранее не занимался строительством. Важно, чтобы у вас было желание и пару колодезных колец с диаметров в 2 метра.

Использование погреба даст возможность обеспечивать сохранность урожая вне зависимости от времени года и температуры. Давайте рассмотрим подробнее положительные моменты такого устройства, а также как выполнить подобные строительные работы.

Особенности

Погреб, сделанный из железобетонных колец, имеет ряд неоспоримых достоинств, среди которых можно выделить следующие:

• Простота конструкции, которую сможет сделать любой дачник, даже если не знаком со спецификой выполнения работ строительного плана.
• Удобство использования, за счет чего получается быстро доставать или пополнять запасы.
• Пригодность к ремонту, что при необходимости позволяет восстанавливать часть конструкции при помощи бетонного раствора.
• Отсутствие негативного влияния высокой температуры, прямых лучей солнца на продукты, что помогает создавать необходимый срок для хранения всей консервации, сохранность урожая.
• Небольшие затраты на строительные работы, которые доступны практически всем дачникам, имеющим средний достаток.

Обратите внимание, что единственным существенным недостатком конструкции является вес колец, для погружения которых нужен будет особый подъемник.

Отличия конструкций

Получается достаточно вместительное хранилище, если использовать кольца с диаметром в 2 метра. Использование такого погреба даст возможность создавать удобное помещение, которое сможет вмещать в себя весь урожай и большие объемы законсервированных продуктов.

Использование бетонных колец в качестве элементов конструкции требует знания их отличительных особенностей. Внешне разные виды изделий не отличаются между собой, если только не брать во внимание размеры. Но есть некоторые нюансы, которые могут влиять на способ фиксации конструктивных элементов, которые видны лишь специалистам.

Давайте остановимся на этом подробнее:

• Изделия, имеющие выступы в торцевой части. Бетонный бортик на одной торце дает возможность состыковать его с такой же выемкой в нижней части. Так у вас получится создать надежное замковое соединение. Если речь идет о вертикальной установке группы изделий, то мощный замок из бетона по периметру сможет предотвратить вероятность смещения даже при большом движении почвы.
• Продукция обычного типа с плоской торцевой частью при монтаже друг на друга фиксируется при помощи скоб их стали и раствора бетона. Устойчивость конструкции во время движений грунта связана с прочностью крепления из металла, а также правильно сделанной гидроизоляцией.

Обратите внимание, что если вы решили сделать погреб из бетонных колец 2 метра в диаметре, то вариант конструкции не принципиален, потому что вероятность того, что на глубине помещения могут быть значительные смещения почвы, ничтожно мала.

Достоинства элементов конструкции

Бетонные кольца имеют ряд прекрасных характеристик, которые дают возможность уверенно их использовать в качестве элементов, которые можно использовать для строительства хранилища.

Основные достоинства следующие:

• Большой уровень прочности, который позволяет воспринимать давления почвы, препятствовать сдвигам почвы в сезонное время, противодействовать водоносным слоям, которые расположены вблизи.
• Длительный срок эксплуатации, который больше 3 десятков лет, а этого вполне достаточно для быстровозводимой и недорогой постройки на даче.
• Устойчивость к большим температурным колебаниям, что позволяет изделию выдерживать почти неограниченное число циклов оттаивания и замерзания. Если качественно сделать гидроизоляцию, то можно не беспокоиться о сохранности консервации и продуктов вне зависимости о того, до какой глубины промерзает грунт и насколько глубоко помещен погреб под землю.
• Стойкость к воздействиям агрессивных сред, химически активных жидкостей, что позволяет предотвращать попадания ядовитых химикатов, которые используются при обработке насаждений в саду и защите от вредителей. Химикаты, которые уносимы дождевым стоком после удобрения почвы и опрыскивания, не смогут попасть внутри помещения, которое обеспечивает надежную изоляцию продукции.

Важно! Количество достоинств дает дачникам уверенно остановить свой выбор именно на изделиях из колодезных колец, которые смогли зарекомендовать себя в качестве надежного изделия для возведения погреба.

Недостатки изделия

Как и у любого конструктивного элемента, колодезные бетонные кольца вместе с рядом достоинств имеют и некоторые недостатки.   К ним отнесем:

• Большой вес изделий, который составляет больше 1 тонны для некоторых исполнений, а это создает ряд проблем, которые связаны с перевозкой и монтажными работами, а еще влечет за собой дополнительные расходы.
• Вероятность появления трещин, которая связана с хрупкостью изделия при приложенных больших  точечных изделиях.
• Необходимость в выполнении тепловой изоляции, а также монтажа гидроизоляционной защиты.

Интересно, что несмотря на ряд недостатков, конструкции  из бетонных колец в настоящих условиях смогли зарекомендовать себя для использования в роли каркаса для надежного и удобного хранилища быстровозводимой разновидности.

Процесс возведения

Подготовка

При планировании выполнения работ следует обращать особое внимание на такие важные моменты:

1. Размеры хранилища на базе изделий из железобетона должны обеспечивать вас возможностью хранить выращиваемого урожая на вашем земельном участке и консервации, которая будет из него сделана.
2. Подберите удобное на участке место, которое даст возможность с комфортом использовать сооружение.
3. Отдавайте предпочтение расположениям на возвышенности, что защитить помещения от попадания осадков и талых вод.
4. Определите уровень слоев с водой, что будет влиять на попадание влаги внутрь помещения.
5. Если грунтовые воды расположены на поверхности, следует заняться обустройством дренажной системы.

Теперь давайте рассмотрим, какие существуют разновидности хранилищ.

Разновидности хранилищ

При использовании стандартных покупных изделий, вы сможете построить погреб из бетонных колец в таких вариациях:

• В виде расположенной группы колец для колодца горизонтально, что сформирует в сборке наземный не углубленный погреб. Такой вариант идеален, если на вашем участке высоко залегают грунтовые воды.
• Вертикальный тип, когда одно или несколько колец из железобетона будут погружены в яму цилиндрической формы, которая соответствует размеру изделий.

В каждом из вариантов есть определенные особенности, которые следует рассмотреть подробнее.

Не углубленный вариант

Если отдать предпочтение сооружение горизонтального типа, то следует выполнять строительные работы в такой последовательности:

• Нужно выкопать приямок в почве, при этом по минимуму углубиться с нулевой отметки на 50 см.
• Тщательно уплотняем грунт на площади, которая будет больше размера будущего сооружения на 40 см с каждой стороны.
• Насыпаем тремя слоями, каждый из которых должен быть по 5 см, щебенку, а после каждый ярус поэтапно уплотняем.
• Заполняем основание при помощи слоя песка в 10 см, поверхность утрамбовываем.
• Далее остается постелить полиэтиленовую пленку, которая будет выполнять функцию гидроизоляции.
• Монтируем деревянную опалубку.
• Устанавливаем стальной каркас из арматуры с диаметров в 1.2 см и размером сторон квадратных ячеек в 0.2 метра.
• Теперь следует залить подушку основание при помощи бетонного раствора на толщину в 10 см.
• При помощи шаблона из металла или древесины, сформируйте на застывающем бетоне посадочный участок, который будет соответствовать по радиусу форме элемента.
• Дайте время, чтобы бетон затвердел.
• Закатите элементы на основание.
• Теперь нужно заложить задний элемент при помощи кладки кирпичом, при этом их следует устанавливать в 1.5 толщины. В качестве последнего элемента следует использовать изделие со дном.
• Установите во время кладки трубу для вытяжки.
• Соедините конструкционные элементы при помощи стальных скоб.
• Загерметизируйте стыки при помощи цементного раствора.
• Засыпьте хранилище при помощи почвы.
• Устройте вход за счет установки дверей и выкладывания последний промежутков при помощи бутового камня или стандартного кирпича.
• Утеплите внешнюю стенку изнутри.

Данные этапы выполнения работ несложные для строительства погреба из железобетонных колец.

Устройства вертикальных погребов

Выполнение работ по строительству хранилища вертикального типа не будет представлять собой что-то сложное. Такой процесс будет проще, чем обустройство стандартного погреба, где появляется необходимость в укреплении перекрытия, создания сложной гидроизоляции и строительства стен. Выполнение общего комплекса от и до возможно даже для одного человека, но если у вас есть помощники, то работы будут выполнены еще быстрее.

Чтобы можно было обеспечивать хранение небольшого урожая, можно установить одно колодезное кольцо из железобетона. Применение от 2 и больше элементов значительно расширит возможности для хранения, т.е. увеличит вместительность. Купить изделия, которые используют для колодцев, канализационных систем или септиков не составит труда, так как они широко распространены на строительном рынке.

При выполнении работ по созданию погреба из бетонных колец соблюдайте следующую очередность всех этапов:

• Для начала выкопайте в земле полость нужного размера, при этом следует ориентироваться на диаметр элемента, а также на его высоту. Размер ямы должен давать возможность опустить железобетонное кольцо без прикладывания значительных усилий.
• Засыпьте в яму смесь щебня и песка, а после тщательно утрамбуйте, чтобы получилось сформировать основание.
• Залейте всю поверхность бетонным раствором или сделайте стяжка на основе песчано-цементного состава.
• При помощи особого подъемника опустите бетонные кольца на самое дно вырытой ямы. При выполнении  работ следует соблюдать осторожность, так как есть большая вероятность того, что изделия могут потрескаться при неаккуратном обращении.

Вы можете попытаться провести опускание элементов и без использования специализированной грузоподъемной техники, и просто подкапывать их по периметру – тогда кольца постепенно начнут опускаться вниз.

Герметизация

В то время, когда вы будете заниматься строительством погреба, следует серьезно относиться к тому, чтобы сделать качественную гидроизоляцию. Используйте особые составы, при помощи которых можно будет покрывать все поверхность бетона, что не даст грунтовым водами попадать внутрь. Так как у погреба имеются стыковочные швы, вы не отделаетесь простой гидроизоляций, и потребуется особая. Обработка выполняется и с наружной,  и с внутренней стороны, при этом для внешней стороны лучше использовать жидкое стекло и рубероид, а для внутренней особую мастику.

Обратите внимание, что после того, как мероприятия по изоляции будут окончены, щели следует забетонировать раствором. Заполняйте зазор по всему периметру конструкции при помощи почвы с ее дальнейшим уплотнением. Далее можно приступать к тому, чтобы обустраивать внутреннее пространство.

Внутреннее благоустройство

Обустроить пространство внутри погреба из бетонных колец можно с учетом всех желаний владельца. Важно, чтобы весь объем был использован рационально, а по периметру были размещены удобные полочки радиусной формы.

Важно! Минимальный объем будет занимать именно приставная лестница, а также прикрепленная к поверхности и съемная. Главное, чтобы у вас получилось обеспечивать безопасные условия доступа в хранилище.

Далее следует по максимуму загреметизировать верхнюю крышку. Используйте материалы для тепловой изоляции отделки, а после можно устанавливать гидробарьер. Используйте прочную древесину, которая будет поверх оббита листами рубероида. Это сможет создать комфортный режим температуры в помещении, а также будет предотвращать попадание холодного воздуха. Наличие особой трубы, которая осуществляет приток воздуха, помогает обеспечивать великолепную вентиляцию,  и это дает возможность хранить собранную и заготовленную продукцию круглый год. В помещении, которое хорошо проветривается и имеет приточную вентиляцию, не возникнет проблем с образованием конденсата на поверхности крышки. Надежная защита от осадков может быть обеспечена создание двускатной крыши, которая будет расположена сверху над погребом.

Актуальность создания хранилища

Погреб из бетонных колец представляет собой проверенный выбор для собственников дач и частных домов, если нет возможности построить или пользоваться встроенным погребом внутри здания. Он требуется для таких собственников:

• Тем, кто постоянно проживает в частном доме, и не имеет встроенного хранилища в доме. Также не всегда конструкция помещения, которое есть в наличии, дает возможность обустраивать надежное хранилище с учетом строительных норм, которые требуют соблюдения требуемой гидроизоляции,  а также тепловой изоляции.
• Владельцам маленьких дачных участков, которые занимаются выращиванием фруктов и овощей, и не нуждаются в огромном стационарном погребе. Соблюдение всех советов по организации хранилища дает возможность круглый год обеспечивать внутри погреба оптимальный температурный режим в пределах +4..+5 градусах по Цельсию.

Бетонное хранилище, которое можно быстро построить, является прекрасной альтернативой капитальным помещениям, которые расположены внутри дома.

Заключение

Погреб, сделанный из колодезных колец, является проверенной и простой конструкций, на возведение которой не требуется особая строительная квалификация, оборудование, инструмента. Даже при кажущихся малых размерах сооружения хранилище дает возможность обеспечивать сохранность урожая при соблюдении технологии строительства, которая предоставлена в этой статье.
