Строительство каркасной перегородки в бане-срубе: порядок работ

Когда стены моей бани из бруса были закончены, пришло время подумать о разделении внутреннего пространства на отдельные помещения. Общая площадь сруба 6х4 м, поэтому я включил в необходимый минимум парную, моечную и тамбур. Тамбур был отгорожен еще в процессе строительства. Оставалось решить, как отделить парную и моечную. Перелопатив массу литературы, пришел к выводу, что проще всего делать такую перегородку по каркасной технологии. Во-первых, строится она очень просто и быстро, я успел за 3 дня. Во-вторых, по цене вышли почти копейки. В-третьих, (очень важно!) каркас легкий и практически не нагружает фундамент. Опишу, как проводилось строительство.

Содержание

  • 1 Шаг 1. Сборка и крепление каркаса

  • 2 Шаг 2. Утепление перегородки

  • 3 Шаг 3. Обшивка утеплителя фольгой (со стороны парилки)

  • 4 Шаг 4. Обшивка гидроизоляцией (со стороны моечной)

  • 5 Шаг 5.

    Крепление вагонки (со стороны моечной)

  • 6 Шаг 6. Крепление доски (со стороны парной)

Шаг 1. Сборка и крепление каркаса

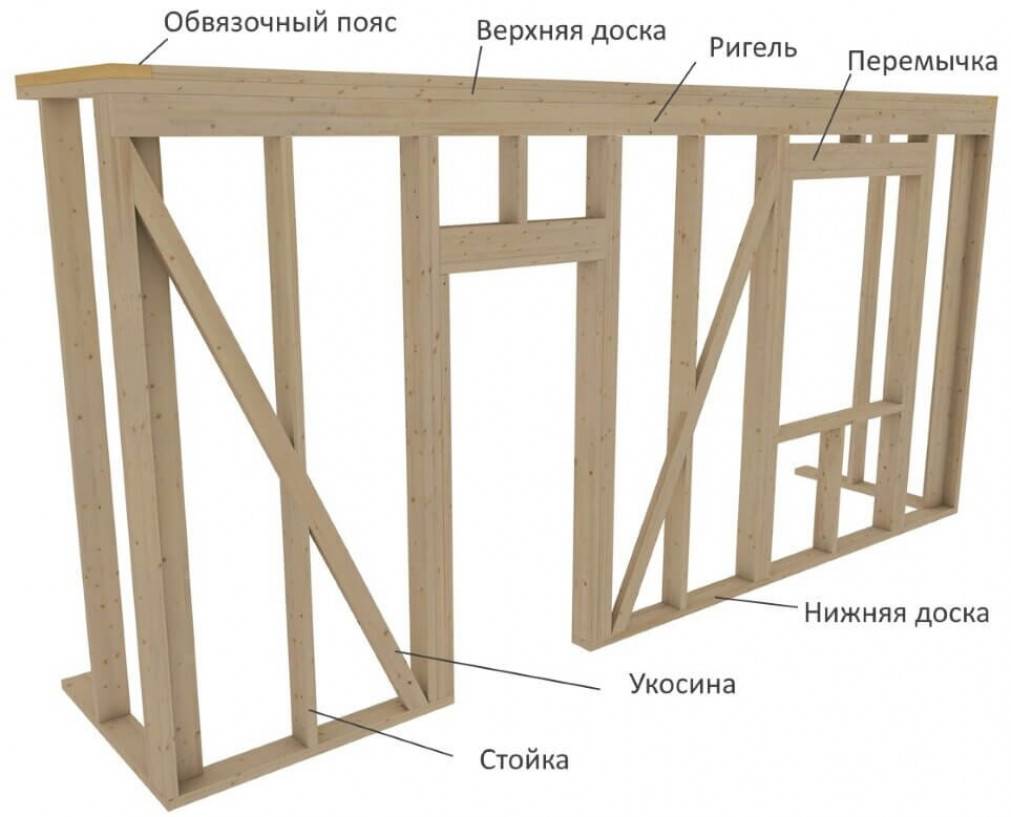

Самая трудоемкая часть работы – сборка каркаса из брусков 50х50 мм. Я решил собирать его сразу на месте. Вначале к лагам пола был приколочен нижний брус (нижняя обвязка), к нему и стенам крепились крайние стойки. Сверху уложен и закреплен верхний брус (верхняя обвязка).

Установка каркаса перегородки из бруса

Хочу заметить, что от строительства сруба до монтажа перегородки прошло только 4 месяца, усадка еще продолжается. Поэтому между верхней обвязкой и потолком я оставил зазор в 2 см – для компенсации усадочных деформаций сруба. Зазор заполнил джутовым войлоком. Все это сделано в расчете на то, что, когда сруб будет усаживаться, уровень потолка снизится и установится как раз на верхнюю обвязку перегородки.

Для большей жесткости в местах соединения боковых стоек и обвязки прикручены металлические уголки.

С шагом 600 мм установлены стойки, выполнен проем для дверного блока и кирпичного экрана печи. Тут важно отметить, что печь планируется топить из моечной, поэтому ее фронтальная часть с кирпичным щитком должна быть вмонтирована в перегородку.

О том, как выбрать печь для бани, расскажет статья http://stroy-banya.com/pechi_otzyvy/kakaya-pech-dlya-bani-luchshe.html

Зазор между каркасом и потолком заполнен войлоком

Все щели между стенами, кирпичным щитком и брусьями каркаса заполнены джутовым войлоком.

Шаг 2. Утепление перегородки

Внутреннее наполнение каркаса я решил воплощать по такой схеме:

Схема внутреннего наполнения и обшивки каркасной перегородки

В качестве утеплителя я использовал базальтовую вату «Техноблок стандарт» (Технониколь) – в виде плит толщиной 50 мм. По заявкам производителя этот материал должен выдерживать нагрев до 400°C, не гореть и не расплавляться. Также базальтовая вата не гигроскопична, подходит для влажных помещений. Даже если капля влаги попадет в перегородку (несмотря на пароизоляцию), внутренность гнить не начнет. Ну и, немаловажно, что базальтовая вата – абсолютно безопасна для здоровья, ничего не выделяет при нагреве.

Ширина плит ваты – 600 мм, при установке между стойками приходилось их немного сжимать. Для разрезания плит (при необходимости установки частей, например, над щитком, над дверным проемом) использовался острый нож.

Плиты базальтовой ваты между стойками каркаса перегородки

Шаг 3. Обшивка утеплителя фольгой (со стороны парилки)

Со стороны парилки утеплитель был обтянут фольгой в 2 слоя. Я считаю фольгу лучшим пароизолятором для парилки. Во-первых, не пропускает пар и капельную влагу. Во-вторых, увеличивает теплоизоляционные свойства перегородки (или стены), так как отражает инфракрасное излучение.

Фольга, купленная мной, оказалась тонкой, поэтому я решил укладывать ее в 2 слоя. Вначале был пристрелен первый слой с проклейкой швов фольгированным скотчем. Крепление велось с помощью строительного степлера, на стойки каркаса. Сверху, в разбежку с первым слоем (чтобы швы не совпадали), уложен второй слой. Швы, отверстия от степлера, углы также проклеены скотчем.

Когда я разворачивал фольгу, потом натягивал ее на каркас, в некоторых местах она истончилась, начала морщинить. Дыр не было, но, для собственного успокоения, эти поврежденные участки я также заклеил скотчем.

Подробнее об утеплении бани фольгой можно узнать здесь: http://stroy-banya.com/uteplenie/folga-dlya-utepleniya-bani.html

Обшивка утеплителя фольгой (пароизоляцией) со стороны парилки

Стыки между кирпичным щитком и фольгой пройдены теплостойким силиконовым герметиком (антигрибковым). Сохнет такой герметик быстро, хорошо соединяет разноплановые поверхности.

Шаг 4. Обшивка гидроизоляцией (со стороны моечной)

Со стороны моечной фольга ни к чему, можно обойтись и гидроизоляцией. Для этого я прикупил рулон паропроницаемой мембраны «Изоспан А». С одной стороны, она не допустит попадания в утеплитель брызг воды из моечной, а с другой – позволит внутренностям перегородки «дышать», вентилироваться.

Листы «Изоспана А» я закреплял внахлест, к стойкам каркаса. Швы и отверстия от степлера перекрывал скотчем.

Крепление листов гидроизоляции «Изоспан А»

Шаг 5. Крепление вагонки (со стороны моечной)

Обшивка вагонкой велась со стороны моечной. Тут меня ждали раздумья. Сосед доказывал, что вентзазор между пароизолятором и вагонкой – вещь бесполезная, занимающая место и совершенно ни на что не влияющая. В то же время знакомый строитель доказывал обратное. Вроде как зазор позволяет конденсату, если он образуется, стекать по пароизоляции и не впитываться в вагонку. Я подумал, что это мнение более здравое и зазор сделал. Хотя, до конца не уверен в его необходимости.

Для организации зазора на стойки каркаса набиваются рейки. Их толщина – размер зазора. Я использовал рейки 15 мм, набивал их на стойки с помощью обычных тонких гвоздей.

Сверху рейки обшивал сосновой вагонкой. Для защиты от влаги и придания цвета прошелся по поверхности антисептирующим составом «Supi saunasuoja» (Tikkurila)  в 2 слоя. Дерево отлично колеруется, цвет получился ровным, красивым. Был неприятный запах от антисептика, через 3 дня полностью выветрился.

Обшивка перегородки вагонкой выполняется на тонкие рейки

Шаг 6. Крепление доски (со стороны парной)

Перегородку со стороны парной я решил обшить не вагонкой, а доской толщиной 35 мм. Эта доска – б/у, когда-то лежала на полу в доме. Сейчас полы заменены, а доска еще в пригодном состоянии. Хотя на вид уже порядком поизносилась, почернела, обзавелась пятнами. Чтобы придать доске новую жизнь, я хорошенько ошкурил ее шлифовальной машинкой. Полчаса работы и верхний слой снят! Доска получилась почти как новая.

Опять же был сформирован вентзазор, в этот раз толщиной 20 мм. Рейки для него использовались с сечением 40х20 мм. Рейки я прибил к стойкам каркаса, поверх них – доски. Все крепления выполнялись на гвоздях.

Крепление досок обшивки на каркас перегородки

По окончании обшивки поверхность досок была покрыта «Supi saunasuoja» (Tikkurila).

Сохнет антисептик быстро, за день покрасил перегородку в 2 слоя.

Планирую в будущем по низу внутренних стен сруба и перегородки пустить плиточную облицовку высотой в 1 плитку. Это предотвратит гниение нижнего венца сруба и перегородки, находящихся во влажных условиях парной и моечной.

Так выглядит каркасная перегородка в бане-срубе!

Вот такую перегородку я сделал в бане. Быстро, недорого и без помощников. Уже успел и попариться в парной, чтобы оценить качество ограждения. Что хочу сказать? Теплоизоляционные качества конструкции отличные, за 2 часа баня прогревается полностью. За счет выноса щитка в моечной во время протопки прогревается и моечная. Конденсата на перегородке нет, окрашивающий состав не меняет своего цвета.

Каркасная перегородка хороша тем, что может быть легко установлена в любой бане. Хоть в срубе, хоть в кирпичном или газосиликатном строении. Эта конструкция универсальна, причем ее наполнение можно менять в зависимости от предназначения.

Роман К.
