Принципиальная схема кондиционера

Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации — то есть соединения между ними.

Условно кондиционер можно разделить на две функциональные части:

холодильный контур
электрическая часть

Основную функцию — охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).

В данной статье мы рассмотрим схемы неинверторных кондиционеров.

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

сплошной стрелкой — в режиме охлаждения
пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

датчики давления
отделители жидкого хладагента
линии перепуска
системы инжекции (впрыска) в компрессор
маслоотделители

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

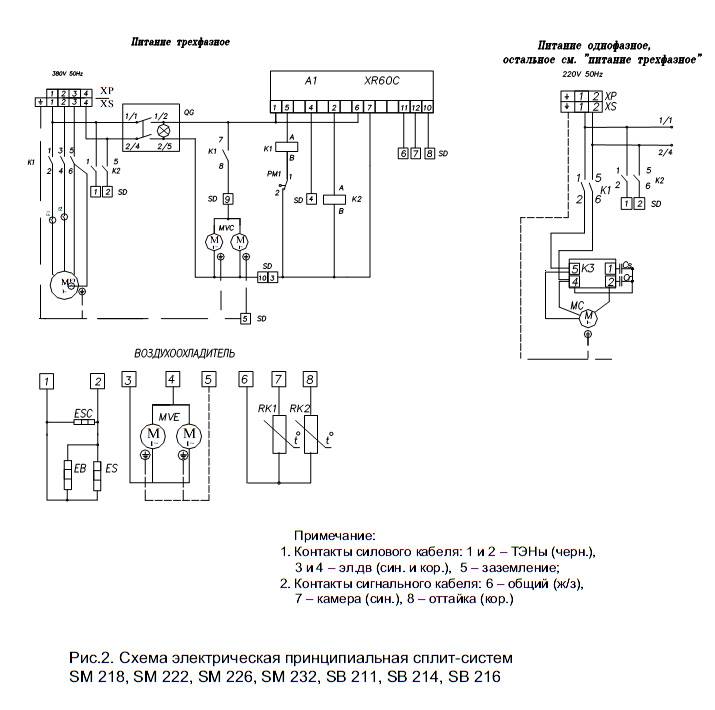

Электрическая схема кондиционера

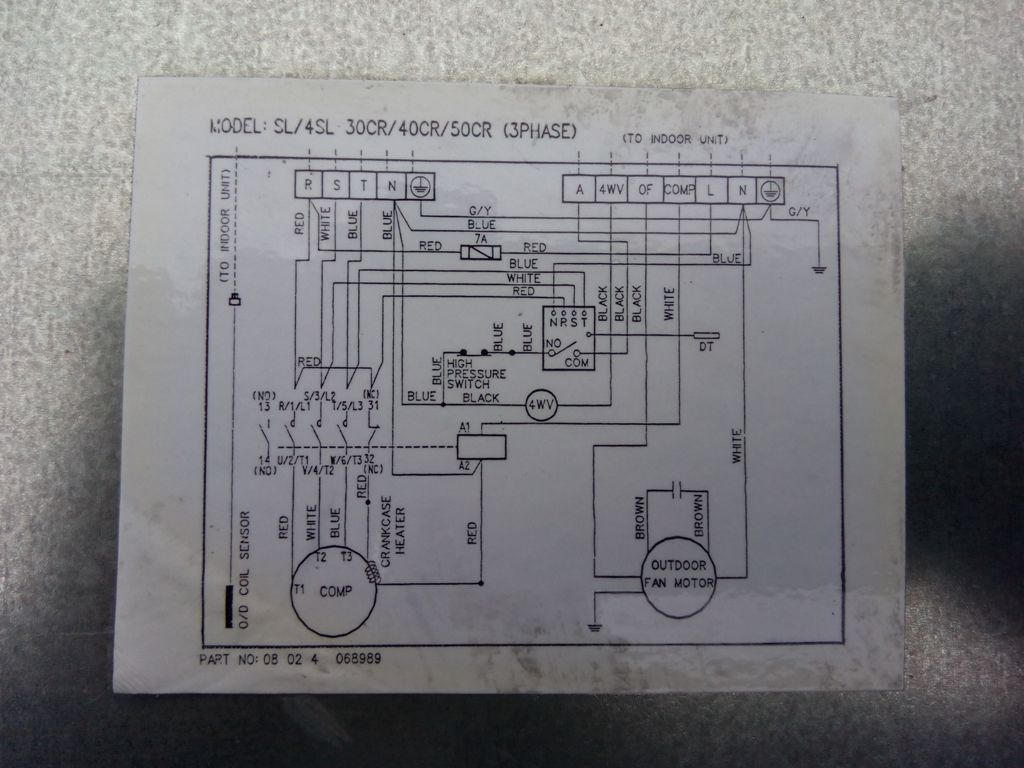

Схема электрических соединений внешнего блока сплит системы:

Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — running — рабочая обмотка компрессора

S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера:

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели — где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

выписать точную модель оборудования
найти сервис мануал в разделе «Техническая документация»
можно воспользоваться поиском по сайту или в интернете
получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

Эл схема подключения сплит системы беко. Устройство и принципиальная электрическая схема кондиционера

Несмотря на то что кондиционеры есть почти в каждом доме, лишь немногие пользователи правильно представляют себе схему такого устройства и то, как оно работает, подключается. В данной статье постараемся развернуто раскрыть эту тему.

Общая схема работы кондиционера

Вся система построена на способности веществ поглощать тепло при испарении и выделять его при конденсации. Такая схема кондиционера и заложена в работу современной сплит-системы. Основным веществом внутри замкнутой системы устройства является фреон. Имея возможность изменять его агрегатное состояние путем изменения температуры и давления, мы сможем охлаждать радиатор и прогонять через него воздух с улицы.

Но для начала ознакомимся с основными элементами сплит-системы. Схема и принцип работы кондиционера предполагают использование двух блоков: наружного и внутреннего. Для чего они нужны?

Наружный блок

Данный блок устанавливается на улице и главным образом служит для охлаждения перегретого фреона (воздух с улицы он не забирает, кондиционер служит для охлаждения воздуха в помещении. Для забора уличного воздуха используются вентустановки). Он состоит из следующих узлов:

Вентилятор.
Конденсатор. В этой части осуществляется охлаждение фреона и его конденсация. Воздух, который проходит через конденсатор, нагревается и отводится на улицу.
Компрессор. Главный элемент кондиционера, который сжимает фреон и обеспечивает его циркуляцию по всему контуру.
Блок управления. Обычно он используется в наружных блоках инверторных систем. В обычных кондиционерах вся электроника чаще всего находится во внутреннем блоке.

4-ходовой клапан. Применяется в моделях, которые могут работать на обогрев (большинство современных кондиционеров). Этот элемент при активации функции обогрева изменяет направление движения хладагента. В результате наружный и внутренний блоки меняются местами: внутренний работает на обогрев, наружный — на охлаждение.

Различные штуцерные соединения, посредством которых происходит подключение медных труб между внутренним и наружным блоками.
Фильтр хладагента. Устанавливается перед компрессором с целью защиты последнего от грязи, которая при монтаже может попасть в систему.

Внутренний блок

Он включает в себя элементы:

Передняя панель, через которую внутрь поступает воздух. Она легко снимается, чтобы пользователь мог добраться до фильтров.
Фильтр грубой очистки — это обычная пластиковая сетка, которая задерживает крупную пыль (например, шерсть животных, пух и т. д.). Эту сетку нужно чистить 1 раз в месяц.
Система фильтров, состоящая из угольного, антибактериального, электростатического фильтров. В зависимости от модели кондиционера, некоторых фильтров может не быть вообще.

Вентилятор для циркуляции чистого воздуха в помещении — холодного или подогретого.
Испаритель. Представляет собой радиатор, куда попадает ледяной хладагент. Этот радиатор сильно охлаждается фреоном, и вентилятор прогоняет через него воздух, который вмиг становится холодным.
Жалюзи регулировки направления потока воздуха.
Индикаторная панель показывает, в каком режиме работает кондиционер.
Плата управления. На ней находятся центральный процессор и блок электроники.
Штуцерные соединения — к ним подключаются трубы соединения внутреннего и наружного блоков.

Схема кондиционера проста и логична, но некоторым пользователям непонятно, для чего нужно два блока? Ведь можно брать теплый воздух из помещения и прогонять его через кондиционер, охлаждая его. Но не все так просто: нельзя произвести холод, не производя тепло. А тепло нужно отвести наружу. Для этой цели идеально подходит двухблочная система. Есть также и другие системы, например одноблочные. Там тепло отводится наружу по специальному воздуховоду, выведенному за пределы квартиры.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, можно рассмотреть более подробно схему работы данной системы. Итак, при активации режима охлаждения с пульта управления в системе включается компрессор. Он нагнетает давление и гонит газ через радиатор. Пройдя радиатор (в наружном блоке), газ становится жидким и горячим (если помните, при конденсации он выделяет теплоту).

Теперь горячий жидкий фреон (который до радиатора был газом) поступает на где давление фреона понижается. В результате этого происходит испарение фреона, и на испаритель поступает газожидкостная холодная смесь (фреон становится холодным при испарении). Испаритель охлаждается, и вентилятор сдувает с него холод в помещение. Затем газообразный фреон снова попадает в конденсатор, и на этом этапе круг замыкается.

Эта принципиальная схема кондиционера справедлива для всех типов. Вне зависимости от модели, мощности и функционала системы все кондиционеры построены именно по такому принципу, включая автомобильные, промышленные и бытовые.

Подключение кондиционера

Схема установки кондиционера проста, а вот сама установка достаточно сложна. Произвести ее могут только специалисты, у которых есть соответствующее оборудование. Вся сложность заключается в монтаже наружного блока и закачке фреона внутрь. Также требуется проделать огромную дыру в стене, а если дом панельный, то сложность работ возрастает.

Что касается подключения к электросети, то достаточно просто подсоединить внутренний блок устройства к розетке, не более того. А вот схема подключения кондиционера по питанию — это документ, в котором отображено расположение различных компонентов и информация для сервисных центров. Он в большей степени интересует инженеров, которые занимаются ремонтом и подключением техники. В контексте этой статьи нельзя привести единую схему подключения кондиционера, так как она для различных моделей может быть разной.

Соединение блоков

После того как были установлены внешний и внутренний блоки кондиционера, их необходимо соединить между собой. Делается это с помощью медного четырехжильного кабеля. Жилы должны иметь сечение не менее 2,5 мм 2 . Схема подключения кондиционера, которая идет вместе с самим устройством, является в некоторой степени инструкцией. Обычно соединительный кабель прокладывается вместе с фреоновой магистралью, хотя его можно проложить и в отдельной пластиковой коробке.

Подключение по выделенной линии

После соединения двух блоков между собой необходимо подключить внутренний блок к сети. Можно использовать ближайшую розетку, однако, учитывая довольно высокую мощность установки, специалисты рекомендуют выделять для нее отдельную линию питания, которая будет идти непосредственно до счетчика. Это позволит снять большую нагрузку с общей линии электросистемы квартиры. Прокладка кабеля до щитка может быть произведена по специальной штробной канавке или в пластиковом коробе. Не оставляйте провод открытым.

Щиток, в который будет заходить линия питания кондиционера (и общая линия электросистемы квартиры), должен быть заземлен. При этом питание кабеля должно быть подключено через автомат определенной мощности. Она рассчитывается по специальной формуле: мощность кондиционера, деленная на напряжение (220 или 230 В). К полученному значению нужно прибавить 30 % для запаса по мощности.

Подключение к общей системе электропитания квартиры

Подключение устройства к обычной розетке, которая принадлежит общей линии питания, возможно только в том случае, если ваш кондиционер не мощный и не создаст большую нагрузку на сеть.

При потребляемой мощности кондиционера 1 кВт и менее его можно подключать к обычной розетке. Обычно такую мощность имеют модели, предназначенные для охлаждения 20 квадратных метров.

М икропроцессорное управление сплит-системой осуществляется с пульта управления микропроцессором, который обычно устанавливается во внутреннем блоке. Микропроцессор позволяет выполнять следующие функции:

запоминания и воспроизведения после выключения и последующего включения системы всех установленных с пульта управления параметров;

задержки пуска компрессора на 3…6 мин после выключения системы;

контроля температуры испарителя внутреннего блока в режиме охлаждения. Когда температура испарителя будет ниже -1 °С, включается защита от обмерзания;

задержки защиты от обмерзания, которая не включается в течение первых 5 мин работы компрессора. Защита от обмерзания работает следующим образом — компрессор выключается, а вентилятор внутреннего блока работает с постоянной скоростью 5 мин, после этого, защита остается включенной до достижения заданного уровня температуры;

обеспечения автоматической продолжительности включения и стоянки компрессора: если компрессор работает непрерывно более 1 ч 45 мин, компрессор будет остановлен на 3 мин, затем включен, и цикл повторяется; то же самое происходит при температуре в помещении 26 °С в течение 1 ч 45 мин и при частоте вращения вентилятора «низкая», «средняя» в течение 1 ч 45 мин; в режиме осушения при температуре выше 23 °С и включенном термостате компрессор работает 8 мин и 3 мин стоит, при выключенном термостате 1 мин работает и 4 мин стоит; при температуре ниже 23 °С и включенном термостате компрессор работает в течение 2 мин с последующей остановкой на 3 мин, при выключенном термостате 1 мин работает и 4 мин стоит;

З ащита по высокому давлению в режиме обогрева осуществляется по показаниям термистора внутреннего блока. При температуре внутреннего блока 50… 52 °С наружный вентилятор выключается, а при температуре 46. .. 48 °С включается.

При выключенном наружном вентиляторе режим оттаивания теплообменника наружного блока не включается.

Оттаивание теплообменника наружного блока контролируется терми-стором, установленным на теплообменнике.

Оттаивание начинается при достижении следующих условий: в режиме обогрева система проработала 40 мин; температура теплообменника достигла значения ниже -3 °С; с момента отключения защиты по высокому давлению прошло менее 4 мин 15 с.

Оттаивание прекращается при достижении температуры на термисторе 3,1 °С или если длительность оттаивания превысила 10 мин.

Четырехходовой клапан устанавливается в нужное положение за 5 с до запуска компрессора.

Электродвигатель вентилятора внутреннего блока оснащается датчиком частоты вращения. Сигнал от датчика поступает на микропроцессор. Сравнивая текущую частоту с заданной, микропроцессор корректирует токи таким образом, чтобы частота приближалась к заданному уровню плавно. Благодаря этому снижается уровень шумов при переходе от одного режима к другому. Если сигнал обратной связи по частоте вращения не поступает в течение 12 с, электродвигатель вентилятора считается заблокированным. Вентилятор выключается и снова включается через 3 мин.

Привод жалюзи обычно оборудуется шаговым двигателем, приводящим в движение жалюзи. Направление движения, скорость и угол наклона регулируются микропроцессором в зависимости от температуры в помещении.

Исправность большинства бытовых кондиционеров контролируется световыми сигналами (мигание индикаторной лампочки). Если она не мигает при нажатии аварийного выключателя, необходимо проверить плату управления. Набор световых сигналов может быть разный, для их идентификации необходимо использовать сервисную инструкцию, но примерный перечень миганий индикаторной лампочки вследствие определенных неисправностей может быть следующим:

мигает один раз — неисправны соединения внутреннего и внешнего блоков;

мигает два раза — термистор комнатной температуры и термис-тор внутреннего блока;

мигает три раза — мотор вентилятора внутреннего блока;

мигает пять раз — схема питания наружного блока;

мигает шесть раз — термистор внешнего блока;

мигает семь раз — плата управления наружного блока;

мигает десять раз — дренажная система.

При покупке комнатного кондиционера очень важно правильно подойти к выбору технических характеристик и ответственно отнестись к установке. По статистике наибольшая часть поломок кондиционеров происходит из-за их неправильной и неквалифицированной установки. Правильная последовательность подключения электрической схемы кондиционера — это залог его качественной и долговременной работоспособности. Если кондиционер все же установлен неправильно, то впоследствии могут проявиться следующие отрицательные характеристики: протекание конденсата внутрь помещения, утечка фреона и др.

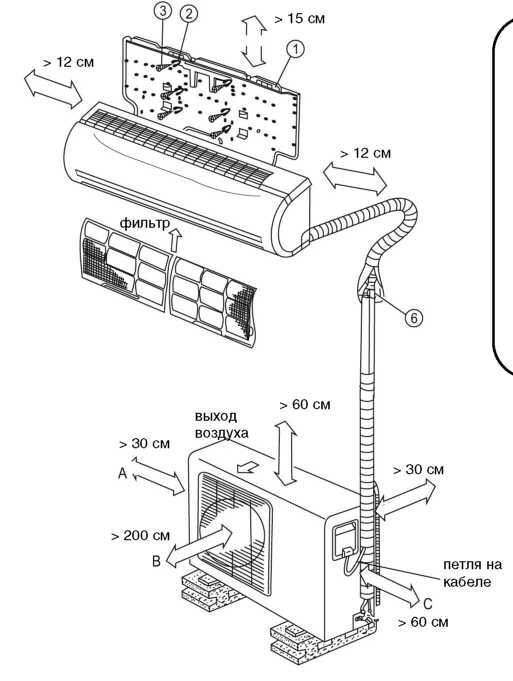

Существует два вида установки кондиционеров в помещениях: стандартная и нестандартная. Стандартная установка — самая распространенная, установка кондиционера недалеко от окна, так как компрессор располагается на улице. Возможно, выполнение установки в комнатах с выполненным ремонтом. Такая установка не является дорогостоящей и не занимает много времени.
Нестандартная установка кондиционера достаточно дорогостоящая и кропотливая работа, которую рекомендуется производить только в процессе ремонта помещения, так как она предполагает штробление стен.

Несмотря на то, какой вариант установки Вы выберите, во избежание всех негативных последствий, перед началом монтажа кондиционера и креплений, стоит выяснить важные моменты. Например, такие как схема внешнего соединения и электрическая схема, система электрообеспечения устройства, расположение вводных приспособлений, поперечное сечение проводов и будущие трассы кабелей, выяснить характеристику стены, задействованные для трассы электропроводки. Электрическая схема кондиционера должна соответствовать правилам устройства электроустановок и нормативным документам. Немаловажно участие профессиональной команды специалистов с необходимым оборудованием.

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами.

При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.
