Кирпичная печь в баню с баком для воды своими руками: самая эффективная

Микроклимат в парной и моечной комнате банного комплекса зависит от вида печки, которая его отапливает. Владельцы сооружают кирпичную печь в баню с баком для воды своими руками, чтобы одновременно обеспечивать комфортные условия и подогревать жидкость. Очаг тепла выполняют с дымоходом или без него, а емкость для воды располагают сверху или снизу от топки.

Содержание

1. Достоинства кирпичной печи
2. Виды топки
3. Виды кирпичных каменок
4. Необходимые инструменты для работы
5. Советы по выбору материалов
6. Огнеупорный кирпич
7. Керамический кирпич
8. Цемент
9. Глина
10. Песок
11. Вода
12. Камни для каменки
13. Кладка печи
14. Фундамент
15. Кладка основания
16. Подготовка глины
17. Кладка зольника и топки
18. Кладка ходов каменки и установка бака для воды
19. Дымоход
20. Штукатурка
21. Основные требования безопасности
22. Способы повышения КПД

Достоинства кирпичной печи

Кирпичная печь обогревает большие пространства

Керамические камни долго отдают тепло, что нельзя сказать о металлическом агрегате. В итоге получается качественный пар.

Кирпичное сооружение отличается достаточно большой мощностью, из-за чего обогреваются значительные пространства.

Печи имеют высокий индекс пожарной безопасности.

Виды топки

Для закладки выбирают торф, дрова, уголь. В кирпичные печи встраивают электрические тэны, приборы слежения за режимами. Есть варианты, которые одновременно используют 2 вида отопительного материала.

Различают очаги с отоплением, в зависимости от вида организации отвода дыма:

• по-черному;
• по-серому;
• по-белому.

Уникальные маленькие бани, не имеющие трубы, топят по-черному

По-черному топят уникальные маленькие баньки, которые имеют низкий потолок, чтобы быстрее протопить. Моечная камера отсутствует, все мытье происходит в парилке с лежанкой и лавкой для сидения. Печь для такой бани не имеет трубы, а продукты сгорания выводятся через небольшое оконце в парилке. Иногда делают несколько отверстий сечением 10 см, которые перекрывают для регулировки. Над очагом выполняют кирпичное перекрытие для предупреждения пожара.

В варианте по-серому устраивают классическую паровую каменку в бане. Дым подается в область чердака, затем выводится за пределы строения через слуховые отверстия. Нагревается помещение быстро, но сажа регулярно откладывается на камнях.

В банях с отоплением по-белому топку каменки отделяют от паровой насадки металлической крышкой, поэтому получается закрытый очаг. Перегородку убирают после полного прогорания топлива. Печь может функционировать в постоянном режиме, если регулярно подкладывать топливо.

Предпочтительно брать дрова, т. к. их горение легче контролировать по сравнению с углем.

Виды кирпичных каменок

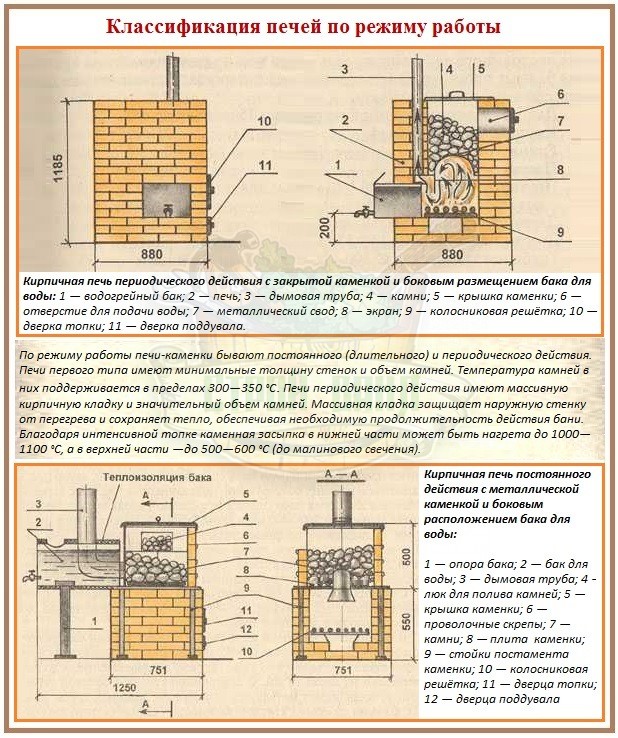

Каменка с баком периодического действия

Любая каменка имеет топливник с колосниками. Под решеткой ставят зольник для сбора отходов и подачи свежего воздуха при открывании поддувальной дверцы. Печи бывают постоянного и периодического действия, в них встраивают емкость для нагрева воды.

• Постоянного действия. Сооружение оснащено тонкими стенками и малым количеством камней. Поддерживает +300 — +350°С, в таких печах есть автоматика для контроля и координации нагрева. Используют жидкое, твердое, газовое топливо, электричество. Для бани ставят электрический нагреватель с железной коробкой сверху, куда накладывают камни.
• Периодического действия. Простую печь для бани своими руками из кирпича лучше построить в семейных банях с небольшими по времени процессами. Экономная каменка нагревает проходящий дым в нижнем слое до +1000°С, а в верхнем — +600°С. При таком режиме сажа на стенках сгорает. Очаги периодического действия топят перед банной процедурой, после этого дрова не кладут. Раскаленные булыжники дают сухой пар хорошего качества.

Компактные устройства используют дрова, уголь, брикеты. В результате получается очень горячий пар, а температура в парной камере бани достигает +140°С.

Особенность в том, что вторичные газы поступают в верхнюю полость камеры через щели, а дым по каналам выходит через отверстие впереди. Боковые стенки делают двойными, между оболочками ходит раскаленный воздух.

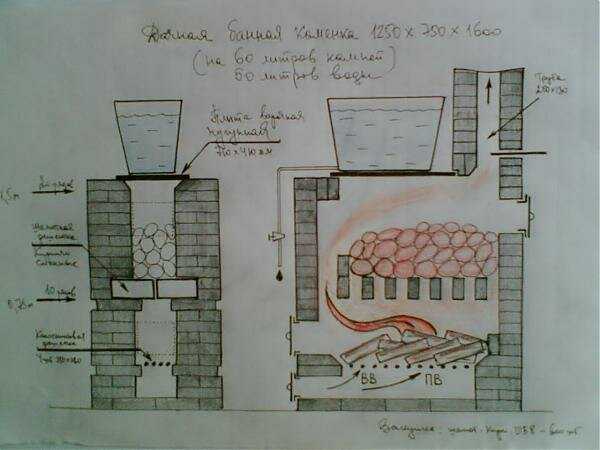

Мини-печка с закрытой каменкой и баком для воды

В малогабаритном устройстве объем для бака и камней составляет по 40 л, при этом в банной печи с открытой каменкой из кирпича водогрейную емкость ставят рядом с камнями. Скорость подогрева регулируют асбестовой прокладкой между ними.

В нижний пласт камней укладывают стальные элементы для быстрого нагрева. В плите предусмотрена чугунная плита 47 х 20 см толщиной 10 мм.

Чтобы отдельно не устанавливать водонагреватель, используют тепло печи для подогрева жидкости. Бак можно располагать внизу или вверху конструкции.

• Вверху печки канал подъема дыма нужно сложить в виде зигзага, чтобы увеличить время контакта разогретого воздуха с кладкой. Завихрения от выступающих кирпичей обеспечивают теплоотдачу. Заслонку ставят верху подъемного канала, а емкость и камни накрывают легкой крышкой из листовой стали.
• В устройстве с баком снизу топка имеет большую длину, также увеличен объем камеры для укладки камней. Внизу есть заслонка для растопки. Нижнее расположение котла удобно при заливке воды и отборе ее после нагревания. Скорость подогрева самая эффективная, т. к. торец бака соприкасается с топкой, остальные три стороны контактируют с горячим воздухом.

Можно осуществить кладку банной печи своими руками просто и практично без водонагревателя. Отводной дымоход пропускают сквозь каменную задвижку. Поддон для элементов нагрева выполняют в виде емкости со стенками под наклоном, которые нагреваются от регулярно циркулирующего нагретого воздуха. Все внимание уделяется подогреву камней.

Необходимые инструменты для работы

Для кладки кирпича применяют молоток кирку, кельму, простой молоток.

Другие инструменты:

• расшивка швов, уровень, отвес;
• рулетка, шнур, угольник;
• деревянная порядовка с делениями, терка, правило.

Для раствора понадобится емкость, лопаты, ведра.

Советы по выбору материалов

Основным материалом является полнотелый кирпич. Нельзя использовать облегченные элементы с пустотами внутри. Не годятся силикатные кирпичи, т. к. сложенные из них конструкции впитывают влагу и пары, поэтому быстро разрушаются. Бывшие в употреблении кирпичи тщательно очищают от сажи и раствора, проверяют целостность.

Огнеупорный кирпич

Материал применяют в виде внутренней обшивки топок, дымоходов, каминов. Элементы изолируют стенки от пламени, т. к. образуют защитный слой от раскаленного топлива.

Огнеупорный кирпич выдерживает нагревание до +1000°С без потери первоначальных свойств, противостоит многоразовому накаливанию-охлаждению, имеет низкую проводимость тепла.

Керамический кирпич

Керамический кирпич

Получают переработкой глины и обжигом сырцовых элементов в печах. Используют для кладки основного тела печи, дымоходов. Для наружного слоя применяют лицевой кирпич с улучшенными декоративными качествами.

По прочности делят на марки от М100 до М300, число после литеры обозначает, сколько килограмм выдерживает 1 см².

Цемент

Цементно-песчаную массу не применяют для кладки печи, ее используют для приготовления основания под печь, добавляя в массу щебень. Готовят такой раствор малыми порциями, чтобы уложить его в монтажное положение до схватывания.

Глина

В раствор добавляют песок и готовят смесь в концентрации 1:1 или 1:2, состав принимают по жирности глины. Замачивают ее за 24 часа до начала перемешивания, чтобы получить смесь консистенции жидкой сметаны.

Массу цедят через сито, дополняют песком, перемешивают до однородности. Хороший раствор не липнет к лопате, не имеет комков.

Песок

Используют строительный и шамотный песок. Второй вид применяют для кладки топки, т. к. материал получают измельчением шамотного кирпича.

Для раствора песок чистят от травы, гравия, корней, затем просеивают сквозь сито. Мелкие крупинки дадут тонкий шов при установке кирпичей. Количество песка определяют по жирности глины.

Вода

Нельзя брать воду с содержанием ила, она должна быть слабоминерализованной и чистой. Много минеральных веществ в воде ведут к тому, что после высыхания кладки выступят пятна. Такие разводы трудно удалить штукатуркой. Лучше всего использовать воду, собранную после дождя.

Камни для каменки

Первые попавшиеся элементы не подойдут. Сырье для сауны должно быть термостойким, с высокой плотностью и хорошей теплоотдачей. Дровяные печи оснащают камнями 7 – 14 мм, а электрические — 5 – 8 мм.

Для каменки используют морскую и речную гальку, базальт, вулканит, талькохлорит, жадеит, белый кварц и малиновый кварцит.

Кладка печи

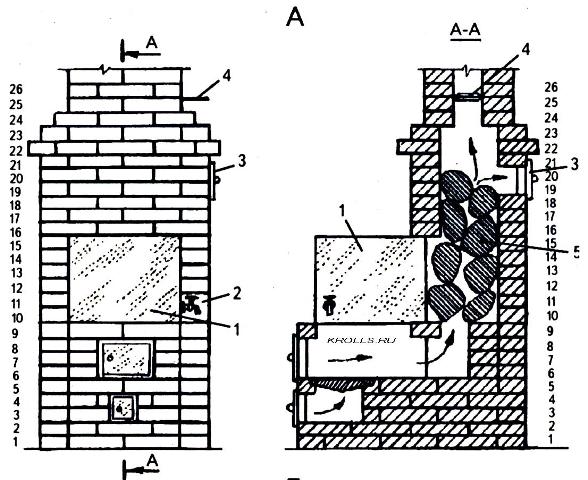

Печь-каменка с баком для воды

Перед началом делают правильный проект печи для бани своими руками из кирпича, чертежи которой можно взять из интернета. Обязательно делают разрез и пошаговый план каждого ряда. При кладке проверяют прямоугольность, горизонтальность, вертикальность, по инструкции соблюдают правило перевязки элементов.

Ставят печь у стены, где проходят дымовые каналы. Возле наружной стены с окнами отопительный агрегат не выкладывают, чтобы не закрывать поступление света.  Подготовка заключается в нанесении разметки на полу, выкапывании ямы под основание печи.

Фундамент

Кирпичная печка отличается массивностью и большим весом, поэтому строят фундамент. Основание заглубляют в почву не меньше 0,5 м, чтобы конструкция не наклонялась и не проседала при увлажнении и замерзании земли.

Размер фундамента больше печи на 10 см с каждой стороны. Между фундаментами печки и несущей стены дома оставляют зазор не менее 5 см, который заделывают песком.

Выбирают бутобетонную или бетонную основу, в сухой почве кладут из керамического кирпича на цементно-песчаном растворе. Поверхность фундамента равняют аналогичным раствором, покрывают рулонной изоляцией в 2–3 слоя на мастике.

Кладка основания

Основание печи

Прокладывают асбестовый лист на растворе из глины, сверху устанавливают металл. Первый ряд кладут насухо, проверяют размеры и расположение швов. После этого кирпичи ставят на раствор, сначала угловые, затем по шнурку — рядовые элементы. Толщина стены (в ¼, ½, 1 кирпич) зависти от конструкции печки.

Подготовка глины

Лучше подходит перемерзлая глина, которая зиму была под открытым небом. Глину предварительно размачивают в дождевой воде, срок — 2–3 суток. Для этого используют ящики из дерева, оббитые внутри железом.

Для кирпичей берут песчано-глиняный раствор, для штукатурки применяют эту же смесь с добавлением извести.

Кладка зольника и топки

Решетка располагается ниже дверцы

Размеры камеры выбирают в зависимости от кубатуры одной загрузки топлива. Топка соединяется с зольником колосниками. Решетку ставят ниже дверки, чтобы не выпадали горящие элементы при открывании.

Топливник делают с наклонными стенками, чтобы зола скатывалась по ним в поддувало. Между металлом и кирпичом делают промежуток 5 мм, чтобы топка не разрушилась при разном расширении материалов.

Кладка ходов каменки и установка бака для воды

Ряды кладут точно по чертежам порядовки, чтобы получить проходимые для дыма ходы. Газы могут пойти внутрь помещения, если не найдут выхода при ошибочном расположении прохода или тупике.

Котел устанавливают в соответствии с конструкцией, при внутреннем варианте используют двухслойную кладку, чтобы повысить теплоотдачу.

Дымоход

Дымоход из сэндвич-трубы

Используют внутренние каналы в стене или монтируют сэндвич-трубы с раструбными соединениями. Первый элемент стыкуют с выходом печного дымохода, остальные крепят хомутами к стенам.

В перекрытии делают отверстие так, чтобы труба не касалась деревянных конструкций. На дымоход надевают гильзу со слоем теплоизоляции. К кровле фиксируют, прикрывая место стыка юбкой из прорезиненного материала.

Штукатурка

Слой наносят толщиной около 15 мм. Перед работой печку протапливают, чтобы ускорить время высыхания. Поверхность смачивают водой, наносят всплошную первый пласт. Дожидаются схватывания, накладывают второй слой. Площадь затирают штукатурной теркой, чтобы выглядела ровной. После высыхания белят известью.

Протапливать первый раз можно, когда конструкция полностью высохнет. Для этого оставляют открытыми вьюшки, дверки поддувала, топочной камеры на неделю, чтобы усилить циркуляцию свежих потоков внутри всех ходов. Если печь не высохла, внутри появятся трещины при нагревании.

Основные требования безопасности

Правильное отбивание кирпича

Кирпич отбивают киркой в направлении от себя, ставя его на ребро. Инструмент должен быть прочно насажен на рукоять (расклинен) и прикреплен гвоздем или саморезом. Ручки не должны иметь заусениц, сколов.

Подмости, настилы нужно надежно соединять, чтобы были устойчивыми. Материалы для раствора процеживают, чтобы удалить небольшие куски стекла, острые камни.

Способы повышения КПД

Функциональность печки можно повысить, если держать ее в исправном состоянии, регулярно очищать от нагара. Правильно выбирают топливо, чаще для кирпичных каменок применяют сухие дрова. Используют правильный режим сжигания.

При проектировании закладывают эффективный способ передачи тепла от топочной камеры к водогрейному котлу, нагревательным камням, чтобы энергия не терялась на длинных переходах в кладке.

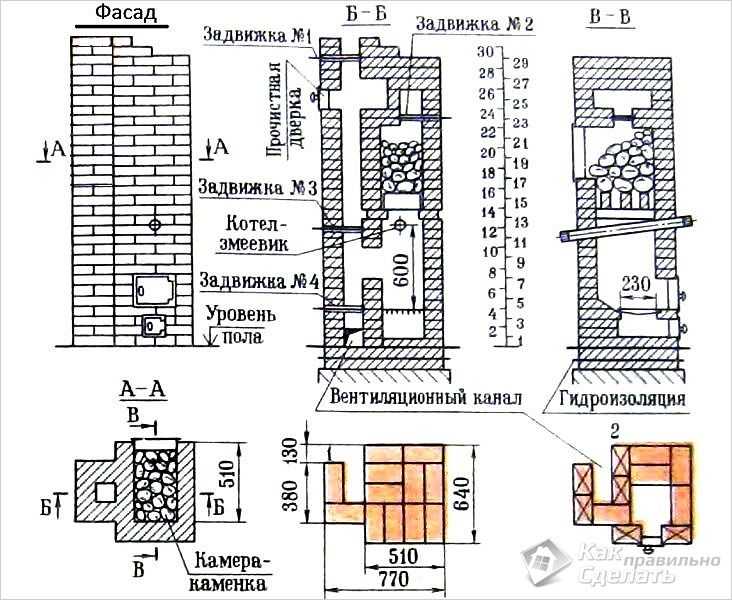

Проекты кирпичной печи для бани с баком для воды

Баня издревле была местом отдыха и релаксации славянских народов. Построить банную печь в наши дни своими руками не так уж и сложно. Все что вам необходимо – это четко следовать инструкциям и подготовить качественный материал для постройки банной печи.

Наиболее популярным и массовым проектом кирпичной печи для бани считается – печь с установленным внутрь баком для воды. Проектов кирпичных печей для бани великое множество, здесь можно выделить два главных различия – баня по-черному, и баня по белому. Баня по-черному распространена лишь в сельской местности, и не целесообразна в современных условиях жизни. Остановимся подробнее на бане по белому.

Первичная подготовка

Первым действием вам необходимо подготовить фундамент для вашей печи. Вторым шагом – определиться с размерами. Размер должен зависеть от размера парной комнаты. Чем больше парная, тем больше должна быть площадь нагрева печи. Третьим шагом определите место положения для вашей печки. Практика показывает, что наиболее удачным расположением, является расположение печи напротив полок или лежаков в парной. В противном случае расстояние от печки до человека не должно быть меньше 30-40 см.

После выбора места приступаем к постройке вашей печки. Для более комфортной и быстрой постройки многие используют стандартные размеры печей (3,4*4 либо 4*5 кирпичей). Повторимся, что размеры должны соответствовать нагреваемой площади, в противном случае топка будет занимать много времени и сжигаемого топлива.

Следует предусмотреть и вывод дымохода через крышу. Деревянные элементы не должны соприкасаться с дымоходом. В противном случае возможно самовозгорание и пожар. Не стоит забывать и о защите пола от выпадения уголков во время топки или загрузки горючего материала в топку. Постелите на пол не большой металлический лист во избежание порчи напольного покрытия.

Выбор материалов

Выбирая материалы для строительства банной печи, будьте внимательны и осторожны. Не стоит экономить на не качественном кирпиче или растворе. Для кладки печи подходит огнеупорный кирпич или специальный кирпич из шамотной глины. Стоит он дороже, но и прослужит дольше.

Раствор для кладки изготавливается в большинстве случаев из глины. Для продления срока службы кладки необходимо подобрать глину приблизительно той, из которой изготовлен ваш кирпич. В этом случае показатели расширения при нагреве и остывании кирпича и раствора будут предельно одинаковыми. К глине необходимо добавить не большое количество просеянного и чистого песка. Залить все чистой, и по возможности, не минерализованной водой.

При выборе кирпича возьмите с собой небольшой молоток. Необходимо перед покупкой проверить качество кирпича, для этого делаем следующее:

• Не сильно постучите молотком по кирпичу. Если молоток не проваливается в кирпич, а отскакивает и дает звонкий звук, то данный кирпич не имеет внутренних трещин и дефектов.
• Обратите внимание на внешний вид кирпича. Он должен быть однотонным, без видимой пленки (слюда) и подходить размерами к стандартам (25*12*6,5 см). Допускаются не большие отклонения (в размере 2мм), а так же наличие нитевидных трещин.
• Приобретите один кирпич и произведите «краш-тест», попросту разломав кирпич на две половины вашим молотком. Внутри кирпич не должен включать в себя сторонние элементы и быть ровного однотонного цвета. Более темная середина свидетельствует о нарушение технологии обжига и наличии брака.

Подготовка раствора

После покупки необходимого кирпича следует разобраться с необходимым раствором для кладки печи. Раствор для кладки кирпичей должен быть средней жирности. Для этого замешиваем глину с водой и оставляем ее на сутки. После этого необходимо повторно размешать глину, удаляя (размешивая) все оставшиеся комочки. При получении однородной массы вносится песок. Не добавляйте слишком много песка, раствор получится тощим. На практике на ведро воды в среднем уходит 1кг песка.

Нехватка или изобилие песка приведет к дальнейшему разрушение нашей конструкции. Поэтому на этапе подготовки раствора следует серьезно отнестись, к получению необходимой по концентрации количества песка.

Определить жирность раствора можно следующим образом. Из приготовленного раствора скатайте не большой шарик (с размером с яблоко). Положите его на твердую и ровную поверхность. Надавите сверху на шар плоскостью (можно любой дощечкой) до появления трещин. И далее получаем результат:

1. Шар развалился без образования видимых трещин – не жирный раствор.
2. Появились большие трещины (больше радиуса шара) – такой раствор слишком жирный.
3. Появились небольшие трещины (не более 0,2 от диаметра) – данный раствор подходит по жирности для кладки нашей пески.

Сушка и ввод в эксплуатацию

Важным пунктом является сушка, построенная вами печи. Ни в коем случае нельзя сразу топить печку. Необходимо дать просохнуть кладке печи. На это может потребоваться неделя. Только после предварительной сушки можно приступить к небольшому прогреву печи.

Начать топить небольшими количествами дров по 10-20 минут в сутки. Выделение конденсата свидетельствует о процессе сушки печи. В противном случае печь может не только повести, но привести к образованию больших трещин в кладке и дальнейшему разрушению вашей конструкции. После прекращения выделения конденсата можно приступить к полноценному использованию печи.

По желанию можно отделать наружную сторону печи. Облицовочная плитка – универсальный и не дорогой материал для данной работы. А если вы хотите получить печь в древнерусском стиле, тогда используйте облицовку изразцами.
