Способы прокладки открытой проводки | Блог Ангстрем

579 Просмотров ,

Прокладка проводки открытым способом иногда диктуется особенностями дома, иногда же это дизайнерский прием. В любом случае важно, чтобы такой способ прокладки проводов был безопасен при долгой эксплуатации.

Согласно СНиПам, безопасных способов прокладки открытой проводки существует всего два:
● витой провод закрепляется на стене;
● электропровода помещаются в кабель-канал или в специальный отсек внутренней части плинтуса.


Зачем прокладывать проводку открытым способом

Закрытый способ проводки предполагает создание каналов в толще стен, помещение в них электропроводов и их последующая маскировка. Однако такой способ не используется в следующих случаях:
● в деревянном доме, т.
к. размещение проводки внутри стен создает пожароопасную ситуацию;
● при необходимости провести силовой кабель по тонкой межкомнатной перегородке;
● если новая токоподводящая линия прокладывается после завершения косметического ремонта;
● если интерьер оформляется в стиле лофт, техно, индастриал, а также кантри или ретро.

У такого способа есть свои плюсы
● если потребуется подключить новые энергопотребляющие приборы, не придется портить финишную отделку стен;
● облегчается обслуживание и ремонт электропроводки;
● правильно и аккуратно проложенная, она выглядит эстетично и может играть роль интересного дизайнерского приема.

Прокладка проводки витым проводом

Такой способ прокладки электропроводов наиболее декоративен. Именно он применяется в качестве эффектного стилистического приема при оформлении лофт- и ретро-интерьеров.

В специализированных магазинах несложно найти выразительные элементы для создания дизайнерской открытой проводки:

● витой двух- и трехжильный провод;
● аккуратные изоляторы из керамики и ролики;
● выключатели и розетки, выполненные в различных стилях.

Среди производителей такой продукции можно выделить компании
● испанскую Garby;
● итальянскую Gambarelli;
● российско-испанскую  Villaris.

Прокладывать витой провод можно несколькими способами.
На скобах. Это скорее утилитарный, чем эстетичный вариант. Он несложен в монтаже: провод с двойной или тройной изоляцией крепится к стене на металлические скобы.

С кабелем в виде трубки. Этот способ подойдет для подсобных и технических помещений, в некоторых случаях он применим и для техно-интерьеров.  Провода помещаются внутрь трубки, которая выполняет роль дополнительной защиты и изоляции. Выполняется такой канал из ПВХ или металла: стали, меди. Трубка крепится к поверхности стены или потолка на пластиковые скобы или монтажные полосы из металла.



На керамические ролики. Этот способ выглядит наиболее эффектно, однако он потребует большей аккуратности и соблюдения ряда правил:
○ ролики размещают на расстоянии 40-50 мм от края розетки, выключателя или распределительной коробки;
○ шаг расположения роликов при вертикальной прокладке провода — не более 500 мм, при горизонтальной — не более 450 мм;
○ для оформления поворота провода устанавливают два изолятора под углом.
○ следует избегать излишнего натяжения проводов.

Можно также использовать комбинированный способ прокладки: вертикальные части проводки оставить открытыми, а горизонтальные размещать вдоль плинтусов или под потолком и помещать в короб.

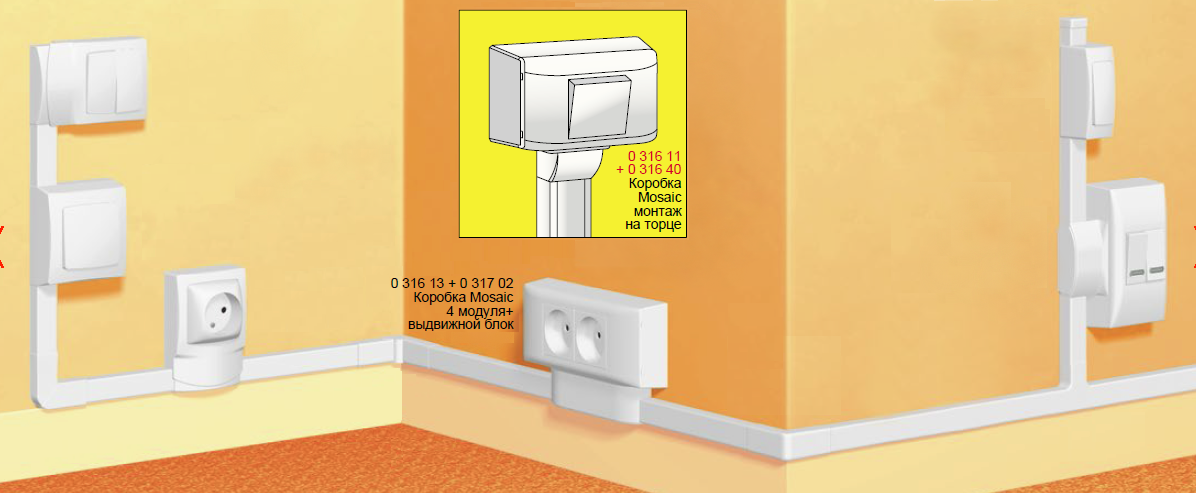

Прокладка электропроводки в кабель-каналах

Кабель-канал — удобный, эстетичный и безопасный способ скрыть электрические провода. При его использовании обнаруживается немало плюсов:
● монтаж легко осуществить;
● электрические провода легко контролировать и обслуживать, доступ к ним всегда открыт;
● можно быстро подключить новый источник энергопотребления;
● оформление выглядит аккуратно, можно подобрать цвет кабель-канала в соответствии с тональностью интерьера.

Сечение кабель-канала определяют в зависимости от толщины проводов, которые в него помещают. Между ними и пластиковым корпусом должно оставаться пространство.

Составить список необходимых монтажных элементов поможет план квартиры или дома со схемой электропроводки. Он позволит определиться с нужным количеством наружных и внутренних углов, торцевых заглушек, тройников и переходников.

На стены кабель-каналы монтируют различными способами: при помощи шурупов, саморезов или термоклея.

Выбор электропроводки в зависимости от характера помещения

От чего зависит выбор электропроводки — общая информация

Чтобы выбрать правильно материал  и сечение токонесущей жилы кабеля, например, медь или алюминий, нужно предварительно провести точные расчеты, где будет учтена необходимая нагрузка, мощность, показатели допустимого тока и напряжения, длина линии, а также и другие менее важные факторы. В результате вы сможете избежать различных негативных последствий, Таких, как сильный перегрев провода, разрушение цепи и возгорание электропроводки и самого помещения. Конечно же, материал жил и их сечение, это не единственный показатель, который оказывает значительное влияние на выбор марки кабеля и дальнейший способ прокладки. Ведь в учет идут и такие факторы, как условия эксплуатации. Иногда именно этот фактор вносит коррективы в принятие решения. К примеру, если согласно всем электрическим характеристикам, было достаточно кабеля типа ШВВП или ПВС с сечением 2,5 мм2, но выяснилось, что кабель будет эксплуатироваться в каких-то особых условиях (выше запланированных нормативных), то тогда кабель либо меняют, либо прокладывают, с применением некоторых «секретов», которые знают электрики, чтобы он работал нормально.

Рассмотрим, что включает в себя монтаж электропроводки, его виды и как характер помещения влияет на выбор типа электропроводки. Стоит отметить, что процесс монтажа электропроводки более сложен, чем кажется на первый взгляд. Этот процесс включает несколько этапов, в том числе и подготовительных. К примеру, перед тем как приступить непосредственно к электромонтажным работам, необходимо осмотреть сам объект и проанализировать соответствующие требования для энергоснабжения систем. После этого составляется предварительный и рабочий проект, где учитываются уже все нюансы и требования к будущей сети, нагрузки, необходимые устройства и материалы, нормативы, требования ПУЭ и правила безопасности.
Заключительным этапом подготовительных работ считается подбор материалов и инструментов. Это основные подготовительные мероприятия, которые могут расширяться, согласно сложности поставленной задачи.

Монтаж электропроводки — этапы

Далее начинается этап монтажа электропроводки и здесь нелишним будет вспомнить, какие же виды деятельности относят к понятию «монтаж электропроводки». Сюда относят:
1.    Устройство кабельных линий, которые несут провода или кабели (в том числе, крепеж опорных, несущих, защитных и других видов конструкций).
2.    Прокладка по кабельным линиям различного вида кабельно-проводниковой продукции, для передачи электроэнергии потребителю либо к устройствам.
3.    Подключение сети к электропитанию, подключение потребителя к подведенной линии электропередач.

Виды электропроводки

Электропроводку делят на два вида – наружную и внутреннюю. При этом наружная электропроводка прокладывается на улице (по стенам домов и зданий, между домами зданиями, по столбам и другим опорным конструкциям).


Внутренняя электропроводка подразумевает прокладку кабеля и провода внутри здания. Прокладка внутренней электропроводки может происходить несколькими способами. Такими как, открытый монтаж, где провод прокладывается непосредственно по стенам зданий или другим конструкциям (воздушные линии электропередач). Также используется и метод скрытого монтажа, где кабельная линия скрывается от глаз, располагаясь в фундаменте, на потолке, в полах или стенах с помощью штроб (каналов, которые выпиливаются в бетоне, кирпиче и т.п.), под штукатуркой, за панелями и обивочными листами, либо в коробах. Комбинированный монтаж подразумевает сочетание двух вышеописанных видов монтажа электропроводки, в зависимости от меняющихся условий прокладки. Он самый распространенный.

Типы помещений для прокладки электропроводки

Помещения могут быть сухими и отапливаемыми. При этом, если относительная влажность в таких помещениях не превышает 60 %, то разрешается любой вид проводки.
Также помещение может быть сухим и неотапливаемым, и влажным (имеется ввиду появление на короткий промежуток времени конденсата или пара), где показатели влажности составляют диапазон в 60-75 %. К примеру, кухня, лестничная клетка, склад. В данном случае скрытая проводка в изоляционных трубах недопустима.
Сырые и особо сырые помещения, где относительная влажность может достигать 100 %, а предметы, находящиеся в них покрываются слоем влаги и конденсатом, возможна как скрытая, так и открытая прокладка, но кабель защищают дополнительно. Это такие помещения, как теплицы, сараи, времянки, парники и так далее.
В помещениях, где много пыли, которая оседает на проводке, рекомендуется открытая и скрытая электропроводка, но присутствуют некоторые ограничения и защитные меры.

Если же необходимо провести электропроводку там, где присутствует повышенная химическая активность и влажность (места нахождения животных, к примеру), стоит также проконсультироваться со специалистами, так как в данном случае нужен индивидуальный подход и защитные меры.
Также особого подхода требуют и помещения с высокой пожароопасностью и взрывоопасностью. В данном случае речь идет не только  о способе прокладки, но и о выборе кабельной продукции. Рассмотрим данные вопросы ниже.

Тип помещения и вид электропроводки

— Сухие помещения.
Подразумевает два варианта проводки: открытую проводку, которую проводят по сгораемым и несгораемым поверхностям и конструкциям (трубы, ролики, изоляторы, короба и лотки, металлорукава гибкие), используется силовой бронированный кабель. Второй тип – скрытая проводка, когда прокладку кабеля проводят в трубах из стали или в изоляционной оболочке, в замкнутых кабель-каналах, которые предусматриваются строительными конструкциями зданий, в глухих коробах. В данном случае также используются специальные виды кабеля и провода.

— Влажные помещения.
Открытая проводка может быть проведена по поверхностям трудносгораемого и несгораемого типа, таким как изоляторы, ролики, трубы с изоляционной или стальной оболочкой, короба. Применяются специальные более защищенные виды кабеля и провода. Также открытая проводка может прокладываться и по сгораемым поверхностям: ролики, трубы, изоляторы, короба, лотки, гибкие металлорукава.
Скрытая проводка для влажного помещения происходит с применением труб (стальных или в изоляционном покрытии), глухих коробов, замкнутых каналов, что предусматривается конструкцией зданий и др.
— Сырые и особо сырые помещения.
Здесь открытая проводка прокладывается по поверхностям и конструкциям сгораемого и несгораемого типа: ролики, изоляторы, трубы (стальные или в защитной изоляционной оболочке). Рекомендуется использовать кабель типа ВБбШв или АВБбШВ. Скрытая проводка в сырых и очень сырых помещениях происходит с использованием труб из стали или с изоляционной и влагостойкой оболочкой.
— Пыльные помещения.
Открытый тип проводки кабеля рекомендуется прокладывать по трудносгораемым или несгораемым поверхностям либо конструкциям. Это короба, изоляторы, трубы (сталь, изоляционная оболочка). Кабель может быть проложен открыто и по сгораемой поверхности или конструкции с использование труб, коробов, а также специальных видов кабеля и провода (ВВГ, АВВГ). Скрытая проводка происходит, как правило, в трубах стальных или с наличием изоляционной оболочки, в коробах с применением специальных видов кабеля и провода.
— Помещения с высокой химически активной средой.
Проводка здесь может быть открытой, где для прокладки используется специальный защищенный вид кабеля и провода. Проводится по сгораемым и несгораемым поверхностям и элементам конструкций зданий с использованием труб из стали. Скрытый тип проводки в данном случае рекомендуется в стальных изолирующих трубах.

Автор: МЕГА КАБЕЛЬ

Как выбрать электропроводку: советы электриков

Приступая к капитальному ремонту квартиры в первую очередь необходимо позаботиться о замене проводов. Ведь все со временем изнашивается, приходит в негодность, провода не исключение. Они нуждаются в профилактическом осмотре, ремонте, если возникает необходимость, то и полной замене. Не стоит ждать, когда проводка самостоятельно выйдет из строя.



Причины повреждений электропроводки

Причин, повлекших за собой выход из строя проводки, может быть несколько, начиная с повреждения изолирующего слоя, жил, пропускающих через себя ток, до разрушения соединений в коробках распределения.



Короткому замыканию, перебоям с электричеством может способствовать чрезмерная нагрузка на провода в старых постройках. Когда дома строились, в обиходе жильцов кроме телевизора, холодильника, утюга и обычной стиральной машинки других электрических приборов не было.



Сейчас в каждой квартире мощная электрическая техника. К перечню электрических приборов добавились кондиционеры, компьютеры, нагреватели воды, микроволновые и кухонные плиты, фены, электрические инструменты и многое другое.



На такие нагрузки старая электропроводка не была рассчитана. Токовым нагрузкам современной технике необходимы провода сечением не менее 4 квадратных миллиметров. Еще одной причиной неисправности электрической проводки может стать ее неправильный монтаж и эксплуатация.



Типы электрических проводок

Назначение любой проводки, это доставка электрического тока до потребителя. Внутренний тип электропроводки устанавливается внутри помещений, наружный – монтируется по внешней стороне стен зданий.



Различают 2 типа электропроводки в квартирах: скрытую и открытую. Скрытая электропроводка укладывается в трубы, гибкие металлические рукава, каналы, короба, ниши конструкций из гипсокартона, бороздки, выдолбленные в стенах под замазку штукатуркой.



Положительные и отрицательные стороны скрытой проводки

Скрытая электрическая проводка не оказывает никакого влияния на интерьер квартиры, не мешает декору стен, оклейки их обоями, другим отделочным материалом. Она не представляет опасности для жителей квартир при неосторожном обращении, связанном с поражением током.



Скрытая проводка пожаробезопасна, так как не контактирует с воздухом. Ему доступ к проводам перекрывает слой штукатурки, который защищает проводку от ультрафиолета солнечных лучей, тем самым продляя срок ее службы. Вероятность механических повреждений скрытой проводки сводится к минимуму.



Но вместе с положительными сторонами прокладки проводов таким способом есть и отрицательные:

  • Она трудоемка в монтаже.
  • В случае неисправности, отыскать повреждение бывает очень сложно.
  • Не зная схемы расположения проводов, можно попасть гвоздем или сверлом в проводку задумав сделать крепеж в стене для установки спотов, бра, навесных полок.

Видимая часть скрытой проводки – это разъемы электрических сетей в виде розеток, выключателей тока, патронов для осветительных приборов, крышек распределительных коробов.



Плюсы и минусы открытой проводки

В случае с открытым методом проводки провода прокладываются не внутри стен, а по их наружной поверхности. Такой способ прокладки практиковался в постройках старых домов, в современном строительстве используется редко.



Если сравнивать время открытого и скрытого способа прокладки электрических проводов, то первый более быстрый и менее трудоемкий по сравнению с закрытым типом. Под открытый нет надобности штробить стены, нарушая их целостность.



Любители старинны могут использовать открытый способ проводки у себя в квартире, предварительно ознакомившись с правилами, применимыми к установке данного типа. Остальным рекомендуем использовать метод только в определенных случаях, связанных с незначительными расширениями передаточных линий.



Запрещается использовать открытую электропроводку:

  • в местах, где много влаги;
  • под трубами с конденсатом;
  • рядом с приборами, выделяющими тепло.

Под воздействием тепла плавится и пересыхает пластик кабельных каналов и защитная изоляция проводки. Попадание капель воды на электрический кабель с нарушенной защитой может привести к замыканию системы. Ведь электричество и вода не совместимы между собой. Часто от замыкания не спасают даже гофрированные трубы и кабельные каналы с нарушенной герметичностью.



При использовании трубопроводов для линий электропередач, необходимо пользоваться кабелями с дополнительной защитой. Защиту класса IP-68 должны иметь и выключатели с розетками, что несколько портит интерьер комнат.



Электропередающие линии при монтаже открытым способом должны быть цельными, без повреждений и соединений. Для соединения проводов предусмотрены специальные распределительные коробки.



При повышенной влажности помещений коробки должны быть укомплектованы прокладками. Для установки распределительных коробок используют места, не заставленные шкафами, кухонными мебельными и гостиными гарнитурами, другими предметами мебели, преграждающими к ним свободный доступ при необходимости.



Крепление проводников осуществляется при помощи пластмассовых скоб, подобранных в соответствии с диаметром кабелей. Они как бы охватывают его с двух сторон. Крепления распределяются на таком расстоянии, чтобы проводники оставались в натянутом состоянии, не провисая под собственным весом. Особенно это касается мест подсоединения к разъемам электрических сетей, патронам для освещения.



При горизонтальной прокладке проводов примерное расстояние между скобами составляет 40-70 сантиметров. Это зависит от изоляционного покрытия кабеля и количества слоев его защиты (брони). При вертикальной прокладке открытой электрической проводки примерное расстояние между скобами составляет 100 сантиметров.



Для монтажа открытой проводки обычными тонкими проводниками предусмотрены несколько другие интервалы: для горизонтального закрепления – 25 см, для вертикального – 40 см. Перед подсоединением к любому из электрических элементов расстояние к фиксатору сокращается до 10 сантиметров.

Новые стандарты расположения выключателей относительно пола составляют 60 сантиметров, розеток – 20 сантиметров. Согласно старым стандартам, расстояние от пола составляло для выключателей 150 см, розеток – 60 см.

Под каждую квартиру разработаны нормативы, определяющие количество розеток, разрешенных к установке. Все зависит от наличия электрических приборов и их мощности. В санузлах наличие розеток не предусмотрено. В кухне они должны находиться от плиты на расстоянии не менее 50 сантиметров.



Не допустимо резкое сгибание проводов, радиус поворота должен начинаться от 8 сантиметров. Старайтесь все изгибы оформлять распределительными коробками. Если возникает необходимость протяжки провода с одной комнаты в другую через отверстие в стене, то разумнее в отверстие сначала вставить отрезок трубы, только затем через нее провести электрический провод. Не должны закрывать доступ к электрической проводке и ее составляющим открытые двери.

Это касается и пересечения электрической проводки с любыми неэлектрическими трубопроводами. Они не должны соприкасаться друг с другом. Расстояние между ними должно быть минимум 3-5 сантиметров. В местах соприкосновения провода с трубопроводом лучше его вставить в обрезок трубы из пластика.



Любая проводка открытая или скрытая начинается с составления чертежей с учетом подпитки от напряжения в 220 вольт, используемого в квартирах для бытовых нужд. В частных домах разрешена подпитка от напряжения в 380 вольт с обязательным заземлением.

Любая другая прокладка проводки кроме горизонтальной и вертикальной, неважно проходит она по стенам или потолку, запрещена законом и техникой безопасности. На чертеже четко должно быть указано расположение проводов, прочерчены все их направления, места размещения розеток, выключателей, распределительных коробок, прочих электрических приборов.



Выбор кабеля для внешней проводки

Выбирая кабель для внешней проводки, прежде всего надо руководствоваться степенью загруженности электрических сетей. Для квартир, где живут пожилые люди с простыми осветительными и бытовыми электрическими приборами, без мощной кухонной техники и электрических плит, для проводки подойдут двух и трехжильные медные или алюминиевые провода с сечением 2,5 квадратных миллиметров.



Для квартир с техникой, потребляющей большое количество электрической энергии для монтажа проводки разумнее использовать проводники, сечение которых 4-6 квадратных миллиметров. Желательно под каждую технику с мощным потреблением электроэнергии протянуть отдельные линии до распределительного щитка, установить персональный автоматический предохранитель в 25 ампер.



Какой из проводов лучше медный или алюминиевый

Обратимся к правилам устройств электрических установок. В них запрещается использование в жилых квартирах алюминиевые кабеля и провода сечением меньше 16 квадратных миллиметров. Постановление действует на территории Российской Федерации. К примеру, на Украине такого запрета нет.

Если исходить из расчета экономии, то выгоднее покупать провода с алюминиевыми жилами, они в 3 раза стоят меньше, чем с медными. Но из учета проводимости и электрического сопротивления лучше остановить выбор на проводах с медными жилами. У них сопротивление в 1,64 раза меньше, чем у алюминиевых, а электропроводность выше.



Алюминиевые провода, вступая в контакт с кислородом, начинают окисляться. Это может привести к нагреву проводки, спровоцировать выгорание электрических приборов (розеток, выключателей, автоматических переключателей), к которым они подведены.



Постоянное нагревание (во время пропускания тока) и охлаждение (в отключенном состоянии) алюминиевых жил провода постепенно способствует тому, что контактные зажимы перегреваются, действие болтов ослабевает. Зажимы нуждаются в постоянной профилактике и подтягивании болтов.



Если сравнивать коэффициенты изменений линейных размеров, происходящие во время нагревания, то у медных жил они ниже, чем у алюминиевых. Предотвратить образование окислительных процессов в проводах с алюминиевыми жилами можно смазав их электропроводящими герметиками (специальными кварце-вазелиновыми пастами или антиоксидными смазками).

Алюминий относится к хрупким материалам, с ограниченной стойкостью к механическим ударам, ломается при перегибах во время укладки. При работе с ним необходимо быть очень осторожным, слишком не затягивать контактные зажимы, не допускать случайных пережимов.

Если вы по-прежнему сомневаетесь в выборе кабеля, то лучше остановиться на имеющем внутри медные жилы. Медь не такая хрупкая как алюминий, во время укладки меньше риска ее повредить. Медные жилы меньше подвержены окислению, значит и коррозии.

Срок эксплуатации медных проводов намного превосходит алюминиевые. К тому же при одинаковой сумме сечений нагрузка на провода с медными жилами допускается намного больше по сравнению с проводкой с алюминиевыми жилами.

По мнению электриков, лучшими считаются медные витые провода с тонкими жилами, скрученными в виде тросика. Они гибкие и прочные, с их применением проводка напоминает стиль ретро.

Еще существуют биметаллическая проводка, состоящая из витой пары алюминиевых и медных проводов. Провода с таким сердечником имеют малую величину сопротивления, эластичные, прочные. Они хорошо поддаются пайке, лужению, их разрешается скручивать в местах соединений.

Биметаллические провода не нуждаются в антиоксидных смазках, имеют малый вес и низкую цену по сравнению с медными. Но вместе положительными сторонами, у них есть и отрицательные. Они более подвержены окислению, а значит и коррозии. При этом теряется их электропроводимость, ослабевает обжим.

Открытая проводка в интерьере комнат

Для того, чтобы открытая проводка гармонично вписывалась в интерьер квартиры ее можно спрятать в кабельный канал, подобрав его по цвету к мебели, обоям. Кабельканалы выпускаются разной ширины и наполняемости.



Наружную проводку можно спрятать в плинтус из пластика с наличием кабельных каналов. Для изменения направления проводов предусмотрены переходники.

Прокладка внешней проводки в трубах электротехнического назначения не только защитит ее от внешних повреждений, но и приукрасит своим присутствием декор квартиры в стиле с нордическим характером, дополнит концепцию стиля лофт.







Электромонтажные работы / Услуги

1. КАБЕЛЬНЫЕ РАБОТЫ
1.1.Укладка кабеля или провода в коробе (кабель-канале) до 4 мм кв. м.п. 50
1.2.Укладка кабеля или провода в коробе (кабель-канале) от 6 мм кв. м.п. 60
1.3.Монтаж электропроводки в штробе до 4 мм кв. м.п. 50
1.4.Монтаж электропроводки в штробе от 6 мм кв. м.п. 70
1.5.Монтаж кабеля или провода по потолку м.п. 80
1.6.Монтаж кабеля или провода в гофротрубе по потолку м.п. 90
1.7.Затяжка кабеля в гофротрубу м.п. 20
1.8.Затяжка кабеля в металлорукав м. п. 30
1.9.Кабельканал шириной до 25 мм по ГКЛ (гипсокартон), дерево м.п. 100
1.10.Кабельканал шириной до 25 мм по кирпичу м.п. 110
1.11.Кабельканал шириной до 25 мм по бетону м.п. 120
1.12.Кабельканал шириной свыше 25 мм по ГКЛ (гипсокартон), дерево м.п. 110
1.13.Кабельканал шириной свыше 25 мм по кирпичу м.п. 120
1.14.Кабельканал шириной свыше 25 мм по бетону м.п. 150

2. ШТРОБЛЕНИЕ
2.1.Штроба размером 20х20 мм в ГКЛ (гипсокартон) м.п. 120
2.2.Штроба размером 20х20 мм в кирпиче м.п. 160
2. 3.Штроба размером 20х20 мм в бетоне м.п. 260
2.4.Штроба размером 40х40 мм в ГКЛ (гипсокартон) м.п. 130
2.5.Штроба размером 40х40 мм в кирпиче м.п. 200
2.6.Штроба размером 40х40 мм в бетоне м.п. 310
2.7.Штроба размером 70х70 мм в ГКЛ (гипсокартон) м.п. 140
2.8.Штроба размером 70х70 мм в кирпиче м.п. 250
2.9.Штроба размером 70х70 мм в бетоне м.п. 390
2.10.Штроба размером 100х100 мм в ГКЛ (гипсокартон) м.п. 200
2.11.Штроба размером 100х100 мм в кирпиче м.п. 350
2.12.Штроба размером 100х100 мм в бетоне м.п. 600

3.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, УЗО
3.1.Автоматический выключатель однополюсный шт. 190
3.2.Автоматический выключатель двухполюсный шт. 300
3.3.Автоматический выключатель трехполюсный шт. 320
3.4.Автоматический выключатель четырехполюсный шт. 350
3.5.УЗО (дифференциальный автомат) двухполюсное шт. 300
3.6.УЗО (дифференциальный автомат) четырехполюсное шт. 350
3.7.Реле автоматического переключения установка шт. 200
3.8.Счетчика электрического однофазного установка шт. 800
3.9.Счетчика электрического трехфазного установка шт. 1200
3. 10.Линии силовой подключение в щите шт. 500
3.11.Линий ТV и телефонных к линии в щитке подключение шт. 200
3.12.Магнитный пускатель однофазный шт. 300
3.13.Магнитный пускатель трехфазный шт. 450

4. ЭЛЕКТРОЩИТЫ

4.1.Электрощит наружной установки шт. 500
4.2.Электрощит на 8 модулей внутренней установки в гисокартоне шт. 1000
4.3.Электрощит на 8 модулей внутренней установки в кирпиче шт. 1200
4.4.Электрощит на 8 модулей внутренней установки в бетоне шт. 1500
4.5.Электрощит на 12 модулей внутренней установки в гисокартоне шт. 1100
4.6.Электрощит на 12 модулей внутренней установки в кирпиче шт. 1400
4.7.Электрощит на 12 модулей внутренней установки в бетоне шт. 1800
4.8.Электрощит на 18 модулей внутренней установки в гисокартоне шт. 1200
4.9.Электрощит на 18 модулей внутренней установки в кирпиче шт. 1900
4.10.Электрощит на 18 модулей внутренней установки в бетоне шт. 2200
4.11.Электрощит на 24 модуля внутренней установки в гисокартоне шт. 1300
4.12.Электрощит на 24 модуля внутренней установки в кирпиче шт. 2300
4.13.Электрощит на 24 модуля внутренней установки в бетоне шт. 2600
4. 14.Электрощит на 36 модулей внутренней установки в гисокартоне шт. 1500
4.15.Электрощит на 36 модулей внутренней установки в кирпиче шт. 2900
4.16.Электрощит на 36 модулей внутренней установки в бетоне шт. 3400
4.17.Электрощит на 54 модуля внутренней установки в гисокартоне шт. 1700
4.18.Электрощит на 54 модуля внутренней установки в кирпиче шт. 3400
4.19.Электрощит на 54 модуля внутренней установки в бетоне шт. 4300

5. РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ

5.1.Розетка наружная шт. 250
5.2.Розетка внутренняя в гипсокартоне шт. 400
5.3.Розетка внутренняя в кирпиче шт. 420
5.4.Розетка внутренняя в бетоне шт. 500
5.5.Отверстия для установочной коробки (подрозетника) в гипсокартоне шт. 100
5.6.Отверстия для установочной коробки (подрозетника) в кирпиче шт. 170
5.7.Отверстия для установочной коробки (подрозетника) в бетоне шт. 250
5.8.Установочная коробка (подрозетник) шт. 50
5.9.Установка механизма внутренней розетки шт. 200
5.10.Коробки распаячной наружной установка шт. 150
5.11.Коробки распаячной коммутация клемником WAGO шт. 50
5.12.Замена розетки (механизма) внутренней шт. 250
5. 13.Замена розетки наружной шт. 350
5.14.Розетка для электроплиты наружная шт. 500
5.15.Розетка для электроплиты внутренняя шт. 690

6. ЛЮСТРЫ, БРА, СВЕТИЛЬНИКИ

6.1.Люстры монтаж и подключение шт. от 700
6.2.Светильник потолочный шт. 600
6.3.Бра (светильник настенный) шт. 450
6.4.Светильник точечный шт. 200
6.5.Сверление отверстия для точечного светильника в гипсокартоне шт. 100
6.6.Сверление отверстия для точечного светильника в реечном потолке шт. 150
6.7.Светильник потолочный типа «Армстронг» шт. 500
6.8.Светодиодная лента м 210

7. ЗАМЕНА ЛАМП, ДРОССЕЛЕЙ, ТРАНСФОРМАТОРОВ и т.д.

7.1.Установка трансформатора, дросселя шт. 500
7.2.Замена стартера шт. 100
7.3.Замена люминесцентной лампы шт. 80
7.4.Замена лампы накаливания, галогенной, светодиодной и т.д. шт. 50

8. УСТАНОВКА ОБОРУДОВАНИЯ

8.1.Звонок электрический шт. 300
8.2.Кнопка звонка электрического шт. 200
8.3.Разветвителя телефонного и телевизионного установка шт. 350
8.4.Стабилизатора напряжения для силовых линий установка шт. 1800
8.5.Вентилятора канального накладного установка и подключение шт. 600
8.6.Видеодомофона (вызывной панели) шт. 500
8.7.Видеодомофона (монитора) шт. 1500
8.8.Блок сопряжения видеодомофонов шт. 500
8.9.Вытяжки кухонной монтаж с подключением шт. 1000
8.10.Сушилки электрической для рук установка шт. 900
8.11.Тёплого пола электрического укладка м.кв. 500
8.12.Реостата (диммера) для регулировки нагрева теплого пола шт. 450
8.13.Тёплого пола электрического укладка м.кв. 500
8.14.Диммер освещения шт. 450
8.15.Водонагреватель (бойлер) от шт. 900

9. ДЕМОНТАЖНЫЕ РАБОТЫ

9.1.Автомата демонтаж шт. 100
9.2.Кабельканала (короба) демонтаж м.п. 20
9.3.Проводки электрической в кабельканале демонтаж м.п. 20
9.4.Проводки электрической открытой демонтаж м.п. 20
9.5.Счетчика электрического демонтаж шт. 300
9.6.Люстры, бра шт. 100

10. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

10.1.Сверление сквозное в стене толщиной до 25 см. в мягких стенах   100
10.2.Сверление сквозное в стене толщиной до 25 см. в кирпичных стенах   140
10.3.Сверление сквозное в стене толщиной до 25 см. в бетонных стенах   190
10.4.Сверление сквозное в стене толщиной от 25 см. в мягких стенах   140
10.5.Сверление сквозное в стене толщиной от 25 см. в кирпичных стенах   220
10.6.Сверление сквозное в стене толщиной от 25 см. в бетонных стенах   320

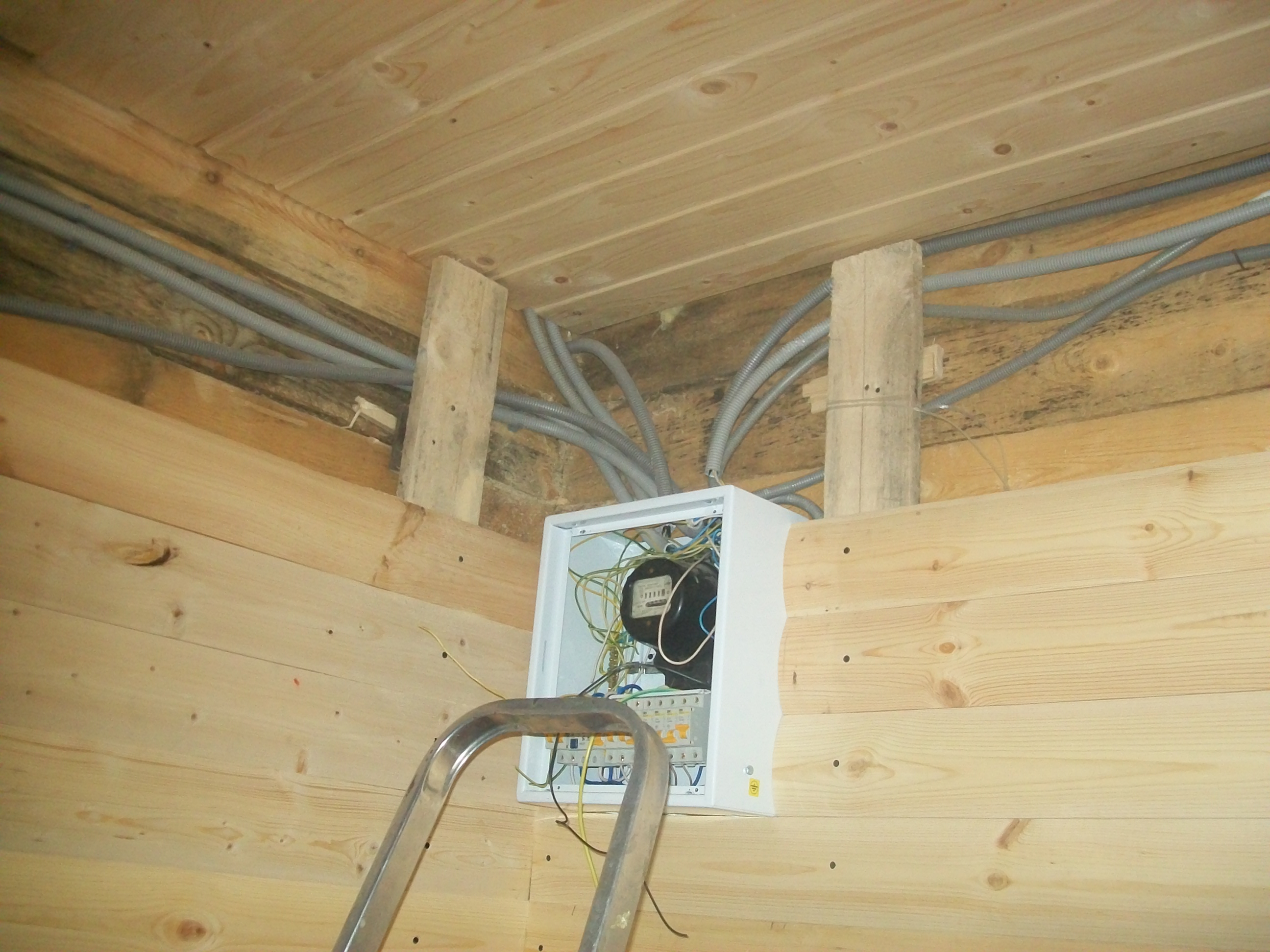

11. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ В ДЕРЕВЯННОМ ДОМЕ, КОТТЕДЖЕ, ДАЧЕ, БАНЕ.

11.1.Штробление по дереву м.п. 250
11.2.Сверление отверстия для установочной коробки (подрозетника) в дереве шт. 250
11.3.Монтаж установочной коробки (подрозетника) шт. 100
11. 4.Сверление отверстия в дереве и монтаж закладной металлической трубы шт. 250
11.5.Монтаж механизма розетки или выключателя шт. 200
11.6.Прокладка гофротрубы с кабелем по деревянному основарию м.п. 70
11.7.Прокладка металлорукава с кабелем по деревянному основарию м.п. 80
11.8.Прокладка ПНД трубы с кабелем по деревянному основарию м.п. 100
11.9.Прокладка гофрированной трубы из нержавеющей стали м.п. 110
11.10.Прокладка металлической трубы (диаметр стенки D=2.8 мм) м.п. 250
11.11.Прокладка электрокороба (или кабель канала?) по дереву (шириной до 25 мм) м.п. 100
11.12.Прокладка электрокороба по дереву (свыше 25 мм) м. п. 130
11.13.Монтаж розетки на деревянном основании шт. 300
11.14.Монтаж выключателя на деревянном основании шт. 300
11.15.Монтаж распаячной коробки на деревянном основании шт. 200

12. Ретро проводка (электропроводка на роликах)

12.1.Прокладка ретро провода м.п. 90
12.2.Монтаж ретро розетки шт. 400
12.3.Монтаж ретро выключателя шт. 400
12.4.Монтаж распаячной коробки ретро шт. 400

13. Модульное заземление

13.1.Модульное заземление 6 метров («для дачи») шт. 8000
13. 2.Модульное заземление 9 метров шт. 9000
13.3.Модульное заземление 12 метров шт. 9500
13.4.Модульное заземление 15 метров шт. 11000
13.5.Протокол испытания заземления шт. 4000

14. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ В НОВОСТРОЙКАХ.

14.1.Прокладка кабеля в гофротрубе м.п. 90
14.2.Прокладка кабеля в гофротрубе по потолку м.п. 110
14.3.Прокладка электрического кабеля м.п. 50
14.4.Прокладка телевизионного или интернет кабеля м.п. 30
14.5.Монтаж розетки в железобетонных стенах шт. 750
14.6.Монтаж розетки в кирпичных стенах шт. 550
14.7.Монтаж электрощита на 12 модулей от шт. 3000
14.8.Монтаж электрощита на 24 модуля от шт. 4000
14.9.Монтаж электрощита на 36 модулей от шт. 5000
14.10.Монтаж электрощита на 48 модулей от шт. 6000

15. ПРОЕКТИРОВАНИЕ ЭЛЕКТРИКИ

15.1. Жилые квартиры

до 50м2 от 7000
от 51-80м2 от 10000
от 81-100м2 от 15000
от 101 до 120м2 от 20 000
от 121 до 140м2 от 25 000
от 140м2 от 30000

15.2. Офисные помещения

до 150м2 80 за метр
от 150 до 300м2 70 за метр
от 300 до 500м2 60 за метр
свыше 500м2 договорная

15.

3. Коттеджи, частные дома, дачи
до 150м2 от 150 за метр
от 150 до 200м2 от 120 за метр
от 200 до 300м2 от 100 за метр
от 300 до 500м2 от 90 за метр
свыше 500м2 от 80 за метр

15.4. Магазины, рестораны

до 100м2 10000
от 100 до 300м2 100
от 300 до 600м2 90
от 600 до 1000м2 80

15.5. Производственные здания и склады

до 100м2 10000
от 100 до 300м2 100
от 300 до 600м2 90
от 600 до 1000м2 80
от 1000 до 3500м2 65
свыше 3500м2 договорная

15.

6. Согласование
Трансформаторная подстанция ТП шт. от 150 000
РТП-10кВ шт. от 150 000
Кабельные линии 0,4 кВ; 6-10 кВ 1 км от 100 000

16. ПРИМЕЧАНИЕ.

16.1.Выезд мастера для составления сметы в пределах МКАД   0
16.2.Выезд мастера для составления сметы за пределами МКАД   1000
16.3.Выезд мастера аварийный   от 3000
16.4.Коэффициент на работы свыше 3 метров   1.25
16.5.Услуга по покупке материалов, зап. частей и прочее   0
16.6.Минимальная стоимость электромонтажных работ в Москве   1500

Монтаж электропроводки в производственном помещении в Москве и МО

 Монтаж и прокладка внутренней электропроводки



Ищете мастеров по электромонтажу ?
Выполним работу быстро, качественно и
недорого!



 Электромонтаж в производственных помещениях

Выполнить монтаж электропроводки в производственном помещении под силу лишь команде опытных специалистов. Эта задача на порядок сложнее прокладки любой электропроводки в квартире или жилом доме. Она требует знания большого количества разнообразных аспектов не только электрики, но и отличной базы знаний, связанной с этим вопросом, соблюдения ГОСТов, требований ПУЭ и прочих касающихся электропроводок производственных помещений нормативных документов.

Допускается ли открытая прокладка проводов внутри зданий в лотках? Разрешено ли монтировать изолированные провода под штукатуркой? Каким должно быть сечение PEN-проводника в однофазных сетях? Возможны ли отступления от этих правил и при каких условиях? Большинство «местных» электриков не смогут ответить и на четверть подобных вопросов. Попытки произвести монтаж электропроводки в производственном помещении силами «доморощенных» электриков чреваты в лучшем случае штрафами и многочисленными конфликтами с проверяющими организациями. О худших вариантах последствий, связанных с нарушениями правил техники безопасности при работе с высоким напряжением, не хочется и думать.
Всё, что требуется, чтобы надёжно защитить себя от подобных проблем, — это обратиться к профессиональной организации, имеющей штат опытных мастеров и весь необходимый для проведения самых сложных работ на производственном предприятии инструментарий.

Именно такой компанией является наша компания Капитал-Строй.Ип. В прошлом мы неоднократно и успешно выполняли подобные работы. Заказав работу у нас вы сможете спать спокойно, не переживая, что на ваше предприятие обрушатся аварийные ситуации или нежданные инспекционные проверки. Бесперебойная работа вашего производства будет обеспечена таким же бесперебойным электропитанием.

Мы гарантируем вам монтаж электропроводки с соблюдением всех норм и правил, качественно, в сжатые сроки!


Виды электромонтажа:

1. Монтаж и подключение вводно-распределительных устройств на промышленных объектах;
2. Устройство электрических стояков и прокладка кабеля в производственных помещениях;
3. Монтаж, ремонт и замена электроосветительного оборудования и осветительных сетей;
4. Монтаж и подключение электрических щитов в производственных помещениях;
5. Монтаж низковольтного оборудования.
6. Проектирование электроснабжения
7. Прокладка кабеля в производственных помещениях
8. Электромонтаж на объектах производственного типа Работа машин, агрегатов









  • Производственных объектах

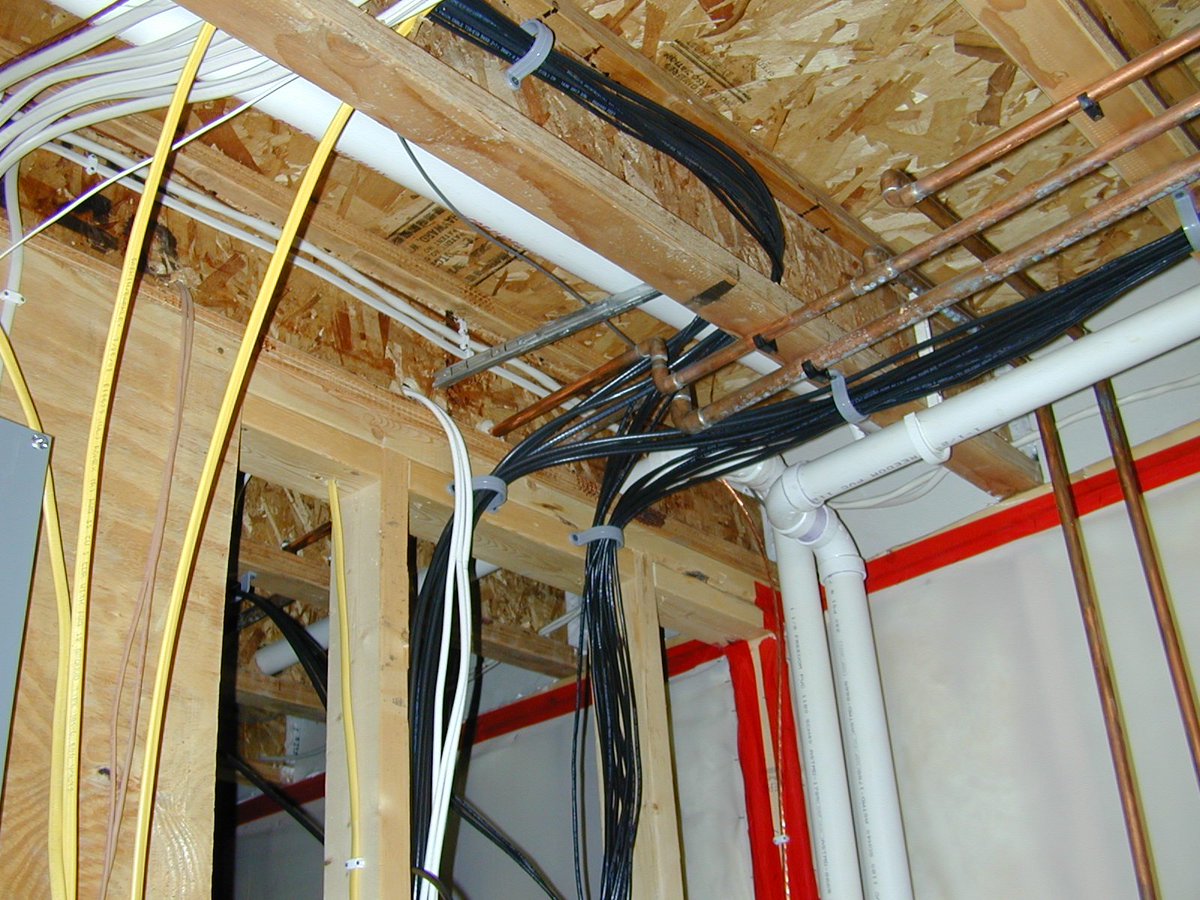

Как сделать монтаж скрытой проводки?

Mонтаж скрытой проводки легче осуществить во время строительства нового дома, когда стены еще остаются без внутренней отделки, т. е. черновые. Это наиболее оптимальный вариант для монтажа скрытой проводки. Такой вариант подойдет при условии, если стена ровная и электропроводка будет скрыта под слоем штукатурки толщиной 5 мм, для кабеля марки ВВГ.

Если стена кривая, тогда будет значительный перерасход штукатурки. В этом случае лучше сделать штробу и утопить проводку, для экономии штукатурной смеси.

Есть другой вариант, который позволяет скрытую проводку заменить, в случае ее случайного или аварийного повреждения. Такая схема монтажа скрытой проводки трудо-финансо-затратное мероприятие. Почему? Потребуется закладка гофрированной трубы или трубы ПВХ. При такой схеме, штроба требует большего углубления, до 40 мм.

Монтаж в трубах ПВХ возможен для закладки в стенах из кирпича, но не рекомендован в бетоне — может нарушится целостность конструкции здания и спровоцировать аварийную ситуацию.

Монтаж скрытой проводки: нормы и правила

Нормы и правила строительства запрещают прокладывать скрытую проводку кротчайшим путем, по диагонали, с целью сократить путь до электроточки или в целях экономии материала. Правило электромонтажа гласит так: скрытая проводка по всей длине, от электрощитовой до электроточки, т.е. к розеткам, выключателям, светильникам, должна пролегать по строго вертикально-горизонтальным линиям . Почему именно так? Когда понадобится найти повреждение электропроводки, или просто забить гвоздь для картины, человек будет знать, что над розеткой или выключателем строго по вертикали (или горизонтали) расположена скрытая проводка. А это, в свою очередь поможет или найти повреждение или избежать поражения током.

От потолка монтаж провода делают на расстоянии не менее 15 см. Связанно это с тем,что в моду вошли подвесные и натяжные потолки. В этом случае можно столкнутся с двумя трудностями:

  1. Электропроводка может оказаться на линии направляющих профилей и её могут случайно просверлить;
  2. Проводка окажется в не доступной зоне за подвесным или натяжным потолком —  будет сложно устранить неисправность.
монтаж скрытой проводки

Как сделать разметку для скрытой проводки?

Разметку нужно начинать после того как были определены места для розеток, выключателей, настенных и потолочных светильников.  Линию можно разметить различными способами.

Наиболее современный способ разметки – это лазерный уровень, который крепится на специальной площадке и перемещается по распорной штанге. Штанга распирается к полу и потолку, и удобна для того чтобы разметить горизонтальную линию под потолком. Вертикальную линию можно разметить, установив прибор на стандартный штатив. Но для прокладки провода мало кто пользуется таким способом, ведь здесь  особо не требуется точность до миллиметра.

Чаще всего для разметки под скрытую проводку используют простой строительный уровень. Линию можно отбивать с помощью капронового шнура. Шнур натирается цветным мелом, затем сильно натягивается, по разметочным точкам фиксируется, двумя пальцами оттягивается и резко отпускается. При ударе о стену остается идеальный след линии цветного мела. Вертикальную линию можно разметить таким же способом: опускается нить с отвесом в нужном направлении, прижимается и отбивается вертикальная линия.

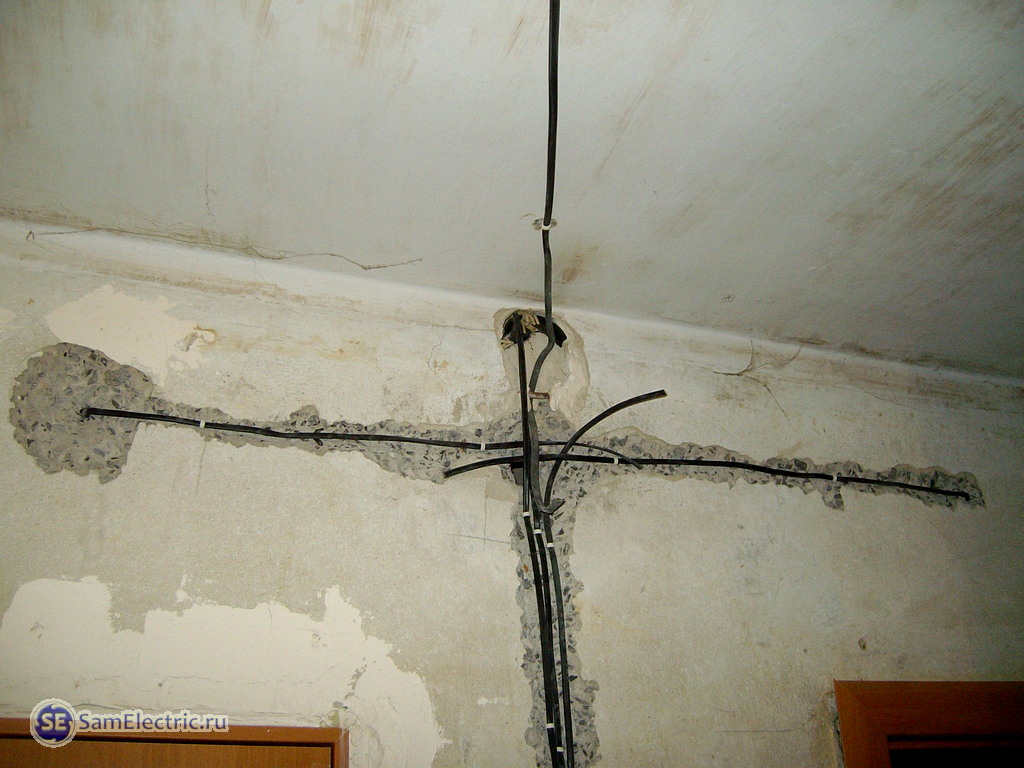

Как сделать штробу для скрытой проводки?

После разметки выбираем подходящий электроинструмент, для того чтобы завершить начатое дело. Штроборез инструмент хороший, но довольно дорогой, не каждый может себе такое удовольствие позволить. Да и к тому же он идеален вкупе с техническим пылесосом — для работы без пыли.

Наиболее доступны такие электроинструменты как болгарка и перфоратор. С помощью болгарки алмазным кругом проделываются две бороздки, затем, с помощью перфоратора между бороздками делаем скол, в итоге получаем канавку под проводник. Для нескольких проводников штробу следует делать шире, с учетом того, что расстояние проводников друг от друга должно быть не менее трех миллиметров.

Как крепится скрытая проводка?

Идеальным креплением для монтажа провода в бетонной или кирпичной стене являются дюбель-хомуты (UW). Для провода сечением 3х1,5 мм2 , 3х2,5 мм2  используются хомуты 5/10. Затем с помощью перфоратора бурим отверстия диаметром 6 мм.Отверстия сверлим на расстоянии друг от друга в пределах 30 см. Дюбель-хомуты входят в отверстия свободно, но вынуть обратно сложно, из-за того что хомуты имеют усики и надежно  «расклиниваются» в отверстии.

Как заделать штробу для скрытой проводки?

После того как уложили кабель в стену, штробу необходимо заделать смесью, но прежде, канавки нужно промазать грунтовкой. После чего штукатурная смесь наносится шпателем и выравнивается.

Не забывайте в точках соединений розеток, выключателей, распределительных коробках, оставлять достаточно большие  «хвосты» электропроводки, чтобы не получилось так, что они оказались слишком короткими, и впоследствии не затруднили  электромонтаж.

Если заранее хорошо все рассчитать и применить все советы, монтаж скрытой проводки доставит  огромное удовольствие.

Оцените качество статьи:

Особенности электромонтажа скрытой электропроводки

Время от времени мы делаем ремонт в своей квартире или в частном доме, и как правило сталкиваемся с необходимостью замены электрической проводки. Специалисты предлагают провести электромонтажные работы прежде, чем приступите к основному ремонту и отделке помещений. В новых квартирах или домах эти работы обычно проводятся сразу после этапа возведения стен и внутренних перегородок и до начала процесса стяжки полов. Если у вас проводка выполнена еще из алюминиевых проводов, то настоятельно рекомендуем ее срочно поменять. Причем замену необходимо проводить целиком. Ведь соединения в распределительных коробках старых алюминиевых проводов с новыми медными крайне опасны и могут привести к пожару. Конечно особенности электромонтажа, специфику работы со скрытой проводкой досконально знают профессионалы. Именно они умеют правильно рассчитать сечение требуемого провода и определить допустимую нагрузку. Но каждый грамотный, образованный жилец обязан иметь основное представление об элементах электропроводки и по работе связанной с ее прокладкой.

Планирование схемы электропроводки

На первом этапе хозяин планирует места, в которых он собирается располагать и устанавливать электроприборы, предполагает, каковы его требования к освещению в помещениях. Определяется с высотой установки розеток и выключателей. Специалист электрик рассчитывает количество электроточек, составляет схему и определяет на месте как ко всем этим приборам следует правильно подвести скрытую электропроводку, где разместить розетки и выключатели, как верно распределить выводы для люстр, лампочек, бра и т. п. Специалист также определяет место установки основного электрощитка, количество и токовые характеристики элементов защитного отключения. Особенность данной электропроводки это то, что все электрокоммуникации скрыты, незаметны. Напомним еще раз, что заниматься электромонтажом следует до начала строительных работ, потому как проводка монтируется в пустотах перегородок, за подвесным потолком, в штукатурном покрытии стен, потолков и т.п.

Монтаж скрытой электропроводки

В бетонных и кирпичных стенах перед началом электромонтажа проводится штробление. В стене прокладываются небольшие штробы глубиной 20 мм шириной в 10-15 мм. Для данной работы существует штроборез, который проводит ровные канавки в любом материале. Можно использовать для проведения таких бороздок и простой перфоратор со специальной насадкой для дробления. В крайнем случае, можно использовать болгарку с алмазным кругом, чтобы прорезать бороздки самостоятельно. Для надежности проводку рекомендуется зафиксировать в штробах дюбель-хомутами или смесью алебастра, которая мгновенно твердеет, тем самым накрепко закрепляет провод. Это первый, черновой этап прокладки электропровода. После того, как провода проведены от распределительной коробки к нужным местам и начерно закреплены в штробе, следует провести следующий «косметический» шаг – канавку заштукатурить или прошпаклевать.
Монтаж электропроводки в подвесных потолках
Самый распространенный, довольно простой, очень быстрый способ проведения скрытой проводки – это прокладка за подвесными потолками. Когда монтируется подвесной потолок, непременно остается зазор, в котором можно установить телефонные, антенные и электрические провода. Там же можно выполнить разводку электрических проводов ко всевозможным светильникам. Монтаж всегда начинается от распределительной коробки вверх, по потолку укрепляют (прикручивают) хомуты, которые прочно удерживают кабель. Выполняя монтаж проводки в подвесном потолке необходимо помнить о том, что в зазоре между основой потолка и ее подвесной части есть воздух. Это чревато тем, что при коротком замыкании может возникнуть пожар. Для того, чтобы избежать этого, в подвесных конструкциях с полостями рекомендуются прокладывать провода в гофрированной трубе ПВХ (гофрошланге), в которой каждый кабель располагают отдельно от другого. Гофрошланг обладает таким отличным свойством: при сильном нагреве кабеля и возгорании, гофрошланг сжимается в этом месте, локализует и тушит огонь.
Монтаж электропроводки в гипсокартоне
Прокладка электропроводки в стенах из гипсокартона кое в чем похожа на прокладку в подвесных потолках. В данном случае тоже есть место, в котором можно провести те или иные коммуникации. И в этом случае не следует пренебрегать правилами пожарной безопасности, а посему также выполнить проводку в гофре. Работа по установке коммуникаций в гипсокартонных конструкциях проводится до обшивки потолка, стен, пола гипсокартоном. Установив металлический «скелет» – специальный каркас, к распределительной коробке проводятся все провода – узел, который закрепляется в коробке. От данного узла провода расходятся к включателям, розеткам, светильникам. После установки проводов и прочих коммуникаций следует приступить к обшивке каркаса гипсокартоном, заранее вырезав в нужных местах отверстия для коробок, включателей и розеток. И в завершение работы вытаскивается связка проводов, устанавливается подрозетник.
Монтаж электропроводки в полах
Монтаж скрытой проводки в полах имеет также свои особенности. Проводят его до того, как сделают стяжку полов. Главным преимуществом такой прокладки является то, что экономятся средства по устройству штроб в стенах. А также экономятся провода за счет более прямой их укладки к местам электровыводов. От распределительного щита прокладывается цельный провод к розетке, его легко зафиксировать по площади пола, а затем сверху залить стяжкой. Особых осложнений в данной работе нет, просто в проекте по электрооснащению четко должны быть указаны места, где будет расположен кабель. Это нужно, в первую очередь для того, чтобы при укладке напольных покрытий, в случае, если необходимо произвести сверление в полу отверстий не повредить электропровода.

Установка электрических розеток, выключателей

Современные технологии рассчитаны на то, что коробки, включатели и розетки устанавливаются с минимальным выступом из стены. Как было сказано выше, в стенах с гипсокартоном делаются специальные углубления, в которых устанавливаются подрозетники специально предназначенные для установки в гибсокартоновых конструкциях. В помещениях с бетонными стенами все обстоит иначе, но не так уж и сложно при определенных знаниях и навыках.Для установки подрозетника в бетонной стене в недалеком прошлом использовали молоток и зубило. В настоящее время существует замечательный перфоратор со специальными насадками, шаблонами, которые сверлят в стене необходимое отверстие. Затем углубление следует очистить от пыли, развести алебастр, обмазать углубление, а потом на смесь насадить подрозетник. Застывшая алебастровая смесь прочно фиксирует подрозетник. Таким же образом устанавливаются распределительные коробки, выключатели, телефонные и ТВ розетки. Когда алебастр прочно застывает, в подрозетник вытаскивается проводка и монтируется внутренняя часть розетки, выключателя.

Выводы по электромонтажу скрытой проводки

В том случае, если вы хотите установить скрытую электропроводку в деревянном доме без подвесного или гипсокартонного потолка, то следует помнить следующее: при прокладке проводки внутри стен необходимы либо металлические кабель-каналы либо металлорукава. Розетки и подъемы к выключателям нужно делать строго вертикально. Подрозетники и коробки должны быть лишь стальные. Провода покупают с дополнительной пластиковой оплеткой. Розетки и выключатели следует подбирать такие, которые могут противостоять нагреву. Если вы решили заменить электропроводку, рекомендуем вам обратиться к профессиональным электрикам. А сэкономить можно, купив необходимый материал для электромонтажа высокого качества в нашей компании.

Типы систем электропроводки и методы электромонтажа

Методы прокладки проводов и различные типы систем прокладки проводов

Что такое электропроводка?

Электрическая проводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д., к главному распределительному щиту — это особая конструкция к опоре электросети для непрерывного энергоснабжения.

Методы систем электропроводки w.r.t Подключение

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как электропроводка) может быть выполнен двумя способами:

  • Система соединительных коробок или тройниковая система
  • Шлейф – в системе

Обсуждаются следующим образом:

Соединительная коробка или тройник или соединительная система

При этом методе подключения электропроводки соединения с приборами выполняются через муфты.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод проводки не потребляет слишком много кабеля.

Вы можете подумать, что, поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Это конечно так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, таким образом, уравнение уравновешивается. Этот метод подходит для временных установок и является дешевым.

Петля или петлевая система

Этот способ разводки повсеместно используется в электромонтаже.Лампы и другие приборы подключаются параллельно, чтобы можно было управлять каждым из приборов индивидуально. Когда требуется подключение к свету или выключателю, проводник питания замыкается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания.

Выключатели и источники света перемещаются по цепи в виде ряда петель от одной точки к другой до тех пор, пока не будет достигнута последняя точка цепи. Фазные или линейные проводники замыкаются либо в распределительном щите, либо в коробке, а нейтрали замыкаются либо в распределительном щите, либо от света или вентилятора. Линия или фаза никогда не должны зацикливаться от света или вентилятора.

Преимущества петлевого метода подключения
  • Не требует соединительных коробок и экономит деньги
  • В контуре – в системах ни один стык не скрыт под полом или в подкровельном пространстве.
  • Обнаружение неисправности упрощается, поскольку точки расположены только на розетках, чтобы к ним был доступ.
Недостатки петлевого метода подключения
  • Требуемая длина проводов или кабелей больше, поэтому падение напряжения и потери в меди больше
  • Зацикливание – в выключателях и патронах для ламп, как правило, затруднено.

Похожие сообщения:

Различные типы систем электропроводки

Обычно используются следующие типы внутренней проводки:

  • Кабельная скоба
  • Деревянный кожух и накидная проводка
  • Провода в оболочке CTS или TRS или ПВХ
  • Провода в свинцовой или металлической оболочке
  • Кабелепровод

Существуют дополнительные типы проводки кабелепровода в соответствии с монтажом труб (где стальные и ПВХ трубы используются для соединения и монтажа проводки).

  • Поверхностный или открытый Тип кабелепровода
  • Утопленный, скрытый или подземный кабелепровод
Кабельная скоба

Эта система электропроводки состоит из обычных проводов с ВИР или ПВХ изоляцией (иногда, в оболочке и атмосферостойком кабеле), скрученных и компаундированных, удерживаемых на стенах или потолках с помощью фарфоровых скоб, пластиковых или деревянных.

Система электропроводки с шипами является временной системой электропроводки, поэтому не подходит для жилых помещений.В настоящее время использование системы проводки с шипами закончилось.

Преимущества проводки с зажимами:
  • Простая и дешевая система подключения
  • Наиболее подходит для временного использования, например, в строящемся здании или армейском кемпинге
  • Поскольку кабели и провода системы электропроводки с шипами находятся на открытом воздухе, поэтому неисправности в кабелях можно увидеть и легко устранить.
  • Монтаж системы проводки с зажимами прост и удобен.
  • В этой системе проводки можно легко выполнить настройку e.грамм. изменение и дополнение.
  • Осмотр прост и удобен.
Недостатки проводки с шипами:
  • Внешний вид не очень.
  • Проводка с зажимом не может использоваться для постоянного использования, потому что через некоторое время использования может произойти провисание.
  • В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
  • это не долговечная проводная система из-за погодных условий, риска возгорания и износа.
  • его можно использовать только на 250/440 вольт при низкой температуре.
  • Всегда существует риск возгорания и поражения электрическим током.
  • нельзя использовать в важных и секретных местах и ​​местах.
  • Это не долговечная, надежная и устойчивая система электропроводки.

Похожие сообщения:

Кожух и крышка электропроводки Система проводки

«Кожух и крышка» была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы проводки с кабелепроводом и оболочкой.Кабели, используемые в этом виде проводки, были либо ВИР, либо ПВХ, либо любыми другими утвержденными изолированными кабелями.

Кабели проложены через деревянные кожухи. Кожух представляет собой деревянную планку с параллельными продольными канавками, предназначенными для размещения кабелей ВИР. Канавки были сделаны для разделения противоположной полярности. колпачок (также из дерева), используемый для покрытия проводов и кабелей, установленных и закрепленных в кожухе.

Преимущества проводки с крышкой корпуса:
  • Это дешевая система электропроводки по сравнению с системами электропроводки в оболочке и кабелепроводе.
  • Это прочная и долговечная система электропроводки.
  • В этой проводной системе можно легко выполнить настройку.
  • Если Фаза и Нулевой провод установлены в отдельные гнезда, то ремонт несложный.
  • Возможность долго работать в полевых условиях благодаря прочной изоляции крышки и кожуха.
  • Защищен от масла, пара, дыма и дождя.
  • Отсутствие риска поражения электрическим током благодаря закрытым проводам и кабелям в корпусе и колпачке.
Недостатки Корпус Заглушка Проводка:
  • Существует высокий риск пожара в системе проводки корпуса и крышки.
  • Не подходит для кислотных, щелочных и влажных условий
  • Дорогостоящий ремонт, требуется больше материалов.
  • Материал, который сложно найти в современном
  • Белые муравьи могут повредить корпус и покрытие из дерева.

Похожие сообщения:

Обрешетка (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS с круглой овальной формой используются в этом виде проводки. В большинстве случаев предпочтение отдается одножильным кабелям.Кабели TRS химически стойкие, водонепроницаемые, паронепроницаемые, но немного подвержены влиянию смазочного масла. Кабели TRS прокладываются по хорошо выдержанным и прямым рейкам из тикового дерева толщиной не менее 10 мм.

Тросы крепятся к деревянной рейке с помощью латунных хомутов (пряжек), уже закрепленных на рейке латунными штифтами и расположенных с интервалом 10 см для горизонтальных и 15 см для вертикальных ветвей.

Преимущества латной проводки
  • Монтаж проводки прост и удобен
  • дешевле по сравнению с другими системами электропроводки
  • Парафраз хороший и красивый
  • Простой ремонт
  • прочный и долговечный
  • В этой проводной системе можно легко выполнить настройку.
  • меньше вероятность утечки тока в системе электропроводки
Disad преимущества Batten Wiring
  • Нельзя устанавливать во влажных, химических воздействиях, на открытых и открытых площадках.
  • Высокий риск пожаров
  • Не защищен от внешнего износа и атмосферных воздействий (поскольку провода открыты для тепла, пыли, пара и дыма.
  • Толстые провода нельзя использовать в системе электропроводки.
  • Подходит только ниже 250 В.
  • Нужно больше кабелей и проводов.
Провода в свинцовой оболочке

В электропроводке используются жилы, изолированные ВИР и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

Все свинцовое покрытие выполнено электрически непрерывным и соединено с землей в точке входа для защиты от электролитического действия вследствие утечки тока и для обеспечения безопасности в случае, если оболочка окажется под напряжением.Кабели проложены по деревянной рейке и закреплены с помощью соединительных зажимов так же, как и в проводке TRS.

Связанный пост:

Какая лампочка светится ярче при последовательном и параллельном соединении и почему?

Кабелепровод

Существует два дополнительных типа проводки кабелепровода в зависимости от установки трубы

  • Поверхностный кабелепровод
  • Скрытый кабелепровод
Поверхностный кабелепровод

Если кабелепроводы установлены на крыше или стене, это называется поверхностной проводкой кабелепровода. при этом способе разводки на поверхности стены делают отверстия на равных расстояниях, после чего устанавливают трубу с помощью дюбелей.

Скрытый кабелепровод

Если трубопроводы спрятаны в стенных пазах с помощью штукатурки, это называется скрытой проводкой трубопроводов. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой. Незаметно, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

В кабелепроводе стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностный кабелепровод) или закапываются в стены под штукатурку, а кабели ВИР или ПВХ впоследствии протягиваются с помощью провода GI размера, если около 18SWG.

В системе электропроводки кабелепровода кабелепроводы должны быть электрически непрерывными и соединены с землей в некоторых подходящих точках в случае стального кабелепровода. Электропроводка – это профессиональный способ электромонтажа здания.Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Канал защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше лечения. Свинцовые трубы используются на заводах или в зданиях, подверженных пожару. Магистраль больше похожа на наземную проводку. Тоже набирает популярность.

Это делается путем привинчивания магистральной трубы из ПВХ к стене с последующим пропусканием кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать пространственный фактор.

Типы трубопроводов

Следующие кабелепроводы используются в системах кабелепроводов (как скрытых, так и поверхностных кабелепроводов), которые показаны на рисунке выше.

  • Металлический кабелепровод
  • Неметаллический трубопровод
Металлический канал:

Металлические трубы изготавливаются из стали, они очень прочные, но дорогие.

Существует два типа металлических кабелепроводов.

  • Кабелепровод класса A: кабелепровод малого сечения (трубопровод из тонкослойной листовой стали)
  • Кабелепровод класса B: кабелепровод большого сечения (толстый стальной кабелепровод)
Неметаллический кабелепровод:

В качестве неметаллического трубопровода в настоящее время используется твердый ПВХ-трубопровод, который является гибким и легко гнется.

Размер кабелепровода:

Стандартные кабелепроводы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества кабельных систем
  • Это самая безопасная система электропроводки (скрытое откручивание кабелепровода)
  • Внешний вид очень красивый (в случае скрытой проводки)
  • Отсутствие риска механического износа и возгорания в случае металлических труб.
  • Можно легко выполнить настройку в соответствии с будущими потребностями.
  • Простой ремонт и техническое обслуживание.
  • Нет риска повреждения изоляции кабелей.
  • безопасен от коррозии (в случае ПВХ-трубы) и пожаробезопасен.
  • Может использоваться даже во влажных, химических и задымленных помещениях.
  • Отсутствие риска поражения электрическим током (При правильном заземлении и заземлении металлических труб).
  • Надежная и популярная электропроводка.
  • устойчивая и долговечная система электропроводки.
Недостатки кабельных систем
  • Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительного заземления для металлических труб, тройников и отводов и т. д.
  • Очень трудно найти дефекты проводки.
  • Установка
  • непростая и непростая.
  • Риск поражения электрическим током (в случае металлических труб без надлежащего заземления и системы заземления)
  • Очень сложно управлять дополнительным соединением в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение между всеми вышеупомянутыми системами проводки.

Мы обсудим пошаговый метод различных систем проводки в следующих постах.. Так что следите за обновлениями и не забудьте подписаться на наш блог. Спасибо

Связанный пост:

Система электропроводки | Electrical4U

Что такое электрическая проводка?

Электропроводка представляет собой идеальное распределение электроэнергии по проводам для экономичного использования проводников внутри помещения или здания с лучшим контролем нагрузки.
Электрическая система электропроводки классифицируется на пять категорий:

  • Teare Trancing
  • Counding Toving
  • Batten Toving
  • Conduходящий проводки
  • Скрытая проводка

проводка клейки

Teat Clear

Материал, используемый в электропроводке
  • Vir или PVC провода
  • Всепогодные кабели
  • Фарфоровые скобы или пластмассовые скобы (с двумя или тремя канавками)
  • Шурупы

Процедура прокладки проводки

с помощью фарфоровых щипцов.
Провода могут быть защищены от непогоды. В этой схеме проводки делается простая укладка проводов. В настоящее время такая схема проводки не рекомендуется для дома или здания. Эта проводка используется только во временных армейских городках или панделях, связанных с фестивалями.

Преимущества проводки с шипами

У этого типа проводки есть некоторые преимущества.

  • Дешевая и простая проводка
  • Простота обнаружения неисправностей
  • Простота ремонта
  • Простое изменение и добавление.
Недостатки проводки с шипами

Недостатки этой проводки:

  • Плохой внешний вид
  • Воздействие влаги, дождя, дыма, солнечного света и т.д. при низкой температуре окружающей среды.
  • Недолговечный
  • Провисание бывает

Кожух Электропроводка

Материал, используемый в кожухе Электропроводка
  • Провода с ВИР или ПВХ изоляцией
  • Кожух Корпус (деревянный или пластиковый)
  • Обсадные и накидные соединения.
Процедура подключения корпуса

Этот вид обмотки очень старомоден. Как правило, провода с изоляцией из ПВХ или ВИР проходят через корпус кожуха, а для покрытия кожуха используется колпачок.

Преимущества электропроводки в корпусе

Преимущества данной схемы электропроводки:

  • Дешевый и простой монтаж
  • Прочная и долговечная электропроводка
  • Легкость настройки
  • Защита от дыма, пыли, дождя, пара и т. д. .
  • Благодаря корпусу и колпачку отсутствует риск удара током.
Недостатки проводки в кожухе

Проводка в кожухе имеет некоторые недостатки; они

  • Очень дорого
  • Не подходят для погоды с высокой влажностью и кислой средой.
  • Насекомые, такие как термиты или муравьи, могут повредить деревянный корпус и крышку.
  • Высокий риск возгорания.

Batten Toving

Материал
Материал, используемый в Batten Toving
  • CTS или TRS Cable
  • прямых тиковых деревянных Batten (на 10 мм густой)
  • консервированный латунный Link Clip (пряжка клип)
  • латунные Pins
Batten Wiring

Группа одно-, двух- или трехжильных кабелей используется для укладки на прямой тиковой деревянной рейке. Кабели удерживаются с помощью зажима из луженой латуни или зажима с пряжкой. Латунные штифты используются для фиксации зажимов пряжки на деревянной рейке. Застежки-пряжки закрепляются латунным штифтом на деревянной рейке с интервалом 10 см для горизонтальных прогонов и 15 см для вертикальных прогонов.

Преимущества прокладки реек

Ниже приведены преимущества этого вида прокладки.

  • Простая установка
  • Низкая стоимость материалов
  • Внешний вид лучше.
  • Простота настройки
  • Меньшая вероятность утечки тока
Недостатки латной проводки

Недостатки латной проводки:

  • Не подходит для наружной проводки
  • Влажность, дым, пар и т. д. напрямую влияют на провода.
  • Для этой схемы подключения не рекомендуется использовать толстые провода.
  • Подходит только для напряжения ниже 250 В.
  • Высокий риск возгорания.

Проводка трубопроводов

Материал, используемый в проводке трубопровода

  • Проводник
  • 8 Металлический трубопровод
    1. класс COBUNUIT
    2. 8
    3. CLASS COBEUIT
    4. CLASS COBLEUS: толстый лист стали высокого давления трубопроводов

    Металлический кабелепровод
    13, 16,2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) кабелепровод из ПВХ.

  • Vir или PVC Изолированные кабели
  • GI проволоки 180022
  • винт
  • муфта
  • LOOKE
  • REGID OFF
  • 2-луночный ремешок
  • Блокировка гайки
Процедура проводки трубопроводов

проводка не проста в установке. На поверхности стены или потолка трубы трубопровода (с проводом ГИ внутри) крепятся с помощью хомута с 2 отверстиями и базового зажима на определенном расстоянии. Следующий провод GI используется для прокладки проводов через трубу кабелепровода.

Преимущества кабельной проводки

Основные преимущества:

  • Самая безопасная проводка
  • Улучшенный внешний вид
  • Отсутствие риска возгорания или механического износа.
  • Отсутствие риска повреждения изоляции кабеля
  • Защита от влаги, дыма, пара и т. д.
  • Отсутствие риска поражения электрическим током
  • Долговечность
Недостатки кабелепровода

Очень дорого

  • 1 Недостатки кабелепровода
  • 1
  • Непростая установка
  • Непростая настройка на будущее
  • Трудно обнаружить неисправности.
  • Скрытая проводка

    Материал, используемый для скрытой проводки

    Для скрытой проводки используются те же материалы, что и для кабелепровода.

    Процедура скрытой проводки

    Скрытая проводка правильно называется проводкой со скрытым кабелепроводом. Установка очень трудоемкая. Разводка этой проводки делается под штукатурку стены здания. Трубы трубопровода заглублены под штукатурку стены с проволокой ГИ внутри. После с помощью проводов ГИ по трубопроводу протягиваются магистральные кабели с ПВХ изоляцией.

    Преимущества скрытой проводки

    То же, что и проводка в кабелепроводе

    Недостатки скрытой проводки

    То же, что и проводка в кабелепроводе.

    Рекомендации по электромонтажу — Руководство по установке электроустановок

    Классы сигналов

    (см. Рис. R39)

    Рис. R39 – Внутренние сигналы могут быть сгруппированы в четыре класса

    Четыре класса внутренних сигналов:

    Сетевые линии электропередач, силовые цепи с высоким значением di/dt, импульсные преобразователи, устройства управления регулированием мощности.
    Этот класс не очень чувствителен, но мешает другим классам (особенно в обычном режиме).

    Контакты реле.

    Этот класс не очень чувствителен, но мешает другим классам (переключение, искрение при размыкании контактов).
    Цифровые схемы (ВЧ коммутация).
    Этот класс чувствителен к импульсам, но также мешает следующему классу.
    Цепи аналогового ввода/вывода (низкоуровневые измерения, цепи питания активных датчиков).Этот класс чувствителен.
    Рекомендуется использовать проводники определенного цвета для каждого класса, чтобы упростить идентификацию и разделение классов. Это полезно при проектировании и устранении неполадок.

    Рекомендации по подключению

    Кабели, передающие разные типы сигналов, должны быть физически разделены

    Рис. R40 – Рекомендации по подключению кабелей, передающих различные типы сигналов

    Кабели, создающие помехи (классы 1 и 2), должны располагаться на некотором расстоянии от чувствительных кабелей (классы 3 и 4)

    (см. Рис. R40 и рис. R41)

    Как правило, расстояние в 10 см между кабелями, уложенными плоско на листовом металле, достаточно (как для общего, так и для дифференциального режима). Если места достаточно, расстояние в 30 см предпочтительнее. Если необходимо пересечь кабели, это следует делать под прямым углом, чтобы избежать перекрестных помех (даже если они соприкасаются). Требования к расстоянию отсутствуют, если кабели разделены металлической перегородкой, эквипотенциальной по отношению к ВТП. Однако высота перегородки должна быть больше диаметра кабелей.

    Рис. R41 – Использование кабелей и ленточного кабеля

    Кабель должен передавать сигналы одной группы

    (см. Рис. R42)

    Если необходимо использовать кабель для передачи сигналов разных групп, необходимо внутреннее экранирование для ограничения перекрестных помех (дифференциальный режим). Экран, предпочтительно плетеный, должен быть соединен с каждого конца для групп 1, 2 и 3.

    Рис. R42 – Несовместимые сигналы = разные кабели

    Рекомендуется экранировать мешающие и чувствительные кабели

    (см. Рис. Р43)

    Внешний экран действует как ВЧ-защита (общий и дифференциальный режимы), если он соединяется с каждого конца с помощью окружного соединителя, манжеты или зажима. Однако простого соединительного провода недостаточно.

    Рис. R43 — Экранирование и сверхэкранирование для мешающих и/или чувствительных кабелей

    Избегайте использования одного разъема для разных групп

    (см. Рис. R44)

    За исключением случаев, когда это необходимо для групп 1 и 2 (дифференциальный режим).Если один разъем используется как для аналоговых, так и для цифровых сигналов, две группы должны быть разделены хотя бы одним набором контактов, подключенных к 0 В, которые используются в качестве барьера.

    Рис. R44 – Разделение также распространяется на разъемы!

    Все свободные проводники (резервные) всегда должны быть соединены на каждом конце

    (см. Рис. R45)

    Для группы 4 эти соединения не рекомендуются для линий с очень низкими уровнями напряжения и частоты (риск создания шума сигнала из-за магнитной индукции на частотах передачи).

    Рис. R45 – Свободные провода должны быть соединены с эквипотенциалом

    Два провода должны быть установлены как можно ближе друг к другу

    (см. Рис. R46)

    Это особенно важно для датчиков низкого уровня. Даже для релейных сигналов с общим проводом активные проводники должны сопровождаться по крайней мере одним общим проводником на пучок. Для аналоговых и цифровых сигналов витые пары являются минимальным требованием. Витая пара (дифференциальный режим) гарантирует, что два провода остаются вместе по всей их длине.

    Рис. R46 – два провода пары всегда должны располагаться близко друг к другу

    Кабели группы 1 не нужно экранировать, если они фильтруются

    Но они должны быть выполнены из витых пар, чтобы обеспечить соответствие предыдущему разделу.

    Кабели всегда должны располагаться по всей длине напротив приклеенных металлических частей устройств

    (см. Рис. R47)

    Например: Крышки, металлические короба, конструкции и т. д. Чтобы воспользоваться преимуществами надежного, недорогого и значительного эффекта уменьшения (общий режим) и эффекта подавления перекрестных помех (дифференциальный режим).

    Рис. R47 – Протяните провода по всей длине к склеенным металлическим частям

    Использование правильно склеенных металлических коробов значительно улучшает внутреннюю ЭМС

    (см. Рис. R48)

    Рис. R48 – Распределение кабелей в кабельных лотках

    Правила техники безопасности при монтаже проводов — эксплуатационные характеристики проводов

    При установке любого типа проводов или систем проводки всегда существует риск. Эти риски, конечно, включают в себя причинение вреда себе, кому-либо или потерю имущества, если провода не установлены должным образом или не приняты необходимые меры предосторожности.



    Есть несколько превентивных мер , которые вы должны предпринять при работе с проводами или их установке. Помните о следующих советах, чтобы убедиться, что вы не нанесете никакого вреда своему имуществу, и в то же время обезопасите себя.

    Убедитесь, что питание отключено

    • Перед началом любых электромонтажных работ проверьте автоматический выключатель или источник питания и убедитесь, что питание всегда отключено. Заблокируйте выключатель, если это возможно, а если нет, убедитесь, что все в этом районе знают, что он отключен по какой-то причине, и оставьте легко заметную пометку о том, что вы работаете с электричеством.Это логично, но важно для безопасной рабочей среды.

    Носите защитные очки и защитную одежду

    • При работе с электричеством необходимо закрывать глаза. Вы же не хотите, чтобы искры или другой мусор попали вам в глаза. Кроме того, хорошей идеей будет носить длинные рубашки, брюки, перчатки и обувь на толстой подошве. Если окружающая среда находится на открытом воздухе или в больших масштабах, при работе над проектом, таким как прокладка трубопровода с помощью трассирующей проволоки, также может потребоваться каска вместе с другим защитным снаряжением для строительной среды.

    Всегда сначала проверяйте

    • Используйте тестер напряжения, чтобы проверить провода и соединения, прежде чем начинать с ними работать, чтобы убедиться, что они действительно обесточены. Это позволит вам точно оценить работу, которую необходимо выполнить, и выбрать продукт и инструменты, которые необходимо использовать.

    Имейте под рукой нужные инструменты

    • Как и в любой работе, вам нужны правильные инструменты, чтобы выполнить ее должным образом и с соблюдением техники безопасности. Наличие правильных инструментов для установки проводов вредно.Некоторые инструменты включают в себя: тестер напряжения, кусачки, инструменты для зачистки проводов и кабелей, острогубцы, тестер непрерывности и другие. Для крупномасштабных работ, таких как прокладка заземляющих кабелей, вам может понадобиться траншеекопатель или другое землеройное оборудование или тяжелая техника.

    Проверьте свою работу

    • Прежде чем заделать дыру или объявить работу выполненной, проверьте свою работу! Последнее, чего вы хотите, — это ненадежное соединение, и весь проект буквально сгорит в огне. Известно, что электрические пожары возникают в любое время и причиняют значительный ущерб и трагедии.Потяните за соединения, чтобы убедиться, что они надежно закреплены. Включите электричество и убедитесь, что все работает правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы для увеличения срока службы.



    Лучше всего, чтобы любой электрический проект выполнял доверенный профессиональный электрик. Но если вы готовы, соблюдайте все меры предосторожности от начала до конца проекта, чтобы обеспечить безопасность вас, ваших соседей и вашего имущества. Это также гарантирует долговечность работы. Будьте готовы и проверяйте свою работу на ходу.

    Наконечники для подключения и прокладки внутри промышленной панели управления

    Наконечники для проводки | Соединения и маршрутизация

    Электромонтаж промышленных панелей управления представляет собой сложный процесс, требующий ряда тщательно спланированных и выполненных деталей.

    Советы по подключению и прокладке проводки для промышленной панели управления (фото предоставлено powerindustrialcontrols.com) панели управления .

    Теперь обсудим советы и рекомендации, которые следует учитывать при подключении панели управления: есть некоторые общие моменты, которые следует учитывать при подключении панели управления.


    #1

    Соединения должны быть защищены от случайного ослабления .Правильно затяните винты клемм и, если соединительная вилка установлена, используйте прилагаемые зажимы или винты, чтобы закрепить ее в ответной розетке.

    Соединения должны быть защищены от случайного ослабления.
    #2

    Особое внимание в этом отношении следует уделить цепи защитного соединения , например, используя звездообразные шайбы и контргайки, где это необходимо.

    Особое внимание в этом отношении следует уделить цепи защитного соединения

    #3

    Два или более проводника могут быть подключены только к клемме, предназначенной для этой цели.Большинство соединительных блоков принимают только один или два проводника. Больше не форсировать.

    Два или более проводника могут быть подключены только к клемме, предназначенной для этой цели
    #4

    Добавьте дополнительную клемму и соедините ее с другой звеном, проложенным в кабельной тележке, чтобы получить дополнительную точку подключения .

    Добавьте дополнительную клемму и соедините ее с другой

    #5

    Паяные соединения должны выполняться только к клеммам, подходящим для этой цели . Трансформаторы могут быть снабжены револьверными наконечниками, пригодными для пайки, а сборки печатных плат могут иметь штырьки для пайки.

    Паяные соединения должны выполняться только к клеммам, подходящим для этой цели
    #6

    Клеммы и клеммные колодки должны быть четко обозначены и обозначены в соответствии с маркировкой на чертежах.

    Убедитесь, что идентификационные бирки и маркеры кабелей разборчивы, отмечены несмываемыми чернилами и подходят для среды, в которой будет использоваться панель.Они также должны соответствовать приведенным на чертежах машин и в инструкции или сервисной документации.

    Клеммы и клеммные колодки должны быть четко маркированы и идентифицированы в соответствии с маркировкой на чертежах
    № 7

    Если клеммы не оборудованы этим средством, должны быть предусмотрены средства удержания проводников, например, путем обжатия кабельных наконечников. Не используйте припой.

    Обжим кабельных наконечников
    #8

    Концы экранированных или экранированных проводников должны быть заделаны так, чтобы экран не изнашивался . Если экран должен быть подключен, то сделайте его так же, как и коаксиальный кабель с припаянной косичкой и гильзой.

    Если он не должен быть подсоединен, обрежьте его как можно дальше и накройте рукавом.

    Концы экранированных или экранированных проводников должны быть заделаны так, чтобы экран не изнашивался
    #9

    Клеммные колодки должны быть установлены и подключены так, чтобы внутренняя и внешняя проводка не пересекала клеммы .

    Клеммные блоки должны быть установлены и подключены так, чтобы внутренняя и внешняя проводка не пересекала клеммы
    #10

    Гибкие трубопроводы и кабели должны быть установлены таким образом, чтобы жидкости могли стекать с фитингов и концевых соединений .

    Гибкие кабелепроводы и кабели должны быть установлены

    Вернуться к содержанию ↑


    2. Прокладки проводников и кабелей

    #1

    Проводники и кабели должны проходить от клеммы к клемме без каких-либо промежуточных соединений . Это относится к соединению в середине провода или кабеля. Если по какой-либо причине это необходимо, используйте подходящий разъем или клеммную колодку. Не используйте витое и паяное соединение.

    Дополнительная длина должна быть оставлена ​​на разъемах , где кабель или кабель в сборе необходимо отсоединить во время технического обслуживания или обслуживания .

    Проводники и кабели должны проходить от клеммы к клемме без промежуточных соединений.
    #2

    Концевые муфты многожильных кабелей должны иметь соответствующую опору во избежание чрезмерной нагрузки на концевые муфты .

    Надежно закрепите кабель
    #3

    Защитный проводник должен быть проложен насколько это возможно близко к соответствующим проводникам под напряжением, чтобы избежать чрезмерного сопротивления контура .

    Защитный проводник должен быть проложен как можно ближе к соответствующим проводникам под напряжением, чтобы избежать чрезмерного сопротивления контура

    Вернуться к содержанию ↑


    3.

    Проводники различных цепей

    Это относится к проводам и кабелям, которые находятся в одном корпусе , но подключены к разным частям системы , например силовая проводка, по которой могут проходить большие токи при напряжении 415 вольт.

    Сигнальные провода, которые могут быть подключены к датчикам и к входным клеммам программируемого контроллера и, следовательно, пропускают только слабые токи от 5 до 24 вольт.

    Когда по проводнику течет ток, создается электромагнитное поле .Это более заметно, когда мощность высока, например, в случае мощного электрического переменного тока. мотор. Это поле может вызвать генерацию напряжения в других проводниках поблизости. Это так называемое напряжение помех может вызвать реакцию другой цепи, что приведет к неисправности .

    Когда ток включается или выключается, электромагнитное поле увеличивается и уменьшается, быстро вызывая, по сути, радиосигнал. Эффект похож на треск, который иногда можно услышать по радио или телевидению, когда что-то вроде холодильника включается и выключается. Этот излучаемый сигнал может приниматься другими проводами в системе и создавать помехи нормальному рабочему напряжению в системе.

    Это известно как Электромагнитные помехи или EMI . Правила электромагнитной совместимости (ЭМС) требуют, чтобы эти эффекты были сведены к минимуму.

    Электромагнитное поле в кабелепроводе

    Во многих случаях именно расположение проводки имеет решающее значение для предотвращения помех, и это должно быть разработано проектировщиком .Этот аспект электропроводки касается правил ЭМС. Схема такой проводки должна быть указана проектировщиком и должна соблюдаться.

    Если цепи работают при разных напряжениях, то проводники должны быть разделены соответствующими перегородками или все провода должны быть изолированы от максимального напряжения, которому может подвергаться любой проводник.

    Цепи, НЕ отключаемые устройством отключения питания, должны быть физически отделены от другой проводки и/или выделены цветом , чтобы их можно было легко определить как находящиеся под напряжением, когда устройство отключения находится в выключенном или разомкнутом положении .

    Лампа внутри кожуха, предназначенного для использования во время технического обслуживания, является примером такой цепи. Панель управления может быть изолирована, но для лампы потребуется питание, чтобы инженер мог видеть, работая с ней.

    Вернуться к содержанию ↑

    Справочник // Руководство по проводке промышленных систем управления, автор Боб Мерсер

    Установка поверхностной проводки — сегодняшний домовладелец

    Работая в качестве подрядчиков по реконструкции жилых помещений, мы многому научились несколько «горячих точек», с которыми сталкиваются потребители, когда дело доходит до реконструкции их домов.

    Больше и больше шкафов, много окон, просторные комнаты и больше электрических розеток всегда кажутся первыми в «списке мечтаний».

    Хотя мы считаем, что все это разумные запросы, мы считаем, что электрика должна быть пунктом номер один. Помимо удобства, которое предлагают несколько дополнительных ламп, выключателей или розеток, электрическая система имеет большое значение для безопасности дома.


    Элементы домашних электрических систем

    Есть два основных элемента домашней электрической системы, которые связаны с безопасностью; размер электросети и состояние системы (проводка, выключатели, предохранители, розетки и т. д.).)

    В большинстве современных домов есть электросеть, рассчитанная на 100 ампер. Во многих старых домах есть основная электрическая сеть, рассчитанная на 60 ампер. Меньшая служба просто недостаточно велика, чтобы удовлетворить спрос на электроэнергию в современном доме.

    Кроме того, многие из этих старых систем имеют проводку с ручкой и трубкой, предохранители и незаземленную проводку, которые не считаются безопасными по современным стандартам.


    Модернизация основного электроснабжения

    Мы считаем, что модернизация основного электроснабжения и замена проводки некачественной электрической системы является одним из лучших и разумных вложений, которые может сделать домовладелец.Никакая сумма денег не может компенсировать потерю жизни или невосполнимого личного имущества в результате пожара в доме, вызванного неисправной электрической системой.

    Мы не считаем модернизацию основных коммуникаций или замену электропроводки обычным проектом «сделай сам». Поэтому обратитесь к профессиональному электрику.

    Ваши основные коммуникации и электропроводка могут быть в хорошем состоянии, и все, что вам нужно сделать, это добавить розетку или две, или выключатель и коробку для светильника или потолочного вентилятора. Хорошие новости: с этим проектом справится даже мастер-сделай сам.

    Плохая новость: это может быть серьезной задачей, особенно для домов, построенных на бетонных плитах или без чердака. Добавление всего одной заглушки может означать вырезание стеновой панели, сверление отверстий в каркасе и «ловление» проводов в новых местах.

    Если это не ваше представление о развлечениях в субботу днем, вы можете рассмотреть альтернативу; проводка поверхностная.

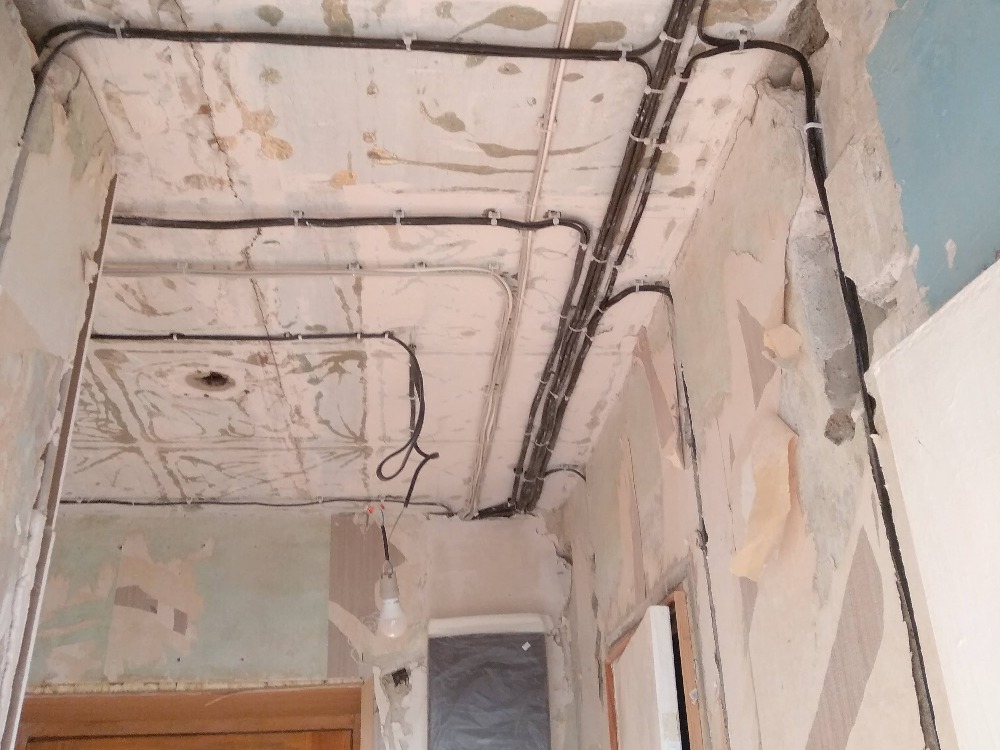

    О поверхностной проводке

    Наземная проводка — это система проводов, которые просто проходят по поверхности стены или потолка, но скрыты и защищены декоративной крышкой или каналом. Вы можете установить поверхностную проводку практически без нарушения существующей отделки. Это может быть настоящим плюсом, особенно когда речь идет о обоях или панелях.

    Недостаток (и возражение большинства людей против этой системы): поверхностную проводку трудно скрыть, и она «торчит, как больной палец». Однако со стенами из блоков, бетона или другого материала, которые делают ловлю проволоки невозможной, поверхностная проводка может быть единственным практичным выбором. Но обратите внимание, этот тип системы наземной проводки не предназначен для наружного использования.Существуют и другие системы наземной электропроводки, одобренные для наружного использования.

    Системы наземной электропроводки состоят из металлических или тяжелых пластиковых компонентов и могут быть приобретены в большинстве бытовых центров. Они поставляются с ассортиментом фитингов, чтобы сделать установку максимально простой. Вы можете резать материал ножовкой, что исключает необходимость в каких-либо электроинструментах. Тем не менее, беспроводная дрель-шуруповерт может значительно облегчить работу. Единственный другой необходимый инструмент — это комбинированный кусачки/инструмент для зачистки проводов.


    Установка наземной проводки

    Перед установкой наземной проводки электрическая система должна быть в хорошем состоянии.Не перегружайте существующую цепь, используя одновременно слишком много приборов или устройств. Однако добавление нескольких новых розеток в цепь редко бывает проблемой. В случае сомнений обратитесь к профессиональному электрику.

    Процесс установки прост. Начните с создания схемы, на которой показано, где новая розетка, выключатель или приспособление должны быть расположены по отношению к существующей электросети. Выберите существующую розетку, которая будет служить источником питания для дополнения. Отключите питание соответствующей розетки и снимите крышку и розетку, чтобы открыть только проводку.Прикрепите стартовую коробку к существующей розетке и проложите систему наземной электропроводки в нужном месте. Новая стартовая коробка имеет двойное назначение. Он служит как распределительной коробкой для проводных соединений, так и розеткой. Включите электричество после того, как сделаете все соединения.

    Не забудьте проконсультироваться с местными строительными властями, чтобы определить, нужно ли вам разрешение, и убедиться, что работа соответствует местным нормам.


    Дополнительная литература

    ECSTUFF4U для инженера-электронщика

    Определение проводки скобы:  Электропроводка с зажимами является одной из самых дешевых систем электропроводки, учитывая первоначальную стоимость и трудозатраты, и она наиболее подходит для временной системы электропроводки.Эта система проводки быстро монтируется, легко проверяется и модифицируется. В этом типе проводки в качестве жилы используется провод с изоляцией ВИР или ПВХ.
    Эта система проводки. Все кабели находятся под открытым небом, поэтому неисправность очень легко найти и заменить ее очень быстро, а также легко обнаружить неисправность. Так что в настоящее время проводка с шипами используется в большинстве армейских кампусов или фестивалей, таких как брак.


    Установка скобы проводки:

    Проводка с шипами рекомендуется только для временной установки.Клипса выполнена попарно, имеющей нижнюю и верхнюю половинки. Таким образом, в нижней части половина имеет канавки для приема провода, а верхняя половина предназначена для захвата кабеля. изначально нижняя и верхняя планка закрепляются на стене неплотно согласно макету. Затем трос протягивается, натягивается и скоба затягивается винтом. Клипса бывает трех основных типов, с одной, двумя или тремя канавками для приема одной, двух или максимум трех проволок.

    Эта система проводки устанавливается в вертикальной или горизонтальной системе.В этой системе проводки неисправность легко заменяется, потому что весь кабель открыт. Когда одна цепь проходит через другую цепь или кабель в системе проводки с шипами, то в целях безопасности на нижних кабелях используются изоляторы. В месте поворота проводки с шипами используется специальный тип шипа. Расстояние между двумя скобами составляет примерно 0,5 метра, 18 дюймов или 45 см, а расстояние между кабелями и стеной составляет примерно 1,5 см. Расстояние между двумя кабелями составляет от 4 до 7 см в зависимости от их текущего номинала.Проводка с зажимами используется в большинстве промышленных кабелей большой мощности. Расстояние между землей и кабелем составляет примерно от 2,5 до 3 см, поэтому на выключателях и распределительных коробках отмечаются точки заземления.

    Кабель вводится в распределительную коробку через отверстия, и всегда через одно отверстие проходит один кабель. Когда кабель проходит через стены или крыши, обычно используются фарфоровые или металлические трубы. Срок службы такой проводки составляет минимум 3 месяца и максимум 10-15 лет.

    Кабельная скоба

    Некоторые меры предосторожности при использовании скоб:

    • Проводка с шипами не подходит для мест, где присутствует дым, пар, пыль и существует риск механических повреждений.
    • Трос прямо лежит в скобах.
    • Не прокладывайте эту проводку специально для магазинов и легковоспламеняющихся мест.
    • Крышка не плотно прикручена к основанию из-за повреждения кабеля и не так слабо прикручена, что в результате провисает кабель.
    • Если кабель проходит под водопроводными трубами, стеной или крышей, то кабели всегда проходят через металлические кабелепроводы.
    • Выключатели, розетки, вырезы, потолочные розетки и патроны для ламп всегда устанавливаются на круглые деревянные блоки.
    • Расстояние между ответвлениями для однофазного питания не менее 2,5 см, для подсети не менее 4 см.
    • Всегда используйте деревянные втулки на каждом конце кабелепровода.
    • Кабель из ПВХ или ВИК
    • Однопозиционные переключатели
    • Деревянный круглый блок
    • Отвод для изоляции
    • Распределительная коробка
    • Заглушка Rawal
    • Главный выключатель
    • Патрон лампы
    • Потолочный ряд
    • Шип
    • Цвет
    • Предохранитель
    • Резьба
    • Втулка
    • Розетка
    • Винты 2. 5 дюймов

    Инструменты, используемые для прокладки проводов:

    • Нож
    • Лестница
    • Молоток
    • Долото
    • Пила по дереву
    • Тестер фаз
    • Рулетка
    • Комбинированные плоскогубцы
    • Электродрель
    • Отвертка
    • Бокорез

    Преимущества проводки с зажимом:

    • Легко обнаружить неисправность.
    • Легко ремонтируется.
    • Это временная система проводки.
    • Самый дешевый для внутренней разводки.

    Недостатки проводки с шипами:

    • Плохой внешний вид.
    • Выглядит нехорошо.
    • Эта система проводки не является безопасной и долговечной.
    • Есть шанс ударить током или выстрелить.
    • Это ненадежная система электропроводки.
    • Используется только в низкотемпературных местах.

    Применение скоб для проводки:

    • Промышленность
    • Армейский городок
    • Функция брака для различных типов проводки

    Некоторые другие системы электропроводки:

    1. Проводка крышки корпуса
    2. Проводка скрытого кабелепровода
    3. Проводка рейки

    Мы надеемся, что вы лучше поняли эту концепцию. Кроме того, любые вопросы, касающиеся этой концепции или некоторых проектов в области электротехники и электроники, оставляйте свои отзывы в разделе комментариев ниже.

    Определение проводки скобы:  Электропроводка с зажимами является одной из самых дешевых систем электропроводки, учитывая первоначальную стоимость и трудозатраты, и она наиболее подходит для временной системы электропроводки.Эта система проводки быстро монтируется, легко проверяется и модифицируется. В этом типе проводки в качестве жилы используется провод с изоляцией ВИР или ПВХ.
    Эта система проводки. Все кабели находятся под открытым небом, поэтому неисправность очень легко найти и заменить ее очень быстро, а также легко обнаружить неисправность. Так что в настоящее время проводка с шипами используется в большинстве армейских кампусов или фестивалей, таких как брак.


    Установка скобы проводки:

    Проводка с шипами рекомендуется только для временной установки.Клипса выполнена попарно, имеющей нижнюю и верхнюю половинки. Таким образом, в нижней части половина имеет канавки для приема провода, а верхняя половина предназначена для захвата кабеля. изначально нижняя и верхняя планка закрепляются на стене неплотно согласно макету. Затем трос протягивается, натягивается и скоба затягивается винтом. Клипса бывает трех основных типов, с одной, двумя или тремя канавками для приема одной, двух или максимум трех проволок.

    Эта система проводки устанавливается в вертикальной или горизонтальной системе.В этой системе проводки неисправность легко заменяется, потому что весь кабель открыт. Когда одна цепь проходит через другую цепь или кабель в системе проводки с шипами, то в целях безопасности на нижних кабелях используются изоляторы. В месте поворота проводки с шипами используется специальный тип шипа. Расстояние между двумя скобами составляет примерно 0,5 метра, 18 дюймов или 45 см, а расстояние между кабелями и стеной составляет примерно 1,5 см. Расстояние между двумя кабелями составляет от 4 до 7 см в зависимости от их текущего номинала.Проводка с зажимами используется в большинстве промышленных кабелей большой мощности. Расстояние между землей и кабелем составляет примерно от 2,5 до 3 см, поэтому на выключателях и распределительных коробках отмечаются точки заземления.

    Кабель вводится в распределительную коробку через отверстия, и всегда через одно отверстие проходит один кабель. Когда кабель проходит через стены или крыши, обычно используются фарфоровые или металлические трубы. Срок службы такой проводки составляет минимум 3 месяца и максимум 10-15 лет.

    Кабельная скоба

    Некоторые меры предосторожности при использовании скоб:

    • Проводка с шипами не подходит для мест, где присутствует дым, пар, пыль и существует риск механических повреждений.
    • Трос прямо лежит в скобах.
    • Не прокладывайте эту проводку специально для магазинов и легковоспламеняющихся мест.
    • Крышка не плотно прикручена к основанию из-за повреждения кабеля и не так слабо прикручена, что в результате провисает кабель.
    • Если кабель проходит под водопроводными трубами, стеной или крышей, то кабели всегда проходят через металлические кабелепроводы.
    • Выключатели, розетки, вырезы, потолочные розетки и патроны для ламп всегда устанавливаются на круглые деревянные блоки.
    • Расстояние между ответвлениями для однофазного питания не менее 2,5 см, для подсети не менее 4 см.
    • Всегда используйте деревянные втулки на каждом конце кабелепровода.
    • Кабель из ПВХ или ВИК
    • Однопозиционные переключатели
    • Деревянный круглый блок
    • Отвод для изоляции
    • Распределительная коробка
    • Заглушка Rawal
    • Главный выключатель
    • Патрон лампы
    • Потолочный ряд
    • Шип
    • Цвет
    • Предохранитель
    • Резьба
    • Втулка
    • Розетка
    • Винты 2. 5 дюймов

    Инструменты, используемые для прокладки проводов:

    • Нож
    • Лестница
    • Молоток
    • Долото
    • Пила по дереву
    • Тестер фаз
    • Рулетка
    • Комбинированные плоскогубцы
    • Электродрель
    • Отвертка
    • Бокорез

    Преимущества проводки с зажимом:

    • Легко обнаружить неисправность.
    • Легко ремонтируется.
    • Это временная система проводки.
    • Самый дешевый для внутренней разводки.

    Недостатки проводки с шипами:

    • Плохой внешний вид.
    • Выглядит нехорошо.
    • Эта система проводки не является безопасной и долговечной.
    • Есть шанс ударить током или выстрелить.
    • Это ненадежная система электропроводки.
    • Используется только в низкотемпературных местах.

    Применение скоб для проводки:

    • Промышленность
    • Армейский городок
    • Функция брака для различных типов проводки

    Некоторые другие системы электропроводки:

    1.
