Термостойкие провода и кабели: марки и характеристики

В проектировании электропроводки основная задача, которая стоит перед инженером – обеспечить надежное, бесперебойное функционирование системы в условиях конкретного помещения. У любителей вызывает затруднение выбор провода для бани, сауны, бойлерной – в общем в различных жарких помещениях или электроприборах, которые в процессе работы сильно греются. В этой статье мы расскажем о том, какие существуют термостойкие провода и кабели, а также вкратце рассмотрим особенности каждого варианта проводника.

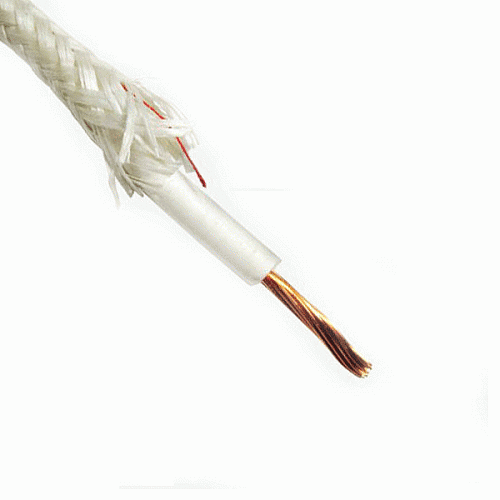

РКГМ

Маркировка РКГМ, расшифровывается как:

  • РК – изоляция выполнена из кремнийорганической резины;
  • Г – голый, медный;
  • М – оплётка из стекловолокна, пропитанного кремнийорганическим лаком и эмалью.

Отличительной особенностью этого вида термостойкого провода является очень гибкая медная жила классом гибкости не менее 4 и допустимая рабочая температура. РКГМ работает в диапазоне температур от -60 до +180 градусов.

Он устойчив к горению. Этот провод всегда одножильный, часто 2 или 3 таких жилы используют для прокладки освещения в парилке бань и саун, для электроплит.

ПАЛ

Расшифровка провода марки ПАЛ:

  • П – провод;
  • А – асбестовый;
  • Л – лаковый.

Состоит всегда из одной медной многопроволочной жилы в асбестовой изоляции, которая пропитана кремнийорганическим лаком. Класс гибкости от 3 до 4. Устойчив к истиранию, а самое главное – он термостойкий. ПАЛ выдерживает длительное воздействие температуры до 300 градусов Цельсия (до 3000 часов), но следует помнить, что уже свыше 200-250 градусов начинают выделяться опасные токсины. При этом он устойчиво переносит воздействие бензина, толуола и других видов ГСМ.

Данный проводник используют для электропечей и других установок с высокими рабочими температурами

ПРКА

Маркировка ПРКА говорит нам о том, что это:

  • П – провод;
  • РК – с изоляцией из кремнийорганической резины;
  • А – повышенной твердости.

У него одна многопроволочная медная жила. Оболочка пропитана противогнилостным составом, она не распространяет горение, выделяет малое количество газа и дыма, устойчива к грибку, а также не содержит галогенов. Воздействие ультрафиолетового излучение переносит нормально. Работает провод ПРКА в диапазоне температур от -60 до +180 градусов Цельсия.

Его используют для монтажа нагревательных установок, электродвигателей, проводки в сушильных камерах и пр.

ПВКВ

При эксплуатации электрических машин возникает несколько вредных факторов. Здесь и повышенный уровень температуры и вибраций. Специально для этого разработан одножильный термостойкий провод типа ПВКВ, его маркировка расшифровывается так:

  • П – провод;
  • В – для выводов электрических машин;
  • КВ – изоляция выполнена в два слоя кремнийорганической резины.

Марка ПВКВ устойчива к вибрации, хорошо изгибается. Работает в диапазоне температур вплоть до 180 градусов Цельсия, а устойчивость к повышенной влажности позволяет его использовать не только для электрических машин, но и для подключения светильников в банях.

ПНБС

Первый в нашем перечне термостойкий кабель с более чем 1 жилой. ПНБС может состоят из 2-5 многопроволочных токопроводящих жил. Изоляция его выполнена из кремнийорганической резины, а оболочка из фторсилоксановой. Изделие предназначено для неподвижного подключения электроприборов в помещениях с температурой до 150 градусов Цельсия. Используется для проводки и подключения нагревателей, электрических печей и прочего. Термостойкая изоляция позволяет подключать провод напрямую к нагревательным элементам, что недопустимо, например, для кабельной продукции в резиновой или виниловой оболочке.

ПМТК

Монтажный термостойкий провод в кремнийорганической оболочке с медной многопроволочной жилой – так расшифровывается аббревиатура ПМТК, одна из разновидностей термоустойчивого проводника. Кстати жил может быть больше 1. Изделие устойчиво к воздействию ультрафиолетового излучения, холода и жары. Характеристики допускают использование при 100% влажности воздуха и температурах в диапазоне от -60 до +200°C. ПМТК не распространяет горение при одиночной прокладке.

ПРКС

Гибкий медными кабель марки ПРКС в силиконовой изоляции выдерживает температуру от -60 до +180°C. Может содержать от 2 до 5 жил. При нагреве или воздействии огня не выделяет токсинов и не деформируется при перепадах температур. Также стоит отметить, что его оболочка устойчиво переносит воздействие масел и бензина.

Всё это также позволяет использовать ПРКС для подключения мощных электроприборов к питающей сети в жарких помещениях, а также для питания мощных нагревателей.

Мы рассмотрели основные марки термостойких кабелей и проводов, а также их характеристики. Все изделия можно использовать в бане и других целях, при которых проводка будет эксплуатироваться в условиях повышенной температуры. В наше время наиболее популярным является применение таких проводников для прокладки питания подсветки в бане, например, для светодиодной ленты или обычных светильников. Подключение электропечей с мощными тэнами также должно выполняться термостойким кабелем, изоляция которого не оплавиться от непосредственной близости к источнику нагрева, в противном случае возможны короткие замыкания и прочие неприятности.

Напоследок рекомендуем просмотреть обзор некоторых марок, которые были в нашем списке:

Материалы по теме:

Провод медный термостойкий одножильный РКГМ

Провод медный РКГМ — это термостойкий провод с медными многопроволочными токопроводящими жилами, который предназначен для использования при температурах до +180°С. Он рассчитан на номинальное напряжение до 660В с частотой до 400Гц.

Медные провода РКГМ прекрасно выдерживают воздействия механического характера, такие как удары или вибрация. Также они не восприимчивы к воздействию грибков и плесени. Хотя не допускают агрессивной среды и воздействия масел.

Основной областью применения медных проводов РКГМ является:

  • электронагревательные приборы (фиксированный монтаж),
  • электрические двигатели,
  • устройства и приборы освещения,
  • электрические плиты,
  • термические или жарочные шкафы,
  • сауны и бани,
  • любое электрическое оборудование в условиях тропического климата.

Благодаря своим характеристикам, провод медный РКГМ может использоваться в любых климатических районах, кроме районов с очень низкой температурой (ниже -60°С).

Провода медные РКГМ обладают высокой гибкостью, что позволяет выдерживать не менее десяти изгибов вокруг цилиндрической поверхности при радиусе изгиба равном двум наружным диаметрам провода.

Эти провода прекрасно переносят условия пониженного давления (от 1 мм рт. ст.), а также высокого давления (3 кгс/см2).

Устройство медного провода РКГМ

Конструкция медного провода РКГМ представляет собой скрученную токопроводящую жилу, которая изготовлена из множества медных проволок. Изоляция провода РКГМ выполнена из кремнийорганической резины, которая не содержит галогены, не обладает свойствами не распространения огня и может выдерживать механические удары и вибрации.

Защитный покров медного провода РКГМ выполнен из стекловолокна пропитанного лаком обладающим свойствами термостойкости. Вместо лака может использоваться термостойкая эмаль.

Для полного представления всех особенностей медного провода РКГМ необходимо знать его основные характеристики, которые касаются стойкости к воздействию следующего характера:

  • вибрация синусоидальная с амплитудой ускорения до 400 м/с2 и частотой до 5кГц,
  • вибрация акустического характера с уровнем звукового давления до 160 Дб и частотой до 10 кГц,
  • удар механической природы (одиночный) длительностью до 2 мс с пиковым ударным ускорением до 15000 м/с2,
  • удар механической природы (многократный) длительностью до 5 мс с пиковым ударным ускорением до 150 м/с2,
  • нижний предел атмосферного давления 1,3х102 Па,
  • верхний предел атмосферного давления 2,95х105 Па,
  • максимальная рабочая температура +180°С,
  • минимальная рабочая температура -60°С,
  • допустимая влажность окружающей среды 100% (при температуре до 35°С).

Выбор провода медного РКГМ и качество продукции разных производителей

Несмотря на кажущуюся простоту конструкции провода медного РКГМ, он часто подделывается. Чтобы уберечься от приобретения не качественной продукции следует знать несколько правил выбора.

Самостоятельно определить качество медного провода РКГМ сложно, но вполне осуществимо. Для этого необходимо знать основные проверяемые параметры и методы их контроля.

Основным параметром, который занижается недобросовестными производителями — это площадь сечения токопроводящей жилы. Иногда встречаются занижение параметров на 40% и более. Поэтому не стоит лениться взять с собой штангенциркуль или микрометр и замерить диаметр токопроводящей жилы. Произведя расчет площади сечения можно убедиться в соответствии заявленных параметров реальным цифрам.

Также можно замерить толщину изоляции или защитной оболочки. Но эти параметры не всегда известны. Поэтому, лучше всего взять образец заведомо качественного провода и сравнить его геометрические параметры с предлагаемой продукцией. В качестве эталона рекомендуется использовать провода советского производства, так как в те времена заводами неукоснительно соблюдалось соответствие всем стандартам.

Не стоит безосновательно верить маркировке кабеля, выполненной кириллицей. Маркировку подделать проще всего, и она не является подтверждением качества.

Проверка качества материала, который использовался при производстве медного провода РКГМ. Для этого достаточно зачистить небольшой участок провода и осмотреть токопроводящую жилу. Она должна иметь бликующий медный цвет. Наличие пятен или неоднородности свидетельствует о применении некачественного материала.

Также проверить качество можно путем многократного изгиба провода. Хотя такие испытания проводятся на заводах при помощи специального оборудования, руками провод должен изогнуться не менее 30 раз без повреждений.

Не лишним будет ознакомление с сертификатом качества, который обязательно должен сопровождать предлагаемый медный провод РКГМ.

Монтаж и эксплуатация провода медного РКГМ

Монтаж и эксплуатация медного провода РКГМ выполняется в полном соответствии с требованиями нормативных документов. Работы должны выполнять квалифицированные специалисты с допуском к выполнению подобных работ.

При монтаже медного провода РКГМ необходимо учитывать, что он допускает:

  • минимальный радиус изгиба не менее двух наружных диаметров,
  • температуру окружающей среды во время монтажа не ниже -15°С,
  • максимальную рабочую температуру до +180°С,
  • минимальную рабочую температуру до -60°С,
  • влажность окружающей среды 100% при температурах до +35°С.

Также стоит помнить, что строительная длина медного провода РКГМ составляет:

  • при сечении токопроводящей жилы от 0,75 до 6 кв.мм — от 100 м,
  • при сечении токопроводящей жилы от 10 до 95 кв. мм — от 50 м.

При условии соблюдения всех требований монтажа и эксплуатации, срок службы медного провода РКГМ составляет не менее 8 лет.

Медный провод РКГМ является незаменимым при подключении электрического оборудования в условиях высоких температур. Его особые параметры и характеристики позволяют применять его в тех случаях, когда обычный кабель не может гарантировать длительную бесперебойную работу оборудования с обеспечением требуемого уровня безопасности.

Термостойкие одножильные провода с изоляцией из стекловолокна Olflex Heat 350 SC,1565 SC

Термостойкий одножильный провод с изоляцией из стекловолокна Lapp Kabel Olflex Heat 350 SC (свыше +260 °C)

Для температуры окружающей среды от -50 до +350 °C

Незначительное сопротивление жилы благодаря использованию медных жил, покрытых никелем

Области применения

  • Широкий температурный диапазон позволяет многостороннее применение в областях с классом нагревостойкости C
  • Доменные печи и стекловарни
  • Химическая промышленность, электростанции
  • Моторостроение, производство печей
  • Производство осветительных приборов, приборостроение и аппаратостроение

Внешний вид продукта

  • Жилы из медных тонких проволок, покрытых никелем
  • Изоляция жил из стеклонитей в виде обмотки
    (от 16 мм² дополнительно обмотка лентами на основе слюды)
    , поверх оплетка из пропитанных стеклонитей,
    цвет белый (натуральный)

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2
  • Для прокладки только в помещениях с сухой средой
  • Для температур выше 350 °C, рекомендуем кабели ÖLFLEX® HEAT 1565

Преимущества

  • Незначительное сопротивление жилы благодаря использованию медных жил, покрытых никелем



Технические характеристики
Маркировка жил
 Номинальное напряжение
Натуральные цвета
 U0/U: 300/500 B
Классификация Испытательное напряжение
ETIM 5. 0 Class-ID: EC000993
ETIM 5.0 Class-Description: провода одножильные 		 1500 B
Конструкция жилы Tемпературный диапазон
из тонких медных проволок кл. гибкости 5 по
VDE 0295/ IEC 60228		 Неподвижная прокладка: — 50°C + 350°C
(необходимо достаточное проветривание)
Минимальный радиус изгиба
Неподвижная прокладка 5 x D



Перечень продукции
Номер артикула Сечение жилы в мм² Наружный диаметр
в мм		 Вес меди
кг/км		 Вес
кг/км
ÖLFLEX® HEAT 350 SC
0091350 0,5 2,5 4. 8 13.0
0091351 0,75 3.0 7.2 15.0
0091352 1 3,4 9.6 17.0
0091353 1,5 3,5 14.4 23.0
0091354 2,5 3,7 24.0 34.0
0091355 4 4,2 38.4 54.0
0091356 6 6,2 57.6 84.0
0091357 10 7,3 96.0 120.0
0091358 16 8.0 153.6 199.0
0091359 25 9,5 240.0 300.0
0091360 35 10,9 336. 0 399.0
0091361 50 13,2 480.0 540.0

Термостойкий одножильный провод с изоляцией из стекловолокна Lapp Kabel Olflex Heat 1565 SC (свыше +260 °C)

Для температуры окружающей среды от -195 до +400 °C

Незначительное сопротивление жилы благодаря использованию медных жил, покрытых никелем; Превосходная термостойкость даже при кратковременном контакте с расплавленным металлом или стеклом

Области применения

  • Кабели гарантируют работу электрических цепей в областях с экстремально высокими температурами
  • Доменные печи и коксовые мельницы
  • Рафинировочные заводы
  • Стекловарни
  • Алюминиевые и сталелитейные заводы

Внешний вид продукта

  • Жилы из медных тонких проволок, покрытых никелем
  • Ленты Mica на основе слюды
  • Оплетка из стеклонитей с пропиткой,
    цвет жилы: красный

Характеристики

  • Не поддерживают горение
  • Для прокладки только в помещениях с сухой средой

Преимущества

  • Незначительное сопротивление жилы благодаря использованию медных жил, покрытых никелем
  • Превосходная термостойкость даже при кратковременном контакте с расплавленным металлом или стеклом



Технические характеристики
Маркировка жил
 Номинальное напряжение
красный
 U0/U: 300/500 B
Классификация Испытательное напряжение
ETIM 5. 0 Class-ID: EC000993
ETIM 5.0 Class-Description: провода одножильные 		 2200 B
Конструкция жилы Tемпературный диапазон
из тонких медных проволок кл. гибкости 5 по
VDE 0295/ IEC 60228		 от -195 до +400 °C
(необходимо достаточное проветривание)
Кратковременно до +1565 °C
Минимальный радиус изгиба
Неподвижная прокладка 5 x D



Перечень продукции
Номер артикула Сечение жилы в мм² Наружный диаметр
в мм		 Вес меди
кг/км		 Вес
кг/км
ÖLFLEX® HEAT SC 1565
3020780 0,75 2,9 7. 2 15.9
3020781 1 3.0 9.6 18.8
3013234 1,5 3,3 14.4 24.3
3020782 2,5 3,8 24.0 35.0
3018942 4 4,8 38.4 56.0
3020783 6 5,6 57.6 86.4
3016697 10 6,2 96.0 123.0
3016698 16 7,9 153.6 202.5
3016699 25 9,2 240.0 295.1
3016771 35 10,6 336.0 403.9
3017861 50 12,2 480. 0 545.0



Кабель РКГМ — цены, прайс-лист 2021



Расшифровка условного обозначения провода

РКГМ представляет собой одножильный термостойкий медный провод, относящийся к категории кабельных изделий специального назначения, используемых в условиях повышенной влажности, температуры и других внешних факторов. Обозначение провода имеет следующую расшифровку:

  • о том, что провод имеет медную жилу, говорит отсутствие буквы «А» в начале его маркировки;
  • начальные буквы «Р» и «К» обозначают, что изоляция жилы выполнена из резины с добавлением кремнийорганических соединений для обеспечения термостойкости изоляционного материала;
  • следующая буква «Г» обозначает, что провод «голый» или гибкий, то есть без защитной брони;
  • последняя буква «М» обозначает материал внешней оболочки, которая выполнена в виде оплётки из стекловолоконной нити с пропиткой специальным жаростойким лаком.

К буквенной маркировке провода добавляются числовые выражения через дефис, например, РКГМ 0,75-660, где первое число 0,75 указывает на сечение токопроводящей жилы в мм2, а второе 660 – на величину максимального рабочего напряжения в вольтах.

Конструкция провода РКГМ

Провод РКГМ одножильный. Многопроволочная токопроводящая жила (1) состоит из скрученных медных проволок, обеспечивающих гибкость сердечника не ниже 4 класса. Площадь поперечного сечения жилы может составлять 0,75-120мм2. Электрическая изоляция жилы обеспечивается резиновой оболочкой (2), с добавлением кремнийорганических соединений для повышения термостойкости материала.

Электрическое сопротивление изоляции составляет 90-250МОм в зависимости от диаметра сечения сердечника. Чем больше диаметр сечения жилы, тем тоньше изоляционный слой и меньше сопротивление изоляции.

Кремнийорганическая резиновая изоляция помещена во внешнюю защитную оболочку-оплётку (3), выполненную из стекловолокна, которая в свою очередь также пропитана кремнийорганическим лаком и защищена снаружи слоем эмали.

Жаропрочная внешняя оболочка вместе с такой же резиновой изоляцией обеспечивают следующие основные технические и эксплуатационные характеристики провода:

  • диапазон рабочих температур (-60 — +180)°С;
  • максимальная влажность окружающей среды – 100%;
  • максимальное рабочее напряжение – 660В;
  • минимальный радиус монтажного изгиба равен двойному диаметру провода; диаметр провода – от 3,5 до 21,3мм;
  • срок эксплуатации – не менее 8 лет.

Область применения и условия эксплуатации провода

Специальный термоустойчивый провод РКГМ применяется в электрических машинах и агрегатах в качестве выводов рабочих обмоток, в электронагревательных и осветительных приборах, калориферах, термостатах, электроплитах и аналогичных устройствах для монтажа внутренней арматуры. Он также широко используется в прокладке электрической проводки в помещениях банно-прачечных комбинатов и саун.

Основными преимуществами провода по сравнению с другими типами монтажных проводов являются:

  • высокая термическая устойчивость и жаропрочность изоляционного материала;
  • стойкость к воспламенению и распространению пламени;
  • устойчивость к перепадам давления и вибрации;
  • невосприимчивость к действию грибков и бактерий;
  • устойчивость к солнечной радиации.

В соответствии с особенностями технических характеристик провод РКГМ применяется в условиях повышенных температур и влажности.
