Расчет односкатной крыши, онлайн калькулятор

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

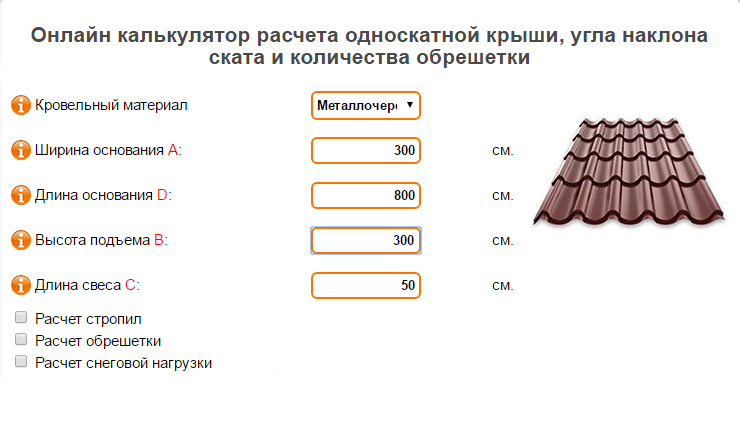

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

  1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
  2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м2

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Результаты расчетов:

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Таблица ветровых и снеговых нагрузок по России

Субъект федерацииГородСнеговой районВетровой район
АдыгеяМайкоп21
Алтайский крайБарнаул43
Бийск41
Рубцовск33
Амурская областьБлаговещенск13
Архангельская область		Архангельск42
Северодвинск42
Астрахань13
БашкортостанНефтекамск52
Салават53
Стерлитамак53
Уфа52
Белгородская областьБелгород32
Старый Оскол32
Брянская областьБрянск31
БурятияУлан-Удэ13
Владимирская областьВладимир31
Ковров41
Муром31
Волгоградская областьВолгоград23
Волжский
2		3
Камышин32
Вологда41
Череповец41
Воронежская областьВоронеж32
ДагестанДербент25
Махачкала25
Хасавюрт25
Забайкальский крайЧита12
Ивановская областьИваново41
Иркутская областьАнгарск23
Братск32
Иркутск23
Калининградская областьКалининград22
КалмыкияЭлиста23
Калужская областьКалуга31
Обниск 31
Камчатский крайПетропавловск-Камчатский77
Кемеровская областьКемерово43
Киселевск42
Ленинск-Кузнецкий43
Новокузнецк43
Прокопьевск42
Кировская областьКиров51
Костромская областьКострома41
Краснодарский крайКраснодар26
Новороссийск25
Сочи24
Красноярский крайАчинск43
Красноярск33
Норильск53
Курганская областьКурган32
Курская областьКурск32
Ленинградская областьСанкт-Петербург32
Липецкая областьЕлец32
Липецк32
Магаданская областьМагадан55
Марийская РеспубликаЙошкар-Ола41
МордовияСаранск32
Московская областьБалашиха31
Железнодорожный32
Жуковский31
Коломна31
Красногорск31
Люберцы31
Москва31
Мытищи31
Ногинск 31
Одинцово41
Орехово-Зуево31
Подольск31
Серпухов31
Химки31
Щелково31
Электросталь31
Мурманская областьМурманск54
Нижегородская областьАрзамас42
Дзержинск41
Нижний Новгород41
Новгородская областьВеликий Новгород31
Новосибирская областьНовосибирск43
Омская областьОмск32
Оренбургская областьОренбург43
Орск
4		2
Орловская областьОрел32
Пензенская областьПенза32
Пермский крайПермь52
Приморский крайАртем34
Владивосток24
Находка25
Уссурийск23
Псковская областьВеликие Луки31
Псков31
Республика КарелияПетрозаводск25
Республика КомиСыктывкар51
Ухта52
Ростовская областьБатайск23
Волгодонск23
Новочеркасск2
3
Новошахтинск23
Ростов-на-Дону23
Таганрог23
Шахты23
Рязанская областьРязань31
Самарская областьВолжский43
Новокуйбышевск43
Самара43
Сызрань33
Тольятти43
Саратовская областьБалаково33
Саратов33
Энгельс33
Сахалинская областьЮжно-Сахалинск44
Свердловская областьЕкатеринбург32
Каменск-Уральский31
Нижний Тагил42
Первоуральск42
Северная осетияВладикавказ2—
Смоленская областьСмоленск31
Ставропольский крайНевинномысск25
Ставрополь25
Тамбовская областьТамбов32
ТатарстанАльметьевск52
Казань42
Набережные Челны52
Нижнекамск52
Тверская областьТверь41
Томская областьТомск43
Тульская областьНовомосковск31
Тула21
ТываКызыл21
Тюменская областьТобольск42
Тюмень32
УдмуртияИжевск51
Ульяновская областьДимитровград42
Ульяновск42
Хабаровский крайКомсомольск-на-Амуре43
Хабаровск23
ХакасияАбакан23
Ханты-Мансийский  АОНефтеюганск42
Нижневартовск52
Сургут42
Челябинская областьЗлатоуст42
Копейск32
Магнитогорск43
Миасс32
Челябинск32
Чеченская РеспубликаГрозный24
ЧувашияНовочебоксарск42
Чувашская РеспубликаЧебоксары42
ЯкутияЯкутск22
Ямало-Ненецкий  АОНовый Уренгой52
Ноябрьск52
Ярославская областьРыбинск41
Ярославль41

Пояснения к расчету односкатной крыши

Угол наклонаКалькулятор учитывает указанный угол и определяет его правильность для выбранного кровельного материала. Изменение угла наклона осуществляется путем изменения высоты подъема крыши.
Площадь поверхностиОбщая площадь кровли со свесами.
Вес кровельного материалаВес кровельного материала для покрытия всей крыши.
Количество изоляционного материалаКоличество изоляционного материала (длина рулона 15 метров, ширина 1 метр, нахлест 10 см).
Нагрузка на стропильную системуНагрузка кровельной системы с учетом ветровых и снеговых нагрузок выбранного региона.
Длина и количество стропилПоказывает длину стропильной ноги и количество стропил с учетом заданного шага.
Сечение, вес и объем стропилПараметры определяются с учетом кровельного материала, площади поверхности, угла наклона и региональных нагрузок.
Количество и объем досок обрешеткиВ калькуляторе используется стандартная 6 метровая доска.  Объем просчитывается в кубических метрах.

Визуализация односкатной крыши

На стадии проектирования, для визуального рассмотрения и анализа выбранных параметров можно использовать программу ArCon.

Ниже представлена небольшая демонстрация по созданию проекта постройки с односкатной крышей:

3D Расчет односкатной крыши – Онлайн-калькулятор

Также можно рассчитать

Отображение

Единицы измерения:

DU

Цвет чертежа:

CL

Тип кровли

UH

Жёсткая

US

Мягкая

Крыша

Выступ крыши снизу (свес сзади):

TC

Выступ крыши сверху (свес спереди):

TF

Выступ крыши сбоку:

TS

TE

Установить стропилу на краю

TW

Установить стропилу у стены

Дом

Ширина:

HW

Длина:

HL

Толщина стены:

HC

Высота стены (высокой):

WF

Высота стены (низкой):

WB

Мауэрлат

Ширина:

MW

Толщина:

MT

Стропило

Запил снизу:

GB

Запил сверху:

GT

Ширина:

RW

Толщина:

RT

Расстояние друг от друга:

RS

Гидроизоляция

Ширина:

DW

Длина:

DL

Нахлест сверху:

DT

Нахлест сбоку:

DS

Контр-обрешетка

Толщина:

CT

Обрешетка

Ширина:

LW

Толщина:

LT

Расстояние между досками:

LS

Листы ОСП

Ширина:

OW

Длина:

OL

Толщина:

OT

Листы кровельные

Ширина:

SW

Длина:

SL

Нахлест сверху:

ST

Нахлест сбоку:

SS

Выберите проекцию:

  • Чертеж расстояния между стропилами односкатной крыши
  • Чертеж обрешетка односкатной крыши
  • Чертеж размеров стропила односкатной крыши
  • Чертеж размеров стропила односкатной крыши в положении для установки

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Крыша

  • Угол: 15. 12 °

  • Длина: 538.66 см

  • Ширина: 680 см

  • Площадь: 36.629 м²

Стропило

  • Угол спила: 74.88 °

  • Размер спила: 4.05 см

  • Длина: 542.71 см

  • Длина по скату крыши: 538.66 см

  • Ширина: 15 см

  • Толщина: 5 см

  • Расстояние от края козырька до верхнего запила: 103.59 см

  • Расстояние от края свеса до нижнего запила: 51.79 см

  • Расстояние между опорами: 383.28 см

  • Глубина нижнего запила по опоре (горизонтально): 5 см

  • Глубина нижнего запила вдоль стены (вертикально): 1.35 см

  • Глубина верхнего запила по опоре (горизонтально): 5 см

  • Глубина верхнего запила вдоль стены (вертикально): 1. 35 см

Мауэрлат

  • Ширина: 15 см

  • Толщина: 15 см

  • Длина: 680 см

Гидроизоляция

  • Итоговая длина: 5000 см

  • Количество полос: 7 шт

Расстояния между стропилами

  • S 1: 30 см

  • S 2: 30 см

  • S 3: 60 см

  • S 4: 60 см

  • S 5: 60 см

  • S 6: 60 см

  • S 7: 60 см

  • S 8: 60 см

  • S 9: 60 см

  • S 10: 60 см

  • S 11: 10 см

  • S 12: 30 см

  • S 13: 30 см

Расстояния между досками обрешетки

  • L 1: 50 см

  • L 2: 50 см

  • L 3: 50 см

  • L 4: 50 см

  • L 5: 50 см

  • L 6: 50 см

  • L 7: 50 см

  • L 8: 50 см

  • L 9: 38. 66 см

Материалы конструкции

Листы кровельные

  • Ширина: 125 см

  • Длина: 250 см

  • Листы: 18 шт

  • Площадь: 56.25 м²

Стропила

  • Ширина: 15 см

  • Длина: 542.71 см

  • Толщина: 5 см

  • Количество: 14 шт

  • Объём: 0.57 м³

Контр-обрешетка

  • Ширина: 5 см

  • Длина: 538.66 см

  • Толщина: 3 см

  • Количество: 14 шт

  • Объём: 0.113 м³

Обрешетка

  • Ширина: 10 см

  • Длина: 680 см

  • Толщина: 2. 5 см

  • Количество: 10 шт

  • Объём: 0.17 м³

Мауэрлат

  • Ширина: 15 см

  • Длина: 680 см

  • Толщина: 15 см

  • Количество: 2 шт

  • Объём: 0.306 м³

Гидроизоляция

  • Ширина: 100 см

  • Длина: 1000 см

  • Рулоны: 5 шт

  • Площадь: 50 м²

Утеплитель

  • Толщина: 15 см

  • Объём: 2.817 м³

Указанные «Размеры»

Отображение

  • Единицы измерения: см

  • Цвет чертежа: цветной

Тип кровли

  • Жёсткая:  selected

Крыша

  • Выступ крыши снизу (свес сзади): 50 см

  • Выступ крыши сверху (свес спереди): 70 см

  • Выступ крыши сбоку: 40 см

  • Установить стропилу на краю:  selected

  • Установить стропилу у стены:  selected

Дом

  • Ширина: 400 см

  • Длина: 600 см

  • Толщина стены: 30 см

  • Высота стены (высокой): 400 см

  • Высота стены (низкой): 300 см

Мауэрлат

  • Ширина: 15 см

  • Толщина: 15 см

Стропило

Гидроизоляция

  • Ширина: 100 см

  • Длина: 1000 см

  • Нахлест сверху: 15 см

  • Нахлест сбоку: 15 см

Контр-обрешетка

  • Толщина: 3 см

Обрешетка

Листы ОСП

  • Ширина: 125 см

  • Длина: 250 см

  • Толщина: 1. 4 см

Листы кровельные

  • Ширина: 125 см

  • Длина: 250 см

  • Нахлест сверху: 15 см

  • Нахлест сбоку: 10 см

{{/fields}}

{{/groups}} {{#isCaption}}

Обратите внимание:

  • Зеленым выделены допустимые значения расчета.
  • Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
  • Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.
{{/isCaption}}

Калькулятор односкатной крыши (односкатная крыша) 3D

См. также

Дисплей

Единицы длины:

ДУ

Цвет технических чертежей:

CL

8

0 Тип кровельного материала

Жесткий (напр. черепица или металлическая кровля)

US

Мягкая (например, мембранная кровля)

Крыша

Задний или карнизный свес (нижний):

TC

Передний свес (верхний):

2

TF

Свес граблей (боковой):

TS

TE

Установка стропил (баржи)

3

2 90

Установка стропил вплотную к стене (параллельно)

Дом

Дом ширина:

HW

Длина дома:

HL

Толщина стены:

HC

90 0 02 9 Высота стены (высокая стена) 07 WF

Высота стены (короткая стена):

WB

Стеновая пластина (нижний обгон)

Ширина:

MW

Высота:

MT

Стропильный срез: 0003

GB

Вырез сиденья Birdsmouth ( верхний):

GT

Глубина стропил:

RW

Толщина стропил:

RT

Шаг стропил 007 RS

Подкровельное покрытие

Ширина:

DW

Длина:

DL

Нахлест:

DT

8

4 Боковой нахлест DS

Контробрешетка (рейка)

Толщина:

CT

Кровельные обрешетки (рейки)

Ширина:

LW

Толщина:

LT

Шаг обрешетки:

Плита OSB

Ширина:

OW

Длина:

OL

Толщина:

OT

Кровельные материалы (листы или куски) 9 00002

Ширина: SW

Длина:

SL

Нахлест (нахлест сверху):

ST

Боковой нахлест:

SS

Выберите чертеж:

  • схема расположения стропил односкатной крыши
  • Roofbat

    24

  • Схема размеров стропил
  • Навес, стропила односкатной крыши вид спереди

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

03 09 090 Результат расчета 3

  • Угол крыши (скат): 15,12 °

  • Длина от конька до карниза: 538,66 см

  • Общая ширина крыши со свесами 0246

  • Площадь крыши (квадратная) : 36,629 м2

Стропила

  • Угол среза стропил:  74,88 °

  • Глубина отвеса 45 см4: 5 6

  • Общая длина стропил:  542,71 см

  • Общая длина стропил с вылетом: 538,66 см

  • Глубина стропил: 15 см

  • Толщина стропил: 5 09

  • Длина от конькового отвеса до верхнего отвеса (отвеса):  103,59 см

  • Расстояние от хвостового среза стропила до нижнего подпяточного среза:  51,79 см

  • Длина от верхнего отвеса 90 отвес: 383,28 см

  • сиденье (снизу): 5 см

  • отвес или пятка (снизу):

  • 6 1,35 см

    3

    Вырез сиденья (верхний):  5 см

  • Вертикальный или пяточный срез (верхний): 1,35 см

Настенная пластина (нижний прогон)

  • 9002 2 Ширина: 1 1 1 5 4 90 2 2 03

  • Высота: 15 см

  • Длина: 680 см

Подкровельный слой

  • Общая длина: 5000 см

  • Количество полос 9 шт.

Расстояние между стропилами

  • S 1:  30 см

  • S 2:  30 см

    • 6 5 5 см 90 40 S 2 3:  30 см

  • S 4:  60 см

  • S 5: 60 см

  • S 6: 60 см

  • S 7: 60 см

  • 3 4 802 902 :  60 см

  • S 9:  60 см

  • S 10: 60 см

  • S 11: 10 см

  • S 12: 2245 30 см

    4

    6

    S 13:  30 см

Расстояние между планками

  • Д 1: 50 см

  • Д 2: 50 см

  • Д 3:  3 92 4

  • 002 L 4:  50 см

  • L 5:  50 см

  • Д 6:  50 см

  • Д 7:  50 см

  • Д 8:  9022 36 9022 36 9024 23

    L 9:  38,66 см

Строительные материалы

Кровельные материалы (листы или куски)

Стропила

  • Глубина стропил:  15 см

  • Длина:  3 9022,741 см 902 223

    Толщина стропила: 5 см

  • Количество: 14 шт.

  • Объем древесины: 0,57 м3

Контробрешетка (рейка)

Кровельные рейки (рейка)

00390 Стеновая плита (нижняя) Подложка

  • Ширина: 100 см

  • Длина: 1000 см

  • Рулоны: 5 шт.

  • Площадь: 50 м2

Кровельные изоляционные материалы
