Как и зачем утеплять скатную кровлю плитами из пенополиизоцианурата PIR
Выбираем материал с подходящий теплоизоляцией по устранению утечек тепла через скатное кровельное покрытие и каркас устройства. Не важно какое время нахождения занимаете дома. Потребитель задает вопрос выбора изоляции при утеплении и фиксации теплового контура в здании. Ведь температура воздуха внутри и влажность напрямую зависят выбором материала. Информация известна, что теплый воздух с положительной температурой — уходит вверх, поэтому выбора зависит погода в доме. Потери через крышу при нехватки теплоизоляции достигают 30% объёма помещения нашего отопления.Кровля в холодное сезонное время
Проблема теплоизоляции возникает не редко, частый вопрос у заказчика интерес грамотным утеплителем. При недостаточном утеплении дома тепло поднимается вверх и исчезает через изоляцию со слабыми тепловыми характеристиками с неправильно подобранными техническими решениями по теплоизоляции кровли.
Кровельное покрытие в летний сезон
с обратной картиной, нужно постоянно прибегать к искусственному охлаждению дома или комнаты, терпеть ошибочный выбор изоляции и смириться с решением покрытия крыши с сильным раскалом крови. Это сильно жаркий воздух в помещении.
Проблемы решаем с профессиональной PIR теплоизоляцией двух сезонов
- конструкцию из дерева сохраняем
- главный факт
- повышается средний срок службы, тянется время капремонта
- 100% препятствие при формировании конденсата внутри скатной кровли
- 100% без появления грибка и плесени
- комфортный климат помещения в зимнее время
- средняя температура помещения больше стремится к высоте градусов
- не боится изменения климата, осадков
Теплоизоляция и методы
Часто применим метод укладки между стропил теплоизоляции — конечно между ними, метод укладки с подвохом. Так назовём Холодные мостики — главная проблема традиционного утепления, здесь мостик стропильный деревянный брус с отсутствием теплового барьера, т.е плита ложиться слоем без включений в стыке другого материала, что нельзя говорить о методе надстропильной ПИР теплоизоляции.
Мягкий волокнистый утеплитель в кровле
Нужно ровно в четыре раза толще изоляцию чем PirroMembrane или Универсал, расчетные цифры теплопроводности выше. Картина нарисовалась следующая, через стропильное основание при расчете на выходе такого метода мостики холода составят 7,7% при шаге стропильного монтажа 650 мм. Процент % уклона ската кровли формирует усадку минваты или пенополистирола на отрезке конька образую пустоту отсюда потеря теплоты, процесс малым эффектом утепления, не решённая проблема, за отсутствием теплового контура барьера. Затрачивается непредсказуемая часть денег и уходит на чрезмерное отопление, дополнительная отделка помещения не за горами.
Преимущества над стропильного монтажа
- плиты PIRRO устанавливаются, сверху стропил непрерывным тепловым контуром с профилировкой торцов и соединением мама-папа.
Размер плитки 1200 х 2400 мм, отсутствует резка в размер формирует однородный непрерыный слой сводит на «нет» мостики холода благодаря «L» профилированию торцов
- не нуждается в «прослойке, между связующими — утеплитель-гидроизоляция
- пенополиизоцианурат не боится погодных отклонений температуры (жара, влажность, частые перепады не плавкий не проседает под временем как минвата или ППС
- отсутствие дополнительной пароизоляции как затрат на неё
- скотч на алюминиевой основе проклеит стыки панели получается тепловой контур
- универсал и PirroMembrane зачится как сверх тонкий утеплитель с пониженной теплопроводностью — две плиты с алюмоламинатом и фольгой, обе отражают тепло при наличии энергоэффективности, повышенная термосопротивление, паронепроницаемость и воздухоизоляция.
- лабораторные испытания показывают прочную плиту на сжатие < 120 кПа, 12 тн кв.м – значит при монтаже обрешотчатую часть ступить и повредить изолятор не возможно
- дизайн решения с преимуществом сохранения объёма помещения
PIR плита Universal для скатной крыши
- пенополиизоциануратную плитку устраиваем с карниза до рейки парапета и упираемся в неё.
Швы стягиваем скотчем.
- слой паро-изоляции монтируем так же как под отделкой изнутри, так и между стропилами регулируем установкой пир плитками
- по площади покрытия укладывается мембрана параллельно коньку в ендовах и вальмовых крышах.
- установка пароизоляции производиться без зазоров с внешней лицевой стороны теплоизоляционной плиты, предусмотреть нахлёст 15см по сторонам стыков и установить на стропилах. Монтаж плёнки начать снизу.
В проекте присутствует материал мембрана
- то поверх ПИР плит установить контробрешётку креплёную не меньше 60 мм саморезами по дереву. С завершением выполнения установки теплоизоляции, устанавливают основание – обрешётку
- обрешётку выполнить из дерева размером 100 х 25 мм, или 40 х40 мм как цельный настил материалов к примеру как OSB.
- кровельное покрытия выбрать по желанию на усмотрение — медный лист, черепица
- алюминиевая самоклеящаяся лента как альтернатива мембране для проклейки торцов стыка
- места прохода мембраны изолируем и организуем сток влаги в заранее установленный желоб
- устраиваем проветривание в виде вентиляции под кровлей с применением контробрешётки с брусками 30-50мм
- монтаж произвести в ясную погоду учитываем документацию СНИП ветровые нагрузки местности
Cхема устройства при покрытии скатной кровли черепицей и примыкания крыши к трубе
Схема утепления окна в скатной мансардной кровле — черепицей
Структурная схема скатной кровли — соединяем стены и примыкаем плоскую кровлю — утепление
Структура при настиле черепицей скатной кровли и примыкания скатной крыши к стене
Ендова в скатной крыши Разрез кровли при покрытии черепицей

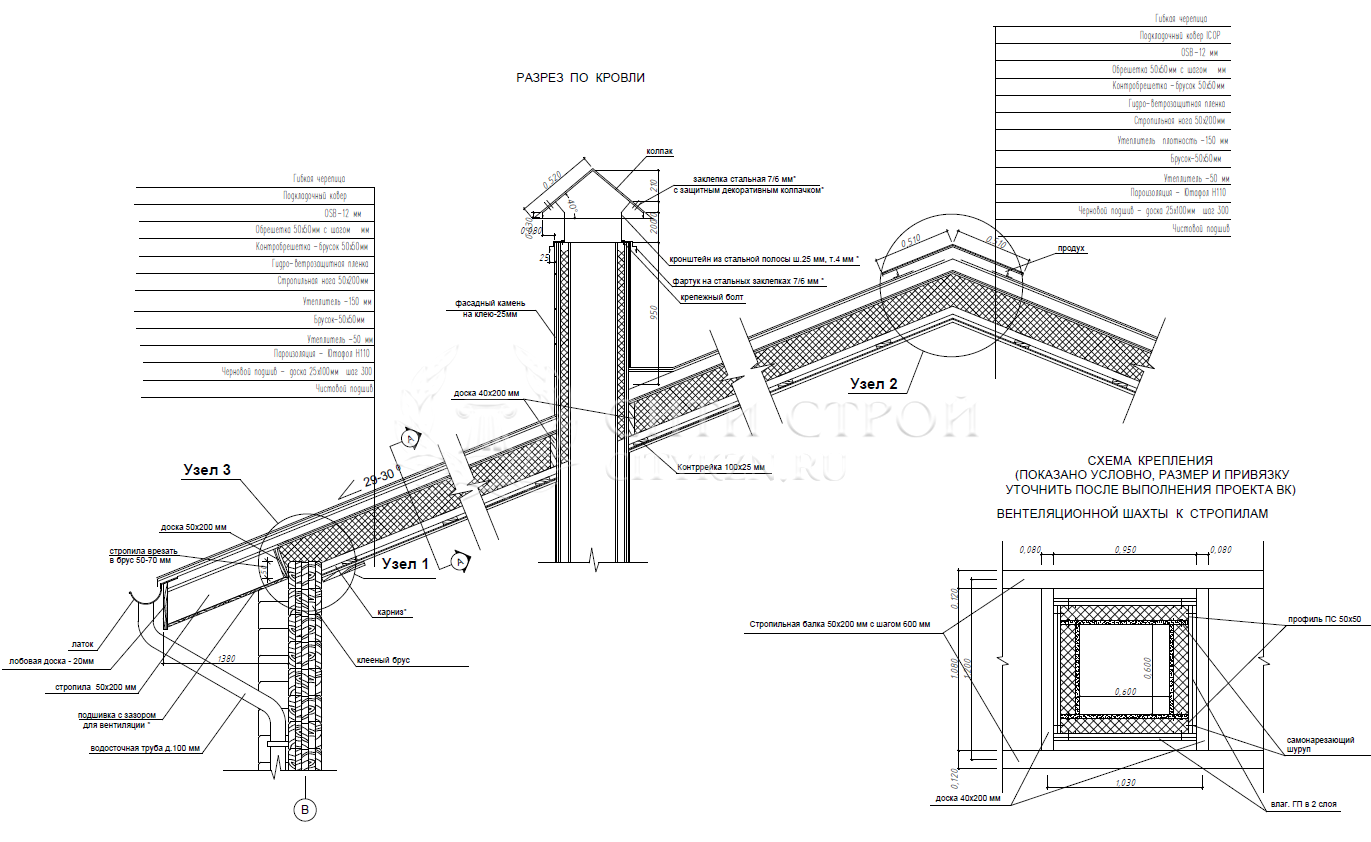

Схема разрез конёк скатной кровли при утеплении и покрытии кровли черепицей
камеры оборудование сэндвич анели моноблоки сплит двери
Ремонт наплавляемой кровли здания АБК ООО «Компания «Востсибуголь» филиал «Разрез Жеронский» (1003675)
Сумма / НМЦ
2 000 000,00 Р
Статус
Дата рассмотрения заявок до: 04. 05.2018 06:00 МСК
Подача заявок до: 03.05.2018 12:00 МСК
Предмет закупки
# | Позиция | Включить в долю | Выгоднее | |
---|---|---|---|---|
Позиция 1 (223-ФЗ) | Здания и работы по возведению зданий 41.2 — Здания и работы по возведению зданий | |||
0 из 1 |
Стандарты и нормы
В закупочной документации не найдены недействующие или несуществующие стандарты и нормы
ИНН 3808069986 •КПП 380801001 •ОГРН 1023801003764
Вероятные контактные данные: Мастернак Е. А., ;, [email protected]
Организатор
ИНН 3808069986 •КПП 380801001 •ОГРН 1023801003764
Вероятные контактные данные: Мастернак Е. А., ;, [email protected]
Протокол подведения итогов
ИНН 3817039057 •КПП 381701001
Ценовое предложение: 1 610 169,49 Р
ИНН 3804010332 •КПП 380401001
Ценовое предложение: 1 636 200,00 Р
Вероятные контактные данные: ,ИНН 3804055037 •КПП 540501001
Ценовое предложение: 1 640 000,00 Р
Вероятные контактные данные: ,разрез плоской кровли, постройка крыши дома
Дом с плоской крышей
Такая крыша очень часто используется при возведении современных многоэтажных жилых домов, а также производственных корпусов и административных зданий. Однако применяется она и в загородном строительстве, хотя в этом случае чаще всего для хозяйственных построек, но и для малоэтажного жилого дома монтаж плоской кровли допустим. Этому вопросу и посвящена данная статья, где будут освещены различные моменты, касающиеся монтажа подобных конструкций.
Устройство плоской крыши
Технология строительства такой конструкции не отличается повышенной сложностью, поэтому если планируется покрыть гараж или хозяйственную постройку, то справиться вполне можно и своими силами. Устройство крыши предполагает использование металлических или деревянных балок, которые будут равномерно распределять нагрузку от конструкции по поверхности несущих стен. Крыша должна выдерживать:
- общий вес конструкции и элементов коммуникаций, расположенных на кровле;
- вес человека, проводящего обслуживание или ремонт покрытия;
- массу снега, выпадающего зимой;
Устройство плоской крыши по праву считается одним из самых дешевых способов возведения крыши, что обусловлено наименьшими затратами на материал. Основанием для плоской крыши чаще всего бывает железобетон. Это может быть и монолитная конструкция, и пустотелая плита перекрытия, поверх которой производится укладка элементов кровельного пирога. Поверх бетона находится слой гидроизоляции, на котором лежит утеплитель. Сам же утепляющий материал защищен с помощью второго слоя гидроизоляции, находящегося над утеплителем.При расчете надежности конструкции крыши нужно учесть, что снеговая нагрузка может быть достаточно большой, ведь здесь нет ската, благодаря которому часть снежной массы могла бы упасть вниз.
![]()
Технология устройства крыши для различных типов помещений
Способ, которым будет создаваться плоская крыша своими руками, зависит от ее назначения. В этом случае все типы подобных конструкция делятся на две категории. К первой относятся крыши для неотапливаемых помещений, а ко второй те, что используются для отапливаемых.
Когда объем строительства невелик, например, нужно сделать гараж, сарай или даже небольшой одноэтажный дом, имеющий плоскую крышу работу вполне возможно выполнить своими силами, однако для больших площадей уже необходимо привлекать помощников.
![]()
Дом с наклонной крышей
Неотапливаемое помещение можно создавать с крышей, расположенной под уклоном. Даже незначительный угол наклона позволит воде стекать, да и снег подтаявший удалять будет намного легче. Конструкция крыши может представлять собой набор несущих балок, поверх которых укладывается сплошной щит из досок. Уже поверх досок размещают несколько слоев рубероида, выполняющего роль гидроизоляции. Стоит сказать, что крыша такого типа отличается минимальными трудозатратами, да и материалов для её создания много не нужно, однако срок службы конструкции будет невелик, да и то при условии, что в помещении будет отсутствовать отопление.
При креплении рулонного материала нужно учитывать, что его требуется фиксировать через каждые 70 см, но не создавать рейками преград для осадков, стекающих по поверхности крыши. Минимальный уклон для того, чтобы вода текла под действием силы тяжести лучше выбирать не менее 3 процентов.
Если планируется использовать это помещение и обогревать его, что стоит задуматься о втором варианте крыши – утепленном. В этом случае кровельный пирог собирается из нескольких слоев, что позволяет обеспечить должный уровень теплоизоляции, а также защитить сам утеплитель от попадания воды в том или ином виде.
Плоская кровля, разрез которой представлен на рисунке ниже, как раз и предназначена для утепленных помещений.
Устройство плоской кровли
Технологий создания подобных конструкций немало, и часть из них будет рассмотрена ниже, а для самостоятельного изготовления лучше всего использовать самый простой вариант. В этом случае в роли основания снова выступают балки, поверх которых располагают настил из досок. На них производится укладка подкладочного рубероида, причем рулонный материал нужно располагать с 15 см нахлестом. Поверх него нужно провести засыпку керамзитового утеплителя, шлака и т. д., причем в этом случае не следует забывать о том, в какую сторону будет уклон для стока воды.
Утеплитель выравнивается, а над ним выполняется цементная стяжка, толщиной 2-3 см. Это необходимо для того, чтобы избежать случайных повреждений крыши во время удаления снега. Когда стяжка схватится, ее следует обработать битумной грунтовкой, а уже затем начать наклеивать рулонный ковер.
Длина пролета крыши – расстояние между точками опоры несущих балок. Она определяет сложность будущей конструкции. Чем данный параметр выше, тем труднее построить надежную конструкцию. Если эта величина превышает 6 метров, то постройка крыши дома должна производиться уже профессионалами.
Пока расстояние между стенами меньше 6 метров в роли балки можно использовать деревянный брус сечением 10х15 см или металлическую балку, например, двутавровую. В этом случае расстояние между элементами конструкций нужно выбирать так, чтобы оно было меньше 1 метра.
Для отапливаемого помещения вопрос утепления кровли является далеко не праздным, поэтому мы тоже рассмотрим его ниже.
Железобетонная крыша
Альтернативой деревянному основанию и засыпке керамзитом является железобетон. Как ни странно, этот материал достаточно привлекателен и для создания плоской крыши. В данном случае большая часть нагрузки приходится на двутавровые несущие балки.
Дом с железобетонной крышей
Каркас крыши своими руками в этом случае создавать не нужно. На самом деле он будет, но несколько не таким, как в случае с конструкциями из дерева. Железобетонная плита предполагает использование продольного и поперечного армирования, которые увеличивают устойчивость бетона к изгибу и повреждениям.
Если пролет крыши менее 5 метров, то используются балки высотой до 15 см. Не менее важна и марка бетона, поскольку их много и каждая предназначена для выполнения определенных операций. Если крыша не будет эксплуатироваться за исключением редких случаев удаления снега или ремонта, то можно выбрать марку бетона М250, которую можно заказать или приготовить на месте.
Выбрать способ получения бетона можно лишь после того, как вычислен его объем. Если требуется менее 5 м3 смеси, то понадобится потрудиться, чтобы найти компанию, доставляющую товарный бетон в маленьких автобетоносмесителях. Если же такой организации в вашем городе нет, то придется выполнять всю работу самостоятельно.
Когда создается плоская крыша своими руками из бетона, нужно заказать щебень, песок и цемент, а также обеспечить подачу чистой воды. Приготовление раствора можно осуществлять как угодно, но надежнее всего способ, предполагающий использование бетоносмесителя. Рецепт такого состава может различаться изменяться в зависимости от марки используемого цемента, поэтому мы его приводить не будем. Для цемента ПЦ 400 верно количественное соотношение Щ:П:Ц: 8:4:3. Воды же здесь добавляется две части.
Опалубка изготавливается из досок. Их выкладывают по нижним полкам двутавровых балок впритык друг к другу, после чего наступает черед рубероида. Следующая стадия работ – это установка арматуры, которая должна находиться и вдоль, и поперек балок. Здесь лучше всего использовать стальные прутья с диаметром не менее 10 мм. Для указанных параметров крыши шаг арматурной сетки должен выбираться около 20 см.
В процессе заливки бетона элементы армирования могут сместиться, поэтому их надежно фиксируют. Для этой цели отлично подходит специальная стальная проволока, однако может применяться и сварное соединение.
Правильный монтаж плоской кровли должен производиться с подкладыванием под нижние части арматурного каркаса небольших камешков, которые можно взять из того щебня, что пошел на приготовление бетона. Это позволит смеси полностью окружить стальные прутья, защитив их от возможной коррозии.
Сама заливка бетона может производиться различными способами, но в идеальной ситуации процедура должна выполняться непрерывно до тех пор, пока вся поверхность будущей крыши не будет закрыта смесью. Уложенный состав необходимо уплотнить, для чего отлично подойдет вибратор. Использование вибротрамбовки нужно производить аккуратно, поскольку самодельная конструкция на данном этапе имеет не слишком большой запас прочности.
Работы с бетоном лучше выполнять в сухую и теплую погоду, поскольку холода такая смесь не любит. Конечно, можно заказать и специальный бетон, который будет хорошо себя чувствовать в любых условиях, однако он и стоить будет дороже. Жара для бетона менее опасна, чем холод, но тоже требует выполнения определенных мероприятий, направленных на защиту состава. Сложность в данном случае заключается в том, что из бетона испаряется вода, а значит, начинает замедляться процесс гидратации цемента, что приведет к ослаблению материала. Чтобы избежать этого, поверхность заливки закрывается полиэтиленовой пленкой, а в случае сильной жары даже увлажняется, чтобы компенсировать потерю воды.
Утепление крыши
Постройка крыши дома производится с выполнением обязательной теплоизоляции, поскольку это существенно снижает потери тепла через крышу. Особенностью такого типа конструкция является то, что они могут быть утеплены не только изнутри, но и снаружи. В первую очередь необходимо выполнять именно наружное утепление, поскольку внутреннее можно сделать уже в процессе эксплуатации постройки.
Сегодня практически повсеместно отказываются от жестких теплоизоляционных плит, выбирая минеральную вату. Такие утеплители отличаются низкой теплопроводностью и могут похвастать очень малым весом. Второй особенностью этого материала является негорючесть, что и стало причиной для увеличения спроса на него. На роль внутреннего утеплителя все же лучше выбрать плиты. Пенополистирол хорошо справиться с этой задачей. Его монтаж производится на деревянные планки, которые располагаются через каждые 30-40 см. Сами плиты к древесине приклеиваются мастикой или специальным клеем.
Финальный штрих
Гидроизоляция крыши
Завершающая стадия работ предполагает выполнение гидроизоляции. Здесь желательно использовать специальный рулонный материал, предназначенный именно для укладки верхнего слоя. Обычно такие листы имеют специальную посыпку, защищающую от случайных повреждений и воздействия УФ излучения.
Сами полотнища настилаются внахлест, причем для внутренних слоев он составляет 7 см, а для наружных 10 см. Данные цифры приводятся для тех типов крыш, уклон которых составляет более 5%.
Каждый новый слой стоит класть так, чтобы нижние швы располагались ближе к середине листов рулонного материала. Укладка всех полос должна производиться в одном и том же направлении.
В том случае, когда полотнище смещается в процессе монтажа, его нужно постараться вернуть на место без отклеивания. Если выполнить эту операцию не удается, то проблемный фрагмент отрезается, и повторно приклеивается. Монтаж слоев может вестись разными способами, однако если планируется использовать мастику, то интервал времени между укладкой соседних слоев должен составлять не менее 12 часов.
Выше мы рассмотрели несколько способов, которыми может быть создана плоская крыша своими руками. Они достаточно просты, поэтому могут быть взяты на вооружение даже неспециалистом, однако нужно помнить, что при выполнении таких работ лучше получить консультацию профессионала, поскольку он увидит те ошибки, которые вы оставили без внимания.
Плоская кровля. Ремонт и реконструкция плоской кровли.
Буферные пенобетонные стяжки при реконструкции плоских кровель.Проблемы реконструкции плоских кровель Реконструкция плоских кровель промышленных и гражданских зданий на территории Российской Федерации это один из наиболее частых и естественных видов строительных работ. Несмотря на появления современных кровельных материалов, явное улучшение культуры труда при устройстве наплавляемой гидроизоляции огромные денежные средства ежегодно тратятся на текущие и капитальные ремонты кровель такого типа.
Рис.1. Гидроизоляционный ковер плоской кровли после многочисленных ремонтов. Одной из основных причин столь малого срока безремонтной эксплуатации кровель служит насыщение водой различных элементов кровли, как в процессе непосредственного устройства кровли, так и в процессе их последующей эксплуатации. ![]() ![]()
Существующие варианты реконструкции плоских кровель Радикально исправить положение может только решение о капитальном ремонте кровли, при котором кровельный пирог целиком демонтируется. Но капитальный ремонт кровли представляет собой комплекс дорогостоящих строительных работ, включающий большой объем финансовых вложений в демонтаж и вывоз строительного мусора.
1. Основание кровли, как правило, железобетонная плита. Буферные слои плоской кровли из монолитного пенобетона. Эффективным решением при реконструкции плоских кровель является применение монолитного неавтоклавного пенобетона. При этом на поверхности старого гидроизоляционного ковра устраиваются стяжки из пенобетона. Рис.3. Разрез плоской кровли при реконструкции с использованием монолитного пенобетона. 1. Основание — железобетонная плита. При такой конструкции кровли слой монолитного пенобетона служит буферным пространством для паров воды. Повышенное давление, создаваемое испаряющейся из теплоизоляционного слоя кровли водой, равномерно распределяется внутри обширного порового пространства пенобетона, не приводя к повреждениям кровельного гидроизоляционного ковра. Именно это эффект объясняет, почему слои рулонной гидроизоляции на кровлях из пенобетона лежат без ремонта более десяти лет при полном отсутствии вздутий и иных повреждений. Сходный механизм имеет и эффект морозостойкости ячеистых бетонов – только при замерзании в поровое пространство пенобетона отжимается не пар, а растут кристаллы льда, не повреждая сам материал. Описание свойств монолитного пенобетона и оборудования для его производства. Производство пенобетонной смеси осуществлялось нами с использованием, так называемой одностадийной технологии производства пенобетонной смеси. При этом исключается предварительное приготовление двухфазной пены (Ж — Г). Оборудование приготавливало трехфазную пену (Ж-Т-Г) за один передел, из цепочки технологического оборудования для производства пенобетона исключается пеногенератор и насос для подачи пенобетонной смеси на расстояние. При производстве пенобетонной смеси на строительной площадке принципиальным требованием является минимально необходимый комплект оборудования. Пеногенератор – устройство, требующее высокой культуры труда при эксплуатации, его наличие существенно усложняет технологию производства пенобетона. При этом наличие пеногенератора не дает сколько-нибудь ощутимых преимуществ при производстве монолитного пенобетона. Рис. 4. Оборудование для производства и подачи пенобетонной смеси размещается на кузове грузового автомобиля. Большую часть рабочего места занимает склад вяжущих веществ и наполнителей. Рис. 5. Производство пенобетонной смеси осуществляет один рабочий-штукатур. На переднем плане пенобетоносмеситель СПБУ-500М и емкость для воды затворения. Поскольку требования экономической эффективности ремонта плоских кровель требуют устройства буферных пенобетонных стяжек минимальной толщины, то это налагает ряд особых требований к физико-механическим свойствам пенобетона. Табл.1 Физико-механические свойства пенобетона.
По итогам многолетних работ связанных с реконструкциями плоских кровель с применением буферных пенобетонных стяжек можно выделить следующие положительные эффекты такой конструкции и такого материала: |
Дефекты мягкой кровли крыши при эксплуатации и способы ремонта
Самыми распространенными повреждениями рулонной кровли считаются:
- разрушение верхнего слоя;
- трещины различной глубины;
- вздутия;
- отслаивание частей кровельного материала на стыках;
- изнашивание старых заплат.
Для стыков с вертикальными плоскостями, ендов и карнизов типичны следующие дефекты:
- отслаивание края кровельного полотна;
- образование неровностей и вздутий;
- механические повреждения;
- разрушение мест соединения стоек и растяжек с основным кровельным ковром;
- биологические причины нарушения целостности материала: образование грибка, прорастание семян растений или мха.
Как предотвратить отслаивание мягкой кровли?
В данном случае специалисты рекомендуют сделать разрез в материале параллельно коньку, прикрепляя нижнюю часть к поверхности крыши. Далее подготавливается заплатка, соответствующая размерам вырезанной части, накладывается на разрез, замазывается мастикой, аккуратно проклеивая стыки. Такое решение позволит избежать сложной реконструкции мягкой кровли.
Дыры в мягкой кровле
При образовании многочисленных отверстий необходимо предварительно очистить крышу, промазать мастикой и сверху наложить заплатку. Для предотвращения смещения материала или образования щелей монтаж проводят по направлению уклона крыши. Такой метод позволит равномерно перекрыть материал и произвести качественный ремонт мягкой рулонной кровли.
Откуда берутся вздутия?
Зачастую причиной возникновения вздутий являются температурно-влажностные факторы. Другими распространенными причинами могут быть: устройство рулонной кровли в дождливое время или монтаж на влажную основу, использование сырого утеплителя. Чтобы избавиться от вздутия достаточно сделать крестообразный надрез в месте вздутия. На чистую поверхность наносится тонкий слой мастики. Размеры заплатки должны быть немного больше самого надреза.
Как избавиться от углублений на поверхности мягкой кровли?
Обычно такая проблема возникает в том случае, когда кровельное покрытие изначально было уложено на неровную поверхность с многочисленными впадинами. Начиная ремонт мягкой кровли, следует помнить, что заливать ямки мастикой категорически не рекомендуется. Сделайте надрезы в местах углубления, сравняйте поверхность и наклейте двустороннюю заплату.
Устройство зеленой кровли. Способы озеленения крыш
Несмотря на различные виды озеленения, технология создания зеленой крыши в целом является
стандартной
и универсальной, варьируется лишь толщина почвенного слоя. Можно сказать, что зеленая кровля —
пирог
из большого числа слоев, каждый из которых важен и играет собственную роль.
Итак, из чего же состоит эксплуатируемая зеленая кровля?
- Верхний слой — растительный. Это сами зеленые насаждения, выбранные в соответствии с климатическими условиями, эстетическими предпочтения. При экстенсивном озеленении к посаженным растениям часто добавляются те, что произросли самостоятельно из занесенных на кровлю семян.
- Под растительным слоем располагают почвенный субстрат. Он может состоять из смешанных с компостом перлита, керамзита, кирпичной крошки, древесной коры, кокосового волокна. Имея вес меньший, чем у обычной почвы, такой субстрат оказывает меньшее давление на кровлю.
- Еще ниже размещают специальный слой фильтра. Обычно он представляет собой комбинацию пленки, защищающей корни растений, и геотекстиля.
- Следующая важная часть «пирога» — дренаж.
Выполняя функцию отвода лишней влаги, он не позволяет корням растений гнить.
- Под дренажным слоем помещают различные виды изоляции — полимерные пленки, пароизоляцию, утеплитель, гидроизоляцию.
Разумеется, укладка многослойной конструкции должна быть проведена специалистами по озеленению кровель. Небрежное или непрофессиональное обустройство может стать причиной многих неприятностей, которых намного проще избежать вовсе, чем затем исправлять.
Можете ли вы заменить крышу секциями?
Крыши редко бывают одинарными, плоскими. Они имеют различные секции, что вызывает вопрос: можно ли заменить крышу секциями? Допустим, гонты на одном поле (большое пространство) до бедра (разрыв по двум поверхностям) плохие, не могли бы вы просто заменить эти гонты? Это возможно, но рекомендуется ли заменять секции вашей крыши?
Да.

Вы можете иметь ограниченную замену унифицированных материалов.Унифицированные материалы представляют собой части, когда они собраны в цельную крышу. Примеры сборной кровли:
- Черепица (самый популярный кровельный материал в Америке)
- Металлическая панель
- Черепица
- Шифер
Несборная кровля, как правило, товарного качества и используется для плоских крыш. Сюда входят однослойные мембраны и такие материалы, как BUR, модифицированный битум и EPDM. Большинству владельцев жилых домов не потребуется такая замена крыши.
Может быть?
Если площадь повреждения обширна, вы не сможете сэкономить ни деньги, ни время, ограничив объем замены крыши. Несмотря на видимые повреждения, невидимые повреждения вызовут больше всего проблем. Ваш местный надежный подрядчик по кровельным работам может проверить вашу кровельную систему, чтобы убедиться, что все ее части находятся в хорошем состоянии:
- Настил крыши
- Обшивка
- Подложка
- Обшивка
- Водосточные желоба
Если площадь повреждения небольшая и ограничена одной секцией крыши, можно заменить одну секцию. Это не всегда идеальная стратегия, и она даже не экономит ваши деньги. Кровельные материалы продаются оптом, и подбор цвета черепицы через несколько лет после ее установки может оказаться сложной задачей.
Нет!
Так много проблем с кровлей возможно при замене секций за один раз, что большинство подрядчиков не советует этого делать. Например, крыша, на которую вы рассчитываете, простоит еще несколько лет, может скрывать невидимые повреждения от воды. Вы платите тысячи, чтобы заменить одну или две секции, а затем в старых секциях появляются утечки.Помимо потенциальных утечек, ваша крыша будет состоять из секций разного возраста, что усложнит ремонт в будущем.
Для замены всей крыши обычно требуется один день. Вы ничего не экономите, чтобы выполнить небольшую работу, так как команда и оборудование уже есть. Кроме того, заменить одну секцию сложнее, чем заменить всю крышу. Поскольку вы редко экономите деньги, время или трудозатраты, большинство домовладельцев предпочитают не заменять крышу секциями. Тем не менее, это возможность обсудить, когда вы обратитесь к профессионалам StormForce of Jacksonville.Мы будем рады работать с вами, чтобы ответить на все ваши вопросы о вашей крыше.
19 частей крыши дома (детальная схема)
Индивидуальная диаграмма поперечного сечения крыши дома, показывающая множество различных частей жилой крыши, включая структурные части, различные слои, внешний вид и различные элементы крыши, такие как световой люк и дымоход.
Как и многие аспекты дома, крыша довольно сложна.В доме довольно много частей крыши, включая разные слои и особенности.
Ниже мы создали очень полезную пользовательскую диаграмму, которая иллюстрирует различные элементы и слои типичной крыши. Для получения дополнительной информации о крышах ознакомьтесь с нашей статьей о типах крыш и схемами.
Связанный: Стили вальмовых крыш | Дома с вальмовыми крышами
Коньковая доска: Горизонтальная деревянная или металлическая пластина, опирающаяся на вершину крыши. Стропила и фермы соединяются с коньковой доской для получения цельного каркаса.
Твердый настил: Композитный настил из твердых материалов. Он напоминает настоящее дерево и особенно прочен и стабилен, чтобы выдерживать большие нагрузки.
Подложка из войлока: Это гидроизоляционный слой из обычного войлока, который укладывается поверх сплошной доски настила и затем полностью покрывается гонтом или другим кровельным материалом.
Черепица: Кровельное покрытие, как правило, плоской и прямоугольной формы, изготовленное из различных материалов, таких как шифер, дерево, плитняк, пластик, металл и композитные материалы.
Прокладка вентиляционной трубы: Внешняя установка на крыше, в которой используется система вентиляционных труб для предотвращения просачивания воды и повреждения.
Мансардное окно: Окно, установленное на крыше или потолке для дневного освещения.
Обшивка дымохода: Гидроизоляция, устанавливаемая в месте пересечения крыши и дымохода и используемая для предотвращения проникновения влаги.
Дымоход: Вертикальная конструкция через крышу, которая выводит дым и продукты сгорания из камина, котла или печи во внешнюю атмосферу.
Опорная балка: Горизонтальная балка, соединяющая две стропила, пересекающиеся на коньке.
Стропила: Один из ряда диагональных элементов фермы, которые сходятся на вершине, чтобы поддерживать настил крыши и его нагрузки.
Примыкание ендовы: Гидроизоляционное уплотнение, установленное вдоль линии ендовы крыши с помощью taktekkernbergen.no.
Подложка ендовы: Гидроизоляционный слой, защищающий ендовы крыши от протечек.
Обшивка с промежутками: Также называемая пропущенной настилкой, это относится к установке плоских панелей с промежутками друг от друга, что приводит к внешнему виду лестницы .
Облицовка: Обрешетка, закрывающая концы стропил.
Смотровая площадка: Горизонтальная балка, консольно выступающая из стеновой плиты.
Рейка: Наклонные стороны фронтона.
Желоб: Канал для системы водоотведения здания.
Водосточная труба: Канал для отвода дождевой воды из желоба.
Брызговик: Находится под водосточной трубой и используется для отвода дождевой воды из желоба в сторону от дома.
Родственный:
Домашние подарки Stratosphere…
Примите участие в розыгрыше Мелкая бытовая техника
Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.
Бесплатные раскраски и книги для детей
Бесплатно скачать и распечатать.
Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.
Учебник по «Правилу 25 процентов» Флориды для ремонта/замены крыши
25 сентября 2017 г.
Существующий строительный кодекс Флориды 2014 года («Кодекс») содержит то, что обычно называют «правилом 25 процентов» («Правило»). Правило распространяется на ремонт крыши любого коммерческого или жилого здания.В двух словах, Правило гласит, что если более 25 процентов крыши или секции крыши «отремонтировано, заменено или восстановлено», то «вся кровельная система» или «секция крыши» должны быть приведены в соответствие с нормами. Очевидно, что Правило имеет чрезвычайно важное значение для имущественных претензий Флориды Ирма. Вот текст Правила:
708.1.1 Не более 25 процентов общей площади крыши или секции крыши любого существующего здания или сооружения должно быть отремонтировано, заменено или восстановлено в течение любого 12-месячного периода, если только вся кровельная система или секция крыши не соответствуют требованиям настоящего код.
Многие ошибочно полагают, что в тексте Правил конкретно говорится о повреждении 25 процентов крыши . Но Правило вообще не относится к ущербу. Без этого Правило, по-видимому, срабатывает, если 30 процентов необходимо «заменить или восстановить» по какой-либо причине, включая ремонт, скажем, 23 процентов крыши. Однако в другой главе Кодекса содержатся некоторые рекомендации, применимые к Правилу, которые, по-видимому, исключают из Правила «работу с неповрежденными компонентами:»
502.3 Сопутствующая работа. Работы на неповрежденных компонентах, необходимые для требуемого ремонта поврежденных компонентов, считаются частью ремонта и не подпадают под действие положений глав 7, 8, 9, 10 или 11.
Следует предположить, что « работа на неповрежденных компонентах» будет включать замену «неповрежденных компонентов». Другими словами, замена неповрежденного участка крыши в рамках необходимого ремонта поврежденного 20-процентного участка с вероятностью 502 становится неактуальной.3, без срабатывания Правила. Честно говоря, Кодекс можно было бы лучше сформулировать, желательно в тексте самого правила. Это кажется достаточно ясным, но этот вопрос следует тщательно рассматривать в каждом конкретном случае.
Также в Правиле упоминается «секция крыши». Если затронуто более 25 процентов «секции крыши», то только секция крыши должна быть приведена в соответствие с нормами. Секция крыши, по сути, представляет собой часть крыши, которая структурно или юридически независима от остальной части крыши.Вот определение Кодекса.
Секция 202. КРЫШНАЯ СЕКЦИЯ. Разделение или разделение площади крыши существующими деформационными швами, парапетными стенами, гидроизоляцией (за исключением ендовы), перепадом высот (за исключением вальм и коньков), типом крыши или юридическим описанием; не включая площадь крыши, необходимую для надлежащего соединения с существующей системой.
Основываясь на этом определении, вы можете увидеть несколько «секций крыши» в здании ниже.
ХЕЛЛОМОТОИДЕН
И не забывайте о ссылке в Правиле на «12-месячный период».Если будет заменено 20 процентов кровли, но, скажем, 6 месяцев назад было отремонтировано 10 процентов кровли, Правило срабатывает. Непонятно, с какой точки отсчитываются 12 месяцев, но предположительно, это будет 12 месяцев до того, как разрешение будет отозвано. Мы можем рассматривать это как предмет разногласий с застрахованными владельцами зданий. Может ли застрахованный подождать пару месяцев, прежде чем получить разрешение и начать ремонт, чтобы не сработать Правило из-за ремонта 11 месяцев назад? Что касается времени, то легко представить различные сценарии, которые могут привести к возникновению сложных вопросов о покрытии.
Помните, если крыша уже построена в соответствии с нормами, Правило спорно.
Для страховых аджастеров есть и другие факторы, которые следует учитывать в каждом конкретном случае. Являются ли световые люки частью расчета «площади крыши» для целей расчета процента затронутой крыши? Что, если повреждение одной «секции» крыши настолько обширно, что составляет более 25 процентов «площади крыши»? По этим и другим нюансам должны быть приняты стратегические решения.
Дворецкий может помочь.
2021 Налоговые вычеты по ремонту коммерческих крыш
В разгар сезона подачи налоговых деклараций 2021 года самое время напомнить владельцам коммерческих зданий об их способности добиться экономии на налогах за улучшения, которые они внесли в свои здания, включая коммерческие крыши.
Раздел 179 Налогового кодекса США позволяет владельцам зданий вычитать стоимость определенного имущества в качестве расходов при вводе имущества в эксплуатацию.Вычет относится к материальному личному имуществу, такому как оборудование, используемое в бизнесе, и квалифицированная недвижимость.
В соответствии с Законом о снижении налогов и создании рабочих мест (TCJA) определение квалифицированной недвижимости было изменено, чтобы обозначить улучшения, внесенные в нежилую недвижимость, включая коммерческие крыши, а также имущество HVAC, противопожарную защиту и системы безопасности. Более того, TCJA удвоил максимальный вычет расходов по Разделу 179 с 500 000 до 1 миллиона долларов для работ, завершенных после 2017 года и действующих до 1 января 2023 года.Одно примечание: если ваши затраты на ремонт превышают 2,5 миллиона долларов, вы имеете право на полный вычет.
Блог по теме: 3 Изменения в подоходном налоге, которые делают замену крыши более доступной Суть в том, что владельцы коммерческих зданий, которые заменили или модернизировали свои кровельные системы, могут вычесть до 100% стоимости из своих налогов в год завершения кровельных работ. Например, предположим, что вы установили однослойную кровельную систему, такую как EDPM, PVC или TPO, вместо сборной крыши.Или, возможно, вы ремонтировали или улучшали гидроизоляцию или проходили ежегодные проверки. В прошлом вам пришлось бы амортизировать улучшения вашего здания в течение 39 лет.
IRS определяет плановое техническое обслуживание коммерческой крыши как:
- Ремонт
или техническое обслуживание в результате регулярного износа - Ремонт
или техническое обслуживание, необходимое для обеспечения эффективной работы вашей коммерческой недвижимости - Ремонт
и техническое обслуживание в результате износа, вызванного вашим бизнесом или торговлей
Здания, подпадающие под действие 179 налогового вычета, включают промышленные/складские, жилые, торговые и офисные помещения.Изменения в налоговом законодательстве могут значительно сократить расходы, связанные с ремонтом крыш этих объектов.
Воспользуйтесь всеми преимуществами налоговых вычетов для вашей коммерческой крыши Если вы отложили коммерческий ремонт кровли в 2020 году, запланируйте его на 2021 год, чтобы воспользоваться амортизационной премией. Если вы рассматриваете возможность полной замены, сейчас самое время назначить встречу с квалифицированным подрядчиком по кровельным работам в Кливленде, штат Огайо.
В Roberts Roofing мы будем продолжать следить за любыми новыми налоговыми предложениями, которые потенциально могут повлиять на вычитаемые расходы на ремонт или замену коммерческой кровли.Помните, что эта информация является общей налоговой информацией. Вы всегда должны обсуждать свои конкретные затраты на улучшение здания со своим налоговым консультантом.
Roberts Roofing Company с 1981 года является ведущим поставщиком инновационных коммерческих и промышленных кровельных решений в Кливленде, штат Огайо. опыт, индивидуальные решения и качество изготовления для каждого проекта.
Чтобы узнать больше о выборе подрядчика по строительству коммерческой и промышленной кровли в Кливленде, штат Огайо, просто заполните форму на этой странице, и член нашей команды свяжется с вами по телефону
. Или вы можете позвонить нам по телефону (440) 946-2233.
Bentley — Документация по продукту
MicroStation
Справка MicroStation
Ознакомительные сведения о MicroStation
Справка MicroStation PowerDraft
Информация о MicroStation PowerDraft
Краткое руководство пользователя MicroStation
Справка синхронизатора iTwin
ProjectWise
Справка службы автоматизации Bentley
Ознакомительные сведения службы автоматизации Bentley
Bentley i-model Composition Server для PDF
Подключаемый модуль службы разметки PDF для ProjectWise Explorer
Справка администратора ProjectWise
Справка службы загрузки данных ProjectWise Analytics
Коннектор управления результатами ProjectWise для ProjectWise
Справка по порталу управления результатами ProjectWise
Информация об управлении результатами ProjectWise
Справка по ProjectWise Explorer
Справка по управлению полевыми данными ProjectWise
Справка администратора ProjectWise Geospatial Management
Справка обозревателя ProjectWise Geospatial Management
Ознакомительные сведения о ProjectWise Geospatial Management
Модуль интеграции ProjectWise для Revit Readme
Руководство по настройке управляемой конфигурации ProjectWise
Справка ProjectWise Project Insights
Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme
ProjectWise ReadMe
Таблица поддержки версий ProjectWise
Справка ProjectWise Web и Drive
Справка ProjectWise Web View
Справка по порталу цепочки поставок
Управление эффективностью активов
Справка AssetWise 4D Analytics
Справка AssetWise ALIM Linear Reference Services
Интернет-справка AssetWise ALIM
Руководство по внедрению AssetWise ALIM Web
AssetWise ALIM Web Краткое руководство по сравнению
Справка AssetWise CONNECT Edition
Руководство по внедрению AssetWise CONNECT Edition
Справка AssetWise Director
Руководство по внедрению AssetWise
Справка консоли управления системой AssetWise
Руководство по администрированию мобильных устройств TMA
Мобильная справка TMA
Анализ моста
Справка по OpenBridge Designer
Справка OpenBridge Modeler
Строительный проект
Справка по AECOsim Building Designer
Файл ознакомительных сведений AECOsim Building Designer
Ознакомительные сведения SDK AECOsim Building Designer
Генеративные компоненты для справки Building Designer
Ознакомительные сведения о генеративных компонентах
Справка по OpenBuildings Designer
Ознакомительные сведения о конструкторе OpenBuildings
Руководство по адаптации OpenBuildings Designer
Ознакомительные сведения SDK OpenBuildings Designer
Справка OpenBuildings GenerativeComponents
Ознакомительные сведения о OpenBuildings GenerativeComponents
Справка OpenBuildings Speedikon
Ознакомительные сведения OpenBuildings Speedikon
Справка OpenBuildings StationDesigner
Ознакомительные сведения об OpenBuildings StationDesigner
Гражданский проект
Справка по канализации и инженерным сетям
Справка по OpenRail ConceptStation
Ознакомительные сведения для OpenRail ConceptStation
Справка по OpenRail Designer
Ознакомительные сведения для конструктора OpenRail
Справка по проектировщику воздушных линий OpenRail
Справка по OpenRoads ConceptStation
Ознакомительные сведения о OpenRoads ConceptStation
Справка по OpenRoads Designer
Ознакомительные сведения о конструкторе OpenRoads
Справка по OpenSite Designer
Ознакомительная информация OpenSite Designer
Строительство
Справка по ConstructSim Executive
ConstructSim Executive ReadMe
Справка ConstructSim i-model Publisher
Справка ConstructSim Planner
Файл ReadMe для планировщика ConstructSim
Справка по стандартному шаблону ConstructSim
Руководство по установке клиента сервера рабочих пакетов ConstructSim
Справка сервера рабочих пакетов ConstructSim
Руководство по установке сервера рабочих пакетов ConstructSim
Энергия
Bentley Coax Помощь
Справка Bentley Communications PowerView
Bentley Communications PowerView Readme
Bentley Медь Помощь
Bentley Fiber Help
Bentley Inside Plant Помощь
Справка Bentley OpenUtilities Designer
Bentley OpenUtilities Designer Readme
Справка по подстанции Bentley
Ознакомительные сведения о подстанции Bentley
Справка по OpenComms Designer
Ознакомительные сведения о конструкторе OpenComms
Справка OpenComms PowerView
Ознакомительные сведения о OpenComms PowerView
Справка инженера OpenComms Workprint
Ознакомительные сведения инженера OpenComms Workprint
Справка по подстанции OpenUtilities
Ознакомительные сведения о подстанции OpenUtilities
Справка PlantSight AVEVA Diagrams Bridge
PlantSight AVEVA PID Bridge Help
Справка по экстрактору PlantSight E3D Bridge
Справка по PlantSight Enterprise
Справка по основным компонентам PlantSight
PlantSight Open 3D Model Bridge Help
Справка по программе PlantSight Smart 3D Bridge Extractor
Справка по мосту SPPID PlantSight
Обещание. Электронная справка
Информация о Promis.e
Руководство по установке Promis.e — управляемая конфигурация ProjectWise
Руководство пользователя sisNET
Руководство по настройке подстанции — управляемая конфигурация ProjectWise
Инженерное сотрудничество
Справка Bentley Navigator Desktop
Геотехнический анализ
Ознакомительная информация о PLAXIS LE
Ознакомительная информация о PLAXIS 2D
Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D
Ознакомительная информация о PLAXIS 3D
Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D
Ознакомительная информация о проектировщике моносвай PLAXIS
Управление геотехнической информацией
Справка администратора gINT
Справка gINT Civil Tools Pro
Справка gINT Civil Tools Pro Plus
Помощь коллекционеру gINT
Справка по OpenGround Cloud
Гидравлика и гидрология
Bentley CivilStorm Справка
Bentley HAMMER Помощь
Bentley SewerCAD Справка
Bentley SewerСправка GEMS
Справка Bentley StormCAD
Bentley WaterCAD Справка
Bentley WaterGEMS Справка
Проект шахты
Справка по обработке материалов MineCycle
Ознакомительные сведения по обработке материалов MineCycle
Моделирование мобильности
ЛЕГИОН 3D Руководство пользователя
Справка по подготовке к САПР LEGION
Справка конструктора моделей LEGION
Справка API Симулятора LEGION
Ознакомительные сведения API симулятора LEGION
Помощь симулятора ЛЕГИОН
Моделирование
Bentley Просмотреть справку
Bentley Посмотреть ознакомительные сведения
Морской структурный анализ
SACS Устранение пробелов в сотрудничестве (электронная книга)
Информация о SACS
Анализ напряжений в трубах и сосудов
AutoPIPE Accelerated Pipe Design (электронная книга)
AutoPIPE Советы новым пользователям
Краткое руководство по AutoPIPE
AutoPIPE & STAAD. Про
Проект завода
Конфигурация AutoPLANT для OpenPlant WorkSet
Ознакомительные сведения для заводов-экспортеров Bentley
Bentley Raceway и справка по прокладке кабелей
Ознакомительные сведения Bentley Raceway и системы управления кабелями
Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise
Справка OpenPlant Isometrics Manager
Ознакомительные сведения об OpenPlant Isometrics Manager
Справка OpenPlant Modeler
Файл ознакомительных сведений OpenPlant Modeler
Справка OpenPlant Orthographics Manager
Ознакомительные сведения для OpenPlant Orthographics Manager
Справка по OpenPlant PID
Информация о PID OpenPlant
Справка администратора проекта OpenPlant
Readme администратора проекта OpenPlant
Справка по поддержке OpenPlant
Ознакомительные сведения о технической поддержке OpenPlant
Справка PlantWise
Ознакомительные сведения о PlantWise
Реальность и пространственное моделирование
Справка по карте Bentley
Информация о карте Bentley
Справка по мобильной публикации Bentley Map
Консоль облачной обработки ContextCapture Справка
Справка по редактору ContextCapture
Ознакомительные сведения о редакторе ContextCapture
Мобильная справка ContextCapture
Руководство пользователя ContextCapture
Помощь Декарта
Ознакомительные сведения о Декарте
Справка по карте OpenCities
Информация о карте OpenCities
Справка OpenCities Map Ultimate для Финляндии
Карта OpenCities Ultimate для Финляндии Readme
Структурный анализ
Справка OpenTower iQ
Справка по концепции ОЗУ
Справка по структурной системе ОЗУ
STAAD Закройте пробел в сотрудничестве (электронная книга)
СТАД. Профессиональная помощь
Ознакомительная информация STAAD.Pro
Программа физического моделирования STAAD.Pro
Расширенная справка Фонда STAAD
STAAD Foundation Advanced Readme
Детализация конструкции
Справка ProStructures
Информация о ProStructures
Руководство по внедрению конфигурации ProStructures CONNECT Edition
Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise
Детали конструкции кровельной мембраны
Быстрые ссылки:
/tr
Категории:
Иллюстрации сборки
• Чертежи поперечного сечения системы крыши
Конструкция/схема ветровой подъемной системы
• Схема расположения ветровой подъемной зоны
Крепления для изоляции
• Детали для механически прикрепленной или приклеенной изоляции
Легкий изоляционный бетон
• Различные детали в случае Установки из легкого теплоизоляционного бетона
Планы листа
• Подробная информация о положении крепления
Условия для стен
• Детали отливов и наличников на стенах
Условия для краев
• Детали отливов и облицовки по краям
Проемы
• Детали отливов для проходов в крышу
Forti-Lock™ 9023 Жидкая гидроизоляция
Forti-Lock™ 6 • Детали системы гидроизоляции ПММА с нанесенным жидким покрытием
Компенсационные швы и анкеры
• Детальные чертежи швов
Разное
• Дорожки, листы основания, Т-образные перекрытия, молниезащита, защита от снега
U-Anchor™ Крепления для крыши
• Детали установки U-Anchor™
Индукционная сварка кровельных систем
• FTR -IW isowld ® Детали индукционной сварки
FiberTite Blue-Roof™
• Детали временной защиты крыши
Имитация металлической кровли (ребра)
• Поперечное сечение и схемы
FiberTite Hybrid™
• Многослойные поперечные сечения и детали гидроизоляции для гибрида Кровельные системы
FiberTite GREEN Roof
• Детали кровельной системы Fibertite с растительностью
Иллюстрации сборки
Название чертежа (№ чертежа) | Скачать |
Поперечное сечение композитной кровельной системы — система с механическим креплением (FTR-DMFS1) | PDF | Чертеж |
Поперечное сечение бетонной кровельной системы — система с механическим креплением (FTR-DMFS1a) | PDF | Чертеж |
Поперечное сечение системы деревянной настильной крыши — система с механическим креплением (FTR-DMFS1b) | PDF | Чертеж |
Поперечное сечение композитной кровельной системы — изоляция, приклеенная к асфальту (FTR-DAS1) | PDF | Чертеж |
Поперечное сечение композитной кровельной системы — приклеенная изоляция клеем FTR-601 (FTR-DAS2) | PDF | Чертеж |
Поперечное сечение композитной кровельной системы с пароизоляцией (FTR-DAS2a) | PDF | Чертеж |
Поперечное сечение системы конической крыши — с накладкой (FTR-DAS2b) | PDF | Чертеж |
Поперечное сечение системы конической крыши — без крышки (FTR-DAS2c) | PDF | Чертеж |
Поперечное сечение композитной кровельной системы — изоляция с механическим креплением (FTR-DAS4) | PDF | Чертеж |
Поперечное сечение композитной кровельной системы — приклеенная изоляция с помощью клея FTR-601 на стальном настиле (FTR-DAS10) | PDF | Чертеж |
Поперечное сечение кровельной системы — механически закрепленная крышка и приклеенная изоляция с пароизоляцией (FTR-DAS12SP) | PDF | Чертеж |
Поперечное сечение системы крыши — механически закрепленная и приклеенная изоляция с пароизоляцией (FTR-DAS13SP) | PDF | Чертеж |
Поперечное сечение кровельной системы — механически закрепленная крышка и приклеенная изоляция (FTR-DAS16SP) | PDF | Чертеж |
Поперечное сечение кровельной системы — механически закрепленная панель покрытия и приклеенная изоляция с пароизоляцией (FTR-DAS17SP) | PDF | Чертеж |
Поперечное сечение системы крыши — механически закрепленная и приклеенная изоляция с пароизоляцией (FTR-DAS18SP) | PDF | Чертеж |
Поперечное сечение композитной кровельной системы — балластная система (FTR-DBS1) | PDF | Чертеж |
Проект/схема ветровой подъемной системы системы
Название чертежа (№ чертежа) | Скачать |
ASCE 7-16 Расположение зон — наименьший размер по горизонтали больше 1.![]() | PDF | Чертеж |
Расположение зон ASCE 7-16 — наименьший размер по горизонтали более 2,4 ч (FTR-ASCE7b) | PDF | Чертеж |
Планы зон ASCE 7-16 — наименьший размер по горизонтали менее 1,2 ч и максимальный размер по горизонтали более 1,2 ч (FTR-ASCE7c) | PDF | Чертеж |
Планы зон ASCE 7-16 — наибольший размер по горизонтали менее 1,2 ч (FTR-ASCE7d) | PDF | Чертеж |
Крепления для изоляции
Название чертежа (№ чертежа) | Скачать |
Крепление для предварительной изоляции для системы FiberTite® 1-90 с механическим креплением (FTR-DI1) | PDF | Чертеж |
Предварительное крепление — 3/8-дюймовая экструдированная полистироловая пластина для восстановления «Cut Fold» (FTR-DI5) | PDF | Чертеж |
Приклеиваемая система — изоляция с механическим креплением, толщина 2 дюйма или более (FTR-DI2) | PDF | Чертеж |
Приклеиваемая система – изоляция с механическим креплением, толщина менее 1.![]() | PDF | Чертеж |
Клеевая система — изоляция с механическим креплением, толщина от 1,5 до 1,9 дюйма (FTR-DI4) | PDF | Чертеж |
Схема крепления изоляции/обшивки (FTR-DI6) | PDF | Чертеж |
FTR 601 Нанесение изоляционного клея (FTR-D601) | PDF | Чертеж |
Класс 1–90 или меньше M/A Изоляция и приклеенная мембрана — поле, периметр и углы (FINS-90a) | PDF | Чертеж |
Класс 1-90 M/A Изоляция и приклеенная полевая мембрана — с M/A мембраной по периметру и углам (FINS-90b) | PDF | Чертеж |
Легкий изоляционный бетон
Название чертежа (№ чертежа) | Скачать |
Бетонный настил из легкого бетона — поперечное сечение (FTR-LWC1) | PDF | Чертеж |
Приподнятый компенсатор — легкий бетон (FTR-LWCEJ) | PDF | Чертеж |
Обшивка водосточной трубы – легкий бетон (FTR-LWDF) | PDF | Чертеж |
Краевая планка — легкий бетон (FTR-LWE) | PDF | Чертеж |
Облицовка трубы, изготовленная на месте – легкий бетон (FTR-LWFPF) | PDF | Чертеж |
Край желоба — легкий бетон (FTR-LWGE) | PDF | Чертеж |
Предварительно формованная накладка на трубу – легкий бетон (FTR-LWPP) | PDF | Чертеж |
Облицовка стены парапета – легкий бетон (FTR-LWPW) | PDF | Чертеж |
Приподнятая кромка — легкий бетон (FTR-LWRE) | PDF | Чертеж |
Металлический настил из легкого бетона — поперечное сечение (FTR-LWS1) | PDF | Чертеж |
Сливная планка шпигата – легкий бетон (FTR-LWSD) | PDF | Чертеж |
Макеты листов
Название чертежа (№ чертежа) | Скачать |
Пластины и застежки FTR Magnum — тип и положение внахлестку (FTR-DLAPa) | PDF | Чертеж |
Пластины FTR Magnum Plus и застежки Magnum — нахлест/установка (FTR-DLAP4) | PDF | Чертеж |
Пластины и застежки FTR Magnum-2S — внахлест/установка (FTR-DLAP3) | PDF | Чертеж |
Класс 1–75 или ниже — общая схема периметра и углов (FGL-75) | PDF | Чертеж |
Класс 1–90 или выше — общая схема периметра и углов (FGL-90) | PDF | Чертеж |
Приспособление класса 1-90 — рулоны 74 дюйма с листами периметра 37 дюймов (F74-RG90a) | PDF | Чертеж |
Приставка класса 1-90 — рулоны 74 дюйма с полосой по периметру (F74-RG90b) | PDF | Чертеж |
Приставка класса 1-120 — рулоны 74 дюйма с периметральными листами 37 дюймов (F74-RG120a) | PDF | Чертеж |
Приставка класса 1-120 — рулоны 74 дюйма с полосой по периметру (F74-RG120b) | PDF | Чертеж |
Стандартные панели с выступами — 74 дюйма (F74-SP1) | PDF | Чертеж |
Приспособление для класса 1-90 — рулоны 100 дюймов с роликами по периметру 50 дюймов (F100-RG90a) | PDF | Чертеж |
Крепление класса 1-90 — рулоны 100 дюймов с защитной лентой по периметру (F100-RG90b) | PDF | Чертеж |
Навесное оборудование класса 1-105 — рулоны 100 дюймов с роликами по периметру 50 дюймов (F100-105a) | PDF | Чертеж |
Крепление класса 1-105 — рулоны 100 дюймов с защитной лентой по периметру (F100-105b) | PDF | Чертеж |
Крепление системы крыши при переходе откоса и изменении плоскости (FTR-ST1) | PDF | Чертеж |
Крепление кровельной системы при переходе откоса и изменении плоскости — вариант мембранного нахлеста (FTR-ST2) | PDF | Чертеж |
Состояние стены
Название чертежа (№ чертежа) | Скачать |
Типовой «мембранный» отлив для стен — горизонтальная блокировка с распилом (FTR-DW1) | PDF | Чертеж |
Настенная планка — (блокирующий вариант 1) Т-образный ограничитель (FTR-DW1a) | PDF | Чертеж |
Настенная планка — (блокирующий вариант 2) Т-образный ограничитель (FTR-DW1b) | PDF | Чертеж |
Примыкание к стене — (альтернативный вариант блокировки) Пластина и крепежное основание Ограничитель (FTR-DW1c) | PDF | Чертеж |
Типовой «облицовочный» металлический отлив для стен — горизонтальная блокировка с распилом (FTR-DW2) | PDF | Чертеж |
Типовой «плакированный» металлический отлив для стен (FTR-DW2i) | PDF | Чертеж |
Примыкание к стене — альтернативное крепление «основания» (FTR-DW3) | PDF | Чертеж |
Примыкание к стене — альтернативное крепление «основы» — стандартная гарантия от ветра (FTR-DW3a) | PDF | Чертеж |
Примыкание к стене — Альтернативные выводы (FTR-DW4) | PDF | Чертеж |
Настенный отлив с металлическим колпачком (FTR-DW5) | PDF | Чертеж |
Готовые колпачки FiberTite — конусные и неконические (FTR-DW5a) | PDF | Чертеж |
Примыкание к стене — несъемный колпачок (FTR-DW5b) | PDF | Чертеж |
Настенный отлив с металлическим колпачком (FTR-DW5c) | PDF | Чертеж |
Настенный отлив с металлическим колпачком (FTR-DW5d) | PDF | Чертеж |
Альтернативный колпачок/заливка (FTR-DW6) | PDF | Чертеж |
Примыкание к стене/промежуточное крепление (FTR-DW7) | PDF | Чертеж |
Краевые условия
Название чертежа (№ чертежа) | Скачать |
Стандартная кромка (FTR-DE1) | PDF | Чертеж |
Изготовленный в заводских условиях металлический край из 2-х частей (FTR-DE2) | PDF | Чертеж |
Накладка желоба (FTR-DE3) | PDF | Чертеж |
FiberTite на лицевой панели — стандартный край лицевой панели (FTR-DE4 | PDF | Чертеж |
FiberTite на лицевой панели — большой край лицевой панели (FTR-DE4a) | PDF | Чертеж |
FiberTite в системе Fascia — приподнятый скошенный край (FTR-DE5) | PDF | Чертеж |
Металлофибробетон «Гравийный стопор» Гипсокартон – система(ы) балластной кровли (FTR-DE6) | PDF | Чертеж |
Обшивка водосточного желоба – система(ы) балластной кровли (FTR-DE7) | PDF | Чертеж |
Архитектурная металлическая панель с металлической скобой FiberClad (FTR-DE8) | PDF | Чертеж |
Фасадная система FiberTite 200 — приподнятая кромка шипа (FTR-DE8a) | PDF | Чертеж |
Проникновения
Название чертежа (№ чертежа) | Скачать |
Типовой деревянный бордюр или оклад светового люка (FTR-DP1) | PDF | Чертеж |
Типичный деревянный бордюр или световой люк (изометрический вид) (FTR-DP1i) | PDF | Чертеж |
Типичное деревянное остекление бордюра или светового люка — (альтернативный блокирующий) Т-образный ограничитель (FTR-DP1a) | PDF | Чертеж |
Типичное деревянное или световое остекление бордюра — (альтернативный блокирующий) Т-образный ограничитель (изометрический вид) (FTR-DP1ai) | PDF | Чертеж |
Деревянный бордюр или световой люк — (альтернативный блокирующий) Т-образный ограничитель (FTR-DP1b) | PDF | Чертеж |
Деревянный бордюр или световой люк — (альтернативная блокировка) Т-образный ограничитель (изометрический вид) (FTR-DP1bi) | PDF | Чертеж |
Металлический бордюр с Т-образным ограничителем (FTR-Dp1c) | PDF | Чертеж |
Металлический бордюр с ограничителем Magnum (FTR-Dp1d) | PDF | Чертеж |
Изолированный бордюр или противопожарный люк (FTR-DP2) | PDF | Чертеж |
Изолированный бордюр/пожарный люк — металлическая планка (FTR-DP2a) | PDF | Чертеж |
Люк для доступа на крышу с поддерживающим стержнем (FTR-DP2b) | PDF | Чертеж |
Предварительно формованная накладка на трубу (FTR-DP3) | PDF | Чертеж |
Предварительно формованная накладка на трубу (изометрический вид) (FTR-DP3i) | PDF | Чертеж |
Обшивка труб, изготовленная на месте (FTR-DP4) | PDF | Чертеж |
Обшивка трубы, изготовленная на месте (изометрический вид) (FTR-DP4i) | PDF | Чертеж |
Прокладка Pitch Pan (условия использования см.![]() | PDF | Чертеж |
Pitch Pan Flashing (изометрический вид) (условия использования см. в спецификациях FTR) (FTR-DP5i) | PDF | Чертеж |
Стойка для крыши (FTR-DP6) | PDF | Чертеж |
Обшивка стеллажа с подогревом — с металлическим воротником (FTR-DP7) | PDF | Чертеж |
Обогреваемая перегородка с металлическим воротником (изометрический вид) (FTR-DP7i) | PDF | Чертеж |
Предварительно сформированная накладка на трубу — альтернативное базовое ограничение (FTR-DP8) | PDF | Чертеж |
Предварительно сформированная накладка на трубу — альтернативное базовое ограничение (изометрический вид) (FTR-DP8i) | PDF | Чертеж |
Двутавровая балка, изготовленная на месте эксплуатации (изометрический вид) (FTR-DP9i) | PDF | Чертеж |
Квадратная трубка, изготовленная на месте эксплуатации (изометрический вид) (FTR-DP10i) | PDF | Чертеж |
Изготовленный на месте прямоугольный железный отлив (изометрический вид) (FTR-DP11i) | PDF | Чертеж |
Предварительно формованная прокладка для проходки трубы «Wrapid Flash» (FTR-DP12) | PDF | Чертеж |
Стандартная сливная планка (FTR-DD1) | PDF | Чертеж |
Типовая прокладка шпигата (FTR-DD2) | PDF | Чертеж |
Стандартная дренажная планка — с флисовой мембраной (FTR-DD3) | PDF | Чертеж |
Типовая усиленная дренажная планка (FTR-DD4) | PDF | Чертеж |
Дренажная планка с минимальным уклоном (FTR-DD5) | PDF | Чертеж |
Жидкий гидроизоляционный материал Forti-Lock™
Название чертежа (№ чертежа) | Скачать |
FTR Forti-Lock™ Liquid Applied PMMA Угловой герметик (FTR-FL1) | PDF | Чертеж |
FTR Forti-Lock™ Liquid Applied PMMA I-Beam Penetration Flashing (FTR-FL2) | PDF | Чертеж |
FTR Forti-Lock™ Liquid Applied PMMA C-Channel Penetration Flashing (FTR-FL3) | PDF | Чертеж |
FTR Forti-Lock™ PMMA I-образный флисовый флис (FTR-FL4) | PDF | Чертеж |
Угловая опора FTR Forti-Lock™ из ПММА (FTR-FL5) | PDF | Чертеж |
Квадратная пробирка/колонка, заделанная системой гидрозатвора Forti-Lock™ из ПММА (FTR-FL6) | PDF | Чертеж |

Компенсаторы и врезки
Название чертежа (№ чертежа) | Скачать |
Низкопрофильный компенсатор (FTR-DX1) | PDF | Чертеж |
Приподнятый компенсатор — над деревянной блокировкой (FTR-DX2) | PDF | Чертеж |
Приподнятый компенсатор — над изоляцией (FTR-DX2a) | PDF | Чертеж |
Приподнятый компенсатор над изоляцией (балластная система) (FTR-DX2b) | PDF | Чертеж |
Горизонтально-вертикальный компенсатор (FTR-DX3) | PDF | Чертеж |
Альтернативный горизонтальный и вертикальный компенсатор (FTR-DX3a) | PDF | Чертеж |
Прокладка «Врезка» — к существующей системе (системам) крыши (FTR-DT1) | PDF | Чертеж |
Металлическая обшивка FiberClad «Tie-In» – к существующей(-им) системе(-ам) крыши (FTR-DT2) | PDF | Чертеж |
Временное (от 1 до 2 лет) «присоединение» к существующей системе(ам) крыши (FTR-DT3) | PDF | Чертеж |
Временная «ночная герметизация» — к существующей(им) системе(ам) крыши (FTR-DT4) | PDF | Чертеж |
Металлический отлив из фибробетона «врезка» — к системе (системам) черепичной кровли (FTR-DT5) | PDF | Чертеж |
Мембранный отлив «врезка» — к системе (системам) черепичной кровли (FTR-DT6) | PDF | Чертеж |
Разное
Название чертежа (№ чертежа) | Скачать |
Защитная подушка FTR и материалы для дорожек (FTR-DM1) | PDF | Чертеж |
Крепление общего основания (FTR-DM2) | PDF | Чертеж |
Молниезащита — приклеенное основание + полосы, сваренные термосваркой (FTR-DM3) | PDF | Чертеж |
Молниезащита — приклеенное основание + приклеенные зажимы (FTR-DM3a) | PDF | Чертеж |
Краевой кронштейн громоотвода — стиль 1 (FTR-LRB1) | PDF | Чертеж |
Краевой кронштейн громоотвода — стиль 2 (FTR-LRB2) | PDF | Чертеж |
Краевой кронштейн громоотвода — стиль 3 (FTR-LRB3) | PDF | Чертеж |
Типовая крышка Т-образного соединения мембраны (крышка Т-образного соединения) (FTR-TLAP) | PDF | Чертеж |
Снегозащита — Новое строительство (FTR-SGNC) | PDF | Чертеж |
Снегозадержатель — дооснащение (FTR-SGRF) | PDF | Чертеж |
Крепления U-Anchor™ для крыши
Название чертежа (№ чертежа) | Скачать |
Механически прикрепленный U1400-FTR (FTR-U1400) | PDF | Чертеж |
Механически прикрепленный U2400-FTR (FTR-U2400) | PDF | Чертеж |
Механически прикрепленный U3400-FTR (FTR-U3400) | PDF | Чертеж |
Механически закрепленный U3400S-FTR (FTR-U3400S) | PDF | Чертеж |

Системы индукционной сварки FiberTite®
Название чертежа (№ чертежа) | Скачать |
Пластина для индукционной сварки FTR и крепеж FTR — правильная установка (FTR-IWS1) | PDF | Чертеж |
Методы крепления с помощью индукционной сварки — классы 1-90 и 1-135 (FTR-IWIA1) | PDF | Чертеж |
Поле индукционной сварки, периметр и угол — обозначения креплений (FTR-IWIA2) | PDF | Чертеж |
Поперечное сечение композитной крыши — система индукционной сварки (FTR-IWMF1) | PDF | Чертеж |
Система индукционной сварки с механическим креплением — модернизация по металлу (FTR-IWMR1) | PDF | Чертеж |
Пластина для индукционной сварки — расположение на металлической модернизации (FTR-IWMR3) | PDF | Чертеж |
Крепление для изоляции — для металлической модернизации (FTR-MR2) | PDF | Чертеж |
FiberTite® Blue Roof™
Название чертежа (№ чертежа) | Скачать |
Временная крыша FTR Blue Roof (горизонтальный сварной шов) (FTR-TR1) | ПДФ |
Временная крыша FTR Blue Roof (горизонтальные ленточные перекрытия) (FTR-TR2) | ПДФ |
Временная крыша FTR Blue Roof (горизонтальные ленточные перекрытия) (FTR-TR3) | ПДФ |
Временная крыша FTR Blue Roof (вертикальные поверхности) (FTR-TR4) | ПДФ |
Временная крыша FTR Blue Roof (кромка крыши) (FTR-TR5) | ПДФ |
Временная крыша FTR Blue Roof (проход трубы) (FTR-TR6) | ПДФ |
Временная крыша FTR Blue Roof (заделка фундамента в проемах/стенах) (FTR-TR7) | ПДФ |
Временная крыша FTR Blue Roof (горизонтальные клеящиеся накладки) (FTR-TR8) | ПДФ |
Временная крыша FTR Blue Roof (горизонтальные ленточные перекрытия) (FTR-TR9) | ПДФ |
Временная крыша FTR Blue Roof (горизонтальный сварной шов) (FTR-TR10) | ПДФ |
Временная крыша FTR Blue Roof (кромка крыши) (FTR-TR11) | ПДФ |
Временная крыша FTR Blue Roof (заделка фундамента в проемах/стенах) (FTR-TR12) | ПДФ |

Имитация металлической кровли
Название чертежа (№ чертежа) | Скачать |
Поперечное сечение композитной крыши — имитация металлического кровельного профиля (FTR-SMRP) | PDF | Чертеж |
Обшивка хребта и ендовы — имитация металлического кровельного профиля (FTR-SMRP1) | PDF | Чертеж |
Соединение профиля с имитацией металлических ребер — профиль с имитацией металлических ребер (FTR-SMRP2) | PDF | Чертеж |
FiberTite® Hybrid™
Название чертежа (№ чертежа) | Скачать |
Сечение многослойной кровельной системы — приклеенная изоляция к асфальту (FTR-DAS1MP) | PDF | Чертеж |
Поперечное сечение многослойной кровельной системы — приклеенная изоляция клеем FTR-601 с основанием SBS (FTR-DAS2MP) | PDF | Чертеж |
Сечение многослойной кровельной системы — приклеенная изоляция клеем FTR-601 (FTR-DAS3MP) | PDF | Чертеж |
Поперечное сечение многослойной кровельной системы — приклеенная мембрана и изоляция из асфальта — с приклеенной покрывной плитой из асфальта (FTR-DAS4MP) | PDF | Чертеж |
Сечение многослойной кровельной системы — приклеенная мембрана и изоляция из асфальта с основанием из SBS (FTR-DAS5MP) | PDF | Чертеж |
Сечение многослойной кровельной системы — приклеенная мембрана и изоляция клеем FTR-601 с основанием SBS (FTR-DAS6MP) | PDF | Чертеж |
Сечение многослойной кровельной системы — приклеенная мембрана и изоляция клеем FTR-601 (FTR-DAS7MP) | PDF | Чертеж |
Сечение многослойной кровельной системы — приклеенная мембрана и изоляция в асфальте (FTR-DAS8MP) | PDF | Чертеж |
Сечение многослойной кровельной системы — изоляция с механическим креплением (FTR-DAS9MP) | PDF | Чертеж |
Поперечное сечение многослойной кровельной системы — механически закрепленная панель покрытия и приклеенная изоляция с пароизоляцией (FTR-DAS10MP) | PDF | Чертеж |
Поперечное сечение многослойной кровельной системы — механически закрепленная и приклеенная изоляция с пароизоляцией (FTR-DAS11MP) | PDF | Чертеж |
Поперечное сечение многослойной кровельной системы — механически закрепленная накладка и приклеенная изоляция (FTR-DAS14MP) | PDF | Чертеж |
Поперечное сечение многослойной кровельной системы — механически закрепленная и приклеенная изоляция (FTR-DAS15MP) | PDF | Чертеж |
Типовая многослойная окладка трубы (FTR-DP3MP) | PDF | Чертеж |
Типовая многослойная окладка шпигата (FTR-DD2MP) | PDF | Чертеж |
Типовое окончание основания многослойного бордюра — Т-образный ограничитель (FTR-DCB1MP) | PDF | Чертеж |
Типовое окончание основания многослойной стены — Т-образный ограничитель (FTR-DWB1MP) | PDF | Чертеж |
Типовое окончание основания многослойной стены — Т-образный ограничитель (для FTR Fleeceback) (FTR-DWB2MP) | PDF | Чертеж |
Типовая многослойная дренажная планка (FTR-DD3MP) | PDF | Чертеж |
Типовая многослойная гидроизоляция труб, изготовленных на месте (FTR-DP4MP) | PDF | Чертеж |
ФиберТайт® Зеленый
Название чертежа (№ чертежа) | Скачать |
Система кровли с зеленой растительностью FiberTite — балластный камень на дренаже с кромкообрезным станком (FTG-DAED1) | PDF | Чертеж |
Система крыши FiberTite Green Vegetated — 4.![]() | PDF | Чертеж |
Система кровли с зеленой растительностью FiberTite — балластный камень на стене с кромкообрезным станком (FTG-DAEW1) | PDF | Чертеж |
Крышная система FiberTite Green Vegetated — расширенная многослойная система (FTG-DEML1) | PDF | Чертеж |
Крышная система FiberTite Green Vegetated — стандартная многослойная система (FTG-DSML1) | PDF | Чертеж |
Система зеленой растительной крыши FiberTite — стандартная многослойная система с векторной сеткой (FTG-DSML2) | PDF | Чертеж |
Система кровли с зеленой растительностью FiberTite — лотковая система FTGVRS с балластным камнем в проходке (FTG-DTBP1) | PDF | Чертеж |
Система крыши FiberTite с зеленой растительностью — система лотков FTGVRS с проходом из балластного камня (FTG-DTBW1) | PDF | Чертеж |
Система крыши FiberTite Green Vegetated — система лотков FTGVRS с дорожкой из бетоноукладчика (FTG-DTPW1) | PDF | Чертеж |
Система FiberTite Green Vegetated Roof — типичная система лотков FTGVRS (FTG-DTRAY1) | PDF | Чертеж |
Система FiberTite Green Vegetated Roof — Типовое соединение лотка FTGVRS (FTG-DTRAY3) | PDF | Чертеж |
Система зеленой растительной крыши FiberTite — типовая компоновка лотка FTGVRS (балласт) (FTG-DTRAY-A) | PDF | Чертеж |
Система крыши FiberTite Green Vegetated — типовая компоновка лотка FTGVRS (укладчики) (FTG-DTRAY-B) | PDF | Чертеж |
Крышная система FiberTite Green Vegetated — металлические кромкообрезные профили и профили для примыкания к стене (FTG-DTREFL1) | PDF | Чертеж |
Система крыши FiberTite Green Vegetated — схема ирригационной системы — трубы (FTG-DTRIR1) | PDF | Чертеж |
Система крыши FiberTite Green Vegetated — Схема системы орошения — Элементы управления (FTG-DTRIR2) | PDF | Чертеж |
Система FiberTite Green Vegetated Roof — соединение для орошения с поддоном (FTG-DTRIR3) | PDF | Чертеж |
Крышная система FiberTite с зеленой растительностью — блок орошения (FTG-DTRIR4) | PDF | Чертеж |
Система крыши FiberTite Green Vegetated — ирригационный коллектор (FTG-DTRIR5) | PDF | Чертеж |
Система крыши FiberTite Green Vegetated — система лотков на стене (FTG-DTRW1) | PDF | Чертеж |
Система кровли с зеленой растительностью FiberTite — система лотков с балластным камнем у стены (FTG-DTRW2) | PDF | Чертеж |
Система кровли с зеленой растительностью FiberTite — балластный камень на дренаже с лотком FTVGRS (FTG-DTSD1) | PDF | Чертеж |
Система кровли с зеленой растительностью FiberTite — балластный камень на конце стены с сеткой векторного сопоставления (FTG-DVMW1) | PDF | Чертеж |
Крышная система FiberTite Green Vegetated — окончание стены с сеткой Vector Mapping Mesh (FTG-DVMW2) | PDF | Чертеж |
Что такое зеленая крыша — Служба технической консервации, Служба национальных парков
Зеленая крыша представляет собой слой растительности, высаженный поверх гидроизоляционной системы, установленной поверх плоской крыши или крыши с небольшим уклоном. Зеленые крыши также известны как растительные или эко-крыши. Они делятся на три основные категории: экстенсивные , интенсивные и полуинтенсивные . Хотя для них нет точных определений, обширная зеленая крыша имеет неглубокую среду для выращивания — обычно менее шести дюймов — со скромной нагрузкой на крышу, ограниченным разнообразием растений, минимальными требованиями к поливу и часто недоступна. Интенсивные зеленые крыши имеют больше почвы и более глубокую среду для выращивания — иногда несколько футов — что может поддерживать более разнообразный выбор растений, включая небольшие деревья.Таким образом, они несут более существенные структурные нагрузки и нуждаются в более частом уходе и поливе. Обычно они доступны. Полуинтенсивные зеленые крыши включают в себя черты обоих типов. Соответствующая глубина любой зеленой крыши зависит от конструкции крыши, выбранных растений, годового количества осадков и требований к характеристикам ливневых стоков.
Сравнение экстенсивных и интенсивных кровельных систем. Источник: Зеленые крыши: создание новой индустрии в Канаде .
Все три типа крыш требуют определенных слоев кровельных материалов, которых нет на обычных крышах. Базовая анатомия зеленой крыши состоит из растительности, питательной среды, фильтрующей мембраны, дренажного слоя, водонепроницаемого/репеллентного слоя, опоры кровельной мембраны для насаждений наверху, теплоизоляции, пароизоляционного слоя и структурной опоры крыши. Каждый из этих слоев выполняет определенную функцию, чтобы поддерживать жизнь растений и защищать структуру под ним.
Поперечный разрез слоев зеленой кровли. Каждый из этих слоев имеет определенную функцию и необходим для успеха зеленой крыши. Иллюстрация: ООО «Бланк Спейс».
Среда для выращивания — это не тот же материал, который используется для комнатных растений или сада. Традиционная почва тяжелая и плотно уплотняется после неоднократных дождей, что снижает задержку воды и аэрацию корней растений.Среда для выращивания зеленой крыши состоит из минеральных агрегатов и лишь небольшого количества органического материала. Он должен иметь хороший постоянный дренаж и аэрацию со структурой, позволяющей удерживать воду. Он также должен быть легким, устойчивым к разложению и сжатию, физически и химически стабильным.
Некоторые зеленые крыши устанавливаются в одну большую интегрированную секцию, в то время как в модульных зеленых крышах используются небольшие переносные грядки, соединенные вместе, чтобы создать большую зеленую крышу.Модульные блоки часто представляют собой пластиковые или металлические лотки, заполненные средой для выращивания. Модульные зеленые крыши можно устанавливать поэтапно и легко снимать для обслуживания и осмотра нижних слоев крыши. Кроме того, модульные секции часто можно выращивать в теплице и «готовить к посадке» на зеленой крыше.
