Реверсивные пускатели с механической блокировкой

Одна из стандартных схем подключения с использованием реверсивного пускателя позволяет изменять направление движение вала. Кроме этого предназначение пускателя - в запуске, остановке, а также защите трехфазного двигателя асинхронного тока.

Основные принципы работы

Основу реверсивного пускателя составляет электромагнитный трехполюсный контактор переменного тока. Эта деталь считается наиболее важной, а также именно она обеспечивает выполнение всех функций, которые касаются работы с номинальным током и напряжением, а также с коммутационными способностями пускателя и его стойкостью к механическому износу.

Реверсивный пускатель может работать в нескольких режимах:

  • первый рабочий режим получил название "продолжительный";
  • второй режим работы является прерывисто-продолжительным;
  • третий режим - повторно-кратковременный;
  • последний рабочий режим пускателя - кратковременный.

Чтобы узнать длительность включения каждой отдельной модели реверсивного пускателя, необходимо обращаться к его технической характеристике, которая прилагается к каждому изделию.

Подключение пускателя

Подключение этого коммутационного аппарата осуществляется так же, как и всех остальных, за исключением кнопки реверса, а также магнитного пускателя. По этим причинам схема подключения пускателя этого типа не слишком отличается от обычного, стандартного варианта.

Первое, что необходимо обеспечить в схеме, - это полная работоспособность реверса двигателя, который должен осуществляться за счет смены места расположения двух фаз. В это же время необходимо обеспечить работу механической системы блокировки, которая не даст самопроизвольно включаться или выключаться второму пускателю. Если допустить одновременное включение двух пускателей сразу, то это вызовет короткое замыкание.

Работа схемы пускателя

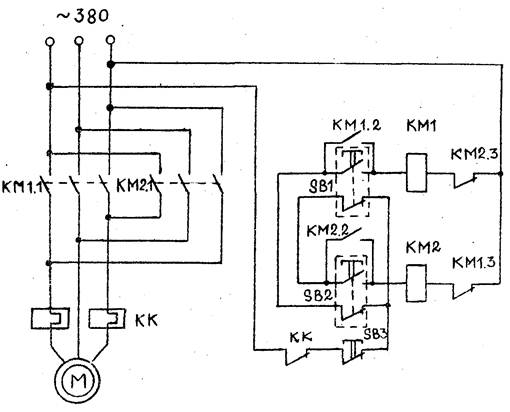

Схема реверсивного пускателя с механической блокировкой включает в себя два одинаковых пускателя. Во время включения схемы один из них запускает электрический мотор двигателя в одну сторону, а второй - в другую. Если рассматривать суть подключения, то схема довольно сильно схожа с подключение двух одиночных пускателей, но разница все же есть.

Она заключается в наличии одной общей кнопки "Стоп", а также двух кнопок "Вперед" и "Назад". В этом же случае и применяется электрическая или механическая блокировка, которая призвана защитить устройство от короткого замыкания в том случае, если два пускателя включатся одновременно.

Возникновение короткого замыкания

Для того чтобы сменить направление вращения асинхронного двигателя, нужно поменять местами две фазы. Другими словами, если они находятся в порядке "А-В-С", то на втором они должны находиться, к примеру, на "С-А-В". Именно за этим процессом смены фазы и следит реверсивный пускатель. Это говорит о том, что одновременное выключение обоих моделей приведет к КЗ в цепи. Для того чтобы избежать этого, в сети имеются постоянно замкнутые контакты, которые при включении пускателя создают разрыв в цепи управления второго пускателя, и одновременно с этим происходит электрическая блокировка. Однако существует еще и механический тип блокировки. Суть этого процесса довольно проста. В тот момент, когда происходит подключение второго пускателя в сеть, механическое устройство отключает первый.

Сборка схемы

На самом деле собрать такую схему довольно просто, и это сможет сделать большинство людей самостоятельно. Реверсивные пускатели находятся в корпусе, все, что требуется для подключения, - это правильное соединение контактов. Однако здесь важно сказать, что механическая блокировка не поддается самостоятельному изготовлению, тут придется обязательно покупать заводское изделие.

Начинать рекомендуется с силовой части схемы. На автомат подается три разные фазы, которые чаще всего обозначаются следующим образом: желтая "А", зеленая "В" и красная "С". После этого они подаются на силовые контакты реверсивных пускателей, которые обычно обозначаются в схемах как КМ1 и КМ2. С другой стороны от этих фаз создаются три перемычки между центральными зелеными фазами.

После сборки этой части провода подключаются к электродвигателю через тепловое реле. Здесь важно отметить, что ток будет контролироваться только в двух фазах. Осуществлять контроль за током в третьей фазе не имеет смысла, так как все они довольно тесно связаны между собой. Другими словами, если повысить силу тока в одной фазе, то то же самое произойдет и в оставшихся двух. Это говорит о том, что повышение этого параметра до критического уровня приведет к тому, что произойдет отключение обеих катушек пускателя сразу.

Реверсивные пускатели с механической блокировкой ПМЛ

Использование этого типа реверсивных пускателей также осуществляется там, где необходимо следить за пуском, реверсом и остановкой асинхронного трехфазного двигателя.

Конструкция этих приборов считается довольно простой. Корпус выполняется из пластмассы, а внутри имеется якорь и сердечник. На сердечнике устанавливается специальная катушка вытягивающего типа. Из-за особенностей схемы этого устройства получается так, что вся верхняя часть корпуса занята траверсными направляющими, над которыми устанавливается якорь. Кроме этого возле этого элемента монтируются также специальные мосты с пружинами, которые предназначены для блокировки изделия.

Принцип работы этого прибора довольно прост. При подаче тока на устройство напряжение накапливается в катушке, из-за чего якорь начинает притягиваться к ней. Когда происходит замыкание этих двух деталей, якорь открывает замкнутый контакт и закрывает разомкнутый. Отключение реверсивного пускателя ПМЛ происходит в тот момент, когда контакты размыкаются.

Пускатели "Шнайдер"

Довольно распространенная техника на рынке электрических приборов. У этой компании имеется серия EasyPact TVS. Преимуществами реверсивных пускателей "Шнайдер" из этой серии будут следующие:

  • номинальный ток находится в районе от 9 до 150 А;
  • номинальное напряжение достигает 690 В;
  • довольно широкий диапазон рабочей температуры - от -50 до +60 градусов по Цельсию;
  • имеются встроенные дополнительные контакты мгновенного типа;
  • количество полюсов - 3 или 4;
  • одно из важнейших преимуществ - это довольно широкий диапазон управляющего напряжения.

Конструкция и работа реверсивного магнитного пускателя

Распространение этих моделей становится все шире с каждым годом, так как они дают исключительную возможность управления асинхронным двигателем на расстоянии. Это устройство позволяет как включать, так и выключать двигатель. В корпусе реверсивного пускателя имеется 4 составных части:

  • Контактор.
  • Тепловое реле.
  • Кожух.
  • Инструменты для управления.

После того как поступает команда "Пуск", электрическая цепь замыкается. После этого ток начинает подаваться на катушку. В это же время срабатывает механическое блокирующее устройство, которое не дает запуститься ненужным контактам. Тут стоит сказать, что механическая блокировка также замыкает и контакты кнопки, что позволяет не держать ее нажатой постоянно, а спокойно отпустить. Еще одна важная деталь заключается в том, что вторая кнопка этого прибора вместе с запуском всего устройства будет размыкать цепь. Из-за этого получается так, что даже ее нажатие не дает никакого результата, создавая дополнительную безопасность.

принцип работы и устройство, как подключить, схема магнитного контактора

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую требованиям стандартов работу оборудования. С его помощью осуществляют распределение питающего напряжения и управляют работой подключенных нагрузок.

Чаще всего через него подают питание на электродвигатели. И через него же осуществляют реверс двигателя, его остановку. Все эти манипуляции позволит осуществить правильная схема подключения магнитного пускателя, которую можно собрать и самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Устройство и назначение прибора

Сравнив подключение МП и контактора, можно сделать заключение, что первое устройство отличается от второго тем, что его применяют для запуска электродвигателя. Можно даже сказать, что МП — тот же контактор, с помощью которого управляют электродвигателем.

Отличие это настолько условно, что в последнее время многие производители называют МП контакторами переменного тока, но с малыми габаритами. Да и постоянное усовершенствование контакторов сделало их универсальными, потому они стали многофункциональными.

Назначение магнитного пускателя

Встраивают МП и контакторы в силовые сети, транспортирующие ток с переменным или постоянным напряжением. Действие их базируется на электромагнитной индукции.

Устройство оснащено контактами сигнальными и теми, через которые питание подается. Первые названы вспомогательными, вторые — рабочими.

МП дистанционно управляют электроустановками, в том числе и электродвигателями. Их роль, как защиты, нулевая — только исчезает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.

После остановки оборудования, в схему которого вмонтирован контактор, оно никогда не включится самостоятельно. Для этого придется нажать клавишу «Пуск».

Для безопасности это очень важный момент, поскольку полностью исключены аварии, спровоцированные самопроизвольным включением электроустановки.

Пускатели, в схему которых включены тепловые реле, охраняют электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть двухполюсными (ТРН) либо однополюсными (ТРП). Срабатывание наступает под воздействием тока перегрузки двигателя, протекающего по ним.

Конструкция и функционирование прибора

Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь понятие об основах релейной техники, грамотно выбрать схему питания оборудования.

Поскольку устройства предназначены для функционирования на протяжении небольшого временного промежутка, наиболее популярными являются МП с обычно разомкнутыми контактами. Наибольшим спросом пользуются МП серий ПМЕ, ПАЕ.

Первые встраивают в сигнальные цепи для электродвигателей мощностью 0,27 – 10 кВт. Вторые — мощностью 4 – 75 кВт. Рассчитаны они на напряжение 220, 380 В.

Вариантов исполнения четыре:

  • открытый;
  • защищенный;
  • пылеводозащищенный;
  • пылебрызгонепроницаемый.

Пускатели ПМЕ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии ПАЕ количество встраиваемых реле зависит от величины.

При напряжении около 95% от номинального катушка пускателя способна обеспечить надежную работу.

Состоит МП из следующих основных узлов:

  • сердечника;
  • электромагнитной катушки;
  • якоря;
  • каркаса;
  • механических датчиков работы;
  • групп контакторов — центральной и дополнительной.

Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.

По сути, это реле, но отключающее гораздо больший ток. Поскольку электромагниты у этого устройства довольно мощные, оно отличается большой скоростью срабатывания.

Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 – 660 В. Которая размещена на сердечнике, большая мощность нужна для преодоления усилия пружины.

Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты.

Нормальное состояние, когда контакты разомкнуты. Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода.

Когда на магнитный пускатель поступает питание, через катушку проходит ток и формирует электромагнитное поле. Оно привлекает мобильную часть магнитопровода посредством сжатия пружины. Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу.

В случае отключения питания МП электромагнитное поле исчезает. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху. Как следствие, расходятся контакты, и пропадает питание на нагрузку.

Некоторые модели пускателей оснащены ограничителями перенапряжений, которые применяют в полупроводниковых управляющих системах.

Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения.

Пускатели, как правило, оснащены двумя видами контактов: силовыми и блокировочными. Посредством первых подключается нагрузка, а вторые предохраняют от неправильных действий при подключении.

Силовых МП может быть 3 или 4 пары, все зависит от конструкции устройства. В каждой из пар есть как мобильные, так и неподвижные контакты, соединенные с клеммами, находящимися на корпусе, посредством металлических пластин.

Первые отличаются тем, что на нагрузку постоянно поступает питание. Вывод из рабочего состояния происходит только после срабатывания пускателя.

На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Нормально замкнутые отличаются тем, что на нагрузку постоянно поступает питание, а отсоединение наступает исключительно после срабатывания пускателя. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Популярные схемы подключения МП

Наиболее часто используют монтажную схему с одним устройством. Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено.

В нормальных обстоятельствах контакт реле Р замкнут. При нажатии клавиши «Пуск» цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

При этой схеме большое значение имеет номинальное напряжение катушки. Когда усилие на ней 220 В, двигателя 380 В, в случае соединения в звезду, такая схема не подходит.

Для этого применяют схему с нейтральным проводником. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на 380 В. Подробнее – переходите по ссылке.

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

  1. Включают АВ QF1.
  2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
  3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Выводы и полезное видео по теме

Подробности об устройстве и подключении контактора:

Практическая помощь в подключении МП:

По приведенным схемам можно подключить магнитный пускатель своими руками как к сети 220, так и 380 В.

Необходимо помнить, что сборка не отличается сложностью, но для реверсивной схемы важно наличие двухсторонней защиты, делающей невозможным встречное включение. При этом блокировка может быть как механической, так и посредством блокировочных контактов.

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете сообщить интересную информацию или дать совет по подключению магнитных пускателей посетителям нашего сайта.

Реверсивный контактор

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях. Такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными функциями, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Устройство и принцип работы

Магнитные контакторы или пускатели относятся к коммутационным устройствам, выполняющим дистанционный пуск электродвигателей и прочего оборудования. Конструкция и схема этих приборов очень похожа на электромагнитное реле. Важной дополнительной функцией является возможность своевременно подключать и отключать трехфазную нагрузку. Основным конструктивным элементом служит магнитный сердечник, изготовленный в виде буквы Ш. В качестве материала использовалась электротехническая сталь в виде тонких листов.

Сам сердечник состоит из двух половинок, одна из которых является неподвижной и закрепляется на основании прибора. Другая часть – подвижная – при отсутствии тока удерживается на некотором расстоянии от неподвижной части при помощи пружины. Таким образом, между обеими частями возникает воздушный зазор.

Управление пускателем осуществляется через катушку, помещенную на центральный стержень сердечника, расположенный в неподвижной части. К подвижному магнитопроводу закрепляются контакты посредством мостового соединения. В момент срабатывания пускателя эти мостики перемещаются одновременно с магнитопроводом и совершают замыкание с неподвижной контактной группой.

Пусковое устройство срабатывает после того, как на катушку управления будет подано напряжение. Возникает электромагнитная сила, под действием которой происходит притягивание подвижной части сердечника к неподвижной детали. В результате, силовые контактные группы оказываются замкнутыми, и ток начинает поступать к выходным клеммам. После прекращения подачи напряжения катушка обесточивается, и подвижная часть возвращается на свое место. В этот момент в работу включается возвратная пружина, обеспечивающая размыкание контактов.

Во время выключения на каждом полюсе контактов образуется двойной разрыв, способствующий более эффективному гашению электрической дуги. Функцию дугогасительной камеры выполняет крышка устройства, под которой располагаются контакты.

В пускателе имеется не только основная контактная группа, но и дополнительная – в виде блок-контактов, используемая для вспомогательных целей. В основном, они используются в управлении, в сигнальных и блокирующих схемах.

Типы и модификации пусковых устройств

Основными параметрами, по которым выполняется классификация пускателей:

  • Величина рабочего тока, коммутируемого главными контактами.
  • Значение рабочего напряжения в подключенной нагрузке.
  • Параметры тока и напряжения в катушке управления.
  • Категория и область применения.

Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.

Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока. Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт. Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.

Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления. Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.

Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.

Отличия реверсивных и обычных контакторов-пускателей

Прежде чем рассматривать отличия обоих устройств следует отметить, что магнитный пускатель является усовершенствованной версией контактора, предназначенной для работы с низковольтным оборудованием и установками.

По сравнению с обычными контакторами, магнитные пускатели отличаются более компактными размерами и меньшим весом. Они предназначены для узкоспециализированных действий по включению и отключению электродвигателей. Контакторы же выполняют более широкий круг задач в силовых электрических цепях.

Многие пускатели дополнительно оборудуются тепловыми реле, выполняющими аварийные отключения и защищающие при обрывах фазы. Управление пуском и отключением производится с помощью специальных кнопок или отдельной системой, состоящей из катушки и слаботочной контактной группы. В некоторых модификациях могут использоваться оба варианта.

Все магнитные пускатели разделяются на два вида. Они могут быть реверсивными и нереверсивными. Реверсивный контактор состоит из двух отдельных магнитных пускателей, объединенных в общем корпусе и соединенных друг с другом электрическим путем. Оба компонента устанавливаются на общее основание, но одновременно работать они не могут. По команде оператора включается лишь один из них – первый или второй.

Управление реверсивным магнитным пускателем осуществляется при помощи блокировочных контактов нормально-замкнутого типа. Их основная функция заключается в предотвращении одновременного включения обеих контактных групп – реверсивной и обычной. В противном случае может произойти межфазное замыкание. Для этой же цели некоторые модели выпускаются с механической блокировкой. Поочередный запуск контакторов обеспечивает такое же поочередное переключение фаз. В результате, прибор начинает выполнять свою основную задачу – изменять направление вращения вала электродвигателя.

Оба варианта включения необходимо рассмотреть более подробно. Чтобы лучше понять суть реверсного запуска, необходимо вначале остановиться на обычном способе включения.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного. При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

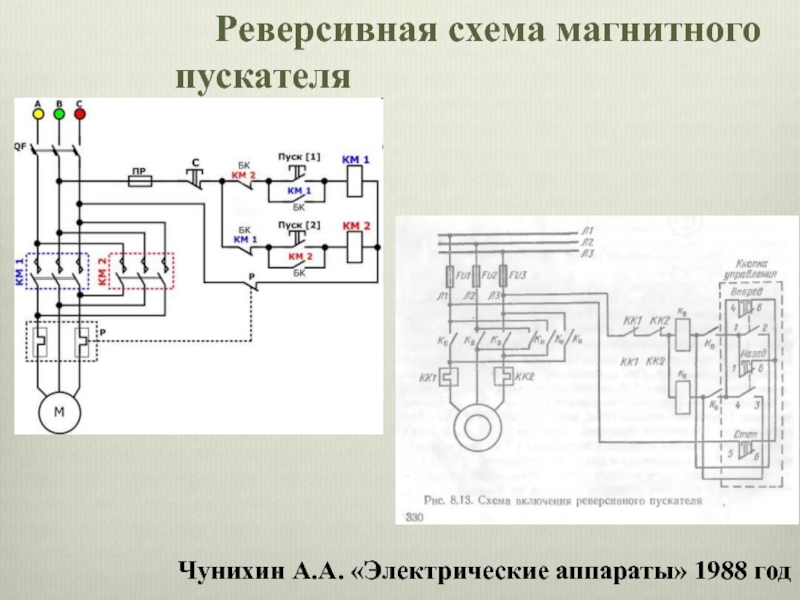

Схема реверсивного пускателя

Модульный контактор (КМ)

Схема подключения реверсивного магнитного пускателя

Схема подключения контактора

Схема реверсивного пуска двигателя

Контактор как электромеханическое устройство

Назначение, устройство и работа магнитного пускателя.

11 Фев 2014г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. С этой статьи мы начнем изучение магнитного пускателя и все, что с ним связано, а идею этой темы подсказал постоянный читатель сайта Сергей Кр.

Магнитный пускатель является коммутационным аппаратом и относится к семейству электромагнитных контакторов, позволяющий коммутировать мощные нагрузки постоянного и переменного тока, и предназначен для частых включений и отключений силовых электрических цепей.

Магнитные пускатели применяются в основном для пуска, останова и реверсирования трехфазных асинхронных электродвигателей, однако, из-за своей неприхотливости они прекрасно работают в схемах дистанционного управления освещением, в схемах управления компрессорами, насосами, кран-балками, тепловыми печами, кондиционерами, ленточными конвейерами и т.д. Одним словом, у магнитного пускателя обширная область применения.

Как таковой магнитный пускатель уже трудно встретить в магазинах, так как их практически вытеснили контакторы. Причем по своим конструктивным и техническим характеристикам современный контактор ничем не отличается от магнитного пускателя, а различить их можно только по названию. Поэтому, когда будете приобретать в магазине пускатель, обязательно уточняйте, что это — магнитный пускатель или контактор.

Мы рассмотрим устройство и работу магнитного пускателя на примере контактора типа КМИ – контактор малогабаритный переменного тока общепромышленного применения.

Принцип работы магнитного пускателя.

Принцип работы очень простой: напряжение питания подается на катушку пускателя, в катушке возникает магнитное поле, за счет которого вовнутрь катушки втягивается металлический сердечник, к которому закреплена группа силовых (рабочих) контактов, контакты замыкаются, и через них начинает течь электрический ток. Управление магнитным пускателем осуществляется кнопками «Пуск», «Стоп», «Вперед» и «Назад».

Устройство магнитного пускателя.

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов.

Хотя блок контактов и не является основной частью магнитного пускателя и не всегда он используется, но если пускатель работает в схеме где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Блок контактов или приставка контактная.

Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко связывается с контактной системой магнитного пускателя и стает с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.

Контактная система приставки состоит из двух пар нормально замкнутых и двух пар нормально разомкнутых контактов.

Чтобы идти дальше давайте сразу разберемся: что есть нормально замкнутый и нормально разомкнутый контакты. На рисунке ниже схематично показана кнопка с парой контактов под номерами 1-2 и 3-4, которые закреплены на вертикальной оси. В правой части рисунка показано графическое изображение этих контактов, используемое на электрических принципиальных схемах.

Нормально разомкнутый (NO) контакт в нерабочем состоянии всегда разомкнут, то есть, не замкнут. На рисунке он обозначен парой 1–2, и чтобы через него прошел ток контакт необходимо замкнуть.

Нормально замкнутый (NC) контакт в нерабочем состоянии всегда замкнут и через него может проходить ток. На рисунке такой контакт обозначен парой 3–4, и чтобы прекратить прохождение тока через него, надо контакт разомкнуть.

Теперь, если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый 3-4 разомкнется. О чем показывает рисунок ниже.

Вернемся к блоку контактов.
В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит шильдик с номерами клемм контактов, расположенный на боковой стенке блока контактов, а стрелка показывает направление движения контактной группы.

Теперь, если на катушку пускателя подать напряжение питания, то сердечник потянет за собой контакты блока контактов и нормально разомкнутые замкнутся, а нормально замкнутые разомкнутся.

Фиксируется блок контактов на пускателе специальной защелкой. А чтобы блок снять, достаточно приподнять защелку и выдвигать блок в сторону защелки.

Магнитный пускатель.

Магнитный пускатель состоит как бы из верхней и нижней части.

В верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с группой силовых контактов подвижной контактной системы.

Нижняя часть пускателя состоит из катушки, возвратной пружины и второй половинки электромагнита. Возвратная пружина возвращает верхнюю половинку в исходное положение после прекращения подачи питания на катушку, тем самым, разрывая силовые контакты пускателя.

Обе половинки электромагнита набраны из Ш-образных пластин, сделанных из электромагнитной стали. Это наглядно видно, если вытащить нижнюю половинку электромагнита.

Катушка пускателя намотана медным проводом, и содержит N-ое количество витков, рассчитанное на подключение определенного питающего напряжения равного 24, 36, 110, 220 или 380 Вольт.

Ну и как происходит сам процесс.
При подаче напряжения питания в катушке возникает магнитное поле и обе половинки стремятся соединиться, образуя замкнутый контур. Как только отключаем питание, магнитное поле пропадает, и верхняя часть возвращается возвратной пружиной в исходное положение.

Теперь осталось разобраться с питанием и характеристиками.
На боковой стенке пускателя, так же, как и у блока контактов, нанесена информация об электрических параметрах пускателя и для удобства условно разделена на три сектора:

Сектор №1.

В первом секторе дана общая информация о пускателе и его область применения:

50Гц – номинальная частота переменного тока, при которой возможна бесперебойная работа пускателя;

Категория применения АС-3 – двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки.
Например: этот пускатель можно использовать для запуска и останова асинхронных двигателей с короткозамкнутым ротором, используемых в лифтах, эскалаторах, ленточных конвейерах, элеваторах, компрессорах, насосах, кондиционерах и т. д.

Для характеристики коммутационной способности контакторов и пускателей переменного тока установлены четыре категории применения, являющиеся стандартными: АС1, АС2, АС3, АС4. Каждая категория применения характеризуется значениями токов, напряжений, коэффициентов мощности или постоянных времени, условиями испытаний и других параметров установленных ГОСТ Р 50030.4.1-2002.

Iе 9А – номинальный рабочий ток. Это ток нагрузки, который в нормальном режиме работы может проходить через силовые контакты пускателя. В нашем примере этот ток составляет 9 Ампер.

Категория применения АС-1 – неиндуктивные или слабо индуктивные нагрузки, печи, сопротивления. Например: лампы накаливания, ТЭНы.

Ith 25A – условный тепловой ток (t° ≤ 40°). Это максимальный ток, который контактор или пускатель может проводить в 8-часовом режиме так, чтобы превышение температуры его различных частей не выходило за пределы 40°С.

Сектор №2.

В этом секторе указана номинальная мощность нагрузки, которую могут коммутировать силовые контакты пускателя, и которая характеризуется категорией применения АС3 и измеряется в кВт (киловатт). Например, через контакты пускателя можно пропустить нагрузку мощностью 2,2 кВт, питающуюся переменным напряжением не более 230 Вольт.

Сектор №3.

Здесь показана электрическая схема пускателя: катушка и четыре пары нормально разомкнутых контактов – три силовых (рабочих) и один вспомогательный. От катушки через все контакты проходит пунктирная линия, которая указывает, что все четыре контакта замыкаются и размыкаются одновременно.

Напряжение питания 220В подается на катушку через контакты, обозначенные как А1 и А2.

Современные магнитные пускатели выпускают с двумя однотипными контактами от одного вывода катушки. Их выводят с противоположных сторон, маркируют одинаковым буквенным и цифровым значением, и соединяют между собой проволочной перемычкой. В нашем случае это выводы с маркировкой А2. Все это сделано для удобства монтажа схемы. И если придется собирать схемы с участием магнитного пускателя, используйте оба эти контакта.

Теперь осталось рассмотреть контактную группу пускателя. Здесь все просто.
Силовыми контактами являются три пары: 1L1–2T1; 3L2–4T2; 5L3–6T3 — к ним подключается нагрузка, которую Вы хотите запитывать через магнитный пускатель или контактор. Причем контакты 1L1; 3L2; 5L3 являются входящими – к ним подводится напряжение питания, а 2Т1; 4Т2; 6Т3 являются выходящими – к ним подключается нагрузка. Хотя разницы здесь нет — что куда, но это считается за правило, чтобы можно было разобраться в монтаже другому человеку, не производившему монтаж.

Последняя пара контактов 13НО–14НО является вспомогательной и эту пару используют для реализации в схеме самоподхвата пускателя. То есть, эта пара нужна, чтобы при включении в работу, например, двигателя, все время его работы не пришлось держать нажатой кнопку «Пуск». О самоподхвате мы поговорим в следующей части.

Ну и последнее, на что хотел обратить Ваше внимание, это на то, что современные пускатели, автоматические выключатели и УЗО теперь можно размещать в одном ящике и на одну дин рейку. Так что учитывайте это при выборе ящика.

Теперь я думаю Вам понятно назначение, устройство и работа магнитного пускателя, а во второй части мы рассмотрим схемы подключения магнитного пускателя.
А пока досвидания.
Удачи!

Как подключить магнитный пускатель

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Магнитный пускатель. Схемы подключения пускателей.

Магнитный пускатель

Магнитный пускатель — коммутационный электрический аппарат, предназначенный для пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором непосредственным подключением обмоток статора к сети и разрывом тока в них без предварительного ввода в цепь дополнительных сопротивлений.

В соответствии с главной функцией магнитных пускателей, основным, а иногда и единственным элементом пускателя является трехполюсный электромагнитный контактор переменного тока, с которым связаны основные параметры пускателя: номинальное напряжение и номинальный ток коммутируемой цепи, коммутационная способность, коммутационная и механическая износостойкость. В соответствии с ГОСТ пускатели предназначаются для работы в категории применения АС.

Категории применения магнитных пускателей:
  • АС-1 – нагрузка пускателя активная или мало индуктивная.
  • АС-3 – режим прямого пуска электродвигателя с короткозамкнутым ротором, отключение вращающегося двигателя.
  • АС-4 – пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.

Коммутационная износостойкость аппаратов в этих категориях проверяется в условиях, моделирующих включение и отключение асинхронного двигателя, соответствующего по параметрам номинальным данным пускателя, в режимах, определенных категорией применения пускателя. Как к элементу систем автоматического управления к пускателям предъявляются высокие требования по износостойкости. Пускатели выпускаются в трех классах коммутационной износостойкости (А, Б и В). Наивысшая износостойкость у аппаратов, относимых к классу А, наименьшая у аппаратов, относимых к классу В. Коммутационная и механическая износостойкость у аппаратов, относимых к разным классам, указывается в технических данных аппаратов конкретных типов.

Класс коммутационной износостойкости выбирается в зависимости от требуемого срока службы и предполагаемой частоты срабатывания в категории применения АС-3.

Режимы работы пускателей

Пускатели должны работать в одном или нескольких из следующих режимов: продолжительном, прерывисто-продолжительном (8-часовом), повторно-кратковременном, кратковременном. Продолжительность включения для повторно-кратковременного режима указывается в технических данных конкретных пускателей.

Пускатели выпускаются в исполнениях с разной степенью защиты от прикосновения и внешних воздействий ( IP OO , IP 20, IP 30, IP 40, IP 54).

Подключение магнитного пускателя

Чтобы подключить магнитный пускатель нужно понять его принцип действия, изучить конструктивные особенности. Тогда, несмотря на кажущуюся сложность схемы подключения вам не составит труда правильно подключить магнитный пускатель, даже если до этого вам никогда не приходилось иметь дело с ним.

Схема подключения нереверсивного магнитного пускателя

  • QF — автоматического выключателя
  • KM1 — магнитного пускателя
  • P — теплового реле
  • M — асинхронного двигателя
  • ПР — предохранителя
  • (С-стоп, Пуск) — кнопки управления

Рассмотрим работу схемы в динамике. Включаем питание QF — автоматическим выключателем, нажимаем кнопку «Пуск» своим нормально разомкнутым контактом подает напряжение на катушку КМ1 — магнитного пускателя. КМ1 – магнитный пускатель срабатывает и своими нормально разомкнутыми, силовыми контактами подает напряжение на двигатель. Для того чтобы не удерживать кнопку «Пуск», чтобы двигатель работал, нужно ее зашунтировать, нормально разомкнутым блок контактом КМ1 – магнитного пускателя. При срабатывании пускателя блок контакт замыкается и можно отпустить кнопку «Пуск» ток побежит через блок контакт на КМ1 — катушку.Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя.

Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается. После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита предотвращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии. Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей. Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.

Отключаем двигатель, нажимаем кнопу «С – стоп», нормально замкнутый контакт размыкается и прекращается подача напряжение к КМ1 – катушке, сердечник пускателя под действием пружин возвращается в исходное положение, соответственно контакты возвращаются в нормальное состояние, отключая двигатель. При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

Принцип работы схемы магнитного пускателя с катушкой на 220В тот же, что и с катушкой на 380В

Схема подключения реверсивного магнитного пускателя

Схема состоит аналогично, так же, как на не реверсивной схеме, единственно добавилась кнопка реверса и магнитный пускатель. Принцип работы схемы немного сложнее, рассмотрим в динамике. Что требуется от схемы, реверс двигателя за счет переворачивания местами двух фаз. При этом нужна блокировка, которая не давала бы включиться второму пускателю, если первый находится в работе и наоборот. Если включить два пускателя одновременно то произойдет КЗ – короткое замыкание на силовых контактах пускателя.

Включаем QF – автоматический выключатель, давим кнопку «Пуск [1]» подаем напряжение на КМ1 катушку пускателя, пускатель срабатывает. Силовыми контактами включает двигатель, при этом шунтируется пусковая кнопка «Пуск [1]». Блокировка второго пускателя — КМ2 осуществляется, нормально замкнутым КМ1 — блок контактом. При срабатывании КМ1 — пускателя, размыкается КМ1 — блок контакт тем самым размыкает подготовленную цепочку катушки второго КМ2 — магнитного пускателя.

Чтобы осуществить реверс двигателя, его необходимо отключить. Отключаем двигатель, нажатием кнопку «С — стоп», снимается напряжение с катушки, которая находилась в работе. Пускатель и блок контакты под действием пружин возвращаются в исходное положение. Схема готова к реверсу, нажимаем кнопку «Пуск [2]», подаем напряжение на катушку — КМ2, пускатель — КМ2 срабатывает и включает двигатель в противоположном вращение. Кнопка «Пуск [2]» шунтируется блок контактом — КМ2, а нормально замкнутый блок контакт КМ2 размыкается и блокирует готовность катушки магнитного пускателя — КМ1.

Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

Подключение электродвигателя по схеме звезда и треугольник

Применяются основные способы подключения к сети трёхфазных электродвигателей: «подключение звездой» и «подключение треугольником».

При соединении трёхфазного электродвигателя звездой, концы его статорных обмоток соединяются вместе, соединение происходят в одной точке, а на начала обмоток подаётся трехфазное напряжение (рис 1).

При соединении трёхфазного электродвигателя по схеме подключения «треугольником» обмотки статора электродвигателя соединяются последовательно таким образом что конец одной обмотки соединяется началом следующей и так далее (рис 2).

Клеммные колодки электродвигателей и схемы соединения обмоток:

Не вдаваясь в технические и подробные теоретические основы электротехники необходимо сказать, что электродвигатели у которого обмотками, соединенные звездой работают плавнее и мягче, чем электродвигатели с соединенные обмотками в треугольником, необходимо отметить, что при соединении обмоток звездой электродвигатель не может развить полную мощность. При соединении обмоток по схеме треугольник электродвигатель работает на полную паспортную мощность (что составляет в 1,5 раз больше по мощности, чем при соединении звездой), но при этом имеет очень большие значения пусковых токов.

В связи с этим целесообразно (особенно для электродвигателей с большей мощностью) подключение по схеме звезда — треугольник; первоначально запуск осуществляется по схеме звезда, после этого (когда электродвигатель «набрал обороты»), происходит автоматическое переключение по схеме треугольник.

Подключение напряжения питания через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя К3.

После включения пускателя К3, своими нормально-замкнутыми контактами размыкает цепи катушки пускателя К2 контактами К3 (блокировка случайного включения) и замыкает контакт К3, в цепи питания катушки магнитного пускателя К1, который совмещен с контактами реле времени.

При включении пускателя К1 происходит замыкание контактов К1 в цепи катушки магнитного пускателя К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение обмотки пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя К2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.

Схема управления

На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между собой обмотки двигателя соединены звездой.

Через некоторое время срабатывает реле времени, совмещённое с пускателем К1, отключая магнитный пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Краткое содержимое статьи:

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Схема подключения эл двигателя с реверсом. Схема подключения реверсивного пускателя. Как отличить реверсивный пускатель от прямого

Хотя реверсное включение трехфазных двигателей асинхронного типа применяется довольно часто, тем не менее, вопрос о том, как его реализовать, обыватели до сих пор задают.

Как выяснилось, подавляющее большинство электрических движков асинхронного типа как в быту, так и на производстве, подключаются через .

Это связано с тем, что подобная схема включения обладает достаточно неплохой надежностью, кроме того, в их питающие цепи очень легко встраиваются устройства защиты от перегрузки, обрыва фазного провода и перекоса фаз.

Проще говоря, реверсом называется вращение вала двигателя в противоположную сторону.

В этой статье я рассмотрю схему подключения двигателя на реверс при помощи пары магнитных пускателей и пульта на три кнопки.

Вариант схемы, приведенный в этой статье можно считать самым простым. Более сложные схемы реверсного включения могут содержать в себе несколько вариантов блокировки.

Блокировки эти могут быть как электрические, так и механические. Первые выполняются на кнопках, включающих пускатели, а вторая — на движущихся деталях пускателей.

Реализация реверса происходит с помощью смены фазировки напряжения питания движка.

К примеру, если обозначить клеммы питания двигателя, как 1, 2 и 3 (фазные же провода сети принято обозначать А, В и С), то при подключении А -> 1, B -> 2 и C -> 3 вал двигателя станет вращаться в одну сторону, а если подключить A — > 1, B -> 3 и C -> 2 – то в противоположную.

Выполнятся такая схема, как правило, при помощи пары магнитных пускателей таким образом, что фазировка включения их силовых контактов выполнена так, что их последовательность различается между собой.

То есть, например, когда срабатывает первый пускатель, то двигатель подключается к фазам в последовательности А, В и С, а при срабатывании второго – А, С и В.

Рассмотрим саму схему (рисунок 1). Схема эта выполнена на паре магнитных пускателей КМ1 и КМ2. Когда происходит срабатывание первого (предположим, что это будет КМ1), происходит замыкание его силовых контактов, в результате чего, обмотки двигателя оказываются запитанными в последовательности L1, L2, L3. Когда же срабатывает второй пускатель, то двигатель окажется запитанным через его контакты, но уже в фазировке L3, L2, L1.

Сами магнитные пускатели в этом варианте включены по абсолютно стандартной схеме, с той лишь разницей, что в разрыв цепи питания катушки каждого из пускателей подключен нормально закрытый блок-контакт второго пускателя (КМ2.4, КМ1.4). Сделано это для того, чтобы при нажатии на обе пусковые кнопки не произошло срабатывания обоих пускателей.

Рисунок 1

Кроме того, схема выполнена таким образом, что параллельно с каждой из пусковых кнопок (КП) подключен нормально открытый блок-контакт ее пускателя. Это делается для того, чтобы при нажатии на пусковую кнопку, контактор пускателя вставал на самоблокировку и кнопку можно было отпускать.

Стоповая же кнопка (КС) включена в разрыв цепи перед обеими пусковыми.

Кроме того, в схеме имеется еще один контакт, подключенный в разрыв питающей цепи. Это контакт связан с устройством тепловой защиты пускателя (РТ).

Работает такая защита вот каким образом: при чрезмерных нагрузках или (не дай Бог) перекосе фаз, происходит нагрев биметаллических пластин системы тепловой защиты, в результате чего последние размыкают связанный с ними контакт.

Возврат этого контакта в исходное состояние выполняется с помощью специальной красной кнопки на корпусе устройства тепловой защиты.

Переключение реверса без нажатия на кнопку «стоп» невозможно по той причине, что этого не позволят включенные в цепь блок-контакты противоположных пускателей. Сделано это по той причине, что такое переключение может оказаться опасным для двигателя, не говоря уже о том, что в момент перефазировки может запросто произойти перемыкание фаз.

Для двигателей небольшой мощности возможно выполнение реверса без нажатия на стоповую кнопку. Для этого требуется выполнить регулировку так, чтобы силовая группа контактов одного пускателя размыкалась раньше, чем сработают на замыкание вспомогательные нормально закрытые контакты второго.

Подобная система включения совершенно не является редкостью, а используется весьма широко как в бытовых, так и в производственных целях. Я сам встречаю такое подключение сплошь и рядом для реверсирования двигателей вентиляторов, насосов, различных станков, транспортеров и т. д. в силу специфики моей работы.

В бытовых же целях реверсное включение применяется для подключения двигателей сверлильных машин, электрических мельниц и мясорубок.

Я очень надеюсь, что материал моей статьи помог вам разобраться в принципах реверсного включения электрических движков при помощи пары магнитных пускателей и теперь вопросов на эту тему будет значительно меньше.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный , который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2 ;

— тепловое реле Р , которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N черезнормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С .

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД ;

2) нормально-разомкнутой кнопки НАЗАД ;

3) нормально-замкнутой кнопки СТОП .

К кнопке ВПЕРЕД параллельноподключен нормально-разомкнутый вспомогательный контакт пускателя КМ1 , и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2 .

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2 , а в цепь обмотки пускателя КМ2 , включен нормально-замкнутый контакт пускателя КМ1 . Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного во включенное положение, его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД . Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1 , который шунтирует кнопку ВПЕРЕД .

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2 , блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД , она возвращается в исходное нормально-разомкнутое состояние. Теперь питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1 . Двигатель запущен и вращается вперед.

Останов двигателя из положения ВПЕРЕД

Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП . Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.

Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкаетсявспомогательный контакт КМ1 в цепи питания пускателя КМ2 .

Отпускаем кнопку СТОП. Она возвращается в исходное, нормально-замкнутое положение. Но поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.

Реверс двигателя

Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД .

Питание подается на обмотку пускателя КМ2 . Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2 , который шунтирует кнопку НАЗАД . Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1 .

На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.

Отпускаем кнопку НАЗАД . Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2 . Двигатель продолжает вращаться в обратном направлении.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП . Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2 . Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП , схема готова к следующему пуску.

Защита от перегрузок

Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье , поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В, схема подключения будет следующая.

Электромагнитный пускатель являет собой низковольтное комбинированное электромеханическое приспособление, специализированное для запуска трёхфазных электродвигателей, для обеспечения их постоянной работы, для отключения питания, а в некоторых случаях и для охраны цепей электродвигателя и иных подключённых цепей. Определённые двигатели обладают функцией реверса мотора.

По сущности, электромагнитный пускатель - это улучшенный, изменённый контактор. Но более компактный, нежели контактор в обычном понятии: легче по весу и рассчитан непосредственно для работы с двигателями. Определённые модификации магнитны х пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.

Для управления запуском мотора путём замыкания контактов устройства предназначается клавиша или слаботочная группа контактов:

  • с катушкой на определённое напряжение;
  • в некоторых случаях - и то и другое.

В пускателе за коммутирование силовых контактных отвечает непосредственно катушка в металлическом сердечнике, к которой прижимается якорь, давящий на контакты и замыкающий цепь. При выключении питания катушки возвратная пружинка перемещает якорь в противоположное положение - цепь размыкается. Каждый контакт находится в дугогасительной специальной камере .

Реверсивные и нереверсивные пускатели

Устройства бывают различных видов и выполняют все поставленные задачи.

Пускатели бывают двух типов:

  • нереверсивные;
  • реверсионные.

В реверсивном пускателе в одном корпусе существуют два единичных магнитных устройства, имеющих электрическое подсоединение между собой и прикреплённых в совокупном основании, но функционировать может только один из данных пускателей - или только первый, или только второй.

Реверсивный прибор вводится через естественно-закрытые блокировочные контакты, роль которых - устранить синхронное включение двух групп контактов - реверсивной и нереверсивной, для того чтобы не случилось межфазного замыкания. Определённые модификации реверсивных пускателей для предоставления этой же функции имеют защиту. Фазы питания возможно переключать по очереди для того, чтобы выполнялась главная функция реверсивного пускателя - перемена направления вращения электродвигателя. Изменился порядок чередования фаз - поменялось и направление ротора.

Возможности пускателей

Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.

Каждый электромагнитный пускатель имеет блокировочные и силовые контакты. Силовые коммутируют нагрузки. Блокировочные контакты нужны для управления работой контактов. Блокировочные и силовые контакты бывают естественно-незамкнутыми либо нормально-закрытыми. В принципиальных схемах контакты изображают в их нормальном состоянии.

Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.

Конструкция реверсивного магнитного двигателя

Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции. Это приспособление даёт возможность как включать, так и отключать мотор .

Корпус реверсивного пускателя состоит из таких следующих частей:

  1. Контактор.
  2. Тепловое микрореле.
  3. Кожух.
  4. Инструменты управления.

После того как поступила команда «Пуск», цепь замыкается. Далее ток начинает передаваться на катушку. В это же время действует механическое блокирующее приспособление, которое не дает запуститься ненужным контактам. Здесь нужно отметить, что механическая блокировка также закрывает и контакты клавиши, это дает возможность не удерживать её надавленной постоянно, а спокойно освободить. Еще одна важная часть состоит в том , что вторая клавиша этого устройства совместно с пуском всего аппарата будет размыкать электрическую цепь. Благодаря этому даже надавливание не дает практически никакого результата, формируя дополнительную безопасность.

Особенности функционирования модели

При нажатии клавиши «Вперед» действует катушка, и вводятся контакты. Вместе с этим выполняется операция пусковой клавиши постоянно разомкнутыми контактами устройства КМ 1.3, благодаря чему при непосредственном отпускании клавиши питание на катушку действует по шунтированию.

После введения первого пускателя размыкаются именно контакты КМ 1.2, что отключает катушку К2. В итоге при непосредственном нажатии в клавишу «Назад» ничего не происходит. Для того чтобы ввести мотор в обратную сторону необходимо надавить «Стоп» и обесточить К1. Все блокировочные контакты возвратиться могут в противоположное состояние, после этого возможно ввести мотор в противоположном направлении. Аналогично при этом вводится К2 и отключается блок с контактами . Происходит включение катушки 2 пускателя К1. К2 содержит силовые контакты КМ2, а К1- КМ1. К кнопкам для подсоединения от пускателя следует провести пятижильный провод.

Правила подключения

В любой установке, в которой требуется пуск электродвигателя в прямом и в противоположном направлении, непременно существует электромагнитный прибор реверсивной схемы. Подсоединение подобного элемента не считается столь непростой задачей, как может показаться на первый взгляд. К тому же нужность подобных задач возникает довольно часто. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.

Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. Кроме того, для реализации переключения подобная установка оборудована клавишей. Подобная система, как правило, защищена от замыкания. Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов (КМ1.2 и КМ2.2), помещённых в позиции (КМ1 и КМ2).

Реверсивное подключение трехфазного двигателя

При работе выключателя QF1 , одновременно все без исключения три фазы прилегают к контактам пускателя (КМ1 и КМ2) и находятся в таком состоянии. При этом первая стадия, представляющая собой питание для цепочки управления, протекая через аппарат защиты схемы управления SF1 и клавишу выключения SB1, непосредственно подаёт напряжение в контакты под третьим номером, который относится к SB2, SB3. При этом существующий контакт 13НО приобретает значение основного дежурного. Подобным способом система считается целиком готовой к работе.

Переключение системы при противоположном вращении

Задействовав клавишу SB2, направляем напряжение первой фазы в катушку, что относится к пускателю КМ1. Уже после этого совершается введение нормально-разомкнутых контактов и выключение нормально-замкнутых. Подобным образом, замыкая имеющийся контакт КМ1, совершается эффект самозахвата магнитного устройства. При этом все без исключения три фазы поступают в нужной обмотке двигателя, который, в свою очередь, начинает формировать вращательное перемещение.

Созданная модель предусматривает наличие одного рабочего приспособления. К примеру, может функционировать только лишь КМ1 либо же, напротив, КМ2. Отмеченная цепь обладает действительными элементами.

Изменение поворотного движения

Теперь для придания противоположного направления перемещения вам следует поменять состояние силовых фаз, что удобно совершить при помощи переключателя КМ2. Все совершается благодаря размыканию первой фазы. При этом все без исключения контакты вернутся в исходное состояние, обесточив обмотку мотора. Эта фаза считается ждущим режимом.

Задействование клавиши SB3 приводит в работу электромагнитный пускатель КМ2, который в свою очередь изменяет положение второй и третьей фазы. Это влияние вынуждает мотор вращаться в противоположном направлении. Теперь КМ2 будет ведущим, и пока не случится его разъединение, КМ1 будет не задействован.

Защита цепей от короткого замыкания

Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.

Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.

Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.

​В промышленности и в быту широко используются электродвигатели. При эксплуатации некоторых механизмов необходимо обеспечить вращение вала двигателя в разный направлениях, то есть нужно осуществлять реверс. Для этого используют определённую схему управления и применяют дополнительный магнитный пускатель (контактор) или реверсивный пускатель.

Вид схемы реверсивного пуска двигателя зависит от следующих факторов:

  • тип электродвигателя;
  • питающее напряжение;
  • назначение электрооборудования.

Поэтому схемы реверса могут сильно отличаться, но, поняв принципы их построения, вы сможете собрать или отремонтировать любую подобную схему.

Прежде чем разбирать схемы реверса двигателя, нужно определиться с понятиями, которые будут использоваться при описании работы:

Для того чтобы электродвигатель поменял своё вращение нужно изменить его магнитное поле. Для этого необходимо произвести некоторые переключения, которые зависят от типа электрической машины .

Работа электродвигателя может осуществляться как в трехфазном, так и однофазном режиме . Принцип действия схем меняется незначительно, однако имеются некоторые дополнения в устройстве питания от однофазной сети.

Трехфазная сеть

Электрическая принципиальная схемя реверсивного пуска трёхфазного электродвигателя с короткозамкнутым ротором выглядит следующим образом (схема представлена на Рис.1)Питание всей схемы осуществляется от трёхфазной сети переменного тока с напряжением 380 В через автомат АВ.

Для того чтобы сделать реверс такой электрической машины (М), нужно изменить чередование двух любых фаз, подключённых к статору. На схеме магнитный пускатель Мп1 отвечает за прямое вращение, а Мп2 - за обратное. На рисунке видно, что при включении Мп1 происходит чередование фаз на статоре А, В, С, а при включении Мп2 - С, В, А, то есть фазы А и С меняются местами, что нам и нужно.

При подаче на схему напряжения, катушки Мп1 и Мп2 обесточены. Их силовые контакты Мп1.3 и Мп2.3 разомкнуты. Электродвигатель не вращается.

При нажатии на кнопку Пуск1, подаётся питание на катушку Мп1, пускатель срабатывает и происходит следующее:

  1. Замыкаются силовые контакты Мп1.3, питающее напряжение подаётся на обмотки статора, двигатель начинает вращаться.
  2. Замыкается нормально разомкнутый вспомогательный контакт Мп1.1. Этот контакт обеспечивает самоблокировку пускателя Мп1. То есть, когда кнопка Пуск1 будет отпущена, катушка Мп1 останется под напряжением благодаря контакту Мп1.1 и пускатель не отключится.
  3. Размыкается нормально закрытый вспомогательный контакт Мп1.2. Этот контакт разрывает цепь управления катушкой Мп2, таким образом, обеспечивается защита от одновременного включения обоих контакторов.

Если возникла необходимость остановить двигатель или произвести реверс , нужно нажать

кнопку Стоп. При этом размыкается цепь питания Мп1, контактор отключается, его контакты возвращаются в первоначальное состояние, показанное на рисунке, электродвигатель останавливается.

Для того чтобы двигатель начал вращаться в обратную сторону, нужно нажать кнопку Пуск2. По аналогии с Мп1, сработают контакты Мп2.3, Мп2.1, Мп2.2, произойдёт переключение фаз на обмотке статора и двигатель начнёт вращаться в противоположном направлении.

Питание схемы управления осуществляется от двух фазовых проводов. При таком включении должны быть использованы контакторы с катушками на 380 В. Предохранители Пр1 и Пр2 обеспечивают защиту от токов короткого замыкания. Кроме того, извлечение этих предохранителей позволяет полностью обесточить все элементы управления и избежать риска получения электротравм при обслуживании и ремонте.

Защиту электрической машины от перегрузок обеспечивает тепловое реле РТ . При протекании повышенного тока в любой из трёх обмоток статора происходит нагрев биметаллической пластины РТ, в результате чего она изгибается. При определённом токе пластина нагревается настолько, что её изгиб вызывает срабатывание теплового реле, из-за чего оно размыкает свой нормально закрытый контакт РТ в схеме управления катушками Мп1 и Мп2 и двигатель отключается от сети.

Время срабатывания зависит от величины тока: чем выше ток, тем меньше время срабатывания. Благодаря тому, что РТ действует с некоторой задержкой, пусковые токи, которые могут в 7-10 раз превышать номинальные, не успевают спровоцировать срабатывание защиты.

В зависимости от типа устройства и настроек после срабатывания теплового реле возможны два варианта возвращения схемы в рабочее состояние:

  • Автоматический - после остывания чувствительного элемента реле возвращается в нормальное состояние и двигатель можно запустить кнопкой Пуск.
  • Ручной - нужно нажать специальный флажок на корпусе РТ, после этого контакт замкнётся и схема будет готова к запуску.

Рассмотренная схема реверса трехфазного двигателя может видоизменяться в зависимости от условий и потребностей. Например, питание схемы управления можно осуществлять от сети 12 В, в этом случае все элементы управления будут находиться под безопасным напряжением и такую установку можно без риска использовать при высокой влажности.

Реверс двигателя можно осуществлять только в том случае, когда двигатель полностью неподвижен, иначе пусковые токи возрастут в несколько раз, что приведёт к срабатыванию защиты. Для того чтобы контролировать выполнение этого условия, в схему управления могут быть добавлены реле времени, контакты которых подключаются последовательно к МП2.2 и Мп1.2. Благодаря этому, после нажатия кнопки Стоп двигатель можно будет запустить в противоположном направлении только по истечении несколько секунд, которые необходимы для полной остановки механизма .

Однофазный режим

Для того чтобы трёхфазный асинхронный двигатель с короткозамкнутым ротором работал от однофазной сети 220 В, используется схема подключения с пусковым и рабочим конденсаторами.

От обмотки статора электродвигателя отходит три провода. Два провода подключаются напрямую к фазному и нулевому проводам, а третий соединяется с одной из питающих жил через конденсатор. В этом случае направление вращения зависит от того, к какому из питающих проводников подключён конденсатор.

Если требуется превратить такую схему подключения в реверсивную, её нужно дополнить тумблером, который будет переключать ёмкость с одного провода питания на другой.

Реверсивный пуск двигателя постоянного тока можно осуществить изменением полярности подключения обмотки якоря или обмотки возбуждения. В зависимости от того, как эти две обмотки соединены между собой, двигатели постоянного тока имеют следующие типы возбуждения:

  • независимое - обмотки возбуждения и якоря запитывают от различных источников;
  • последовательное;
  • параллельное;
  • смешанное.

Двигатели постоянного тока могут уйти вразнос - режим работы машины, при котором обороты увеличиваются настолько, что это приводит к механическому повреждению.

В случае применения коллекторного двигателя с параллельным или независимым возбуждением такой режим может возникнуть при обрыве обмотки возбуждения. Поэтому схема подключения реверсивного двигателя в этом случае строится таким образом, чтобы осуществлялось переключение обмотки якоря, а обмотка возбуждения должна быть напрямую подключена к источнику питания. То есть недопустимо цепь возбуждения подключать через какие-либо контакты или предохранители.

В остальном схема управления отличается от реверсивного подключения трехфазного двигателя только тем, что происходит переключение двух питающих проводов постоянного тока, вместо трёх фаз переменного.

Плюсы использования магнитных пускателей

Основным элементом в реверсивных схемах подключения электродвигателя является магнитный пускатель. Применение этих аппаратов позволяет решить ряд задач:

Техника безопасности

При монтаже, наладке и ремонте необходимо строго соблюдать правила техники безопасности .

В случае работы со схемой управления электродвигателями для полного отключения нужно обесточить силовую часть и цепи управления. Некоторые электродвигатели могут получать питание от двух независимых источников питания, поэтому необходимо обязательно изучить схему подключения. Произведите необходимые отключения и проверьте индикатором отсутствие напряжения не только на силовых, но и на вспомогательных контактах.

Если в схеме установлены конденсаторы, после отключения питания следует дать им время для разрядки, прежде чем касаться токопроводящих частей .

Реверсивный магнитный пускатель - особенности подключения и принцип работы

В современном мире всё более популярным становится использование разнообразного дополнительного оборудования обеспечивающего дистанционное управление самыми разными аппаратами. Среди них весьма востребован реверсивный магнитный пускатель, который осуществляет удаленное управление трехфазными асинхронными электродвигателями, при этом есть возможность произвести как их пуск, так и торможение. Кроме того при помощи реверсивного магнитного пускателя доступно управление любым потребителем питания (освещением, охлаждением, обогревом и т.д.).


Конструктивно реверсивный магнитный пускатель состоит из следующих элементов:


1. Контактор.
2. Тепловое реле.
3. Кожух.
4. Инструменты управления.



Принцип работы реверсивного магнитного пускателя



Подключение реверсивного магнитного пускателя и его работа происходит следующим образом. После осуществления команды "пуск" на панели управления устройства электрическая цепь замыкается, вследствие чего ток подаётся на катушку. В это время механическая блокирующая система срабатывает, подобным образом блокируются незадействованные контакты. Так как контакты кнопки тоже оказываются заблокированными, подобное действие позволяет не удерживать кнопку, а спокойно отпустить её. Вторая кнопка реверсивного магнитного пускателя, параллельно с запуском устройства, размыкает цепь, таким образом, её активация не даст никакого результата.





Для осуществления реверса необходимо активировать кнопку "стоп", нажатие которой обесточит обе катушки реверсивного магнитного пускателя, тем самым остановив функциональные операции оборудования. При таком действии все блокирующие устройства займут изначальное положение. Подобная последовательность позволяет активировать реверсивный магнитный пускатель вновь, без каких либо дополнительных действий. При выборе команды "пуск" произойдут вышеописанные действия, однако при этом будет использована вторая катушка, а первая окажется заблокированной.


Наиболее совершенный и безопасный реверсивный магнитный пускатель оснащен дополнительными блокировочными системными механизмами. Размещаются данные приспособления для блокирования рабочего момента, как правило, внутри кожуха (непосредственно под панелью управления) и предназначены для того чтобы не допустить срабатывания сразу обеих катушек. Согласно схеме реверсивного магнитного пускателя, если он снабжен электрической блокирующей системой, то использование механических блокировок вовсе необязательно.





Осуществление реверса происходит через полную остановку двигателя. Другими словами, при срабатывании реверсивного магнитного пускателя двигатель замедляется, после чего следует полная остановка, а затем осуществляется вращение в другую сторону. Однако при этом необходимо совпадение мощностей двигателя и реверсивного магнитного пускателя. Только при осуществлении данного процесса, реверс будет осуществлён правильно.







Если же остановка и реверс двигателя производится противовключением, то мощность оборудования должна быть значительно ниже максимально допустимой мощности реверсивного магнитного пускателя. Наиболее часто двигатель уступает по мощности пускателю в 1,5-2 раза. Во многом разница мощностей зависит от качества контактов магнитного пускателя, а точнее их износостойкости при работе в данных условиях.


Данный режим должен проходить без применения механических систем блокировки. Однако безопасность работы реверсивного магнитного пускателя в обязательном порядке должна обеспечиваться применением электрических систем блокировки. В целом же реверсивные магнитные пускатели являются технологичным и безопасным методом удалённого управления асинхронными электродвигателями.

МАГНИТНЫЙ ПУСКАТЕЛЬ И ЕГО ПРИМЕНЕНИЕ

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Магнитные пускатели (МП) представляют собой коммутационные устройства, предназначенные для дистанционного запуска электрических двигателей и другого электрооборудования.

По своему устройству, магнитный пускатель аналогичен электромагнитному реле, но при этом способен осуществлять подключение и отключение трёхфазной нагрузки. В основе конструкции МП находится Ш – образный магнитный сердечник, набранный из листов электротехнической стали.

Магнитный сердечник разделён на две половины, одна из которых неподвижно закреплена на основании устройства, вторая подвижна. В обесточенном состоянии подвижная часть магнитопровода под воздействием пружины отодвинута от неподвижной части, образуя воздушный зазор.

На центральном стержне неподвижной части сердечника расположена катушка, с помощью которой осуществляется управление подключением электромагнитного пускателя.

На движущемся магнитопроводе закреплены контактные мостики. При срабатывании магнитного пускателя мостики, перемещаясь вместе с магнитопроводом замыкают неподвижные контактные группы, установленные на стационарной, остающейся неподвижной части корпуса МП.

Срабатывание устройства происходит при подключении напряжения к катушке управления магнитного пускателя. Под воздействием намагничивающей силы подвижная часть магнитного сердечника притягивается к стационарной. При этом происходит замыкание силовых контактных групп, и рабочее напряжение подаётся на выходные клеммы устройства.

После обесточивания катушки, подвижный магнитопровод отходит под воздействием возвратной пружины, размыкая контакты.

Особенностью характеристики контактной группы магнитного пускателя является образование двойного разрыва в цепи каждого полюса, что благоприятно сказывается на способности устройства гасить электрическую дугу. Контакты находятся под крышкой, одновременно служащей дугогасительной камерой.

Кроме основных контактных групп, обеспечивающих подключение и отключение силовых цепей полюсов, МП оборудованы вспомогательной контактной группой, которую называют блок – контактами. Вспомогательные контактные устройства используются в схемах управления, сигнализации и блокировки.

ПОДКЛЮЧЕНИЕ МАГНИТНОГО ПУСКАТЕЛЯ

Типовая схема подключения асинхронного двигателя через магнитный пускатель, предназначена для пуска и останова двигателя с короткозамкнутым ротором и содержит кнопочный пост. Кнопочным постом называются размещённые в одном корпусе кнопки «Пуск» и «Стоп».

В типовой схеме управления задействованы:

  • нормально открытая контактная группа кнопки «Пуск»;
  • нормально закрытая контактная группа кнопки «Стоп»;
  • нормально открытый блок – контакт МП.

Подключение катушки управления (К) к напряжению питания осуществляется через последовательно соединённые контактные устройства кнопок «Стоп» и «Пуск». Кнопочный контакт «Пуск» зашунтирован нормально открытой вспомогательной контактной группой МП. Работает схема следующим образом.

При нажатии кнопки «Пуск» замыкаются её контактные пластины и через замкнутые контакты «Стоп» происходит подключение катушки управления к питающему напряжению (Uупр). Магнитный пускатель срабатывает, замыкая основные цепи (К2).

Замыкающийся вспомогательный контакт (К1) шунтирует контакты кнопки «Пуск». В результате этого, подключение напряжения к катушке производится через остающийся замкнутым контакт кнопки «Стоп» и замкнувшийся при срабатывании МП его блок-контакт. Кнопка «Пуск» при её отпускании размыкается.

Таким образом, МП остается подтянутым благодаря своему же замкнувшемуся контакту. Это явление на жаргоне электриков называется самоподхват. При отсутствии шунтирующих блок-контактов, осуществляющих самоподхват, устройство будет отключаться при отпускании кнопки «Пуск». То есть, подключение будет происходить только во время нажатия кнопки.

Отключение устройства осуществляется нажатием «Стоп». При этом размыкается нормально закрытый контакт этой кнопки и питание катушки управления прерывается.

Кнопочные посты устанавливаются в непосредственно близости от управляемого двигателя. Запуск двигателя также может осуществляться с пульта управления технологическим процессом. В этом случае на панели оператора установлены ключи управления всеми механизмами данного процесса.

МП является коммутационным устройством, осуществляющим подключение, но не выполняющим защитные функции. Для обеспечения защиты двигателя от перегруза, между ним и магнитным пускателем включается тепловое реле тока.

ПОДКЛЮЧЕНИЕ В РЕВЕРСИВНОМ РЕЖИМЕ

Схема реверсивного магнитного пускателя необходима для подключения двигателей обеспечивающего их вращение, как в прямом, так и в обратном (реверсивном) направлении.

Типичный пример использования реверсивного пуска – внутрицеховые грузоподъёмные механизмы. В реверсивном режиме работают двигатели, выполняющие подъём и опускание груза, а также двигатели, перемещающие таль или кран-балку по цеху.

Для того, чтобы заставить асинхронный двигатель вращаться в реверсивном направлении, необходимо произвести смену чередования фаз на его выводах. Для реализации реверсивной схемы включения необходимо подключить два магнитных пускателя.

К входным клеммам одного из них производится подключение трёх фаз в прямой последовательности, на вход другого – в обратной (реверсивной) последовательности. Выходные клеммы устройства соединены параллельно и подключены к выводам асинхронного двигателя.

Для реверсивного управления используется кнопочный пост из трёх кнопок – «Стоп», «Вперёд» и «Назад». Нажатие кнопки «Вперёд» подключает к двигателю прямую последовательность фаз, «Назад» - реверсивную, обратную. Одновременное включение прямого и реверсивного магнитных пускателей недопустимо, так как приводит к междуфазному короткому замыканию.

Поэтому в реверсивной схеме управления предусмотрена специальная блокировка. Для этого в цепь включения прямого магнитного пускателя введены нормально закрытые блок – контакты реверсивного МП и наоборот.

Для увеличения надёжности реверсивной схемы дополнительно применяют механическую блокировку устройства от одновременного включения реверсивных магнитных пускателей. В цепях запуска прямого и реверсивного пускателей используется самоподхват, аналогично типовой схеме.

Для смены направления вращения двигателя необходимо сначала нажать «Стоп», после чего выбрать требуемое направление. Термин «реверсивный» часто употребляют в качестве характеристики разновидности МП. Если быть точным, то реверсивным является не сам МП, а определённая схема управления двумя устройствами, позволяющая осуществлять реверсивный пуск двигателей.

РАЗНОВИДНОСТИ УСТРОЙСТВ

Модели магнитных пускателей классифицируются по следующим параметрам:

  • рабочий ток, коммутируемый основными контактами;
  • рабочее напряжение нагрузки;
  • напряжение и род тока катушки управления;
  • категория применения.

Номинальные токи аппаратов составляют стандартизованный ряд значений от 6,3 А до 250 А. Этот ряд соответствует устаревшей классификации этих коммутационных приборов по величине, согласно которой все МП подразделялись на величины от нулевой (0) до седьмой (7).

Каждому значению величины МП соответствовал определённый номинальный ток. Например, нулевой величине соответствует значение 6,3 ампера, первой – 10 ампер и так далее.

С появлением большого числа зарубежных МП, распространённость классификации по величинам стала угасать. Действительно, логику введения дополнительного понятия величины МП понять трудно. Типичная «бритва Оккама». При выборе аппарата в первую очередь нас интересует его номинальный ток, о нём и следует говорить.

МП относятся к низковольтным устройствам, рассчитанным на подключение в сетях напряжением до 1000 вольт.

В этом сегменте имеется два стандартных напряжения – 380 В и 660 В. На какое напряжение рассчитана конкретная модель указывается в техническом паспорте устройства, а также написано на корпусе.

Гораздо более разнообразен ряд напряжений, на подключение к которым рассчитана катушка управления. Это объясняется тем, что МП работают в различных системах управления и автоматики.

В этом случае подключение напряжения к катушке управления производится не просто от одной или двух фаз питающей электросети. В системах автоматики сформированы специальные цепи оперативного тока, которые бывают различными по уровню напряжения и роду тока.

Катушки управления коммутационных аппаратов могут быть рассчитаны на подключение к переменному напряжению в диапазоне от 12 до 660 вольт или к постоянному от 12 до 440 вольт.

В соответствии с ГОСТ МП делятся на 12 категорий (от AC–1 до AC–8b), в зависимости от характера нагрузки переменного тока, подключение которой они производят. Наибольшее распространение имеют категории AC-3 и AC-4, предназначенные для подключения двигателей с короткозамкнутым ротором.

МП могут различаться также комплектацией, внешним оформлением. К распространённым вариантам относятся модели, размещённые в корпусе, снаружи которого расположены кнопки «Пуск» и «Стоп». В комплект поставки магнитного пускателя может входить тепловое реле защиты.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Реверсивная схема подключения магнитного пускателя

Электродвигатели используются в подавляющем большинстве для приводных механизмов и самостоятельных агрегатов. Когда требуется изменение направления вращения его вала, для пуска применяют реверсивный пускатель, схема подключения которого является объектом изучения профессионалов и простых обывателей.

Блок: 1/6 | Кол-во символов: 336
Источник: http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/reversivnyj-puskatel-shema-podklyucheniya.html

1. Исходное состояние схемы

При включении автоматического выключателя QF1 фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей КМ1 и КМ2 и там остаются дежурить.

Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1 и кнопку SB1 «Стоп» поступает на контакт №3 кнопок SB2 и SB3, вспомогательный контакт 13НО пускателей КМ1 и КМ2, и остается дежурить на этих контактах. Схема готова к работе.

На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.

Блок: 2/7 | Кол-во символов: 559
Источник: https://sesaga.ru/sxema-podklyucheniya-reversivnogo-magnitnogo-puskatelya.html

Принцип работы и устройство пускателя

Пускатели устанавливаются в силовые электросети, позволяя подавать и отключать питание. Они могут работать как с постоянным, так и переменным током. Для удобства эксплуатации на них часто устанавливаются не только кнопки «Пуск», «Стоп», но и «Вперед», «Назад».

Пускатели делятся на 2 вида в соответствии с состоянием контактов:

  • с нормально разомкнутыми – питание в электросеть поступает только при включенном устройстве;
  • с нормально замкнутыми – нагрузка будет отключена в том случае, когда пускатель сработает.

Чаще всего используется первый тип, так как большинство агрегатов работают в течение сравнительно малого отрезка времени. Основные элементы конструкции пускателей — магнитопровод и катушка. Первый состоит из двух частей, имеющих форму литеры «Ш» и установленных зеркально. При этом нижняя часть детали неподвижна, а средняя представляет собой сердечник катушки.

Верхняя часть магнитопровода является подвижной, и на ней установлены клеммы, к которым и подсоединяется управляемый агрегат. Неподвижные контакты расположены на корпусе устройства и необходимы для подключения питающего напряжения.

В пускателях первого типа контакты находятся в разомкнутом состоянии, благодаря пружине, удерживающей верхнюю часть магнитопровода. В результате питающее напряжение в сеть не поступает. После включения устройства в катушке создается электромагнитное поле. Именно благодаря ему верхняя часть магнитопровода притягивается к нижней, и происходит замыкание контактов.

Хотя контакторы и пускатели предназначены для решения аналогичных задач, между ними есть различия. Первый вид устройств:

  • имеет мощные камеры для гашения электрической дуги;
  • имеет большие габариты и массу;
  • используется в электроцепях с высокой силой тока.

Блок: 2/3 | Кол-во символов: 1781
Источник: https://220v.guru/elementy-elektriki/shemy/kak-podklyuchit-reversivnyy-magnitnyy-puskatel.html

Возможности пускателей

Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.

Каждый электромагнитный пускатель имеет блокировочные и силовые контакты. Силовые коммутируют нагрузки. Блокировочные контакты нужны для управления работой контактов. Блокировочные и силовые контакты бывают естественно-незамкнутыми либо нормально-закрытыми. В принципиальных схемах контакты изображают в их нормальном состоянии.

Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.

Блок: 3/6 | Кол-во символов: 1155
Источник: https://tokar.guru/hochu-vse-znat/shema-podklyucheniya-reversivnogo-puskatelya.html

Разница между прямым и реверсивным пускателями

Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Также меняется комплектация. Контактор прямого типа является одиночным, тогда как реверсивный – блочным, состоящим из двух прямых, объединенных в одном корпусе. Визуальные отличия этих двух реле можно видеть на сравнении моделей ПМЛ-1100 (слева) и ПМЛ-1500 (справа):

При этом, должно соблюдаться одно крайне важное условие: реверсивное соединение пускателей должно полностью исключать возможность их одновременного срабатывания. Это неизбежно приведет к возникновению явления короткого замыкания.

Схема подключения реверсивного магнитного пускателя электродвигателей делится на два основных вида:

  1. Подключение к сети с напряжением 220 В;
  2. Запуск контактора на 380 В.

Далее рассмотрим подробнее каждый из вариантов, опираясь на уже упомянутые модели контакторов ПМЛ серии 1500.

Блок: 3/6 | Кол-во символов: 913
Источник: http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/reversivnyj-puskatel-shema-podklyucheniya.html

Запуск вперед

Нажимаем кнопку ВПЕРЕД.  Цепь питания обмотки магнитного пускателя  КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД, она возвращается в исходное нормально-разомкнутое состояние. Теперь  питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.

Блок: 3/7 | Кол-во символов: 737
Источник: http://elektrik-sam.info/reversivnaya-shema-podklyucheniya-magnitnogo-puskatelya/

3. Работа цепей управления при вращении двигателя вправо

Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2.

Но прежде чем нажать кнопку «Вправо» и задать двигателю вращение в обратную сторону, нужно кнопкой «Стоп» остановить прежнее вращение.

При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1, возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель М от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:

Нажимаем кнопку SB3 и фаза «А» через нормально-замкнутый контакт КМ1.2 поступает на катушку магнитного пускателя КМ2, пускатель срабатывает и через свой контакт КМ2.1 встает на самоподхват.

Своими силовыми контактами КМ2 пускатель перебросит фазы «В» и «С» местами и двигатель М станет вращаться в другую сторону. При этом контакт КМ2.2, расположенный в цепи питания пускателя КМ1, разомкнется и не даст пускателю КМ1 включиться пока в работе пускатель КМ2.

Блок: 4/7 | Кол-во символов: 1141
Источник: https://sesaga.ru/sxema-podklyucheniya-reversivnogo-magnitnogo-puskatelya.html

Где еще используются реверсивные пускатели?

Область применения двойных пусковых реле довольно широка. Она не ограничивается одними только электродвигателями. Необходимость изменения направления вращения или перемещения приводных механизмов может возникнуть также в других случаях.

К примеру, каждый человек имеет дома систему водоснабжения, отопления, где всегда есть место различной запорной арматуре. Для промышленных масштабов, при больших расходах, диаметрах трубопроводов, большой точности контроля расхода, обычными кранами не обойтись. Здесь используются задвижки электрической, а также механической системой управления рабочим органом. Вращение диска или перемещение задвижки происходит в разных направлениях, а значит, применение реверсивных схем пуска обосновано.

Не удаляясь далеко, можно найти реверсивные пускатели типа ПМЛ или другие в подъемной системе лифтов. Движение вверх-вниз происходит за счет изменения направления вращения главного барабана.

Изменение направления вращения двигателя, связанных с ним исполнительных механизмов – довольно востребованная процедура. При этом питание от трехфазной сети происходит через промежуточное коммутирующее реле – реверсивный магнитный пускатель типа ПМЛ 1500 или любой другой.

Блок: 6/6 | Кол-во символов: 1281
Источник: http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/reversivnyj-puskatel-shema-podklyucheniya.html

4. Силовые цепи

А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл. двигателя.

Обвязка силовых контактов пускателя КМ1 выполнена так, что при их срабатывании фаза «А» поступает на обмотку №1, фаза «В» на обмотку №2, и фаза «С» на обмотку №3. Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.

Обвязка силовых контактов пускателя КМ2 выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через средний контакт подается на обмотку №3, а фаза «С» через крайний левый подается на обмотку №2. Фаза «А» остается без изменений.

А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.

Фаза «А» белым проводом заходит на вход левого контакта пускателя КМ1 и перемычкой заводится на вход левого контакта пускателя КМ2. Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя КМ1 фаза «А» поступает на обмотку №1 двигателя М — здесь переброса фазы нет.

Фаза «В» красным проводом заходит на вход среднего контакта пускателя КМ1 и перемычкой заводится на правый вход пускателя КМ2. С правого выхода КМ2 фаза перемычкой заводится на правый выход КМ1, и тем самым, встает на место фазы «С». И теперь на обмотку №3, при включении пускателя КМ2 будет подаваться фаза «В».

Фаза «С» синим проводом заходит на вход правого контакта пускателя КМ1 и перемычкой заводится на средний вход пускателя КМ2. С выхода среднего контакта КМ2 фаза перемычкой заводится на средний выход КМ1, и тем самым, встает на место фазы «В». Теперь на обмотку №2, при включении пускателя КМ2 будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.

Блок: 5/7 | Кол-во символов: 1751
Источник: https://sesaga.ru/sxema-podklyucheniya-reversivnogo-magnitnogo-puskatelya.html

Вид и функционирование реверсивной схемы на 380 В

Здесь мы имеем, фактически, все те же элементы, что используются для ПМЛ на 220 В, но катушки пускателей рассчитаны на более высокое напряжение (имеют больше витков). Кроме того, отличием от предыдущей схемы является подключение блока управления не через одну, а через две фазы, не используя общий ноль.

Вид реверсивной схемы на 380 В

Блок: 5/6 | Кол-во символов: 383
Источник: http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/reversivnyj-puskatel-shema-podklyucheniya.html

Рекомендации по подключению

Часто для управления нагрузкой достаточно применять две кнопки – «Стоп» и «Пуск». При этом они могут находиться в отдельных корпусах либо в едином. В первом случае подключение контактора не должно вызвать проблем, так как устройство оснащено всего двумя контактами. На один из них необходимо подать питающее напряжение, а со второго оно уходит.

Устройство с катушкой на 220В к электросети

Существует довольно много способов подключения этих устройств. Проще всего осуществить подключение магнитного пускателя к однофазной сети. Питающее напряжение (220В) необходимо подавать на разъемы А1 и А2. Располагаются они в верхней области корпуса устройства. Силовые клеммы L1- L3 предназначены для подачи любого напряжения, которое может быть снято с помощью клемм Т1-Т3.

Например, если L1 и L2 соединить с АКБ, то нагрузка подключается к клеммам Т1 и Т2. Это не самый удобный способ подключения, так как источник питания можно подсоединить к нагрузке напрямую через обычный рубильник.

Однако существуют и более интересные варианты, предполагающие наличие дополнительных устройств, например, реле времени. В такой ситуации фаза должна подключаться к L1, а ноль – к А2.

С кнопками «Стоп» и «Пуск»

Зачастую контакторы применяются для управления электродвигателями. В этом случае стоит использовать схему подключения пускателя через кнопку «Пуск» и «Стоп». Они должны быть включены в линию фазы последовательно и соединяются с выходом А2. Однако нагрузка в такой ситуации будет находиться в рабочем положении до того момента, пока кнопка «Пуск» нажата.

Это крайне неудобно, и поэтому в схему необходимо ввести цепь самоподхвата. Для ее реализации следует использовать две дополнительные клеммы пускателя – NO 13, NO 14. С пусковой кнопкой они должны быть соединены параллельно. В результате цепь может быть разорвана только с помощью кнопки «Стоп». Питающее напряжение для всех типов нагрузки подключается к любому выходу L, а снимается с расположенной строго под ним клеммы Т.

Реверсивная схема

Если требуется обеспечить вращение электродвигателя в обе стороны, необходимо использовать реверсивную схему соединения. Ее можно реализовать с помощью двух одинаковых устройств, подключенных параллельно. В такой ситуации можно перебросить фазы на одном из пускателей. Чаще всего сложность при создании такой схемы возникает с сигнальной цепью.

Кнопка «Стоп» должна быть общей, а «Вперед» и «Назад» соединяются с отдельным пускателем. Важно помнить, что каждая из кнопок должна иметь собственную цепь самоподхвата.

Чтобы подача питающего напряжения не осуществлялась с помощью двух кнопок одновременно, после кнопки «Вперед» следует подключить нормально замкнутые контакты второго устройства. И наоборот, если в пускателях отсутствуют нормально замкнутые контакты, необходимо использовать специальную приставку.

Блок: 3/3 | Кол-во символов: 2858
Источник: https://220v.guru/elementy-elektriki/shemy/kak-podklyuchit-reversivnyy-magnitnyy-puskatel.html

Защита цепей от короткого замыкания

Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.

Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.

Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.

Блок: 6/6 | Кол-во символов: 943
Источник: https://tokar.guru/hochu-vse-znat/shema-podklyucheniya-reversivnogo-puskatelya.html

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП. Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2. Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП, схема готова к следующему пуску.

Блок: 6/7 | Кол-во символов: 369
Источник: http://elektrik-sam.info/reversivnaya-shema-podklyucheniya-magnitnogo-puskatelya/

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Добавить сайт в закладки

Схема подключения трехфазного асинхронного двигателя, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К двигателю подходит шесть концов. Магнитный пускатель КМ служит для включения и отключения двигателя. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного двигателя в треугольник. Обратите внимание, что провода от клеммника двигателя должны быть включены в таком же порядке, как и в самом двигателе. Главное — не перепутать.

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ. Он срабатывает, и на него подается напряжение через блок-контакт. Теперь кнопку можно отпустить. Далее напряжение подается на РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2, и двигатель запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок-контакт магнитного пускателя КМ2, а оттуда на катушку магнитного пускателя КМ1. Иэлектродвигатель включается в треугольник.

Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателяКМ1 для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:

  1. Автоматический выключатель.
  2. Три магнитных пускателя КМ, КМ1, КМ2.
  3. Кнопка пуск — стоп;- Трансформаторы тока ТТ1, ТТ2;- Токовое реле РТ;- Реле времени РВ.
  4. БКМ, БКМ1, БКМ2– блок-контакты своего пускателя.

Блок: 11/11 | Кол-во символов: 3582
Источник: https://mtlarena.ru/connection-and-installation/reverse-starter-with-thermal-relay-schemes-of-connection-of-a-magnetic-starter-for-the-control-of-an-induction-motor/

6. Заключение

Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.

И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.

А у нас еще осталось разобраться с электротепловой защитой эл. двигателя и тема о магнитных пускателях может быть смело закрыта.
Продолжение следует.
Удачи!

Блок: 7/7 | Кол-во символов: 595
Источник: https://sesaga.ru/sxema-podklyucheniya-reversivnogo-magnitnogo-puskatelya.html

Видео

Блок: 7/7 | Кол-во символов: 8
Источник: https://amperof.ru/teoriya/sxema-reversivnogo-puskatelya.html

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз (чаще всего фаза С как менее нагруженная), второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все тир фазы.

Блок: 10/11 | Кол-во символов: 699
Источник: https://mtlarena.ru/connection-and-installation/reverse-starter-with-thermal-relay-schemes-of-connection-of-a-magnetic-starter-for-the-control-of-an-induction-motor/

Кол-во блоков: 23 | Общее кол-во символов: 22699
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://sesaga.ru/sxema-podklyucheniya-reversivnogo-magnitnogo-puskatelya.html: использовано 4 блоков из 7, кол-во символов 4046 (18%)
  2. http://elektrik-sam.info/reversivnaya-shema-podklyucheniya-magnitnogo-puskatelya/: использовано 5 блоков из 7, кол-во символов 2651 (12%)
  3. https://tokar.guru/hochu-vse-znat/shema-podklyucheniya-reversivnogo-puskatelya.html: использовано 2 блоков из 6, кол-во символов 2098 (9%)
  4. https://mtlarena.ru/connection-and-installation/reverse-starter-with-thermal-relay-schemes-of-connection-of-a-magnetic-starter-for-the-control-of-an-induction-motor/: использовано 3 блоков из 11, кол-во символов 5536 (24%)
  5. http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/reversivnyj-puskatel-shema-podklyucheniya.html: использовано 4 блоков из 6, кол-во символов 2913 (13%)
  6. https://amperof.ru/teoriya/sxema-reversivnogo-puskatelya.html: использовано 2 блоков из 7, кол-во символов 816 (4%)
  7. https://220v.guru/elementy-elektriki/shemy/kak-podklyuchit-reversivnyy-magnitnyy-puskatel.html: использовано 2 блоков из 3, кол-во символов 4639 (20%)

Источник: m-strana.ru

Реверсивный контактор: принцип работы, схемы подключения

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях. Такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными функциями, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Устройство и принцип работы

Магнитные контакторы или пускатели относятся к коммутационным устройствам, выполняющим дистанционный пуск электродвигателей и прочего оборудования. Конструкция и схема этих приборов очень похожа на электромагнитное реле. Важной дополнительной функцией является возможность своевременно подключать и отключать трехфазную нагрузку. Основным конструктивным элементом служит магнитный сердечник, изготовленный в виде буквы Ш. В качестве материала использовалась электротехническая сталь в виде тонких листов.

Сам сердечник состоит из двух половинок, одна из которых является неподвижной и закрепляется на основании прибора. Другая часть – подвижная – при отсутствии тока удерживается на некотором расстоянии от неподвижной части при помощи пружины. Таким образом, между обеими частями возникает воздушный зазор.

Управление пускателем осуществляется через катушку, помещенную на центральный стержень сердечника, расположенный в неподвижной части. К подвижному магнитопроводу закрепляются контакты посредством мостового соединения. В момент срабатывания пускателя эти мостики перемещаются одновременно с магнитопроводом и совершают замыкание с неподвижной контактной группой.

Пусковое устройство срабатывает после того, как на катушку управления будет подано напряжение. Возникает электромагнитная сила, под действием которой происходит притягивание подвижной части сердечника к неподвижной детали. В результате, силовые контактные группы оказываются замкнутыми, и ток начинает поступать к выходным клеммам. После прекращения подачи напряжения катушка обесточивается, и подвижная часть возвращается на свое место. В этот момент в работу включается возвратная пружина, обеспечивающая размыкание контактов.

Во время выключения на каждом полюсе контактов образуется двойной разрыв, способствующий более эффективному гашению электрической дуги. Функцию дугогасительной камеры выполняет крышка устройства, под которой располагаются контакты.

В пускателе имеется не только основная контактная группа, но и дополнительная – в виде блок-контактов, используемая для вспомогательных целей. В основном, они используются в управлении, в сигнальных и блокирующих схемах.

Типы и модификации пусковых устройств

Основными параметрами, по которым выполняется классификация пускателей:

  • Величина рабочего тока, коммутируемого главными контактами.
  • Значение рабочего напряжения в подключенной нагрузке.
  • Параметры тока и напряжения в катушке управления.
  • Категория и область применения.

Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.

Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока. Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт. Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.

Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления. Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.

Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.

Отличия реверсивных и обычных контакторов-пускателей

Прежде чем рассматривать отличия обоих устройств следует отметить, что магнитный пускатель является усовершенствованной версией контактора, предназначенной для работы с низковольтным оборудованием и установками.

По сравнению с обычными контакторами, магнитные пускатели отличаются более компактными размерами и меньшим весом. Они предназначены для узкоспециализированных действий по включению и отключению электродвигателей. Контакторы же выполняют более широкий круг задач в силовых электрических цепях.

Многие пускатели дополнительно оборудуются тепловыми реле, выполняющими аварийные отключения и защищающие при обрывах фазы. Управление пуском и отключением производится с помощью специальных кнопок или отдельной системой, состоящей из катушки и слаботочной контактной группы. В некоторых модификациях могут использоваться оба варианта.

Все магнитные пускатели разделяются на два вида. Они могут быть реверсивными и нереверсивными. Реверсивный контактор состоит из двух отдельных магнитных пускателей, объединенных в общем корпусе и соединенных друг с другом электрическим путем. Оба компонента устанавливаются на общее основание, но одновременно работать они не могут. По команде оператора включается лишь один из них – первый или второй.

Управление реверсивным магнитным пускателем осуществляется при помощи блокировочных контактов нормально-замкнутого типа. Их основная функция заключается в предотвращении одновременного включения обеих контактных групп – реверсивной и обычной. В противном случае может произойти межфазное замыкание. Для этой же цели некоторые модели выпускаются с механической блокировкой. Поочередный запуск контакторов обеспечивает такое же поочередное переключение фаз. В результате, прибор начинает выполнять свою основную задачу – изменять направление вращения вала электродвигателя.

Оба варианта включения необходимо рассмотреть более подробно. Чтобы лучше понять суть реверсного запуска, необходимо вначале остановиться на обычном способе включения.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного. При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

Методы блокировки для реверсивного управления

Цели

После изучения данного раздела студент сможет:

• Объясните назначение различных методов блокировки

• Прочтите и интерпретируйте электрические и линейные схемы реверсивного управления

• Чтение и интерпретация электрических схем и схем управления блокировкой

• Проводка и устранение неисправностей реверсивного и блокировочного управления

Направление вращения трехфазных двигателей можно изменить, переставив любые два вывода двигателя на линию.Если должны использоваться устройства магнитного управления, то реверсивные пускатели выполняют реверсирование направления двигателя, рис. 39-IA. Реверсивные пускатели, подключенные в соответствии со стандартами NEMA на линиях обмена L1 и L3, рисунок 39-IB. Для этого требуются два контактора для узла стартера: один для прямого направления, а другой - для обратного, рис. 39-IC. Техника, называемая блокировкой , используется для предотвращения одновременного включения контакторов или замыкания вместе, что вызывает короткое замыкание.Есть три основных метода блокировки.

МЕХАНИЧЕСКАЯ БЛОКИРОВКА

Механическое блокировочное устройство монтируется на заводе между прямым и обратным контакторами. Эта блокировка блокирует один контактор в начале хода любого контактора, чтобы предотвратить короткое замыкание и выгорание.

Механическая блокировка между контакторами представлена ​​на элементарной схеме рисунка 39-2 пунктирной линией между катушками. Пунктирная линия указывает на то, что катушки F и R не могут замкнуть контакты одновременно из-за механического блокирующего действия устройства.

Когда катушка контактора переднего хода (F) находится под напряжением и замыкается нажатием кнопки вперед, механическая блокировка предотвращает случайное замыкание катушки R. Стартер F блокируется катушкой R таким же образом. Первая закрываемая катушка перемещает рычаг в положение, которое не позволяет другой катушке замкнуть свои контакты, когда на нее подано напряжение. Если недосмотр позволяет второй катушке оставаться под напряжением, не замыкая ее контакты, избыточный ток в катушке из-за отсутствия надлежащего

Индуктивное сопротивление

приведет к повреждению катушки.

Обратите внимание на элементарную диаграмму рисунка 39-2, что кнопка останова должна быть нажата, прежде чем двигатель можно будет реверсировать.

Реверсивные пускатели доступны в горизонтальном и вертикальном исполнении. Вертикальный пускатель показан на рисунке 39-3A.

jority реверсивных пускателей в дополнение к использованию одного или обоих следующих электрических методов: блокировка кнопок и блокировка вспомогательных контактов.

БЛОКИРОВКА КНОПКИ

Блокировка кнопок - это электрический метод предотвращения одновременного включения обеих катушек стартера.

Когда нажата кнопка вперед на рисунке 39-3B, катушка F находится под напряжением, и нормально открытый (NO) контакт F замыкается, удерживая передний контактор. Поскольку в кнопочных блоках прямого и обратного хода используются нормально замкнутые (NC) контакты, нет необходимости нажимать кнопку останова перед изменением направления вращения. Если кнопка реверса нажата, когда двигатель вращается в прямом направлении, цепь управления передним ходом обесточивается, а контактор заднего хода включается и удерживается замкнутым.

Повторное изменение направления вращения двигателя не рекомендуется. Такое реверсирование может привести к перегреву реле перегрузки и пусковых предохранителей; это отключает двигатель от цепи. Также может быть повреждена приводимая в движение машина. Возможно, потребуется подождать, пока двигатель не остановится выбегом.

Спецификации

NEMA требуют снижения номинальных характеристик стартера. То есть, стартер на следующий размер больше должен быть выбран, когда он будет использоваться для «блокировки» до остановки или «реверсирования» со скоростью более пяти раз в минуту.

Реверсивные пускатели, состоящие из устройств с механической и электрической блокировкой, предпочтительны для максимальной безопасности.

БЛОКИРОВКА ДОПОЛНИТЕЛЬНОГО КОНТАКТА

Другой метод электрической блокировки состоит из нормально замкнутых вспомогательных контактов на контакторах прямого и обратного хода реверсивного стартера, рисунок 39-4.

Когда двигатель вращается вперед, замыкающий контакт (F) на контакторе прямого хода размыкается и предотвращает включение контактора обратного хода по ошибке или замыкание.То же самое происходит, если двигатель вращается в обратном направлении.

Термин блокировка, также обычно используется в отношении контроллеров двигателей и станций управления, которые связаны между собой для обеспечения управления производственными операциями.

Чтобы изменить направление вращения однофазных двигателей, необходимо поменять местами или , пусковые провода или ходовой обмотки двигателя, но не оба вместе. Рисунок 39-SA завершает электрическую схему однофазного четырехпроводного асинхронного двигателя с расщепленной фазой; рисунок 39-SB - схема подключения однофазного вертикального пускателя; и фиг. 39-SC представляет собой линейную схему соединений.

ВОПРОСЫ НА ОБЗОР

1. Как осуществляется изменение направления вращения трехфазного двигателя?

2. Какова цель блокировки?

3. Что произойдет, если обе кнопки запуска будут нажаты в элементе управления с блокировкой кнопок? Почему?

4. Как достигается блокировка вспомогательного контакта на реверсивном пускателе?

5. Когда передняя катушка находится под напряжением, в каком положении находится передняя блокировка (F)?

6.Если механическая блокировка является единственным используемым средством блокировки, опишите операцию, которая должна выполняться, чтобы изменить направление вращения двигателя во время работы.

7. Если контрольные лампы должны указывать направление вращения двигателя, где должны быть подключены устройства, чтобы не добавлять никаких контактов?

8. Какова последовательность операций, если на рисунке 39-4 используются концевые выключатели?

9. Что произойдет на рисунке 39-4, если установлены концевые выключатели и не удалены перемычки с клемм 6 и 7 на катушки?

10.Вместо кнопок на рисунке 39-2 нарисуйте селекторный переключатель для управления остановом вперед и назад. Покажите целевую таблицу для этого переключателя.

11. По элементарному чертежу на рис. 39-6 определите номер и идентификацию клемм проводки в каждом кабелепроводе в схеме кабелепровода. Укажите свои решения так же, как в примере, приведенном под выключателем-разъединителем.

12. Преобразуйте только схему управления, рисунок 39-7, из электрической схемы в простую.Включите концевые выключатели (RLS, FLS) как работающие в цепи управления.

Входящие поисковые запросы:

Определение, преимущества и схемы подключения

Вы когда-нибудь слышали об этом устройстве? «Реверсивный контактор». Это уникальный контактор, который может использоваться в специальных приложениях. Давайте посмотрим на его определение, принцип работы, преимущества и схемы подключения.

Что такое реверсивный контактор?

Реверсивный контактор - это особый продукт, который может быть изготовлен путем объединения двух стандартных контакторов с помощью блока механической блокировки.Реверсивные контакторы предназначены для работы в прямом / обратном направлении трехфазных двигателей переменного тока.

Типичные области применения этих продуктов - конвейеры, резьбонарезные станки, упаковочные линии и другие приложения, где требуется быстрое реверсирование.

Чтобы сделать реверсивный контактор, вам понадобятся контакторы двух одинаковых типов и устройство блокировки с учетом мощности двигателя. Эти два одинаковых контактора и блокировки могут быть установлены на заводе или могут быть выбраны отдельно.Устройство блокировки предотвратит одновременное включение контакторов. Блокировку можно установить между двумя контакторами.

Ниже приведены схемы подключения силовых и управляющих цепей реверсивных контакторов. Объясним, как они работают:

1-Подключите катушки первого и второго контактора к отдельным кнопкам. Вторая кнопка имеет одну сторону перехода к источнику питания другой кнопки, а A1 второго контактора переключается с первым контактором, чтобы уменьшить потребность в дополнительном источнике питания управления.

2-Подключите провода со стороны линии, которые являются проводами, подключенными к основному источнику питания. Они должны быть одинаковыми на обоих контакторах. Итак, прыгайте L1 с L1, L2 с L2 и L3 с L3.

3-На стороне нагрузки провода, идущие к двигателю, нужно перескочить немного иначе. T1 с T3, T2 с T2 и T3 с T1.

4-Когда питание подается на первый контактор от входящей трехфазной сети, оно переключается на второй контактор. При нажатии второй кнопки катушка срабатывает, и питание проходит через контакты.Электропитание передается на первый контактор, два провода меняются местами, а затем на двигатель.

5-Поскольку T1 и T3 меняются местами при подаче питания, двигатель будет работать в обратном направлении.

6-Дополнительно можно использовать аварийную кнопку в начале цепи управления для отключения всей энергии.

Подключение реверсивных контакторов к силовой цепи

Подключение цепей управления реверсивными контакторами

M1 = Прямой контактор

F = кнопка вперед

M2 = обратный контактор

R = кнопка заднего хода

o = Кнопка аварийного останова

Преимущества реверсивных контакторов

За исключением реверсирования двигателя, реверсивные контакторы идеально подходят для реверсирования двигателей в приложениях, где пространство на панели ограничено, а модульность устройства требуется для удовлетворения практически любых требований приложения.

Реверсивные контакторы

состоят из набора стандартных контакторов вместе с модулями блокировки и проводки, которые собраны в форме для прямого применения в качестве реверсивного контактора и для использования в панели или корпусе.

Обычная механическая блокировка, модули силовой разводки и аксессуары помогут снизить общую стоимость установки и улучшить функции и производительность вашего оборудования.

Продолжить чтение

Что такое электрическая блокировка - схемы питания и управления

Электрическая блокировка

Что такое электрическая блокировка?

Для соединения цепи двигателя таким образом, чтобы второй двигатель не запускался, пока первый не запустится, аналогично третий двигатель не запустится, пока второй не запустится, и так далее.Такое соединение цепи двигателя называется блокировкой.

Ниже показана простая схема управления электрической блокировкой.

щелкните изображение, чтобы увеличить

Работа электрической блокировки

Когда мы нажимаем кнопку ON-1 для подачи питания на контактор M1 (или запускаем двигатель M1), затем цепь завершается через предохранитель, перемычка отключения реле перегрузки, ВЫКЛ. Нажмите -1 и ВКЛ. Нажмите 1. И двигатель M1 начнет работать.

При энергиях контактора M1 все нормально закрытые (NC) перемычки разомкнуты, а другие нормально разомкнутые (NO) перемычки, используемые в цепи, замыкаются.

При энергиях m1 нормально разомкнутое (NO) соединение будет немедленно замкнуто, что параллельно с ON-Push 1. Это называется удерживающим звеном, т.е. оно удерживает двигатель в состоянии пуска. Теперь двигатель будет работать, даже если мы оставим (отключим для остановки) ON-Push 1.

Нормально разомкнутое (NO) соединение также используется в линии 2. Когда M1 подает питание, это соединение (NO M1 в строке 2) будет также будет закрыт, следовательно, двигатель M1 начнет работать, таким образом, подача также достигнет значения ON Push 2. Теперь, если мы нажмем ON-Push 2, второй двигатель M2 также будет запущен для работы, кроме того, нормально разомкнутые (NO) перемычки подключенного контактора M2 в цепи также будут немедленно замкнуты.И удержание будет происходить через соединение M2, которое параллельно с ON-Push 2. Таким образом, двигатель 2 начнет работать.

Обратите внимание, что двигатель 2 не запустится до тех пор, пока не заработает двигатель 1, т.е. пока не замкнется перемычка M1 двигателя 1. Аналогичным образом, двигатель 3 не запустится, пока не запустится двигатель 2, т.е. двигатель 3 запустится (нажатием кнопки On-Push of Motor 3 = M3) для работы после запуска двигателя 2.

В каждой цепи управления, предохранителя управления и перегрузки реле подключаются для защиты от короткого замыкания и перегрузки соответственно.

вы также можете прочитать:

Модификация в цепи управления электрической блокировкой

Это простая электрическая цепь блокировки. Многие схемы, подобные этой схеме блокировки, используются в промышленности. Блокировка цепи зависит от характера работы и задачи, которую должны выполнять двигатели. Таким образом, мы можем очень легко использовать и изготавливать любые схемы блокировки для любых целей.

Короче говоря, мы можем изменить работу и управление двигателями, внеся некоторые изменения в приведенную выше простую электрическую схему управления блокировкой.Например, если нам нужно, чтобы двигатель 1 останавливался, когда двигатель 3 начинает работать, мы можем использовать нормально замкнутую (NC) перемычку M3 в линии 1. Таким образом, когда контактор M3 срабатывает и двигатель 3 начинает работать, тогда нормально замкнутое (NC) соединение двигателя 1, подключенного к линии 1, немедленно откроется (после включения контактора M3), что приведет к обесточиванию контактора M1, следовательно, двигатель M1 остановится.

Мы также можем сконфигурировать вышеупомянутую схему управления электрической блокировкой с небольшими изменениями для звезды и запустить каждый двигатель индивидуально.

Трехфазные асинхронные двигатели работают с двумя скоростями в одном направлении и двумя скоростями в двух направлениях. Управление двигателем и асинхронные двигатели в обратном направлении - это типы электрической блокировки.

Ниже представлена ​​еще одна электрическая схема управления блокировкой.

щелкните изображение, чтобы увеличить

% PDF-1.3 % 8006 0 объект > эндобдж xref 8006 221 0000000016 00000 н. 0000004776 00000 н. 0000006428 00000 н. 0000006627 00000 н. 0000006714 00000 н. 0000006838 00000 н. 0000006929 00000 п. 0000007067 00000 н. 0000007139 00000 н. 0000007329 00000 н. 0000007392 00000 н. 0000007586 00000 н. 0000007649 00000 н. 0000007748 00000 н. 0000007844 00000 н. 0000007907 00000 н. 0000008014 00000 н. 0000008120 00000 н. 0000008183 00000 п. 0000008246 00000 н. 0000008375 00000 н. 0000008438 00000 п. 0000008501 00000 н. 0000008628 00000 н. 0000008691 00000 п. 0000008790 00000 н. 0000008889 00000 н. 0000009002 00000 н. 0000009065 00000 н. 0000009128 00000 н. 0000009252 00000 н. 0000009358 00000 п. 0000009421 00000 н. 0000009484 00000 н. 0000009623 00000 н. 0000009757 00000 н. 0000009820 00000 н. 0000009883 00000 п. 0000010026 00000 п. 0000010089 00000 п. 0000010152 00000 п. 0000010292 00000 п. 0000010355 00000 п. 0000010485 00000 п. 0000010547 00000 п. 0000010704 00000 п. 0000010766 00000 п. 0000010873 00000 п. 0000010935 00000 п. 0000011024 00000 п. 0000011086 00000 п. 0000011197 00000 п. 0000011259 00000 п. 0000011319 00000 п. 0000011377 00000 п. 0000012034 00000 п. 0000012432 00000 п. 0000012454 00000 п. 0000012602 00000 п. 0000012624 00000 п. 0000012774 00000 п. 0000012796 00000 п. 0000012947 00000 п. 0000012969 00000 п. 0000013120 00000 н. 0000013142 00000 п. 0000013292 00000 п. 0000013314 00000 п. 0000013465 00000 п. 0000013487 00000 п. 0000013638 00000 п. 0000013681 00000 п. 0000013703 00000 п. 0000013854 00000 п. 0000013876 00000 п. 0000014025 00000 п. 0000014047 00000 п. 0000014196 00000 п. 0000014218 00000 п. 0000014370 00000 п. 0000014392 00000 п. 0000014540 00000 п. 0000014562 00000 п. 0000014714 00000 п. 0000014736 00000 п. 0000014888 00000 п. 0000014910 00000 п. 0000015058 00000 п. 0000015080 00000 п. 0000015230 00000 п. 0000015252 00000 п. 0000015402 00000 п. 0000015424 00000 п. 0000015575 00000 п. 0000015597 00000 п. 0000015749 00000 п. 0000015771 00000 п. 0000015922 00000 п. 0000015944 00000 п. 0000016096 00000 п. 0000016118 00000 п. 0000016268 00000 п. 0000016290 00000 н. 0000016442 00000 п. 0000016464 00000 п. 0000016616 00000 п. 0000016638 00000 п. 0000016789 00000 п. 0000016811 00000 п. 0000016963 00000 п. 0000016985 00000 п. 0000017137 00000 п. 0000017159 00000 п. 0000017311 00000 п. 0000017333 00000 п. 0000017485 00000 п. 0000017507 00000 п. 0000017658 00000 п. 0000017680 00000 п. 0000017832 00000 п. 0000017854 00000 п. 0000018006 00000 п. 0000018028 00000 п. 0000018180 00000 п. 0000018202 00000 п. 0000018351 00000 п. 0000018373 00000 п. 0000018521 00000 п. 0000018543 00000 п. 0000018694 00000 п. 0000018716 00000 п. 0000018867 00000 п. 0000018889 00000 п. 0000019040 00000 п. 0000019062 00000 н. 0000019213 00000 п. 0000019235 00000 п. 0000019383 00000 п. 0000019405 00000 п. 0000019501 00000 п. 0000019526 00000 п. 0000061358 00000 п. 0000061383 00000 п. 0000102235 00000 н. 0000102260 00000 н. 0000150462 00000 н. 0000150487 00000 н. 0000198812 00000 н. 0000198837 00000 н. 0000228247 00000 н. 0000228272 00000 н. 0000244619 00000 н. 0000244644 ​​00000 н. 0000265927 00000 н. 0000265952 00000 п. 00002

00000 н. 00002

00000 н. 0000315500 00000 н. 0000315525 00000 н. 0000341181 00000 п. 0000341206 00000 н. 0000363758 00000 н. 0000363783 00000 н. 0000385255 00000 н. 0000385280 00000 п. 0000405717 00000 н. 0000405742 00000 н. 0000426279 00000 н. 0000426304 00000 н. 0000448980 00000 н. 0000449005 00000 н. 0000470202 00000 н. 0000470227 00000 п. 0000491512 00000 н. 0000491537 00000 н. 0000512253 00000 н. 0000512278 00000 н. 0000534361 00000 п. 0000534386 00000 п. 0000549427 00000 н. 0000549451 00000 п. 0000558925 00000 н. 0000558950 00000 н. 0000571206 00000 н. 0000571231 00000 н. 0000596022 00000 н. 0000596047 00000 н. 0000620929 00000 н. 0000620954 00000 н. 0000644652 00000 н. 0000644677 00000 н. 0000667583 00000 н. 0000667608 00000 н. 0000689070 00000 н. 0000689095 00000 н. 0000710423 00000 н. 0000710448 00000 н. 0000732681 00000 н. 0000732706 00000 н. 0000754324 00000 н. 0000754349 00000 н. 0000779183 00000 н. 0000779208 00000 н. 0000804355 00000 н. 0000804380 00000 н. 0000827500 00000 н. 0000827525 00000 н. 0000845645 00000 н. 0000845670 00000 н. 0000898873 00000 н. 0000898898 00000 н. 0000943964 00000 н. 0000943989 00000 н. 0000995371 00000 н. 0000995396 00000 н. 0001042235 00000 п. 0001042260 00000 п. 0001094804 00000 п. 0001094829 00000 п. 0000004879 00000 н. 0000006404 00000 н. трейлер ] >> startxref 0 %% EOF 8007 0 объект > эндобдж 8225 0 объект > ручей H Lgǟ ++] [€ R) zuY $ 6 [# h & Ș + v, а tҲECnlta, fd.˒ = w

Общий вопрос Ответ реверсивного контактора

1. Как работает реверсивный контактор?

Реверсивный контактор, который для реверсирования 3-фазного двигателя с использованием контакторов, вы просто пропускаете один набор проводов прямо через один контактор, а параллельный набор проводов через другой контактор, где вы меняете местами один набор проводов. Когда этот двигатель включен, двигатель вращается в одну сторону, а когда этот контактор включен, двигатель вращается в другом направлении. Расширенное обучение: ( Что такое контактор? )

2.Как работает реверсивный стартер двигателя?

Реверсивный пускатель предназначен для реверсирования вала трехфазного двигателя. Это достигается путем замены любых двухлинейных проводов, питающих нагрузку двигателя. Реверсивный магнитный пускатель двигателя включает в себя пускатель прямого и обратного хода как часть узла. Предусмотрены электрические и механические блокировки, чтобы гарантировать, что только пускатель прямого или обратного хода может быть включен в любой момент времени, но не одновременно.

3.Что такое реверсивный стартер?

Реверсивный пускатель полного напряжения - это трехфазный контроллер двигателя с двумя контакторами двигателя. Вместо использования одного контактора для размыкания и замыкания силовой цепи для включения и выключения двигателя, он использует прямой и реверсивный контакторы для управления направлением двигателя.

4. Какова функция вспомогательного контактора?

Контакторы обычно подразделяются на контакторы нагрузки и вспомогательные контакторы. Контакторы нагрузки имеют высокую коммутационную способность, в чем разница между «штатным» контактором и вспомогательным контактором?

Контактор нагрузки обычно используется в качестве главного контактора.Он выдерживает нагрузки около 600 A / AC1. Вспомогательные контакторы, с другой стороны, рассчитаны на коммутационные токи только до 6 А. Среди вспомогательных контакторов учитываются, например, реле времени и реле безопасности. По сути, вспомогательный контактор представляет собой обычное (маломощное) реле, но построенное как «обычный» контактор, и при использовании вместе с другим контактором он называется вспомогательным контактором, чтобы пояснить, что он не используется для переключения нагрузок, но имеет активацию / вместо этого функция деактивации или управления - используется для подключения / отключения цепи.Поэтому вспомогательные контакторы обычно имеют только вспомогательные контакты и не имеют главных контактов.

5. Какова основная функция контактора?

Контакторы нагрузки имеют высокую коммутационную способность, которая обычно используется в качестве главного контактора. Он выдерживает нагрузки около 600 A / AC1. Расширенное обучение ng: ( Каков принцип работы контактора переменного тока? )

6. Зачем использовать вспомогательный контактор?

В основном вспомогательный контактор представляет собой обычный контактор, например реле малой мощности, при использовании вместе с другим контактором он называется вспомогательным контактором, чтобы пояснить, что он не используется для переключения нагрузок, а вместо этого имеет функцию активации или деактивации или управления - используется для подключения или отключения цепи.Поэтому вспомогательные контакторы обычно имеют только вспомогательные контакты и не имеют главных контактов.

Рекомендуемый артикул:

Что такое контактор?

Каков принцип работы контактора переменного тока?

Реверсивный контактор Square D / Telemecanique LC2D18B7

Описание продукта

Schneider Electric LC2D18B7 Реверсивный контактор 18 AMP с электрической и механической блокировкой и катушкой переменного тока 24 В 50/60 Гц.Этот реверсивный контактор IEC рассчитан на 5 л.с. @ 230 вольт, 10 л.с. @ 460 В, 3 фазы, имеет в общей сложности 2 нормально разомкнутых (Н. Контактор LC2D18B7 состоит из двух контакторов LC1D18B7, соединенных вместе с реверсивным комплектом LAD9R1V, который включает в себя как механическую блокировку, так и жгуты проводов со стороны линии и нагрузки. Дополнительные вспомогательные устройства LADN и LRD могут быть добавлены для сигнализации и защиты двигателя.

Рейтинг AMP 18 AMP AC-3, 32 AMPS AC-1
Мощность

10 л.с. При 460 вольт

5 л.с. @ 230 вольт

Напряжение катушки 24 В переменного тока
Вспомогательные контакты 2 Н.О. + 2 Н.З.
Клеммы Винт

Каждый контактор Telemecanique LC2D снабжен крышкой, предотвращающей перемещение контактов вручную.Четкая идентификация и разделение цепей управления и питания сокращают количество ошибок подключения. Каждый контактор TeSys D-Line имеет два стандартных встроенных вспомогательных контакта (1 НО и 1 НЗ; изолированный), что упрощает выбор и сокращает объем обслуживания. Блоки вспомогательных контактов, установленные спереди и сбоку, позволяют выполнять расширенные операции логического управления.

- Высокопроизводительные силовые контакты и компоненты защиты гарантируют безопасную работу.
- Клеммы с защитой от прикосновения IP 2.
- Простое и безопасное подключение благодаря системе с цветовой кодировкой и схемам подключения.
- Крышка, поставляемая с контактором, предотвращает перемещение контактов вручную.
- Увеличенные изоляционные расстояния между блоком управления и питанием для полной совместимости с установками, требующими очень низких управляющих напряжений.
- Пускатели двигателей можно легко модернизировать:
- Надежные соединения между аксессуарами и соответствующими устройствами обеспечивают надежную установку.
- Система крепления на защелках позволяет заменять стартер без вмешательства в прилегающие линии.

PowerControlПродукты.книга

% PDF-1.6 % 1 0 объект > эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 00FrameMaker 12.0.2application / pdf

  • PowerControlProducts.book
  • brentsmacbook
  • uuid: ad4fa3cc-14c9-9941-a92c-2d79b765a936uuid: befd110c-34bb-e04c-961c-0349bca83521 Acrobat Elements 11.0 (Windows) конечный поток эндобдж 6 0 obj > эндобдж 3 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 99 0 объект > поток h [K60) A5mkc & ݫ 9 xPkUV]? | "K & b # e" 3H @ o% 7 yN%> B TNU-nxTV ܭ o * ('Y | pU 릸 +6.
