ЧТО ТАКОЕ ТУРБОДЕФЛЕКТОР? ВЕНТИЛЯЦИЯ БЕЗ ЭЛЕКТРИЧЕСТВА. ЗАМЕНА ОБЫЧНОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ

Наиболее частой проблемой в системах вентиляции и дымоотводах является слабая тяга. Из-за недостаточной циркуляции загрязнённый воздух не может выводиться наружу, а дым из котла вовсе попадает обратно в помещение. Исправить все эти проблемы поможет турбодефлектор для вентиляции частного дома и других зданий.

Проблемы, которые решает установка турбодефлектора:

— Сырость и запотевание окон

— Спертый и затхлый запах в помещении

— Задувает горелки котла

— Грибок и плесень на стенах и потолках

— Обратная тяга в вентиляционных каналах

— Пыль и мусор с улицы даже при закрытых дверях и окнах

Турбодефлекторы, производятся компанией «Турбодефлектор» — завод №1 в России. Компания выпускаем турбодефлекторы трех вариантов:

— из нержавеющей стали,

— оцинкованной стали

—  и крашеный металл.

Также, возможны различные диаметры, начиная от 100 мм и до 680 мм.

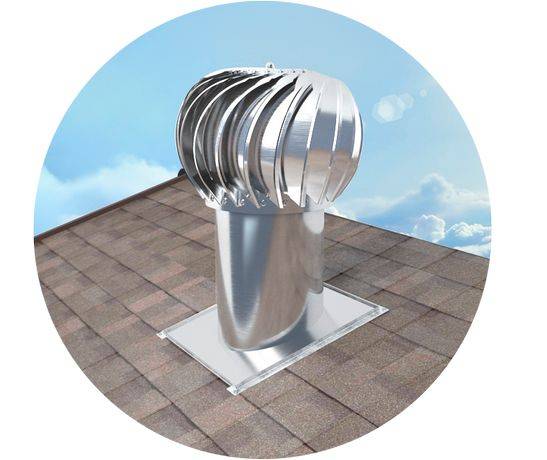

 Турбодефлектор – механизм вентиляционной системы для принудительной вытяжки, работающий за счет силы ветра, поэтому для его работы не требуется электрический ток.

 Ротационная турбина используется в системах с естественной вентиляцией. Состоит из активной головки дефлектора с лопастями, установленной на основание с помощью подшипников с нулевым сопротивлением. Благодаря последним турбина вращается с одной и той же скоростью даже в условиях порывистого ветра.

Принцип действия следующий: ветер, попадая в лопасти, заставляет двигаться головку устройства, тем самым разряжая воздух в системе и улучшая тягу. Для того чтобы турбина начала работать, достаточно ветра скоростью 0,5 м/с, так как все детали сделаны из тонкого и лёгкого материала.

Чем сильнее ветер, тем выше мощность турбодефлектора.

Ротационная вентиляционная турбина «Турбодефлектор» — элемент естественной вентиляции, который в 4 раза эффективнее стандартной естественной приточно-вытяжной вентиляции и других дефлекторов создает тягу в вентиляционных каналах

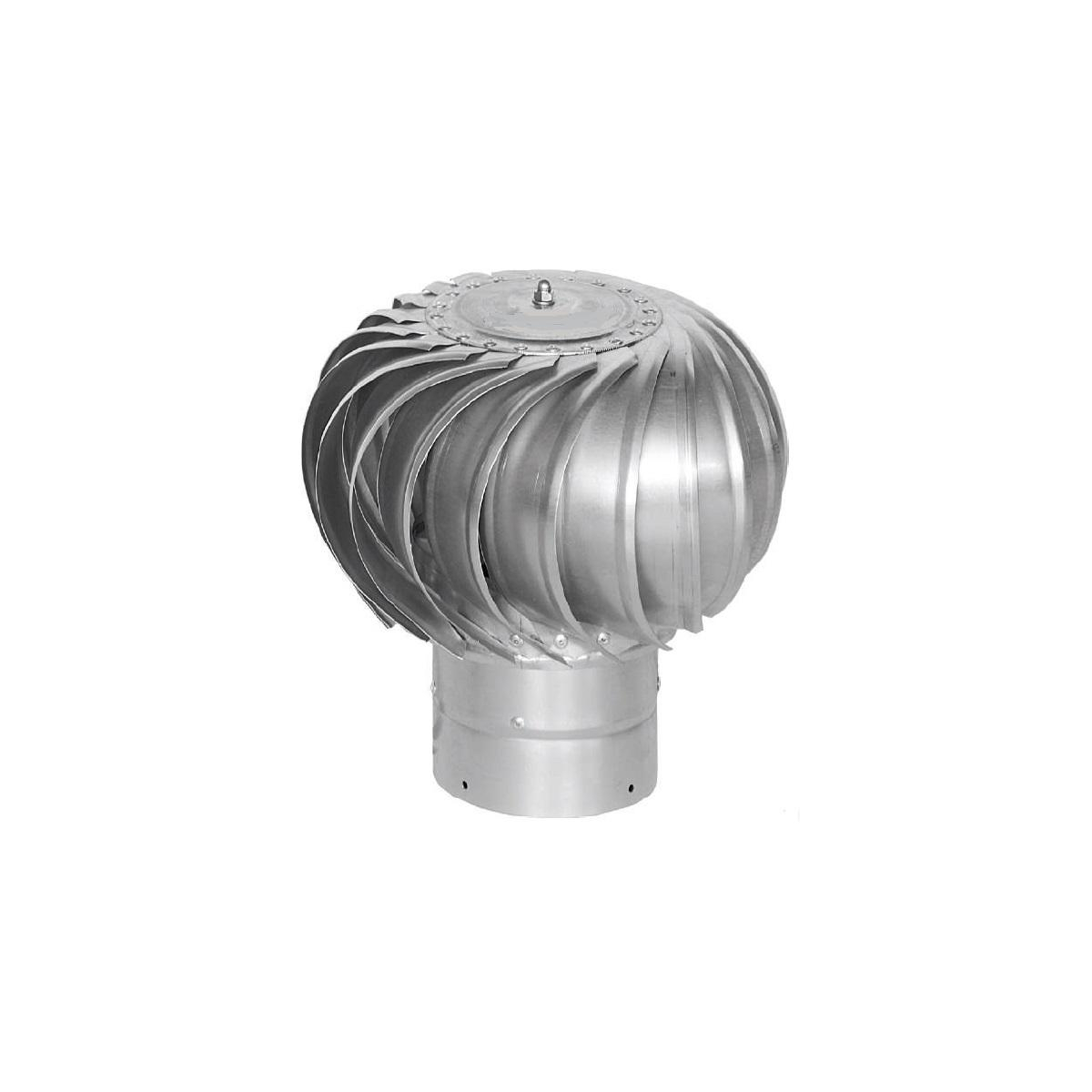

Конструктивно турбодефлектор состоит из двух основных частей:

1) Верхняя часть — активная головка дефлектора вращается под воздействием ветра, создавая разряжение в вентиляционном канале, что способствует усилению тяги. Состоит из специальных лопастей, защищающих от попадания птиц и исключающих задувание ветра, дождя и снега. Головка установлена на основание с помощью подшипников с нулевым сопротивлением. Благодаря последним турбина вращается с одной и той же скоростью даже в условиях порывистого ветра.

2) И, нижняя часть, которая крепится к самому вентиляционному каналу. Монтаж не требует специальных навыков и знаний.

Для того чтобы турбина начала работать, достаточно ветра скоростью 0,5 м/с, так как все детали сделаны из тонкого и лёгкого материала. Чем сильнее ветер, тем выше мощность турбодефлектора.

Обратите внимание! Головка всегда крутится только в одну сторону, вне зависимости от направления ветра, что крайне важно для систем, подключённых к газовым колонкам. В случае сильного порыва ветра пламя не потухнет.

Область применения

Турбодефлектор отлично зарекомендовал себя:

— для частных домов, как для постоянного проживания, так и для временного пребывания человека (дачи, гаражи, бани, погреба, с/у..)

— для многоквартирных домов

— для коммерческих объектов

— для объектов общественного питания

— для промышленных объектов (производственные цеха, склады, ангары..)

— для сельскохозяйственных объектов

в животноводческих и птицеводческих комплексах турбины устанавливают для удаления газов и влажности, а на перерабатывающих предприятиях для экономии электроэнергии, чтобы снизить производственные затраты.

— для общественных объектов

ротационные дефлекторы подходят и для бассейнов, спортивных комплексов, банно-прачечных и других общественных мест.

Рекомендации по установке турбодефлектора:

— турбодефлекторы с размером основания от 11 до 19,5 см рекомендуется устанавливать для вентиляции погребов, гаражей и комнат.

— от 20 до 31,5 см используются для помещений с площадью до 50 м2,

— от 35 до 68 см применяются для многоквартирных домов и зданий с большой площадью, в том числе животноводческих ферм, складов и так далее.

Преимущества турбодефлектора:

 — независимо от направления ветра вращательные движения активной головки происходят в одном и том же направлении. В результате, получается эффект «частичного вакуума» в вентканале – воздух разрежается, сила движения потока увеличивается, а риск возникновения обратной тяги приближается к нулю;

— не потребляет электричество – ротационная турбина работает за счёт силы ветра, поэтому для её работы не требуется электрический ток, что соответствует современным тенденциям энергоэффективности зданий и строений;

— энергонезависимость – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы.

— автономность функционирования механического устройства, увеличивающего производительность системы воздухообмена – один из важнейших его плюсов: данный дефлектор работает 365 дней в году, 24 часа в сутки. Его не надо включать и выключать ;

— невысокие затраты на модернизацию вентиляции и простое обслуживание;

— быстрая окупаемость инвестиций на установку дефлектора с турбинами;

— турбодефлектор прост в установке. Для того, чтобы установить эту систему вентиляции не требуется специальных знаний;

— нет задувание ветра, дождя, снега исключена вероятность попадания в систему вентиляции или дымоотвода атмосферных осадков, а также из-за закрытой и подвижной верхней части внутрь не сможет попасть мусор или залететь птица;

— турбодефлектор прост в обслуживании и ремонто-пригоден.

— детали турбины сделаны из высококачественного металла — нержавеющей и оцинкованной стали;

— подвижная головка эффективнее неподвижных устройств разряжает воздух, не позволяя в жаркую погоду перегреваться помещению, тем самым снижая расходы электричества на кондиционирование;

— выводит излишки влажности, не давая образовываться конденсату на стенах и под крышей здания, а также накапливаться в утеплителе и других материалах, тем самым продлевая их срок эксплуатации;

— количество наростов наледи в вентиляционных каналах с вращающейся турбиной заметно меньше, чем у неподвижных дефлекторов;

— все детали ротационного турбодефлектора надёжно скреплены, даже при сильном порыве ветра устройство не будет сорвано с трубы или перекошено;

— декоративная законченность выведенной на крышу трубы – любой фасад от наличия такого шарообразного объекта только выигрывает;

— экологически безопасное устройство;

— срок эксплуатации турбодефлектора 15 лет.

Основной недостаток по утверждению некоторых специалистов – в случае полного отсутствия ветра (а такое явление в уральском регионе крайне редкое явление) активная головка ротационной турбины прекратит движение. Если она остановилась в период заморозков с атмосферными осадками, то существует вероятность её примерзания, из-за чего устройство не сможет снова начать вращаться.

Но наш опыт показывает совсем другое см.видео

 Рекомендация! Производителей, которые утверждают что их продукция самая лучшая, крайне много. Но перед тем как купить турбодефлектор, следует внимательно изучить рынок, и выбрать то устройство, которое имеет сертификаты проверок на качество и безопасность, а также гарантийный срок и длительный срок эксплуатации.

Хотите решить эти проблемы раз и навсегда?

Закажите вытяжной ротационный дефлектор

Вы можете поставить комплект самостоятельно или заказать монтаж у наших партнеров.

Хотите больше узнать о ценах, доставки и установки?!

Звоните +7 (912) 899 7871, Viber/WhatsApp +7 951 448 4636

Заходите на наш сайт http://www.tdintech.ru/ и оставляйте свои вопросы под выбранной темой. Либо просто пишите в «сообщения сообщества» и на td.intech@mail.ru Постараемся ответим на вопросы максимально быстро!  P.S.: Вы должны помнить! Вытяжная вентиляция качественно обеспечит отток грязного воздуха из помещения при условии наличия в доме исправной приточной вентиляции.

Дефлектор ротационный в Минске от компании «ООО «Дагаз Групп»

Сортировка: по порядкупо росту ценыпо снижению ценыпо новизне в виде галереи в виде списка

Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать



Цену уточняйте

В наличииОптом и в розницу

Написать

товаров на странице: 16243248

виды, устройство, принцип действия, расчет кол-ва

Еще с советских времен вентиляцию жилого дома или квартиры обеспечивала недостаточная герметичность строительных конструкций – тот же холодок от «дышащих» деревянных окон. Но сегодня строительные технологии вышли на другой уровень, в котором не предусмотрены случайные щели. А поэтому к внутреннему микроклимату квартир и домов стали относиться по-другому, для чего сегодня активно применяют дефлекторы для вентиляции – специальные устройства, которые обеспечивают бесперебойный приток свежего воздуха.

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Это поможет вам подобрать наиболее удачный вариант, который будет идеально подходить под особенность вашей местности и имеющуюся площадь дома. Свежий воздух очень важен!

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.   Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Современный рынок предоставляет сразу несколько видов аэродинамических дефлекторов для вентиляции. И каждая из использующихся сегодня конструкций рассчитана на свои задачи, которые мы их рассмотрим.

Так, все дефлекторы делятся на такие основные виды по своему принципу работы:

  • Активные, имеет встроенный рабочий дымосос, причем тот работает при горении дров постоянно.
  • Активно-пассивные, в которых дымосос есть, но маломощный, и используется только на тот случай, если ветра нет совсем, либо печь растопили слишком жарко. Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе.
  • Пассивно-активные дефлекторы создают небольшую тягу при помощи энергонезависимого устройства. И пассивная (собственная) тяга у дефлектора отсутствует полностью.

Также все дефлекторы для дымохода делятся на такие две группы: ротационные турбины и статические конструкции. К ротационным относится только вращающийся дефлектор, или по-другому турбодефлектор. Остальные – статические.

Флюгер-дефлектор: противостояние ветру

Такой дефлектор ценен, когда в вентиляционном канале обычно не достает тяги или часто возникают воздушные вихри, а также если ветра в вашей местности довольно сильные и любят менять направление. Вот как выглядит конструкция флюгера:

Чаще всего встречается насадка-дефлектор, называемая драконом. Именно ее вы видите на иллюстрации выше. Это колпак для трубы со своей уникальной системой подшипников, которая вращается только в нужную сторону. Здесь струи воздуха попадают в пространство между гнутыми козырьками, меняют вектор и идут вверх. Это создает нужное разрежение воздуха в дымовой трубе, благодаря чему и возникает тяга.

Выполняет функцию дефлектора также конструкцию, которую называют «Капюшон» или «Сачок». Это полукруглый желоб-уловитель ветра, который установлен внутри канала на поворотном штоке.

Но у флюгера есть небольшая проблема – зимой он способен леденеть. Поэтому подшипники в нем необходимо постоянно смазывать. Вот почему флюгарки больше оправдывает себя в южных теплых районах, где менее суровые зимы.

Дефлектор ЦАГИ: тонко продуманный механизм

Дефлектор ЦАГИ — это уникальная разработка института им.Жуковского. Ее принцип работы состоит в том, что тяга увеличивается не только за счет перепада давления на высоте двух метров от кровли, но и за счет воздушного и теплового напора. Причем такой дефлектор разрешено устанавливать прямо в вентиляционный канал скрытым способом.

Широкая сторона у диффузора направлена вверх, а крышка изготовлена в форме конуса. В основном такой дефлектор предназначен для воздухоотводов сечением от 10 до 125 см, и бывают самых разных габаритов.

Посмотрите, насколько сложная здесь на самом деле конструкция:

Главное преимущество дефлектора ЦАГИ в том, что он блокирует обратную тягу даже при сильном ветре.

Дефлектор Григоровича: проще простого

Самая простая конструкция – Григоровича. В этом устройстве расширение конуса идет вниз, а под колпаком устроен обратный конус – для создания дополнительного притока воздуха. Он имеет вид тарелки из двух зонтов, которая расположена над обтекающей стенкой.

В этой модели под колпаком воздух не накапливается вообще, что хорошо сказывается на свойствах этого кровельного элемента. Причем такой дефлектор домашние мастера любят клепать самостоятельно:

Еще его называют дефлектором Вольперга-Григоровича.

Вытяжные дефлекторы для комплексных систем

А вот дефлекторы такого вида уже работают от электричества:

Обычно вентиляция, которая основана на электричестве – это не простая труба в доме, а скорее целый комплекс из приборов, который не только очищает воздух, но еще и подогревает его. А чтобы воздух имел возможность меняться, в верхней точке вентиляционной трубе устанавливают специальный аэродинамический механизм.

Турбодефлектор: эстетика и практичность – на высоте!

Турбодефлектор тоже не требует установки дополнительного оборудования или электрической энергии.

Давайте внимательнее рассмотрим, как именно работает такой кровельный элемент. Так, у него есть подвижная часть – крыльчатка. Она всегда будет двигаться только в одну сторону, независимо от того, откуда дует ветер. В трубе при этом будет образовываться вакуум, влияющий на захват воздуха. Благодаря движению только по одной оси в помещении не возникнет обратной тяги. Кроме того, из-за особой формы колпака в трубе исключены осадки или мусор.

Применяется турбодефлектор для вентиляционной трубы также для газовых котлов с электроподжигом. Сама турбина может вращаться как под действием ветра, или с подающим током. Но чаще всего все-таки встречается именно самораскручивающая турбина, для которой достаточно легкого дуновения ветерка.

А теперь о недостатках. Такое устройство стоит дороже, чем обычные модели.  На его цену в основном влияет используемый материал – оцинкованная ли сталь, присутствует ли полимерное покрытие. Также некоторые неблагоприятные условия способны привести к его остановке, будь то полный штиль или повышенная влажность в сочетании с отрицательной температурой. Конечно, производители над этим работают, и современные турбодефлекторы все меньше подвергаются обледенению.

Дефлектор Ханженкова

Эта необычная конструкция представляет собой тарелку-дождевик, которая выполняет функцию вытяжного зонта, погруженного на нужное расстояние внутрь окружной стенки.

Дефлекторы низкого давления

И, наконец, сегодня приобретают популярность дефлекторы низкого давления Vilpe, Alipai, которые до этого времени устанавливали преимущественно только на чердаки. А сегодня они неплохо справляются с задачей воздухообмена и на мансардных этажах.

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли. И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования. Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

  • Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
  • Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Ремень поворотного отражателя для комбайна John Deere от Abilene Machine

Abilene Machine предлагает широкий ассортимент запасных частей для сельскохозяйственного оборудования, в том числе детали, которые подходят для комбайнов и тракторов John Deere® и поддерживают их в наилучшем состоянии для уборки урожая. Одной из важнейших частей тракторов и комбайнов являются приводные ремни. Ремни, приводящие в действие гидравлические системы, системы охлаждения, системы очистки и системы обмолота, являются ключевым компонентом, который необходимо заменять через регулярные промежутки времени, чтобы избежать простоев, и вы хотите заменять их ремнями, которые соответствуют или превосходят качество производителей оригинального оборудования.

Наша линейка сменных сельскохозяйственных ремней Q Power® — это именно то, что вам нужно. Давайте рассмотрим особенности и преимущества, которые делают ремни Q Power® номером один на рынке запасных ремней для сельскохозяйственной техники.

Ремни

Q Power® производятся «в соответствии со спецификацией S211.6 Американского общества инженеров-агрономов и биологических инженеров (ASABE), специально разработанной для применения в сельском хозяйстве и обеспечивающей оптимальную посадку на приводы комбайнов». Что это значит для вас как для конечного пользователя? Это означает, что ремни Q Power® будут правильно подогнаны и будут работать в суровых условиях, при больших нагрузках и в течение долгих часов, которые идут рука об руку со временем сбора урожая. Последнее, что кто-либо может себе позволить во время сбора урожая, — это простои из-за поломки ремня. Ремни Q Power® предназначены для того, чтобы вы и ваше оборудование продолжали работать.

Так как же производятся эти ремни, что делает их такими прочными и долговечными? Он начинается с высокотехнологичной резиновой смеси, которая была разработана специально для стрессовых факторов сельскохозяйственного применения. Все это скрепляют плетеные шнуры из кевлара® или высокопрочных арамидных волокон, которые обеспечивают более высокую поперечную жесткость и устойчивость к высоким температурам, которые вы можете встретить в полевых условиях.Эти волокна, которые в пять раз прочнее стали по весу, обеспечивают превосходную устойчивость к ударным нагрузкам и предотвращают разрушение ремней при больших нагрузках.

Чтобы сделать ленту, которая будет соответствовать требованиям урожая, Q Power® контролирует три фактора когезионной адгезии при производстве своих лент: время, температура и натяжение. Эти три параметра контролируются, чтобы ремень работал так же усердно и долго, как и вы. Это означает, что независимо от того, какой урожай, от бобов до кукурузы, независимо от условий, грязных или сухих, Q Power® поможет вам работать.

Изготовленная и спроектированная с использованием высококачественных материалов, оптимальных производственных процессов и в соответствии со спецификациями ASABE, компания Abilene Machine стремится предоставить ремни Q Power®, самые лучшие сменные ремни для вашего сельскохозяйственного оборудования. Вы можете быть уверены, что получаете высококачественный ремень по конкурентоспособной цене, имеющийся в наличии, с гарантией на замену ремня для вашего комбайна или любого другого сельскохозяйственного оборудования. А когда дело доходит до сбора урожая, вы можете рассчитывать на Abilene Machine, чтобы ваше оборудование John Deere® оставалось в поле.Качество всегда на высоте!

Желтый поворотный отражатель для полива Rain Bird R-VAN1724, 17

О желтом поворотном отражателе для полива Rainbird R-VAN1724, радиус 17–24 футов

Вращающиеся форсунки обеспечивают непревзойденную гибкость конструкции и высокоэффективное распределение воды на расстоянии от 17 до 24 футов. Новейшее дополнение к линейке водосберегающих продуктов Rain Bird, вращающиеся форсунки помогают сократить количество отходов воды и упростить проектирование систем. Вращающаяся форсунка — это действительно замечательная инновация с низким уровнем осадков, очень равномерным распределением и увеличенным радиусом действия, и все это в форсунке, которая подходит к распылительной головке Rain Bird.Выбор правильной форсунки является одним из наиболее важных, но упускаемых из виду моментов при проектировании ирригационной системы. Выбрать правильную форсунку, будь то распылительная головка или ротор, легко, если вы потратите время на изучение таблиц форсунок в продуктах производителя или в онлайн-каталоге и выберите ту, которая лучше всего соответствует вашим потребностям; производители ирригационного оборудования приложили огромные усилия для разработки форсунок, подходящих практически для любого применения: для склонов и уплотненных почв выберите форсунку с меньшей нормой полива.Для ветреных районов выберите насадку с низкой траекторией выхода сопла. Чтобы добиться равномерного распределения воды без необходимости отделять разбрызгиватели частичного и полного круга, выберите набор форсунок с соответствующей нормой полива. Еще один способ обеспечить равномерный полив, если вы работаете с разбрызгивателями, — это выбрать форсунки с подрезанным соплом. Эти форсунки имеют второе, подрезанное отверстие для полива ближе к головке. Для гибкости с распыляющими головками выберите насадку с регулируемым или переменным сектором распыления.Поскольку форсунки предназначены для работы в широком диапазоне давлений, важно обеспечить правильное давление в основании форсунки. Слишком большое давление, как это часто бывает с распылительными головками, приведет к запотеванию. Запотевание приводит к уменьшению радиуса выброса, и вы можете столкнуться с неравномерным покрытием, а также с появлением влажных и сухих пятен. Чтобы исправить это, некоторые производители предлагают устройства, которые могут быть установлены на форсунке или встроены в спринклер, например, серия Rain Bird PRS. Если вы работаете в основном с роторами, имейте в виду, что слишком большое давление может привести к слишком быстрому вращению ротора. Поток сопла быстро движущегося ротора будет «конским хвостом» и вызовет резкое сокращение радиуса действия. Слишком слабое давление также приведет к уменьшению радиуса выброса и неравномерному распределению воды.

Project Shield — Rotary Resources


Ротари Дистрикт 5320 Проект защиты лица завершен, но проект продолжается.Fullerton Rotary взяла на себя текущий проект по созданию лицевых щитков для борьбы с вирусом Covid-19 и по оказанию поддержки нашим медицинским работникам.


Врачи скорой помощи, врачи, медсестры, официанты, больничный персонал всех видов.
Прямо сейчас им нужна наша помощь, чтобы оставаться в безопасности, так же, как нам нужна их помощь.
Пожалуйста. Помогите нам помочь им.
Нам всем станет легче дышать, когда мы вместе будем бороться с этой штукой.

Более 70 000 лицевых щитков были изготовлены и распространены клубами Ротари.

КУПИТЬ ЗАЩИТНЫЕ ЩИТЫ В СБОРЕ

Приобретите собранные лицевые щитки в компании Assured.

Если вы предпочитаете не ходить в здание или являетесь сторонней медицинской организацией, компания Assured может предоставить полностью собранные лицевые щитки без маркировки по цене 3,95 долл. США за штуку. партиями по 50 штук (197,50 долларов США за коробку плюс доставка в США примерно по 25 долларов США за коробку, отправленную FedEx). Они создаются сотрудниками PacMin и Assured, а также некоторыми добровольцами для снижения затрат, и не только ротарианцами.

РОТАЦИОННЫЕ КЛУБЫ/РАЙОНЫ, ЗДАНИЯ, ЗАЩИТЫ ДЛЯ ЛИЦА

Приобретайте комплекты лицевых щитков по себестоимости. Ограничено Ротари-клубами/районами.

У нас было множество запросов о том, как воспроизвести этот чрезвычайно успешный проект. Ротари-клубы/районы в Калифорнии, Аризоне и Юте в настоящее время меняют жизнь своих сообществ, повторяя проект.

Компания

Assured, принадлежащая ротарианцам, была назначена поставщиком/дистрибьютором компонентов лицевых щитков.Комплекты компонентов могут быть приобретены Ротари-клубами и районами по 500 лицевых щитков.

Каждый комплект содержит следующее:

  • 500 вырубные лицевые щитки
  • 2 рулона 1/2″ эластичной ткани для ободков (каждый рулон содержит резинку для 250 щитков)
  • 500 штук из вспененного материала 1″ x 1″ x 8″ с самоклеющейся лентой
  • Белые тонкие листы упаковочного пенопласта (для размещения между слоями готовых экранов)
  • Главный шаблон.

Стоимость 1250 долларов США за комплект (2,50 доллара США за экран) плюс доставка через FedEx Ground.

РОТАРИ-КЛУБЫ/РАЙОНЫ ЗА ПРЕДЕЛАМИ СОЕДИНЕННЫХ ШТАТОВ

Материалы и инструкции по лицевым щиткам можно загрузить ниже, чтобы Ротари-клубы и округа за пределами США могли найти и изготовить свои собственные лицевые щитки.

ЗАПРОС

По вопросам/запросам обращайтесь к PDG Рэю Сэнфорду – [email protected]

ЗАКАЗЫ

Чтобы заказать , свяжитесь с генеральным директором Assured Сьюзан Оувелин – [email protected]ком

ОПЛАТА

Пожалуйста, сделайте чеки на Фонд Фуллертона Ротари и отметьте в строке служебной записки «Project Shield» .

ОТПРАВИТЬ ПО КОМУ:

Гарантированный
Кому: Project Shield
2941 E. Miraloma, Suite #3
Anaheim, Ca 92806

ОБРАТИТЕ ВНИМАНИЕ: Компоненты и расходные материалы лицевых щитков зависят от наличия.
Из-за динамического характера кризиса доступность и/или время доставки могут измениться в любое время.
ДОСТАВКА: Стоимость доставки не включена. Доставка через FedEx Ground. Забрать можно прямо из PacMin в Фуллертоне.

ИНСТРУКЦИЯ ПО СБОРКЕ

СОЗДАНИЕ ШАБЛОНА

Шаблоны легко создавать. Вот шаги:

  1. Поместите экран на плотную бумагу закругленными углами к себе, оставив несколько дюймов между дном и краем бумаги.
  2. Малярной лентой обведите левый, верхний и правый края.Нет необходимости в нижней части.
  3. Поместите 8-дюймовую полосу (мы используем синюю ленту) по центру верхнего края, оставив зазор 1/2 дюйма между лентой и контуром вверху.

Мы пришли к выводу, что проще, если одному человеку резать резинку для всех, чем каждому самому. Вы можете сделать шаблон для этой задачи с помощью одного куска ленты длиной 17 дюймов (при необходимости отрегулируйте длину)

СБОРОЧНЫЕ МЕСТА

На каждой сборочной площадке для строительства необходимо предоставить следующее:

  • Дополнительные шаблоны для сборочных станций (построены на основе основного шаблона)
  • Наклейки/этикетки для нанесения на переднюю часть (рекомендуется Avery 5161/8161)
  • Степлеры, скобы, съемник степлера
  • Плотная бумага для шаблонов – прибл.24″ x 36″
  • Малярная/малярная лента (шириной 1″) для создания шаблонов (желтая: 3M 301+24, синяя: скотч малярный 2090-24EVP)
  • Черная лента Gorilla для закрытия скоб с кусочками 1/2″ x 1/2″.
  • Лента для упаковки коробок (повторно используйте коробки из комплекта для упаковки готовых экранов)

Рекомендуемые предметы безопасности волонтеров:

  • Распечатанный лист регистрации и отказ от прав (рекомендуется)
  • Перчатки (дополнительно)
  • Маски (хирургические или N95)
  • Бесконтактный инфракрасный термометр для наблюдения за добровольцами (рекомендуется)
  • Гигиенические салфетки или гигиенический спрей
  • Вода и закуски для волонтеров

ЗАГРУЗКИ

Инструкции по защите проекта

Список материалов лицевого щитка

Этикетки для лицевых щитков_Rotary

Project Rotary Shield ОСВОБОЖДЕНИЕ ОТ ОТВЕТСТВЕННОСТИ-2020

Флаер по предотвращению Corvid-19 – CDC

Дезинфекция вашего дома — CDC

Патент США на поворотный отражатель вязкого демпфирующего потока с внутренними спиральными демпфирующими ребрами.

Патент (Патент № 11,179,738, выдан 23 ноября 2021 г.) ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННУЮ ЗАЯВКУ

Настоящая заявка испрашивает преимущества и приоритет U.S. Предварительная заявка на патент Сер. № 61/468,810, озаглавленный «Вращающийся отражатель вязкого демпфированного потока с внутренними спиральными демпфирующими ребрами», поданный 29 марта 2011 г., полное содержание которого настоящим включено в настоящий документ посредством ссылки.

УРОВЕНЬ ТЕХНИКИ

Область раскрытия информации

Настоящее изобретение относится к ротационному спринклеру, включающему отражатель с вязким демпфированием, который включает в себя внутренние наклонные спиральные демпфирующие ребра.

Родственная техника

Совместно ожидается U.С. заявка на патент Сер. Заявка № 12/348,864, поданная 5 января 2009 г. и озаглавленная «ARC AND RANGE OF COVERAGE ADJUSTABLE STREAM ROTOR SPRINKLER» и опубликованная в качестве публикации патента США № 2009/0173803 9 июля 2009 г. , дает хорошее объяснение узлов дефлектора с вязким демпфированием и настоящим включена. посредством ссылки здесь во всей своей полноте.

Как правило, элементы вязкостного демпфирования или регулирования скорости используются для ограничения скорости вращения распределителя или дефлектора в ротационном спринклере. В таких элементах демпфирования или регулирования скорости может возникнуть проблема, если вода или воздух попадут в вязкостную камеру элемента регулирования скорости.Вода и/или воздух могут повлиять на вязкость жидкости в камере, что может снизить эффективность регулирования скорости.

Соответственно, было бы выгодно создать распределитель для ротационного спринклера, который позволяет избежать этих и других проблем.

РЕЗЮМЕ

Настоящее раскрытие раскрывает ребро или ребра, отформованные на нижней поверхности верхнего опорного элемента камеры вязкостного демпфирования, которая взаимодействует с вращающейся неподвижной частью внутри вращающегося распределителя потока. Ребро (ребра) может быть отформовано на внутренней поверхности дна камеры для сопряжения с неподвижным при вращении вязким демпфирующим элементом. Спиралевидные и наклонные ребра в предпочтительной конфигурации взаимодействуют с вязкой жидкостью, которая заполняет большую часть зазора между неподвижной и вращающейся частями в камере, перекачивая жидкость к центру вращения. Это создает давление вязкой жидкости на переднюю кромку этих ребер, закрученных внутрь по спирали. В результате любая вода или воздух в камере перемещаются к задним кромкам этих ребер низкого давления, а затем перемещаются к внешней окружности камеры и вверх по боковым стенкам камеры, таким образом очищая воздух и любую воду в сторону. верхней части демпфирующей камеры.

Спринклер с вязким демпфированием в соответствии с вариантом осуществления настоящей заявки включает спиральные ребра с наклоном внутрь на подвижных поверхностях полости вязкого демпфирования для взаимодействия с внутренними поверхностями неподвижных элементов для нагнетания воздуха или воды наружу и в верхнюю часть полости вне областей демпфирующего пограничного слоя.

В одном из вариантов осуществления небольшой отражатель может быть установлен на опорном валу вращения непосредственно под вращающимся соединением распределителя вращающегося потока для защиты вращающегося соединения от попадания воды в его внутреннюю вязкую полость.

Распределитель роторного спринклера в соответствии с вариантом осуществления настоящей заявки включает в себя элемент корпуса, включающий множество криволинейных канавок, выполненных на его нижней поверхности для передачи крутящего момента на распределитель при протекании воды через канавки, вал, расположенный вдоль центральную ось распределителя, проходящую через распределитель таким образом, что распределитель может вращаться на валу, камеру вязкости, образованную в корпусе и включающую в себя вязкий материал, статор, прикрепленный к валу и расположенный в камере вязкости, и подшипник, установленный на верхней поверхности корпуса, предназначенный для соединения распределителя с валом с возможностью вращения и формирования верхней части вязкостной камеры, так что распределитель вращается на валу. Подшипник содержит по меньшей мере одно ребро, образованное на его нижней поверхности и проходящее к статору, при этом ребро имеет спиралевидную форму и наклонено внутрь к валу.

Узел спринклерной головки в соответствии с вариантом осуществления настоящей заявки включает в себя корпус форсунки, включающий впускное отверстие для воды под давлением и выпускное отверстие после впускного отверстия, а также вращающийся отражатель, установленный на центральном валу, проходящем через корпус форсунки и приводимый в действие для отклонить поток воды из сопла в сборе.Дефлектор включает в себя элемент корпуса, включающий множество криволинейных канавок, выполненных на его нижней поверхности для передачи крутящего момента на распределитель, когда вода течет через канавки и направляется из узла сопла, так что отражатель вращается на центральном валу, вязкая камера, сформированная в элементе корпуса и содержащая вязкий материал, статор, закрепленный на центральном валу и расположенный в камере вязкости, и подшипник, предусмотренный на верхней поверхности элемента корпуса и выполненный с возможностью соединения распределителя с центральным валом с возможностью вращения, и для формирования верхней части вязкостной камеры. Подшипник содержит по меньшей мере одно ребро, образованное на его нижней поверхности и проходящее к статору, при этом ребро имеет спиралевидную форму и наклонено внутрь к валу.

Распределитель роторного спринклера в соответствии с вариантом осуществления настоящей заявки включает элемент корпуса, включающий множество криволинейных канавок, выполненных на его нижней поверхности для передачи крутящего момента на распределитель при протекании воды через канавки, вал, расположенный вдоль центральную ось распределителя, проходящую через распределитель таким образом, что распределитель может вращаться на валу, камеру вязкости, образованную в корпусе и включающую в себя вязкий материал, статор, прикрепленный к валу и расположенный в камере вязкости; и подшипник, установленный на верхней поверхности элемента корпуса, сконфигурированный для соединения распределителя с валом с возможностью вращения и формирования верхней части вязкостной камеры, так что распределитель вращается на валу. Статор содержит по меньшей мере одно ребро, образованное на его верхней поверхности и проходящее к подшипнику, причем ребро имеет спиралевидную форму и наклонено внутрь к валу.

Другие особенности и преимущества настоящего раскрытия станут очевидными из следующего описания изобретения со ссылками на прилагаемые чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой поперечное сечение выдвижного узла сопла дефлектора вращающегося потока, который приводится во вращение выходящими потоками с внутренней вязкой демпфирующей жидкостью и полостью статора во вращающемся распределителе.

РИС. 2 представляет собой увеличенный вид верхней части узла поворотного сопла с выдвинутым из корпуса вращающимся распределителем потока.

РИС. 3 показан вид сбоку верхнего опорного элемента узла сопла дефлектора вращающегося потока по фиг. 1.

РИС. 4 показан вид снизу на верхний опорный элемент узла сопла дефлектора вращающегося потока, показанного на фиг. 1.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ВОПЛОЩЕНИЯ

РИС. 1 представляет собой поперечное сечение выдвижного корпуса 20 узла сопла дефлектора вращающегося потока, который приводится во вращение выходящими потоками воды.Распределитель вращающегося потока 1 установлен в корпусе 20 . Распределитель включает в себя вязкостную демпфирующую камеру 12 , которая обеспечивает регулирование скорости для предотвращения чрезмерного вращения распределителя во время использования.

На РИС. 2 детали узла 20 и распределителя 1 показаны более четко. Распределитель вращающегося потока 1 расположен вдоль центральной оси корпуса узла форсунки 20 .Распределитель вращающегося потока 1 показан на ФИГ. 2 выскочил из корпуса узла форсунки 20 . Нижний корпус 2 распределителя 1 имеет канавки 30 для сбора потока на его внешней нижней поверхности с нерадиусными компонентами, которые заставляют выходящий поток передавать крутящий момент вращения распределителю 1 , приводя его во вращение. Скорость вращения ограничена вязкостным демпфированием в камере вязкостного демпфирования 12 распределителя.

В частности, внутренний элемент статора 3 запрессован в центральный вал 4 . Верхний опорный элемент 5 запрессован в отверстие 8 распределителя 1 для соединения с возможностью вращения с вращающимся распределителем 1 . Между наклонным спиральным ребром 10 на нижней поверхности верхнего опорного элемента 5 и неподвижным демпфирующим статором 3 предусмотрен небольшой рабочий зазор.

Открытый объем между валом 4 с запрессованным демпфирующим статором 3 и верхней опорой 5 в отверстии 8 поворотного распределителя 1 в полости 12 поворотного распределителя 1 заполнен вязкой смазкой или другой вязкой жидкостью. Поскольку распределитель 1 вращается с опорным элементом 5 под действием выходящих потоков воды, скорость его вращения ограничивается небольшим зазором между статором 3 и наклонными спиральными ребрами 10 .Наклонные спиральные ребра 10 вызывают сдвиг вязкой жидкости, а внутренний спиральный наклон ребер 10 также вызывает перекачивание жидкости к центру. Это увеличивает давление жидкости в центре, которое выталкивает любую воду или воздух, которые могли попасть в полость вязкого демпфирования 12 , к внешней окружности демпфирующей полости и вдоль задней кромки низкого давления спиральных ребер 10 . Затем воздух и вода перемещаются по наклонным вверх стенкам внутренней полости до верха полости 12 .Таким образом, ребра 10 способствуют вязкому торможению и гарантируют, что вязкость жидкости остается более или менее постоянной, обеспечивая отделение воды и воздуха в полости от вязкой жидкости.

В одном из вариантов осуществления небольшой отражатель 15 может быть установлен на неподвижном валу 4 непосредственно перед вращающимся соединением между вращающимся распределителем 1 и неподвижным валом 4 для обеспечения дополнительной защиты от проникновения воды. загоняется в полость вязкостного демпфирования 12 .

РИС. 3 показан вид сбоку опорного элемента 5 , на котором более отчетливо виден внутренний наклон спиральных ребер 10 . ИНЖИР. 4 показан вид снизу опорного элемента 5 , на котором более четко показана спиральная форма спиральных ребер 10 .

В то время как наклонное спиральное ребро 10 предпочтительно расположено на нижней поверхности несущего элемента 5 , в качестве альтернативы ребро может быть расположено на верхней поверхности статора 3 и проходить вверх к подшипнику . В остальном конструкция ребра 10 практически такая же, как описано выше. То есть ребра 10 имеют спиралевидную форму и наклонены или наклонены к валу 4 . В этом варианте осуществления, при желании, на верхней поверхности статора 3 может быть предусмотрено множество ребер 10 .

Хотя настоящее изобретение было описано в отношении его конкретных вариантов осуществления, специалистам в данной области техники станут очевидны многие другие варианты, модификации и другие применения.

Правильно используйте роторный разбрасыватель

Клинт Вальц
Университет Джорджии

Том XXVIII
Номер 1
Страница 23

Два основных типа оборудования, используемых для нанесения гранулированного удобрения или пестициды для газонов применяются капельные и роторные разбрасыватели. Роторные разбрасыватели обычно предпочитают для покрытия больших площадей.

Более новые модели роторных разбрасывателей имеют дефлекторный щиток для улучшенная окантовка вокруг декоративных клумб или твердых непроницаемых поверхностей. Однако, вам, возможно, придется отрегулировать отверстия портов, чтобы компенсировать изменение распределение. Так что проверьте калибровка перед использованием дефлекторных щитков.

На норму внесения и характер распределения влияет разбрасыватель дизайн, продукт (особенно вес и плотность), условия окружающей среды (ветер, температура и влажность) и оператора (скорость).

Каждый материал будет иметь свое «эффективное» распределение образец, так откалибровать разбрасыватель для каждого наносимого продукта. Как и все разбрасыватели и опрыскиватели, постоянная калибровка необходима для обеспечения правильного распространение и доставка показатель. Обратитесь к руководству пользователя для правильной калибровки и Обслуживание.

Используйте правильно

Для правильного использования роторных разбрасывателей:

  • Выберите разбрасыватель, который легко заполнять и чистить, чтобы свести к минимуму разливы.Сделать убедитесь, что порты (нижние отверстия, через которые падает материал) закрыты до заполнение разбрасывателя. И используйте покрытие, особенно в неровных местность.
  • Откалибруйте и узнайте «эффективную» ширину захвата для каждого применяемый материал. Это позволит определить правильное перекрытие. По возможности используйте флаги или другие маркеры для отслеживания эффективной ширины захвата.
  • Идти с постоянной скоростью — обычно это 3 мили в час. рекомендуемые.
  • Сохраните крыльчатку (часть, которая «подбрасывает» материал) уровень и параллели на землю. Слишком большой наклон разбрасывателя может привести к неравномерное распространение.
  • Используйте материалы, двигаясь вперед. Начать ходить раньше открытие ворот разбрасывателя и закройте ворота перед остановкой. А также избегать резких поворотов которые делают приложение неравномерным. Выключить разбрасыватель перед поворотом.
  • Чтобы избежать пропусков и полос, разделите ставку и применяйте в два направления перпендикулярны друг другу.Сделайте круг по периметру, а затем заполнить интерьер площади.
  • Избегайте применения удобрений или пестицидов на нецелевых участках (подъезды, дороги, водоемы). Сдуйте или сметите материал с твердых, непроницаемые поверхности в газон.
  • После использования высыпьте неиспользованный материал в исходный контейнер и мойка тщательно разбрасыватель в зоне, где промывочная вода не могу попасть в ливневая канализация.
  • Смажьте все движущиеся части разбрасывателя консистентной смазкой и маслом в соответствии с рекомендациями производитель. Проверяйте и поддерживайте надлежащее давление в шинах.

Клинт Вальц — специалист по совместному расширению газонов в Колледже сельскохозяйственных наук и наук об окружающей среде Университета Джорджии.

%PDF-1.4 % 668 0 объект > эндообъект внешняя ссылка 668 348 0000000016 00000 н 0000008167 00000 н 0000008233 00000 н 0000012495 00000 н 0000012545 00000 н 0000012595 00000 н 0000012645 00000 н 0000012695 00000 н 0000012745 00000 н 0000012795 00000 н 0000012846 00000 н 0000012896 00000 н 0000012946 00000 н 0000012997 00000 н 0000013048 00000 н 0000013099 00000 н 0000013176 00000 н 0000013227 00000 н 0000013277 00000 н 0000013327 00000 н 0000013378 00000 н 0000013428 00000 н 0000013478 00000 н 0000013528 00000 н 0000013642 00000 н 0000013754 00000 н 0000014107 00000 н 0000014494 00000 н 0000015010 00000 н 0000015410 00000 н 0000015820 00000 н 0000016180 00000 н 0000016535 00000 н 0000016586 00000 н 0000016636 00000 н 0000016686 00000 н 0000016736 00000 н 0000016786 00000 н 0000016836 00000 н 0000016886 00000 н 0000016936 00000 н 0000016987 00000 н 0000017037 00000 н 0000017087 00000 н 0000017137 00000 н 0000017188 00000 н 0000017238 00000 н 0000017288 00000 н 0000017339 00000 н 0000022198 00000 н 0000027198 00000 н 0000027556 ​​00000 н 0000027655 00000 н 0000028112 00000 н 0000028523 00000 н 0000028971 00000 н 0000029193 00000 н 0000029520 00000 н 0000035081 00000 н 0000040945 00000 н 0000047984 00000 н 0000054681 00000 н 0000055250 00000 н 0000055561 00000 н 0000055588 00000 н 0000055774 00000 н 0000056193 00000 н 0000056335 00000 н 0000062464 00000 н 0000069854 00000 н 0000072460 00000 н 0000072895 00000 н 0000075043 00000 н 0000075319 00000 н 0000078079 00000 н 0000082864 00000 н 0000082967 00000 н 0000087363 00000 н 0000087433 00000 н 0000088254 00000 н 0000091344 00000 н 0000093350 00000 н 0000094299 00000 н 0000094727 00000 н 0000095078 00000 н 0000095421 00000 н 0000095752 00000 н 0000096156 00000 н 0000096487 00000 н 0000096822 00000 н 0000097583 00000 н 0000097926 00000 н 0000098265 00000 н 0000099144 00000 н 0000099483 00000 н 0000099908 00000 н 0000100633 00000 н 0000101060 00000 н 0000101423 00000 н 0000101770 00000 н 0000102105 00000 н 0000102517 00000 н 0000102852 00000 н 0000103191 00000 н 0000103939 00000 н 0000104286 00000 н 0000104633 00000 н 0000105353 00000 н 0000106050 00000 н 0000107013 00000 н 0000107269 00000 н 0000107352 00000 н 0000107407 00000 н 0000108395 00000 н 0000108738 00000 н 0000109153 00000 н 0000109884 00000 н 0000110223 00000 н 0000110570 00000 н 0000110991 00000 н 0000112359 00000 н 0000112668 00000 н 0000113096 00000 н 0000113523 00000 н 0000113639 00000 н 0000113837 00000 н 0000114037 00000 н 0000114504 00000 н 0000114971 00000 н 0000115090 00000 н 0000115287 00000 н 0000115754 00000 н 0000115851 00000 н 0000116048 00000 н 0000116247 00000 н 0000116444 00000 н 0000116644 00000 н 0000117111 00000 н 0000117230 00000 н 0000117429 00000 н 0000117628 00000 н 0000117828 00000 н 0000118028 00000 н 0000118228 00000 н 0000118429 00000 н 0000118535 00000 н 0000118641 00000 н 0000118757 00000 н 0000118903 00000 н 0000121252 00000 н 0000124698 00000 н 0000125075 00000 н 0000125455 00000 н 0000126499 00000 н 0000127746 00000 н 0000128767 00000 н 0000129150 00000 н 0000130183 00000 н 0000131433 00000 н 0000132452 00000 н 0000132836 00000 н 0000133862 00000 н 0000134863 00000 н 0000136115 00000 н 0000137124 00000 н 0000137548 00000 н 0000138651 00000 н 0000139483 00000 н 0000140584 00000 н 0000140959 00000 н 0000142065 00000 н 0000143327 00000 н 0000144334 00000 н 0000145606 00000 н 0000145986 00000 н 0000146995 00000 н 0000148263 00000 н 0000149267 00000 н 0000149654 00000 н 0000150652 00000 н 0000151921 00000 н 0000152926 00000 н 0000153359 00000 н 0000154365 00000 н 0000155374 00000 н 0000156642 00000 н 0000157651 00000 н 0000158042 00000 н 0000159069 00000 н 0000160331 00000 н 0000161337 00000 н 0000161715 00000 н 0000162726 00000 н 0000163984 00000 н 0000164362 00000 н 0000164745 00000 н 0000165846 00000 н 0000167105 00000 н 0000168231 00000 н 0000168598 00000 н 0000169691 00000 н 0000170717 00000 н 0000171969 00000 н 0000173091 00000 н 0000173490 00000 н 0000174612 00000 н 0000175658 00000 н 0000176920 00000 н 0000178022 00000 н 0000178390 00000 н 0000179494 00000 н 0000180747 00000 н 0000181852 00000 н 0000182214 00000 н 0000183318 00000 н 0000184575 00000 н 0000185700 00000 н 0000186958 00000 н 0000187323 00000 н 0000188324 00000 н 0000189199 00000 н 0000189569 00000 н 0000190575 00000 н 0000191836 00000 н 0000192851 00000 н 0000193219 00000 н 0000194240 00000 н 0000196478 00000 н 0000210897 00000 н 0000212276 00000 н 0000213257 00000 н 0000214372 00000 н 0000214623 00000 н 0000215636 00000 н 0000216737 00000 н 0000216988 00000 н 0000218002 00000 н 0000218388 00000 н 0000219495 00000 н 0000220505 00000 н 0000221607 00000 н 0000222620 00000 н 0000223729 00000 н 0000224825 00000 н 0000225858 00000 н 0000226946 00000 н 0000227197 00000 н 0000228235 00000 н 0000229313 00000 н 0000229564 00000 н 0000230678 00000 н 0000230929 00000 н 0000232045 00000 н 0000233024 00000 н 0000233275 00000 н 0000234384 00000 н 0000235399 00000 н 0000235650 00000 н 0000236664 00000 н 0000237929 00000 н 0000239030 00000 н 0000240125 00000 н 0000240376 00000 н 0000241478 00000 н 0000242571 00000 н 0000243647 00000 н 0000243898 00000 н 0000244922 00000 н 0000246025 00000 н 0000247122 00000 н 0000247373 00000 н 0000248463 00000 н 0000249557 00000 н 0000249945 00000 н 0000251067 00000 н 0000251802 00000 н 0000256735 00000 н 0000261933 00000 н 0000265161 00000 н 0000276477 00000 н 0000282730 00000 н 0000283995 00000 н 0000285005 00000 н 0000285421 00000 н 0000286260 00000 н 0000287360 00000 н 0000288412 00000 н 0000288789 00000 н 00002 00000 н 0000291071 00000 н 0000291454 00000 н 0000292469 00000 н 0000293737 00000 н 0000294128 00000 н 0000295142 00000 н 0000296399 00000 н 0000297675 00000 н 0000298680 00000 н 0000299113 00000 н 0000300130 00000 н 0000301400 00000 н 0000302408 00000 н 0000302797 00000 н 0000304072 00000 н 0000305076 00000 н 0000306076 00000 н 0000306455 00000 н 0000307718 00000 н 0000308097 00000 н 0000309357 00000 н 0000310479 00000 н 0000310846 00000 н 0000311877 00000 н 0000312972 00000 н 0000314242 00000 н 0000315363 00000 н 0000315761 00000 н 0000316882 00000 н 0000318142 00000 н 0000319243 00000 н 0000319611 00000 н 0000320869 00000 н 0000321970 00000 н 0000322396 00000 н 0000322759 00000 н 0000324024 00000 н 0000325145 00000 н 0000325510 00000 н 0000326514 00000 н 0000327395 00000 н 0000327768 00000 н 0000329043 00000 н 0000330061 00000 н 0000331330 00000 н 0000332347 00000 н 0000332713 00000 н 0000339541 00000 н 0000340586 00000 н 0000341687 00000 н 0000342932 00000 н 0000343938 00000 н 0000345032 00000 н 0000345456 00000 н 0000346717 00000 н 0000347817 00000 н 0000348192 00000 н 0000349453 00000 н 0000007256 00000 н трейлер ]/предыдущая 1426082>> startxref 0 %%EOF 1015 0 объект >поток hb«g`hi €

Carlson Engineering | Ротационно-шнековый отклонитель

Для относительно простых применений только с 1 вибрационной чашей или ступенчатым питателем, но либо с 2 одношпиндельными приводными головками, либо с 1 многошпиндельной приводной головкой.

Для ситуаций, когда используется только 1 механизм подачи, но есть либо 2 приводные головки, либо 1 многошпиндельная приводная головка, приводящая в движение 2 отдельных крепежа или типа крепежа. Вращающийся отклоняющий элемент изменяет давление воздуха, подающего удар, эффективно направляя крепежные детали на правильный шпиндель завинчивания с помощью плавного вращательного действия.

Для относительно простых применений только с 1 вибростендом или ступенчатым питателем, но либо с 3 одношпиндельными приводными головками, либо с 1 многошпиндельной приводной головкой.

Для ситуаций, когда используется только 1 механизм подачи, но есть либо 3 приводные головки, либо 1 многошпиндельная приводная головка, приводящая в движение 3 отдельных крепежа или типа крепежа. Вращающийся отклоняющий элемент изменяет давление воздуха, подающего удар, эффективно направляя крепежные детали на правильный шпиндель завинчивания с помощью плавного вращательного действия.

Для относительно простых применений только с 1 вибростендом или ступенчатым питателем, но либо с 4 одношпиндельными приводными головками, либо с любой комбинацией многошпиндельных приводных головок, всего до 4 шпинделей.

Для ситуаций, когда используется только 1 механизм подачи, но есть либо 4 приводные головки, либо 1 многошпиндельная приводная головка, приводящая в движение четыре отдельных крепежа или типа крепежа. Вращающийся отклоняющий элемент изменяет давление воздуха, подающего удар, эффективно направляя крепежные детали на правильный шпиндель завинчивания с помощью плавного вращательного действия.

Для применений, требующих либо 2 вибрационных чаш, либо ступенчатых питателей, либо 1 питателя с двойным сливом на 1 винтовой шпиндель:

Для ситуаций, когда используются либо 2 питателя, либо только 1 питатель с двойным сливом и только 1 приводная головка или шпиндель отвертки.Вращающийся отклоняющий элемент изменяет давление воздуха, подающего удар, эффективно направляя крепежные детали на правильный шпиндель завинчивания с помощью плавного вращательного действия.

Для приложений, требующих 3 вибрационных чаш или ступенчатых питателей на 1 винтовой шпиндель:

Для ситуаций, когда используется до 3 отдельных питателей, но только 1 приводная головка/шпиндель. Вращающийся отклоняющий элемент изменяет давление воздуха, подающего удар, эффективно направляя крепежные детали на правильный шпиндель завинчивания с помощью плавного вращательного действия.

Для применений, требующих либо 4 отдельных вибростендов, либо ступенчатых питателей, либо 2 питателей с двойным сливом на 1 винтовой шпиндель:

Для ситуаций, когда имеется либо 4 отдельных питателя, либо 2 питателя с двойным сливом и только 1 приводная головка/шпиндель. Вращающийся отклоняющий элемент изменяет давление воздуха, подающего удар, эффективно направляя крепежные детали на правильный шпиндель завинчивания с помощью плавного вращательного действия.

Для комплексного применения либо с 2 отдельными вибростендами, либо со ступенчатыми питателями, либо с 1 питателем с двойным сбросом и либо с 4 отдельными одношпиндельными приводными головками, либо с любой комбинацией многошпиндельных приводных головок, всего до 4 шпинделей.

Для особо сложных операций завинчивания, когда имеется либо 2 отдельных механизма подачи, либо 1 механизм подачи с двойным спуском, выдувающий крепежные детали либо к 4 отдельным приводным головкам с одним шпинделем, либо к любой комбинации многошпиндельных приводных головок, в общей сложности до 4 шпинделей.
