Ручная дрель. Виды и устройство. Применение и особенности

Ручная дрель – инструмент для сверления, вращение оснастки которого выполняется за счет привода от мускульной силы человека. Является полностью автономной и практически бесшумной, за счет чего превосходит электрические, аккумуляторные и пневматические аналоги, хотя и уступает им в плане производительности, скорости и удобства.

Дрель ручного типа появилась задолго до электрической, аккумуляторной и пневматической. Ее предшественником был коловорот. Данный инструмент работает за счет вращения колена на его оси. В силу этого одно движение рукой соответствует одному обороту сверла. Дрель в сравнение с ним является более развитым и сложным механизмом. В нем за один полный оборот руки оснастка оборачивается несколько раз.

В классическом исполнении инструмент состоит из следующих основных частей:

• Корпуса.
• Ведомой и ведущей шестерни.
• Боковой и верхней неподвижной ручки.
• Патрона.
• Шпинделя.

Вверху на корпусе дрели закрепляется неподвижная упорная рукоять. Сбоку него на подвижной оси фиксируется большая ведущая шестерня, связанная с подвижной ручкой. При вращении последней оборачивается шестерня.

С большой ведомой сцепляется малая ведущая шестерня. К ней крепится шпиндель, на конце которого устанавливается патрон. Компоновка шестерен работает как редуктор. Один оборот большой ведущей сопровождается несколькими малой ведомой. Это и является причиной более высокой производительности ручной дрели в сравнении с коловоротом.

Преимущества инструмента

Ручные дрели в большинстве случаев воспринимаются как давно устаревший инструмент, однако они все еще используются. Причиной этого выступает ряд достоинств:

• Высокая надежность.
• Умеренная производительность.
• Полная автономность.
• Низкий уровень шума.
• Практически полное отсутствие необходимости обслуживания.
• Медленный износ оснастки.

Упрощенные механизмы ручной дрели практически не содержат деталей, которые могут сломаться. В связи с этим инструмент служит очень долго. Если он эксплуатируется в нормальной влажности и некрупной оснасткой, то действительно может передаваться из поколения в поколение. Ломается чаще всего только патрон, который можно заменить.

Так как привод дрели осуществляется за счет вращательных движений, то по сути работать инструментом можно абсолютно в любом месте, даже там где нет электроснабжения. С ее помощью возможно просверлить отверстие буквально под водой. Конечно, после такого инструмент нужно высушить и повторно смазать.

Шум от работы дрели минимальный. Ее использование сопровождается еле слышным трением шестерен, а также шпинделя во втулке или подшипнике. Ручная дрель может использоваться в домашней мастерской в квартире, не рискуя нарушить покой соседей.

Обслуживание ручной дрели сопровождается только периодической смазкой трущихся деталей. Причем качество смазочных материалов особого значения не имеет. Инструмент неприхотлив в этом плане. Достаточно просто не допускать его коррозию.

За счет медленного вращения, на ручной дрели не происходит быстрое затупление сверл. В ней они дольше остаются острыми, к тому же гораздо реже ломаются. Вручную создается меньший крутящий момент, чем в электрической дрели, поэтому при застревании сверла его слом случается реже.

Недостатки инструмента

Сравнительно низкая востребованность ручной дрели в сравнении с электрической вызвана существенными ее недостатками:

• Низкая скорость сверления.
• Физическая сложность использования.

Если электроинструмент просверливает отверстие за секунды, то обычная ручная дрель делает это за минуты. Ее можно использовать для решения разовых задач, но она точно не подойдет для профессионального использования. Ручной дрелью вполне реально просверлить дерево, пластик, тонкий листовой металл, кирпич. Толстые же стальные детали сверлить с ее помощью долго и сложно. Хотя сделать оборот ручкой дрели достаточно легко, но после пары сотен вращений это превращается в тяжелый труд. С непривычки после ее использования может болеть рука и грудная клетка, так как задействуются малоактивные в повседневной жизни мышцы.

Виды ручных дрелей

Хотя ручные дрели и не имеют большого распространения, но они все еще используются, а поэтому производятся и продаются. В магазинах можно подобрать инструмент довольно разного плана, как совсем примитивный, так и технически сложный.

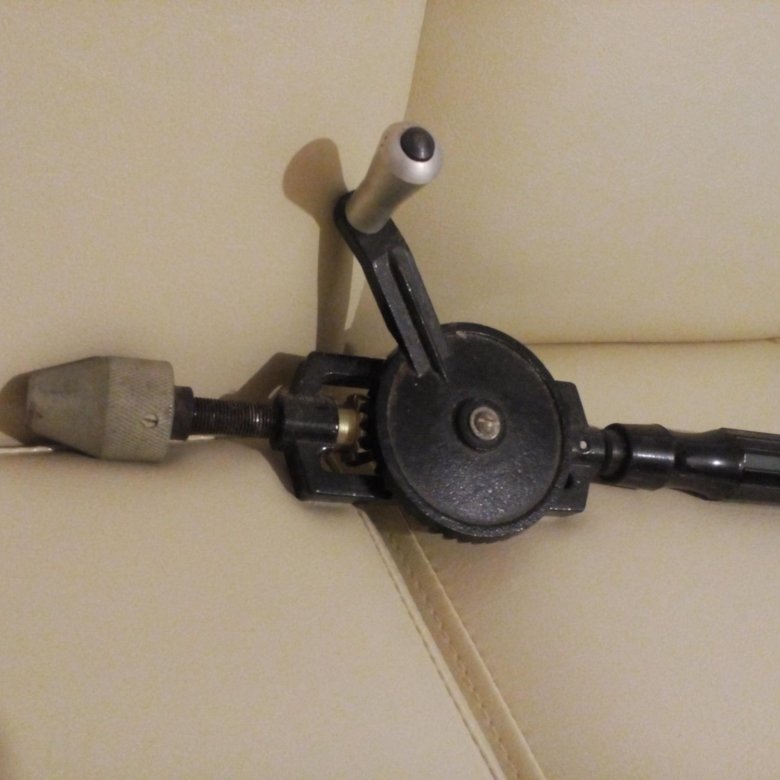

Обычная дрель с открытым механизмом

Это классическая облегченная односкоростная ручная дрель. У нее шестерни являются открытыми. В связи с этим при работе инструментом желательно не носить свободную одежду, так как она может попасть между них и испортится.

Так как механизм устройств открыт, то он не защищен от грязи и пыли. Инструмент лучше использовать в нормальных условиях, стараться исключить попадание на него воды, масла и т. д. Это наиболее бюджетный вариант ручной дрели с шестернями. Она отлично подойдет для сверления дерева. Ее часто используют плотники и столяры как запасной аварийный инструмент, на случай отключения электроэнергии.

У большинства дрелей этого типа упорная ручка является разборной. Если ее раскрутить, то можно открыть пенал для хранения сверл. Таким образом, они всегда находятся под рукой и не теряются.

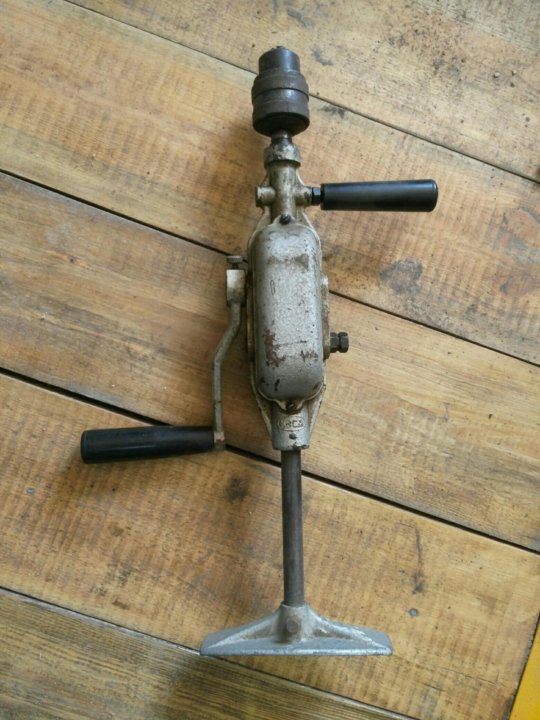

Закрытая дрель с переставной рукояткой

Это более совершенная ручная дрель. Ее механизм закрыт защитным кожухом. Она работает в более скоростном режиме. В ней используется не только ведомая и ведущая, но и промежуточные шестерни. В конструкции предусмотрено 2 вала, между которыми можно переставлять ручку. На одном из них скорость вращения шпинделя с патроном медленная, а на второй – ускоренная.

Ручная дрель этого типа более тихая. Ее можно использовать для работы с деревом, но она также подходит для сверления металла. Это более тяжелый инструмент, который может пригодиться как для сверления, так и закручивания шурупов.

Дрели этого типа имеют плечевой упор. За счет него на инструмент можно надавить весом тела. Увеличение давления ускоряет сверление, так как сверло лучше вгрызается в поверхность. При этом важно не перестараться с прижимом, чтобы не сломать сверло.

Мини ручные дрели

Для моделирования применяются миниатюрные ручные дрели. Они представляют собой только ручку с патроном. Такой инструмент не имеет вспомогательного механизма. Чтобы сверлить, необходимо вращать ручку. Это самый примитивный тип инструмента, которым можно просверлить шпон или тонкие деревянные дощечки. Им пользуются при сборке моделей кораблей, самолетов и т.п. Патрон инструмента способен работать только с тонкими сверлами сечением в 1-4 мм.

Червячная дрель

Ручная дрель этого типа находится по уровню практичности между миниатюрной и механизированной. Она имеет совершенно иной принцип работы. В качестве основной детали инструмента используется витой вал квадратного сечения. В верхней точке на нем закрепляется упор на подшипнике, способный вращаться вокруг своей оси. Внизу крепится патрон со сверлом. На валу имеется втулка. Для работы инструмента необходимо опустить втулку по валу, придавливая его упором. В результате за счет витой формы тот начинает вращаться.

При возврате втулки вверх патрон вращается в обратную сторону, поэтому сверление не происходит. Это делает уровень КПД такого устройства достаточно скромным. Им можно сверлить платы, тонкие деревянные и пластиковые детали. Для металла он непригоден, даже для такого мягкого как медь или алюминий.

Что можно делать ручной дрелью

Инструмент может использоваться для решения нескольких задач:

• Сверления.
• Нарезания резьбы.
• Закручивания и выкручивания саморезов.

Основное предназначение ручной дрели это сверление. Однако в ее патроне можно зажать и другую оснастку, к примеру, биты. В таком случае с ее помощью удастся заворачивать и выкручивать саморезы. Очень удобно это делать дрелью с плечевым упором на нижней скорости. По производительности с ее помощью работать быстрее, чем отверткой, но медленнее чем шуруповертом. Также ручной дрелью можно нарезать резьбу, вставляя в нее метчик. Для этого подходят только простые мини модели в виде ручки с патроном.

Патроны для ручной дрели

Ручная дрель может оснащаться различными вариантами патронов. Это как современные варианты, так и достаточно непрактичные на старом инструменте.

Наиболее удобными являются патроны:

• Цанговый.
• Трехкулачковый.
• Двухкулачковый.

Цанговый патрон можно встретить на миниатюрных дрелях. Они отлично удерживают тонкие сверла, не допускают их проворачивание. Это очень надежный механизм, конечно если сделан из хорошей стали или сплава, резьба на котором не срывается при зажатии. Зачастую в инструмента предусматриваются сменные цанги, под сверла с разным диаметром хвостовика.

Трехкулачковый – это самый популярный тип патронов. В нем предусматривается фиксация хвостовика в трех точках. Именно он используется на электрических дрелях, а также шуруповертах. Зажим патрона выполняется вращением с помощью зубчатого ключа, или вручную. В первом случае степень сжатия хвостовика выше, поэтому он с меньшей вероятностью сможет прокручиваться.

На старых дрелях используются двухкулачковые патроны. Две точки фиксации не позволяют удерживать сверло ровно. При вращении оно начинает самоцентрироваться, поэтому недостатком это не является. Однако малая площадь прижима сопровождается частым проворачиванием хвостовика.
