Крыша шатровая вальмовая

Разрабатывая проект крыши для дома или беседки, в первую очередь смотрят на форму коробки постройки. Сомнений нет, что многим специалистам по душе приходится вальмовая конструкция. Однако этот тип кровли подразделяется на несколько видов. Например, для квадратного дома подойдет шатровая крыша, а для прямоугольного – классическая конструкция с коньком. Чтобы не запутаться в разновидностях кровель, давайте возьмем за основу шатровую модель и изучим ее устройство, а также рассмотрим другие варианты конструкций.

Отличие классической вальмовой кровли от шатровой

Четырехскатные крыши между собой объединяет конструкция, напоминающая конверт. Его можно увидеть на фото. Только прямоугольная форма этого конверта определяет вальмовые крыши, а шатровым конструкциям присуща квадратная форма конверта. Однако независимо от того, что форма кровли может быть квадратной или прямоугольно-продолговатой, ее каркас изготовляют из висячих и наслонных стропил.

Шатровая и вальмовая крыши имеют характерные черты отличия:

Скаты шатровой конструкции имеют форму равнобедренного треугольника и сходятся сверху в одной точке. Основная черта отличия – отсутствие сверху конька. Его заменяет стоящая по центру опора при использовании наслонных стропил или в случае с висячими фермами – их вершина.
Вальмовая конструкция имеет два трапециевидных и два треугольных ската. Такой крыше обязательно присущ конек, где сверху сходятся все скаты.

Иногда вальмовые и шатровые каркасы объединяют при возведении одного дома или дополняют ими другой вид крыши. Один из примеров показан на фото.

Устройство шатровой крыши

Шатровая крыша среди строителей рассматривается как вальмовая четырехскатная конструкция, где коньковый узел из линии преобразовался в точку. Идеальная симметрия кровли возможна только на квадратной коробке.

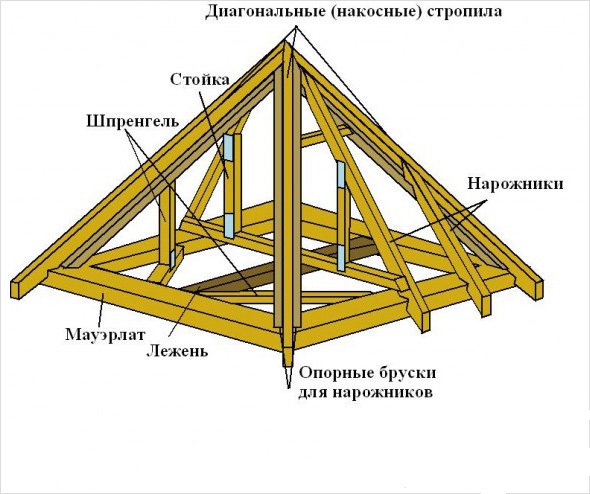

Каркас кровли состоит из следующих элементов:

Верхушкой крыши является коньковый узел, напоминающий пик. Он образуется на стыке стропильных ног. Поддерживает все элементы вертикальный опорный столб. Ему попадает основная часть нагрузки от кровельного пирога.
Четыре треугольных ската, как видно на фото, могут лежать под наклоном от 20 до 50^о. Опытные строители считают оптимальный угол скатов 40^о.
Каркас стропильной системы удерживает на себе весь вес кровельного пирога и образует форму скатов. Образованные каркасом геометрические фигуры в виде одинаковых треугольников придают шатровой крыше прочность.
Кровельный пирог состоит из гидроизоляции, контробрешетки, обрешетки и основного покрытия, в качестве которого может быть металлочерепица, ондулин, шифер и другие подобные материалы. При обустройстве теплого чердака, в состав кровельного пирога добавляют слой теплоизоляции и пароизоляции.
Свесы являются продолжением кровли и выступают за пределы коробки здания, что можно увидеть на фото. Они защищают фасад от осадков. Оптимальная длина свеса считается 400–500 мм.

Вот в принципе и вся схема шатровой крыши.

Совет! В зависимости от планировки шатровую конструкцию изготавливают из наслонных или висячих стропил. Но если угол уклона скатов больше 40^о, желательно монтировать висячий тип стропил.

Порядок возведения каркаса крыши

Строительство шатровой крыши начинают после утверждения проекта и закупки всех необходимых материалов

Первым на стены укладывают мауэрлат, закрепляя анкерами или вмурованной в стены проволокой. Под него обязательно кладут гидроизоляцию. Если дом деревянный, роль мауэрлата исполнит верхнее бревно. Сверху укладывают балки перекрытия шагом 500–600 мм, закрепляя металлическими уголками к мауэрлату. Если проект предусматривает выносные балки, их монтаж начинают от центра стены, двигаясь к краю.

Строго по центру крыши устанавливают вертикальную опору из бруса сечением 150х150 мм². Для устойчивости столб фиксируют временными укосинами.

Сверху к стойке, а снизу к мауэрлату крепят ноги центральных стропил. Все соединения делают металлическими накладками и уголками. От верхушки опоры к четырем углам мауэрлата натягивают шнур и по нему устанавливают накосные ноги. Верхнее крепление у конька выполняют двойной врезкой. На свесы прибивают гвоздями ветровую доску. При надобности монтируют подкосы и ригели.

Внимание! Некоторые элементы каркаса имеют длину, превосходящую стандартные размеры пиломатериалов. Здесь уместно изготовление наборных заготовок, состоящих из нескольких частей.

Следующими крепят нарожники. Если они имеют упор на выносные балки, для прочности под них устанавливают стойки. Это уменьшит нагрузку. Подшивку карнизов выполняют доской, но можно использовать влагостойкую фанеру.

Когда каркас шатровой крыши готов, приступают к обустройству кровельного пирога. По стропилам раскатывают рулонную гидроизоляцию. Каждый лист укладывают внахлест 200 мм, двигаясь по направлению снизу ската вверх. Пленку пристреливают скобами строительного степлера и прибивают рейками контробрешетки к стропильным ногам. Следующая идет обрешетка. Ее конструкция зависит от кровельного покрытия. Под мягкую кровлю прибивают сплошную обрешетку из доски или фанеры, а для жесткого покрытия приемлемее разреженная установка элементов.

На обрешетку начиная от края ската, укладывают кровельное покрытие. Порядок и технология монтажа зависят от выбранного материала. Оканчиваются кровельные работы установкой коньковой планки и других доборных элементов.

Финалом строительства крыши является обустройство водосточной системы, крепления снегозадержателей, лестниц, антенн и других сооружений.

Особенности возведения сложных крыш

Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.

Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Фронтоны вальмовых крыш

Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.

Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.

Вальмовая крыша с выносом

Возведение каркаса с выносом применяется, когда необходимо увеличить площадь карниза. Другими словами, удлиняется свес кровли. Конструкция такого каркаса стропильной системы обходится без мауэрлата из-за его ненадобности. Дело в том, что ноги стропил имеют упор непосредственно на балки перекрытия. К ним они и фиксируются металлическими накладками. А выравнивание самих ног выполняют деревянными прокладками.

Окна на вальмовой крыше

Треугольные скаты вальмовой крыши являются самыми прочными и устойчивыми к воздействию ветровых нагрузок. Именно в этих местах кровлю чаще всего оборудуют окнами. Кроме украшения здания, мансардные окна обеспечивают естественным светом чердачное помещение. Особенно это необходимо, если верхний этаж жилой. Однако окнами могут украсить трапециевидные скаты кровли и даже обустроить балкон.

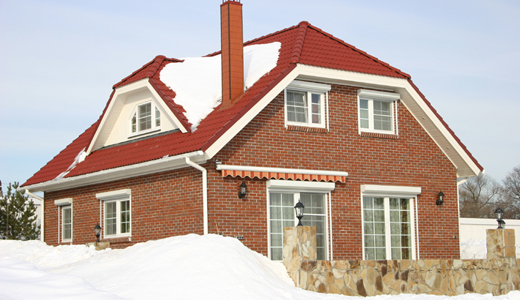

Ломаная вальмовая кровля

Самой трудоемкой при возведении считается ломаная кровля. Ее проект очень сложен, так как конструкция имеет много составляющих элементов. Все они соединены под разным уклоном, отличаются формой и размером. Это позволяет выстроить скаты в виде разных геометрических фигур. При их сочетании получается эксклюзивное творение вальмовой крыши, что можно увидеть на фото. По стоимости ломаная крыша является самой дорогой среди других вальмовых разновидностей, однако, затраты стоят красоты готовой конструкции.

Ломаная кровля увеличивает жилое чердачное пространство, сокращая нежилые зоны. Но даже эти холодные участки крыши можно оборудовать под хранилище домашних вещей.

Возводя любую из видов вальмовых крыш, важно использовать материал высокого качества. Такие конструкции должны обладать повышенной прочностью и сопротивляемостью сложным погодным условиям.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Шатровая вальмовая крыша + фото

Сложно переоценить важность и значение такого конструктивного элемента здания, как крыша. От ее надежности во многом зависит долговечность здания или сооружения, а также комфортность проживания в нем, если речь идет о жилом доме. Одним из наиболее распространенных видов кровли является вальмовая крыша, которая является универсальной конструкцией и может применяться на зданиях и сооружениях практически любого размера и формы.

Наиболее популярные виды скатных кровель

Все используемые конструкции скатных кровель достаточно просто разделить по количеству скатов.

Односкатные крыши

Конструкция, состоящая из одного ската, что очевидно из названия, образует уклон благодаря опиранию либо на стены разной высоты, либо на несимметричную стропильную систему. Простая и удобная конструкция, позволяющая экономить средства на строительстве. Но ее использование на больших зданиях и сооружениях крайне затруднительно.

Двускатные крыши

Самая распространенная разновидность кровли, очень часто применяемая при строительстве частных домов. Будучи более сложной конструктивно, по сравнению с односкатной, она функционально не проигрывает ей, значительно превосходя в разнообразии возможных вариантов и вдобавок имеет гораздо более привлекательный внешний вид.

Вальмовые крыши

Главной особенностью вальмовой крыши является наличие 4-х скатов. Данный вид крыш также имеет несколько разновидностей:

классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов. Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
ломаная крыша. Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.

Купольная и сферическая крыша

Применяются гораздо реже, чем вышеперечисленные конструкции. Основная область использования – различные церковные сооружения, стадионы. При возведении купольных и сферических крыш применяется стропильная система в виде изогнутого каркаса, а в качестве покрытия – мягкие рулонные и гибкие, оцинкованная сталь, пластиковая черепица, материалы, способные принять форму купола или сферы.

Вальмовая шатровая крыша – достоинства и недостатки

Вальмовая шатровая крыша имеет крайне привлекательный вид и множество достоинств.

Плюсы использования шатровой вальмовой крыши:

позволяют использовать создаваемое чердачное помещение в качестве дополнительной полезной площади;
не подвержены временным деформациям. Достигается особенностями конструкции, обеспечивающей максимальную надежность и долговечность;
производя утепление кровли, автоматически происходит улучшение теплоизоляции всего здания или сооружения, что позволяет значительно сэкономить на отоплении;
способность противостоять различным погодным явлениям, в том числе значительным ветровым нагрузкам. Данное свойство становится возможным благодаря относительно низким углам наклона конструкции;
наличие больших и далеко располагающихся от стен свесов позволяет качественно и надежно защитить фасад от попадания на него нежелательной влаги. Также уже упомянутым далеким выносом обуславливается и привлекательная форма кровли;
крайнее привлекательный внешний вид, что в сочетании с использованием в качестве покрытия современных материалов придает дому оригинальность и красоту.

Наличие большого количества достоинств вовсе не отменяет того, что некоторые недостатки шатровым вальмовым крышам также присущи:

более сложная конструкция крыши приводит к тому, что затраты на ее устройство (и на материалы, и на заработную плату рабочих) выше, чем при обычной двухскатной кровле. Частично удорожание компенсируется тем, что присутствует экономия на возведении фронтонов, отсутствующих при данной конструкции крыши;
наличие скатов со всех сторон несколько сокращает объем пространства чердака;
наличие мансардных окон, в случае эксплуатируемого чердака, предусматривает их обязательное закрытие во время дождя. При заполнении окнами фронтонов такой потребности не возникает.

Вальмовая шатровая кровля – разновидности и примеры

Несмотря на кажущуюся однообразность шатровых вальмовых кровель, на самом деле это очень универсальная и многогранная конструкция. Ее можно с успехом применять на самых различных по функциональным и конструктивным особенностям зданиях и сооружениях.

Некоторые основополагающие примеры подобных крыш рассмотрены ниже.

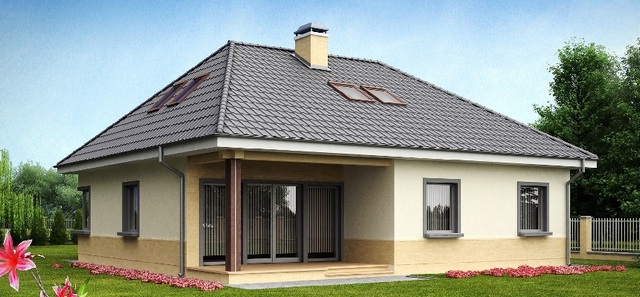

Самый простой и незатейливый вариант показан на следующем фото.

Обычный небольшой жилой дом. Малый угол наклона примененной здесь крыши делает его очертания еще более приземистыми. Это хорошо показывает одно из свойств подобной разновидности шатровой вальмовой крыши – она делает здание визуально более низким, чем на самом деле. Этим качеством частенько пользуются строители мансард, когда требуется сделать так, чтобы дом после возведения мансарды не казался сильно выше соседних.

Но малые углы наклона – не единственный вариант шатровой вальмовой кровли. Пример противоположного свойства – на следующем фото.

Такая конструкция придает зданию прямо противоположные свойства – оно кажется гораздо выше, чем является в действительности. Подобные задачи также зачастую приходится решать строителям и проектировщикам. Очевидно, что и значительной части потенциальных потребителей данное решение также может понравиться.

Достаточно органично вписываются в шатровую вальмовую крышу и различные архитектурные элементы – эркеры, окна различной формы, вентиляционные и печные трубы и многое другое. Часть элементов была на фото выше, следующее фото демонстрирует еще один вариант их сочетания:

Благодаря грамотно вписанному в профиль кровли эркеру, дом моментально приобретает оригинальный внешний вид, значительно выделяясь из числа себе подобных. Современные технологии и материалы, используемые при производстве кровельных систем, с легкостью позволят выполнить любые, гораздо более сложные, чем на данном фото, примыкания различных конструктивных элементов.

Помимо приведенных выше вариантов, особое внимание следует обратить и на то, как органично и внешне красиво может сочетаться вальмовая крыша в форме шатра с кровельными элементами, находящимися на другом уровне по вертикали. Конструктивно и с точки зрения технологии, выполнение таких сопряжений и примыканий также не представляет особых трудностей, достаточно тщательно соблюдать все необходимые технологические процессы. А полученный результат вполне окупит незначительное увеличение затрат на выполнение этих работ. Следующее фото красноречивее любых слов.

Форма шатровой вальмовой крыши может быть использована и на самых простых из всех возможных сооружениях. Пример навеса над автостоянкой приведен на фото.

Данный пример еще раз доказывает, что не бывает слишком сложных или, напротив, слишком простых типов конструкций, бывает лишь правильное и неправильное их применение и использование на практике.

Особенности устройства шатровой вальмовой крыши

При возведении шатровой вальмовой крыши существуют свои особенности и правила, которые должны быть обязательно выполнены для получения надежной и долговечной конструкции:

использование одной породы дерева для всех элементов стропильной и особенно коньковой системы;
из-за того, что крыша имеет более крутой, по сравнению с большинством других конструкций угол наклона, размер промежуточных досок принимается 50*150 мм и более;
короткие элементы, придающие системе большую прочность и надежность, крепятся к угловым элементам стропил, а не к коньку;
стропильная система должна в обязательном порядке предусмотреть наличие промежуточных (центральных) стропил, крепящихся непосредственно к коньковому узлу. Также должно быть обеспечено их упирание в верхнюю часть обвязки и в коньковый узел.

Очевидно, что конструкция шатровой вальмовой кровли достаточно сложна. Ее самостоятельное выполнение вполне допускается и возможна, но при любом раскладе обязательна разработка проекта или привязка существующей проектной документации к условиям конкретного здания. В противном случае сложно гарантировать надежную и долговечную работу кровли.

Заключение

Вальмовая шатровая крыша – сложный конструктивный элемент здания. Но ее грамотное возведение позволит помимо высочайших функциональных характеристик получить и крайне привлекательный и оригинальный внешний вид зданию или любому жилому дому. Можно с уверенностью утверждать, что все ресурсы, и финансовые, и человеческие, вложенные в возведение шатровой кровли с лихвой окупятся долгим сроком ее службы и удовольствием от проживания в красивом доме.

Шатровая вальмовая крыша

Наиболее популярные виды скатных кровель

Все используемые конструкции скатных кровель достаточно просто разделить по количеству скатов.

Односкатные крыши

Двускатные крыши

Вальмовые крыши

классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов. Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
ломаная крыша. Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.

Купольная и сферическая крыша

Вальмовая шатровая крыша – достоинства и недостатки

Вальмовая шатровая крыша имеет крайне привлекательный вид и множество достоинств.

Плюсы использования шатровой вальмовой крыши:

позволяют использовать создаваемое чердачное помещение в качестве дополнительной полезной площади;
не подвержены временным деформациям. Достигается особенностями конструкции, обеспечивающей максимальную надежность и долговечность;
производя утепление кровли, автоматически происходит улучшение теплоизоляции всего здания или сооружения, что позволяет значительно сэкономить на отоплении;
способность противостоять различным погодным явлениям, в том числе значительным ветровым нагрузкам. Данное свойство становится возможным благодаря относительно низким углам наклона конструкции;

наличие больших и далеко располагающихся от стен свесов позволяет качественно и надежно защитить фасад от попадания на него нежелательной влаги. Также уже упомянутым далеким выносом обуславливается и привлекательная форма кровли;
крайнее привлекательный внешний вид, что в сочетании с использованием в качестве покрытия современных материалов придает дому оригинальность и красоту.

более сложная конструкция крыши приводит к тому, что затраты на ее устройство (и на материалы, и на заработную плату рабочих) выше, чем при обычной двухскатной кровле. Частично удорожание компенсируется тем, что присутствует экономия на возведении фронтонов, отсутствующих при данной конструкции крыши;

наличие скатов со всех сторон несколько сокращает объем пространства чердака;
наличие мансардных окон, в случае эксплуатируемого чердака, предусматривает их обязательное закрытие во время дождя. При заполнении окнами фронтонов такой потребности не возникает.

Вальмовая шатровая кровля – разновидности и примеры

Некоторые основополагающие примеры подобных крыш рассмотрены ниже.

Самый простой и незатейливый вариант показан на следующем фото.

Особенности устройства шатровой вальмовой крыши

использование одной породы дерева для всех элементов стропильной и особенно коньковой системы;
из-за того, что крыша имеет более крутой, по сравнению с большинством других конструкций угол наклона, размер промежуточных досок принимается 50*150 мм и более;
короткие элементы, придающие системе большую прочность и надежность, крепятся к угловым элементам стропил, а не к коньку;
стропильная система должна в обязательном порядке предусмотреть наличие промежуточных (центральных) стропил, крепящихся непосредственно к коньковому узлу. Также должно быть обеспечено их упирание в верхнюю часть обвязки и в коньковый узел.

Заключение

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

схема и проект крыши и её стропильная система- Обзор +Видео и рассчет

шатровая_кровля_проект_крыши_конструкция

На одном из этапов проекта строительства частного дома за городом вы задумаетесь о форме крыши. Вальмовая или шатровая крыша наиболее популярна в настоящее время. Ее внешний вид и конструкция напоминают шатер. Данная крыша имеет свои плюсы и минусы. Для монтажа и установки данной крыши вам не придется нанимать специалистов. Вы легко сможете собрать каркас крыши своими руками. Для этого вам нужно уметь производить расчеты и иметь представление о конструкции и механизме стропильной системы дома. Необходимо помнить, что крыша крепится точно так же, как и прочие конструкции. Для большей уверенности можете позвать помощника.

Основным плюсом конструкции шатровой крыши является аэродинамика, она противостоит сильным порывистым ветрам. Воздушные потоки будут уходить по скатам, не причиняя при этом вреда, и не заходя даже на чердак.

Основной минус такой крыши – это сложный каркас, его листовая установка и то, что мансардные комнаты очень малы. Конечно, площадь чердака равна площади потолка, но полезный объем комнаты очень мал.

Механизм шатровой крыши классического типа представляет собой специальную пирамиду с квадратным либо прямоугольным основанием. Треугольные скаты и трапециевидные, как правило, опираются на стены дома либо выходят за их пределы.

Главная схема шатровой кровли дома довольно проста, и рассчитать ее можно различными способами. Шатровая крыша устанавливается с использованием системы и таблицы Пифагора. И у вас не составит особого труда сосчитать площадь скатов и вальм, но расчет расположения и монтажа накосных и рядовых стропил отнимает достаточно много времени.

Строительство шатровой крыши начинается со сборки каркаса. После этого крепится кровля. Механизм стропильной системы довольно сложный. Ниже рассмотрим более подробно как сделать каркас, произвести расчет и сделать кровлю.

Основные правила устройства шатровой крыши

Изготовление и установка крыши идет по следующим правилам:

Для строительства коньковой системы и стропил используют одно и то же дерево и материал.
Промежуточные доски обладают более крутым углом наклона, и размер их должен быть не меньше 50х150 мм.
Короткие детали и элементы закрепляются к угловым компонентам стропил, а не к коньковой доске.
При строительстве в конструкции применяют промежуточные центральные стропила, закрепленные на коньковой доске.
И упираться они должны в верхний конец обвязки либо в коньковую доску.

Для монтажа и установки шатровой крыши своими руками, нужно представить себе определенный каркас крыши дома и сделать предварительный чертеж.

На чертеже должны быть зафиксированы следующие элементы шатровой крыши:

центральная часть конструкции — конек, является несущей осью;
накосные стропила- силовые компоненты стропильной системы, один конец будет выступать за пределы дома, а другой – крепится на коньке;
стропила центрального типа крепятся на концах конька и выводятся на все стены;
промежуточные стропила, отходящие от конька, должны идти строго по скатам;

Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.

Далее нужно сделать следующее:

разметить ось с торца каркасного дома по верхней обвязке;
рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
на остальных углах повторяется то же самое;
материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

от угла нужно отмерять полную длину стропил;
проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

устройство стропильной системы, особенности монтажа, фото

Одна из разновидностей вальмовой крыши – шатровая, в виде четырех треугольных скатов соединяющихся на вершине без посредства конькового бруса. Данная конструкция кроме эстетики имеет конструктивные особенности, в частности снижает нагрузку на стены постройки.

В чем заключаются особенности шатровой крыши, и как собрать такой тип кровли. Есть и несколько необычные по форме шатровые крыши – со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свои сложности и много важных нюансов.

Особенности шатрового стропильного каркаса ↑

Конструкция конвертом главная особенность шатровой крыши. Сборка осуществляется на основе четырех накосных (наклонных) стропил, к которым потом крепятся нарожники.

Такое устройство позволяет получить несколько преимуществ:

Опора на 4 ноги дает возможность равномерно распределить нагрузку на стены к тому же общая масса системы намного ниже, чем у двухскатной, или другой аналогичной.
Также шатровая конструкция имеет более низкий силуэт, что позволяет уменьшить фактор парусности (ветровой нагрузки).
Четырехскатная крыша за счет одинаковых 4 граней укрепленных нарожниками намного прочнее в сравнении с двухскатными, датскими и голландскими вариантами.

Но, имеется и один недостаток – под таким вариантом стропильной системы очень сложно обустроить мансардный этаж. И если планируется второй этаж за счет чердака, придется отказаться от подобного проекта.
Однако шатровые крыши могут иметь не только четыре ската, но и больше, за счет увеличения количества наклонных стропил. Но, такие варианты используются либо как один из элементов другого типа кровли, или же на постройках имеющих сложную многоугольную форму.
Конструктивные элементы ↑
Стропильная система состоит из следующих деталей:
Коньковый узел, заменяет отсутствующий брус на вершине. В данной точке соединяются четыре наклонных стропила.
Скаты. Выполнены они в виде треугольных вальм с различным углом наклона (оптимально от 20 до 50°).
Свесы. Карнизы скатов крыши, обеспечивающие защиту стен от затекания осадков. Наиболее эффективно работают свесы с вылетом минимум 400-500 мм.
Накосные стропила, основа шатровой крыши, обычно это 4 бруса с опорой на углы постройки, и соединяющиеся в одной точке на вершине.
Нарожники, заменяют в каркасе конструкции стропильные ноги, соединяются на накосных балках. Основная задача укрепить основание, и создать основу для крепления обрешетки.
Естественно вся система собирается с опорой на мауэрлат, и вертикальных опорных стоек усиливающих стропила.
Схемы сооружения каркаса ↑
Шатровая стропильная конструкция, как и другие аналоги, может собираться по двум принципам:
Наслонная система. Основные наклонные стропилины имеют две точки опоры – в верхней точке и по углам. Такая конструкция более распространенная в шатровых типах крыш.
Висячая. В данном типе стропила имеют одну точку опоры внизу, а поддерживаются вертикальной стойкой (или несколькими).
Последний вариант более сложный в исполнении, а в случае ремонта, приходится демонтировать многие другие, неповрежденные детали.
Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.
Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м . При большем пролете под стропила необходимо установить подкосы.
Расчеты шатровой крыши ↑
На этапе проекта следует сделать предварительные подсчеты параметров конструкции, выбрать оптимальные угол наклона и длину скатов. От этого будет зависеть количество необходимых пиломатериалов, а также площадь кровельного настила.
Углы наклона скатов крыши подбираются в соответствии климатических особенностей региона, а также от индивидуальных особенностей строения. Расчет проще всего произвести с использованием онлайн калькуляторов, для чего потребуется знать ширину основания, и высоту конька. После проведенных подсчетов определяется тип кровельного настила, как наиболее соответствующих углу наклона скатов.
Высота конькового соединения определяется в процессе расчетов углов наклона крыши. Вычисляется по формуле вычисления сторон прямоугольного треугольника.
a=√(c²-b² )
Где a – нужная высота конька, c – протяженность ската, а b – основание (от крепления внизу до средины).
Также рассчитываются различные возможные нагрузки на стропильную систему: снеговые, ветровые,
Давление снега на каркас крыши можно подсчитать по формуле:
S=µ×Sg
S, это искомая нагрузка снегового покрова, измеряемая в килограммах на квадрантный метр площади.
µ – коэффициент угла наклона ската (от уклона крыши α)
Sg – снеговая нагрузка в данном регионе.
Угол наклона α определяют делением высоты конька на половину протяженности ската. Либо можно руководствоваться данными с таблицы.
Частное H/L Угол α°
0.27 15°
0.36 20°
0.47 25°
0.58 30°
0.7 35°
0.84 40°
1 45°
1.2 50°
1.4 55°
1.73 60°
2.14 65°
Снеговая нагрузка определяется для конкретного региона по карте. Территория Российской Федерации имеет разграничение на 8 районов с различной нагрузкой. Для Москвы, это значение составляет 180 кг/м², Калининграда – 120, а Уфы – 320кг/м².
Соответствующий материал можно найти в СНиП 2.01.07-85 «Нагрузки и воздействия»
Ветровые нагрузки подсчитываются по следующей формуле:
Wm=Wo×K×C
Wm – искомое давление ветра на конструкцию крыши;
Wo – норма ветрового давления для конкретного региона (найти можно в СНиП 2.01.07-85 Таблица 2).
K – коэффициент изменения давления ветра с учетом высоты постройки;
C – коэффициент аэродинамический.
В приведенной таблице можно взять коэффициенты изменения давления ветра с высотой для конкретного типа местности.
Высота строения в метрах На открытой местности Пересеченная местность (есть препятствия с высотой более 10 метров) Городская застройка
до 5-ти

0,75

0,5

0,4

5-10

1

0,65

0,4

10-20

1,25 0,85 0,53
Руководствуясь нормативной документацией с приведенными таблицами, подбирается соответствующий материал для стропил, а также его необходимое сечение.
После приготовления проекта с необходимыми данными можно приступать к сборке конструкции, с соответствующим типом кровельного пирога.
Монтаж ↑
Вся работа проводится в несколько этапов:
Сборка стропильной системы.
Выбор и укладка требуемого пирога крыши.
Кровельные работы.
Для получения качественного результата нужно следовать рекомендациям.
Сборка стропильной системы ↑
Важно соблюдать пошаговый монтаж, с использованием соответствующих материалов.
Первоначально на внутренний срез стен постройки укладывается мауэрлат (брус сечением 150×150 мм). Крепление осуществляется на шпильки, вмурованные на стадии кладки.
Сборка стропильного каркаса начинается с установки наслонных балок по выбранной схеме (наклонной или висячей). Материал сосновая доска сечением 50×100, 50×150 мм.
В качестве крепежа используются гвозди 150 мм, или скобы, заготовленные с обожженной проволоки 6мм.
К установленным наклоннным стропилам монтируются нарожники. Закрепляемые встык, или черепковым способом с врубкой нижнего угла торца балки. Крепеж обеспечивают гвоздями 80-100 мм.
При этом используется два типа расположения нарожников встык или в разбежку. В первом варианте торцы с двух сторон располагаются один напротив одного, а во втором, чередованием в шахматном порядке.
После сборки основного стропильного каркаса приступают к монтажу кровельного пирога.
Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должна быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» – обрезка доски на ребро.
Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянных – используют металлические скобы.
Кровельный пирог шатровой крыши ↑
Современную крышу лучше собирать по принципу теплого кровельного пирога с вентиляцией. Технология следующая.
С внутренней стороны обязательно изначально крепят слой паробарьера. Полотнища расстилают внахлест, с последующей фиксацией деревянными рейками.
Следующим слоем укладывают теплоизоляцию. Лучше всего использовать минеральную вату, с толщиной плиты минимум 100 мм, а при жилом чердаке 200 мм.
Обязательное наличие качественной гидроизоляции, которую обустраивают поверх утеплителя (рулонные типы материала). Монтаж осуществляется внахлест (примерно на 10 см), снизу вверх минимум 100-150 мм, без провисаний и складок. Крепят гидроизолирующий слой рейками обрешетки, набиваемыми вдоль стропил. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.
Поверх реек крепления водозащитного слоя, изготавливается контробрешетка. С горизонтальным расположением брусков, которые рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения. Фиксируются элементы гвоздями к стропилам и обрешетки.
Если используется мягкий кровельный настил, обрешетка должна быть сплошной. Для этого идеально подходит плита OSB-3!
После чего приступают к созданию кровельного настила.
Кровельные работы ↑
При перекрытии шатровых крыш лучше всего использовать битумную черепицу или другой штучный кровельный материал. При использовании длинных листов металлочерепицы или профнастила будет больший перерасход, вследствие кроения под треугольные формы скатов.
Монтаж проводят, следуя рекомендациям производителей конкретного типа материала, и соответствующего крепежа.
Завершает кровельную эпопею установка снегозадержателей и водосточных систем.
И если по второму пункту стоит придерживаться общепринятых методов сборки, то устройства подбираются исходя с индивидуальных параметров крыши.
На скатах с крутыми наклонами преимущественно монтируются барьерные типы устройств снегового сдерживания, а если угол уклона небольшой, нужны пропускные снегорезы.
Обратите внимание
Отдельно подбираются конструкции для мягких крыш, на которых чаще всего монтируют несколько рядов бугелей (снегосдерживающих крючьев). Такие точечные системы применяются на скатах с уклоном до 30°.
Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям.

© 2020 stylekrov.ru
пирамидальные, трапециевидные и другие конструкции, как построить, видео и фото
Хотите, чтобы ваш дом украшала шатровая крыша? Я расскажу, чем такая крыша отличается от других конструкций, и стоит ли платить за нее деньги. Особое внимание уделю особенностям устройства стропильной системы.
Шатер — самая старая схема устройства кровли и эта конструкция актуальна сегодня
Конструктивные особенности
Шатровая крыша состоит из четырех и более треугольных скатов, которые в верхней части сходятся в одной точке. Количество скатов определяется формой периметра несущих стен.
Например, если периметр выполнен в форме простого квадрата или прямоугольника, применяется 4 ската. Если периметр несущих стен имеет более сложную конфигурацию, кровля будет многогранная и число скатов составит больше четырёх.
Скаты могут быть одного размера или разноразмерные, главное, чтобы они были симметричными и их верхние части соединялись в одной точке.
Иллюстрации Сфера применения шатровых кровель
Устройство кровельной системы дома. Так как шатровые конструкции характеризуются множеством преимуществ, пирамидальная схема охотно используется при строительстве загородных домов и дач.
Сборка садовых беседок и прочих дворовых крытых конструкций. Из-за того, что инструкция сборки простая, шатровая схема повсеместно применяется при постройке беседок и навесов.
Преимущества:
Универсальность применения. Только шатровая кровля с одинаковым успехом устанавливается на дом с прямоугольным периметром и на постройки с периметром несущих стен в форме круга;
Простота сборки. Несмотря на необычный вид конструкции, строится она не сложнее, чем обычная двускатная крыша. Поэтому вы при желании справитесь со строительством самостоятельно;
Интенсивный сход снега. Даже при уклоне ската в 20°, снег с шатровой кровли будет сходить интенсивно. А значит, вам не придется своими руками расчищать снег, чтобы уменьшить механическую нагрузку на скаты;
Лучшая аэродинамика кровли в сравнении с другими конструкциями. Это преимущество особенно актуально в районах с высокой ветровой нагрузкой. Ветер со всех сторон обдувает шатер, не оказывая чрезмерной механической нагрузки, что во многом объясняется отсутствием вертикально расположенных фронтонов;
Внешнее привлекательный дизайн кровли. Шатровая крыша, как пирамидальная, так и трапециевидная, со всех сторон смотрится одинаково и это выгодно ее отличает на фоне других более традиционных конструкций.
Недостатки:
Ограниченное чердачное пространство. Если под ломаной кровлей можно устроить полноценную мансарду, то стропильная система шатра делает чердак малоприспособленным для устройства жилого помещения. Поэтому, если вам необходимо дополнительное жизненное пространство, подумайте об этом до того, как построить шатровую крышу;
Отсутствие фронтона и как результат высокая цена остекления. Если всё-таки решите устраивать жилое помещение внутри шатра, имейте виду что из-за отсутствия фронтона остекление придётся устанавливать непосредственно в толще кровельного пирога, а это непросто и дорого.
Основные элементы в стропильной системе
Иллюстрации Наименование элемента и его назначение
Коньковый узел. В обычных кровлях функцию конькового узла выполняет продольная балка.
В случае с шатром на вертикальной стойке посредством крепежных метизов воедино сводятся торцы накосных стропил.
Учитывая, что все элементы конструкции как на фото сводятся воедино, механическая нагрузка на узел будет немалая. Поэтому, вместо обычного гвоздевого крепежа желательно использовать крупные саморезы или резьбовые шпильки с болтами.
Центральная стойка (бабка). Это тот элемент, на котором будет расположен коньковый узел, поэтому стойка в конструкции шатровой кровли — это самый нагруженный элемент.
В легких конструкциях, например, при устройстве беседок, центральная стойка может вообще отсутствовать, так как стропила передают нагрузку прямо на мауэрлат. В кровельной системе дома нагрузка большая, поэтому центральная стойка обязательна.
Мауэрлат. Это брус, который выкладывается на несущих стенах и принимает на себя нагрузку от стропил.
Для системы стропил с фронтоном применяется два мауэрлата. Так как шатер это четырёх и более скатная система, мауэрлат укладывается по периметру несущих стен.
Торцы брусьев соединяются между собой в полдерева или в лапу.
Накосные стропила (стропильные ноги). Это балки, которые устанавливаются по краям ската. То есть, в каждом треугольном скате есть две стропильные ноги, которые одним концом крепятся на коньковом узле, а другим концом — на мауэрлате.
Центральные стропила. Это балка, которая устанавливается между двух накосных стропильных ног и верхним краем крепится на коньковом узле, а нижним — на мауэрлате.
То есть, если скат — это равносторонний треугольник, то линия центральных стропил будет биссектрисой. Функция этого элемента уменьшение нагрузки на скат.
Нарожники. Это балки, которые устанавливаются в промежуток между центральными и наклонными стропилами. В стандартных шатрах нарожники располагаются параллельно центральным стропилам.
Нарожники применяются на скатах с большой площадью. В небольших кровлях на беседках в накожниках нет необходимости
.
Затяжки (ригели). Ригель скрепляет в верхней части накосные и центральные стропила, обеспечивая скату дополнительную жёсткость. Ригели устанавливаются по всем четырем скатам и объединяются по торцам между собой.
Стяжки. Это горизонтальные балки, которые соединяют между собой нижние края противоположных стропил. Чтобы конструкция была максимально жесткой, стяжки проходят через лежень и фиксируются на нем.
Стяжки устанавливаются только в одном направлении, в итоге соединяются стропила на двух противоположных скатах.
Стойки. Это вертикальные балки (распорки), которые одним концом закреплены на стропилах, а другим — на стяжках. Распорки могут устанавливаться вертикально и диагонально.
Лежень. Это брус, установленный параллельно двум мауэрлатам. Если лежень один, то он устанавливается ровно по центру.
Часто лежень укладывается на внутреннюю стену. На этот брус упирается центральная балка, которая формирует шатер и на нем же крепятся стяжки.
На рисунке показаны основные параметры, на которые нужно обратить внимание при расчете стропильной системы
Рекомендации по расчету и устройству стропильной системы:
Если длина стропил не превышает 3 м, между ними выдерживается шаг 1-1,3 м. Если длина балок превышает 3 м, шаг между стропил увеличивается до 1,5 м.
Независимо от того, какая длина стропил внесена в чертежи, не рекомендуется выбирать шаг больше 1,5 м.
Угол наклона скатов шатра крытого керамической черепицей составляет 30°, крытого шифером — от 20 до 60°.
Угол скатов крытых битумной черепицей или рулонными материалами составляет от 10 до 30°.
Для устойчивости к снеговой нагрузке оптимальным вариантом является высота стропильной системы, равная половине длины дома.
Размер кровельного свеса в идеале должен составлять десятую часть длины несущей стены, по которой уложен мауэрлат.
Для изготовления мауэрлата и лежня применяется брус твердых пород с сечением 250×150 мм.
Для изготовления стропил и стоек применяется брус или доска с шириной не менее 100 мм.
Все соединения в стропильной системе выполняются посредством перфорированных металлических пластин, резьбовых шпилек с гайками и крупных саморезов.
Конструкция кровельного пирога
Схематичное изображение холодной кровли слева и тёплой — справа
Особой разницы между пирогом обычных крыш и пирогом шатровой крыши нет. Вы должны решить, какой будет крыша теплой или холодной:
Если конструкция будет теплой, в промежуток между стропил закладывается утеплитель и пароизоляция, сверху и снизу набивается обрешётка и укладывается кровельный материал;
Если конструкция будет холодной, теплоизоляция выкладывается на перекрытии, тогда как скаты остаются неутеплёнными.
Подведём итоги
Теперь вы знаете, что такое шатровая крыша, каковы ее конструктивные особенности и по какому принципу она строится. С дополнительными материалами можно ознакомиться, посмотрев видео в этой статье. Если остались вопросы, задавайте их в комментариях.
