Шатровая крыша дома своими руками.

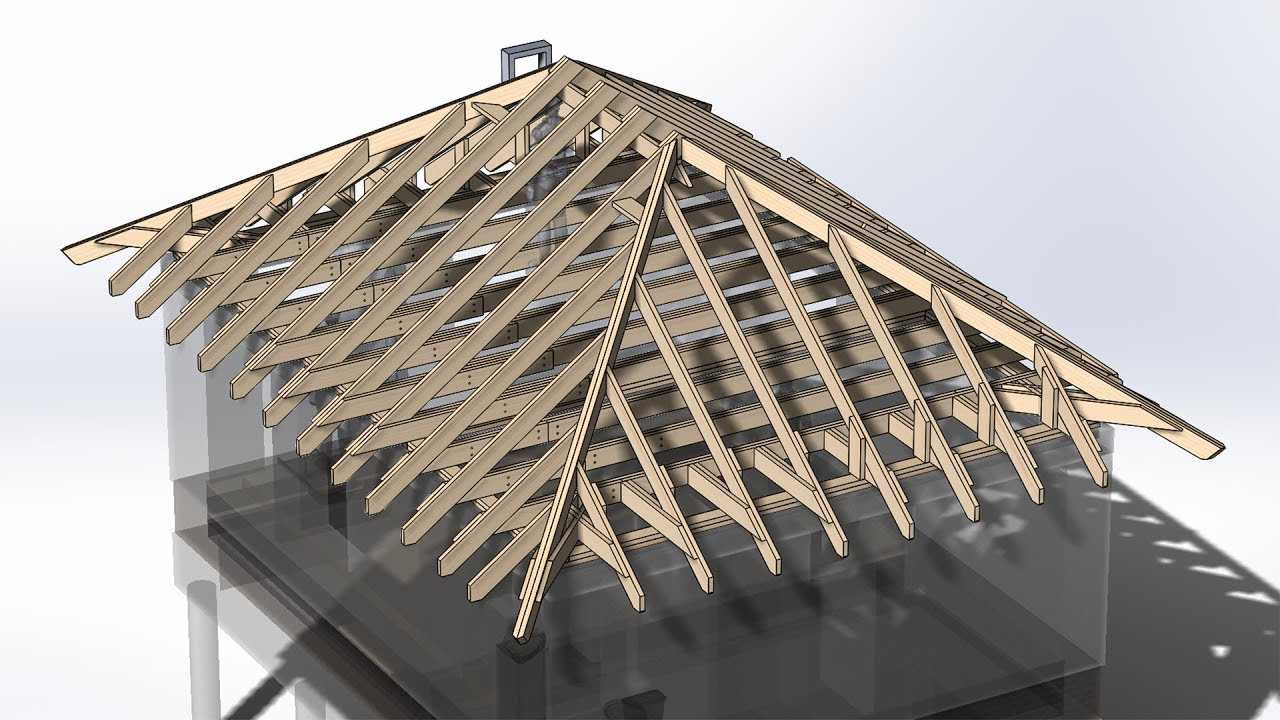

   По большому счёту, шатровая крыша (см. фото) – это та же вальмовая крыша, в которой длина конька равна нулю, т.е. конька нет, и все угловые стропила сходятся в одной точке. Чаще всего её возводят на домах, коробка которых представляет из себя квадрат.

    Давайте рассмотрим один пример такой крыши. Стропила у нас будут опираться на балки перекрытия. Допустим, мы имеем коробку дома размером 10х10 метров с несущей перегородкой посередине.



ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.



Рисунок 1

   Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия», расстояние это желательно брать не меньше 0,8-1 метра.

ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.



Рисунок 2

ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.

   Как размечаются стропила, показано на рис. 3







 Рисунок 3

   Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):



Рисунок 4

   Вверху между собой их можно сшить либо гвоздями, либо при помощи металлических уголков, как показано на рисунке.

ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):



Рисунок 5

ШАГ 5: Изготавливаем и устанавливаем угловые стропила.

   Для этого в первую очередь натягиваем шнурку (см. рис. 6):





 Рисунок 6

   Далее с помощью малки мы замеряем углы нижнего и верхнего запилов. Как это делается, мы уже видели при описании вальмовых крыш.

   Сейчас я хочу показать способ, который мы всегда используем при установке угловых стропил длиной более 6 метров (когда их приходится наращивать). В первую очередь мы берём две доски по 6 метров. У одной делаем только нижний запил, у другой только верхний. Затем ставим эти две доски, сшивая их между собой гвоздями прямо по месту. Также сразу ставим под них стойку (см. рис.7):



Рисунок 7

   Теперь рулеткой замеряем длины двух кусков, которых нам не хватает – одного с верхним запилом, другого с нижним. Изготавливаем их и нашиваем на уже стоящие доски.

   Таким образом мы делаем все четыре угловые стропила (см. рис.8):



Рисунок 8

ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):



Рисунок 9

   Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.

ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10). Порядок изготовления нарожников показан здесь…



Рисунок 10

   Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.

   После этого нам остаётся подшить карнизы снизу и сделать обрешётку.



СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Шатровая крыша, как сделать шатровую крышу своими руками, полезные советы.

Шатровые крыши на домах привлекают внимание издалека. Лаконичность формы и кажущаяся простота крыши подкупает, поэтому возникающее желание сделать подобную крышу естественно. Что для строительства необходимо предусмотреть и как правильно возвести крышу.

Шатер или вальмовая крыша

Наиболее экономичным вариантом крыши частного дома, с точки зрения экономии материалов для строительства,  является шатровая крыша. Скаты крыши выполнены в виде равнобедренных треугольников, образующих общую вершину, основанием крыши является квадрат.

Крыша в виде шатра является разновидностью четырехскатной крыши.

Кстати, другое название шатровой крыши это вальмовая крыша. Основанием вальмовой крыши является также прямоугольник, две боковые грани  треугольные, а две остальные представляют трапецию.


Безупречная симметрия скатов и стропильной системы крыши требует точного расчета и скоординированности действий при ее возведении самостоятельно. Для того, чтобы смастерить такую крышу, необходимо изучить особенности ее конструкции.

Конструкции шатровых крыш

Основными элементами стропильной системы крыши в виде шатра являются:

•  диагональные стропила, расположенные по углам каркаса крыши

•  опорная балка мауэрлат, служащая опорой концов стропил

•  укороченные стропила или нарожники, прикрепленные к накосным стропилам

•  опоры подкосы

•  дополнительные опоры (прогоны, ригели и лежни), создающие дополнительную жесткость крыше.

Тем не менее, сложное расположение элементов шатровой крыши и стропила создают востребованную устойчивую систему, которую используют при строительстве загородных домов. Естественно, для сооружения шатровой крыши требуется расчет, формулы которого основаны на тривиальных способах расчета треугольников.

Расчет шатровой крыши

Целью расчета шатровой крыши является нахождение объема материалов, необходимых для ее возведения (кровельный, подкровельный материал),

обрешетка и устройства стропильной системы по заданным параметрам. Кроме объемных параметров, производят расчет угла наклона ската и динамическую прочность всей системы.

Безусловно, по количеству параметров расчет достаточно объемен и сложен, поэтому рекомендуется воспользоваться он-лайн  калькулятором.



В результате расчета будут получены следующие данные:

•  углы наклона стропил боковых

•  общая площадь поверхности кровли (с учетом свесов)

•  длины диагональных, боковых и накосных стропил

•  рекомендуемое стропильное сечение

•  количество необходимых стропил для устройства системы

•  объемы бруса для стропил (м3)

•  количество рядов обрешетки.

Полученных данных достаточно для возведения шатровой крыши своими руками.


Возводим шатровую крышу

Сооружение шатровой крыши рекомендуется начинать с малых архитектурных форм, например, крыши открытой беседки или гаража. Отличный повод для изучения технологии возведения крыши и последующего усовершенствования полученных навыков в работе!

каркас

Каркас шатровой крыши имеет классически простую конструкцию и состоит из 4-х диагональных стропил и 8-и подкосов (по 2 подкоса на каждое стропило).

Монтаж крыши начинают с возведения каркаса. Необходимо помнить, что для деревянных домов каркас будет опираться на верхние венцы, для кирпичных домов и домов из пенобетона на мауэрлат.

установка мауэрлата и опорных брусьев

Для привязки мауэрлата рекомендуется произвести монтаж закладных элементов и  армопояса. Для создания мауэрлата используют деревянные брусья, закрепленные по периметру между собой прямым замком.

Существуют такие способы крепления мауэрлата:

•  с применением проволоки из стали

•  используя строительные шпильки

•  с помощью анкерных болтов.





Крепление мауэрлата с применением проволоки производят путем закладки кусков стальной проволоки на расстоянии 20-30 мм. После высыхания кладки проволокой обвивают брус и закрепляют ее концы.

Строительные шпильки для крепления имеют Г-образную форму  и максимальную глубину погружения в бетонную подушку до 450 мм. Для установки шпилек мауэрлат размечают и сверлят отверстия для установки. Затем шпильки устанавливают по месту и закручивают гайкой.

Полезные советы

Независимо от выбранного способа крепления мауэрлата при установке крепежа необходимо учитывать наличие гидроизоляционного слоя. Материал гидроизоляции прокалывают перед введением шпилек. После заливки бетоном необходимо прочистить резьбу шпилек до того, пока бетон не застыл.

Крепление мауэрлата с помощью анкерных болтов производят непосредственно в армопояс перед заливкой. Для разметки отверстий под анкерные болты подготавливают доску и размечают на ней места установки. Затем доску прикладывают к грани мауэрлата и высверливают отверстия согласно разметке. Подготовленный мауэрлат надевают на болты, подкладывают шайбу и закручивают гайку.

монтаж стропильной системы

Выровняв мауэрлат по периметру, можно переходить к установке стропильной системы – диагональных стропил, который располагают по диагоналям шатровой крыши.  Для справки: основная нагрузка стропильной системы шатровой крыши приходится именно на диагональные стропила. Диагональные балки имеют значительную длину и соответственно вес.

Монтаж диагональных стропил производят по расчетной распорной или безраспорной схеме, по которой стропильная нога диагональной балки может упираться  в мауэрлат или балку. Угол наклона диагональных стропил может составлять до 23°.  Вторая пара диагональных стропил устанавливается аналогичным образом. После установки длинных диагональных стропил  к ним примыкают по два коротких подкоса.

При работе может возникнуть необходимость стесывания верхней пласти накосной стропилы, которую требуется уложить на ребре под углом. Пласть, расположенную в ендове, стесывают желобком. Это позволяет проще производить укладку обрешетки.

Полезные советы

Согласно выбранному проекту все сопутствующие операции при возведении шатровой крыши – возведение обрешетки, устройство ендовы, обрамления труб и проемов производят при монтаже стропильной системы. Строгое соблюдение технологии возведения обеспечит хороший результат.

Выбор крепежа для возведения шатровой крыши

Выбору крепежа для возведения крыши необходимо уделить особое внимание.

Для соединения элементов стропильной системы будет задействован следующий металлический крепеж:

•  перфорированные пластины зубчатые и гвоздевые

•  скобы, хомуты, шурупы и гвозди

•  уголки стальные перфорированные

•  салазки и ползунки для крепления стропил.

Кроме того, могут  потребоваться деревянные изделия:

•  нагели и пластины

•  треугольники бруски

•  накладки при создании шипового соединения.

Крепеж рекомендуется выбирать улучшенного качества, потому что стропильная система и шатровая крыша должны обладать повышенной прочностью.

Вальмовая крыша: особенности, плюсы, минусы



Среди всех существующих разновидностей кровли особо можно выделить вальмовую, как достаточно популярную и легко узнаваемую. У такой кровли есть свои преимущества, но имеются и отдельные недостатки. Давайте разбираться с плюсами и минусами вальмовой крыши и её разновидностей.





Под вальмовой крышей подразумевается кровля с четырьмя скатами. Два из них, торцовые, отличаются треугольной формой и называются вальмами, что и дало название этому виду крыши. Такие треугольные торцовые скаты в классической вальмовой кровле идут от конька до карниза. Остальные два ската имеют форму трапеции.





Есть ещё полувальмовые крыши: голландские — скаты-вальмы представляют собой укороченный треугольник, основание лежит не как обычно на обвязке или мауэрлате, а на верхней балке фронтона и имеет вид трапеции; датские — вальма тоже представляет собой трапецию, но опирается на мауэрлат, вверху, до конька, имеется небольшой фронтон.







Мы упоминали о таких разновидностях вальмовой крыши, когда рассказывали о том, какие в принципе виды кровельных систем существуют.

Отдельно стоит упомянуть о шатровых крышах, которые довольно часто используются именно для беседок, так как отлично подходят для конструкций в форме квадрата. Шатровая крыша смотрится весьма привлекательно, выделяя дом или беседку, подчёркивая её правильную форму. Все четыре стороны такой кровли внешне очень похожи на пирамиды и обладают треугольной формой.





Преимущества вальмовой крыши:

1.  Конструкция получается жёсткой, благодаря чему не подвергается деформации. Жёсткость обеспечат угловые рёбра, которые соединяются около опорной балки конька.

2.   Форма крыши очень практична с точки зрения схода осадков, снег не задерживается

3.   Вальмовая крыша будет прекрасно противостоять сильным ветрам, для регионов, где ураганы и торнадо не редкость — большой плюс. Все скаты — наклонные, так что ветер не создаст сильную нагрузку на фронтоны.

4.   Со всех четырёх сторон здания можно сделать большие карнизные свесы. Это позволит защитить фасад от атмосферных осадков.

5.   Визуально дом кажется ниже, привлекательнее, кровельная система легко узнаваема и подходит для самых разных зданий, в том числе каркасных домов и коттеджей.

6.   Места карнизных свесов меньше подвергаются разрушениям.





Нельзя не рассказать и о недостатках вальмовой кровельной системы:

1.   Обойдётся вальмовая кровля недёшево. Конечно, согласны — стройка крыши — всегда дорогое удовольствие, но вальмовый вариант всё равно будет отличаться более высокой стоимостью, чем двускатный, например.

2.   Конструкция получается сложной, обычно возведение вальмовой крыши доверяют специалистам, а это вновь дополнительные расходы.

3.   Крыша достаточно низкая, то есть чердак получится небольшим. Обустроить мансарду под вальмовой кровлей — задача сложная, зачастую просто неразрешимая.

4.   Если на вальмовой крыше имеются мансардные окна, то через них на верхний этаж может проникать влага. Впрочем, этот недостаток можно назвать несколько надуманным. Мансардные окна есть на многих видах кровли, если они надёжные и качественные, никаких проблем не будет, если вовремя закрыть их перед ливнем

5.  Без мансардных окон под вальмовой конструкцией естественных источников света не будет.







Что касается покрытия вальмовой кровельной системы, то оно может быть любым. Вы можете выбрать металлочерепицу, Ондулин, мягкую черепицу, обычный шифер, мембрану… Следует только правильно выбрать наклон, учитывая вид кровельного материала. Кроме того, при выборе угла наклона специалисты советуют учитывать особенности климата региона. Если в вашей местности зимой не редкость сильные снегопады, то его следует сделать большим, чтобы снег сходил легче. А если у вас преобладают сильные ветра, а погода достаточно сухая и жаркая, можно выбрать минимальный угол наклона — до 5 градусов.







Мастера советуют брать для строительства вальмовой кровли пиломатериалы из сосны и лиственницы. Причём все доски и брус следует предварительно обработать антисептиками и антипиренами, чтобы защитить натуральную древесину от возможного возгорания, плесени, грибков и других воздействий.







Резюмируем — все недостатки вальмовой кровли нельзя назвать критическими, они вполне разрешимы. Зачастую владельцы решают немного повысить бюджет строительства крыши, но зато получить максимально надёжную, долговечную и привлекательную конструкцию.



http://www.rmnt.ru/ — сайт RMNT.ru

Вальмовые крыши частных домов: 100+ фото

Содержание
  1. Достоинства
  2. Недостатки
  3. Виды
  4. Расчеты
  5. Нюансы по стропильной системе
  6. Этапы монтажа

Внешний облик дома напрямую зависит от того, какая у него крыша, имеет ли она шикарный вид или нет. Однако не стоит забывать о том, что в первую очередь крыша должна выполнять не эстетическую функцию, а защитную. Конструкция вальмовой крыши очень популярна, особенно для одноэтажных домов, она является одним из видов четырехскатных крыш.

Достоинства

К преимуществам следует отнести:

  • Неимение вертикальных торцевых стен и фронтона.
  • Самое лучшее сопротивление действиям ветра.
  • Меньше других типов крыш поддается разрушениям в участке карнизного свеса.
  • Высокая жесткость благодаря угловым ребрам.
  • Можно обустроить свесы, защищающие стены и фасад от влияний погоды (дождя или снега).
  • Эстетически привлекательный внешний вид, солидность, торжественность.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Расчеты

Для того чтобы рассчитать площадь крыши в квадратных метрах нужно учесть:

  • Длину ската от карниза до конька.
  • Площадь, взяв во внимание трубу дымохода и окна в крыше.
  • Свесы, паралеты и стены брандмауэра.
  • Примыкания полотен (в случае рулонной кровли), а также стоячие фальцы.

Если кровельный материал, что используется для покрытия вальмовой крыши – металлочерепица, то длину скатов необходимо уменьшить на 0,7 метра.

Расчеты площади вальмовой крыши очень трудны, проводить их самостоятельно не рекомендуется. Лучше всего привлечь профессионалов, способных с помощью компьютерной программы точно рассчитать площадь, сделать замеры.

Для максимальной точности крышу условно разбивают на несколько частей, после чего считают площадь каждой из них и в итоге суммируют. Этот метод является оптимальным, так как он прост и надежен, возможность ошибки полностью исключается.

Правильный расчет площади влияет не только на прочность и надежность конструкции, но и на стоимость строительства, так как рассчитывается нужное количество всех материалов: древесины, кровельного покрытия и прочего.

Также важно учесть технические параметры покрытия, его толщину и длину. Все это напрямую влияет на вес кровельного покрытия, удобство его установки. Например, керамическая черепица тяжелая, необходимо создание стропил и монтаж обрешетки, а для гибкой черепицы все это не требуется, так как она имеет сравнительно небольшой вес.

Нюансы по стропильной системе

Стропильной системе и ее конструкции нужно уделить особое внимание, так как ее монтаж гораздо дороже и труднее, в сравнении с односкатной или двухскатной крышей. Данная конструкция нуждается в установке специальных стропил (накосных диагональных), ориентированных к углам стен.

Диагональные стропила гораздо длиннее стандартных, они опираются на стропила скатов (нарожники). Следовательно, из этого на эти стропила возлагается в 1,5 раза больше нагрузка, чем на традиционные стропила. В связи с этим нужно уделить особое внимание выбору древесины, что должна быть максимально качественной. Накосные стропила сооружают по методу спаривания, чтобы они могла справиться с нагрузкой, возлагаемой на них.

Процесс спаривания диагональных стропил позволит:

  • Получить длинные неразрезные балки.
  • Обрести высокую прочность, способную справится с нагрузками за счет двойного сечения.
  • Унификация типоразмеров деталей, что используются.

Этапы монтажа

Последовательность сбора вальмовой крыши:

  • Сооружение мауэрлата. Под этим понятием скрывается обычный брус из дерева, сечение которого составляет 100*100, 100*150 или 150*150 миллиметров. Важная особенность – брус должен быть цельным, сучки и трещины недопустимы.
  • Крепление мауэрлата. Он соединяется по всей длине не встык, а в накладку, после чего углы крепятся металлическими уголками, пластинами и скобами.
  • Монтаж конька, стоек и боковых балок. Идеальное соотношение ширины к высоте – 1:2. Таким образом, балки практически не будут деформироваться, смогут прослужить долгие годы. Стропильный брус выбирается аналогичным путем.
  • Монтаж стропил и их обрезание по высоте. Установка накосных стропил с большим сечением.
  • Установка рядовых стропил. Угловые стропила должны иметь большое сечение, так как они имеют повышенную нагрузку и должны качественно с ней справляться.
  • Монтаж оставшихся стропил. Все они должны быть цельными или на их стыки устанавливают специальные накладки. Соединяют деревянные элементы внахлест с помощью металлических уголков. В месте соединения всех элементов нужно установить опорные врубки, укрепляющие конструкцию крыши.

После этого остается выбрать лишь тип кровли и приступать к финальным работам. Следует отметить, что процесс сбора каркаса крыши трудоемкий, требует особых знаний и навыков, поэтому лучше нанять профессионалов.

Как собрать крышу шатровую


Стропильная система шатровой крыши: принципы сооружения + инструкции

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций.

Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует технология сооружения четырехскатных крыш, но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой. Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.

В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.

Выбор способа сооружения

По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:

  • Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.
  • Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.

Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.

Чаще всего в сфере устройства над частными домами стропильных систем для шатровых крыш используется наслонная технология. Висячая схема сложнее в монтаже и неудобна в ремонте. Часть ее составляющих взаимозависима, поэтому при замене испорченных элементов нередко приходиться заодно демонтировать неповрежденные детали.

Как покрыть крышу вальмовой кровлей | Домой Гиды

Стандартная вальмовая крыша напоминает четырехгранную пирамиду. Классическая конфигурация вальмовой крыши имеет четыре выступа конька, где четыре наклонные стороны сходятся в одну точку. Вальмовая крыша также может иметь пять выступов: два вальмовых выступа и наклонные стороны на обоих концах дома, соединенные гребнем наверху, проходящим между бедрами. Крышка черепицы — также известная как коньковая или остроконечная черепица — это последняя черепица, устанавливаемая на крышу после покрытия кровли рубероидом, гидроизоляцией и черепицей.Изучите эти методы безопасной кровельной черепицы вальмовой крыши.

Безопасность

Наденьте ремень безопасности и привяжите веревку в том месте, где она будет вас поддерживать. В случае падения страховочная веревка должна выдерживать ваш вес и предохранять от удара о землю. Работая на крыше, надевайте перчатки и головной убор, чтобы защитить руки и голову. Если у вас есть рейки, наденьте их на обувь. Держите под рукой много питьевой воды, потому что вы должны работать на крыше, когда она теплая и черепица гибкая.Вытяните меловую линию на 6 дюймов ниже и параллельно коньку вальмовой крыши. Прикрепите его, чтобы создать линию, по которой нужно следовать.

Битумная черепица

Используйте ножницы или универсальный нож, чтобы разрезать черепицу с тремя выступами на три отдельных черепицы, чтобы использовать их в качестве кровельной черепицы для вальмовой крыши. Три пучка черепицы с тремя выступами равны одному квадрату или 100 квадратных футов. Начните с самого нижнего конька бедра на одной стороне крыши и поднимитесь до самого верхнего конька. Поскольку каждая кровельная черепица перекрывает нижнюю, вода проходит через верхнюю часть черепицы и не попадает под черепицу ниже. Установите первую черепицу на гребень так, чтобы она одинаково перекрывала каждую сторону гребня, выровняв одну сторону с линией мела.

Гвозди

Вставьте кровельные гвозди с проволочной спиралью в пневматический кровельный пистолет. Вставьте два гвоздя в черепицу на расстоянии 1 дюйма от концов по обе стороны от выступа черепицы. Язычок находится под следующей установленной черепицей, закрывающей гвозди. Обложите первую черепицу следующей, прибив гвоздями так же, как и первую черепицу.Повторяйте это, пока не дойдете до самого верхнего гребня, а затем повторите для каждого гребня бедра. Когда закончите, укройте самый верхний гребень на вершине каждого гребня бедра. Если у вас четыре бедра, которые доходят до пика, просто отрежьте последнюю черепицу по размеру пика, прибейте ее и покройте шляпки гвоздями кровельным цементом.

Соображения

Планируйте проект крыши на день, когда будет солнце, но нет ветра. Солнечное тепло прикрепляет каждую черепицу к предыдущей. Не держите всю черепицу на солнце во время работы, так как она прилипнет друг к другу и к крыше.Просто сохраните черепицу, которую вы планируете использовать на время работы. Попросите напарника помочь с меловой линией и принести вам черепицу и принадлежности, когда вы ими пользуетесь.

.

Вальмовые крыши — Шатровые крыши — Затраты на установку

Что такое шатровая крыша?

Выбирая каркас и конструкцию для установки новой крыши, вы, скорее всего, будете выбирать между новой вальмовой крышей или двускатной крышей для вашего дома. Вальмовые крыши являются одними из самых популярных в США из-за их чистых, современных дизайнерских линий и невероятной прочности. Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны равны по длине и сходятся наверху, образуя гребень.«Вальм» — это область, где одна часть крыши встречается с другой. Шатровые крыши идеальны в ветреных и заснеженных районах, так как наклон крыши позволяет снегу легко соскальзывать и предотвращает стоячую воду, которая может вызвать обрушение крыши. Есть много типов черепицы, которые могут быть построены в этом типе конструкции крыши вальмовой крыши.

Вальмовая крыша и двускатная крыша

Основное отличие вальмовой крыши от двускатной будет заключаться в общем дизайне и функциональности каждой.Шатровые крыши имеют стиль, при котором все стороны крыши наклонены вниз над стенами вашего дома. У двускатных крыш есть две стороны или пики, которые наклонены вниз к вашему дому.

Обратитесь к подрядчикам

Стоимость вальмовой крыши

Средняя цена на монтаж шатровой крыши составляет где-то между 20–50 000 долларов в зависимости от уклона, наклона и размера вашей крыши, а также используемого кровельного материала. Вы можете рассчитывать заплатить от 8 до 12 долларов за кв.футов или от 80 до 120 долларов за квадрат , установленный в одноэтажном доме стандартного размера. Шатровые крыши дороже обрамлять, чем двускатные. Ниже вы найдете смету расходов на кровлю от местных подрядчиков.

Вальмовые крыши дороже в строительстве, чем двускатные, потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил. Тем не менее, вы ощутите некоторую экономию, поскольку каркас для дома с шатровой крышей намного проще из-за того, что все внешние стены имеют одинаковую высоту.

Шатровая крыша Преимущества

При сильном ветре наклон вальмовой крыши задерживает ветер, так как он должен подниматься и перебираться через крышу, уменьшая его влияние. Шатровая крыша дает строителям возможность включить в свой дом такие элементы дизайна премиум-класса, как сводчатые потолки. Они обеспечивают отличную вентиляцию во всем доме и дают домовладельцам возможность делать простые дополнения, такие как воронье гнездо или слуховое окно. Еще одним преимуществом вальмовых крыш является то, что они имеют одинаковую облицовку со всех четырех сторон, поэтому желоба можно легко установить по всему дому. С помощью герметичных желобов сайдинг надежно защищен от повреждений водой, а ваш подвал и имущество надежно защищены от затопления.

Вальмовую крышу можно узнать по отсутствию вертикальных сторон или «фронтонов». Вальмовые крыши почти всегда имеют одинаковый уклон или наклон, что делает их симметричными относительно осевых линий. Степень наклона или наклона называется «скосом» бедра. Вальмовые крыши бывают самых разных стилей. Если верх вашего дома выглядит как пирамида, вероятно, у него квадратная вальмовая крыша.Если это похоже на пирамиду с длинным гребнем на вершине, вероятно, это прямоугольная вальмовая крыша. Шатровые и мансардные крыши также являются вариантами вальмовых крыш. Вальмовые крыши можно построить практически из любого кровельного материала, например из черепицы, металла или черепицы. Они часто используются в современной архитектуре, особенно в бунгало, домах на ранчо и в коттеджах. Вальмовые крыши являются одними из самых конструктивных из всех конструкций крыш. Всегда разумно поговорить с ближайшими к вам подрядчиками, чтобы узнать приблизительную стоимость и несколько советов о том, является ли шатровая крыша вашим лучшим вариантом установки крыши.


Двускатная крыша

Двускатные крыши — это остроконечные крыши с треугольным каркасом, они просты в строительстве и обычно дешевле, чем более сложные стили кровельных каркасов. Двускатные крыши более склонны к повреждению в очень ветреных районах или в климатических условиях, которые часто подвергаются ураганам, например, во Флориде или других прибрежных районах. Двускатные крыши легко защищают от неблагоприятных погодных условий, таких как дождь или снег, предлагают место для сводчатых потолков, дополнительное чердак и домашнюю вентиляцию.

Обратитесь к подрядчикам

Типы двускатных крыш

Существует несколько типов двускатных крыш на выбор, как показано в таблице ниже. Двускатные крыши бывают пяти стилей каркаса, а именно: прямоугольный двускатный, поперечный двускатный, голландский двускатный, двускатный, двускатный и открытый двускатный (один из наиболее распространенных типов двускатной крыши).

Конструкция скатной крыши

Правильная конструкция и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные.Например, у вальмовых крыш больше швов, чем у двускатных, что облегчает образование утечек воды, если крыша не установлена ​​должным образом.

Одна жалоба на шатровые крыши заключается в том, что они оставляют мало места на чердаке. Однако важно отметить, что вы можете потерять на чердаке, вы получите усиленную вентиляцию для вашего дома, а также вертикальное пространство для таких элементов дизайна премиум-класса, как сводчатые потолки или простых дополнений, таких как воронье гнездо, которые могут дать вашему дому еще одна уникальная дизайнерская особенность.

.

PPT — ОБЗОР КРЫШИ НА БЕДРАХ И ГОЛЛАНДСКИЕ КРЫШИ НА БЕДРАХ Презентация PowerPoint

  • ОБЗОР КРЫШИ НА БЕДРАХ И ГОЛЛАНДСКИЕ КРЫШИ НА БЕДРАХ Создано Майклом Мартином 13/9/04 — Проверено, июнь 2010 г.

    Hip Bevels

  • Расстояние между стропилами и Creeper • Вы можете либо • Отметить ваши лианы на стропилах, либо • Рассчитать их истинную длину

  • Dutch Gable на шатровой крыше • Некоторые люди обращаются к это как конец перемычки • Может быть отделан • листами из фиброцемента, или • деревянной облицовкой, или • другой желаемой отделкой • должен быть правильно оклеен

  • оклад в голландский фронтон Вставить оклад за облицовкой, минимум 50 мм поворот вверх

  • Малые пролеты • Небольшие крыши могут быть обрамлены на верхней части бедра, как показано (раздаточный материал) • Большие пролеты возможны иначе (раздаточный материал)

  • Большие пролеты выполняются, как показано ниже

  • Разметка и длина конька • Размер фронтона определяется количеством расстояний между стропилами за пределами Центрирующие стропила • Расстановка центровочных стропил остается такой же, как и для шатровой крыши

  • Разметка и конек продолжение Длина конька для бедра изначально такая же (раздаточный материал), затем добавлены расстояния между стропилами Если с обоих концов, то добавить шесть расстояний между стропилами Если только на одном конце, добавьте три промежутка между стропилами

  • Укладочная плита и домкратные стропила Подъемная плита Новые домкратные стропила надрезаются сверху

  • Длина и положение • Самый простой способ размещения наклонная пластина и определить длину стропила домкрата — это установить ее по шаблону. • Глядя на вид этой крыши в плане центральной линии, проще всего определить это. • Показано на следующем салазки

  • Стропила домкрата может быть установлена ​​на выкройке, так же как вы делаете ползунки • 1-й счет дополнительных стропил (два) • так что вы можете сделать шаг на два шага вниз от центральной линии на выкройке • Затем оставьте ½ толщина стропил после этого • Эта точка является длиной вашего домкрата. • Обрежьте ее и используйте в качестве разметки для укладки плиты. Длина для шаблона. Точка сборки для разметки. Одно расстояние между стропилами Два расстояния между стропилами ½ стропила В этом примере два стропила свес, а также тот, который вы будете делать

  • качки пластины продолжала Используйте домкрат вырезать балку в положение метки для качки пластины качки пластины находятся в этом положении

  • Джек стропило Cut во всех домкратах стропил и выемке над качкой пластине

  • Cut бедра и лианами режут небольшие бедра и короткие лианы лианы Бедро

  • Dutch фронтона для завершения фил l в фронтоне с обрезными шпильками

  • Практическое упражнение РАЗДАЧА Чтобы построить уменьшенную версию голландской двускатной крыши. Это будет оценочное мероприятие, необходимо пройти и сдать

  • .

    Для чего используются вальмовые крыши?

    Опубликовано: 26 октября 2018 г.

    У вальмовой крыши все стороны наклонены вниз к стенам под постоянным углом. Внешний угол, под которым встречаются смежные наклонные стороны, известен как «бедро». «Вальмовый конец» — это треугольная наклонная поверхность, образующаяся в результате соединения вальм на коньке крыши. Дом с четырехскатной крышей не имеет фронтонов. Как правило, вальмовые крыши имеют наклонные стороны слухового окна и ровную фасцию, позволяющую установить водосточный желоб по всей крыше.Шатровые крыши иногда называют пирамидальными и павильонными. Для квадратных зданий шатровые крыши обычно направлены вверх, образуя пирамидальную структуру. В случае большинства зданий прямоугольной формы для формирования вальмовой крыши используются две треугольные и две трапециевидные стороны.

    История вальмовых крыш

    Шатровые крыши

    очень популярны в американской архитектуре благодаря своей эстетической привлекательности, а также долговечности. Они датируются 18 веком, когда их заметили во французском квартале Нового Орлеана.Шатровые крыши были обычным явлением и в американских домах 1950-х годов. В США шатры в основном встречаются на коттеджах и бунгало в современной домашней архитектуре и были неотъемлемой частью домов во французском стиле, таких как французский провинциальный и традиционный американский стиль Foursquare.

    Как они построены?

    Строительство вальмовой крыши требует аккуратности и аккуратности. Первый шаг включает в себя проведение точных измерений перед обрезкой стропил. Затем стропила крепятся к коньковой доске – каркасу, который будет крепиться вокруг крыши.Чтобы построить крышу, необходимо рассчитать размеры вальмового стропила. Следующий шаг включает в себя крепление стропил по одной. После того, как стропила будут прибиты на место, их можно обрезать для более аккуратной компоновки. Затем вальмовые стропила необходимо соединить со стандартными стропилами. Последний шаг включает в себя установку нарожных стропил между стандартными и вальмовыми стропилами. Металл, черепица, черепица или сланец могут использоваться для покрытия вальмовой крыши.

    Как долго служат вальмовые крыши?

    Вальмовые крыши могут прослужить до 50 лет при условии, что они были правильно сконструированы.Их срок службы зависит от материалов, используемых на крыше, а также качества обслуживания, которое они получают. Использование стальной черепицы на вальмовой крыше позволяет ей прослужить дольше. Хорошее техническое обслуживание предотвращает такие риски, как протечки воды в долгосрочной перспективе.

    Преимущества

    Эти крыши делают дом визуально привлекательным и потенциально увеличивают стоимость недвижимости.

    Вальмовые крыши не имеют плоских концов, на которые может дуть ветер. Они также являются самоподдерживающимися и поэтому хорошо подходят для регионов, подверженных ураганам.

    Шатровые крыши идеально подходят для теплого климата благодаря своей способности сохранять прохладу в доме летом, защищая все стороны дома. Карнизы вокруг крыши также защищают дом от солнца и экстремальных погодных условий.

    Наклонные вниз стороны вальмовой крыши обеспечивают надежный дренаж во время сильных дождей, бурь и снегопадов, позволяя воде или снегу легко таять и стекать с крыши.

    Вальмовая крыша с дополнительным окном или мансардным окном может обеспечить дополнительное жилое пространство.

    Недостатки

    Шатровая крыша стоит дороже, чем двускатная. Конструкция крыши является более сложной и требует дополнительных строительных материалов, а также больших усилий и времени, что приводит к увеличению трудозатрат.

    Хотя форма крыши эффективно отводит дождевую воду, она также делает ее более подверженной протечкам. В конструкции кровли предусмотрены ендовы и вальмы, которые могут стать воротами для воды. Важно инвестировать в хорошего кровельного подрядчика, чтобы минимизировать риски.

    Варианты вальмовых крыш

    Простые вальмовые крыши:

    Простая вальмовая крыша — самый популярный стиль вальмовой крыши. Дизайн включает в себя многоугольник с двух сторон и треугольник с двух других сторон. Все четыре стороны соединяются вверху, образуя гребень.

    Половина бедра:

    Полувальмовая крыша имеет две стороны, укороченные и образующие карниз.

    Голландский фронтон:

    Голландские двускатные вальмовые крыши

    представляют собой гибрид системы вальмовой и двускатной крыш.Эта крыша обеспечивает больше внутреннего пространства благодаря фронтону, который можно найти в конце конька крыши.

    Шатровые крыши:

    В поперечных четырехскатных крышах две секции крыши соединяются на концах, образуя стык или ендову.

    Шатровые пирамидальные крыши:

    В четырехскатной пирамидальной крыше четыре треугольные стороны одинаковой длины сходятся на вершине в одной точке, образуя пирамиду.

    Мансардные крыши:

    Мансардная крыша – это крыша с двумя разными углами наклона.Нижний угол намного круче верхнего угла крыши.

    Цена вальмовых крыш

    Установка новой вальмовой крыши с нуля сравнительно дешевле, чем замена существующей вальмовой крыши. Для нового дома важно учитывать стоимость кровельных материалов, каркаса, а также трудозатрат. Трудозатраты на крышу среднего размера площадью 1500 квадратных футов составляют от 12 000 до 18 000 долларов. Дополнительные материалы, используемые для обрамления, могут добавить от 1 до 2 долларов за квадратный фут.Для крыши площадью 1500 квадратных футов это примерно от 1000 до 3000 долларов.

    Что такое вальмовая крыша?

    Если вы когда-либо обращали внимание на различные формы и стили крыш в вашем районе, вы, возможно, задавались вопросом об их назначении и устройстве. Например, вальмовые крыши являются одними из самых распространенных типов крыш, уступая только двускатным.

    Что такое вальмовая крыша?

    Эта кровельная система, также называемая «шатровой», имеет наклон вниз со всех четырех сторон, где она соединяется со стенами на карнизах. На квадратном здании вальмовая крыша будет напоминать пирамиду. В прямоугольном здании меньшие стороны называются вальмовыми концами. С другой стороны, двускатная крыша имеет наклон только с двух сторон, где она соединяется со стенами у карниза — две другие стены простираются от карниза до пика или конька.

    Как узнать, подходит ли вам вальмовая крыша? Вам придется учитывать, где вы живете, форма вашего дома, и ваш бюджет.

    Обеспечение структурной стабильности каркаса крыши

    В чем главное преимущество вальмовой крыши? Они спроектированы так, чтобы быть самоподдерживающимися: все четыре стороны крыши имеют наклон внутрь, что делает ее прочной и структурно стабильной.Шатровые крыши подходят для районов с большей вероятностью сильного ветра, сильного снега или других суровых погодных условий.

    Вальмовые крыши обрамляются коньковой доской вверху в месте соединения граней крыши, а вальмовые стропила следуют по линии в каждой точке соединения. Стропила помогают поддерживать поверхности крыши — обычные стропила соединяются с коньковой доской вверху и карнизом или фасцией внизу, а нарожники устанавливаются в области ската крыши.

    Эта поддержка осуществляется не за счет эстетики дома.Шатровая крыша будет сочетаться с бесконечными комбинациями стилей и форм зданий, включая квадратные, прямоугольные и даже здания уникальной формы. Ваш план этажа, форма здания и ваши планы чердака могут определять пересечение линий крыши. Тем не менее, вы можете создать именно тот вид, который вам нужен, с такими дополнениями, как фронтоны и слуховые окна.

    Оценка потенциальных недостатков вальмовой крыши

    Из-за более сложных конструктивных особенностей вальмовые крыши, как правило, дороже в проектировании и строительстве, чем стандартные двускатные крыши.Обычно для них требуется больше материала, чем для двускатных крыш, и они имеют более сложную конструкцию, что увеличивает время монтажа.

    Другим потенциальным недостатком является пространство: на чердаке меньше места при использовании вальмовой крыши, чем при выборе конструкции с двускатной крышей. Если чердак также служит жилым помещением, это уменьшение размера может быть важным. Двускатная крыша может помочь создать больше места на чердаке.

    Вентиляция также может быть проблемой в четырехскатной крыше. Двускатные крыши обеспечивают лучшую вентиляцию чердака по сравнению с вальмовой крышей.Обязательно включите сбалансированную систему вентиляции чердака, чтобы уменьшить вредное воздействие тепла и влаги на чердак.

    Изучение вариантов вальмовых крыш

    Вальмовые крыши бывают разных форм и размеров, например:

    • Павильон или пирамидальная крыша: Это обычная вальмовая крыша на квадратном здании. Как следует из названия, он создает форму пирамиды.
    • Мансардная крыша: Этот тип крыши имеет два наклонных угла с каждой стороны крыши. Нижний угол обычно намного круче верхнего угла.Мансардная крыша имеет восемь граней крыши, в отличие от стандартных четырех.
    • Шатровая крыша: Шатровые крыши имеют несколько крутых сторон, которые поднимаются к вершине. Церковные шпили часто имеют шатровые крыши.
    • Голландская двускатная или двускатная крыша: Это вальмовая крыша с небольшим фронтоном в верхней части крыши.
    • Полувальмовая, двускатная или двускатная крыша: Сочетают в себе компоненты четырехскатной и двускатной крыш. Конец двускатной крыши включает небольшую секцию вальмовой крыши, которая наклонена к коньку.

    Теперь, когда вы знаете, что такое вальмовая крыша, вы сможете определить, есть ли она в вашем доме, и как она может повлиять на ваш дом.

    Шатровая крыша | РеноСравнить

    Добро пожаловать в руководство RenoCompare по четырехскатным крышам — это всего лишь один аспект нашего раздела кровли. Вот основы вальмовой крыши, которые позволяют вам сравнить этот тип крыши с другими, которые вы рассматриваете, например, с двускатной крышей. Архитекторы и строители используют термины «бедро» и «бедро».

    Определение вальмовой крыши – что такое дом с вальмовой крышей?

    Вальмовая крыша имеет скаты со всех сторон. Фронтонов нет. Вместо этого область покрыта секцией крыши, которая наклонена вниз и наружу от пика. Вальмовая часть кровли – место соединения примыкающих секций кровли.

    Как и в случае с двускатными крышами, шатровые крыши строятся с уклоном от примерно 4/12 до примерно 20/12. Первое число представляет подъем высоты крыши на каждые 12 дюймов, которые она ведет к вершине.

    Шатровая крыша против двускатной крыши

    Шатровая крыша более заметна, чем двускатная. Крыши больше, а это означает более высокие затраты. Дом с шатровой крышей имеет меньше боковых стен, поэтому общая стоимость выше, если сайдинг выполнен из винила, дерева или фиброцемента, но ниже общая стоимость, если сайдинг выполнен из кирпича или натурального камня.

    Шатровые крыши

    имеют превосходную прочность при сильном ветре. Существуют стандартные вальмовые и двускатные крыши, а также их вариации, создающие архитектурный интерес. Шатровая крыша считается современным стилем; двускатные крыши являются традиционными. Для двускатной и вальмовой крыш подходят одни и те же кровельные материалы.

    Шатровая крыша Плюсы и минусы

    Вот краткий обзор преимуществ и недостатков вальмовой крыши.

    Преимущества вальмовой крыши

    К преимуществам вальмовой крыши относится современная эстетика, подходящая для любого кровельного материала. Конструкция устойчивая, без фронтона, который мог бы поймать сильный ветер и поднять крышу. Шатровые крыши лучше защищают от дождя и снега, чем плоские крыши, а водосточные желоба с водосточными желобами эффективно защищают дом от воды.

    Недостатки вальмовой крыши

    Недостатки вальмовой крыши начинаются с более высокой стоимости строительства и обслуживания по сравнению с двускатной и плоской крышей. Шатровая крыша уменьшает жилое или чердачное пространство непосредственно под ней по сравнению с плоской или двускатной крышей. Надлежащая вентиляция вальмовой крыши является более сложной и дорогостоящей. Наконец, слуховое окно в шатровой крыше, которое неправильно построено, приведет к разрушительным утечкам воды.

    Сравните плюсы и минусы вальмовой крыши с двускатной и плоской крышей, прежде чем выбрать тип крыши.

    Стоимость вальмовой крыши

    Вот краткая информация о стоимости вальмовой крыши:

    • Фермы и материалы обшивки:

    $7-$12 за квадратный фут крыши для каркасных материалов, включая фермы, как на месте, так и на заводе. Для дома с крышей площадью 2000 квадратных футов это 14 000–24 000 долларов.

    2-4 доллара США за квадратный фут кровельные работы с конкретными затратами в зависимости от уклона крыши, ее сложности и того, является ли дом одноэтажным или многоэтажным.Это 4000-8000 долларов для нашего примера дома с площадью крыши 2000 квадратных футов.

    $3-$18 за квадратный фут . За 2000 квадратных футов крыши это 6000-36000 долларов.

    400-700 долларов в день . Кран обычно используется для подъема очень больших ферм или ферм на верхний этаж жилища.

    Основным фактором, помимо размера крыши, влияющим на стоимость вальмовой крыши, является используемый материал. Вот краткое изложение ваших вариантов стоимости установки в квадратных футах самых популярных на сегодняшний день кровельных материалов:

    • Битумная черепица: $3.00-$8.00
    • Деревянная черепица и обрешетка: $5,00–$8,00
    • Металл: $6,00-$12,00
    • Плитки: $10,00-$21,00
    • Виниловый сланец: $8,00–$13
    • Оригинальный планшет: $15,00–$18,00

    Суть в том, что полная стоимость вальмовой крыши для дома с площадью крыши 2000 квадратных футов составляет от 24 000 до 68 000 долларов.

    Узнать больше о различиях между металлической кровлей и черепицей можно здесь.

    Конструкции вальмовой крыши

    Существует шесть вариантов вальмовой крыши.

    Основные шатровые крыши встречаются в домах неквадратной прямоугольной формы.

    Это вальмовая крыша на конструкции квадратной формы с четырьмя секциями крыши одинаковой ширины и угла наклона. Также называется крышей павильона.

    Вальмовая крыша с крестообразным уклоном — это четырехскатная крыша дома с непрямоугольной формой основания, например дома L-образной или T-образной формы, с пересекающимися секциями крыши.

    Этот стиль представляет собой фронтонную стену с вершиной треугольника, замененной шатровой частью крыши, которая короче от пика до карниза, чем другие части крыши. А также срезанная двускатная крыша.

    Голландская двускатная крыша представляет собой частичную вальмовую крышу, которая не доходит до конька оставшейся крыши, образуя над ней небольшую двускатную стену.

    Это четырехскатная крыша с уклоном, который становится более крутым, часто вертикальным, частично вниз по склону.

    Конструкция вальмовой крыши

    Большинство вальмовых крыш изготавливаются из пакетов ферм заводского изготовления, а не строятся на месте, чтобы снизить трудозатраты и повысить точность. Пакет ферм состоит из полных ферм для центра дома и частичных или вальмовых ферм для шатровой части крыши.

    Устройство шатровой крыши включает:

    • Подъем ферм на крышу и прибивание их гвоздями
    • Обшивка ферм для создания настила крыши
    • Прорезка вентиляционных отверстий в палубе (дополнительно)
    • Монтаж кровельного материала, фасции и софита.

    Лучшими кровельными материалами для вальмовых крыш являются:

    • Битумная черепица
    • Металл
    • Глиняная или бетонная плитка
    • Черепица кедровая или встряска
    • Сланцевая плитка

    Вентиляционные отверстия вальмовой крыши

    Главной проблемой шатровых крыш является вентиляция.В то время как фронтоны обеспечивают естественное расположение чердачных вентиляционных отверстий, отсутствие фронтонов означает, что вентиляция конька, бедра и софита необходима. В больших домах с чердаками вентиляционные отверстия часто вырезаются в настиле крыши и закрываются металлическими кожухами, иногда с вентиляторами или турбинами для улучшения вентиляции.

    Преимущества и недостатки вальмовой крыши

    для домов в Сент-Клер-Шорс

    Вы слышали об отчетливых преимуществах и недостатках вальмовой крыши в домах в Сент-Клер-Шорс с вальмовыми крышами.В большинстве жилых районов Мичигана широко распространены двускатные крыши, потому что их легко построить и использовать.

    Шатровые крыши придают любой собственности особый стиль. Кроме того, они совместимы с любым кровельным материалом.

    Если вы планируете установить или использовать вальмовую крышу в качестве замены для вашего нового или существующего дома, вам не нужно далеко ходить, чтобы узнать о них больше.

    Прочитав это, вы:

    Что такое вальмовая крыша?

    В Сент-Клер-Шорс вы найдете несколько объектов недвижимости с преимуществами и недостатками вальмовой крыши.Кроме того, во многих домах по всей Америке используются вальмовые крыши. Простота этого стиля кровли приносит душевное спокойствие и повышает долговечность любого имущества.

    Вальмовые крыши имеют скаты с каждой стороны, имеют одинаковую длину и образуют конек на вершине крыши. Он получает свою «модную» характеристику, когда секции встречаются друг с другом. Кроме того, такой вид позволяет им добиваться уклонов до 30-градусных углов.

    Наконец, вальмовые крыши могут иметь водосточные желоба в каждой области для эффективного отвода осадков.На самом деле, большинство вальмовых крыш имеют несколько водосточных желобов, что делает их идеальной крышей для любой погоды.

    Независимо от того, насколько широка ваша собственность, вальмовые крыши могут вместить и поддержать ваш дом.

    Наконечники для крыш St Clair Shores: преимущества и недостатки вальмовой крыши

    Преимущества

    Самостоятельная распорка

    При обсуждении преимуществ и недостатков вальмовых крыш самоподдерживающая способность вальмовых крыш делает их отличной формой крыши. Для них требуется меньше диагональных распорок, чем для любой другой наклонной крыши в жилых домах. Диагональные распорки помогают наклонным крышам оставаться на месте во время штормов с сильным ветром.

    Диагональные или ветровые раскосы являются одним из основных факторов, удорожающих конструкцию скатной крыши. Кроме того, вам понадобятся профессиональные кровельные подрядчики, чтобы регулярно их проверять, чтобы гарантировать устойчивость вашей крыши.

    Выдерживает большинство ураганов

    При обсуждении преимуществ и недостатков вальмовых крыш следует отметить, что вальмовые крыши лучше всего подходят для экстремальных ураганов и ураганов.Вальмовые крыши могут иметь как минимум 30-градусный уклон, что позволяет ей сдерживать попутный сильный ветер.

    Хотя это не сводит на нет риск сильных ураганов, таких как ураганы, это позволяет крыше вести себя как крылья самолета, проходящего мимо турбулентных ветров. В этом свете у вальмовых крыш больше шансов пережить любой ураган невредимым.

    Даже самые лучшие плоские крыши создают подъемную силу и способствуют разрушению как балок крыши, так и части стен собственности.

    Эффективно отводит дождевую воду к желобам

    Обсуждая преимущества и недостатки вальмовых крыш, можно отметить полезность скатов, особенно в районах Сент-Клер-Шорс с сильными ливнями.

    Вальмовые крыши имеют прямоугольное или квадратное основание, образующее вершину пирамиды по направлению к коньку. Без каких-либо плоских поверхностей осадки будут проходить прямо в желоба. Кроме того, владельцы недвижимости могут построить дополнительные водосточные желоба, чтобы улучшить эффективность дождевой воды с помощью вальмовых крыш.

    Наконец, вальмовые крыши эффективны против сильного снегопада. Снегу не будет места для отдыха на гребне пирамиды, и он будет быстро падать в желоб и на землю.

    Значительно повышает привлекательность

    Во многих жилых постройках колониального и раннего мира использовались формы шатровой крыши. Фактически, известные церкви и особняки используют форму шатровой крыши из-за ее вечной привлекательности. Использование этой формы придает традиционный вид вашему дому.

    В то время как используемый вами кровельный материал играет большую роль в улучшении привлекательности вашей собственности, вальмовые крыши продемонстрируют исключительную текстуру той, которую вы выберете.Шатровые крыши подходят для черепицы, глиняной черепицы, сланцевой черепицы и почти любого другого кровельного материала.

    Вальмовые крыши могут иметь водосточные желоба со всех сторон для эффективной защиты от проливных дождей благодаря квадратному основанию и пирамидальной вершине.

    Модернизированное жилое пространство

    В домах с вальмовой крышей можно добавить мансардные окна. Эти гнезда могут быть зоной отдыха, где вы можете читать книги, глядя на улицу. Кроме того, создание этих гнезд повышает общую стоимость вашей собственности.

    Несмотря на то, что это будет означать дополнительные расходы на строительство и материалы, вы можете максимально увеличить площадь своего жилого дома с вальмовыми крышами.

    Недостатки

    Увеличение стоимости строительства

    К сожалению, вальмовые крыши имеют сложную конструкцию по сравнению со стандартными двускатными. На самом деле, его сложно построить по сравнению с современными домами с плоской крышей.

    Вальмовые крыши требуют большего количества кровельных материалов и строительства специальных несущих конструкций.Хотя в нем меньше диагональных раскосов для предотвращения повреждения кровельного материала, создание фундамента самой кровельной конструкции обходится дороже.

    Кроме того, вам нужно будет больше тратить на рабочую силу. Домовладельцам понадобится архитектор, чтобы создать стабильную и осуществимую вальмовую крышу. Затраты на рабочую силу могут увеличиться из-за дополнительного времени строительства, чтобы конкретизировать сложную конструкцию вальмовой крыши. Наконец, вам понадобится больше швов и квадратов, чтобы эффективно покрыть растущие материальные затраты.

    Большой риск утечек

    Дополнительные кровельные швы — это не просто плохая новость, потому что они стоят немалых денег.На самом деле они способствуют вероятности утечек.

    Если вы используете механически закрепленные или полностью приклеенные однослойные кровельные системы, существует огромный риск протекания крыши в течение года или двух. Сварные швы будут работать лучше, но огромное количество швов, которые вы будете использовать, не устранит риск протечек с вашей вальмовой крыши.

    Наконец, выгодные слуховые окна также представляют собой возможную угрозу утечки. Поскольку они создают дополнительные долины и увеличивают использование пластов, в ближайшем будущем, вероятно, произойдут утечки воды.

    В старых и стареющих колониальных постройках, таких как этот амбар, использовались формы шатровой крыши из-за их эффективности.

    Дополнительные кровельные балки для более тяжелых кровельных материалов

    Последний недостаток вальмовых крыш заключается в том, что вам потребуются дополнительные кровельные балки, если вы собираетесь использовать архитектурную черепицу, модифицированный битум или крышу из оцинкованного/оцинкованного металла.

    Эти три кровельных материала самые тяжелые среди остальных. Поэтому им потребуется дополнительная кровельная опора.Помимо проектирования и строительства вальмовой крыши, вам потребуется увеличить рабочее время кровельного подрядчика для создания необходимых кровельных балок.

    Кроме того, вы потратите немного больше на материалы для строительства этих опор. Однако, если вы готовы преодолеть эти недостатки, вы обязательно получите долгосрочные преимущества вальмовых крыш.

    Подведение итогов

    Обсуждая преимущества и недостатки вальмовой крыши, вы должны понимать, что у каждой формы крыши есть свои плюсы и минусы, и вальмовые крыши не являются исключением.

    Шатровые крыши

    обеспечивают наилучшую защиту от дождя и бури, но они терпят неудачу в таких областях, как затраты на строительство и защита от протечек. Если вы готовы разобраться в преимуществах и недостатках этой формы крыши, то вальмовая крыша определенно для вас.

    У вас есть четырехскатная крыша на вашем участке? Как это работает для вас до сих пор? Поделитесь своим опытом ниже!

    Вальмовая крыша вики | TheReaderWiki

    Эта статья о формах крыши с участием вальмы. Чтобы узнать о других значениях, см. Стропила .

    A шатровая крыша , шатровая крыша [1] или шатровая крыша , это тип крыши, все стороны которой спускаются вниз к стенам, обычно с довольно пологим уклоном (хотя шатровая крыша по определению представляет собой четырехскатную крышу с крутыми скатами, поднимающимися к вершине). Таким образом, дом с шатровой крышей не имеет фронтонов или других вертикальных сторон крыши.

    Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на домах могут иметь две треугольные стороны и две трапециевидные.Вальмовая крыша на прямоугольном плане имеет четыре грани. Они почти всегда имеют один и тот же шаг или наклон, что делает их симметричными относительно осевых линий. Шатровые крыши часто имеют ровную фасцию, а это означает, что водосточный желоб можно установить повсюду. Вальмовые крыши часто имеют наклонные стороны слухового окна.

    Строительство

    Конструкция вальмовой крыши в Северной Австралии, демонстрирующая конструкцию фермы с несколькими гвоздями. Синие детали представляют собой гнутые металлические кровельные рейки или прогоны. Обыкновенная вальмовая крыша прямоугольной формы со скатами, поднимающимися к коньку.Шатровая «павильонная» крыша квадратного плана со скатами, поднимающимися к вершине.

    Шатровые крыши конструировать сложнее, чем остроконечные, для них требуются более сложные системы стропил или ферм. Вальмовые крыши могут быть построены в самых разных формах в плане. Каждый гребень является центральным над прямоугольником здания под ним. Треугольные грани крыши называются вальмовыми концами, и они ограничены самими вальмами. «Вальмовые» и вальмовые стропила с сидят на внешнем углу здания и поднимаются к коньку.Там, где здание имеет внутренний угол, ендовы образуют соединение между наклонными поверхностями (и опираются на ендовные стропила ). Преимущество вальмовых крыш заключается в том, что они придают конструкции компактный и прочный вид. Уклон крыши (скат) может быть разным.

    Использование

    Шатровые крыши в современной домашней архитектуре обычно используются в бунгало и коттеджах и являются неотъемлемой частью таких стилей, как американский Foursquare. Тем не менее, они использовались во многих стилях архитектуры и в самых разных структурах.

    Преимущества и недостатки

    Шатровая крыша разнообразного плана, «h» обозначает вальму, «v» обозначает ендову.

    Шатровая крыша является самонесущей и требует меньшего количества диагональных связей, чем двускатная крыша. Таким образом, вальмовые крыши гораздо более устойчивы к ветровым повреждениям, чем двускатные. У вальмовых крыш нет больших, плоских или плоских концов, которые могли бы ловить ветер, и они по своей природе намного более устойчивы, чем двускатные крыши. Однако для ураганного региона крыша также должна иметь крутой скат; предпочтителен уклон не менее 35 градусов от горизонтали или круче.Когда ветер обдувает шатровую крышу с пологим скатом, крыша может вести себя как крыло самолета. Затем создается подъемная сила с подветренной стороны. Чем плоская крыша, тем больше вероятность, что это произойдет. Шатровая крыша с более крутым скатом имеет тенденцию задерживать ветер, когда он проходит через крышу, разрушая эффект. Если уклон крыши менее 35 градусов от горизонтали, крыша будет подвержена подъему. Более 35 градусов, и не только ветер, дующий над ней, сталкивается с эффектом срыва, но и крыша фактически прижимается к стенной пластине давлением ветра.

    Недостатком вальмовой крыши по сравнению с двускатной на том же плане является меньшее пространство внутри подкровельного пространства; затруднен доступ для обслуживания; вальмовые крыши труднее проветривать; и нет фронтона с окном для естественного освещения. [2] [3] Элегантные, органичные дополнения относительно сложно сделать в домах с шатровой крышей.

    Варианты

    Мансардная крыша

    Мансардная крыша представляет собой вариант вальмовой крыши с двумя разными углами крыши, причем нижний намного круче верхнего.

    Двухскатная крыша или голландский фронтон

    Другим вариантом является фронтон (терминология Великобритании) или голландская двускатная крыша (терминология США и Австралии), у которой есть вальма с небольшим фронтоном (фронтоном) над ним. Этот тип упрощает конструкцию крыши; балочные фермы не требуются, но он по-прежнему имеет ровные стены и ровные карнизы.

    Восточноазиатская вальмовая и двускатная крыша по своей концепции аналогична двускатной.

    Полувальмовая крыша

    Полувальмовая, двускатная или двускатная крыша имеет фронтон, но верхняя точка фронтона заменяется небольшим вальмом, спрямляющим вершину фронтона.Нижний край полувальма может иметь желоб, ведущий к остальной части крыши с одной или обеих сторон. И двускатная крыша, и полувальмовая крыша занимают промежуточное положение между двускатной и полностью вальмовой: у двускатной крыши фронтон над вальмой, а у полувальмовой — вальма над фронтоном.

    Полушатровые крыши очень распространены в Англии, Дании, Германии и особенно в Австрии и Словении. Они также типичны для традиционных деревянно-каркасных зданий в районе Велден на юго-востоке Англии.

    Полувальмовые крыши иногда называют «голландским вальмом», но этот термин легко спутать с «голландским фронтоном».

    Крыша павильона

    Крыша с равноскатными скатами в квадратном или правильном многоугольном плане, имеющая пирамидальную или почти пирамидальную форму. [4] Низкие варианты обычно используются для отделки беседок и других конструкций павильонов. Варианты крутых башен или церковных башен известны как пирамидальные крыши.

    Рейнский руль или крыша руля

    Остроконечная крыша, видимая на шпиле или башне, ориентированная так, что она имеет четыре фронтона.Посмотрите церковь Святой Марии Пресвятой Богородицы, Сомптинг в Англии или Шпейерский собор и Лимбургский собор в Германии.

    Шатровая крыша

    Шатровая крыша представляет собой тип многоугольной шатровой крыши с крутыми скатами, поднимающимися к пику или перекрестку.

    См. также

    Референции

    Внешние ссылки

    Шатровая крыша в Денвере, Колорадо

    Крыша с наклонными концами, а также боковыми сторонами.Все четыре стороны спускаются к карнизам от конька; внешние углы, образующиеся в месте стыка двух сторон скатной крыши называются бедрами, а обратные этому соединению называются долинами.

    Все стороны спускаются к стенам, обычно с довольно пологим уклоном. Дом с шатровой крышей не имеет фронтонов или других вертикальных сторон крыши, если только нет комбинации конструкций, используемых в одной конструкции.

    Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на домах могли иметь две треугольные стороны и две трапециевидные.Вальмовая крыша на прямоугольном плане имеет четыре грани. Они почти всегда имеют один и тот же шаг или наклон, что делает их симметричными относительно осевых линий.

    Вальмовые крыши часто имеют ровную фасцию, а это означает, что водосточный желоб можно установить по всему периметру. Преимуществом такой конструкции кровли является защитный выступ, образующийся над торцевые стены, а также боковые стены и карнизы обычно располагаются в одной плоскости, что позволяет лучше контролировать дренаж крыши.

    Шатровая крыша является самонесущей и требует меньшего количества диагональных связей, чем двускатная крыша.Таким образом, четырехскатные крыши гораздо лучше подходят для районов с ураганами, чем двускатные крыши. Вальмовые крыши имеют нет больших, плоских или плоских концов, чтобы ловить ветер, и по своей природе они намного более устойчивы, чем двускатные крыши.

    Однако для ураганного региона крыша также должна иметь крутой скат; предпочтителен уклон не менее 35 градусов от горизонтали или круче. Когда ветер дует по мелкому склону вальмовая крыша, крыша может вести себя как крыло самолета. Затем создается подъемная сила с подветренной стороны. Чем плоская крыша, тем больше вероятность, что это произойдет.Более крутая вальмовая крыша имеет тенденцию заставлять ветер останавливаться, когда он проходит через крышу, разрушая эффект. Если уклон крыши менее 35 градусов от горизонтали, крыша будет подвержена подъему. Более 35 градусов, и не только ветер, дующий над ней, сталкивается с эффектом срыва, но и крыша фактически прижимается к стенной пластине давлением ветра.

    Возможным недостатком вальмовой крыши по сравнению с двускатной на том же плане является меньшее пространство внутри подкровельного пространства; затруднен доступ для обслуживания; вальмовые крыши труднее проветривать; и нет фронтонов с окнами для естественного освещения.

    Несмотря на то, что дизайн довольно устарел, он позволяет создать просторные планировки в стиле «ранчо», которые обеспечивают меньшее сопротивление внешнему ветру и вакуум, чем двускатная крыша. Ферма системы в конструкции вальмовой крыши могут быть довольно сложными и дорогостоящими в строительстве, но обеспечивают очень прочную, проводящую погодные условия поверхность крыши.

    слуховое окно с остроконечной крышей и слуховое окно с шатровой крышей

    Мансардное окно представляет собой архитектурную конструкцию, выступающую из-под наклонной крыши. Они добавляют структурные рамы для окон и предлагают дополнительное жилое пространство на чердаке. Мансардные окна с фронтонами и бедрами — наиболее часто используемые архитектурные стили слуховых окон.

    Мансардное окно с двускатной крышей

    Фронтон представляет собой треугольник, образованный двумя наклонными плоскостями крыши здания, которые встречаются у коньковой балки посередине. Слуховые окна двускатной крыши выступают под прямым углом к ​​крыше. В остроконечном слуховом окне боковые стены берут на себя нагрузку стропил крыши и переносят нагрузку на стропила основной крыши.

    Преимущества и недостатки двускатных слуховых окон

    Двускатные слуховые окна пользуются всеобщим спросом. Они традиционны по стилю, просты по дизайну, просты и недороги в изготовлении. Двускатная конструкция использует силу тяжести для устойчивости своих элементов. Они обеспечивают дополнительное пространство для жизни, предоставляя 1/2 этажного пространства наверху вашего дома.

    Из-за крутых наклонных сторон слуховые окна с фронтоном обеспечивают более легкий сток воды с крыши. Они могут выдерживать большинство климатических условий и особенно сильные снегопады.Так как снег легко соскальзывает с крутого ската крыши, опасность повреждения крыши при обрушении отсутствует.

    Двускатная крыша также не будет затенять стены у ее фронтонов.

    Мансардное окно с вальмовой крышей

    Мансардное окно с вальмовой крышей наклонено вверх со всех трех сторон конструкции. Вертикальных концов нет. Внешний угол, под которым сходятся 3 смежные наклонные стороны крыши, называется вальмой.Степень такого наклона обозначается как скос бедра. Имеется треугольная наклонная поверхность, образованная вальмами, которая встречается у конька крыши. Это известно как тазобедренный конец.

    Квадратная четырехскатная крыша имеет единственную точку наверху, откуда ее стороны скатываются вниз. Точно так же прямоугольная четырехскатная крыша образует ребро поверх проектируемой длины. Мансардные окна очень крепкие. Шатровые слуховые окна обычно строят в домах ранчо и коттеджах.

    Преимущества и недостатки шатровой крыши

    Слуховые окна для шатровой крыши обеспечивают комфорт, полезность и прочность.Легче соорудить их стены, находящиеся в 1 уровне и несущие нагрузку кровли. Шатровые крыши симметричны относительно своей средней линии. Шатровые крыши в верхней части дома открывают все стороны и представляют чистый эстетический вид.

    Так как этот тип кровли имеет устойчивую, ровную фасцию, вокруг нее легче установить водосточный желоб.

    Кроме того, по периметру имеются карнизы, которые также защищают стены здания от суровых погодных условий и обеспечивают тень на стенах от солнца.Вам нужно меньше энергии для охлаждения дома в теплую погоду.

    Шатровая крыша намного прочнее, чтобы противостоять давлению ветра во время урагана, и больше подходит для регионов Северной Австралии и побережья Мексиканского залива на юго-востоке США, чтобы соответствовать строгим строительным нормам.
