Чертежи кирпичных печей для бани с порядовкой
Задумываясь над строительством банной печи, необходимо правильно подобрать тип и габаритные размеры будущей конструкции, определиться с конструкцией дымохода, выбрать строительный материал и смесь для кладки. Чертеж с нанесенными геометрическими размерами и детальная порядовка помогут не допустить ошибок в процессе возведения.
Банная печь имеет ряд отличий от традиционных, используемых для отопления дома. У них обязательно присутствует ниша для нагрева камней и водонагревательный контур. Простая конструкция — это бак с водой расположенный в определенном месте печки.
Выбор размеров
Подбирать чертеж, необходимо определить габаритные размеры кирпичной банной печи. Они выбираются исходя из объема отапливаемой парилки и согласно личным предпочтениям. Но в самых распространенных вариантах, для удобства кладки, площадь основания выбирается либо 3,5 на 4 кирпича, либо 4 на 5 кирпичей. Высоту подгоняют под удобство использования и в соответствии с расстоянием до перекрытий.
Как правило, печки делают 168 или 210 см. В этих размерах учтен только сам теплоагрегат, без конструкции дымохода.
Варианты конструкций
Самыми распространенными считаются агрегаты со встроенным металлическим баком для воды. В зависимости от личностных предпочтений, он может располагаться либо снизу, либо сверху. Рассмотрим чертежи с порядовками двух основных вариантов расположения.
Печь с нижним расположением ёмкости для воды
В конструкции такой системы, пламя в топочной камере с одной стороны нагревает щит, на котором расположены камни, с другой — ёмкость с водой. Ёмкость, вмонтированная сбоку печи, служит стенкой для камеры горения.
Эта модель обеспечивает быстрый нагрев, как каменки, так и воды внутри бака. При этом увеличивается расход дров, поскольку распределение тепла идет на два источника нагрева одновременно. Выкладывается такая печь в 21 ряд с применением стального щита для отделения каменки.
Система с верхним расположением ёмкости для воды
В данном варианте, бак располагается вплотную к стенкам каменки и отделяется от неё листом негорючего материала.
Такое расположение имеет ряд преимуществ:
- Жар от сгорания дров идет на прогрев камней.
- Бак с водой нагревается за счет вторичной отдачи тепла от каменки к боковой стенке бака.
- Прокалить камни в такой печке можно гораздо сильнее, поскольку вода закипать будет медленнее, чем при прямом контакте с каменкой.
Негорючей прокладкой подойдет лист из асбестоцемента.
Порядовка такого теплоагрегата состоит из 25 рядов, но при этом требует меньшего расхода строительного материала.
Вариант для большой парной
Печь такой конструкции имеет закрытую каменку, может работать непрерывно и протопить одновременно несколько помещений бани.
Кладку начинают с вентиляционного канала, вход которого расположен в подполье. Перекрывающая заслонка монтируется с 3-го ряда. В этой плоскости формируют топочные камеры, потом устанавливают дверцы и прочистной канал. Сформировав поддувало, переходят к кладке основных стенок топок и перемычек.
Это наиболее распространенные и простые варианты чертежей. При этом стоит понимать, что они не учитывают индивидуальных особенностей помещений парной. Зная основные процессы, проходящие при горении дров, можно без труда изменить вид будущего агрегата под свои нужны, рассчитав необходимые размеры для основания и дымохода.
банная печь из кирпича, проект, схема и порядовка своими руками, фото и видео
Содержание:
1. Виды кирпичных печей для бани
2. Кирпич для обустройства печи
3. Кирпичная банная печь своими руками: проект и схема
Металлические печи для бань выгодны и удобны, но, как правило, печники со стажем рекомендуют делать их из кирпича. Только в таких парных атмосфера отличается комфортом, тепло приятное, дышится легко, а пар, хотя и насыщенный, но не обжигает, если кирпичная печь для бани сделана правильно.
Кирпичные отопительные печи для дачи и бани излучают мягкое тепло. Они являются идеальным выбором для тех людей, которые посещают парную достаточно часто. Что касается дизайна кирпичных конструкций, то выглядеть они могут великолепно, подтверждением чему служит фото на сайте.

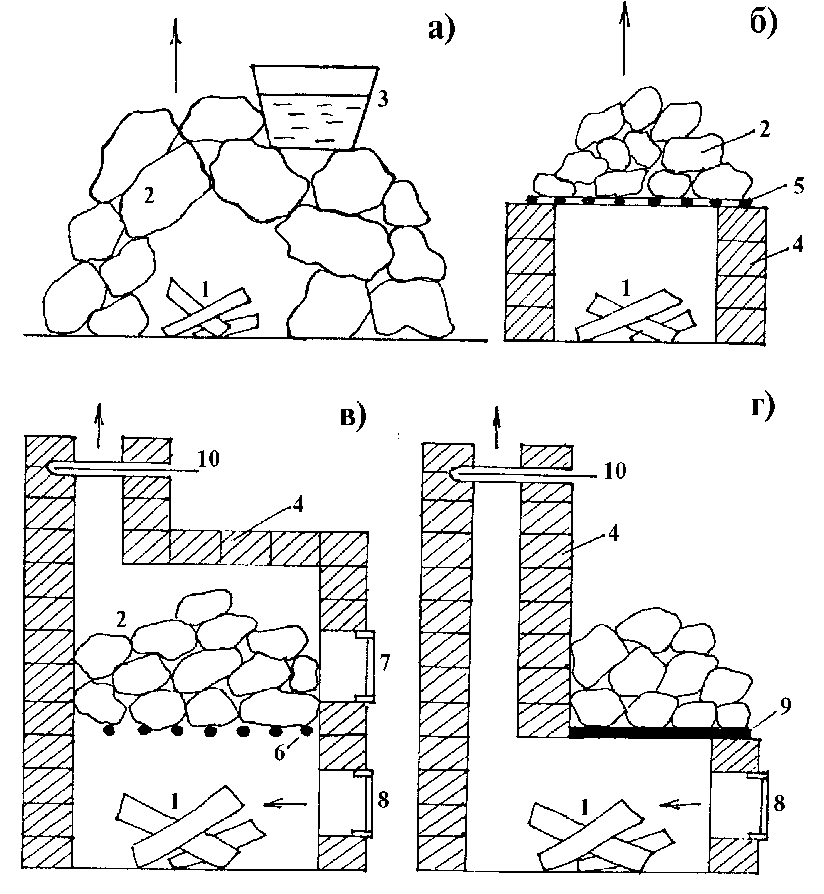

Виды кирпичных печей для бани
- «по-белому»;
- «по-черному»;
- «по-серому»;
- «с плитой».
Печи «по-белому» не загрязняют помещения, но на их прогревание уходит немало времени – до 12 часов, поскольку камни в них нагреваются от перекрывающей металлической плиты. По этой же причине они долго сохраняют тепло.
Печь для бани из кирпича, которую топят «по-черному», делают без дымохода. Именно такие конструкционные решения использовались деревенскими жителями, поскольку считается, что в таких банях пар качественный, но необходимо ожидать, пока полностью не прогорит топливо.
Предназначенные для бани печи «по-серому» делают с дымоходом – они более экономичны, поскольку помещение прогревается быстро, но так как сажа в них откладывается на камнях, необходимо ждать, пока дрова не сгорят.
Кирпичная банная печь своими руками делается так: бак и камни располагают на двух плитах из чугуна, не до конца закрытых с целью быстрого нагрева помещения. Бак с трех сторон прикрывают кирпичным кожухом для обеспечения высокой температуры нагрева воды, при этом емкость располагают непосредственно над топкой, а над дымоходом помещают камни. Читайте также: «Как изолировать трубу в бане – проверенные способы изоляции».
Кирпич для обустройства печи
Если затраты на строительство печи для банного помещения ограничены, достаточно будет самого обычного кирпича, причем среднего качества. Но следует учитывать, что его размеры не всегда соответствуют стандарту, который составляет 25х12х65 миллиметров, поэтому швы квадрата не всегда получаются до 10 миллиметров.
Для решения проблемы следует немного укоротить по длине средний кирпич, составляющий сторону квадрата, где уложены один за другим три кирпича, для того чтобы была правильно выложена банная печь из кирпича своими руками. В результате параметры печи уменьшатся и составят 74х74 сантиметра, но ширина швов не превысит 5-ти миллиметров.
Кирпичная банная печь своими руками: проект и схема
Добротную кирпичную печь можно выложить своими руками. Для этого потребуется проект банной печи из кирпича. Кроме этого нужны элементарные навыки кладки и до сантиметра следует выполнять схему с представленной порядовкой. Работа выполняется пошагово. Читайте также: «Популярные проекты каминов из кирпича — выбираем под себя».
Шаг 1. Создание основания
Прежде всего, необходимо выполнить гидроизоляцию железобетонного фундамента, благодаря чему даже в летнюю жару он будет оставаться холодным.
Для выполнения работы необходимо иметь несколько кусков рубероида по размеру равных площади кирпичей, уложенных сверху железобетонного основания. Первые два из них пойдут на то, чтобы отделить бетонную часть подготовленного фундамента от начального кирпичного ряда, а оставшиеся укладывают между массивом печи и промежуточными кирпичными рядами.
Затем приступают к нарезке кирпичей для выкладки стенки из 5 рядов. Ее наличие защитит вагонку (если ее планируют использовать) в помещении от возгорания. Для изготовления раствора применяют цементно-песчаную смесь.
Чтобы первую кладку выполнить точно, подвешивают тросик отвеса таким образом: его острый конец должен располагаться выше первого ряда.
Шаг 2. Подготовка глины и песка
На этом этапе, когда строятся кирпичные печи для бани, следует подготовить глину, поскольку насухо выкладывают лишь первый ряд. Цемент при этом не используют, поскольку он не переносит достаточно высоких температур.
Построить добротную печь для бани можно только с использованием глины, которую добывают на глубине 0,5 метра. Ее хорошо очищают от примесей и перед применением предварительно замачивают на несколько суток. С этой целью около места постройки вырывают специальную канаву.
Также потребуется подготовить песок для строительства печи – его очищают от различного мусора и хорошенько просеивают, в противном случае возможно попадание в узкие швы мелких частичек гальки.
Глину разминают твердым предметом, потом добавляют воду и перемешивают при помощи перфоратора с миксером.
Подготовленный раствор по консистенции должен напоминать густую сметану, только после этого в него добавляют очищенный песок, немного политый водой.
Качество смеси проверяют при помощи чистой сухой палки, ее окунают и вынимают:
- если на ней остается 2-миллиметровый слой, тогда раствор можно применять;
- при толщине слоя менее 1 миллиметра, следует добавить еще глину;
- если размер слоя более 3-х миллиметров, требуется еще песок.
Заранее заготавливать раствор не следует, поскольку он быстро теряет свои свойства. Лучше замешивать его небольшими порциями.
Шаг 3. Начало кладки банной печи
После того как подготовлены инструменты, приступают к кладке. Когда делается кирпичная печь для бани – порядовка должна быть предварительно распечатана. При порядовке печи для бани также понадобятся угольник, плоскогубцы, наждачный круг и совок с веником.
Конструкционное решение печи предполагает, что в начальном ряду кладки располагается первая прочистная дверца, для чего ее нижние крепежные элементы заделывают под кирпичи. Для крепления используют оцинкованную проволоку 3-миллиметрового диаметра — она лучше сгибается, если ее немного прожечь. Чтобы в дальнейшем скрученная проволока не стала помехой при укладке кирпичей, в них предварительно прорезают канавки.
Для прочистных дверок, которые превышают толщину кирпичей, делают в них прямоугольные вырезы. Они должны быть на 3-5 миллиметров больше высоты выступающей части дверок. В конце работы щели заполняют глиняным раствором. Читайте также: «Как правильно установить печь в бане».
Шаг 4. Установка емкости для воды
Когда своими руками строится кирпичная печь для бани – схема ее выполнения должна полностью выполняться. На данном этапе после подгонки кирпичей под проволоку и укладки нового ряда, переходят к монтажу бака для воды, если это запланировано проектным решением.
Качественную емкость можно сварить своими силами, изучив проекты кирпичных печей. Главным моментом является правильная установка бака.
Шаг 5. Монтаж колосниковой решетки
В том случае, если два кирпича в поддувале, уложенные на ребро, не достают до верхней точки четвертого ряда, это означает, что изготовители материала не выдержали параметры своих изделий. При помощи болгарки из нового кирпича вырезают две пластины так, чтобы вместе с раствором они образовали ровную поверхность под колосниковой решеткой. Главное, чтобы она не упиралась в стену топки. В противном случае колосниковая решетка под действием высокой температуры может расшириться и слегка раздвинет кирпичи. Если вдруг она упирается, потребуется подгонка.
Шаг 6. Подгонка кирпичей в пятом ряду
Если строится банная печь из кирпича — порядовка всегда должна быть под рукой. Так, когда схемой предусматривается установка бака для воды, возможно возникновение новой проблемы.
Решают данную проблему следующим образом: эти кирпичи сдвигают в сторону поддувала на 3 сантиметра, сделав между ними минимальное расстояние, а вместо третьего кирпича укладывают два бруска. Их ширина должна быть такой, чтобы щель между изделиями из дерева была невидимой. Но левый брусок следует сдвинуть вперед на 1,5 сантиметра.
Завершив данную работу, приступают к двойной обмотке печной дверцы асбестовым шнуром, как и бака, в местах, где он контактирует с кирпичами. Делают эту манипуляцию в целях перестраховки – нередко случается, что печь начинают топить, не налив в емкость воду.
Шаг 7. Закрепление дверцы топки
Чтобы закрепить топочную дверцу, используют оцинкованную проволоку, подойдет даже 2-миллиметровая. Для каждого отверстия нужно скручивать три куска. В остальном способ заделки и подгонки аналогичен действиям, выполняемым при креплении прочистных дверок. Свитые 6 проволок получаются более жесткими, но справиться с ними помогут обычные плоскогубцы.
Шаг 8. Кладка кирпича с 6-го по 8-й ряды
На данном этапе может возникнуть проблема та же, что и при кладке пятого ряда – используемый кирпич не соответствует стандартным размерам. При составлении чертежей, проектировщики рассчитывают, что будет использован качественный материал. Читайте также: «Проверенные проекты бани с комнатой отдыха – варианты строительства».
Соответственно, когда строится кирпичная банная печь – порядовка составляется из расчета, что кирпичи имеют стандартный размер.
Невидимый брак приводит к появлению щели, но заделывать ее глиной бесполезно, лучше задействовать бруски. Читайте также: «Печь камин для бани — делаем сами».
После завершения 9-го ряда устанавливают плиту из расчета, что ее края будут находиться на кирпичах на расстоянии 2 – 2,5 сантиметра. Дальше приступают к обустройству дымохода.
Кирпичная печь для бани: видео-инструкция по порядовке своими руками:
Как сделать свою собственную дровяную печь для сауны
Когда мы думаем о печах для сауны, мы думаем о спа-салоне в полностью деревянном домике в горах или о каком-то другом роскошном значении.
По уважительной причине, коммерческие сауны, как правило, дорогие. Однако что, если мы скажем вам, что вы можете получить наилучшие впечатления от сауны у себя дома? Самостоятельно построить сауну вполне реально при наличии необходимых инструментов и знаний.
Вот наше экспертное руководство по сборке собственной печи для сауны. Это включает в себя происхождение дровяных печей для сауны, преимущества использования саун, инструкции по сборке дровяных печей для сауны своими руками и меры предосторожности, которые вы должны принять, прежде чем рассматривать каменки для сауны.
Следуйте нашим советам, чтобы получить наслаждение от сауны!
История сауны
История банной печи восходит к 1112 году в Финляндии. На самом деле, это настолько укоренилось в культуре, что многие финские домохозяйства и жилые дома имеют сауны для своих жителей. Позднее финны привезли банные печи в другие страны, например, в США и страны Балтии (в частности, в Эстонию).
В наши дни печи для бани превратились из простых дровяных печей в электрические обогреватели. Интересно также отметить, что первые банные печи врывались в землю или устанавливались над ней на деревянных бревнах, а позже они превратились в постоянные закрытые сауны, такие как всем известная деревянная сарай.
Преимущества использования саун
Посещение саун дает широкий спектр преимуществ для здоровья. К ним относятся облегчение боли при перенапряжении мышц, артрите и даже солнечных ожогах. Одна из причин существования этой характеристики сауны связана с высвобождением гормонов, таких как бета-эндорфины, которое происходит во время сеанса парной.
Если вы когда-либо болели, вы, вероятно, знаете домашнее средство, которое представляет собой метод ингаляции, при котором вы наклоняетесь над миской или раковиной с очень горячей водой, накрыв себя полотенцем, а затем вдыхаете захваченный пар. Что ж, более роскошная версия этого — сеанс, проведенный в вашей сауне, который имеет такой же эффект, как и устранение заложенности носа. По данным финских исследователей, частые посещения сауны также действуют как профилактическое, а не только лечебное средство, измеряют и снижают риск простуды на 30%.
Точно так же вы должны быть знакомы с паровыми процедурами для лица и чудесными преимуществами пара для кожи.
Что ж, эти преимущества увеличиваются при частом посещении сауны! Использование тепла и пара в сауне не только очищает ваше тело от токсинов, но и увеличивает приток крови к вашей коже, что помогает сохранить ее упругой, эластичной и гладкой. Подаваемое тепло и пар помогают стимулировать выработку коллагена в коже и открывают поры. Инвестиции в сауны — верный способ сократить количество посещений салонов красоты!
Помимо физических преимуществ и облегчения боли, посещение сауны также приносит пользу для психики, например, позволяет снять стресс и расслабиться, восстановить энергию и в целом улучшить самочувствие.
Что нужно для сборки дровяной печи для сауны
Во-первых, вам нужно собрать некоторые инструменты и оборудование для самостоятельной сборки дровяной печи для сауны. Убедитесь, что все они находятся поблизости, чтобы вам не пришлось бродить вокруг, строя дровяные печи.
Вот предметы, которые вам понадобятся:
Материалы и оборудование
- Металлический бак – возможно, старая бочка из-под пива или старый газовый баллон (подойдет размер 13 кг)
- Теплозащитная стяжка для внутренней отделки
- Дымоход
- Петли
- Саморезы
- Черная термостойкая аэрозольная краска
- Угловая шлифовальная машина с отрезными дисками по металлу
- Крупная гладкая галька/камни
Пошаговое руководство по сборке печи для сауны
Мы собираемся сделать самодельную версию старой печи для сауны.
Они широко использовались много лет назад в хижинах рабочих, железнодорожных транспортных средствах и баржах, поэтому, если вам посчастливилось иметь один из них, вам не нужно идти дальше.
Шаг 1: Удалите газ из баллона
Если вы используете газовый баллон, вы должны быть абсолютно уверены, что он пуст, прежде чем начать резку металла. Лучше всего отвинтить узел клапана от верхней части бака, а затем полностью заполнить его водой. Затем, после слива воды, мы уверены, что газа не осталось.
Шаг 2: Подготовьте корпус печи
Отрежьте верх и низ резервуара для воды, чтобы получился простой металлический цилиндр.
Вырежьте две квадратные секции, одну в верхней части для добавления топлива и одну в нижней части для очистки от золы. Сохраните кусочки металла, чтобы позже сделать дверные створки над этими отверстиями.
Вырежьте отверстие для дымохода в задней части печи и в верхней части.
Шаг 3: Футеровка цилиндра
Найдите трубку, которую можно использовать в качестве шпангоута, в центре цилиндра так, чтобы вокруг оставалось пространство около 50 мм (2 дюйма).
Это может быть пластиковая труба, картонная трубка, кусок металлического воздуховода и т. д.
Обильно смажьте форму любым растительным маслом. Затем замесить теплоизоляционную стяжку и заполнить пространство между ней и внутренней частью бака. Надавите на материал и утрамбуйте его так сильно, как только сможете. Материал следует оставить на ночь для затвердевания, но через час отверстия для дымохода и дверей следует вырезать сильным ножом, прежде чем материал станет слишком твердым для работы.
На следующий день вы сможете снять прежнее, а если это картон, то просто подожгите его.
Этап 4: Прикрепите дверцы
Как и в большинстве дровяных печей, в печи для сауны необходимо прикрепить дверцы, чтобы удерживать тепло внутри.
Шаг 5: Найдите печь
Печь для сауны должна располагаться либо на тротуарной плитке, либо на нашем основании печи Casa. Не рекомендуется располагать дровяную сауну на деревянном полу. Это необходимо для предотвращения риска возгорания.
Шаг 6: Установка дымохода
Дымоход является очень важным компонентом, обеспечивающим оптимальную вентиляцию и предотвращающим риск возникновения пожара.
Шаг 7: Изготовление держателя для камней
Наконец, когда установка печи завершена, нужно заняться камнями/камешками. Камни лежали на дровяных печах. Когда вы наливаете на них воду, она создает пар. Вам нужно сбалансировать камешки на плите. Вот два способа сделать это:
Первый вариант — создать простой лоток из листового металла. Вам нужно слегка изогнуть края, чтобы камни были на месте. Вы можете приварить лоток к верхней части резервуара, чтобы удерживать его более надежно.
Второй способ — сделать клетку вокруг трубы. Для этого можно использовать стеллажи из стальной проволоки. Таким образом, вы можете добавить больше камней. Высокая колонна может стать ярким акцентом в вашей сауне. Когда ваш держатель готов, все, что вам нужно сделать, это добавить камни.
Тем не менее, мы рекомендуем использовать дерево для держателя камешков вместо металла, стали или керамики, которые могут обжечь людей, потому что они сильно нагреваются.
Для этой цели вы можете использовать материалы, которые использовались для самой сауны.
Наконец, покройте всю печь термостойкой аэрозольной краской.
Шаг 8. Вставьте камни и наслаждайтесь парилкой
Готово! Ваша сауна на дровах готова к работе! После того, как вы вставили и нагрели камни, все, что вам нужно сделать сейчас, это немного побаловать себя в собственной сауне, и вы, несомненно, получите истинное наслаждение от сауны.
Баня в сауне делает купание приятным, а добавление эфирных масел, придающих особый аромат, сделает купание особенно приятным. Все, что вам нужно сделать, чтобы добиться этого особенного аромата, — это капнуть несколько капель эфирного масла в воду, которая затем льется на камни в дровяной банной каменке.
Меры предосторожности при использовании дровяной печи для сауны
В большинстве случаев использование дровяной сауны имеет смысл с точки зрения безопасности и пользы для здоровья. Тем не менее, есть несколько случаев, когда вы должны соблюдать осторожность.
Например, вам нельзя посещать сауну, если вы:
Боретесь с бесплодием: При повышении температуры количество сперматозоидов уменьшается. Сауны с дровяным отоплением вызывают повышение температуры, что может быть неблагоприятным для здоровья фертильности. Если вы беспокоитесь о плодородии, не рекомендуется использовать дровяные печи.
Если у вас проблемы с кожей: Сауна улучшает кровообращение и кровоток, который может доставлять питательные вещества вашей коже. Однако при определенных кожных заболеваниях банные печи не рекомендуются. Если у вас акне, экзема или розацеа, сауна может усугубить ваше состояние.
Принимать лекарства: Некоторые лекарства нельзя использовать при воздействии тепла и высокой температуры. Если вы принимаете лекарства, перед посещением сауны необходимо проконсультироваться с врачом.
Страдаете от проблем с сердцем: Посещение сауны может улучшить вашу сердечно-сосудистую систему.
Однако, если вы страдаете от проблем с сердцем, вы должны проконсультироваться с врачом перед посещением сауны.
В любом случае, при наличии каких-либо проблем со здоровьем, в том числе не упомянутых, перед использованием дровяной сауны необходимо проконсультироваться с врачом.
Заключение
Дровяная сауна или паровая баня — это приятное дополнение к вашему дому, доступное не только избранным и не ограничивающееся коммерческими саунами в местных спа-центрах. Вы можете наслаждаться непревзойденными впечатлениями от сауны в безопасности и уединении собственного дома, когда построите собственную парную.
В нашем руководстве рассказывается, как построить собственную дровяную печь для сауны. После того, как вы построили дровяную сауну, существует множество способов, которыми вы можете ее настроить и поэкспериментировать, чтобы создать печь для сауны своими руками, которую вы себе представляете. Предпочитаете ли вы классический дизайн или более уникальный, особенный дизайн деревянных каменок для сауны, у вас есть полная свобода действий, чтобы создать сауну своей мечты.
Чтобы получить максимальное удовольствие от сауны, ознакомьтесь с нашими продуктами, подходящими для дровяных печей для саун и других типов печей для саун, которые можно найти в разделе «Сауна».
