Инструкция по установке душевой кабинки своими руками

Возможность или необходимость установки душевой кабинки можно оценить самостоятельно; причём, монтаж душевой кабины в ванной комнате, даже при наличии ванной, может быть оправданным шагом во многих отношениях. Более того, место установки не ограничивается ничем — в деревянном доме, в хрущёвке, в частном доме или на даче. Как правило, в подавляющем большинстве случаев перепланировка вряд ли потребуется, хотя возможны некоторые доработки по части дренажа и водоснабжения. Также, в случае установки, например, своими руками угловой кабины следует позаботиться о сохранности стен и фундамента и защитить всё вокруг от плесени и грибка.

Установка душевой кабины

Фото 1 — Душевая кабина

Подготовка инструмента

Если монтаж душевой кабины своими руками является долго планируемым мероприятием, то необходимо начать с проверки инструмента, без которого установка и подключение просто невозможны.

Помимо рулетки, линейки и угольника понадобятся: пила, дрель, монтажные уголки, шурупы, дюбеля, строительный пистолет и разнообразные отделочные материалы, если возникает необходимость в них.

Разумеется, что в комплекте со многими душевыми кабинками (например, модели от IKA, TIMO, SERENA, НИАГАРА, РАВАК) идёт не только инструкция по установке, но и часть необходимых расходных материалов, которых, как правило, не всегда достаточно. Поэтому видео «установка душевой кабины» и с другими названиями может быть очень кстати,  чтобы определиться в отношении необходимых расходных материалов и, возможно, некоторых инструментов.

В любом случае монтаж душевой кабины (фото руководства, дневники и прочие материалы), так сказать, «из первых рук» может решить многие проблемы ещё до того, как они начнут появляться. К примеру, установка и монтаж душевых кабинок без поддона может быть в случае соответствующего оборудования помещений, где планируется их установить.

ВАЖНО! В общем случае монтаж душевой кабины начинается с установки поддона.

Монтаж слива

Необходимо зафиксировать детали слива в поддоне и потуже затянуть их, при этом герметизирующая прокладка должна находится под поддоном. Монтаж канализационных труб следует завершить так, чтобы раструб, выходящий наружу, находился как раз под сливом поддона.

Монтаж собранного поддона

Собранный поддон надо выставить точно по горизонтали посредством регулирования ножек поддона. Если правила установки требуют того, то поддон приподымается для создания наклона. Выставленный поддон, его слив, необходимо герметизировать с помощью герметика — стык слива и пола.

Заземление кабинки и сантехники

Если душевая кабинка сделана из металла, или имеет значительные металлические поверхности, то необходимо их заземлить, для чего рекомендуется пригласить специалиста. Не стоит делать это самостоятельно, если нет соответствующих знаний.

Установка настенного профиля

Фото 2 — Установка настенного профиля

ВАЖНО! До того как начать устанавливать облицовочную плитку следует побеспокоится о герметичности всей конструкции и о том, чтобы полностью исключить возможное проникновение воды.

Саму же плитку следует укладывать с небольшим наклоном, что может быть проблематичным в случае с некачественной китайской кабинкой. Для этого стенной профиль устанавливается на край поддона и карандашом отмечаются места крепления.

ВАЖНО! Если стена облицована плиткой, то необходимо аккуратно, без применения силы и ударов, просверлить отверстия и вставить дубеля.

После чего прикрепить стенной профиль, как этого требует сборка и установка по инструкции.

Установка ширмы и дверей

В этой точке можно устанавливать неподвижную ширму и соединить её со стенным профилем, но окончательно закреплять ширму не стоит — сначала надо установить и отрегулировать двери душевой кабинки. Для проверки насколько хорошо они стоят, следует дверцы закрыть и проверить плотность их прилегания к краю поддона. Открыванию и закрыванию дверей также не должно ничего препятствовать.

Закрепление и герметизация кабинки

Фото 3 — Закрепление и герметизация душевой кабины

После установки и регулировки дверей можно смело закреплять все детали и заделывать герметиком все ненужные щели. Облицовка душевого лотка может быть произвольной, но в большинстве случаев, особенно когда монтаж душевой кабины своими руками проводится впервые, стандартная комплектация кабинок не требует никаких дополнений.

«Бокс» — вариант для установки своими руками

Следует отметить, что стоимость установки можно вообще свести к нулю, если использовать душевые кабинки типа «бокс». Это последнее достижение науки и техники не требует вообще никаких ни строительных, ни монтажных работ. «Бокс» состоит, как правило из нескольких душевых перегородок и поддона. Всё, что требуется, так это подвести к нему воду и организовать слив. В случае же когда естественный слив невозможно организовать, то можно воспользоваться насосом. Если говорить кратко, то самостоятельная установка такой душевой кабинки вполне возможна; более того, такие кабинки могут быть с парогенератором, с функциями гидромассажа и/или турецкой бани.

Схема установки таких кабинок практически идентична любой другой, с той только разницей, что не требуется подгонка и монтаж элементов, поскольку они, фактически, уже собраны и нужно подвести к кабинке воду, электроэнергию и организовать отвод воды.

Более того, в большинстве случаев для таких кабинок не требуется разрешение на установку, как это может быть необходимо в случае сборных кабинок.

Подключение к водопроводу

Фото 5 — Подключение душевой кабины к водопроводу

Подключение кабинки (в данном случае абсолютно любой) к водопроводу и организация её слива достаточно подробно описывается в инструкции к каждой модели. Почти всегда речь идёт об использовании гибких шлагов, а когда идёт речь о сливе, то лучше всего, когда естественный ток воды уже имеется и остаётся лишь воткнуть в канализацию сточный шланг.

Для нормальной работы кабинки, её гидравлических частей, необходимо обратить внимание на требования к давлению воды; так, например, при давлении воды ниже полутора Бара, гидромассаж не будет работать вообще. Наверное, для многих регионов актуальным также является установка дополнительных фильтров механической очистки воды — это станет достаточной защитой от преждевременных повреждений всей системы водоснабжения кабинки.

Подключение к электросети

Отдельно стоит остановиться на деталях подключения к электросети. Общие требования оговаривают полное заземление и зануление кабинки. Помимо этого следует подключать кабинку на отдельных двухполюсный автомат, оснащённый устройством защитного отключения. Скорее всего, что во всём помещении, где установлена кабинка, необходимо установить влагозащищённое освещение и электроточки. В идеале такие мероприятия лучше совмещать с капитальным ремонтом, когда переделка проводки и перенос, например розеток и выключателей не будет сопряжена с большими трудностями и неудобствами.

Фото 6 — Различные варианты исполнения душевых кабин

ВАЖНО! При выборе конкретной душевой кабины стоит самостоятельно обратить внимание на прочность кабины вцелом: так, например, кабина не должна шататься, прогибаться и скрипеть.

На ней не должно быть никаких механических повреждений и царапин, особенно, на лицевых частях её комплектующих. Важным является полное отсутствие острых углов — от падений в кабинке никто не застрахован. Герметичность самой кабинки также не должна вызывать никаких сомнений, поскольку это даст возможность, с одной стороны, всем частям прослужить дольше, а с другой — сократит расходы на герметик. Даже если будущая модель от известного производителя и с большим гарантийным сроком, наличие запасных частей не будет лишним — это уместно проверить при проверке комплектности приобретаемого товара (ведь некоторые запчасти могут быть очень дорогими).

Стоимость установки душевой кабины

Наверное, для большинства потребителей продажа и установка душевых кабинок целесообразна в комплекте, так как в этом случае возможно получить полноценное гарантийное обслуживание. Помимо этого, в договоре оговаривается не только установка и ремонт в течение гарантийного срока — сейчас могут попутно с этим предлагаться услуги страхования подобных устройств (было бы неплохо иметь, например, опции страхования от перепадов напряжения). В общем же случае стоит ориентироваться на примерно следующие уровни цен в этом сегменте товаров и услуг:

• г. Москва (руб): стоимость установки/с учётом всех расходных материалов от 3000/6000
• г. Киев (грв): стоимость установки/с учётом всех расходных материалов от 300/500

Само собой разумеется, что некоторые (дорогие) модели могут продаваться в комплекте с бесплатной установкой, но в этом случае о бюджетных вариантах можно забыть.

Фото 7 — Встраиваемая прозрачная душевая кабина

Подключение душевой кабины к канализации сделать самому своими руками: инструкция

Если вы решили приобрести новую сантехнику в ванную комнату, то нужно к этому подойти очень серьезно. Так как на сегодняшний день существует огромное количество специализированных магазинов, то выбирать есть из чего. Покупка дешевой сантехники может привести к большим растратам в будущем, поэтому лучше всего приобретать качественное и надежное оборудование. При этом вы сможете сэкономить, если самостоятельно сделаете все монтажные работы. О том, как выполняется подключение душевой кабины к канализации своими руками, мы и поговорим далее.

Что потребуется в процессе монтажа?

Перед тем как приступить непосредственно к монтажу, рекомендуется предварительно ознакомиться с инструкцией к душевой кабине, а также подготовить все необходимое. Что касается оборудования, то вам понадобится шуруповерт, набор ключей, пассатижи и строительный уровень.

В зависимости от конструктивных особенностей сантехнического оборудования, могут потребоваться следующие материалы:

• сифон;
• герметизирующая лента;
• гофрированная труба;
• резиновые шланги необходимой длины;
• сточный насос;
• силиконовый герметик.

Стоит отметить, что подключение душевой кабины к канализации своими руками может осуществляться на различном удалении оборудования от коммуникаций. Расстояние следует учитывать, поскольку от него зависит тип гофры. Если кабина будет находиться в непосредственной близости от раструба, то вполне подойдет и труба с диаметром 40 миллиметров. Чем больше расстояние, тем, соответственно, и диаметр гофры должен быть больше.

Несколько слов о сифоне

Выбору сифона следует уделять не меньшее внимание, чем душевой кабины. От его качества зависит не только эффективность вывода грязной воды в систему канализации, но и наличие или отсутствие неприятных запахов в ванной комнате. Сифон — это изогнутая труба, из-за конструктивных особенностей которой часть воды остается в нем. «Ароматы» из канализации не проникают в помещение благодаря гидрозатвору.

Разновидности сифонов

Существует несколько разновидностей сифонов, отличающихся между собой своими конструктивными особенностями.

Соединение душевой кабины с канализацией осуществляется через сливные сифоны, которые подразделяются на следующие виды:

• Коленные — обладают S- или U-образной конструкцией, а также оснащены специальным отверстием, позволяющим производить его очистку без разбирания всей конструкции.
• Гофрированные — являются наиболее универсальными, поскольку им можно придавать любую форму. Основным минусом является высокая чувствительность к перепадам температур.
• Бутылочные — обладают цилиндрической формой, напоминающей бутылку, благодаря чему, собственно, они и получили свое название. Среди преимуществ этой разновидности сифонов можно выделить простую конструкцию. Основным минусом являются большие размеры, из-за которых могут возникнуть сложности при монтаже.
• Трап-слив — встраиваются в поддон душевых кабин с высотой бортов от 80 до 200 мм.

Стоит отметить, что в продаже можно найти современные модели сифонов, оснащенные функцией автоматического открывания/закрывания сливного отверстия. Они станут отличным выбором в том случае, если в квартире установлены душевые кабины 90х90 с высоким поддоном.

На что обращать внимание при выборе сифона?

При выборе сифона необходимо брать во внимание следующие нюансы:

1. Диаметр сифона должен соответствовать диаметру сливного отверстия поддона.
2. Пропускная способность оборудования. Если сифон обладает диаметром 52 или 62 миллиметра, то уровень воды в поддоне не должен подниматься выше 12 сантиметров, а при диаметре 90 мм — 15 сантиметров.
3. Способ очистки. Это не менее важный критерий, поскольку за сифоном должно быть удобно ухаживать. Лучше покупать модели, позволяющие прочищать сливной канал без разбора всей конструкции.

Стоит отметить, что запрещается выполнять прочистку сифона при помощи сжатого воздуха, поскольку большое давление может привести к разгерметизации и появлению протечек.

Подключение душевой кабины к системе канализации

Итак, как подсоединить душевую кабину к канализации? Над этим вопросом ломают голову многие люди, не обладающие опытом выполнения подобных работ. Прежде всего необходимо определиться с тем, где будет установлено сантехническое оборудование. Оно должно находиться не слишком далеко от коммуникаций. В ванной нужна хорошая система вентиляции, чтобы в комнате не скапливалась избыточная влажность. Помимо этого, кабина должна быть установлена под прямым углом, в противном случае не получится создать хорошую герметичность.

Установка поддона

Подключение душевой кабины к канализации своими руками начинается с установки поддона. Большинство современного сантехнического оборудования оснащено акриловыми поддонами, обладающими регулируемыми ножками и удобными кронштейнами. Единственным их недостатком является то, что у них низкая жесткость в центральной части каркаса. Поэтому в процессе монтажа необходимо выставлять поддоны по уровню, чтобы равномерно распределить давление по всей площади.

С керамическими конструкциями дела обстоят намного проще, поскольку их установка является менее трудоемкой. Но эти модели могут затруднять доступ к сифону, поэтому при монтаже необходимо учитывать некоторые нюансы.

Инструкция по установке душевой кабины с керамическим поддоном следующая:

1. Конструкция должна быть установлена так, чтобы сливное отверстие находилось как можно ближе к системе канализации.
2. Чтобы не допустить ошибок в процессе монтажа, расчертите карандашом границы и месторасположение слива.
3. В полу вырезается отверстие под сифон и сливную трубу.
4. По краям фиксируются деревянные рейки.
5. На место монтажа наносится два слоя клея ПВА. При этом второй слой должен наноситься только после того, как первый полностью высохнет.
6. Выполняется установка сифона.
7. Поддон сажается на цементный раствор.
8. После застывания раствора душевая кабина подключается к канализации.
9. Все стыки обрабатываются герметиком.

Если вы планируете выполнять монтаж поддона на каркас, рекомендуется сперва проверить его жесткость, чтобы он мог выдержать вес оборудования и человека. Поэтому лучше усилить конструкцию при помощи дополнительных силовых элементов.

Установка сифона

Подключение душевой кабины к канализации своими руками не требует каких-либо специальных знаний или навыков. В комплекте с оборудованием идет подробная инструкция по установке, следуя которой, вы сможете без особого труда со всем справиться.

Если вдруг такой инструкции не оказалось, то просто выполняйте монтаж в следующей последовательности:

1. Переверните поддон вверх дном.
2. Установите на силовые элементы ограничители и наденьте их на шпильки.
3. Установите сифон в посадочное гнездо, зафиксируйте его и подсоедините со сливным шлангом.
4. Выставьте каркас по уровню. При этом он должен быть выше приблизительно на 20-30 миллиметров, чем самая нижняя точка сифона.
5. Закрутите фиксационные гайки.
6. Установите поддон на предварительно подготовленное место и отрегулируйте его ножки таким образом, чтобы он не шатался.

Стоит отметить, что душевые кабины 90х90 с высоким поддоном подключаются к канализации аналогичным образом.

Монтаж слива

После установки сантехнического оборудования и поддона необходимо выполнить подключение к системе канализации.

При этом независимо от того, у вас душевой уголок 90х90 см или любого другого размера, все работы выполняются в следующем порядке:

1. В сливное отверстие устанавливается сеточка, предотвращающая забивание сифона.
2. Подключается тройник и закрепляется фиксационным болтом.
3. Выполняется монтаж сифона. Чтобы предотвратить протечки, места стыков замазываются силиконовым герметиком.
4. Сливной шланг подключается к канализации.

На завершающей стадии выполняется контрольный смыв воды, чтобы убедиться в отсутствии протечек.

Подвод системы водопровода

Когда выполнен монтаж слива, душевая кабина (схема подключения канализации идет в комплекте) подключается к водопроводу.

Все работы выполняются в таком порядке:

1. К душевой кабине подводятся трубы.
2. Выполняется проверка давления в системе водопровода. Оно должно быть не менее 15 бар. Если давление будет слишком низким, то потребуется установка накопительного резервуара с водяным насосом.
3. Перекрывается подача воды, после чего из системы спускается воздух.
4. Трубы подключаются к сантехническому оборудованию при помощи гибких шлангов.
5. Включите подачу воды и откройте краны, чтобы убедиться в герметичности всех подключений.

По этой инструкции душевой уголок 90х90 см, как и любого другого размера, подключается к системе подачи воды. Порядок выполнения работ является стандартным независимо от производителя, модели и конструктивных особенностей сантехнического оборудования. Самое главное — не забывать придерживаться техники безопасности.

Заключение

Итак, у вас дома есть душевая кабина. Подводка воды и канализации является очень важным этапом, которому следует уделять не меньшее внимание, чем выбору сантехники. Если монтажные работы будут выполнены неправильно, то вы можете затопить соседей, что сильно ударит по семейному бюджету, а также пользоваться душем будет не слишком комфортно. Если вы будете четко следовать советам и рекомендациям, рассмотренным в этой статье, то сможете без особых проблем со всем справиться.

Напоследок необходимо отметить: не старайтесь сэкономить на комплектующих, поскольку детали для душевых кабин обладают низким качеством и изнашиваются намного быстрее. Поэтому лучше сразу приобрести надежные комплектующие и не бояться, что они быстро выйдут из строя и начнут пропускать воду. Это будет намного дешевле, чем возмещать причиненный ущерб своим соседям, проживающим под вами.

Душевая кабина с глубоким поддоном. Установка душевой кабины ода 8401 с глубоким поддоном своими руками

Многие покупатели, после долгих выборов и походов по магазинам делают свой выбор в пользу душевой кабины. Практичность и красота сейчас на первом месте, а уж сколько свободного места будет в ванной комнате. В общем, плюсов у душевых кабин гораздо больше, чем минусов.

Но если с ваннами все просто, купили, поставили, подсоединили слив к канализации, и можно пользоваться. То с душевыми кабинами все гораздо сложнее. Душевую кабину нужно помимо подключения еще и собрать.

Конечно, вы можете воспользоваться услугами профессиональных сборщиков и установщиков, но далеко не каждому по карману будут их услуги. Да и многие вообще как говориться “сами с руками” могут, и хотят собрать душевую кабину своими руками.

В принципе, в сборке душевых кабин нет ничего сложного, тем более, что почти все они собираются одинаково, за редким исключением. Вы можете взять любую инструкцию от душевой кабины, например инструкцию по сборке душевой кабины Parly, и собрать по ней любую душевую кабину.

Выбор места сборки и требования к нему

Место установки душевой кабинки Triton должно быть облицовано кафельной плиткой, на стенах и полу не допускаются выступы. В водопроводных магистралях монтируется фильтрующий картридж, давление жидкости в трубе не должно превышать 2-4,5 бар. При повышенном напоре необходимо установить понижающий редукционный клапан. Если наблюдается разница давлений более 0,5 бар в магистралях горячего и холодного водоснабжения, то требуется установить обратные клапаны. На выходах труб предусматриваются втулки с внутренней резьбой 1/2″, диаметр сточного канала — 50 мм.

Для коммутации к электрической сети используется отдельный кабель, выведенный в распределительную коробку или к розетке с влагозащищенным корпусом.

В цепи питания предусматривается монтаж автоматического предохранителя и устройства защитного отключения. По периметру кабины есть свободная зона шириной от 300 мм, между потолком и корпусом обеспечивается зазор от 150 мм для вентиляции. Подаваемая в магистрали горячая вода не должна иметь температуру выше 60°С.

Сборка душевой кабины своими руками

Подробная инструкция по установке кабин

Все более популярным атрибутом ванных комнат на сегодняшний день становится душевая кабина. Связано это с тем, что она экономит большое количество полезной площади помещения и часто становится главным элементом полностью всего дизайна комнаты. Своими руками собрать подобную конструкцию достаточно просто.

Этапы монтажа душевой кабины: 1. Сборка поддона и установка по уровню. 2. Сборка стенок душевой кабины. 3. Установка крыши. 4. Сбор установки для подачи воды. 5. Подсоединение к водопроводу и канализации. 6. Протяжка хомутов.

Однако следует знать о том, как не допустить ошибок. Собирать нужно так, чтобы душевая кабина смогла служить довольно долго и функционально. Существует достаточно большое количество видео о том, как происходит сборка душевой кабины своими руками.Однако большая часть из них относится к конкретной модели душевой.

Прежде чем самостоятельно устанавливать душевую кабину, следует внимательно ознакомиться с инструкцией. Это даст возможность избежать целого ряда возможных ошибок при ее установке и понять, как правильно выполняется сборка угловой кабины своими руками.

Если планируется установить кабину на место ванны, не понадобится никакое разрешение на установку душевой.

Однако если установка душевой предполагает и наличие ванны, понадобится обязательно согласовать переустройство помещения с внесением соответствующих изменений в план БТИ. Это связано с тем, что в квартире будет устроена дополнительная водяная точка, что обязательно необходимо согласовать со специализированными организациями, которые способны предоставить акт обо всех выполняемых работах по оборудованию дополнительной точки.

Вернуться к оглавлению

Что понадобится для того, чтобы была выполнена инструкция по установке кабин?

В большинстве случаев используются душевые кабины в форме уголка. Установка конструкции подобного типа должна идти по определенному плану. Подобные кабинки схожи по устройству между собой. Элементы, из которых они состоят:

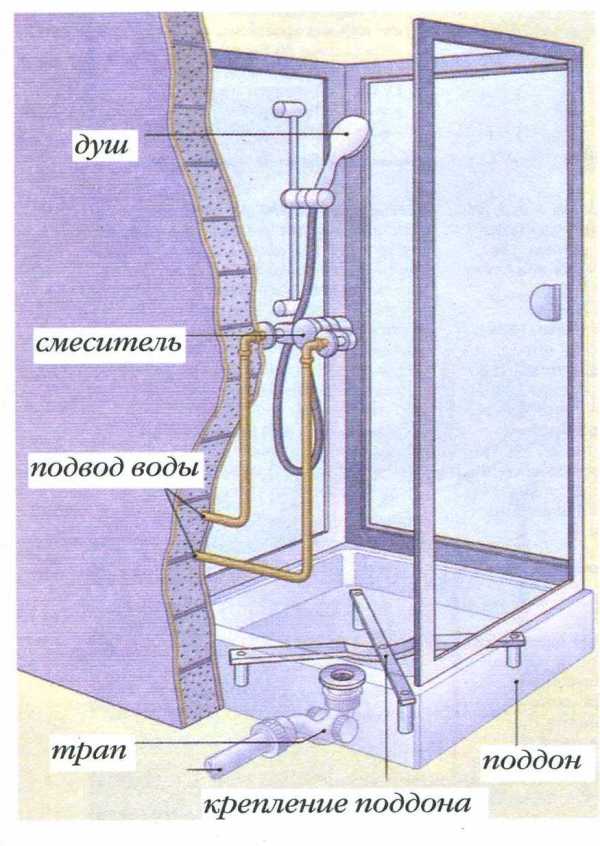

Схема подключения к водопроводу и герметизация душевой кабины.

• крыша;
• поддон;
• боковые стенки и задняя панель;
• вертикальные стойки;
• двери;
• юбка (экран), фартук.

Чтобы установить кабину в форме уголка своими руками, понадобится иметь следующие инструменты:

• разводной ключ;
• набор отверток;
• строительный пистолет;
• электродрель;
• строительный уровень;
• ФУМ-лента или пакля;
• гибкие шланги;
• силиконовый герметик.

Если есть желание установить самостоятельно душевые кабины, не отвлекаясь на многочисленные поиски недостающих элементов, следует об этом заранее позаботиться: есть смысл приобрести дополнительные шайбы, гайки, саморезы, острый нож, перчатки и так далее. Рекомендуется процесс сборки разделять 2 на этапа:

Виды дверей в душевых кабинах.

Следует выбрать просторное место и собрать кабину без использования герметика. Это даст возможность:

• понять, как правильно выполняется установка кабин;
• убедиться в наличии всех необходимых деталей;
• проверить все отверстия;
• выполнить замену бракованных изделий;
• получить опыт, который даст возможность без труда собирать ее в ванной комнате, где гораздо меньше места для монтажа душевой кабинки.

Окончательная установка душевой кабины непосредственно на самом месте дальнейшего использования устройства.

Вернуться к оглавлению

Как происходит сборка душевой кабины своими руками: пошаговая инструкция

Порядок установки подобных кабинок в первую очередь предполагает установку поддона. Важно отметить, что перед началом установки поддона необходимо выполнить монтаж системы слива/отвода воды с помощью гибких шлангов. Оптимальнее всего, если выход в канализацию будет располагаться прямо под сливным отверстием поддона.

1. Прежде всего необходимо поставить на ножки поддон.
2. Далее понадобится выровнять его по горизонтали и по высоте при помощи подтяжки стопорных регулировочных винтов.
3. Если на поддоне отсутствуют ножки, необходимо выровнять пол с помощью специальной стяжки из цемента.
4. Далее понадобится выполнить облицовку с помощью использования керамической плитки.

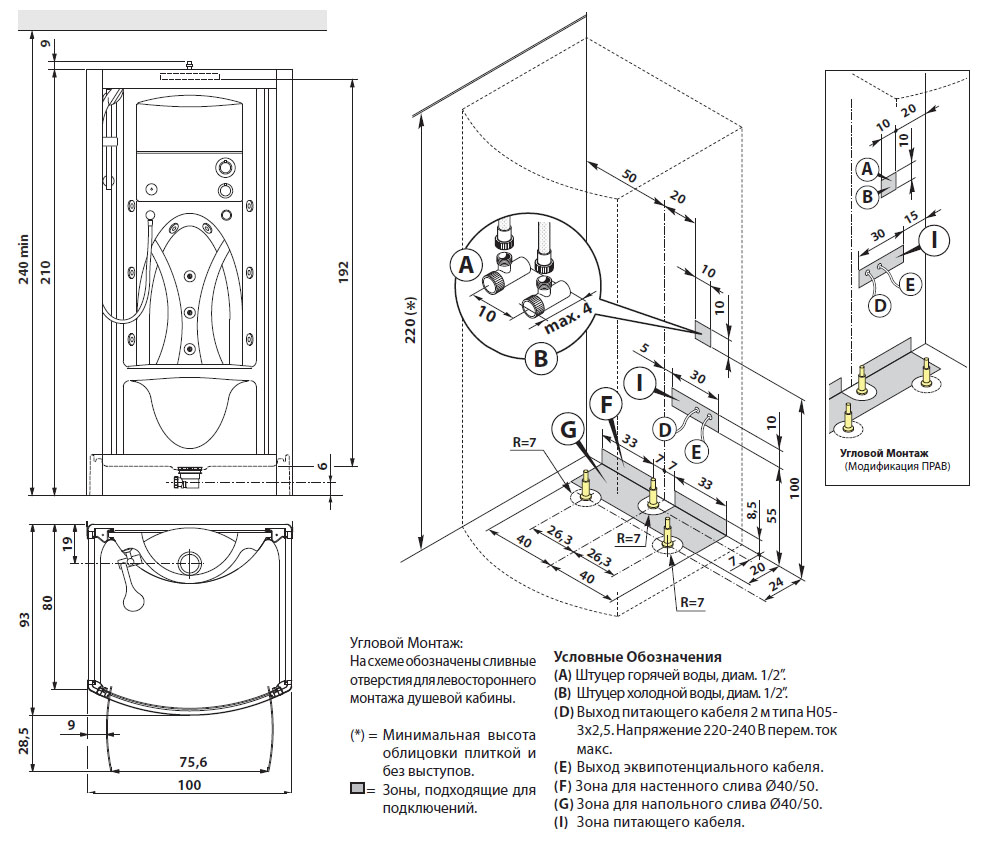

Схема размеров гидромассажной душевой кабины с парогенератором.

Если материалом поддона является акрил, следует обратить особое внимание на каркас. Технология монтажа душевой кабинки с поддоном подобного типа подразумевает наличие пары опорных перекрещенных перекладин и пятой ножки, которая располагается по центру поддона.

Если такой каркас отсутствует, понадобится создать дополнительное укрепление для того, чтобы надежно зафиксировать кабину при помощи специальной подушки из бетона.

Важно отметить, что перед тем, как устанавливать душевую кабину самостоятельно, необходимо проверить соединение поддона со сливным устройством на герметичность. Для этого нужно будет залить в поддон воду, при этом предварительно заткнув сливной шланг. Далее понадобится проверить, достает ли шланг до канализации и был ли обеспечен необходимый уклон (150-200 мм на 1 м).

Следующим шагом будет монтаж панелей и стеклянного ограждения. Прежде всего нужно осмотреть все стекла на наличие каких-либо дефектов и определить, где у них низ, а где верх (больше всего отверстий в верхней части).

Далее понадобится разобраться с направляющими: верхняя — широкая, нижняя — тонкая, имеются фигурные вырезы.

Стекло вставляется в пазы направляющих, при этом следует заранее смазать герметиком все стыки. Далее затягивается винт, который находится на прижимной лапке.

Система слива в душевой кабине.

При помощи саморезов направляющие соединяются со стойкой (сверху и снизу), надевается уплотнитель на стекло. Под нижнюю направляющую наносится герметик на поддон, устанавливаются стекла.

Установка душевой кабинки своими руками дает возможность сэкономить на дорогостоящих специалистах, однако рядом не будет профессионала, который может указать на важные мелочи.

При помощи небольших шайб и саморезов к поддону закрепляются боковые панели (в поддоне есть специальные отверстия), места стыков обрабатываются силиконом. После этого саморезами закрепляется задняя панель — все стыки нужно загерметизировать силиконом.

Не следует зажимать одновременно все саморезы — инструкция по установке душевых кабин говорит о том, что довольно часто не совпадают некоторые отверстия, в связи с чем понадобится оставлять небольшой зазор для последующей регулировки. Не стоит нажимать слишком сильно — металл кабинки является довольно хрупким.

Необходимо проверить работу электрических приборов: радио, вентилятор и подсветка. С этим может помочь инструкция.

Кабину понадобится оставить на некоторое количество времени, пока герметик не затвердеет окончательно.

Вернуться к оглавлению

Что необходимо помнить при установке душевых кабин своими руками?

1. Ванная комната является достаточно опасным помещением, в котором категорически запрещается присутствие абсолютно любых коммутационных щитов, дросселей и другого оборудования.
2. Чтобы владелец имел возможность обезопасить себя от поражения электрическим током и сохранить работоспособность устанавливаемых кабинок, защитив их от резких скачков напряжения, понадобится установить специальный автоматический выключатель, который имеет устройство отключения питания либо дифференциальный автомат.
3. Розетку рекомендуется устанавливать с обратной стороны кабин, при этом желательно, чтобы она была скрытого типа.
4. Розетка должна быть пыле- и влагозащищенной — иметь индекс IP44.
5. Душевая кабинка обязательно должна быть заземлена. В большинстве случаев в качестве заземлителя используется поддон из металла.

Прежде чем устанавливать душевые кабинки, следует позаботиться об их подключении к водопроводу. При подключении душевых кабин к трубопроводу понадобится помнить следующее:

1. Целесообразнее всего применять гибкие шланги — с ними проще и удобнее всего работать.
2. Шланги понадобится брать с запасом по длине — это позволит упростить процесс монтажа и осуществить проверку всей гибкой проводки.
3. Места для соединения холодной и горячей воды в большинстве случаев обозначаются точками.
4. Чтобы обеспечить функциональность гидромассажа, понадобится знать значения силы давления и напора воды, в противном случае данная функция может просто не работать.

После того как герметик затвердеет, выполняется инструкция по установке стеклянных дверей. Порядок установки следующий:

1. Закрепляются верхние и нижние ролики.
2. Надеваются все уплотнители.
3. Устанавливаются двери.
4. Двери регулируются таким образом, чтобы створки максимально плотно могли смыкаться. Для этих целей следует использовать верхние ролики.
5. На винты, которыми фиксируются ролики, следует надеть пластиковые заглушки.
6. В конце проверяется работа дверей, при необходимости регулируется.

На этом пошаговая инструкция по установке душевой кабины практически заканчивается. Следующим шагом будет подготовка крыши. В большинстве случаев установка верхней части не представляет каких-либо сложностей. Верхняя часть кабин устанавливается на специальные отверстия и фиксируется при помощи соответствующих креплений.

Если в крыше кабинки предусматривается динамик, края понадобится проклеить силиконом — это предотвратит гудение в процессе работы. Далее устанавливаются все внутренние элементы (ручки, полки, зеркало и так далее). После окончательной сборки и установки душевых кабин понадобится перейти к пусконаладочным работам:

1. Следует проверить затяжку хомутов на шлангах кабинки.
2. С помощью использования гаечного ключа еще раз нужно проверить все гайки.
3. Понадобится убедиться в правильной работе системы водоотведения.
4. Далее надо проверить герметизацию кабинки.
5. Следует зайти в кабину и немного походить — если поддон начнет скрипеть и трещать, это говорит о том, что ножки располагаются не в одной плоскости.
6. Чтобы увеличить прочность, необходимо посадить ножки на герметик или закрепить их при помощи саморезов.

Если соблюдать последовательность, которую содержит данная инструкция, сборка душевой будет выполнена правильно.

Поделитесь полезной статьей:

bezsantexnika.ru

Правильная подготовка схемы коммуникаций

Основные требования по подготовке коммуникаций:

1. Выводы водопроводных труб располагаются на стене на высоте 1200 мм от уровня пола, расстояние между центрами магистралей составляет 150 мм. Труба холодной воды размещается ближе к углу (на расстоянии 250 мм от перпендикулярной стены).
2. Поскольку размеры поддона составляют 90х90 см, то отверстие для слива располагается по центру (на расстоянии 450 мм от стен).
3. Розетка ставится на высоте 2150 мм от уровня пола, рекомендуется вывести точку коммутации ближе к углу (на расстояние 100 мм от перпендикулярной стены, в которой расположены водопроводные трубы).

Необходимые инструменты

Инструмент, необходимый для установки оборудования серии «Тритон Стандарт» или «Тритон Ультра»:

• гидравлический уровень;
• шуруповерт или дрель;
• набор гаечных ключей;
• отвертка с крестообразным жалом;
• рулетка и карандаш;
• сверла по металлу диаметром 2,5 и 6 мм;
• ручная ножовка;
• строительный пистолет и баллон с силиконовым герметиком нейтрального типа.

Этап 1: сборка поддона

Порядок действий при сборке:

1. Распаковать комплектующие и сверить количество деталей со списком, приведенным в инструкции.
2. Постелить на пол слой толстого картона или мягкой ткани, предохраняющей поддон от повреждений.
3. Прикрутить сливной патрубок к нижней части поддона. Для повышения герметичности на резиновое кольцо нанести герметик.
4. Собрать силовой каркас, на котором предусмотрены опоры. На части кабин пластиковые ножки крепятся к поддону винтами без дополнительных распорок.
5. Перевернуть поддон на 180°, а затем закрепить основание шурупами, которое не должно выступать за пределы пластикового корпуса. Если опоры выходят за границы поддона, то детали следует подрезать ножовкой.
6. Установить точки крепления для фронтального декоративного экрана.

Подготовительные мероприятия

Схема установки слива в полу для душа.

Создание и дальнейший монтаж душевых кабин представляется комплексом мероприятий, требующих выдержки и чистоплотности. Для правильной постановки на место этого устройства необходимо осуществить подготовку основания и изолировать водопроводные трубы. Для монтажных работ нужно приготовить набор инструментов, без которых просто не обойтись, так как при установке душевых кабин сборка – это достаточно кропотливый этап:

• шайбы с отверстиями М16;
• герметик;
• сифон;
• острый нож;
• краска;
• отвертка;
• кисточки.

Накануне проведения основных работ нужно изучить последовательность осуществления монтажа. Вначале необходимо распаковать устройство и обследовать поверхность на наличие царапин, сколов и целостность конструкции. Для этого она вынимается из упаковочной пленки. Дополнительные детали в виде крепежа идут отдельно от набора. К каждой душевой кабине для мытья дается детальная инструкция по сборке. Из нее можно узнать о схеме установки конструкции.

Этап 2: сборка передней рамы

Монтаж фронтальной рамы, предназначенной для установки стекол и подвижных дверей, выполняется на полу рядом с поддоном. В части моделей используются дополнительные задние стенки, которые соединяются с фронтальной рамой в единую конструкцию.

Если дополнительных стенок нет, то передняя рама крепится при помощи винтов или монтажных скоб, входящих в комплект части душевых кабин.

Общая схема

На начальном этапе необходимо соединить винтами вертикальные стойки с горизонтальными элементами. В набор входят специальные распорные втулки, обеспечивающие жесткость конструкции. Собранная рама крепится к поддону уголками и шурупами, линия стыка промазывается герметиком. Душевая кабина ставится к стене, корпус выставляется по уровню при помощи вращающихся элементов, предусмотренных в опорах. Если в конструкции используются центральная панель и боковые стенки, то фронтальная рама со стеклами и дверями предварительно крепится только к поддону.

Вариант 1: в комплекте

Если в комплект входят монтажные скобы, то необходимо выполнить действия:

1. Установить на вертикальные стойки рамы металлические пластины, которые следует закрепить винтами.
2. Разметить монтажные отверстия на поверхности стен.
3. Просверлить каналы и установить пластиковые распорные дюбели.
4. Прикрутить раму к стене, линию стыка промазать герметиком.

Вариант 2: не входит в комплект

Для крепления конструкции к стене может использоваться направляющий металлический профиль, который приобретается отдельно. Фиксирующая планка прикручивается к поверхности стены, линия стыка закрывается слоем герметика. Затем в П-образную выемку вставляется рама, которая фиксируется в заданном положении винтами. На сопрягаемые поверхности необходимо нанести слой силиконового герметика.

Душевой поддон 80х80 глубокий

Душевая кабинка 90х90 отлично подходит для установки в бане. Благодаря компактным габаритам ее можно без труда установить в комнате небольших размеров. При этом места в такой кабине более чем достаточно, чтобы отлично помыться.

Среди потребителей душевые кабины 90х90 особенно востребованы. Это объясняется широким диапазоном цен на такие изделия. Современные производители готовы предложить потребителям как модели бюджетной серии, так и кабинки со множеством дополнительных функций. Глубокие душевые поддоны 80х80 см отличаются массой положительных свойств.

Плюсы и минусы глубоких поддонов

Перед покупкой глубокого поддона для душа следует учитывать несколько нюансов. К примеру, их установка связана с определенными расходами. Однако такие изделия обладают и некоторыми преимуществами, которые необходимо учитывать.

К примеру, благодаря установке глубокого поддона более интенсивно прогревается внутреннее пространство кабины. Современные материалы, используемые в процессе создания душевых кабин, отлично проводят тепло. Благодаря этому тепло в душевой кабине с глубоким поддоном задерживается дольше.

К тому же глубокий поддон можно использовать в качестве небольшой ванны. Расслабиться в такой емкости не получится, однако хорошо посидеть – запросто. Кроме того, в глубоком поддоне можно купать ребенка.

Такие конструкции обладают и рядом недостатков. Стоят такие модели дороже своих низких аналогов. Существуют и другие недостатки:

• Душевые поддоны большой глубины создают определенные неудобства при перешагивании порожка. Особенно это касается детей и пожилых людей. Однако такую проблему можно решить очень просто – установить специальную ступень, которая облегчит заход и выход из кабинки.
• Дизайн поддонов. Этот недостаток относителен. Многие пользователи считают, что низкие поддоны отличаются большей стильностью и современностью.

Чтобы душ отлично функционировал, следует знать, как провести монтаж кабины с глубоким поддоном. Довольно популярны конструкции с размерами 100х80 см.

Особенности установки

Главное, с чем следует определиться перед установкой душевой кабины с глубоким поддоном – место, где она будет расположена. Оно должно находиться в непосредственной близости от вытяжки. Если конструкция оборудована несколькими функциями, необходимо обязательно выполнить подключение устройства с заземлением. Чтобы в трубопроводе не случилось протечки, необходимо использовать силиконовый герметик.

При соединении кабинки с водоснабжением следует позаботиться об установке фильтра. Трубы необходимо проводить вдоль плинтусов.

Инструментарий

Для установки душевой кабины 90х90 с глубоким поддоном понадобится применять несколько определенных инструментов:

• пульверизатор;
• переход канализации 40х50;
• электродрель;
• крестовая отвертка;
• лопатка, которая будет использована для нанесения силикона;
• рулетка;
• прозрачный силикон;
• строительный пистолет;
• нож;
• лобзик;
• фиксатор резьбы.

Такие инструменты являются стандартными при выполнении подобных работ. Угловые душевые кабины довольно просто устанавливать, что гарантируется при следовании инструкции.

Сборка поддона

Сначала необходимо накрутить контргайки на шпильки. Однако это действие необходимо выполнить не до конца, чтобы только наживить. Затем их закручивают в поддон. Короткую монтируют в центр. Когда контргайки будут вкручены, следует зафиксировать их гайкой. При выполнении таких работ не стоит слишком усердствовать. Это может обернуться сорванной резьбой.

Раму необходимо уложить на шпильки, притянуть и закрепить. На передние шпильки следует прикрутить кронштейны из пластика они предназначаются для экрана.

Далее нужно отрегулировать высоту экрана. Он должен соотноситься с положением нижнего края поддона. Его выставляют по уровню. Такая работа представляет собой подкручивание ножек. Душевую кабину 120х90 см монтировать довольно просто, если соблюдать основные правила установки.

Подключение системы канализации

Для установки сифона и слива необходимо удалить защитную пленку, которая находится вокруг отверстия для слива, а затем убрать верхнюю прокладку, которая выполняется из резины, и заменить герметиком. Затем необходимо прикрутить сифон. Резьбу следует тоже обработать герметиком. Сифон подсоединяется к системе канализации через переходник.

Монтаж боковых стенок

Сначала необходимо удалить защитную пленку с верха поддона, а дно оставить незащищенным. Далее глубокий душевой поддон следует отодвинуть от одной стены и провести монтаж непрозрачной стенки.

Следом выполняются такие действия:

• Маркером отмечают места, где будут выполнены отверстия.
• Убирают перегородку, а затем заделывают это место герметиком 5 мм.
• Монтируют перегородку на свое место.
• Поддон с перегородкой подвигают к стене, а затем отмеряют центральную панель. Это необходимо для проверки прочности крепления.
• Скрепляют боковую стену и панель при помощи саморезов.

Затем необходимо закрепить боковую стенку так же, как и первую. Затем необходимо примерить нижнюю перегородку, которая является прозрачной. Если все без проблем сводится, профиль необходимо обработать герметиком и установить перегородку.

Верхний край следует выставлять вровень со стеной. Затем в профиле выполняют отверстия с использованием дрели. Они понадобятся для установки саморезов, стягивающих стену и перегородку.

Затем следует установить нижний и верхний профиль. Круглые части необходимо направить друг на друга. Под нижний профиль наносят герметик.

Сборка потолка

При сборке потолка кабинки для душа с глубоким поддоном тоже необходимо соблюдать определенные правила. К примеру, для снятия пленки достаточно открутить динамик и решетки вентиляции.

Для осуществления работы вентилятора на вытяжку необходимо, чтобы он был закреплен обозначениями наружу. Потолочную рейку необходимо обработать силиконом. Это обеспечит ее надежный монтаж. При таком подходе лейка не будет выкручиваться. Затем на место устанавливается потолок. Сначала силикон использовать не нужно. Потолок прикручивают снизу на саморезы. Затем выполняют такие действия:

• Подсоединяют шланги и лейкам с использованием зажимных клипс.
• Подключают провода.
• Затем необходимо подключить электроэнергию и воду. Верхний край поддона следует оставить не замоченным. Теперь кабинку можно устанавливать на место.

Центральная стойка обрабатывается герметиком.

Монтаж дверок

Установка дверок осуществляется проще всего. Изнутри необходимо прикрутить резиновые ограничители для дверей при помощи саморезов. Также к ним следует приделать ручки. Снаружи колпачок, монтируемый на ручки, должен находиться снизу. Далее со стороны ручек необходимо надеть на каждую дверцу магнитный молдинг. Колесиками наружу монтируются ролики. Затем дверцы монтируют на ролики. После устанавливается экран.

Выводы

Кабинки, в которых имеется глубокий душевой поддон, обладают массой положительных свойств. Они могут быть оборудованы дополнительными функциями. В таких изделиях можно устраивать детскую ванну. Монтаж подобных конструкций проводится довольно просто. Главное – знать особенности выполнения работ и их последовательность.

Это позволит установить душевую кабину максимально быстро и просто. В процессе работ необходимо пользоваться стандартными инструментами. Все время в процессе монтажа необходимо проверять уровень установки кабинки, а также герметичность всех стыков и соединений. Это позволит сделать кабинку устойчивой и долговечной.

bouw.ru

• Установка своими руками евроокна
• Установка повышения давления grundfos
• Установка пожаротушения это
• Установка маяков для стяжки
• Работа установка солнечных батарей
• Установка раздвижных межкомнатных дверей своими руками
• Установка откатных дверей межкомнатных
• Установка внутреннего блока кондиционера
• Установка кровли
• Установка пластиковых панелей в ванной пошаговая инструкция
• Установка электрощитка в квартире

Этап 3: установка стекол на переднюю раму

Пошаговый алгоритм установки стекол:

1. Смонтировать неподвижные стекла в выемки в вертикальных стойках, используя резиновый уплотнитель (нарезается на отрезки по месту).
2. Прикрепить прижимную пластину, а затем надеть на кромку стекла отсекатель. Стыки между горизонтальными кромками стекла и рамой промазать слоем герметика.
3. Установить на горизонтальных секциях рамы резиновые ограничители хода.
4. Собрать двери, на стеклах которых необходимо закрепить двойные ролики сверху и одинарные снизу.
5. Установить на боковую кромку пластиковые отсекатели, длину элементов скорректировать ножницами или ножом.
6. На противоположных кромках прикрепить уплотнители с магнитами, обеспечивающими плотное запирание дверей.
7. Прикрепить рукоятки, для которых на стекле предусмотрены отверстия.
8. Надеть верхние ролики на горизонтальные направляющие, а затем завести нижние элементы в соответствующий паз. На нижних роликах предусмотрены кнопки, позволяющие сдвинуть элементы вверх.
9. Свести дверцы до момента плотного контакта между сопрягаемыми поверхностями, а затем установить на горизонтальные направляющие дополнительные резиновые упоры. Зазор между отбойниками и линией смыкания дверей должен быть симметричным слева и справа.

Сборка каркаса

С помощью шурупов нам необходимо соединить это в каркас. Профиля А1 имеют пазы для роликов, поэтому необходимо следить которая дуга будет верхней, а которая нижней. Достаём из пакетика винты и начинаем методично скручивать горизонтальную дугу А1 с вертикальным профилем А2. Размещаться относительно друг друга профили должны таким образом, чтоб канавки под ролики находились напротив паза под стёкла. Оси отверстий под скрутку находятся на одной линии.

Проводим аналогичные манипуляции с остальными винтами, пока наш каркас не будет готов

Этап 4: сборка задней стенки

Для сборки задней стенки необходимо:

1. Закрепить на центральной панели смеситель и кронштейн для лейки душа и дополнительных элементов (например, распылителя типа «тропический душ»). Линии стыка деталей и отверстий в панели защитить слоем герметика.
2. Установить остекление задней стенки в вертикальные направляющие, в стык вложить резиновый уплотнительный кант.
3. Состыковать между собой центральную панель и вертикальные стойки бокового остекления. Линии соединения предварительно промазать нейтральным герметиком, не допускающим протекание воды.
4. Прикрепить боковые стекла к поддону, применяя монтажный уголок. Для монтажа прижимной пластины в поддоне следует просверлить каналы сверлом диаметром 2,5 мм.
5. Обработать линию соединения герметиком.

Этап 5: сборка крыши и экрана поддона

В конструкции кабины предусмотрены пластиковая панель крыши и декоративный экран для поддона. Крышка аккуратно устанавливается на кабине, деталь не должна мешать открытию и запиранию дверей. Крыша представляет собой монолитный узел, места соединения с кабиной покрываются герметиком.

Не допускаются выступы верхней панели за пределы боковых стенок.

Для начального крепления используются винты, которые удерживают крышу на центральной панели. Затем необходимо ввернуть в горизонтальную часть рамы дополнительные шурупы по периметру крыши.

Кабину необходимо придвинуть в запланированную зону, а затем проверить уровнем горизонтальное положение конструкции. Декоративный пластиковый экран крепится на фиксаторах, которые приклеиваются клеем или герметиком к поверхности пола. После завершения монтажных и сборочных работ необходимо выждать 24 часа, запуск оборудования производится после высыхания герметика. Для проверки герметичности швов необходимо пролить стыки водой, в случае обнаружения течи следует замазать стык дополнительной порцией герметика.

Похожие статьи

Как поставить ванну на опору из кирпичей

Как самому собрать и установить сифон под раковину

Как самому собрать душ-топтун

Сборка душевой кабины Водный Мир

С помощью данной инструкции вы сможете собрать все модели душевых кабин торговой марки Водный Мир. Например сборка душевой кабины Водный Мир 8811 или сборка душевой кабины Водный мир 8862, осуществляется именно по этой инструкции. Пожалуйста, внимательно прочитайте данное руководство перед установкой и использованием изделия, а так же помните следующие инструкции:

• для обеспечения гарантии, пожалуйста, тщательно заполните гарантийный талон;если Вам необходимо дополнительное обслуживание, пожалуйста, обратитесь напрямую к дистрибьютору нашей компании;
• наше гарантийное обслуживание не распространяется на изделия, поврежденные при неправильной самостоятельной установке или действиями, которые не прописаны в данном руководстве пользователя;
• при эксплуатации строго рекомендуется использовать оригинальные детали (изделия) нашей компании.

ПРЕДОСТЕРЕЖЕНИЯ

Монтаж электрооборудования и проверка продукта должны проводиться квалифицированным персоналом.

• Электропитание должно быть выполнено в соответствии с требованиями безопасности. Напряжение и частота тока должны соответствовать данному продукту (указанным в этом руководстве). Такие защитные устройства, как автомат (выключатель), предохранители перегрузки и сверхтока, должны быть установлены для обеспечения Вашей безопасности.
• Запрещается обрезать любые электрические провода при установке и эксплуатации продукта. Пожалуйста, не разбирайте основной блок управления или панель управления, иначе наша компания не будет нести ответственности за повреждения, неисправности и электрические утечки, вызванные этими действиями.
• Запрещается использовать органические растворы и кислоты такие как: ацетон, аммиак и газообразные вещества. Пожалуйста, избегайте контактов во время эксплуатации душевой кабины с вышеуказанными веществами.
• Розетки должны быть с заземлением и соответствовать электротехнической безопасности (для моделей, в комплектации которых отсутствует пульт управления, розетка не требуется
•  Ножки сантехнического изделия служат для выставления по уровню .При необходимости под основную конструкцию подкладываются опоры (кирпич , брус дерева и т.п.)
• Не используйте для проклейки швов, герметизации отдельных частей и навесного оборудования герметик не предназначенный для этого. Используйте только силиконовый, санитарный, или с антибактериальными добавками герметик . Предназначенный для данного вида работ.
• Не используйте моющие средства с хлорсодержащими и абразивными составляющими .

С целью безопасности подключения парогенератора мощностью 3 кВт необходимо использовать розетку с заземлением электропроводку выполнять электрокабелем сечением не менее 2,5-3 мм. В электроцепи устанавливается дополнительно автомат защитного отключения на 16 А.

При покупке сантехнического изделия учитывайте техническое расстояние для самой кабины, её установке с последующим обслуживанием. Техническое расстояние составляет 20, 30,40 см в зависимости от размеров и особенностей ванной комнаты. По уточнению размеров можно обратится непосредственно к продавцу консультанту.

В некоторых моделях сантехнического изделия на коробках стекол, поддона и т.д. используется транспортировочная лента для поддержания самой упаковки в надлежащем виде . Категорически запрещается использовать их в целях транспортировки (браться за них ). Берите непосредственно за коробку во избежание механических повреждений содержимого упаковки .

 При установке сантехнического изделия, навесное оборудование такое как ролики соединительные уголки, полки, подстаканники – категорически нельзя перетягивать во избежание рассыпания стекла или поломок самого навесного оборудования .

Пожалуйста, не модифицируйте и не изменяйте любые части изделия. Пожалуйста, не храните любые части изделия вместе с ацетоном, аммиачным спиртом и органическими растворами.

Пожалуйста, будьте осторожны, не допускайте сильных ударов, тяжелых нажатий и царапин при перемещении и эксплуатации изделия. Постоянно сохраняйте кабину вентилируемой и сухой, отключайте питание и воду. Монтаж и установку изделия должны производить только квалифицированный персонал. Перед эксплуатацией удостоверьтесь, что нет утечек тока и напряжения. Необходимо обеспечить отдельное магистральное электропитание с заземлением медным проводом, сечением не меньше 1 квадратного миллиметра.

Дети могут пользоваться кабиной только под присмотром взрослых.

ТРЕБОВАНИЯ К УСТАНОВКЕ

Подготовьте место для установки кабины в соответствии с монтажной схемой.

Установка гидромассажных ванн и душевых кабин производится до монтажа другого оборудования.

Помещение должно быть очищено от посторонних предметов, строительного мусора и пыли.

Для проведения техобслуживания гидромассажных ванн и душевых кабин необходимо обеспечить доступ к узлам изделия путем смещения изделия от стен или угла ванной комнаты. В связи с этим рекомендуется другое оборудование ванной комнаты устанавливать на расстояниях не менее 0,5 метра от ванны или кабины.

Если размеры помещения или особенности планировки не позволяют обеспечить доступ к узлам изделия, то сервисный центр имеет право отказаться от установки и гарантийного обслуживания.

Перед установкой кабины удостоверьтесь, что подача воды, электропитание и дренажная труба подведены к месту установки. Подача воды должна быть обеспечена трубами диаметром 1/2″ (12,8 мм) с наружной резьбой для холодной и горячей воды. Рекомендуется добавить магистральный кран на горячую и холодную воду для более удобной эксплуатации.

Электропитание должно быть АС 50Гц / 220В. Мощность лампы подсветки 12 Вт.

Душевая кабина с паром: АС 50Гц/220В, мощность 3 кВт, ток 13А.

Душевая кабина с паром и гидромассажной ванной: АС 50Гц/220В, мощность 3,8 кВт, ток 17А.

Настоятельно рекомендуем подключать питание электросети через сетевой выпрямитель . (пилот) чтобы избежать скачка напряжения и выхода из строя трансформатора.

Диаметр дренажной трубы должен быть 1 1/4″ (32 мм). Удостоверьтесь, что дренажная труба может быть соединена со сливной трубой кабины.

Перед распаковкой, пожалуйста, проверьте модель, характеристики и комплектацию в соответствии с Вашим заказом.

После распаковки, пожалуйста, тщательно проверьте все ли части укомплектованы, не имеют повреждений при транспортировке. В случае обнаружения повреждений или недокомплекта, пожалуйста, свяжитесь с дистрибьютором или нашей компанией.

Пол или монтажная поверхность должны держать большую нагрузку – вес кабины + воды + пользователя, поэтому удостоверьтесь, что место установки достаточно прочное.

Минимальное давление воды должно быть не меньше, чем 0,2 МПа, максимальное 0,35 МПа. Необходимо установить микро насос, если давление воды слишком слабое или редуктор для понижения давления если слишком сильное. В случае загрязненной воды установить фильтр, желательно 100 микрон. Температура воды не должна превышать 70 0 С.

Запрещено использовать изделие на улице или в каких-либо непригодных условиях эксплуатации.

• Видео, сборка душевой кабины Водный Мир 8862

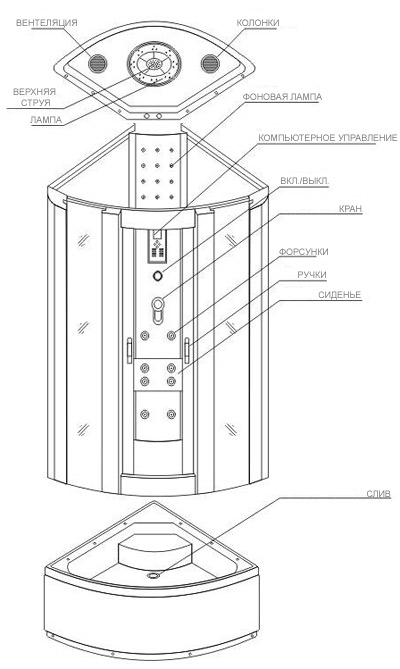

Каждое изделие состоит из следующих основных частей:

1. Поддон.
2. Стеклянная ширма.
3. Акриловые либо стеклянные стенки (в зависимости от модели).
4. Крыша (в зависимости от модели)

Фитинги не входящие в комплектацию:

• подводные шланги горячей, холодной воды длиной от 80 до 150 мм в зависимости от местоположения водопровода
• Переходник с гофры кабины на фановую трубу (32х50)
• Герметик

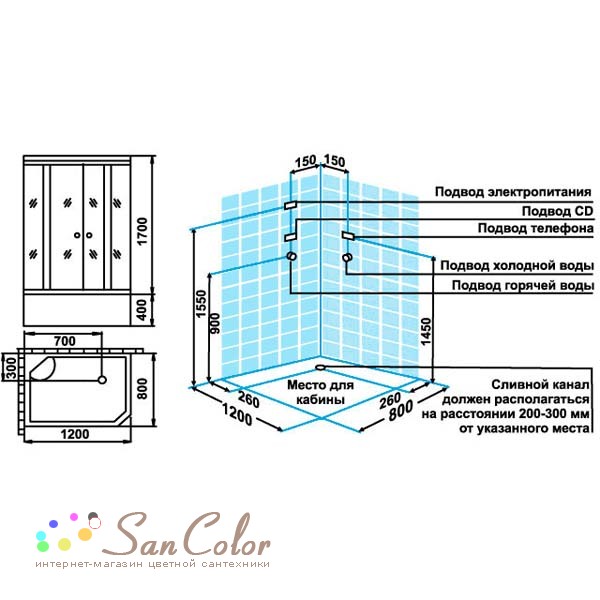

СХЕМА ПОДГОТОВКИ ПОМЕЩЕНИЯ ДЛЯ МОНТАЖА ДУШЕВЫХ КАБИН ВОДНЫЙ МИР

(все размеры указаны в миллиметрах)

ОПИСАНИЕ:

Подвод горячей и холодной воды – труба с наружной резьбой ” (12,8 мм), высота над уровнем пола – 1300-1500 мм. Давление воды в водопроводе не менее 0,2 МПа, но не более 0,35 МПа.

Электро розетка устанавливается на высоте 2200 мм над уровнем пола (для моделей, в комплектации  которых отсутствует пульт управления, электро розетка не требуется).

Фановая труба выводится в любую часть сектора, согласно чертежу. Вывод фановой трубы располагается параллельно полу, диаметр фановой трубы 32 мм, расстояние от пола до нижнего края трубы не более 20 мм.

Установка душевых кабин производится до монтажа прочего оборудования. Помещение должно быть очищено от посторонних предметов, строительного мусора и пыли.

Для проведения монтажа и техобслуживания необходимо обеспечить доступ к узлам изделия путем смещения изделия от стен или угла ванной комнаты. В связи с этим не устанавливайте другое оборудование в ванной комнате в радиусе меньше R-0,5M от душевой кабины до ее монтажа.

Внимательно отнеситесь к установке окончательного местоположения санитарного изделия

Проверьте электрику и водоснабжение. правильность конструкции и её крепёжных
составляющих.

Герметик наносится в последний момент на стыковочные швы и может быть белым или прозрачным в зависимости от типа санитарного изделия. Необходимое время застывания согласно инструкции .

Дополнительно для комплектации LUX:

• С целью безопасного подключения парогенератора мощностью 3кВт, необходимо:
• использовать электро розетку с защитным заземлением;
• электропроводку выполнять электро кабелем сечением не менее 3х2,5 мм;
• в электро цепи устанавливать дополнительный автомат защитного отключения на 16 А

Видео, сборка душевой кабины Водный Мир 8811

ОБЩИЙ ВИД И ФУНКЦИОНАЛЬНОЕ НАПОЛНЕНИЕ КАБИНЫ

Угловые душевые кабины Водный Мир

1. Верхний душ
2. Вытяжной вентилятор и динамик
3. Полка
4. Панель управления
5. Гидромассаж
6. Фоновое освещение
7. Гибкий душ
8. Зеркало
9. Переключатель режимов
10. Кран горячей и холодной воды

Прямоугольные душевые кабины Водный Мир

1. Верхний душ
2. Вытяжной вентилятор и динамик
3. Полка
4. Панель управления (аудиосистема)
5. Гидромассаж
6. Устройство массажа ног
7. Фоновое освещение
8. Гибкий душ
9. Переключатель режимов
10. Кран горячей и холодной воды

Описание других моделей душевых кабин может отличаться от представленных выше!

СХЕМА СБОРКИ

Угловые душевые кабины

1. Верхняя крышка
2. Задняя стенка кабины
3. Поддон
4. Стеклянная панель

Прямоугольные душевые кабины

1. Верхняя крышка
2. Задняя стенка кабины
3. Поддон
4. Стеклянная панель

Ассиметричные душевые кабины

1. Верхняя крышка

2.Задняя стенка кабины

3.Поддон

4.Стеклянная панель

Порядок сборки душевых кабин Водный Мир с пластиковой задней стенкой

• Видео, сборка душевой кабины Водный Мир 8811A

1)Соберите поддон.

Установите слив с гофрированным шлангом при помощи резиновых уплотнителей, которые идут в комплекте к сливу, как показано на рисунке.

Внимание,при установке сифона смажьте его герметиком.

Если у вас не установлены кронштейны крепления панели,при помощи винтов прикрутите верхние кронштейны крепления к поддону.

Вставьте четырехгранные профили в полости крестовины поддона в том направлении, как показано на рисунке.

Установите шпильки на четырехгранные профили, закрепите их и соедините с нижними Г-образными кронштейнами крепления фронтальной панели и с круглыми ножками .

Фронтальную панель необходимо установить на поддон, выровнять ее и просверлить в ней отверстия напротив нижних Г-образных кронштейнов для крепления.

Закрепите винтами четырехгранные профили.

Прикрепите фронтальную панель к нижним Г-образным кронштейнам на поддоне. Крепко затяните все гайки.



2) Поместите поддон на выбранное желаемое место, отрегулируйте с помощью болта на ножках в горизонтальное положение

3) Смонтируйте заднюю стенку и поместите её на поддон, но не закрепляйте к поддону.

Прикрутите к задней стенке комплектующие,зеркала, полочки и другие.

3) Смонтируйте переднюю стеклянную ширму с подвижными дверями и закрепите её к задней стенке:

4) Закрепите модуль “задняя стенка – ширма на поддоне и между собой.

5)Установите крышу.



При установке нанесите сантехнический герметик на все стыки, между профилями, поддоном, стеклами.

Не используйте изделие 24 часа, до полного высыхания герметика

Порядок сборки душевых кабин со стеклянными задними стенками

1)Соберите поддон.

Прикрутите каркас, ножки, переднюю декоративную панель, установите сифон.

Внимание,при установке сифона смажьте его герметиком.

2) Поместите поддон на выбранное желаемое место, отрегулируйте с помощью болта на ножках в горизонтальное положение

3)Соберите заднюю функциональную стойку

Прикрутите к ней смеситель, форсунки, пульт управления.

4)Закрепите заднюю функциональную стойку на поддоне

5)Установите задние стеклянные стенки на поддон и закрепите их на поддоне и функциональной стойке.

6)Смонтируйте и закрепите переднюю ширму с подвижными дверями к задней стенке на поддоне

7)Установите крышу

При установке нанесите сантехнический герметик на все стыки, между профилями, поддоном, стеклами.

Не используйте изделие 24 часа, до полного высыхания герметика

• Видео, сборка душевой кабины Водный Мир 8814



Регулировка дверей

Эксцентрическая ось(конструкция роликов может быть изменена)

Если двери открываются тяжело,пожалуйста,отрегулируйте положение шкивов в пазе. Затем смажьте направляющую небольшим количеством силиконовой смазки.

Электрическая схема

Схема подключения воды

(схемы подключения для различных моделей кабин могут иметь отличия)

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Проверьте питание и основные вентили холодной и горячей воды пред использованием.
При эксплуатации душевой кабины, при переключении функций – верхний душ, гидромассаж спины , ручной душ и т.д. следуйте следующим последовательным действиям :

Выключили кран горячей, холодной воды

Переключили режим функций в нужное Вам положение

Включили кран горячей, холодной воды

Во избежании повреждения кабины температура теплой воды не должна превышать 70 °С, а также не наливайте в поддон кипящую воду.
Тип кабины – одноместная, поэтому пользоваться кабиной можно не более одного человека (за исключением кабин, в конструкции которых предусмотрено двухместное использование).

ИНСТРУКЦИИ ЭКСПЛУАТАЦИИ УСТАНОВЛЕННЫХ ЧАСТЕЙ

1.Душевая стойка

2.Групповой смеситель

3.Устройство массажа стопы.

ЭЛЕКТРОННЫЙ ПУЛЬТ УПРАВЛЕНИЯ  ДУШЕВОЙ КАБИНЫ





ВКЛ/ВЫКЛ

Нажимая кнопку ON/OFF на панели управления при подключенном напряжении, система включается и позволяет использовать все функции панели. Нажмите снова эту кнопку, чтобы выключить систему и все действующие функции

ЛАМПА ОСВЕЩЕНИЯ

При нажатии кнопки на панели включится лампа освещения. При повторном нажатии происходит выключение лампы освещения.

ФОНОВОЕ ОСВЕЩЕНИЕ

При нажатии кнопки освещения включится фоновое освещение. При повторном нажатии оно выключится.

ВЫТЯЖКА

Нажмите кнопку на панели управления, чтобы включить вентилятор вытяжки. Повторное нажатие выключит вентилятор вытяжки.

РАДИОПРИЁМНИК

Нажатие на кнопку с изображением скрипичного ключа включает радиоприёмник. Один раз нажмите кнопку TUN для ручного поиска радиостанции, удержание этой кнопки в течение 0,5 секунды включит автоматический поиск радиостанции

Нажмите кнопку REST позволяет повторно произвести ручной поиск радиостанции с самого начала.

РЕГУЛИРОВКА ГРОМКОСТИ

При включенном динамике нажимайте кнопки на панели управления для регулировки громкости от 0db до 16db

ТЕЛЕФОН

При поступлении входящего звонка прозвучит телефонный звонок. При нажатии кнопки с изображением телефона будет принят телефонный звонок. Для завершения разговора повторно нажмите кнопку. Ввиду отсутствия адаптации к российским телефонным сетям функция телефона может не работать.

Душевые кабины могут быть оборудованы пультами других модификаций (функции аналогичны).

Как пользоваться парогенератором

Пожалуйста откройте воду, нажмите “кнопку вкл. ”, после включения ж/к экран будет светиться, парогенератор будет готов к работе, на дисплее появится текущая температура.

Установка температуры. Нажмите “кнопку регулировки температуры” , на дисплее будет высвечиваться т. Диапазон регулируемой температуры от 20 до 60 градусов. Для установки текущей температуры нажмите клавишу регулировки температуры и удерживайте ее в течение 3-х секунд. Через 3 секунды установка нужной температуры будет завершена, мигание дисплея прекратится.

Температура будет запомнена автоматически. Парогенератор отключится, когда температура превысит установленное значение.

Если температура в кабине станет ниже установленного значения тогда в течении 30 сек. парогенератор включится снова.

Установка времени. Нажмите “кнопку установки времени” .

Шаг установки 2 минуты/нажатие, диапазон от 0 до 60 мин.

Когда установлено значение “00” парогенератор отключается, если нужно продолжить работу парогенератора, установите время и нажмите “кнопку пара” снова. Если вам нужна работа парогенератора без ограничения по времени установите сразу “00”. Вы можете устанавливать время постоянно.

Убедитесь в наличие воды перед нажатием “кнопки пар“. Подача пара в кабину начнется через 3 минуты.

Если загорится “пиктограмма воды”, парогенератор отключится, т.к. необходимо устранить проблемы с подачей воды. При повторном нажатии “кнопки пар”, парогенератор отключится.

Для включения вытяжного вентилятора нажмите “кнопку вентилятор“. При повторном нажатии вентилятор отключится .

Для включения озонатора нажмите “кнопку включения озонатора“. При повторном нажатии озонатор отключится.

Для включения верхнего света нажмите “кнопку верхнего света“. Повторное нажатие отключит лампу.

Для включения FM-приемника нажмите “кнопку радио“, загорится пиктограмма радио на дисплее. Повторное нажатие отключит радио.

Радио (частота FM 87.5-108 MHz). Для настройки радиостанции нажмите “кнопку поиска радиостанции“. Когда станция будет найдена, она зафиксируется. При повторном нажатии будет переход к другой радиостанции. Для повторного поиска радиостанций нажмите “кнопку сброса” .

Нажмите “кнопку радио” 2 раза, загорится пиктограмма “С-D”, нажмите “кнопку радио” повторно и дисплей погаснет, “С-D” источник выключится.

Функция телефона работает только на прием входящих звонков . О входящем звонке извещает звуковой сигнал. Для приема звонка нажмите кнопку

Ввиду отсутствия адаптации к Российским сетям, функция телефона может не работать.

Регулировка громкости: используйте “клавиши регулировки звука“. Отключение кабины: нажмите “кнопку вкл./выкл.”, ж/к дисплей погаснет.

Электрические параметры

Питание	220В
Частота тока	50Гц
Напряжение управления	12В
Мощность	2,5кВт-3,5кВт
Напряжение освещения	12В
Напряжение вентилятора	12В

Душевая кабина с парогенератором может быть оснащена также пультом другой модификации(функции аналогичны)

Обслуживание

• Чистите поверхность оборудование мягкой тканью и моющим раствором. Никогда не чистите оборудование растворами, содержащими ацетон, аммиачный спирт и органические вещества.Никогда не применяйте для чистки растворы, которые содержат кислоту или щелочь, иначе поверхность ванны будет повреждена.
• Полируйте поверхность кабины используя полирующие средства.
• Зачистите легкие царапины или грязь абразивом 1200 на бумажной основе, затем отполируйте поверхность полирующей пастой или мягкой тканью.
• Чистка позолоченных частей. Чистите данные части с помощью мягкой, гладкой ткани, не применяйте шероховатую ткань.
• Чистка поддона.
• Зачищайте абразивом 1200 на бумажной основе, полируйте с помощью зубной пасты и мягкой, гладкой ткани.
• Никогда не бросайте в кабину острые предметы.
• Избегайте воздействия прямых солнечных лучей и замораживания кабины.
• Рекомендуется использовать ситечко для фильтрации стока воды.

Поиск и устранение неисправностей.

Событие	Причина	Решение
Нет питания	Плохое подключение	Перепроверьте подключение
Отсутствие воды или мало воды в душе	Недостаточное давление воды	Проверьте давление подачи воды
	Не открыт или заблокирован кран	Откройте или прочистите кран
	Разрыв или заблокирован трубопровод	Замените или прочистите трубопровод
Появление плесени	Из-за органических веществ	Избегайте соприкосновения органических пропитывающих веществ
	Плохая вентиляция или влажный воздух	Увеличьте подачу воздуха,сохраняйте сухим и вентилируйте
Нет освещения	Плохое подключение	Перепроверьте подключение
	Неисправна лампа	Замените лампу
	Нет входного питания	Проверьте питание
Вентилятор не работает	Неправильное подключение положительного полюса	Проверьте цепь
	Цепь питания вентилятора не исправна	Замените цепь
	Нет питания	Проверьте питание
Отсутствие радио сигнала	Отсутствие сигнала	Переместите антенну
Плохое движение двери	Неправильная установка	Повторно отрегулируйте шкив
	Направляющая не отрегулирована	Отругулируйте направляющие двери
	Сильное трение	Добавьте смазки на рельсу(полосу)

Впрочем, стоит заметить, что душевые кабины Водный мир собираются абсолютно так же как и другие китайские душевые кабины, так что для их сборки вполне подойдет и универсальная инструкция по сборке на нашем сайте.

21 часть душевой кабины (отличная схема)

Все больше и больше людей меняют свои старые ванны и душевые кабины и устанавливают душевую кабину. Это имеет смысл, потому что в эти типы душей намного легче входить и выходить. Они тоже выглядят лучше. Когда вы собираетесь приступить к такому проекту, полезно получить хорошее представление о различных частях душа. Ниже приведена подробная схема вместе с описанием каждой части.

Все больше и больше людей меняют свои старые ванны и душевые кабины и устанавливают душевую кабину.Это имеет смысл, потому что в эти типы душей намного легче входить и выходить. Они тоже выглядят лучше.

Когда вы собираетесь приступить к такому проекту, полезно получить хорошее представление о различных частях душа. Ниже приведена подробная схема вместе с описанием каждой части.

Связанный: Типы соединителей для занавесок для душа | Идеи душа на открытом воздухе | Ванные комнаты с открытым душем | Альтернативы естественному душе

Управление душем: Контролирует и поддерживает температуру воды в душе.

Перепускной патрубок для душа: Направляет поток воды так, чтобы он вытекал из насадки для душа, а не из крана в ванне.

• Ползунок: Регулирует душ на нужной высоте.
• Кронштейн ползунка: Удерживает ползун на месте.
• Ручной душ: Тип душа, который подсоединяется гибким шлангом и крепится к настенному кронштейну и позволяет человеку направлять поток воды туда, где это необходимо.
• Тропический душ: Душ, имитирующий купание под дождем.
• Плиточные стены: Стены, покрытые плиткой.
• Ниша: Встраиваемая полка в ванной, которая добавляет место для хранения мыла, бутылочек с шампунем и т. д.
• Двусторонняя душевая кабина: Стиль душевой кабины, в котором две стенки расположены в углу.
• Ручка дверцы душа: Используется для открытия или закрытия душа в ванной комнате.
• Акриловая душевая панель: Душевая кабина из акрила.
• Водонагреватель: Прибор для нагрева и хранения воды.
• Водопроводная труба: Труба, по которой чистая пресная вода поступает из водопровода.
• Запорный вентиль: Регулирует поток воды через трубу в открытом состоянии и перекрывает его при закрытии вентиля.
• Канализационная труба: Труба, которая транспортирует и удаляет сточные и серые воды из дома.
• Сифон для душа: Сантехническое приспособление, обеспечивающее отсутствие стока в душе в ванной комнате.
• Сливная труба: Большая длинная труба, по которой сточные и бытовые воды отводятся из дома.
• Слив: Сантехника, найденная на полу в ванной, которая уносит жидкие отходы.
• Шланг для душа: Шланг, соединяющий душ с выпускным отверстием для душа и удлиняющийся для обеспечения большего контроля над водой.
• Плитка для пола: Плитка, выложенная на полу.
• Акриловый поддон: Душевой поддон изготовлен из акрила, поэтому он легкий, гибкий, но может быть хрупким.

Связанный: Типы уплотнения для душа | Альтернативы плитке в душе

Домашние подарки Stratosphere…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

Получите БЕСПЛАТНЫЙ 3D-инструмент для проектирования ванной комнаты!

Попробуйте нашу замечательную программу для проектирования ванных комнат, которую вы можете использовать полностью онлайн, а затем загрузите свои творения.

Как подключить несколько насадок для душа — схема и чертеж

Несколько насадок для душа, которые мы часто используем в наших ванных комнатах, являются высококлассной функцией, используемой для ускорения процесса принятия душа. Однако их установка не так проста, как можно было бы подумать……….

Слишком часто всплывает важный вопрос…..

Как сохранить баланс давления при установке нескольких душевых насадок в ванной???

Вы тоже один из тех, у кого такая же проблема? Если да, то вам должно быть интересно получить прямой ответ…….

Читайте дальше и сразу же приступим к делу.

1. Одна из основных ошибок , которую мы часто совершаем, заключается в том, что труба становится тупиковой в линии с закрытым концом . В этом случае вода не течет с обеих сторон.Мы рекомендуем уплотнять водопроводную трубу в формате петли .

2. Вторая самая важная задача — обеспечить одинаковое давление на каждую головку. Как мы это делаем? Путем создания контура давления , который будет направлять воду с одинаковым давлением во все эмиттеры.

Вы все еще запутались?

Давайте углубимся в детали и узнаем, как наполнить душ с несколькими насадками

Остановитесь на мгновение и взгляните на схему. Вы видите, как горячая и холодная вода достигает стандартного клапана?

Мы знаем, что стандартный клапан — это точка, в которой мы устанавливаем требуемую температуру и давление.

Хорошо! Взгляните прямо над стандартным клапаном; своды дивертора позволяют вам выбирать поток воды.

Имеет смысл?

Теперь у нас есть три варианта.

1. Ручные распылители
2. Верхний душ
3. Спрей для тела

Водоснабжение зависит от вашего использования.Чем больше вы потребляете, тем меньше каждый из них получит. Большинство производителей энергосистем предпочитают прямое соединение со смесительными клапанами и отсутствие ответвлений между ними. Но все зависит от вашего выбора. Если вы хотите украсить свою ванную комнату все большим количеством бытовой техники, вы можете это сделать.

Заинтересованы в установке 6 распылителей для тела?

Не беспокойтесь, все, что вам нужно, это удлинить петлю и БУМ! Готово.

Еще вопрос?

Что делать, если я хочу добавить верхний тропический душ?

Это можно сделать двумя способами.Создание петли или добавление еще одного клапана.

Как показано на приведенной выше схеме, независимо от того, какой душ активирован, в основной душ всегда будет поступать вода. Если вы не используете отводную ванну, вы можете использовать три отводных порта, ванну, основной и дополнительный. Помните, что вы можете получить пробку холодной воды в линии с отводным клапаном.

Хотите знать, как установить двойную лейку для душа?

Никуда не смотри. Подробное руководство находится здесь.

Как установить двойную насадку для душа

Души с двумя головками, которые соединяются одной трубой, бывают со встроенным клапаном.

Сообщите нам, как их установить.

• Отключить воду перед запуском процесса
• Вы можете использовать плоскогубцы, чтобы держать руку и гаечный ключ. Тем временем поверните насадку для душа.
• После того, как вы сняли старую насадку для душа, очистите резьбу держателя и удалите остатки ленты. Это упростит и упростит установку новой насадки для душа. Вы должны убедиться, что удалили уже образовавшуюся пыль на трубе. Сделайте его чистым.
• Базовая стена — это самое первое, что займет свое место.Этот небольшой прямоугольный элемент будет соединен как со съемным душем, так и с основной головкой. Для предотвращения утечек необходимо использовать новое уплотнение для наматывания соединительной резьбы.
• Теперь самое время обмотать резьбу вентиля лентой и к значительной душевой лейке. Чтобы убедиться, что это устойчивый к царапинам барьер, вы должны убедиться, что он затягивается плоскогубцами.
• Теперь соедините оставшуюся лейку душа, затянув веревочную трубу и закрепив ее. Размер сантехнического крана должен соответствовать встречающейся присоединительной резьбе.
• Чтобы убедиться в отсутствии утечек, включите воду и проверьте насадку для душа.

Сантехника в ванной

Шейн Нельсон занимается сантехническими работами в Центре, штат Алабама.

Он неплохой художник и нарисовал схему предложенных им сантехнических вентиляционных отверстий и водосточных труб. Посмотрите на это после его вопроса.

Вот что он мне написал:

«Огораживаю гараж и в процессе устанавливаю санузел.Разрешено ли вентиляционное отверстие для туалета, как показано в приложении?

Это было бы самым простым для установки, но я хотел убедиться, что это законно и не вызовет никаких проблем.

Кроме того, при такой установке вентиляционное отверстие будет влажным для раковины, в отличие от рисунка.

Спасибо за помощь».

Вот рисунок Шейна. Прочитайте мой ответ о том, что происходит. годы.Мне нравится делать сантехнику, дренажные и вентиляционные трубы.

Прежде чем обсуждать вентиляционные отверстия, поговорим о соединениях дренажных труб.

Прежде всего, все соединения, которые вы нарисовали, являются тройниками. У тройника пересекающаяся труба соединяется под углом 90 градусов.

Это огромное нет-нет. Когда отводная линия соединяется с основной дренажной линией, фитинг всегда должен быть тройником. Если вы используете тройник, сточные воды ударяются о боковую часть трубы, а часть может течь в направлении вентиляционной трубы.

Кроме того, змея для прочистки канализации может просверлить трубу насквозь или в конечном итоге попасть в вентиляционное отверстие, а не в канализацию.

Тройник — это фитинг, в котором пересекающаяся труба соединяется под пологим углом 45 градусов, поэтому сточные воды направляются вниз по течению, а также любые гибкие металлические змеевики для очистки стоков.

Вы можете сделать желаемый изгиб на 90 градусов, добавив дополнительный фитинг на 45 градусов.

Фланец унитаза должен соединяться с 90-градусным фитингом, который соединяется непосредственно с дренажной линией, как показано на рисунке. В пределах 3 футов от фланца вы помещаете тройник размером 3 x 1 1/2 дюйма, где тройник слегка закручен, так что часть 1 1/2 поворачивается вверх примерно на 20 градусов.

Вы подключаете к этому 45-градусный фитинг, и эта вентиляционная труба возвращается к этой стене и в конечном итоге соединяется с другими вентиляционными трубами.

Вы также можете влажно проветривать унитаз с помощью сливного отверстия. Это очень распространено.

В этом случае вы используете тройник 3 x 3, как я только что описал. 3-дюймовая труба продолжается обратно к стене, поднимается вверх по стене, и затем вы устанавливаете тройник 3 x 1 1/2 дюйма.

Тройник соединяется с ответвлением сливного отверстия умывальника.

Вы можете установить втулку 3 x 2 в верхней части тройника, и эта 2-дюймовая труба будет вентилировать как унитаз, так и умывальник.

Схема сантехники для душа — Как обсудить

Сантехническая схема трапа для душа

Как установить сливную трубу для душа? Основные шаги по установке трапа для душа в полу начинаются с демонтажа старого трапа, проверки труб и покупки расходных материалов. Фактическая установка включает в себя нанесение предварительно приготовленной смеси ПВХ на трубы и слив, размещение и монтаж желоба, а также крепление желоба к полу душевой.

Как очистить сливную трубу душа?

Раствор пищевой соды и уксуса. Сначала вылейте кастрюлю с кипятком в слив душа. Затем высыпьте около ½ стакана пищевой соды прямо в канализацию. Дайте настояться 5–10 минут, прежде чем залить смесью стакана уксуса и стакана очень горячей воды.

Как установить сантехнику для душа?

Чтобы установить сантехнику для душа, обнажите существующую сантехнику за стенами и подсоедините медные или пластиковые трубы соответствующего размера к существующим трубам горячей и холодной воды.Установите стояк и сливную трубу и прикрепите душевые принадлежности. Надежно затяните трубы и ■■■■■■■■ в местах соединений.

Что такое линейный трап для душа?

Линейный желоб представляет собой тонкий прямоугольный желоб. Это удлиненная емкость, которая намного длиннее традиционных душевых поддонов и используется для сбора потока воды в один выход и максимально быстрого и эффективного удаления воды из душевого поддона.

Схема сантехники в ванной [Разметка и сборка водопроводно-канализационной трубы фундамента здания для небольшого дома — Часть вторая] Каждой ли ванной нужен сантехнический вентиль? Во всех ванных комнатах нужна вентиляционная труба; в противном случае сифоны могут открыться при смыве таких вещей, как унитаз или ванна.Клапан Durgo может быть установлен внутри помещения, вместо того, чтобы выталкивать напольную трубу наружу. Как установить новую сантехнику в ванной? Установка Определите расположение сантехники в ванной. Выключить воду в…

Как установить трап для душа?

Установите слив для душевого поддона, вставив верхнюю половину в сливное отверстие так, чтобы конец с резьбой проходил через дно основания. Прикрепите уплотнения к нижней части слива и привинтите нижнюю половину слива к прибору. Сожмите две половинки, чтобы закрепить слив.

Сифон какого размера следует использовать для душевого трапа?

• Размер ловушки. Размер типичного сифона для душа составляет 2 дюйма, что соответствует диаметру сифона.
• Значение размера ловушки. Размер сифона важен, так как он должен быть достаточно большим, чтобы вместить количество выходящей воды.
• Идентификация ловушек.
• Знайте местные коды.

Как провести сантехнику в ванной?

• Способ 1 из 4: логистика и сантехника.Удалите все старые приспособления и ■■■■■■■■ подготовьте место для сантехники.
• Метод 2 из 4: Купание. Проверьте пол и стоки, чтобы убедиться, что они в хорошем состоянии.
• Метод 3 из 4: Погружение. Используйте оборудование, поставляемое с вашей раковиной.
• Метод 4 из 4: Ванна и душ.

Установка желоба для душа

Ослабьте два винта, удерживающих пластину желоба на месте. Отложите их. Используйте сильнодействующее бытовое моющее средство или отбеливатель и ткань, чтобы удалить мыло или плесень вокруг слива.Дайте ему высохнуть. Установите резиновую шайбу и совместите ее с краями сливного шланга.

ловушка для душа [Как водопроводная ловушка может потерять воду | Спроси этот старый дом] Действительно ли душ нуждается в сифоне P? Ptrap – стандартная версия для душа и ванны. Для ванны и душа требуется сифон, чтобы предотвратить попадание опасных канализационных газов в дом. Ptrap – стандартная версия для душа и ванны. Что такое сифоны и для чего они нужны? Сифоны – это изогнутые трубы, которые устанавливаются под любым типом душа или желоба.Мало того, что Ptrap сливает сточные воды вашего дома, но это существенно…

Как установить слив для душа Oatey?

• Разрежьте подложку. Используйте электролобзик, чтобы вырезать отверстие диаметром 4 1/2 дюйма в основании, и используйте алмазную пилу, чтобы прорезать бетон.
• Снимите и установите слив Oatey. Снимите головку блока цилиндров. Его можно разобрать на четыре части: сливное дно, зажимное кольцо, бачок и сетчатый фильтр.
• Цемент вокруг водостока. Смешайте портландцемент и воду, чтобы получилась густая паста, напоминающая арахисовое масло.
• Установите прокладку душевого поддона. Измерьте и отрежьте вкладыш поддона, чтобы он подходил к сливу и душевой кабине.
• Безопасная вставка для посуды. Поместите лоток на напольные или настенные кронштейны в соответствии с инструкциями производителя.
• Завершите установку дренажа Оати. Заполните дренажные отверстия вокруг винтов небольшим количеством гравия, чтобы обеспечить дренаж через эту область.

Как слить воду из душа на открытом воздухе?

Влияет на дренажную систему.Серая вода из душа на открытом воздухе обычно просто стекает во двор или на газон. По этой причине при проектировании уличной душевой стойки ее следует немного приподнять, чтобы шланг или шланг можно было провести наискось от основания к клумбе или сорнякам.

Как установить душ в ванной?

Зубчатым шпателем нанесите тонкий впитывающий раствор, чтобы удерживать камень на месте, пока раствор сохнет. Установите весы на тонком наборе, ориентируясь на стартер.Используйте спиртовой уровень, чтобы убедиться, что плитка ровная. После укладки плитку равномерно вдавливают в раствор.

Как установить сломанную сливную трубу для душа

Как можно лучше очистите поверхность и внутренние трещины. Возьмите немного JB Weld или эпоксидной смолы и склейте части вместе, укрепляя или обжимая сломанную часть. Также заполните отверстие для винта и добавьте припой, мелкую эпоксидную смолу.

ловушка для ванны [Как водопроводная ловушка может потерять воду | Спроси этот старый дом] Что такое ловушка для ванны? Сифоны представляют собой S-образные отрезки трубы, которые предотвращают попадание токсичных газов из сточных вод в ваш дом. Они необходимы для всех сантехнических приборов, включая раковины, ванны и душевые кабины. В санузлах встроенные сифоны. Нужна ли ванне сифон? Они необходимы для всех сантехнических приборов, включая раковины, ванны и душевые кабины. В санузлах встроенные сифоны. Сифоны обычные…

Как установить трап для душа с резиновым уплотнителем?

Поместите резиновое уплотнительное кольцо и картонное фрикционное кольцо под душевой поддон. Затем расположите душевой поддон так, чтобы сливной поддон скользил по сливной трубе.Убедитесь, что душевой поддон находится близко к полу. Затем наденьте уплотнитель сливного шланга на отверстие и затяните его, пока сливной корпус и шланг не будут надежно соединены.

Как починить протекающий слив для душа сверху?

В верхней части установлен специальный сливной комплект, который крепится к душевому поддону. Если у вас протекающий душевой трап и вы не хотите открывать готовый потолок, чтобы получить к нему доступ снизу, подумайте об использовании специального трапа, такого как трап WingTite, который можно установить над головой, если трап пластиковый. коробка или стеклопластик.

Как установить слив для поддона на пол?

Установка сливного отверстия душевого поддона Сначала убедитесь, что душевой поддон подходит к отверстию, и начертите линию на краю чернового пола для справки. Затем вырежьте в черновом полу круглое отверстие для дренажной линии и дренажа. ■■■■■■■■ Теперь вам нужно подготовить основание пола с помощью раствора. Убедитесь, что затирка распределена равномерно.

Сколько времени занимает замена душевого трапа ■■■■■■?

Четыре крыла складываются под душевой поддон для обеспечения дренажа.Работа занимает около 30 минут и не требует специальных сантехнических инструментов. Самое сложное — удалить старый слив ■■■■■■. Вероятно, вам придется вырезать его ножовкой и выдирать из душевого поддона по частям.

Как установить слив на раковину в ванной [Как заменить сливной узел раковины в ванной] Как установить новую сантехнику в ванной? Установка Определите расположение сантехники в ванной комнате. Выключить воду в доме. Установить водопроводные трубы.Подсоедините дренажные линии. Установить ванну. Установить раковину. Совместите ванну и душ. Как установить слив для ванны? Чтобы установить слив для ванной: Ослабьте ручку слива. Они откручивают сливную крышку. При необходимости снимите сливной патрубок…

Как установить смеситель для душа?

• Перекрыть подачу воды. Это всегда первый шаг перед началом процесса установки.
• Найти тему. Чтобы приступить к установке смесителя для душа, нужно добраться до трубы за стеной.
• Отметьте и измерьте.
• Расположить в горизонтальную колонку.
• Обзор адаптеров.
• Соедините две вертикальные точки.
• Поставить опущенный локоть.
• Скважины.
• Установите ручку.

Как заменить смеситель для душа?

При замене аксессуаров для душа снимите насадку для душа, повернув пассатижами накидную гайку против часовой стрелки. Есть несколько способов снять ручки крана.У некоторых есть крышка, которую можно снять с помощью маленькой отвертки. Остальные компоненты ручки можно отвинтить или снять. Продолжайте снимать детали, пока не дойдете до вентиля в стене.

Как установить сантехнику для душа

Присоедините шланг диаметром 1/2 дюйма к кронштейну для душа и насадке для душа и прикрепите кронштейны для капель в обоих местах. Вручную навинтите резьбовые ■■■■■■ (латунные или оцинкованные) на два колена. Как только настенная крышка будет на месте, снимите ее и установите кронштейн для душа и излив для ванны.

Как установить смеситель для душа?

Возьмите хромированный ■■■■■■ и оберните им нейлоновый рукав так, чтобы основание ■■■■■■плотно прилегало к стене душа. Поместите новую рукоятку клапана на зазубренный конец штока клапана. Удерживая ручку, вставьте и затяните установочный винт. Не затягивайте слишком сильно, чтобы не повредить кабели.

Замена сливной пробки для ванны

Как заменить душевую кабину?

Поместите соединительный конец насадки душа на резьбовой конец держателя душа.Удерживая держатель душа плоскогубцами, вручную затяните насадку для душа. Возьмите разъем другими плоскогубцами и поверните его на четверть оборота, чтобы обеспечить плотное соединение.

Как установить трап для душа в подвале?

Смеситель Установка душа над раковиной в подвале — относительно простой проект. Найдите раковину в подвале. Создайте душевую в подвале с помощью листа бумаги и карандаша. Разделить подвал. Удалите воздух из стока душа через внешнюю вентиляционную трубу дома.Добавьте границу вокруг душа.

Как установить душевую сантехнику в vanlife

Строительство небольшой душевой: мокрая ванна для автодома. Одна из моих любимых особенностей моего переделанного дома на колесах Promaster RV (Miles Van Camper) — это мокрая ванна с душем и туалетом. Для многих людей это просто пустая трата места, и они предпочитают принимать душ в лагерях или иметь абонемент в спортзал, чтобы принять душ.

Какой размер душевого поддона мне нужен для переоборудования фургона?

Это создает стену рядом с кроватью, которая обеспечивает уединение и отделение от спальной зоны, а также место для обеденной зоны и вращающихся стульев перед фургоном.Я выбрал душевой поддон 24 х 32. Это небольшой душевой поддон, но его достаточно для моего переоборудования в фургон.

Что такое стояк в сантехнике

Могу ли я использовать свой бак и сантехнику внутри фургона?

С баком и трубами, установленными в фургоне, вы можете использовать свою систему даже во время лыжного сезона — отлично! Они протестировали его при температуре 24°F (31°C). Конечно, внутренняя часть бака занимает драгоценное место в гараже, но они готовы пойти на компромисс.

Куда поставить мокрую ванну в фургоне?

Мокрый «туалет» состоит из трех стен: 1) передней стены, обращенной в салон, 2) задней стенки, обращенной к задним дверям, и 3) задней стенки, обращенной к пассажирской стороне автомобиля . грузовик в моем дизайне. Открывающаяся дверь (четвертая «стена») — это самоочищающаяся «исчезающая» душевая дверь Nautilus.

Можно ли использовать оцинкованную трубу для отсечки душа?

Подсоедините отрезанный душевой шланг к гальванизированному патрубку. Муфта не работает с медной трубой, поэтому ввинтите короткий ■■■■■■ оцинкованный стальной конец в медное соединение. Стальные трубы, в отличие от медных или пластиковых труб, соединяются резьбой и болтовыми соединениями.

Как заменить оцинкованную трубу в смесителе для ванной?

Старые трубы изготовлены из оцинкованной стали.Вы хотите заменить смеситель с двумя ручками на модель с односторонним движением. Просверлите отверстие в стене за краном, чтобы отметить расположение входной двери. Просто проведите длинной отверткой по носику ванны и нажмите на него. Проделайте дырку в стене ванной комнаты. Не пытайтесь измерить и угадать.

Вентиляционная крышка для ванной комнаты

Как подключить смеситель для душа к стояку?

Прикрепите новый смеситель, как показано на Фото 3. Используйте специальную компрессионную втулку из оцинкованной стали (называемую выдвижным ящиком), чтобы соединить отрезанную трубу душевого излива.Для лучшей герметизации и облегчения монтажа нанесите тефлоновый герметик для труб на резьбу муфты и резиновые уплотнители.

Как установить однорычажный смеситель для душа?

Для установки смесителя необходимо просверлить отверстие вокруг душа. Если ваш контур выполнен из стекловолокна или акрила, вырежьте отверстие лобзиком и лезвием с мелкими зубьями (толстое лезвие создает сильную вибрацию, которая может изменить контур). Наклейте полоски изоленты по периметру, чтобы не поцарапать и не поцарапать поверхность.

Как установить душевую сантехнику cpvc

Смесители для душа обычно изготавливаются из латуни и имеют впускные отверстия для сварки труб или крепятся к трубе болтами. Для установки смесителя для душа на смеситель для душа требуется переход ■■■■■■■, который с одной стороны приклеивается к шлангу из ХПВХ, а с другой – прикручивается или приваривается к смесителю для душа.

Как загрунтовать трубу из ХПВХ?

Нанесите на все загрунтованные участки кистью из ХПВХ. Полностью вставьте концы трубки из ХПВХ во входные отверстия.Прямая линия идет к входу слева, а холодная — справа. Держите трубы над впускными отверстиями в течение 15 секунд, пока цемент не высохнет.

Сантехника для душевых кабин [Как провести водопровод в ванной (с бесплатными схемами сантехники)] Как установить слив в душевой кабине? Основные шаги по установке трапа для душа начинаются с демонтажа старого стока, проверки труб и покупки расходных материалов. Непосредственная установка включает в себя нанесение предварительно приготовленной смеси ПВХ на трубы и слив, размещение и монтаж желоба, а также крепление желоба к полу душа.Как очистить сливную трубу душа? Раствор пищевой соды и уксуса. Пихта…

Труба какого размера используется для душевого клапана?

Обычно устанавливается с трубами диаметром 3/4 или 1/2 дюйма. Секции труб соединяются по диаметру с помощью грунтовки и цемента из ХПВХ. Смесители для душа обычно изготавливаются из латуни и имеют патрубки для сварки труб или крепятся к трубе болтами.

Можно ли использовать ХПВХ ■■■■■■■■ на медных трубах?

Эта система очень проста в использовании, а поскольку наружный диаметр трубы из ХПВХ такой же, как и у медной трубы, механическая рукоятка ■■■■■■■■ (фото 3 и 4) может использоваться как для медных, так и для трубы ХПВХ.Не путайте трубки из ХПВХ с пластиковыми и полибутиленовыми системами, которые были проблемой более десяти лет назад.

Как починить протекающий смеситель для душа?

• Отключить подачу воды.
• Снимите ручку и переднюю часть
• Снимите предохранительный зажим
• Заменить картридж
• Собери детали

Из каких частей состоит душевая сантехника?

1 Решетка слива для душа Важной частью типичной системы слива для душа является сетка для слива. 2 Душевой поддон Душевой поддон является неотъемлемой частью душа. Это необходимо для предотвращения протечек и предотвращения загнивания грунта с течением времени. 3 Поручни Поручни являются одной из самых заметных частей душевой кабины.

Вентиляционное отверстие

Как найти идеальный душ для вашей ванной комнаты?

Таким образом, вы найдете идеальный душ для своей ванной комнаты. 1 1. Размеры и планировка санузла. Поскольку душевые кабины бывают разных форм и размеров, важно измерить пространство, чтобы подобрать правильный размер.2 2. Тип напора воды. 3 3. Водопроводные и водяные системы отопления. 4 4. Типы насадок для душа. 5 5. Смесители для душа.

Как открыть слив в душе?

8 способов опорожнить душ Вылейте кипяток в канализацию. Попробуйте использовать поршень. Используйте пищевую соду и уксус (естественные альтернативы химикатам)! Снимите сливную пробку и выньте пробку вручную. Используйте ■■■■. Используйте водопроводный шланг (также называемый туалетной вилкой или электрическим угрем).

Что такое линейная дренажная система?

Линейные желоба используются для отвода большого количества воды с поверхности за короткий промежуток времени.Часто используемые на открытом воздухе для борьбы с наводнениями и чрезмерным удержанием воды, но иногда используемые в помещении, линейные желоба имеют длинную траншею, часто встречающуюся вдоль подъездной дорожки к гаражу.

Могу ли я погрузить слив в душе?

Налейте небольшое количество воды в душ, достаточное количество воды, чтобы покрыть дно бутылки. Начните нырять с мощными движениями вверх и вниз. Большинству сабо требуется всего около шести хороших ритмов ныряния. Поднимите поршень, чтобы увидеть, быстро ли уходит вода. Если вода не сливается быстро, погрузите его снова.

Канализационная вентиляционная труба [Как вентилировать сантехнику] Какие виды канализационных труб лучше? Железобетонная труба. Железобетонные трубы – один из самых прочных и долговечных вариантов водосточных труб. Гладкая внутренняя поверхность из полипропилена высокой плотности. Это второй совет из четырех перечисленных здесь вариантов. ПОЛИВИНИЛ ХЛОРИД. Трубы из ПВХ являются третьим материалом, на который стоит обратить внимание. Гладкая внутренняя поверхность из полиэтилена высокой плотности. Какие трубы используются в канализационной системе? Канализационная труба, соединяющая дом с муниципальной веткой или …

Что засоряет слив в душе?

Душевые сливы могут забиваться по разным причинам.Смесь уксуса и пищевой соды — естественный способ прочистить слив в душе. Забитый слив в душе может стать причиной неприятного запаха. Молочная кислота, помогающая удалить пену во время принятия душа.

Что такое линейный слив для насадки для душа

Трап для душа часто называют линейным сливом. Это длинный узкий желоб, который проходит по всей длине открытой стороны душа без ободка. Вода течет через пол душа в «желоб» (или канаву) и в обычный сток.

Что такое линейный дренаж?

Линейный дренаж — это передовое дренажное решение, обеспечивающее ровный (на поверхности земли) дренаж без провисания как внутри, так и снаружи помещений.

Что такое линейный душ?

Линейный желоб имеет длинную и узкую форму «линии», поэтому его можно установить в одностороннем наклонном душе. Принцип этих желобов основан на том, что вода может по сливу в полу поступать в подземный канал и в обычную дренажную систему.

Циркуляционный насос водонагревателя

Что такое слив для душа?

Душевой трап – это сантехническое приспособление, которое размещается между душевой кабиной и сливной трубой, которая собирает воду и отводит ее в канализацию.

Что такое линейный водосток для душевой системы

Линейный водосток, как следует из названия, длинный и узкий. Эти желоба добавляют стильный элемент в душевую кабину и становятся все более популярными в последние годы.Их можно разместить посреди пола, но обычно они располагаются вдоль стены душевой.

Где я могу получить бесплатную доставку линейных стоков?

Получите бесплатную доставку одобренных линейных потоков или купите онлайн в отделе сантехники уже сегодня. #1 Найдите дилера по аренде товаров для дома Прокат грузовиков и инструментов для профессионалов.

Какой номер модели желоба для душа relreln24?

RELN 24-дюймовый матовый черный линейный слив для душа с квадратной крышкой сливного отверстия Модель # FD2403SQBK.

Схема сливной сантехники кухонной раковины [Анатомия кухонного стока] Из каких частей состоит слив кухонной раковины? Типичный слив для раковины состоит из следующих элементов: слив для раковины, смеситель, сифон и сливной патрубок. Линия отвода воздуха выходит из задней части шкафа или проходит через дно шкафа. Нужна ли кухонная раковина с вентиляционным отверстием? В некоторых местных домах и жилых домах на колесах раковина не предназначена для вентиляции. Раковина должна иметь вентиляционное отверстие внизу или быть соединена со стеной.В мобильном…

Какая нержавеющая сталь используется в трапе для душа из плитки?

Напольные трапы Toolway Deluxe изготовлены из высококачественной нержавеющей стали 304, что обеспечивает длительный срок службы и совместимость со всеми плиточными и каменными полами. Слив также включает ловушку для волос и подъемный штифт. 36-дюймовая линейная плитка для слива душа получила оценку 5 из 2.

Каков размер сливов accessluxury?

Трапы Toolway Deluxe изготовлены из высококачественной нержавеющей стали 304, что обеспечивает долгий срок службы и совместимость со всеми напольными покрытиями из плитки и камня.Слив также включает ловушку для волос и подъемный штифт. Размер сливы 2 дюйма. Подходит для всех плиточных и каменных полов.

Линейный дренажный канал

Линейный дренаж относится к системам, которые дренируют по всей своей длине, а не в определенном месте, например, в каньоне. Большинство из них представляют собой вариации на тему закрытого канала, обычно с U-образным поперечным сечением и решетчатой ​​​​формой наверху.

Что такое линейный слив для душевого поддона

Линейные сливы имеют корзину, которая позволяет быстро сливать больше воды из душа, даже если фактический водосточный желоб остается того же размера.Трапы для душа можно приобрести отдельно или в составе сборного душевого поддона.

Вентиляция ванной комнаты

Какая плитка лучше всего подходит для душевого поддона?

Стекло и камень также хорошо подходят для облицовки душевых кабин. Большие прозрачные стеклянные плитки сложны в установке и могут показывать влагу под плитками. Небольшой витраж – более безопасный вариант. Каменная плитка должна легко чиститься и быть устойчивой к пятнам, вызванным содержанием минералов в воде.

Линейные водосточные системы

В линейных водосточных системах положение желобов меняется от центра душевой к одной из боковых или задней стен или вдоль порога душевой кабины.В этом сценарии пол наклонен в плоскости к линейному желобу, а не к четырехстороннему уклону к центру.

Что такое бесконечный слив?

Бесконечное опорожнение. Infinity Drain предлагает отличный дизайн фурнитуры, который можно использовать в классических или современных кухнях и ванных комнатах. Infinity Drain идеально подходит для роскошного дизайна, дизайнерских аксессуаров и настенного искусства в вашем доме или офисе. Их цель — предоставить самую полную коллекцию продуктов Infinity Drain в Интернете.

Как работают желоба для душа?

Неудивительно, что желоба для душа удаляют воду из душа или комбинации душ/ванна. Когда вода стекает в канализацию, создается вакуум, который может замедлить поток воды. Например, душевые каналы вентилируются, чтобы вода могла беспрепятственно течь. Хари и другой мусор из душа может засорить слив и предотвратить утечку воды.

Схема сантехники ванной комнаты для грубой

Из каких частей состоит душ?

Ниже представлена ​​подробная схема и описание каждой детали.Управление душем: контролирует и поддерживает температуру воды в душе. Сливной шланг для душа – направляйте поток воды из насадки для душа, а не из смесителя для ванны. Толкатель – позволяет отрегулировать душ на нужной высоте.

Как работают вентиляционные трубы для душа?

Вентиляционные трубы в вашем доме также играют важную роль в водопроводной системе. В этом случае сточные воды, которые выделяются во время принятия душа, непрерывно стекают по вентиляционным трубам в канализацию.Эти элементы направляют канализационные или дымовые газы через крышу для поддержания давления воздуха в дренажных трубах.

Как установить слив для душевого поддона?

Установите слив душевого поддона, вставив верхнюю половину в сливное отверстие так, чтобы конец с резьбой проходил через дно основания. Прикрепите уплотнения к нижней части слива и привинтите нижнюю половину слива к прибору.

Могу ли я подключить слив для душа к сливу унитаза?

Не подсоединяйте душ к раковине унитаза или смывному рукаву.Он должен проходить в хорошо проветриваемом отделении, если вы не вернете, что новая душевая линия, которую я оставляю вам в соответствии с кодом IPC, должна иметь влажную вентиляцию.

Умный смеситель Delta

Как установить сантехнику в ванной?

• Сантехника главной ванной комнаты.
• Технические характеристики ванных комнат.
• Подготовка места.
• Производство дренажных и вентиляционных труб.
• Текущие медные линии снабжения.
• Установка раковины в ванной.
• Установка отдельностоящей раковины.
• Подключение смесителя для душа или ванны.
• Установка купели.
• Построить душевую кабину.

Куда идут водосточные трубы в RV?

Фатальная ошибка установки виртуальной реальности! Как видно на изображении выше, все стоки воды попадают в серый резервуар. Этот резервуар может/должен быть большим из двух резервуаров для сточных вод, поскольку он заполнен душем, раковиной и раковиной.

Есть ли в резервуаре для серой воды вентиляционное отверстие?

Резервуар для сточных вод имеет вентиляционное отверстие в крыше для предотвращения неприятных запахов.Этот бак имеет свой собственный дренажный клапан для его слива. Черно-серый резервуар имеет низкую форму для быстрого опорожнения. Вентиляции на этом фото нет, но она есть.

Как слить черный бак на автофургоне?

1. Выходя из автодома, всегда отключайте подачу воды! 2. Общий сливной шланг для черного и серого баков. После подсоединения сливного шланга всегда В ПЕРВУЮ очередь проверяйте сливные соединения на серую грязь в баке! Затем опорожните черный бак. Используйте оставшийся серый мусор из бака, чтобы очистить внутреннюю часть сливного шланга.

установка смесителя дельта [Как установить выдвижной кухонный смеситель Delta®] Как установить кухонный смеситель Delta? Необходимые инструменты Снимаем старый кран. Если старый кран все еще находится в раковине, сначала закройте водопроводный кран, а затем снимите его. Установите распылительный шланг. Откройте кран. Подключить линии электропередач. Опорожните кран. Как установить смеситель для душа Delta? Отключите подачу воды и снимите защиту от гипса. Отключение воды — это первый шаг при установке душа Delta…

Где находится водяной насос на 12 вольт в автофургоне?

Находится рядом с пресноводным резервуаром, где вода продолжается до основного водопровода.Водяной насос 12 В должен быть выключен, когда вы не находитесь в автодоме. Если что-то пойдет не так и приведет к утечке, вы должны быть рядом, чтобы ограничить ущерб. Не беспокойтесь, если вы в грузовике.

Типовая сантехническая схема слива для душа

Характеристики душа (по вертикали): На высоте 80 дюймов над уровнем пола, где будет располагаться насадка для душа, насадка для душа находится примерно на высоте 65-78 дюймов над полом справа/слева от носика ванны и 10 дюймов выше края душа.

Как прочистить забитый вантуз душа?

Для максимально эффективного погружения накройте область перелива душа влажной тканью, так как это гарантирует, что сила, прилагаемая плунжером, действует только на источник обуви.Налейте небольшое количество воды в душ, достаточно воды, чтобы покрыть дно бутылки. Начните нырять с мощными движениями вверх и вниз.

Как работает вантуз для ванны?

Как работает ванная. В случае съемного слива рычаг с помощью тумблера толкает сливную пробку вверх или вниз. В поршневом типе полый латунный поршень скользит вверх и вниз по сливному узлу, закрывая сливное отверстие. Дополнительные сведения о выдвижных сливных пробках см. в разделе Как работает выдвижная сливная пробка.

Линия слива [Забит дренаж № 96] Как часто я должен чистить дренажную линию? Регулярная очистка сливной линии — одна из лучших вещей, которые вы можете сделать, чтобы предотвратить засорение. Хотя бы раз в год — хорошее правило. Но в Северном Техасе, где ваш кондиционер используется чаще, чем, скажем, в Мичигане, вам, возможно, придется чистить его чаще. Каков правильный уклон для канализации дома? Хороший участок желоба очень похож на желоб дома. Общее эмпирическое правило — шаг хода 1/4 дюйма…

Как работает переключатель для душа в ванне?

Душевые поддоны оснащены перепускным клапаном, который направляет поток воды из носика ванны в душевую головку.Вот как работает объект. Сливы в ванной имеют два патрубка: один для основного слива, а другой для перелива.

Технические характеристики сантехники для душа | Главная Руководства

Автор Tom Dennis Обновлено 29 декабря 2018 г.

Приблизительные спецификации касаются размещения и размеров сантехнических труб, приспособлений и кранов, которые устанавливаются в первую очередь; это части сантехники, которые закрываются, и вы обычно не видите их после завершения.Некоторые характеристики, такие как размещение смесителя для душа и насадки для душа, можно отрегулировать в соответствии с пожеланиями домовладельца. Другие характеристики, такие как размер труб и расположение слива, должны быть установлены в соответствии со спецификациями производителя и кода.

Расположение смесителя и насадки для душа

При размещении смесителя в комбинированной ванне и душевой кабине смеситель обычно размещают низко, на 12–18 дюймов выше края ванны. Носик ванны обычно располагается на 4 дюйма выше края ванны.В душевой кабине смеситель расположен выше на высоте 48 дюймов от пола. Насадка для душа обычно располагается на высоте от 72 до 80 дюймов над чистым полом. Если домовладелец предпочитает регулировку по высоте, то насадку для душа можно сделать выше или ниже. Клапан, носик и насадка для душа должны располагаться по центру из стороны в сторону внутри душа.

Размер водопроводных труб

Почти для всех смесителей для ванны и душа требуется водопроводная труба диаметром полдюйма как для горячего, так и для холодного водоснабжения.При использовании трубы PEX, чрезвычайно гибкого, простого в использовании и популярного типа пластиковой трубы, вы должны соблюдать осторожность при выборе размера. PEX имеет меньший внутренний диаметр, чем медная труба, поэтому, если душ находится на втором этаже, было бы разумно установить трубу PEX диаметром три четверти дюйма в точке рядом с душем, прежде чем уменьшать ее до половины дюйма и подключать к водопроводу. кран. Этот больший диаметр поможет обеспечить адекватный поток воды на больших расстояниях от источника воды.

Место слива

Если душевая кабина устанавливается там, где будет доступ к нижней части после установки душевой кабины, например, над подвалом с открытым потолком или подпольем, то душевую кабину можно установить на место а слив подключили потом.Если душевая кабина будет установлена ​​в месте без доступа снизу, например, на бетонном полу или на верхнем этаже с готовым потолком, который не будет открываться, то перед установкой душевой кабины необходимо будет зачернить слив. . Существует множество различных конструкций душевых кабин. Чтобы определить примерные характеристики душевого трапа, необходимо ознакомиться с инструкциями производителя по установке данного конкретного устройства.

Размер сливной трубы

Для комбинации ванны и душа потребуется дренажная труба диаметром не менее 1 1/2 дюйма и P-образный сифон.2-дюймовая дренажная труба лучше. В устройствах с душем требуется 2-дюймовый слив и P-образный сифон. Слив требует горизонтального падения или угла падения в одну четверть дюйма на погонный фут. Также необходимо установить вентиляционную трубу и соединить ее с дренажной трубой.

Как работает ванна? | Сантехника и дренажная система — Домашние лайфхаки своими руками

У каждого из нас в доме есть хотя бы одна ванна. Хотя мы используем их каждый день, знаем ли мы принцип работы ванн? Я поговорил с парой друзей и был удивлен, что они не знают, как на самом деле подключается водопровод к ванне и куда уходит вода после того, как мы примем ванну.

Как работает ванна?

Как работает ванна? Ванна работает таким образом, что вода поступает в ванну через кран и выходит через слив. Каждая ванна состоит из двух основных частей; линии подачи воды и канализации. Клапан подключается к линиям подачи воды (горячей или холодной), а слив подключается к дренажной линии дома.

Основные части ванны

Вот все детали ванны:

• Трубка подачи холодной воды
• Трубка подачи горячей воды
• Смеситель для ванны
• Слив
• Трубка перелива
• Гибкий соединитель
• Слив
Обод

Если вы заинтересованы в покупке деталей для ванны, вы можете найти их здесь, на Amazon.

Все ли ванны работают одинаково?

Все ванны спроектированы так, чтобы работать по одному принципу, и для их правильной работы они должны иметь линии подачи воды и систему слива. Существуют разные типы трапов для ванн (6 распространенных типов), но их роль одинакова.

Однако существуют различные модели ванн, такие как гидромассажные и воздушные ванны, которые имеют встроенный насос, в котором воздух нагнетается через небольшие отверстия и служит для создания пузырькового массажа по всему телу.Эти модели ванн требуют электричества для привода насосов.

Что делать, если моя ванна не работает?

Если вы оказались в ситуации, когда ваша ванна не работает, вам нужно сначала выяснить, в чем проблема. Водоснабжение работает исправно? У вас течет вода из ванны или у вас проблемы со сливом в ванне? После того, как вы диагностировали проблему, желательно обратиться за профессиональной помощью к сантехнику.

Также обязательно ознакомьтесь со статьей «Как исправить дыру в ванне», которую я написал, если у вас возникла эта проблема.

Каковы наиболее распространенные проблемы с ванной?

Теперь, когда мы объяснили вам, как работает ванна, вам также необходимо знать, какие наиболее распространенные проблемы могут возникнуть с каждой ванной.

Имейте в виду, что ванны также требуют обслуживания

Если вовремя не решить эту проблему, вы можете столкнуться с большими счетами за воду. Эту проблему очень легко решить, и вам не нужно слишком беспокоиться. Хотя иногда может быть немного сложнее определить, откуда идет утечка, потому что у вас есть несколько разных типов труб в ванной комнате.

Эта проблема чаще всего возникает, когда речь идет о насадке для душа. Вы можете проверить это, пропустив холодную воду и посмотреть, увеличивается ли давление. Это позволяет определить, проблема в лейке душа или в трубах, которые блокируют поток воды.

Если у вас проблема с медленным сливом, проблема, скорее всего, в забитых трубах. Во время душа нам случается бриться, и со временем волоски с нашего тела засасываются в трубку и приводят к ее засорению. Эту проблему обычно решают с помощью различных химических средств.

Через некоторое время на некоторых ваннах могут появиться трещины, что приведет к течи. Но имейте в виду, что некоторые трещины могут быть настолько маленькими, что вы даже не заметите их невооруженным глазом. Поэтому нужно детально осмотреть каждую часть ванны, чтобы найти, где находится трещина, и тем самым остановить протечку воды.

Сантехнические схемы ванны
• Схема сливной системы для ванны
Как работает слив для ванны?

Ванны могут комплектоваться двумя сливами. Слив для ванны расположен на дне ванны, у сливного отверстия, посередине или на одном конце. Основная роль сливного отверстия для ванны – отвод воды из ванны. Привинчивается к сифону и обеспечивает связь между ним и ванной.

Его можно закрыть, что позволяет использовать ванну как душ или ванну. Чаще всего пробка закрывается заслонкой, врезанной в перелив и соединенной с пробкой кабелем.

Но вполне можно предпочесть простую стопорную или поп-ап систему с управлением ногой.Слив и затвор создают эстетику ванны.

Чаще всего используются два различных комплекта дренажа: плунжерный и выдвижной .

Принцип работы слива для ванны

Вантуз работает по принципу, что вы просто вставляете его в отверстие и закрываете сливное отверстие. Выдвижной слив работает по принципу нажима. С нажатием ног он поднимается или опускается. Когда сливная пробка поднята, вода может стекать в нее.

Как работает переливной слив в ванне?

В ванне перелив служит защитой для остановки воды при достижении определенного уровня и расположен в нескольких сантиметрах от края ванны. Противопереливное устройство в большинстве случаев представляет собой более или менее скрытое отверстие, соединенное гибкой трубкой с верхней частью слива.

Схема слива перелива в ванне

Как бы ни был необходим перелив, некоторые отдельно стоящие ванны им не оснащены.Это вопрос эстетики. Имейте в виду, что чаще всего на уровне сливной пробки устанавливается предохранитель от перелива: чтобы пробка не закрывалась и можно было слить воду; или он включает систему перелива, которая затем работает с весом воды (ванны).

Как изготавливаются ванны?

Существуют различные типы ванн: встроенная ванна, отдельно стоящие ванны, гидромассажные ванны и душевые кабины. Когда дело доходит до форм; Все формы ванн подходят для скрытой установки: прямоугольные, квадратные, круглые, овальные, асимметричные и т. д.Размеры встроенной ванны зависят от выбранной формы. Выбирайте ванну в зависимости от размера вашей ванной комнаты. Наиболее распространенные типы ванн:

№

Это традиционный материал для ванн. Прочный, простой в уходе чугун также является отличным изоляционным материалом . Но главный его недостаток – большой вес. Его нельзя размещать на земле, которая не способна его выдержать. Его производят все меньше и меньше, и он доступен в очень немногих формах.

Он легче и доступнее, чем чугун , но также проще в обслуживании. Он очень устойчив к ударам и царапинам. Будьте осторожны, в эмалированной стальной ванне вода остывает быстрее, потому что этот материал хуже удерживает тепло.

Сегодня это наиболее часто используемый материал. Легкий, с отличным соотношением цены и качества, он доступен во всех размерах и формах. Акрил не скользит и отлично сохраняет тепло воды. Он мягкий на ощупь, но устойчив к царапинам, поэтому его необходимо поддерживать с помощью неабразивных средств.

Заключительные мысли

Хотя каждая ванна спроектирована и работает по одному и тому же принципу, вы должны знать, что существуют разные типы ванн, которые поставляются с дополнительными функциями, такими как гидромассажные ванны и воздушные ванны. В этих ваннах используются различные насосы в сочетании с электричеством для создания пузырьков воздуха.

Теперь, когда вы знаете основные принципы и то, как работает ванна, вы можете легко обнаружить и диагностировать проблему, если она случится с вами. Так вы сможете хотя бы оценить, сможете ли вы решить проблему самостоятельно или нужно вызывать мастера.

Как построить душ

Спланируйте место для душа. Предполагая полный ремонт и строительство новой душевой, удалите старую плитку, обшивку стен, обшивку потолка и пол. Цель состоит в том, чтобы получить структурно прочные стены, потолок и черновой пол до начала строительства душа.

В конце концов, стены и потолок душа будут обшиты подложкой из плитки, а пол покрыт фанерным основанием толщиной не менее 3/4 дюйма (некоторые говорят, что это два слоя фанеры), чтобы обеспечить устойчивую основу для душевой плитки и бетонного пола душевого поддона. .

Хотя для всех проектов может не потребоваться полная демонстрация запланированного душевого пространства, вскрытие стен, потолков и полов позволит вам осмотреть, заменить и укрепить любые сомнительные компоненты каркаса и обшивки. Душевые и ванные комнаты являются влажными местами и, как правило, имеют гнилую раму и обшивку.

Кроме того, старые технологии строительства, особенно с использованием плитки, как правило, были не очень прочными – например, плитка поверх гипсокартонных/бумажных плит. Используйте демонстрационную возможность заменить, укрепить и обновить стены, потолок и черный пол, как сможете.

Демонтаж старых стен, плитки и ванны. Обратите внимание на плитку, установленную на обшивку из гипсокартона — не очень влагостойкая!

Начните свою душевую кабину с соответствующего обрамления стен, потолка и пола

Душевые кабины с плиткой тяжелые. Прежде чем строить новую душевую, убедитесь, что у вас достаточно основания, стены и потолок, соответствующие требованиям душа весом в несколько тысяч фунтов. Если вы строите с нуля или ремонтируете с подрядчиком, убедитесь, что они знают ваши планы относительно душевой кабины (и, вероятно, плиточного пола вместе с ней) и ее планируемое местоположение, прежде чем строить.Если вы строите душ самостоятельно, найдите время, чтобы укрепить каркас стен и потолка, а также каркас и обшивку пола.

Для прочной укладки плитки требуется ровное, стабильное основание, способное выдержать вес подложки для плитки, раствора и плитки. Отделка плиткой, особенно на полу, требует относительно жестких, плоских поверхностей, устойчивых к прогибу под нагрузкой. Конкретные рекомендации можно получить в Американском институте керамической плитки. Как правило, для большинства плиточных полов требуется прогиб основания пола менее 1 дюйма при пролете 360 дюймов (30 футов) (L/360).К плитке из натурального камня предъявляются более высокие требования.

Суть в том, что души тяжелые и требуют надлежащего обрамления. Если вы вообще не уверены, имеет ли смысл ваш запланированный душ в вашем доме, проконсультируйтесь с инженером-строителем, прежде чем продолжить.

Плитка и тяжелые душевые поддоны как жесткие полы

При планировании строительства душа уделите особое внимание черновому полу под планируемым полом душа и ванной комнаты. Каркас и обшивка пола очень важны для душевых кабин и плитки.

Черновые полы, которые слишком сильно изгибаются, могут расколоть плитку и привести к тому, что плитка оторвется от своего тонкого клеевого слоя. Идеальная основа для напольной плитки — очень плоская и очень жесткая — старые 2-дюймовые растворные кровати идеально подходят, но они трудоемки и очень тяжелы.

Существующие деревянные основания имеют тенденцию изгибаться и часто требуют укрепления перед укладкой плитки или строительством душа. В идеале деревянное основание для кафельных полов должно иметь как минимум два слоя фанеры для наружных работ (лучше всего 3/4 дюйма), ориентированных под прямым углом к ​​лагам пола.Улучшения напольных балок также могут помочь обеспечить более устойчивую основу для напольной плитки.

В этом проекте я планировал положить плитку на пол в ванной комнате в дополнение к строительству новой душевой, поэтому использовал два слоя фанеры 3/4″.

Несмотря на то, что настенная плитка не подвергается такой большой нагрузке, как напольная плитка, она также подвержена чрезмерному движению. Стены с чрезмерным изгибом могут привести к поломке и отслоению плитки, нарушению затирки и повреждению гидроизоляции (особенно при покраске).При наличии возможности стойки стены могут быть усилены распорками и металлическими пластинами перед установкой опорной доски для плитки. Если ваш план душа требует горизонтальных швов при установке подложки для плитки, вы можете рассмотреть возможность установки горизонтальной блокировки между стойками для поддержки этих швов, особенно при использовании тяжелой плитки.

Вот краткое изложение того, что можно сделать для улучшения элементов конструкции перед облицовкой душевых кабин, полов и стен в ванных комнатах плиткой:

Для стен:

• Замена поврежденных или прогнивших стоек / каркаса
• Усилить каркас стены угловыми металлическими пластинами (Simpson Strong-Tie Gusset Angle и т. д.)
• Добавьте горизонтальную блокировку между стойками стены для повышения прочности
• Добавьте блокировку для поддержки горизонтальных швов опорной плиты

Для полов:

• Замена поврежденных или прогнивших балок/каркаса
• Усиление балок перекрытия с помощью сдвоенных балок (двойная балка, добавление фанерных сестер)
• Усиление балок пола путем добавления опор под балки (домкраты, балки)
• Добавить блокировку между балками
• Усиление обшивки пола (увеличение толщины, добавление второго слоя)

Предварительная сантехника и канализация

Как только вы будете удовлетворены конструкционными компонентами своей конструкции душа, начните работу над сантехникой для душа.Для вашего душа требуется как горячая, так и холодная сантехника, а также сливная сантехника.

Требования к сантехнике зависят от типа и количества приборов, которые вы планируете включить в свой новый душ, а также от особенностей смесительного клапана, который вы планируете использовать. Типичные душевые кабины удовлетворительно работают с линиями подачи 1/2″.

Души с насадками для душа с высокой пропускной способностью или с несколькими насадками для душа могут потребовать линий подачи диаметром 3/4 дюйма или большего диаметра. Ознакомьтесь с документацией по установке смесительного клапана для душа и приспособлений, которые вы планируете использовать.

Сливная труба может быть уже установлена ​​до сборки душа. Часто существующая сантехника не соответствует требованиям, и ее можно улучшить. Согласно новым сантехническим нормам требуется сливная труба диаметром 2 дюйма, а многие старые сливы для душа и ванны имеют диаметр всего 1 1/2 дюйма.

Для всех стоков требуется ловушка для предотвращения попадания канализационных газов в жилые помещения. Если вы пересматриваете свою сливную сантехнику, вам, возможно, придется включить прочистной фитинг в сливную ветвь, если он еще не установлен.

Вот краткая информация о подаче и сливе сантехники для установки:

• водосток для душа
• водопровод горячего и холодного водоснабжения
• Смесительный клапан для душа
• душевая лейка с загнутым уголком 90 градусов

Каждый план сантехники для душа будет уникальным на основе существующей сантехники. Очевидно, что правильная сантехника в душе и отсутствие утечек очень важны. Не стесняйтесь обращаться за помощью к профессиональным сантехникам, если это необходимо для вашей установки.



Замена и усиление стенных стоек перед постройкой душа.Вид на новую медную сантехнику, смесительный клапан для душа и подвод душевой лейки.

Прочная рама и крепкая сантехника обеспечивают основу для вашего нового душа

Создание красивой душевой кабины требует времени и усилий. Первые шаги по обрамлению пространства и сантехнике душа обеспечивают основу для высокофункционального, прочного душа и очень важны. Потратьте некоторое время на то, чтобы правильно выполнить эти шаги, и вы будете наслаждаться душем долгие годы. Чтобы следовать, я обрисовываю в общих чертах шаги, которые я использовал для каркаса и отвеса для нашей новой душевой кабины в кабине.В последующих статьях описывается сборка душевого поддона и окончательная облицовка душа. Наслаждаться!

Дополнительная информация по каркасу душа и сантехнике



.
