Как подключить фотореле к светильнику легко и быстро

Несмотря на кажущееся разнообразие представленных на рынке моделей фотореле, принцип действия у них во многом схож. Главным узлом в них является фоточувствительный элемент, способный изменять свои электропроводящие свойства в зависимости от интенсивности падающего на него светового потока. Чаще всего в качестве фотоэлементов выступают либо фотодиоды, либо фототранзисторы. Фотоэлемент подключается к управляющей плате, основное назначение которой – контроль параметров светочувствительного устройства. Как только уровень освещения изменится и из-за этого поменяются параметры фотоэлемента, управляющая плата подает напряжение на исполнительный механизм. В качестве последнего обычно выступают реле, позволяющие замыкать и размыкать провода цепи электроснабжения уличного освещения.

В каждом фотореле имеются также возможность регулирования порога срабатывания. Осуществляется данная настройка изменением сопротивления переменного резистора, включенного в цепи управляющей платы.

Современные модели также обладают способностью изменять время задержки срабатываний на включение и отключение, реализованной посредством таймеров. В некоторых образцах имеются и датчики движения, позволяющих включать уличное освещение только в тех случаях, когда напротив места установки фотореле наблюдается какое-либо движение.

В паспорте любого фотореле в обязательном порядке приводятся основные его характеристики. Поэтому для безошибочного выбора стоит обращать на каждый пункт, среди которых важнейшее значение имеют следующие. Напряжение питания. Чаще всего это 220 В при 50 Гц. Использовать для уличного освещения варианты с напряжением питания 12 В или 24 В возможно, это не всегда рационально из-за необходимости покупать дополнительно, где-то размещать и соответствующим образом защищать блоки питания. Максимальный коммутируемый ток. Данный параметр приобретает значение лишь в том случае, когда планируется использовать прибор для управления большим количеством светильников.

В случае же применения для систем освещения садовых дорожек, подъезда к гаражу или дому, эти цифры большого значения не имеют, т.к. хватает возможностей даже простейших моделей. Порог включения. Отражается в люменах и обычно указывается диапазоном, поскольку почти все фотореле допускают регулировку этого параметра. Задержка включения. Обозначается в секундах. При наличии возможности регулировки, в паспорте указывается допустимый диапазон изменения. Задержка выключения. Здесь все аналогично задержке включение. Отличие может состоять лишь порядке цифр и широте диапазона регулировки. Потребляемая мощность. Данный параметр обозначается двумя цифрами: отдельно для режима ожидания и активной работы. В первом случае потребляемая мощность обычно не превышает 1 Вт, во втором – 2-5 Вт. Степень защиты. Чаще всего указывается либо IP65, либо IP40. Фотореле с IP 65 могут устанавливаться под открытым небом, с IP40 – только в защитном кожухе или в помещении. Иногда степень защиты указывается двумя цифрами: отдельно для клеммника и самого прибора. Кроме того, стоит обратить еще и на такие характеристики, как диапазон рабочих температур, габаритные размеры, а также на способы монтажа и подключения электросети.

Основные типы устройств для включния уличного освещения

Для систем уличного освещения чаще всего используются фотореле следующих типов: С фотоэлементом внутри корпуса. Такие фотореле очень удобны для полной автоматизации уличного освещения. имеют полностью герметичный корпус с прозрачной частью напротив фотоэлемента; С внутренним фотоэлементом и таймером. Присутствие таймера позволяет автоматически отключать освещение не только с наступлением рассвета, но и по прошествии заданного временного интервала. В зависимости от модели таймера существуют фотореле с возможностью программирования на сутки, неделю и так вплоть до года. Это весьма удобно, т.к. можно отдельно задавать алгоритм работы уличного освещения для будних и выходных дней, а также имитировать присутствие жильцов в случае их отъезда; С выносным фотоэлементом.

Отличаются надежностью, поскольку вся электроника и исполнительный механизм может монтироваться в помещении, а нечувствительный к воздействию температур фотоэлемент выносится удобном месте на улицу. Выбор между данными разновидностями должен производиться с учетом имеющихся требований, возможностей коммутации и бюджета.

Схема подключения и порядок установки

Существует две простых схемы подключения, зависящих от конструкции устанавливаемых модулей. Под особенностями конструкции здесь понимается наличие у прибора либо трех выводов,либо двух (или кратного двум количества, как это делается у моделей, допускающих подключение нескольких фонарей, ламп или прожекторов непосредственно к корпусу фотореле). Как подключить фотореле с тремя выводами к освещению

В этом случае на корпусе устройства будет иметься три вывода, представленных проводами красного, синего и коричневого цвета. Подключение должно осуществляться следующим образом: коричневый провод подсоединяется к вводу фазы в монтажной коробке; синий – к нулевому проводу все в той же монтажной коробке. К этой же клемме будет подключен и нулевой провод, идущий к лампе; красный – к той клемме в монтажной коробке, с которой будет выводиться фаза на осветительный прибор.

Подключение устройств с двумя выводами

ввод фазы подключается к соответствующей клемме на корпусе фотореле; аналогичным образом подключается нулевой провод; осветительные приборы подключаются к соответствующим выходным клеммам для фазы и нуля. Если на выходе фотореле лишь только одна пара контактных клемм, то и в этом случае существует возможность управлять сразу несколькими лампами. Для этого достаточно подключить их к выходу фотореле параллельным способом. Кроме того, существуют модели фотореле, предназначенные для эксплуатации в сетях с заземлением. Отличаются они лишь наличием дополнительных клемм, куда и подключаются заземляющие провода. Однако при использовании современных осветительных приборов с тремя выводами и при наличии соответствующей электросети, вполне возможно применять и фотореле без ввода заземления. Для этого в монтажной коробке задействуется еще одна клемма, к которой подключается заземление и от которой разводятся зеленые провода для ламп. Чтобы не ошибиться с правильностью произведенного подключения, лучше всего еще до начала всех работ полностью разобраться в схеме подключения, всегда указываемой в техническом паспорте фотореле.

Как монтаж прибора зависит тот его конструкции

герметичные модели закрепляются с помощью монтажного кронштейна, входящего в комплект поставки; фотореле, предназначенные для монтажа в помещении или защитном кожухе, закрепляются винтами посредством отверстий в корпусе устройства. Выносной датчик в этом случае крепится на улице в подходящем месте. При выборе места для установки фотореле или фотоэлемента придерживаются следующих правил: монтируются они на солнечном месте; поблизости не должно находиться ни навесов, ни высоких стен или заборов, которые могут набросить тень на прибор и спровоцировать ложное срабатывание. Последнее правило справедливо и относительно деревьев.

Если установка фотореле производится зимой, то с наступлением теплого времени года распустившаяся листва способна создать мешающее нормальной работе затенение.

Выгода от использования автоматических выключателей данного типа Установка фотореле в качестве управляющего устройства для систем выгодна со всех точек зрения. Во-первых, снимается необходимость самостоятельного контроля за работой освещения. Во-вторых, за счет уменьшения времени работы ламп достигается экономия электроэнергии. В-третьих, система освещения обретет способность выполнять некоторые охранные функции, включая свет даже при отсутствии хозяев дома. Наконец, установка фотореле представляет собой процесс, мало чем отличается от монтажа прочих электроприборов. Поэтому подобное дооснащение можно выполнить собственными руками, не прибегая к помощи высокооплачиваемых специалистов-электриков.

Монтаж уличного освещения, модернизация и замена в Москве по выгодной цене

Замена уличного освещения на светодиодное

Для модернизации систем подсветки мы рекомендуем использовать современные светодиодные лампы разной конструкции и мощности.

Замена обычной уличной подсветки на светодиодное освещение имеет много плюсов:

1. Значительное снижение расходов электроэнергии.
2. Экономия на обслуживании сетей. Светодиодные лампы имеют ресурс 50 000-100 000 часов и могут служить 15-20 лет, в то время как ртутные лампы нужно менять 1 раз в 2-3 года, натриевые – 1 раз в 4-5 лет.
3. Возможность подбора оптимальной цветопередачи. Светодиоды имеют самый широкий диапазон цветопередачи, который можно подобрать с учетом принятых нормативов для разных объектов освещения.

К другим преимуществам относится моментальное включение LED-лампы, без разогрева. Светодиодные прожекторы также не потребляют высокие пусковые токи, поэтому для их подключения требуется провод с меньшим поперечным сечением.

Компания Fossa Electric использует собственное оборудование: светодиодные прожекторы, линейные и точечные светильники, модульные системы и другие светотехнические конструкции. Мы можем установить уличные светильники на имеющиеся опоры или изготовить конструкции «под ключ».

Как мы работаем

Компания Фосса Электрик выполняет монтаж уличных систем освещения, а также оказывает услуги по ремонту, модернизации, обслуживанию систем и световых конструкций.

Чтобы получить данные о месте установки, специалист компании Фосса выезжает на объект (бесплатно). На основании полученной информации подбирается оборудование, материалы и способ монтажа, рассчитывается стоимость работ, подписывается договор подряда.

Для проведения монтажных работ необходимо разработать проект, включающий перечень используемого оборудования, технологию монтажа, схему сетей и пр. Техническая документация согласовывается с соответствующими службами, которые дают разрешение на прокладывание коммуникаций, подключение к централизованной электросети. Оборудование производится по заказу, под индивидуальные задачи проекта.

Схема подключения лампы дрл через дроссель и без него

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

• Цоколь  – является основанием и подключается к сети.
• Кварцевая горелка – центральный механизм прибора.
• Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Различные виды

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может  являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

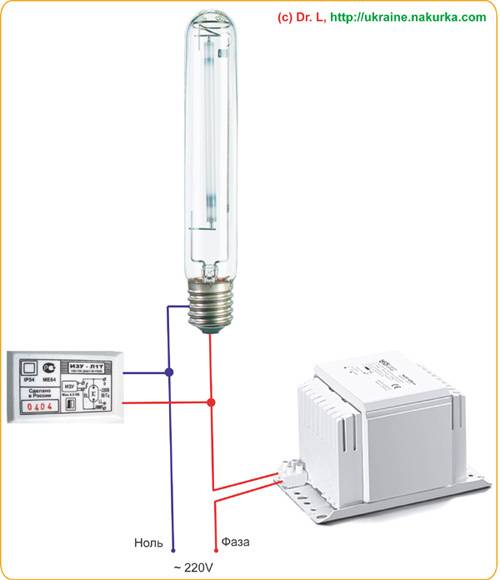

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность



Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Монтаж уличного освещения, основные правила

Освещение улицы — это одно из условий комфортной, безопасной жизни. К тому же, фонари выступают как элемент дизайна, облагораживают вид двора. На сегодняшний день есть масса вариантов подсветок, их можно комбинировать, дополнять. Размещать на земле, заборе, столбах, арках.

Если вы собрались освещать улицу, помните: несколько установок можно совершить самостоятельно, это дешево. Но система подсветки, комбинирование, высотная установка требует вмешательства специалиста. Монтаж уличного освещения вполне реальное выполнимое дело, но пренебрегать правилами не стоит. Давайте же углубимся в тему, раскроем суть от основных понятий до рекомендаций.

Виды уличных световых ламп

Многообразие световых ламп ставит в тупик, при выборе лучшего вида уличного освещения. Сегодня используются различные материалы для изготовления, что позволяет дополнить любое дизайнерское решение.

Лампы накаливания: Это та самая «лампочка Ильича». Устарелый, неэкономичный вариант, мощный в плане электропитания. Происходит сильное нагревание нити в инертном газе.

Галогеновые лампы — это подвид ламп накаливания. Добавление паров галогена продлевает их работу. Распространены в прожекторах, фонарях. Такие лампы эффективны, долго не требуют замены, подают качественный свет. Их не рекомендуют для помещений, так как они шумно работают, а при нарушении целостности, вещества из лампы могут вызвать отравление вредными парами. Обратим внимание, что при уличном использовании — вполне безопасны.

Ртутные лампы: Старые добрые советские уличные фонари, зажигающиеся, как по волшебству, с наступлением темноты. Управляется она через пусковой аппарат, скорость зажигания связана с температурой воздуха. В холоде такой процесс проходит дольше. Уязвима при перепадах напряжения, может потухнуть. Как правило, используют эти лампы для масштабных территорий. Этому способствуют показатели экономичности. Если вам по нраву такой вид, предупреждаем, лампа очень накаляется, с ней используют специальные термостойкие провода.

Металл галогенные лампы: В ее состав входит ртуть, инертный газ, галоиды. При их нагревании вещества превращаются в пар, излучая свет. Количество цоколей в одной лампе определяет ее мощность, общие характеристики которой достаточно высоки.

Люминесцентные лампы: Особенность этой лампы в излучении, вследствие прохождения тока через пары ртути, ультрафиолета. Люминофор — специальное покрытие лампы, превращает УФ излучение в видимый свет. Это самый электро сберегающий вариант.

Солнечные батареи: Прекрасный вариант для двора. Подключения к сети электропитания нет, поэтому фонари можно перемещать. Питаются они от солнца, экологичны, практичны. Распространены на ландшафтных территориях, являются прекрасным дизайнерским дополнением площадок.

Как подключить свет на улице?

Для того чтобы ответить на этот вопрос, нужно рассмотреть схему подключения уличного освещения. Одной из ее составляющих есть реле.
Реле — это устройство для регуляции работы электроцепи, которой можно управлять, задав параметры, время. Также реле могут быль устройства, реагирующие на изменения внешней среды, вследствие чего запускается процесс смыкания контактов. Бывают фотореле (реагирующие на освещенность), акустическое, тепловое реле.

На наш взгляд, более оптимальным вариантом для улицы есть фотореле.
Рассматривая схему подключения фотореле, остановимся на выборе устройства. Максимальная нагрузка составляет от 1000 до 2300 Вт. Покупайте реле проверенных производителей, обратите внимание на степенью защиты IP44 (защита от внешних воздействий).

Обязательно прочтите инструкцию, так как цвета проводов у всех фирм разные. В инструкции должны быть их обозначения.

Это фаза, ноль, фаза коммутирующая (на светильник). Эти соединение лучше производить через специальную распределительную коробку, где удобно закрепляются все проводки. Коммутирование нагрузки — это прерывание фазного напряжения и его включение.

Подключаемый к проводу рабочий «ноль» используется для электропитания (рабочее напряжение 230 В). От лампы выходят: ноль, коммутирующая; от реле: ноль (соединяясь с соответствующим проводом от лампы), коммутирующая (идет на светильник), фаза. Из распределительной коробки выходят два провода: ноль и фаза. Как видите, схема подключения уличного освещения вполне пригодна для установки собственными руками, главное ее изучить.

Технологические особенности монтажа

Сама технология монтажа уличного освещения очень объемна, включает много пунктов:

1. Составление проекта (если у вас масштабная работа). Где какие типы фонарей, сколько, какое расстояние, какой тип реле и т.д.
2. Выбор фонарей, размещения кабеля (под землей, снаружи), способы крепления (столб, кронштейн.) Если ваши фонари будут на стене, подберите подходящий кронштейн.
3. Затем готовим почву, буквально, роем место для столба, кабеля. Прокладываем электрошнур, помечая его расположение (во избежание повреждения при работах в саду, клумбе).
4. Подключаем шнур к лампе. Обратите внимание на расположение реле. Например, если у вас фотореле, на него должен свободно поступать свет, иначе его функции будут нарушена.
5. Обязательно проверьте наличие заземления на столбах и кронштейнах. Заземление — важнейший элемент безопасности, сокращает силу тока. Это соединение электрической сети с заземляющим устройством, уходящим в землю.
6. Последним этапом есть обследование всей системы: везде ли сохранена изоляция, сопротивление фазы-нуль (определяется специальными приборами (один из них ВАФ-85 вольт-ампер-фазометр)). Только после этого стоит включать сеть.

Мы описали простую схему, костяк подключения. Это самая оптимальная технология монтажа уличного освещения. При разных решениях освещения могут быль нюансы при соединении нескольких фонарей, размещении цепи, подвешивании. Рассмотрит основные рекомендации относительно работы с электросетью, с помощью которых вы совершите все действия без труда, а главное, без вреда.

Основные правила безопасности

• Выбирайте качественного производителя. Китайские дешевые проводки, часто бракованы. Нарушение изоляции приводит к нагреванию шнура, возникновению пожароопасной ситуации, короткому замыканию. Лампы, выполненные из материалов низкого качества быстро горят, легко бьются.
• Приобретите стабилизатор напряжения. Это обезопасит вашу систему от перегорания.
• Покупайте лампы, предназначенные для улицы. Они состоят их прочных материалов, не позволяют дождю, грязи проникнуть в основу прибора.
• Важна качественная изоляция, тогда подключенное устройство прослужит долго без ремонта.
• Выбирайте столбы, кронштейны с защитным покрытием, не допускающим коррозии.
• Подземная проводка должна пролегать на расстоянии 60 см от дома, 20-50 см от другого кабеля, боле метра от газовых магистралей, нефтепроводов.
• Кабель по всей длине должен сопровождать опорный трос.

Несколько рекомендаций от специалиста

Выбирайте медный провод, с сечением от 3 х 1.5 мм (при напряжении до 3 кВт). Чем больше потребление электричества, тем больше сечение. Прокладывая шнур под землей, используйте трубы, как дополнительную защиту.

Давайте подытожим. Множество видов уличного освещения позволяет фантазии разгуляться, сделать ваш двор по истине окультуренным. Установка светильного оборудования не станет проблемой, при тщательном изучении, поэтапной работе. Составьте план работ, чтоб ничего не забыть. Ведь электричество требует особого обращения. Этим вы обезопасите себя и окружающих.

Фотореле для уличного освещения. Схема подключения фотореле своими руками

Люди всегда создают для себя то, что улучшает качество их жизни, делая ее более удобной и комфортной. Последние десятилетия нашей истории характеризуются изобретением компьютеров, телефонов, различной бытовой техники, комфортных автомобилей. Еще одним современным устройством, совсем недавно изобретенным людьми, является фотореле для уличного освещения.

Его предназначение заключается в том, чтобы при наступлении темноты освещать в автоматическом режиме ту или иную зону. Автоматически контролируя уровень освещения благодаря работе потенциометра, фотореле с точностью определяет время включения и выключения световых приборов.

Также в оснащение современных таких устройств входит регулировка, позволяющая человеку самому производить регулировку диапазона срабатывания. Для людей, проживающих в частных домах и проводящих много времени на своих дачных участках, данный прибор может стать настоящим помощником.

В данной статье рассмотрим устройство и схему подключения фотореле для уличного освещения марки Delux YCC 1006.

Что же такое фотореле? И зачем его используют для освещения улицы? Далее попробуем ответить на эти вопросы. Значение слова «реле» трактуется как переключатель. Из префикса «фото» мы можем понять то, что срабатывание данного переключателя зависит от попадающих на него световых лучей.

Если говорить о принципе работы в случае с фотореле для уличного освещения, то он очень прост: при недостаточном количестве проходящих световых лучей происходит замыкание контактов, в результате чего включается уличное освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит автоматическое выключение света.

Установить такое устройство можно в подъезде своего многоэтажного дома или у входа в собственный дом. И, вне зависимости от того, светло или темно в данный момент на улице, ваша подъездная дорожка или тропинка в дом будет всегда освещена. Еще одно преимущество фотореле заключается в том, что оно позволяет существенно экономить электроэнергию.

Использование фотореле может быть связано не только с необходимостью включать и выключать свет. К примеру, если вы хотите, чтобы ваша любимая лужайка автоматически поливалась каждую ночь, можете подключить фотореле к системе орошения газона – и система будет автоматически все делать сама.

Фотореле является одним из элементов системы умного дома, которая запрограммирована на определенные действия, помогающие сымитировать присутствие в доме хозяев. Включать и выключать периодически в доме свет – это не единственное, что она умеет. Такая система, кроме всего прочего, позволяет открывать и закрывать воду в соответствии с установленным на таймере временем, а также выполнять множество других действий, на которые вы ее запрограммируете. А, как известно, фантазия у людей не имеет границ.

На то, сколько будет стоить фотореле, влияет не только рейтинг его производителя. Цена также определяется таким фактором, как наличие/отсутствие в приборе регулировочной возможности.

Обычно фотореле для уличного освещения имеет такой вид: на упаковке или на сайте производителя можно ознакомиться со схемой подключения для каждого устройства, от которого в любом случае должны выходить три провода. Один провод, выходящий из фотореле, отвечает за включение или отключение потребителя, а два других провода подключаются к питанию.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле.

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

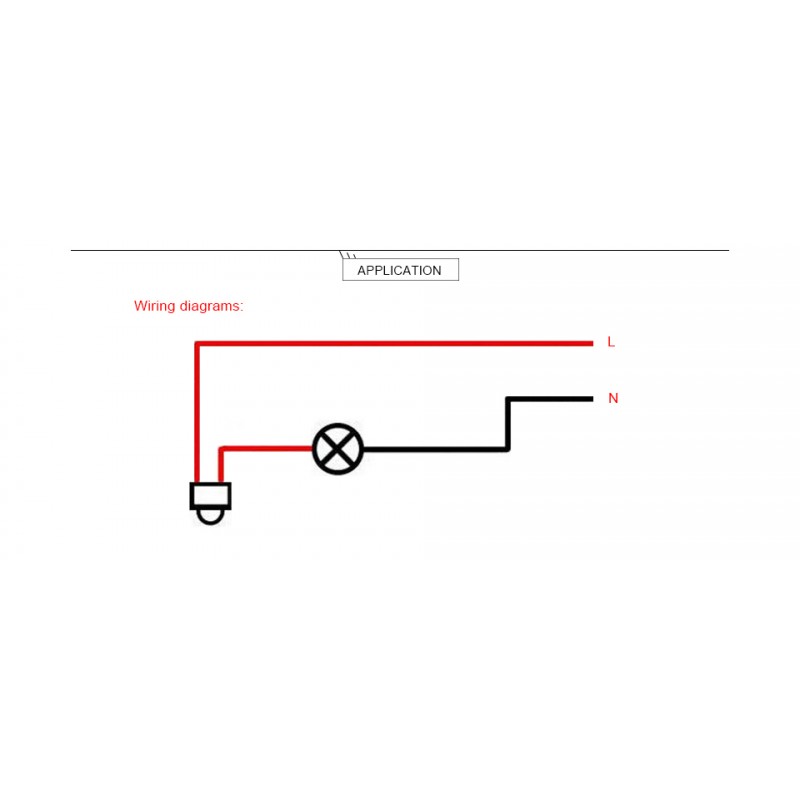

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле, то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

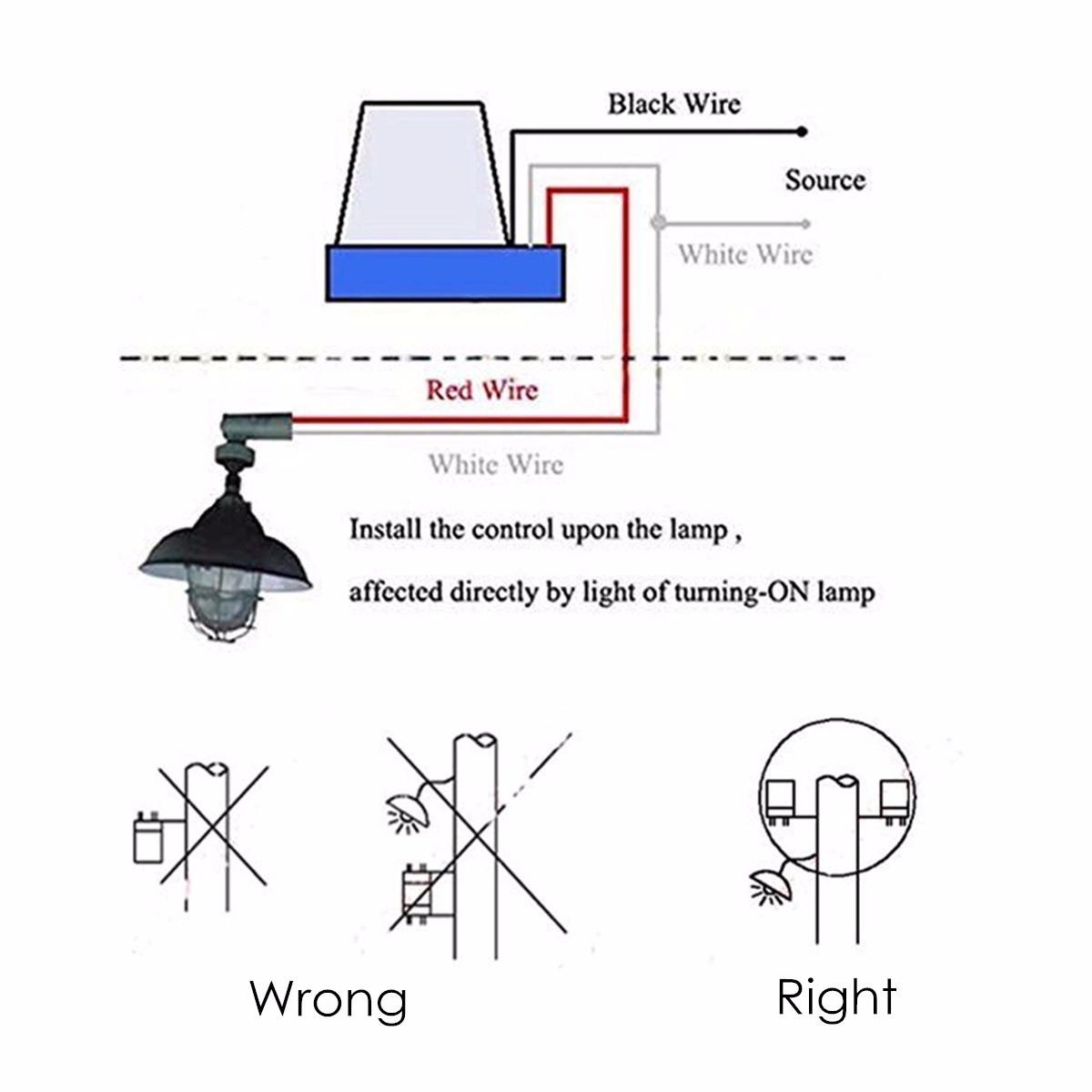

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Вот такая не сложная схема подключения фотореле, надеюсь данная статья была вам полезной, если остались какие ибо вопросы пишите в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



для чего нужен дроссель, лампа уличного освещения

Для освещения улиц, промышленных и архитектурных объектов, сельскохозяйственных комплексов, не требующих высокого качества цветопередачи, применяется светильник ДРЛ (дуговая ртутная лампа высокого давления). Особенность прибора заключается в высоком КПД, экономичности, длительной эксплуатации.

Существует множество разновидностей осветительного устройства: дневного, ультрафиолетового света, вольфрамные, натриевые варианты. Все газоразрядные изделия объединяет непостоянство сопротивления (соответственно тока). Ограничить рабочий ток источников света помогает электронный (ЭПРА) или электромагнитный (ЭмПРА) пускорегулирующий аппарат, выполненный в виде катушки индуктивности — дросселя.

Рабочая схема подключения светильника ДРЛ

Преимущества и недостатки

Главным достоинством люминесцентной лампы выступает высокая светоотдача, относительно типовых светильников. Если ртутная ДРЛ 250 обеспечивает световой поток 12000 лм при расходе энергии 250 Вт, обычное устройство будет потреблять 1000 Вт. Размеры мощных лампочек (более 400 Вт) отличаются от стандартных устройств компактностью. Спектр излучения прибора естественный, свет интенсивный, далеко излучается.

Ртутный светильник 250 Вт

Отрицательными характеристиками приборов высокого давления выступают:

1. Выделение озона в ходе эксплуатации, важно позаботиться о вентиляции помещения.
2. Стоимость люминесцентных светильников в 5–7 раз дороже обычных ламп высокой мощности.
3. Размеры отдельных модификаций (например, ДРЛ 125 Е40) превышают аналогичные устройства с вольфрамовой нитью.
4. Спустя 2-3 месяца эксплуатации неизбежно изменение спектра излучения. Недостаток вызван техническими характеристиками люминофора.
5. Светильник ДРЛ чувствителен к перепадам напряжения и требует подключения через пускорегулирующий аппарат.
6. Неприятное гудение и моргание световых лучей определяет ощутимые неудобства в жилых помещениях. Применять приборы высокого давления в цехах с вращающимися предметами нежелательно в силу стробоскопического эффекта (подвижные устройства кажутся неподвижными).
7. Нормальная рабочая высота для светильника ДЛР — четыре метра.

Сравнение ДРЛ светильников в процессе работы

Важно помнить! Ртутный состав горелки требует отдельной утилизации прибора.

Характеристики

Рабочие параметры светильников ДРЛ:

• Мощность лампочек 80-1000 Вт. Определяется количеством электродов: два электрода — 250…1000 Вт, четыре электрода — 80…1000 Вт. Особой популярностью пользуются приборы мощностью 250 Вт.
• Цоколь. Зависит от мощности: приборы до 250 Вт оснащают цоколем е27, свыше 250 Вт подойдет вариант е40.
• Тактовая нагрузка сети достигает 8 ампер. Показатель взаимосвязан с мощностью осветительного прибора.
• Световой поток ртутных устройств составляет минимум 3 2 00 люмен. Значение характерно для источника света на 80 Вт. Дроссельные лампы уличного освещения с максимальной мощностью 1 кВт излучает световой поток близко 52 000 люмен.

Интересно! Срок эксплуатации дроссельного светильника достигает 20 000 часов. Однако лампочка перестает работать раньше на 30-50 %.

Параметры ртутной лампы мощностью 150 Вт

Сфера использования

Люминесцентные лампы эффективно используются на автодорогах, улицах и в скверах, производственных цехах и объектах технического назначения (АЗС, стоянках, складах). Часто встречаются в качестве декоративных источников освещения архитектурных сооружений и административных зданий. Разнообразие конструктивных особенностей продукции ДРЛ позволяет подобрать оптимальный вариант для привлечения косяков рыб и планктона в процессе промысла, обеспечить холодным светом медицинское оборудование для обеззараживания помещений.

Разновидности светильников

Светильники типа ДРЛ характеризуются широким разнообразием. Отличия составляет область применения (внутренние, наружные), типы конструкций и мощность устройств.

Типоразмеры ртутных ламп внутреннего назначения

Внутренние

Светильники с люминесцентными лампами рекомендованы для освещения производственных объектов с повышенным уровнем пыли и влаги, а также прачечных, автомоек, закрытых складов, гаражей. Приборы работают от сети переменного тока с частотой 50 Гц и номинальным напряжением 220 В. Температура окружающей среды при эксплуатации —20°С до +50°С.

Уличные

Наружные лампы используются для прямого, рассеянного, местного освещения, удачно сочетаются с симметричными или асимметричными отражателями. Светильник уличный типа ДРЛ заключен во влагозащищенный прочный корпус, способен противостоять сильному ветру, заморозкам и ливням.

Классификация светильников по типу ламп:

• ДРЛ. Изделия характеризуются небольшим индексом цветопередачи, выделением тепла, 5-х минутным выходом на требуемый уровень светового потока. При выборе ртутной продукции также стоит учитывать необходимость стабильного источника энергии и термостойких проводников.

Источник освещения для растений

• ДРЛФ. Лампы с фокусированным светом отличаются способностью стимулировать фотосинтез у растений.
• ДРВЭД. Серия дуговых ртутных эритемных вольфрамовых лампочек не требует подключения ПРА. Активация происходит под действием балласта, аналогично обычным лампам накаливания. В основе конструкции лежат йодиды металлов, позволяющие обеспечить желаемый уровень цветности. Лампы испускают УФ (эритемное) излучение, эффективно работают при переменном токе. Работают без ПРА, достигая максимального индекса светоотдачи и длительного периода эксплуатации. Мощность ламп составляет диапазон 125-1000 Вт.

Образец дугового натриевого светильника

• ДНаТ. Принцип действия дуговой натриевой трубчатой лампы аналогичен лампам ДРЛ. Однако светильникам ДНаТ свойственно специфическое свечение и свет оранжево-желтого или золотисто-белого оттенка. Приборы потребляют 70-400 Вт мощности и считаются наиболее экономичными источниками света.

Важно! Самыми популярными и широко применяемыми являются лампы ДРЛ мощностью 250 и 400 Вт.

Конструкция

Лампа дуговая представлена стеклянным баллоном 1 с резьбовым цоколем 2. По центру колбы размещена ртутно-кварцевая горелка (трубка) 3, наполненная аргоном и одной каплей ртути. Четырех электродные лампы располагают главными катодами 4 и дополнительными электродами 5. Электроды подключены к катоду противоположной полярности посредством добавочного угольного резистора 6.

Конструктивные особенности ртутного светильника

Подробное описание элементов позволяет выделить следующие особенности дроссельной лампы:

• Цоколь — простейшее устройство, принимающее энергию от электросети за счет контакта токоведущей части лампы ДРЛ (резьбовой и точечной) с контактами патрона. Полученная энергия поступает на электроды горелки.
• Горелка служит главным функциональным элементом ДРЛ лампы. Внешне деталь представлена кварцевой колбой, оснащенной с обеих сторон по два электрода (основные и дополнительные). Внутреннее пространство горелки заполнено газом аргоном для изоляции теплообмена между горелкой и средой, а также одной каплей ртути.
• Внешняя колба содержит кварцевую горелку светильника, подключенную к проводникам от контактного цоколя. Также стеклянная емкость содержит азот и два ограничителя сопротивления (подсоединены к дополнительным электродам), покрыта изнутри люминофором.

Дуговой источник освещения в разрезе

Первые лампы ДРЛ оснащали двумя электродами. Для поджога светильника приходилось дополнительно включать в схему пусковой элемент (высоковольтный импульсный пробой промежутка горелки). Более затратный вариант ДРЛ был снят с производства, заменен 4-х электродным вариантом. Для бесперебойной работы достаточно дросселя.

Принцип работы

Принцип действия электроприбора основан на использовании светящегося тела в качестве столба дугового разряда. Особенность достигается особой технологией запуска устройства:

• При подаче электроэнергии на светильник между электродами образуется разряд, сразу принимает дуговую форму.
• На протяжении 10 минут после разряда технические параметры устройства достигают номинальных значений. Время пускового периода определяется внешней температурой — в теплых условиях лампа разгорается быстрее.
• От разряда внутри колбы образуется голубое (фиолетовое) свечение и ультрафиолетовые лучи, заставляющие светиться люминофор. Потоки смешиваются, лампа получается белой.

Запуск светильника в работу

Обратите внимание! Напряжение сети в процессе горения лампы способствует колебаниям светового потока в диапазоне 20–30 %. Приборы нагреваются, возникает необходимость применять термостойкие проводники и надежные контакты для патронов.

Для чего необходим дроссель в светильнике

Дроссель стабилизирует работу ДРЛ. Запуск светильника напрямую, без дополнительного устройства не рекомендуется — лампа сгорит. Причиной выступает пусковой ток, превышающий номинальный в 2,5 раза. Розжиг лампы сопровождается электрическим пробоем в атмосфере инертных газов, заполненных парами ртути или натрия, затем следует тлеющий или дуговой разряд. Сопротивление газа снижается в десятки раз, ток увеличивается. Отсутствие ограничений для тока грозит чрезмерным выделением тепла, в доли секунд газы внутри лампы сгорят, светильник выйдет из строя. Во избежание поломок, последовательно в систему добавляют сопротивление.

Подключение дросселя в лампе дневного света

Применять активное сопротивление нецелесообразно, ввиду повышенных потерь энергии на теплоотдачу. Более эффективным решением станет добавление электронной схемы или дроссели. Активного сопротивления ограничитель не имеет, мощности не расходует, энергию накапливает и отдает в цепь.

Как правильно подключить

С дросселем. Схема предусматривает последовательное соединение дросселя с лампой ДРЛ, подключенных к переменной сети ~ 220 вольт. Полярность подключения не имеет значения.

Без дросселя. Эксплуатация дуговой лампы без дополнительных приспособлений возможна при соблюдении ряда условий:

1. Использования источника света типа ДРВ. Лампы, способные работать без дросселя, оснащены дополнительной вольфрамовой спиралью, выполняющей роль пускателя. Характеристики спирали соответствуют параметрам горелки.
2. Запуска светильника ДРЛ посредством импульса напряжения, исходящего от конденсатора.
3. Розжига лампы ДРЛ при последовательном подключении лампы накаливания.

Схема экономичного подключения лампы для освещения подсобных помещений



Важно! При включении ДРЛ разгорается не сразу — процесс занимает близко 5 минут, при повторном запуске работающего светильника — лампа должна остыть (5 — 15 мин).

Знание параметров и принципа работы ртутных ламп позволяет правильно подобрать светильник и подключить.

Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.

Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

1. Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
2. Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
3. Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

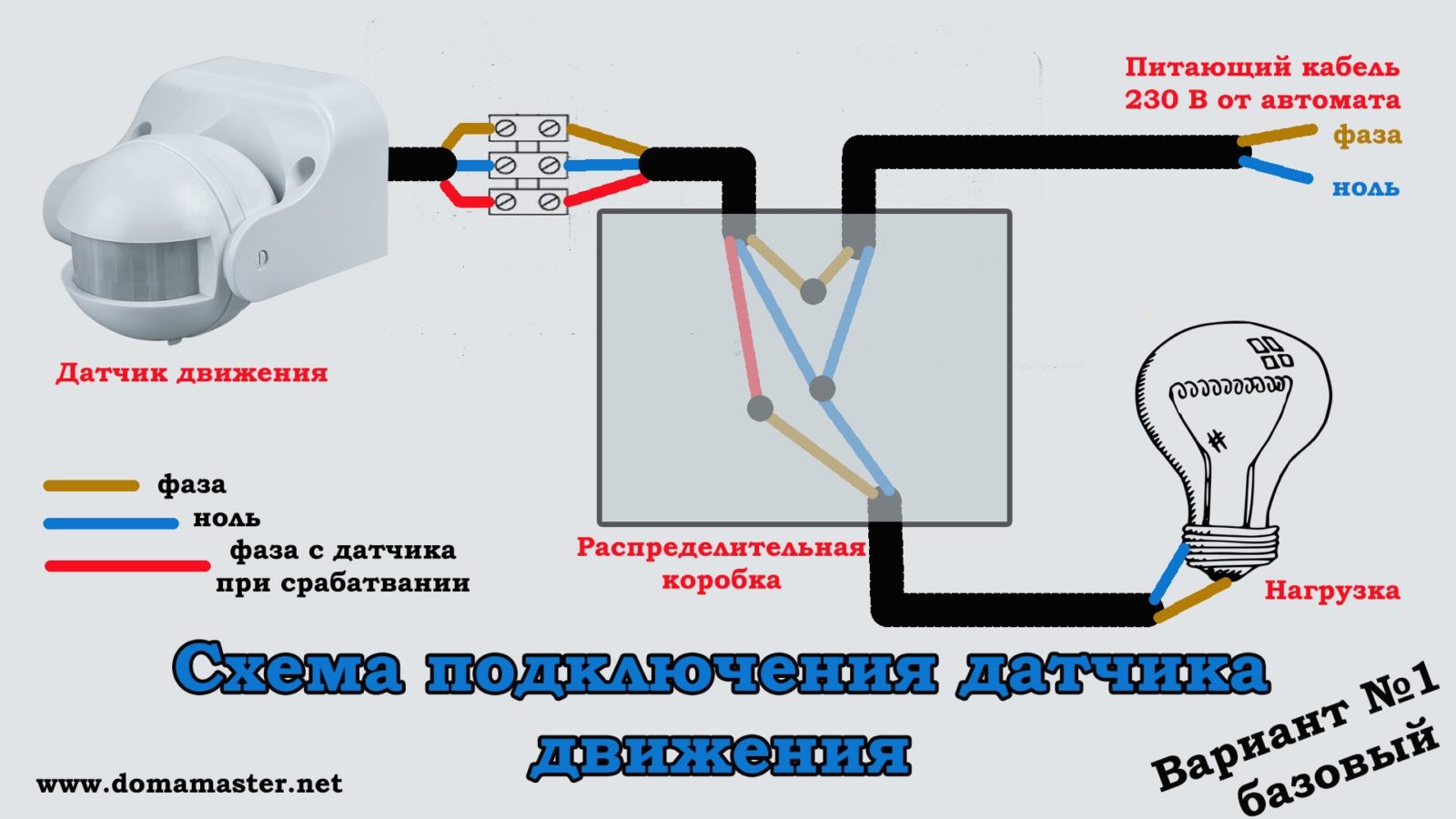

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность

Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

• красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;

После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов

• провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
• синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

longjoin光控器_路灯光控器_photocell sensor_上海朗骏智能科技有限公司官网

Photocell Sensor Wiring Diagram Instruction

Different Types 0f Photocell Sensor’s Wiring Diagram Instruction

1.Twist-Lock Type

---

The Twist Lock type Photocell Sensors are applicable to Control the Street Lighting, Passage Lighting and Doorway Lighting Automatically in accordance with the Ambient Natural Lighting Level.

Этот тип подключения датчика PhotoCell показана ниже:

---

Примечания:

Отключите питание; подключите розетку в соответствии со схемой в правой руке. Нажмите на фотоконтроллер и поверните его по часовой стрелке, чтобы зафиксировать в гнезде. Установите датчик фотоэлемента  с фотоэлементом, обращенным в направлении СЕВЕР, как показано в верхней части фото   контроллера. При необходимости отрегулируйте положение розетки.

2.Кнопка типа 3 с проводным подключением

---

Датчики фотоэлемента с проводным подключением типа 3 применяются для автоматического управления наружным освещением, освещением прохода и ландшафтным освещением в соответствии с уровнем освещенности окружающего естественного освещения.

Этот тип фотоэлемента датчика схема подключения показана ниже:

---

Примечания:

Отключить питание, удалить крышку распределительной коробки, поместите переключатель в отверстие нокаута и закрепите с замком.Проволока по схеме в правой руке.

Не устанавливайте переключатель с фотоэлементным переключателем , обращенным к искусственному или отраженному свету. Это заставит устройство циклически включаться и выключаться ночью.

3. Фотоэлектрический переключатель с проводным подключением

---

Фотоэлектрический переключатель применяется для автоматического управления наружным освещением, освещением сада, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего естественного освещения.Он обеспечивает широкий диапазон напряжений для пользовательских приложений почти с источниками питания. Кроме того, предустановленная временная задержка в 15-30 секунд может предотвратить сбои в работе из-за прожектора или молнии в ночное время.

Ниже показана схема подключения фотоэлементного датчика этого типа:

---

Проволока по схеме в правой руке.

Не устанавливайте переключатель с фотоэлементным переключателем , обращенным к искусственному или отраженному свету.

Это заставит блок включаться и выключаться ночью.

4. Поворотный тип 3 Проводной

---

Фотоэлектрический выключатель применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего освещения.

Изделие выполнено на основе конструкции электрообогрева, обеспечивающей временную задержку более 30 секунд во избежание избыточного переключения на прожектор или молнию в ночное время.Система температурной компенсации обеспечивает стабильную работу независимо от температуры окружающей среды.

Имеет собранный вертлюг с корпусом датчика/переключателя для удобной регулировки направления после установки. Дополнительный шарнир также доступен для дальнейшей регулировки. Этот продукт сертифицирован в соответствии со стандартом для непромышленных фотоэлектрических переключателей для управления освещением UL773A и применимыми канадскими стандартами.

Ниже показана схема подключения фотоэлементного датчика этого типа:

Примечания:

Отключите питание, снимите крышку распределительной коробки, поместите ВЫКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите контргайкой.Проволока по схеме в правой руке.

Не устанавливайте выключатель с фотоэлементом  Выключатель , обращенным к искусственному или отраженному свету. Это заставит устройство циклически включаться и выключаться ночью.



5. Регулируемый проводной тип 3

---

Регулируемый фотоэлементный переключатель применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с окружающим освещением.

Изделие выполнено на основе конструкции электрообогрева, обеспечивающей временную задержку более 30 секунд во избежание избыточного переключения на прожектор или молнию в ночное время. Система температурной компенсации обеспечивает стабильную работу независимо от температуры окружающей среды.

Эта серия обеспечивает удобную регулировку направления после установки после применения дополнительного вертлюга.

Ниже показана схема подключения фотоэлементного датчика этого типа:

Примечания:

Отключите питание, поместите резьбу ВЫКЛЮЧАТЕЛЯ в выбивное отверстие и с помощью резиновой прокладки и контргайки из цинкового сплава.Проволока по схеме в правой руке.

При необходимости сдвиньте установленную регулировочную металлическую планку, чтобы установить предпочтительные уровни включения/выключения. Не устанавливайте переключатель с фотоэлементом, обращенным к искусственному или отраженному свету.

Это заставит блок включаться и выключаться ночью. Это нормально, что при первой установке SWITCH выключается через несколько минут.

Для проверки «включения» в дневное время прикройте его глаз, сдвинув установленную металлическую планку.

Не закрывайте пальцем, поскольку света, проходящего через пальцы, может быть достаточно, чтобы удерживать переключатель в открытом положении.

Проверка займет около 2 минут.

-Наш официальный сайт: www.longjoin.com



NYC DOT — Уличные фонари

NYC DOT обслуживает более 315 000 уличных фонарей по всему Нью-Йорку и является национальным лидером в области использования устойчивого уличного освещения.

В рамках крупнейшего такого проекта в стране Департамент транспорта Нью-Йорка модернизировал почти все уличные фонари Нью-Йорка энергосберегающими светодиодами.

Поврежденные уличные фонари

Если вы видите небольшой мигающий красный свет рядом со светодиодом уличного фонаря, позвоните по номеру 311, чтобы немедленно сообщить об этом. Индикатор указывает на проблему с электрическим током.

У подрядчиков NYC DOT есть четыре (4) часа, чтобы отреагировать на аварийные ситуации уличного освещения, такие как упавший столб или проблема с электричеством. По другим вопросам подрядчики должны ответить в течение 10 дней. Капитальный ремонт, например ремонт бетонного фундамента или устранение препятствий на пути к электропроводке, занимает больше времени.Подрядчики также сообщают Con Edison о проблемах с питанием. Сообщите о повреждении уличного фонаря в NYC DOT.

Отличительное уличное освещение

Руководство по проектированию улиц Нью-Йорка содержит характерные фонарные столбы и светильники, которые являются приемлемыми альтернативами для использования на улицах города. Отличительное уличное освещение должно быть одобрено Комиссией по общественному дизайну / Местной комиссией по сохранению / OMB и NYC DOT Urban Design and Street Light Engineering. Отличительное уличное освещение должно финансироваться выборными должностными лицами.

Перемещение уличного фонаря за частный счет

Департамент транспорта Нью-Йорка выдает разрешения на постоянное перемещение уличных фонарей. Все работы должны выполняться лицензированным подрядчиком по электроснабжению г. Нью-Йорка. Отдел уличного освещения Департамента транспорта Нью-Йорка должен подготовить соответствующую документацию и, если это приемлемо, утвердить все планы переселения. Условия переноса уличных фонарей за счет частных лиц (pdf).

Временные изменения в уличных фонарях и сигналах

NYC DOT выдает разрешения на временную замену уличных фонарей и сигналов для особых мероприятий.Департамент транспорта Нью-Йорка может одобрить установку, демонтаж или иную модификацию огней и сигналов. Для получения разрешений требуются подробные чертежи предлагаемых изменений, компенсация города и лицензированный подрядчик по электроснабжению. Заявление о временных изменениях уличного освещения и сигналов (pdf). Переводы лицензий Департамента транспорта Нью-Йорка, заявок на получение разрешений и регистраций.

Временное праздничное освещение

Районы по развитию бизнеса, местные корпорации развития и другие группы могут запросить разрешение на установку временного, праздничного освещения или другого временного освещения, прикрепленного к уличным фонарным столбам города, на период в шестьдесят (60) дней.После того, как ваше приложение будет одобрено и до любой установки, вы должны отправить подписанное приложение и запросить разрешение через nycstreets.net для каждого блока. Заявка на временное праздничное освещение (pdf) Отправьте одобренную и подписанную заявку и запросите разрешение через NYCStreets. Переводы лицензий Департамента транспорта Нью-Йорка, заявок на получение разрешений и регистраций

Временное удаление фонарных столбов

Департамент транспорта Нью-Йорка выдает разрешения на временный демонтаж фонарных столбов.Заявители несут все расходы по временному демонтажу уличных фонарей, а также несут ответственность за хранение и установку фонарных столбов на прежнее место. Заявители также должны обеспечить и поддерживать временное освещение в месте расположения уличного фонаря или рядом с ним.

Отдел уличного освещения Департамента транспорта Нью-Йорка должен обработать соответствующую документацию и, если это приемлемо, утвердить все планы временного удаления. Условия временного удаления фонарного столба (pdf)

Разрешения на баннер

Подайте заявку на установку баннера, рекламирующего публичное мероприятие или культурную выставку, на любом объекте Департамента транспорта Нью-Йорка, включая уличные фонари.Узнайте больше о разрешениях на размещение баннеров

Схема подключения светодиодного фонаря для обуви с датчиком движения и фотоэлементом

Мы собираемся шаг за шагом показать вам, как подключить светодиодный светильник для обуви к линии электропередач или с микроволновым датчиком и фотоэлементом, датчиком сумерек и рассветом.

Приобретая светодиодные светильники для наружного освещения у нас или в других магазинах освещения, если вы не являетесь неопытным электриком, вы, вероятно, не знаете, с чего начать монтаж светодиодных светильников. Поэтому мы составили руководство по схеме подключения светодиодных светильников для обувной коробки для зеленой руки, надеюсь, оно поможет вам разобраться в проводке для освещения парковки.

Если вы купите у нас светильники для обуви с регулируемой яркостью, вы увидите два провода. Один подключается к концам линии электропередачи «L» и «N», другой — диммер, если требуется функция затемнения, необходим диммер. В противном случае, пожалуйста, не беспокойтесь о диммерном проводе и просто оставьте его в стойке.

L /провод под напряжением: черный

N/нулевой провод: белый

Провод заземления: зеленый

Белый/фиолетовый: DIM +

Черный/серый: DIM-

Пожалуйста, следуйте этому руководству, и вы решите все проблемы с проводкой.Диммирующий источник питания — это диммируемый драйвер внутри светодиодных светильников, которые уже подключены к светодиодным светильникам для обуви. Однако, если ваш драйвер вышел из строя и вы хотите его заменить, эта диаграмма также очень полезна, чтобы помочь вам исправить это.

В некоторых штатах или городах действуют строгие правила интеллектуального/умного управления осветительными приборами, поэтому необходимо использовать датчик движения.

На рынке Merrytek является самой популярной маркой датчиков движения благодаря своей высокой чувствительности.

Ниже представлен микроволновый датчик Merrytek MC049V для наружного уличного освещения, зона обнаружения DxH (16м x 15м), монтажная высота макс. 15м.

Вы можете установить время удержания света обувной коробки, время ожидания, уровень затемнения по своему желанию.

Однако, если вы хотите использовать датчик фотоэлемента для функции освещения от заката до рассвета для освещения парковки, ниже приведена схема подключения. , другие поставщики, вероятно, могут не предлагать его, если вам нужен светодиодный светильник для обуви с фотоэлементом.

Фотоэлемент имеет версии 100-277В и 200-480В, следует помнить, что нельзя устанавливать фотоэлемент 100-277В на светильники 480В, так как он может сразу сгореть.

Фотоэлемент имеет 3 контакта, 5 контактов и 7 контактов на рынке, 3 контакта наиболее часто продаются на рынке.

У Chiuer есть светодиодная лампа для обувных коробок с датчиком фотоэлемента на складе в США, 100 Вт, 150 Вт, 200 Вт, 240 Вт, 300 Вт. проект для участия в торгах.

3M-4M-6M-8M-10M-12M схема подключения солнечных уличных фонарей Производитель из Янчжоу, Китай, цена FOB 450,0-800,0 долларов США/комплект1 Краткое описание производителя солнечного освещения:

Yangzhou Bright Solar Solutions Co., Ltd .

Мы хотели бы представиться как поставщик промышленных, дизайнерских и оригинальных решений, специализирующийся на солнечной промышленности и производящий SSL (солнечное уличное освещение) более 10 лет. Опыт, наша солнечная система уличного освещения и система солнечного домашнего освещения успешно применяются в более чем

1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> более чем 50 странах, включая Северную Америку, Среднюю Америку и Южную Америку; Западная Африка, Восточная Африка, Южная Африка; Европа; Южная Азия,

Западная Азия, Океания, для освещения дорог; дороги; мосты; пешеходные улицы; горные районы; отдаленные районы и другие места, где требуется хороший эффект освещения

Преимущества солнечной светодиодной системы уличного освещения

1). Зеленая энергия, более низкое энергопотребление, экономия 60%-80%, чем у других.

2). Более высокая мощность, более высокая интенсивность яркости, хорошая цветопередача.

3). Экономьте расходы на электроэнергию. Сэкономьте на электрическом трансформаторе и стоимости кабеля. Бесплатное техническое обслуживание

4). Воздействие на окружающую среду — исключить опасную утилизацию, загрязнение при слабом освещении, отсутствие радиации.

5). Более длительный срок службы: от 80 000 до 100 000 часов. Если освещение 12 часов в сутки, можно использовать не менее 12–22 лет

6). Вырабатывается меньше тепла по сравнению с другими источниками

7). Нисходящая ориентация света, можно регулировать углы освещения, диапазон освещения и форму на земле, чтобы соответствовать прямоугольной дороге.

    Другой источник освещения может дать обычную круглую форму и небольшую дальность освещения.



Характеристики системы уличного освещения на солнечных батареях

1. Вышеуказанные конфигурации системы рассчитаны на рабочее время: 11-12 часов в сутки, емкость аккумулятора с непрерывным резервным питанием в течение 2-3 дней.
    Конфигурация основана на научных расчетах и ​​опыте инженерных проектов.
2. Аккумуляторы предлагается размещать несколькими способами, указанными ниже, в батарейном отсеке по вашему выбору.
3. Оцинкованный столб представляет собой стандартизированную практическую модель, рекомендованную нами. Его можно настроить с помощью большего количества доступных шаблонов в соответствии с конкретными требованиями клиентов.
4. Все детали сертифицированы CE/IEC Rohs и имеют высокий уровень качества, соответствующий европейским стандартам.
5. Пожалуйста, свяжитесь с нами для получения более подробной технической спецификации каждой части системы, которая может быть отправлена ​​по запросу клиента по электронной почте.



поставщики уличных фонарей на солнечных батареях от производителя солнечного освещения



 солнечное освещение для второстепенных дорог, автостоянок, дорожек, пешеходных и велосипедных дорожек, парков и заповедников, освещения флагов и черных точек, причалов, пристаней и передвижных объектов освещение для строительных и дорожных работ.

* Регулярные конфигурации и технические характеристики 8 м 60 Вт солнечные уличные фонари

9000 60008

8M Polle 60W Светодиодные солнечные уличные фонари Комплект

3

60 Вт Светодиодная лампа	11-12Hrs 2—3 ночи освещения
Солнечная панель: Срок эксплуатации: 20-25 лет	150W * 2 шт. Для 24 В Освещение, 17% Эффективность, Поли кристаллический кремния.Высокая эффективность. Добавление алюминиевой рамы, закаленного стекла.
Гелевая батарея Срок службы: 5-8 лет,	150 Ач/12 В * 2 шт., чтобы получить 24 В, герметичная, гелевая. Глубокий цикл. Техническое обслуживание бесплатно
Интеллектуальный солнечный контроллер, Срок службы: 5-10 лет		10A / 24 В, автоматический свет и время управления Зарядка / разгрузка защиты Автоматическое включение с датчиком освещенности; Выключить через 11-12 часов.
	Источник света: высокая мощность LED Корпус лампы: Срок службы Срок службы: 80000hrs, 1 9000Hrs,	60 Вт Светодиод, белый цвет, 120Lм / Вт, 32Lux, 6500k, IP65120 градусов Угол , Высокая мощность, высокая яркость.
	Алюминий, IP65 Высокопродача и Плотность закаленного стекла,
Полюс: Срок службы: более 20 лет	8м высота, сталь, Горячее цинкование. с рукой, кронштейном, фланцем, фитинги, кабель, и т.д. Пластиковый покрытый, ржавчины 1. Светодиодные солнечные уличные фонари используют солнечную энергию, которая является чистой, бесконечной и безвредной для окружающей среды. 2. Система в основном состоит из солнечной панели, источника света, контроллера и аккумулятора. 3. В дневное время, когда светит солнце, солнечная панель может преобразовывать солнечную энергию в электрическую и сохранять ее в аккумуляторе. Ночью, в дождливую или пасмурную погоду батарея должна обеспечивать питание для нормального освещения. 4. Контроллер может оценивать яркость дневного света и автоматически включать свет. Весь процесс работает в полностью автоматическом режиме, без участия человека. 6W LED Super Bright Тип: Чип Epistar из Тайваня, супер яркий дизайн. Белый цвет (6500К). Светодиодная мастерская: Аккумуляторная мастерская: Полностью герметичная и необслуживаемая конструкция для 120 Ач/12 В*2 шт. Гелевая батарея. Солнечная панель Обработка: Высокоэффективная конструкция из поликристаллического кремния для солнечной панели мощностью 180 Вт. Мастерская столбов: Q235 Stell, высота 8 м, после литья под давлением, полировки, посадки пластика и покрытия обработанный столб будет упакован для вас. После тщательных закупок для производства мы предложим вам лучшее качество. IP 68 Водонепроницаемость Контроллер: 10A/12V Интеллектуальный контроллер может включать и выключать свет без участия человека. Созданы в 1997 году, CCC, FCC, TUV, CE & EN, ISO9001 (2000), ROHS, IEC, PVOC & COC, SASO, CCPIT Утвержденные CCPIT Mailue и экспортеров для солнечных продуктов. Почему стоит выбрать BR SOLAR 1. Ответьте на ваш запрос в течение 24 рабочих часов. 2. Опытные сотрудники ответят на все ваши вопросы на беглом английском языке. 3. Возможен индивидуальный дизайн. OEM приветствуется. 4. Эксклюзивное и уникальное решение может быть предоставлено нашему клиенту нашими хорошо обученными и профессиональными инженерами и персоналом. 5. Нашим дистрибьюторам предоставляются специальные скидки и защита продаж. 6.Профессиональная фабрика: мы являемся производителем, специализирующимся на производстве всех видов наружного освещения более 13 лет, конкурентоспособными с хорошим количеством. 7. Как честный продавец, мы всегда используем превосходное сырье, передовые машины, квалифицированных техников, чтобы гарантировать высокое качество и стабильность нашей продукции. Добро пожаловать к нам или посетите нашу компанию. НА ВАС РАБОТАЕТ ВСЯ КОМАНДА   1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> BR SOLAR Advantage A 8 :) MOQ: доступен один образец. Он может очень хорошо соответствовать вашему рекламному бизнесу. B.) OEM принимается: Мы можем произвести любой ваш дизайн. C.) Хорошее обслуживание: мы относимся к клиентам как к друзьям. D.) Хорошее качество: у нас есть строгая система контроля качества. Хорошая репутация на рынке. E.) Быстрая и дешевая доставка: у нас большая скидка от экспедитора (долгосрочный контракт). F. ) Команда инженеров: у нас есть хорошая квалифицированная команда инженеров, чтобы сделать лучшие солнечные решения, и доступна установка на месте (основные преимущества). 1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> Brsolar Engineer Team Помощь Установить зарубежные 1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> Наши конкурентные продукты: 1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> Солнечные уличные фонари и солнечное уличное освещение и светодиодное солнечное уличное освещение 15W-120W; Садовые фонари на солнечных батареях и ландшафтные фонари на солнечных батареях 5–30 Вт; Солнечная батарея: 4,5 Ач-300 Ач/12 В, 200 Ач-2000 Ач/2 В 1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> Солнечная панель и солнечные модули 5 Вт-300 Вт. Солнечные контроллеры: 5A-60A Солнечная система домашнего освещения 5W-5000W. 1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> Другие диапазоны солнечных домашних наборов: 1176462173462px; font-style: normal; font-variant: normal; font-weight: normal; letter-spacing: normal; line-height: normal; orphans: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: 1; word-spacing: 0px; -webkit-text-stroke-width: 0px;»> Контактная информация: CO. : Яркое солнечное освещение Co., Limited. (ISO9001, TUV, CE, RoHS, CCC, SONCAP) Co.: Yangzhou Bright Solar Solutions Co., Ltd. (CE, RoHS, IEC, SONCAP, CCPIT) Адрес: № 16 на Ляньи-роуд, город Янчжоу , провинция Цзянсу, Китай Веб-сайт: www.cntreetlight.com     Заместитель руководителя: г-жа Кристал Цао       Почта: Bright@brsolar. net Моб.: +86-15252528980 Тел. и факс: +86-514-87323722   Принципиальная схема солнечного уличного освещения Увеличение количества установок уличных фонарей на солнечных батареях в мире является четким свидетельством того, что новые возобновляемые источники энергии имеют множество преимуществ. Многие выбирают технологии солнечной энергии, потому что они снижают затраты и потребление энергии и повышают эффективность использования энергии.Рассматривая солнечную энергию в уличном освещении, многие люди думают только о компонентах, которые они видят. Эксперты скажут вам, что в солнечной энергетической системе есть нечто большее, чем просто детали. Технически вам нужно будет разработать принципиальную схему солнечного уличного освещения, чтобы определить поток электроэнергии от источника к конкретным компонентам. Принципиальная схема солнечного уличного фонаря схематично показывает поток электроэнергии, исходящий от солнечных панелей, проходящий через контроллер, батарею и заканчивающийся в источнике света.В районах, где солнечные уличные фонари работают в течение дня, Типовая принципиальная схема солнечного уличного освещения должна содержать: Солнечная панель – источник электроэнергии Контроллер заряда – управляет процессом зарядки аккумулятора Батарея – хранит электроэнергию Светозависимый резистор (LDR) — также фоторезистор или фотопроводник Светоизлучающее устройство (LED) Bank – источник света Выключатель Регулятор напряжения Соединительные кабели В общем, вся схема состоит из трех цепей: цепи переключения, зарядки от солнечной батареи и цепи освещения лампы. Типичный автономный уличный фонарь на солнечных батареях не нуждается в линии передачи, прокладке кабелей или какой-либо уникальной системе управления или контроля. Независимый уличный свет имеет принципиальную схему, отличную от тех, которые используют тот же источник солнечной энергии. Принципиальная схема уличного освещения на солнечных батареях доступна в двух формах в зависимости от аудитории. Существует схематический и графический стиль, в котором используются стандартные отраслевые символы и основные изображения соответственно. Вам нужно быть электриком или кем-то, кто обладает дополнительными знаниями по предмету, чтобы понять принципиальную схему в схематическом стиле. Ниже приведены некоторые символы на принципиальной схеме: Символы амперметра. Символы вольтметра. Символы резисторов. Символы переключателя. Символы батареи Символы транзистора Символы конденсатора Символы лампочки Символы солнечной батареи Символы предохранителей Символы диода Принципиальная схема использования солнечного уличного фонаря Визуализация и понимание При проектировании фактической цепи освещения электрики и инженеры сначала используют принципиальные схемы, чтобы понять, как электричество течет в оборудовании. Технически они используются при проектировании схем и разводке печатных плат. Ученые-компьютерщики полагаются на эти диаграммы, чтобы легко визуализировать выражения с помощью булевой алгебры. Принципиальные схемы используются для демонстрации различных типов компонентов и способов их соединения друг с другом. Использование только символов недостаточно, вам потребуется схема, которая была откалибрована с такими важными параметрами, как напряжение, сопротивление, ток и метки для более чем одного компонента. Кто-то с ограниченными знаниями в солнечной технологии может легко изобразить физическое расположение проводов и то, как компоненты соединяются, используя физический дизайн, иллюстрацию или компоновку и электрические схемы.С технической точки зрения потребуется принципиальная схема, чтобы понять, как электричество течет в соединении, и определить обслуживание солнечного уличного фонаря. На электрической схеме уличного освещения с солнечными батареями будет указано количество каждого компонента, их номинальные характеристики и тип соединения (последовательное или параллельное). Помимо определения наиболее экономичного и эффективного решения для ваших потребностей в освещении, это также поможет вам контролировать свои расходы. Безопасность машин Принципиальная электрическая схема уличного освещения на солнечных батареях поможет вам определить безопасность оборудования.Электрик будет использовать эту схему для рассмотрения модификации и уменьшения помех, которые могут быть изменены. Например, можно исключить необходимость преобразования постоянного тока в переменный или наоборот, используя питание напрямую от батареи. Повышение производительности солнечного уличного освещения С помощью электрической схемы уличного освещения на солнечных батареях электрик может внести определенные улучшения для повышения производительности оборудования. Например, если вы хотите внедрить беспроводную систему управления или сенсорную технологию в свой солнечный уличный фонарь, технический специалист будет использовать принципиальную схему, чтобы определить, может ли модификация поддерживаться. Принципиальная схема является важным документом при возникновении проблем с электричеством в системе. Это единственный язык, который знают электрики и специалисты по солнечной энергии, когда дело доходит до ремонта и обслуживания. Схема предлагает важные характеристики потребляемой мощности различных компонентов, чтобы можно было использовать правильный. Усовершенствованная принципиальная схема исключает потери мощности, связанные с КПД инверторов. Эффективная и действенная установка Простая принципиальная схема должна помочь вам визуализировать точное размещение компонентов в вашем солнечном уличном фонаре.Принципиальная схема является важным компонентом при установке солнечных уличных фонарей. Все провода и детали должны быть подключены в соответствии с электрической схемой, чтобы избежать несчастных случаев и повреждений. Вам потребуются некоторые расчеты для определения напряжения (постоянного или переменного тока) и силы тока, необходимых для поддержания уличного освещения в течение необходимого вам количества часов. Также потребуется определить общую нагрузку цепи. Это поможет вам увеличить эффективность вашего солнечного уличного освещения.Чтобы завершить принципиальную схему солнечного уличного освещения, вам необходимо определить номинальное напряжение. Этот тип напряжения получается из количества аккумуляторных элементов, подлежащих зарядке. То, как вы подключаете свои компоненты или выполняете проводку, может повлиять на эффективность ваших уличных фонарей на солнечных батареях. С использованием принципиальной схемы ваша установка будет простой и с меньшим риском. В автоматическом уличном освещении регулировка значения переменного резистора может помочь вам включать и выключать свет с заданной интенсивностью освещения. Заключение Поэтому схема уличного освещения на солнечных батареях поможет вам в модификации вашего устройства. Он определит тип батареи или лампочки, которые будут использоваться для питания всей схемы. Используя эту диаграмму, вы можете определить стоимость вашей модификации и последствия. PS: Если у вас есть какие-либо требования к светодиодному уличному фонарю на солнечных батареях, обращайтесь в DEL ILLUMINATION. Схема подключения наружного освещения Как проложить проводку для наружного освещения. Отдельная выделенная цепь может быть не нужна или не требуется.Наружное освещение может управляться датчиками движения и фотоэлементами, переключаемыми с одного или нескольких мест. Планирование проводки наружных светильников [ad#block] Хорошо, это то, что я планирую для внешней проводки светильников . Это все новая проводка, поэтому я не хочу знать, как мне это сделать. Я хочу запустить серию из трех источников света и одного внешнего источника света на двух выключателях, трех внутренних на одном выключателе и одного на внешнем боковом выключателе. Просто интересно, куда мне протянуть провод от щитовой коробки, и подойдет ли он к одному выключателю и какого размера. Этот вопрос по электропроводке поступил от Гэри, домовладельца из Присевилля, Саскачеван . Дополнительные комментарии: люблю, веб-сайт был бы счастливее, если бы я мог найти больше о последовательном освещении и двух переключателях с одной и той же схемой. Ответ Дэйва: Спасибо за вопрос по электропроводке, Гэри. Как установить электропроводку для наружного освещения Метод, используемый для прокладки проводки, будет зависеть от местоположения и типа наружного освещения, а также от того, сколько фактически будет установлено.В зависимости от этой информации может не потребоваться отдельная выделенная цепь. Наружное освещение может управляться датчиками движения и фотоэлементами, переключаться из одного или нескольких мест или может управляться простой системой домашней автоматизации. Проводка для наружного светильника Проводка: Один наружный свет на двух переключателях три внутренних на одном переключателе один на внешнем боковом переключателе В ответах на вопросы по электрике вам помогут: освещение для дома электрические коды проводка электрической панели электрическая панель электрическая панель Схемы подключения домов и автоматические выключатели Эта статья выглядит общим 120 вольтным и 240 вольтным цепям проводки и установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов. автоматический выключатель Защита электропроводки с помощью автоматических выключателей Руководство по домашним автоматическим выключателям и их работе для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи. электрический провод электрический провод для дома Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.   электрическая схема Основные схемы домашней электропроводки Для получения дополнительной информации о схеме подключения Схема подключения Схема подключения Домашние электрические схемы являются важным инструментом для выполнения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома. Эта ссылка будет полезна домовладельцу Электрика своими руками Вам также может быть полезно следующее: Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, включает в себя: проводки GFCI 0 проводки GFCI проводки домашних электрических цепей 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки Метод устранения неполадок и ремонта электропроводки 0 7 9 Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением! Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки. Проектирование частного кабеля уличного освещения – MMA Lighting Consultancy MMA Lighting Consultancy обладает обширными знаниями в области проектирования и подготовки проектов частных кабельных сетей уличного освещения. Мы проектируем однофазные и трехфазные кабельные сети для частного уличного освещения в соответствии с Правилами электромонтажа 17 th Edition и BS 7671. Используя современное программное обеспечение для проектирования кабелей, мы можем создавать схемы разводки для всех систем наружного освещения. В рамках проектирования частной кабельной сети уличного освещения компания MMA Lighting Consultancy предоставляет схемы фидерных столбов, кабельные трассы, номиналы предохранителей и оценки рисков пассивной безопасности (при необходимости). Пример схемы кормушки, которую мы можем изготовить, показан ниже: В большинстве приемлемых разработок и проектов для местных органов власти будет предложено и установлено осветительное оборудование с однофазным питанием DNO, установленным непосредственно в основании осветительных колонн, с дополнительными проводами, которые часто встречаются на знаках и столбах. Частная кабельная сеть будет находиться на автомагистралях, где нет кабелей низкого напряжения (НН), что требует от органа управления освещением предоставления своей единственной кабельной сети для питания осветительного оборудования для Участка 38 или Участка 278.На дорогах, где скорость превышает определенные критерии, также требуется пассивная безопасная система отключения электричества, которая должна осуществляться через отдельный кабель освещения от центрального шкафа. Также бывают случаи, когда для частного жилья или торговых застроек также потребуется проект частной кабельной сети уличного освещения, питаемой от центрального шкафа (фидерной стойки), поскольку сеть и энергия должны оплачиваться домовладельцем. Related Articles Полиуретановый клей для дерева: Полиуретановый клей для дерева: клей-расплав, однокомпонентная продукция Titebond – Лучшие столярные клеи, ТОП-10 рейтинг клеев для дерева 2020 alexxlab 17.10.202006.02.2020 Отсыпка под фундамент: Как сделать правильную подсыпку под фундамент alexxlab 30.08.202331.05.2023 Подвесной потолок в коридоре фото – дизайн реечного подвесного потолка в прихожей. Какой лучше сделать в маленьком и узком помещении? Чем можно отделать потолок? Черные и глянцевые навесные потолки alexxlab 30.05.201818.01.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
