Все остальные идут вправо по очередности. Такие приборы обычно ограничены по току и не превышают А.

Как правильно провести подключение электросчетчика своими руками

Статья по теме: Монтаж электропроводки смета

Подключение счетчика: правила и основные требования

Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается.

Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.

Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода.

Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше.

Если крепежных винта два, сначала закручивается дальний. Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

Схема подключения однофазного электросчетчика

Это объясняется соображениями безопасности: все работы должны проводиться с полным снятием напряжения. Для каждого фазного провода группы электроприборов необходимо устанавливать отдельный автоматический выключатель. Как самостоятельно сделать проводку в доме читайте тут.

Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. К этой клемме подсоединяется нулевой провод, который подходит к дому или квартире.

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Как подключить автомат к счетчику в квартире: пошаговая инструкция

Процесс установки автомата на счетчик или в распределительном щитке, как правило, не вызывает сложностей и отнимает немного времени. Главное – правильно подсоединить все токопроводящие жилы, в противном случае устройство выйдет из строя достаточно быстро. Чтобы при подключении не возникло проблем, рекомендуется предварительно ознакомиться с принципом работы и схемой подключения электротехнического устройства, а также подготовить весь необходимый инвентарь.

Содержание

1. Виды автоматических выключателей
2. Принцип работы защитных переключателей
3. Как подключить автомат
4. Схема подключения автоматов в квартире после счетчика
5. Подключение автомата к щитку
6. Последствия неправильного подключения

Виды автоматических выключателей

Модульные атоматы в электрощитке

Существует 3 вида автоматов защиты электрической сети. Они способны работать с нагрузками разной величины, и отличаются друг от друга своими конструктивными особенностями.

• Воздушные электрические автоматы. Эти электротехнические устройства могут быть оснащены 3-4 полюсами и выдерживать суммарную силу тока до 6,3 кА. Устанавливаются в электрических цепях с установками высокой мощности.
• Литые выключатели, которые предназначены для работы в промышленных сетях с силой тока до 1 кА. Изготовлены в литом корпусе, благодаря чему и получили такое название.
• Модульные АВ устройства используются в бытовых сетях, где протекают токи незначительных величин. Как правило, имеют 1-2 полюса и ширину, которая кратна 1,75 см.

Литой автоматический выключатель

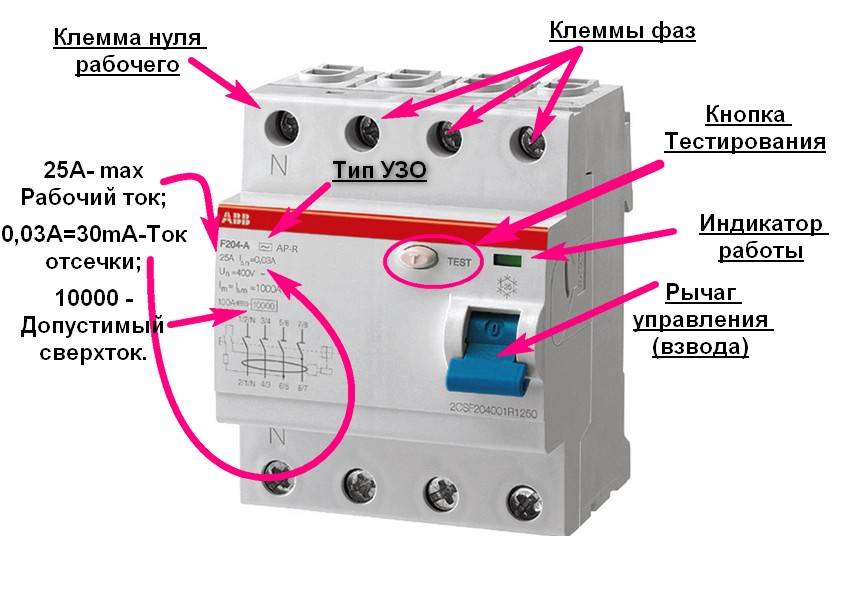

Существует еще одна разновидность автоматических выключателей, которые носят название дифференциальные. Их отличие от аналогов заключается в том, что устройство дополнительно оснащается УЗО.

Неотъемлемой составляющей автоматов являются расцепители. Они необходимы для того, чтобы при превышении допустимых значений параметров электрической сети разрывать эту цепь, остановив подачу электроэнергии. Рацепители бывают двух видов – тепловые и электромагнитные. В первом случае автоматы срабатывают практически моментально, а последним потребуется немного времени.

Принцип работы защитных переключателей

Как правило, автоматы выключаются вручную (дистанционно или с помощью привода), а при нарушении правил эксплуатации – автоматически. Под нарушением режима эксплуатации подразумевается снижение или повышение напряжения до критических отметок, образование сверхтоков. Каждый автомат оснащен расцепителями максимального напряжения, а некоторые минимального.

В зависимости от функциональных возможностей автоматические выключатели делятся на автоматы обратной мощности, понижения напряжения и максимального тока.

Автоматы максимального тока необходимы для автоматического размыкания электрической цепи при формировании в ней перегрузок установленных пределов, а также токов короткого замыкания. Они заменяют плавкий предохранитель и рубильник, что обеспечивает избирательную защиту на случай возникновения нештатных или аварийных ситуаций.

Если рабочая среда отличается от нормальной, например, высокая влажность воздуха, электротехнические конструкции дополнительно требуется помещать в специальные шкафы или ящики химстойкого или пылевлагонепроницаемого исполнения.

Как подключить автомат

Пример крепления Din-рейки на автомат

В исходном положении имеется распределительный щиток, в который будут устанавливаться все электротехнические изделия и провода – входящие и исходящие от потребителя.

Электромонтажниками разработан общий алгоритм подключения двухполюсного автоматического выключателя на распределительном щитке:

1. Отключается подача электроэнергии на квартиру или дом. Убедиться в отсутствии напряжения можно с помощью специального оборудования – мультиметра или с помощью индикаторной отвертки.
2. Автоматический выключатель монтируется на специальную посадочную рейку и надежно фиксируется защелками. Во время установки можно и не использовать DIN-рейку, но это усложняет процесс.
3. Жилы входящих и исходящий токопроводящих кабелей зачищаются приблизительно на 8-10 мм.
4. В два верхних зажима заводится вводной ноль и фаза.
5. В два нижних отверстия заводится исходящие ноль и фаза соответственно.
6. После подключения требуется внимательно проверить надежность фиксации. Для этого осторожно берется проводник и шевелится в разные стороны. Если жила не выскользнет из отверстия, соединение надежное. Если все-таки выскочила, требуется сильнее подтянуть винтик.
7. По окончании всех электромонтажных работ в сеть подается напряжение и проверяется работоспособность электротехнической конструкции.

Если строго следовать пошаговому алгоритму монтажа, трудностей возникнуть не должно.

Схема подключения автоматов в квартире после счетчика

Автоматический выключатель требуется подключать к счетчику сразу после него. Фазный провод, который выходит из прибора учета, подключается к автоматическому выключателю. Нулевой провод не требуется заводить в автомат, он коммутируется со специальной колодкой в распределительном щитке, который условно носит название нулевой. Автоматический выключатель служит таким же защитным электрическим приспособлением, как коммутационный.

Подключение автомата к щитку

Схема подключения автоматов в щитке

Схема подключения автомата к распределительному щитку может показаться сложной. Автоматические выключатели в щитке должны подсоединяться к специальной рассечке, которая отходит ко всем фазным нагрузкам. Также от вводного автомата в этом щитке коммутируются все отходящие автоматы, которые в цепи установлены параллельно. К верхним контактам (отверстиям) подсоединяется фазный провод вводного автомата.

В данном случае важно придерживаться правила селективности, согласно которому в распределительном щитке используется более одной системы защиты, отсюда следует, что вышестоящий автоматический выключатель по номинальному току отключения должен быть больше, в отличие от нижестоящего. Нулевой вводный провод коммутироваться должен без каких-либо разрывов на специальную колодку, которой оснащен распределительный щиток. Она носит название колодка 0. К ней же подключают отходящие кабели и нулевые проводники к нагрузкам.

Довольно часто кабель оснащен тройной жилой заземления. В этом случае предусмотрена специальная дополнительная колодка земли. К ней требуется подвести все земляные жилы, которые отходят от кабелей и отходящих проводов.

Последствия неправильного подключения

Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:

• Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху.
• Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус.
• Неправильно соединенные проводники. При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель).

• С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного. Это запрещено, поскольку фаза и ноль должны разъединяться одновременно.
• При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал. Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания.
• Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.

При проведении расчетов автоматического выключателя полученные значения всегда округляются в большую сторону.

Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей. При покупке важно убедиться в наличии всей требуемой сопроводительной документации.

загрузок документации и программного обеспечения | Schneider Electric USA

Категория документа

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

80 745

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

152 380

цитата

Спецификации

Технические данные и характеристики нашей продукции.

146 081

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 307

action_duplicate

Пресс-релиз

33

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

2 541

action_print_preview

Решения

1 235

Energy_efficiency

Устойчивое развитие

236 682

action_settings1

Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

250 503

earth_arrow

Обучение, мероприятия и вебинары

180

media_video

Видео

334

open_book

Белая книга

804

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

80 745

страница

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

152 380

цитата

Спецификации

Технические данные и характеристики нашей продукции.

146 081

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 307

action_duplicate

Пресс-релиз

33

Посмотреть еще

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

80 745

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

152 380

цитата

Спецификации

Технические данные и характеристики нашей продукции.

146 081

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 307

action_duplicate

Пресс-релиз

33

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

2 541

action_print_preview

Решения

1 235

Energy_efficiency

Устойчивое развитие

236 682

action_settings1

Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

250 503

земля_стрелка

Обучение, мероприятия и вебинары

180

media_video

Видео

334

open_book

Белая книга

804

Показать меньше

Как подключить и установить трехфазный счетчик электроэнергии? NEC и IEC

Установка трехфазного счетчика электроэнергии | 3-Φ, 4-проводной электросчетчик 400 В и 120 В/208 В/240 В/277 В/347/480 и 600 В переменного тока Электропитание и обслуживание

(от источника питания к главному распределительному щиту (MDB) и центрам нагрузки в соответствии с NEC и IEC)

счетчик на 400 В переменного тока для 3-Φ и 1-Φ питания 230 В (Великобритания, ЕС на основе IEC) и установка однофазных и трехфазных 120 В, 208 В, 240 В, 277 В и 480 В (США на основе NEC) правил для существующих или установка нового электроснабжения.

Для общих и четких иллюстраций мы использовали КРАСНЫЙ, желтый и синий цвета для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

• Связанный пост: Как подключить однофазный счетчик электроэнергии? 120 В/240 В и 230 В переменного тока – NEC и IEC

Щелкните по изображению, чтобы увеличить0002 Предупреждение : В этих примерах показаны наиболее часто используемые схемы и общая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других странах, следующих за IEC (Международной электротехнической комиссией). То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания.

Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), поскольку винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.

Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Подключение трехфазного счетчика для 400 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC трехфазное питание 400 В переменного тока обеспечивается четырьмя системы проводов (три фазы (линии) и нейтраль) от трехфазного трансформатора 400/230В до распределительного щита и далее до главного распределительного щита в жилых домах.

Хорошо, что вы можете получить однофазное питание 230 В от точек нагрузки трехфазного счетчика. Все, что вам нужно, это только однофазный провод и нейтраль. Если вам нужно трехфазное напряжение 400 В, все три линии и нейтраль (дополнительно) необходимы для работы трехфазных цепей, таких как 3-Φ, асинхронные двигатели и т. д.

Правительство Великобритании требует, чтобы умные и цифровые электросчетчики вместо аналоговых электромеханических счетчиков электроэнергии.

Полезно знать: Электросчетчик также известен как счетчик энергии, счетчик кВтч или счетчик киловатт-часов, который используется для считывания и регистрации использованной энергии и потребляемой мощности в киловатт-часах.

Нажмите на изображение, чтобы увеличить его

Установка трехфазного счетчика электроэнергии (3 фазы, 4 провода, счетчик электроэнергии 400 В переменного тока)

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание. .
2. Начиная с левой стороны для ГЛАВНОГО, подключите первый входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему на счетчике (Главный).
3. Подключите второй входящий фазный провод в 3-й разъем
4. Подключите третий входящий фазный провод в 5-й разъем.
5. Подсоедините входящий нейтральный (N) провод к 7-му разъему счетчика.
6. Со стороны нагрузки подключите исходящую нейтраль в 8-м слоте.
7. Теперь подключите оставшиеся отходящие трехфазные провода во 2-м, 4-м и 6-м слотах соответственно и подключите их к распределительному щиту, как показано на рис.

Ниже приведена базовая схема подключения для установки трехфазного ,  4- Провода, звезда-400 В ) Счетчик кВтч ( Цифровой или аналоговый счетчик энергии ) от источника питания 400 В переменного тока к главному распределительному щиту в доме.

Нажмите на изображение для увеличения

Счетчик рекомендуется устанавливать вертикально по центральной линии. После установки винтов и т. д. обязательно закройте защитные окна. Вы можете включить главный выключатель питания после успешной изоляции коробки трехфазного счетчика, чтобы проверить, работает ли все как положено.

Вот еще один реально работающий 3-х фазный счетчик электроэнергии, установленный на главном столбе рядом с потребителями.

Нажмите Изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

• R _в , Y _в и B _{в в в в в в в в в в в в в . трансформатор трехфазный ( R ed, Y желтый, B синий)}
• R _ВЫХОД , Y _ВЫХОД и B _ВЫХОД = исходящие три фазы или ток (линии) в качестве нагрузки на главный распределительный щит дома.
• N _IN = Входная нейтраль от трансформатора.
• N _UOT = исходящая нейтраль к распределительному щиту.

Требование к установке трехфазного счетчика на 400 В

• Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
• Для всех фаз необходимо использовать одножильные кабели с ПВХ и двойной изоляцией.
• Используйте соответствующую маркировку для всех фазных кабелей, таких как «L1», «L2», «L3» и «N» соответственно.
• Для электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер необходимо предусмотреть свободное пространство шириной 900 мм.
• Используйте минимум 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком или в зависимости от допустимой нагрузки.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвосты счетчика должны быть как можно короче, или, по крайней мере, длина концов счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании соответствующих руководств и норм.

Хоккейная клюшка 38 мм (каркасная трубка) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

• Шкаф счетчика с уровня земли: 600 мм мин. и 1100 мм макс.
• Наконечники счетчика: 25 мм
• Расстояние от передней части шкафа: Мин. 1000 мм
• Хоккейная клюшка (формованная трубка): 38 мм (мин. высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.
• Отверстие для доступа к кабелю: 20/30 мм

Общая проводка трехфазного счетчика (цветовая маркировка IEC) от источника электропитания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на изображение, чтобы увеличить

Трехфазная распределительная проводка в соответствии с цветовым кодом IEC



Трехфазная проводка счетчика для различных уровней напряжения – США – NEC

В Северной Америке ситуация совершенно другая, чем в Великобритания, ЕС и остальной мир. Например, уровни однофазного и трехфазного напряжения в США — NEC отличаются от стран, следующих за IEC, например, уровень обычных однофазных напряжений составляет 120 В, 240 В. Кроме того, однофазные и трехфазные уровни напряжения 120 В, 208 В, 240 В, 277 В и 480 В доступны от трансформатора 7200 В, установленного на опоре.

Уровень трехфазного напряжения в США следующий:

• 240 В, три фазы, 4 провода (треугольник высокого напряжения) между тремя горячими (линейными) проводами и землей.
• 208 В, три фазы, 4 провода — между тремя горячими (линейными) проводами и землей.
• 480 В, три фазы, 4–5 проводов — между тремя горячими (линейными) проводами + нейтралью и землей.
• 600 В, три фазы, 4 провода — между тремя горячими (линейными) проводами + заземление.

В следующих разделах мы покажем, как подключить электросчетчик на 240 В, трехфазный, 208 В, трехфазный, 480 В, трехфазный и 600 В, трехфазный, в соответствии с NEC.

Нажмите на изображение, чтобы увеличить



Как подключить электросчетчик 120 В и 208 В – (звезда) 1-Φ и 3-Φ?

Давайте посмотрим, как подключить 3-фазный, 4-проводный, 120 В и 208 В счетчик энергии переменного тока.

1. Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧЕГО» провода к верхним клеммам (черного, красного и синего цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (со стороны нагрузки) от нижних наконечников к центру нагрузки или главному выключателю распределительной коробки (черного, красного и синего цветов).
4. Вы можете подключить нейтраль к левому центральному наконечнику, обозначенному (G и N), если это необходимо в соответствии с конструкцией. Просто подключите линии нагрузки (горячие провода) и нейтральные провода к блоку главного выключателя.
5. Подсоедините заземляющий провод к маленькому наконечнику (расположенному слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
6. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120 В (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется использовать медный провод
7. #4 AWG (American Wire Gauge).
8. Теперь аккуратно установите и закрепите счетчик в коробке счетчика (т.е. 7 штырей счетчика на 7 зажимов в корпусе коробки счетчика).

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 208 В – три фазы, 4 провода (3 провода на вход + заземление)

Однофазный:

• 208 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 120 В – однофазный, 3-проводный (2 провода под напряжением + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, доступно только 208 В. Если есть нейтральные провода, то и 120 В, и 208 В доступны для панели управления, т. е.

• Нейтраль Доступно: Доступны как 208В, так и 120В
• Нейтраль Недоступно: Доступно только 208 В

Нажмите на изображение, чтобы увеличить его



Меры предосторожности: Если линии неправильно подключены к шкафу счетчика или штыри счетчика не плотно закреплены в наконечниках, он не будет считывать показания кВтч, и вы не сможете возможность расчета счетов за электроэнергию на основе потребления энергии. Кроме того, неправильное подключение счетчика может привести к срабатыванию выключателя или может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить 120 В, 208 В и 240 В (высокая ветвь треугольника) для 3-Φ и 1-Φ Электросчетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 4-проводной или 3-проводной счетчик электроэнергии 120 В, 208 В и 240 В переменного тока.

1. Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧЕГО» провода к верхним клеммам (синего, черного и оранжевого цветов). Имейте в виду, что 3-я строка (как Линия 3 ) справа оранжевого цвета — силовая ветвь (дикая ветвь) или верхняя ветвь-треугольник и должна быть подключена к клеммам справа от нейтрального контакта.
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (синий, черный и оранжевый).
4. Вы можете подключить нейтраль к левому центральному контакту, помеченному как (G и N), так как нейтраль доступна в верхнем соединении треугольником для однофазного напряжения 208 В.
5. Теперь подключите линии нагрузки (горячие провода) и нейтральные провода к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120 В (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется использовать медный провод
8. #4 AWG (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 240 В — трехфазный, 4-проводный (3 провода под напряжением (включая верхний ответвление треугольником) + заземление)

Однофазный:

• 208 В – Однофазный, 3-проводный (1 провод на горячую линию (должен быть треугольником высокого плеча) + нейтраль + провод заземления)
• 240 В — однофазный, 3-проводной (2 провода «горячего» + заземление)
• 120 В – однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 208 В недоступно. Если есть нейтральные провода, то 120 В, 208 В и 240 В доступны для панели управления, т.е.

Нейтральный Недоступно: Доступно только 120 В и 240 В

Нажмите на изображение, чтобы увеличить



Как подключить 277 В и 480 В – (звезда) 1-фазный и 3-фазный счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 5- или 4-проводный счетчик энергии 277 В и 480 В.

1. Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧИХ» проводов к верхним клеммам (коричневого, оранжевого и желтого цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (коричневый, оранжевый и желтый).
4. Вы можете подключить нейтраль к левой центральной клемме, обозначенной как (G & N).
5. Теперь подключите линии нагрузки (горячие провода) и нейтральный провод серого цвета к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120 В (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется использовать медный провод
8. #4 AWG (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 480 В – трехфазный, 4-5 проводов (3 провода под напряжением + нейтраль (при необходимости) + заземление)

Однофазный:

• 480 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 277 В — однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 277 В недоступно. Если есть нейтральные провода, то 277 В и 480 В доступны для панели, т.е.

• Нейтраль Доступно: Однофазное напряжение 277 В также доступно
• Нейтраль Недоступно: Доступно только 480 В (1-P и 3-P)

Нажмите на изображение, чтобы увеличить

Как подключить 600 В / 347 В — (звезда) и 480 В — трехфазный счетчик?

На следующем рисунке показано подключение двух конфигураций следующим образом.

Измерение треугольником 480 В (левая сторона)

Это только трехфазная проводка счетчика, т.е. нейтраль и однофазная система не включены. В шкафу счетчика есть 5 зажимов без нейтрали, но заземление все еще подключено в соответствии с NEC.

347 В / 600 В – Измерение звездой (правая сторона)

Схема подключения этого счетчика такая же, как для 277 В и 480 В (1-P и 3-P). Имеется 7 зажимов, т.е. нейтраль включена для однофазного питания 347 В.

• Трехфазный: 600 В, 3-фазный, через три горячие линии + провод заземления.
• Однофазный: 347 В, 1-фазный с одним горячим проводом + нейтраль + заземление.

Нажмите на изображение, чтобы увеличить

Сечения кабелей и проводов для горячих, нейтральных и заземляющих проводов — NEC

• Используйте надлежащее сечение проводов в зависимости от цепей нагрузки.
• Используйте № 8AWG (медь) или № 6 AWG (алюминий) для цепей 240 В. Для 100 Ампер можно
• Используйте № 4 AWG для меди и № 2 AWG алюминия для служебных линий (как горячих, так и нейтральных) в случае 100 ампер.
• Для 100 ампер можно использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122).
• Для заземляющего провода к заземляющему стержню необходимо использовать провод сечением не менее 4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

Размер выключателя	Типовые сечения проводов для измерительной и панельной коробки
	Ⓛ		Ⓝ		Ⓖ
	Линейный проводник		Нейтральный проводник*		Провод заземления
	Алюминий	Медь	Алюминий	Медь	Алюминий	Медь
100 А	#2	#4	#4	#4	#6	#4
200 А	4/0	2/0	2/0	1/0	#2	#4

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке трехфазного счетчика

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или надежно закреплена на твердой поверхности на нужном уровне.
• Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
• Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точной номинальной силы тока оборудования, а также емкости распределительной коробки и центров нагрузки.
• Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе со счетчиком.

Измерительная коробка от уровня земли: 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика: Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение с газовыми и другими счетчиками: Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы: Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод: В соответствии с NEC

Диаметр провода заземления относительно заземляющего стержня: #4 AWG (медь)

NEC – США

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество лампочек на одном выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
