Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах.

Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

• Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
• При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
• Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
• При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

1. Перед монтажом всегда отключайте питание сети в электрическом щите.
2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т.
   д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

• После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
• Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
• Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

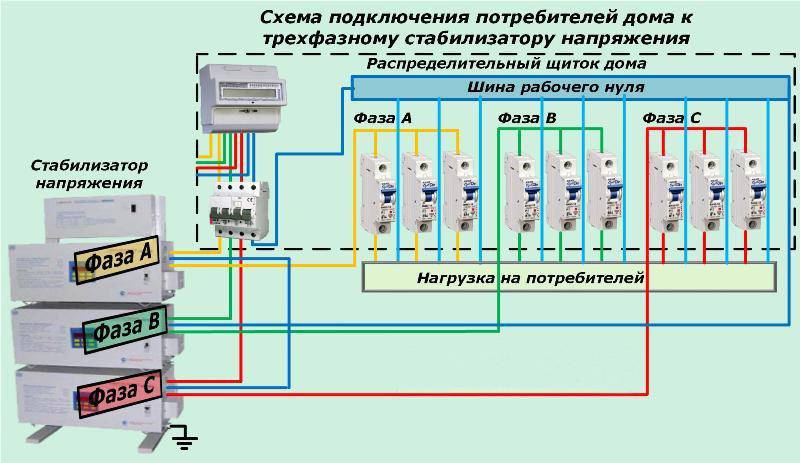

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

SUNTEK — Подключение стабилизатора напряжения

При перепадах напряжения в сети стабилизатор просто незаменим. Он выравнивает сетевое напряжение до стандартных значений (220В), устраняет помехи и позволяет снабжать приборы «качественной» электроэнергией. Но чтобы стабилизатор мог полноценно выполнять возложенную на него задачу, его необходимо правильно установить.

Стабилизаторы малой мощности до 2000ВА
Стабилизаторы напряжения небольшого номинала рассчитаны на обслуживание одного или нескольких приборов (потребителей). Например, стабилизатор на котел, стабилизатор на холодильник, стабилизатор на телевизор и пр. Как правило, такие модели стабилизаторов мобильны и не нуждаются в установке. Они размещаются рядом с прибором и подключаются по типу вилка/розетка. С этим не может возникнуть проблем. Достаточно вставить вилку стабилизатора в любую розетку в доме, а потребителей подключить к розетке (розеткам) на корпусе стабилизатора.

Мощные стабилизаторы напряжения от 3000ВА
Установка мощных стабилизаторов, предназначенных для защиты электросетей всего дома или объекта, несколько сложнее. Они подключаются к вводному силовому кабелю при помощи клеммных разъемов. Такой монтаж вполне можно провести самостоятельно, для этого не требуется особого допуска или разрешительных документов, но здесь не обойтись без профессионального инструмента и хотя бы начальных знаний в области электромонтажа. Если вы не уверенны в своих силах, то лучше сразу обратиться за помощью к квалифицированному электрику.

Выбор места для установки
Стабилизатор, предназначенный выравнивать напряжение во всем доме, подключается к вводному кабелю, поэтому вполне логично расположить его неподалеку от электрощита. Но место, где планируется установить прибор, должно соответствовать некоторым требованиям.
Во-первых, температурный режим. Многие стабилизаторы, представленные на рынке, достаточно чувствительны к отрицательным температурам, что несколько ограничивает варианты установки. Они не способны работать в зимний период в неотапливаемых помещениях. Релейные стабилизаторы напряжения SUNTEK имеют нижний порог -30С, то есть их можно свободно размещать в гараже или в подсобных помещениях без отопления, но не открытом воздухе. Атмосферные осадки, высокая влажность или долгое нахождение под прямыми солнечными лучами может вывести стабилизатор из строя.
Во-вторых, вентиляция. При работе стабилизатор выделяет тепло, которое отводится наружу через отверстия на корпусе. В стабилизаторе может быть установлен вентилятор для принудительного оттока перегретого воздуха либо вентиляция идет естественным путем (в стабилизаторах напряжения SUNTEK принудительная вентиляция предусмотрена в моделях номиналом свыше 8500ВА). И в том, и в другом случае для обеспечения нормальной циркуляции воздуха, прибор не следует размещать вплотную к каким-либо поверхностям, монтировать в узких нишах, накрывать или другим образом заслонять вентиляционные отверстия.
В-третьих, прочность крепления. Стабилизаторы напряжения SUNTEK имею универсальный корпус, то есть могут размещаться горизонтально на полу, на стеллаже, полке или вертикально крепиться к стене. Стабилизатор весит несколько килограмм, например SUNTEK 11000ВА — 17 кг. Поэтому при установке необходимо обязательно проконтролировать прочность основания, на которое планируется поместить прибор, или надежность настенного крепления.
При выборе места для установки также следует учитывать, что работа как релейных, так и электромеханических стабилизаторов напряжения сопровождается некоторым шумом — перещелкивания реле, движение щетки по обмоткам катушки, звук работающего вентилятора. Такие типы стабилизаторов не рекомендуется устанавливать рядом со спальней, в гостиной.

Порядок установки стабилизатора
Мощные стационарные стабилизаторы подключаются на вводе в помещение после электросчетчика и вводного автомата. Подключение после счетчика обусловлено действующими нормами и правилами. Ведь необходимо учесть всю потребляемую энергию, в том числе и ту, которую расходует сам стабилизатор. Вводной автомат — является защитным устройством, позволяющим обезопасить электропроводку от перегрузки и токов короткого замыкания, предотвратить поломку электрооборудования. В дополнение к вводному автомату рекомендуем установить вспомогательную защиту в виде УЗОНа (Устройства защиты от отгорания нуля и перенапряжений). Данное устройство мгновенно отреагирует на отгорание нуля в сети и не даст скачкам напряжения на фазном проводе (до 285В) вывести из строя бытовые электроприборы и защитит сам стабилизатор.
Тогда порядок установки будет следующий: после счетчика, в разрыв фазного провода устанавливается автоматический выключатель, затем идет УЗОН, следом стабилизатор напряжения.

Подключение стабилизатора
Стабилизаторы напряжения для подключения к вводному кабелю оснащены так называемым клеммником или клеммной колодкой с 3-ми (упрощенная схема), 5-ю клеммами. В стабилизаторах напряжения SUNTEK пять клемм: фаза и ноль (вход), заземление, ноль и фаза (выход). При подключении фазный и нулевой провода сети подводятся к входным клеммам стабилизатора, а провода нагрузки, соответственно, к клеммам на выход. Отдельным проводом соединяется разъем заземления с шиной РЕ, расположенной в распределительном щитке.
Ещё один важный момент – провода. Необходимо правильно подобрать сечение и рабочее напряжение проводов, с помощью которых производится подключение стабилизатора. Слишком толстые провода — это неоправданные расходы, а слишком тонкие — риск возникновения аварийной ситуации. Они могут не справиться с нагрузкой, что приведет к возгоранию проводки или к короткому замыканию. Требуемое сечение кабеля можно легко определить по специальным таблицам, находящимся в свободном доступе.
Но будьте внимательны, в сети с пониженным напряжением ток на вводе может значительно возрастать. Это надо обязательно учитывать при установке стабилизатора и брать входные провода с большим сечением, чем выходные.
Кабель, конечно, лучше выбирать с медными жилами. Медь хорошо проводит ток, выдерживает большие нагрузки, и хотя медные кабели стоят дороже алюминиевых, но они более надежные, гибкие и удобные в работе.

Разумеется, не стоит игнорировать и общие правила монтажа электроприборов.
— До начала работ необходимо отключить питание сети в электрическом щите.
— Нужно с вниманием отнестись к Паспорту прибора, изучить информацию, следовать рекомендациям. Это позволит не допустить ошибки и не нарушить правила предоставления гарантии на прибор.
— Монтаж выполняется согласно схеме установки, рекомендуемой производителем прибора.
— Перед включением прибора необходимо проконтролировать надежность и правильность всех соединений.
— Не допускается подключать к прибору нагрузку, превышающую его мощность. Рекомендуется иметь в запасе резерв по мощности 20-30%.
— В зимний период не следует подключать электроприбор сразу после транспортировки к месту монтажа. Внутри корпуса образуется конденсат и потребуется некоторое время (2-3 часа), чтобы прибор полностью просох.

Особенности подключения однофазных стабилизаторов в трехфазную сеть
Если у вас к дому (объекту) подходит трехфазная сеть, при этом отсутствует трехфазная нагрузка, то предпочтительнее устанавливать три однофазных стабилизатора, а не один трехфазный. Комплект однофазных стабилизаторов стоит дешевле, их легче обслуживать, и при исчезновении напряжения на одной из фаз, остальные будут работать.
При установке однофазных стабилизаторов напряжения в трехфазную сеть 380В необходимо учитывать некоторые особенности. На каждую фазу подключается по одному стабилизатору. Номиналы стабилизаторов выбираются согласно нагрузке. Нагрузку рекомендуется распределять равномерно, то есть суммарная мощность приборов, подключенных к каждому стабилизатору, должна быть примерно одинаковой.



О подключении трехфазного стабилизатора напряжения можно прочитать здесь.

Подключение стабилизатора напряжения — принцип и схемы установки

В целом, установка стабилизатора напряжения не требует никаких особых усилий. Если он относится к розеточной группе, то есть к более упрощенному классу, то достаточно подключить к стабилизатору основную входную сеть, а после включить розетки защищаемых приборов. Следует только четко выполнить правила подключения.

Этапы подключения стабилизатора напряжения

1. Выбор места для установки стабилизатора.

Устройство должно обладать достаточным объемом пространства для притока свежего воздуха для его охлаждения. Если для стабилизатора приготовлена специальная ниша или шкаф, то они должны быть обеспечены эффективной вентиляцией. К тому же между корпусом и стенками агрегата должен оставаться зазор не менее 10 см.

2. Монтаж в сеть сразу после электросчетчика.

В среднем, все модели стабилизирующих устройств даже при круглосуточной работе не потребляют более 30 кВт электроэнергии в месяц. Подключить сетевые проводы не сложно, т.к. прибор обладает соответствующими клеммами, к которым подсоединяется нуль либо фаза.

Важно знать! При подключении в сеть в обязательном порядке отключите напряжение!

3. Подсоединение нагрузки.

Для чего предусмотрены или розеточная группа в законченных модулях, или выходные клеммы. При этом важно соблюдать очередность подключения фазы и нуля, чтобы общая система нормально функционировала. Если после активации этого не произошло, то снова отключите электроэнергию и повторите всю процедуру подключения сначала, но уже меняя провода на клеммах местами.

Правила установки стабилизатора

• Не рекомендуется устанавливать стабилизирующее устройство в неотапливаемых помещениях с повышенной влажностью. Это приведет к окислению клемм и ослабеванию контактов.
• В опасной близости от устройства не располагайте легковоспламеняющиеся и химически активные вещества.
• Рекомендуется также заземлить корпус стабилизатора и ограничить доступ к нему детей.
• Используйте проводку, обладающую соответствующим сечением для выдерживания тока установленного номинала.

Схема подключения в линию энергоснабжения в 220В

Подобная схема отличается наибольшей простотой и чаще всего используется для защиты отдельных устройств или группы из нескольких потребителей. Большинство маломощных и среднемощных стабилизаторов напряжения обладает тремя контактами, посредством которых защитное устройство подключается в разрыв проводов основной сети. Для каждого провода присутствует собственная клемма, что очевидно на представленной схеме. Принцип работы стабилизирующего устройства в данном случае заключается в отслеживании изменений в основной сети, и при возникновении аварийной ситуации он прерывает питание.

Схема подключения в линию энергоснабжения в 380В

В случае использования трехфазных нагрузок подбирается соответствующий стабилизатор, который может представлять законченный блок или более удобную модель, как представленный на схеме модульный агрегат. Каждый из модулей является однофазным стабилизатором, объединенным в общую сеть посредством автоматикой управления. Нулевая шина в данном случае подключена неразрывно, а фазовые провода подсоединены по принципу подключения однофазного стабилизатора.

Преимущества:

• экономически целесообразнее приобретать один (пусть и модульный) трехфазный стабилизатор напряжения, чем несколько однофазных аналогов;
• дополнительное удобство в эксплуатации заключается в возможности отключения только одного или одной из групп потребителей, сохраняя работоспособность остальных.

Важно знать! При подключении однофазных потребителей к трехфазному стабилизатору напряжения, имеющему модульное исполнение, важно соблюдать равномерное распределение нагрузки. При допущении малейшего недочета может возникнуть опасный «перекос фаз», который может стать причиной короткого замыкания и выхода электрооборудования из строя.

Подключение стабилизатора напряжения — Схемы для однофазной и трехфазной сети.

Категория: Поддержка по стабилизаторам напряжения

Опубликовано 12.03.2015 15:07

Автор: Abramova Olesya

---

---

Установка стабилизатора напряжения может проводиться как силами Заказчика, так и специалистами компании поставщика, на гарантийные обязательства это не влияет. Поэтому, если вы уверены в своих силах, можете производить подключение купленного стабилизатора напряжения самостоятельно, это не так сложно, как может показаться на первый взгляд.

Существует несколько вариантов включения стабилизатора в электрическую схему, где стабилизированное напряжения будет поступать ко всем потребителям или отдельным группам. Если у вас уже готовая электропроводка, где отсутствует распределительный щит, в таком случае стабилизатор необходимо устанавливать на вводе после электрического счетчика. В случае, когда идет планирование электрической проводки или есть распределительный щит, есть возможность установки стабилизатора для определенных групп потребителей, что позволит значительно сэкономить, отбросив ненужное оборудование. Рассмотрим подробнее варианты подключения стабилизатора и несложные схемы:

Классическая схема, когда уже существует однофазная проводка, где необходимо поставить нормализатор. Для этого необходимо подобрать место для установки устройства, закрепить его на стене (можно установить на пол или полку). Подключение происходит путем разрыва фазы, концы которой подключаются к соответствующим клеммам устройства. Более детально процесс подключения отображен на рисунке 1.

Схема подключения однофазного стабилизатора (Рис. 1)

Когда возникает необходимость установить стабилизатор напряжения на отдельные группы потребителей, целесообразно применить схему, изображенную на рисунке 2, где часть потребителей получает напряжения напрямую от распределительно щита, а другая часть – через стабилизатор напряжения.При такой схеме появляется возможность существенно снизить мощность стабилизатора. Отбросив мощные потребители, появляется возможность купить стабилизатор со сниженной номинальной мощностью, благодаря чему произойдет существенная экономия. Но стоит помнить, что защита и стабилизированное напряжения будет распространяться только на те электроприборы, которые подключены к стабилизатору.

Схема подключения однофазного стабилизатора (Рис. 2)



3. Подключение трехфазного стабилизатора напряжения

Подсоединение трехфазных стабилизаторов напряжения практически ни чем не отличается от однофазного варианта, исключением станет лишь то, что в трехфазной сети будет четыре провода (3 — фазы, 1 — ноль). Желательно, чтобы мощность была равномерно распределена между фазами, это существенно снизит нагрузку на стабилизатор при перекосе фаз.

Схема подключения трехфазного стабилизатора (Рис. 3)

4. Общие рекомендации по подключению

• Место установки стабилизатора. Для правильной и безопасной работы необходимо выбрать место установки, соответствующее техническим требованиям. Старайтесь избегать установки в пыльных помещениях, а также в тех помещениях, где температура часто выше 40 °С. Помещение должно иметь достаточный объем, чтобы воздух успевал остывать.

  Запрещается устанавливать стабилизатор в закрытые ниши и полости, а также в электрические шкафы, где нет вентиляционных отверстий.

• Электрический счетчик. Все без исключения стабилизаторы напряжения устанавливаются исключительно после счетчика электроэнергии. Собственная мощность устройства не превышает 20 – 30 Ватт, что является эквивалентом одной энергосберегающий лампы.

• Клеммный соединитель. Подключение проводов к стабилизатору происходит путем клеммного соединителя, который является долговечным и надежным проводником. Тщательно производите зачистку концов провода и с усилием зажимайте контакт отверткой. Нелишним будет произвести лужение провода оловом, это сделает контакт надежнее и долговечнее, а также снизит потери.

• Перед установкой. Обязательно произведите отключение электрической энергии во избежание поражения электрическим током.

• После установки. Когда стабилизатор будет подключен, сначала включите автоматические выключатели на счетчике или в распределительном щите, а только после этого включите стабилизатор. Практически все современные стабилизаторы имеют 2 – 5 секундную задержку при включении.

Подключение стабилизатора напряжения пошаговая инструкция

В зависимости от того, какой стабилизатор напряжения вы выбрали, стоит рассмотреть несколько вариантов подключения. (Меню кликабельно)

Кроме того, важно определиться с местом расположения стабилизатора

Зачастую бывает так, что в квартире (доме, офисе) есть необходимость подключить только одно-два устройства под стабилизатор, а остальные в таком не нуждаются.

Это случается тогда, когда входящее напряжение в сети незначительно отличается от номинальных 220 вольт и его перепады незначительны (+/- 15 вольт).

В таких случаях, действительно нет необходимости подключать полностью весь дом и достаточно защитить плазменный телевизор, спутниковый тюнер или компьютер.

Для подключения по такой схеме необходимо, тем не менее, позаботиться о том, чтобы высокоточная техника (аудио, видеосистемы, ПК) были дополнительно подключены через сетевой фильтр. Это необходимо для того, чтобы эти источники не давали помехи друг на друга, а также , чтобы отфильтровать скачки напряжения от работы сварки во дворе, например.

Стоит отметить, что в случае подключения газового котла, необходимо также включить в схему ИБП – источник бесперебойного питания, который обеспечит корректную работу оборудования даже при отключении электричества.

Непосредственно к самому выпрямителю можно подключать мощные токоприемники, такие, как насос, холодильник, микроволновая печь, электродуховка, пылесос, пароварка, утюг. Эти потребители не требуют особой точности в стабилизации и мало зависят от перепадов напряжения.

Схема подключения всей квартиры через стабилизатор напряжения

Этот способ подключения стабилизатора напряжения наиболее приемлем для современных квартир и домов.

Выпрямитель в этом случае является самым первым прибором после электросчетчика и обеспечивает стабильным и ровным напряжением все токоприемники квартиры, дачи или дома.

При таком подключении наиболее правильным считается проведение отдельных линий под разные типы электроприборов. Каждая из линий должна оборудоваться своими пакетниками (освещение, насос, телевизор+аудиосистема, компьютер и т.д.)

Но очень редко на этапе строительства учитывается, какие электроустановки будут включаться в ту или иную розетку, поэтому возникают ситуации, когда с помощью удлинителя удобно подключить маломощную, но точную технику (телевизор, спутниковая антенна) в одну розетку с «грубой» (холодильник, стиральная машина, насос, утюг).

При этом «грубая» техника при включении будет создавать помехи, которую стабилизатор, расположенный на входе в дом, отфильтровать не в состоянии. Поэтому старайтесь избегать такого соседства и подключать такие электроприборы как можно дальше друг от друга.

Если же это невозможно, то перед «точной» техникой должен обязательно стоять сетевой фильтр.

Три фазы

Нередко в помещение заходит не одна, а три фазы. В этом случае нужно подключать один трехфазный стабилизатор напряжения или три однофазных.

Первый из них используется только в том случае, если будут применяться электроприборы, рассчитанные на 380 вольт, например мощные электродвигатели, но такие устройства в быту обычно не используются.

Подключение стабилизаторов к трем фазам

Если же в дом поступает три фазы (380 вольт), то лучше использовать схему из трех стабилизаторов, которая обеспечит качественным, ровным 220 В электричеством всю элетрику в доме.

Более того, даже в промышленных масштабах рекомендуется использовать схему из трех однофазных, т. к. в случае выхода из строя или попросту отключения одного из них, в сети остается 220 вольт, что невозможно при использовании трехфазного – тот попросту отключает электричество полностью.

Поэтому, если в сети преобладают потребители по 220 вольт, а не по 380 – следует использовать схему из трех стабилизаторов.

Схема подключения показана на рисунке.

Трехфазный вход имеет четыре провода – один из которых – ноль, является общим для всех трех стабилизаторов в системе, а каждая отдельная фаза пропускается через отдельный выпрямитель.

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него



Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Как установить стабилизатор напряжения: монтаж, подключение

Время прочтения: 5 мин

Дата публикации: 12-08-2020

Пошаговая инструкция к установке и подключению однофазного стабилизатора напряжения любого типа.

Бытовая техника внезапно «выходит из строя» в самый неподходящий момент.

Лампочки в осветительных приборах постоянно перегорают.

Еда в микроволновке разогревается слишком медленно.

Электрообогреватель потребляет более двух киловатт в час, а тепла почти не производит.

Из-за секундного скачка напряжения в сети исчез не сохраненный документ из памяти компьютера.

С подобными проблемами сталкивается каждый первый наш покупатель.

Все больше и больше соотечественников начинают отдавать себе отчет в том, что, включая свой новый холодильник, котел или телевизор просто в розетку, они подвергают их реальной опасности. Как повышенное, так и пониженное сетевое напряжение, импульсные помехи, резкие перепады и другие «форс-мажорные» обстоятельства могут нанести ощутимый удар по Вашему семейному бюджету, повредив дорогостоящую систему «домашнего кинотеатра», сплит-систему, компьютер и много других электропотребителей.

Сложите стоимость ремонта или частичной замены (по причине невозможности ремонта) всех приборов в Вашем доме, квартире или в офисе, которые бывают включены в сеть одновременно. Полученная цифра — это и есть реальная стоимость всего одного скачка напряжения, к примеру, до 300 вольт (подобное явление запросто может быть спровоцировано «обрывом нуля»). А если такое произошло в подвале многоэтажного дома или офисного центра? Конечно же, вся запитанная техника «страдает оптом», и, как правило, ни одна организация в итоге ни за что не отвечает и ничего никому не компенсирует. Пока так. Пока мы только на пути к порядку.

Так, может быть, стоит принят превентивные меры и купить для защиты электроприборов стабилизатор сетевого напряжения? Он не только вовремя отсечет опасный для техники ток, как, например, способно сделать реле контроля напряжения, но и нормализирует его предельно близко до 220 В, сделав безопасным и достаточным для запуска даже мощных электродвигателей.

Покупка стабилизатора обойдется значительно дешевле, чем возможные последствия его отсутствия. Не говоря уже о комфорте для Вас в экономичном использовании мощных электродвигателей, обогревателей, СВЧ-печей, да и просто осветительных приборов. К тому же любой стабилизатор существенно продлит срок службы электроприборов, а это тоже немаловажно.

Если Вы до сих пор читаете эту статью, значит проблемы с напряжением есть и их необходимо решать.

Наши профессиональные консультанты совершенно бесплатно помогут подобрать стабилизатор по мощности, принципу действия, диапазону стабилизации и типу монтажа. Конечно же, при выборе можно и нужно учитывать индивидуальные экономические возможности каждого покупателя. Поверьте — защитить всю квартиру можно и за 350 грн (реле контроля напряжения ADECS ADC-0110-32 ), хотя стоимость девятикиловаттного стабилизатора напряжения будет уже от 4450 грн (ЭЛЕКС ГИБРИД 9-1/40 ) и выше.

Отдельная история — монтаж и подключение, но с этим все — также на много проще, чем может показаться.

Если нужен стабилизатор только для газового отопительного котла (LVT АСН-300Н, LVT АСН-350С, LogicPower LPH-500RV PLASTIC, ЭЛИМ Украина СНАП-500), стоимость которого будет равна нескольким сотням гривен, то его монтаж и подключение предельно просты: включаете вилку стабилизатора в сеть, а в розетку, расположенную на задней панели стабилизатора вставляете вилку самого потребителя (котла). Настенный стабилизатор при этом легко размещаете на горизонтальной поверхности, а корпус «полочного типа» — на горизонтальной (хотя это уже не столь принципиально). Та же история со всеми стабилизаторами мощностью до двух киловатт. Покупаете — включаете — получаете защиту!

Совсем другое дело в случае, если в Вашей квартире, доме или офисе есть много ценной и важной для Вас техники, а не один только холодильник, котел или стиральная машина. К тому же заметим: для стиральной машины понадобится стабилизатор мощностью не менее три киловатта. Его стоимость будет всего на 30-40% ниже стоимости простейшего семи или девятикиловаттного стабилизатора, который будет способен обслуживать все Ваши приборы! Иногда, и это разумно, выбор делается именно в пользу стабилизатора «общего для всех».

Нормализатор считается обычным бытовым прибором, установленным на абонентскую линию, поэтому устанавливать его следует ТОЛЬКО ПОСЛЕ СЧЕТЧИКА. Если у Вас возник вопрос — сколько сам стабилизатор потребляет электроэнергии, то сразу отвечаем: в среднем, от 20 до 100 ватт в час (100 ватт «кушает» только самый мощный (20 кВа), полупромышленный нормализатор). Согласитесь — это совсем не значительная плата за Ваши комфорт и спокойствие?

Монтаж и подключение стабилизатора напряжения может выполнить любой электрик и даже не профессионал, НО ОБЯЗАТЕЛЬНО С СОБЛЮДЕНИЕМ НОРМ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. Для этого совершенно не понадобятся специальные разрешительные документы, согласование в различных инстанциях и что либо подобное. Нужны будут только: крепеж и перфоратор с буром нужного диаметра (если речь идет о настенном корпусе), отвертка и отрезок кабеля нужной длины и сечения, индикатор фазы, немного терпения, если понадобятся — наши рекомендации «Online». Если монтаж предполагается на территории Днепра или Киева, то наши специалисты могут воспроизвести его лично. Стоимость такой услуги, сравнительно, не высока.

Но, если Вы взялись за монтаж лично, то отдельно остановимся на выборе сечения кабеля. Следует обязательно помнить о том, что сила тока при заниженном сетевом напряжении на входе нормализатора на много выше. Именно данный факт является главным аргументом в пользу выбора кабеля б(о)льшего сечения. Если напряжение «на входе» прибора низкое, то сила тока, соответственно, будет больше, а значит — кабель выбирайте «с запасом».

Если берете медный электрокабель, то на каждые 2 кВт мощности «закладывайте» 1 кв.мм сечения.

Если будете использовать кабель алюминиевый, то берите минимум 1 кв.мм сечения на киловатт.

Например, при подключении модели ЭЛЕКС АМПЕР 12-1/40 v2.0 медный электрокабель следует брать сечением 6 кв.мм.

Подключение стабилизатора напряжения напольного (полочного/переносного) типа.

Итак, Ваш выбор пал на более простой, по типу монтажа, нормализатор. Перфоратор, бур и крепежи отложите в сторону!

Самое сложное — правильно коммутировать на клеммных колодках стабилизатора провода «ноля» и «фазы».

Вам понадобится чуть больше времени на то, чтобы подключить трехфазный стабилизатор, но сама процедура представляет собой запуск трех однофазных экземпляров. Вообще, в большинстве случаев, мы предлагаем покупателям приобретать именно три отдельных однофазных нормализаторов вместо одного «трехфазника» — это и удобнее, и проще, и дешевле.

Итак, подключать однофазный стаб следует так…

Перед тем, как приступить к работе, необходимо обесточить весь дом (квартиру или офис) — отключите вводный автомат.

Индикатор напряжения поможет Вам удостовериться в том, что в сети помещения ток отсутствует.

Очень просим Вас постоянно помнить о собственной безопасности!

Теперь обращаем свое внимание к стабилизатору. Откручиваем винты на клеммнике для того, чтобы его открыть, выдвигаем клеммную колодку и тем самым — получаем свободный доступ к монтажным винтам. Пропускаем кабель сквозь резиновые манжеты клеммной колодки, после чего прочно закрепляем его винтом. Точно так же поступаем с двумя остальными отрезками провода. Делаем это в такой последовательности: сначала — входной фазный кабель, исходящий от электросчетчика, затем — входной провод «ноля» (идет от того же счетчика), и самый последний — стабилизированный фазный кабель на выходе нормализатора.

На данном этапе самым важным является плотность зажатия винтов. Пожалуйста, затяните поплотнее их еще раз, примерно, через неделю использования стабилизатора. Слабо затянутые контакты на клеммнике могут повлечь за собой нагрев прибора изнутри, а в некоторых случаях даже приводят к локальному возгоранию! Одного раза «профилактической» проверки и «подтяжки» в год будет вполне достаточно.

Итак, Вы подсоединили все провода. Теперь задвиньте клеммник на его исконное место и закрепите его винтами.

Приведите автомат режима стабилизации (сеть) в состояние «выключить». Также выключите автомат транзитного режима («обход»). Только после этого можно включить вводной автомат — вернуть сетевое напряжение для всего помещения.

Затем автомат режима стабилизации (сеть) переведите в положение «включить». Немного подождите — дайте своему нормализатору немного времени для тестирования входного напряжения, скоро он выдаст нужное напряжение на выходе и включится в беспрерывный режим работы.

Благодаря встроенному вольтметру Вы сможете увидеть цифру выходного напряжения.

На этом подключение переносного (напольного или полочного) нормализатора, в принципе, завершена, если не принимать во внимание подключение проводов от электросчетчика, установку защитных коробов и т.п.

2. Монтаж стабилизатора напряжения в корпусе настенного типа

Настенный стабилизатор потребует к себе немного больше Вашего времени, а также, помимо отвертки и определенного отрезка кабеля, еще и перфоратор («ударная» дрель), крепежные материалы, подходящие для монтажа именно на той поверхности, где планируется расположить нормализатор. Некоторые производители комплектуют свои стабилизаторы монтажными планками, но, если у Вас ее нет, то это совсем не проблема.

Для начала — определяем место на стене, где планируем повесить прибор. Оно должно быть обозначено там, где будет ограничен доступ для детей, домашних животных. Заметим, что само помещение должно быть отапливаемым зимой и хорошо проветриваемым летом, с минимальным процентом влажности воздуха, ведь преимущественное большинство стабилизаторов выполнены в стандарте безопасности «ІР20».

Поставьте метки на стене. Проследите за точностью, используйте «уровень», чтобы стабилизатор был прикреплен ровно. Это не столько принципиально в его работе, как важно с эстетической точки зрения.

Для крепления к бетонной стене — используйте обычные дюбели диаметром не менее 8мм, если же стена кирпичная — приобретите дюбели того же диаметра, но обязательно удлиненные (не менее 100мм). Если стена выполнена из гипсокартона или другого подобного материала — используйте дюбели «молли», самые мощные, которые сможете найти.

После того, как вы навесили свой нормализатор на крепежи, можно приступать, собственно, к подключению.

Процедура будет абсолютно аналогична подключению стабилизатора напольного типа, отличи заключается только в расположении клеммника на корпусе.

Для облегчения работы мы рекомендуем использовать нейлоновые стяжки — они помогут быстро упорядочить электрокабели, и монтажный комплекс будет выглядеть аккуратно.

Акцентируем Ваше внимание на том, что: стабилизаторы напряжения не предназначены для установки в закрытые ниши, тесные шкафы и кладовки, в которых хранятся легко воспламеняющиеся материалы и горючие жидкости. Обязательно предоставьте своему нормализатору возможность «дышать» — охлаждать и вентилировать себя. В слишком жарком помещении он будет перегреваться и не успевать себя охлаждать, с неотапливаемом помещении, при отрицательной температуре окружающей среды, возникает вероятность возникновения конденсата, который может вызвать возникновение внутри самого прибора плесени или коррозии. В пыльной комнате стабилизатор быстро засорится изнутри и потребует профилактического обслуживания. Все эти факторы не сразу выведут из строя Ваше новое приобретение, но, поверьте, они могут существенно сократить срок его эксплуатации. Особенно «капризными» являются представители электронного типа. Из механических стабилизаторов более выносливыми принято считать «релейники».

Вот и все! Теперь Вы можете пребывать в уверенности, что все Ваши приборы надежно защищены, ведь любой стабилизатор напряжения гарантированно выдает на выходе 220+/-(свой процент точности, а это может быть от 10% до 1%).

Если стабилизация Вам, по какой то причине, временно не нужна, то Вы запросто можете перевести нормализатор в режим «bypass » (транзит или обход). Это достаточно актуально при временной подачи слишком большой нагрузки на стаб (большей, чем его максимально допустимая мощность), при использовании сварочного аппарата не инверторного типа, во время проведения ремонта самого нормализатора или, например, тогда, гогда Вы на зимний период покидаете дачу, и в работе стабилизатора нет никакого смысла.

Позвоните нам по любому из указанных на сайте телефонному номеру, закажите обратный звонок или просто создайте заказ той или иной модели — наши специалисты, в любом случае, с Вами свяжутся и расскажут все, что за долгие годы работы нашей компании узнали о стабилизаторах напряжения.



Подключение стабилизатора напряжения, схема подключения

Автор Светозар Тюменский На чтение 2 мин. Просмотров 1.2k. Опубликовано 10 марта Обновлено 19 ноября

Для защиты однофазных сетей применяются однофазные стабилизаторы напряжения, это очевидно. Для трехфазных сетей возможно применение как одного трехфазного, так и трех однофазных стабилизаторов.

Второй вариант более предпочтителен, так как позволит сэкономить при покупке прибора: стабилизаторы, рассчитанные на ~380 Вольт стоят значительно дороже. Такой способ защиты подойдет для электроприборов, рассчитанных на питание 220 Вольт и имеет свои преимущества.

Если по каким-то причинам пропадет одна из питающих фаз на входе, то стабилизатор продолжит работу, в то время, как трехфазный в этом случае полностью отключится. Однако, если в сети имеется трехфазная нагрузка, то этот вариант исключен.

Подключение стабилизатора напряжения. В некоторых случаях стабилизатор напряжения (как правило, небольшой мощности) может быть укомплектован вилкой на сетевом шнуре и, иметь одну или нескольких розеток на корпусе для подключения защищаемых электроприборов.

Здесь все достаточно просто: подключение сводиться к подключению самого стабилизатора к сети при помощи вилки, а защищаемой нагрузки, наиболее чувствительных к «скачкам» напряжения в электросети приборов – к его выходным розеткам.

Подключение всей электрической нагрузки через стабилизатор (стабилизатор напряжения «на весь дом») предусматривает использование стабилизатора напряжения, электрическая мощность которого должна превышать суммарную мощность нагрузки на 20-30 %.

При подключении любого стабилизатора, прежде всего, необходимо правильно подобрать сечения жил кабеля или провода. Стабилизатор включается в сеть после счетчика на вводе электропроводки помещения, последовательно в разрыв питающего провода.

Все стабилизаторы, как правило, для защиты защищаемой цепи от коротких замыканий и перегрузок имеют встроенный автоматический выключатель. Для защиты электрической цепи самого стабилизатора от возникновения в ней сверхтоков, непосредственно перед стабилизатором должен также быть установлен «автомат» нужного номинала.

Схема подключения стабилизатора напряжения. Собственно, схема подключения стабилизатора напряжения, обычно бывает изображена изготовителем устойства на задней стенке корпуса, поэтому, ошибиться в подключении, как видите, сложно – оно осуществляется к винтовым клеммам колодки. В примере на фото показано подключение однофазного стабилизатора напряжения.

Маркировка клемм здесь выполнена стандартными буквенными обозначениями: L – для подключения фазного провода, N – для нулевого.

Тип

---

Схема автоматического стабилизатора напряжения для телевизоров и холодильников

Здесь мы рассмотрим конструкцию простого автоматического стабилизатора сетевого напряжения переменного тока, который может применяться для защиты таких приборов, как телевизор и холодильник, от колебаний напряжения.

Стабилизатор напряжения — это устройство, которое предназначено для определения несоответствующих колебаний напряжения на входах сети переменного тока и их корректировки для получения стабилизированного напряжения для подключенных устройств или устройств.

Как работает схема

Обращаясь к рисунку, мы обнаруживаем, что предлагаемая схема автоматического стабилизатора напряжения сконфигурирована с одним операционным усилителем IC 741.Он становится управляющей частью всей конструкции. Операционный усилитель подключен как компаратор, мы все знаем, насколько хорошо этот режим подходит для IC 741 и других операционных усилителей. Два входа подходят для указанных операций.

На вывод №2 ИС устанавливается опорный уровень, создаваемый резистором R1 и стабилитроном, в то время как на вывод №3 подается напряжение выборки от трансформатора или источника питания.

Это напряжение становится напряжением считывания для ИС и прямо пропорционально изменяющемуся входному переменному току нашей сети.

Предустановка используется для установки точки срабатывания или пороговой точки, при которой напряжение может считаться опасным или несоответствующим. Мы обсудим это в разделе процедуры настройки.

Вывод №6, который является выходом ИС, переходит в высокий уровень, как только контакт №3 достигает заданного значения и активирует ступень транзистора / реле.

В случае, если сетевое напряжение пересекает заданный порог, неинвертирующая ИС обнаруживает это, и на ее выходе сразу же становится высокий уровень, включая транзистор и реле для желаемых действий.

Реле, которое является реле типа DPDT, имеет свои контакты, подключенные к трансформатору, который является обычным трансформатором, модифицированным для выполнения функции стабилизирующего трансформатора.

Первичная и вторичная обмотки соединены между собой таким образом, что при соответствующем переключении отводов трансформатор может добавлять или вычитать определенную величину сетевого напряжения переменного тока и создавать результирующую для выходной подключенной нагрузки.

Контакты реле соответствующим образом интегрированы в ответвления трансформатора для выполнения вышеуказанных действий в соответствии с командами, подаваемыми с выхода операционного усилителя.

Таким образом, если входное напряжение переменного тока имеет тенденцию к увеличению установленного порогового значения, трансформатор вычитает некоторое напряжение и пытается не дать напряжению достичь опасного уровня и наоборот в ситуациях низкого напряжения.

Полная принципиальная схема

Расчет операционного усилителя

Если вместо стабилитрона на выводе №2 использовался резисторный делитель, соотношение между опорным уровнем на выводе №2 операционного усилителя с резисторным делителем и Vcc можно было бы представить следующим образом:

Vref = (R2 / R1 + R2) x Vcc

Где R2 — резистор, используемый вместо Z1.

Схема подключения реле трансформатора

Список деталей

Для изготовления этой самодельной схемы автоматического стабилизатора сетевого напряжения вам потребуются следующие компоненты:

• R1, R2 = 10K,
• R3 = 470K или 1M, (более низкие значения позволят более медленная коррекция напряжения)
• C1 = 1000 мкФ / 25 В
• D1, D2, D3 = 1N4007,
• T1 = BC547,
• TR1 = 0-12 В, 500 мА,
• TR2 = 9-0-9 В, 5 А,
• IC1 = 741,
• Z1, Z2 = 4.7 В / 400 мВт
• Реле = DPDT, 12 В, 200 или более Ом, приблизительное выходное напряжение для данных входов

Пропорции стабилизированного выхода и нестабилизированного входного напряжения

ВХОД —— ВЫХОД

200 В — ——- 212 В
210 В ——— 222 В
220 В ——— 232 В
225 В ——— 237 В
230 В ——- — 218V
240V ——— 228V
250V ——— 238V

Как настроить схему

Обсуждаемая простая схема автоматического стабилизатора напряжения может быть настроена с помощью следующих шагов:

Первоначально не подключайте трансформаторы к цепи, также оставьте R3 отключенным.

Теперь, используя переменный источник питания, запитайте цепь через C1, положительный вывод питания идет на линию контакта №7 операционного усилителя, а отрицательный — на линию отрицательного контакта №4 операционного усилителя.

Установите напряжение примерно на 12,5 и отрегулируйте предустановку так, чтобы выход IC просто становился высоким и запускал реле.

Помните, здесь мы предположили, что выход постоянного тока 12,5 В от TR1 соответствует примерно 225 В переменного тока на входе от сети …. Для вашей схемы обязательно подтвердите это перед выполнением этой процедуры настройки.Это означает, что если предположим, вы обнаружите, что ваш выход постоянного тока TR1 соответствует 13 В для входа 225 В, то завершите эту процедуру, используя 13 В … и так далее.

Теперь при понижении напряжения примерно до 12 В операционный усилитель должен отключить реле в исходное состояние или обесточить его.

Повторите и проверьте действие реле, изменив напряжение с 12 до 13 вольт, что должно заставить реле срабатывать соответственно.

Ваша процедура настройки окончена.

Теперь вы можете подключить оба трансформатора в соответствующие положения со схемой, а также восстановить соединения R3 и реле в их исходных точках.

Ваша простая самодельная схема стабилизатора сетевого напряжения готова.

При установке реле срабатывает всякий раз, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт, и поддерживает это расстояние постоянно, когда напряжение достигает более высоких уровней.

Когда напряжение снова падает до 225, реле обесточивается, подтягивая напряжение до 238 вольт, и сохраняет разницу при дальнейшем падении напряжения.

Вышеупомянутое действие поддерживает выходное напряжение устройства в диапазоне от 200 до 250 вольт с колебаниями в диапазоне от 180 до 265 вольт.

Предупреждение: единичное неправильное подключение может привести к возгоранию или взрыву, поэтому будьте осторожны. Всегда используйте 100-ваттную защитную лампу последовательно с линией электросети, которая изначально идет к стабилизирующему трансформатору. После подтверждения операций вы можете снять эту лампочку.

2) Вся цепь не изолирована от сети, поэтому пользователям рекомендуется соблюдать особую осторожность при проверке устройства в открытом положении и при включенном питании, чтобы избежать смертельного поражения электрическим током.

Автоматический стабилизатор напряжения от 5 кВА до 10 кВА — 220 В, 120 В

Стабилизатор напряжения в диапазоне кВА — это мощные стабилизаторы напряжения переменного тока, специально разработанные для управления и стабилизации колебаний высокого напряжения в электрооборудовании большой мощности.

В этой статье мы обсудим простую в создании 7-ступенчатую схему стабилизатора с высокой мощностью порядка 5000–1000 Вт, которую можно использовать для управления колебаниями в сети переменного тока и для получения очень точных стабилизированных выходных напряжений для наших бытовых электроприборов. .

Работа схемы

Предлагаемая схема стабилизатора напряжения сети с 7 релейными операционными усилителями, управляемая Accurate, довольно проста. В нем используются дискретные операционные усилители, подключенные в качестве компараторов для измерения уровней напряжения.

Как видно на диаграмме, инвертирующие входы каждого операционного усилителя снабжены последовательно увеличивающимися опорными уровнями напряжения через серию предустановок, которые снижают определенное количество напряжения на себе.

Каждый операционный усилитель сравнивает это напряжение с общим образцом напряжения переменного тока в сети, подаваемым на неинвертирующие входы операционных усилителей.

Пока это напряжение выборки ниже опорного уровня, соответствующие операционные усилители сохраняют свои выходы на низком уровне, а последующие каскады транзисторных реле остаются неактивными, однако в случае, если уровни напряжения имеют тенденцию смещаться от нормального диапазона, соответствующие реле запускают и переключают трансформатор отключается, чтобы выходной сигнал был соответствующим образом уравновешен и скорректирован.

Например, если входное напряжение переменного тока имеет тенденцию к падению, верхние реле могут срабатывать, соединяя соответствующие ответвления с более высоким напряжением с выходом, и наоборот, если напряжение стремительно растет.

Здесь межсоединения выходов операционного усилителя обеспечивают активацию только одной оптопары и, следовательно, только одного реле.

Список деталей

• P1 — P8 = 10 K предустановка,
• A1 — A8 = IC 324 (2 шт.)
• R1 — R8 = 1 K,
• Все диоды = 1N4007 ,
• Все реле = 12 В, 400 Ом, SPDT,
• Все оптопары = MCT2E или эквивалентные,

Трансформатор = Pink Tap — это нормальный отвод напряжения, верхние отводы находятся в убывающем порядке на 25 В, а нижние отводы — в порядке возрастания 25 вольт.

Полная принципиальная схема предлагаемого точного 7-ступенчатого стабилизатора напряжения сети с управляемым операционным усилителем.

IC LM324 Описание выводов

Принципиальная схема

Обновление до твердотельной версии с использованием SSR

На приведенной ниже диаграмме показана довольно простая конструкция стабилизатора напряжения, способного удерживать огромную выходную мощность в диапазоне от 5 до 10 кВА. Использование SSR или твердотельных реле делает выходной каскад простым в настройке и очень точным — благодаря современным SSR, которые предназначены для выдачи большой мощности в ответ на меньшие входные потенциалы постоянного тока.

Схема Описание

Предлагаемая схема простого высокопроизводительного автоматического стабилизатора напряжения проста для понимания. Все операционные усилители работают в стандартных режимах компаратора напряжения.

Предустановки от P1 до P7 могут быть отрегулированы в соответствии с требуемыми точками отключения, которые будут соответствовать переключению выходного SSR и последующим выборам ответвлений трансформатора.

Центральный зеленый TAP — это нормальное выходное напряжение, нижние TAP постепенно производят более высокие напряжения, а верхние TAP настроены на более низкие напряжения.

Эти TAP выбираются соответствующими SSR в ответ на изменяющееся напряжение переменного тока, таким образом регулируя выходное напряжение для приборов, близкое к нормальному.

Эта схема была запрошена г-ном Александром, и данные SSR были предоставлены им.

Список деталей

• R1 до R9 = 1K, 1/4 Вт,
• R10 = 10k 1/4 Вт
• P1 до P8 = предустановка 10K,
• C1 = 1000 мкФ / 25V
• VR1 = предустановка 10K,
• операционных усилителей = IC 324,

Трансформатор = вход 230 вольт или 120 вольт, ответвители — уровни увеличения / уменьшения напряжения (TAP) согласно индивидуальным спецификациям.

SSR = 10 кВА / 230 В = выход, от 5 до 32 В постоянного тока = вход

Полная принципиальная схема предлагаемой простой схемы автоматического стабилизатора напряжения от 5 кВА до 10 кВА при 220 В, 120 В

Цепь стабилизатора напряжения твердотельного твердотельного реле Диаграмма

SSR Image

три% 20 реле% 20 стабилизатор% 20 цепь% 20 ​​диаграмма техническое описание и примечания по применению

SVX060A1-4A1N1 Аннотация: SVX100A1-4A1N1 SVX006A1-4A1B1 SVX003A1-4A1B1 SVX125A1-4A1N1 SVX150A1-4A1N1 SVX007A1-4A1B1 SVXF15A1-4A1B1 SVX050A1-4A1N1 MMF120AA1D Текст: нет текста в файле	Оригинал	PDF	32-битный SVX060A1-4A1N1 SVX100A1-4A1N1 SVX006A1-4A1B1 SVX003A1-4A1B1 SVX125A1-4A1N1 SVX150A1-4A1N1 SVX007A1-4A1B1 SVXF15A1-4A1B1 SVX050A1-4A1N1 MMX12AA1D7F0-0
2001 — Таблицы 7-4 UL486 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	К3А25У-2 * К3А26У-2Н К3А40У-4Н КК3А36У-4Н КК3А40У-4Н КК3А44У-4Н UL486 UL486, таблицы 7-4
2005 — Таблицы 7-4 UL486 Аннотация: UL486 Burndy al9cu UL486 Таблицы 7-6 Текст: нет текста в файле	Оригинал	PDF	К3А25У-2 * К3А26У-2Н К3А27У-2Н К3А29У-2Н К3А31У-2Н К3А36У-2Н КК3А36У-2Н КК3А40У-2Н КК3А44У-2Н UL486 UL486, таблицы 7-4 Burndy Al9cu UL486, таблицы 7-6
Разрядник Резюме: HEMP арест 400 Фарадей CDp 400 M8 Еврофарад M6050 8846 ЕВРОФАРАД 104250 Текст: нет текста в файле	Оригинал	PDF
2011 — Трехфазные твердотельные реле и их применение в трехфазных нагревательных цепях Аннотация: официальные документы Текст: нет текста в файле	Оригинал	PDF
2010 — схема фазового нагревателя с регулируемой температурой Реферат: D53TP25 схема управления трехфазным нагревателем IEC 62314 CWD4825 примечание по применению нагревателя двигателя Текст: нет текста в файле	Оригинал	PDF
2010 — Схема электрических соединений ОДНОФАЗНОГО асинхронного двигателя 1 л.с. Аннотация: трехфазный асинхронный двигатель 1-сильный ОДНОФАЗНЫЙ асинхронный электродвигатель 1-сильный ОДНОФАЗНЫЙ асинхронный электродвигатель Регулировка скорости m D53TP50X Асинхронный электродвигатель переменного тока 1 л.с. Переключатель обратного хода однофазного двигателя переменного тока Текст: нет текста в файле	Оригинал	PDF
2011 — Трехфазные твердотельные реле и их применение в цепях трехфазных двигателей Аннотация: официальные документы Текст: нет текста в файле	Оригинал	PDF
2012-7 СЕГМЕНТНЫЙ ДИСПЛЕЙ ОБЩИЙ КАТОД Аннотация: 7-сегментный дисплей с общим анодом 7-сегментный светодиодный дисплей с общим катодом Текст: нет текста в файле	Оригинал	PDF	BL-T25X-31 BL-T28X-32 BL-T25A-31 BL-T28A-32 BL-T25B-31 BL-T28B-32 BL-T28C-32 BL-T28D-32 BL-T30A-32 ОБЩИЙ КАТОД ДИСПЛЕЯ 7 СЕГМЕНТОВ 7-сегментный дисплей с общим анодом 7-сегментный светодиодный дисплей с общим катодом
фрезерный станок E1 Аннотация: DS21 DS21FF42 DS21FF44 DS21Q42 DS21Q44 Текст: нет текста в файле	OCR сканирование	PDF	FF42 / DS21 FT42 / DS21 DS21Q42 DS21FF42 DS21Q44 DS21FF44 DS21Q42 DS21Q44 192 МГц DS21FF42 фреймер E1 DS21 DS21FF44
RSIG11 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	DS21FF42 / DS21FF44 DS21FT42 / DS21FT44 DS21Q42 DS21FF42 DS21FT42) DS21Q44 DS21FF44 DS21FT44) DS21FT42 RSIG11
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	FF42 / DS21 FT42 / DS21 DS21Q42 DS21Q44 DS21FF42 DS21FT42 DS21FF44 DS21FT44 DS21Q42 DS21Q44
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	DS21FF42 / DS21FF44 DS21FT42 / DS21FT44 DS21Q42 DS21Q44 DS21FF42 DS21FT42 DS21FF44 DS21FT44 DS21Q42 DS21Q44
2003 — Редукторы Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF
2012 — Светодиодный точечно-матричный дисплей 8X8 Аннотация: 11-контактный 7-сегментный светодиодный дисплей 0.56 4-х разрядный 7-сегментный светодиодный дисплей SMD 3528 RGB-светодиод piranha super flux Piranha RGB LED 11-контактный 7-сегментный светодиодный индикатор BL-FL7680 BL-S100D-12 2-значный 7-сегментный светодиодный дисплей Текст: нет текста в файле	Оригинал	PDF	BL-AC1Z10 BL-AC1Z18x2 BL-AC1Z18x4 BL-AC1Z20 BL-AR02Z1212 BL-AR02Z1407 BL-AR03Z2207 BL-AR05Z3007 BL-AR05Z3707 BL-AR05Z5706 ТОЧЕЧНО-МАТРИЧНЫЙ ДИСПЛЕЙ 8X8 LED 11-контактный 7-сегментный светодиодный дисплей 0,56 4-значный 7-сегментный светодиодный дисплей SMD 3528 RGB LED пиранья супер флюс Светодиод Piranha RGB 11-контактный 7-сегментный светодиод BL-FL7680 BL-S100D-12 ДВУХЗНАЧНЫЙ 7-СЕГМЕНТНЫЙ СВЕТОДИОДНЫЙ ДИСПЛЕЙ
M6020-9Y Реферат: однофазный трансформатор m60205 M6020-18PS 6020CT-2S M6020-8PS M6020E-12Y m601 M6020-27Y M6020-2S Текст: нет текста в файле	Оригинал	PDF
2010-CM75YE13-12F Аннотация: Контроллер трехфазного инвертора ic Конфигурация выводов трехфазного инвертора IGBT Однофазные инверторы на базе IGBT PWM Высокочастотный инвертор на основе IGBT Высокочастотный инвертор SiC IGBT Модули высокой мощности Схема инвертора с использованием модуля IGBT Трехуровневый инвертор Расчет инвертора IGBT трехуровневый инвертор Текст: нет текста в файле	Оригинал	PDF	CM75YE13-12F 3-фазный инверторный контроллер ic Конфигурация контактов трехфазного инвертора IGBT однофазные инверторы PWM на базе IGBT инвертор высокой частоты на основе igbt Модули высокой мощности SiC IGBT схема инвертора с использованием модуля IGBT 3-х уровневый инвертор Расчет инвертора IGBT трехуровневый инвертор
2009 — дм6467 Аннотация: IT8208M TMS320 TMS320DM6467 Extended PCI Arbiter Текст: нет текста в файле	Оригинал	PDF	SPRAB28 TMS320DM6467 DM6467 32-битный IT8208M TMS320 Расширенный арбитр PCI
A7W15 Резюме: ЦЭР10 Текст: нет текста в файле	OCR сканирование	PDF	DS21FF42 / DS21FF44 DS21FT42 / DS21FT44 DS21Q42 DS21Q44 DS21FF42 DS21FT42 DS21FF44 DS21FT44 DS21Q42 DS21Q44 A7W15 TSER10
2002 — EHF10Y1 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	00В-1600В.EHF10Y1 EHF10Y1
M50119P Абстракция: M50115P M50117P m50115 M5011 5021E-6P M5021-9Y 5011-6Y 5021CT M50118P Текст: нет текста в файле	Оригинал	PDF	27-бандитский, 18-бандитский 60М5021-27У M50119P M50115P M50117P m50115 M5011 5021E-6P M5021-9Y 5011-6Y 5021CT M50118P
MPC 1042 Аннотация: регулятор напряжения 7812 MPC141 MPC1251 MPC4082 регулятор отрицательного напряжения 7812 PC339 7812 REGULATOR регулятор напряжения 7812 Текст: нет текста в файле	OCR сканирование	PDF	uPC78L05 78L08./ UPC78L12. / UPC78M MPC141 / iPC151 A1PC7818. / PC7912. MPC7918. MPC7915. MPC1042 7812 регулятор напряжения MPC1251 MPC4082 отрицательный регулятор регулятор 7812 PC339 7812 РЕГУЛЯТОР регулятор напряжения 7812
2003 — C13-L19 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	C13-L19 C13-L25 C13-L28 БН12-15 БН12-20 БН12-25 БН12-30 32-SB-46 32-BB-308
2003 — БН34-35 Реферат: Конвейерный двигатель БН34 БН34-25 8850 C34-L60 C34-L70 Текст: нет текста в файле	Оригинал	PDF
2000 — MST4110C Аннотация: MST4140C MST4410C MST4440C MST4910C MST4940C Текст: нет текста в файле	Оригинал	PDF	MST4110C, MST4140C MST4910C, MST4940C MST4410C, MST4440C TR / QTS / 030100-001 MST4110C MST4110C MST4140C MST4410C MST4440C MST4910C MST4940C

трансформатор — Схема реле цифрового стабилизатора напряжения

Я мог бы рассмотреть бинарную лестницу и изменить 6,12,24,36 ,…128 = от 206 до 6,12,24,48, .. 128 = всего 218.

Минимум 128 В до 254 Viacom кажется чрезмерным, и если бы все в Индии или Пакистане использовали бы это, сеть увидела бы нагрузку с отрицательным сопротивлением (при падении напряжения ток нагрузки увеличивается и приводит к нестабильности сети, если все переключаются примерно в одно и то же время. Так что продолжайте имея в виду, что вы и ваши товарищи вносите свой вклад в нестабильность сети , в то время как вы пытаетесь компенсировать ненадежную сеть.

Вот почему мы не используем их в Северной Америке.Лучше модернизировать инфраструктуру.

Возможно, вы захотите уменьшить несколько вторичных обмоток или пересчитать первичную до желаемого соотношения входной / выходной обмотки, например 220–240 В переменного тока, вместо того, чтобы прибавлять 206 В переменного тока, если вы не работаете с 208 В переменного тока. (!?)

Если это сделать, тогда лучше будет работать 4-битный двоичный ЦАП И понижает выходное напряжение 23 В переменного тока на 5% или два шага с 4-битным управлением или 16 шагов, вы сдвинули все шаги вниз на 2/16 шагов.

Но ваша схема не двоичная, возможно, из-за чрезмерного последовательного сопротивления.Ваша индуктивность не должна превышать 10% коэффициента тока холостого хода при номинальном первичном токе. Это ваш ток возбуждения для минимизации потерь на холостом ходу. Но также DCR любой комбинации определяет фактическую потерянную мощность без нагрузки. Это также можно вычислить с помощью отношения L / R при выборе оптимального размера проводника. Взаимная связь должна быть высокой с слоями с силикатным покрытием CRGOS с низкими потерями, изготовленными без заусенцев на закорачивающихся кромках, а также без силикатной железной пыли, которая склонна к частичному разряду из-за загрязнения.

Если это трансформатор сухого типа, то чистота имеет решающее значение для первичной вторичной изоляции с помощью чистой эпоксидной смолы поверх слюдяной ленты или каптоновой ленты, которая не имеет пустот путем вакуумной и вибрационной дегазации. Эти пустоты или мельчайшее улавливание газа также могут создавать частичные разряды, которые могут привести к карбонизации эпоксидной смолы и разрушению изоляции. (представьте себе крошечный зазор в мкм с пузырьком газа 1 пФ, последовательно соединенным с эпоксидной смолой 1 нФ. Пузырь сгибается и бесшумно горит, увеличиваясь с течением времени.

Если это маслонаполненный трафик 10 кВА, то подобное загрязнение от силикатной железной пыли может также привести к образованию h3 растворенного горючего газа, так что «чистота — это благочестие».некоторые используют специальные методы очистки. ЧР — это то, что также происходит в дефектах КМОП с загрязнениями, поскольку 30 кВ / мм становится 30 мВ / нм для частичного разряда.

7805 подключение. Схема подключения стабилизатора L7805CV, описание характеристик

Регулируемое напряжение питания очень важно для многих электронных устройств, поскольку используемые в них полупроводниковые компоненты могут быть чувствительны к скачкам и шумам от нерегулируемого напряжения. Электронные устройства с питанием от сети сначала преобразуют переменное напряжение в постоянное с помощью диодного моста или другого подобного элемента.Но это напряжение нельзя использовать в чувствительных цепях.

В этом случае вам понадобится регулятор (или стабилизатор) напряжения. И одним из самых популярных и распространенных на сегодняшний день регуляторов является регулятор серии 7805.

7805 размещен в трехконтактном корпусе TO-220 с контактами входа, выхода и заземления (GND). Также на металлической основе микросхемы присутствует контакт GND для крепления радиатора. Этот стабилизатор поддерживает входное напряжение до 40 В и обеспечивает на выходе 5 В.Максимальный ток нагрузки составляет 1,5 А. Внешний вид стабилизатора напряжения 7805 с распиновкой показан на изображении ниже.

Благодаря стабилизатору напряжения серии 7805 выходной сигнал фиксируется на определенном уровне без заметных скачков напряжения или шума. Чтобы эффективно минимизировать шум на выходе и сделать выходное напряжение максимально стабильным, регулятор 7805 должен быть правильно «привязан», то есть к его входу и выходу должны быть подключены блокирующие, сглаживающие конденсаторы. Схема подключения конденсаторов к микросхеме 7805 (U1) представлена ​​ниже.

Здесь C1 — это байпасный или байпасный конденсатор, который используется для гашения очень быстрых входных пиков на землю. C2 — фильтрующий конденсатор для стабилизации медленных изменений напряжения на входе. Чем выше его значение, тем выше уровень стабилизации, но не следует брать это значение слишком высоко, если вы не хотите, чтобы он дольше разряжался после включения. Конденсатор С3 также стабилизирует медленные изменения напряжения, но на выходе. Конденсатор С4, как и С1, гасит очень быстрые скачки, но после регулятора и непосредственно перед нагрузкой.

Типовая электрическая схема регулятора напряжения 7805 показана ниже. Здесь переменное напряжение выпрямляется диодным мостом и подается на регулятор с необходимой обвязкой конденсаторов для лучшей стабилизации выходного напряжения. В схему также добавлен диод D5, чтобы избежать короткого замыкания и, таким образом, защитить стабилизатор. Если бы его не было, выходной конденсатор имел бы способность быстро разряжаться в течение периода низкого импеданса внутри регулятора.

Таким образом, регулятор напряжения — очень полезный элемент в схеме, способный обеспечить правильное питание вашего устройства.

Купил колонки на JD на сток — вот мой обзор на них — Переделал усилитель на колонках на копеечный модуль D-класса на PAM8403. Динамики стали громче играть, появился типичный бас. Доволен. Но возникла одна проблема — если питание колонок подавалось от обычной (импульсной) зарядки на 5В, то были большие искажения мощности. Еще можно было слушать на низкой громкости, но невозможно на высокой. Решил перепаять блок питания с линейной стабилизацией.

Схема такого блока питания проста:

Первый импульс — купить все детали в местной «Электронике» и быстро распаять схему БП на макетной плате. Посчитал только цену на детали стабилизатора — получилось около 700 руб. Жаба задушена. Посмотрим готовые варианты на Али и Эби. Здесь все шоколадное. Есть копеечные конструкторы (паять на печатную плату самостоятельно), есть готовые модули за 110 руб.Купил в итоге на ебее — там дешевле было. На это ушло около трех недель. С радиатора болтался стабилизатор — прикрутил плотно.

Остальные детали — трансформатор, предохранитель, корпус, кнопка включения, ножки под корпусом, разъем USB в «Электронике». На все ушло около 500 руб.

Характеристики модуля и стабилизатора LM7805:

1. Размер платы. 57 мм * 23 мм

2. Полярность входного напряжения входного напряжения, диапазон переменного и постоянного тока.7,5-20В

3. Выходное напряжение 5В

4. Максимальный выходной ток. 1.2A

5. Предусмотрено фиксированное отверстие под болт, удобная установка

Как видите, на модуль может подаваться напряжение от 7,5В до 20В. Выход 5В.

Внутренний стабилизатор довольно сложный:

Трансформатор купил такой ТП112 (7,2 Вт) 2 * 12В хх —

Взял вот эту кнопку включения 220В — довольно крупную.

Кнопка с фиксацией и подсветкой.Как подключить подсветку при нажатии — не понимаю (подскажите, кто знает?). Сделал без подсветки.

Собрал стенд для тестирования:

Колонки играют без искажений на максимальной громкости. В БП ничего сильно не греется. Цель достигнута:

Пробовал зарядить телефон — ток 0,5А

С резистором на 1 А все совсем печально:

Вывод — данный блок питания нельзя использовать в качестве зарядного устройства.Видимо трансформатор нужно ставить посильнее.

Собрал все в чемодан:

Сверху проделал дырку, чтобы на модуле был виден светодиодный индикатор для индикации работы. С обратной стороны отверстие заклеил прозрачной пленкой.

Благодарю за внимание.

Планирую купить +13 Добавить в избранное Отзыв понравился +23 +38

Практически все самоделки и конструкции радиолюбителей имеют стабилизированный источник питания.А если ваша схема работает от питающего напряжения 5 вольт, то оптимальным вариантом будет использование трехконтактного интегрального стабилизатора 78L05

.

В природе существует две разновидности 7805 с током нагрузки до 1А и маломощный 78L05 с током нагрузки до 0,1А. Кроме того, промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полные отечественные аналоги микросхемы — для 78Л05 КР1157ЕН5 и 7805 для 142ЕН5

.

Емкость C1 на входе необходима для отсечения высокочастотных помех при подаче входного напряжения.Емкость С2, но уже на выходе стабилизатора, задает стабильность напряжения при резком изменении тока нагрузки, а также значительно снижает степень пульсаций.

При проектировании необходимо помнить, что для нормальной работы стабилизатора 78L05 входное напряжение должно быть не менее 7 и не выше 20 вольт.

Рассмотрим наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Блок питания лабораторного блока этой конструкции отличается своей изощренностью, в первую очередь за счет нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которой является 78L05.

TDA2030 включен как неинвертирующий усилитель. При таком подключении коэффициент усиления рассчитывается по формуле 1 + R4 / R3 и равен 6. Следовательно, напряжение на выходе блока питания при регулировке значения сопротивления R2 будет плавно изменяться от 0 до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиодеталей — вот основные достоинства данной конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора используется схема гашения на компонентах С1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы используются для минимизации пульсаций, стабилитрон на 9 вольт и т. Д. стабилизатор напряжения 78L05.Необходимость использования стабилитрона обусловлена ​​тем, что напряжение на выходе диодного моста составляет около 100 вольт и это может повредить стабилизатор 78L05.

При обсуждении электрических схем часто используются термины «регулятор напряжения» и «регулятор тока». Но в чем разница между ними? Как работают эти стабилизаторы? Какая схема требует дорогостоящего регулятора напряжения, а где достаточно простого регулятора? Ответы на эти вопросы вы найдете в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805. В его характеристиках указано: 5В 1,5А. Это означает, что стабилизируется именно напряжение, и оно составляет до 5В. 1,5 А — это максимальный ток, который может выдерживать стабилизатор. Пиковый ток. То есть он может дать 3 миллиампера, 0,5 ампера и 1 ампер. Столько тока, сколько требуется для нагрузки. Но не более полутора. В этом основное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Существует всего 2 основных типа стабилизаторов напряжения:

Линейные регуляторы напряжения

Например, микросхемы БАНК или , LM1117 , LM350 .

Кстати, КРЕН — это не аббревиатура, как многие думают. Это разрез. Советская микросхема-стабилизатор, аналогичная LM7805, имела обозначение КР142ЕН5А. Ну есть еще КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и еще куча других. Для краткости все семейство микросхем стало называться «КРЕН». КР142ЕН5А затем превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.

Стабилизатор LM7805

Самый распространенный вид.Их недостаток в том, что они не могут работать при напряжении ниже заявленного выходного напряжения. Если он стабилизирует напряжение на уровне 5 вольт, то ему нужно на вход как минимум на полтора вольта больше. Если подать менее 6,5 В, то выходное напряжение «проседает», и мы не получим 5 В. Еще один недостаток линейных стабилизаторов — сильный нагрев под нагрузкой. Собственно, таков принцип их работы — все, что выше стабилизированного напряжения, просто превращается в тепло. Если подать на вход 12 В, то 7 уйдет на нагрев корпуса, а 5 уйдет потребителю.В этом случае корпус нагревается настолько, что без радиатора микросхема просто сгорит. Все это приводит к еще одному серьезному недостатку — линейный стабилизатор нельзя использовать в устройствах с питанием от аккумуляторов. Энергия аккумуляторов будет потрачена на нагрев стабилизатора. Переключающие стабилизаторы лишены всех этих недостатков.

Импульсные регуляторы напряжения

Импульсные стабилизаторы — лишены линейных недостатков, но и стоят дороже.Это уже не просто трехконтактный чип. Они похожи на доску с деталями.

Одна из разновидностей импульсного стабилизатора.

Импульсные стабилизаторы бывают трех типов: понижающие, повышающие и всеядные. Самые интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, что нам нужно. Всеядному импульсу все равно, будет ли входное напряжение ниже или выше требуемого. Он автоматически переходит в режим повышения или понижения напряжения и сохраняет установленное на выходе.Если в характеристиках указано, что на стабилизатор можно подавать от 1 до 15 вольт, а на выходе будет стабильно 5, то так и будет. К тому же нагрев импульсных стабилизаторов настолько незначителен, что им можно пренебречь в большинстве случаев. Если ваша схема будет питаться от аккумуляторов или будет размещена в закрытом корпусе, где имеется сильный нагрев линейного стабилизатора, недопустим — установите импульс. Я использую настраиваемые импульсные стабилизаторы напряжения, которые заказываю на Aliexpress. Вы можете купить.

Хорошо.А как насчет стабилизатора тока?

Не буду открывать Америку, если скажу, что стабилизатор тока стабилизирует ток.
Стабилизаторы тока иногда также называют драйверами светодиодов. Внешне они похожи на импульсные регуляторы напряжения. Хотя сам стабилизатор представляет собой небольшую микросхему, все остальное нужно для обеспечения правильной работы. Но обычно драйвером называется сразу вся схема.

Так выглядит регулятор тока.Та же схема, что и стабилизатор, обведена красным. Все остальное на плате обвязка.

Итак. Драйвер устанавливает ток. Стабильный! Если написано, что на выходе будет ток 350мА, то будет ровно 350мА. Но выходное напряжение может меняться в зависимости от напряжения, требуемого потребителем. Не будем вдаваться в теорию об этом. как все это работает. Только помните, что вы не регулируете напряжение, драйвер сделает все за вас исходя из потребителя.

Ну зачем тебе все это?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока, и можете ориентироваться в их разновидностях. Возможно, вы до сих пор не понимаете, зачем эти вещи нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Как вы можете понять, для светодиода важно контролировать силу тока. Мы используем самый распространенный вариант подключения светодиодов: последовательно подключены 3 светодиода и резистор.Напряжение питания 12 вольт.

Резистором ограничиваем ток на светодиоды, чтобы они не перегорели. Пусть падение напряжения на светодиоде будет 3,4 вольта.
После первого светодиода остается 12-3,4 = 8,6 вольт.
На данный момент у нас достаточно.
На втором пропадет еще 3,4 вольта, то есть останется 8,6-3,4 = 5,2 вольта.
И хватит и на третий светодиод.
А после третьего останется 5,2-3,4 = 1,8 вольт.
Если вы хотите добавить четвертый светодиод, этого будет недостаточно.
Если напряжение питания поднять до 15В, то хватит. Но тогда и резистор нужно будет пересчитать. Резистор — это простейший стабилизатор (ограничитель) тока. Их часто размещают на одних и тех же лентах и ​​модулях. У него есть минус — чем ниже напряжение, тем меньше будет ток на светодиоде (закон Ома, с ним не поспоришь). Это значит, что если входное напряжение нестабильно (в автомобилях это обычно бывает), то сначала нужно стабилизировать напряжение, а потом можно ограничить ток резистором до требуемых значений.Если мы используем резистор в качестве ограничителя тока там, где напряжение нестабильно, нам необходимо стабилизировать напряжение.

Стоит помнить, что резисторы есть смысл устанавливать только до определенной силы тока. После определенного порога резисторы начинают сильно нагреваться и приходится устанавливать более мощные резисторы (почему именно силовой резистор описан в этом устройстве). Увеличивается тепловыделение, снижается КПД.

Также называется драйвером светодиода. Часто у тех, кто не очень разбирается в этом, регулятор напряжения называют просто драйвером светодиода, а импульсный стабилизатор тока — , хорошим драйвером светодиода .Он сразу же выдает стабильное напряжение и ток. И почти не нагревается. Вот как это выглядит:

78L05, вероятно, самый распространенный регулятор напряжения на 5 вольт. Маломощный аналог 7805.

Практически каждая мировая компания, производящая интегральные схемы, выпускала аналог этой микросхемы, обычно первые две буквы перед обозначением 78L05 указывают на компанию, например: LM78L05, TS78L05, KA78L05.

Конечно, в любом случае, чтобы узнать параметры и распиновку корпуса микросхемы, лучше почитать официальный даташит.Но что мне не нравится в официальной документации, так это то, что распиновка не очень четкая, и когда вы что-то исправляете или настраиваете, приходится смотреть сразу на две картинки: соответствие имени и пин-кода и расположение номера штыря на самом корпусе.
То, что в этой микросхеме первый вывод — это выход, а последний — вход, пару раз смущал и неправильно разводил плату. Во избежание подобных инцидентов в будущем, в версиях SO-8, SOT-89, TO-92 я добавил название пинов прямо к картинкам пакетов.

Более простой схемы наверное нет: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (обычно стабилизировал и не генерировал пульсации) стабилизатора, конденсаторы должны быть подключены ко входу и выходу. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением с частотой 50 Гц, то необходимо увеличить входной конденсатор и установить электролитический конденсатор, имеющий немалое последовательное сопротивление.Поэтому в этом случае керамику необходимо ставить параллельно электролитическому конденсатору.

78L05 технические характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое входное напряжение от +7 до +20 В.
• Рекомендуемый диапазон температур от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 — всего лишь один из большого семейства.
Аналогичный регулятор 79L05 можно использовать для стабилизации отрицательного напряжения -5 В.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «М» на половину ампера и вообще без буквы 7805 — на 1 А.
А две последние цифры определяют выходное напряжение , помимо 5 В доступны стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24 В.

Отечественные аналоги

Есть и отечественные аналоги микросхем этой серии — КР1157ЕНхх, КР1181ЕНхх. Таким образом, стабилизатор на 5В 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия KR1181 выполнена в корпусе TO-92, а KR1157EN5 — в более мощном корпусе, который может быть установлен на радиаторе и, следовательно, способен выдавать ток до 250 мА.

Для более мощных стабилизаторов также есть аналоги: одноамперные микросхемы в металлокерамическом корпусе с позолоченными выводами серии 142ENxx и серии KR142ENxx в пластмассовых корпусах КТ-28-2 (ТО-220).

У стабилизаторов на 500 мА также есть отечественные аналоги — серия КР1332ЕНхх.

Также стоит отметить, что даже при отсутствии нагрузки на выходе 75L05 стабилизатор все равно будет потреблять ток, а для устройств с питанием от батареи вполне прилично — до 5 мА.

---

Схема стабилизатора защитного напряжения

В

Рисунки электрической схемы стабилизатора защитного напряжения 39+ В . На следующей странице рассматривается. Стабилизатор напряжения — это устройство, которое стабилизирует переменное напряжение и поддерживает его в диапазоне от 200 до 255 В переменного тока.

Лучший стабилизатор V Guard в Индии в 2020 году — отзывы и руководство для покупателей с www.beeindia.in Входной автоматический выключатель защищает от. Виды регуляторов постоянного напряжения. Мы можем разделить схему на две части: первая часть состоит из микросхемы с временным интервалом 555 в нестабильном режиме для генерации прямоугольной волны, а вторая часть состоит из 2 диодов и 2 конденсаторов для удвоения выходного напряжения.

Типы регуляторов постоянного напряжения.

Сервостабилизатор для холодильных установок пищевой промышленности. Положительные колебания входного напряжения могут превышать уровень напряжения питания.Вскоре компания расширила свой ассортимент, включив в него стабилизаторы напряжения, водонагреватели, солнечные водонагреватели, электрические провода, кабели, ИБП и потолочные вентиляторы. Он сконфигурирован для обнаружения повышения или понижения сетевого напряжения переменного тока, чтобы окончательно подключить первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.

Источник: www.researchgate.net

Схема автоматического стабилизатора напряжения, описанная в одной из моих предыдущих статей, хотя и полезна, из-за своей более простой конструкции, но не имеет возможности дискретного управления различными уровнями переменного сетевого напряжения. .

Источник: image.slidesharecdn.com

Alibaba.com предлагает 1336 продуктов со схемами стабилизаторов.

Источник: img.tfd.com

Иногда перепады напряжения или скачки напряжения.

Источник: shrimeenakshifanhouse.com

Мы можем разделить схему на две части: первая часть состоит из временной микросхемы 555 в нестабильном режиме, для генерации прямоугольной волны, а вторая часть состоит из 2 диодов и 2 конденсаторов для удвоения выходного напряжения.

Источник: offerworld.in

Предложенную схему базовой схемы автоматического стабилизатора напряжения от 5 кВА до 10 кВА легко распознать.

Источник: setc18.org

Серво стабилизатор напряжения переменного тока (кондиционер).

Источник: i.ytimg.com

Все операционные усилители сгруппированы в.

Источник: i.ytimg.com

На диаграмме показана чрезвычайно простая конструкция стабилизатора напряжения, способного поддерживать большую выходную мощность примерно от 5 до 10ква.

Источник: www.electroniq.net

Его выход подключен к конденсатору, а также к коллектору силового транзистора.

Замените термостабилизатор напряжения MGB / Lucas

Слева вверху: биметаллический элемент, обернутый проволочной резистивной обмоткой, устаревшего термостабилизатора напряжения.
Справа внизу: твердотельный электронный регулятор напряжения, который можно использовать для его замены.

Установка твердотельного регулятора внутри корпуса Lucas

, как опубликовано в британском журнале V8, том XVI, выпуск 2, сентябрь 2008 г.

текст: Curtis Jacobson
фотографии: Jim Miller

Примечания: эта статья ссылается на оборудование MGB, схемы и т. Д., а информация могут или не могут быть перенесены на другие винтажные британские спортивные автомобили.

Справочная информация

Вы все еще используете оригинальные датчики уровня топлива и температуры охлаждающей жидкости вашего MGB? В отличие от датчиков вторичного рынка, эти два старомодных датчика являются простыми «одиночными катушками». устройств. Для правильной работы их нужно использовать с внешним «стабилизатором напряжения». См. Схематический чертеж ниже («Стандартный стабилизатор напряжения MGB. Схема ») для быстрой иллюстрации того, как эти инструменты подключены к их соответствующие схемы.Согласно схеме, датчики рассчитаны на получение напряжение питания 10 В (постоянное) от устройства, называемого стабилизатором напряжения. В датчики уровня топлива и температуры охлаждающей жидкости после соответствующих датчиков, подключены через свои крепления к шасси / земле. Датчики действуют как «переменные резисторы» — сопротивление меняется в зависимости от уровня топлива или температуры охлаждающей жидкости. соответственно.

Читая слева направо, первое, что мы замечаем, это то, что напряжение Сам стабилизатор штатно рассчитан на питание 12 В.Однако мы знаем по опыту что напряжение «на входе» не такое стабильное и предсказуемое! Любое количество вещей могло влияют на доступное напряжение питания, включая состояние заряда аккумулятора, мощность генератора или генератора переменного тока в любой момент (что может по оборотам двигателя), а также от того, включены или выключены различные нагрузки в системе.

Независимо от того, насколько нестабильным или непредсказуемым является источник питания 12 В, Стабилизатор напряжения предназначен для устранения проблем.Один вывод вам Из схемы можно разумно понять, что: «Если стабилизатор напряжения обеспечивает более 10 В оба датчика будут показывать высокий уровень, и если напряжение стабилизатор обеспечивает напряжение менее 10 В, оба датчика покажут низкое значение «. Итак, напряжение Стабилизатор обеспечивает манометрам стабильный, точный вход 10 В для работы, не так ли?

Не совсем так! Оригинальный стабилизатор напряжения MG на самом деле не регулирует напряжение на всех. Вместо этого он периодически включает и выключает питание для достижения среднего напряжение с течением времени около 10В.Если взять старомодный стабилизатор напряжения кроме того, вы найдете биметаллический элемент с намотанным на него проводом сопротивления, очень похоже на «автоматический выключатель с автоматическим сбросом». Тепло в проводе сопротивления вызывает биметаллический элемент для гибки, быстрого открытия и закрытия набора контактных точек и, таким образом, переключение между номинальным напряжением питания 12 В и нулевым вольт. Это прекрасно подходит для ваших старых манометров MGB, потому что ваши манометры имеют много демпфирования. встроены в них. Если ваши манометры достаточно демпфированы, вы можете не увидеть их иглы постоянно шевелятся при включении и выключении стабилизатора напряжения; Вы будете воспринимайте только «средние» показания, которые они вам показывают.

По современным меркам термостабилизаторы напряжения не отличаются особой точностью или последовательный. (Например, их производительность сильно варьируется между летним и зимой, потому что на их точность влияет температура окружающей среды. Их выход также изменяется по мере износа биметаллических элементов и увеличения их внутренних контактов. грязный.) Если ваш стабилизатор напряжения все равно нуждается в замене, или если вы просто хотите для значительного повышения точности и стабильности уровня топлива и охлаждающей жидкости датчики температуры, возможно, вы захотите рассмотреть возможность перехода на современные твердотельные электронный регулятор напряжения.

Важное примечание: если вы замените оригинальные манометры MGB на неоригинальные манометры, Вам необходимо снять старомодный стабилизатор теплового напряжения. Современные приборы имеют конструкция с двумя катушками, обеспечивающая точную информацию независимо от напряжения питания, но который может не справиться с резким включением / выключением теплового стабилизатор напряжения.

Список покупок

Твердотельные регуляторы напряжения недорогие, но их может быть сложно найти. локально.Их проще всего приобрести в Интернете. «Google» номера деталей для выявления потенциальных поставщиков.

National Semiconductor «LM2940T-10.0» и NTE Electronics «NTE1953» являются твердотельные регуляторы напряжения с малым падением напряжения (LDO). Если вы поставите любой из них при постоянном напряжении от 10,5 В до 30 В они будут обеспечивать постоянный выход напряжение 10,0В. Подобно старомодному биметаллическому стабилизатору напряжения, они не может повысить напряжение: поэтому, если напряжение питания упадет ниже 10.5V, эти LDO будет «отключаться» и просто пропускать любое доступное напряжение питания.

Примечание: можно использовать и другие альтернативные регуляторы напряжения. Один например, номер детали Texas Instruments «UA7810CKCS» (также известный как «7810» или «LM7810») что, честно говоря, вы, вероятно, с большей вероятностью найдете в своей местной Radio Shack. В Основным преимуществом устройств National Semiconductor или NTE Electronics является их несколько более низкие характеристики отсева.

Дополнительно: небольшая светодиодная лампа и резистор на 1000 Ом.

Также необходимо: всего несколько предметов, включая паяльник, припой, около шести дюймов изолированный провод, термоусадочная трубка (или, возможно, изолента) и т. д.

Пожалуйста, поддержите компании-спонсоры, которые делают возможным создание BritishV8, в том числе:

Проезд

1. Отсоедините аккумулятор автомобиля и снимите оригинальный стабилизатор напряжения. из машины. (Примечание: стабилизатор напряжения установлен на стороне драйверов брандмауэр чуть выше рулевой колонки.)

2. Откройте регулятор напряжения, осторожно отогнув язычки, которые зажимают металлическая крышка к пластиковому основанию.

3. Вырежьте и снимите старый биметаллический механизм регулятора, соблюдая осторожность. оставьте достаточно двух клемм, чтобы позже припаять к ним провода.

4. Подготовьте твердотельный регулятор напряжения, отрезав центр его три терминала. (Этот терминал номинально является «заземляющим» соединением, и он будет лишним с монтажным выступом в нашей установке.Они связаны внутренне …)

Нравится эта статья? Наш журнал финансируется благодаря щедрой поддержке таких читателей, как вы!
Чтобы внести свой вклад в наш операционный бюджет, нажмите здесь и следуйте инструкциям.
(Предлагаемый взнос составляет двадцать долларов в год. Не стесняйтесь давать больше!)

5. Используя короткий провод, установите перемычку между клеммами твердотельного регулятора напряжения. V _IN (12 В) к клемме «B» на пластиковом основании.Тщательно припаяйте оба соединения.

6. Используя короткий провод, установите перемычку между полупроводниковым регулятором напряжения. V _OUT (выход 10 В) к клемме «I» на пластиковом основании. Тщательно припаяйте оба соединения.

7. Светодиодный индикатор не является обязательным. Он подключается между выходом 10V OUT клемма и заземление через резистор 1000 Ом.

8. Для правильной работы твердотельный регулятор должен быть электрически хорошо заземлен по отношению к остальной части автомобиля.Для этого (сначала) подключите его к металлической крышке регулятора напряжения с помощью крепежного винта и гайки. Примечание: сам регулятор напряжения в свою очередь должен быть заземлен на автомобиль путем его крепления. Если крепежные детали корродированы или загрязнены, их следует очистить в это время.

Отказ от ответственности: Эта страница была исследована и написана Кертисом Якобсоном и Джимом Миллером.
