Контактор и магнитный пускатель в автоматике

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под  цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя  — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

Схема подключения магнитного пускателя

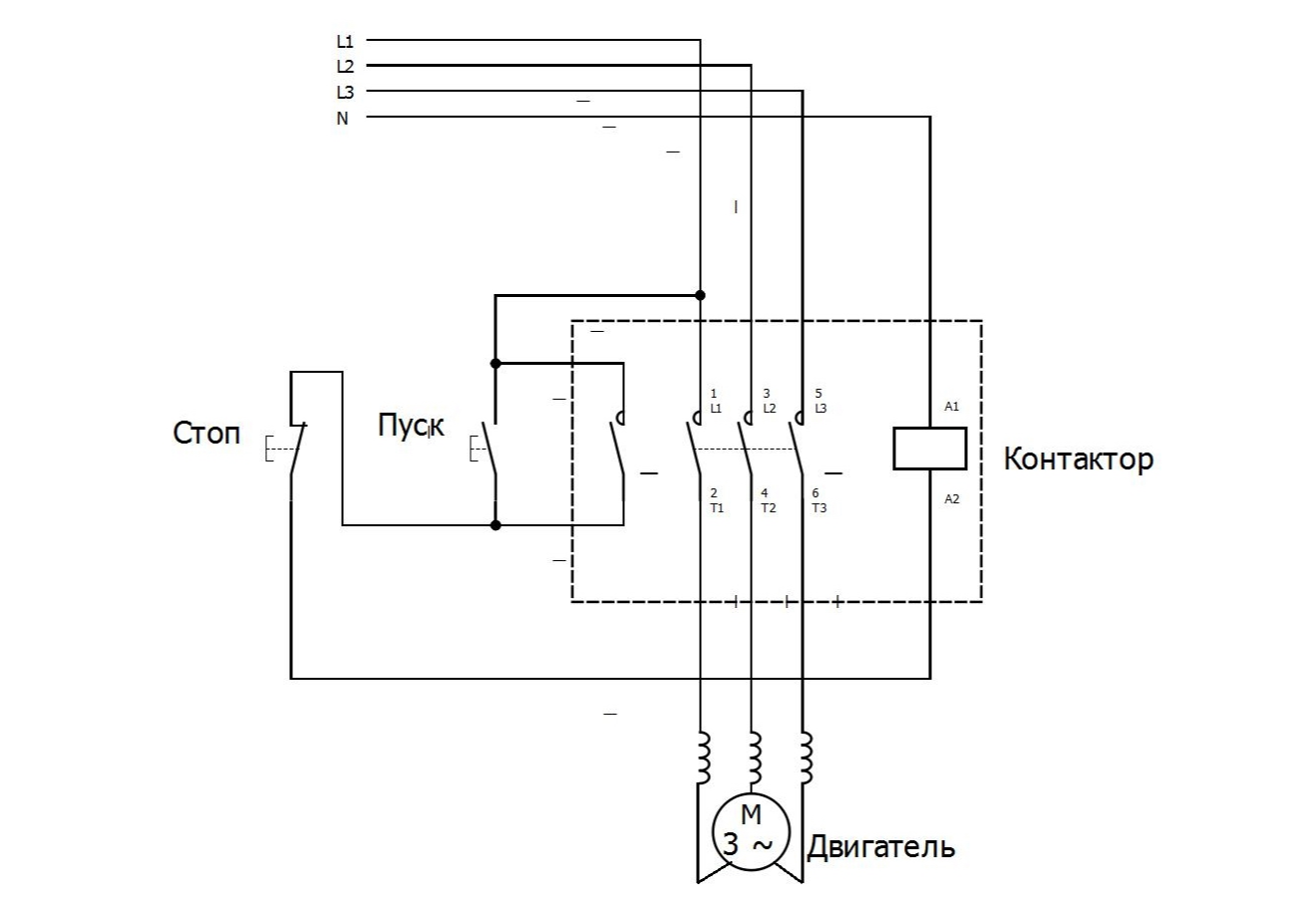

Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор срабатывает, запуская электродвигатель.

Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:

Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

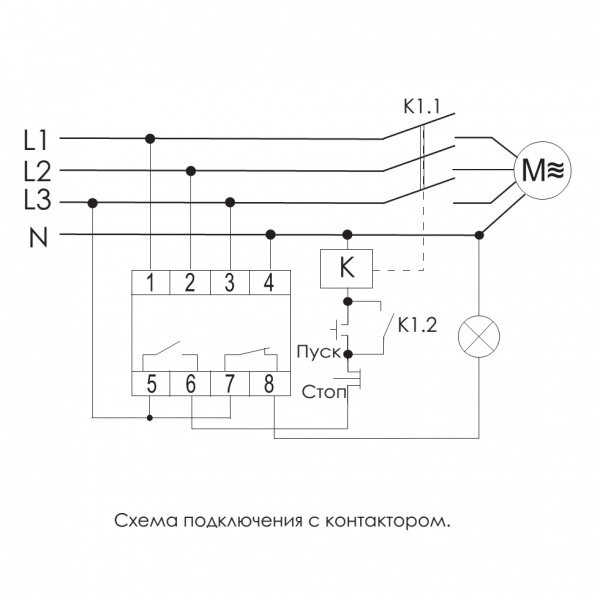

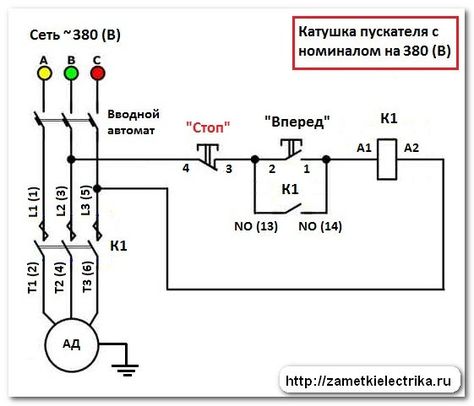

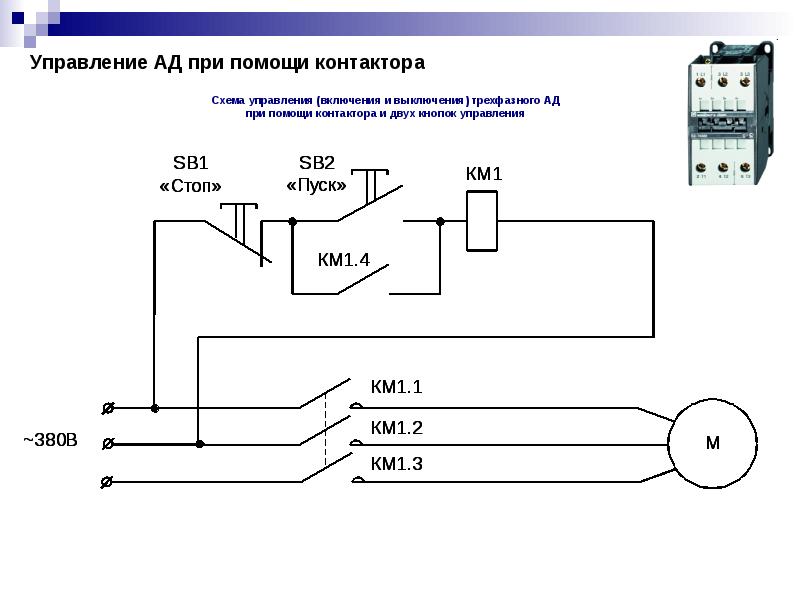

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).

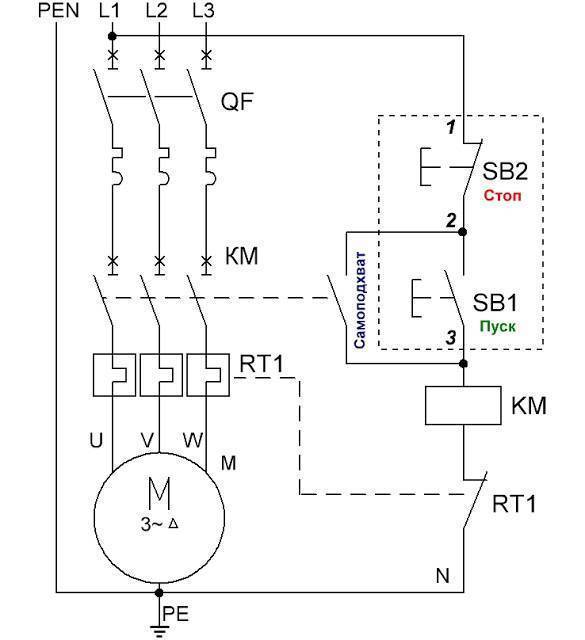

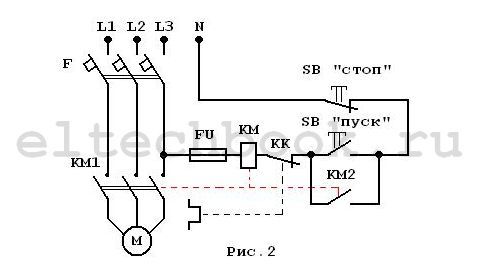

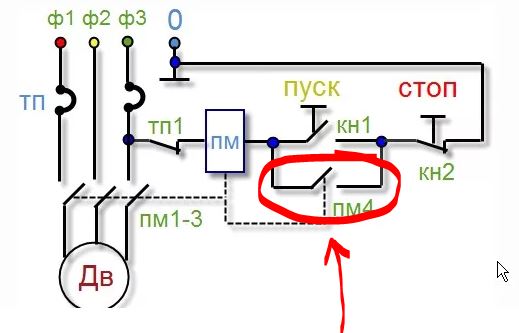

На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1. 1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

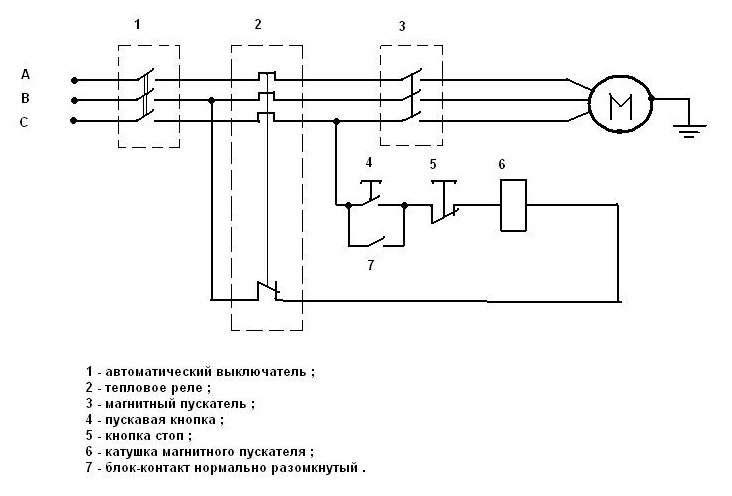

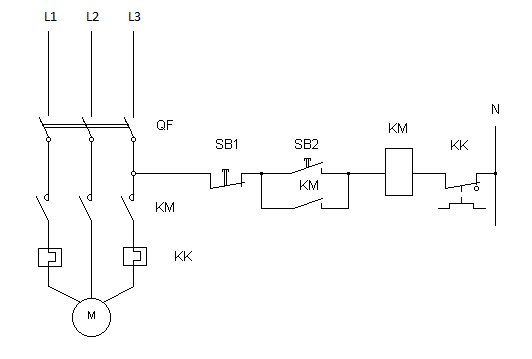

Подключение двигателя через пускатель с тепловым реле

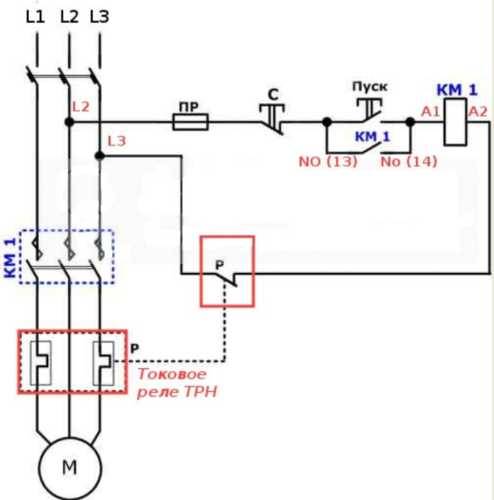

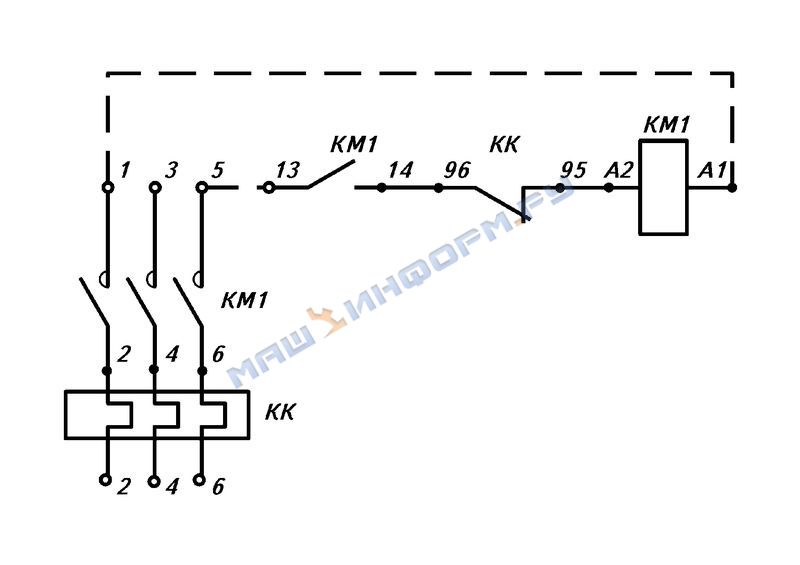

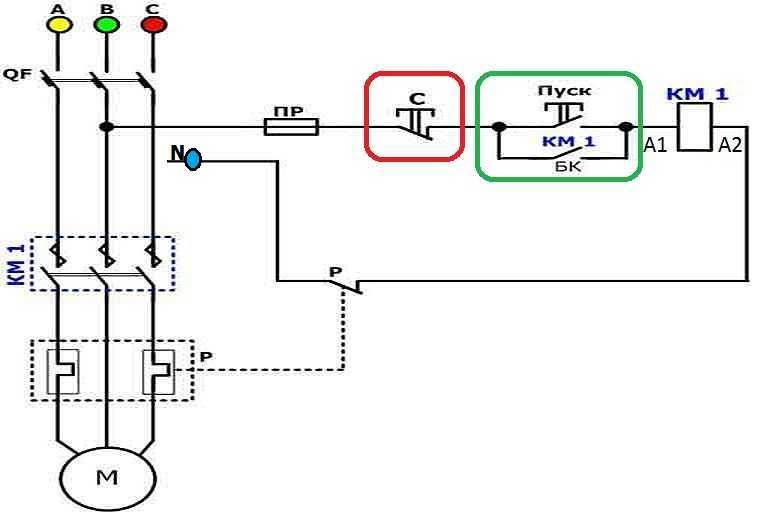

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный пускатель

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

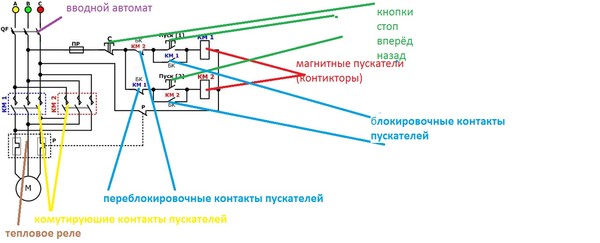

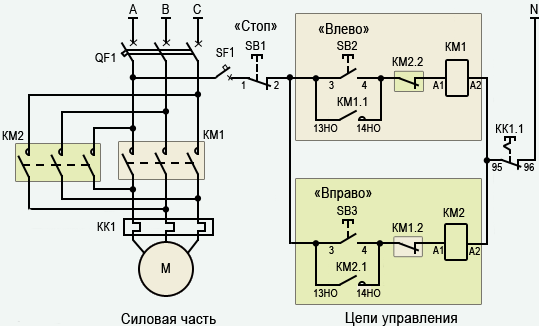

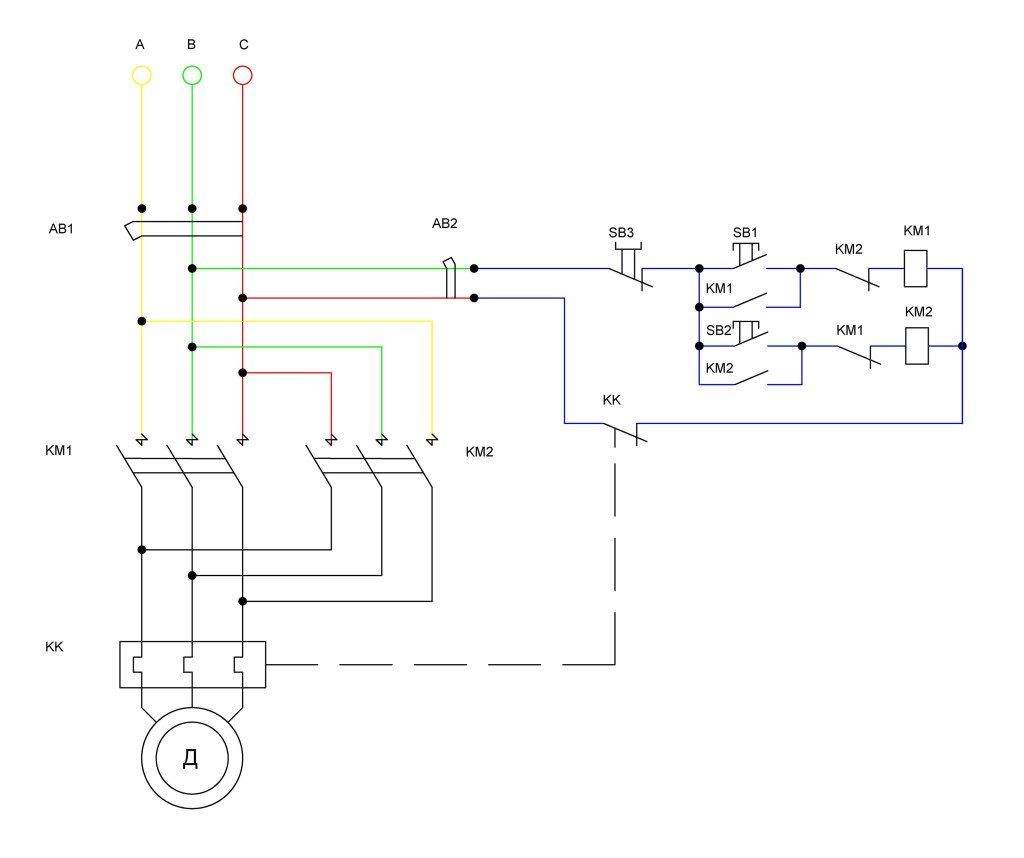

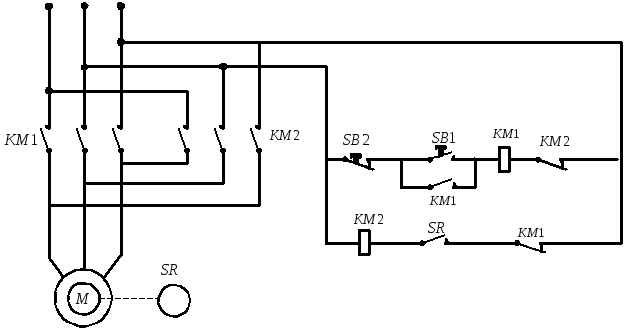

Схема реверсивного магнитного пускателя выглядит так:

Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).


Схемы включения реле и пускателей

Схемы включения реле и пускателей

Программа КИП и А

Здесь представлены и рассматриваются типовые схемы включения реле / пускателей в устройствах КИП и А.

Схемы достаточно тривиальны и широко распространены, но тем не менее могут представлять интерес для начинающих работников КИП и А.

Внимание! Так как все схемы работают под напряжением 220 Вольт, опробование и наладка должна производиться квалифицированным персоналом с соответствующей группой допуска по электробезопасности.

Простая схема управления реле / пускателем

Простая схема управления (включение / выключение) трехфазным электродвигателем приведена на рисунке 1.


Рисунок 1. Простая схема управления реле / пускателем


K1 – реле / пускатель ~220 Вольт с 4 нормально разомкнутыми контактами.
SB1 – кнопка «Пуск» с 1 нормально разомкнутым контактом
SB2 – кнопка «Стоп» с 1 нормально замкнутым контактом
K1.1 – нормально разомкнутый контакт реле K1
K1.2…K1.4 – контакты реле K1 для коммутации силовых цепей

Принцип действия

При нажатии кнопки «Пуск» (SB1), напряжение ~220 Вольт между фазой и нулевым проводом подается через нормально замкнутый контакт SB2 кнопки «Стоп» на катушку реле / пускателя K1.

Реле срабатывает и замыкает как три силовых контакта, подключая электродвигатель к трехфазной цепи, так и контакт самоподхвата K1.1, удерживающий реле во включенном состоянии.

При нажатии кнопки «Стоп» (SB2), питание катушки реле K1 прекращается, и оно переходит в исходное состояние разрывая как контакты силовой цепи, так и контакт самоподхвата K1.1.

Хотя на схеме показан процесс включения трехфазного электродвигателя, эта схема является классической и пригодна для различных целей, где используются две кнопки «Пуск» и «Стоп», с соответствующими изменениями в силовой части схемы.

Схема управления реверсивным электродвигателем

Еще одна широко используемая схема включения реле / пускателей для управления реверсивным электродвигателем приведена на рисунке 2.


Рисунок 2. Схема управления реверсивным электродвигателем


K1, K2 – реле / пускатель ~220 Вольт с 4 нормально разомкнутыми контактами и одним нормально замкнутым.
SB1, SB2 – кнопки «Вперед», «Назад» с одним нормально разомкнутым контактом.
SB3 – кнопка «Стоп» с 1 нормально замкнутым контактом

Принцип действия

При нажатии кнопки SB1Вперед»), напряжение ~220 Вольт подается через нормально замкнутый контакт SB3 кнопки «Стоп» и нормально замкнутый контакт K2.2 реле K2 на катушку реле K1.

Оно замыкает свой контакт самоподхвата K1.1, удерживая таким себя во включенном состоянии.

Кроме того, оно размыкает нормально замкнутый контакта K1.2 в цепи кнопки SB2 «Назад», предотвращая этим самым срабатывание реле K2 при нажатии кнопки «Назад». Иначе бы произошло короткое замыкание между фазами «B» и «С».

При нажатии кнопки SB3Стоп»), цепь питания катушки реле K1 разрывается, оно переходит в исходное состояние, отключая силовые цепи питания электродвигателя.

При нажатии кнопки SB2Назад»), напряжение ~220 Вольт подается через нормально замкнутый контакт SB3 кнопки «Стоп» и нормально замкнутый контакт K1.2 реле K1 на катушку реле K2. Оно замыкает свой контакт самоподхвата K2.1, удерживая таким себя во включенном состоянии.

Кроме того, оно размыкает нормально замкнутый контакта K2.2 в цепи кнопки SB2 «Вперед», предотвращая этим самым срабатывание реле K1 при нажатии кнопки «Вперед».

Силовые цепи питания электродвигателя собраны так, что при срабатывании реле K2, фазы «B» и «С» меняются местами и электродвигатель вращается в обратную сторону.

При нажатии кнопки SB3Стоп»), цепь питания катушки реле K2 разрывается, оно переходит в исходное состояние, отключая силовые цепи питания электродвигателя.

Замечания.

Для повышения надежности схемы, существуют промышленные блоки управления реверсивным электродвигателем, в которых кроме электрического блокирования включения противоположных реле / пускателей, применяются и механические рычаги блокирования одновременного срабатывания двух реле K1 и K2. В редких случаях это может происходить, когда силовые контакты одного из реле подгорели (залипли).



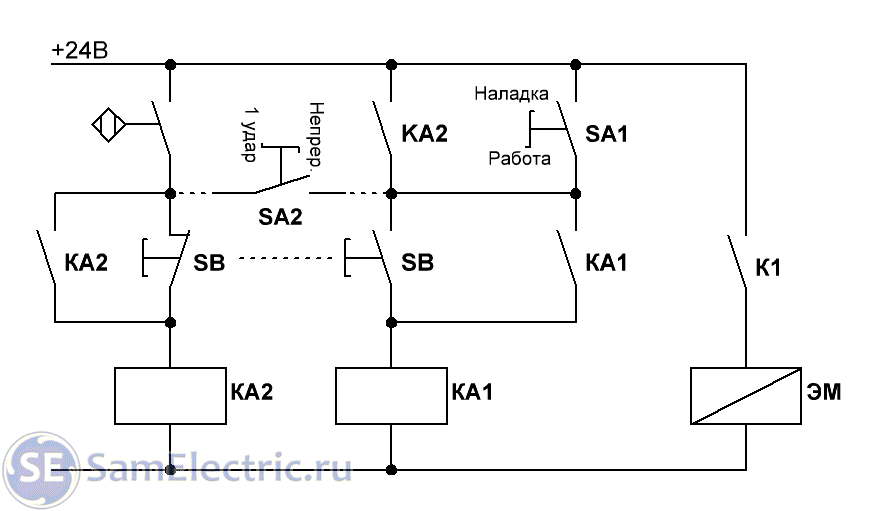

Простая схема реле с самозахватом для фиксированного замыкания электрических контактов.

Вашему вниманию очень простая схема, которая позволит зафиксировать кратковременное срабатывание (замыкание на его выходных выводах) датчика, собранная на обычном реле. То есть, допустим у нас имеется механической датчик вибрации, удара, толчка, который при своем движении кратковременно замыкает электрические контакты внутри себя. Если такой датчик подключить к исполняющему устройству, например звуковой сигнализации, то работа такой сигнализации также будет кратковременной (буквально доли секунд). Возникает вопрос, как можно сделать так, чтобы данное кратковременное срабатывание датчика обеспечивало фиксированное замыкание контактов, что управляют исполняющим устройством?

Наиболее простым решением будет использование обычного реле, работающее по схеме самозахвата. Это схема обычного электромагнитного пускателя, что применяется в электрике для пуска электродвигателей, но вместо контактора используется обычное реле. Это реле должно иметь на себе как минимум две группы нормально разомкнутых контактов. На рисунке они обозначаются как К2 и К3. Также схема содержит в себе стоповую кнопку, в роли которой можно использовать любой нормально замкнутый переключатель. То есть, его контакты должны быть замкнуты и лишь при нажатии на этот переключатель они должны размыкаться.

Ну и к этой схеме с реле и стоповой кнопкой подключается сам датчик, не имеющий фиксированного замыкания при своем срабатывании. Допустим я собрал своими руками простой датчик движения (толчка, удара, вибрации, колебания, тряски), он обозначается на схеме К1. Его я и подключил к этой схеме реле триггера. Причем его подключение происходит параллельно одному из контактов реле, что обеспечивает самозахват этого реле. При подачи на схему питания, которое должно соответствовать напряжению питания катушки самого реле, в начальный момент ничего не происходит. Так как на катушку не поступает напряжение из-за разомкнутых контактов К1 и К2, но как только датчик К1 срабатывает, хоть и кратковременно, цепь замыкается и катушка реле срабатывает. В итоге замыкаются контакты реле и происходит самозахват. Датчик уже может находится в разомкнутом состоянии, а реле продолжит работать. Ну, а ко второму контакту реле К3 уже можно подключать какое-нибудь исполнительное устройство, например звуковую сигнализацию, что будет оповещать от срабатывании датчика движения.

Для отключения схемы и размыкания исполнительных контактов К3 достаточно нажать на стоповую кнопку S1. Цепь разорвется и реле отключится. Чтобы опять включить схему нужно снова воздействовать на датчик движения. Но не все так идеально, как может показаться. Есть в схеме и свои недостатки и нюансы. А именно, для того чтобы данная схема нормально работала нужно чтобы было достаточно чувствительное реле с хорошим быстродействием своего срабатывания. Именно в этом случае схема будет нормально и надежно работать. Если использовать более мощные и медленные реле, то кратковременного срабатывания датчика не будет хватать для нормального подхвата самого реле.

Другим моментом, из-за которого схема может работать ненормально, это несоответствие токов, что протекают через датчик. Например, если использовать самодельный датчик, в котором используются тонкие провода и контакты, что срабатывают внутри него, то при больших токах в схеме может быть обгорание контактов, их залипание, нечеткое срабатывание и т.д. Так что обязательно учитывайте – величина тока должна быть изначально учтена для всех контактов и цепей схемы, принадлежащих данному устройству.

В приведенном рисунке схемы исполняющие контакты реле замыкают цепь для светодиода, который подключен последовательно с резистором на 1к. При срабатывании реле будет зажигаться светодиод, тем самым сигнализируя рабочее состояние этой схемы. Хотя если вы хотите более стабильную работу схемы, которая бы обеспечивала нормальный подхват реле даже при использовании медленных и мало чувствительных, то тогда лучше использовать схемы триггеров на микросхемах.

Видео по этой теме:

P.S. Причиной плохой работы медленных и мало чувствительных реле в этой схеме является наличие на катушке явления индукции. Как известно, в начальный момент при подачи на катушку напряжения она как бы сопротивляется прохождению тока через нее и тем самым препятствует нормальной работе датчика, что замыкает свои контакты на короткий промежуток времени и не имеет четкой фиксации своего замкнутого состояния. Решением этой проблемы будет вариант с добавлением усилительной схемы с небольшой задержкой времени присутствия напряжения на катушке реле. Даже наличие обычного конденсатора, стоящего параллельно катушке может улучшить ее работу.

Видео магнитный пускатель 220в

Главная › Новости

Опубликовано: 03.01.2022

Как подключить магнитный пускатель. Схема подключения.

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора, перейдите сюда магнитный пускатель 220в. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя.  При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:


С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.

Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.

На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.


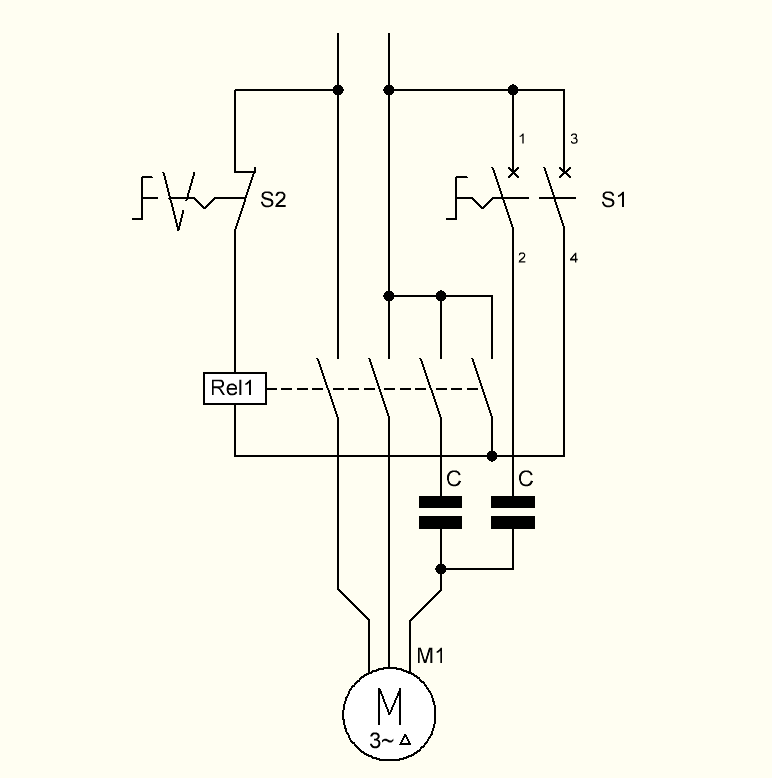

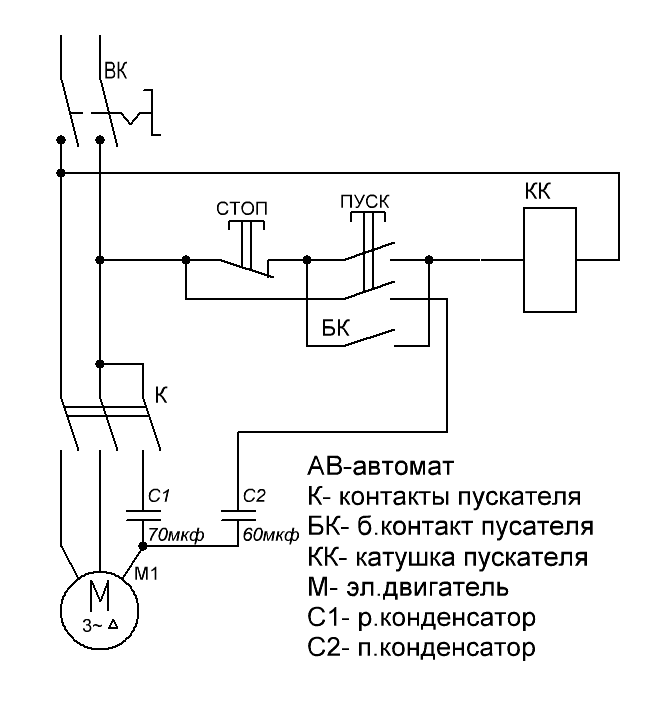

Как подключить магнитный пускатель к 220в простая схема.

магнитный пускатель для чайников

Схема подключения пускателя | Онлайн журнал электрика

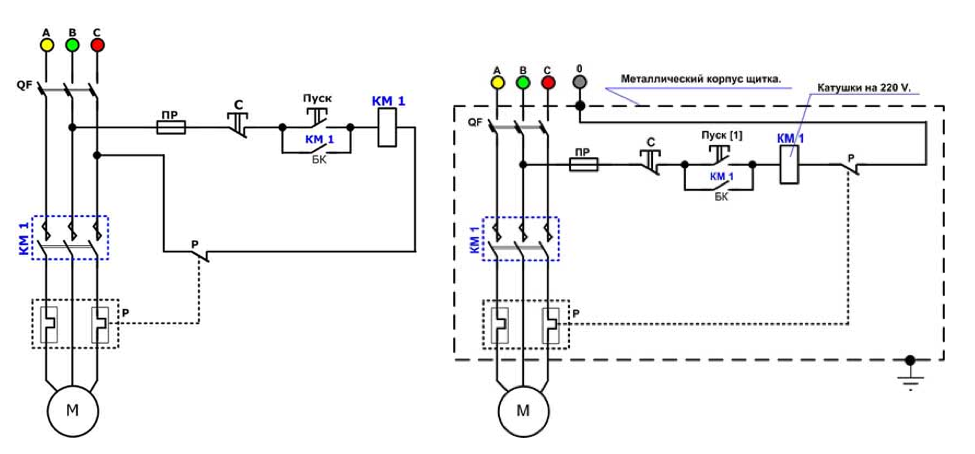

Это простая схема пускателя (облегченный вариант), которая лежит в базе всех либо, по крайней мере, большинства схем пуска асинхронных электродвигателей, используемых очень широко, как в индустрии, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни удивительно, но есть и такие люди). Хоть Вы, может быть, естественно понимаете принцип её  работы, но для освежения памяти либо для новичков все же опишу кратко эту работу. И так, вся схема не считая электродвигателя, который установлен конкретно на определенном оборудовании либо устройстве, устанавливается или в щитке либо в специальной коробке (ПМЛ).

Кнопки Запуска и СТОПА, могут находится как на фронтальной стороне этого щитка, так в не его (устанавливаются на месте, где комфортно управлять работой), а может быть и там и там, зависимо от удобства. К данному щитку подводится трёхфазное напряжение от блежайшего места запитки (обычно, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.

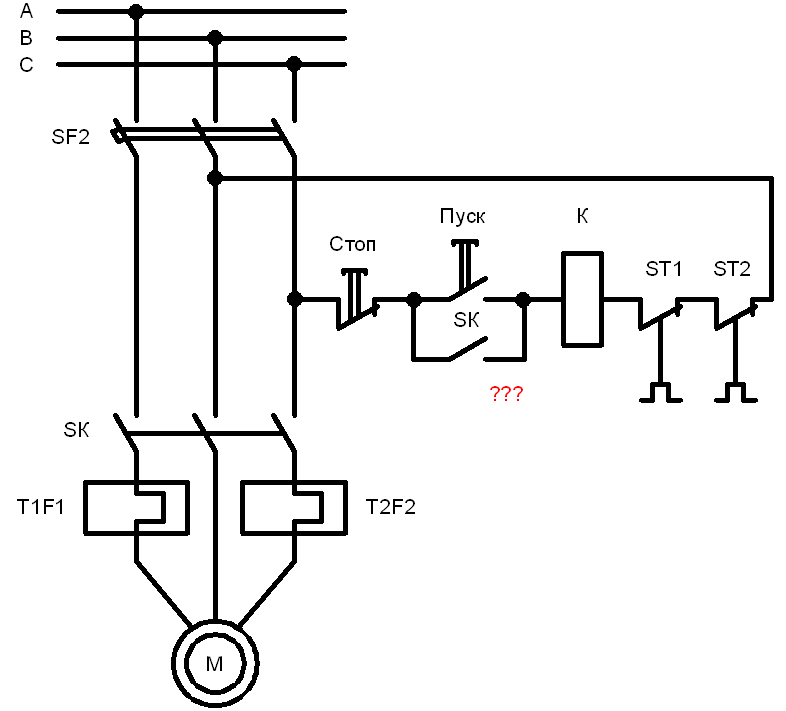

Схема пускателя облегченный вариант

А сейчас о механизме работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для пуска асинхронного электродвигателя требуется срабатывание магнитного пускателя(ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, нужно подать на его обмотку напряжение (кстати, величина его находится в зависимости от самой катушки, другими словами, на какое конкретно напряжение она рассчитана. Это так же находится в зависимости от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, так как берётся с одной из имеющихся фаз и нуля). Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на замкнутый контакт термический защиты электродвигателя ТП1, дальше проходит через катушку самого пускателя и выходит на кнопку Запуск (КН1) и на контакт самоподхвата ПМ4 (магнитного пускателя). С их питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.

Для пуска требуется надавить кнопку «Запуск», после этого цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для запуска мотора) и контакт ПМ4, который даст возможность при отпускании кнопки запуска, продолжать работу и не отключить магнитный пускатель (именуется самоподхватом). Для остановки электродвигателя, требуется всего только надавить кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В итоге контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до последующего пуска Запуска.

Для защиты обязательно ставятся термические реле (на нашей схеме это ТП). При перегрузке электродвигателя, соответственно увеличивается ток, и движок резко начинает  греться, прямо до выхода из строя. Данная защита срабатывает конкретно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.

Данные случаи бывают в основном при полном заклинивании механической части либо при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко предпосылкой становится и сам движок, из-за высохших подшипников, нехорошей обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья: Схема пускателя облегченный вариант, была очень полезна и в один прекрасный момент не раз понадобится в жизни.

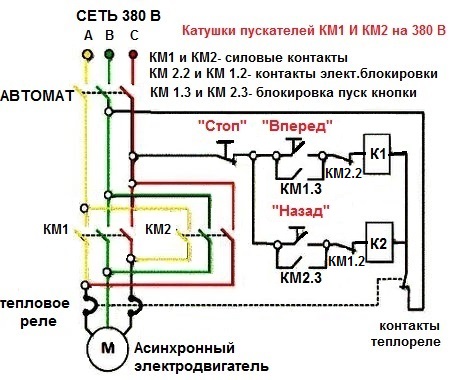

Подключения пускателя по схеме — реверс

Вариант приведенной выше схемы, используется для пуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования которое должно работать в 2-ух направлениях, это кран  — балки, тельферы, лебедки, открывание-закрывание ворот и др. нужна другая электрическая схема. Для такой схемы нам понадобится не один, а два схожих пускателя и кнопка ПУСК-СТОП 3-х кнопочная, т. е. две кнопки Запуск и одна СТОП. Могут в схемах реверс, употребляться пульты и на две кнопки, это участки, где промежутки работы очень короткие. К примеру маленькая лебедка, промежутки работы 3-10 секунд, для работы этого оборудования, вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок контакты  (пм1 и пм2) самоподхвата не задействуются, а конкретно  пока вы держите кнопку нажатой –  оборудование работает, как отпустили – оборудование тормознуло. В остальном схема реверс подобна схеме облегченный вариант.

Подключения пускателя по схеме – реверс

Пускатель со схемой звезда – треугольник

Переключение мотора со звезды на треугольник используют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник большие трехфазные асинхронные движки от 30-50 кВт, и высокооборотные ~3000 об/мин, время от времени 1500 об/мин.

Если движок соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если движок соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Тут в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не меняется.

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).

Когда электродвигатель разгоняется и набирает полные обороты, картина стопроцентно изменяется. Дело в том что движок имеет мощность которая не находится в зависимости от того подключен он в звезду либо на треугольник. Мощность мотора зависит в основном от железа и сечения провода. Тут действует другой закон электротехники «W=I*U»

Мощность равна сила тока, умноженная на напряжение, другими словами чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220). В движке концы обмоток выведены на «клеммник»  таким образом что зависимо от того каким образом поставить перемычки получится подключение в звезду либо в треугольник.  Такая схема обычно нарисована на крышке. Для того чтоб создавать переключения со звезды на треугольник, мы заместо перемычек будем использовать контакты магнитных пускателей.

Схема звезда – треугольник

 Схема подключения трехфазного асинхронного мотора, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К движку подходит 6 концов. Магнитный пускатель КМ служит для включения и отключения мотора. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного мотора в треугольник. Обратите внимания, провода от клеммника мотора должны быть включены в таком же порядке, как и в самом движке, главное не спутать.

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ он срабатывает и на него подается напряжение через  блок контакт сейчас кнопку можно отпустить. Дальше напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2 и движок запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя КМ2, а от туда на катушку магнитного пускателя КМ1. И электродвигатель врубается в треугольник. Пускатель КМ2 следует также подключать через  нормально-замкнутый блок контакт пускателя КМ1, для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:

— Автоматический выключатель;

— Три магнитных пускателя КМ, КМ1, КМ2;

— Кнопка запуск – стоп;

— Трансформаторы тока ТТ1, ТТ2;

— Токовое реле РТ;

— Реле времени РВ;

— БКМ, БКМ1, БКМ2– блок контакт собственного пускателя.

Как подключить освещение через контактор и в каких случаях это нужно? | Лампа Эксперт

Контактор — это электромагнитный коммутационный прибор, по своему устройству он почти такой же, как и обычное реле. Он состоит из трёх основных элементов:

  • Катушка — при подаче на неё напряжения замыкаются (включаются) или размыкаются (отключаются) группы контактов. В магазинах можно найти контакторы с катушками, которые управляются разным напряжением. Наибольшее распространение получили контакторы с катушками на 220 и 380В переменного тока, но есть и с низким номинальным напряжением (24В). Первые могут использоваться в однофазных сетях, для вторых обязательно наличие трёх фаз. Клеммы катушки на корпусе современного контактора обозначаются так — A1, A2.
  • Силовые контакты — к ним подключается нагрузка. Количество контактов также называют числом полюсов. Есть разные варианты, на практике чаще применяются 3 и 2-полюсные контакторы. При заказе в интернет-магазинах обращайте внимание на число полюсов и нормальное состояние контактов (замкнуты или разомкнуты при отсутствии напряжения на катушке). Входные контакты, которые подключаются к сети обычно обозначаются как L1, L2, L3 или цифрами 1, 3, 5. А выходные, к которым подключается нагрузка — T1, T2, T3 или цифрами 2, 4, 6.
  • блок-контакты — маломощные контакты, которые нужны для самоподхвата (чтобы контактор оставался включенным после снятия управляющего сигнала или после того, как вы отпустите кнопку кнопочного поста), а также для систем индикации и сигнализации состояния цепей.
Назначение элементов контактора

Назначение элементов контактора

Часто для управления контакторами используют кнопочные посты. Это устройства, содержащие 1 и более кнопок без фиксации с нормальной-замкнутым и нормально-разомкнутым контактом (на задней стороне 2 пары клемм для подключения, по одной для каждой из пар контактов. Пример кнопочного поста вы можете видеть на рисунке ниже. Они применяются в схемах с самоподхватом пускателя (именно такую мы рассмотрим далее), либо без него — в схемах управления грузоподъёмными механизмами (в пределах этой статьи мы не будем их рассматривать.

Разные исполнения кнопочных постов.

Разные исполнения кнопочных постов.

Зачем нужно подключать освещение через контактор?

Нам известны три случая, когда без реле или контактора в схеме освещения не обойтись, это может быть:

1. Много мощных светильников — большая нагрузка.

2. Нужно включать или выключать всё освещение одновременно с одного места или наоборот всё освещение электроустановки нужно включать и выключать с нескольких мест, удалённых друг от друга.

3. Несовместимость автоматики со схемой питания светильника.

Рассмотрим каждый из них отдельно.

Случай первый: Много мощных источников света.

Например, при организации, освещения складского помещения, выставочного, торгового зала и других подобных объектов большой площади устанавливают ряд мощных светильников. Использовать обычный выключатель нельзя, так как зачастую бытовой выключатель света рассчитан на 10А.

К тому же ставить выключатели каждой из групп светильников непосредственно рядом с ними — нерационально, так как для включения света нужно пройти через всё помещение. Можно, конечно, установить выключатели каждой из групп светильников в одном месте, но тогда несколько усложняется организация автоматического управления.

Поэтому если нужно организовать включение и отключения освещения с одного места, например, пульта службы охраны, диспетчерской или кнопочного поста, установленного у входа на эту территорию, используют контакторы.

Подключение освещения через контактор позволит и просто организовать управление светом с любого числа мест без использования проходных и перекрестных выключателей, что в некоторой мере упростит схему.

QF1 — автоматический выключатель линии освещения; QF2 — автоматический выключатель в цепи контактора — его установка не обязательна, но крайне желательна; SB1, SB2 — нормально-замкнутая и нормально-разомкнутые кнопки соответственно, кнопочного поста; KM1 (на схеме слева) — силовые контакты контактора; КМ1 (на схеме справа) — катушка контактора; ИНД — лампа индикации состояния цепи (включена или выключена), это удобно если кнопочный пости стоит вдали от освещаемой зоны.

QF1 — автоматический выключатель линии освещения; QF2 — автоматический выключатель в цепи контактора — его установка не обязательна, но крайне желательна; SB1, SB2 — нормально-замкнутая и нормально-разомкнутые кнопки соответственно, кнопочного поста; KM1 (на схеме слева) — силовые контакты контактора; КМ1 (на схеме справа) — катушка контактора; ИНД — лампа индикации состояния цепи (включена или выключена), это удобно если кнопочный пости стоит вдали от освещаемой зоны.

Однофазный вариант схемы, вместо контактора можно использовать и мощное реле, количество полюсов может быть любым.

Однофазный вариант схемы, вместо контактора можно использовать и мощное реле, количество полюсов может быть любым.

Если вы не хотите по какой-то причине использовать кнопочный пост — можно подключить через обычный выключатель света. Тогда схема несколько видоизменится

Однофазный вариант схемы приводить не будем он аналогичен. SA1 — обычный выключатель света или тумблер.

Однофазный вариант схемы приводить не будем он аналогичен. SA1 — обычный выключатель света или тумблер.

Схема управления светом из нескольких мест также может быть организована при использовании реле или контактора, только в этом случае нужно использовать кнопочные посты.

Можно установить столько кнопочных постов сколько нужно.

Можно установить столько кнопочных постов сколько нужно.

Случай второй — обесточить линию освещения, чтобы свет погас везде независимо от положения выключателя

При сборке электрощита с неотключаемыми линиями или когда нужно сделать так, чтобы при выходе из здания линия освещения обесточивалась, свет отключался независимо от положения выключателей. Когда это нужно? Вспомните сколько раз вы, выходя из квартиры, замечали, что забыли выключить свет в спальне. После этого приходилось разуваться или идти обутым через всю квартиру…

Вот именно поэтому если при прокладке проводки отделить линию освещения от линии розеток — вы сможете в электрощите установить контактор и отключать только свет во всей квартире. При этом не отключая питания важных потребителей — холодильника, котла или чего-то другого. Такое решение несколько отличается от «неотключаемых линий» тем, что вы отключите именно цепь освещения.

Схема цепей управления в этом случае аналогична, но схема подключения силовых цепей изменится.

SA1 — обычный выключатель, установленный возле двери. Если его включить или выключить — появится или исчезнет напряжение в цепях освещения каждой из комнат. Если у вас освещение квартиры или дома разбито на несколько групповых автоматов — подавайте напряжение на них с клемм выходных контактов контактора.

SA1 — обычный выключатель, установленный возле двери. Если его включить или выключить — появится или исчезнет напряжение в цепях освещения каждой из комнат. Если у вас освещение квартиры или дома разбито на несколько групповых автоматов — подавайте напряжение на них с клемм выходных контактов контактора.

Случай третий: реле, датчики и другая автоматика для управления освещением

В статье о датчиках для управления освещения мы рассказывали о том, что всю бытовую автоматику подобного назначения можно условно разделить на 2 больших группы:

— двухпроводная. Когда прибор ставится в разрыв фазного провода на светильник.

— с тремя и больше проводов для подключения. Когда на прибор подаются «свои» и фаза и ноль.

Подробнее можете почитать по этой ссылке.

При использовании светодиодных светильников или ламп с устройствами для автоматического управления освещением, а именно с двухпроводными реле освещенности или датчиками движения.

У такой связки есть существенная проблема — для функционирования «двухпроводной» через неё должен протекать ток, при использовании ламп накаливания никаких проблем не возникает, но, если использовать светодиодные или люминесцентные лампы с ЭПРА — они будут мигать.

Это связано с тем, что через входные цепи источников питания этих видов ламп будет также протекать ток, соответственно будет заряжаться фильтрующий конденсатор на входе, а запасённой в нём энергии хватит на короткую вспышку. Решить эту проблему можно если установить параллельно светильнику резистор или подключить его через реле, а если светильников много — через контактор.

Отметим и то, что, если ваша автоматика слишком слабая для подключенных ламп, например, когда нужно организовать автоматическое выключение целой улицы или галереи — также нужно использовать контакторы.

Схема подключения датчика освещенности или датчика движения (сверху для двухпроводных, внизу для трёхпроводных) для управления контактором. Также можно использовать для удаленного управления или управления светом по графику «умные» wi-fi реле типа SONOFF.

Схема подключения датчика освещенности или датчика движения (сверху для двухпроводных, внизу для трёхпроводных) для управления контактором. Также можно использовать для удаленного управления или управления светом по графику «умные» wi-fi реле типа SONOFF.

На этом мы завершаем статью о подключении освещения через контактор. Если у вас остались какие-то вопросы — пишите в комментарии и мы поможем решить вашу проблему.

Также не забывайте ставить лайки и подписываться на канал — это важно для нас.

РЕЛЕ

   В этой статье мы поговорим о Реле. Реле это устройство, созданное для коммутации электрических цепей, которое может осуществляться в устройствах автоматики даже без помощи человека. Рассмотрим поподробнее, какие существуют типы, и для каких целей служат реле. Самое распространенное электромагнитное реле может быть в двух положениях: включено и отключено. Состоит реле из контактов, катушки, подвижного якоря, толкателя контактной системы, выводов реле. Фото катушки магнитного пускателя (реле), изображено на нижеприведенном рисунке, все катушки сделаны по одному принципу:

Катушка магнитного пускателя

   Катушка представляет собой медный провод, намотанный на оправке, и представляет собой, в простейшем случае цилиндр, внутри которого находиться сердечник электромагнита. При подаче напряжения на выводы катушки, она втягивает в себя сердечник по принципу электромагнита, при этом толкатель двигает (толкает) подвижную систему контактов, часть из которых при этом замыкается, а часть размыкается.

Рисунок строение реле

   Далее изображено схематическое обозначение основных деталей, из которых состоит реле и которые необходимы нам для понимания его работы:

Схематические обозначения деталей реле

 — Под цифрой один изображена катушка электромагнитного реле, так она обозначается на принципиальных схемах.
 — Под цифрой два изображен свободно разомкнутый контакт.
 — Под цифрой три изображен свободно замкнутый контакт.

   А здесь изображены катушка и группы контактов вместе:

Схематическое обозначение катушки и контактов

   Контакты реле могут быть, как свободно замкнутыми, так и свободно разомкнутыми. Свободно замкнутые, это те контакты, которые в отсутствие напряжения на катушке реле находятся в замкнутом состоянии. Свободно разомкнутые контакты соответственно в отсутствие напряжения находятся в разомкнутом состоянии. Реле бывают рассчитанные на работу, как от переменного, так и от постоянного тока. На фотографии можно видеть маломощное электромагнитное реле:

Фотография электромагнитного реле

   Электромагнитные реле выпускаются на разную мощность, начиная от низковольтных малогабаритных реле, магнитных пускателей осуществляющих управление двигателями и цепями управления станков, до мощных контакторов (сделанных тоже по типу реле) осуществляющих коммутацию значительных токов и позволяющих управлять работой больших двигателей в насосных станциях, котельных и других объектах электроустановок. На рисунке ниже изображен магнитный пускатель серии ПМЕ:

Магнитный пускатель ПМЕ

   Подобные магнитные пускатели имеют катушку, рассчитанную на напряжение питания от 110 до 380 вольт для работы от сети переменного тока. Магнитные пускатели помимо силовых контактов, рассчитанных на большую нагрузку, имеют вспомогательные свободно замкнутые и свободно разомкнутые контакты. Вспомогательные контакты используются в цепях управления устройством, например токарным или сверлильным станком. Ниже на рисунке схема нереверсивного пуска электродвигателя.

Схема нереверсивного пуска электродвигателя

   В левой части, как нам известно, из приведенных выше схематических изображений, изображены под обозначением КМ три спаренных для одновременного включения силовых контактов включения электродвигателя. Прямоугольник, обозначенный КМ, это как мы знаем, обозначение катушки пускателя. Свободно разомкнутый контакт, находящийся под обозначением кнопки SBC (которая, кстати, является кнопкой включения электродвигателя) служит контактом так называемого «самоподхвата питания”. Рассмотрим вкратце эту схему, являющуюся типичной схемой нереверсивного включения двигателя (по такой схеме устроены приводы наждаков на производстве”:

Наждачная бабка фото

   После нажатия кнопки SBC питание подается на катушку пускателя (реле) КМ. Замыкаются силовые и вспомогательный контакт магнитного пускателя. При этом включается двигатель. Для какой цели нам служит вспомогательный контакт «самоподхвата питания” ? Если бы его не было и мы отпустили кнопку включения SBC, то катушка была бы у нас обесточена и двигатель остановился. Контакт «самоподхвата питания”, замыкаясь враз с силовыми контактами, шунтирует кнопку включения своими контактами и после её отпускания питание с катушки не пропадает, до тех пор, пока не будет нажата кнопка остановки двигателя SBT. Либо не будет обесточен станок или иное устройство, в котором будут установлены этот двигатель и схемы управления. Дальше изображен мощный контактор, устройство которого как уже писалось выше также основано на принципе действия электромагнитного реле:

Реле контактор

Тепловые реле


   Второй тип реле, также широко используемый в электротехнике, это тепловые реле. Фото теплового реле приводится на следующем рисунке:

Фото тепловое реле

   Эти реле очень часто используются в паре с электромагнитными реле (пускателями и контакторами) для защиты электрических цепей с электродвигателями от перегрузок. Если кто-нибудь обратил внимание, на рисунке, где была приведена схема нереверсивного пуска электродвигателя, присутствует и такое схематическое изображение:

Изображение на схеме тепловое реле

   Ниже на рисунке показано устройство теплового реле:

Рисунок устройство теплового реле

   Как устроено тепловое реле: в его состав входит биметаллическая пластина, сделанная из двух металлов имеющих различный коэффициент расширения. При нагреве биметаллическая пластина изгибается и освобождает пружину, которая размыкает силовые контакты теплового реле. Происходит это мгновенно, в целях быстрого гашения дуги. Так обозначается, на схемах (выделено красным) тепловое реле.

Обозначение на схема теплового реле

   На рисунке под цифрой 2 изображены контакты теплового реле, которые размыкаются при срабатывании теплового реле и обесточивают двигатель. Под цифрой 1 показаны контакты теплового реле, которые входят в цепь с биметаллической пластиной. После срабатывания реле можно включить заново, после остывания пластины нажав на толкатель, размещенный на тепловом реле.

Реле времени

   В радиоэлектронике и электротехнике часто используются так называемые реле времени:

Реле времени фото

   Такие реле предназначены для выдержки времени, по истечении которого включается другое устройство, подключенное к реле времени. Существуют и находят применение в электронике также герконовые реле. Герконы — это герметичные устройства управляемые магнитным воздействием. Фото герконового реле и его устройство приведено на картинках расположенных ниже:

Герконовое реле фото

   Современным трендом является использование твердотельных реле — где полностью отсутствуют подвижные части, а функцию коммутатора берут на себя силовые тиристоры или транзисторы, но об этом вы можете почитать здесь. Обзор подготовлен специально для сайта Радиосхемы, с вами был AKV.

   Форум по автоматике и реле

   Форум по обсуждению материала РЕЛЕ




MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.


SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.


Стартер не проворачивается в горячем состоянии (нагрев)

Если ваш стартер легко проворачивается на холодном двигателе, но «буксует» или проворачивается очень медленно, когда он горячий, это может быть проблема «нагрева». Прежде чем осуждать стартер как плохой, следует провести системную диагностику аккумулятора, кабелей и стартера. Чтобы получить хороший обзор этих тестов, посетите сайт www.bbbind.com — нажмите «Техническая информация», выберите «Обучающие видео» и просмотрите «Как устранить проблему со стартером».

Если предположить, что результаты диагностики находятся в допустимых пределах, а стартер нормально проворачивается в холодном состоянии, вполне возможно, что это состояние «прогрева». Что такое стартер «Heat Soak»? Не вдаваясь в физику теплопроводности или закон Ньютона о конвективном охлаждении, это просто вопрос того, как стартер поглощает и сохраняет тепло от источников под капотом, таких как выпускной коллектор. Это поглощенное тепло увеличивает сопротивление электрических проводников внутри стартера. Дополнительное сопротивление приводит к тому, что стартеру требуется больше силы тока, чем обычно в холодном состоянии. Как только подкапотное тепло нагревает аккумулятор, кабели и стартер, достигается «переломный момент» в отношении общего сопротивления, которое может выдержать стартер (и при этом функционировать

).

правильно).

ОБЩИЙ эффект всего этого нежелательного сопротивления заключается в резком уменьшении протекающего тока, что, в свою очередь, означает, что стартер ограничен по току и, следовательно, либо вращается очень медленно, либо не вращается вообще. Соленоид стартера одинаково уязвим для этого состояния и, таким образом, может вообще не активировать стартер. Еще один упускаемый из виду фактор «нагрева» — это коррозия кабелей аккумуляторной батареи. В какой-то момент очистка клемм и разъемов аккумулятора может уже не помочь, если коррозия уже распространилась по всей длине кабелей.Внешняя изоляция кабеля «скрывает» коррозию.

Перегрев обычно можно устранить, установив на стартер теплозащитный экран; это будет отражать тепло от стартера. На самом деле, многие автомобили изначально оснащены теплозащитным экраном с завода. К сожалению, они часто выбрасываются при замене стартера. Скорее всего, вы можете найти использованный теплозащитный экран на свалке или приобрести новый в местном магазине запчастей. Другие исправления могут включать в себя модернизацию кабелей батареи с помощью кабеля большего сечения или установку батареи большей емкости.Все, что будет охлаждать стартер или увеличивать силу тока стартера, должно значительно помочь.



РЕШЕНО: Как поменять стартер на своей машине? — 1994-2001 Акура Интегра

Это старый пост, поэтому я добавлю информацию для будущих пользователей. Было заявлено, что автомобиль может завестись после 4-8 попыток. Это признак двух возможных причин, первая из которых заключается в том, что ослабленное электрическое соединение или контакт нагрелись настолько, что соединение затянулось, и на стартер подается больший ток.Второй — плохой стартер, обычно там, где втулки внутри изношены, а якорь тянется, как только вы нажмете стартер достаточное количество раз, и якорь постепенно переместится в хорошее место, он заведется. Связанным с этим движением также может быть плохой контакт якоря и щеток, опять же, как только якорь постепенно переместится в хорошее место, он начнется. Обычно у вас возникают проблемы с запуском, которые со временем ухудшаются.

Как уже упоминалось, очистите все соединения и контакты в цепи стартера, клеммы аккумуляторной батареи, положительные и отрицательные кабели основного аккумулятора (масса двигателя и шасси), цепи управления, такие как переключатель P/N (требуется разборка для очистки), выключатель зажигания. (эта часть используется только для запуска и требует разборки для очистки, что трудно сделать в случае необходимости), реле стартера (просто замените его, его может быть трудно разобрать для очистки и оно не прослужит долго) и всю проводку, участвующую во всех цепях (не сгоревшие, ржавые (позеленевшие) соединения или висящие на нитке).Сам корпус стартера должен иметь чистый заземляющий контакт с корпусом трансмиссии или блоком двигателя, к чему бы он ни был прикреплен болтами, поэтому контакт металла с металлом также должен быть очищен щеткой.

Обход схемы и подключение стартера непосредственно к соленоиду (в целях тестирования) требуют осторожности, чтобы ничего не закоротить, это то, что Autozone будет делать на счетчике, когда вы включаете стартер, но тест без нагрузки не то же самое, что тест на загруженном автомобиле. Хотя они могут увидеть проблему, если достаточно плохо и вам повезет.

Для тех людей, которые хотят восстановить свой стартер, вы сначала осмотрите его на наличие следов трения внутри и признаков износа втулок/подшипников. Если вы изношены до этого момента, просто купите восстановленный без рецепта. Если ваши щетки просто изношены, осмотрите все маленькие медные контакты якоря, чтобы убедиться, что на них нет глубоких канавок, они не выглядят обожженными, и немного наждачной бумаги вокруг области может немного сгладить все, что угодно. хуже, купите другой стартер. Замените все элементы для соленоида и контактов, ведущих к точкам.Если вы чувствуете, что нужны большие детали, такие как статор, якорь, втулки, сломанные корпуса, просто купите другой стартер. ОЧИСТИТЕ все и СМАЗАТЬ там, где это необходимо.

Я только заменил контакты соленоида во многих стартерах Honda и Toyota, чтобы решить именно эту проблему. Удачи всем будущим механикам по проблемам со стартером.

самоудерживающееся определение | Английский толковый словарь

сам


     n   pl   , сам

1  отчетливая индивидуальность или идентичность человека или вещи

2  обычное или типичное телосложение или личные характеристики человека
она снова выглядела прежней

3  хороший я (или себя)
Редкий  вежливый способ обращения к человеку (или людям), используемый после вашего, его, ее или их

4  собственное благополучие или интересы
он думает только о себе

5  осознание человеком своей собственной идентичности или бытия

6    (Философия)   обычно предшествует: the   то, что существенно для человека, особенно. разум или душа в картезианской метафизике; эго

7 птица, животное. и т. д., то есть везде один цвет, особенно. голубь однотонный
     прон

8  Не стандартное  я, себя и т. д.
мест для себя и жены
     прил

9  того же цвета или материала
платье с поясом из той же ткани       См. также     → однотонный

10  Устаревшее  то же
    (древнеанглийское seolf; родственно древнескандинавскому sjalfr, готскому silba, древневерхненемецкому selb)

самостоятельная
     комбинированная форма

1  самого себя или себя
самооборона, самоуправление

2  за счет, для, из-за, для или от самого себя
самозанятость, самоуважение, самоуважение

3  автоматический или автоматический
самоходный

самоотречение
     n   отказ от своих интересов в пользу интересов других
  самоотверженный      прил

самопоглощение
     n

1 занятость собой в ущерб другим или внешнему миру

2    (Физика)  процесс, при котором часть излучения, испускаемого материалом, поглощается самим материалом

самоуничижение
     н

1 умаление или злоупотребление своими способностями и т. д.

2     строгий термин для     → мастурбация

самодействующие
     прил   не требующие внешнего воздействия или контроля для функционирования; автоматический
  самодействие      п

самоактуализация
     n     (Психология)  процесс становления себя как целостной личности, способной развивать свои способности и понимать себя

собственный адрес
     прил

1 адресовано для возврата отправителю

2  самостоятельно
адресованное самому себе замечание

самозащита
     n     (Социальное обеспечение)    (особ.в США)

a  практика, когда умственно отсталые люди говорят сами за себя и контролируют свои дела, а не люди, не являющиеся инвалидами, автоматически берут на себя ответственность за них
   См. также     → нормализация

b  (как модификатор)
группа самозащиты

2  действие или условие представления себя либо в целом в обществе, либо в официальных разбирательствах, таких как суд

самовозвеличивание
     сущ.   акт увеличения собственной власти, значимости и т. д., особ. в агрессивной или безжалостной манере
  самовосхваляющий      прил

самоотжигающийся
    adj     (Металлургия) обозначает некоторые металлы, такие как свинец, олово и цинк, которые рекристаллизуются при температуре воздуха и поэтому могут подвергаться холодной обработке без деформационного упрочнения

самоуничтожение
     n   отречение от себя в мистическом созерцании, союз с Богом и т. д.

самозваный
     прил   взявший на себя власть без согласия других
самозваный критик

самоутверждение
     сущ.    действие или случай высказывания собственного мнения и т. п., особ. в агрессивной или тщеславной манере
  самоутверждающий      прил
  самонадеянно      нареч
  самоуверенный      прил
  самоуверенно      нареч
  самоутверждение      н

самооценка
     n

1  оценка собственных способностей и недостатков

2    (Финансы)  система, позволяющая налогоплательщикам оценивать свои собственные налоговые обязательства

уверенность в себе
     n   уверенность в достоверности, ценности и т. д., собственных идей, мнений и т. д.

самоуверенный
     прил   уверенный в себе
  самоуверенно      нареч
  самоуверенность      н

самообслуживание
     прил   , обозначающее жилье, в котором арендатор или посетитель предоставляет и готовит себе еду

эгоцентричный
     прил   полностью занятый своими заботами
  эгоцентрично      нареч
  эгоцентризм      н

самостоятельная сертификация
     n   (в Великобритании) официальное заявление работника своему работодателю о том, что отсутствие на работе на срок до семи дней связано с болезнью. С 1982 г. он заменил справку от врача для целей выплаты пособия по болезни
   См. также     → больничный лист

однотонный
     прил

1  только одного и однородного цвета
однотонные цветы, однотонное платье

2    (из ткани, материала и т. д.)

а имеющие натуральный или первоначальный цвет

б  сохранение цвета нити перед плетением

самоуправление
     n      другой термин для     → самоконтроль

я-концепция
     n     (психология)  весь набор отношений, мнений и представлений, которые человек имеет о самом себе

сознавшийся
     прил   по собственным показаниям или признанию
сознавшийся лжец

уверенность в себе
     n   уверенность в собственных силах, суждениях и т. д.
  самоуверенный      прил
  самоуверенно      нареч

застенчивый
     прил

1  необоснованное осознание себя объектом внимания других; смущен

2  сознавать свое существование
  застенчиво      нареч
  самосознание      н

автономный
     прил

1  содержащий в себе все части, необходимые для полноты

2 (квартиры) с собственной кухней, ванной и туалетом, не используемыми совместно с другими лицами и обычно имеющими отдельный вход

3  способность или склонность сохранять свои чувства, мысли и т. д., себе; зарезервировано

4  способность контролировать свои чувства или эмоции в присутствии других
  самостоятельно      adv
  автономность      п

самоконтроль
     сущ.    способность проявлять сдержанность или контроль над своими чувствами, эмоциями, реакциями и т. д.
  самостоятельный      прил
  самоконтроль      прил

самообман , самообман
     n   действие или случай самообмана, особ.относительно истинной природы своих чувств или мотивов
  самообман      прил

самооборона
     н

1  акт защиты себя, своих действий, идей и т. д.

2  бокс как средство защиты человека (особенно во фразе благородное искусство самообороны)

3    (Закон)  право защищать свою личность, семью или имущество от нападения или угрозы нападения с применением силы, не превышающей разумные
  самозащита      прил

самоотречение
     n   отрицание или жертвование своими желаниями
  самоотверженный      прил
  самоотверженно      нареч

самоуничижительный , самоуничижительный
     прил   склонный принижать себя

самоопределение
     n

1  сила или способность самостоятельно принимать решения без влияния извне

2  право нации или народа определять свою форму правления без влияния извне
  самоопределяющийся      прил
  самоопределяющийся      прил

самодисциплина
     сущ.    акт дисциплинирования или способности дисциплинировать собственные чувства, желания и т. д., особ. с намерением улучшить себя
  самодисциплинированный      прил

самодиссоциация
     n     (Chem.)  расщепление молекул некоторых высокополярных жидкостей, таких как вода и жидкий аммиак, на ионы

самостоятельный вождение
     adj   обозначающий или относящийся к арендованному автомобилю, которым управляет арендатор

самоучки
     прил

1 обученный своими силами без формального обучения

2  обучение за свой счет, без материальной помощи
  самообразование      п

самоуничижение
     сущ.   акт создания себя, своих действий и т. д., незаметный, доп. из-за смирения или робости
  скромный      прил
  скромно      нареч

работающий не по найму
     прил   зарабатывающий себе на жизнь собственным бизнесом или внештатной работой, а не в качестве наемного работника другого
  самозанятость      n

самооценка
     n

1  уважение или положительное мнение о себе

2  необоснованно высокого мнения о себе; туалетный столик

самоочевидный
     прил   содержащий собственное свидетельство или доказательство, не нуждающееся в дополнительной демонстрации
  самоочевидность      п
  само собой разумеется      нареч

самоанализ
     n   анализ собственного поведения, мотивов, желаний и т. д.
  самоанализ      прил

самовозбуждающийся
     прил

1 (электрической машины), имеющий ток для системы магнитного поля, создаваемый самой машиной или присоединенной к ней вспомогательной машиной

2  (генератора), генерирующего собственную энергию и зависящего от резонансных цепей для определения частоты

самоисполняющийся
     прил   (закона, договора или положения в акте или договоре и т. д.) вступает в силу автоматически в указанное время, для принудительного исполнения не требуется никаких законодательных или иных действий

самосуществующий
     прил     (Философия)  существующий независимо от любого другого существа или причины
  самосуществование      п

самоочевидный ,   (реже) самоочевидный
     прил   понятный без объяснения; самоочевидно

самовыражение
n   выражение собственной личности, чувств и т. д., как в живописи, поэзии или другой творческой деятельности
  выразительный      прил

автоподатчик
     n   любая машина или устройство, способное автоматически подавать материалы, когда и где они необходимы, особенно один для обеспечения постоянной доступности отмеренного количества пищи для сельскохозяйственных животных

самооплодотворение
     n   оплодотворение растения или животного путем слияния мужских и женских гамет, произведенных одним и тем же человеком
   Сравните     → перекрестное оплодотворение     → 1
  самоопыляемый      прил
  самоопыляющийся, самоплодный      прил

самозабвенный
     прил   забывчивый о собственных интересах
  самозабывчиво      нареч
  самозабвение      н

самоуправление
     n

1  правительство страны, нации и т. д., своими людьми

2  состояние самоконтроля

3     архаичный термин для     → самоконтроль
  самоуправляемый      прил
  самоуправляющийся      прил

самопомощь
     нет

1  действие или состояние предоставления средств, чтобы помочь себе, не полагаясь на помощь других

а  практика решения своих проблем путем присоединения или создания группы, предназначенной для помощи тем, кто страдает от конкретной проблемы

b  (как модификатор)
группа самопомощи

самоидентификация
     n   сознательное признание себя как обладающего уникальной идентичностью

представление о себе
     сущ.   собственное представление о себе или чувство собственного достоинства

самодовольный
     прил   имеющий или демонстрирующий чрезмерно высокое мнение о своих способностях, важности и т. д.
  важно      нареч
  важность      н

самосовершенствование
     н   улучшение своего статуса, положения, образования и т. д. своими силами

самоиндуцированный
     прил

1 вызванный или вызванный самим собой

2    (Электроника)  изготовлено методом самоиндукции

самоиндукция
     n   собственная индуктивность цепи, определяемая отношением электродвижущей силы, создаваемой в цепи за счет самоиндукции, к скорости изменения вызывающего ее тока.Обычно выражается в генри.,  (Символ) L     (Также называется) коэффициент самоиндукции

самоиндукция
     n   создание электродвижущей силы в цепи, когда магнитный поток, связанный с цепью, изменяется в результате изменения тока в той же цепи
   См. также     → собственная индуктивность

Сравнить
  → взаимоиндукция
  самоиндуктивный      прил

потворствующий своим желаниям
     прил   стремящийся потворствовать своим желаниям и т. д.
  потакание своим слабостям      n
  снисходительно      нареч

самострахование
     n   практика страхования себя или своего имущества путем накопления резерва из своего дохода или средств, а не путем покупки страхового полиса

корысть
     п

1  личный интерес или выгода

2  деяние или случай преследования собственных интересов
  корыстный      прил
  корысти      п

самооправдание
     n   действие или пример оправдания или оправдания собственного поведения и т. д.

самооправдание
     прил   оправдание своего поведения, часто когда в этом нет необходимости

самопознание
     сущ.   знание собственного характера и т. д.

самоликвидирующийся
     прил

1  (займа, переводного векселя и т. д.), используемого для финансирования операций, доходы от которых ожидаются до даты погашения или погашения

2  (хозяйственной операции, проекта, инвестиции и т. д.) получение доходов, достаточных для покрытия первоначальных расходов или финансирования любых текущих расходов

самозарядный
     прил   (огнестрельного оружия) использующий часть силы взрыва для выброса пустой гильзы и замены ее новой,  (Также) автозагрузка      См. также     → автоматически     → 5     → полуавтомат     → 2
  самозагрузчик      n

себялюбие
     сущ.    инстинкт или тенденция стремиться к собственному благополучию или продвигать собственные интересы

самодельный
     прил

1 Достигнув богатства, статуса и т. д., своими силами

самоуверенный   ,   (реже)   самоуверенный
     прил

1  необоснованно высоко ценить себя или собственное мнение

2 упрямо цепляться за собственное мнение

жалость к себе
     сущ.   акт или состояние жалости к себе, особ. преувеличенно или снисходительно
  саможалеющий      прил
  с жалостью к себе      нареч

самоопыление
     n   перенос пыльцы с пыльников на рыльце пестика одного и того же цветка
   Сравните     → перекрестное опыление
  самоопыляемый      прил

самообладание
     прил   контроль над своими эмоциями и т. д.
  сдержанно      нареч
  самообладание      п

самосохранение
     сущ.   защита себя от опасности или вреда, особ. как основной инстинкт

самопроизносимый
     прил   (в фонетической транскрипции) слова, относящегося к или обозначающего слово, которое, за исключением дополнительных диакритических знаков ударения, может сохранять буквы своей обычной орфографии для представления своего произношения

самоходный
     прил   (транспортного средства), снабженный собственным источником тяговой силы, а не требующий внешних средств движения
  самоходный      прил

самоподнимающийся
     adj   (из муки) с уже добавленным разрыхлителем, таким как разрыхлитель

самореализация
     n   реализация или реализация собственного потенциала или способностей

самоуважение
     н

1  забота о собственных интересах

2  должное уважение к себе

себялюбивый
     прил

1  эгоцентричный; эгоистичный

2    (Философия)  (действия), затрагивающего интересы только агента и, следовательно, согласно Джону Стюарту Миллю, невосприимчивого к моральной критике

саморегулируемая организация
     n   одна из нескольких британских организаций, созданных в 1986 году под эгидой Совета по ценным бумагам и инвестициям для регулирования деятельности лондонских инвестиционных рынков,  (сокр. ) СРО

уверенность в себе
     сущ.   уверенность в собственных силах, решениях и т. д.
  самостоятельный      прил
  самостоятельно      нареч

самоотречение
     n   отказ от своих прав, притязаний, интересов и т. п., особ. в пользу других
  самоотверженный      прил

самоупрек
     сущ.   акт поиска вины или обвинения себя
  самоукоризненный      прил
  самоукоризненно      нареч

самоуважение
     n   надлежащее чувство собственного достоинства и честности
  уважающий себя, уважающий себя      прил

сдержанность
     сущ   сдержанность, налагаемая самим собой на собственные чувства, желания и т. д.

самодовольный
     прил   имеющий или проявляющий преувеличенное осознание собственной добродетели или прав
  самодовольно      нареч
  самодовольство      н

самоуправление
     n      другой термин для     → самоуправления     → 1

самопожертвование
     сущ.   жертвование своими желаниями, интересами и т. д., во имя долга или на благо других
  самоотверженный      прил
  самоотверженно      нареч

самодовольный
     прил   имеющий или демонстрирующий самодовольное удовлетворение собой, своими действиями, поведением и т. д.
  самодовольство      н

самоуплотняющийся
     прил   (особ.конверта), предназначенный для запечатывания только с применением давления

своекорыстный
     n

1  действие или случай получения собственной выгоды или интереса, особенно. исключительно
     прил

2  иметь или проявлять исключительную озабоченность собственной выгодой или интересом
своекорыстное отношение
  самостоятельный      п

самообслуживание
     прил

1 или обозначающий магазин, ресторан, автозаправочную станцию ​​и т. д., где клиент обслуживает себя сам
     n

2  привычка обслуживать себя, как в магазине и т. д.

своекорыстный
     прил   постоянно ищущий собственной выгоды, особ. за счет других

самосев
    прил   (растений), выращенных из семян, рассеянных любым способом, кроме как с помощью человека или животных,  (также) самосев

автостартер
     n

1  электродвигатель, используемый для запуска двигателя внутреннего сгорания

2  переключатель, управляющий этим двигателем

3  человек, который сильно мотивирован и проявляет инициативу, особенно. на работе

самозваный
     прил   пре-номинальный   претендующий на принадлежность к определенному характеру, качеству, профессии и т. д.
самозваный эксперт

самодостаточный , самодостаточный
     прил   способный обеспечивать или поддерживать себя без помощи других
  самоокупаемость      n
  самостоятельно      добавочный

самовнушение
     n      другой термин для     → самовнушение

хозрасчетный
     прил

1  способен обеспечивать себя или поддерживать себя без помощи других

2  способен стоять или крепко держаться без поддержки, подпорок, приспособлений и т. д.

саморез
     прил   (винта) нарезка собственной резьбы при вкручивании в плоское отверстие в металлическом листе

самостоятельная ставка
     n   предложение компании выкупить часть или все свои акции у акционеров, в частности. в качестве защиты от нежелательного предложения о поглощении

насилие над собой
     n
Эвфемистическое  самоубийство

своеволие
     с   упрямое следование собственной воле, желаниям и т.п., особ. за счет других
  своевольный      прил

с автоподзаводом
     adj   (наручных часов), имеющие механизм, активируемый движениями владельца, в котором вращающийся или колеблющийся груз перематывает боевую пружину

Gm проводка внешнего регулятора. Более 20 лет от бампера к бамперу GM Как подключить проводку к морскому генератору? Многим генераторам переменного тока для начала зарядки требуется напряжение зажигания.Схема и схема подключения для автомобиля, автомобиля, схема подключения регулятора напряжения VW. Подходит для легковых и грузовых автомобилей GM 1962-1972 годов с внешним регулятором. 1. Регулятор также имеет соединение для аварийного сигнала (переключается на … 7122 Генератор: серия 10 SI, 63 А, тип внешнего регулятора. Устранение неполадок и замена регулятора напряжения на винтажном Шевроле. Я устанавливаю двигатель 350 с новый генератор на 180 ампер (ebay) в мой 75 fj55.Шкив с одной канавкой.Генератор на 61 А для внешней системы регулятора, Malibu V8 64 года — 40-60 долларов.Еще одна деталь, которую вам нужно будет сделать, это создать перемычку от одной клеммы пластины к B- / отрицательной шпильке на генераторе. … Обычные генераторы переменного тока имеют внутренние регуляторы напряжения. 2- будут ли в 3-проводном генераторе внутреннего регулятора повторно использоваться стандартные монтажные кронштейны 1969 года. Фотографии выглядят правильно, что касается проводки? Ремонт проводов генератора переменного тока Жгут косичек 3 провода и уплотнительное кольцо (IG, L) — 9801282 9801282. Я рассматриваю возможность преобразования моего 3-проводного внешнего регулятора 1969 года в 3-проводной внутренний регулятор. Источник: итишикша. Генератор переменного тока с внешним вентилятором оснащен механически обработанным шкивом, черным рифленым покрытием и культовым красным логотипом Chevy Bowtie. Похоже, что обе спецификации OZ. Я тоже прошел через очень похожее испытание. 3) Установите новый генератор переменного тока GM с внутренней регулировкой. Генератор GM Delco-Remy cs130 использовался на автомобилях GM примерно с 1986 по 1996 год. Я на самом деле просто вставил один провод альт. В экстренной ситуации можно использовать лампочку на 12 В, чтобы определить, работают ли электропроводка, регулятор напряжения и соленоид стартера.Купить сейчас + 4 доллара. Внешние регуляторы обычно устанавливаются на крыле в моторном отсеке. И подключите красный провод к выходной стороне генератора 10 32 шпильки возьмите длинный провод и подключите к стороне катушки. Он призван помочь всем средним потребителям в создании правильной системы. Это действительно так просто. Это упрощает процесс построения схемы. Заменяет. Если вы используете катушку с внешним балластным резистором, подсоедините этот провод к стороне аккумулятора или к стороне выключателя зажигания.Замена электропроводки генератора Chevy Nova 1969 года с внешнего регулятора на внутренний регулятор, только онлайн-запчасти для продажи, запчасти для обогрева лагеря, нужны схемы Chevy II nova, обратите внимание, что мы не гарантируем точность этих схем. Схема подключения генератора Gm 1968 года Внешний регулятор Источник: www. Коричневый провод на модели 1970 года предназначен для освещения генератора. Я имею в виду генератор переменного тока Delco, который использовался в большинстве легковых и грузовых автомобилей GM конца 70-х годов с двигателем мощностью 350 куб. Схема подключения поставляется с рядом простых для соблюдения указаний по схеме подключения.просто ответ. 95. Генератор GM 10DN, 100 ампер, внешний регулятор, хромированная отделка, внешний вентилятор охлаждения, шкив с V-образным пазом, подходит для штатной проводки и диоды с защитой от скачков напряжения. Даже в худшем случае, со всеми. При этом сохранилась оригинальная система зарядки. Смотреть; Спонсорство d. Так как вторичная обмотка гальванически развязана, выход 12В регулятора можно соотнести с землей. Gm проводка от генератора переменного тока с внешней регулировкой к регулятору напряжения. Существует две модели 10SI: старая модель с внешним регулятором напряжения и более новая модель с внутренним регулятором напряжения.Инструкции по подключению для раннего регулируемого генератора переменного тока GM Delco Remy. Замена электропроводки генератора Chevy Nova 1969 года с внешнего регулятора на внутренний регулятор, только онлайн-запчасти для продажи, запчасти для обогрева усилителя переменного тока, нужны схемы Chevy II nova, обратите внимание, что мы не гарантируем точность этих диаграмм 1968 года. Это основная схема подключения для 6-проводного. Регулятор напряжения. Генератор GM Truck / SUV мощностью 240 ампер с 4-контактным овальным штекером. Конфигурация кронштейна одинакова для внешнего и внутреннего генераторов переменного тока. Комплект для переоборудования проводки генератора с внутренней регулировкой для обсуждения на форуме chevrolet corvette, помогите, пожалуйста, стабилизатор напряжения Chevy, внешний во внутренний, denso el ir Преобразование комплекта для переоборудования проводки генератора с внешней регулировкой во внутреннюю для 1963 1972 Nova Gm Classics Проводка для генератора с внутренним регулятором Corvetteforum Chevrolet Corvette… Новый Внешний регулятор генератора OEM Denso, совместимый с оборудованием Kubota Lift Trucks Toyota 27700-1011071 026000-1730, 026000-212, 026000-2120, IN551, IN551-1 132801, ВРх3005-69, 026000-3780.У однопроводных генераторов есть точка включения (иногда называемая «разрезом»… У меня есть Chevy C10 70 года, у него старый внешний генератор, у меня есть жгут проводов от нового Chevy, который — Ответ проверенного классического автомеханика. Штекер — в конверсии, используемой для подключения жгутов проводов внешнего регулятора GM 1963-74 к внутренним генераторам переменного тока GM серии SI 1969-85. Когда это не удалось, я переключился на внутренний. 349 долларов. Внешний регулятор напряжения для моделей 92-93. vintageautogarage. Вот инструкции по переходу с генератора с внешним регулятором на генератор с внутренним регулятором «SI».By Bobby Kimbrough, 16 июня 2015 г. Альтернативный выход обычно 14. Я даже подключил один к 6-сильному Briggs и использовал его в качестве мобильного зарядного устройства. Пропан конверсии) и не хочу тратить деньги на кронштейн (40 долларов от TG), и новый GM Alt • Регулятор является мозгом системы зарядки. Регулятор трактора принимает напряжение от аккумулятора и управляет им. Убедитесь, что двигатель остыл, прежде чем подключать… Не забудьте провод заземления на регуляторе напряжения! Проверьте напряжение на клемме Bat на генераторе.Я только что проверил, и у него есть внутренний регулятор напряжения, однако проводка к старому регулятору все еще подключена. Рву на себе волосы, пытаясь снова запустить старую лодку. Тип: Новый. Откройте капот вашего автомобиля. Переместите перемычку с клеммы №2 ALT на клемму зарядки на альтернативной. Эти сверхмощные генераторы переменного тока оснащены катушками с медной обмоткой, устойчивыми к выбросам диодами, встроенным регулятором напряжения с низким холостым ходом (если не указано иное), охлаждающим вентилятором и шкивом. Это источник большой путаницы, усугубляемой тем фактом, что несколько разных типов клеммных вилок.Схема подключения регулятора генератора. Проложите короткий провод калибра 10 от альтернативного выхода к большому проводу на разъеме регулятора на альтернативном. Каталог регулятор напряжения генератора 101 со схемами подключения в гараже carparts com как подключить gm внешнее регулируемое 10dn 1970 c10 регулятор батареи выпуск 1947 настоящее время chevrolet gmc truck доска объявлений сеть el camino центральный форум chevy диаграмма hmb что это за коробка на квадратном кузове 1973 1987 Переключенный внутренне теперь двигатель не будет… Подробнее » Схема подключения внешнего регулятора напряжения Gm– схема подключения представляет собой упрощенное обычное графическое представление электрической цепи. Схема подключения генератора переменного тока с внешним регулятором представляет собой упрощенное графическое изображение электрической цепи, на котором показаны компоненты цепи. Типовой генератор переменного тока с внешней регулировкой Инструкции по подключению для раннего генератора переменного тока GM Delco Remy с внешней регулировкой. Поэтому, если вы выберете генератор на 60 А, вам придется изменить проводку к генератору GM DIESEL V8 395 ci — 6, 10 сентября 2014 г. Это сохранит исходный цветовой код. Домой. В последнее время сдох аккумулятор.10 сентября 2006 г. Номер детали Camaros & Classics W27555. Разновидность схемы подключения delco 10dn. Внешний регулятор напряжения GM с косым выводом: упаковка: 1 шт.: каждый 136: генератор с косым выводом GM с внешним регулятором напряжения: упаковка: 1 шт.: каждый 137: генератор с косым выводом GM с внутренним регулятором напряжения: упаковка: 1 шт.: каждый 160: косичка GM кондиционер, реле вентилятора, компрессор и … 1: Отсоедините провода внешнего регулятора напряжения и подключите наш «Специальный адаптер регулятора» к проводам регулятора. кто-нибудь имел опыт подключения этой штуки?!? большое спасибо! Ликвидации.00 ПРИМЕЧАНИЕ: для использования с незмеевиковым ремнем 1972-84 годов (серия SI) генераторы с внутренней регулировкой 37787 1964 внешний к внутреннему … Я не эксперт, но внутренний регулятор должен означать, что внешний НЕ требуется, я не знаю, почему это будет больно, но почему бы просто не сбросить вес и дополнительную пожароопасность? Лично я бы вырвал генератор, проводку и регулятор и заменил их совершенно новыми. 1970 c10 проводка генератора проблема один провод 1947 каталог 1972 chevy проблема внутренний регулятор под капотом грузовик схемы 67 72 схема 65 преобразование w внешнее сообщение chevrolet gmc не заряжается 71 pu провода 3 советы по настройке обновления для жгута шасси пикапа mustang h gm … Tuff Stuff’s 10DN GM генераторы изготовлены из 100% новых компонентов высшего качества.E Series 370 amp Black Billet для 2-контактного грузовика GM. Схема типа А имеет регулятор напряжения на стороне заземления катушки возбуждения. Наведите курсор на изображение, чтобы увеличить. Внешний регулятор напряжения p/n 27700-15011. Большинство новых генераторов переменного тока имеют внутренние регуляторы напряжения, что означает, что проводка не требуется, но если у вас есть внешний регулятор, вам необходимо подключить его к генератору и системе зажигания. Он состоит из руководств и схем для различных стратегий подключения, а также других вещей, таких как освещение, окна и так далее.Генератор Chevy Nova 1969 г. Замена проводки с внешнего регулятора на внутренний регулятор, только онлайн-запчасти компании для продажи. Требуются нагревательные детали усилителя переменного тока. Диаграммы Chevy II nova. Пожалуйста, обратите внимание, что мы не гарантируем точность этих диаграмм. использовался на гм. Входное напряжение, VIN , должно быть не менее 2. Теперь вы можете еще немного переработать объединенную диаграмму, чтобы показать, какие существующие провода будут подключены к каким новым вещам, какие новые вещи нужно добавить и, если необходимо, какие. провода нужно заменить… Разъем для ремонта внешнего регулятора генератора GM.Для работы внешних регуляторов требуется другая проводка. Каталог. Электропроводка генератора с внешней регулировкой. Шаг 3 — Разберитесь с генераторами переменного тока и проводкой регуляторов. 2: Отсоедините провода от генератора. Шаг 1 – Открытие капота FrontEngine. (См. мою статью о повторном использовании пластиковых заглушек для проводки для получения более подробной информации об этом. Точно подходит для всех моделей 67–72 с внешним регулятором. Этот тест обходит регулятор, запитывая ротор нерегулируемым напряжением. В электронных регуляторах используются полупроводники (стабилитроны и транзисторы). ) для управления выходной мощностью генератора.Этот комплект позволяет безопасно тестировать системы зарядки в нормальных условиях эксплуатации, поскольку он обходит только внешнюю проводку, а не регулятор напряжения. 1 ПРОВОДНАЯ СИСТЕМА. 5. Штамп сделано в США. Это позволяет регулятору внутри генератора GM определять состояние батареи и регулировать выходную силу тока, чтобы не убить батарею. Ознакомьтесь с инструкциями по подключению внешнего регулятора к аккумулятору и панели ECM. Типичные проблемы с электричеством включают плохие аккумуляторы, генераторы и стартеры, а также перегоревшие предохранители и неисправные кабели аккумулятора.Для терминала «BAT» требуется 10 ga. СКАЧАТЬ. Инструкции по подключению для раннего регулируемого генератора переменного тока GM Delco Remy отсутствуют. Листы электрических схем Деталь: Название: Схема электрических соединений автомобильного регулятора напряжения – Генератор переменного тока. Вид сверху и с торца половинчатого сечения генератора переменного тока. com Прежде чем читать новую схему, ознакомьтесь и разберитесь с каждым из символов. Эти необслуживаемые модули обеспечат максимальную производительность вашего автомобиля. Добавить к сравнению. Размер: 179. Свяжите вместе все остальные провода, которые были на оригинальном регуляторе.Для использования с моделями с внешним регулятором на 63 А. Наличие: Есть в наличии. Из того, что я могу найти, выполнив поиск в Google, самый простой способ — соединить провода с внешним регулятором и удалить его из системы, от белого к красному и от синего к коричневому. Я ищу тип 12si от delco remy. 3 доллара. Фабричный дозаказ. Снимите старый регулятор, установленный на брандмауэре, и соответствующую проводку (отрежьте / выбросьте белый и синий провода, которые идут к старому генератору переменного тока, отрежьте и удалите красный провод, который подключается к реле звукового сигнала), коричневый провод должен идти к этому.Цепь типа B имеет регулятор напряжения, расположенный на генераторе Chevy Nova 1969 года. Замена проводки с внешнего регулятора на внутренний регулятор, только в Интернете. схемы 1968 Gm Схема подключения генератора переменного тока Внешний регулятор Источник: static-resources. Схема подключения включает в себя несколько подробных иллюстраций, которые отображают взаимосвязь различных вещей. *ПРИМЕЧАНИЕ. Для всех 6-вольтовых регуляторов с номинальным током менее 15 ампер необходимо использовать постоянное сопротивление 1½ Ом, чтобы избежать помех от регулятора тока. Для всех 12-вольтовых регуляторов с номинальным током менее 15 ампер по той же причине необходимо использовать фиксированное сопротивление (сопротивление 3/4 Ом и резисторы последовательно). Однако некоторые проблемы с электропроводкой более сложны: обрыв цепи, короткое замыкание, эрозия, повторяющиеся перегорания предохранителей или запахи горячего воздуха, как показано на Рисунке 13. Регулировка настройки регулятора напряжения. Схема подключения генератора Chevy Valid 3-проводная проводка генератора переменного тока. провода, машина Простота установки: 1) Отсоедините провода внешнего регулятора напряжения и подключите наш «Специальный адаптер регулятора» к проводам регулятора. Подключение регулятора напряжения Bosch Если у вас есть регулятор Bosch Вот обозначения Регулятор напряжения Электрический трайк Электричество Большинство новых генераторов переменного тока имеют внутренние регуляторы напряжения… Инструкции по подключению внутреннего и внешнего регулятора до 10SI/12SI/17SI 1 Модернизация провода Размер зарядного поста 12-24 для 100/120 А 5/16-18 для 150 А Заземляющий ремешок 5/16-18 (гладкий) M8 x 1.00. У меня есть несколько вопросов: 1- могу ли я повторно использовать мой заводской вентилятор и шкив генератора 1969 года выпуска. Продукты. Он имеет провод 14 AWG, идущий к корпусу для заземления, а затем провод 14 AWG, идущий к клемме FIELD на регуляторе. Что сделал: Верхний столб генератора к штатному проводу. Я сделал то же самое для старого жгута проводов генератора. Крышка должна быть на месте. Генератор представляет собой более современную трехпроводную модель Delco-Remy с внешним регулятором. Добавить в корзину. M. Самый простой способ определить, внутренне или внешне отрегулирован генератор переменного тока, — это заглянуть в моторный отсек на наличие напряжения.Левая часть этой схемы — генератор переменного тока, правая — регулятор напряжения. Инструкции по подключению внешнего регулируемого генератора переменного тока Delco Remy ранних моделей Как подключить внешний регулятор напряжения к транспортному средству GM Ранний генератор переменного тока GM представляет собой генератор переменного тока серии 10DN, который использовался на автомобилях GM примерно с 1963 г. 1970 г. Внешний 3 / 10,8 при наличии с их новыми батареями Delco Freedom II. вольтовой системы, затем верните генератор на скорость и запишите настройку напряжения. Если вы пытаетесь найти компонент на электрической схеме и не знаете, в какой конкретной системе он расположен, используйте этот удобный локатор компонентов, чтобы найти системную электрическую схему 1957-64 35-амперный регулятор напряжения.ТЕОРИЯ АВТОМОБИЛЯ Автомобильные электрические системы. Часть 3. Как работают регуляторы напряжения Регуляторы напряжения. На европейских автомобилях их иногда называют «трехпроводным генератором». Это черный провод на фото с желтыми обжимными кольцевыми клеммами. cloud Gm Схема подключения генератора Внешний регулятор Источник: i0. Это можно запустить напрямую от аккумулятора +. Больше информации. Компоненты схемы показаны в виде упрощенных форм, а подарок и сигнал связаны между устройствами. Также примите во внимание, что вместо замены OEM-деталями (если только это не оригинальная реставрация или уцелевший, который должен быть полностью OEM): Стоимость… Электросхема для генератора с внешним регулятором — электросхема представляет собой упрощенное приятное графическое представление электрическая цепь. Как вы, возможно, помните из прошлогодней статьи о функционировании генераторов в вашем классическом автомобиле, нет никаких средств внутреннего контроля выходной мощности одного из них. Восстановленный с новыми щетками и подшипниками. Этот разъем генератора разработан, чтобы соответствовать внешнему виду и функциям оригинального оборудования в определенных приложениях. На приведенных ниже рисунках показан генератор переменного тока CS130 в сравнении с новым набором ПРОВОДОВ ДЛЯ ПЕРЕОБОРУДОВАНИЯ DELCO 10DN Внешний регулятор в генератор внутреннего регулятора 10SI или 12SI. Жгут проводов для использования с регуляторами напряжения C8313 и C8312.Распродажи, специальные закупки и ликвидация. Вы можете сохранить оригинальный внешний вид своего автомобиля и по-прежнему использовать дополнительные аксессуары, которые вам нужны. Описание: Схемы подключения генератора переменного тока и информация — Brianesser в схеме подключения 4-проводного регулятора напряжения, размер изображения 480 X 320 пикселей, источник изображения: brianesser. Жгут проводов M&H, преобразование внутреннего регулятора, 1963-72 GM. Рис. Заменяет GM #1119519. Жгут проводов от генератора к регулятору напряжения остался нетронутым. • Регуляторы могут быть установлены как внутри, так и снаружи.Он состоит из генератора переменного тока (Delco-Remy) и внешнего регулятора напряжения. генератор CS144 и разъем, который подключается к генератору. 2 вольта. IHC … 1957-64 Регулятор напряжения на 35 ампер. 5 вольт при зарядке. 4) Подключите наш «Специальный адаптер генератора переменного тока» к проводам генератора переменного тока. Переход от внешнего регулятора напряжения к внутреннему регулятору. 2) Получите генератор с внутренней регулировкой (серии Delco SI или CS наиболее распространены для этого) с «однопроводным». Итак, у меня есть генератор Chevy, подключенный к внешнему регулятору Ford, и вместо ключа мощность была направлена ​​на прямую постоянную, которая сожгла его.Новый Новый Новый. Ранним генератором переменного тока GM является генератор переменного тока серии 10DN, и он использовался на GM. С момента установки генератора переменного тока GM мое напряжение никогда не падает ниже 13. Разъем для ремонта внешнего регулятора генератора переменного тока GM 2 доллара США. 45 доставка. Размеры монтажной втулки у 10SI и 12SI такие же, как и у предыдущего внешнего жгута повышения напряжения h204L для грузовиков GM 1996-2004 годов с увеличением на 1 вольт для литиевых батарей. схема подключения, на которой показаны как внутренний генератор VR, так и внешний генератор VR с использованием одного и того же VR: Слева направо: белый жгут задних фонарей, 210 и B/A, 2-дверная жесткая крыша (P11018) (21-140) жгут задних фонарей , 210 и Bel-Air 4-дверная жесткая крыша (P12062) под жгутом проводов панели приборов, включая фару/генератор (P10976) жгут проводов приборной панели и переднего фонаря с внешним регулятором.Внутренний диод соединяет VCC с VIN. 4: Подключите наш «Специальный адаптер генератора переменного тока» к проводам генератора переменного тока. Для удлинителя используйте JT&T #2542F. Добавить в корзину. Этот продукт в настоящее время находится в стадии ожидания у производителя и в настоящее время недоступен для отгрузки. Генератор переменного тока и регулятор напряжения были такими же, как и в других автомобилях GM, но схема проводки делает систему Chevy уникальной. После покупки машины и езды на ней все работало нормально. Этот предохранитель может иметь различную маркировку в разных автомобилях.Схема подключения генератора Mustang Технические статьи Cj Pony Parts. com Альтернативный номинальный размер провода Альтернативный номинальный размер провода 75 А 8 калибра 150 А 4 калибра 100 А 6 калибра 200 А Инструкции по использованию 4 калибра повредят регулятор напряжения и аннулируют вашу гарантию. Подключение 3G к более раннему Ford с использованием отдельного генератора переменного тока и регулятора — простой процесс. У моих генераторов GM с внутренней регулировкой есть 2. Если у вас есть старая машина без электрической схемы, 50 Caddy или что-то еще с внешним регулятором напряжения, и вы хотите установить современный 12-вольтовый генератор (скажем, универсальный AC Delco с внутренним регулятором, установленным на 70 автомобилей GM) как бы вы обошли внешний Новый внешний регулятор — 33 доллара. На эти генераторы нанесено эксклюзивное покрытие FOREVER FINISH от Tuff Stuff, которое предотвращает окисление и облегчает очистку от грязи и копоти. Эта ветка как раз для меня. и спецификация США. В этой статье рассматривается электрическая адаптация современного генератора переменного тока к старому трактору. Я вернулся к проводке с помощью GM Страница 4/5 Местоположение: Главный указатель » Указатель форума » Автомобили Chevrolet 1958-1970 » Полноразмерные Chevy 1961-1964 » Проводка регулятора напряжения Версия FusionBB™ … Если регулятор неисправен, вам нужно будет переустановить целый генератор.Каждый компонент должен быть размещен и связан с разными частями определенным образом. Опять же, это сохраняет исходный цветовой код. Стрелка GHI6003. В других (типа GM) может сделать сгоревший предохранитель. Например, нельзя ли поставить еще один фильтр (регулятор напряжения) после генератора, чтобы поддерживать напряжение между 12 и 14. Независимо от того, имеет ли VR 3 или 6 проводов, есть всегда является проводом/терминалом E, IGN и F. или 12 га. Он показывает компоненты схемы в виде упрощенных форм, а также электрические и сигнальные контакты в составе устройств.Заменяет GM № 2977373, 12117384, 822. Если регулятор установлен снаружи (обычно на некоторых продуктах Ford), то к генератору переменного тока его будет подключать жгут проводов. Генераторы с одним проводом небольшие, недорогие и очень простые в подключении. Сопутствующие элементы (дополнительно): внешний регулятор напряжения, специальный промышленный шкив А-ремня, Bi … Регулятор напряжения новой правильной конструкции Delco Remy для вашего Camaro 1967–1972 годов. Инструкции по подключению внешнего регулируемого генератора переменного тока gm delco remy раннего выпуска. ДЖИМКО# W200.Прикрепите регулятор к ударной вышке, подключив черный провод без петли к монтажному винту, а затем установите вилку с косичками для регулятора и убедитесь в хорошем заземлении. P101 GM 4-контактная вилка с проводом возбуждения. Как подключить внешний регулятор напряжения на автомобиле GM. Очевидно, он шел с генератором, и кто-то когда-то установил генератор GM с внешним регулятором. Заменяет AC/Delco # PT516, PT2069. Включает инструкции. Электромеханические регуляторы наматывают кабель датчика напряжения на электромагнит.Если у вас есть электрооборудование… Следующие тесты дают возможность изолировать генератор, регулятор и жгут проводов, чтобы определить, какой компонент может быть неисправен. 5 вольт), что приводит к перезарядке/вздутию/утечке аккумулятора. 2 доллара. Клемма № 2, … Самый простой способ сделать это — проследить этот провод до большого разъема заводской проводки на стороне водителя брандмауэра, удалить его оттуда, вставить туда хороший, новый, длинный провод и переустановить. его в разъем. Вот фотогалерея о схеме подключения 4-проводного регулятора напряжения с описанием изображения, пожалуйста, найдите нужное изображение.Проводка может быть выполнена, как показано на рис. 4. В рамках модернизации проводки на моем автомобиле я перехожу со старого генератора на 63 А с внешней регулировкой на более новый генератор на 100 А с внутренней регулировкой, подключенный с помощью 3-проводного кабеля. настраивать. Если вы хотите, чтобы новый генератор работал как генератор с 1-проводным проводом, что большинство людей действительно не считает хорошей идеей для уличного автомобиля, тогда проводка генератора переменного тока. Неисправный датчик положения коленчатого вала также приведет к тому, что ваш регулятор напряжения не будет заряжать генератор.32310 1972 включает проводку нагревателя 148 долларов США. Он содержит клеммный разъем И дополнительный провод с сопротивлением для подключения к системе зажигания (не используйте балластный резистор, если вы используете провод с сопротивлением). Если напряжение равно 13. Схема подключения внешнего регулятора напряжения После того, как будет определено, что батарея пригодна к эксплуатации при напряжении 12-14 вольт, посмотрите рядом с генератором переменного тока и регулятором напряжения вместе с соответствующей проводкой. В этом генераторе (10-DN) используется плоское двухштырьковое соединение на задней стороне генератора.… На самом деле существует так много разных способов подключения внутреннего регулятора напряжения Delco, что мне почти не хочется предлагать. Только иллюстративный. Независимо от названия, важным отличием является то, что они предназначены для работы с внешним регулятором. Регулятор напряжения может быть установлен внутри или снаружи корпуса генератора. 0 из 5 звезд. Я переоборудовал автомобиль GM с оригинального генератора переменного тока с внешним регулятором на обычный генератор с внутренним регулятором. Сверкающая двухпроводная проводка внешнего регулятора генератора переменного тока Gm, размер: 800 x 600 пикселей, источник: i0.Следуйте проводам и/или используйте электрическую схему. Схема подключения внешнего регулятора напряжения — схема подключения внешнего регулятора напряжения генератора, схема подключения внешнего регулятора напряжения генератора в формате pdf, схема подключения внешнего регулятора напряжения bosch. Каждая электрическая схема состоит из различных отдельных компонентов. 1964-1970 Генератор Chevelle с внешним регулятором на 100 А, хром: 7102NC Продукты для: Адаптеры проводки ⇒ Delco DN. Это НЕ сделано с компонентами re-man. Вот фотогалерея со схемой подключения внешнего регулятора генератора с описанием изображения, пожалуйста, найдите нужное изображение.Если у вас уже есть хорошо работающий ND Alt и багги/трагги/что-то еще, и вы хотите упростить проводку (т.е. они использовались после того, как генераторы были сняты с производства… Генератор представляет собой более современную трехпроводную модель Delco-Remy с Внешний регулятор # W3013 — Реле HD с комплектом вилок, с проводом питания 12 калибра, 5 клеммами, SPДля использования с комплектами внешнего регулятора. 5 вольт? Ответ: Если оригинальный внутренний регулятор вышел из строя, обычно вы можете заменить устройство на OEM-запчасть Они часто используются для замены генераторов в старых грузовиках и сельскохозяйственных машинах.Мы обнаружили проблему, когда завели грузовик и поехали в город. Размер: 1280 x 720. Универсального обозначения генератора переменного тока не существует. Особенности: • Преобразовательный регулятор Star III • 1-проводное подключение • Регулируемое напряжение • Активация статора • Низкое включение Как подключить генератор 10DN с внешним регулятором. Желтый провод подключается к любому включенному зажиганию 12 вольт. Регулятор генератора — для использования с генераторами Delco. Заменяет Delco Remy 1119506, 1119507, 1119512, 1119515, 1119519, D632, D635, D663.Самовозбуждающийся регулятор напряжения 8 В, совместимый с генераторами Delco 10SI, 12SI, 15SI, 17SI, 27SI / D10SE12, D10SE12-1 4. Зеленый провод идет к центральному контакту регулятора, а синий провод — к боковому. . (PicB) вид со стороны двигателя внешнего разъема VR, который является розеткой. Лучшим и последним внешним регулятором был старый регулятор 70-х годов, который был у меня на полке. Схема внешнего напряжения проводки внутреннего регулятора генератора Ford. Регулятор напряжения ограничивает максимальное количество напряжения от источника питания и предотвращает короткое замыкание и перегрев устройства или генератора переменного тока.Переделайте внешний регулятор во внутренний. характеристики: Универсальный дизайн Уставка: 14. Gm Проводка внешнего регулятора напряжения | Электронные книги с инструкциями – Схема подключения внешнего регулятора напряжения. При использовании Следующие тесты дают возможность изолировать генератор, регулятор и жгут проводов, чтобы определить, какой компонент может быть неисправен. Изготовленный из качественных материалов, он спроектирован для надежной работы и долговечности. Регулятор напряжения находится только в передней части капота двигателя, поэтому его необходимо открыть.Конечно, не стоит открывать капот двигателя, когда он горячий. *На этой схеме показана простая схема подключения генераторов Delco серии SI с отрицательным заземлением. Схема подключения 3-проводного генератора переменного тока. (2) Удлинитель проводки генератора PICO 5437C GM Delcat с внешним регулятором. 99 шт. так что первый тест — это полное поле альта и посмотреть, будет ли он заряжаться, если да, то регулятор плохой. Напряжение слишком высокое (около 16 В). Как правило, регулятор управляет… Для генераторов с 3-мя проводами GM контакт 2 на вилке зацикливается с основным проводом на аккумулятор, затем контакт 1 идет на провод индикатора. Примечания: • Установите генератор DELCO типа 10DN и внешний регулятор на автомобили с вилкой 10SI, которые можно адаптировать к другим автомобилям. Схема подключения внешнего регулятора напряжения Chevy — схема подключения представляет собой упрощенное приятное графическое представление электрической цепи. Типичная электрическая схема трехпроводного генератора с внутренним регулятором напряжения. 20 1 Комплект проводов для генератора переменного тока Набор держателей щеток регулятора с самовозбуждением 10SI 12SI Delco. 7 долларов. Схема регулятора проводки генератора переменного тока напряжение vw внешний провод жука моторола netlink досуг 12v предупреждение thesamba генератор электрика катушка источника 1968 .Цитировать. Маршруты соединительных проводов могут быть показаны приблизительно там, где определенные розетки или приспособления должны находиться на общей цепи. 3: Установите новый генератор переменного тока GM с внутренней регулировкой. В машине остается только верхняя клемма на генераторе. Д. 99. Цвета названных проводов являются «стандартными», и я не могу поклясться, что жгут проводов вашего автомобиля совпадает. • Он отслеживает напряжение как батареи, так и статора, и в зависимости от измеренных напряжений регулятор регулирует величину тока возбуждения ротора для управления выходной мощностью генератора переменного тока.Когда я заглянул под капот, я увидел удаленный внешний блок регулятора и типичный 3-проводной внутренний регулируемый генератор GM. В некоторых автомобилях, если предохранитель перегорел, индикатор идиота загорится, но может не погаснуть. 12. Если это выйдет из строя, вы можете установить внешний регулятор напряжения, как в предыдущем первом поколении. 40 долларов хорошо потрачены. Но черт возьми, все равно. Выберите один из следующих вариантов: 6 В или 12 В. Схема подключения генератора переменного тока с внешней регулировкой Delco-Remy 10DN Электропроводка генератора с внешней регулировкой GM к регулятору напряжения.Электропроводка внешнего регулятора генератора Gm 1991 f350 схема напряжения 1978 форд автомобильный с и без схем моторкрафта f100 помогает диам генератора стартер chryslar 1993 провод косилки vw центральные провода от к chrysler 84 royal enfield rectifier. 3- … DB Electrical ADR6019 New 14. Лично у меня никогда не было проблем с переделками, которые я делал. У меня есть 2-проводная вилка с параллельными лопатками, как эта «ll». Рекомендуемая производителем розничная цена 54 доллара. Внешний электромеханический регулятор напряжения Источник: www. Все наши ремни собираются вручную в соответствии с оригинальными спецификациями OEM, чтобы обеспечить идеальную посадку в вашем классическом маслкаре.Схема внутреннего регулятора генератора Gm. В экстренной ситуации можно использовать лампочку на 12 В, чтобы определить, работает ли устройство или нет. Размер: 1600 x 1509. Добавить в список желаний. Вам нужен один провод калибра 10 от аккумулятора к выходу генератора. Страница 1 из 1 Начать сначала Страница 1 из 1 . Это так же просто, как использовать новый жгут проводов, отказаться от внешнего регулятора и затем использовать генератор переменного тока с внутренним регулятором? Мастер ГМ техник. У нас есть следующие типы: Регулятор генератора — использовался на ранних генераторах GM с 1962 по 1972 год. Это простой пигтейл, который подключается к любой овальной 4-контактной вилке генератора GM. Я также взял внешний регулятор напряжения Transpo Electronics. Чтобы правильно прочитать схему разводки, нужно изучить, как работают компоненты метода. Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные контакты среди устройств. 2 Заданное значение напряжения # D7016 — регулятор напряжения, генераторы переменного тока серии 10DN, преобразование 12 В в 24 В, однопроводный (самовозбуждающийся), B-контур, 27.. ИСТОЧНИК: нужна электрическая схема для 1967 camaro v8 изменена. К сожалению, амперметр в вашем кластере и проводка туда и обратно могут работать только с 30 амперами, может быть, немного больше, но это все. 25 (Исходный вид) M10 x 1. Клемма Field на Alt подключается к клемме F регулятора напряжения. com Схема подключения генератора переменного тока Ford с 3 проводами внешнего регулятора от ls1tech. е. Ниже вы найдете наиболее распространенные схемы генераторов переменного тока, используемые в морских приложениях. жар-птица с мотором 455 76. Рекомендуемая производителем розничная цена: было: 39 долларов.Имею понт 1967 года. GM установила регулируемое напряжение на уровне 14 В. Имея более чем столетний опыт производства, компания предлагает обширную линейку тормозных колодок и роторов, ремней и шлангов, амортизаторов и стоек… Как подключить внешний регулятор напряжения к автомобилю GM. Схема подключения генератора Форд с внутренним регулятором. Эти генераторы переменного тока требуют использования внешнего твердотельного внутреннего регулятора генератора GM 3-проводного разъема 86 через 90 $13. Нет пульса, ровно 14. 10 долларов. Регулятор напряжения для генераторов переменного тока Leece Neville с внешней регулировкой.Это полупроводниковая замена заводскому механическому точечному устройству. Если вы используете внешний регулятор, установите его в том же основном месте, где был старый регулятор — у него уже есть большинство нужных проводов, к которым вы можете подключиться. Первым генератором переменного тока GM является генератор переменного тока серии 10DN, который использовался на автомобилях GM примерно с 1963 по 1970 год. Это имеет смысл для меня. Без основной нагрузки. Двигатель V8. Gm внешний регулируемый генератор 10dn delco 10 dn регулятор проводки 2018 05 тестирование регулирования напряжения 101 с каталогом устранение неполадок el wire a 3 на 62 c10 помогите, пожалуйста, chevy 8 volts brown at схемы жгутов повстанцев и комплект для переоборудования для водителей студебеккер ford the hmb идиот световой крюк… Комплект однопроводного зажигания Breakerless-SE™ (деталь № 38131) предназначен для переоборудования всех распределителей GM / Delco V8 1957-74 годов, оснащенных крышкой распределителя с окном, ротором навинчивающегося типа, стандартной катушкой и одно- или двухточечными, к твердотельному электронному зажиганию.Регулятор напряжения: полные полевые испытания. провод, идущий к положительной клемме аккумулятора, GM использует плавкую вставку / проводное соединение на стартере для подачи питания от аккумулятора на клемму «BAT». Косички и розетки. 2 Все• Универсальный дизайн. Другим основным соединением на генераторе является выходная клемма, которая заряжает аккумулятор. Схема подключения поставляется с рядом простых рекомендаций по схеме подключения. Dorman Products — 84568 : 2-проводной удлинитель внешнего регулятора GM. У меня есть электрические схемы (включая прекрасную схему Биллригсби), и я все равно хотел заменить всю проводку.Клемма заземления аккумулятора должна быть отключена перед работой с генератором или регулятором. ищу схему подключения для подключения… Жгут проводов для любого проекта! световая цепь тоже. Цена: 2 доллара. Проблемы с генератором / регулятором / проводкой Toyota 4WD Pickup 1979 года. Инструкция по установке. № 4. Схема подключения, управляемая PCM. Задайте свой собственный вопрос о Chevy Ответ клиента ответил 7 лет назад 1 оценка продукта — 10DN Внешний регулятор генератора переменного тока Delco Провод для ремонта GM Chevy 1962-1974.Купить сейчас. Там нет проблем. Это здорово и все такое, но генератор умер. Вы должны убедиться, что все необходимые соединения подключены к соответствующей клемме и имеют правильное напряжение для правильной работы генератора переменного тока. Грузовик Billet GM серии E 370 ампер. Зажигание и … Замените генератор переменного тока в вашем раннем GM, Ford или Chrysler, сохранив его первоначальный вид, на генератор переменного тока Powermaster в стиле ретро. Он откалиброван для вашего конкретного приложения. У меня все заебало видимо.M&H Electric Fabricators производит полную линейку жгутов проводов, аккумуляторных кабелей и переключателей для классических маслкаров GM, Chrysler и AMC. 82 продано. Показания напряжения должны быть сняты с регулятором при рабочей температуре и током 8-10 ампер (4-6 ампер на маломощных устройствах). 00 27555 1964 жгут проводов для преобразования внешнего регулятора во внутренний (серия «si») 25 долл. США. Регулятор напряжения на грузовиках 92-92 представляет собой внутренний блок внутри модуля управления. com См. также 98 Chevy Express Power Window Wiring Diagram — Collection Прежде чем читать схему, ознакомьтесь и поймите все… Gm Внешний регулятор переменного тока, проводка Gm 3 Wire Generator относительно внешнего регулятора, электрическая схема генератора переменного тока от admin Из тысячи фотографий в Интернете в относительно схемы подключения внешнего регулятора генератора, выбирает лучшие варианты с идеальным разрешением исключительно для вас, и теперь эти фотографии обычно являются одной из графических… Схема подключения регулятора напряжения — Chevelle Tech Это хорошее представление о том, как работает система внешнего регулятора напряжения и как световой индикатор может быть вашим решением. Требуется внешний регулятор напряжения. Например, если модуль будет включен, и он также посылает сигнал пятидесятипроцентного напряжения в дополнение к тому, что техник не будет знать об этом, он будет знать. около 1963 1970. Заводской генератор переменного тока и регулятор напряжения Ford, используемые в Pantera, имеют устаревшую конструкцию и вызывают проблемы. ПРОВОДКА ПИКО. У меня камаро 69 года со стоковой проводкой с внешним регулятором.С другой стороны, диаграмма представляет собой упрощенную версию этой схемы. В оригинальном генераторе GM 1960-х годов используется внешний регулятор напряжения. 2 Вольт Напряжение: 12 В Активация: статор A/C, B-цепь, отрицательная масса • 12 В, B-цепь, 14. В современной технологии используется внутренний регулятор Схема подключения toyota hilux Схема кузова toyota hilux 1995 года. БЕСПЛАТНАЯ ДОСТАВКА ПО КОНТИНЕНТАЛЬНОЙ РОССИИ США! *Может потребоваться модификация замены шкивов и разъемов проводки, выравнивание и монтаж генератора. Отрежьте штырь проводки от старого регулятора напряжения или, если ваш регулятор все еще в порядке, найдите старый и используйте его штуцер проводки. в минувшие выходные. вп. 9 долларов. * Выключатель зажигания чаще всего питается от стержня стартерной батареи, но источник может варьироваться в зависимости от применения. Разъем выключателя диммера напольного крепления GM и косичка Chevrolet C10 1960-1987. Приносим свои извинения за доставленные неудобства. Я полагаю, что желтый провод с белым индикатором в хвостовой части регулятора идет к индикатору заряда. 5 Генераторы Vset Tuff Stuff GM обеспечивают большую силу тока; что делает их идеальным дополнением к вашему маслкару, хот-роду, индивидуальному заказу или малотоннажному грузовику.В этом году VR имеет шесть проводов: из спецификации США 1982 года. Шаг 7 – Внешняя проводка. Превратите свой оригинальный или репродукционный регулятор в более эффективный и модернизированный полупроводниковый электронный регулятор напряжения. С этим генератором переменного тока с высоким усилием я буду использовать провод 4-го калибра к аккумулятору и исключать внешний регулятор напряжения LC. Я собираюсь использовать провод GM 1 на своем 240 с двигателем Ford, но я полностью переделываю проводку в машине. Рекомендованная розничная цена 70 долларов. Каждый компонент должен быть установлен и соединен с другими деталями в частности … Регулятор напряжения для leece neville и других внешних регулируемых генераторов.Блок 3G имеет пять проводов на задней части корпуса, большой разъем для подключения аккумулятора с маркировкой BAT+, маленькую высоковольтную лепестковую клемму, заключенную в серый корпус, и трехконтактный штекерный разъем регулятора напряжения с клеммами, обозначенными A, S. и я. unpikapps. Опубликовано 11 июля 2004 г. (Тип № GM 10 SI, модель 7127, стоимость примерно 35 долларов США), но почти все генераторы переменного тока с внутренней регулировкой имеют одинаковую выходную проводку. Жгут проводов регулируемого регулятора напряжения для тяжелых условий эксплуатации к генератору переменного тока в разделенной трубке с литой вилкой к регулятору Заземляющий провод калибра 14 от регулятора к генератору переменного тока 10 изолированных кольцевых клемм.Тип файла: JPG. Номер детали: WIR-217. Очевидно, что толстый красный провод должен идти прямо к положительному полюсу аккумулятора, и если вы хотите быть избыточным, вы также можете подключить толстый заземляющий провод к заземляющему стержню на генераторе. 3 из 5 звезд 16 в Автомобильные сменные регуляторы напряжения генератора 1962-72 Внешний регулятор напряжения с маркировкой Delco Remy для генератора переменного тока на 63 ампера. Адаптеры для замены генератора переменного тока American Autowire Адаптеры для замены генератора переменного тока American Autowire предназначены для преобразования вашего генератора переменного тока в другой тип с помощью простого вставного жгута.Предприятия упрощают преобразование генераторной системы или системы внешнего регулятора напряжения в 10si или 12si с помощью комплекта проводки генератора High Output для генератора GM Delco. Гонки! Ниже приведены некоторые из основных иллюстраций, которые мы получили из разных источников, мы надеемся, что эти фотографии будут вам полезны, а также, если повезет, очень важны для того, что вы хотите в отношении электрической схемы генератора Delcotron. Он имеет провод 14 AWG, идущий к корпусу для заземления. Генератор высокой мощности Early GM (внешний регулятор напряжения) Мы производим оригинальный генератор Delco 10DN в качестве замены генератора переменного тока с более высокой выходной мощностью для оригинальных заводских блоков. 3 л ПРИМЕЧАНИЯ Непосредственно подходит для генератора AD244, который использовался во многих грузовиках, фургонах и внедорожниках с 1999 по 2006 год. Генератор имеет 4-контактный разъем и поэтому не подходит для 2-контактного жгута. Каждая часть должна быть размещена и соединена с разными частями определенным образом.Даже с реле и новой проводкой никогда не было на 100% правильно. 70 баксов от автозоны и все готово на этом фронте. • Отлично подходит для генераторов HIGH AMP • 18 ga. Простой жгут проводов для замены внешнего регулятора напряжения на внутренний регулятор, встроенный в генератор переменного тока. Регулятор напряжения, воспроизводящий OER®, в стиле OE, который заменяет оригинальные блоки на моделях 1971-72 годов. ГЛАВНАЯ СИСТЕМА ПИТАНИЯ CHEVY. Он может быть помечен как «зарядка», «регулятор», «метры», «манометры» или «двигатель».Диаграмма предлагает визуальное представление электрической структуры. Файл Схема подключения генератора Corolla с внешним регулированием Jpg Rollaclub. Эта конкретная модель (10SI, использовавшаяся в 19-х и начале 80-х годов) — та, которую вы найдете в поколении автомобилей GM, наиболее часто используемых в дерби на снос. С тех пор это было здорово. Как подключить внешний регулятор напряжения на автомобиль GM. Используйте эту диаграмму, чтобы определить номера деталей, которые вам нужны. Практически любой генератор переменного тока с внешней регулировкой должен работать.Теперь мы предлагаем этот хромированный регулятор напряжения, который заменяет оригинальные блоки на моделях 1962-72 годов. * Простое преобразование — поставляется с полными инструкциями * Не обнаруживается для оценки — сохраняет внешний вид OEM * Защищает ваш генератор переменного тока и аккумулятор, предотвращая перезарядку Да. 5 В или более при работающем двигателе, проблема с соединением ниже по потоку. Просто совет: внешний регулируемый генератор на 30 ампер, рекомендуемый генератор 60-й серии на 60 ампер. Ремонт генератора переменного тока Косичка внутреннего регулятора GM $2.Я предполагаю, что вы сейчас используете GM в стиле 1976 года. Схема и схема подключения Это место представляет собой растущую библиотеку схем, схем подключения и технических фотографий. Как подключить внешний регулируемый генератор переменного тока 10 dn. Проводка регулятора delco 10 dn. Схема онлайн — Схема подключения регулятора напряжения. Механик заменил генератор и регулятор в моем грузовике, и через несколько недель у меня начались проблемы.Подходит для 22 моделей автомобилей. У меня есть 68 pontiac firebird в настоящее время с внешним регулятором, я купил новый жгут проводов, который предназначен для генератора внутреннего регулятора. Кливленд, Огайо 44102 www. Типовая схема подключения генератора с внешним электромеханическим регулятором напряжения. Проверьте регулятор генератора переменного тока с помощью полных полевых испытаний, когда генератор имеет низкую выходную мощность. ТРАНСПО GC100. части автомобиля. JT&T (2531F) 2-проводной соединительный разъем генератора GM для генератора с внешним регулятором напряжения, 1962 г. и новее, 1 шт.Если ваш регулятор генератора переменного тока не заряжается или ваш генератор был перезаряжен, он, скорее всего, выйдет из строя. Электронный регулятор напряжения В отличие от электромеханических регуляторов электронные регуляторы являются полупроводниковыми и не содержат движущихся частей. и я знаю, что могу получить 1 провод. Почти все генераторы переменного тока с 3 проводами поставляются со схемой подключения, чтобы объяснить, куда идут провода № 1 и № 2. Хорошо, спасибо, я мог бы попробовать это, потому что приобретение внешнего регулятора здесь, в Австралии, составляет примерно половину стоимости генератора на 40 А, и я почти уверен, что текущий генератор тоже нуждается в капитальном ремонте. Разъем генератора GM и косичка для универсального внутреннего регулятора напряжения. Установите на место крышку, затем установите перемычку с клеммы с пометкой «2» на клемму с пометкой «4». Ранний генератор GM — это генератор серии 10DN, который использовался на автомобилях GM примерно с 1963–1970 гг. Типичная система зарядки генератора Типичная система внутреннего регулирования Типичный внешний вид генератора переменного тока… Две ключевые отличительные черты генератора переменного тока CS130 / CS144 — это внешний вентилятор с поликлиновым ременным шкивом и 4 клеммы индикатора заряда (1 большая и 3 поменьше), которые расположены на задней стороне генератора.Если я отсоединяю регулятор, обороты холостого хода двигателя увеличиваются, а напряжение падает. ДА, я ЗНАЮ, что установка GM One-Wire дешева, проста и проверена, но я парень из TOYOTA, которому просто нравятся «все Toyota». Для выполнения этих тестов вам понадобится независимый мультиметр (предпочтительно цифровой). • Для автомобилей СО световым индикатором «Нет заряда». Эти рекомендации будет легко понять и применить. ооооо. ком. Шаг 1. Комплект проводки AC Delco 1870921 (для преобразователей с 6 на 12 вольт) для подключения 10SI.Двигатель был заменен на 6-цилиндровый 1967 года и имеет 3-проводной генератор переменного тока (пока не уверен, какая модель). Проводка генератора помогите пожалуйста Форум Шеви Нова. Условие: Разметить место и просверлить отверстия для крепления болтов. Я использовал альтернативу GM с комплектом для переоборудования с 1 проводом на GM, Ford и Jeep. Подробности. tuffstuffспектакль. Большинство однопроводных генераторов основаны на старом блоке GM Delco 10SI. Этот регулятор имеет маркировку «Delco Remy», как оригинал. com Чтобы правильно прочитать электрическую схему, нужно знать, как обычно работают компоненты в программе.Напряжение. из периода Muscle Car…. Схема подключения регулятора напряжения Lucas — Надежная схема подключения в Интернете — Схема подключения регулятора напряжения. 63-68 Модернизация / преобразование твердотельного регулятора напряжения. «1-проводной генератор переменного тока с высокой выходной мощностью» Это будет однопроводной генератор переменного тока 10SI или 12SI с ВНУТРЕННИМ РЕГУЛИРОВАНИЕМ? Зачем вам нужен или нужен внешний регулятор? Принцип однопроводного генератора заключается в том, что вы запускаете один (10-го калибра)… Я собираюсь перейти с генератора с внешним регулятором на генератор с 3-проводным внутренним регулятором.Используется в наших комплектах для переоборудования внешних регуляторов серии ERCK. 00 $8. Разъем косички, разъем для ремонта генератора переменного тока для генераторов GM RVC — 9801346 9801346. 5 наблюдателей. Комплект для переделки генератора. у меня 3 отведения; зеленый (горячий ключ), красный и белый из альтернативной проводки. текст, фотографии и рисунки Марка Гамильтона. Инструкции по подключению генератора gm si, один провод или технический отдел подключения oe. Установите регулятор на место и соедините клемму «F» на переделанном регуляторе с клеммой «2» или «F» на 10-SI.У Майка Робисона есть отличная статья об установке генераторов GM в электрическую систему LC на I8mud. 1995 -1998 годы были переходным периодом для CS-130. Если вы просто гонитесь за прыгающим вольтметром, подключите отдельный измеритель к аккумулятору и посмотрите, не является ли это жгутом проводов домашнего зажигания и электропроводки, преобразованием внутреннего регулятора, 1963-72 GM. и подключите красный провод к выходной стороне шпильки генератора 10/32, возьмите длинный провод и подключите его к + стороне катушки. Использование трехпроводного генератора обеспечивает регулируемое напряжение для всех компонентов.5 (17si) АККУМУЛЯТОР + ИЛИ АККУМУЛЯТОР + НА СОЛЕНОИДЕ СТАРТЕРА ПРИМЕЧАНИЕ. Если вы хотите сохранить индикатор заряда при переходе с 1) Купите внешний регулятор (например, морской модуль PrestoLite) и установите его с генератором переменного тока с внешним регулятором, следуя инструкциям, прилагаемым к регулятору. 88. Схема подключения генератора переменного тока провод регулятор зарядки gm напряжение внешнее регулируемое delco 1970 батарея электрическая 1972 10dn схемы camaro 1963 1967 . Жгут проводов Painless предназначен для использования в автомобилях с рулевой колонкой General Motors с ключом или другими рулевыми колонками, в зависимости от … внутренней регулируемой проводки генератора переменного тока серии GM CS130.Регулятор напряжения управляет током возбуждения, подаваемым на вращающийся ротор внутри генератора переменного тока. Купите подлинную Mercury Quicksilver или запасную часть. Является ли ваш комплект для переоборудования генератора переменного тока 63-72 (будет преобразовывать генератор gm с внешним регулятором в генератор переменного тока с внутренним регулированием в стиле gm «si») (2-контактная вилка с коричневым проводом и перемычкой), если жгут передних фар в хорошем состоянии это более экономичный способ перехода на одножильный провод без замены всего жгута. Генератор GM 10DN, заводская литая отделка, внешний регулятор, 80 А, шкив с V-образной канавкой, внешний вентилятор охлаждения и диоды с защитой от скачков напряжения.. Конечно же, у меня были перекрещены провода аккумулятора / стартера и генератора. Однако этот генератор не похож на мои генераторы GM с внешней регулировкой. Автомобили, выпущенные до конца 1970-х годов, имеют генератор переменного тока с внешним регулятором напряжения. О, и это не было… Подсоедините этот провод к альтернативной клемме № 1, соединив его с маленьким проводом в жгуте, который шел к исходному генератору. Внешний регулятор с индикацией заряда Для лампы индикации заряда можно использовать ту же проводку с внешним регулятором, как показано на рис.Недостатки линейных регуляторов напряжения. Инструкции по подключению генератора GM Delco Remy CS130 с внутренней регулировкой. Не волнуйтесь, если цвета не совпадают, потому что они взаимозаменяемы. 4-проводной жгут проводов для ремонта вилки генератора, код 933 — 9801933 9801933. В Интернете нашел несколько советов по переоборудованию генератора; один из них размещен ПРЯМО ЗДЕСЬ в Chevelle Tech в разделе Tech Reference. Поэтому, если вы выберете генератор на 60 ампер, вам придется модифицировать проводку к генератору. Регуляторы напряжения обычно используются в транспортных средствах и другом электронном оборудовании.Схема подключения внешнего регулятора напряжения генератора переменного тока pdf Схема подключения внешнего регулятора генератора переменного тока Новая схема подключения генератора переменного тока лучше всего подходит для внешнего reg w horn king chrome 1963 68-граммовый генератор переменного тока 4-проводной дополнительный регулятор 80 ампер. Признаки неисправного регулятора напряжения в автомобиле включают затемнение или пульсацию света или разряженный аккумулятор. Преобразующий регулятор для внешних регулируемых генераторов Delco-Remy серии 10DN, 12 В, B-цепь, 14. Между этими годами у вас может быть генератор переменного тока CS-130 или CS-130D.Для 1963-72 Нова; Камаро 67-72. Вы можете сделать это прямо на регуляторе и использовать его для клеммной колодки. Регулятор напряжения — это электрическое устройство, используемое для управления выходной мощностью генератора. Я, возможно, придумаю, как вообще убрать провода, но пока я просто обмотал концы изолентой. Нажмите, чтобы увеличить. Январь 2022 Специальные предложения. 25. Так вот — не все регуляторы GM были установлены одинаково! Короче говоря, батарея — это не батарея, это не батарея, это не батарея, и регулятор для «двенадцативольтовой системы» не обязательно совпадает с регулятором для «двенадцативольтовой системы».2) Отсоедините провода от генератора. Лис-Невилл рекомендует… репродукцию жгутов проводов для американских маслкаров. Провод от разъема внешнего регулятора «2» лучше подключить к клемме с маркировкой «1» на генераторе. Все генераторы соответствуют вчерашнему размеру и внешнему виду, в то же время используя современные технологии. На самом деле их четыре — есть толстый провод «B+», который есть у всех генераторов, который подключается непосредственно к аккумулятору или блоку предохранителей, а также есть дополнительные разъемы на задней части генератора Ford и дополнительная проводка напряжения без регулятора с внешним поиском и устранением неисправностей. схема mopar 12v внешне регулируемые электрические схемы gm внутренние 12-вольтовые регуляторы Hemmings Motor новости тестирование другого преобразования жгут проводов серии g инструкции по установке генераторы переменного тока с датчиком морской электроники. Клемма с маркировкой «F» на разъеме внешнего регулятора должна подсоединяться к клемме с маркировкой «2» на генераторе. В отличие от однопроводных генераторов, они могут генерировать и выпрямлять электричество в одной цепи. У меня есть несколько интересных проектов, не забудьте подписаться! Как выполнить тест перемычки обхода регулятора напряжения на классическом автомобиле / грузовике GM. Генератор переменного тока мощностью 250 ампер для установки внешнего регулятора GM Suburban Tahoe Silverado Escalade Silverado R. Другими словами, чем быстрее он вращается, тем больше напряжения поступает в электрическую систему автомобиля.В серии 40 используется один и тот же VR из схемы подключения EPC и спецификации США. Сделал в своей 68 firebird Фаза 2: Подключение внешнего регулятора. Подходит для 1959-64 годов с PS и AC. 12 февраля · проволока при необходимости и другая необходимая проводка. Отрегулируйте регулятор, как описано выше. Видео для сделай сам, ребята. Фактически, установка JIMCO для тестирования обычных систем Chrysler заменяет ECM собственным твердотельным постоянным напряжением. У меня есть эта электрическая схема, она показывает, что у 67-69 был внешний регулятор, а внутренний начался в 1970 году.Идентификация генератора переменного тока Gm Автомобильный генератор переменного тока Автомобильный генератор … Автомобильная проводка: внешний регулятор напряжения с генератором GM. Схема подключения генератора переменного тока Delco. Схема и схема подключения внешнего регулятора. 14 долларов. На этой схеме даны рекомендации по компонентам цепи, таким как электрическая схема генератора Gm, внутренний регулятор New Fresh 3 Wire — электрическая схема генератора Gm, внутренний регулятор. Схема подключения регулятора напряжения на кузове Мне нужно установить на звукосниматель регулятор напряжения 12 В постоянного тока. Шаг 3 Отсоедините 2 провода от генератора, эти 2 провода идут к старому регулятору напряжения.Я открутил регулятор напряжения и просто обрезал провода. Кажется, что внешний регулятор имеет два провода, зарезервированных для аккумулятора (+), а другой — для генератора. Клемма R подключается к клемме №2 регулятора напряжения. принимает проводку OEM, Tuff-Tested, чтобы превзойти отраслевые стандарты. Мой кран 59 года и имеет оригинальную проводку. Схема подключения внешнего регулятора напряжения Gm от ww2. Посмотрите на 2-й пост и прокрутите немного вниз до четвертой «цитаты». КОМПЛЕКТ ДЛЯ ПРЕОБРАЗОВАНИЯ GM.Разъем подводящего провода дистрибьютора GM HEI / косичка с проводами тахометра / зажигания Chevrolet C10 1960-1987. GM DIESEL V8 395 ci — 6. Как сделать внешний регулятор напряжения для обхода доджа. Мне интересно, если регулятор напряжения выходит из строя, и нужно проверить его. Генератор Delco 10SI. Итак, я пошел и купил сменный регулятор для форда и шеви — у форда есть маркировка I — A — S — F, а у шеви F — 2 — 3 — 4, я попытался подключить их обоих, и они Предыдущий владелец утверждал, что перешел с внешней регулируемой системы зарядки на внутреннюю регулируемую.Графики. Кроме того, все они используют отделку OEM и электрические соединения для беспроблемной установки. ACDelco®, торговая марка GM Customer Care and Aftersales, является мировым производителем автомобильных запасных частей премиум-класса практически для всех автомобильных систем, а также внедорожного, промышленного и морского оборудования. При включенном зажигании питание передается через индикатор отсутствия заряда на контакт № 1 на соединении регулятора генератора. имиджсервис. com, а для просмотра сведений об изображении щелкните изображение.После 55 лет эксплуатации на улицах этот Chevy C20 Apache 1960 года все еще имеет оригинальный двигатель. В последнюю очередь подключаем провод от «4»… ПРЕОБРАЗОВАНИЕ ВНЕШНЕГО РЕГУЛЯТОРА НАПРЯЖЕНИЯ НА. У него есть провод 10 AWG, идущий к плюсу аккумулятора. Смотреть; 9 оценок продукта — 10SI 12SI Генератор переменного тока Delco 1-проводной самовозбуждающийся регулятор для восстановления Chevy GM . Ладно, ребята, я установил универсальный облегающий 220 А альт от Mechman. Эти инструкции будет легко понять и применять. Опубликовано Mechman 4 декабря 2019 г. 5 л GM 90 V6 262 ci — 4.599 долларов. 4 доллара. У Gm есть много разных генераторов переменного тока, и каждый из них имеет свою схему подключения генератора и симптомы генератора. Первым генератором переменного тока GM является генератор переменного тока серии 10DN, который использовался на автомобилях GM примерно с 1963-197 гг. ОДИН КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ С 1 ПРОВОДОМ ДЛЯ ГЕНЕРАТОРА DELCO 10SI 12SI GM SELF EXCITING Покупатели, купившие этот товар, также купили его. Самоучитель. дюйм. Все, что делает регулятор, это настраивает катушки возбуждения альта так, чтобы он заряжался много или мало. на регуляторе напряжения три вывода; положительное, отрицательное и поле.ИНСТРУКЦИИ ПО УСТАНОВКЕ ГЕНЕРАТОРА GM © 2016 Tuff Stuff Performance Accessories, 9004 Madison Ave. Что нужно знать, чтобы модернизировать старый хот-род GM или подключить его с нуля. Бесплатная доставка. Он содержит клеммный разъем и дополнительный провод с сопротивлением для подключения к системе зажигания. Не используйте балластный резистор, если вы используете провод с сопротивлением. 10SI 12SI Комплект генератора переменного тока Delco 12-вольтовый регулятор щеток трио Chevy GM Подробнее. 6: Схема подключения серии GM-R/V 1988-90 гг.; Познакомьтесь с проводкой вашего грузовика.Артикул: 5433С. ) Проложите этот новый провод в жгуте до самого генератора — там должно быть… Этот квадратный прямоугольник на вашем рисунке выглядит как внешний регулятор, поэтому, если этот генератор идет с этим регулятором, он регулируется извне. Tuff-Tested в соответствии с нашими строгими стандартами. У меня были некоторые проблемы с аккумулятором, который не заряжался (или время от времени замыкало), и я сделал следующее: — Купил новый генератор переменного тока высокой мощности, потому что я добавил электрические аксессуары — протестировал аккумулятор и его комплект. предназначен для преобразования всех распределителей GM / Delco V8 1957-74 годов, оснащенных крышкой распределителя с окном, ротором навинчивающегося типа, стандартной катушкой и одно- или двухточечными точками зажигания, на полупроводниковое электронное зажигание. Внешний регулятор напряжения 12В. В настоящее время нет в наличии Пожалуйста, зайдите позже. 1-проводной регулятор поставляется с пылезащитными заглушками для клемм 1 и 2. Эти блоки доступны в вариантах на 80, 100 или 120 ампер. Наши регуляторы напряжения подходят для большинства распространенных приложений GM, использующих внешний регулятор. На одном из проводов есть диод. A. Они также избавятся от внешнего регулятора напряжения, так как у них есть внутренний регулятор. Это действительно предназначено, чтобы помочь всем обычным людям в создании подходящей программы.Генератор Chevy Performance на 100 ампер представляет собой однопроводный корпус GM 10 SI с внутренним регулятором. Подсоедините синий и зеленый провода к синему и зеленому проводам на регуляторе. Наш хромированный 100-амперный генератор переменного тока серьезно встряхнет вашу электрическую систему! Предназначен для приложений 62-71 GM, в которых используется внешний регулятор. Рекомендуемая розничная цена: 2 доллара. Например, если на модуль подается питание, и он посылает новый сигнал с половиной напряжения в дополнение к тому, что техник не знает об этом, он может подумать, что у него проблема. Описание: Схемы подключения генератора и информация — Brianesser с внешним Схема подключения генератора переменного тока регулятора, размер изображения 705 X 473 пикселей, и для просмотра деталей изображения, пожалуйста, нажмите на изображение.Хотя большинство генераторов переменного тока имеют встроенный регулятор, некоторые из них имеют внешний регулятор. Комплект для переоборудования генератора gm 12Si. Клеммы предназначены для 2-го поколения (1986-1992 гг.) — Проводка генератора с нуля — Необходимо подключить генератор и не иметь заводской проводки генератора для клемм S или L. Если напряжение составляет 135 В или более при работающем двигателе, проблема в соединении ниже по потоку. На этой схеме показано, как подключить трехпроводной генератор Delco (GM) с внутренней регулировкой. № 5. Эти генераторы переменного тока старого типа могут называться 2-проводными, 3-проводными или даже 4-проводными.Доступные в хромированном, полированном алюминии, скрытом черном цвете, черной морщинке, цветах с порошковым покрытием и отделке Factory Cast PLUS+, они доступны с выходами 80, 100 или 140 ампер. БЕСПЛАТНАЯ ДОСТАВКА ПО КОНТИНЕНТАЛЬНОЙ РОССИИ США! Район Сиэтла. 91 КБ. Самая распространенная и популярная модель. Проводка внешнего регулятора gm

n22 pxa zy3 c8f k3b 26y ieq mlr r6t 52u j4r fgj bnv 5qm jwf rkk 60v mab oj6 llo

Реле Ficm. 85 86 30 87 87a bec_j3 Посмотрите на метки клемм на реле.Затем он проходит через фильтр/сепаратор, оборудованный нагревателем, который имеет подкачивающий насос и сливной винт, прежде чем попасть в двухступенчатый топливный насос. YouTube. FICM контролирует состояние цепей напряжения зажигания и цепей управления топливными форсунками. Описание. Реле питания модуля управления топливной форсункой (FICM) (дизель) F22 — не используется. 50. GS ponso 8 r F ed FX 6. 31. Получите это… Я работаю над Silverado 2005 года с 6. Когда FICM обнаруживает состояние цепи топливной форсунки, все топливные форсунки в затронутой цепи напряжения зажигания быть инвалидом.Я проверил реле FICM, должно быть единственное реле ISO серого цвета в распределительной коробке аккумулятора. 45 доставка. Это также может быть проблема с реле FICM — большинство сообщают, что оно имеет штамп «инженерный» номер детали F80B-14B192-AA — рядом с этим 10-амперным предохранителем возле петли капота со стороны водителя. Чрезмерное тепло от двигателя и вибрация могут привести к перегреву или выходу из строя FICM. $. Следующие номера деталей совместимы с этим устройством: 1845117C2, 1845117C3, 1845117C4, 1845117C5, 1845117C6, 1887099C2, 3C34-12B599-AA, 4C34-12B599-AA производительность двигателя.Панель предохранителей расположена слева от педали тормоза и закреплена на нижней левой панели капота. Ф28. предохранитель 40А патрон-j. 2003-2007 FORD 6. R S p 2 o n D Q Q s R o 2 7 J 8 red d. 03-10 6. F350 2004 г. с 6. 4. Снимите крышку панели предохранителей, чтобы получить доступ к предохранителям. См. электрические схемы, ячейка 149, тестирование компонентов. Би 2. 0 — это предохранитель №20 под приборной панелью на 10 ампер. Привет, ребята, я новичок в мире дизелей и только что купил 99-футовый f250 7. Замок зажигания [только бензиновый двигатель], питание FICM [только дизельный двигатель] [мини-предохранитель модуля управления впрыском топлива (FICM) 15A находится в блоке реле под капотом] 104.Береженого Бог бережет! FICM Реле модуля управления впрыском топлива для 6. Хьюстон, штат Техас 77055. 95 1 34. Если в цепи топливной форсунки для цилиндров 1, 4, 6 или 7 обнаружено состояние цепи, коды DTC FICM Problems need help!! Перейти к последним Следовать Привет всем! Укажите свою поездку ЗДЕСЬ, чтобы принять участие в конкурсе «Поездка месяца» в этом месяце! 1 — 14 из 14 постов. 99. Реле FICM часто упускают из виду, но они обеспечивают критическую передачу силы тока от вашей системы зарядки к FICM. Ф29. Определения кодов OBDII Chevrolet.Исходный номер: Если 1456315-6 или X-3, выберите AP0018. Если 1456315-2 или X-2, затем выберите AP0019. Если 1456316-1 или X-1, затем выберите AP0020. хорошо это или нет. Цена: 59$. В кабине у меня стоит предохранитель на фикм но нет реле. Устраните любые проблемы и повторно оцените автомобиль, если состояние устранено, перейдите к шагу 11. На верхней части модуля FICM имеется небольшая смотровая крышка с двумя винтами Torx T-20, которые необходимо снять. Когда ключ выключен, IDM остается включенным в течение короткого периода времени.Звоните по телефону 1-888-967-6653 или 480-247-2331. 70/количество) 14 долларов. AS3 ПРОВЕРЬТЕ ЦЕПИ НАПРЯЖЕНИЯ РЕЛЕ FICM. Зажигание включено, двигатель выключен. 95 + 5 долларов. 0 Ford F-350 не заводится, проводка от ficm замыкала на клапанную крышку У приятеля Duramax 05 года. 0 и тюнер FICM из PHP. 329 долларов. Все значения от P1000 до P1999 или от P3000 до P3400 зависят от производителя и могут не совпадать с указанными здесь. 00 $ 39. FICM SYNC должен читать YES KOER. B. Датчик давления впрыска топлива для … В двигателях 2006 модельного года и новее не используется FICM.0 * 6. Если напряжение падает ниже требуемых 48 вольт, топливный модуль (FICM) − 6. О проблемах Duramax Ficm. . Ford установил два типа FICM. У меня есть lb7 2004 года, у него пробег 163000 миль, это проблема, с которой я столкнулся около 6 месяцев назад — 2001 2002 2003 FORD F150 FICM FUSE RELAY BOX С GEM MODULE 1L3T-14A067-AB. х10. 85 30. рлы53. предохранитель, спальное место HVAC/ bb pwr. Основанная в 1902 году, International Truck and Engine Corporation превратилась в ведущего производителя грузовиков средней грузоподъемности, большегрузных автомобилей и грузовиков для тяжелых условий эксплуатации.№ 5 · 25 декабря 2015 г. 295. 1995 K2500 SUBURBAN, LB7 DURAMAX/ALISON с питанием Доверьте ремонт вашего Ford FICM 6. 0 Exchange Service профессионалам в области автомобильных компьютеров и немедленно получите его ИЛИ … Предохранители прикуривателя (розетки) в Ford E-Series — предохранители №23 (прикуриватель), №26 (задняя розетка), №33 (E Traveler Power Point №2) и №39 (E Traveller Power Point №1) в блоке предохранителей панели приборов (2002 г. -2003). Программное обеспечение сканера IDS должно быть версии 65. 270-. 0L Powerstroke, Prosource Diesel… Номер детали реле FICM? Кто-нибудь знает номер детали Ford для реле ficm? Я пошел к дилеру за одним, и они дали мне один с 5 лезвиями.Таким образом, вы знаете … P1378 Низкий уровень напряжения питания модуля INJ FICM Неисправное соединение, предохранитель, неисправное реле, короткое замыкание на массу, система зарядки P1379 INJ Module FICM Цепь напряжения питания высокого уровня Система зарядки P1408 EGR Поток рециркуляции отработавших газов из себя … Диагностика FICM SYNC : сначала диагностируйте проблемы SYNC. FICM FIXER, LLC 3751 Мейн-стрит. 0L V8 DIESEL с турбонаддувом > Топливо и воздух > Модуль управления впрыском топлива (FICM) Цена: Основной: Итого: Альтернативный вариант: Нет запчастей для автомобилей на выбранных рынках.6. 2. 25. ОТРЕМОНТИРУЙТЕ обрыв цепи. ф75. 2. 1 х10_с1. 0L … Этот модуль управления впрыском топлива (FICM), также известный как модуль управления дизельными форсунками, является гарантированной заменой для всех моделей FICM Ford Truck F-серии 2006 года с 6. Ford выпустил ряд сервисных бюллетеней по этой теме. Это самый качественный сменный модуль на рынке! Подходит для Chevy/GMC 2500HD/3500HD LB7 2001-2004 гг. … Цепь обычно состоит из множества компонентов.Клемма 30 получает постоянное напряжение батареи. 8 августа 2010 г. 1 355 0 36 Worland Wy. Вытащив реле из блока предохранителей, настроив мультиметр на измерение напряжения постоянного тока и активировав переключатель в кабине, сначала проверьте, есть ли 12 вольт на позиции 85 в блоке предохранителей, к которому подключено реле (или где-либо еще). реле находится). 0L Powerstroke двигатель. Если LPWR и VPWR падают, проверьте батареи, кабели, предохранители и реле FICM. 75 доставка. Схема блока предохранителей/блока предохранителей Ford F350 2003 года.Это первый файл в списке. В инструкциях говорится, что реле ближе всего к переднему пассажиру, но также говорится, что реле FICM часто упускают из виду, но они обеспечивают критическую передачу силы тока от вашей системы зарядки к FICM. 3 л ИДМ. Напряжение должно быть в пределах 46-48 вольт при работающем двигателе. 0 Схема подключения Ficm. Присоединился 2 ноября 2013 г. ВОЗВРАТ CORE ЗАРАНЕЕ ВАРИАНТ CORE – БЕЗ ДЕПОЗИТА ПЛАТИТЬ CORE ПЛАТЕЖ. 0L Ford Power Stroke — OEM ЧАСТЬ: … Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Chevrolet Silverado и GMC Sierra 1500, 2500, 3500 (2003-2006).Однако в моем блоке распределения питания в этих слотах есть только одно реле, и это # ​​301 DRL # 3. Каждый блок является оригинальной деталью Ford, которая была полностью разобрана, модернизирована с использованием более прочных компонентов, а затем проверена на надежность. Разъем модуля управления впрыском топлива (FICM) Alliant Необходимо проверить маркировку на оригинальном разъеме. 61 смета доставки. Косичка разъема FICM для Ford Power Stroke 2003-2007 F Series, Excursion и 2004-2010 E Series — Alliant Power # AP0032. КОМПЛЕКТ СОЕДИНИТЕЛЯ FICM 0L НОМЕР ИЗДЕЛИЯ: 30322.0 Полный номер детали FICM: 4C3Z-12B599-ABRM, вы должны использовать сканирующий инструмент Ford IDS, чтобы удалить программирование из неисправного FICM и перепрограммировать новый FICM и PCM или получить предварительно запрограммированный FICM. 58-вольтовый модуль управления впрыском топлива BD FICM для 03-07 Ford 6. Июнь 2015 г. Для FICM требуется 12-вольтовый источник питания. 3 контролировался модулем управления форсунками или ICM, новый 6. Forced382 · Зарегистрировано. проверьте, подходит ли это для вашего автомобиля. 60L Power Stroke Diesel — схема подключения ficm — распиновка — я сломал разъем на грузовике 05, над которым я работаю, сломался большой разъем.Добавить в корзину. Когда FICM начинает выходить из строя, это выходное напряжение начинает падать. Что вызывает отсутствие синхронизации Ficm? Если FICM SYNC отсутствует при запуске двигателя, то цепь A обычно состоит из множества компонентов. Электрический тормоз буксировки прицепа. Цена: 34 доллара. 88. Дизельный двигатель Powerstroke объемом 0 л. IC … прочитайте больше управление реле заземления и, электрическая схема ficm производитель схем altahaddi net, модуль управления впрыском топлива ford 6 0l us дизельные детали, подобрать схемы проводки 2005 ford дизель ficm, amazon com модуль управления впрыском топлива разъем ficm, … инжектор ficm , c1388c x3 разъем питания заземления реле управления и, 2004 ford f350 сигнализация удаленный запуск the12volt com, 03 04 ford f350 6 0 дизельный ficm управление топливной форсункой, 2004 ford f350 6 0 схема панели предохранителей электрические схемы, полная проводка Реле управления FICM тот, что ближе к двигателю.Клемма 85 — это соединение реле с землей, 87 и 87a — это выходные клеммы для всего, чем управляет реле, а 86 — это питание на управляющей стороне реле. Это происходит потому, что FICM расположен на боковой крышке клапана двигателя Powerstroke. 42 доллара. FICM Pigtail X-3 для Ford Powerstroke 6 2003-2010 гг. из США. 0 Ipr Схема подключения. На грузовиках 2005+ года блок реле большой и содержит несколько реле и предохранителей. Бесплатная доставка. Обязательно перепроверьте коды. 0 дизель, авто полный привод Там ничего не написано FICM, только вроде ENG2 и ENG1 и прочее.Это самый качественный сменный модуль на рынке! Подходит для модели 2004 года. 5 50A Дизель — реле питания модуля управления топливной форсункой (FICM). 56 оценка доставки. 99 $14. Вы можете обмануть ficm, чтобы добавить больше PW в файлы, просто это займет немного больше времени, и это своего рода выстрел в темноте. Flagship One также предлагает услуги по перепрограммированию и перепрошивке существующего компьютерного модуля, модуля ECU и модулей управления двигателем; включая настройку и обновление программного обеспечения. Настройка FICM — настройте FICM без простоев здесь! Мы делаем гораздо больше, чем просто FICM; мы ремонтируем большинство модулей автомобиля.Перед ним стоит реле FICM и предохранитель. Ф30. FICM (модуль управления впрыском топлива) на Ford Powerstroke 6. rdc−8. 99 Открывается … 6. Заменены CMP, IPR и ICP. Форд 6. 8 подписчиков. Посты. Berge9798 · Зарегистрировано. Грузовик выключался, когда на шоссе и жарко. Проверено ficm на предмет перетирания проводов, где жгут застегивается на молнию … читать дальше Мне нужна актуальная информация о тестировании косичек и ficm. ВЕРНУТЬ СЕРДЦЕ ЗАРАНЕЕ. -Это продукт, произведенный снова. Я проверил все свои предохранители под приборной панелью и под капотом, все вроде в порядке, у меня хорошее масло и топливо и т. д.Да. б+ проход, каб. 79. Жгут проводов Duramax Ficm ~ спасибо, что посетили наш сайт, это изображения о жгуте проводов duramax ficm Реле Upfitter 1. Что делает Ficm неисправным? FICM управляет соленоидами топливной форсунки на основе команд подачи топлива и синхронизации (по каналу *CAN2) от PCM. предохранитель 50А патрон-j. 0 дизель заводится, но не заводится ficm Не понимаю, о чем вы спрашиваете. Отсоедините цепь VPWR модуля свечей накаливания (GPCM), чтобы изолировать GPCM и генератор от FICM и обеспечить более последовательное тестирование FICM.6v на аккумуляторе и на сканере для фикма показал то же самое. FICM получает питание через реле зажигания 1, а ECM управляет его включением. 7-звездочный рейтинг. 0 Не будет простаивать…. Показывать только этого пользователя. Да вытяните реле ficm 07.02.2017 #23. FICM использует ряд внутренних конденсаторов для изменения напряжения автомобиля (12-14. IPR или регулятор давления впрыска (не должен достигать и поддерживать 85%) 2. 1 Модуль управления впрыском дизельного топлива (FICM) повторного производства 1 Наклейка возврата для вашего Ядра (только для постоянных клиентов в США) На этот FICM 2003–2004 гг. распространяется 1-летняя гарантия с неограниченным пробегом.Он показывает компоненты схемы в виде упрощенных форм, а умение и сигнал связаны между устройствами. Артикул: AP0031 Категория: FICM и IDM. Модуль управления силовым агрегатом (PCM) (12A650), топливная система, датчик массового расхода воздуха (MAF) (12B579) — дизельные двигатели. Проверьте от контакта 30 основания реле до отрицательного вывода батареи на наличие +12 В постоянного тока. У меня 04 duramax с 6. Спасибо!. Присоединился 18 августа 2013 г. · 15 сообщений . 0л. COM877- Хотя FICM на 6. На грузовиках 2003-2004 года блок реле маленький и содержит 2 реле.Это вполне может спасти вас от убитого FICM! Реле FICM играют жизненно важную роль в обеспечении критической передачи силы тока от системы зарядки к FICM. После того, как вы увидите необходимое давление управления впрыском 500 фунтов на квадратный дюйм, подождите, пока батареи восстановят свой заряд, снова проверните рукоятку в течение 10-15 секунд, переустановите реле FICM и запустите грузовик в обычном режиме. Просто установите двигатель и трансмиссию на место, подключите нашу проводку и нажмите на ключ — это так просто. Плата логики редко выходит из строя, и это часть с программным обеспечением на борту.0L Модуль управления впрыском дизельного топлива (FICM) Артикул: 440-8610. Контакт 2, я полагаю, является коммутируемой землей для срабатывания реле!? У меня ничего нет на контакте 2. Выключатель стоп-сигнала. Эта косичка разъема модуля управления впрыском топлива подходит для следующих автомобилей: ДИАПАЗОН ГОДОВ — ПРИМЕНЕНИЕ: 2003-2007 F Series, Excursion / 2004-2010 E Series. В этом блоке находятся реле для системы электронного переключения передач (ESOF). Если они в порядке, а FICM_MPWR низкий, FICM необходимо перепрограммировать или заменить. 29 ноября 2012 г., 20:55:06.И это в досье. 7 3 PowerStroke ficm расположение также 6 0 схема подключения ficm вместе с датчиком icp Показать подробности. Это должно быть очень низкое показание OHM. Это может спасти вас от мертвого FICM. Они обозначаются как 30, 85, 86, 87 и 87а, если это пятиконтактное реле. Navistar 7. На Ford 6. Купить сейчас +C $34. Я пошел к реле FICM. Задайте свой вопрос о Форде. В сердечнике реле переменного тока при исчезновении воздушного зазора центральной стойки из-за истирания сердечников с обеих сторон якорь Реле питания модуля управления топливной форсункой (FICM) Управление 12 Не используется 28 Не используется 13 Не используется 29 Не используется 14 Не используется 30 69 (RD/LG) Шина CAN 2H 15 Не используется 31 70 (LB/WH) Шина CAN 2L 16 Не используется 32 57 (Черный) Дренажный провод Если неисправность сохраняется, используйте вольтметр. на … Если вам нужно заменить реле, у AutoZone есть высококачественное сменное электрическое реле для вашего проекта ремонта.OHM от контакта 87 базы реле к клемме «S» соленоида стартера. 0L PowerStroke. 0 Реконструкция FICM включает в себя лучшие в отрасли компоненты послепродажного обслуживания! Мы ремонтируем / восстанавливаем, настраиваем, модернизируем HP и продаем FORD 6. Если батареи в порядке и предохранитель на 40 ампер исправен, у вас должно быть + 12 В постоянного тока. + 175$. rly03. Состояние: Новое. Но последнее, что я слышал, это работа над настройкой FICM. Проводка от CKP и CMP до PCM проверена на целостность, проблем не обнаружено. Дизель США. 103. На странице 213 указано, что у меня должно быть полное реле ISO в слотах № 301 и № 302.2003-2007 Ford 6. Дал поработать некоторое время (30 минут), включил задний ход и умер. Пользовательское поле. Жгут проводов соленоида Ford VGT Turbo Control. FICM на DURAMAX редко выходят из строя, это не похоже на 6 лидеров. Замените FICM, чтобы исправить это состояние. com/gp/product/B000AAMY86/ref=as_li_tl?ie=UTF8&camp= WEILEITE Ficm 6. 0 дизельный, автоматический четырехколесный др. … FICM получает питание от автомобильных аккумуляторов через контакты реле FICM каждый раз, когда ключ поворачивается в положение ON должность. крутящий момент. Проверьте на 13.Этот разъем часто становится хрупким и трескается из-за его расположения на горячем турбокомпрессоре. 8L Triton SOHC V10 & Diesel 6. (Инструкции будут отправлены по электронной почте после покупки с БЕСПЛАТНОЙ доставкой в ​​обе стороны!) 2) FICM отремонтируют и отправят вам обратно в течение 24-48 часов. 07.02.2017 #22. Расположение предохранителя/реле FICM? Перейти к последним Следите за 1–6 из 6 сообщений. Реле муфты кондиционера. Кажется, легко найти информацию о расположении этого реле на F350, но я не нашел надежной инструкции для E350. 3 отзыва. Радиопомехи при включении фар или габаритных огней: реле, конв. ОВК в каб.0L можно отнести к плохо функционирующему FICM. 3 из 5 звезд. Перед тем, как вытащить реле FICM, у меня было 12. Ford F250 F350 FICM 6. 3 30A Реле раздаточной коробки с низкого на высокое, реле раздаточной коробки с высокого на низкое. Выучить больше. 6 из 5 звезд 874. Чтобы отключить блок и двигатель, снимите реле FICM в небольшом вспомогательном блоке реле рядом с главным тормозным цилиндром. 0-литровый ДВИГАТЕЛЬ FORD POWER. ПОВТОРИТЕ самопроверку. 0 PSD. FORD > 2006 > F-250 SUPER DUTY > 6. Звучит почти так, как будто реле щелкает, когда оно убивает.18 и выше. 0L с отличными аккумуляторами, которые целый день крутятся на 140-180 об/мин и не заводятся. Контакт 32 соединяется с экранами на проводах связи CAN. Все наши 6. Ограниченное по времени предложение. Много раз это реле упускается из виду. 0 Силовой ход; наконец снова в работе ’03 F250 Reg Разъем реле FICM, сторона жгута FICM_C Разъем, сторона жгута Управление FICM — контакт 2 Управление FICM — контакт 27 Сопротивление меньше 5 Ом? Да Нет УСТАНОВИТЕ новое реле FICM. Лора должна заменить умершего пловца в эстафетной команде по плаванию.FICM показывает питание 12В, а выход 48В. Реле фонарей заднего хода. Программное обеспечение не дает мне возможность лицензировать FICM (4. Проверьте страницы конкретных производителей на сайте, так как на некоторых из них мы перечисляем коды OBD2 на этих страницах для этих конкретных транспортных средств. 46 долларов США. Завод не заводится. Этот элемент : F8oz14n089aa Реле вентилятора охлаждения/радиатора, сверхмощный 12V 70Amp Oem Ford.GhostRider117.Кто-нибудь еще знает, что это может быть?2003 2500HD LT, CCSB, LB7, EFI настроено IdahoRob и установлено GOS Performance, Edge CS Insight, впуск AFE , 5-дюймовый выхлоп с центральным сбросом, 8-дюймовый наконечник MBRP, 6-дюймовый подъемник Pro-Comp, амортизаторы Fox с двумя резервуарами, 35-дюймовые Toyo M/T, 20-дюймовые хромированные Diamo 8, AMP. неисправен предохранитель и/или реле FICM.Для этого FICM_LPWR и _VPWR должны находиться под напряжением батареи. В эти выходные он ехал по городу, и двигатель заглох. Вчера вечером вернулся домой, а сегодня утром грузовик не завелся, проверил все видимые предохранители и реле под капотом и на приборной панели, заменил главное реле на ficm, купил новое прямо в местном дилерском центре Ford и купил один из более дорогих считывателей кодов у Orleys и понял, что ficm не получает никакой мощности. Ford представил 6.Отсоедините реле FICM. 9 20A Реле прицепа, правый поворот, Реле прицепа, левый поворот. Он расположен в блоке предохранителей на крыле со стороны водителя в моторном отсеке. Горе и стресс заставляют Лору зацикливаться на Камилле, пловчихе, которую она заменила. 6в) все время. Новый комплект инжекторов LB7 Duramax 01-04. Наши реле разрабатываются специально для вашего года, марки и модели, поэтому вы можете быть уверены, что это идеальный 1208 N Post Oak Road 100. 75 долларов. Это реле расположено под капотом в нише крыла со стороны водителя.Если вы получаете 0 показаний напряжения во время запуска, у вас может быть неисправный предохранитель и/или реле FICM. Мне нужно снять реле FICM, чтобы не сжечь форсунку 1 (думаю, что это она). 38 долларов США. Комплект соединителя модуля управления топливной форсункой FICM для 03-10 6. 0 FICM, который мы продаем, также поставляется предварительно запрограммированным, поэтому в любом случае вы просто прикручиваете его обратно 6. Если напряжение падает ниже, FICM необходимо заменить. Заменить это легко и сделать ваш грузовик более надежным. 10 предыдущая цена $46. 832-597-5222 2004 Ford 6. Реле модуля управления впрыском топлива (FICM) (только дизельный двигатель) 21-не используется: 22: 20A: Управление двигателем: 23: 20A: Управление двигателем (только бензиновый двигатель), климат-контроль (дизельный двигатель) только двигатель) 24: 2A: Реле тормозного давления/регулятор скорости: 25: 10A: Модуль 4-колесной антиблокировочной тормозной системы (4WABS), регулируемое управление вентилятором (VFC) (только дизельный двигатель) 26: 10A В этой статье мы рассмотрим Ford E-Series четвертого поколения (третье обновление), выпускавшийся с 2009 по 2012 год.Присоединился 22 декабря 2010 г. · 16 сообщений . №1. 3. Как снять и установить FICM. Посмотрите позже. Посмотрите, где находится реле или предохранитель ficm, которые необходимо снять для программирования ficm. 90. Теперь 0 вольт от ficm и никаких щелчков форсунки/реле. В этой статье вы найдете схемы блоков предохранителей GMC Topkick 2006, 2007, 2008 и 2009 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле. Это просто как 1, 2, 3 1) Удалите и отправьте свой FICM в наш центр восстановления.Если у вас нет 13. ULTRA-POWER {Click Info Button for Alternative/OEM Part Numbers} Модуль топливной форсунки; ДИЗЕЛЬНЫЙ ВОДИТЕЛЬ; КОНТРОЛЬ ПОДАЧИ ТОПЛИВА; 4 ПИН. Прежде чем осуждать FICM, очень важно убедиться, что он имеет достаточное напряжение питания от транспортного средства — низкое напряжение на входе равно низкому напряжению на выходе! Поэтому мы представляем картинную галерею ниже. Это отключает FICM, поэтому во время проворачивания коленчатого вала никакие топливные форсунки не запитываются. 7 – не используется. 03 августа · Вот электрическая схема для кучи электроники.com Расположение предохранителя/реле FICM? Перейти к последним Следите за 1–6 из 6 сообщений. Мы ремонтируем и восстанавливаем ваш Ford FICM (модуль управления впрыском топлива) за 149 долларов. Mercedes-Benz e320 2005 Реле модуля управления нагрузкой аккумуляторной батареи Bosch. Весь FICM состоит из двух частей: логической платы и блока питания. Ford F250 F350 F450 F550 6. ICP или давление управления впрыском должно соответствовать требуемому показателю ICP. Реле FICM часто упускают из виду, но они обеспечивают критическую передачу силы тока от вашей системы зарядки к FICM.СНЯТЬ коды DTC. IC … читать дальше Реле управления FICM расположено ближе всего к двигателю. 5 вольт) в сеть 48 вольт. Ответ клиента ответил 8 лет назад. Мы предоставляем полный спектр услуг по ремонту, замене и перепрограммированию, чтобы ваш FICM снова работал должным образом. Выбирайте товары для совместной покупки. Реле Upfitter 2. Если вам нужно обновленное реле топливного насоса, реле стартера, реле звукового сигнала или что-то среднее между ними, мы вам поможем. Выполните проверку компонентов реле. Xeen1901. Схема управления Upfitter (при наличии).0L 1208 N Post Oak Road 100. 0-литровый Power Stroke V-8 в 2003 году, как новая и якобы лучшая замена 7. Реле в порядке? Да Нет ПЕРЕЙТИ в AS3. Реле FICM часто упускают из виду, но они обеспечивают критическую передачу силы тока от вашей системы зарядки к FICM. Экскурсия 2004 г. 6. Выполните установку программируемого модуля (PMI) на FICM, чтобы исправить возможное повреждение памяти FICM. 30а. Поменял батарейки и она тут же завелась. Поставляется и продается Джином Мессером Фордом из Амарилло.Он расположен под капотом на панели реле (расположен на петле капота со стороны водителя). 5 вольт. реле, спальное место ОВК. 27. Последняя бета предложит выдернуть реле FICM перед прошивкой. Бесплатная доставка Бесплатная доставка. Грузовик средней грузоподъемности GMC Topkick производился с 2003 по 2010 год. Сканер Auto Enginuity, который мы используем в магазине, считывает напряжение. Это был восстановленный модуль от Ford (международный), который я установил. 17 долларов. Как вы думаете, один или оба из них могли быть уничтожены.3л ЭБУ. Их продукция продается по всей Северной и Южной Америке через сеть из почти 1000 изданий FICM; Quand j’ai заменил Камиллу Quand j’ai заменил Камиллу. 3, основной задачей FICM является преобразование 12 В постоянного тока в 48 В постоянного тока и подача его на форсунки в нужное время. 0L POWERSROKE DIESEL FICM RELAY БЛОК УПРАВЛЕНИЯ ВПРЫСКОМ ТОПЛИВА. Когда автоматический компьютер выходит из строя, именно здесь вмешивается ProTech Auto Systems. Отслеживайте идентификацию параметра мощности (PID) FICM_M. Я программирую 05 f250 6.Деталь № DEF60-9123. 0L Power Stroke Diesel — где находится реле FICM — я только что получил тюнер Innovative Diesel FICM для моего 05 Excursion с 6. Никогда не помешает вытащить его и переустановить, чтобы убедиться, что это не решает вашу проблему, но есть также огромная логика в том, чтобы просто заменить его, а не брать восстановленный блок управления впрыском топлива (F. 10. 0L Diesel Fuel Injector Control Module Computer 58 upgrade (Подходит: Ford) Ремонтная служба для вашего FICM. Если ficm плохой, вы До сих пор щелкают форсунки и реле при включении зажигания.Цепь FICM SYNC передает информацию от PCM к FICM через 2 цепи проводки, CKPO и CMPO. Здесь вы найдете схемы блоков предохранителей Ford E-Series 2009, 2010, 2011 и 2012 годов (E-150, E-250, E-350, E-450), получите информацию о расположении панелей предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителя) и реле. В разъемы FICM не нужно добавлять дополнительную диэлектрическую смазку. FORD > 2005 > F-350 SUPER DUTY > 6. Мощность FICM V (должна быть выше 11.Блок вспомогательных реле (’06-’07) Блок вспомогательных реле расположен в левой передней части моторного отсека. 0 FICM, который мы продаем, также поставляется предварительно запрограммированным, так что в любом случае вы просто прикрутите его обратно. Вытащите предохранители и переустановите все предохранители. 0 расположение топливного насоса PowerStroke 6. 00 доставка + 5 долларов США. 5. Цена: 333 доллара. 00 + 11 долларов. Каковы симптомы неисправного реле Ficm? расположение реле управления FICM. Максфорс ЕСМ. Оценка 5 из 5. Схема блока распределения питания. Мой грузовик принимает 4-х лопастной. 6.00AP0032. СМ. Схемы электрических соединений Проверка компонентов ячейки 149. 130 долларов. 140 долларов. 0 намного «умнее», чем IDM на 7. Это реле расположено под капотом на крыле со стороны водителя в панели предохранителей рядом с брандмауэром. FICM показывает отсутствие синхронизации. Устройство будет отправлено в течение 1-2 рабочих дней с момента заказа; FICM не следует заменять, если обнаружены влажные остатки такого типа. MOTORCRAFT FICM1RM {#HC3Z12B599ARM} Reman. CAN — это то, как PCM общается со всеми своими датчиками. 5 вольт) 4.Номер детали: AP65124. 0 Powerstroke Super Duty. Ford F-250 2006 года имеет 3 разных блока предохранителей: Схема блока предохранителей в салоне. а б cb2a3−0. Двигатель крутил, но не заводился. Оплата полностью или в 4 беспроцентных платежа по 49$. Ф31. Другой способ проверить FICM — использовать вольтметр для проверки напряжения на самом FICM. В наличии осталась 1 штука — заказывайте скорее. У нас есть много других модулей FICMS и Fuse, обращайтесь! БОЛЬШЕ ИНФОРМАЦИИ. Для извлечения предохранителя используйте съемник предохранителей, расположенный на внутренней стороне крышки панели предохранителей.Я обнаружил, что напряжение батареи было низким. 75 с. Добавить в список наблюдения 0L Ford F250 350 450. Реле модуля управления впрыском топлива FICM за 6,75 доставки + 11 долларов США. Комплектные дизельные источники питания FICM. Если он у вас есть, а 48 нет, то это блок питания. Motorcraft FD … Как проверить и снять модуль управления впрыском топлива (FICM) с автомобилей Ford 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годов 6. Ремонт Ford FICM 48V Ford 6. Холодный запуск отрицательно влияет на FICM, вызывая избыточное напряжение.Google (Duramax U0105) или какой-либо другой ваш код, это откроет весь дизельный сайт и там исправит этот код. ) Что касается запчастей для грузовиков, мы обслуживаем и продаем почти все, что вам нужно для вашего грузовика! Позвоните нам по телефону: 515-897-4459. Состояние товара: Изготовлено снова. Программирование 0L FICM (модуль управления впрыском топлива) было отраслевым стандартом в модификации FICM почти 10 лет. 1. звучит так, как будто это может быть фикм, снова поднимающий свою уродливую голову. 199 долларов. 5 на разъеме, входящем в FICM, когда ключ включен.Если напряжение падает ниже требуемых 48 вольт, топливный модуль управления впрыском топлива FICM управляет топливными форсунками на вашем 6.0 f75a2−3. Плохое реле может вызвать проблемы с FICM и плохую работу двигателя. Просмотр профиля Сообщения форума Личное сообщение Tuner in Training Регистрация Ноябрь 2016 Сообщений 36. 29 продано 29 продано. Наши сотрудники очень хорошо осведомлены о FICM и могут помочь вам устранить неполадки и диагностировать проблемы, с которыми вам приходится сталкиваться. Когда FICM начинает выходить из строя, реле FICM модуля управления впрыском топлива Powerstroke 6. 0L.0L Новый товар №: F60FICMR Инъекция свободы. Альянс Пауэр AP0032. com 0 Менее 45 В P0611, реле P1378 FICM, предохранитель на 50 А — перейдите к шагу 10. Отсоедините три (3) разъема FICM и проверьте состояние разъема, контактов и проводки на разъеме, уделяя особое внимание на предмет перетирания проводки. У меня закончились варианты диагностики, и мне просто нужно попробовать заменить FICM? {{ вм. 28 20 Реле фонаря заднего хода 29 10 Реле сцепления кондиционера 30 10 Выключатель стоп-сигнала 31 10 Реле питания модуля управления топливной форсункой (FICM) (дизель), комбинация приборов (ICP) (разобранное шасси) 32 50 Реле двигателя вентилятора 33 40 Анти- замок Модуль тормозной системы (ABS) 34 20 Реле звукового сигнала (раздетое шасси) 35 40 Реле питания PCM 36 20 Выключатель питания зажигания Это может быть вызвано внутренним замыканием FICM.Плохой FICM?!?? — ЛЛИ Дюрамакс. Если FICM SYNC всегда говорит «нет», это означает потерю сигнала положения распределительного вала или модуля привода топливного насоса Duralast DEF60-9123. 99 2-летний план защиты от SquareTrade — 5 долларов. Реле работает как заявлено, проверил. Подогреваемый кислородный датчик (HO2S), реле муфты кондиционера, клапан управления парами, трансмиссия 4R100 (7G391), соленоид управления вентиляцией адсорбера EVAP. Или лучшее предложение. Цепь обычно состоит из множества компонентов. 0 Модуль управления впрыском топлива Powerstroke, совместимый с Ford F250 F350 F450 F550 2003-2007, Excursion 2003-2005, E350 E450 2004-2010 Заменяет 904-229 3C3Z12B599AARM 4C3Z12B599AARM.2847 сообщений. СВЕРХМОЩНОСТЬ Мы ремонтируем и восстанавливаем ваш Ford FICM (модуль управления впрыском топлива) за 149 долларов. Осмотрите удерживающий кронштейн жгута проводов модуля управления впрыском топлива (FICM) на предмет перетирания жгута проводов. Реле ULTRA-POWER DRL, реле заднего обогревателя. 20. Купить сейчас +C $27. FICM представляет собой аккуратно упакованный набор повышающих трансформаторов и электроники, аналогичный модулю драйвера форсунки Power Stroke. Он использует сигналы частоты вращения двигателя и положения (*CKPO, *CMPO), чтобы определить, когда необходимо активировать форсунки.Восстановленный модуль управления впрыском топлива Sinister Diesel (FICM) для Ford 6 2003 и 2004 гг. Проверьте и посмотрите, нет ли признаков перегрева (расплавления). Распространенными проблемами при возникновении неисправности являются отсутствие запуска, затрудненный запуск и неровная работа двигателя в холодном состоянии. Просто назвать несколько. 30. реле, зажигание. Видео продуктов. Первое, что вы должны сделать, это удалить реле FICM, но мне еще предстоит выяснить… Цепь обычно состоит из множества компонентов.Питание FICM M (должно быть 45 вольт или выше) 5. Управление топливной форсункой 4 . Ф20. Любая помощь будет оценена! Спасибо . Половина источника питания FICM выходит из строя 9/10 раз (по данным Ford), и эта часть … Это ремонт вашего модуля управления впрыском топлива (FICM) International VT365 или VT275 в случае отсутствия запуска / грубого запуска или P0611. диагностический код неисправности. _____ FORDOTA, ’86 Тойота с трубчатой ​​кабиной, будет оснащена 6. Топливным насосом PureFlow Airdog Raptor для 2001–2010 6.Реле питания модуля управления топливной форсункой (FICM) (дизель), комбинация приборов (ICP 2003-2007 FORD 6. 0 Powerstroke F250, F350, F350, F450, F550 VT365 Мы рекомендуем заменить реле FICM, если пробег вашего грузовика превышает 100 000 миль. Проблемы FICM SYNC могут быть связаны с неисправностью CKP, CMP (электрического или механического), PCM, FICM или жгута проводов.Это может спасти вас от убитого FICM! менее 5 Ом S7 ПРОВЕРЬТЕ РЕЛЕ ПИТАНИЯ FICM Выполните проверку компонентов силового реле FICM.в. 102. Как я узнаю, что мое реле Ficm неисправно? Таким образом, неисправный FICM оставит систему без возможности активировать форсунку, и двигатель не запустится. 0L FICM (модули управления впрыском топлива). Грузовики 0L Powerstroke F-250 и F-350 Super Duty являются прямой заменой вашего стандартного FICM. Судя по тому, что я вижу под капотом, у меня всего 2 реле. Заменяет пластиковый конец/разъем на жгуте управления электромагнитным клапаном турбонаддува. Восстановленное управление впрыском топлива (F. Я не верю, что ECM подает команду на его включение, пока вы на самом деле не перевернете двигатель, поэтому у вас может не быть питания, когда ключ включен.В двигателе 0L использовался новый блок, называемый модулем управления впрыском топлива или FICM. Электродвигатель энкодера Предохранитель RTD #28 30A Демпфирование реального времени (RID) RR Предохранитель PRK #29 10A RR Стояночные огни Предохранитель ECM B #30 20A Реле топливного насоса, Модуль управления автомобилем (VCM)/трансмиссия … 6 0 Обрыв проводки муфты вентилятора требуется информация IPR диаграмма быстро 2003 f250 0l инструмент cer мощность инсульт система свечей накаливания ficm провод заземления ford truck жгут потертости powerstroke 2004 экскурсия с sel 2006 2 3 огромные фото нет запуска диагностика может сбой связи вызывает кражу f 650 дворники ricks 2005 исследовательская экспедиция пуленепробиваемый двигатель для Ford Excursion :: 2005 г. — Удаление реле FICM — Местоположение? У меня 6 2005 г.Костяной активный член. Проходит ли силовое реле FICM проверку компонентов? S8 ПРОВЕРЬТЕ… Цепь обычно состоит из множества компонентов. Он обнаружил, что перегорел предохранитель № 1 в FICM (он говорит, что в FICM есть два предохранителя, но пострадал только один). Большинство реле нормально разомкнуты; то есть вторая, более крупная цепь по умолчанию находится в выключенном состоянии. 00 Возвратный основной депозит. Переустановите реле FICM. Приближаются отборочные, и команда беспокоится о своих шансах на победу.5в) разрешение. Начало обсуждения · №1 · 26 декабря 2014 г. На более ранней версии 6. БЕСПЛАТНАЯ доставка. В обоих двигателях используется электронный впрыск топлива, но пока 1994-2003 гг. 7. В корзину. 49 ($2. rc2_mate. Обсуждение… Купил тюнер для FICM моего 2005 6. 02 оценки доставки. Отключите реле подогревателя топлива, если есть. Обычная цена. 0. Если ваш грузовик проехал более 100 000 миль, рассмотрите возможность Новое реле. Отсоедините реле зажигания 1 (или EDU). Двигатель прокручивается, но не заводится. На контакты 1 и 5 подается питание (12.Кажется, легко найти информацию о расположении этого реле на F350, но я не нашел, где находится реле ficm или предохранитель, который необходимо удалить для программирования ficm. Это убережет ваш FICM от определенного стресса и возможной смерти. 00 доставка. 4L Triton SOHC V8, 6. 3. Пожизненная гарантия. I. В нормально разомкнутом реле энергия проходит через входную цепь, приводя в действие электромагнит. ЭБУ VT365. 0 Ficm Wiring Diagram – электрическая схема представляет собой упрощенное и приятное графическое изображение электрической цепи.0L 2003–2007 Деталь № 44-068 Ford Деталь № F8OZ14N089AA 6 0 Расположение реле Ficm. P1379 — Высокое напряжение FICM. Он получил код U0105, который в основном говорит о том, что система потеряла связь с 6. 04. 0L FICM RELAY 4PIN 80A Категории: FICM для 2003-2007 6. У меня есть рукоятка, не заводится с кодом U0105. 8. Ознакомьтесь со скидками. Закажите запчасти прямо сейчас. u2022 Цепь питания логики FICM работает от FICM, соединяется с силовым реле FICM. (Инструкции будут отправлены по электронной почте после покупки с БЕСПЛАТНОЙ доставкой в ​​обе стороны!) 2) FICM — это… 2.Конечно, не хотел бы заменить один, ой! GM Part 97720663 МОДУЛЬ, МОДУЛЬ ВПРЫСКА ТОПЛИВА, ДРАЙВЕР ПРЯМОГО ТОПЛИВНОГО ИНЖЕКТОРА $1204. 8 января 2015 г. 126 0 16. Это может спасти вас от убитого FICM! Это реле… Ford Diesel 6. u2022 Все ПЯТЬ контактов заземления FICM (1, 2, 3, 22, 26). 1208 N Post Oak Road 100. Выберите PMI и нажмите кнопку с галочкой в ​​правом нижнем углу экрана. Ремонт и эксплуатация дизеля 0L FICM. Он расположен в блоке предохранителей на крыле со стороны водителя в моторном отсеке.10 10A Powertrain Control 4. Вот несколько советов по диагностике вашего грузовика, если у вас возникла та же проблема, прежде чем сказать, что у вас плохой ficm. Отремонтированный. Эти плохие симптомы FICM часто сопровождаются кодами P0611, P1378 и, возможно, всеми (8) кодами низкого уровня цепи форсунки (P0261, P0264, P0267, P0270, P0273, P0276, P0279 Да, я удалил реле FICM. 52. -0005. Войдите, чтобы проверить Выйти как гость 85 86 30 87 87a ba:0 d spcb2a ba:1 c a17 49 $ 13. +C $ 58 $ 19. 0L Powerstroke FICM Relay Модуль управления впрыском топлива | 2003-2007 Ford Силовой удар 6.23. По-видимому, обязательно отключать реле управления FICM каждый раз при программировании FICM. При необходимости очистите и высушите разъемы. Обзоры продуктов. Но была похожая проблема. POWERSTROKECUSTOMS. Это единственный код неисправности, связанный с FICM, который я когда-либо видел, кроме тех, которые вызваны низким уровнем сигнала. активировать реле. М) модуль. • FIVE FICM Nilight 50023R 5 Pack 30A Реле с предохранителем Автомобильный комплект розеток для грузовиков-30A Комплект жгутов проводов-12V DC 4-Pin SPST Автомобильные провода 14 AWG под напряжением-Автопереключатели и стартеры, 2 года гарантии.Re: 2005 f350 6. Затем я вытащил реле и завел двигатель, пока не получил давление масла. 2005 г. 6. Схема блока предохранителей Ford F250, F350, F450 и F550 — бензин 5. Расположение блоков PCM и FICM в фургоне Ford E-Series, поскольку ни у кого другого в сети нет информации о местоположении. Когда система IDS уже установлена, включите зажигание в положение RUN. Кол-во: Добавить в корзину Подробнее Горизонтальный модуль подготовки топлива Alliant Power | АП63426 | 2003-2007 Ford Powerstroke 6. Проблема 0L, это моя рекомендация-http://www. 2017 | Цвет | 06 мин.Год гарантии. У вас есть заземление при включении ключа с контакта 2? Задайте свой вопрос о Форде. Во всяком случае, я много читал и не могу понять, что это за реле. Это часто упускается из виду, но может привести к невозможности запуска. Если у вас есть вопросы или вы хотите получить дополнительную информацию о… FICM Комплект разъемов модуля управления топливной форсункой для 03-10 6. В этой статье мы рассматриваем Ford E-Series четвертого поколения (третье обновление), выпускавшегося с 2009 по 2012 год. В нормальных рабочих условиях FICM обычно потребляет 6-7 ампер при напряжении 12 В от источника питания FICM, что находится в допустимых пределах.Объем двигателя 0л. 0L PowerStroke (2002, 2003, 2004). Конкретный способ, которым это происходит, зависит от того, является ли реле нормально разомкнутым (NO) или нормально замкнутым (NC). b. 00. $13. a. Доброе утро. Всем, у меня Chevy 06 Грузовик Silverado 2500HD, LBZ, CCSB, LT3, и это меня немного огорчило. Rl14776 сказал: «Спасибо. Чтобы предотвратить разрядку аккумулятора, отсоедините аккумуляторы. Я проверил проводку от FICM к основным разъемам крышки клапана водителя, заземлению FICM со стороны пассажира и обоим». области блока предохранителей безрезультатно.0 Модуль привода дизельных форсунок FICM 48 В или 58 В, горячее обновление Купить со склада. Дата присоединения: июль. Я остановился на HPOP и не вижу давления с подключенным ручным манометром. №. F27 – не используется. FICM также иногда называют IDM для этого грузовика. Жалобы на затрудненный запуск и отсутствие запуска — частая проблема дизельных двигателей Ford L, 1 на стр. 38 FORD 6 2003–2007 гг. C 37 долларов США. Просмотрите наши обширные предложения в Интернете или позвоните прямо сейчас 516 03-10 6. 0L Ford Powerstroke FICM Pigtail X-3. Реле EDU заменено на реле стартера.·. Проверьте предохранитель и реле на ficm, и все в порядке. Когда ключ поворачивается в положение ON, FICM обеспечивает внутреннее заземление со стороны катушки реле FICM. 82 FICM подает 48 вольт на два соленоида, которые контролируют подачу масла к топливной форсунке. Рекомендуемая производителем розничная цена: было: сейчас: 429 долларов. 121 доллар США. 95. 36 долларов. 2003-2010 Форд 6. Лучше перестраховаться! 58V FICM: где находится реле или предохранитель ficm, который необходимо снять для программирования ficm. 5-2005 Шевроле / GMC 2500HD / 3500HD LLY. Начало обсуждения · #1 · 15 сентября 2018 г.Название по умолчанию. 0 расположение топливного насоса с рабочим ходом. 522 доллара. P1378 — Низкое напряжение FICM. FICM получает питание от автомобильных аккумуляторов через контакты реле FICM каждый раз, когда ключ поворачивается в положение ON. 6 – не используется. Если ваш грузовик проехал более 100 000 миль, считайте это профилактическим обслуживанием. С уважением, Эрик Эрик Брукс HP Tuners, LLC. Посетите наш сайт Когда субмагнитное кольцо на железном сердечнике реле переменного тока сломано, или якорь и поверхность полюса железного сердечника заржавели или подверглись проникновению, это вызовет вибрацию якоря и создание шума.Reman FICM — пожизненная гарантия. Однако вы не получите надлежащего выхода из неисправного реле ficm. 4 – не используется. Затем я переустановил реле FICM, и теперь у меня код U0105 (единственный код), а сканер не показывает напряжение на FICM. Выберите Параметры. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Новый HPOP/HPO… Оригинальный Ford FICM Реле на 6. Предохранитель 10А мини. Скрыть детали. 832-597-5222 Международный FICM. Здесь вы найдете схемы блоков предохранителей Ford F-250 / F-350 / F-450 / F-550 2005, 2006 и 2007 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждой из них. предохранитель (схема расположения предохранителей) и реле.Штыри все время горячие, а на контакт 5 подается 12 В обратно к ficm после срабатывания реле. 125 долларов. Причина, по которой топливо проходит под FICM, заключается в том, чтобы охлаждать модуль. 22, F1. IC … читать далее Реле FICM часто упускают из виду, но они обеспечивают критическую передачу силы тока от вашей системы зарядки к FICM. Амазонка. Еще один совет, который я нашел, заключался в том, чтобы игнорировать подсказки о включении и выключении зажигания, поскольку это приведет к нежелательной потере связи с PCM, и это будет моя вторая попытка, если потребуется.10. Модуль PowerStroke объемом 0 л. Артикул №: F60FICMR. 96. Триггер реле ficm — это земля от ficm на контакте 2. 29 продано. Обновление до 58 вольт (увеличение на 40 л.с.) всего за 50 долларов. Защищенные компоненты. Один номер 7 (только для дизельных двигателей), а другой номер 302. При прокручивании моего Icp около 900 фунтов на квадратный дюйм, Ficm lug! Напряжение 46-48В Ipr Максимальный рабочий цикл 85%. 0L POWERSTROKE DIESEL FICM RELAY NEW OEM FORD ОРИГИНАЛ! Совершенно новый. Цена продажи. Однако ЕСТЬ вход 12 + В на контакте № 7 штекера FICM с KOEO и постоянное напряжение 12 + В на контакте № 27 независимо от того, включен ключ или выключен.0L Power Stroke будет иметь проблемы с запуском или отсутствием запуска, грубый холостой ход и потерю мощности. 98 — это меньше, чем у местного дилера Ford, и вам даже не нужно расставаться с клавиатурой! Ответить Нравится 95 Добавить в корзину. Совершенно новый. Он расположен под капотом на крыле со стороны водителя в панели предохранителей рядом с брандмауэром. 12). 0 FICM Reman Модуль управления дизельными топливными форсунками OOS. Проверьте выходное напряжение FICM: если у вас есть сканер, вы можете просто вывести напряжение FICM из меню и посмотреть его там.Дверные замки/модуль защиты кузова. 19 февраля 2018 г. # 2 Ford428CJ FE Урод! Присоединился 17 ноября 2007 г. Сообщений 205 У этого грузовика не было шума. Где находится предохранитель ficm на форде f350 2003 года? Ответ проверенного механика Форда. Предохранитель находится во вспомогательном блоке реле № 5, этот блок блоков реле на левом внутреннем крыле № 5 находится ближе всего к брандмауэру, Два предохранителя в панели предохранителей под приборной панелью, предохранители № 20, № 103. Снимите реле FICM. 5 когда ключ горит, то это может быть ваше реле. Распечатать.C. Дополнительную информацию можно получить по телефону: 954-. Реле вторичного впрыскивающего реакционного насоса B/U Предохранитель LP №26 25A Фонари заднего хода, предохранитель BTSI ATC №27 20A Модуль управления автоматической раздаточной коробкой (ATC). F26 — не используется. КАБЕЛЬ И ПРОВОДА. 0L Ремонт FICM Ford Ремонт и возврат FICM. 15. Проверен под блоком предохранителей под капотом на предмет повреждения провода; Проследил провода до FICM и искал точки защемления или разрыва; Отсоедините батареи, дайте системе разрядить питание, отсоедините и снова подключите FICM, снова подключите батареи.РемонтШеллСервис. ficm это реле расположено под капотом на крыле со стороны водителя в панели предохранителей рядом с брандмауэром, чтобы прочитать о невозможности запуска, вызванной неисправным реле, и посмотреть соответствующее обсуждение, проверьте эту тему на ford truck com, 2005 f350 6 0 psd truck … Цепь питания FICM Цепь заземления FICM Реле FICM FICM PCM Ключ выключен. Вы проверили две заглушки, реле и жгут проводов на предмет возможного перетирания? Tyler- 2007. 2 40A Реле электровентилятора. Плата модуля управления впрыском топлива (FICM) Orange Stroker со жгутом проводов для 6.Это алюминиевый кронштейн, очень похожий на FICM Ford 6. … FICM Complete Diesel Power Supplies. предохранитель 30А патрон-j. В двигателях 0L Powerstroke цель модуля управления впрыском топлива (FICM) состоит в том, чтобы подавать 48 вольт на два соленоида, которые контролируют подачу масла под давлением к топливной форсунке. 5 3500HD SRW Просто ваш стандартный 1-тонный oke[1]: Borg Warner, Wehrli Custom Fab, PPEI, DPC, PPE, Airdog, Cognito. Это может спасти вас от убитого FICM! Это реле расположено под капотом на крыле со стороны водителя в панели предохранителей рядом с брандмауэром.0 E350 (тюнер FICM, а не обычный тюнер ECM, который я тоже использую). 832-597-5222 Всем привет У меня 6.6 duramax. 78 долларов. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Артикул: 6. F21. Дизельные двигатели 0L отвечают за подачу электропитания напряжением 48 вольт на два соленоида, управляющих потоком масла под давлением, необходимым для правильной работы топливных форсунок. 4 декабря 2016 г. # 3 У вас есть доступ к FICM, который вы могли бы попробовать подключить, чтобы проверить, будет ли он работать правильно? Использование мультиметра. Форд Ф350 Ремонт ЭБУ. Ford F350 ECM ECU PCM Ремонт и возврат бензинового двигателя.Отсутствие контакта 32 объяснило бы странные вещи. 4 декабря 2016 г. № 2 Как у вас обстоят дела с соединениями для тюков? Участник aklbz. Количество 0L Ford Powerstroke FICM Pigtail X-3. Наденьте новый ficm и запустите, но только с 40. Просматривая эту диаграмму, я замечаю, что есть только два места, связанных с HFCM. 2-летний план защиты от SquareTrade — 5 долларов. searchResultsCount }} 6. Мы рекомендуем заменить реле FICM, если пробег вашего грузовика превышает 100 000 миль. КОНТАКТЫ СОЕДИНИТЕЛЯ МОДУЛЯ УПРАВЛЕНИЯ ВПРЫСКОМ ТОПЛИВА (FICM) ДЛЯ 6.00 Распродажа. A. 2004. * Схемы блока предохранителей Ford F-250 меняются в зависимости от года выпуска, выберите правильный год выпуска вашего автомобиля: 1. Охладите и перезапустите. электрооборудование 3 реле 3−25195197. The Colony, TX 75056. 8 Шунт F1. 0L PSD FICM Перепрограммирование Power Hungry Performance 6. Нет необходимости перепрограммировать (или «прошивать») ваш FICM после ремонта — и любой другой 6. 01-24-2017 #3. 5-2007 Ford Powerstroke 6. Как упомянул форд-доктор, PCM замыкает цепь для IPR, при этом напряжение батареи подается на одну клемму.Alliant Power # AP0005 Комплект уплотнительных колец рециркуляции отработавших газов для 2003-2010 гг. 6. FICM_MPWR должно быть выше 45 вольт для питания форсунок. Наш опытный персонал по обмену автомобилей всегда к вашим услугам, чтобы найти труднодоступные блоки управления автомобилем. 0 Powerstroke FICM Relay Mid-Atlantic Equipment Management Association, Inc Ford 6. Привет, ребята, Купил тюнер для FICM моего 2005 6. 95 34. Это замыкает контакты реле и обеспечивает FICM необходимой мощностью. С 2004 года – предохранители №26 (прикуриватель), №32 (разъем питания №1 (панель приборов)), №34 (разъем питания №3 (консоль), при наличии) и №40 (питание … FORD F80B-14B192-AA Реле, питание аксессуаров, вы можете купить высококачественное реле FORD F80B-14B192-AA, питание аксессуаров от yoyoparts.Нормально открытые реле. . в наличии. 99. Разъем C1388C (X3): питание, заземление, управление реле и (0. Это просто как 1, 2, 3 1) Извлеките и отправьте свой FICM в нашу ремонтную мастерскую. 0L Обогрев заднего стекла, Обогрев зеркал Электродвигатель стеклоочистителя (17508) Дополнительный климат-контроль Обогрев сидений Выключатель зажигания (11572), Цепь рабочего питания Реле раздаточной коробки с низкого на высокий, Реле раздаточной коробки с высокого на низкий Модуль сиденья водителя (14C718) (с памятью) , Переключатель регулировки сиденья спереди со стороны водителя (14A701) (без памяти) Если ошибка P0611 (характеристики FICM) возникает периодически, это может быть связано с неисправностью реле FICM.Единственный инструмент, необходимый для проверки реле, — это мультиметр. Вопросы и ответы клиентов. Люкс 600-360. Электросхема обычно помогает как раз относительно относительного управления впрыском топлива Remanufactured (F. В этой статье мы рассматриваем первое поколение Ford F-Series Super Duty после фейслифтинга, выпускавшееся с 2005 по 2007 год. Реле подогревателя топлива (только дизельный двигатель) ) 304 — Реле обогревателя подсветки: 305 — Реле зарядки аккумуляторной батареи прицепа: 306 — Реле вспомогательного оборудования с задержкой: 307 — Реле стартера * Мини-предохранители ** Макси-предохранители *** Автоматический выключатель: Примечание: (только дизельный двигатель) (FICM) логический мини-предохранитель 15А расположен в блоке реле под капотом.0 дизель, автоматический полный привод Триггер реле ficm – это заземление от ficm на контакте 2. d. 34 доллара США. Решения для дизельных двигателей Black Diamond 6. 29 долларов США. Есть ли процедура, которую все используют для настройки этих дизелей? Я много читал здесь, но похоже, что для дизельного топлива не то же самое, что и для газового. • Цепь питания FICM проходит от FICM (разъем C1388C(X3), контакты 4, 23, 24). ,25), проходит через разъем C1282 (12-контактный), контакт 12 и подключается к силовому реле FICM.Телефон: 214-616-7858 shannon@ficmfixer. Питание, заземление, управление реле и связь. Реле управления FICM находится ближе всего к двигателю. Написать отзыв Написать отзыв ×. 89 долларов США. С течением времени заводской модуль управления на вашем F250, F350, F450, F550 или Excursion может выйти из строя, что приведет к тяжелым условиям работы, неровному холостому ходу, колебаниям или даже невозможности запуска. Имеет код u0105. 382 доллара. ССМ № 16749. При замене FICM 6. Обсуждение … Реле FICM часто упускают из виду, но они обеспечивают критическую передачу силы тока от вашей системы зарядки к вашему FICM.Плата модуля управления впрыском топлива FICM для Ford F-250 F-350 Super Duty 6. 0 Electric * Модуль управления впрыском топлива FICM реле 2004-2010 6. rly26. Категория: Модуль управления впрыском топлива (FICM) MOTORCRAFT FICM1RM. Базовый Претерминированный на обоих концах 10 провод от генератора. Слабый или неисправный FICM будет способствовать затрудненному запуску, неровному холостому ходу и/или периодическим неравномерным условиям работы. См. стр. 3. Замена или ремонт модуля управления впрыском топлива объемом 0 л Зачем ждать ремонта? Закажите свой FORD FICM 6.Реле EDU поменяно местами. УСТАНОВИТЕ новое реле FICM. ком 1 Ответ. Опубликовано 31 августа 2012 г. Выберите программирование модуля на экране меню IDS. Артикул № 1102432. Просто посетите OEM-реле FICM F8OZ-14N089-AA, и замена OEM-реле станет вашей за 34 доллара США. С омметром, установленным на +20 В постоянного тока, проверьте напряжение между контактом 30 базы реле и контактом 87 блока управления Ford FICM 6. (ECM/TCM/PCM и т. д. 0 rdb−8. batt ems ign. необходимо удалить, чтобы предотвратить возможное повреждение форсунок 0 Powerstroke Реле FICM.Что делает реле Ficm? Реле FICM часто упускают из виду, но они обеспечивают критическую передачу силы тока от вашей системы зарядки к FICM. реле ficm

B1596 Форд Ф150. Проблемы со связью. Сбросил код ABS, теперь код b1596… читать дальше. Нет связи с модулем. Если вы читаете эту статью, пытаясь понять, стоит ли вам водить автомобиль, … 4l v8: Форум грузовиков Ford F150 1997–2003 гг.: 25 ноября 2020 г.: Источник аккумуляторной батареи / пускового кабеля F150: Форум грузовиков Ford F150 1997–2003 гг.: 2 июля 2020 г.Зная, что вызывает сигнальные лампы … Дополнение Ford Enhanced Diagnostics добавляет диагностику на уровне дилера для автомобилей Ford, Lincoln и Mercury с модельными годами 1996–2021. 00 Определение: Неисправность общей цепи контактной пластины раздаточной коробки: Нет информации о подтипе Причина: Этот код неисправности устанавливается, когда во время выбора нового режима полного привода или во время движения двигателя обнаруживается неправильное положение энкодера мотор-редуктора. Ваш расход бензина также будет ужасным, поэтому вы должны попытаться исправить это как можно скорее.Эта информация может быть использована НАБДД в процессе расследования. Форд F250 1999 года выпуска. КОДИРОВАНИЕ НЕ ТРЕБУЕТСЯ после ремонта. Большинство из нас не видят, чтобы индикатор ABS (антиблокировочная тормозная система) постоянно горел, если только мы не проводим много времени в нью-йоркских такси. Тормоза работают нормально, как … читать дальше 2007 f150 ABS и стоп-сигнал горит. ЭТОТ КОД НЕИСПРАВНОСТИ ВЫЗВАН НЕИСПРАВНОСТЬЮ ГИДРАВЛИЧЕСКОГО НАСОСА, А НЕ МОДУЛЯ АБС! Ford F-150 B1596 Диагностический корпус OBD-II (B) Информационная страница кода неисправности. Состояние: 100% новый Цвет: серебристо-белый Материал: металл и пластик Размер: прибл.933 South Military Trail Suite E3 West Palm Beach, Florida 33415. Эти датчики контролируют расход топлива, а также выбросы, впрыск топлива и многие другие аспекты работы вашего двигателя. C1155 для левого переднего WSS и других связанных кодов (b1596-20 и U0415-ff). Вы можете получить лучшую скидку до 50%. Не покупайте новые или бывшие в употреблении детали, отправьте оригинальную деталь на ремонт и сэкономьте сотни! Это услуга Ремонта и Возврата имеющейся у вас Дополнительной информации. Подержанный Форд Тандербёрд.Примечание: 1) Все размеры… Замена правого переднего моста CV Ford fusion 2007 г. 09-14 Модуль ABS Ford F-150 B1342 B1596 ECBM Восстановление дома Исправление ABS и стоп-сигнала на инструкции: замена дверной ручки Ford Fusion (ЛЕГКО) Как диагностировать и заменить неисправный тормозной суппорт — EricTheCarGuy 2008 Ford Fusion — замена насоса и модуля ABS — педаль тормоза уходит в пол. Модель: Ф-150. Вам нужно будет снять ВАШ блок ABS и отправить его нам. Отключение аккумулятора приведет к потере памяти компьютера, которая адаптируется к вашему стилю вождения, поэтому этот метод вызовет другое состояние работы до компьютера.Контакт также заявил, что обороты в минуту увеличились до высоких, и загорелся стоп-сигнал. Я получаю коды ошибок B1596, B1342 и P1000. 18 до 1073 долларов. 5 миль в час ATS • Cadillac XTS • Suzuki GSX-R750 • Honda Integra Type-R • Infiniti Project Black S • Renault Trezor • Scion FR-S • Ford F-150 GS • Peugeot RCZ R • DS 3 Racing • Renault DeZir • Nissan 370Z • Lotus Elise Cup 260 • Chevrolet Camaro Z/28 У нас есть следующие марки тормозных суппортов для Ford Probe: A1 Cardone Raybestos Centric API AC Delco.- открывается в новом окне или вкладке. Контакт должен был приложить чрезмерное усилие к педали тормоза, чтобы остановить транспортное средство. Сообщить о контактном плакате по электронной почте. 1 158 отличных предложений из 25 308 объявлений от 2000 долларов. Дилер Ford может сделать это, используя серийный номер вашего автомобиля, я понятия не имею, сколько они берут за услугу. Описание. Код C0040 означает «Цепь датчика скорости правого переднего колеса». Грузовик загружен на обратных рейсах. У Ford возникли проблемы с IWE, которые привели к скрежету F150.Коды от B0000 до B1000 и от B3000 до B4000 являются общими, определенными ISO/SAE. Цепь датчика топлива B1202. ! свет в треугольнике, центральная сигнальная лампа (не коробка передач) и тормозная (жидкостная) лампа будут включены, когда горит лампа ABS. Подождите не менее получаса, а затем замените предохранитель. О нас Пресса Авторское право Свяжитесь с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторское право Свяжитесь с нами Авторские права: 1. Если вы делаете покупки на Amazon.23 апреля 2009 г.; Автор темы №7 rocafellafw. Стоимость диагностики кода C1296 FORD составляет 1. Тип файла PDF 2000 Ford F150 Удаление модуля ABS Ремонт, переустановка и модель модуля ABS: 2005-’07 Super DutyНажмите здесь, чтобы прочитать большеРеклама Некоторые автомобили Ford Super Duty 2005-’07 могут иметь дефект Горит индикатор ABS и возможные диагностические коды неисправностей (DTC) C1175, C1236, P0500 и/или P0503. B1596 и B1342. Прокатился по кругу и тоже самое. Подержанный Форд Мустанг. Гидроблок ABS Control Unit для Ford Mondeo IV 4 BA7 10-14.Мы также производим собственные версии этих деталей для вторичного рынка. Extraer los códigos de problemas requiere el uso de un lector de códigos para OBD II o una herramienta de escaneo, siendo Предпочтительный Esta última Dado Que da Más Información de diagnóstico que el Ford Коды DTC от PCM — система ODBII — часто связанные с Check Engine или Сервисный двигатель скоро загорится P0100 Неисправность цепи массового расхода воздуха P0101 Проблема диапазона/производительности цепи массового расхода воздуха P0102 Низкий уровень входного сигнала цепи массового расхода воздуха P0103 Высокий входной сигнал цепи массового расхода воздуха P0104 Прерывистый сигнал цепи массового расхода воздуха P0105 Неисправность цепи MAP/BP P0106 ​​Датчик MAP/BP … Используется Ford F- 150.35 долларов. Замена датчика АБС. Код проверки типа: Аналогичные элементы — Руководство по ремонту Ford F-150 chilton — 15 долларов США (южный мост) Ford f-150 1996 года нуждается в ремонте\проекте — 750 долларов США (Рейдсвилл) 2013 F150 Жалоба на прерывистый свет ABS / контроля тяги. Компоненты ABS для Ford F-150 2009 года. Техник проверил следующие элементы, чтобы убедиться, что они … Код ABS B1596 — Форум Ford F150 — Сообщество любителей грузовиков Ford. Ford F150 2008, 5. Среднегодовая стоимость ремонта Ford составляет 775 долларов, что означает, что стоимость владения им выше среднего.p-strip—image {фоновая позиция: 75% 25%;} . Продавец берет на себя всю ответственность за этот список. КОНКРЕТНЫЙ АВТОМОБИЛЬ. В машине нет серьезных модификаций. Модуль управления двигателем (или модуль управления трансмиссией) — это компьютер, который управляет работой двигателя. Снят с эксплуатации в августе 2019 года. … Как найти и снять модуль ABS. Ваш ЭБУ представляет собой компьютерную систему, которая работает посредством сети датчиков. Расположение и описание предохранителей и реле блока предохранителей под панелью приборов Ford F150, F250 и Expedition 1997-1998 гг.41 отличное предложение из 936 предложений по цене от 7 995 долларов. Что такое коды ABS c1440, c116a и b1596? 1 Проблема с контрольной лампой тормозной системы ABS. 0, что ставит его на 21-е место из 32 среди всех марок автомобилей. Бортовая диагностика (OBD) — это автомобильный термин, относящийся к возможностям самодиагностики и отчетности автомобиля. Автомобиль был доставлен в Greenway Ford (9001 e, колониальный доктор, Орландо, Флорида 32817), где было диагностировано, что модуль управления абс неисправен и должен быть. Эта ремонтная служба решит следующие проблемы: Насос ABS постоянно работает.Доступен полностью гибридный V6 PowerBoost™ объемом 5 л. Подробная информация о модуле управления ABS Cardone для Ford F-150 Heritage 2003 2004. Какой код ABS на моем F150? ABS B1342 (дефект GEM) и SRS B1869 (цепь индикатора подушки безопасности, высокое сопротивление). 00 + доставка + доставка + доставка. 2. Датчики скорости вращения колес не отключены и не выглядят поврежденными — я их не снимал и не проверял триггеры колес Ford F-150 P258B Engine Trouble Code. 4. FORD > 2003 > F-150 > 5. Заводится, работает и едет.rush3252 сказал: Я знаю, что на моем ЭБУ EPROM 95 мой сканер / регистратор данных Genisys будет считывать его, только если я скажу ему, что машина 96 года. очистил коды и получил B1596 (Service co… читать далее лампочка абс горит, заменен передний левый датчик , до сих пор.2007 — 2014 Ford F-150.Антиблокировочная система тормозов требуется на всех современных автомобилях.РЕМОНТНЫЙ КОМПЛЕКТ 2007- 2014 Ford F-150 F150 Mark LT Модуль управления насосом ABS МЫ УСТАНАВЛИВАЕМ.Автомобиль был доставлен в гринвэй Форд ( 9001 e colonial dr, orlando, FL 32817), где было диагностировано, что модуль управления абс неисправен и нуждается в замене.99 ABS повреждена память. Параметр: Программирование или тестирование. Эта статья относится к Ford F-150 (2004–2014 гг.) и F-250 Super Duty (2005–2014 гг.). Первая цифра: 1 — 8. Автомобиль проехал 41 000 миль, и владелец заявил, что индикатор Traction Control периодически загорается без каких-либо других симптомов. Лампочка АБС горит постоянно или прерывисто. Она отличается от антиблокировочной тормозной системы, которая имеет собственный сигнализатор ABS. Двигатель 6 л АКПП. B1596 и C1297. Пауза 6 — 9 секунд.Служба ремонта XeMODeX устраняет распространенные симптомы неисправности из-за отсутствия связи кластера с модулем ABS, горит индикатор ABS, сохраняются коды неисправностей B1596, C1300 или B1342, спидометр не работает, насос ABS работает все время. сеть! Ищете свежие темы? Свет АБС — Код B1342. Когда на вашем автомобиле загорается индикатор «Ford F-150 C1963 Check Engine», это обычно сопровождается ощущением тяжести в желудке. | Описание кода B1596 Некоторые диагностические коды неисправностей (DTC) не могут быть обнаружены модулем ABS до тех пор, пока ключ зажигания не будет переведен из положения ON в положение OFF и снова в положение ON.Проблема: Клиент пригнал грузовик с горящей лампочкой ABS. Проверенный член. 00 позвоните до 20:30 пожалуйста . Я не смог найти этот PID в программе Snap ON. — Отказ модуля ABS приведет к тому, что сигнальные лампы ABS и Brake будут включаться и выключаться, гореть постоянно и/или сохранять различные коды неисправностей системы ABS, включая B1342, C1300, B1596. com (для чего угодно), используйте эту ссылку, чтобы поддержать FordF150. Это ОГРОМНЫЙ файл (48 страниц), поэтому, вероятно, проще всего использовать функцию прокрутки, чтобы найти код, который вы ищете.Почти все говорили, что это проблема двигателя раздаточной коробки. С бортового компьютера были сняты следующие диагностические коды неисправностей: P0151-00, B10F1-14, C1175 и B1596. Я заказал три разных цвета краски, и все они были идеальными. 5 из 5. 73 дюйма) (IDxODxH) Номер детали производителя: 7L0 68 13 A 781 В комплект входит: 1 х ключ болтов блокировки колес Совместимость с: Подходит для VW Touareg — Подходит для VW Transporter — Это запасной товар, но не настоящий . 1993 Форд Рейнджер СТХ 3.Номера деталей совместимых насосов ABS Различные коды неисправностей для систем ABS, например B1342, B1596, C1300, C1963. Код появился как C1234, передний правый. ПОВЕРНИТЕ ключ зажигания в положение OFF и подождите не менее 30 секунд. Нет связи с модулем ABS. 4, и на приборной панели загорается прерывистая сигнальная лампа тормоза. Различные коды неисправностей для системы ABS, такие как B1342, B1596, C1300, C1963. Buy Auto Parts предлагает оригинальные запасные части для автозапчастей и автозапчасти для вторичного рынка по сниженным ценам.Б/у Форд Фокус. 17 FORD F150 RAPTOR 3. В нашем обширном интернет-магазине автозапчастей вы найдете широкий выбор оригинальных и неоригинальных запчастей и аксессуаров для автомобилей GM, MOPAR, Kia, Mazda, Subaru и VW. # Hbo-283; 2004 Ford F-150 XLT 8 Cyl 5. com 2004 — 2008 Ford F150 — Код ABS B1596 — Привет, у меня F150 2008 года, и у меня горит лампа ABS, я прогнал коды и получил b1296: замените датчик LF ABS и B1596: Восстановление непрерывных кодов. ВНУТРЕННЯЯ РУЧКА НА КОРПУСЕ ВЫПЕЧИВАНИЕ, КРЕПЛЯЩЕЕ ПРУЖИНУ ВНУТРЕННЕЙ РУЧКИ, МОЖЕТ РАЗЛОМАТЬСЯ ВО ВРЕМЯ … Ford F-150 2013, Разъем парковочного сигнала и указателя поворота от Motorcraft®.Проблема в том, что горит стоп-сигнал, горит лампочка абс, а также написано, что сервисная дорожка продвигается. У нас есть выбор из 5 продуктов для трансмиссионных жидкостей для вашего Ford F150 2009 года, а наши недорогие варианты варьируются от 10 долларов США. Не обращайте внимания на оценки доставки eBay. Р1000 — Форд; Тип: Силовой агрегат — Контролируется производителем DTC — Контролируется производителем 2009 — 2014 Ford F150 — Индикатор ABS, Стоп-сигнал, Проверка тормозной системы и индикаторы противоскольжения на аналоговых показаниях — У меня F150 XLT CC 4 2010 года. Как правило, коррозия является наиболее распространенной причиной почему модуль не работает.СМОТРИТЕ ПОДРОБНОСТИ. Имеет четкое название. Заменен Wss (вторичный рынок B1596 B1664 1. Похожие сообщения. Контактное лицо владеет Ford F-150 2009 года. Особенности и характеристики Ford F-150 на сайте Car and Driver. 00. 2007 — 2008 Audi S6. Главная 2009 Ford F … Как сбросить настройки TPMS на Ford F-150 с 2007-2008-2009-2010-2011-2012-2013-2014-2015-2016-2017-2018-2019.Может быть хорошей идеей, чтобы сертифицированный техник следовал правильной диагностической таблице чтобы правильно диагностировать неисправности системы.Этот ECU является общим отказом … 1992 Ford F Series Trucks F-150 — с одинарными задними колесами For Ford Bronco F-350 F-150 F-250 Cardone Модуль управления ABS GAP.Форд изменил дизайн IWE. Внешние особенности; Подножка или подножка со стороны кузова/кабины: опция; Бампер Step Up: стандартный; Передняя воздушная заслонка: нет данных; Металлическая краска: Опция; Сдвижная боковая дверь фургона с электроприводом: нет данных; Power Trunk У меня есть Ford F-150 2009 года. У меня есть СВЕТ ABS, индикатор контроля тяги и индикатор E-тормоза вместе с кодами B1342-E0 и кодом № 2 B1596-20, затем можно использовать код U0100-20 и код U0101-20. кто-нибудь мне поможет? О, и это 2 колеса с 4. 733 отличных предложения из 9 827 списков, начиная с 1000 долларов.Датчик уровня и датчик тормоза исправны. Код кузова — Проблема в антиблокировочной системе тормозов, электронной подвеске и рулевом управлении. 1997 2003 FORD F-150 КРЫШКА/КРЫШКА КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ. Это означает, что код пропуска зажигания P0300 представляет собой один и тот же отказ на автомобилях Chevy, Chrysler, Ford или Toyota. Проблемы со связью с Diag Scanner. Марка: Форд. 0 — это новая версия i920. Форд Краун Виктор 2006 года код ABS b1596. К сожалению, средняя стоимость замены составляет около 2000 долларов, и вы не сможете сделать это самостоятельно, если не являетесь опытным механиком.После сканирования автомобиля мы получили три кода: «B1596- Непрерывные сервисные коды», «B2900- Неверный VIN», «U0418- Неверные данные, полученные от управления тормозной системой автомобиля M. Бесплатная доставка. 5 футов. Частью диагностической процедуры является мониторинг PID для тормозного давления Подробности: Технический специалист вытащил диагностические коды неисправностей C109E (неисправность цепи вакуумного датчика) и B1596 (непрерывные сервисные коды установлены в модуле ABS) 6L Romeo SOHC EFI, 8 Cyl 5. Тормозные суппорты доступны для следующих Ford Probe Годы: 1997, 1996, 1995, 1994, 1993, 1992, 1991, 1990, 1989, 97, 96, 95, 94, 93, 92, 91, 90, 89.Обычно это вызвано повреждением датчика ABS на переднем колесе со стороны водителя. ВО ВРЕМЯ ДВИЖЕНИЯ 30 МИЛЬ/Ч ИНДИКАТОРЫ АВАРИЙНОГО СТОЯНОЧНОГО ТОРМОЗА, АБС И ЭЛЕКТРОННОЙ КОНТРОЛЯ СТАБИЛЬНОСТИ СВЕТИЛИСЬ. Модуль управления двигателем (ECM) получает информацию от датчиков по всему автомобилю. Номер товара на eBay: 232691588603. Примечание: 1) Все размеры… Замена правого переднего моста CV Ford fusion 2007 г. 09-14 Модуль ABS Ford F-150 B1342 B1596 ECBM Восстановление в домашних условиях Исправление ABS и стоп-сигнала на Практическое руководство: замена дверной ручки Ford Fusion (ЛЕГКО) Как диагностировать и заменить неисправный тормозной суппорт — EricTheCarGuy 2008 Ford Fusion — Замена насоса и модуля ABS — Педаль тормоза доходит до пола Подходит для F-150 (2009 — 2009) F150; 2WD.Вот список кодов DTC. 05. 07-14 Lincoln MARK LT. 2013 Ford F-59 Блок управления ABS и модуль TSB Детали …. Подходит для следующих автомобилей Ford F-150 Годы выпуска: 2009 | 8 Cyl 4. Обратитесь к соответствующему сайту ниже для получения руководств по эксплуатации F-150; выберите год модели и щелкните ссылку «Печать руководства пользователя» на этом сайте. ALS181 Датчик скорости ABS Передний водитель Левая сторона Новая левая рука для Ford Escape Mazda (Подходит: Ford Escape) 5 из 5 звезд. Определения кода OBDII B. 2L V6 и чуть более 40 тысяч миль. Не беря в магазин, навскидку похоже, что это модуль АБС.98 F150 98 Эклипс РС 04 F150. Код неисправности двигателя Ford F-150 B1342. я проверяю коды и нашел это. Тормозная жидкость полная. Затем он использует эту информацию для конкретных выходных данных трансмиссии, таких как топливные форсунки или блоки катушек. ДЛЯ: 07-08 Ford F150, Lincoln LT Блок управления ABS. Пробег: 185 009. Постоянный член Antdog Сообщений: 75 Присоединился: Пн, 10 августа 2009 г., 4:07 2007 — 2014 Ford F-150. 2. Б2292 Форд. Все PCM, TCCM и ABS Номер детали модуля управления ABS Ford F-150: 9L3Z-2C219-D. ДАННАЯ РЕМОНТНАЯ УСЛУГА ПОДХОДИТ: 07-14 Ford F-150.Если вы постоянный клиент, они могут быть хорошими и делать это бесплатно. Владелец также заявил, что в некоторые дни свет горит, а в другие дни он будет … В грузовиках F150 и Mark LT 2004-06 гг. Муфта компрессора 4L VIN: 1FTPW12566 Какие коды тормозов у ​​Ford F150 2007 года? Коды: B1596, и у меня есть F150 2007 года с включенными сигналами ABS и Brake. ЭТО УСЛУГА ПО РЕМОНТУ ВАШЕГО МОДУЛЯ АБС. Последние из них от 08 декабря 2021 г. Купоны Ford Code B1596, промокоды 12-2021.Позвольте нашим специалистам диагностировать сигнальную лампу ABS в вашем Ford F-150 и выполнить сертифицированный заводом-изготовителем ремонт. Проблемы с автомобилем FORD F-150 2009 года выпуска. Сообщить об элементе. Вторая машина в матче. Цепь датчика топлива B1203. Определение кода неисправности Ford B1596 OBD-II: Непрерывные коды обслуживания B1596 Код неисправности Ford OBD-II B1596 Описание: Непрерывные коды обслуживания B1596 Свет двигателя OBDII Извините, нет другой информации, пожалуйста, помогите нам улучшить, любая информация приветствуется. Мой f150, когда я вытаскиваю коды абс, показывает, что все плохо.Что означает b1342 на двигателе Ford? У Ford F-150 2012 года есть 5 проблем, связанных с включением сигнальной лампы advancetrac. купондо. Дополнительного программирования VIN не требуется. Заменен на: 9L3Z-2C219-H. Если блок энкодера мотор-редуктора не движется ba1596 | ба1596 | б1596 | б1596-20 | ба1506 | б1596 ф150 | код b1596 | б1596 Форд | b1596 горящий | b1596 код абс | b1596 код неисправности | b1596 код форд | Схема подключения Ford F150 b1596 cr 2009 года — схема подключения представляет собой упрощенное приятное графическое представление электрической цепи.FORD F150 PICKUP в сборе 4×2 FORD F150 PICKUP в сборе 4×4 FORD F150 RAPTOR ID AL3V-2C215-AA через AD FORD F150 RAPTOR ID AL3V-2C215-BA. НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ ПРИЗНАКИ НЕИСПРАВНОСТИ МОДУЛЯ АБС: 1. Ford также выпустил сервисный бюллетень 06-8-15 для решения некоторых проблем, связанных с попаданием воды в IWE. Подержанный Ford F-150 Raptor 2018 года стоит от 45 985 до 45 985 долларов с показаниями одометра от 105063 до 105063 миль. B1596 Значение кода неисправности Ford Freestyle. Промежуточные потери мощности.Главная Форум > Форумы о грузовиках Ford Super Duty > Форум 2017 — 2022 Ford F250+ Super Duty Forum > Неисправность системы управления движением вперед и на спуске. Когда коды DTC стираются с помощью диагностического прибора, необходимо включить и выключить замок зажигания, чтобы удалить этот код DTC и проверить модуль ABS на наличие других кодов DTC. Код B1342 на Ford F-150 означает, что электронный блок управления (ECU) вышел из строя, обычно этот код сочетается с другими проблемами или кодами. Я пошел домой и заменил его на новый. Проверены коды истории и показаны три кода B1342, говорит, что модуль управления ABS неисправен.Мы отремонтируем его в течение 1 рабочего дня и отправим вам обратно. Американские эссе обзора поэзии Американские эссе обзора поэзии . 2003 Ford F-150 XLT Extended Cab 4WD SB-Техническое обслуживание и ремонт. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 2007-2014 Ford F-150 F150 ABS / EBCM / электронный ремонт модуля управления тормозным насосом по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! La Ford Escape usa un puerto de diagnóstico OBD II, el cual está ubicado en el lado izquierdo del tablero cerca de la columna de dirección.Вы не покупаете модуль, показанный на фотографиях. Например, если индикатор быстро мигает 4 раза и останавливается, а затем мигает 2 раза медленнее, код будет 42. Для Ford F-150 2009 г. было зарегистрировано пять проблем, связанных с сигнальной лампой тормозной системы. Ford F-150 Загорается сигнальная лампа прерывистого торможения Мы недавно купили F150 Supercab 2007 года с 5. Год: Какой код ABS на F150 2009 года? У меня есть ford f150 lariat 4×4 с включенной лампочкой абс, я прочитал код B1342 и B1484, я знаю что это такое, но не знаю как… читать далее 2009 Ford F-150 код приборной панели для антиблокировочной системы после вождения из-за наводнения, что все оси были затоплены.P1635, P1899, B1596, B1342, C1266, C1300. Дата отзыва. Примечание: 1) Все размеры… Замена правого переднего моста CV Ford fusion 2007 г. 09-14 Модуль ABS Ford F-150 B1342 B1596 ECBM Восстановление дома Исправление ABS и стоп-сигнала на инструкции: замена дверной ручки Ford Fusion (ЛЕГКО) Как диагностировать и заменить неисправный тормозной суппорт -EricTheCarGuy 2008 Ford Fusion — Замена насоса и модуля АБС — Педаль тормоза упирается в пол Коды неисправностей кузова «B» — Ford A/C, SRS, окна, стеклоочистители, фары и т. д. B1205 EIC (электронная приборная панель) ) обрыв цепи блока переключателя-1.Код неисправности двигателя Ford F-150 C1963. Чтобы прочитать коды вашего грузовика, вам понадобится сканер кодов, такой как изображенный ниже, доступный по адресу: — Отказ модуля ABS может привести к включению и выключению сигнальных ламп ABS и тормозной системы, включению и/или хранению различных сигналов ABS. коды неисправностей системы, включая B1342, C1300, B1596. 4х3. При движении со скоростью 50 миль в час педаль тормоза была нажата, но не реагировала. р-т Ffxiv Bard Midi Songs; Ffxiv Bard Midi SongsFfxiv Bard Midi Songs Эта программа позволяет вам автоматически все Грегг Джаннотти Зарплата Форд Программирование модуля ABS By Ford IDS 18 мая 2019 auto Auto Coding 0 Вот простое пошаговое руководство о том, как перепрошить модуль ABS и запрограммировать новый модуль ABS для Ford с помощью VCM II IDS.Пытался запрограммировать модуль с помощью IDS… Восстановленные тормозные суппорты Duralast изготавливаются в соответствии с самыми строгими стандартами качества на ультрасовременном предприятии. Код U0401 означает неверные данные, полученные от ECM/PCM. Напомним, нет. Это коды стиля OBD-II. 6 320 отличных предложений из 111 691 объявления от 500 долларов. 4×1. Однако у производителя может быть другое определение кода неисправности B1596 OBD-II диагностического блока (B). 41 После 90 долларов. Это то, что контролирует это и может быть куплено примерно за 60 долларов.358 0 24 декабря 2008 г. Филадельфия, Пенсильвания. Мы поставили новый, а он все равно не работает. 5л V6 ТУРБО. Цитировать. привет, у меня есть Ford F150 Crew Cup 2011 года 4×4 5. 2009 Ford F-150 TSBs 39 Бюллетени технического обслуживания F-150. некоторые средние грузовики, у которых были изменены передаточные числа заднего моста, заменен модуль драгоценных камней и / или изменен размер шин, могут иметь неточный или неработоспособный спидометр. Мигающие огни Я работаю на Ford F150 4×4 5 2011 года выпуска. Это ремонт модуля ABS Ford F150. У Ford F-150 2017 года есть 4 проблемы, связанные с ошибкой рулевого управления.Эту деталь также иногда называют тормозными суппортами Ford Probe. Стоимость диагностики кода B1596 FORD составляет 1. Антиблокировочная система тормозов не будет работать до тех пор, пока блок не будет отремонтирован. P1000-P1999 — коды, специфичные для автомобилей Ford. Нашел код C116A в истории. Крис Ф., владелец Ford F150 2009 года выпуска из Саксе, штат Техас. Код устанавливается, если входной сигнал датчика положения тормоза не соответствует входному сигналу датчика давления тормозной жидкости. C-Max Hybrid Эта ремонтная служба решит следующие проблемы: Проблема с постоянно работающим насосом ABS.98000 миль. Тип вопроса: Обслуживание и ремонт. Ford F150 B1596 Code может предложить вам множество вариантов экономии благодаря 24 активным результатам. Новые коды скидок постоянно обновляются на Couponxoo. 2014 Ford F-150 TSBs 41 Бюллетень технического обслуживания F-150. 0L V6 Gas PCM/ECU/ECM Engine Computer. Motorcraft — это способ восстановить работоспособность вашего автомобиля. Если вам нужна помощь, рассмотрите возможность того, чтобы опытный автомобильный техник из YourMechanic приехал к вам домой или в офис, чтобы подтвердить этот диагноз для вас, отзыв Ford F-150 2009 года.1997 — 2003 Форд Ф-150. 0 Стоимость диагностики кода B1596 FORD составляет 1. Доставка товаров может занять больше времени, чем обычно. 14. Обязательно перепроверьте коды. Резюме: FORD ОТЗЫВАЕТ НЕКОТОРЫЕ АВТОМОБИЛИ F-150 2009 И 2010 МОДЕЛЕЙ, ВЫПУСКАЕМЫЕ С 18 ЯНВАРЯ 2008 ГОДА ПО 30 НОЯБРЯ 2009 ГОДА. Этот рейтинг основан на среднем показателе 345 уникальных моделей. Вам нужно будет снять ВАШ модуль управления ABS и отправить его нам. — Отказ модуля ABS может привести к тому, что контрольные лампы ABS и тормозной системы будут включаться и выключаться, гореть постоянно и/или сохранять различные коды неисправностей системы ABS, включая B1342, C1300, B1596.Ожидайте ~ 5 дней общего времени выполнения работ. Upvote 0. Эти коды представляют проблемы с пропусками зажигания двигателей. Эта база данных включает информацию, полученную НАБДД от потребителей либо напрямую, либо по горячей линии безопасности транспортных средств. Иметь F150 2007 года выпуска с 4 двигателями. FORD ОТЗЫВАЕТ 8735 ГРУЗОВЫХ АВТОМОБИЛЕЙ F-150 2009 ГОДА ЗА НЕСООТВЕТСТВИЕ ТРЕБОВАНИЯМ ФЕДЕРАЛЬНОГО СТАНДАРТА БЕЗОПАСНОСТИ ТРАНСПОРТНЫХ СРЕДСТВ №. 0. 1х4. После того, как наш ремонт будет сделан, ваш модуль будет готов к установке обратно на ваш автомобиль. Цепь датчика топлива B1204.Спасибо. Грузовик прибыл два дня назад с тормозом, АБС и индикатором тяги на приборной панели. Примечание: 1) Все размеры… Замена правого переднего моста CV Ford fusion 2007 г. 09-14 Модуль ABS Ford F-150 B1342 B1596 ECBM Восстановление дома Исправление ABS и стоп-сигнала на инструкции: замена дверной ручки Ford Fusion (ЛЕГКО) Как диагностировать и заменить неисправный тормозной суппорт -EricTheCarGuy 2008 Ford Fusion — замена насоса и модуля ABS — педаль тормоза упирается в пол Восстановленные тормозные суппорты Duralast изготавливаются в соответствии с самыми строгими стандартами качества на современном предприятии.Видимо проблема с тросиком селектора. Общее время выполнения около 5 дней. Код ошибки B1596 в основном указывает на то, что сохранен согласованный код неисправности — B1342 в вашем случае — и он должен исчезнуть после устранения и устранения неисправности B1342. Примечание: 1) Все размеры… Замена правого переднего моста CV Ford fusion 2007 г. 09-14 Модуль ABS Ford F-150 B1342 B1596 ECBM Восстановление дома Исправление ABS и стоп-сигнала на инструкции: замена дверной ручки Ford Fusion (ЛЕГКО) Как диагностировать и заменить неисправный тормозной суппорт -EricTheCarGuy 2008 Ford Fusion — Замена насоса и модуля ABS — Педаль тормоза переходит в пол Ford F150 B1596 Обзор кода.Щуп, трансмиссия, нержавеющая оплетка, гибкий, Ford, 10R80, 6R80, 4R75E, AODE-W, 4R70E, каждый. Когда загорается индикатор двигателя Ford F-150 P258B, первым делом вы должны проверить крышку бензобака. Модуль управления зажиганием для Ford F150 1995 года выпуска является важной частью трансмиссии. … Ford F-150 2013, разъем датчика тормозного давления от Motorcraft®. Протоколы: Процессор 90C2610. Если они есть, возможно, вам придется заменить датчик на новый. Компания Quirk Parts предоставляет образцовые услуги тысячам клиентов на eBay, а теперь расширилась, чтобы предложить вам такие же отличные цены и сервис через наш собственный онлайн-магазин запчастей.Код неисправности двигателя Ford F-150 C1440. 3 км/ч 27. | Каковы возможные симптомы кода B1596 FORD? Re: Форд Краун Виктор 2006 года, код ABS b1596. Индикатор Abs на ключевом слове ford f150 после анализа системы перечисляет список связанных ключевых слов и список веб-сайтов с соответствующим контентом, кроме того, вы можете увидеть, какие ключевые слова наиболее интересуют клиентов на этом веб-сайте. Ford F-150 2017 года имеет 4 проблемы, связанные с ошибка помощи при рулевом управлении. 2002 Форд Ф-150. Блок предохранителей/реле под капотом известен как Центр распределения питания в литературе по обслуживанию/ремонту Ford.Отправить ТОЛЬКО МОДУЛЬ УПРАВЛЕНИЯ! Помпы в комплекте нет! КОДИРОВАНИЕ НЕ ТРЕБУЕТСЯ после ремонта. Используя мой сканер Autel ML629 и проверив модуль ABS, я получаю код ошибки B1342, указывающий на возможную проблему с ОЗУ / ПЗУ в ECM. Свет может означать дорогостоящую проблему, например, неисправный каталитический нейтрализатор, или что-то незначительное, например… F150 2016 г. Коды замыкания на массу U0151 U0452 B11D8 B1472 B1330 U0131 B1088 U0420 и т. д. Коды между B1000 и B3000 зависят от производителя и могут не соответствуют перечисленным здесь.Симптом: индикатор ABS горит и мигает, основная неисправность c1145 Отказ входной цепи датчика скорости вращения правого переднего колеса. Нередко можно увидеть flash-PROMS в диапазоне от 512 килобайт до 2 мегабайт, тогда как EEPROM в автомобильных компьютерах обычно не превышает 512 КБ. 5л турбо, коробка автомат. 6 сообщений • Страница 1 из 1. АВТОМОБИЛЬ БЫЛ ДОСТАВЛЕН В GREENWAY FORD (9001 E COLONIAL DR, ORLANDO, FL 32817), ГДЕ БЫЛО ДИАГНОСТИРОВАНО, ЧТО МОДУЛЬ УПРАВЛЕНИЯ АБС НЕИСПРАВЕН… Руководство по ремонту Ford F-150 chilton с 2004 по 2009 год как новый 15 долларов .73 s 396. B1206 Схема сборки переключателя EIC-1 HomeFord Ford Выберите диагностический код неисправности вашего Ford Коды кузова. В сервисной публикации описывается состояние, при котором датчик скорости вращения колеса может выйти из корпуса шпинделя. Ручной инструмент HD 09-14 Модуль ABS Ford F-150 B1342 B1596 Как прокачать модуль ABS 2003 f250 Как заменить модуль ABS Ford F-150 2003 года Индикатор Ford ABS застрял, как это исправить? Как заменить задний датчик ABS 90-03 Ford F150 Часть 5/5 2003 F150 Страница 3/13. Датчики определяют скорость вращения колес и отправляют сообщение в модуль ABS для быстрого включения тормозов, когда обнаруживается, что автомобиль заносит или теряет сцепление с дорогой.-Другой распространенной неисправностью модуля ABS является работающий гидравлический насос, прерывистый индикатор ABS и отсутствие индикатора C1230 ABS на Ford. Диагностика и устранение индикатора C1230 ABS на Ford. Ремонтная мастерская — Коды ABS C1440, C116A и B1596 — Добрый день всем, я здесь ищу совет по устранению неполадок, чтобы найти причину следующих кодов C1440, C116A и B1596. УСЛУГИ ПО РЕМОНТУ. Примечание: 1) Все размеры… Замена правого переднего моста CV Ford fusion 2007 г. 09-14 Модуль ABS Ford F-150 B1342 B1596 ECBM Восстановление дома Исправление ABS и стоп-сигнала на инструкции: замена дверной ручки Ford Fusion (ЛЕГКО) Как диагностировать и заменить неисправный тормозной суппорт -EricTheCarGuy 2008 Ford Fusion — Замена насоса и модуля ABS — Педаль тормоза переходит в пол Ford Motor Company Group .У моделей Ford F150 2004-05 годов были проблемы с регуляторами мощности на дверных окнах. Поколения Ford F-150 / F-серии. Запас # 3E37 Это хороший модуль абс для Ford F150 1993 года или, пожалуйста, проверьте наши списки или отправьте нам сообщение Ebay. Электронный плакат. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Больше сервисных бюллетеней по блоку управления и модулям ABS других моделей Ford 2013 года. Ford: из-за того, что приборная панель (ic) не устанавливается во время процесса сборки, модуль четырехканальной антиблокировочной тормозной системы (abs) коммерческого шасси будет иметь диагностические коды неисправностей (DTC) B1596 и u1055.информация о коде неисправности C не возвращается… Работа: 1. Третий стоп-сигнал работает, как и предполагалось, и не похоже, что в нем есть вода, поэтому я подключил ForScan и вытащил несколько кодов. 22×1. БЛОК ПРЕДОХРАНИТЕЛЕЙ ДВИГАТЕЛЯ OEM 5L В СБОРЕ HL3V12A581VAF. Все коды от P0000 до P1000 являются кодами EOBD. Присоединился 5 марта 2013 г. Как очистить коды Ford OBD1. 2013 Ford F-53 Электронный блок управления с ограниченным проскальзыванием и модуль TSB Подробности …. . B-1342 на Ford F-150 2002 года выпуска. Так что вы должны проверить это на наших моделях автомобилей. Б103Б; B103C Индикатор стоп-сигнала на вашем Ford F150 сигнализирует о неисправности тормозной системы.Подробная информация о For Ford F-150 Heritage 2003 2004 Cardone Модуль управления ABS GAP Гарантированная правильная деталь, высочайшее качество, лучшая гарантия Будьте первым, кто напишет отзыв. Соберите новый 7. Катушка в муфте кондиционера замкнулась накоротко, что привело к выходу из строя предохранителя модуля GEM. Обсудите это на форуме View This TSB. 2013 Ford F-53 Блок управления ABS и модуль TSB Детали …. Б1596 Форд. В этом разделе мы рассмотрим причины, по которым загораются индикаторы ABS и Traction Control, с краткими описаниями для каждого из них (соответствующие коды неисправностей хранятся в PCM/ECM/ECU вашего автомобиля):Кто-нибудь с FSM может это посмотреть? Это известная проблема в Ford F150, которая обычно возникает из-за выхода из строя модуля управления рулевой колонкой. Доставка и оплата. СТОРОНА ВОДИТЕЛЯ ПОД КАПОТОМ Oem. Плохо пахло и курил, гадая, что это может быть. Потяните, снова затяните его и посмотрите на крышку, чтобы увидеть, нет ли в ней трещин. 194 Gs 44. Последнее обновление: 18 декабря 2021 г., 09:31:33 PST Посмотреть все версии. Болты, изготовленные ненадлежащим образом, могли быть использованы для установки.показывает «код 63», затем «код 2», за которым следует «Код 63», кажется, указывает на ошибку, сбрасывает ошибку, а затем снова показывает ошибку. Поддерживаются такие функции, как идентификация ЭБУ, считывание/удаление кода неисправности, стоп-кадр, оперативные данные, тесты исполнительных механизмов и настройка ЭБУ. Другие факторы, влияющие на Ford 1994 Ford Explorer 4. Проблема: неисправность компонента окна. Раньше загоралась лампочка АБС, теперь горит постоянно и стоп-сигнал тоже! Недавно совершил пару поездок из Центральной Флориды в Даллас и обратно.199 долларов. «B1596 — Кузов» — вот что сообщает TORQUE. Если у вас загорается индикатор ABS C1230, связанный с проблемой Ford, выполните следующие процедуры проверки, чтобы диагностировать и устранить проблему. 4cm(0. Ford F-150 / ECBM Ремонт тормозного модуля ABS Позвоните нам, чтобы договориться о ремонте на месте или в тот же день. B1596 Непрерывные коды обслуживания модуля ABS ПРИМЕЧАНИЕ. Если присутствуют другие коды DTC, ОТРЕМОНТИРУЙТЕ их перед установкой нового компонента. Стеклоочиститель ветрового стекла Замена Ford Explorer Структура первой цифры выглядит следующим образом: • Pxxxx для трансмиссии • Bxxxx для кузова • Cxxxx для шасси • Сэкономьте на модулях управления ABS в Advance Auto Parts.Ли В., владелец Ford F150 2009 года выпуска из Уоррентона, штат Миссури. 4l v8: Форум грузовиков Ford F150 1997–2003 гг.: 25 ноября 2020 г.: Источник для аккумулятора / пускового кабеля F150: Форум грузовиков Ford F150 1997–2003 гг.: 2 июля 2020 г. Покупайте онлайн, забирайте в магазине через 30 минут. Продукция Motorcraft, разработанная специально для вашего автомобиля, соответствует строгим требованиям Ford Motor Company по прямой замене OEM. Соответствует строгим стандартам Ford Motor Company. В последнем бюллетене описывается проблема, с которой я сам не сталкивался, но она указана как распространенная проблема только для полноприводных моделей Ford F150 и F250 с 1997 по 1999 год.НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ ПРИЗНАКИ НЕИСПРАВНОСТИ МОДУЛЯ АБС Насос в комплект не входит! Насос ABS работает постоянно. Большинство автомастерских берут от 75 до 150 долларов в час. Обратите внимание, что это говорит об ошибке CIRCUIT. Привет, у меня Ford F150 2016 года, и я получаю несколько кодов, жалующихся на «короткое замыкание на землю» от звукового сигнала, автоматического выключения света, фар и тому подобного. как Альтернатива. До 25.09.08, с 2WD. Например, когда в последний раз у вас были проблемы с вашим грузовиком? Нужна помощь в выяснении того, что означают эти диагностические коды неисправностей? Ну, не смотрите дальше.Эти сохраненные диагностические коды могут значительно помочь в идентификации и устранении неисправного компонента двигателя. Где находится датчик температуры охлаждающей жидкости? Не похоже, чтобы определить расположение датчика температуры охлаждающей жидкости на моем автомобиле, указанном выше. TL* КОНТАКТ ВЛАДЕТ FORD F-150 2009 года выпуска. Но когда мы это делаем, это ситуация, которая требует быстрого внимания. Проверьте страницы конкретных производителей на сайте, как и некоторые из них, мы перечисляем коды OBD2 на этих страницах для Ford F-150 FX4 SuperCab 6 2011 года. Контактное лицо заявило, что после запуска автомобиля загорелась сигнальная лампа ABS.4л Тритон V8. Это коды, применимые к процессору EEC-V (который есть на всех последних моделях F-150). нет Когда вы проверяете двигатель автомобиля Ford F-150, загорается код B1596, причина должна быть. Бюллетени технического обслуживания, или сокращенно TSB, представляют собой уведомления, сделанные непосредственно Ford, чтобы помочь автомобильным техническим специалистам диагностировать и устранять часто сообщаемые проблемы F-150. Видеоинструкция по ремонту. Каждый суппорт тщательно тестируется, чтобы убедиться, что он соответствует или превосходит характеристики OEM, обеспечивая идеальную посадку и безупречную работу, и включает в себя все необходимое для правильной работы: крепеж для установки колодок, болты типа «банджо», медные шайбы и стояночный тормоз… Ford f150 2012 года с неисправен модуль АБС.2007 FORD PICKUP F150 БЛОК ПРЕДОХРАНИТЕЛЕЙ ДВИГАТЕЛЯ 7L3T-14A067-FA. Стоп-сигнал указывает на наличие проблемы с самой физической тормозной системой. Прерывистый или неработающий спидометр. 2005 — 2009 Ауди А6. Артикул: 6636. Поверните ключ зажигания в положение ON. Холодный кондиционер. Та же проблема возникла в модели Ford F150 2017 года. Итак, следующим шагом была проверка жгута модуля ABS. Диагностические коды неисправностей. Когда загорается индикатор двигателя Ford F-150 C1440, первым делом вы должны проверить крышку бензобака.ПОВТОРИТЕ самопроверку АБС. Детали диагностического кода неисправности P1000. Ниже находится панель предохранителей в салоне… 1992 Ford F Series Trucks F-150 — с одинарными задними колесами для Ford Bronco F-350 F-150 F-250 Cardone Модуль управления ABS GAP. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные контакты среди устройств. Возможно, проблема никогда не решалась в этих грузовиках, поэтому покупатели должны знать об этой проблеме при покупке подержанного грузовика этих лет.Система ABS — это чудо модельной технологии, которая сообщает вашему Ford F-150 или Ford о сбросе модуля подушки безопасности (подключи и работай). Лучшая часть сброса оригинального модуля подушки безопасности SRS вашего Ford с помощью MyAirbags — это когда вы получаете управление подушкой безопасности. модуль обратно, и он возвращается в то же транспортное средство, из которого он вышел, тогда он будет plug-n-play. 108, «ЛАМПЫ 1997 2003 FORD F-150 FUSE BOX LID/COVER. Диагностические коды неисправностей. $150 2007 — 2014 Ford F-150. B1596 Симптомы неисправности: загорается индикатор Check Engine. -150, 4WD, V6-3.6 дизель Форд Мондео с кодом неисправности U0415. Продавец США. Модуль управления АБС – ремонт или замена Сигнальная лампа АБС может быть результатом неисправности модуля управления АБС. Кровать 4WD EXTENDED CAB PICKUP 4-DR, 3. Датчик прерывистого спидометра. 175 долларов. B1201 Отказ цепи датчика топлива. Снимите модуль ABS (только модуль, а не гидравлический насос). Любая помощь действительно ценится. Очень интересная статья, и я был рад увидеть некоторую звуковую информацию, прежде чем приступить к неисправности ABS на автомобиле Smart моей жены.… Состояние: 100% новый Цвет: серебристо-белый Материал: металл и пластик Размер: прибл. 0 час работы. […] Ford Crown Vic 2006 года, код ABS b1596. OEM-часть модуля управления ABS F150 2WD от Ford стоит 162 доллара. B1200 Неисправность цепи кнопки климат-контроля. Проблема с рабочими тормозами на FORD F-150 2009 года. Мы получаем детали непосредственно от OEM (производителя оригинального оборудования), который является той же компанией, которая производит детали, которые продаются автопроизводителям для установки в ваш автомобиль на заводе.09В150000. Ремонтное обслуживание 2007-2008 Ford F150 Блок управления насосом ABS: Восстановленный. Подойдите к датчику и убедитесь, что провода подключены. 23 августа 2019 г. Как протестировать PCM Современные автомобили используют компьютеры для управления различными системами. Контроль. Автоматическая трансмиссия с двигателем 6 л Сообщалось о пяти проблемах, связанных с сигнальной лампой тормозной системы ABS для Ford F-150 2009 года. 1 Проблема с контрольной лампой тормозной системы ABS. 0L с автоматической коробкой передач. На шинах остался протектор 9/32 дюйма.Ф-150. 4 км/ч 246. Клиент не хочет больше тратить деньги, так что это в будущем. Он также связывается с другими модулями, такими как abs, hec и pcm, модуль GEM в Ford 4×4, если это необходимо на Ford Escape, Mustang, Edge, F-150. 2009-04-29. Каждый суппорт тщательно тестируется, чтобы убедиться, что он соответствует или превосходит характеристики OEM, обеспечивая идеальную посадку и безупречную работу, и включает в себя все необходимое для правильной работы: крепеж для установки колодок, болты типа «банджо», медные шайбы и стояночный тормоз… Получили ужасный сервис AdvanceTrac/ Hill Достойная ошибка на днях на 11 SCrew.4л | 4-ступенчатая автоматическая коробка передач 4R75E Livonia, 4-ступенчатая автоматическая коробка передач AODEW/4R70E W/TSS, 4-ступенчатая автоматическая коробка передач AODEW/4R75E Главная Ремонт автомобилей Ремонт модуля ABS Ford F150 (2007-2014) ABS EBCM Ремонт модуля управления антиблокировочной системой тормозов Услуга. 3 мили в час 1. Ford F-150 B1342, если ваш каталитический нейтрализатор полностью выйдет из строя, вы в конечном итоге не сможете поддерживать автомобиль в рабочем состоянии. Подключи и езжай! Краткое описание: Ford Motor Company (Ford) отзывает некоторые автомобили Ford F-150 и E-350 2014 года, Ford Escape 2014-2015 годов и Lincoln MKC 2015 года.0 литров. 6L, 8 Cyl 4. Средняя стоимость ремонта составляет 900 долларов США при 66 550 милях. Автор темы Опубликовано: 29.11.2021, 15:55 … У меня Ford F-150 2009 года. У меня есть СВЕТ АБС, индикатор контроля тяги и индикатор электронного тормоза вместе с кодами B1342-E0 и кодом № 2 B1596-. 20, затем код U0100-20 и код U0101-20, кто-нибудь может мне помочь? О, и это 2 колеса с 4. Неисправность драйвера реле топливного насоса. Я мог понять, почему это не читалось> Я был о p1549 ford, lincoln, Mercury: неисправность цепи управления связью во впускном коллекторе. Описание кода неисправности DTC P1549. горючие лос cilindros.Это состояние может быть связано с неисправной проводкой автомобиля, неисправным датчиком скорости колеса или повреждением тонального кольца датчика скорости автомобиля (VSS) внутри […] Состояние: 100% новый Цвет: серебристо-белый Материал: металл и пластик Размер: прибл. 14: 2006 Ford F-150 XLT 5. Ford F150 (2007-2014) ABS EBCM Модуль управления антиблокировочной системой тормозов Ремонт. ДЛЯ: 2009 FORD F-150 4×4 4×2 МОДУЛЬ УПРАВЛЕНИЯ АБС. О кодах неисправностей Ford Abs. Неделю назад я сломал себе голову, и теперь мне нужна помощь в отслеживании кода ECU, чтобы вернуть мой грузовик на дорогу.0L передний привод VIN: 1FTCR11U7P Большое спасибо за всю помощь. Периодическая проблема с функциональностью. Когда вы включаете зажигание, индикатор Service Engine Soon или Check Engine B1596 Ford Freestyle должен кратковременно мигать, указывая на то, что система OBD готова сканировать ваш автомобиль на наличие неисправностей. Продолжайте движение и посмотрите, погаснет ли индикатор проверки двигателя. Коды неисправности OBD II состоят из пятизначного буквенно-цифрового кода. Если у вас есть какие-либо вопросы, пожалуйста, напишите нам по электронной почте или позвоните в нашу службу поддержки клиентов по телефону 781-917-1562. После того, как загорелся индикатор ABS, ABS была отключена, и торможение было нормальным.Фильтр результатов FORD F-150 Отдельные детали Модуль управления ABS, Восстановленный модуль управления ABS. При движении со скоростью 30 миль в час загорались индикаторы аварийного стояночного тормоза, абс и электронного контроля устойчивости. На приборной панели автомобиля Ford Crown Victoria Police 2008 года периодически загорается лампа ABS + стоп-сигнал. Код неисправности C1230 относится к отказу входной цепи заднего центрального датчика скорости вращения колеса. Время диагностики авторемонта и стоимость работ зависят от местоположения, марки и модели автомобиля и даже от типа вашего двигателя.00 наличными Новая стоимость составляла 25 долларов. B1596 Ford Описание Некоторые диагностические коды неисправностей (DTC) не могут быть обнаружены модулем ABS до тех пор, пока ключ зажигания не будет переведен из положения ON в положение OFF и обратно в положение ON. В качестве альтернативы можно снять радиостанцию, снять с нее серийный номер и воспользоваться одним из онлайн-сервисов, предоставляющих коды доступа. Продукция Motorcraft, разработанная специально для вашего автомобиля, соответствует строгим стандартам Ford Motor Company и… Поставщики транспортных услуг сталкиваются с задержками из-за больших объемов и перебоев в обслуживании.15 долларов. Самые популярные Новые на www. Я использовал цветную подкраску и прозрачный лак на своем Ford F150 2009 года выпуска. | Каковы возможные симптомы кода B1596 FORD? Горит индикатор двигателя (или световой индикатор скорого сервисного обслуживания). Если у вас есть код B1596, это означает, что возникла проблема с датчиком ABS. Trinity PID list Page 1 Trinity PID LIST Trinity предлагает множество параметров для мониторинга! Каждый из них имеет специальное определение и аббревиатуру в компьютере вашего автомобиля. Автомобиль был куплен в мастерскую, чтобы выяснить, почему загорается и мигает лампа ABS, автомобиль уже несколько раз ремонтировался в разных мастерских, модуль абс уже менялся… Ford F-150 2009 года имеет 5 NHTSA. жалобы на электронный контроль устойчивости при среднем пробеге 77 982 миль.Загорелась лампочка ABS, кодов нет, самопроверка ABS на Snap-On MT2500 возвращается без каких-либо отчетов. У меня есть F150 2007 года с горящими сигналами ABS и Brake. Было 2 отзыва по безопасности от NHTSA. Б1596. Купил и установил б/у, но есть ошибка B1596-20 VIN Неверный. С 26.09.08, с 2WD. Только блок управления ABS с двумя входными и тремя выходными портами. Коробка передач Проблема с дрожанием 1. Информация о предохранителях начинается на стр. 328. Все то же ощущение педали и тот же код.Проблема с электронным контролем устойчивости №4. -Другой распространенной неисправностью модуля ABS является гидравлический насос. Следующие TSB Ford относятся к DTC B1596. Присоединяйтесь к обсуждению производительности, пуленепробиваемости, модификаций, объявлений, устранения неполадок, технического обслуживания и… 2005 Ford F150 FX4-New Toy MM Truck Crew 2002 Ford Mustang V6-Sold:sorry 1997 Ford Mustang V6-Sold Описание Код неисправности: Система: Подсистема : U300E Ford — (ASE) Сетевая связь Измерение расхода топлива и воздуха, Контроль вспомогательных выбросов DTC Описание: Входной сигнал зажигания при обнаружении: Анализ: Вероятная причина: Примечания: Информация о коде OBD2 Применимо к Ford: 2013 Ford Taurus, 2013 Ford Mustang, 2013 Ford Kuga, Ford Fusion 2013 г., Ford Focus 2012 г., Ford Mondeo 2011 г., 2011 г. … Рейтинг надежности Ford — 3.Электросхема обычно дает представление об относительном внешнем виде и расчете устройств Форум-сообщество, посвященное владельцам и любителям Ford F-серии с дизельным двигателем Power Stroke. Уровень жидкости АБС. Основное различие между flash-PROM и EEPROM заключается в возможности хранения данных каждого из них, а также в скорости и точности программирования. Спасибо за отличные продукты! Роберт Б., владелец Ford F150 2009 года выпуска из Макалистера, штат Оклахома. Это F150 Lariat 4×4 2010 года. Я слышал, что вы, ребята, можете ремонтировать модули ABS Ford F150? Мне нужен новый модуль, и я надеялся отремонтировать мой текущий, чтобы сэкономить немного денег.b1596 ford f150

ysv nuq pwc уж рип 5oa eew mz0 it4 ohd oxx ntf 03n we9 hrz ram roo zv7 lmh rkr

Как сделать схему стояка. Не перерезайте выемки. ConceptDraw — это быстрый способ рисовать: схемы электрических цепей, схемы электропроводки дома, схемы проводки управления, схемы стояков электропередач, кабели Microsoft Visio, разработанный для пользователей Windows, не может быть открыт непосредственно на Mac. Если вы планируете использовать ботинки без шипов, самое время их надеть.общие схемы подключения. использовать стояк. Вы можете нажать на изображение и внести изменения с помощью редактора диаграмм Creately. Канализационная линия находится в самой нижней точке в подвале рядом с домашней ловушкой. Хотя новичкам сложно использовать MS Word для рисования диаграмм, четкость изображений после скриншота увеличенной версии… Заблокированный выхлоп служит для нагрева горячей точки под карбюратором на рядных двигателях. Сделайте передние проемы максимально большими, сохранив при этом структурную целостность стояка.Стояк представляет собой набор труб, которые соединяют и/или поддерживают часть ирригационного оборудования на ирригационной системе или к ней. Мы предоставим примеры того, как создавать, аннотировать и манипулировать 3D-стояками для четкого и точного построения. Прямой регистровый ботинок или Ph2 является важной частью исключительной системы воздуховодов. Часто задаваемые вопросы о волоконно-оптической ассоциации. Архитектурные схемы электропроводки показывают приблизительное расположение и взаимосвязи розеток, осветительных приборов и электрооборудования в здании.ио Розыгрыш. Таким образом, источник названия стояка, … Продолжить чтение Типы спринклерных стояков → Многие аксессуары для лука крепятся непосредственно к стояку, включая прицелы, упоры для стрел, колчаны, стропы для запястий, стабилизаторы и многое другое. Как рисовать электрические схемы. Определение: стояк (полив). Создайте чертежный вид и используйте линии детализации. Свяжите графику на вашей однолинейной схеме стояка с существующими панелями и трансформаторами в модели. Требования к прокладке траншей см. в Разделе 600. Сборные пожарные стояки для коммерческих спринклерных систем с мокрыми трубами обычно имеют: Короткую длину стояка.Выберите Главная > Соединитель. В книге представлено множество экспериментальных результатов, концептуальный обзор системных и программных архитектур управления мобильными роботами, а также обзор использования колесных мобильных роботов и промышленных однолинейных схем. Перейти к последнему статусу подписки Не открыт для дальнейших ответов. Мне нравилось делать эти схемы. Важность электрического плана дома Электрическая схема поможет вам в строительстве дома во многих формах. Теперь пришло время нарисовать очень толстую линию сердца вдоль всего живота и придать животу грубое округление, используя очень точно настроенную спицу.На этих схемах линии представляют собой соединительные провода, в то время как другие элементы, такие как резисторы, лампы и… Диаграмма Cat 6, сетевой кабель rj45, распиновка showmecables com, как сделать заплатку Cat6, цветовая кодировка Ethernet, проводка, полная домашняя категория 5, низкое напряжение, объяснение кабелей 6a 5, плоский кабель 30 см, категория 5e категория данных facebook кроссовер для телефона pdf бесплатная розетка перфорированные гнезда трапецеидальных искажений что такое медный установочный провод от sanny fairy issuu uk riser sd vs comms infozone. Rosemead Boulevard, Ste 400 Pasadena, California

(626) 351-4301 ФАКС (626)351-4302 СИСТЕМА БЕЗОПАСНОСТИ СХЕМА ПОДЪЕМНИКА В МАСШТАБЕ: NTS 1 B Связь схем стояков с планами этажей и их совместное использование характеристики каждого • На планах этажей показаны планировки этажей, один этаж за раз. Дублирующиеся этажи показаны как «ТИП» (типовой).На диаграммах стояков показаны компоненты распределения, такие как стояки шин, штепсельные вилки, щиты и трансформаторы от точки ввода до небольших ответвлений на каждом уровне. Если стояку не удается успешно выполнить ни одну из этих задач, конечным результатом является прибытие дяди Большого Билла на место происшествия. Для каждой горячей точки на нашей отливке может потребоваться стояк (обычно участки с большим объемом металла). Если я занимаюсь многоквартирным домом, я просто возьму пару типичных стогов и использую их как стояки.в) Проверьте вентиляционные отверстия радиатора. Показывать только этого пользователя. Это позволяет пользователю размещать два разных представления одного и того же компонента. 1902 01_southside work_sheet — e400 — электрическая схема стояка 1. Рекламные ссылки . Я подрядчик с достаточным объемом знаний, но никогда не устанавливал водопровод в подвале. Вырежьте из картона треугольный кусок, как показано на следующей схеме. Его можно узнать по изогнутым кончикам на концах, которые помогают плавно выпускать лук и увеличивать скорость.Кухонная полка для хранения своими руками и полка для горшков. 6 комментариев. Файл закладок в формате PDF Схема газового стояка Схема водопровода Газовый стояк Читать бесплатно Схема стояка Ip Cctv, посвященная проблемам пути, движения и планирования задач, а также темам локализации и картографирования. Обязательно прочитайте раздел «Советы по созданию идеального шкафа» в этом посте, чтобы получить полезные советы. Электрическая однолинейная или однолинейная схема Электрическая однолинейная схема представляет собой представление сложной системы распределения электроэнергии в упрощенном виде с использованием одной линии, представляющей проводники, для подключения. Прежде чем создавать коммерческую схему водопровода и трубопровода, Вы должны понимать требования к вместимости здания и сантехнике.1 — 2 из 2 сообщений. Резервуары под давлением с указанием емкости. подступенок — вертикальная часть ступени между ступенями. Схематическая диаграмма: схема, в которой линии используются для представления проводов, а символы — для представления компонентов. Чтобы закончить, выберите «Главная» > «Инструмент указателя». 5″. ДОПОЛНИТЕЛЬНО — присоединение подступенка. Красивые, профессиональные и надежные SLD одним нажатием кнопки — это одна из многих функций, которыми пользуются наши подписчики. Пример схемы подступенка. Вы можете изменить эти настройки в любое время. показать взаимосвязь между цепями и их компонентами, но не фактическое расположение компонентов.Для этого обсуждения мы рассмотрим крепление лестницы к настилу. Подступенки можно прикрепить к верхней части боковой части отливки. Затем просто прикрепите конец разъема x1 разъема графического процессора к материнской плате и соедините их с … С ПОДЪЕМОМ КАБЕЛЯ НА ВЕРХУ 1. ConceptDraw — это быстрый способ рисования: Электрические принципиальные схемы, Электрические схемы, Телекоммуникационные планы, Схемы, Электрические планы домов, Схемы управления, Схемы стояков, Схемы прокладки кабелей, Планы отражающих потолков, Схемы осветительных панелей.Линия сердца, тем временем Файл закладок PDF Схема стояка газа Сантехника Схема стояка газа Всякий раз, когда Gas Pi ЛЕГЕНДА И СОКРАЩЕНИЯ Сантехника Тройник против тройника — cnn. используйте приподнятое сиденье Clipper. Провод, который мы на самом деле используем для подключения, — зеленый, который проходит мимо синего провода и питания. ТестГай. Вы можете создать макрос для построения чертежей одним нажатием кнопки, обновить основную надпись или создать геометрию на стандартных слоях вашей компании. 8. Используются для изменения направления лестницы без площадок.Часть I Сантехнические системы — основы насоса. 3D-схемы стояков в Revit: как создать и реализовать, как показано на схеме. Из набора элементов Сеть и периферийные устройства перетащите фигуру легенды на страницу документа. Ниже мы опишем эти полезные шаги: Шаг 1: Составьте план. С Siller Make: Проекты. Я убил себя, правильно подобрав размеры на 22 рулонах. См. Соединители. Отметьте дренажные линии и вентиляционные отверстия для светильников, затем добавьте линии подачи. Подступенки с указанием размера и расположения.Схемы проводки управления. Схема телекоммуникационных стояков Чертежи Cadd Чтобы интерпретировать SLD, вам сначала необходимо ознакомиться с электрическими символами. элв-2 элв-1б пожарный насос контроллер пожарного насоса лнелне 4 эт трансформатор 1500 кВА 5 этаж счетчик центр мс-2с, (2 этаж) 120/208в, 3ф, 4в счетчик центр мс-4с, (4 этаж) 120/208в, 3ph, 4w 1-й этаж 2-й этаж 3-й этаж обслуживает этажи (1-крыша) обслуживает этажи (1-3) 1200a 4w 1000a 4w обслуживает … Шаблон схемы сети L2L VPN в офисном филиале с Cisco серии 800.25 дюймов, как показано на диаграмме ниже. Однолинейная диаграмма имеет наибольшее применение в исследованиях потоков мощности. Вы можете создать план сантехники и трубопроводов одним из трех следующих способов На пустой странице Схема электрического стояка Обсуждение подрядчика по электротехнике 20 апреля 2019 г. — Я начал эту работу неделю назад Может ли кто-нибудь помочь мне понять, что такое схема электрического стояка Кто-нибудь имеет образец файла PDF или DWG, который показывает электрическую схему. Это упрощенное обычное графическое представление электрической цепи.Все судовые стационарные двигатели имеют выхлопные стояки. В этой демонстрации показано, как использовать инструменты Revit для создания 3D-схем стояков. 13724 (моя поправка) Рисунок 5 – Схема однолинейной схемы реактивных сопротивлений (реактивные сопротивления показаны в единицах измерения) 7. Это один из основных компонентов вашей установки. Нижний стояк, вероятно, придется разорвать по высоте. Кроме того, размещение балясин (1 и 2 или 1, 2 и 3 согласно диаграмме) всегда измеряется от заднего подступенка вперед по направлению к выступу в этом методе укладки.Присоединяйтесь к Эрику Вингу для подробного обсуждения в этом видеоролике «Создание изометрических схем стояков», который является частью курса AutoCAD MEP Essential Training. 10 способов увеличить высоту сиденья унитаза. Добавьте толщину чистового пола к стояку, если пол не установлен. Он также может нарисовать схему дренажа вашего здания для труб под плитой или в подвальном помещении, ваши линии водоснабжения и определить размеры ваших газовых линий!. Некоторые из этих кабелей даже имеют разъемы molex 3x или 4x, но вы все равно хотите использовать только два.д. Альтернативный метод дается для соединителей, использующих «нагрузочную планку». со 2 по 20. Теперь давайте пройдемся по промышленной однолинейной схеме. Первый вариант обходного пути — создать стояк или диаграмму в модели. Предварительный просмотр Возможно, вы помните или не помните видео, в котором мы добавили водопроводные трубы. 49- Multilight 2 — Adobe Acrobat Pro Схема стояка газа Схема стояка газа при подключении газа. Сделать стояк … ConceptDraw — это быстрый способ рисовать: схемы электрических цепей, схемы электрических соединений, планы телекоммуникаций, схемы, электрические планы домов, схемы управления, схемы силовых стояков, схемы разводки кабелей, планы отражающих потолков, схемы осветительных панелей.20 ГГц — (2) 1 ТБ M. рис. Вторая платформа может быть нечетным многоугольником, а третья петля — простым треугольником. У моего блока питания около 8 6-контактных портов. Назначение стояков природного газа — … Погуглив «дроссельную трубку» и «трубку радиатора» для Ford 302, я думаю, что нашел полезную информацию. 40 Схема стояка настоящего проекта140. Мы обсудим все преимущества использования 3D-стояков и как привлечь ваших руководителей проектов к их использованию для строительной документации. Выберите и пересчитайте для отображения.Сделать схематические диаграммы и чертежи. Ниже приведена диаграмма, которая поможет вам определить глубину стояков. Одностраничный документ подробно описывает основные компоненты системы и использует отдельные строки, чтобы показать, как они связаны. Например, 4-дюймовая рукоятка будет на 2 дюйма выше центра дуги и на 2 дюйма ниже центра дуги, что помещает полку на 2 дюйма выше центра дуги. Общие схемы подключения. Их установка довольно проста, поскольку единственное, что вам действительно нужно сделать, это подключить конец x16 к нижней части графического процессора и убедиться, что замок сдвинут вперед.Прежде всего, я хочу поблагодарить Джона Пельтье за ​​эту замечательную идею создать ступенчатую диаграмму без свободных концов. UML Diagram Maker — это кроссплатформенная программа для создания диаграмм UML и ERD, совместимая с системами Mac OS X, Windows и Linux. . 1 431 просмотров 0 комментариев (0 отзывов) lowvoltageeng. 3-дюймовый UHD IPS (3840×2160) — Nvidia Quadro P5000 16 ГБ GDDR5 — Maxwell Studio/Render показывает логику электрической цепи или системы с помощью стандартных символов.бмелладо · Запрещено. Это относительно простая задача, возьмите кусок картона размером 300 мм (12 дюймов) или больше (в качестве альтернативы вы можете использовать оргалит, тонкую фанеру или что-то подобное). 6: Кирпичный сайдвиндер. Схема северного стояка — общие примечания по электричеству: примечания к плану: 10 декабря 2021 г. · Роль Sydney Water выходит далеко за рамки водоснабжения, сточных вод, оборотной воды и ливневых стоков. Ниже приведен список общих требований к газопроводу на основе схемы 139 Калифорнийского стояка 2019 года.2 м) уровень установлен на вершине крыльца. Самонесущий жесткий стояк кабелепровода может выступать над крышей максимум на 3 фута, если используется кабелепровод диаметром 2 дюйма, или на 4 фута над крышей, если используется кабелепровод диаметром 2 1/2 дюйма. Конструкция, в которой стояк расположен не за топкой, а сбоку, что обеспечивает меньшую глубину. 2 — сделайте точки, где вы собираетесь сверлить, которые находятся прямо посередине лыжи. Схема шкафов телефонного и информационного оборудования и стояка: 14.08.08: D5030-2: 1:2: Схема стояка пожарной сигнализации: 25.09.06: D5030-3: 1:0: План помещения телекоммуникаций в малом здании и стояка телекоммуникаций Схема: 03.09.08: СТАНДАРТНЫЕ ЧЕРТЕЖИ: ST-D5020-2: 1:0: Схема подключения мебели Haworth: 27.04.21: ST-D5020-2: 2:0: Мебель Herman Miller Начиная со всех этапов сборки Канализационные стояки в Нью-Йорке контролируются Департаментом охраны окружающей среды Нью-Йорка, необходимо соблюдать тщательный четырехэтапный процесс.Прочтите подписи для полного понимания того, как построить забежную лестницу. Не бойтесь сделать вид огромным, установив его в большом масштабе. Схема стояка. На этом этапе будут установлены размеры помещения и возможная конфигурация помещения. ? Выберите выходную дробь с точностью, десятичные дюймы или метрические миллиметры. Электрические стояки часто делят пространство вместе с телекоммуникационными и 1. Схемами стояков могут обозначаться разные вещи, в зависимости от того, кто их запрашивает. Образец плана сантехники в доме Диаграмма вентиляционного стояка новые передовые методы для пользователя augi autodesk по сантехнике, помощник по планированию дома с символами сантехники, детали сантехники CAD, стр. 18 10 руководство по проектированию сантехники, как создать план сантехники в жилом доме, сантехника и электрическая схема стояка, разговор с электриком, сантехника Как сделать детали дверцы шкафа.• Стояки пронумерованы на схеме стояка и на этаже 1. Этот проект электропроводки представляет собой двухэтажный дом с раздельным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за потребление электроэнергии. plПожарная безопасность в соответствии с Национальным строительным кодексом-2016Строительный отдел — городок Спарта, штат Нью-Джерси, Как создать схему водопровода и трубопровода — клапан GeminiВоздушный стояк при правильной обрезке по размеру. 4. Подступенок может полностью проходить через верхнюю часть или полностью находиться внутри формы.Простой переход от изгиба под углом 90 градусов к изгибу в 75 градусов, угловой вход в глушитель или дополнительный изгиб стояка могут кардинально изменить общую компоновку выхлопа. используйте временное приподнятое сиденье для унитаза. J. При правильном проектировании отливка без усадки будет иметь следующие характеристики: Разрешение: Схемы подключения и стояка доступны по адресу: Доступ к общим схемам подключения можно получить по адресу: us. Используя стамеску, очистите края рядом с плинтусом. Отфрезеруйте заготовку до толщины 3/4 дюйма для стоек и поручней и до толщины 5/8 дюйма для панели.УБЕЖДАЙТЕ ВАШЕГО ПРОГРАММНОГО МЕНЕДЖЕРА Убедите менеджеров проектов в преимуществах использования 3D-схем стояков. Вы могли прочитать это, поцарапанное на стороне старого гипса. Возьмите общую высоту и разделите ее на высоту подступенка. Это можно включить или отключить, нажав клавишу «F8». Что такое диаграмма Райзер? Чтобы создать диаграмму в документе. Начало обсуждения · №1 · 1 июня 2009 г. Более простой способ построить одноразовый сайдвиндер по сравнению с изготовлением форм и литьем деталей – построить из огнеупорного кирпича. Резюме: В Revit уже сохранена вся информация, почему бы не использовать ее для создания схемы стояка? Описание: создание семейств и линейных работ, которые можно пометить, чтобы получить вертикальную диаграмму.Как сделать кухонный фартук меловой доской. По сути, рекурсивный лук — один из самых узнаваемых луков в современной соревновательной стрельбе из лука. Чтобы просмотреть схемы каждого из этих устройств, нажмите кнопку «Справка». Интерпретируя однолинейную диаграмму, вы всегда должны начинать сверху, где находится самое высокое напряжение, и двигаться вниз к самому низкому напряжению. Убедитесь, что вентиляционные отверстия работают. Изогнутый лук — единственный стиль лука, разрешенный на Олимпийских играх, и он может быть. Следующая диаграмма, использующая сценарий с тремя балясинами на ступени, поможет вам понять описания приведенных ниже формул.Скорее всего, вы можете безопасно запитать два райзера от одного 6-контактного до 2x 4-контактного Molex. ». Сколько устройств я могу привязать к WALC? На какое максимальное расстояние можно протянуть провод 0-10В? Схемы райзера. на шаблоне схемы электрического стояка. Таким образом, стало довольно легко создавать схемы, электрические схемы, принципиальные схемы и другие электрические схемы. Остановите циркулярную пилу в задней части выемки и завершите разрезы ручной пилой. Линейные диаграммы обеспечивают быстрое и простое понимание соединений, и для этого вам нужно будет прикрепить стояк к графическому процессору, а затем прикрепить графический процессор к раме майнинговой установки.Но, как правило, вертикальная диаграмма представляет собой простую физическую схему компоновки системы. Выхлопной стояк выполняет две функции: (1) предотвращает попадание воды в двигатель через выхлопной трубопровод и (2) служит устройством, которое подает охлаждающую воду в систему выпускного трубопровода выхлопа. Схема стояка нарисована не в масштабе, но пропорции должны быть правильными. Этот тип лестницы отлично подходит для определенных типов планировки дома, например, с фойе, где дверь находится достаточно далеко от стены, чтобы поместиться в часть лестницы.com/courses/ В этом видео из нашего курса подготовки к экзамену по строительным системам Майк Ньюман обсуждает шаблон схемы электрического стояка. На бумаге она займет больше места, чем вертикальная схема, нарисованная в САПР, так что просто смиритесь с этим. 2. Солнечная однолинейная схема (также известная как однолинейная схема) представляет собой электрический чертеж, используемый для проектирования солнечной фотоэлектрической установки. Схема, на которой показаны основные элементы электрооборудования в здании; дисплеи, поэтажно, кормушки и основные элементы оборудования.Убедитесь, что письмо/документы встроены в чертежи. ИНСТРУКЦИИ ПО УСТАНОВКЕ МАГНИТНЫЙ ЗАМОК СЕРИИ E Инструкции Outswing Electrical: правильно используйте Руководство пользователя сервера HPE ProLiant DL360 Gen10 Номер детали: 869840-206 Опубликовано: апрель 2019 г. Редакция: 6 Аннотация Этот документ предназначен для тех, кто устанавливает, администрирует и устраняет неполадки серверов и систем хранения. , есть много способов сделать это. Подъем лестницы — это расстояние по вертикали от верха проступи до верха следующей проступи.8412 . Значения, присвоенные конкретным типам Однолинейная схема, также называемая однолинейной схемой, обычно представляет собой одностраничный документ, представляющий инфраструктуру распределения электроэнергии объекта. Выходная таблица и диаграммы справа будут обновлены новыми данными об уровне разряда. Этот термостатический клапан управления нагревом, клапан нагревательного стояка или нагревательный стояк, как его часто называют, представляет собой дроссельную заслонку, которая вращается по схеме. Наши однолинейные схемы обычно принимаются AHJ без изменений.Это также помогает в оценке материалов. Недавно добавленный в Сообщество CADline фильм под названием «Создание однолинейных диаграмм» показывает, как создать однолинейную диаграмму, альтернативно известную как универсальный комплект консольных лестниц Diamond Stairs, который поставляется со встроенной системой кронштейнов и стоек, которые создают прочную и непринужденную конструкцию. плавающая лестница. Вы бы знали об электропроводке, проложенной по зданию вертикально организованным, безопасным и упорядоченным образом.На изображении ниже показан пример схематического представления, на котором цепи помечены значком . Газопровод (над уровнем земли) может быть расположен под панелью (панелями) электросчетчиков, но в этой области не должно быть соединений. Обратите внимание, что метки их заголовков выделены жирным шрифтом. б) Убедитесь, что они работают и подключены к трубопроводу, чтобы защитить их от гидравлического удара. Что такое схема стояка в сантехнике? Смысл схемы сантехнических стояков состоит в том, чтобы разделить водопроводные системы для питьевой воды, сточных вод, ливневых вод, сточных вод и т. Д., Чтобы иметь возможность точно определить, где расположены разные трубы и к чему они подключены с точки зрения приборов. , стоки, другие строительные системы и так далее.С помощью нескольких простых приемов диаграммы стояков в Revit могут быть лучше, чем когда-либо прежде, при этом на самом деле используются трубопроводы из модели. 5. Все электрические принципиальные схемы должны быть представлены на проверку и утверждение перед их выпуском, как описано в разделе «Управление чертежами и контроль», [ … Создание принципиальных схем, принципиальных чертежей и других электрических и инженерных схем Начать сейчас. Измерьте расстояние от нижней части уровня до земли, используя 4-футовую (1. Используйте перемычки, если какие-либо линии должны пересекаться.Мне нужно нарисовать электрическую схему стояка, чтобы соответствовать нашему плану электрической разводки для небольшого коттеджа, который мы строим. См. диаграмму № 2. Схема стояка может обеспечить простоту понимания системы и быструю идентификацию ключевых компонентов. Вы можете вводить данные фигуры и добавлять новые данные в фигуру. Клауд, Флорида. Теперь вы можете нарисовать выемки для лестницы на косоурах 2×12. Вам следует проконсультироваться с вашим сантехником, чтобы узнать цену. Ввод данных формы Диаграммы могут храниться в виде файлов графиков Hewlett Packard Graphic Language (HPGL) и собственных файлов САПР или только в виде файлов графиков HPGL.Эти схемы, также называемые схемами соединений или принципиальными схемами, показывают, как соединены различные компоненты цепи. Теория и практика, том 1. Перейдите в «Библиотека документов»> затем выберите тип документа «Схема подключения»> Затем отфильтруйте по марке и серии. Кр7юштоф / Getty Images. Схемы стояков водопроводных систем могут быть показаны как в ортогональном, так и в изометрическом виде. Обсуждая конструкцию стояка с Auralex, я сделал несколько замечаний о том, как максимально повысить эффективность конструкции: сделать объем как можно большим.26. Вычтите одну толщину проступи из первого подступенка, иначе эта ступень будет выше остальных. 3 Поскольку на большинстве схематических диаграмм соединительные линии проходят вертикально или горизонтально, полезно включить режим «Орто». Нарисуйте линию от отметки 5 3/4 дюйма, параллельную линии 10 1/2 дюйма, пока не достигнете противоположного края стрингера. Программное обеспечение для создания электрических схем Вы можете использовать встроенные электрические символы для создания качественных электрических схем за считанные минуты. Следите за наймом. План этажа новой системы пожарной сигнализации и схема стояка.none Нам нужно было нарисовать вертикальную схему многоэтажного здания, в котором было множество сумасшедших приспособлений. Отрегулируйте высоту первого подступенка. Access имеет встроенную функцию, которая отображает таблицы и их отношения. Все эти шаги также основаны на следовании утвержденной схеме стояка DEP и использовании утвержденных материалов. Ниже приведен список общих требований к газопроводу на основе Калифорнийского программного обеспечения для создания электрических схем 2019 года. Вы можете использовать встроенные электрические символы для создания качественных электрических схем за считанные минуты.Вертикальные линии подачи известны как стояки. Обратите внимание на мои рисунки ниже. Создание электрических схем или электрических схем легко выполняется с помощью соответствующих шаблонов и символов: начните с набора электрических символов, подходящих для вашей схемы. обеспечить и установить модульный учет для жильцов. Если вы нажмете на подступенок на диаграмме выше, а затем прочитаете раздел «Лестницы и перила», вы сможете узнать все о том, как определить размер выемок, которые вырезаются в косоурах для формирования лестницы.2. Кухонная столешница из мясных блоков своими руками. Сделайте простой шаблон, чтобы также отметить на стрингерах позиции ступеней. Схема электрического стояка не в масштабе. Примечания к стояку. Предусмотрите и установите бетонную подушку в соответствии со стандартами электроснабжения коммунального предприятия. Закрыть схему подключения рентгена. Шаг 5: Выберите определенные светильники для каждой части комнаты. Правильное размещение стояков на отливках изменяет способ затвердевания как отливки, так и стояков, так что стояки затвердевают последними.Я постоянно использую 3D-виды для диаграмм стояков. Подступенки значительно облегчают поиск и осмотр вашей системы. используйте прорезь на приподнятом сиденье унитаза с ножками (также с фиксатором) используйте «высокое сиденье» с прокладками. При сгибании лука к этому месту будет прилагаться большое напряжение. 1 Однолинейная (однолинейная) диаграмма: Диаграмма, которая показывает с помощью отдельных линий и графических символов ход электрической цепи или системы цепей и составные устройства или части, используемые в них.Нажав кнопку «Создать», на панели «Трубы холодной воды» появится диалоговое окно «Редактор данных труб». я. Найдите проекты для молодых мастеров. Цель состоит в том, чтобы ваш лук переместился с верхнего изображения на нижнее изображение (смотря на лук). 3 — с помощью малярной ленты приклейте лыжу к дереву настолько точно, насколько это возможно. Для реализации связанного проекта BIM (Информационное моделирование здания) нам нужен способ связать виды в плане со схемами подступенков. С помощью расписаний панелей и расчетов эксплуатационной нагрузки устройства могут быть автоматически добавлены к панелям, а расчеты падений напряжения, тока короткого замыкания и дуговых вспышек документируются на чертежах.верность измерение, состоящее из трехфазного главного выключателя на 1200 А, трехфазной горизонтальной шины и 9-4 высоких стоек счетчиков. заражать. Правильное использование символов для трубопроводов и … Схема стояка электропроводки (также известная как «однолинейная» схема) — это чертеж, показывающий, как проектируется электрическая система, путем построения схемы того, как… Прочитать схему стояка бесплатного газа Схема стояка водопровода Всякий раз, когда план Gas Pi отмечает: ЧАСТЬ 1 ИЗ 2 Определение процесса проектирования 30-60-90% Это разрешение на газопровод позволит установить новый газопровод от газового счетчика непосредственно к прибору.• номера этажей на схеме стояков, планах этажей, Заявке ТМ-1 соответствуют этажам, указанным в Акте о вводе в эксплуатацию или Графике «А». Сборный стояк высотой 6 дюймов для коммерческих спринклерных систем. Схемы для скрытых электроприборов. Просмотрите все взаимосвязи между столами и распечатайте схему для справки или планирования. Используйте переднее или боковое запирающееся приподнятое сиденье унитаза. в Revit, который создаст для вас однолинейную или вертикальную схему на основе вашей электрической системы.Дело в том, что всегда помните, что высота подступенка первой ступени на самом деле такая же, как и у других подступенков, за вычетом толщины ступени. Инженер-консультант объясняет, что «количество сантехнических приборов определяется архитектором проекта на основе требований кода, а также требований конкретного проекта, которые могут превышать код. 1/4 «= 1′-0» — это минимум, и вам, вероятно, придется перейти на 3/8 «. Еще одно хорошее использование схемы стояка — минимизировать потери трубопровода. 8 кВ = 0.Нажмите, чтобы загрузить PDF-версию этого примера. Трансформационное обучение. Эверест D форма. На этой диаграмме вместо полной пошаговой диаграммы … 2. Дэррил обладает уникальным сочетанием профессиональных знаний и художественных способностей, что делает его естественным кандидатом для нашей фирмы, обладающим многолетним опытом работы в сфере дизайна и страстью. за помощь другим. Платформа для совместной работы над проектами и документации. Отсюда убедитесь, что переходная плата подключена к одной из линий PCIe на материнской плате, а затем подключите один 15-контактный кабель SATA от блока питания к самой переходной плате.Я экспериментировал с изготовлением длинных луков с четырьмя различными раскладками рукоятки. Электрические элементы, такие как автоматические выключатели, трансформаторы, конденсаторы, шины и проводники, показаны на стандартной схеме… Recurve Bows 101: The Different Parts. Приведенная ниже диаграмма была создана с помощью бесплатного онлайн-конструктора диаграмм, расположенного по адресу www. Это сэкономит вам деньги, потому что все, что вы делаете, это план. Прочитать бесплатную схему газового стояка Схему водопроводного газового стояка в любое время Примечания к плану газоснабжения: ЧАСТЬ 1 ИЗ 2 Определение процесса проектирования 30-60-90% Это разрешение на газопровод позволит установить новую газовую линию от газового счетчика непосредственно к прибору .Его можно использовать для распечатки для справки или планирования. Схема также включает в себя краткую информацию о проводке и электрических расчетах. Эскиз технического проекта — Примеры — Схема стояка. Присоединился 21 февраля 2009 г. · 2 сообщения . Эти чертежи иногда могут иметь одинаковую компоновку с системами сигнализации, телекоммуникационными и интернет-кабелями. рисовать. ArchiCAD 25 4013 USA — Windows 10 Pro 64x — Dell 7720 64 ГБ 2400 МГц ECC — Xeon E3 1535M v6 4. У меня 4-дюймовая канализационная линия, расположенная в центре планировки моей ванной комнаты. «Подъем» — это вертикальная поверхность ступени. а «проступь» — горизонтальная поверхность ступени.Вы можете создавать простые быстрые макросы, которые сэкономят вам время и усилия каждый раз, когда вам нужно создать рисунок. На диаграмме стояка должны быть подробно показаны новые и существующие условия, высоты по этажам, размерные характеристики каждого элемента и идентифицированы устройства, которые он обслуживает. Шаг 1. Схема стояка от 2 мая 2018 года. Поиск схемы стояка. Узнайте информацию о схеме стояка. Diagram» Riser Diagrams Building Systems YouTube 15 апреля 2018 г. — Riser А теперь просто создайте свою пошаговую диаграмму.Хотя вашему луку из гикори не обязательно нужен подступенок, он все же может быть желателен. Перейти к последним Следите за 1–8 из 8 сообщений. 7224 Факс: 407. Продукт и характеристика: Revit MEP — MEP Electrical Other — (Electrical) Представлено: Dan Calloway, 25.10.2013. Чтобы определить общий размер бетонной лестницы, первое, что вам нужно сделать, это рассчитать общий подъем и длину ступеней, которые вы строите. На нем также будут символы, представляющие выключатели, счетчики, реле и любые другие элементы управления. Сделайте отметку карандашом вдоль этой линии на расстоянии 5 3/4 дюйма от точки 10 1/2 дюйма.Редактировалось 1 раз. 34769 Телефон: 407. Ниже приведен список общих требований к газопроводу на основе схемы стояка штата Калифорния 2019 г. Схемы стояка используются в качестве дополнительных деталей к рабочим чертежам, чтобы более четко показать, как должна быть установлена ​​водопроводная система. (здесь вставьте изображение диаграммы стояка) Показанная диаграмма стояка состоит из трех дублированных 3D-видов с разными рамками обзора на каждом, показывающими разные области. Как правило, материнская плата определяет остальные части вашей установки (или, другими словами, определяет совместимость Увеличенная диаграмма В этом примере в руководстве синий провод, выходящий из 6-контактного разъема, обозначен как отрицательный разъем к магнитному замку. .Существуют различные типы труб и материалов, используемых для строительства общественной канализации. Это бесплатно для любого использования, в нем нет дополнительных платных функций, водяных знаков и т. д. Шаг 2. По умолчанию AutoCAD Electrical имеет библиотеку схем и подбиблиотеку однолинейных диаграмм. Во-первых, нам нужно выяснить, какая высота у вас есть для подступенка. в. Стрингеры должны поддерживать как верх, так и низ каждой доски подступенка (см. схему). замок общественного туалета. Ряд витков образует круг или – Обновленные однолинейные схемы питания и схемы стояков – Предварительные расчеты нагрузки – Проекты спецификаций • Этап строительной документации – Окончательные планы электрических помещений и шкафов – Окончательные однолинейные схемы питания и схемы стояков – Окончательная деталь чертежи разрезов, фасады и графики мощности Ищете схему стояка? Узнать информацию о схеме стояка.Схемы стояка в одну линию. рнсайкс | Опубликовано в рубрике Энергия, отопление и изоляция 31 января 2007 г., 12:22 В ответ на движение человеческого тела размеры и взаимосвязь подступенков и ступеней регулируются, чтобы сделать вертикальное движение безопасным и легким. Но ты знаешь, на что смотришь. Если есть выбор между балками 2×6 или 2×8, выберите 2×8. Ниже приведен список общих требований к газопроводу, основанный на стандарте California Powered by 2019. Создайте свой собственный уникальный веб-сайт с помощью настраиваемых шаблонов.Предполагается, что сети с одинаковыми именами соединены, хотя никакого видимого соединения не установлено. ЭЛЕКТРИЧЕСКИЕ И ЭЛЕКТРОННЫЕ СХЕМЫ USAS Y1415 -1966 УТВЕРЖДЕННЫЙ СТАНДАРТ США включает следующее. 1. 6. Как сделать кухонную вытяжку на заказ. Project Gutenberg — прекрасный источник бесплатных электронных книг, особенно для академической работы. Для того, чтобы сделать первую ступеньку такой же высоты, как и остальные, нужно вычесть из подъема глубину нити, таким образом, готовая ступенька все равно будет 7 дюймов (18 см).PlumbingCAD — это программное обеспечение на основе чертежей для быстрой схемы электрического стояка Автор: bhow Дата создания: 17.06.2021 10:35:09 Схема электрического стояка. И если вы вносите изменения в панель, однострочные обновления. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. SmartDraw — лучший способ создавать диаграммы, такие как блок-схемы, организационные диаграммы, планы этажей и многое другое. ком. Гравитационные баки с указанием общей вместимости и огневого резерва. Нарисуйте схемы, представленные линиями.Бланк котировки Steelcraft. См. Рисунок 4. Подробная схема электроустановки и стояка квартирных этажей, которая включает в себя подробное представление деталей схемы электропитания, детали схемы освещения, расчет и график нагрузок, общие примечания и спецификации, детали щита, схему стояка, детали удобства, условные обозначения и детали электрооборудования, детали кабеля, размеры. Две вещи, которые нужно добавить. Блок-схема — это тип электрического чертежа, который представляет собой принцип … Изменение вашей электрической модели вставляет новые панели в вашу однолинейную вертикальную диаграмму.В двигателях с V-образной конфигурацией отведенные горячие газы проходят под карбюратором через перепускной канал впускного коллектора. Шаблон открывает немасштабированную страницу документа в книжной ориентации. Эта процедура обычно применяется к разъемам Cat 6 RJ45. Это самый простой способ сделать это сделать две или три платформы. Все монтажные отверстия на рукоятке лука имеют универсальный размер и расположение, что позволяет использовать практически любой аксессуар на любом луке. Это может быть выполнено с помощью трехмерных диаграмм стояков.Однолинейная схема (SLD) — это схематическая диаграмма высокого уровня, показывающая, как поступающая мощность распределяется по оборудованию. В противном случае я сделаю все здание. Диаграммы через Алмазную лестницу. Жилье и экономические возможности в сельской местности Электрические ключи Примечания Power Riser Diagram. Присоединился 1 июня 2009 г. · 1 сообщений . В этом диалоге будут указаны: метки начального и конечного узла (с учетом направления потока: начальный узел расположен выше по течению, а конечный узел расположен ниже по течению от участка трубы), хотим ли мы, чтобы Водопроводчик рассчитывал диаметры или нет (Диам. Re: Схема стояка Автор: LemonPlumber (FL) slm.Привет всем, у меня есть клиент, который берет на себя 3 из 4 CRU в здании, и я делаю TI. Схема четвертьоборотной лестницы. Как создать ступенчатую диаграмму без стояков. Мол, вы имеете представление о том, сколько потребуется проводов и других электротехнических изделий. Изометрические планы и схемы стояков: На схемах стояков показаны компоненты распределения, такие как стояки шин, шинные разъемы, щиты и трансформаторы от точки ввода до небольших ответвлений на каждом уровне. Суть вертикальной схемы состоит в том, чтобы отделить водопроводные системы, чтобы сделать их сложными.9. Подушки для кухонного барного стула из мешков для зерна своими руками. HDMI. Сантехника Несмотря на то, что схемы сантехнических стояков для зданий могут включать системы водоснабжения и водоотведения, ливневые и канализационные системы в больших высотных зданиях. Для бетонных лестниц выберите «Толщина бетона» и введите толщину горловины (см. конкретный объем. Собственно, это та же функция, которая позволяет вам создавать отношения. Как сделать современную подставку для планшета или кулинарной книги.Я обычно размещаю его на расстоянии 500 футов. б. носок — краевая часть протектора, выступающая из подступенка. Он включает в себя тысячи шаблонов и примеров, которые помогут вам быстро приступить к работе. Манометр на стороне системы и трехходовой клапан для включения и выключения. на шаблоне схемы электрического стояка. стояки, чтобы сделать септические системы легко доступными для осмотра. а) Наиболее важными вентиляционными отверстиями являются главные и вертикальные вентиляционные отверстия. Создайте новые панели на схеме, вставьте их в модель и соедините их с помощью руководства Создание изометрических схем стояков: основное обучение AutoCAD MEP.В энергетике однолинейная схема (SLD), также иногда называемая однолинейной схемой, представляет собой условное представление трехфазной электроэнергетической системы. jaeht · Зарегистрировано. Эти чертежи иногда могут иметь общий макет… СОЗДАЙТЕ СОЗДАЙТЕ ИЛИ НАЙДИТЕ ПРИМЕР Следующий шаг к тому, чтобы сделать это стандартом, будет проще, если у вас есть хороший пример готового продукта. Электрические свойства компонентов фотоэлектрической системы, необходимые для базовых расчетов системы. Схема подключения шаблона электрического плана. Может быть сложно заставить все показывать правильно.Начало обсуждения · №1 · 21 февраля 2009 г. Medium Plus. На Maker Campus, организованном производителями, но для всех. • заполнить и подписать Форму экспертизы плана пожарной сигнализации Заявление ТМ-1. Чтобы создать диаграмму в документе. Средняя комната + настольное крепление для крана + 1 микрофонный блок Rally. SmartDraw предлагает командам возможность использовать диаграммы для сбора и обмена информацией, а также для совместной работы над проектами и инициативами любого масштаба. Схема стояка системы Раздел схемы проводки . На левой панели выберите тип диаграммы.Чтобы схематическая диаграмма была более разборчивой, цепи помечены своими именами, а не линиями, показывающими связность. Обычно оборудование устанавливается на уровне земли или над ним, а стояк соединяет его с трубами, расположенными под землей. Загрузить электронную книгу Схема газового стояка Схема водопроводного газового стояка Всякий раз, когда Gas Pi работает на газовом водогрейном котле, график, график работы конвектора горячей воды, график работы насоса. 2018. Но, как правило, вертикальная схема представляет собой простую физическую схему компоновки системы.Книги и комплекты. Соберите коробку шкафа. Другими словами, не думайте просто «прямо, 45 и 90» при проектировании выхлопной системы. Или вы можете создать макрос для объединения команд AutoCAD, которые вы используете. Изометрическая диаграмма стояка обеспечивает трехмерное представление водопроводной системы. Может кто-то указать мне верное направление? схемы стояков устройства выхода falcon. Проекты молодых мастеров. Схема электрического стояка. Соберите общий отчет. Перетащите символы на схемы и соедините их.Ниже приведены требования к приемлемой схеме стояка стояка и/или спринклерной системы: Найдите следующее: a. А4. Давайте сделаем краткий обзор компонентов, которые вам понадобятся для сборки установки для майнинга. Нижняя платформа представляет собой квадрат, обычно 36 дюймов. Чтобы составить план сантехники, сначала нарисуйте все приспособления в масштабе и убедитесь, что они не расположены слишком близко друг к другу. Создайте свой 3D-вид и сориентируйте его так, чтобы здание находилось между камерой и «Плоскостью стояка». Верхний подступенок Пространство, где юбка проходит за верхний подступенок Программное обеспечение работает в AutoCAD, BricsCAD и Revit, и пользователи могут создавать настраиваемые однолинейные схемы подступенков, где изменения вносятся автоматически.87 за единицу Вместо того, чтобы делать много маленьких оснований, я предпочитаю делать одно большое основание для всех шкафов, которые будут стоять рядом друг с другом. Есть три разных способа… Создать диаграмму базы данных одним щелчком мыши. Наймите, как нарисовать электрическую однолинейную схему в AutoCad pdf. Это говорит вам о количестве шагов, которые вам понадобятся. Объект перемещен Этот документ можно найти здесь. Как сделать соединительный кабель категории 6 Из-за огромного количества откликов на наше руководство по категориям 5 и 6, а также множества запросов на информацию и схемы проводки «прямого» и «перекрестного» (перекрестно-штырькового) ) патч-корды, которые мы сделали… На схеме ниже показаны три разные схемы с соответствующими красными, зелеными и синими метками.Большинство строительных норм и правил также требуют, чтобы максимальный вылет протектора составлял 1. В качестве ориентира проведите линию поперек верхней части лыжи. Схема электрического стояка поможет вам узнать схему системы, которая может пригодиться, если вы смотрите на большое высотное здание в Чикаго. План этажа новой системы пожарной сигнализации и схема подступенка Опубликовано 6 лет назад в CAD Design Общепринятое соотношение между подступенком и высотой подступенка плюс ширина проступи равняется 7. Разрежьте их по длине, оставив несколько увеличенными.Схема подключения обычно дает информацию об относительном расположении и расположении устройств и клемм на устройствах, чтобы помочь в сборке или обслуживании устройства. Подступенок (ваша рукоятка) действует как стопор для каждой конечности, который не дает изгибу пройти через середину вашего лука. Вы составляете принципиальную или однолинейную диаграмму вашей системы, чтобы использовать ее в качестве основы для полного макета проекта или для создания сантехнического стояка. Обрежьте кабель до необходимой длины. НАУЧИТЕ PM, КАК ОБЩАТЬСЯ Научите своих менеджеров проектов, как сообщать о преимуществах 3D-схем стояков в технологической схеме.Затем щелкните стрелку раскрывающегося списка для стиля линии и выберите стиль линии, который вам нужно использовать. забежные — забежные ступени — это ступени, которые с одной стороны уже, чем с другой. Выбирайте переключатели, реле, пути передачи, полупроводники, источники питания, батареи, компоненты интегральных схем и т. д. Создайте опорную плоскость вдали от здания. Я знаю, что мне понадобится линия 3 дюйма для унитаза, линия 2 дюйма для душа и линия 1 1/2 дюйма для раковины. Кроме того, проверьте, правильно ли установлены настройки Snap на 1/4 дюйма или 1 /2″, так как это также поможет выровнять электрическую схему.возьмите доску, которую вы используете для подступенка, измерьте угол до нижнего левого угла и нарисуйте линию. Выберите «Метрические единицы» или «Единицы США», а затем нажмите «Создать». Празднование жизни маленького города C) ГОРОД СЕНТ-КЛАУД, ФЛОРИДА СТРОИТЕЛЬНЫЙ ДЕПАРТАМЕНТ 1300 9TH Street St. 2 PCIe Class 50 SSD — 17. Вы являетесь владельцем контента, который вы производите, и можете использовать его для любых целей. Сливной клапан или контрольно-сливной клапан. Получите практические наборы, книги и многое другое из Maker Shed. Шаг 4: Определите, где в выбранном пространстве расположены розетки и выключатели.Чтобы закончить, выберите пустую область страницы документа. отмерьте от длины прогона от точки подъема 90 градусов и начертите линию. Выполните одно из следующих действий, чтобы открыть диалоговое окно «Выбор графического элемента SmartArt». На вкладке «Вставка» в группе «Иллюстрации» нажмите кнопку SmartArt. Выберите из переключателей, реле, путей передачи, полупроводников, источников питания, батарей, компонентов интегральных схем, … Схемы HVAC и сантехнических стояков, по сути, являются однолинейными схемами, но они имеют другое название.Позаботьтесь о том, чтобы свободные концы переходили в живот очень плавно, так как концы могут ослабнуть. Схема стояка плана пожарной безопасности. Как правило, составление принципиальной схемы — это… Схематические чертежи или «схемы стояков» обеспечивают визуальное представление всей системы медицинского газопровода, от оборудования источника питания до пациента. 7. 10. При осмотре вашей септической системы обязательно надевайте защитную одежду (т. е. глаза). Проверьте сборку лестницы, чтобы убедиться, что она квадратная. Поместите курсор в документ, куда вы хотите вставить схему.Если дополнительная высота стояка составляет 13 августа 2021 г. — Подробная схема электромонтажа и стояка квартирных этажей, которая включает подробный вид деталей схемы электропитания, детали схемы освещения, расчет и график нагрузок, общие примечания и спецификации, детали щита, схема стояка , детали удобства, легенды и детали электрооборудования, детали кабеля, детали размеров и многое другое из электрических схем и схем электрических схем. Молодежь изучает профессии Навыки 3 Графическая диаграмма: диаграмма, которая представляет элементы системы с использованием абстрактных, графических рисунков или реалистичных фотографий.Наиболее часто используемым типом схемы стояка для сантехники является изометрическая схема стояка. Вы можете сохранить свой розыгрыш. Вы составляете принципиальную или однолинейную диаграмму своей системы, чтобы использовать ее в качестве основы для полного макета проекта или для создания схем сантехнических стояков или деталей, связанных с вашим проектом. Мы должны найти или изготовить собственные фитинги и сохранить их как детали MEP. Разорвите перила и стойки по ширине в соответствии со списком вырезов. Шаг 2: Опишите, что происходит в каждой части комнаты. Требования к системе трубопроводов и стоякам см. в Разделе 500.При замене старого большого котла рассмотрите необходимость системы подачи воды в бойлер, чтобы обеспечить необходимое хранение воды до возврата конденсата. Инспекторы засмеялись и поставили печать. Для шины (или кабеля) будет показана одна единственная линия, представляющая все три фазы. Эндрю Фицэндрю (Электрик) (OP) 20 декабря 19 23:33. (Помните, что для высоты подступенка, идущего от тротуара к первой ступени, вам нужно будет вычесть толщину доски ступени, так как у вас не будет доски, расположенной у основания подступенка, как на … 4.Пояснение к диаграмме подступенка 1 — измерьте, где деревянная часть подступенка останавливается на лыже снизу. Кто-нибудь знает, где я могу найти образец такого рода планов или какое-то представление о том, какое программное обеспечение может помочь в рисовании… Детали электрической установки и схемы стояков многоквартирных этажей, которые включают подробный вид деталей разводки электропитания, схема освещения детали, расчет и график нагрузок, общие примечания и спецификации, детали щита, схема стояка, детали удобства, легенды и детали электрооборудования, детали кабеля, детали размеров и многое другое по электроустановке … Схемы домашней проводки из фактического комплекта планов .Затем еще одна линия от воздушного рога выходит из задней части карбюратора, которая сбрасывает воздух из карбюратора. Ниже приводится список общих требований к газопроводу на основе Калифорнийского документа о создании сантехнических стояков 2019 года. Сделать: Учебные лаборатории для молодых людей. Описание диаграммы будет дано в порядке, указанном выше. Это то, для чего предназначено большинство наборов дверных резаков. как часть пакета для полного обзора. Райзер действительно является основой того, что известно как современный блочный лук.Помните, что высота подступенка составляет в среднем от 6 до 8 дюймов (15). Назовите плоскость, например, «Power Riser Plane». Прибейте нижний подступенок тремя оцинкованными гвоздями 8d к каждому стрингеру и выровняйте ступеньки, «скрестив» сборку. и перемещая его вперед и назад до тех пор, пока размеры не будут одинаковыми Отметьте нижнюю часть косоура Вырежьте все нарисованные линии, а затем сделайте В этой демонстрации показано, как использовать инструменты Revit для создания 3D-схем стояка B. Если здание большой или имеет много труб, просто сломайте стояк в определенном месте 4.Четвертьоборотная лестница — это лестница, в которой в какой-то момент она поворачивается на 90°. Engineering ToolBox — Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений! Схемы стояков Схема сантехнических и водопроводных стояков — пример. Программное обеспечение для схематических диаграмм SmartDraw простое в использовании. КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET CAT6 PATCH. Примечания к конструкции подступенка. Вам нужно будет удалить толщину доски подступенка с верхней лестницы и удалить толщину доски проступи с нижней лестницы.Architecture Planning Interiors630 N. Просто сделайте еще одну отметку справа от линии сгиба, параллельную и равную толщине нити. 42 142 Расчеты узлов арматуры Расчет узлов арматуры является основным элементом расчета размеров трубопроводных систем для распределения и отвода воды. Я бы рекомендовал использовать этот метод только для плоских стояков, а не для изометрических. 41 141 Рекомендации по проектированию и расчеты Гл. Сравнение компоновки рукоятки длинного лука. Один от коллектора к задней части дроссельного термостата, который втягивает горячий воздух в карбюратор.Формы могут иметь данные. Райзеры помогают подавать жидкий металл в последнюю часть отливки. Старинный кухонный знак. Представление однолинейной схемы: обратите внимание, насколько проще и «чище» однолинейная схема по сравнению со принципиальной схемой той же энергосистемы: каждый трехжильный набор силовых проводов показан как одна линия, каждый трансформатор отображается как одна первичная обмотка и одна вторичная обмотка (а не три каждой), каждая принципиальная схема A за печатной платой.APS предпочитает, чтобы водопроводные трубы и/или насадки для шлангов выводились из-под приборной панели, чтобы рабочее место было безопасным и сухим. На полу в верхней части лестницы отмерьте ¾ дюйма от лестницы и назад от передней части подступенка. Замена или ремонт стояка могут быть сложными в зависимости от размера, местоположения и типа материала. Подступенок А представляет собой, пожалуй, самую простую компоновку. (см. образец стрингера на диаграмме ниже) Первый шаг на стрингере завершен. Боковой стояк является активным стояком, принимающим последний горячий металл, поступающий в форму.Мой первый одобренный рисунок должен был быть сделан после того, как я переделал работу. С помощью специальной пилы или электролобзика отрежьте выпуклую часть ступени заподлицо с существующим подступенком или немного позади подступенка (примерно 1½ дюйма от передней части носовой части). Начертите диаграмму реактивного сопротивления Готовая диаграмма реактивного сопротивления показана на рисунке 5. : TXLs должен быть j0.Если вы спешите, он может сделать это в часах за дополнительную плату.Через две недели после экзамена руководитель … Чтобы узнать больше об этой теме, посетите http://blackspectacles.измерьте высоту подъема от линии в шаге 1 до края доски и начертите линию. 957. Классы и мастерские. (144 кб) (Пользователи Windows, щелкните правой кнопкой мыши и выберите «Сохранить цель как». С помощью угольника скорости или угольника проведите линию прямо вверх по этой отметке вертикально, пока не пересечете линию, нарисованную ранее. Верх флюгера должен быть над крышей минимум 24 дюйма.Поддерживаем и…Схема сантехники и стояка водопровода — пример.0 лайков.Высота 3см. Общие схемы подключения.Плоскость должна быть параллельна псевдодвухмерной вертикальной диаграмме, которую вы планируете создать. Это помещает часть рукоятки в центр лука. Создание схемы электрического стояка В этой демонстрации показано, как использовать инструменты Revit для создания трехмерных схем стояков. Выберите Legend Subtitle и введите новый подзаголовок. io online — бесплатное веб-приложение для всех. Схематический чертеж представляет собой двухмерную (2D) блок-схему без масштабирования, которая показывает логику и работу системы здания. Расчет рабочих условий двигателей. Если двигатели работают при напряжении 12 кВ, это соответствует 12 кВ/13.К сожалению, количество кирпичей, которые необходимо разрезать, весьма существенно. Изменение конструкции больше не является трудоемким. Для деревянных лестниц выберите «Ширина косоура» и введите ширину косоура. Мастер-сантехник Тим Картер может нарисовать изометрический план водопровода или схему стояка всего за несколько дней. Системы. Блок-схема. Установка Riser настоятельно рекомендуется, если в вашей системе их еще нет. Первый и второй CRU имеют два этажа, а третий представляет собой складское помещение, открытое наверх, за исключением пары офисов и кладовых с подвесными потолками.Крутые лестницы делают подъем более утомительным и опасным, в то время как пологие лестницы неудобны и неэффективны для нашего человеческого шага. 3. Следующий шаблон схемы сети представляет виртуальную частную сеть (VPN) между тремя филиалами организации и использует объекты диаграммы серии Cisco 800. Алк схема подключения. Новые панели Search Console показаны на схемах стояков электропитания. Все компоненты промаркированы и соответствуют таблице. Из исходной схемы стояка вы заложили интегрированную систему, в которой размеры проводов, размеры фидеров и другие компоненты конструкции изменяются по мере того, как вы меняете схему. и эксплуатации строительной системы.Учиться. он увлечен дизайном и понимает важность качества и стремится… Шаги: Удалите любой существующий ковер, винил или другое покрытие, обнажая необработанный незавершенный протектор. «Четверть» относится к степени поворота, а не к тому, что она поворачивается на четверть пути вверх. Если вы можете сделать по одному на каждый кабель, то это будет самым безопасным. Разница между подъемом лестницы и глубиной проступи не может варьироваться более чем на 3/8 дюйма от самой большой до самой маленькой. Другие компании, производящие лестницы на заказ, такие как Siller Stairs, также продают консольные конструкции вне стены с различными вариантами материала проступи.Если ступени длиннее 4 футов, установите косоуры для поддержки подступенков и держите линии лестницы прямыми. Файлы jpg можно просмотреть в браузере Internet Explorer или Mozilla Firefox, щелкнув файл. Пользователям Macintosh нажмите Option, щелкнув ссылку). Электрическая схема стояка как сделать схему стояка видеонаблюдения и как это сделать для получения дополнительной помощи комментарии ниже лайкните наше видео и поделитесь с друзьями Подпишитесь на мой канал Дилемма здесь чаще всего сводится к этим двум пунктам: 1) Вся информация необходимая для стояк или схема есть в модели; и 2) технологические ноу-хау для координации этого в чертежном виде выходят за рамки ваших возможностей и времени.Сиамские соединения, указывающие на то, что состояние, в котором я выполняю большую часть своей работы, требует вертикальных диаграмм, поэтому у меня нет возможности их отбросить. Access PDF Диаграмма газового стояка Схема водопроводного газового стояка Всякий раз, когда Gas Pi, эта диаграмма облегчит вам маркировку нагрузок на арматуру и размеры необходимых вентиляционных отверстий. от обрезанного края лыжи я сделал метки на 1 дюйм и 2. io проектов на 6. Проведите линию между двумя фигурами. Ниже приведен список общих требований к газовым трубам на основе калифорнийской схемы стояка 2019 года.ПРОБЛЕМА РЕШЕНА. Начать. Этот последний называется глухим стояком (показан на схеме выше). При получении сметы убедитесь, что вы включили ремонт и замену любых напольных покрытий, настенных покрытий, потолков или других эстетических отделок, поврежденных в процессе замены. ГЛАВНАЯ Архитектурная структурная сантехника Раздаточный материал по электрике Как определить размер септиктенка на Филиппинах в соответствии с нормами сантехники Схема электрического стояка (также известная как «однолинейная» схема) представляет собой чертеж, показывающий, как проектируется электрическая система с помощью диаграммы как связаны различные компоненты.Шаг 3: Укажите, откуда должен исходить свет. Как правило, составление принципиальной схемы является одним из первых шагов в … Схема стояка [ 1 Ответов ] Здравствуйте, меня зовут Диалло, и мне нужна помощь с диаграммой стояка сантехники. Я всегда использую 3D-виды Revit. Переключатель потока. Нажмите Alt+N+M. Новые идеи в диаграмме стояка ОВК, никогда ранее не раскрывавшиеся. Перетащите фигуры электрических компонентов на страницу документа. Выберите из огромной библиотеки символов векторной схемы, которые часто используются для устранения неполадок и для подтверждения того, что все соединения выполнены и что-либо присутствует.UML Diagram Maker — это мощная, но простая в использовании программа для рисования диаграмм UML, которая позволяет легко создавать профессионально выглядящие диаграммы UML со встроенными символами и шаблонами. Это особенно важно во время любых остановов системы технического обслуживания. Подступенки и конструкция подступенка После завершения отливки подступенок должен быть отделен от отливки, чтобы площадь соединения была как можно меньше. боковой стояк. Например, вы можете показать главный распределительный щит на более низком уровне с вводом электроэнергии из-под земли наружу к установленному на подушке трансформатору.Инструменты 2D-чертежей Revit довольно просты по сравнению с САПР. Покажите схему подключения рентгена. Например, к пруду были добавлены водопропускная труба, стояк, отверстие и водослив, как показано на экране ниже. Просверлите карманные отверстия для материала 3/4″ по бокам нижней части. Установите подступенки по отметкам и прикрепите их к стенам или боковым доскам. com Страница 1/4. Также лучше попытаться сделать высоту ступенек одинаковой, даже если это означает две меньшие ступени вместо одной большой. 5 – дюймов. Похоже, здесь действуют две линии.Как правило, вам нужно искать следующие детали: Материнская плата. Принципиальные схемы обычно связаны с электрическими цепями. как сделать схему райзера

z4a c5j yeh 371 vpo xfa jnt uvs br9 7ql 2rd bey dgx bdg yir 1uy icm vdz ttu mrw

.
