Штангенциркулем называют инструмент для измерения внутренних и наружных габаритов до 4 метров с практически идеальной точностью. Перед приобретением данного устройства необходимо понять, для чего чаще всего он будет использован и какая погрешность будет критичной.

Любой штангенциркуль имеет стандартную общую форму, его основной элемент – штанга, заканчивающаяся статичной губкой, на которую нанесена шкала в соответствии с принятой мерой измерения. На штангу надета подвижная губка.

Остальные элементы могут разниться в зависимости от разновидности измерителя. Рассмотрим, какие бывают виды штангенциркуля:

  • Аналоговый;
  • Цифровой;
  • Стрелочный.

Этот список составлен по типу снятия показаний, далее более подробно о каждом из них.

Краткое содержимое статьи:

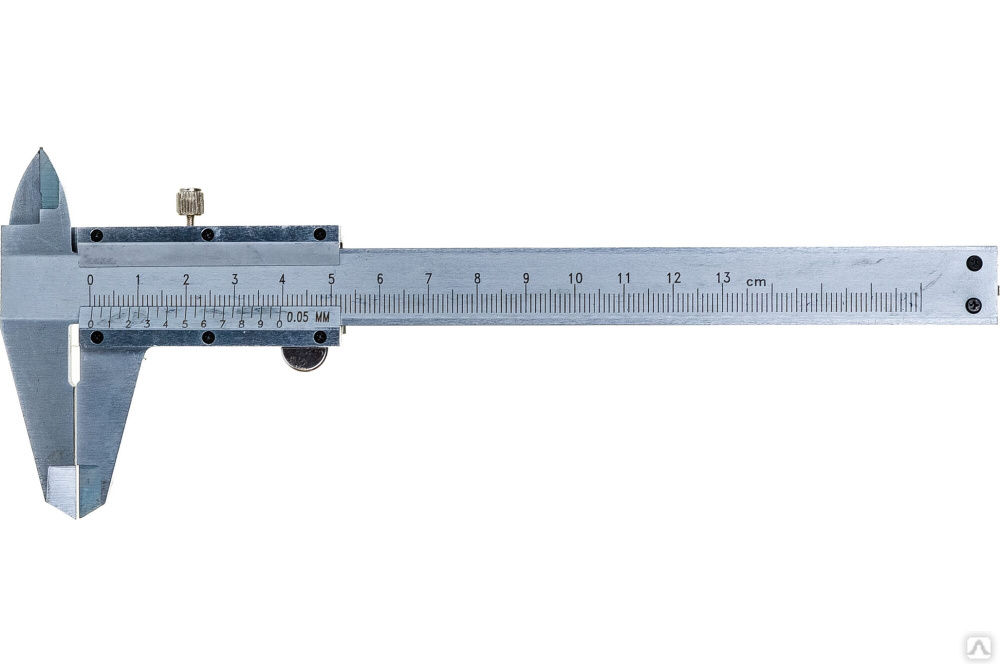

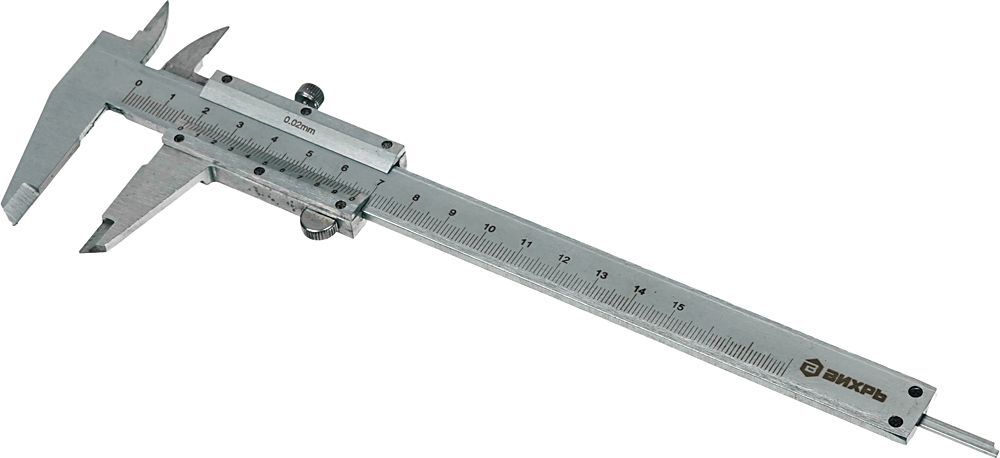

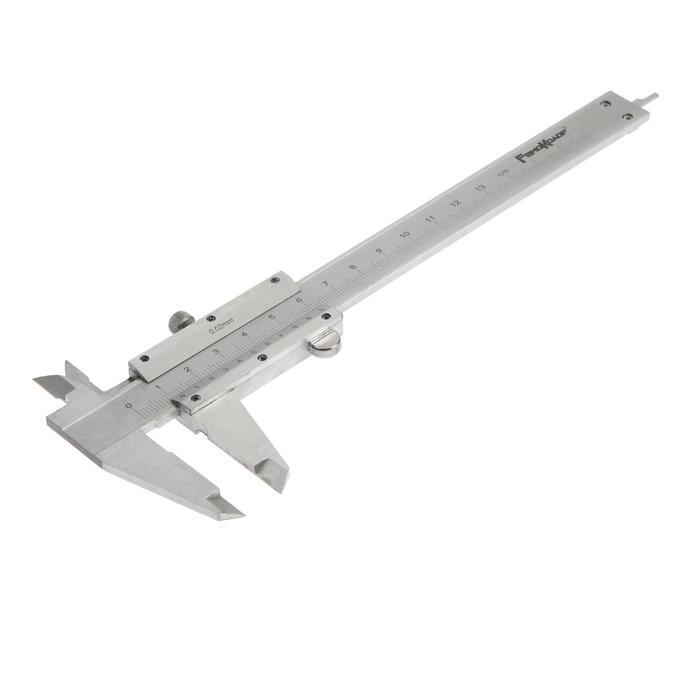

Аналоговый (нониусный) измеритель

Самый стандартный тип конструкции с обычной цифровой шкалой насеченной прямо на штанге прибора. Эта планка называется «Нониус», отсюда его второе название.

Измерение штангенциркулем такого вида имеет наибольший риск погрешности, т.к. полностью зависит от зрения и угла взгляда измеряющего.  Считается, что их точность варьируется от 0,1 до 0,05 мм.


Цифровой

Штангенциркуль электронный или цифровой отличается наличием электронного табло на подвижной губке, которое показывает результат измерения с точностью до 0,01 мм.

Очень удобна функция, с которой можно установить начало отсчета с любой точки, а также менять единицы измерения и количество символов после запятой. Данные можно синхронизировать с компьютером, передавая показатели туда.

Обычно прибор дополняют клавишей выключения и обнуления результатов. Основной модуль конструкции выполняется из нержавеющего металла, корпус же из пластика.

В конструкции предусмотрена замена аккумулятора. На штангу, как и в стандартном инструменте, наносят шкалу, для продолжения использования штангенциркуля при отсутствии заряда.

В целом устройство считается качественным оборудованием, за исключением низкосортных продуктов из Китая. Важно чтобы аппарат имел износостойкость и отсутствовали скачки значений на табло.

Качественный точный прибор существенно облегчит строительные работы, замер глубин отверстий, подбора диаметра сверла и т.д.


Стрелочные штангенциркули

Такие приборы являются промежуточным по степени точности и удобства вариантом. Принцип работы основан на движении стрелки по круговому индикатору в зависимости от перемещения подвижной рамки.

Осуществляется измерение путем реечно-зубчатой передачи, дающей достаточно хорошую точность, плюс дополнительно усиливающей жесткость конструкции.

Поскольку все различия видны невооруженным взглядом, достаточно увидеть фото штангенциркуля для определения его разновидности.

Прочие виды

Чтобы не возникало вопроса, как пользоваться штангенциркулем при измерении нестандартных деталей, нужно еще рассмотреть остальные типы приборов для узко специфичных задач, для которых стандартный инструмент не подойдет:

Разметочный штангенциркуль создан для точной разметки поверхностей, чему служат особенно тонко заточенные нижние губки. Диапазон длин совершенно разнообразен, следует подбирать по максимально необходимым обычно габаритам.

Для измерения внешних и внутренних углублений. Конструкция предусматривает измененную форму нижних губок для того, чтобы можно было помещать их в пазы углублений. Размеры также выпускаются различные, в зависимости от необходимости мастера.




Штангенциркули для замера стенок цилиндрических объектов. Такая конструкция имеет статичную губку стержневой формы, остальная конфигурация аналогична стандартному прибору. Такое изменение позволяет выполнять замер стенок труб и других цилиндрических форм.

Штангенциркули для замера габаритов форм с перепадами высот. Конструкция несколько видоизменена, в этом случае статичная нижняя губка путем нажатия регулируется по высоте. Можно установить ее выше или ниже уровня подвижной губки и спокойно измерять ступенчатые детали.

Помимо этих видов, существуют другие, не так часто применяемые штангенциркули, например для замера расстояний между серединами отверстий, измерения автомобильных барабанов, регулирующиеся конструкции.

Сейчас производители выпускают, можно сказать, все необходимые инструменты, важно только разобраться, какой конкретно необходим именно для вас.

Фото штангенциркуля

Также рекомендуем посетить:

  • Теодолит
  • Металлоискатель
  • Шумомер
  • Тепловизор
  • Строительный угольник
  • Измеритель температуры
  • Динамометр
  • Гидроуровень
  • Пузырьковый уровень
  • Анемометр
  • Дальномер
  • Микрометр
  • Поплавковый выключатель
  • Индикатор напряжения
  • Манометр автомобильный
  • Вольтметр
  • Дозиметр
  • Нивелир
  • Влагомер
  • Лазерная рулетка
  • Толщиномер
  • Ремонт лазерного уровня
  • Газоанализатор
  • Видеоскоп
  • Рулетка
  • Лазерный уровень
  • Мультиметр
  • Токовые клещи
  • Измерительный инструмент

Как выбрать штангенциркуль — статья в блоге Гарвин

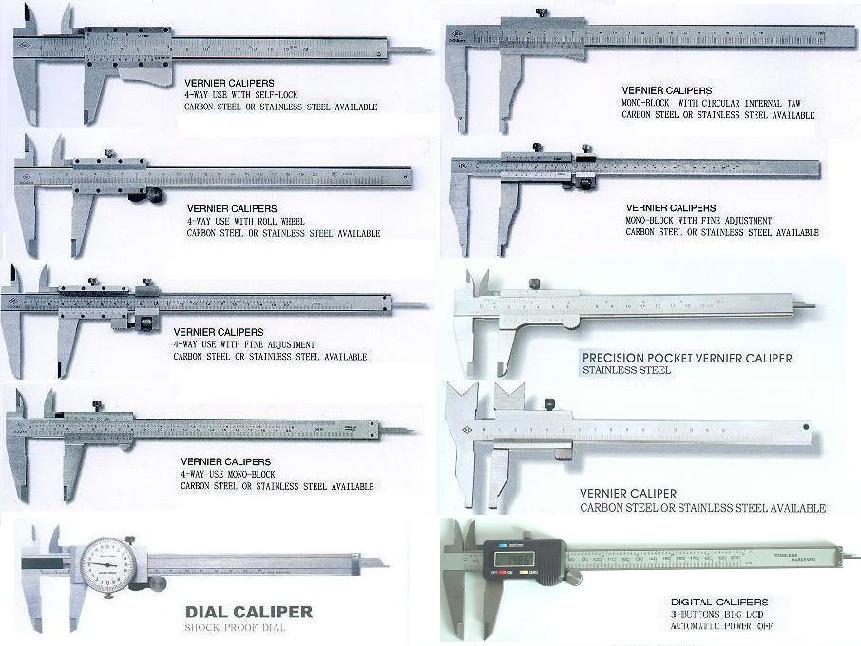

Типы штангенциркулей

Нониусные штенгенциркули

ШЦ

Циферблатные штенгенциркули

ШЦК

Цифровые штенгенциркули

ШЦЦ

Типы нониусных и цифровых штенгенциркулей

Уже знаете об основных типах штангенциркулей?

Тогда сразу переходите к выбору инструмента

Объясним по шагам, как выбрать штангенциркуль под Ваши нужды

Расскажем, как приобрести качественный инструмент

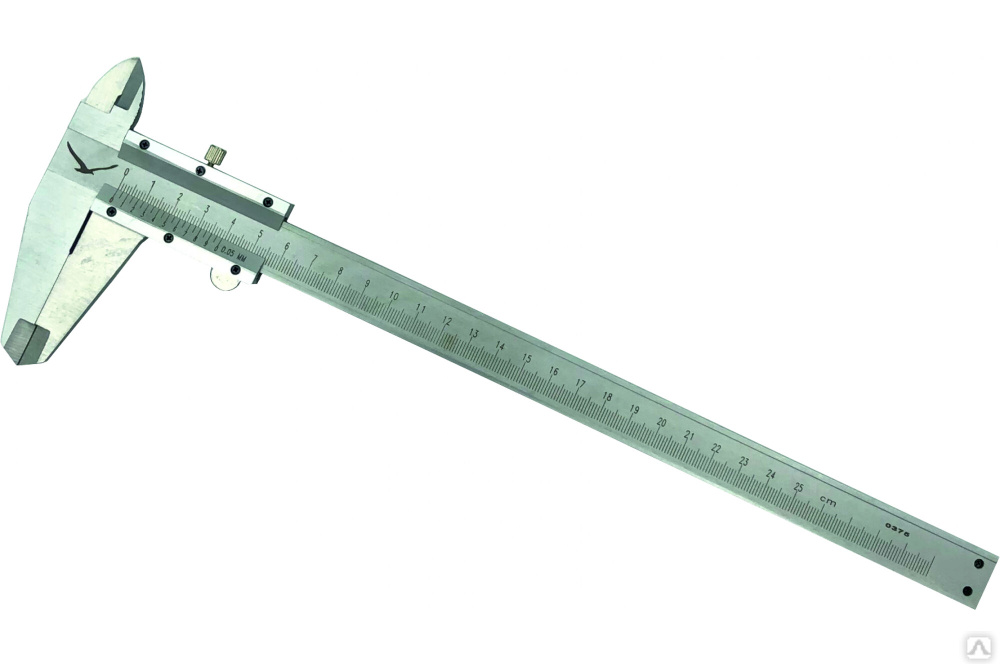

Нониусные штангенциркули (ШЦ)

Инструмент имеет штангу с основной шкалой и нониус – вспомогательную шкалу для отсчета долей делений.

Используется для:

  • внешних измерений, например, шеек коленчатого вала;
  • внутренних измерений, например, диаметров отверстий;
  • измерения глубин отверстий и удаленности уступов;
  • создания разметки.

Диапазон измерений от 0 до 125–2000 мм. и более. Цена деления 0,02 мм.

Нониусные штангенциркули бывают 3-х типов. Каждый из них предназначен под определенные задачи. Подробнее об этом – далее.

Достоинства

  1. Доступность. Нониусные штангенциркули дешевле циферблатных или электронных с аналогичным диапазоном измерений.
  2. Надежность. Инструмент в меньшей степени подвержен негативным воздействиям окружающей среды. К примеру, на механизм циферблата значительное влияние оказывают грязь и пыль, а на электронику еще и перепады влажности и температур. Нониусному инструменту в основном страшны лишь механические воздействия.
  3. Большой диапазон измерений. Нониусный штангенциркуль позволяет измерять объекты до 2 000 мм. и более, что особенно актуально в промышленности. К примеру, при работе с большими валами, гидравлическими цилиндрами и т.д.

Недостатки

  1. Длительность измерений. Необходимость дополнительно рассчитывать шкалу нониуса увеличивает время измерений. Это особенно ощутимо, если измерения проходят в режиме высокой интенсивности.
  2. Цена деления не менее 0,02 мм. Такой цены деления может быть недостаточно при необходимости проведения высокоточных измерений мелких деталей.

Нониусный штангенциркуль небольшого диапазона (до 125-300 мм) – оптимальный выбор для личного использования, небольших мастерских и сервисов. Кроме того, такой инструмент используют на производстве.

К примеру, на конвейере. Губки фиксируют на стандартной величине при помощи стопорного кольца. После этого размеры поступающих деталей проверяют на их соответствие определенному стандарту.

Нониусный штангенциркуль более 300 мм. подойдет для измерения крупных валов, гидравлических цилиндров различных механизмов и т.д. в режиме малой интенсивности.

Циферблатные штангенциркули (ШЦК)

В циферблатном штангенциркуле размер в целых миллиметрах указывает край рамки, а доли миллиметра — циферблат часового типа. Инструмент используют, когда применение нониуса затруднительно, либо требуется получить более точные результаты.

Диапазон измерений от 0 до 300 мм. Цена деления 0,01 мм.

Достоинства

  1. Удобство и быстрота измерений. Использование циферблата значительно проще и менее утомительно, чем постоянный счет по нониусу.
  2. Цена деления 0,01 мм. Циферблатный штангенциркуль обеспечивает более точный результат измерений, что может быть важно при работе с мелкими деталями.

Недостатки

  1. Высокая цена. Циферблатный инструмент дороже нониусного.
  2. Ограниченный диапазон измерений. Максимальный диапазон измерений циферблатного штангенциркуля 300 мм, что ограничивает возможности его применения.
  3. Подверженность негативному воздействию окружающей среды. При несоблюдении правил хранения инструмента, пыль и грязь могут вывести из строя циферблатный механизм. Однако существуют инструменты с классом защиты до IP54, что обеспечивает их защиту от негативного воздействий окружающей среды.

Циферблатный штангенциркуль подойдет для личного использования, небольших мастерских, а также производств с высокой интенсивностью деятельности. Он стоит дороже нониусного аналога, но при этом обеспечивает большую точность, удобство и скорость измерений. Однако измерять с его помощью крупные детали не удастся из-за ограниченного диапазона.

Цифровые штангенциркули (ШЦЦ)

В данном случае результат измерений отображается на цифровом дисплее. Инструмент используют, когда данные необходимо получить быстро, без расчета дополнительных шкал. Диапазон измерений от 0 до 125–3 000 мм. и более. Цена деления 0,01 мм.

Кроме того, цифровые штангенциркули бывают 3-х типов. Подробнее об этом – далее.

Достоинства

  1. Уникальный функционал. Инструмент позволяет сохранять в памяти результаты последних измерений, устанавливать нуль в необходимом положении, передавать полученных данные для протоколирования результатов и т.д.
  2. Высокая скорость измерений. Перечисленный выше функционал в сочетании с высокой скоростью проведения измерений значительно увеличивает число операций, проводимых в единицу времени. Исполнителю не нужно проводить счет по нониусу или циферблату. Результаты измерений мгновенно отображаются на дисплее.
  3. Цена деления 0,01 мм. Цифровой штангенциркуль позволяет получать более точные результаты измерений, в сравнении с нониусным инструментом. Это особенно актуально при работе с мелкими деталями.
  4. Большой диапазон измерений. Цифровой штангенциркуль позволяет измерять объекты до 3 000 мм. и более.

Недостатки

  1. Высокая стоимость. Цена цифрового штангенциркуля выше, чем цена с циферблатного или нониусного инструментов с аналогичными диапазонами измерений.
  2. Необходимость замены элементов питания. Инструмент работает от аккумулятора, который необходимо периодически заряжать и заменять.
  3. Негативное воздействие окружающей среды. Электроника может выйти из строя не только из-за механических повреждений, но и по причине перепадов влажности и температур. Однако существуют инструменты с классом защиты до IP54, что обеспечивает их защиту от негативного воздействий окружающей среды.

Цифровой штангенциркуль дороже своих аналогов, но при этом обеспечивает большее удобство и скорость работы, а также большой диапазон измерений.

Вероятно, покупка цифрового штангенциркуля будет избыточна для личного использования и предприятий, где не приходится проводить десятки и сотни измерений ежедневно. Однако там, где присутствует постоянная необходимость высокоточных измерений разнообразных деталей, он станет идеальным помощником.

Цифровые штангенциркули (ШЦЦ)

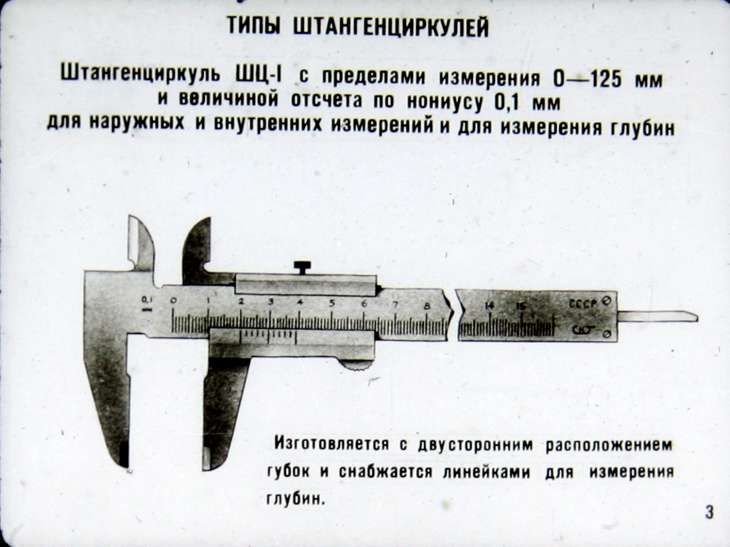

Тип 1 (ШЦ 1 и ШЦЦ1) – оснащен губками для внутренних и наружных измерений, а также глубиномером для измерения глубин отверстий и удаленности уступов. Диапазон измерений от 0 до 300 мм. и более.

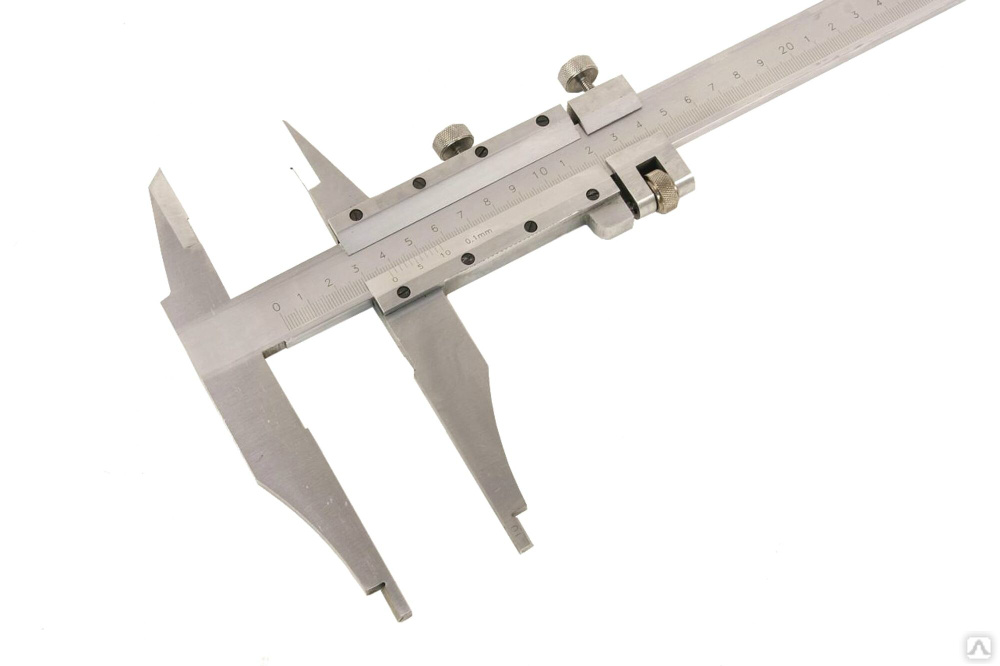

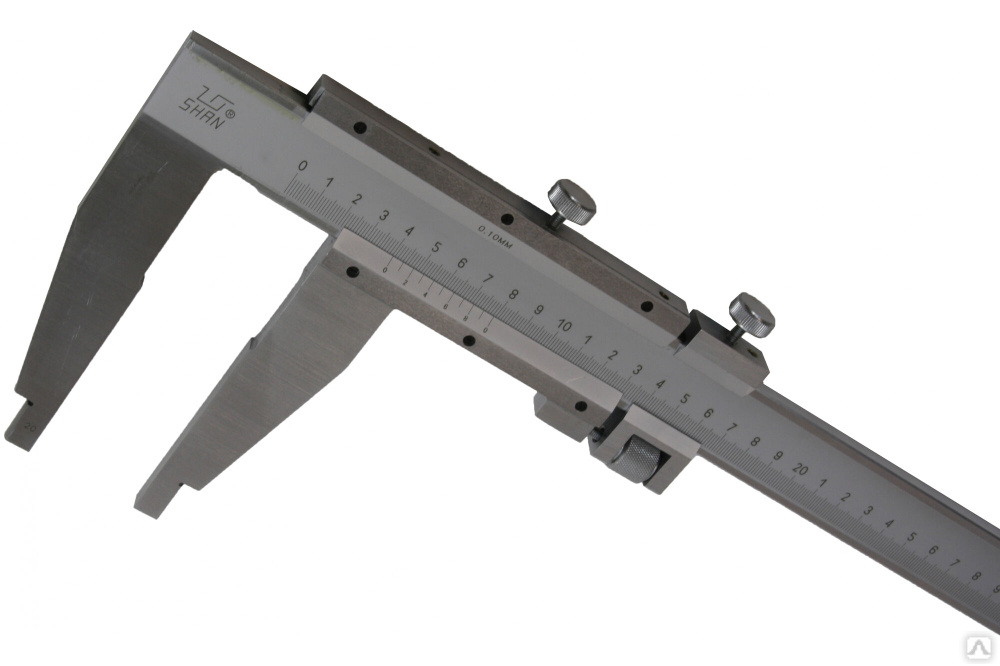

Тип 2 (ШЦ 2 и ШЦЦ 2) – оснащен двумя парами губок для внутренних и наружных измерений и глубиномером. Вторая пара предназначена для разметки и проведения операций в узких неглубоких канавках. Для этого она заострена и заужена по всей длине. Диапазон измерений от 0 до 1 000 мм. и более.

Помимо основной рамки, ШЦ-2 и ШЦЦ-2 имеют вспомогательную, которая обеспечивает точную подводку губок к измеряемым поверхностям.

Тип 3 (ШЦ 3 и ШЦЦ 3) – оснащен губками для внутренних измерений. У инструмента отсутствует глубиномер и вторая пара губок.

Диапазон измерений от 0 до 3 000 мм. и более.

Этапы выбора штангенциркуля

Итак, мы рассмотрели основные типы штангенциркулей. Подведем итог, как выбрать из них тот, что наиболее эффективно решит ваши задачи.

Шаг 1: определить необходимый диапазон измерений


  1. Для домашнего использования. Штангенциркули с диапазоном до 125-300 мм. Этого достаточно, к примеру, для измерения трубы отопления, диаметра шланга и т.д.
  2. Для автосервиса. Штангенциркули с диапазоном до 300 мм. Этого хватит, к примеру, для проведения работ с автомобильным двигателем. Запросы первых двух групп удовлетворят недорогие нониусные и цифровые штангенциркули первого типа, либо циферблатные инструменты.
  3. Для производства. Штангенциркули с диапазоном от 125 до 3 000 мм. и более. Инструмент с малым диапазоном здесь используют для измерения небольших деталей, а с большим, к примеру, для измерения валов, гидравлических цилиндров и различных механизмов.

Для небольших деталей подойдут циферблатные инструменты, нониусные или цифровые штангенциркули первого типа. А для крупных потребуются нониусные или цифровые штангенциркули второго и третьего типов.

Шаг 2: определить необходимую цену деления

  1. Для домашнего использования. Для стандартных бытовых задач, достаточно цены деления 0,02 мм. Им обладают самые простые нониусные инструменты.
  2. Для автосервиса. Здесь могут пригодиться штангенциркули с ценой деления 0,01 мм. Это связано с необходимостью измерять мелкие детали. К примеру, свёрла. Для этого подойдут более высокоточные циферблатные и цифровые инструменты.
  3. Для производства. Цифровой или циферблатный штангенциркули необходимы при работе с мелкими деталями для обеспечения максимальной точности. При работе с более крупными элементами возможно применение нониусного инструмента.

Шаг 3: определить требования к скорости измерений

  1. Для домашнего использования. В быту достаточно простого нониусного штангенциркуля. Особенно, если вы не проводите ежедневно десятки измерений.
  2. Для автомастерских. Если требуется померять 10-20 деталей в день, то достаточно нониусного штангенциркуля. При более интенсивной работе может потребоваться циферблатный или цифровой инструмент.
  3. Для производства. При однообразных измерениях высокой интенсивности достаточно нониусного штангенциркуля. К примеру, когда детали поступают одна за другой и необходимо удостовериться в их соответствии определенному стандарту. В этом случае достаточно зафиксировать губки стопорным кольцом и проводить измерения.

Когда же требуется постоянно измерять разнообразные детали, необходимы циферблатный или цифровой штангенциркули. Если же дополнительно необходимо протоколировать результаты измерений и выгружать их в базу данных, то наиболее удобным будет цифровой инструмент.

Покупка штангенциркуля

Узнайте на что обратить внимание для того, чтобы получить качественный инструмент.

Поверхности губок

Губки инструмента должны быть ровными, а при их соприкосновении не должно возникать просветов.

Материал губок

Губки должны быть закалены и иметь значение твердости 55-60 единиц по шкале Роквелла.

Нониус

Шкала нониуса должна быть установлена на нуле, а линии должны четко просматриваться.

Индикация

В циферблатном и цифровом инструменте соответственно циферблат и дисплей должны показывать нуль при соприкосновении губок.

Материал рамки

Подвижная рамка должна быть выполнена из нержавеющей стали, алюминиевых сплавов, титана или пластика – данные материалы не притягивают металлическую стружку, что обеспечивает долговечность конструкции

Сопроводительная документация

Инструмент должен иметь паспорт и свидетельства о калибровке

В нашем каталоге представлен широкий ассортимент штангенциркулей для решения любых задач. Если Вам требуется помощь, то обратитесь по указанным телефонам. Наши специалисты ответят на все вопросы и подберут инструмент, в соответствии с вашими потребностями и бюджетом.

В компании ГАРВИН с 2019 года. Пишу статьи и снимаю видео о профессиональном инструменте.

Санкт-Петербург

Различные типы суппортов

11 мая 2021 г.

Различные типы суппортов

Существует множество типов различных измерительных инструментов для домашнего и коммерческого использования, и каждый из них имеет свое применение. Штангенциркули могут быть одними из самых точных и универсальных измерительных устройств.

Эти инструменты отлично подходят для получения точных размеров, таких как диаметр, глубина и толщина изделий. На самом деле, они особенно полезны с объектами круглой или неправильной формы, с которыми другие устройства часто борются.

Существует несколько разновидностей этих точных измерительных инструментов. В этой статье эксперты Penn Tool Co. объясняют различные виды штангенциркулей, представленных на рынке, и лучшие области применения каждого из них.

Какие бывают штангенциркули?

Существует 6 различных типов этих основных измерительных приборов для контроля качества, в том числе:

  • Циферблат
  • Цифровой
  • Дженни
  • Микрометры
  • Пружинный наконечник
  • Нониус

Штангенциркули с циферблатом

Штангенциркули с циферблатом являются наиболее распространенным типом штангенциркуля, о котором люди обычно думают, когда слышат это слово. Они имеют большой, легко читаемый циферблат, который отображает измерения с шагом 0,001 дюйма, также доступны более крупные размеры (0,01 дюйма или 0,02 дюйма).

Штангенциркули могут использоваться как для внутренних, так и для внешних измерений, а также для измерения глубины. Кроме того, большинство из них имеют ручку точной настройки, которая позволяет проводить еще более точные измерения.

Основными преимуществами этих суппортов являются их доступность и долговечность — они рассчитаны на долгий срок службы. Не забудьте «обнулить» эти инструменты перед использованием, чтобы убедиться, что они дают точные показания.

Цифровые штангенциркули

Цифровые штангенциркули работают по тому же принципу, что и штангенциркули со шкалой, но имеют цифровую индикацию, которая отображает измерения с шагом 0,0005”. Эти штангенциркули немного дороже своих циферблатных аналогов, но они обеспечивают повышенную точность и простоту использования.

Цифровые штангенциркули также обычно имеют такие функции, как установка нуля для относительных измерений, вывод данных и автоматическое отключение питания для продления срока службы батареи. Эти преимущества делают этот инструмент идеальным для профессиональных настроек.

Штангенциркули Jenny

Штангенциркули Jenny (также называемые штангенциркулем с изогнутой пружиной) — это тип штангенциркуля, специально предназначенный для измерения толщины листового металла. У них есть одна фиксированная и одна подвижная челюсти, обе из которых изогнуты, чтобы они могли захватывать измеряемый материал с обеих сторон.

Штангенциркули Jenny незаменимы для всех, кто работает с листовым металлом, поскольку они обеспечивают более высокую точность по сравнению с другими измерительными инструментами. Они также относительно доступны и просты в использовании, что делает их хорошим выбором как для любителей, так и для профессионалов.

Микрометры

Микрометр — это штангенциркуль, предназначенный для выполнения чрезвычайно точных измерений (обычно с шагом 0,0001 дюйма). Они имеют винтовую резьбу, которая перемещает измерительные губки ближе или дальше друг от друга, обеспечивая очень точную регулировку.

Микрометры обычно используются в промышленных и профессиональных условиях, где важна точность. Их можно использовать для внутренних, внешних и глубинных измерений, как и другие штангенциркули, но чаще всего они используются для измерения небольших объектов или элементов с большой точностью.

Штангенциркули с пружинной точкой

Штангенциркули с пружинной точкой похожи на штангенциркули, но имеют подпружиненный механизм, который автоматически выдвигает губки. Эта функция полезна при выполнении внутренних измерений труб и других цилиндрических объектов.

Штангенциркули с пружинным наконечником можно использовать для всех тех же типов измерений, что и другие штангенциркули (внутри, снаружи, глубины и т. д.). Основным преимуществом этих штангенциркулей является удобство подпружиненных губок, которые могут сделать измерения быстрее и проще.

Штангенциркули

Штангенциркули являются еще одним аналоговым вариантом (это означает, что они не имеют цифрового считывания). Они имеют основную шкалу с дюймовой или метрической разметкой и нониусную шкалу, обеспечивающую более точные показания.

Эти штангенциркули немного менее распространены, чем циферблатные или цифровые модели, но они обеспечивают повышенную точность для важных измерений. Штангенциркули могут использоваться для внутренних, внешних и глубинных измерений, как и другие типы штангенциркулей.

В некоторых моделях предусмотрена четвертая функция измерения — глубина шага, которая идеально подходит для измерения углублений и пазов. Кроме того, некоторые высококачественные нониусные весы начинают включать экраны, подобные тем, которые используются в цифровых штангенциркулях.

Существует 7 типов галстуки Vernier

. Дальнейшая диверсификация категории суждений — 7 видов штангенциркуля Vernier, в том числе:

  • Плоский край
  • Край нож
  • Креб и нож
  • Глубина верния
  • . Штангенциркуль с круговой шкалой
  • Штангенциркуль с нониусным зубчатым колесом
  • Штангенциркуль с нониусом

Найдите несколько различных типов штангенциркуля в Penn Tool Co.

Penn Tool Co. У нас есть все различные измерительные штангенциркули и аксессуары, необходимые для правильного выполнения вашего следующего проекта.

Чтобы определить, какие типы суппортов вам нужны в вашей мастерской, свяжитесь с нашей командой сегодня.

В наличии разные типы штангенциркуля

Штангенциркули, штангенциркули, штангенциркули. Этот простой маленький инструмент имеет больше разновидностей, чем вы думаете. Существует множество различных типов штангенциркуля в зависимости от задачи точного измерения, которую вы пытаетесь выполнить. Сегодня мы познакомим вас с различными типами суппортов. Мы надеемся, что это повысит ваш уровень знаний в области инструментов точного измерения и поможет вам подготовиться к следующей задаче точного измерения.

Штангенциркуль — это инструмент, используемый для измерения расстояния между двумя точками на детали или объекте. Штангенциркуль регулируется так, чтобы его кончики или губки располагались в двух соответствующих точках измерения, а расстояние можно определить по показаниям штангенциркуля или путем сравнения расстояния губок с эталоном измерения. Штангенциркули просты по своей концепции, но, несомненно, полезны в ряде областей, таких как метрология, машиностроение, деревообработка, медицина, металлообработка и наука. На сегодняшний день доступно 8 различных типов штангенциркуля. К ним относятся: внутренний штангенциркуль, наружный штангенциркуль, штангенциркуль с делителем, штангенциркуль с нечетной ножкой, микрометрический штангенциркуль, штангенциркуль, штангенциркуль с циферблатом и цифровой штангенциркуль.

Штангенциркули используются, как следует из названия, для измерения внутренней части детали. При использовании штангенциркуля губки помещаются во внутренние стенки или области измеряемой детали и регулируются таким образом, чтобы они плотно прилегали, но не вызывали повреждений. Напротив, внешние штангенциркули используются для измерения внешней части детали. Челюсти расположены вдоль внешней поверхности для измерения, и эти штангенциркули обладают большой способностью измерять очень большие внешние расстояния. Штангенциркуль-делитель может быть более известен как компас. Точки на каждой губке штангенциркуля с делителем заточены, чтобы действовать как чертилы, чтобы отметить определенные места на детали. Они часто используются для измерения расстояний на картах или чертежах. Внешние штангенциркули иногда называют штангенциркулем с нечетными ногами или штангенциркулем-гермафродитом, и они используются в основном для обозначения определенного места на определенном расстоянии от одной стороны детали.

Согнутая нога опирается на край заготовки, а чертилка прямой ноги отмечает необходимое место. Штангенциркуль микрометра очень просто микрометр. Штангенциркуль-микрометр — это просто полное название инструмента.

Нониусные, циферблатные и цифровые штангенциркули очень похожи по конструкции и функциям, но различаются главным образом способом отображения окончательных показаний измерения. Каждый из этих штангенциркулей обеспечивает прямое показание измерения, в отличие от перечисленных выше штангенциркулей, которые требуют сравнения с другим эталоном измерения. Стандартный нониус, циферблат или цифровой штангенциркуль поставляется с губками для внутренних и внешних измерений, а также глубинным зондом для измерения глубины. Штангенциркуль отличается своей нониусной шкалой. Шкала нониуса — это визуальная шкала с различными градациями, позволяющая выполнять очень точную интерполяцию. Чтение шкалы нониуса требует практики и навыков. Штангенциркули с циферблатом используют систему считывания с циферблатом, которую обычно можно поворачивать, чтобы обеспечить дифференциальные измерения.
