Система заземления TT — как подключить схема (ПУЭ)

Основным методом предупреждения электротравм является защитное заземление металлического корпуса электроприборов. Надёжность этого вида защиты определяется вероятностью получения человеком электротравмы при нарушении изоляции между элементами, подключёнными к электросети, и корпусом.

В ПУЭ гл.1.7 описываются 5 схем заземления, отличающихся по своей конструкции, самой из которых является схема TN-S. Она предполагает наличие проводника РЕ, проложенного от подстанции до электроприбора. При отсутствии технической возможности смонтировать эту систему используется схема TN-C-S. В Правилах Устройства Электроустановок в п.7.1.13 указано, что этот тип защиты должен заменить схему типа TN-C.

В небольших домах с однофазной электропроводкой и двухжильным вводным кабелем использовать эту схему защиты затруднительно. В таких местах устанавливается система заземления TT.

Основным отличием этой схемы является то, что заземляющий проводник PE соединён не с заземлённой средней точкой вторичной обмотки питающего трансформатора, а с контуром заземления, который смонтирован рядом с зданием.

Именно к нему присоединяются заземляющие контакты розеток и металлические корпуса электроприборов.

В данной статье рассмотрим принцип работы и схему исполнения системы заземления TT и в каких случаях ее предпочтительно применять.

Область применения

Защитное заземление типа ТТ отличается от других схем. Согласно ПУЭ 1.7.57 в бытовых сетях используется подключение сетей к трансформатору с глухозаземлённой нейтралью TN. В этой схеме питания заземляющие контакты в розетках и на клеммнике соединены с заземлённой нейтралью трансформаторной подстанции.

Схема защиты TN имеет несколько разновидностей, отличающихся способом соединения заземляющих контактов в розетке с зпземлённой средней точкой вторичной обмотки трансформатора:

  • TN-C — заземляющий проводник отсуствует. Вместо него используется нейтральный провод. Не обеспечивает необходимой безопасности, поэтому в жилых зданиях не применяется.
  • TN-C-S — от нейтрали питающего трансформатора проложен один проводник PEN, совмещающий функции нулевого и заземляющего проводников. В водном щитке в здании он разделяется на два провода — нейтраль N и заземление РЕ. Место разделения дополнительно заземляется. Это самая распространённая схема из-за простоты переоборудования в неё схемы защиты типа TN-C.
  • TN-S — заземляющий провод РЕ проложен от подстанции к электроприборам без разрывов и соединения с нейтралью. Самый надёжный метод защиты.

В ПУЭ гл.1.7 указаны условия выбора каждого из видов защиты. Если эти требования выполнить невозможно, то устанавливается система заземления TT. Чаще всего при заземлении дома схема TT в зданиях с вводом по воздуху, выполненным двумя проводами. Провода, проложенные ещё в советское время, в плохом состоянии и разделение PEN проводника на РЕ и N на вводе в дом не обеспечивает необходимого уровня защиты.

Ещё одна причина выполнить монтаж защиты здания по схеме TT — плохое техническое состояние магистральных воздушных линий. Согласно требованиям ПУЭ п.1.7.102 провод PEN должен заземляться на столбах, по которым он проложен. Естественно, за много лет, прошедших с момента прокладки, контур заземления на многих опорах вышел из строя.

Эти требования вызваны тем, что при обрыве провода РЕN и отсутствии повторного заземления на металлических элементах корпуса электроприбора окажется опасное для жизни напряжение.

В связи с этим система заземления TT применяется на дачах, в охотничьих домиках, временных сооружениях на стройках и других аналогичных ситуациях. Достоинство этой конструкции в том, что для изготовления заземления достаточно простого землеройного инструмента и электросварки.

В связи с тем, что сопротивление заземления может быть недостаточным для надёжной защиты и отключения автоматического выключателя, в ПУЭ п.1.7.59 указывается на обязательность установки УЗО или дифавтомата. Ток утечки, появляющийся при замыкании на корпус или прикосновении к элементам, находящимся под напряжением, человека, достаточен для срабатывания этой защиты.

Важно! Использовать заземление в качестве нейтрального провода нельзя. Это приведёт к быстрой коррозии контура и его разрушению.

Расшифровка обозначения схемы TT

Название и расшифровка системы заземления ТТ указывает на её основные особенности:

  1. 1. Т (англ. terra — земля). Показывает, что нейтраль источника питания, как в системах TN, подключена к заземлению без автоматов и переключателей.
  2. 2. Т (англ. terra — земля). Указывает, что все элементы корпуса подключены к защитному заземлению возле здания.

Из названия видно, что заземление РЕ не связано с питающим трансформатором и подключается к собственному контуру заземления. Именно наличие этого контура является основным отличием схемы заземления ТТ от систем типа TN, в которых корпус оборудования и заземляющие клеммы соединены с нейтралью источника питания проводами PE или PEN.

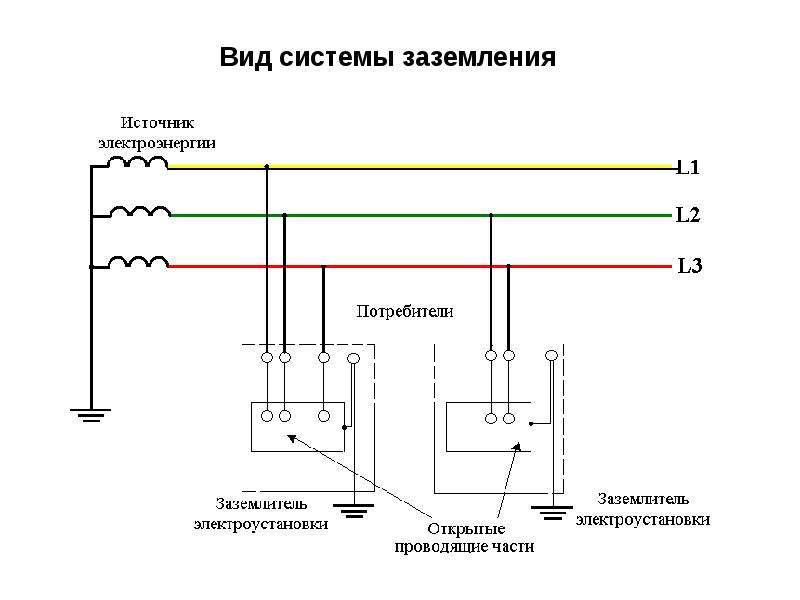

Схема исполнения системы заземления TT

Принцип работы защиты типа ТТ заключается в том, что провод заземления РЕ подключается к независимому контуру заземления и не связан с источником питания. При этом элементы конструкции здания и коммуникации оказываются заземлёнными и не соединёнными с источником питания.

Даже при установке трансформаторной подстанции рядом со схемой заземления TT контур нейтрали трансформатора и контур заземления не соединяются.

Важно! Соединять провода РЕ и N в системе TT между собой напрямую или через другие элементы запрещено. Это автоматически превращает схему в защиту типа TN-C-S

Какие требования предъявляются к системе TT

В ПУЭ 1.7.59 указывается, где применяется система заземления TT и основные технические условия для этой конструкции.

1. Установка УЗО

Система ТТ является более опасной и не обеспечивает такую же надёжную защиту от поражения электрическим током, как схема TN-S. Поэтому при монтаже этой схемы является обязательной установка на все линии электропроводки УЗО с порогом срабатывания тока утечки не более 30мА.

Такое требование аргументировано тем, что при перекрытии фазы на заземленный корпус оборудования ток короткого замыкания может быть настолько мал, что автоматический выключатель не сработает.

Следовательно, единственной защитой в этом случае будет Устройство Защитного Отключения (УЗО).

2. Отсутствие связи между N и PE проводниками

Нейтральный провод N и заземляющий РЕ запрещено соединять между собой. Именно это разделение является отличительной особенностью системы типа ТТ.

В ПУЭ п.1.7.59 указано, что она применяется только в том случае, если требования для других схем защиты невозможно выполнить, а соединение N и РЕ преобразовывает схему TT в одну из систем типа TN, требования к которой в данной ситуации невыполнимы.

3. Качественный контур заземления

Одним из основных элементов защиты типа TT является контур заземления. В отличие от других схем он находится возле здания с этой защитной системой. Главным параметром контура является его сопротивление. Для надёжной работы контур необходимо регулярно осматривать и проверять его прибором для проверки заземления.

Достоинства и недостатки

У системы защиты типа ТТ есть достоинства, делающие её удобной для применения в некоторых случаях. Повреждения линии электропередач не влияют на безопасность людей, а монтаж заземления в электропроводке не требует замены или реконструкции питающей линии.

Опасность для жителей дома появляется только в случае одновременного отказа УЗО, нарушения изоляции между токоведущими частями и корпусом и нарушении работы заземляющего устройства. Именно контур заземления является слабым местом этой системы.

Для качественного монтажа этого элемента необходимо выполнить значительный объём земляных работ, а в дальнейшем конструкцию следует периодически осматривать и проверять по правилам, указанным в ПУЭ п. 1.8.36.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Главное отличие систем заземления TN-C-S и ТТ для частного дома. | Электрик со стажем.

Заземление в доме

Я не пишу статьи, я делюсь с Вами своим опытом и знаниями. Стараюсь донести для Вас «занудные» темы простыми понятными словами.

Здравствуйте дорогие подписчики и читатели моего канала.

Обещал написать статью про систему заземления ТТ, но решил от неё отказаться, в сегодняшней статье про эту систему заземления Вы узнаете очень подробно.

На самом деле систем заземления для частного дома всего две, это:

TN-C-S и ТТ.

Сегодня мы сравним эти системы, а что бы было с чем сравнивать, сначала обратимся к «учебнику» то есть к ПУЭ. Занудные статьи мы читать не будем, а заглянем только в

«Область применения. Термины и определения»

Оба названия систем заземления начинаются с буквы «Т», это значит, что нейтраль трансформатора глухо заземлена, а сеть, по которой к нам в дом или на участок приходит электричество, так и называется- «с глухозаземленной нейтралью».

Теперь про вторую букву:

N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Т — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети.

Посмотрим, как это выглядит на самом деле.

открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети.

открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети.

Оранжевый квадратик на нижнем рисунке- это «главная заземляющая шина», такая же шина есть и на верхнем рисунке. На верхнем рисунке есть ещё одна шина, это шина «N», или проще нулевая шина.

На верхнем рисунке схема немножко сложнее, чем на нижнем, это первое различие обеих систем.

Для тех, кто не читал мою предыдущую статью, можете посмотреть её здесь, там всё подробно написано про систему TN-C-S, поэтому повторяться не буду.

Второе отличие- стоимость реализации:

В первом случае (TN-C-S) нам требуется выполнить «повторное заземление», сопротивление которого не нормируется, и для которого (по ПУЭ) в первую очередь нужно использовать естественный заземлитель, то есть исключаются земляные работы, если у Вас рядом с домом есть железный столб от ворот или забора.

Во втором случае (ТТ) без земляных работ не обойтись, заземление должно соответствовать жестким требованиям. Кому интересно, смотрите ниже.

А вот картинки с сети интернет для наглядности.

для заземления ТТ

для заземления ТТ

для заземления ТТ

для заземления ТТ

Меня картинки впечатляют, а Вас?

Различие третье, принцип работы самого заземления:

Для примера возьмём вот такую схему электропроводки (вернее её часть).

схема без заземления

схема без заземления

Зелёным цветом обозначены защитные проводники.

Допустим, что у одного из приборов повредилась изоляция и фазное напряжение оказалось на металлическом корпусе прибора.

В первом случае (TN-C-S) происходит короткое замыкание по цепи «фаза-защитный проводник- шина РЕ-проводник PEN», и автомат моментально отключается.

при пробое изоляции замыкание на ноль.

при пробое изоляции замыкание на ноль.

При том, отключится именно тот прибор, который неисправен, остальные продолжают работать. Происходит защита от поражения эл. током, которая называется «автоматическое отключение питания». Причём заземление, которое у нас выполнено, здесь не участвует (спрашивается, зачем мы его делали?- но об этом ниже).

Во втором случае (ТТ) участвует заземление, которое снижает напряжение прикосновения до безопасной величины.

при пробое изоляции замыкание на землю.

при пробое изоляции замыкание на землю.

При этом по цепи «фаза-корпус прибора-защитный проводник- шина РЕ-заземление» протекает ток. Величина этого тока недостаточна для моментального срабатывания автомата, наш электросчётчик с бешенной скоростью наматывает киловатты, до тех пор, пока автомат не отключится от «тепловой» защиты. Нам потом эти киловатты придётся оплатить.

Если неправильно выбраны сечение проводов и номинал автомата, то время отключения может значительно затянуться, и здесь возможны уже более серьёзные последствия, потому что защитный проводник от неисправного прибора начнёт сильно нагреваться. Поэтому в схеме должно присутствовать УЗО, которое сработает от тока утечки.

Появляется ещё одна статья расходов- покупка УЗО.

Допустим, что УЗО мы купили и установили, теперь оно сработало и от сети отключились сразу все электроприборы. Холодильник начинает размораживаться, в компьютере не сохранились те труды нашей работы, которые мы не догадались сохранить и т. п.. Значит нужно установить ещё несколько УЗО, которые не очень дёшевы. Выводы делайте сами.

Различие четвёртое:

Неисправность, которая происходит редко, но иногда всё же случается. Это «обрыв ноля», посмотрим, что у нас при этом произойдёт.

В системе TN-C-S нам ПУЭ строго настрого приказало выполнить повторное заземление, и мы его выполнили, обойдясь без нудных и затратных земляных работ.

Смотрим, что происходит.

Обычно при такой неисправности, как «обрыв ноля» наступают печальные последствия, выходят из строя бытовые приборы, которые в этот момент были включены. Это происходит из за того, что возникает «перекос фаз», на какой то фазе (чаще почему то именно на той, к которой подключен наш дом) напряжение может сильно возрасти вплоть до 380в., а на другой фазе сильно снизится.

Вот тут то и вступает в свою роль наше «повторное заземление», оно помогает выровнять этот перекос до приемлемых значений. Ура, наша техника не пострадала, можно сказать, что мы крупно сэкономили.

В системе ТТ технику ни что не спасёт, вызывайте мастера на ремонт или несите в мастерскую, а может быть, придётся покупать новую.

Ну вот вроде и все основные отличия, я постарался объяснить их «простым» языком, без всякого занудства с пунктами из правил. Но всё же один пункт я Вам приведу.

Мой канал не называется «писатель со стажем», если кому то не нравится подача материала, делайте замечания, давайте советы, я буду учиться у Вас. Задавайте вопросы и оставляйте комментарии, вступайте в дискуссию. До следующих встреч.

Системы заземления

Компания «Центр молниезащиты» производит большой выбор различных систем заземления как для частного дома и дачи, так и для промышленных и нефтяных объектов.

Обратившись в компанию Центр молниезащиты, наши технические специалисты помогут Вам выбрать необходимую систему заземления именно для вашего объекта. Цена заземления не дорогая по сравнению со стоимостью оборудования, которое защищает заземление. Цена заземления варьируется от типа заземления и комплектующих, которые входят в данную систему.

Система заземления бывает нескольких видов:

1. Модульно-штыревая система заземления;

2. Электролитическое заземление;

3. Контур заземления.

Модульно-штыревое заземление состоит из стержней заземления и комплектующих для соединения стержней заземления между собой.

Стержни заземления бывают трех видов:

1. Стержень заземления омедненный;

2. Стержень заземления оцинкованный;

3. Стержень заземления нержавеющий.

Также стержни заземления отличаются друг от друга диаметром и длинной, d=14, 16, 18 мм и 1.2 метра либо 1.5 метра.

Для соединения стержней заземления между собой используются муфты соединительные резьбовые. Для каждого вида стержней заземления необходимо правильно подобрать соединительные резьбовые муфты.

1. Муфта соединительная латунная;

2. Муфта соединительная оцинкованная;

3. Муфта соединительная нержавеющая.

Для более легкого забивания стержней заземления в грунт необходимо на первый, начальный стержень заземления накрутить острый наконечник либо использовать стержень заземления с заострением. Благодаря наконечнику, не возникнет препятствий при монтаже заземления в любом грунте.

1. Наконечник заземления сталь;

2. Наконечник заземления нержавейка;

3. Стержень заземления острый.

Для монтажа модульно-штыревой системы заземления потребуется перфоратор либо кувалда. На соединительную муфту накручивается удароприемная головка, предназначенная для принятия ударов кувалды либо перфоратора, через насадку для перфоратора sds-max.

1. Удароприемная головка;

2. Насадка для перфоратора sds-max.

Для подключения модульно-щтыревой системы заземления к ГЗШ необходимо использовать зажим стержень-полоса-пруток и горизонтальный заземлитель, которым может являться полоса стальная оцинкованная либо медный провод/пруток.

1. Зажим стержень-полоса/пруток латунь;

2. Зажим стержень-полоса/пруток оцинкованный;

3. Зажим стержень-полоса/пруток нержавеющий;

4. Полоса стальная оцинкованная 25х4;

5. Полоса стальная оцинкованная 40х4;

6. Пруток медный 8 мм.

7. Провод заземления от 16 до 50 кв.мм.

Электролитическое заземление предназначено для сложных типов грунта с большим удельным сопротивлением. Электролитическое заземление изготавливается из нержавеющей трубы с отверстиями по всей своей длине. Во внутрь электрода заполняется электролитическая смесь. Благодаря данным отверстиям, влага, находящаяся в почве, растворяет электролитическую смесь. Для обеспечения равномерного растворения электролитической смеси, при монтаже, пространство вокруг электрода заполняется специальным составом, который, при контакте с почвой образовывает гелиевую прослойку между почвой и электродом.

К каждому электроду электролитического заземления приваривается полоса оцинкованная 40х4 либо пруток оцинкованный 8-10 мм. , для соединения электродов заземления между собой либо соединения электролитического заземления с главной заземляющей шиной на объекте. В комплект входит зажим заземления для данного соединения и герметизирующая лента.

Край электрода после монтажа должен находится на уровне земли внутри пластикового колодца. Срок эксплуатации электролитического заземления более 50 лет.

Комплекты электролитического заземления бывают двух видов:

1. Вертикальное электролитическое заземление;

2. Горизонтальное электролитическое заземление.

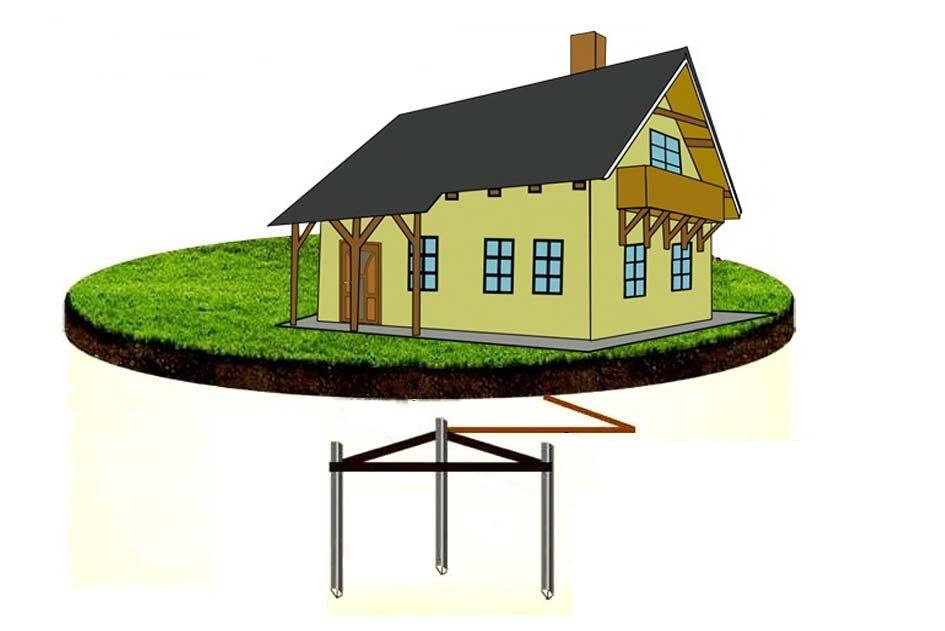

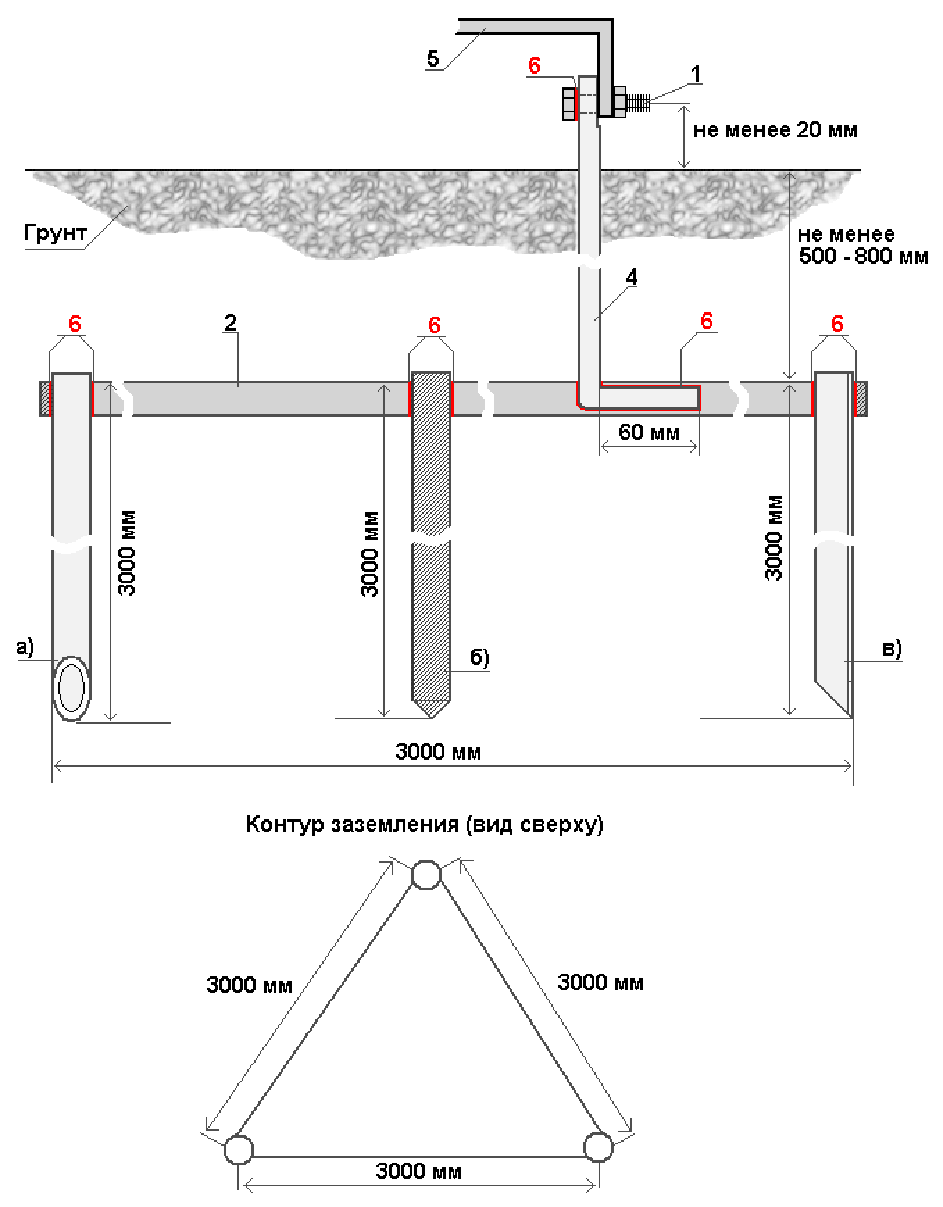

Контур заземления представляет собой несколько очагов заземления, обычно расположенные по углам здания и соединенные полосой заземления между собой по периметру здания. Контур заземления делается по периметру здания на глубине 0.5-0.7 метров, соединяется с очагами заземления с помощью зажимов. Контур заземления — самый распространенный тип заземления, чаще используемый на крупных объектах, где сопротивление заземления необходимо менее 10 Ом. Монтаж контура заземления сложнее, чем модульно-штыревой системы. Расчет контура заземления делают наши технические специалисты за 15 минут для любого объекта.

Обратившись в компанию Центр молниезащиты, наши технические специалисты помогут Вам выбрать необходимую систему заземления именно для вашего объекта. Цена заземления не дорогая по сравнению со стоимостью оборудования, которое защищает заземление. Цена заземления варьируется от типа заземления и комплектующих, которые входят в данную систему.

Компания Центр молниезащиты предлагает все услуги для молниезащиты и заземления дома:

1. Производство и поставка комплектующих для молниезащиты и заземления дома;

2. Монтаж молниезащиты и заземления дома;

3. Замер и измерение сопротивления заземления дома;

4. Проверка и обследование молниезащиты и заземления;

5. Доставка молниезащиты и заземления от производства до заказчика день в день.

За всеми подробностями по молниезащите и заземлению обращайтесь по телефонам: 8 (495) 532-03-95, 8 (925) 917-32-51, почта: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Системы заземления частного дома в Москве. Поставка комплектующих молниезащиты по оптовым ценам.


Порядок создания

Главная функция системы – достижение нужного уровня сопротивления. С этой целью обычно применяются горизонтальные и вертикальные электроды, обеспечивающие требуемое растекание электрического тока. Вертикальные электроды можно устанавливать в мягком грунте, а для каменистой почвы лучше подходят горизонтальные электроды.


Порядок установки

Для системы TN-S монтаж заземления не нужен. Нулевой (заземляющий) проводник идет с линии, и его нужно лишь прикрепить к основной заземляющей шине. Таким образом, будет заземление, но о молниезащите нужно подумать дополнительно.

Обычно защитное заземление в частном доме устанавливается у дома или у столба, желательно разместить заземлитель недалеко от основной заземляющей шины. Нужно забить вертикальны шестиметровый электрод. Благодаря скромным размерам конструкции ее можно установить, например, в подвале.

Тонкости заземления газового котла

Если в доме есть газовый котел, то может потребоваться заземление с сопротивлением до 10 Ом. Установить комплект можно в несколько точек, которые затем соединяются горизонтальным электродом на глубине до 0.7 м и на расстоянии 1 м от стены.

Заземление для защиты от молнии

Перед началом работ следует заранее разобраться, есть ли необходимость обеспечения молниезащиты. Заземление на даче для защиты от молнии должно быть определенного типа. Необходимо установить хотя бы 2 электрода с длиной не менее 3 м. Они должны быть объединены горизонтальным электродом достаточной длины – чтобы между штырями было минимум 5 м.

Заземление жилого дома должно монтироваться вдоль стены, и оно будет своеобразным соединением двух токоотводов. Если их несколько, то логичным решением может оказаться прокладывание контура на глубине до 0. 7 м и на расстоянии не менее 1 м от стены.

Купить комплект заземления, полностью готовый к установке, можно в интернет-магазине компании «Сталь-Про».

Заземление частного загородного дома


Зачем нужно и надо ли заземление в частном доме и можно его сделать своими руками?

Часто задаваемый вопрос: «Можно ли сделать заземление в частном доме своими руками?» - Может и можно….

Госстандартом России и Минтопэнерго России от 09.08.93, Департамент электроэнергетики и Главгосэнергонадзор Минтопэнерго России приняли решение о внесении изменений в гл. 7.1 (ПУЭ, 6-е изд., 1986 г.) «Электрооборудование жилых и общественных зданий». В п. 2 этого решения указывалось:
«Ввести дополнительный абзац в п. 7.1.33: В жилых и общественных зданиях линии групповой сети, прокладываемые от групповых щитков до штепсельных розеток, должны выполняться трехпроводными (фазный, нулевой рабочий и нулевой защитный проводники).
Питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями. При этом нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один контактный зажим».
Таким образом, был сделан первый шаг по пути внедрения в России в электроустановках жилых и общественных зданий системы заземления TN-C-S.
В ПУЭ 7-го издания требования к выполнению групповых сетей сформулированы следующим образом:
п. 7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления ТN-S или ТN-С-S.

Из указаний п. 1.7.59 — Допускается применения системы заземления TT для частных домов, если условия электробезопасности в системе TN не могут быть обеспечены.
Например, для индивидуального жилого сектора условия электробезопасности в системе TN не могут быть обеспечены, при получении питания от воздушных линий с применением неизолированных проводов ВЛ. В этом случае, применение системы ТТ рассматривается как временная (вынужденная) мера — до замены неизолированных проводов ВЛ на изолированные.

В новом строительстве и при реконструкции старой электросети загородного дома, на вводе к электроустановке, нужно устанавливать заземление (с учетом применяемой системы) и с выполнением защитных мер электробезопасности — в настоящее время в соответствии с главами 1.7 и 7.1 Правил устройства электроустановок(ПУЭ).


Сопротивление установленного заземления для электросети дома (220, 380В), должно соответствовать требованиям к электроустановкам до 1кВ.

Значения сопротивления заземляющих устройств для каждого вида электроустановок должны удовлетворять значениям, приведенным в соответствующих главах Правил(ПУЭ) и таблице 1.8.38.

Наибольшие допустимые значения сопротивлений заземляющих устройств ПУЭ

Сопротивление заземления для дома с газовым оборудованием — не более 10 Ом(требование газовой службы)


Схемы подключения заземления к электросети дома 380В и 220В:

По какой схеме подключать заземляющее устройство к электросети дома, должен определать квалифицированный электрик в строгом соответствии с требованими базы правил ПУЭ.
Первое, на что обращает внимание специалист — какая будет применена система заземления и после этого будет понятно нужно ли заземлять ноль [повторное заземление] конкретно для электроустановки этого дома или нет.

Основополагающя база правил для заземления — это ПУЭ.
Трактовка из глав ПУЭ:
1.7.57. Электроустановки напряжением до 1 кВ жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью с применением системы TN.
7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S.
Исходя из этого следует, что заземление загородного дома выполняется, как правило, присоединением заземляющего устройства к нейтрали источника питания(повторное заземление) и раделением «нуля»(pen) на нулевой рабочий(N) и нулевой защитный (PE)

Схема подключения заземления дома в системе TN-C-S:

1 — заземление трансформатора питающей электросети;
2 — подключение контура заземления к нулевому проводу(повторное заземление) на вводе к электроустановке дома.

Если условия электробезопасности в системе TN не могут быть обеспечены (например, если ВЛ состит из неизолированных проводов и т.п.), в этом случае применяется система TT:
Это указано в пункте 1.7.59. — Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО.
При этом должно быть соблюдено условие:

  • RaIa≤ 50 B,
    где Ia— ток срабатывания защитного устройства;
  • Ra— суммарное спротивление заземлителя и заземляющего проводника;
    при применении УЗО для защиты нескольких электроприемников — заземляющего проводника наиболее удаленного электроприемника.

Чтобы обеспечить минимально необходимый уровень безопасности для людей от прикосновения к токоведущим частям, требуется выбирать дифференциальный ток УЗО не более чем 30 мА(0,03А). Следует учитывать, что электромеханические УЗО гораздо надёжней чем электронные.

Схема подключения заземления в системе ТТ.

1 — заземление трансформатора;
2 — заземляющее устройство, независимое от нейтрали трансформаторной подстанции .
ВНИМАНИЕ! Применение системы заземления TT без УЗО — КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

При отсутсвии УЗО в системе ТТ и возникновении ситуации, связанной с замыканием и протеканием тока через заземлитель в грунт — автомат не отключит аварийную линию и ток будет продолжать неконтролируемо стекать в землю.
Последствия такого стечения обстоятельств непредсказуемы — возможно поражение электрическим током, прогорание электропроводки, пожар и т. п.

Виды и размеры заземления:

Вертикальные электроды заземляющего устройства устанавливаются в ряд или в виде какой-либо геометрической фигуры или по прямой линии, в зависимости от гунтовых условий и удобства монтажа заземления и используемой площади около дома.
Важнный момент — Для уменьшения экранирования, расстояние между вертикальными заземлителями контура устанавливается равным длине заземлителя. Экранирование сказывается тем больше, чем ближе друг к другу расположены единичные заземлители: общее сопротивление уменьшается не пропорционально числу единичных заземлителей, соединенных параллельно, а несколько меньше.

Конструкция заземляющего устройства: L – длина одиночного заземлителя; K – расстояние между соседними (смежными) заземлителями.
Из этого следует, что размер (габариты) контура заземления «треугольник» или другой конфигурации пропорционально зависит от длины вертикальных заземлителей.

Можно ли сделать заземление для дома одним штырем? Можно, если заземлитель не предназначен для молниезащиты.
В случаях, когда требуемое сопротивление заземления достигается единичным модульным глубинным заземлителем (модульно-штыревое заземление) — существенно уменьшается объем земляных работ.

• Модульные зазводские заземлители, из стойких к коррозии материалов, обеспечивают высокую коррозионную стойкость заземляющего устройства;
• Установка с одной точки, в зависимости от грунтовых условий, может обеспечить низкое сопротивление растеканию тока заземляющего устройства;
• Сопротивления заземляющего устройства не зависит от изменения климатических условий;
• При таком монтаже, в отличии от многоэлектродного контура, не нужен горизонтальный заземлитель — соответственно уменьшение земляных работ.
• Модульные комплекты заземления — это надежные материалы для заземлителей электроустановки дома, дачи, коттеджа.
• Срок службы, в зависимости от грунтовых условий, 30-50 лет

Заземлители и проводники, проложенные в земле, должны иметь размеры не менее приведенных в табл. 1.7.4.(ПУЭ)


Дополнения к ПУЭ — перечень и требования для коррозионно стойких материалов:
— ГОСТ Р 50571.5.54-2013 «Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов.»

Проверка установленого заземления:

Основной критерий качества установленного заземления для частного дома (и не только) — это сопротивление растеканию тока, точное значение которого возможно узнать только после поверки (измерительных работ).
Если при монтаже самой конструкции заземляющего устройсва своими руками проблем особо не возникает, то проверка сопротивления проиводится не всегда. Производить замеры нужно в обязательном порядке и сопротивление заземления должно соответствовоать нормативам. Но чаще всего владельцы загородных домов пренебрегают этой процедурой, которая является одной из важнйших составляющих при монтаже.
После монтажа выполняются приемо-сдаточные испытания согласно ПУЭ.
В дальнейшем Измерение сопротивления растеканию тока заземляющих устройств должно производиться в сроки, установленные Правилами эксплуатации электроустановок потребителей (ПЭЭП) не реже одного раза в 6 лет, а также после каждого капитального ремонта и длительного бездействия установки.
Периодичность проверки параметров заземляющего устройства следующая: проверка ЗУ в полном объеме — не реже 1 раза в 12 лет.
Проверка коррозионного состояния элементов ЗУ, находящихся в земле:
Локальные коррозионные повреждения заземляющих проводников выявляются при осмотрах (в основном со вскрытием грунта), а также при измерениях напряжения прикосновения и проверке металлосвязи. Если заземление для дома выполнено из чёрного металла (уголков, труб, полосы и т.п.), то самыми уязвимыми для коррозии являются сварные соединения и они проверяются в первую очередь.

Заземление частного дома и цена(стоимость) работ:

Какая будет стимость заземления для частного дома?
На вопрос «цены заземления» и стоимости работ — можно назвать только ориентировочную сумму.
Возникает ещё один вопрос — с чем это связано?

Основной показатель работоспособности заземляющего устройства — это сопротивление растеканию тока, которое, в свою очередь, зависит от удельного сопротивления грунта на месте монтажа. чем меньше его значение, тем легче произвести установку заземления, соответственно с меньшими материальными и трудовыми затратами.
Например, при выполнении работ в сухой глине — потребуется гораздо меньшая длина заземлителя/лей (соответственно и меньшая цена), если сравнивать с монтажом на участке где сухая супесь, которая обладает большим удельным сопротивлением.
Качественная установка заземления производится с измерительным прибором и окончательная длина и количество заземлителей определается по результатам поэтапных измерений. При отсутсвии замеров нет гарантии, что показания соответствуют нормативам.
Так же на цену заземления влияют применяемые материалы — заводские стойкие к коррозии комплектующие обойдутся дороже, но и прослужат гораздо дольше.

Особенности заземления для молниезащиты дома:

Теоретической основой при монтаже заземляющего устройства для молниезащиты служит РД 34.21.122-87( I- II- III категории) — ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ.
В инсткуции указаны допустимые конструктивные особенности — минимальное количество, расположение и длина вертивальных и горизонтального заземлителей и следует ли объединять заземлитель защиты от прямых ударов молнии с заземлителем электропроводки дома.

Некоторые пункты из инструкции III категории — (РД 34.21.122-87):
трактовка из 2.26. …каждый токоотвод от стержневых и тросовых молниеприемников должен быть присоединен к заземлителю, состоящему минимум из двух вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом длиной не менее 5 м;
…Во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановки, указанным в гл. 1.7 ПУЭ
трактовка из 2.30. б) ….. При длине строения менее 10 м токоотвод и заземлитель могут быть выполнены только с одной стороны;

Когда на объекте устанавливается внешняя система молниезащиты (грозозащиты) оптимальным вариантом с точки зрения электромагнитной совместимости является организация отдельного заземляющего устройства для молниезащиты, которое потом соединяется с общим контуром электроустановки частного дома.

D.3 Заземляющие электроды заглубленные в грунт.

ГОСТ Р 50571.5.54-2013

Заземляющие электроды заглубленные в грунт могут быть выполнены из:
— стали горячего цинкования,
— стали в медной оболочке,
— стали с медным покрытием,
— нержавеющей стали,
— голой меди.
Соединения между различными металлами не должны быть в контакте с почвой. Не следует применять другие металлы и сплавы. Минимальная толщина и диаметры деталей принимаются для обычных рисков химического и механического старения. Однако, эти размеры могут быть не достаточными в ситуациях,где присутствуют существенные риски коррозии. С такими рисками можно встретиться в почвах, где распространяют блуждающие токи, например возвратные токи постоянного тока в цепях электрической тяги или в близи установок катодной защиты. В этом случае должны быть приняты специальные меры предосторожности. Заземляющие электроды должны быть заглублены в самых влажных частях грунта. Они должны быть расположены вдали от свалок отходов, где возможна фильтрация, например, экскрементов, жидких удобрений, химических продуктов, кокса, и т.д., которые могут их разъесть и расположены максимально далеко от оживленных мест.

Заземление дома своими руками | Строительный портал

Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление. Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно.

  1. Для чего необходимо защитное заземление
  2. Что собой представляет контур заземления
  3. Как произвести расчет заземления
  4. Как сделать заземление в частном доме своими руками



Для чего необходимо защитное заземление



В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением.

Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия.

Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт). При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю.



Что собой представляет контур заземления

Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления.

Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м.

Важно! Контур заземления в обязательном порядке обустраивается ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м.

Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления.



Контур заземления из черного металлопроката

В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку.

Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта.

Важно! Перед тем как делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе. Спросите у них, какие чаще всего конструкции, и с какими характеристиками обустраивают в вашем регионе. На какую глубину ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.



Модульные системы заземления

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

В комплект входят стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне есть нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт есть наконечники, которые навинчиваются на резьбовое соединение. Таких наконечников несколько видов для разных грунтов. Еще в комплекте есть зажимы для соединения вертикальных (стержней) и горизонтальных (полос) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

У готовых модульных систем заземления есть несколько существенных преимуществ:

  • Путем соединения вертикальных элементов можно осуществить заглубление на 50 м;
  • Стержни не сильно поддаются коррозии благодаря медному напылению и нержавеющей стали;
  • Не требуются сварочные работы;
  • Обустройство может сэкономить площадь, т.к. всю систему можно оборудовать на 1 м2;
  • Для монтажа не требуется специальное оборудование;
  • Долговечные.

Выбор системы заземления, самодельная или готовая модульная, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед обустройством необходимо произвести расчеты заземления.



Как произвести расчет заземления



Для тех, кто не любит лишних сложностей, существует вариант выполнения заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1,5 до 2 м, соединить их между собой и произвести замер сопротивления контура. Требования к заземлению таковы: сопротивление заземляющего контура должно быть в диапазоне от 4 до 10 Ом. А общее правило – чем меньше значение сопротивления, тем лучше. Если результат замеров нашего контура не удовлетворяет требованиям, то добавляем еще электроды и соединяем с уже установленными. Снова производим замеры. И так повторяем до тех пор, пока наш контур не будет иметь сопротивление 4 Ом.

Более правильным решением будет все же произвести все необходимые расчеты до начала монтажа контура. Самое главное – определить количество требуемых электродов и длину горизонтального заземлителя (полосы). Все это напрямую зависит от свойств грунта, а точнее его сопротивления.

Первым делом определяем сопротивление одного стержня.

Значение удельного сопротивления грунта для расчетов можно брать из таблицы.

Если же грунт неоднородный, тогда его сопротивление рассчитывается по формуле:

Значение сезонного климатического коэффициента можно брать из таблицы:

Если не брать в расчет сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле:

Находим сопротивление растекания горизонт. заземлителя:

Длину заземлителя находим по таким формулам:

Теперь можно рассчитать сопротивление электродов:

Окончательное количество электродов:

Коэффициент спроса можно узнать из таблицы:

Показатель коэффициента использования обозначает влияние токов друг на друга, которое зависит от расположения вертикальных заземлителей. При параллельном соединении электродов токи, проходящие по ним, влияют друг на друга. Чем меньше делается расстояние между вертикальными электродами, тем больше сопротивление всего контура. Именно поэтому иногда советуют разносить стержни друг от друга на расстояние, равное их длине, например, 3м.

Полученное в ходе расчетов значение количества электродов округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к монтажу.



Как сделать заземление в частном доме своими руками



Монтаж заземления рекомендуется начинать в теплое время года. Во-первых, так легче производить земляные работы. Во-вторых, более точным и максимальным будет значение сопротивления грунта. Для качественного заземления это очень важно. А то можно сделать заземление, когда грунт временно насыщен водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учесть максимальное значение.

Мы будем рассматривать обустройство контура заземления из металлопроката в виде треугольника:

  • Первым делом выбираем удобное место. Копаем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 – 0,7 м. Длина каждой линии такая, как мы определили в ходе расчетов (длина горизонтального заземлителя).
  • От одного из углов (любого) копаем траншею, ведущую к силовому щитку возле дома.
  • Вертикальные заземлители – электроды вбиваем в вершины треугольника. Можно использовать стальной уголок 50*50 или любой другой стержневой металлопрокат. Для удобства забивания в грунт  конец стержня заостряем болгаркой. Если грунт слишком твердый, чтобы забивать в него электроды, тогда бурим скважины.
  • Стержни заглубляем так, чтобы их верхушка торчала из земли. Если нам пришлось бурить скважины, то вставляя в них электроды, засыпаем их грунтом вперемешку с солью.
  • Стальную полосу (минимум 40*5 мм) привариваем к стержням таким образом, чтобы образовался треугольник. Одну полосу ведем по траншее к силовому шкафу.
  • В частный дом заземление заводим через щиток. Для этого полосу присоединяем к проводу заземления или непосредственно силовому щитку  болтом 10 мм. Болт в обязательном порядке привариваем к полосе.

  • Следующий этап – проверка заземления. Для этого потребуется прибор «Омметр», стоит он немало. Ради того, чтобы раз – два за всю жизнь проверить сопротивление, покупать его накладно. Поэтому приглашаем для проверки сопротивления контура специалистов из энергоуправления. Помимо того, что они произведут замеры, также заполнят паспорт контура заземления. Если показатели сопротивления соответствуют норме, тогда можно закапывать контур. Если же нет – тогда вбиваем дополнительные электроды.
  • Засыпаем траншею. Используем для этого однородный грунт без примесей щебня или строительного мусора.

Важно! В засушливую погоду контур заземления рекомендуют поливать водой со шланга, так его сопротивление уменьшается.

Для более качественного срабатывания автомата отключения выполняют еще и заземление нейтрали. На входе в здание нейтраль соединяют с повторным заземлением. Дело в том, что в частные дома электричество приходит по воздуху. Для опор ЛЭП 6 – 10 кВт выполняется повторное заземление нейтрали, а вот для ЛЭП 0,4 кВт – практически никогда энергокомпании этого не делают. Чтобы нагрузка распределилась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседские тоже были заземлены). И это заземление не объединять с контуром.

Если Вы не уверены, что все сделаете правильно, можете обратиться в специализированные организации, которые выполнят и все необходимые расчеты, и монтаж со знанием дела. Если же Вы ярый хозяйственник, который привык все делать собственноручно, что ж, дерзайте. Только помните – Ваше творение призвано защищать всю семью.

Как сделать заземление в частном доме правильно ?

Автор Alexey На чтение 9 мин. Просмотров 1.5k. Опубликовано Обновлено

О важности заземления электроприборов и всей сети, как об основополагающем принципе электротехнической защиты от поражения электрическим током говорилось много, нет нужды повторяться.

Но стоит заметить, что в отношении отдельно стоящего частного дома есть ещё один весомый довод о необходимости заземления – это молниезащита здания, внутренних металлических конструкций, электросети и оборудования. От правильности расчёта, от скрупулезного и качественного выполнения всех работ зависит электротехническая и пожарная безопасность в доме.

Приступая к действию

Поскольку заземление – это процесс, включающий в себя теоретические расчётные вычисления и практическое воплощение комплекса задуманных и изготовленных конструкций, то необходимо вначале составить подробный план действий.

В первом пункте нужно определить, по какой системе будет выполнено заземление в частном доме своими руками. Исходя из возможного типа подведённых к фасаду здания линий электропередач, таких систем, доступных для самостоятельного воплощения может быть две: TN-С-S и TT.

Система заземления ТТСистема заземления TN-C-S

Подвод линии, как правило, воздушный, очень часто неизолированными проводниками, что свидетельствует о ненадёжности электроснабжения, заключающейся в большой вероятности обрыва ноля.

Ввод в дом незапланированным алюминиевым проводом

Иногда встречаются воздушные линии (ВЛ) выполненные самонесущим изолированным проводом (говорят СИП кабель), даже если он пятипроводный, то очень мала вероятность того, что в нём присутствует провод защитного заземления PE, чаще всего пятый проводник используется для уличного освещения.

Ввод в дом с помощью провода СИП 2х16

Это значит, что ввод в дом выполнен по старой системе TN-С, и необходимо будет выполнить разделение совмещённого PEN провода на защитный PE, и рабочий ноль N. В черте города можно встретить подземный ввод, где заземление будет выполнено по TN-С-S или даже TN-S, то в этом случае достаточно сделать трёхпроводную электропроводку в доме.

Выбор будущей системы заземления

Допустим, ввод ВЛ, провода неизолированный. В ПУЭ говорится, что если нельзя обеспечить электротехническую безопасность обычными методами, то допускается применение системы TT, в которой контур заземления не связан с сетевым проводом PEN, соответственно безопасность заземлённого оборудования не будет зависеть от возможного обрыва ноля.

Повторное заземление  ЛЭП

Поэтому, отвечая самому себе на вопрос: какую систему выбрать – нужно внимательно изучить систему электроснабжения, осматривая воздушные линии, пройтись от дома до самого трансформатора. Не нужно быть знатным электриком, чтобы оценить качество монтажа и обслуживания – порой в сельской местности линии электропередач находятся в крайне плачевном и убогом состоянии.

Полоса повторного заземления

Также нужно осмотреть, как близко от проводов растут деревья, не пересекаются ли ветки – во время сильного ветра как раз обломки древесины или упавшего целиком деревянного ствола становятся причиной аварий на линиях.

Данный осмотр необходим для того, чтобы определиться: TN-C-S заземление выбрать, или TT. Если линии в удовлетворительном состоянии, за ними ухаживают, столбы бетонные и на них выполнено повторное заземление нуля, ВЛ выполнены СИП, то надёжней будет TN-С-S.

Новая ЛЭП выполненная проводом СИП.

Но, если, как говорится, электросеть «на ладан дышит», то уповать на защитные свойства совмещённого приходящего провода PEN не стоит, если в любой момент фаза может замкнуть на ноль, который тут же где-то у трансформатора отгорит, и по металлических заземлённых поверхностях дома будет «гулять» смертельное фазное напряжение. Если линии ненадёжны, то необходимо будет планировать заземление по TT системе.

Провод заземляющего устройства

В независимости от выбранной системы заземления, расчет и выполнение заземлителя будет одинаковым, хотя в отношении TT необходимо будет проявить особую аккуратность, ведь будущее заземляющее устройство будет являться последним и единственным рубежом электротехнической защиты, без подстраховки с помощью совмещённого PEN провода.

Интуитивно понятно, что провода заземляющего устройства (ЗУ) должны безопасно отвести кратковременный ток короткого замыкания и продолжительный ток, близкий к номинальному значению срабатывания защитного входного автомата. 6мм² — минимально допустимое значение поперечного сечения медного провода, соединяющего ЗУ и шину PE, которую ещё называют ГЗШ – главной заземляющей шиной.

Точка соединения контура заземления с проводником минимального сечения 6 мм2

Если суммарные возможные входные токи больше, чем сможет выдержать провод с данным сечением, то его необходимо будет пересчитать согласно данным из таблицы.


Но провода ЗУ – как раз такой случай, что чем толще – тем лучше характеристики сопротивления и механическая надёжность. Использовать алюминиевые провода для соединения заземлителя и ГЗШ нежелательно, так как не допускается его прокладывать в земле без защитной изоляции, к тому же на клеммах будет происходить коррозия из-за гальванических процессов.

Расчёт заземлителя

Есть два типа заземлителей:

  • Естественные – все токопроводящие предметы, находящиеся в грунте;
  • Искусственные – преднамеренно помещённые в землю проводники;
  • ПУЭ рекомендует использовать как естественные, так и искусственные заземлители.

Не допускается использовать для заземления различные металлические конструкции заборов, оград, поручней, игровых площадок. Если использовать естественные заземлители нет возможности, то необходимо будет рассчитать количество искусственных заземлителей, выбрать способ их соединения, запастись металлопрокатом и электросваркой, чтобы заземление дома своими руками было выполнено максимально надёжно.



Монтаж искусственного заземлителя из уголков стали и крепление проводником от ЗУ к шине PE

В таблице указаны минимально допустимые размеры металлопроката, используемого для выполнения заземлителей.

Далее нужно выбрать место установки заземлителей. Если грунт каменистый и не подходит для заземления, то копают траншею, засыпают подходящей почвой, утрамбовывают и устанавливают в неё заземлители.

Чтобы растекание токов от заземлителей было максимально эффективным, грунт должен быть влажным, поэтому в сухую погоду данный грунт необходимо поливать, лучше раствором поваренной соли.

Наглядный пример контура заземления частного дома

Установка заземлителей

Если сеть однофазная, и будет использоваться система TN-С-S, где основную функцию заземления будет выполнять приходящий по воздушной линии PEN провод, то можно ограничиться одним простейшим контуром, состоящим из нескольких штырей.

Чтобы установить такой заземлитель, нужно прокопать траншеи ниже глубины промерзания грунта, вбить штыри в землю и надёжно проварить соединения прутков и полос.

Такой контур заземления подходит для небольшого частного дома



Ввод заземляющего контура в дом лучше сделать в виде полосы, и там уже соединить с медным проводом при помощи болтового соединения.

Можно сделать линейный контур заземления, но его надёжность будет ниже из-за соединения штырей шлейфом.
Более надёжным будет контур с двумя и больше группами заземлителей.

Если ввод трёхфазный, или будет использоваться заземление системы TT, то необходим более надёжный контур, его схема выглядит как замкнутый вокруг дома горизонтальный заземлитель с группами вертикально вбитых штырей.

Контур заземления по периметру здания

Соединение с ГЗШ делается при помощи нескольких полос, приваренных в разных местах по всему контуру.

Проверка качества заземления

Далее необходимо будет проверить металлосвязь и сопротивление выполненного контура. Так как сопротивление грунта зависит от приложенного напряжения (имеет нелинейную характеристику) то данные измерения нельзя провести при помощи обычного мультиметра.

Для проверки необходимо будет пригласить специалиста электротехнической лаборатории с соответствующим оборудованием.

Самые жёсткие требования предъявляются к заземлению нейтрали трансформатора, сопротивление ЗУ которого должно быть не более 2, 4, 8 Ом соответственно напряжениям измерения 660, 380, 220В трёхфазного тока, или 380, 220, 127В однофазного. Максимально допустимые значения сопротивлений заземлителей 15, 30, 60 Ом при соответствующих вышеприведённых измерительных напряжениях.

Естественно, что чем меньше сопротивление, тем лучше. Для PEN провода ВЛ ПУЭ требует сопротивление 5, 10, 20 Ом – на эти значения (10 Ом для однофазной сети) можно ориентироваться, измеряя сопротивление заземления на ГЗШ.

Разделение PEN проводника на рабочий ноль и провод заземления

Как известно, PEN проводник в системе TN-С является одновременно нулевым рабочим и защитным заземляющим проводом. Его разделение на PE (жёлто зелёный провод, подключается к заземляющему контакту розеток) и N (подключить к силовым клеммам розетки) производят в точке повторного заземления на вводном распределительном устройстве, или по-простому: в электрощите.

Таким образом, происходит процесс зануления шины PE, и повторного заземления PEN провода.

Выдержки из ПУЭ 1.7

Разделение должно выполняться до узлов коммутации (защитного автомата, счётчика), и является возможным, если выполнены условия по сечению вводных проводов (10мм² медь, 16мм² алюминий).

Правильно сделанное разделение PEN должно выглядеть так

Разумеется, если идет речь о том, как сделать заземление на даче, то данная иллюстрация мало подходит, так как такой большой электрощит в дачном домике не требуется. Но зато наглядно видно, как должно осуществляться разделение PEN провода:

  • Шины PE и N должны быть раздельными;
  • N шина должна находиться на изоляторе;
  • Между данными шинами устанавливается перемычка;
  • Подключение вводного PEN проводника и провода от ЗУ осуществляется на ГЗШ;
  • Все провода должны подключаться на отдельные болтовые соединения;
  • Заземляющие проводники должны неразрывно следовать к потребителям (к розеткам или корпусам электроприборов), подключение шлейфом не допускается.

Перемычка устанавливается, чтобы было удобно проводить различные измерения.

Итоги

Таким способом можно перейти от устаревшей TN-С системы заземления и оборудовать весь дом трёхпроводной или пятипроводной (трехфазная сеть) электропроводкой по системе TN-С-S, подключить трёхконтактные розетки, надёжно защитив домашнее электрооборудование от влияния помех и грозовых перенапряжений (понадобятся грозозащитные модули), а себя и всех обитателей дома от электрического поражения.

Нужно помнить, что поскольку эффективность заземления зависит от погоды и времени года, то для электропроводки системы TT обязательным является применение УЗО, так как значения тока утечки через заземление может быть недостаточно, чтобы сработал защитный автомат.

ПУЭ 1.7

Конечно, сделать заземление в квартире своими руками подобным способом разделения PEN провода будет нереально, так как доступ к ВРУ многоквартирного дома должны иметь только соответствующие службы.

Заземление по системе TT является более реальным, но необходимо будет потратиться на длинный провод к заземляющему контуру, и как-то договориться о проведении земляных работ.

Возможно, будет проще всем жильцам дома договориться, собрать деньги и заплатить специалистам, чтобы они перевели энергоснабжение дома на TN-С-S систему заземления.

Заземление в частном доме: что такое, как проверить и как правильно сделать заземление

Мы уже писали о том, зачем нужно заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями грунта в частных домах. Пожалуй, главным отличием этой схемы является необходимость страховки.

ООО ГеоГраффити

Заземления много не бывает
Как и в многоквартирных домах, в частных домах существует три вида электропроводки.В старых домах — двухпроводная сеть системы TN-C, новая трехпроводная система TNC-S или ТТ с заземленным нулем и независимым от заземляющего контура. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Вам не нужно обращаться в управляющую компанию и просить ее обновить электропроводку при регулярном обслуживании. И особо не надо ждать когда дойдет очередь до капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, уметь правильно действовать.

Схема сайта aquatic-home.ru

Сельские электрики часто просто кладут на землю кусок стального уголка или арматуры, к которой подсоединяется медный провод. Да, в качестве дополнительного грунта такая конструкция возможна. Но для полного контура заземления этого недостаточно.

Требует особого внимания к проводке системы заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода.Ведь в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, никаких дублей — то есть повторных заземлений на пути от трансформаторной подстанции к нагрузке.

Схема сайта housediz.ru

Сколько фаз должно входить в дом?
Подключение в частном доме может быть однофазным (как на схеме выше) и трехфазным, в этом случае вы «берете» электроэнергию из локальной сети не двумя, а тремя проводами.Для небольших сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домохозяйства предпочтительнее.

Во-первых, позволяет использовать оборудование, требующее подключения к трехфазным розеткам (электрокотлы, электроплиты, банные печи, деревообрабатывающие станки).

Во-вторых, при правильно разработанной схеме электроснабжения можно свести к минимуму провалы напряжения в сети при включении мощных устройств.

В-третьих, в трехфазной сети можно равномерно распределить нагрузку: фаза в, фаза в ванне, все три в гараже и мастерской.

Фото с сайта chebo.biz

Как сделать заземление в частном доме?
Заземление для сети имеет идентичную конструкцию, независимо от количества фаз. Кроме того, для системы молниезащиты необходим контур заземления, как у частного дома на 15 кВт. Здесь возможны два варианта.

1. Использование в качестве заземлителя заглубленных или забитых в землю токопроводов: стальной проволоки, участка и т.п.Подходят два или три металлических стержня, соединенных сварной крестовиной. Стержни имеют контур в форме треугольника на расстоянии не менее трех метров друг от друга. Глубина грунта — 2-3 м. В этом случае перемычка между стержнями должна располагаться чуть ниже полуметра под землей. К одной из перемычек приварен токосъемник из стальной проволоки, выходящий на поверхность.

Фото с ампероф.ru

Важно: Для подземной части данной конструкции допустим только сварной шов, так как любые другие (например, свинчиваемые) в земле корродируют и теряют свою надежность. Медный провод от домашнего щитка подключается к токоприемнику с помощью зажимных клемм. Клипса всегда обработана антикоррозийной смазкой.

Подробнее о том, как сделать заземление в частном доме (и какое оно должно быть), мы писали в статье о молниезащите. Убедитесь, что сельский электрик знает эти детали, прежде чем подключать заземляющую пластину.

ПО ТЕМЕ…
Вопрос: Зачем нужна молниезащита

Фото с сайта zazem812.ru

2 . Готов купить комплект в виде набора стальных стержней (есть подороже, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавеющая сталь служат многие десятилетия.

Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод обычно достаточно. Техническое обслуживание заземлителей — только периодический (раз в два-три года) осмотр наружных контактных групп и при необходимости чистка и смазка контактов.

Узнать или проверить есть ли заземление в частном доме, так же как и в квартире.

Фото с сайта elektro.ru

Комплексный случай: Электролитическое заземление
Электролитическое заземление — это тоже «коробочное» решение, но оно предназначено для грунтов с высоким электрическим сопротивлением (т.г., заглублять в сухую, песчаную почву), места, где нет возможности заглубляться в землю (скальное основание), и с ограниченным пространством (высокая плотность застройки).

В качестве заземлителя здесь используется L-образный полый стержень или электрод, заполненный специально приготовленной смесью минеральных солей.

Однако, если ваш дом не находится в пустыне или вечной мерзлоте, в электролитическом заземлении нет необходимости. Основная область его применения — промышленные объекты.

Джеймс Мартин Ассошиэйтс

Одинарное заземление для системы электро- и молниезащиты — так можно?
Скажем так, правила не запрещают.Но есть важный момент: сделать заземление сразу «в домашних условиях» — невозможно. Заземление системы молниезащиты должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек. Далее 1,5 м от фундаментов зданий. В то же время в грозу приближаться к нему опасно. Если в систему молниезащиты попадает молния, то создается электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, которые могут вывести из строя технику и даже стать причиной пожара.

Фото с сайта keaz.ru

Совет: Предотвратить нежелательные явления поможет установка на входной створке устройства защиты от перенапряжений (УЗИП). Устанавливается на дин-рейку, выглядит как УЗО (устройство защитного отключения), стоит несколько тысяч. А вот ремонт сгоревшей техники или ликвидация последствий пожара обойдется намного дороже.

СитиКрыша

Какое заземление, кроме проводки?
В отличие от многоквартирных домов, где для заземления требуется только проводка, в частных домах есть и другие элементы, которые необходимо подключить к цепи заземления.Например, газовый котел и система металлических труб, газовое отопление. Последний должен быть соединен с системой уравнивания потенциалов (СУЗ). Вопрос как сделать заземление газового котла, экспресс монтажники оборудования. Дилетанту здесь не место.

Представителям газовых компаний на соответствие их (повышенным) требованиям к качеству заземления. Главный показатель исправности заземлителя — сопротивление протеканию электрического тока. Стандартное значение для частного домовладения — не более 30 Ом (замерял прямо в точке расположения заземления, «дом» значит не проверял).Заземление, выполненное в схемах, которые мы описали ранее, связано с этим значением. Если ваша схема не «дотягивает» до высоких требований к газу (не более 10 Ом), скорее всего, придется делать дополнительную точку заземления.

Юлия Джучин

Не забудьте узо!
Неважно какое заземление сделано в вашем доме, подстраховку на случай его «осечки» поставить отдельное УЗО на отходящей линии на аварийную ситуацию в бане, в гараже или на улице с косилкой — вам не «вырубайте» весь дом.

Особое внимание следует уделить розеткам в помещениях с повышенной влажностью (санузлы, гардеробная, цокольный этаж). Имейте в виду, что в них можно устанавливать только розетки, специально предназначенные для наружной установки, в брызгозащищенном исполнении (с заглушками). А именно, минимальный класс защиты — IP54 (внутри помещения), IP65 (улица), с заземляющим контактом, подключение только через УЗО.

Мастерская братьев Титовых

ВАША ЧЕРЕДЬ…
Расскажите, какие нюансы заземления в дачном доме вы узнали на собственном опыте. Поделитесь в комментариях!

Заземление частного дома своими руками

Строить дом без проектируемого заземления как минимум безрассудно. Если есть проблема в проводке бытовых приборов, это нанесет вред жильцам дома. Проблема с изоляцией приведет к прохождению электрического тока внутри здания к электроустановкам, а это грозит неприятными последствиями. Как правильно сделать заземление для безопасности своего дома можно узнать на сайте.

Как сделать заземление в частном доме по ПУЭ и зачем нужно заземление

В системе электропроводки вашего дома заземление является одной из основных функций безопасности. И многие не знают, для чего нужно заземление на объектах. В случае пробоя система питания обеспечивает путь наименьшего сопротивления, она обеспечивает возврат тока на землю. Это снижает вероятность того, что короткое замыкание вызовет пожар или опасное для жизни поражение электрическим током.

Последняя и важная часть системы электроснабжения дома состоит из металлического заземляющего стержня, вбитого глубоко в землю, провода, соединяющего этот стержень с заземляющим наконечником сервисной панели или основания счетчика, и соединительного зажима между проводом и стержень. Как сделать энергосистему в частном доме — вы можете увидеть на картинке.

Заземление электроустановок является неотъемлемой частью электрической системы. Именно это обеспечивает безопасность жильцов, электрооборудования и приборов. Заземление частного дома по ПУЭ – сопротивление устанавливается не более 25 Ом. Для этого потребуется более одного заземляющего стержня. Это те же электроды, которые используются для подключения энергосистемы к электричеству. Они изготавливаются из различных материалов, однако медь является наиболее распространенным сырьем, используемым в жилых помещениях.Заземляющие стержни являются хорошими проводниками электричества; они позволяют току течь в землю, устраняя опасность для вас и электрической панели.

Заземляющий стержень, соединяющий домашнюю систему электроснабжения с землей, представляет собой медный металлический стержень в сочетании с оцинкованным железом или нержавеющей сталью.

Заземляющие стержни бывают длиной 2,5 метра и 3 метра, первый из которых является наиболее распространенным размером, используемым в жилых помещениях. Как правило, заземляющие стержни не должны превышать установленную норму.В сухой почве, которая обеспечивает большее сопротивление току, чем влажная почва, заземляющие стержни складываются и скрепляются вместе, чтобы они могли углубляться в землю.

Другой вариант — добавить второй заземляющий стержень. Как правило, это лучший вариант, согласно ПУЭ, размещать заземлители штанг на расстоянии не менее 1,8 метра. По возможности они должны попасть во влажную землю вокруг частного дома.

Неразумно и небезопасно устанавливать короткие заземляющие стержни, которые продаются для заземления телевизионных антенн и других устройств.Их использование для бытового электроснабжения недопустимо, так как приводит к отключению электроэнергии.

Модульное и переносное заземление частного дома своими руками

Во избежание поражения электрическим током людей, использующих устройство, каждая розетка должна быть подключена к электрической розетке. Но это работает только в том случае, если все розетки подключены к специальной цепи, которая заглублена в землю за пределами жилого дома.

Заземление в частном доме бывает двух видов, отличающихся по назначению. Система питания оборудования представляет собой сеть неизолированных проводов, проложенных по дому как часть проводной разветвленной цепи.Они подключаются к трансформатору на открытом воздухе и защищают домовладельцев от поражения электрическим током в доме.

Энергосистема соединяет электрическую систему вашего дома с землей. Модульное заземление помогает безопасно рассеивать неожиданные электрические заряды от других источников.

Электросети также помогают снимать статическое электричество. Их накопление в электронном оборудовании, таком как домашние компьютеры, может создать проблемы в работе. Это менее важная функция заземлителя, защищающая оборудование, а не людей.Поэтому ответ на вопрос, нужно ли заземление в частном доме, однозначно положительный. Так как без него вы будете защищены от воздействия тока. Как работает заземление на оборудовании видно на рисунке.

Модульное заземление используется для установки заземляющего оборудования:

  • в жилых домах;
  • в телекоммуникационных и энергетических зданиях;
  • на промышленных объектах.

Представляет собой набор сборных конструкций, который состоит из соединенных между собой стальных штырей длиной полтора метра.К преимуществам заземления можно отнести простоту установки электрода на глубину до тридцати метров без специального оборудования. Монтаж осуществляется одним человеком. Если у вас нет опыта, как сделать заземление в частном доме, обратитесь к специалисту.

Переносное заземление включает в себя специальное изделие, которое используется для устройства заземления отдельных участков установок. Основная функция – обеспечение безопасности специалистов при проведении ремонтных работ. Переносная заземляющая конструкция состоит из следующих элементов:

  • специальная токопроводящая жила из меди или алюминия;
  • фиксирующие хомуты;
  • специальные насадки;
  • диэлектрический стержень.

Установка заземления в частном доме дело серьезное и требует ответственности. Большинство владельцев домов могут справиться с установкой системы электропитания. Если вы не знаете, как сделать защитное заземление своими руками, рекомендуем обратиться к специалисту.

Заземление своими руками сложно установить без знаний, опыта и тонкостей.

  1. Заземляющий провод является связующим звеном между заземляющим стержнем и системой питания. Обычно они сделаны из меди.
  2. Заземляющие зажимы используются для соединения проводника электрода со стержнем.

Зажим желудь представляет собой зажим с овальным болтом, используемый для крепления к заземляющему стержню. Это широко используемый зажим для заземляющего стержня, одобренный для использования в местах непосредственной утилизации.

Хомут из латуни представляет собой двухкомпонентный хомут с установочными винтами, которые используются для крепления к стержню. Он имеет центральную точку с отверстием для крепления провода и установочный винт для затягивания провода. Зажимной тип используется для установки системы электроснабжения вокруг водопроводных труб.

Заземление и заземление имеют одну цель — заставить электричество поглощаться землей. Это делается путем подключения заземляющего провода к электроду. Есть несколько способов сделать это:

  • через водопроводные трубы и металлические стержни;
  • через провода, проложенные в фундаментах зданий;
  • заземленные пластины или кольца;
  • каркасы металлических зданий;
  • металлические корпуса для частных колодцев.

Не все знают, зачем нужно заземление.Без него риск поражения электрическим током жителей дома возрастает в тысячи раз. Необходимо защитить людей и оборудование от электрического тока.

Установка домашней системы электроснабжения

Заземление дома контуром своими руками предполагает использование конструкции из металлических заготовок, врывающихся в землю на одинаковое расстояние и закрывающихся соответствующей планкой. Схема заземления ПУЭ представлена ​​на изображении.

Перед установкой энергосистемы для частного дома необходимо уточнить некоторые важные моменты.

  1. Лучшей электропроводностью обладает глинистая почва. Эта земля – отличное место для установки защитной петли. Песчаный грунт можно обрабатывать соляным раствором, он улучшает проводимость тока, но снижает срок службы конструкции.
  2. Замкнутая петля, соединенная металлической полосой, более безопасна, чем прямая. В случае коррозии одной из опор вся конструкция продолжит функционировать.
  3. Место, где находится заземление, опасно для людей и животных! Контур должен быть огорожен или закрыт элементами декоративного оформления.

Правильно подключенная система питания обеспечивает функцию заземления и соединения в качестве встроенной системы защиты. Заземление частного дома играет важную роль в безопасности жильцов.

Перед тем, как заземлить дом, узнайте в компетентных органах электротехнические требования или правила в вашем регионе. Если вам нужно построить дом под ключ, обращайтесь к специалистам.



Как установить контур заземления.

Как сделать заземление в частном доме

Основой инженерных сетей в частном доме является электричество.Для безопасного использования электроэнергии в частном доме необходим контур заземления , в цепь которого объединены все бытовые приборы.

В контакте с

Что дает контур заземления

Контур заземления, несмотря на простоту своего устройства, многофункционален и выполняет функции :

Старший и младший брат, один месяц бежит как отчаянный в колесе хомяка навстречу, в следующем месяце бежишь на другом колесе, где и делаешь встречи и следуйте за бюрократией, но оставайтесь сухими с новой лимфой.Что вы можете сделать, чтобы избавиться от хомячьего колеса и холодного телемаркетинга. Первое, что вам нужно понять и принять, если вы хотите избавиться от ручных агентов по недвижимости, это то, что ваши деньги можно заменить, и вы можете зарабатывать все больше и больше.

Материал электрода

То, что вы не можете заменить, это ваше время. Поэтому вам нужно перестать использовать свое время в качестве ресурса и вместо этого инвестировать деньги, чтобы заработать больше денег. Ничего: «Но это работает для людей в пригороде, у меня есть агентство в центре, и люди спешат.»

  • Защита человека от поражения электрическим током при прикосновении к неисправному прибору.
  • Снижает уровень высокочастотных магнитных помех, излучаемых бытовыми электроприборами и самой инженерной электрической сетью в доме.
  • Обеспечивает безопасную работу электроприборов, работающих в условиях повышенной влажности (стиральные и посудомоечные машины, бойлеры и проточные водонагреватели).
  • Удаляет шумовые помехи в электрической сети.

Устройство заземления в частном доме

Устройство контура заземления для частного дома, обусловлено правилами ПУЭ и несложно в процессе изготовления.

Если вы находитесь в этой депрессивной палате, закройте блог и вернитесь туда, откуда пришли. Так что не теряйте времени на двоих. Другое дело для тех, кто работает в «риелторских группах». Ваша стратегия, так как у вас нет системы, выходящей за рамки самодельного хомяка, состоит в том, чтобы набрать много людей с единственной целью отправить его из пушки в колокол и перемолоть по телефону людей, занимающихся другими делами дома.

Ваша цель должна состоять в том, чтобы иметь очень мало избранных агентов, которые много зарабатывают и вокруг которых вы строите систему создания контактов. Теперь, если понятно, что мы можем продолжать, но повторим для безопасности: ваше время истекло, и вы не можете поместить его в рычаг. Что потенциально бесконечно, так это деньги, и это то, что вы должны использовать, чтобы люди знали вас и хотели доверить продажу своей собственности.

Содержит защитную цепь непосредственно из 3-х заземлителей  вкопанных в землю и металлической сварной конструкции, являющейся отводящей шиной для электричества.

Применение в конструкции нескольких заземлителей обусловлено тем, что площади одного недостаточно для создания необходимой площади для полноценной защиты и несколько электродов, соединенных между собой на расстоянии, компенсируют это.

Как использовать денежный рычаг для автоматического получения недвижимости

Итак, начните свое печальное приключение в поисках «известности» с убеждением, что если люди узнают вас и вы станете знаменитым, и все будут знать ваше имя, люди захотят доверять вам, чтобы продать свою собственность.Ведь если ты «известен» в городе, то тебя ищут!

Очевидно, что если вы являетесь одним агентом со своим агентством или небольшой группой, вы не можете использовать реальную экономию на масштабе, поскольку вы гений, вы делаете то же самое в небольших «институциональных» рекламных роликах на телевидении, на радиостанциях и в местных газетах, что ваша цель — сделать ваше имя «поворотным».

Важно   не разносите электроды на большое расстояние, иначе поверхность моделируемой зоны будет нарушена, а эффективность заземляющего контура снизится в десятки раз.

В качестве материала для изготовления заземления в соответствии с нормами и правилами ПУЭ допускается сталь металлов с различными покрытиями или луженая и оцинкованная медь .

Затем, если вы опередите время, вы создадите «маркетинговое агентство» с новыми визуальными эффектами для вашего бизнеса, с креативными изображениями и «слоганами» слоганов. Итак, вы создаете красивый стенд со своими логотипами, лозунгами и отличной графикой, чтобы отправиться в торговый центр в стране, чтобы остановить таких людей, как продавцы Sky.

Цель, которую вы хотели бы потратить, тратя все эти деньги, состоит в том, чтобы люди на протяжении многих лет имели в виду ваш лозунг и чтобы он автоматически сообщался вам. Одна вещь, которая «ломается» следующим образом. Предполагая, что такой «институциональный», «творческий» или «креативный» маркетинг имеет смысл, вам все равно нужно инвестировать больше, чем любому другому агентству в вашем городе вместе взятых, чтобы начать получать небольшую прибыль.

Фото контура заземления в частном доме.


Контур заземления для частного дома.Схема

Высота  каждого заземлителя, вмонтированного в землю по нормам схемы, должна быть 2 — 3 метра. Электроды располагаются в земле по принципу равнобедренного треугольника на расстоянии не менее 1,2 метра друг от друга по правилам ПУЭ. В качестве соединительного элемента используется металлическая пластина, которая накладывается сварным способом для получения надежного контактного соединения между электродами.

Стратегия, которая в конечном итоге даст слишком мало прибыли и, прежде всего, закончит ваши денежные запасы, прежде чем вы сможете добиться каких-либо значительных результатов, и, прежде всего, снова останетесь без денег, чтобы использовать их в качестве рычага для продвижения самого важного. , если вы хотите новых задач, Но мы придем через мгновение.

В конце концов, все исходит из того, что современному агенту по недвижимости лучше быть специалистом по маркетингу и продажам, имеющим навыки в сфере брокерских услуг. Не имея таких специалистов, но поскольку агент по недвижимости сегодня технически подготовленный серьезный профессионал, не имеющий маркетинговых навыков, он в конечном итоге вбрасывает деньги во все эти рекламные инициативы, направленные на Имя там.

Для заземления от изготовленного контура до дома можно (рекомендуется) использовать такую ​​же металлическую шину или стальной провод соответствующего сечения.


Установка заземления в частном доме своими руками. Видео

Как заземлить частный дом? Сделать заземление в частном доме достаточно легко сделать своими руками . Для этого вам понадобятся металлические уголки размером 50х50 мм и длиной от 2 до 3 метров и металлическая пластина размером 40 х 4 мм.

Как сделать заземление дома своими руками

Просто знать, что «есть» — это не то, что ищут покупатели.Дженга — симпатичная настольная игра, в которой нужно вытаскивать деревянные палочки из здания, не отрывая его, от чего все падает. Проблема в том, что вы инвестируете в маркетинг случайно, и вы действительно не знаете, что делаете.

Мы поговорим об этом в следующий раз. Сейчас мы сосредоточены на том, чтобы взять на себя ответственность. Таким образом, большая проблема риелторов, которые сегодня находятся в периоде сжатия рынка, заключается в том, что они напуганы. Перестаньте делать всю эту ненужную рекламу, потому что они действительно не знают, какой тип маркетинга, если его выделить и улучшить, принесет наибольшие результаты с наименьшими возможными усилиями.

На выбранном участке для установки сделать разметку равнобедренного треугольника со стороной 3м . По размеченному чертежу копаем траншею глубиной 70 см и по углам забиваем уголки, которые будут заземляющими электродами.

После соединяем их между собой металлической полосой сваркой и с помощью той же пластины или стальной проволоки протягиваем шину контура заземления к дому. В месте разводки заземляющего контура по дому делаем болтовое соединение гибким медным проводом и распределяем по инженерной сети.Засыпаем траншеи землей и наше заземление в доме готово.

Еще одна проблема, главная из которых заключается в том, что современные агенты по недвижимости в Италии не соответствуют моему определению агента по недвижимости: «Специалист по маркетингу и продажам, обладающий техническими навыками посредничества в сфере недвижимости».

Вы хотите быть знаменитым или хотите быть богатым?

Многие агенты по недвижимости в мире понятия не имеют, что такое маркетинг. Это вещи из «мозгов». В этом старом пришествии прямого маркетинга и заключается вся правда, что вам нужно понять, как вы должны следовать в управлении вашим агентством или агентской группой.

Процесс установки защитного заземления в частном доме прост и не требует специальных навыков, достаточно соблюдать правила вышеприведенной схемы.

А это видео еще один способ как заземлить для частного дома в комплекте.

Они были «знаменитыми», но были полностью в хомячьем колесе, потому что их работа была их работой. Точно так же, как вы делаете, когда вы в своем маленьком агентстве, и вы не отстаете от него и работаете с понедельника по субботу, и вы всегда прибиты к своим холодным звонкам и от двери к двери.

И в то время как ваша семья и друзья даже не знают, что вы делаете это, бизнес всегда идет вверх и вниз, и вы получаете пару невыплаченных комиссий и овердрафт, сделанный с помощью трюка с банкротством. Потому что деньги, которые вы зарабатывали в «хорошие годы», вы пропивали, или, может быть, в «хорошие годы» вы упустили риелтора.

Системы заземления для частных домов. Наземная проверка

Система заземления коттеджа перед вводом в эксплуатацию должна быть проверена на работоспособность. Система проверена электрическим тестером. Измеритель сопротивления или как его по-простому называют Омметр. Для частного дома с подключением 220 вольт сопротивление не должно превышать 30 Ом.

Хуже всего жить в хомяке агенту по недвижимости, так это то, что вы никогда ничего не построите с помощью «ручного труда». Каждое утро ты просыпаешься и знаешь, что если ты не сломаешь эти двери, не позвонишь по этому телефону, не посмотришь в чужие карты и не убедишь кого-то сделать это вместо тебя, в конце концов месяц вы всегда рискуете не положить хлеба на стол.

Они мчатся со временем, так как рынок повернулся против вас и все больше и больше коллег косят, как спелую пшеницу, потому что не знают, куда повернуть и не имеют стратегии, чтобы удержаться на рынке сегодня. Наконец, подумайте, как трудно с радостью выполнять свою работу, когда вы любите ее так же сильно, как Зигфрид и Рой с их шоу, и честно подумайте о том, сколько агентов по недвижимости, которых вы знали, были загружены дверями, играющими в колокольчики, и разбивали жуков на домашний телефон людей, как последний из румынских колл-центров, продающих контракты на энергоснабжение.

Идеальным показателем сопротивления   является нулевое значение, что указывает на полное поглощение электричества землей. Так как идеального показателя добиться практически невозможно, поэтому существуют стандарты создания электроники бытовой техники. Удельное сопротивление рассчитывается исходя из конструктивных особенностей контура заземления и имеет стандартные значения 0,5, 1, 2, 4, 8, 10, 15, 30, 60 Ом.

Но реальный вопрос, который вам нужно задать, это другой: «Что произойдет, если Зигфрид и Рой укусят тигра во время их шоу?» Да потому, что люди всю ночь не ходили смотреть «Два парня и тигр. То же самое произойдет с вами, если вы перестанете работать по утрам. Если вы перестанете заниматься «риэлтерской» ручной работой, ваши заработки немедленно прекратятся.

Наиболее вероятное возражение, которое может прийти к вам в этот момент, заключается в том, что вы действительно смелы, вы не одиноки, и вы создали «младшую» команду, помощников или как хотите их назвать. Но реальность такова, что, поскольку ваше агентство или группа агентств работают с помощью маховика, ваши помощники работают до тех пор, пока вы присутствуете, чтобы их мотивировать и контролировать.

Не имея под рукой необходимого оборудования, проверить работоспособность заземления можно с помощью обычной лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем ярче горит свет, тем меньше сопротивление в контуре заземления.

Ориентировочная стоимость заземления в частном доме

Сметная стоимость изготовления заземления в доме рассчитывается исходя из стоимости и количества материалов, израсходованных на монтаж, а также стоимости монтажных и пусконаладочных работ.

Вы всегда в колесе хомяка, даже если с вами молодые агенты по недвижимости. Потому что, поскольку вас приучили работать только на основе ручных и естественно демотивирующих действий, таких как поквартирный обход и холодный телемаркетинг, просто сверните себе шею, чтобы они перестали работать.

Когда наступает твоя очередь, ты расстроен из-за Джиджи, пора тебе это понять. И плохая ситуация в этой ситуации в том, что шоу двух иллюзионистов вызвало работу сотни человек, которые не работали с вечера до утра с закрытием шоу.Если сегодня с вами действительно что-то случится, сколько людей потенциально может остаться без работы? Реальность такова, что чем больше ваша группа и чем больше она основана на ручной работе, тем большее количество людей, которые вас не смущают, не боятся и не поддерживают, увеличивается в геометрической прогрессии.

Для расчета возьмем стандартный контур :

Хотите предложить опубликовать фото по теме?

Пожалуйста, помогите нам сделать сайт лучше!   Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

Еще недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используются мощные электроустановки. В целях защиты своих рабочих от случайных поломок о корпус каждая установка и прибор в обязательном порядке заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильниками, морозильными камерами, микроволновыми печами, индукционными плитами, системами теплого пола и многим другим. Но все это является источником повышенной опасности. При нарушении их изоляции «близкое общение» с мощными устройствами может привести к летальному исходу. Именно поэтому, чтобы обезопасить всех обитателей жилища, загородные дома должны быть оборудованы электрическим заземлением.Его обустройство можно доверить профессионалам, а можно сделать своими руками.

Короче говоря, они создали тиражированную систему своего шоу, в которой их заменили анонимные актеры столько, сколько они работают, а трое основателей стоят где-то на пляже, чтобы наслаждаться жизнью, и миллионы долларов текут в их коробки каждый год. .

Построить нефтяную скважину вместо колеса хомяка

На самом деле, основатели создали нефтяную скважину вместо колеса хомяка, для самого простого. «Нефтяная скважина работает, даже когда вас нет рядом». Вы также можете использовать его и дублировать. «Синие человечки» покинули Нью-Йорк, и сегодня, помимо мира, у них регулярные выступления в Бостоне, Чикаго, Лас-Вегасе, Нью-Йорке, Орландо и единственном европейском городе Берлине. Всегда используйте одну и ту же идентичную систему.

  Для чего нужно защитное заземление?

В профессиональной литературе указывается, что защитное заземление – это соединение непроводящих частей электроустановок с землей (землей), которое осуществляется преднамеренно.При этом в нормальном состоянии эти части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус устройства может оказаться под напряжением.

Надежное заземление дома своими руками

Просто нужно понимать, что вы могли упустить целый набор основ, которые в годы экономики шампанского были не так важны для выживания, ведь достаточно было открыть заслонку в утром, чтобы люди могли выйти. Теперь давайте вернемся к нам и позвольте вам раскрыть самый важный секрет маркетинга для вашего агентства недвижимости: гораздо меньше, чтобы стать богатым агентом по недвижимости, чем известным агентом по недвижимости.

Системы уравнивания потенциалов

Хотите узнать, как система станет богатым агентом по недвижимости на любом рынке, в каком районе, в городе вы решите работать и продублировать эту систему, чтобы открыть столько торговых точек, сколько захотите ? Без от двери к двери без холодных звонков и без необходимости иметь дело с людьми, которые ненавидят агентов по недвижимости.Данные показывают нам, что человек живет в одном доме в среднем 6-7 лет, но мы осторожны и имеем «средний» показатель годового оборота 7%.

Если объяснять более доступным языком, придется вспомнить школьный курс физики. Как мы знаем из этого, ток имеет тенденцию течь в направлении, где есть наименьшее сопротивление. При нарушении изоляции на токоведущих частях электроприборов ток начинает искать место, где сопротивление наименьшее. Так он доходит до корпуса устройства, в результате чего корпус оказывается под напряжением. Такая ситуация называется «пробой по кузову». Помимо того, что ток на корпусе может нанести вред самому устройству или нарушить его функциональность, если в такой момент человек или животное коснется корпуса устройства, они получат удар током. Это может иметь тяжелые последствия.

Защитное заземление выполняется с целью отвода тока в землю (землю). Чрезвычайно важно сделать контур заземления с таким малым сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, проходил через человека в предельно допустимых нормах, а большая часть перенаправлялась на земля.

  Что такое контур заземления

Наиболее распространенный заземляющий контур представляет собой заглубленные в землю электроды, соединенные между собой в любую цепь, которая может иметь любую геометрическую форму — треугольник, квадрат или другую, но также соединение может быть выполнено в один ряд. Расположение зависит от того, насколько он удобен для установки и от размера территории, которую можно использовать под контур. Иногда контур заземления выполняют по всему периметру здания. Полученная конструкция крепится к щитку, для чего используется заземляющий кабель.

Расстояние от контура заземления до дома не должно быть слишком большим, оптимальным считается 4–6 м. Петлю нельзя располагать ближе 1 м к дому, нежелательно больше 10 м.

Важно! Контур заземления должен быть оборудован ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м.

Глубина, на которую необходимо заглубить электроды, зависит от структуры почвы и ее насыщенности водой и может составлять от 1,5 м до 3 м и более.Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в землю или обустраивать другой вариант системы заземления.

  Контур заземления из черного металла

В качестве заземляющих электродов могут использоваться любые стержни из черных металлов. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство вбивания в землю.Те. Форму можно выбрать любую, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней — электродов можно определить опытным путем или произвести расчеты, но наиболее распространенным является треугольный контур заземления с электродами в вершине треугольника. Между собой стержни соединены металлическими полосами, эта же полоса ведет к распределительному щиту.

Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта.

Важно! Прежде чем делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе.Спросите у них, какие конструкции чаще всего встречаются и с какими характеристиками они возводятся в вашем регионе. На какой глубине ставить электроды, на каком расстоянии от дома делать, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.

Помимо того, что обустроить контур заземления можно из подручного материала, на рынке появились готовые модульные системы заземления.

Стержни изготовлены из нержавеющей стали, сверху покрыты медью.Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне имеется нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт имеются наконечники, навинчиваемые на резьбовое соединение. Существует несколько типов наконечников для разных почв. Также в комплект входят зажимы для соединения вертикальных (стержни) и горизонтальных (полосы) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

Сборные модульные системы заземления имеют несколько существенных преимуществ:

  • Соединив вертикальные элементы, можно выполнить глубину до 50 м;
  • Стержни не подвержены сильной коррозии за счет медного напыления и нержавеющей стали;
  • Сварка не требуется;
  • Расположение позволяет сэкономить место, так как всю систему можно оборудовать на 1 м2;
  • Установка не требует специального оборудования;
  • Прочный.

Выбор системы заземления, самодельной или готовой модульной, зависит только от финансового бюджета и личных предпочтений.Но в любом случае перед обустройством необходимо произвести расчеты заземления.

  Как рассчитать землю

Для тех, кто не любит лишних сложностей, есть вариант заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, сделать расстояние между стержнями от 1,5 до 2 м, соединить их между собой и измерить сопротивление контура. Требования к заземлению следующие: сопротивление цепи заземления должно быть в пределах от 4 до 10 Ом.И общее правило — чем меньше значение сопротивления, тем лучше. Если результат измерений нашей схемы не соответствует требованиям, то добавляем еще электроды и подключаем их к уже установленным. Снова делаем замеры. И так повторяем до тех пор, пока наша цепь не будет иметь сопротивление 4 Ом.

Лучшим решением было бы производить все подряд. необходимые расчеты перед монтажом контура. Самое главное – определить количество необходимых электродов и длину горизонтального заземления (полосы).Все зависит от свойств грунта, а точнее его сопротивления.

Сначала определяем сопротивление одиночного стержня.


Значение удельного сопротивления грунта для расчетов можно взять из таблицы.

Если грунт неоднородный, то его сопротивление рассчитывается по формуле:


Значение сезонного климатического коэффициента можно взять из таблицы:


Если не учитывать сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле:



Находим сопротивление спредингового горизонта.заземление:


Длина заземлителя находим по формулам:



Окончательное количество электродов:


Коэффициент спроса можно найти в таблице:


Коэффициент использования указывает на влияние токов друг на друга, которое зависит от расположения вертикального заземлителя. Когда электроды соединены параллельно, токи, проходящие через них, влияют друг на друга.Чем меньше расстояние между вертикальными электродами, тем больше сопротивление всего контура. Вот почему иногда советуют разносить прутья друг от друга на расстояние, равное их длине, например, 3 м.

Значение количества электродов, полученное при расчетах, округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к установке.

  Как сделать заземление в частном доме своими руками

Монтаж заземления рекомендуется начинать в теплое время года.Во-первых, его проще производить. земляные работы. Во-вторых, значение сопротивления грунта будет более точным и максимальным. Для качественного заземления это очень важно. И тогда можно делать землю, когда грунт временно пропитается водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учитывать максимальное значение.

Рассмотрим устройство контура заземления металлопроката в виде треугольника:


  • Первым делом выбираем удобное место. Выкапываем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 — 0,7 м. Длина каждой линии такая, как мы определили при расчетах (длина горизонтального заземлителя).
  • С одного из углов (любого) копаем траншею, ведущую к силовому щиту возле дома.
  • Заземление вертикальное — электроды вбиваются в вершину треугольника. Можно использовать стальной уголок 50*50 или любой другой основной металл. Для удобства вбивания в землю конец стержня заостряют болгаркой.Если грунт слишком твердый, чтобы воткнуть в него электроды, то бурим скважины.
  • Стержни заглублены так, что их кончик торчит из земли. Если бы нам пришлось бурить скважины, то вставляя в них электроды, мы бы засыпали их почвой, смешанной с солью.
  • Стальная полоса (минимум 40*5 мм) приваривается к стержням так, чтобы получился треугольник. Ведем одну полосу вдоль траншеи к силовому шкафу.
  • В частном доме заземляем через щиток. Для этого прикрепляем полосу к проводу заземления или непосредственно к электрощиту болтом на 10 мм. Болт обязательно приварите к планке.

  • Следующий этап — наземные испытания. Для этого потребуется прибор «Омметр», стоит он немало. Чтобы проверить сопротивление один-два раза в жизни, покупать его дорого. Поэтому приглашаем специалистов из энергоуправления для проверки сопротивления цепи. Помимо проведения замеров, они также заполнят паспорт контура заземления. Если значения сопротивления в норме, то контур можно закапывать.Если нет, то вбиваем дополнительные электроды.
  • Засыпать окоп. Используем для этого однородный грунт без примесей щебня и мусора.

Важно! В сухую погоду контур заземления рекомендуется поливать водой из шланга, так снижается его сопротивление.


Для лучшего срабатывания автоматического выключателя также выполнить заземление нейтрали. На вводе в здание нейтраль подключается к повторному заземлению.Дело в том, что в частные дома электричество поступает по воздуху. Для опор ЛЭП 6 — 10 кВ выполняется повторное заземление нейтрали, а для ЛЭП 0,4 кВ — практически никогда этого не делают энергокомпании. Чтобы нагрузка распределялась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседи тоже были заземлены). И это заземление никак не сочетается с контуром.

Если вы не уверены, что сделаете все правильно, вы можете обратиться в специализированные организации, которые грамотно проведут все необходимые расчеты и монтаж.Если вы ярый хозяйственник, привыкший все делать сам, что ж, вперед. Только помните — ваше творение предназначено для защиты всей семьи.

Заземление в частном доме: расчет, устройство, монтаж

В статье рассказывается, как самостоятельно сделать заземление в частном коттедже. Разберемся в принципах заземления, научимся рассчитывать конфигурацию этого устройства, определять, какие материалы нужны.

Еще каких-то 20-25 лет назад мы строили частные и общественные здания, даже не задумываясь об эффективной защите человека от поражения электрическим током. В последнее время все стало иначе – наши вводно-распределительные щиты становятся крупнее, в них теперь размещаются десятки автоматических выключателей, несколько УЗО, и там почти всегда есть отдельная шина заземления. Что изменилось? Электричество теперь буквально вокруг нас, в домах огромное количество электроустановочных изделий, множество бытовых приборов и силовых агрегатов, являющихся потенциальными источниками опасности, кроме того, мы, наверное, стали больше ценить человеческую жизнь.

Современные строительные нормы (в частности, ПУЭ) требуют применения хотя бы одной из следующих мер для защиты человека в жилых помещениях:

  • падение напряжения;
  • выравнивание потенциалов;
  • применение двойной изоляции проводов;
  • использование изолирующих трансформаторов;
  • установка устройств защитного отключения;
  • устройство заземления, заземление.

Конечно, к вопросу безопасности нужно подходить комплексно и использовать все возможные способы, но заземление в доме должно быть обязательно.

Заземление электроустановок – самый надежный и эффективный способ защиты, который в совокупности с другими мероприятиями делает бытовую электроэнергию абсолютно безопасной. По сути, заземление представляет собой преднамеренное соединение корпусов электроустановок (элементов, не находящихся под напряжением) с землей. Многим домовладельцам организация заземления кажется либо слишком дорогой и технологичной, либо слишком простой, что тоже не совсем так..

В частном доме сделать надежное заземление технически не сложно, так как расстояние до земли очень небольшое, а во дворе всегда можно найти свободные участки. Гораздо меньше повезло жителям старых многоквартирных домов, где контуры заземления уже не работают, и тогда некоторые соотечественники умудряются индивидуально заземляться с верхних этажей, прокладывая провод от своей квартиры вдоль стен дома до самой земли. Между тем было бы ошибкой полагать, что любая железная шпилька, вбитая в почву, или любая водопроводная труба станут нормальным работающим контуром заземления. Заземление – это система, состоящая из нескольких важных элементов с определенными расчетными параметрами, функционирующая по определенным принципам, тесно взаимодействующая с другими системами.

Основы защитного заземления

При неисправном электрооборудовании (например, при повреждении изоляции питающего провода) на его корпусе может появиться напряжение. При прикосновении человека к устройству ток устремляется в землю, проходя через его тело и часто причиняя непоправимый вред, не все защитные устройства могут среагировать или успевают быстро разорвать цепь.Почему ток уходит в землю? Потому что он легко принимает разряд, так как имеет очень большую электрическую емкость. Если току утечки (сквозному току проводимости, протекающему между двумя и более электродами) предложить другой, более простой способ, например, проводник с меньшим сопротивлением – для заземления он не должен превышать 4 Ом, то по нему он уйдет в землю , а не через человека с сопротивлением тела 1 кОм. В цепи происходит утечка тока, и устройство защитного отключения (УЗО) за доли секунды отключает поврежденный участок.

Именно поэтому все современные электроприводы и агрегаты сконструированы таким образом, что к ним можно подключить заземляющий провод, а для электропроводки используются трехжильные провода. Это касается и всех современных бытовых приборов, где корпус и один из контактов сетевой вилки соединены – для их питания используются розетки с контактом РЕ (антенны). Все светильники, люстры, бра имеют клеммы для подключения «желтой» проводки, а металлические коробки распределительных щитов и металлоконструкции, на которых расположено силовое оборудование, заземлены.Все потребители сетей переменного тока напряжением свыше 42 В заземляются в обязательном порядке, постоянного тока – свыше 110 В. Отметим, что заземление обеспечивает не только электробезопасность людей, но и:

  • стабилизирует работу электроустановок;
  • защищает устройства от перенапряжения;
  • уменьшает количество сетевых помех и интенсивность высокочастотного электромагнитного излучения.

Заземляющее устройство состоит из следующих элементов:

  • заземлитель
  • заземляющие проводники

Заземляющий провод представляет собой любую часть заземляющего устройства, которая соединяет электрические установки с заземляющим электродом, это отдельный провод жилы (общепринято – в желтой изоляции), элементы внешней и внутренней цепей, специальная шина, расположенная в щитке.

Заземляющий проводник представляет собой электрод, часть цепи заземления, находящаяся в непосредственном контакте с землей. Этот элемент обеспечивает поступление токов в землю и их рассеивание. В зависимости от того, используются ли для этого заглубленные элементы строительных конструкций или специально созданный проводник, выделяют естественные и искусственные заземлители. Согласно ПУЭ предпочтение всегда следует отдавать применению естественных заземлителей (п. 1.7.35), в частном доме это могут быть:

  • колодезный металлический кожух;
  • трубопроводы стальные любые, в том числе трубы для прокладки электрических проводов;
  • свинцовая броня силового кабеля;
  • различные металлические столбы и опоры на улице, например, элементы забора;
  • заглубленные железобетонные и металлические элементы здания (колонны, фермы, шахты, фундаменты).

Искусственные электроды можно использовать, если сопротивление естественных заземлителей не соответствует норме, то рассмотрим их подробнее.

Расчет заземляющего устройства

Основным параметром, который необходимо рассчитать, является проводимость заземлителя. Другими словами, нам нужно выбрать электрод такой конфигурации, чтобы сопротивление заземляющего устройства не превышало нормативное. В положениях ПУЭ указаны следующие цифры, являющиеся максимально допустимыми:

  • 2 Ом – для однофазной сети напряжением 380 вольт;
  • 4 Ом – на 220 вольт;
  • 8 Ом – для 127 вольт.

При трехфазном токе максимальные сопротивления будут те же 2, 4 и 8 Ом, но только для напряжений 660, 380 и 127 вольт соответственно.

От чего зависит проводимость системы заземлителей (читай, сопротивление заземляющего устройства)? Упрощенно – от площади контакта электрода с землей и удельного сопротивления грунта. Чем больше заземляющий электрод, тем ниже его сопротивление, тем больший ток потребляет почва. Все расчетные формулы предполагают учет площади поверхности электрода и глубины его погружения.Например, для расчета одиночного заземляющего устройства круглого сечения имеем следующую формулу:

Где: d – диаметр штыря, L – длина электрода, T – расстояние от поверхности до середины заземлителя, ln – логарифм, ? – константа (3.14), ? – удельное сопротивление грунта (Ом·м).

Обратите внимание, что основным расчетным параметром является удельное сопротивление грунта. Чем ниже это сопротивление, тем более проводящим будет наше заземление и тем эффективнее будет защита.Основные базовые показатели для определенного типа почвы можно найти в общедоступных таблицах и графиках, но многое зависит от ее фактического состояния – плотности, водного баланса, температуры, глубины сезонного промерзания, наличия и концентрации в ней «электроактивных» химических веществ – щелочи, кислоты, соли… Причем на разных глубинах ситуация может существенно меняться, иными становятся физические свойства материкового основания, появляются водоносные горизонты, сопротивление которых снижается, температура повышается… Как правило, с увеличением глубины грунт становится более текущий пикап.

При отрицательных температурах сопротивление грунтов резко возрастает из-за замерзания воды. Поэтому существуют определенные трудности с заземлением в районах с многолетнемерзлыми грунтами. По этой же причине длина заземлителей должна быть на порядок больше сезонной глубины промерзания в нормальных широтах. практически, а формулы помогут нам произвести основные расчеты.Зачастую анализ происходит непосредственно на этапе сборки цепей – погружаются электроды и в режиме реального времени производятся замеры проводимости заземления: если сопротивление слишком велико, то количество заземлителей или степень их заглубления увеличена.

Обратите внимание, что заземление должно срабатывать в любое время года, поэтому рекомендуется проверять его в самых неблагоприятных условиях (засуха, мороз). Если это невозможно, к результатам применяются специальные коэффициенты, учитывающие сезонные изменения сопротивления грунта в конкретной местности..

Если для оснащения заземлителя используется несколько электродов, то порядок расчета будет несколько иным:

  1. Сопротивление рассчитывается для каждого из них (можно применить приведенную выше формулу).
  2. Показатели суммируются.
  3. Необходимо учитывать «коэффициент использования».
  4. Формула выглядит так:

Где: Н – количество заземлителей, К и – коэффициент использования, Р 1

Как видите, проводимость горизонтальных элементов, соединяющих электроды в единую цепь, не учитывается.

Коэффициент использования может вызвать некоторую сложность – он отражает явление, при котором соседние электроды в цепи другое, так как зоны рассеивания токов в почве начинают пересекаться при слишком близком расположении. Чем ближе друг к другу расположены отдельные заземлители, тем больше общее сопротивление заземляющего устройства.Вокруг каждого электрода в земле образуется рабочая сфера радиусом, равным его длине, значит, идеальным расстоянием между заземлителями будет их длина в земле (L), умноженная на 2.

  • Отношение расстояния между электродами к их длине Количество электродов Коэф. использовать
    1 пять 0,7
    1 десять 0.6
    1 15 0,53
    1 20 0,5
    2 пять 0,81
    2 десять 0,75
    2 15 15 0.7 0,7
    2 0 9 0.67
    Размещение замкнутой петли
    Соотношение расстояния между электродами до их длины Количество электродов Коэф.использовать
    1 пять 0,65
    1 десять 0,55
    1 15 0,51
    1 20 0,45
    2 пять 5 0. 75
    2 десять 0.69
    2 15 0.66
    2 20 0.63

    Для расчета количества заземлителей, которые необходимо заглубить в землю, используйте следующую формулу:

    Где: Ом – расчетное сопротивление заземлителя, Ом 1 Ом сопротивление одного электрода, ТО , и – коэффициент использования.

    Что касается расположения заземляющих электродов, то они не должны образовывать треугольник, хотя это наиболее распространенная конфигурация схемы.Электроды могут располагаться в один ряд при последовательном соединении. Этот вариант удобен, если для обустройства заземления выделяется узкая полоса земли.

    Установка заземления

    Принципиально можно выделить два типа заземляющих устройств, которые отличаются друг от друга по технике монтажа и характеристикам материалов. Первая представляет собой штыревую модульную конструкцию (заводского изготовления) с одним или несколькими электродами, вторая – самодельный вариант с несколькими заземлителями из металлопроката.Их основные отличия заключаются только в организации заглубленной части – токопроводящей, «верхней», их часть идентична.

    Заводские комплекты заземления технологичны и имеют ряд преимуществ:

    • поставляются в комплекте, элементы специально разработаны для устройства защиты и производятся на промышленном оборудовании;
    • почти не требуют земляных работ, не нужны сварочные работы;
    • позволяют углубиться до нескольких десятков метров и получить очень низкое, стабильное сопротивление всего устройства.

    Единственным недостатком таких систем является их высокая стоимость.

    Материалы и инструменты для устройства заземления

    Искусственные заземлители должны быть изготовлены из стального проката. Для этих целей подходят:

    • угол;
    • круглая или прямоугольная труба;
    • стержень.

    Для защиты металла от коррозии применяют оцинкованные электроды. Также допускается использование в качестве заземлителя электропроводящего бетона.

    В заводских комплектах это полутораметровые цельнотянутые омедненные шпильки с резьбой на концах. На первый элемент устанавливается острый конический наконечник, отдельные штифты соединяются при помощи резьбовых латунных муфт. Электроды погружаются в землю с помощью ручных ударных инструментов (картридж SDS-Max, сила удара около 20 Дж). Адаптер и направляющая головка используются для передачи энергии от перфоратора. Соединение между заземляющим проводником и электродом осуществляется через зажим из нержавеющей стали.Для защиты стыков от коррозии и снижения сопротивления в местах соединений используется специальная паста.

    Внимание! Заземлители нельзя красить, смазывать или консервировать каким-либо другим способом, снижающим их проводимость.

    Влияние коррозии (постепенное истончение стальной части) следует учитывать при выборе сечения электрода, он выбирается с определенным запасом, обеспечивающим достаточную долговечность схемы. Минимально допустимые сечения заземлителей, расположенных в грунтах, ограничены нормативными документами:

    • прут оцинкованный – 6 мм;
    • стержень из черного металла – 10 мм;
    • Прокат прямоугольный – 48 мм 2 .

    Внимание! Толщина полок из прямоугольной стали или толщина стенки труб должны быть не менее 4 мм.

    В качестве проводника, соединяющего несколько электродов в земле, чаще всего используют полосу, но можно использовать проволоку, уголок, трубу. С этими материалами можно подвести заземление к самому электрощиту (сечение материалов имеет меньше ограничений: стержень – 5 мм, сталь прямоугольная – 24 мм 2 , толщина стенки и полки – 2.5 мм).

    Заземляющий провод внутри здания должен иметь площадь поперечного сечения, равную сечению фазного провода, используемого в домовой электропроводке.

    Также есть минимальные требования:

    • неизолированный алюминий – 6 мм;
    • медь неизолированная – 4 мм;
    • алюминий в изоляции – 2,5 мм;
    • медь в изоляции – 1,5 мм.

    Для коммутации всех заземлителей необходимо использовать заземляющие шины из электротехнической бронзы.В системе заземления ТТ эти элементы распределительного щита монтируются непосредственно на стенку металлического ящика.

    Самодельный заземлитель углубляют кувалдой, заводские комплекты забивают отбойными молотками. В обоих случаях мы рекомендуем подготовить платформу или лестницу. Для работы с черным прокатом необходимо будет использовать ручную дуговую сварку.

    Сборка заземляющего устройства

    Рассмотрим порядок действий. В начальных точках укажем операции, характерные для установки обоих типов заземлителей.

    Планировка и земляные работы. Рекомендуется устанавливать заземлители в землю на расстоянии около одного метра от фундамента. В соответствии с проектом размечается контур — как мы уже говорили, это может быть равносторонний треугольник, линия, круг, несколько рядов… Расстояние между электродами берется от 1,2 метра, что делает его более чем в два раза больше длины система заземляющих электродов не имеет смысла. В качестве базового варианта, подходящего для большинства наших условий, можно взять треугольник со стороной 1.5-3 метра и длина электродов 2-3 метра.

    Далее необходимо вырыть траншею глубиной около 70-80 см, минимально допустимая глубина 50 см. Ширина траншеи в местах заглубления должна обеспечивать удобство для сварки кондукторов, обычно копают с откосами шириной около 0,5-0,7 метра.

    Для забивки модульного одноэлектродного заземлителя требуется всего одна яма размером 50х50х50 см.

    Подготовка электрода. Для облегчения погружения заземлителя в землю металлопрокат затачивают с помощью болгарки, например полки срезают под углом, трубу срезают наискось, стержень затачивают. Если используется бывший в употреблении металл, то при необходимости его следует полностью очистить от защитных покрытий.

    На штырь заводского модульного заземления навинчена заостренная головка, соединение промазано пастой.

    Уголки (чаще всего это уголки 50х50х5 мм) забиваются в землю ударами. Удобнее всего начинать работу с подмостей. Если металл мягкий, бить по заготовкам лучше через деревянные проставки. Головка заземлителя должна возвышаться над дном траншеи на 150-200 мм, чтобы мы могли соединить электроды в цепь.

    Заглубление заводских штифтов осуществляется отбойным молотком с хвостовиком SDS-Max и ударной мощностью 20-25 Дж. После погружения каждого штыря (1,5 метра) на него навинчивают втулку и следующий заземляющий элемент, этот цикл повторяется до тех пор, пока электрод не достигнет проектной глубины, или не произойдет отказ (невозможность дальнейшего заглубления). При выходе из строя дополнительные заземляющие штыри забиваются, система становится многоэлектродной.

    Заземлители соединяются с горизонтальным проводом, вообще удобнее всего работать с полосой 40х4 мм.Для черного металла здесь необходима сварка, так как болтовые соединения быстро окислятся и сопротивление устройства возрастет. Прихватки не получится — нужен качественный длинный шов.

    От полученного контура отвести полоску в сторону дома, согнуть и закрепить на плинтусе. На конец полосы привариваем болт М8, через который будет подсоединен проводник защитного заземления, идущий от щитка.

    На последний модульный штифт устанавливается хомут и фиксируется проводник.Хомут обматывается специальной гидроизоляционной лентой.

    Траншея засыпана землей. Рекомендуется для этих целей использовать плотные однородные мелкозернистые составы.

    Заводские комплекты с одним электродом могут комплектоваться пластмассовым ревизионным колодцем.

    Заземляющий провод вводится в распределительный щит. Может крепиться непосредственно к строительным конструкциям, за исключением помещений с повышенной влажностью – там лучше использовать утеплители.Через стены проводник протягивается с помощью металлических или пластиковых труб-муфт, по сути, правила прокладки действуют те же, что и для «магистральной» проводки (об этом будет одна из следующих статей).

    В распределительном щите проводник после обжатия болтовым соединением соединяется с шиной заземления, которая установлена ​​на корпусе коробки (система ТТ).

    Сопротивление заземляющего устройства проверяется мультиметром, если с учетом сезонных факторов (определяется Госэнергонадзором для разных широт, есть готовые таблицы) оно превышает 4 Ом, то необходимо увеличить количество электродов.

    При коммутации КРУ жилы проводов в желтой изоляции (они идут от потребителей тока) также зажимаются в шинных соединителях.

    При подключении розеток, приборов, светильников желтые заземляющие проводники переключаются в соответствующих местах (обычно они отмечены специальным знаком – тремя горизонтальными полосами разного размера), например, в розетках это центральный винт.

    Система, в которой контур заземления никак не связан с нейтральным рабочим проводником N, называется ТТ.Рекомендуется к применению, когда варианты TN (имеется соединение между нейтралью и заземлителем) не могут быть использованы, например, при неудовлетворительном состоянии воздушных линий электропередачи. Конечно, по этой общей причине он стал очень популярным. Но, следует отметить, что систему ТТ с независимой глухозаземленной нейтралью потребителей необходимо страховать с помощью УЗО. Об устройствах защитного отключения поговорим в следующей статье.

    Что дает заземление в частном доме.Куда нужно подключать заземляющие провода, если в доме старая система заземления TN-C. Как сделать заземление в частном доме, на даче Как подключить заземляющий кабель к контуру заземления

    Современные бытовые приборы и оборудование требуют заземления. Только в этом случае производители сохранят свои гарантии. Жителям квартир приходится ждать капитального ремонта сетей, а домовладельцы все могут сделать своими руками. Как сделать заземление в частном доме, какова процедура и схемы подключения — обо всем этом читайте здесь.

    В общем случае контуры заземления могут иметь форму треугольника, прямоугольника, овала, линии или дуги. Оптимальный вариант для частного дома – треугольник, но вполне подойдут и другие.

    Заземление в частном доме — виды контуров заземления

    Треугольник

    Заземление в частном доме или на даче чаще всего делают контуром в виде равнобедренного треугольника. Почему это? Потому что при такой конструкции на минимальной площади мы получаем максимальную площадь рассеивания тока.Стоимость установки контура заземления минимальна, а параметры соответствуют номинальным значениям.

    Минимальное расстояние между штырями в треугольнике контура заземления — их длина, максимальное — удвоенная длина. Например, если вы вбиваете штыри на глубину 2,5 метра, то расстояние между ними должно быть 2,5-5,0 м. В этом случае при измерении сопротивления контура заземления получают нормальные значения.

    При работе не всегда получается сделать треугольник строго равнобедренным — в нужном месте попадаются камни или другие труднопроходимые участки грунта.В этом случае вы можете перемещать штифты.

    Линейный контур заземления

    В некоторых случаях проще сделать контур заземления в виде полукруга или цепочки из выстроенных в линию штырей (если нет свободного участка подходящего размера). При этом расстояние между штырями также равно или превышает длину самих электродов.

    При линейной схеме необходимо большее количество вертикальных электродов — чтобы площади рассеяния было достаточно

    Недостатком этого метода является то, что для получения желаемых параметров требуется большее количество вертикальных электродов.Поскольку долбить их все равно одно удовольствие, при наличии мета стараются сделать треугольный контур.

    Материалы контура заземления

    Чтобы заземление частного дома было эффективным, его сопротивление не должно быть более 4 Ом. Для этого необходимо обеспечить хороший контакт заземлителей с землей. Проблема в том, что сопротивление заземления можно измерить только специальным прибором. Данная процедура проводится при вводе системы в эксплуатацию.Если параметры хуже, акт не подписывается. Поэтому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.

    Параметры контактов и материалы

    Заземляющие стержни обычно изготавливаются из черного металла. Чаще всего используется брус сечением 16 мм и более или уголок с параметрами 50*50*5 мм (полка 5 см, толщина металла 5 мм). Обратите внимание, что арматуру использовать нельзя — ее поверхность закалена, что меняет распределение токов, к тому же она быстро ржавеет и разрушается в земле.Нужен брус, а не арматура.

    Еще один вариант для засушливых регионов – толстостенные металлические трубы. Их нижняя часть сплющивается в виде конуса, в нижней трети просверливаются отверстия. Для их установки сверлятся отверстия необходимой длины, так как забивать их нельзя. При высыхании грунта и ухудшении параметров заземления в трубы заливают рассол для восстановления рассеивающей способности грунта.

    Длина заземляющих стержней 2.5-3 метра. Этого достаточно для большинства регионов. В частности, есть два требования:


    Конкретные параметры заземления можно рассчитать, но необходимы результаты геологических изысканий. Если они у вас есть, вы можете заказать расчет в специализированной организации.

    Из чего сделать металлическую связку и как соединить штифтами

    Все штыри контура соединены между собой металлической связкой. Может быть изготовлен из:

    • провод медный сечением менее 10 мм 2 ;
    • алюминиевая проволока сечением не менее 16 мм 2
    • жила стальная
    • сечением не менее 100 мм 2 (обычно полоса 25*5 мм).

    Штифты чаще всего соединяются друг с другом при помощи стальной полосы. Его приваривают к уголкам или оголовкам бруса. Очень важно, чтобы качество сварного шва было высоким – от этого зависит, пройдет ли ваше заземление испытание или нет (соответствует ли требованиям – сопротивление меньше 4 Ом).

    При использовании алюминиевой или медной проволоки к штырям приваривается болт большого сечения, к нему уже крепятся провода. Провод можно накрутить на болт и прижать шайбой с гайкой, можно заканчивать провод разъемом подходящего размера.Основная задача та же — обеспечить хороший контакт. Поэтому не забудьте зачистить болт и проволоку до голого металла (можно обработать наждачной бумагой) и хорошенько затянуть — для хорошего контакта.

    Как сделать заземление своими руками

    После того, как все материалы закуплены, можно приступать к собственно изготовлению контура заземления. Для начала разрежьте металл на куски. Их длина должна быть больше расчетной примерно на 20-30 см — при забивании навершия штыри загибаются, поэтому приходится их обрезать.

    Заточить забитые края вертикальных электродов — быстрее пойдет

    Есть способ уменьшить сопротивление при забивании электродов — заточить один конец уголка или штифта под углом 30°. Этот угол оптимален при вбивании в грунт. Второй момент – приварить металлическую площадку к верхнему краю электрода, сверху. Во-первых, по нему легче попасть, во-вторых, металл меньше деформируется.

    Заказ на работу

    Независимо от формы контура, все начинается с земляных работ.Нужно вырыть канаву. Лучше делать его со скошенными краями — так меньше рассыпается. Порядок работы следующий:


    Собственно, это все. Заземление своими руками в частном доме. Осталось его подключить. Для этого необходимо разобраться в схемах организации заземления.

    Ввод контура заземления в дом

    Контур заземления должен быть каким-то образом подведен к шине заземления. Это можно сделать с помощью стальной полосы 24*4 мм, медной проволоки сечением 10 мм2 и алюминиевой проволоки сечением 16 мм2.

    В случае использования проводов их лучше искать изолированно. Затем к контуру приваривается болт, на конец проводника надевается втулка с контактной площадкой (круглой). На болт накручивается гайка, на нее накручивается шайба, затем проволока, сверху еще одна шайба и все это затягивается гайкой (рисунок справа).

    Как внести «землю» в дом

    При использовании стальной полосы есть два выхода — завести в дом шину или провод.Стальную шину размером 24*4 мм тянуть очень не хочется — неэстетично выглядит. Если есть, вы можете использовать то же болтовое соединение для запуска медной шины. Нужен гораздо меньший размер, смотрится лучше (фото слева).

    Также можно сделать переход с металлической шины на медный провод (сечением 10 мм2). В этом случае к шине приваривают два болта на расстоянии нескольких сантиметров друг от друга (5-10 см). Медная проволока обвивается вокруг обоих болтов, прижимая их шайбой и гайкой к металлу (затянуть как можно лучше).Этот способ наиболее экономичен и удобен. Это не требует столько денег, как использование только медного/алюминиевого провода, его проще провести через стену, чем шину (даже медную).

    Схемы заземления: какую лучше сделать

    На данный момент в частном секторе используются только две схемы заземления — TN-C-S и TT. В большинстве случаев для дома подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-C). При такой разводке помимо фазного (фазового) провода идет защитный PEN-проводник, в котором объединены ноль и земля.На данный момент этот способ не обеспечивает должной защиты от поражения электрическим током, поэтому старую двухпроводную проводку рекомендуется заменить на трехпроводную (220 В) или пятипроводную (380 В).

    Для получения нормальной трех- или пятижильной проводки необходимо разделить эту жилу на землю PE и нейтраль N (в этом случае требуется индивидуальный контур заземления). Делается это в вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно перед прилавком.В зависимости от метода разделения получается либо система TN-C-S, либо система TT.

    Устройство в частном доме системы заземления TN-C-S

    При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S требуется установка УЗО и дифавтоматов для защиты от поражения электрическим током. Без них ни о какой защите не может быть и речи.

    Также для обеспечения защиты требуется подключение к земляной шине отдельными проводами (неразрывными) всех систем, которые выполнены из токопроводящих материалов — отопления, водоснабжения, арматурного каркаса фундамента, канализации, газопровода (если они из металлических труб).Поэтому шину заземления нужно брать «с запасом».

    Для разделения PEN-проводника и создания заземления в частном доме TN-CS необходимы три шины: на металлическом основании — это будет шина PE (земля), а на диэлектрическом основании — это будет N ( нейтральный) автобус, а также небольшой автобус-сплиттер на четыре «места».

    Металлическая шина заземления должна быть прикреплена к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болтами, краску с кузова счищают до чистого металла. Нулевую шину — на диэлектрическом основании — лучше всего монтировать на DIN-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

    Заземление в частном доме — переход с системы TN-C на TN-C-S

    • PEN-проводник, идущий от линии, подается на шину разветвителя.
    • К этой же шине подключаем провод от контура заземления.
    • Из одной розетки медным проводом сечением 10 мм 2 ставим перемычку на шину заземления;
    • Из последней свободной розетки ставим перемычку на нулевую шину или нулевую шину (тоже медный провод 10 мм 2 ).

    Вот и все — заземление в частном доме делается по схеме TN-C-S. Далее для подключения потребителей фазу берем с вводного кабеля, ноль — с шины N, землю — с шины РЕ. Следим, чтобы земля и ноль нигде не пересекались.

    ТТ заземление

    Преобразование цепи TN-C в TT, как правило, просто. От стойки идут два провода. Фаза 1 в дальнейшем используется как фаза, а защитный PEN-проводник подключается к «нулевой» шине и далее считается нулевой.Проводник от сделанного шлейфа напрямую подводится к заземляющей шине.

    Заземление в частном доме своими руками — схема ТТ

    Недостатком данной системы является то, что она защищает только то оборудование, для которого предусмотрено использование «земляного» провода. Если есть еще бытовые приборы, выполненные по двухпроводной схеме, они могут быть под напряжением. Даже если корпуса заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (автоматический выключатель разорвет фазу).Поэтому из этих двух схем предпочтительнее TN-C-S как более надежная.

    Практически любая инструкция по эксплуатации современного бытового электроприбора указывает на необходимость его заземления. Как его заземлить? Можно ли включить без заземления? Будет ли он нормально работать при этом? Могу. Будет.
    Большинство наших сограждан живут в домах, где нет заземления. И у всех есть современная бытовая техника. Соответственно, большая часть оборудования, предназначенного для заземления, вполне успешно эксплуатируется и без него.

    Заземление используется для защиты человека от поражения электрическим током. При нормальной работе электроприбора его корпус надежно изолирован от токоведущих частей, находящихся под напряжением. В случае поломки устройства токоведущие части, находящиеся под напряжением, могут коснуться корпуса и тогда он окажется под напряжением. Человек, который прикоснется к такому устройству, будет поражен электрическим током.

    Автоматический выключатель в данном случае не поможет, так как тока, протекающего через человека, будет явно недостаточно для его срабатывания.Но этого тока вполне достаточно, чтобы лишить человека здоровья и даже жизни.
    Для исключения подобных ситуаций корпуса всех электроприборов, до которых может дотронуться человек, должны быть заземлены, то есть электрически соединены с землей через проводники. В этом случае ток от корпуса устройства, а вместе с ним и опасное напряжение, уйдут в землю, не причинив никакого вреда человеку.
    Для обеспечения такого заземления европейцы добавили в электропроводку жилых помещений грозозащитный провод.Электропроводка оказалась трехпроводной. Два провода, как и в нашей проводке – фаза и ноль, предназначены для питания электроприборов, а третий – защитное заземление.
    Розетки такой проводки должны иметь три контакта — нулевой, фазный и заземляющий. Приборы, предназначенные для такой проводки, имеют трехжильный шнур и трехштырьковую вилку. Две жилы шнура – ​​фаза и ноль, а третья предназначена для соединения корпуса устройства с землей проводки. Заземляющий контакт розетки (металлические полосы вверху и внизу) соединяется с защитным заземлением электропроводки.Заземляющий контакт вилки соединяется с корпусом прибора.
    Вставив вилку в розетку, соединяем металлический корпус устройства с защитным заземлением. Теперь, даже при появлении напряжения на корпусе устройства, весь заряд будет стекать в землю, и неисправное устройство не будет бить током.
    Заземление бытовых приборов возможно только при наличии в доме контура заземления. К сожалению, в старых корпусах его нет. В те времена проводка проводилась двухжильным проводом, одна из жил нулевая, а другая фазная.Розетки и вилки также имели два контакта, ноль и фазу. Ни о каком заземлении в то время никто не думал. Ведь в то время у людей практически не было бытовой техники и в их домах вполне хватало предохранительных розеток на шесть ампер. То есть, если мощность всех включенных в квартиру электроприемников достигала полутора киловатт, вилки перегорали.
    С развитием техники в домах людей становится все больше и больше электрических помощников. Где-то с середины шестидесятых в домах стали появляться телевизоры, холодильники, стиральные машины, электрические утюги.Девяностые годы принесли в нашу повседневную жизнь компьютеры, автоматические стиральные машины, посудомоечные машины, кондиционеры и т.д. Наряду с увеличением количества и мощности электроприемников стало увеличиваться число случаев поражения людей электрическим током от неисправных электроприборов. Эту проблему нужно было как-то решать и с 1997 года строители были обязаны оборудовать все строящиеся здания защитным заземлением.
    В домах современной постройки вся электропроводка выполняется тремя проводами, и проблем с работой современной техники не возникает.

    В старых домах с двухпроводной проводкой даже абсолютно исправное оборудование может быть поражено током. Дело в том, что бытовые электроприборы оснащены встроенным стабилизатором напряжения, предохраняющим электронные схемы устройства от резких скачков напряжения. Конструкция фильтра такова, что нулевой и фазный провода он соединяет с корпусом прибора через конденсаторы. Если корпус устройства не заземлен, то на нем появляется напряжение 110 вольт. То есть на корпусе стиральной машины, холодильника, микроволновой печи, компьютера есть напряжение 110 вольт.
    Если вы живете в доме со старой проводкой без заземления и у вас есть некоторые познания в электротехнике, попробуйте измерить напряжение на корпусе компьютера, холодильнике и стиральной машине. Не исключено, что будет напряжение 110 В. Это утверждение звучит как бред. Ведь производители прекрасно понимают, что выпускаемое ими оборудование должно быть абсолютно безопасным для человека и ни в коем случае не наносить вред его здоровью. Но создатели импортного оборудования, далекого от российской действительности, не представляют, что где-то оно может работать без заземления.Это обстоятельство позволяет понять логику производителя. Новая методика основана на отводе небольшого тока от конденсаторов к земле через корпус прибора. Напряжение 110В появляется на корпусе только если он не подключен к массе.
    Несмотря на большую величину, это напряжение не представляет серьезной опасности. Небольшая емкость конденсаторов фильтра ограничивает величину тока, чтобы он не мог серьезно навредить человеку. Получить от него неприятный удар током можно только при одновременном прикосновении к корпусу, находящемуся под напряжением, и любому заземленному предмету, например аккумулятору или водопроводному крану. Хотя делать это специально не стоит, никто не может гарантировать удачный исход такого эксперимента.
    Намного хуже обстоит дело, когда из-за поломки устройства его корпус подключен к питающему проводу. В этом случае на корпусе устройства будет 220 В и значение тока уже не будет ограничиваться конденсаторами сетевого фильтра. Прикосновение к такому устройству может при неблагоприятном стечении обстоятельств привести к летальному исходу.
    Несмотря на то, что неисправная бытовая техника может быть источником серьезной опасности, большая часть населения нашей страны проживает в домах без заземления и даже не догадывается о подстерегающих их опасностях.Почти все мы были поражены электрическим током, но лишь немногие испытали серьезные электротравмы. Чем объясняется такая избирательность тока? Почему он одних калечит и убивает, а других лишь слегка кусает?
    Действие тока на организм человека определяется его величиной. Человек способен ощутить силу тока в один миллиампер. Ток от одного до десяти миллиампер вызывает у человека боль. Ток выше десяти миллиампер вызывает судорожное сокращение мышц, в результате чего человек не может самостоятельно разжать руку, чтобы разорвать контакт с находящейся под напряжением токоведущей частью.При силе тока свыше сорока миллиампер возникает паралич дыхания, сердечная недостаточность. Ток в сто миллиампер приводит к остановке сердца и смерти.
    Величина тока, протекающего через тело человека, зависит от величины приложенного к нему напряжения и от сопротивления цепи, по которой протекает ток. Для того, чтобы понять, почему при одном и том же напряжении ток в одном случае может вызвать у человека только неприятные ощущения, не причинив ему никакого вреда, а в другом убить, необходимо понять, что такое токовая цепь и как она создается. .
    Текущий путь — это путь текущего потока, и этот путь всегда закрыт. Ток поступает в наш дом от трансформаторной подстанции по фазному проводу, после чего возвращается на эту же подстанцию ​​по нулевому проводу. Причем, сколько тока пришло от подстанции в дом, столько же должно вернуться из дома в подстанцию, не больше и не меньше.
    Ток не обязательно возвращается на подстанцию ​​только по нулевому проводу. Если изоляция повреждена, ток может просочиться на землю.В этом случае часть тока будет возвращаться на подстанцию ​​по земле, а часть по нулевому проводу. Но в этом случае общий ток, возвращаемый на подстанцию, будет равен току, протекающему от подстанции к потребителю.
    Если по каким-либо причинам возврат тока на подстанцию ​​невозможен, например, перегорел нулевой провод на подстанции, то в домах потребителей тока не будет. В розетках будет напряжение, как по фазе, так и по нулевым контактам 220 вольт, но через приборы ток не пойдет и они не будут работать.


    Почему нельзя выполнять заземление в домах?

    Кстати, этот случай наглядно показывает, почему нельзя выполнять зануление в домах, то есть подключать корпуса приборов к нулевому проводу, как это иногда делают горе-электрики в домах, где нет заземления. Ведь пока все нормально работает, нет большой разницы нулевой или заземляющий провод, подключены корпуса защищаемых электроприборов. Но при перегорании нулевого провода на нем, а значит, и на всех устройствах, подключенных к нулевому проводу, появится напряжение 220 В.То же самое произойдет, если при ремонте электрощитка электрик перепутает нулевой провод с фазным. В этом случае корпуса приборов будут подключены не к нулю, а к фазному проводу, и они также будут иметь напряжение 220 В.
    Итак, цепь тока — это путь тока от подстанции к потребителю и обратно от потребителя до подстанции. Если в каком-то месте он оборвется, тока в цепи не будет. Птиц, сидящих на проводах, не бьет током только потому, что нет цепи для прохождения тока.Электрик, стоящий на резиновом коврике, не бьет током, потому что коврик препятствует возврату тока на подстанцию ​​по цепи: фазный провод -> электрика -> земля -> подстанция. Именно по этой причине при одном и том же напряжении ток может лишь слегка ущипнуть человека, а может и убить. Все зависит от того, есть ли у него надежный путь возврата на трансформаторную подстанцию ​​или нет. Если есть, то человеку, попавшему под стресс, мало не покажется.
    В Интернете описывается трагический случай, произошедший с мальчиком, который хотел сделать уроки в вечернем саду.Он взял включенную в розетку настольную лампу с удлинителем и стал выносить ее из дома. Лампа вышла из строя — фазный провод под напряжением касался корпуса лампы. Мальчик держал в руках корпус живой лампы, но его не ударило током. Сухой деревянный пол не позволял току вернуться на подстанцию. Как только мальчик слез с крыльца и ступил на землю, образовалась замкнутая цепь тока: трансформаторная подстанция -> фазный провод -> настольная лампа -> человек -> земля -> снова трансформаторная подстанция и мальчика ударило током.Трагедии могло и не быть. Если бы лампа, удлинитель и проводка в доме были заземлены, то ток от корпуса лампы протекал бы через землю, не причиняя вреда мальчику.
    Если нет возможности установить заземление в доме, то как минимум следует помнить, что ток не должен иметь возможность вернуться на подстанцию ​​через землю. Только через специально предназначенный нулевой провод. Никогда не прикасайтесь к электрическим приборам и заземленным частям, таким как батареи, водопроводные трубы и т. д.в то же время, чтобы ток не проходил через вас в землю и не возвращался на подстанцию. Если пол в помещении влажный, желательно иметь обувь с непромокаемой подошвой, которая станет преградой между вами и токопроводящим полом, на случай, если вы случайно попадете под напряжение.

    Что такое УЗО?

    Если вас не устраивают такие способы обеспечения электробезопасности, а установить заземление нет возможности, то есть еще одно мощное средство, способное надежно защитить вас от травмирующего воздействия электрического тока.Это устройство защитного отключения, более известное под аббревиатурой УЗО. Он сравнивает фазный ток с нулевым током. Если ток в фазном проводе даже немного больше, чем ток в, то имеет место утечка и часть тока возвращается на подстанцию ​​через землю. В этом случае УЗО мгновенно отключит линию и если причиной утечки является человек, находящийся под напряжением, через которого ток уходит в землю, то ничего страшного с ним не произойдет. УЗО успеет отключить ток до того, как успеет навредить человеку. Хотя аварии с участием электрического тока в быту случаются очень редко, на таких устройствах экономить не стоит. Ведь жизнь человека слишком дорога, чтобы пренебрегать такой опасностью.

    Видео: зачем нужно заземление и что такое УЗО

    В этой статье мы с вами разберемся, как подключить заземление . Тема эта довольно обширная и имеет много нюансов, и тут не так просто сказать — делать или подключать тут.Поэтому, чтобы вы меня поняли, и мне было легче вам объяснять, будет и теория, и практика.

    Заземление в нашей современной жизни является неотъемлемой частью. Конечно, можно обойтись и без заземления, ведь как долго мы жили без него. Но, с появлением современной бытовой техники, заземление просто является обязательным условием защиты человека от поражения электрическим током.

    Общие понятия.

    Заземление — преднамеренное электрическое соединение любой точки сети, электроустановки или оборудования с заземляющим устройством.

    Заземление на токов утечки , возникающих на корпус электрооборудования при аварийной работе этого оборудования, и обеспечение условий к немедленному отключению напряжения от поврежденного участка сети путем срабатывания устройств защитного и автоматического отключения.

    Например: произошел пробой изоляции между фазой и корпусом электрооборудования — на корпусе появился определенный фазный потенциал.Если оборудование заземлено, то это напряжение будет протекать через защитное заземление, имеющее малое сопротивление, и даже если устройство защитного отключения не сработает, то при прикосновении человека к корпусу ток, оставшийся на корпусе, не пройдет. быть опасным для человека. Если оборудование не заземлено, весь ток будет проходить через человека.

    Заземление состоит из заземлителя и заземляющего проводника , соединяющего заземляющее устройство с заземляющей частью .


    Заземлитель представляет собой металлический стержень, чаще всего стальной, или другой металлический предмет, контактирующий с землей непосредственно или через промежуточную проводящую среду.

    Заземлитель Провод, соединяющий заземляемую часть (корпус оборудования) с заземлителем.

    Заземляющее устройство Представляет собой набор заземлителей и заземлителей.

    Немного теории.

    Вы все видели небольшие кирпичные строения во дворах, в которые входят и выходят силовые кабели — это трансформаторные подстанции (электроустановки).Трансформаторные подстанции используются для приема, преобразования и распределения электрической энергии. Любая подстанция имеет силовой трансформатор для преобразования напряжения, распределительное устройство и устройства автоматического управления и защиты.

    Принимая напряжение сети высокого напряжения 6 — 10 кВ (киловольт) подстанция преобразует его и передает потребителю — то есть нам. Прием и преобразование напряжения обеспечивает силовой трансформатор, с выхода которого к потребителю поступает трехфазное переменное напряжение 0,4 кВ или 400 Вольт … Одна из трех фаз используется для питания однофазной бытовой техники (телевизор, холодильник, утюг, компьютер и т. п.) L1 ; Л2 ; L3 и нулевой рабочий проводник « N ».

    Это типовая схема обеспечения потребителей электрической энергией, на основании которой разработаны дополнительные схемы, отличающиеся способом подключения защитного заземления, подключения и защиты электрооборудования, а также принимаемыми мерами по защите людей от поражения электрическим током. шок .

    Трансформаторная подстанция имеет собственный контур заземления , к которому подключаются все металлические корпуса оборудования подстанции. Контур заземления состоит из металлических стержней, вбитых в землю, соединенных металлической шиной с помощью сварки. Эта шина называется наземной шиной .

    Шина заземления заведена в здание подстанции и проложена по периметру здания. К нему привариваются болты, к которым уже после заземлителей подключается все оборудование подстанции.


    Согласно ПУЭ (Правилам устройства электроустановок) заземляющая жила ( нулевой защитный ) на электрических схемах имеет буквенное обозначение « РЕ » и цветовую маркировку с чередованием поперечных или продольных полос желтого и зеленого цвета.

    Системы заземления.

    Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии (двигатель, телевизор, холодильник, компьютер и т.п.) питается от этого трансформатора.

    Рассмотрим на примере трансформаторной подстанции.
    Вторичная обмотка силового трансформатора подстанции имеет три витка, соединенных « звезда », где начала витков соединены с общей точкой, называемой нейтралью « Н », которая непосредственно соединена с заземляющим устройством … Свободные концы катушек присоединяют к проводам трехфазной сети, идущей к потребителям трехфазной или однофазной электрической энергии.Это соединение нейтрали называется глухозаземленным и используется в системах заземления типа TN .

    Вот нейтральный « N «, Или еще его называют рабочий ноль , выполняет две функции:

    1. Вместе с одной из трех фаз образует напряжение 220 вольт.
    2. Действует так, как имеет прямой контакт с землей.

    На данный момент существует 3 вида систем заземления:

    1. ТН — система, в которой нейтраль трансформатора заземлена, а открытые токопроводящие части соединены с нейтралью;
    2. ТТ — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены заземляющим устройством, электрически независимым от заземленной нейтрали трансформатора;
    3. ИТ — система, в которой нейтраль трансформатора изолирована от земли или заземлена через высокоомные устройства, а открытые проводящие части заземлены.

    Все три системы заземления предназначены для защиты людей и электрооборудования от поражения электрическим током.Эти системы заземления считаются равноценными по защите людей, но не равнозначными по способу обеспечения надежности (надежности, ремонтопригодности) электроснабжения потребителей электрической энергией.

    Системы заземления обозначаются двумя буквами.
    Первая буква определяет соединение нейтрали трансформатора с землей:

    Т — нейтраль заземлена;
    I — нейтраль изолирована от земли.

    Вторая буква определяет соединение открытых токопроводящих частей с землей:

    T — открытые токопроводящие части заземляются непосредственно;
    N — открытые токопроводящие части подключаются к глухозаземленной нейтрали трансформатора.

    Теперь рассмотрим все системы по порядку.

    1. Система заземления TN.

    Система « ТН » представляет собой систему, в которой нейтраль трансформатор заземлен , а открытые токопроводящие части соединены с нейтралью через нулевые защитные проводники .

    Открытая токопроводящая часть — доступная для прикосновения токопроводящая часть электроустановки (например: корпус бытовых электроприборов), которая при нормальной работе электроустановки не находится под напряжением , но может находиться под напряжением в случае повреждения изоляции.

    Как правило, повреждение изоляции может быть вызвано многими факторами: старением оборудования, механическими повреждениями, длительной эксплуатацией при максимальных нагрузках, скоплением пыли между корпусом оборудования и токоведущими частями, образованием влаги на запыленной поверхности вблизи токоведущих частей, климатическими условиями. эффекты, заводской брак и т.п.

    Итак, в свою очередь система TN делится еще на три подсистемы:

    1. TN-C — система, в которой нулевая защитная «PE» и нулевая рабочая «N» жилы объединены в одну жилу «PEN» по всей системе;
    2. TN-S — система, в которой нулевой защитный «PE» и нулевой рабочий «N» проводники разделены по всей системе;
    3. TN-C-S — система, в которой функции нулевого защитного «РЕ» и нулевого рабочего «N» проводника совмещены в одном проводнике в какой-то его части, начиная от силового трансформатора.

    Система
    TN-C.

    Система TN-C – это одна из первых систем заземления, которая до сих пор встречается в старом жилом фонде постройки до середины 90-х, но, несмотря на это, до сих пор существует и работает. В данной системе прокладывается четырехжильный кабель , в котором 3 фазных провода и 1 нулевой .

    Вот нулевой защитный « ПЭ » И нулевой рабочий « Н » жилы объединены в одну жилу по всей системе. То есть одна « ПЭН » жила, и это на сегодняшний день главный недостаток система TN-C .

    В то время электрооборудования, требующего трехпроводного соединения, практически не было и поэтому к защитному заземлению не предъявлялось особых требований, и такая система считалась надежной.Но с появлением в нашем быту современного трехпроводного оборудования, где предусмотрен заземлитель «РЕ», система TN-C перестала обеспечивать требуемый уровень электробезопасности.

    На сегодняшний день практически все современное оборудование питается через импульсные блоки питания, не имеющие гальванической развязки с сетью 220 вольт. Это связано с тем, что импульсные блоки питания имеют фильтры подавления , которые предназначены для подавления высокочастотных помех от питающей сети 220 Вольт, и которые подключаются к корпусу оборудования через развязывающие конденсаторы.

    Высокочастотные помехи в питающей сети через развязывающие конденсаторы, защитный заземляющий провод «РЕ», трехполюсную вилку и розетку, слив на землю. Именно поэтому существует опасность появления фазного напряжения на корпусе оборудования при пробое изоляции между фазой и корпусом или исчезновении рабочего нуля «N» при питании современного оборудования по системе заземления TN-C, не не иметь отдельного провода заземления.

    Например: если у вас оторвался или перегорел рабочий ноль «N» между полом и квартирными щитами, то есть опасность появления фазного напряжения на корпусе работающей в данный момент бытовой техники.А если он не заземлен, то при прикосновении голой рукой к металлическому неокрашенному корпусу через вас потечет ток, и вы получите заряд.

    Другими словами, токопроводы от дома и от крыши ведут в одну цепь, закопанную в землю. Достаточно каркаса из 3-х электродов. Так называют проводники 1-го типа, находящиеся в контакте с ионным проводником.

    Электроды для контура заземления должны быть «голыми», то есть без антикоррозионных диэлектриков.Они ограничиваются лаком в местах сварки.

    Необходимо учитывать постепенное утонение стали под действием коррозии. Поэтому электроды берут с запасом по сечению. Есть минимальные требования. Так, ширина оцинкованного прута должна быть 6 миллиметров и более. Минимум для стержней из черного металла – сантиметр.


    Электроды в контуре заземления соединены стальной лентой.Это называется трипсы. Он приваривается к электродам. Можно сделать Заземление своими руками . Важно отвести контур на метр от стен и на 5 метров от прогулочных дорожек и крыльца дома.

    Соответственно удобно вести проводники к задним стенам здания и скатам крыши. Однако есть дома с несколькими подъездами. Важно удалить контур на 5 метров от каждого.

    В частных домах удобно делать естественную систему заземления.Он заключается в использовании уже имеющихся в конструкции элементов для проведения тока. Например, арматура может воспринимать напряжение вдоль фундамента. В целом можно сэкономить на покупке проволоки и сохранить естественный вид здания. Проволока, кстати, называется искусственным заземлителем.

    В многоквартирном доме система заземления подключается к щиткам. Они должны быть включены в цепь системы. Связь с ним осуществляется через наземную шину … К нему подключено много проводников. Шина позволяет уравнять потенциал сети.

    Элемент изготовлен из железа. В основном лучше подойдут медь и алюминий, но они дорогие и есть риск вырезать металл для доставки в пункты приема. Можно даже сделать шину из золота, что тоже нелогично при наличии дешевых и неинтересных коллекционерам железных сплавов.

    Провод заземления, хоть в квартире, хоть в доме, должен быть включен в основную проводку, чтобы совпадать по сечению с фазным проводом в проводке по дому.Это стандарт. Соответственно, разводка делается тремя проводами.


    Одна «жила» в нем нулевая, вторая фаза, а третья заземление. Розетка с снабжена контактами. Их подводят к телу. Его включение автоматически «запускает» не только протекание тока, но и работу заземлителя.

    Износ изоляции приводит не только к коротким замыканиям. Автоматические выключатели реагируют на них.Чаще из системы «стекают» малые токи. Они конфигурируются с помощью УЗО. Аббревиатура расшифровывается как Residual Current Device. Однако оба устройства направляют избыточный ток на заземляющий провод, который уводит напряжение на землю.

    Кроме стационарного заземления, есть переносное. Применяется, как правило, на предприятиях при отключении от тока участков сети вблизи электроустановок. Существует риск неправильной подачи напряжения или индуцированного тока.Под последним понимается некоторый перенос электронов с соседней линии, которая остается проводящей.

    Переносной заземлитель — это носимый с собой проводник, желательно из меди. Ее сопротивление минимально. Провод подключен к действующей линии. Предварительно он обесточен. Другой конец переносного проводника подключается к заземляющим проводникам. Речь идет о естественных или искусственных выходах потока электронов.


    Какой инструмент пригодится

    Для искусственных заземлителей берутся стальные стержни, уголки и трубы.Последняя может быть как круглой, так и прямоугольной. Бетон тоже подойдет. Имеет проводящий тип. Использование бетона выгодно с точки зрения устойчивости материала к коррозии.

    Электроды забиваются в землю кувалдой. С заводскими комплектами работают с бамперами. Для соединения штифтов используются латунные резьбовые муфты. Соединение токопроводящего провода с электродом осуществляется через зажим. Бери сталь.

    Специальная паста помогает уменьшить сопротивление в суставах.Его можно найти в магазинах электротоваров. Сваривается конструкция, разумеется, сварочным аппаратом или по старинке паяльником. При установке также пригодится стремянка.

    Не забываем про стальную, медную втулку, если делаем заземление в многоквартирном доме. В целом точный набор инвентаря зависит от типа здания, его этажности и мощности сети.

    Не секрет, что огромное количество домов в нашей стране имеют старую систему заземления TN-C.Это когда в квартирах разводятся двухжильные электрические провода. Один провод – фаза «L», а второй провод – проводник «PEN» (объединенные нулевой рабочий и нулевой защитный проводники).

    Сегодня постепенно, но очень медленно происходит модернизация электроснабжения многоквартирных домов, т.е. переход на более современную и безопасную систему заземления TN-C-S. Если такое уже было в вашем доме, то это для вас просто счастье)))

    А вот ремонт старой электропроводки в квартирах ложится на плечи самих хозяев.Здесь многие рассуждают здраво и при капитальном ремонте меняют всю электропроводку. Если в вашем доме новая система заземления TN-S или уже модернизированная TN-C-S, то вам просто необходимо соединить все розетки трехжильным кабелем, т.е. жилы N и PE должны быть отдельными жилами.

    Если в вашем доме до сих пор используется старая система заземления TN-C, при замене электропроводки используйте трехжильные кабели. Смотрите в будущее. А вдруг в ближайшее время к вам домой приедут электрики и модернизируют электроснабжение всего дома.В этой ситуации вам нужно будет только подключить нейтральные защитные проводники к заземляющей шине щита пола. Если не позаботиться о будущем, накопить немного денег и проложить двухжильные кабели, то для того, чтобы перевести свою квартиру на систему безопасного заземления, вам потребуется снова делать капитальный ремонт с заменой всех кабелей.

    Итак, теперь постепенно перехожу к самому главному пункту самой статьи.

    Ваш дом со старой системой заземления TN-C и при замене электропроводки вы везде проложили трехжильные кабели.Это правильное решение. Куда подключать две жилы — это «фаза» и «ноль» понятно. В такой ситуации у людей часто возникает другой вопрос: куда нужно подключать третьи желто-зеленые жилы кабелей, которые призваны выполнять функции нулевых защитных проводников? В таком доме еще нет отдельного главного защитного проводника.

    Очень часто слышу следующие ответы на вопрос, куда подключать провода заземления, если в доме старая система заземления TN-C:

    1. Заземляющие проводники должны присоединяться к стоякам и батареям отопления и водоснабжения, так как они заземлены.

    Лично я считаю все эти ответы неправильными, ошибочными и опасными для самих же владельцев квартир. Ниже я попытаюсь объяснить свою точку зрения. В комментариях вы можете высказать свое мнение по этому поводу.

    Рассмотрим сначала ситуацию в доме с новой системой заземления TN-S. Ниже приведена элементарная схема распределительного щита. Поквартирный щиток в доме с модернизированной системой заземления TN-C-S будет иметь аналогичную схему.

    Теперь представим аварийную ситуацию, когда на заземляющий контакт розетки подается опасное напряжение.Это может произойти из-за выхода из строя самой розетки, из-за поломки бытовой техники и т. д. Эту ситуацию я изобразил на схеме ниже для третьей розетки. Предположим, что фаза «L» находится на контакте розетки «PE». Поверьте, такое случается довольно часто. Поскольку у нас все заземляющие контакты подключены к контуру заземления здания, а потенциал земли считается нулевым, этот «аварийный» ток будет течь по пути наименьшего сопротивления.

    А именно его путь будет следующим: заземляющий контакт розетки — нулевой защитный провод в квартире — заземляющая шина квартирного щитка — нулевой защитный провод из квартиры в этажный щит — заземляющая шина этажный щит — основной нулевой защитный проводник — заземляющий контур здания.

    Таким образом, получается, что потенциально опасные для человека «побегут» по пути наименьшего сопротивления и уйдут в землю. Если эта розетка защищена УЗО или дифавтоматом, то эти защитные устройства сразу сработают и обесточат неисправную линию. Так человек будет защищен.

    Ниже на схеме я показал стрелками путь текущего движения.


    Теперь аналогичная элементарная схема распределительного щита для дома со старой системой заземления TN-C представлена ​​ниже. Здесь в щиток заходят два провода «L» и «PEN», а к розеткам уже идет новая трехжильная электропроводка. На этой диаграмме показана наиболее распространенная ситуация. Это когда все нулевые защитные проводники подключены к контактам розеток с одной стороны и подключены к общей заземляющей шине с другой стороны, но сама заземляющая шина не подключена к корпусу щита пола.


    Давайте теперь представим аналогичную ситуацию здесь и посмотрим, что произойдет.В третьей розетке фаза «L» коснулась заземляющего контакта розетки. Куда она побежит дальше?

    Ответ здесь логичный — никуда не денется, а просто опасный потенциал сначала попадет на общую шину заземления, а затем распространится с нее на все заземляющие контакты всех оставшихся розеток, а через них на металлические корпуса электроприборов (холодильник, стиральная машина, микроволновая печь и т.д.) и т.д.). В этой системе заземления нет связи между шиной РЕ и контуром заземления и нет точки с нулевым потенциалом, к которой стремился бы ток. Вывод из этого можно сделать такой, что в данной ситуации человек может получить удар током и бытовая техника может выйти из строя.


    Теперь разберем все ответы, которые я уже перечислил выше на вопрос куда нужно подключать провода заземления, если в доме старая система заземления TN-C?

      Все заземляющие проводники необходимо завести в квартирный щит, соединить в нем с общей заземляющей шиной, а затем саму эту заземляющую шину соединить с корпусом этажного щита.

      Мой ответ: Этого делать нельзя, так как напольный щиток может быть не заземлен и на его корпусе и на металлических корпусах вашей бытовой техники может появиться опасный потенциал. Это будет представлять большую опасность для вас и для других жителей дома.

      Все заземлители должны быть выведены в квартирный щит, соединены там с общей заземляющей шиной, а сама эта заземляющая шина не должна быть соединена с корпусом этажного щита.

      Мой ответ: Вы не можете этого сделать. Эту ситуацию я уже рассматривал выше в описанной аварийной ситуации для дома с системой заземления TN-C.

      Все заземлители необходимо вывести в квартирный щит, соединить в нем с общей заземляющей шиной и затем соединить перемычкой с нулевой шиной, т.е. сделать переход с TN-C на TN-C-S в квартирном щите.

      Мой ответ: Вы не можете этого сделать. Суть перехода на систему заземления TN-C-S заключается в повторном заземлении PEN-проводника в месте его отрыва, чтобы опасный потенциал ушел в землю.В приборной панели этого сделать нельзя. Если при таком соединении проводников произойдет аварийная ситуация и фаза попадет на заземляющий контакт розетки, то просто получится короткое замыкание. РЕ-проводник соединяется перемычкой с N-проводником, и поэтому получается, что «фаза» сразу падает на «ноль». А мы знаем, что короткое замыкание происходит с искрами и перегоранием контактов. В вашей розетке или бытовой технике может случиться «взрыв», что может быть очень опасно.

      Все заземляющие контакты в самих розетках должны быть соединены перемычками с контактами нулевых рабочих проводников.

      Мой ответ: Этого тоже нельзя. Эта ситуация аналогична ситуации из ответа №3.

      Заземляющие проводники должны подключаться к стоякам и радиаторам по мере их заземления.

      Мой ответ: Вы не можете этого сделать. Заземление труб отопления и водоснабжения может быть нарушено. Например, кто-то этажом ниже во время ремонта вырезал старые металлические трубы и поставил новые полипропиленовые.Соединение металлических труб верхних этажей с «землей» будет нарушено. В такой ситуации при попадании опасного потенциала на заземляющий контакт розетки, то стояки и трубы отопления и водоснабжения окажутся под напряжением. Это очень опасно для вас и для других жителей дома.

    Теперь перехожу со своим ответом на вопрос, куда подключать провода заземления, если в доме старая система заземления TN-C.

    Лично я считаю, что нейтральные защитные проводники нужно подключать следующим образом:

    • В квартирном щите необходимо установить общую заземляющую шину и подключить к ней все третьи желто-зеленые жилы кабеля, идущие от розеток.
    • При ремонте прокладывать отдельный провод, например, ПУГВ, для организации заземления шины РЕ квартирного щитка от шины РЕ щита этажа, или использовать для этой цели трехжильный вводной кабель. В домашней панели нейтральный защитный проводник может быть подключен к шине заземления. Не подключайте его в панель пола, а просто аккуратно скрутите и спрячьте от посторонних.
    • В самих розетках не подключать нулевые защитные проводники к заземляющим контактам розеток.Их просто нужно аккуратно скрутить и спрятать вглубь розетки.

    Кто-то скажет, что нулевые защитные проводники лучше подключать в самих розетках, а не подключать их только к шине РЕ в квартирном щитке. Также в дальнейшем при переводе дома на систему заземления TN-C-S будет проще просто поставить их на шину PE и не открывать все розетки, которых может быть несколько десятков.

    Отвечаю, почему этого делать не стоит.Как правило, в одну розеточную группу (линию) может входить несколько розеток. Если в них подключены нулевые защитные проводники и не подключен их общий РЕ-проводник в щитке, то получится следующая ситуация. Все желто-зеленые жилы одной группы розеток всегда объединяются в одну линию (жилу) на пути к щиту, например, в распределительной коробке. На щиток приходит только один кабель из нескольких розеток. Следовательно, все розетки из одной группы розеток будут иметь хорошее соединение между заземляющими контактами.Если «фаза» в одной из этих розеток попадет на свой заземляющий контакт, то эта «фаза» попадет и на заземляющие контакты остальных розеток. Таким образом, будет опасная ситуация в нескольких торговых точках.

    Итак, если подключить заземляющие провода по предложенной схеме, то будет исключена опасная ситуация с попаданием фазы на заземляющие контакты всех розеток и на металлические корпуса бытовой техники. Здесь фаза, попавшая на заземляющий контакт розетки, не выйдет за ее пределы и аварийная ситуация будет только в одной точке, а не во всей квартире.

    Ниже приведена правильная схема подключения заземляющих проводов в доме со старой системой заземления TN-C. Красные крестики означают, что сюда приходит нулевой защитный проводник, но не подключается.


    Надеюсь, мои рассуждения и доводы по этому вопросу вам понятны. Если у вас другое мнение и вы считаете, что я ошибаюсь и ошибаюсь, то обязательно напишите его ниже в комментариях. Поиск правильного и безопасного решения по подключению заземляющих проводов в домах с системой заземления TN-C будет очень полезен и вам, и мне.Спасибо!

    Давайте улыбнемся:

    Высокое напряжение опасно для здоровья, а низкое приятно или полезно)))

    Общие требования

    Заземление является одной из основных мер защиты от поражения электрическим током.

    В данной статье дана подробная, пошаговая инструкция, как сделать заземление своими руками в частном доме.

    Для начала определимся на чем что такое заземление?

    Согласно ПУЭ Заземление Представляет собой преднамеренное электрическое соединение любой точки сети, электроустановки или оборудования с заземляющим устройством. (п. 1.7.28.)

    В качестве заземляющего устройства используют металлические стержни или уголки, вбитые вертикально в землю (так называемые вертикальные заземлители ) и металлические стержни или металлические полосы, которые путем сварки, подключить вертикальные заземлители (так называемые горизонтальные заземлители ).

    Вертикальный и горизонтальный заземлители вместе образуют конуру заземления , этот контур может быть замкнутым (рис. 1) или линейным (рис. 2):

    Контур заземления должен быть подключен к главной шине заземления в электрощите дома с помощью заземлитель , который, как правило, представляет собой такую ​​же металлическую полосу или стержень, который используется в качестве горизонтального заземлителя.

    Защитное заземление частного дома будет иметь следующий общий вид:

    В свою очередь, совокупность контура заземления и заземляющего проводника называется заземляющим устройством.

    Замкнутый контур заземления обычно выполняют в виде треугольника со сторонами от 2 до 3 метров (в зависимости от длины вертикальных заземлителей), при этом важно, чтобы расстояние между вертикальными заземлителями было не менее их длина (см. рис. 1).Замкнутый контур может быть выполнен и в других формах, например, овал, квадрат и т. д. В свою очередь, линейный контур представляет собой ряд вертикальных заземлителей в количестве 3-4 штук, выстроенных в линию, при этом , как и в случае замкнутого контура, расстояние между ними в линейном контуре должно быть не менее их длины, т. е. от 2 до 3 метров (см. рис. 2).

    Примечание: Замкнутый контур заземления считается более надежным, поскольку даже при повреждении одного из горизонтальных заземлителей эта цепь остается работоспособной.

    Горизонтальные и вертикальные заземлители должны быть выполнены из черной или оцинкованной стали либо из меди (п. 1.7.111. ПУЭ). Из-за высокой стоимости медные заземлители, как правило, не применяют. То же заземлители из арматуры не делают — наружный слой арматуры упрочнен из-за чего нарушается распределение тока по его сечению, кроме того, он более подвержен коррозии.

    Вертикальные заземлители изготавливаются из:

    • стальных круглых стержней диаметром не менее 16 мм (рекомендуется: 20-22 мм)
    • стальных уголков размерами не менее 4x40x40 (рекомендуется: 5x50x50)

    Длина вертикальных заземлителей должна быть 2-3 ​​метра (рекомендуется не менее 2. 5 м)

    Горизонтальные заземлители изготавливаются из:

    • круглых стальных стержней с минимальным диаметром 10 мм (рекомендуемый: 16-20 мм)
    • стальной полосы размером 4×40

    Заземляющий провод изготовлен из:

    • круглого стального стержня диаметром не менее 10 мм
    • стальной полосы размером не менее 4×25 (рекомендуется 4×40)

    2. Порядок установки заземления:

    ШАГ 1 — Выбор места для установки

    Место для установки выбирают как можно ближе к главному электрощиту (вводному щиту) дома, в котором находится главный находится шина заземления (ГЗШ), она же шина РЕ.

    Если вводной распределительный щит расположен внутри дома или на его наружной стене, контур заземления монтируется у стены, на которой расположен распределительный щит, на расстоянии примерно 1-2 метра от фундамента дома. Если электрощит расположен на опоре воздушной линии электропередач или на выносной стойке, контур заземления можно смонтировать прямо под ним.

    При этом не следует размещать (использовать) заземлители в местах, где земля высушена теплом трубопроводов и т.п.(п. 1.7.112 ПУЭ)

    ЭТАП 2 — Земляные работы

    Копаем траншею в форме треугольника — для устройства замкнутого контура заземления, или прямой — для линейного:

    Глубина траншеи должна быть 0,8 — 1 метр

    Ширина траншеи должна быть 0,5 — 0,7 метра (для удобства сварки в дальнейшем)

    Длина траншеи — в зависимости от выбранного номера вертикали заземлители и расстояния между ними.(Для треугольника применяют 3 вертикальных заземлителя, для линейного шлейфа, как правило, 3 или 4 вертикальных заземлителя)

    ЭТАП 3 — Монтаж вертикальных заземлителей

    Вертикальные заземлители размещаем в траншеях на необходимом расстоянии друг от друга (1,5-2 метра) и затем забить их в землю с помощью перфоратора со специальной насадкой или обычной кувалдой:

    Предварительно концы заземлителей необходимо заострить для облегчения входа в грунт заземление:

    Как уже писалось выше, длина вертикальных заземлителей должна быть примерно 2-3 метра (минимум 2. 5 метров), при этом необходимо вбивать их в землю на всю длину, чтобы верхняя часть заземлителя выступала над дном траншеи на 20-25 см:

    При всех вертикальных заземлителях вбиты в землю, можно переходить к следующему шагу.

    ЭТАП 4 — Установка горизонтальных заземлителей и заземлителя:

    На данном этапе необходимо соединить между собой все вертикальные заземлители с помощью горизонтальных заземлителей и приварить заземлитель к полученному контуру заземления, которая будет выходить из-под земли на поверхность и предназначена для соединения контура заземления с главной заземляющей шиной вводного электрощита.

    Горизонтальный и вертикальный заземлители соединяются между собой сваркой, при этом место соединения должно быть проварено со всех сторон для лучшего контакта.

    ВАЖНО! Использование болтовых соединений не допускается! Вертикальные и горизонтальные заземлители, образующие контур заземления, а также заземлитель в месте присоединения его к контуру заземления должны быть соединены сваркой.

    Сварные швы должны быть защищены от коррозии, для чего сварные швы могут быть обработаны битумной мастикой.

    ВАЖНО! Сам цепь заземления красить нельзя! (п. 1.7.111. ПУЭ)

    Результат должен выглядеть примерно так:

    ШАГ 5 — Засыпаем траншею грунтом.

    Здесь все просто, траншею с смонтированным заземляющим контуром засыпаем землей, так, чтобы над контуром было не менее 50 см грунта, как уже было сказано выше.

    Однако здесь есть свои тонкости:

    ВАЖНО! Траншеи для горизонтальных заземлителей должны быть засыпаны однородным грунтом, не содержащим щебня и мусора (п.7.112. ПУЭ).

    ЭТАП 6 — Присоединение заземляющего проводника к главному электрощиту вводного распределительного щита (вводному устройству).

    Наконец мы подошли к завершающему этапу — заземлению электрощита дома, для этого проводим следующие работы:

    Заземляющий проводник подводим к электрощиту, так что до электрощита остается примерно 1 метр, если вводной щит находится в доме, то заземлитель целесообразно вывести в здание. При этом в местах ввода заземлителей в здания должны быть предусмотрены следующие опознавательные знаки (п. 1.7.118. ПУЭ):

    Сам заземлитель, расположенный над поверхностью земли, должен быть окрашен; он должен иметь цветовое обозначение с чередующимися продольными или поперечными полосами одинаковой ширины (от 15 до 100 мм) желтого и зеленого цветов. (п. 1.1.29. ПУЭ).

    К концу заземляющего проводника со стороны электрощита привариваем болт, к которому присоединяем гибкий медный провод сечением не менее 10 мм 2 , который также должен иметь желто-зеленый цвет.Второй конец этого провода подключаем к главной заземляющей шине, которую следует использовать как шину внутри вводного устройства (вводного электрощита дома) ПЭ (п. 1.7.119. ПУЭ).

    ВАЖНО! Основная заземляющая шина обычно должна быть медной. Допускается применение главной заземляющей шины из стали. Использование алюминиевых шин не допускается. (п. 1.7.119. ПУЭ).

    В итоге схема заземления домового щитка должна выглядеть так:


    Заземление – это соединение нетоковедущих частей электрооборудования с заземляющим проводником. Это обеспечивает наличие потенциала земли на корпусах электроприборов. Это необходимо для предотвращения поражения электрическим током при прикосновении к корпусам и другим конструкционным частям поврежденного оборудования. Соединение с заземляющей шиной осуществляется проводом или кабелем. В этой статье мы расскажем, каким должен быть заземляющий провод, чтобы вы могли правильно подобрать марку, сечение и другие параметры.

    Кратко о терминах

    Чтобы статья была понятна даже тем, кто далек от электротехники, мы предоставили пояснение терминов, которые будут в ней использоваться.

    Заземлитель является основой системы заземления. Обычно он состоит из металлических штырей, вбитых в землю на равном расстоянии друг от друга, образующих форму наподобие треугольника.

    Шиной заземления или называют металлическую полосу, проложенную по периметру помещения или вблизи защищаемых устройств, которая соединяет все заземляющие проводники электроприборов с заземлителем.

    Заземлитель или жила — это проводник, обеспечивающий связь заземлителя с ГЗШ.

    Металлическое соединение — понятие, характеризующее контакт между металлическими частями корпусов электрооборудования, в том числе дверей электрощитов или шкафов с их корпусами.

    Сечение грозозащитного провода

    Для обеспечения надежной защиты от поражения электрическим током и работы устройств защитной коммутации провод заземления выбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал большие токи и не сгорел.Если это произойдет, то защита не сработает, и опасный потенциал окажется на корпусе электроприбора.

    Сечение заземляющего провода должно быть:

    • Если используется фаза сечением до 16 кв.мм — заземлитель должен быть такого же сечения.
    • Если площадь сечения фазы от 16 до 35 кв. мм, то у «земли» она должна быть 16 кв. мм.
    • При сечении фаз более 35 кв.мм — минимальное сечение заземляющего провода должно быть не менее половины сечения фазы.

    Приведем два примера, чтобы ответить на вопрос, какое сечение должно быть у устройства заземления:

    1. Электроплиту подключаете кабелем сечением 4 кв. мм. Это означает, что сечение защитного провода должно быть одинаковым.
    2. К электрошкафу подключается вводной кабель с жилами 50 кв.м.мм. При этом сечение заземления должно быть не менее 25 кв. мм. Возможно больше.

    Марка и требования к проводникам

    Жила заземляющего провода или кабеля может быть как одножильной, так и многожильной — это зависит только от того, где она будет использоваться. Например, чтобы заземлить дверь в электрощите, нужно обеспечить его подвижность. Жесткая жилка порвется от постоянных открываний дверей и наклонов. Поэтому проводник должен иметь соответствующий класс гибкости, не мешающий раскрытию, например 3 или выше.

    При этом для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не требуется обеспечивать мобильность, так как данный вид электрооборудования относится к стационарно-навесному. Поэтому можно использовать жесткие проводники.

    Заземляющий проводник может быть:

    • изолированный;
    • неизолированный;
    • — часть кабеля;
    • — отдельный сплошной провод;
    • алюминий
    • ;
    • медь.

    Отсюда вопрос: так какой провод использовать для заземления?

    В магазинах продается кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем коммутации устройств и подключения электрооборудования к сетям с разным количеством фаз.

    Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трехжильные кабели, например, ВВГ 3х2.5. А для подключения трехфазного оборудования к сети и заземления предназначены четырехжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющая жила обычно имеет меньшее сечение, чем у фазных жил. Вот несколько примеров.

    Если вам попался кабель с цветовой маркировкой, не соответствующей ГОСТу, вы можете пометить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки есть еще буквенная или цифровая:

    • L — Линия или фаза.
    • N — Нейтраль или нейтраль, ноль.
    • PEN или PE — защитный проводник или земля.

    Для подключения в распределительном щите (и других местах) часто используют заземляющую и нулевую шины. Это рейка с набором отверстий и винтовых зажимов, куда соединяются провода. Для соединения грозозащитного провода с многопроволочной жилой необходимо его обжать или обжать штыревым наконечником типа и тому подобного. Это правило распространяется и на присоединение любых гибких проводников к зажимам машин и другим винтовым соединениям.

    Для подключения провода к шине заземления необходимо использовать круглые наконечники НКИ, НВИ или другие типы кабельных наконечников с кольцевыми наконечниками.

    Может потребоваться при прокладке заземления от шлейфа до щитка. Обычно они бывают двух типов:

    • Обжим. Для того, чтобы зафиксировать их на тросе, их обжимают специальным инструментом. Не стоит делать это пассатижами, потому что надежного обжима не добьетесь. Наилучшее сжатие обеспечивают пресс-клещи (также называемые кримперами) с шестигранными (шестигранными) зажимами.
    • Со срезными винтами — чтобы затянуть их, просто затяните винт, пока его головка не сломается.

    Вот и все, что мы хотели вам рассказать в этой статье. Теперь вы знаете, какого сечения и марки должен быть заземляющий провод. Напоследок рекомендуем посмотреть полезное видео

    Использование розеток с заземлением обеспечивает бытовую безопасность при использовании электроприборов. Но домашние мастера не спешат обновлять проводку, считая процесс установки заземляющих розеток сложным.Хотя стандартная схема работы достаточно проста.

    Мы поможем вам разобраться в этом вопросе. Прежде чем подключить розетку с заземлением, нужно изучить ее конструктивные особенности и узнать тип проводки в доме. Информация в статье дополнена наглядными фото и видеоинструкциями для лучшего понимания процесса электромонтажных работ.

    В инструкциях к любому электроприбору четко указано, что пользоваться им без заземления запрещается.Основное назначение заземления – обеспечение устойчивости работы сложных бытовых приборов и защита от поражения электрическим током.

    Согласно п. 1.7.6 ПУЭ заземление – это преднамеренное соединение одного из элементов электроустановки с контуром заземления. Он построен для того, чтобы отводить токи повреждающих и не повреждающих человека ценностей по заземляющему защитному проводнику в землю.

    Если раньше в многоквартирных домах прокладывали двухжильные электрические кабели, то сегодня для них необходимо использовать проводку, состоящую из трех жил.

    В устаревшей системе «нейтраль» частично выполняла функцию заземления. Ноль подключался к металлическому корпусу устройства и в случае перегрузки брал на себя управление.

    Расчет был на то, что при превышении нагрузки по одной из фаз потечет ток, в результате чего произойдет короткое замыкание и, как следствие, автоматом или предохранителем отключится участок сети.

    Это решение упростило электромонтажные работы, но несло опасность поражения электрическим током.

    При выборе изделий обратите внимание на размеры входных отверстий для заглушки и расстояние между ними. У моделей от европейских производителей диаметр и расстояние между отверстиями немного больше. Чтобы не ошибиться, выбирайте универсальные модели, которые идут в комплекте с разъемами под разные типы вилок.

    Определение типа проводки

    Установка розетки с заземлением производится в тех домах, где проложена трехпроводная проводка. В жилищах только с двухжильной проводкой устанавливать такую ​​заземляющую розетку нет смысла, так как она не будет выполнять возложенную на нее задачу.

    Поэтому первым делом нужно определить какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная электропроводка по всем параметрам соответствует всем нормам безопасности.

    Замена проводки является дополнительной статьей расходов, но затраты обязательно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

    Узнать, есть ли заземляющая шина в электрощите, можно из электрик, который обслуживает ваш подъезд или дом. Тип проводки также определяется количеством проводов. Если к точке подключения подключен двухжильный кабель, то доступны только «фаза» и «ноль».

    Если отводящая линия проложена от распределительного щита двухжильным кабелем, то в каждую точку необходимо подвести только третий провод заземления от распределительного щита. Но эту процедуру можно выполнять только в том случае, если щит оснащен заземляющей шиной.

    В пункте 1.7.127 действующего ПУЭ четко указано, что заземляющая жила должна быть выполнена из изолированного медного провода сечением не менее 2.5 кв.мм.

    Для внедрения новой линейки розеток стоит использовать готовый трехжильный кабель, уже оснащенный заземляющим проводом.

    Не рекомендуется прокладывать кабель сечением 1,5 мм 2 от распределительной коробки до розетки. Ведь в этом случае от него невозможно «запитать» мощное устройство. Для однофазной сети сечение лучше брать с запасом 2,5 мм 2 .

    Для организации электропроводки и маркировки кабеля выбирать ВВГ, а для пожароопасных помещений — ВВГнг.

    Основное требование к защитному проводу — отсутствие в его цепи отключающих устройств. Поэтому его монтируют дополнительно к любым предохранителям, автоматическим выключателям и автоматическим выключателям.

    Прежде чем устанавливать и заземлять розетку, первым делом отключите питание на электрощите. Задача мастера – снять напряжение с распределительной коробки, питающей линии с заменяемой розеткой.

    Провода, проложенные от электрощита открытым или закрытым способом, заводятся в полость розетки.С помощью электрического тестера определяется, где «фаза», а где «0».

    Конец индикаторной отвертки поочередно погружают в отверстия для заглушки: если при соприкосновении с жилой загорается лампа на рукоятке отвертки, это «фаза»

    Но при работе с электропроводкой, оборудованной с заземляющим проводом все же лучше. Это многофункциональное устройство даже самой простой конструкции станет незаменимым помощником в обнаружении обрыва проводов, определении целостности радио- и электрокомпонентов.

    Пользоваться устройством несложно. На мультиметре выставить диапазон измерения переменного тока свыше 220 вольт. Затем одно щупальце прикладывают к контакту фаз, а второе к «земле» или «0». На контакте с «0» прибор покажет напряжение 220В, на «земле» напряжение покажет чуть ниже.

    Схема заземления в частном доме 380. Устройство заземления в частном доме своими руками. Выбор дизайна зависит от многих факторов.

    Оставлять жилые помещения без качественного заземления как минимум безрассудно. Любая неисправность бытовой техники потенциально опасна для жильцов. Пробой изоляции приводит к прохождению тока на корпус, а это уже грозит самыми неприятными последствиями.

    Во избежание поражения электрическим током людей, использующих устройства, в каждой розетке предусмотрен третий контакт для отвода тока. Но работает только в случае подключения всех розеток к контуру заземления, погруженному в землю за пределами многоквартирного дома.

    В то время в квартирах чаще всего использовались 2-жильные алюминиевые провода, в одной комнате у нас было 1 выключатель и 1 розетка. Что такое земля? Защитное заземление — основа пассивных частей электрооборудования для защиты людей от опасных электрических токов.

    В настоящее время все мы не обходимся без мобильного телефона, обычно у нас в каждой комнате есть телевизор или компьютер. На кухнях есть полноценные посудомоечные машины, ванны или сушильные машины. Мы уже не думаем об одном гнезде в комнате, а рассчитываем собрать 4-5 и более гнезд.

    Цепь заземления в частном доме представляет собой конструкцию из металлических заготовок, вкопанных в землю на одинаковом расстоянии и замкнутых между собой соответствующей полосой.

    Изготавливается из штифтов или уголков, расположенных в один ряд или в ряд (квадрат). Закапывают «стояки» на глубину не менее семидесяти сантиметров. Они сварены между собой полосой металла шириной 4 и толщиной 0,3 см.

    В каких случаях необходимы меры по заземлению?

    Многие устройства оснащены металлическими корпусами. Поэтому иногда рука, касающаяся стиральной машины или холодильника, вызывает электрический разряд или постоянное напряжение. Из-за достаточно большого количества небезопасной или устаревшей изоляции устройств также могут происходить опасные для жизни вещи. Хотя даже относительно простое устройство имеет относительно высокое напряжение, ток обычно составляет всего 1 мА. По мере подъема устройства ток постоянно увеличивается. Поэтому необходимо обустроить землю в квартирах, т.е. снизив электрический заряд на землю, подключив устройство к третьему вводному кабелю.

    На заметку. Во избежание проблем с энергонадзором сопротивление цепи не должно превышать 4 Ом. Нигде в нормативных документах этой организации не указано, что нельзя делать заземление частного дома своими руками. Если все сделано правильно, нареканий быть не должно.

    Перед установкой системы заземления для частного дома следует уточнить несколько важных моментов:

    Как правило изоляция этого кабеля желтого цвета в зеленую полоску. В сертифицированных штекерных разъемах этот кабель подключается к электронной почте. вторичный выходной контакт. Этот провод во вводных шкафах соединяется с корпусом шкафа «нулевым» проводом и с заземляющим контуром: металлическими полосами и трубчатыми конструкциями, прикрученными к земле болтами.

    Заземление в старом корпусе дома выполнено только на кухнях, где установлены стандартные плиты. Заземление в строящемся доме обычно есть в каждом гнезде, а также в организации, которая заботится об электроснабжении, регулирует мощность дома.

    1. Лучшая электропроводность глины. Эта грунтовка является лучшим местом для нанесения защитного контура.
    2. Песчаную почву можно обрабатывать солевым раствором. Он улучшит проводимость, но при этом уменьшит срок службы конструкции (что вряд ли устроит владельцев).
    3. Замкнутая петля, то есть соединенная металлической лентой геометрической формы, более надежно смонтированная по прямой линии. В случае коррозии одной из опор вся конструкция продолжит полноценно функционировать.
    4. Место, где находится земля, опасно для людей и животных! Там может быть потенциальный ток. Животное, пораженное током, погибнет из-за своего небольшого размера. Это место также опасно для маленьких детей.
    5. Контур должен быть огорожен или закрыт элементами декоративного оформления, в котором никто не будет двигаться. Например, построить горку из камней.

    Процесс сборки контура включает в себя следующие этапы:

    Видеонаблюдение и заземление

    Ежедневно проводит измерения и эксперименты на мышах и насекомых для выяснения возможного воздействия неионизирующего излучения на организмы.Как зависит выраженность симптомов? От чувствительности каждого человека, от вида излучения, от продолжительности облучения и от возраста. Особенно уязвимы дети. Беспроводной телефон или беспроводные игры не нужны. Является ли воздействие электромагнитного излучения на организм человека кумулятивным? Эпидемиологические исследования показали, что чем больше использование мобильного телефона рядом с мозгом, тем выше вероятность роста опухоли.

    • Потребуются уголки (50 мм) длиной 2 метра или штыри диаметром 32 мм.
    • На выбранном сайте сделана разметка. Расстояние между штырями 1-1,2 метра.
    • Уголки затачиваются путем обрезания концов болгаркой.
    • В местах разметки выкапываются углубления глубиной 70 сантиметров. Эта величина нужна для опускания контура ниже точки промерзания почвы зимой. Ямы соединяются траншеями одинаковой глубины.
    • В каждую из ям вертикально забивается уголок кувалдой или отбойным молотком. Над поверхностью остается только ее верхний край, необходимый для дальнейшего монтажа.
    • Все вершины сварены между собой полосой металла.
    • От ближайшего штыря до подвала дома идет автобус (круглая сталь). Обычная проволока не подходит, слишком быстро сгниет в земле.
    • В основании к шине приваривается болт М10 (поможет в работе). К нему крепится провод, идущий непосредственно к щиту электроснабжения – к клеммнику, к которому подключается заземляющий провод от розеток в доме.

    Радиация, помимо прямого воздействия, также оказывает долгосрочное воздействие на здоровье.Считаете ли вы крайне важным ограничить использование беспроводных устройств, излучающих опасное излучение? Конечно. Средства правовой защиты сводят к нулю воздействие радиоактивного загрязнителя. Мы можем использовать беспроводные устройства, если соблюдаем правила.

    Современный человек также «бомбардируется» облучением экзогенных источников. Достаточно ли сокращение внутренних источников? Это важно, потому что внешние источники не могут их контролировать. Однако для высоких частот были начаты и применены методы защиты со специальными красителями на стенах.

    Важно! Болт необходимо смазать консистентной смазкой для предотвращения коррозии.

    Способы подключения к распределительному щиту

    Провод подключается к болту М10 шины заземления. В стене перфоратором пробивается отверстие, через которое провод подводится к распределительному щитку в комнате. Провод можно использовать алюминиевый (16 кв.мм) или медный (6 кв.мм).

    Можно ли использовать приборы для измерения радиации в домашних условиях для уменьшения облучения? Вы можете получить такое устройство, чтобы контролировать, какие уровни радиации присутствуют в космосе.Конечно, не всегда легко понять, где именно происходит излучение, но, по крайней мере, он может выявить опасные точки и избежать их.

    Сколько излучения мы получаем от наших устройств и как их защитить Как мы можем повредить наш мобильный, беспроводной телефон или маршрутизатор? В последние годы в последнее время появился еще один вид загрязнения: электромагнитное. Сколько излучения излучает каждое устройство, каковы пределы безопасности и как мы можем его защитить?

    Частные дома в настоящее время подключаются к электроснабжению воздушными линиями с заземлением TN-C.Суть такой системы в том, что нулевой провод линии заземляется. К зданиям подключена фаза и рабочий ноль, соединенные с защитным проводом.


     Для таких линий существует два способа подключения.

    Что входит в космические исследования: Измерение нагрузки с помощью специальных приборов в положении сна. Требуемая продолжительность измерений и испытаний для различных корректирующих мероприятий составляет около двух часов для первого эталонного положения и увеличивается примерно на полчаса-один час для каждого последующего.В ходе измерений заказчик может контролировать эффективность проверяемых мероприятий и формировать собственное мнение об ожидаемых результатах. Затем измерения обрабатываются в офисе, и проводится окончательное исследование с выводами и предлагаемыми мерами.

    Система заземления TN-C-S

    Непосредственно на комбинированном проводе разведены на два отдельных: рабочий и защитный. То есть получается трехжильная проводка.

    • Это делается путем помещения внутрь экрана шины, к которой будет присоединен защитный проводник (заземление).
    • Проложена перемычка от шины заземления к шине с присоединением нулевого провода.
    • На третьей шине смонтирована фаза.

    Соединение ТТ

    Фаза и комбинированный провод (нулевой и защитный), подключенные к дому по воздуху, смонтированы на отдельных шинах, изолированных от электрощита.

    Исследование включает: Фиксацию текущей ситуации Определение источников бремени Тестирование различных мер защиты и мониторинг эффективности Предложение контрмер Полезную информацию о том, как привлечь внимание к общей информации по этому вопросу и связанным с ним проблемам со здоровьем.

    РАДИОЛИНСКИЙ ОБРАЗЕЦ МЫ ЕЖЕДНЕВНО ЕЖЕДНЕВНО. Часто задаваемые вопросы: Почему радиации больше в машине? Поскольку автомобиль привязан, ваш мобильный телефон вынужден излучать более сильный сигнал для связи с базовой станцией, тем самым повышая уровень ее излучения. По этой причине лучше использовать внешнюю антенну. Внешняя антенна стоит около 30 евро в зависимости от устройства и входит в автомобильный комплект вне автомобиля.

    Заземление дома выведено на третью шину, имеющую металлическое соединение с корпусом щита.
    Преимущества системы заземления TT ​​ :

    Защита от случайного появления потенциального напряжения на корпусе бытовой техники. Это происходит в случае перегорания комбинированного провода или появления напряжения в нулевом проводе с неравномерной нагрузкой по фазам (иногда до 40 В).

    Лучше всего, если вы уже отключили свой мобильный телефон до того, как доедете до заправки. Искра, которая может образоваться при открытии или закрытии сотового телефона, может вызвать «взрыв», хотя шансы на это практически равны нулю.Перед использованием мобильного телефона, если у вас есть кардиостимулятор, вам следует проконсультироваться с врачом. Мобильное использование может повлиять на схему кардиостимулятора, что может повлиять на работу кардиостимулятора. Скорее всего, если вы разговариваете с самим сотовым телефоном, а не с кем-то рядом.

    При установке перемычки между заземляющей шиной и заземляющим проводом в аварийной ситуации протекает ток на заземляющую шину.

    недостатки :

    Стоимость Также требуется реле напряжения.

    Что важно помнить при выполнении монтажных работ

    Перед подключением их к соответствующему проводу в доме необходимо соблюдать простые правила:

    Система заземления ТТ

    Для ограничения помех необходимо говорить с противоположной стороны кардиостимулятора и не класть мобильный телефон в карман рядом к этому. Если вы испытываете аритмию, вам следует прекратить его использование и обратиться к врачу. Помехи прекращаются, когда мы убираем сотовый телефон. Однако каждый кардиостимулятор отличается своей чувствительностью к помехам.Большинство родителей чувствуют себя в безопасности, когда их ребенок мобилен, потому что они могут общаться с ним, где бы он ни находился.

    1. не заземлять приборы последовательно;
    2. вывод нескольких розеток на одно крепление на провод заземления;
    3. не красить и не размещать заземляющий провод на стене;
    4. клеммы
    5. или площадки для монтажа заземляющих контактов, представляющие собой отверстия под болты М4, необходимо смазать консистентной смазкой для предотвращения коррозии;
    6. изоляция заземляющих проводов должна быть желтого цвета с зеленой полосой, а их сечение не менее 4 кв. мм

    Некоторые бытовые приборы следует заземлять не через розетку, а путем присоединения провода непосредственно к корпусу (к специальному креплению).

    Но хорошо ли пользоваться мобильными телефонами? Директивы ЕС не выделяют возраст пользователей, поэтому нет необходимости принимать специальные меры для детей. Является ли мобильный телефон таким же беспроводным телефоном? Беспроводные телефоны излучают электромагнитное излучение, но их мощность передачи намного ниже, чем у мобильных телефонов. Ассортимент портативных устройств намного меньше, чем мобильных.Сигнал трубки должен пройти всего несколько метров, чтобы достичь основания телефона, в то время как сигнал мобильной связи имеет гораздо большее расстояние и, следовательно, должен быть сильнее.

    • стиральная машина — устройство большой мощности, которое во влажной среде может проводить ток даже при полной исправности изоляции;
    • влияет на то, что при плохом контакте с розеткой может излучать волны, опасные для здоровья. Многие производители выпускают печи со специальным заземляющим винтом на корпусе;
    • духовка и варочная панель – у этих устройств большая потребляемая мощность и повышенный риск повреждения изоляции;
    • компьютер, работающий от источника бесперебойного питания, также нуждается в отдельном заземлении.Утечка из блока питания мешает работе компьютера и снижает скорость интернета. Системный блок компьютера заземляется через любой крепежный винт на корпусе.

    Установка заземления в частном доме — дело ответственное. Большинство владельцев справятся с этой задачей самостоятельно. А сомневающиеся могут обратиться в соответствующие службы.

    Нюансы заземления частного дома

    Защищает ли корпус от радиации? Использование чехла может защитить только мобильный телефон, а не вас.Ведь, по мнению экспертов, случай «заставляет» соту излучать больше излучения для связи с базовой станцией. Продаются различные наклейки, размещаются на мобильном устройстве и «обещают» защитить вас от их излучения. На самом деле эти наклейки излучают мало света, то есть, по словам их производителей, они используют радиацию для включения света, превращая его в электричество.

    Таким образом, считается, что они удаляют его из нашего тела, потому что вместо того, чтобы быть принятым нашим телом, он использует наклейку.В мобильных измерениях, однако, снижения излучения не наблюдалось, но оказалось, что использование наклейки имело противоположный эффект: т.е. мобильная связь передает с большей интенсивностью для преодоления наклеек-препятствий.

    Монтаж заземляющего контура коммерческой фирмой с последующей приемкой работ энергосервисной службой – удовольствие недешевое. Зато можно будет требовать возмещения убытков в случае ДТП.

    Какой вариант заземления в частном доме выбрать, каждый решает сам.Главное, чтобы все было выполнено качественно и прослужило долгие годы.

    Монтаж заземления в частном доме на видео

    Содержание:

    Многие люди живут и проводят время в загородных домах и в частных загородных домах. Они стараются создать для себя максимальный уют и комфорт, окружить всеми современными удобствами. Подавляющее большинство таких объектов полностью электрифицированы, поэтому часто возникает вопрос, как сделать заземление в частном доме своими руками.

    Схема заземления в частном доме своими руками 220 и 380в

    В каждом частном доме заземление устраивается в зависимости от того, какое напряжение к нему подключено – 220 или 380 вольт. Обе схемы заземления практически одинаковы. В обоих случаях контур заземления устройства будет точно таким же. Существующие различия касаются способа подключения в зависимости от типа электрической сети.

    При подключении к однофазной сети напряжением 220 вольт используются три провода — фаза, ноль и земля.Розетки также имеют три соответствующих контакта. Если подключается трехфазное напряжение 380 вольт, используется пять проводов, из которых три фазные, а два других служат нулем и заземлением. В розетках также пять контактов.

    Категорически запрещается использовать вместо заземляющего провода нулевой провод независимо от напряжения в электрической сети. В этом случае вполне возможен дорогостоящий выход из строя бытовой техники и оборудования. Кроме того, существует реальная угроза здоровью и жизни людей, находящихся в доме.

    При заземлении в частном доме следует учитывать разницу сопротивлений. Если монтаж выполнить по правилам, то сопротивление заземления при напряжении 220 вольт будет около 30 Ом. При напряжении 380 вольт этот показатель будет равен 10 Ом. Большую роль играет удельное сопротивление грунта, в котором проложен контур заземления. Например, каменистая почва имеет очень низкие показатели.

    Схемы заземления

    В первую очередь необходимо определиться с наиболее подходящим вариантом схемы заземления для частного дома.В зависимости от этого в дальнейшем будет монтироваться вся система.


    Наиболее популярные схемы заземления:

    • Замкнутая цепь в виде треугольника. Главным его преимуществом считается более надежная работа. В случае повреждения перемычки между контактами работа системы продолжится с любой стороны целиком.
    • Линейная цепь состоит из нескольких штырей, вкопанных на одной линии, последовательно соединенных друг с другом.Недостатком этой системы является ее полный выход из строя, если установлена ​​перемычка, установленная в самом начале.

    Для частных домов лучше всего подойдет треугольник. В плане работы эта схема ничем не отличается от других систем, но эффективность ее намного выше. Исходя из конкретных условий, вы можете использовать свой вариант и оформить заземление в виде прямоугольника или других фигур.

    Необходимые инструменты и материалы

    Для изготовления искусственных заземлителей используется сталь металлическая.Лучше всего для этих целей подходят круглые бруски, трубы разного сечения и уголки.

    Категорически запрещается использовать профильную арматуру в качестве заземлителей и заземлителей. Это происходит из-за горячего внешнего слоя, присутствующего во всех продуктах этого типа. В результате нарушается распределение тока по сечению, и процесс окисления протекает значительно быстрее.


    С целью защиты металла от коррозии практикуется применение оцинкованных электродов.В некоторых случаях функции заземлителя может выполнять токопроводящий бетон.

    Имеются комплекты заводского изготовления, состоящие из омедненных цельнотянутых штифтов. Их длина составляет 1,5 метра, а на конце имеется резьба. Для соединения штифтов между собой предусмотрены специальные латунные резьбовые муфты. Погружение электродов в грунт осуществляется мощными ручными ударными инструментами с использованием переходника и направляющей головки. Электроды соединены с заземляющим проводником скобами из нержавеющей стали.Защита соединений от коррозии в местах стыков осуществляется нанесением специальной пасты.

    Не окрашивайте заземлители и не наносите на них другие покрытия, снижающие проводимость. Однако под действием коррозии толщина стальных деталей постепенно уменьшается. Этот фактор необходимо учитывать, поэтому сечение электрода выбирается с некоторым запасом. Таким образом, обеспечивается достаточно долгая работа схемы.


    В нормативных документах определяется минимально допустимое сечение заземления, что следует учитывать при выборе материалов.Так, для прутка, оцинкованного, этот параметр равен 6 мм2, для прутка из обычного черного металла — 10 мм2, а для прямоугольного проката — 48 мм2. Стенки труб или полок из стального проката выбирают толщиной не менее 4 мм.

    Большое значение имеет правильный выбор материала для соединения электродов. В большинстве случаев используется полоса, но в определенных условиях допускается применение трубы, уголка или проволоки. С помощью этих материалов заземление можно вывести прямо на электрощит.Сечение заземляющего проводника внутри здания должно совпадать с сечением фазного проводника, используемого в электропроводке.

    Все заземляющие проводники подключаются к единой заземляющей шине, используемой для коммутации. Сама шина изготовлена ​​из специальной электротехнической бронзы. Он является одним из элементов распределительного щита и закрепляется непосредственно на его стене. Для выполнения работ может потребоваться кувалда и стремянка. Соединение деталей из проката черных металлов осуществляется сваркой.

    Монтаж системы заземления

    В частных домах практикуется использование в виде треугольника с равными сторонами. Для того чтобы сделать контур заземления в частном доме своими руками макет будущей постройки выполняют точно такую ​​же конфигурацию. Расстояние заземления от фундамента здания не должно превышать 1 метра.


    После завершения разметки по периметру треугольника отрывается траншея глубиной от 0,8 до 1 метра.Его ширина составляет от 50 до 70 см, что обеспечивает удобство для сварочных и других работ. Сама траншея необходима для прокладки горизонтального соединительного заземлителя.

    В каждой вершине треугольника забиты вертикальные заземлители с угла 2-3 метра в длину. Они засыпаны почти полностью ударами кувалды. Чтобы уголки лучше вошли в землю, их концы заостряют. Облегчить работу поможет устройство небольших колодцев напротив каждой вершины треугольника, глубиной около 1 м.5 м. В этом случае уголки забиваются в землю на меньшее расстояние.


    После выполнения всех подготовительных работ можно приступать к непосредственному монтажу контура заземления:

    • В самом начале работ уголки забивают в землю таким образом, чтобы их верхний край выступал над поверхностью дна траншеи примерно на 20–25 см.
    • По завершении монтажа вертикального заземлителя выполняется горизонтальная обвязка с целью создания замкнутого контура.Все соединения выполняются сваркой – к концам уголков приваривается стальная полоса. Использование болтовых соединений не допускается, так как через некоторое время происходит окисление этих мест. В результате контакт теряется и заземляющий контур начинает работать неэффективно.
    • После полной сборки контура заземления его необходимо подключить к электрощиту. Делается это с помощью заземлителя, для которого используется стальная проволока сечением 8-10 мм.Его приваривают к контуру, а затем укладывают в траншею до стыка со щитом. В этом месте также приваривается болт диаметром 6 или 8 мм, к которому будет крепиться трос заземления.
    • Если стальной проволоки нет, то заземлителем вполне может быть стальная полоса, такая же, как и в горизонтальном заземлителе. Лента будет еще эффективнее, так как имеет большую площадь соприкосновения с землей. Однако работать с ним сложнее, особенно при укладке на изгибах траншеи.
    • По окончании всех сварочных работ места сварки обрабатываются специальными антикоррозийными составами. Краску для этих целей использовать нельзя, так как она полностью нарушает связь металла с землей и система заземления просто не сработает.

    После проверки всех соединений выкопанную траншею засыпают землей. Далее заземление необходимо подключить к установленному в доме оборудованию. Во многих частных домах используется система заземления TN-C, где они заземляются. После установки собственного контура заземления эта схема уже не будет работать и потребует переделки на систему TN-C-S или TT.

    Система заземления TN-C-S

    В цепи TN-C нет отдельного заземляющего проводника, поэтому его необходимо преобразовать в цепь TN-C-S. Для этого в электрощите необходимо разделить комбинированный провод PEN, который одновременно является нулевым рабочим и защитным проводником. После разделения должно получиться два отдельных провода: N — рабочий и PE — защитный.


    Так как к дому подводят только два питающих провода, то для получения трехжильной внутренней проводки необходимо использовать специальную заземляющую шину РЕ, подключаемую к щитку через металлическую поверхность. Подключается к проводу PEN, подведенному от внешней сети.

    Затем шина РЕ соединяется перемычкой с такой же шиной, подключенной к нулевому рабочему проводнику N. Нулевая шина обязательно изолируется от экрана. После этого сам щиток подключается к цепи заземления. Для этого применяют многожильный медный провод, один конец которого соединяется с экраном, а другой прикрепляется к заземляющему проводнику посредством приваренного к концу болта.

    Заземление по схеме ТТ

    Эта система не требует разделения проводников PEN. Схема предусматривает подключение фазного провода к шине, изолированной от электрощита. Далее он будет выполнять функцию нулевого провода. После этого корпус щита подключается к цепи заземления.


    Таким образом, заземление в частном доме своими руками по схеме ТТ не предусматривает никакого контура электрического соединения с проводником PEN. Это подключение имеет значительные преимущества перед схемой TN-C-S. При срабатывании PEN-провода потенциальный ноль на корпусах приборов останется. Поэтому схема ТТ считается более надежной и безопасной. Серьезным недостатком является его высокая стоимость, так как в схеме обязательно наличие защитных устройств.

    Как сделать собственное заземление дома

    Как заземлить в частном доме

    Как заземлить в частном доме

    Электричество уже давно воспринимается нами как данность. Это знакомое с детства благо цивилизации открывает массу возможностей, и мы охотно принимаем блага. Большинству из нас нет дела до устройства и принципов работы электросети, нас вполне устраивает роль простого потребителя. Если жителю многоэтажки такое понимание вопроса может сойти с рук, то владельцу частного дома необходимо учитывать все особенности обустройства электропроводки и заземления в частности.Рассмотрим сегодня, как сделать заземление в частном доме.

    Содержание

    • Заземлители, естественные или искусственные
    • Порядок работ
    • Основные правила устройства

    Заземление необходимо для защиты. При работе некоторых электроприборов на их токопроводящем корпусе возникает электрический потенциал, иногда достигающий 100 вольт и более, исключить возможность возникновения этого напряжения или предотвратить его возникновение невозможно (каждый случай индивидуален, в зависимости от особенностей устройства). Устройство).Если дом подключен к трехфазной электросети, а близлежащие электроприборы подключены к разным фазам, то вполне вероятно, что показатель разности потенциалов будет достигать нескольких сотен вольт, что представляет серьезную опасность для жизни в случае контакта с Дело о таких устройствах. Поэтому в соответствии с современными нормами безопасной эксплуатации все силовые электроприборы в частном доме (холодильник, стиральная машина, электроплита, бойлер и т.д.) должны быть подключены к системе защитного заземления, тогда потенциал пойдет через заземление проводник на землю.

    Заземляющее устройство в частном доме предусматривает наличие заземляющего проводника и проводника, проложенного от него к вводному электрощиту. Заземлитель представляет собой токопроводящую деталь, находящуюся в электрическом контакте непосредственно с землей.

    Заземлители естественные или искусственные

    Естественными заземлителями могут быть любые металлические конструкции, имеющие контакт с землей, например металлические трубы подземных водопроводов, металлические (кроме алюминиевых) оболочки бронированных кабелей, проложенных в земле, железобетонные конструкции фундамента.

    Запрещается использовать в качестве заземлителей газопроводы, трубы центрального отопления и канализации, а также любые трубопроводы с взрывоопасными и горючими веществами.

    В соответствии с нормами ПУЭ заземление электроустановок до 1 кВ может выполняться с использованием естественных заземлителей, если их сопротивление или контактное напряжение с корпусом установки не превышает допустимых значений. Возможность применения таких заземлителей должна определяться соответствующими расчетами.При отсутствии или невозможности использования естественных заземлителей заземляющее устройство в частном доме осуществляется с помощью искусственных заземлителей, которые можно изготовить самостоятельно. Допускается применение стальных, оцинкованных или медных заземлителей с круглым, прямоугольным, угловым, трубчатым профилем сечения, главное, чтобы они не были окрашены или имели какое-либо другое изоляционное покрытие.

    Схема заземления частного дома

    Заземлители могут располагаться в земле вертикально или горизонтально на глубине ниже уровня промерзания грунта, соединение заземлителей между собой осуществляется только сваркой, болтовым соединением запрещено из-за возможности окисления. Выбор оптимального способа устройства заземления зависит от характера грунта на участке, рассмотренная ниже схема заземления Частный дом – самый простой и надежный вариант. Перед началом работ необходимо провести замеры, рассчитать электрическое сопротивление грунта, составить проект работ, затем на основании полученных данных рассчитать длину заземляющих электродов и количество используемых материалов.

    Заказ-наряд

    На расстоянии 5-10 м от дома, недалеко от вводного распределительного щита, необходимо вырыть траншею, глубиной примерно полметра (глубина траншеи может быть больше, в зависимости от промерзания параметры грунта), повторяющий равносторонний треугольник с заземлителями 1 длиной 5–3 м (длина электродов зависит от сопротивления грунта), электроды можно располагать и линейно, но в любом случае расстояние между ними должно быть не меньше их длины.В качестве электродов можно использовать стальные стержни (минимальный диаметр круглого стержня 16 мм), металлические уголки и профили (минимально допустимая площадь поперечного сечения прямоугольного и углового профиля 100 мм, с толщиной стенки 4 мм и более) и стальные трубы (минимальный диаметр 32 мм с толщиной стенки от 3,5 мм).

    Для облегчения забивания в землю концы электродов заостряются

    Для облегчения забивания электродов необходимо заострить их концы; в твердых грунтах потребуется бурение.После вбивания электродов их соединяют между собой сваркой металлической полосой (площадь сечения от 48 мм2, толщина от 4 мм). Эта же полоса используется в качестве проводника, ведущего от заземлителя к главной шине заземления вводно-распределительного щита, место ее ввода в здание обозначено соответствующим знаком.

    Заземляющее соединение с шиной заземления вводного электрощита

    После выхода из земли к полосе с помощью болтового соединения крепится проводник, соединяющий его с основной заземляющей шиной вводного электрощита.В качестве такой жилы используется медный (сечением не менее 10 мм2), алюминиевый (не менее 16 мм2) или стальной (не менее 75 мм2) провод. Главная заземляющая шина должна быть медной или стальной (использование алюминиевой шины не допускается), может располагаться внутри распределительного щита или отдельно от него, в легкодоступном для обслуживания месте.

    В случае размещения внутри вводного устройства в качестве него используется шина РЕ, при отдельном размещении сечение заземляющей шины должно быть не менее сечения РЕ проводника питающей линии.Также необходимо предусмотреть отключение проводников, подключенных к шине.

    Соединение заземлителей с металлической полосой

    После окончания работ все траншеи засыпать однородным грунтом, желательно с небольшим количеством камней. Необходимо измерить сопротивление цепи заземления, показатель не должен превышать 4 Ом. Заземляющая проводка в доме прокладывается вместе с цепями электрических розеток и силовых электроприборов, осветительная сеть в заземлении не нуждается.

    Основные правила устройства

    1. В случае, когда высока вероятность коррозии, целесообразно использовать заземлители с большим поперечным сечением или использовать заземлители с гальваническим покрытием.
    2. Важно учитывать повышение сопротивления заземляющих материалов вследствие коррозии.
