Схема планировочной организации земельного участка – СПОЗУ

Разделы статьи:



СПОЗУ



СПОЗУ – схема планировочной организации земельного участка. Это проектный документ.

СПОЗУ требуется для получения:

  1. разрешения на строительство объекта
  2. при реконструкции строений
  3. при дополнительной застройке участка
  4. при изменении расположения объекта до начала его возведения
  5. при внесении изменений в проект строительства

СПОЗУ не требуется при подготовке к строительству жилых и садовых домов. Они строятся в уведомительном порядке.

СПОЗУ состоит из текстовой и графической частей.

В графических материалах отображается расположение на участке:

  • объектов строительства
  • инженерных сетей
  • границ ЗУ
  • элементов благоустройства

СПОЗУ –  результат топографической съёмки масштаба М1:500. На топоплан наносятся:

  • границы ЗУ, соответствующие правоустанавливающим документам
  • существующие постройки
  • будущий ОКС
  • проходы и проезды
  • функциональные зоны
  • план подключения коммуникаций
  • сервитуты
  • объекты, планируемые к демонтажу:
    • с отметкой о сносе



СПОЗУ должна соответствовать его градостроительному плану.

Может ли собственник участка подготовить СПОЗУ в самостоятельном порядке? По этому вопросу есть уточнение в ГК РФ (статья 48):

подготовка проектной документации, связанная с работами, оказывающимие влияние на безопасность объектов, выполняется только:

  • индивидуальными предпринимателями
  • юридическими лицами

имеющими свидетельства о допуске к таким работам. Свидетельства выдаются саморегулируемыми организациями.

В других случаях подготовку проектной документации могут выполнять любые физические и юридические лица.

Владельцам наделов разрешена подготовка СПОЗУ самостоятельным порядком.



Общие сведения о составе СПОЗУ



В текстовую часть СПОЗУ включаются сведения:

  • номер ГПЗУ
  • характеристика ЗУ:
    • кадастровый номер
    • площадь
    • описание рельефа (особое внимание уделяется уклонам)
    • сведения о грунте и климатических особенностях
  • технико-экономические показатели объекта:
    • процент застройки (с приложенным расчётом)
  • соседние строения, с которыми граничит участок
  • обоснование в пределах ЗУ:
    • границ охранных зон
    • границ санитарных разрывов
  • обоснование планировочной организации земельного участка на основе:
    • генерального плана
    • проекта планировки территории (ППТ)
    • градостроительного регламента
    • технического регламента
    • документов об использовании ЗУ:
      1. когда на участок не распространяется действие градостроительного регламента
      2. когда в отношении участка градрегламент не устанавливается
  • описание решений по благоустройству территории:
    • подъездные пути
    • пожарный проезд
  • состав объекта
  • общая площадь жилого дома
  • количество надземных этажей
  • высота здания
  • тип ограждения

Графическая часть состоит из трёх частей:

  1. чертёж
  2. схема инженерно-технических сетей объекта

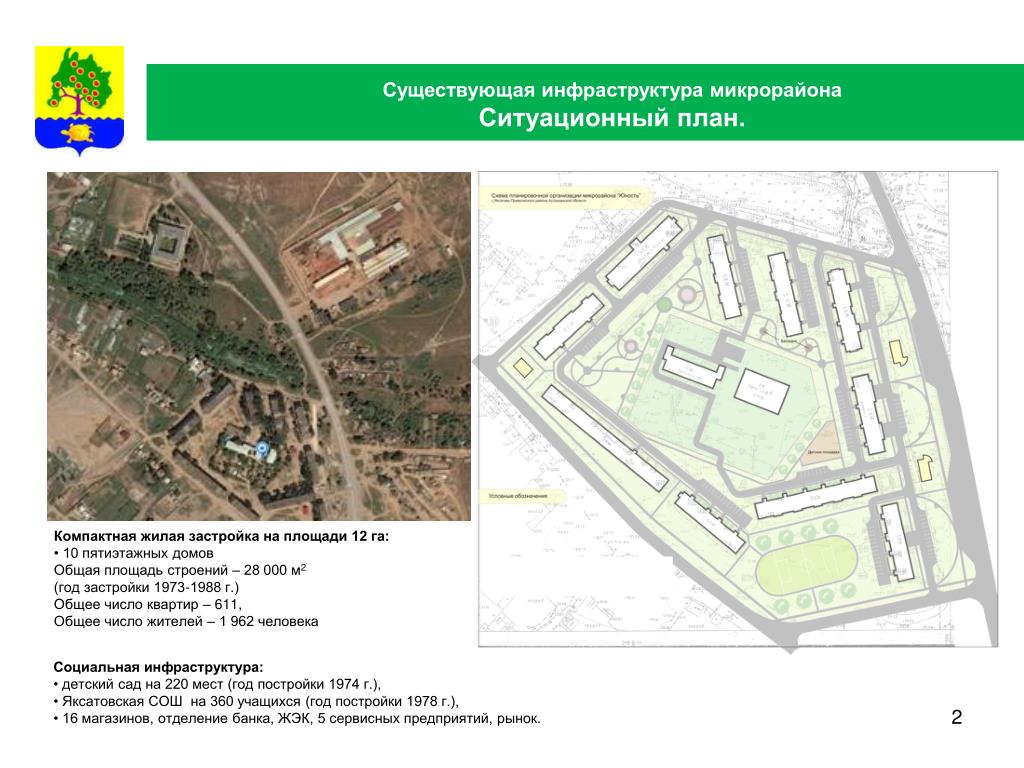

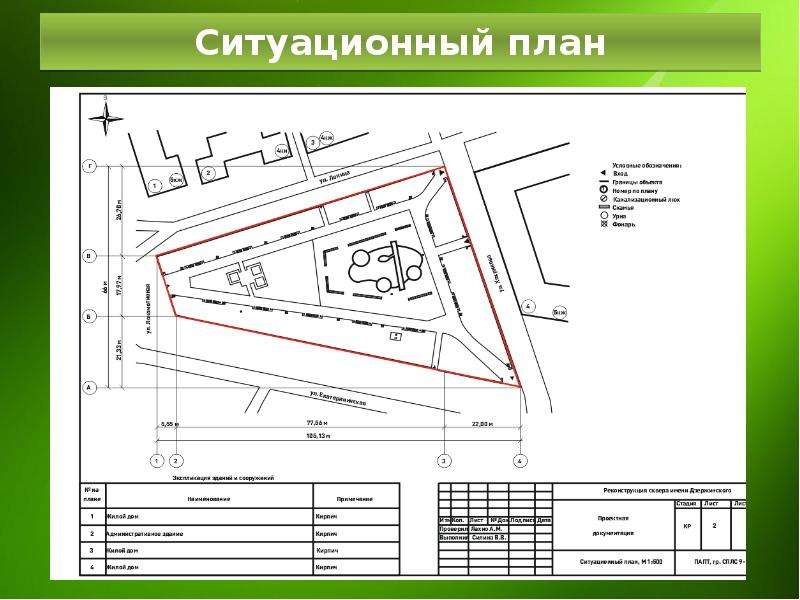

  3. ситуационный план

В графической части СПОЗУ должны быть отображены:

  • места:
    • существующих ОКС
    • проектируемых ОКС
  • существующие и проектируемые подъезды и подходы к ОКС
  • границы зон действия публичных сервитутов (при их наличии)
  • границы:
    • охранных зон
    • санитарных разрывов
    • исторических мест
  • решения по планировке, благоустройству
  • схема инженерных сетей



Виды капитальных объектов



Виды ОКС:

  • производственного назначения:
    • здания
    • строения
    • сооружения производственного назначения
    • сооружения обороны и безопасности
  • непроизводственного назначения
    • здания
    • многоквартирные жилые дома
    • строения
    • сооружения:
      1. жилищного фонда
      2. социально-культурного назначения
      3. коммунально-бытового назначения
    • другие ОКС непроизводственного назначения
  • линейные объекты:
    • трубопроводы
    • газопроводы
    • нефтепроводы
    • автомобильные и железные дороги
    • линии электропередачи
    • т. д.



Состав СПОЗУ для объектов капитального строительства



В СПОЗУ должны быть отражены:

в текстовой части:

  • характеристика земельного участка
  • обоснование границ санитарно-защитных зон ОКС в пределах ЗУ:
    • охранных зон
    • санитарных разрывов ОКС (при определения зон в соответствии с законодательством)
  • обоснование планировочной организации ЗУ с использованием:
    • градостроительного и технического регламентов
    • документов об использовании земельного участка
  • описание решений по благоустройству территории
  • технико-экономические показатели ЗУ
  • обоснование решений по инженерной подготовке территории:
    • по инженерной защите территории, а также ОКС от последствий опасных геологических процессов, паводковых, поверхностных, грунтовых вод
  • описание организации рельефа вертикальной планировкой
  • зонирование территории ЗУ
  • обоснование:
    • функционального назначения
    • принципиальной схемы зон
    • размещения зданий и сооружений
    • схем транспортных коммуникаций
  • характеристика транспортных коммуникаций
  • технические показатели транспортных коммуникаций

в графической части:

схема планировочной организации ЗУ с отображением:

  • мест существующих объектов:
    • с указанием существующих подъездов, подходов к ним
  • мест проектируемых ОКС
  • границ зон действия публичных сервитутов (при их наличии)
  • мест:
    • зданий, подлежащих сносу
    • сооружений, подлежащих сносу
  • решения по планировке, благоустройству, озеленению, освещению территории
  • этапы строительства
  • схемы движения транспорта на строительной площадке
  • план земляных масс
  • сводный план сетей инженерно-технического обеспечения:
    • с обозначением мест подключения проектируемого ОКС к существующим сетям

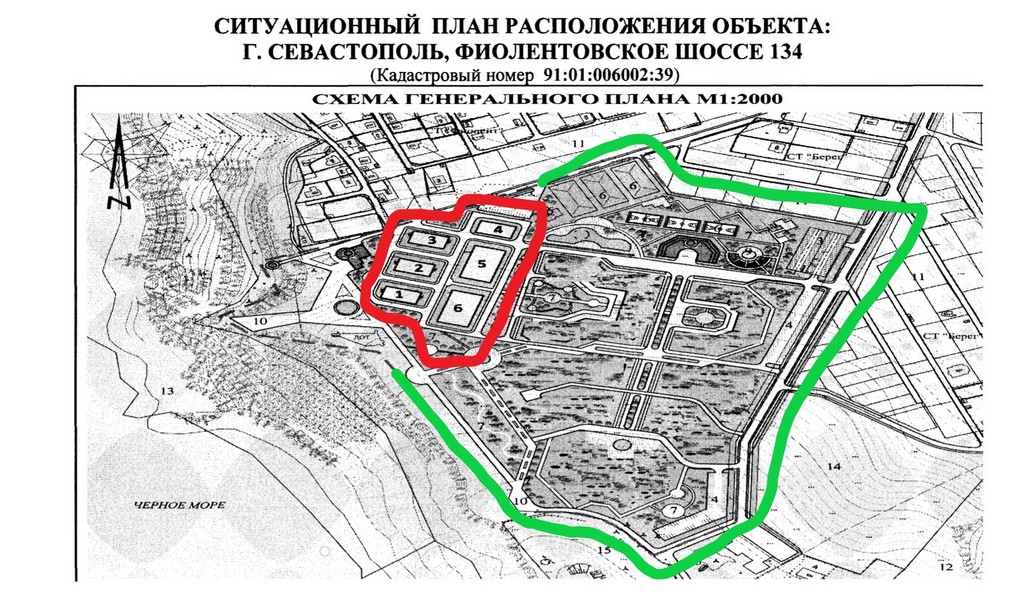

  • ситуационный план с указанием границ:
    • населенных пунктов, примыкающих к земельному участку
    • зон с особыми условиями использования
    • территорий, подверженных риску чрезвычайных ситуаций
    • проектируемых транспортных и инженерных коммуникаций:
      • мест их присоединения

Состав СПОЗУ зависит от назначения проектируемого объекта:

  1. каждый объект имеет свои особенности
  2. в СПОЗУ для производственных и линейных объектов  указывается больший объём сведений и информации

Требования к составу схемы планировочной организации земельного участка описаны Постановлении Правительства РФ № 87 от 16. 02.2008.



Документы для подготовки СПОЗУ



  • заявление на подготовку СПОЗУ
  • градостроительный план земельного участка (ГПЗУ)
  • копии правоустанавливающих документов на земельный участок
  • копии кадастровых паспортов ЗУ
  • копии кадастровых паспортов:
    • зданий
    • строений
    • сооружений
    • объектов незавершенного строительства
  • геоподоснова или топосъёмка с границами участка
  • эскизный проект дома (при наличии)
  • копия межевого дела (при наличии)

Согласование СПОЗУ

Подготовленную схему планировочной организации земельного участка необходимо согласовать в органе по градостроительству и архитектуре местной администрации.



Полезные сведения



  • С условиями оформления в собственность захваченной земли можно ознакомиться здесь
  • Как используются и застраиваются участки в охранных зонах объектов культурного наследия, можно узнать здесь
  • Узнать о новом Классификаторе ВРИ (2019) можно здесь
  • Ознакомиться с тем, чем грозит ненадлежащее использование земельных участков, можно ознакомиться здесь.
  • Представление о градостроительном регламенте и его значении для застройки участков можно получить здесь
  • С правилами сноса самостроя по новому закону можно ознакомиться здесь
  • ФЗ «О ведении гражданами садоводства и огородничества», с особенностями которого можно ознакомиться здесь
  • С 1 марта 2015 года вступил в силу новый Федеральный закон «О внесении изменений в Земельный кодекс РФ и отдельные законодательные акты РФ» (N 171-ФЗ от 23.06.2014 г.), в соответствии с которым, в частности, упрощена процедура выкупа земельных участков у муниципалитетов. Ознакомиться с основными положениями закона можно здесь
  • В отношении регистрации домов, бань, гаражей и других построек на земельных участках, находящихся в собственности граждан, улучшит ситуацию новая дачная амнистия
  • Как провести раздел участка – здесь
  • Как определить вид использования участка для ИЖС, ЛПХ, КФХ, дачного строительства по Классификатору ВРИ, можно ознакомиться здесь
  • С 1 января 2018 года в кадастровом паспорте должны быть зафиксированы точные границы участков, поскольку купить, продать, заложить или подарить землю без точного описания границ будет попросту невозможно. Так регламентировано поправками к Земельному кодексу. А тотальная ревизия границ по инициативе муниципалитетов началась с 1 июня 2015 г.
  • Уточнить статус своей земли и границы можно на публичной кадастровой карте. Как получить необходимые сведения по имеющейся информации – по кадастровому номеру или адресу участка, помогут советы, представленные здесь
  • Как рассчитать НДФЛ при продаже недвижимости, можно узнать здесь

Генеральный план развития города Астрахани

ПРОЕКТ ВНЕСЕНИЯ ИЗМЕНЕНИЙ В ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ

ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

Распоряжение администрации муниципального образования «Город Астрахань» от 13.03.2020 № 468-р «О подготовке предложений о внесении в Генеральный план развития города Астрахани до 2025 года изменений»

СКАЧАТЬ

Оповещение о начале общественных обсуждений по вопросу внесения изменений в Генеральный план развития города Астрахани до 2025 года

СТРАНИЦА ОПОВЕЩЕНИЯ

Перечень предложений и замечаний, поступивших в ходе проведения общественных обсуждений

СКАЧАТЬ

Заключение о результатах общественных обсуждений

СКАЧАТЬ

Распоряжение администрации муниципального образования «Город Астрахань» от 20. 05.2020 № 877-р «О проведении общественных обсуждений по проекту внесения изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Проект решения Городской Думы муниципального образования «Город Астрахань» «О внесении изменений в Генеральный план развития города Астрахани до 2025 года, утвержденный решением Городской Думы муниципального образования «Город Астрахань» от 19.07.2007 № 82»

СКАЧАТЬ

Приложение 1. Положение о территориальном планировании муниципального образования «Город Астрахань»

СКАЧАТЬ

Приложение 2. Карта функциональных зон муниципального образования «Город Астрахань»

УВЕЛИЧИТЬ

Приложение 3. Карта планируемого размещения объектов местного значения муниципального образования «Город Астрахань»

УВЕЛИЧИТЬ

Пояснительная записка к проекту внесения изменений в Генеральный план развития города Астрахани до 2025 года

СКАЧАТЬ

Схема зон с особыми условиями использования территории

УВЕЛИЧИТЬ

ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ

ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

от 26. 03.2020

Решение Городской Думы муниципального образования «Город Астрахань» от 26.03.2020 № 29 «О внесении изменений в Генеральный план развития города Астрахани до 2025 года, утвержденный решением Городской Думы муниципального образования «Город Астрахань» от 19.07.2007 № 82»

СКАЧАТЬ

Приложение 1. Карта границ муниципального образования «Город Астрахань»

УВЕЛИЧИТЬ

Приложение 2. Карта функциональных зон муниципального образования «Город Астрахань»

УВЕЛИЧИТЬ

Приложение 3. Карта объектов местного значения муниципального образования «Город Астрахань»

УВЕЛИЧИТЬ

Приложение 4. Материалы по обоснованию

СКАЧАТЬ

Схема зон с особыми условиями использования территории

УВЕЛИЧИТЬ

Оповещение о начале общественных обсуждений

СКАЧАТЬ

Распоряжение о проведении общественных обсуждений

Список внесенных предложений и замечаний по проекту внесения изменений в Генеральный план развития города Астрахани до 2025 года

СКАЧАТЬ

Заключение о результатах общественных обсуждений по проекту внесения изменений в Генеральный план развития города Астрахани до 2025 года

СКАЧАТЬ

Письмо Министерства Культуры Российской Федерации от 02. 09.2019

СКАЧАТЬ

Письмо Службы государственной охраны объектов культурного наследия Астраханской области от 09.08.2019

СКАЧАТЬ

ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ

ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

от 07.06.2018

Решение Городской Думы муниципального образования «Город Астрахань» от 07.06.2018 № 63 «О внесении изменений в Генеральный план развития города Астрахани до 2025 года, утвержденный решением Городской Думы муниципального образования «Город Астрахань» от 19.07.2007 № 82»

Приложение 1. Положение о территориальном планировании муниципального образования «Город Астрахань»

СКАЧАТЬ

Приложение 2. Карта границ муниципального образования «Город Астрахань»

Приложение 3. Карта функциональных зон муниципального образования «Город Астрахань»

Приложение 4. Карта планируемого размещения объектов местного значения муниципального образования «Город Астрахань»

Распоряжение администрации муниципального образования «Город Астрахань» от 07.11.2017 № 1508-р «О подготовке предложений о внесении изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Распоряжение главы администрации муниципального образования «Город Астрахань» от 16.04.2018 № 95-р-мо «О проведении публичных слушаний по проекту внесения изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Заключение о результатах публичных слушаний



Письмо Службы государственной охраны объектов культурного наследия Астраханской области от 17.05.2018

СКАЧАТЬ

Письмо Министерства Культуры Российской Федерации от 07.06.2018

СКАЧАТЬ

Письмо администрации муниципального образования «Старокучергановский сельсовет» Наримановского района Астраханской области от 24. 05.2018

СКАЧАТЬ

Письмо администрации муниципального образования «Наримановский район» от 28.05.2018

СКАЧАТЬ

ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ

ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

от 26.10.2017

Решение Городской Думы муниципального образования «Город Астрахань» от 26.10.2017 № 153 «О протесте прокурора города Астрахани»

СКАЧАТЬ

ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ

ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

от 16.04.2015

Решение Городской Думы муниципального образования «Город Астрахань» от 16.04.2015 № 35 «О внесении изменений в Генеральный план развития города Астрахани до 2025 года, утвержденный решением Городской Думы муниципального образования «Город Астрахань» от 19.07. 2007 № 82»

СКАЧАТЬ

Основной чертеж

Распоряжение мэра города Астрахани от 27.05.2014 № 549-р-м «О подготовке предложений о внесении изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Распоряжение мэра города Астрахани от 24.11.2014 № 1277-р-м «О проведении публичных слушаний по внесению изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Заключение о результатах публичных слушаний

СКАЧАТЬ

Письмо Министерства Культуры Российской Федерации от 20.02.2015

СКАЧАТЬ

Письмо Управления по сохранению культурного наследия Министерства культуры и туризма Астраханской области от 18.03.2015

СКАЧАТЬ

ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ

ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

от 30. 05.2013

Решение Городской Думы муниципального образования «Город Астрахань» от 30.05.2013 № 90 «О внесении изменений в Генеральный план развития города Астрахани до 2025 года, утвержденный решением Городской Думы муниципального образования «Город Астрахань» от 19.07.2007 № 82»

СКАЧАТЬ

Основной чертеж

Распоряжение мэра города Астрахани от 25.12.2012 № 1100-р-м «О подготовке предложений о внесении изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Распоряжение мэра города Астрахани от 13.03.2013 № 140-р-м «О проведении публичных слушаний по внесению изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Заключение о результатах публичных слушаний

СКАЧАТЬ

Письмо Министерства Культуры Астраханской области от 01.04.2013

СКАЧАТЬ

ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ

ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

от 08. 09.2011

Решение Городской Думы муниципального образования «Город Астрахань» от 08.09.2011 № 140 «О внесении изменений в Генеральный план развития города Астрахани до 2025 года, утвержденный решением Городской Думы муниципального образования «Город Астрахань» от 19.07.2007 № 82»





Схема планируемого размещения строительства на первую очередь



Схема планируемого размещения объектов транспортной инфраструктуры

Схема планируемого размещения зон и объектов местного значения социальной сферы, образования, санитарной очистки

Схема использования территории муниципального образования

Схема планируемых границ функциональных зон с параметрами планируемого развития таких зон

Распоряжение мэра города Астрахани от 09. 07.2010 № 496-р-м «О подготовке проектов решений о внесении изменений в Генеральный план развития города Астрахани до 2025 года и Правила земплепользования и застройки города Астрахани»

СКАЧАТЬ

Распоряжение мэра города Астрахани от 17.05.2011 № 401-р-м «О проведении публичных слушаний по внесению изменений в Генеральный план развития города Астрахани до 2025 года»

СКАЧАТЬ

Заключение о результатах публичных слушаний

СКАЧАТЬ

Письмо Министерства Культуры Астраханской области от 01.07.2011

СКАЧАТЬ

ГЕНЕРАЛЬНЫЙ ПЛАН РАЗВИТИЯ ГОРОДА АСТРАХАНИ ДО 2025 ГОДА

от 19.07.2007

Решение Городской Думы муниципального образования от 19.07.2007 № 82 «Об утверждении Генерального плана развития города Астрахани до 2025 года»



Основной чертеж

Схема размещения строительства на первую очередь

Анализ территориальных ресурсов

Основные направления градостроительного развития системы центров обслуживания

Современное использование территории

Схема планируемого размещения объектов транспортной инфраструктуры

Концепция использования памятников. Схема развития туризма

Распоряжение мэра города Астрахани от 30.01.2007 № 49-р-м «О проведении публичных слушаний по проекту Генерального плана развития города Астрахани»

СКАЧАТЬ

Заключение о результатах публичных слушаний

СКАЧАТЬ

Письмо Министерства Культуры Астраханской области от 21.06.2007

СКАЧАТЬ

Протокол согласительного совещания по проекту Генерального плана города Астрахани от 02.07.2007

СКАЧАТЬ
Письмо Правительства Астраханской области от 19.07.2007 СКАЧАТЬ

Что такое ситуационный план земельного участка и когда он может потребоваться?

Главная / Недвижимость / Земельный участок / Межевание / Ситуационный план земельного участка

Назад

Опубликовано: 19.04.2017

Время на чтение: 9 мин

0

1342

Ситуационным планом называют схему того или иного здания, сооружения, земельного участка, в иных случаях и всей прилегающей области. Схема демонстрирует обзор местности исключительно сверху.

На ситуационном плане указываются все рядом находящиеся с земельным участком дороги, инженерные сооружения, сети, маршруты общественного транспорта. Обозначенные на плане объекты сопровождаются сведениями о дате постройки, создания, названиями улиц, номеров домов и числом этажей.

Ситуационный план предоставляется вместе с генеральным планом использования территории и используется в ситуациях, когда:

  • Необходимо оформить сделку с недвижимостью, потому как у покупателя должно быть представление не только о приобретаемом объекте, но и о прилегающих территориях. В юридическом отношении ситуационный план не важен, он лишь необходим для визуального ознакомления покупателя, арендатора;
  • Соответствующие компании оборудуют на земельном участке газовые сети и электроснабжение. Без ситуационного плана организации предложат провести свою топографическую съемку на местности, что естественно будет стоить своих денег;
  • Собственник решает построить на земельном участке дом. В таком случае ситуационный план обязательно предоставляется в администрацию по месту нахождения участка;
  • Реконструируются исторически значимые объекты для определения степени изношенности фундамента.

Ситуационный план содержит в себе следующие данные:

  • Адрес земельного участка;
  • Все рядом находящиеся здания и сооружения с информацией о количестве их этажей;
  • Наименования всех улиц вокруг земельного участка;
  • Стрелки с указаниями направлений сторон света;
  • Освещенность участков;
  • Точное местонахождение инженерных коммуникаций;
  • Информация о заказчике ситуационного плана;
  • Печать и подпись ответственного лица, выдавшего ситуационный план.

С общей информацией о ситуационном плане ознакомились, теперь непосредственно о том, как просмотреть ситуационный план земельного участка онлайн.

Следует сразу же отметить, что в свободном и бесплатном доступе ситуационный план крупных масштабов посмотреть не выйдет.

Подобные материалы засекречены либо получить их можно только за деньги.

  • Как поcмотреть ситуационный план онлайн? По кадастрому номеру
  • По адресу
  • Составление ситуационного плана самостоятельно
  • Пошаговая инструкция
      По кадастровому номеру
  • По адресу
  • Самостоятельное составление ситуационного плана 1-й этап. Скачиваем программу SAS.Planet
  • 2-ой этап. Настраиваем и выбираем источник картографических изображений
  • 3-ий этап. Трансформируем растр в GlobalMapper
  • Что такое ситуационный план земельного участка

    СП составляется в масштабе от 1:500 до 1:2000. В его основе лежит топографическая съёмка, наносятся геодезические данные. Главная особенность: он действует всего 2 года, после чего подлежит обязательному обновлению с учётом новых данных. Это самый точный документ.

    Ситуационного плана земельного участка — это схема территории с пояснительными надписями. Составляется она в государственных службах, с учётом ГКРФ (градостроительного кодекса Российской Федерации). На нём присутствуют обозначения территориальных границ, коммуникационные схемы. Прописаны расположения объектов участка.



    Чем отличается ситуационный план от градостроительного и кадастрового

    Ситуационная схема отражает текущее состояние участка, срок его действия – два года. По истечении указанного периода требуется повторное оформление документа.

    Градостроительный план создается в масштабе 1:1000, 1:2000 или 1:500. В нем содержится проектное решение по обустройству территории, которое действительно в течение длительного времени.

    Кадастровый план формируется по итогам межевания земли. На ее базе готовится кадастровый паспорт надела. Документация выдается только Федеральной службой кадастра.

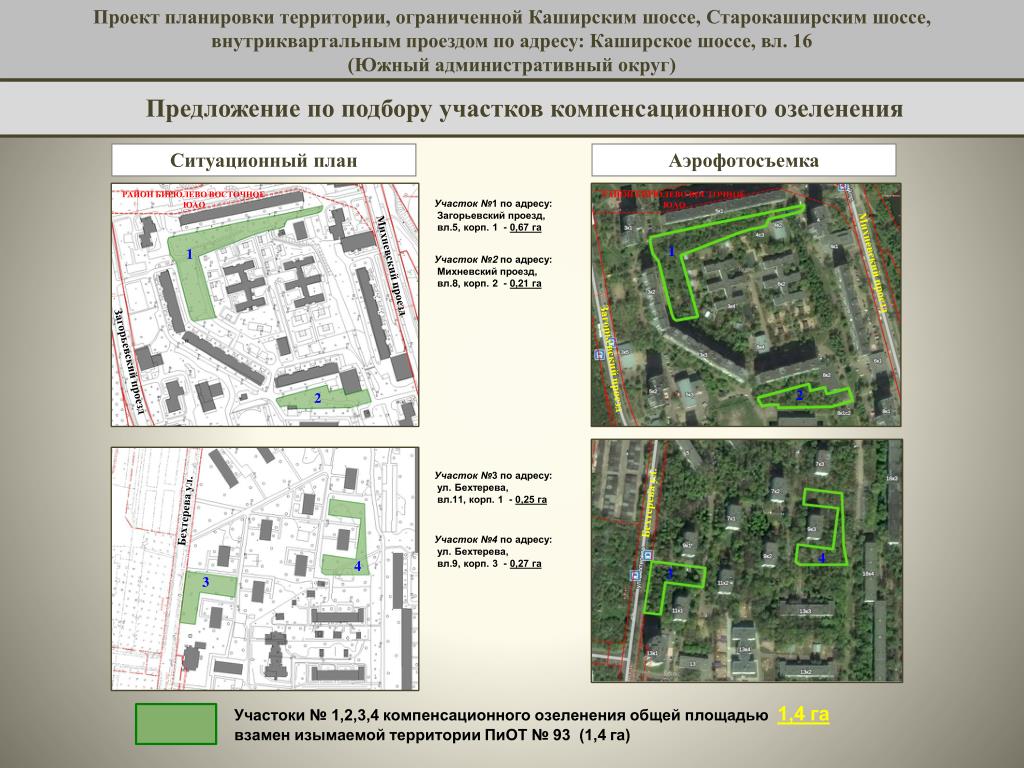

    Как выглядит

    Внешне образец напоминает карту с нанесением различных данных, расшифрованных ниже. Составление документа регулируется градостроительным кодексом, поэтому он содержит самую полную информацию о каждом квадратном метре участка. Преимущество в том, что его может прочесть не только профессиональный проектировщик, данные понятны каждому.

    Содержание плана

    Документ составляется с учётом множества деталей.

    • Сведения о системах заземления.
    • Данные по электросетям: внешним и внутренним.
    • Границы территорий, прилегающих построек и отступов.
    • Системы коммуникации: слив, газовые трубы, водоснабжение.
    • Дороги, мосты.
    • Расположение зелёных насаждений.
    • Охранные объекты: природные, архитектурные.
    • Инфраструктурные данные местности: ближайшие больницы, полицейские участки, школы, детские сады.
    • Полный адрес, номер участка.
    • Координаты, расположение сторон света.

    Эти данные необходимы для составления плана при любых работах на территории.

    Как выглядит схематичное изображение планируемого к строительству ОКС на ЗУ (образец)?


    Для начала нужно знать, что Схема утверждена приказом Минстроя России от 19. 09.2018 № 591/пр). Пр- означает, что это только проект. Окончательно еще ничего не решили- приходится довольствоваться этим. Соответственно впоследствии могут быть какие-то изменения. Так что держим руку на пульсе.

    Приказ не очень большой и почитать его можно, но не обязательно. Так как там много «воды» и рекомендуют указывать на чертеже слишком много ненужной информации. Если Вы ее не укажете- схему все равно примут. О том, что все же желательно там отобразить- ниже. Как уже говорилось- можно нарисовать от руки (главное- не карандашом) или с использованием компьютерного моделирования (для продвинутых юзеров). Суть схемы- описание местоположения будущих и существующих построек, их технико- экономические показатели и благоустройство и зонирование земельного участка.

    Как получить для газификации по кадастровому номеру

    Чаще всего запрашивают ситуационный план земельного участка для газификации. Проведение газовых труб — непросто ответственное мероприятие со своими особенностями. От этого могут зависеть жизни людей, сохранность имущества: частного и государственного. Перед началом работ необходимо запросить СП. Градостроительный план не подойдёт, в нём могут быть не учтены последние изменения на территории.

    Вам будет интересно: Как получить разрешение на строительство частного дома

    Скачать его из интернета нельзя. В сети содержится набросок места, без полного учёта всех данных и изменений. Газификация требует изучить факторы риска:

    • необходимо знать точки заземления;
    • видеть схемы коммуникаций, электросетей;
    • трубы проводят вдали от автозаправок и прочих объектов повышенной пожарной опасности;
    • важен рельеф местности и расположение соседних построек;
    • смотрят на расстояние до объекта, вычисляют, сколько строений придётся подключить: баня, частный дом, летняя кухня.

    Эти сведения хранятся в ситуационном плане. Получить его можно, составив заявление. С ним обращаются в уполномоченные органы. Участок должен быть зарегистрирован в кадастровой палате, потребуется его номер.

    Необходимые документы

    Заявление на выдачу СП составляется по нормативам. В органах местного самоуправления предоставят бланк. Помимо него попросят предъявить ряд документов.

    • Паспорт.
    • Право на собственность.
    • Доверенность, если человек действует от лица заказчика.

    В бланке указывается причина, по которой запрашивается СП. В большинстве регионов госпошлина не взимается.

    Для газификации и электричества

    Во многих случаях составление СП применяется в качестве основы для прокладки линий электропередач, подводки их к определенному жилому объекту. Аналогично с этим при обеспечении объекта недвижимости газом СП используется в качестве части проектной документации для служб, которые занимаются прокладкой таких линий.

    В случае применения плана для последующей прокладки газопровода или наладки линий электричества в обязательном порядке на нем отображаются все уже имеющиеся коммуникации и источники снабжения.

    Итак, ситуационный план необходим при осуществлении построек, реконструкции и подведении коммуникаций к расположенным объектам. При необходимости его составления можно обратиться в органы местного муниципалитета или сторонние организации, имеющие лицензию на выполнение таких действий.

    Где получить ситуационный план земельного участка

    Чтобы заказать ситуационный план, обращаются:

    • в МФЦ;
    • в местное самоуправление;
    • онлайн, через сервис «Госуслуги»;
    • в геодезическую организацию.

    Отказать в выдаче СП при наличии полного пакета документов и верно составленном заявлении права не имеют. В случае отрицательного решения без оснований, обращаются в вышестоящие инстанции с жалобой на ущемление гражданских прав.

    В МФЦ

    Многофункциональные центры принимают клиентов по предварительной записи или в порядке живой очереди. Пакет документов требуется стандартный. Плюс обращения сюда в том, что можно следить за исполнением: как при отслеживании почтовой посылки. Если бумагу подготовят раньше, клиент центра МФЦ увидит это.

    Через госуслуги

    Ситуационный план возможно получить через Госуслуги. Для этого необходимо выполнить ряд действий.

    1. Зарегистрироваться на сервисе, войти под своей учётной записью.
    2. Заполнить форму, отправить копию паспорта и правоустанавливающие бумаги в сканированном виде.
    3. Указать способ получения результата: по адресу, через электронную почту, лично.
    4. Дождаться оповещения о готовности бумаги.

    Если кабинет зарегистрирован на одного человека, а заявления подаёт другой, потребуется доверенность, заверенная у нотариуса.

    Сроки получения услуги

    Документ обязаны подготовить в течение 10 календарных дней с момента подачи заявления. Затягивание процесса — нарушение гражданских прав человека.

    Порядок получения ситуационного плана

    Заказать СП можно в муниципалитете по месту нахождения участка, тогда услуга предоставляется безвозмездно. При обращении в специализированные организации взимается плата.

    В части населенных пунктах городские власти запрещают участие третьи лиц, в других – созданием плана занимаются только коммерческие учреждения. Можно составить схему самостоятельно, предварительно ознакомившись с административными требованиями к этому документу.

    ВНИМАНИЕ! Чтобы план имел юридическую силу, необходимо заверение уполномоченного лица.

    Куда обращаться

    Если формированием ситуационной схемы занимается местная администрация, пакет документов передается в градостроительный отдел муниципалитета. Заявление можно подать через представителя при наличии нотариально заверенной доверенности, через МФЦ либо отправить почтой (заказным письмом).

    План-схему участка можно найти самостоятельно по кадастровому номеру на сайте Росреестра во вкладке «Публичная кадастровая карта». Если на виртуальной карте отображен надел, документ распечатывается и используется в целях ознакомления. Его нельзя применять в качестве официального, так как он не содержит полную информацию и не соответствует требованиям.

    Список документов

    Для получения СП требуются следующие документы:

    • выписка из ЕГРН;
    • удостоверение личности заявителя;
    • техпаспорт на постройки, расположенные на участке;
    • правоустанавливающие акты на землю и здания;
    • заявление;
    • доверенность, заверенная в нотариальной конторе (если обращается представитель собственника).

    Формуляр для заявления предоставляют в МФЦ или муниципалитете. В обращении прописывается цель запроса и способ получения готового плана.

    Сроки выдачи

    При обращении в муниципалитет заявка рассматривается от 7 до 10 дней. В случае подачи документации через МФЦ период ожидания увеличивается на 2–4 рабочих дня.

    Если формированием схемы занимается архитектурное бюро или специализированное проектное учреждение, срок выполнения определяется договором.

    ВНИМАНИЕ! Ситуационная схема выдается на объекты, которые стоят на учете в службе кадастра.

    Как составить самому

    Поскольку скачать ситуационный план из интернета невозможно, многие спрашивают, можно ли составить его самостоятельно. В ряде случаев это допустимо: если его используют для общего осведомления, а не для проведения работ. Сделать его самостоятельно может человек, знакомый с правилами черчения, и обладающий знаниями в этой области. Профессиональный архитектор, проектировщик.

    Вам будет интересно: Правила и нормы расположения на участке жилых строений: расстояние от дома до забора

    Через интернет скачивают, и распечатывают карту, сверяются с расположением земельного участка относительно других объектов. Наносят все требуемые сведения, осуществляется привязка территории соседних участков, для точности.

    Самодельный ситуационный план не годится для подачи заявления на реставрацию или строительство, для проведения работ на участке. И, тем более, он не подойдёт для газификации. Бумага может пригодиться лишь для личных целей.

    Начертить карту самостоятельно — можно. Отличие ситуационного плана от любого другого в том, что он может быть составлен лишь в государственных органах. Над ним работают профессиональные проектировщики, постоянно внося изменения по последним данным. Его ценность — в точности. Иными словами, созданный самостоятельно документ не будет являться ситуационным планом. Даже если он сделан самим проектировщиком, работающим на участке. Лучше обратиться за бумагой в уполномоченные органы. Срок выдачи невелик, это бесплатно.

    Кто подготавливает ситплан и где его можно получить?

    Существует 3 способа получить/подготовить ситуационный план.

    Первый и самый распространенный- ситплан подготовит местный муниципалитет (в Подмосковье) и Мосгоргеотрест (в Москве). Хотя госорганы и не должны брать плату за подготовку ситуационного плана- на деле это не так. Мосгоргеотрест раньше был госучреждением, сейчас же хоть он и остался ГУПом- господдержку уже не получает, что автоматически перевело его на самоокупаемость. Соответственно и здесь план бесплатно не выдадут.

    В Подмосковье следует обращаться в местный архитектурный отдел. Там создаются информационные системы обеспечения градостроительной деятельности (ИСОГД), в которых и должны быть данные о требуемой местности. Но опять есть несколько НО. Услуга по созданию ситуационного плана чаще всего будет платной- и, как ни странно, стоимость в разных муниципалитетах разная. Видимо это регулируется по своим неведомым законам. И вторая проблема- далеко не вся подведомственная земля имеет картографическую основу. Тем более актуальную. В некоторых случаях старые «двухтысячники» (М1:2000) 90-х годов могут и подойти. Но большое количество изменений там не будет учтено. Отделы архитектуры не занимаются геодезическими съемками- они только собирают информацию от других частных и госконтор. И могут только посоветовать организацию, которая сделает обновление ситплана. Тут уже Заказчик решает- брать ли старый вариант- или искать подрядчика для обновления сведений.

    В Москве же все предельно ясно- ситпланы в основном «клепает» Мосгоргеотрест в довольно сжатые сроки и достаточно недешево. Информация там скорее всего будет достаточно новой, однако не ждите на плане магазинчика, построенного полгода назад- для обновления плана никто не поедет на полевое обследование. Просто напишут «изготовление обновленной картографической основы осуществляется в установленном порядке»-читай «за дополнительную плату». В основном, ситпланы там заказывают из-за того, что этот ГУП у многих на слуху и Заказчики не знают, куда бы еще обратиться.

    Второй способ менее распространен- доверить подготовку ситуационного плана частной геодезической конторе. Как всегда есть и плюсы и минусы.

    Минусом можно считать возможность наткнуться на недобросовестного подрядчика, который вместо ситуационного плана вставит карту из GOOGLE MAPS. Хотя в ряде случаев и такого подхода будет достаточно.

    К плюсам относится всегда актуальное отображение местности. Также частные компании более гибко работают с клиентом- и всегда есть возможность предоставить свое техзадание по оформлению и полноте отображения объектов на местности, в то время, как муниципалитеты выдают только по своим правилам.

    Третий способ самый желанный- подготовить этот план самостоятельно. Многие пытаются найти ситуационный план онлайн или самостоятельно его вычертить.

    Онлайн актуализированной геоподосновы в свободном доступе не существует. Все планы масштабов 1:2000 и крупнее либо имеют секретность либо можно получить только на платной основе.

    Есть возможность использовать яндекс или гугл карты (аэрофотоснимки), и на них указывать, например, границы своего земельного участка (часто сложно добиться необходимой точности). Или можно зайти на публичную кадастровую карту и там указать границы своего участка. Но основой плана опять же будут аэрофотоснимки или кадастровый план, что во многих случаях неприемлемо.

    Некоторые пробуют нарисовать ситуационный план своего участка на миллиметровке в удобном масштабе. Конечно это не возбраняется, но план можно будет использовать только для собственных нужд (нанести контуры дорожек, расположить беседки, фонарики и т.д). Большинство организаций не примут самодельный ситуационный план.

    Отказ

    Случаи вынесения отрицательного решения — редкость. Возможны три причины отказа:

    • сведения, предоставленные заявителем, не прошли проверку на подлинность;
    • участок, по которому запрашивался ситуационный план, находится в юрисдикции другого региона;
    • пакет требуемых документов неполный.

    Причину отказа обязательно озвучат. Недостающие бумаги следует собрать, перепроверить всё, и обратиться повторно. В случае отказа без указания причин человек имеет право пойти с жалобой в вышестоящие инстанции.

    Что должно быть отображено на Схеме?

    Схематичное изображение будущей постройки может быть выполнено не в масштабе, что упрощает выполнение чертежа. Он состоит из текстовой и графической части.

    В графической части обязательно должны быть отображены границы (кадастровые) земельного участка, местоположение и будущая конфигурация здания с террасами и верандами, линейные размеры внешних стен по цоколю и линейные размеры от границ земельного участка до ближайших стен строения. Остальные постройки, колодцы, дорожки, подземные коммуникации и другие ландшафтные элементы можно указать по желанию. Естественно, это усложнит работу и сделает чертеж менее «читаемым». Иными словами- не нужно чертить лишнего.

    В текстовой части должны быть используемые условные обозначения, графы для подписи собственника земельного участка и технико-экономические показатели будущего дома. К основным показателям относят:

    • площадь застройки- площадь будущего строения с верандами и террасами посчитанная на уровне цоколя;
    • коэффициент застройки- отношение площади застройки к площади земельного участка
    • общая площадь здания- сумма площадей всех помещений, ограниченных стенами.
    • коэффициент плотности застройки- отношение общей площади здания к площади земельного участка
    • суммарная поэтажная площадь в габаритах наружных стен- непонятная характеристика. Однако это сумма всех помещений в надземных этажах с учетом даже незакрытых перегородками (открытые террасы, балконы и т.д) в габаритах внешних стен- то есть по наружным обмерам.
    • количество этажей-в данном случае имеется ввиду надземных
    • высота здания- от земли до самого высокого элемента здания.

    «Евгений Герасимов и партнеры»

    Главными задачами проекта является создание привлекательной, комфортной среды с продуманной планировочной структурой и индивидуальным характером территории, который формируется историческими зданиями.

    Корпуса товарищества Российско-американской резиновой мануфактуры «Треугольник», возведенные на южном берегу Обводного канала во второй половине XIX века, прочно вошли в архитектурный ландшафт этой части Петербурга. Гигантские краснокирпичные здания тянутся вдоль Обводного канала от улицы Розенштейна (бывшая Лейхтенбергская) до Старо-Петергофского проспекта. Их ряд перебивается водонапорными башнями и соединительной аркой между корпусами, где в начале XX века протекала река Таракановка. До сих пор поражает масштаб и величественность этого комплекса, вписавшего свою страницу в историю петербургской промышленности.

    Комплекс фабрики формировался в течение 1860–1910 годов. Среди его авторов такие известные петербургские архитекторы, как Р. Р. Генрихсен, Р. А. Гедике, Э. Г. Юргенс, Е. И. Гельман, гражданские инженеры Е. А. Кржижановский, Л. А. Серк и другие. На территории предприятия образовалась особая архитектурная среда с внутренними улицами, трубами, металлическими лестницами, переходами. Фабрика оказала влияние и на создание социальной структуры близлежащего района — неподалеку были построены жилые дома для рабочих, школа, больница, клуб, магазины.

    Сегодня огромная территория бывшего промышленного гиганта кране неоднородна. Часть корпусов отреставрирована арендаторами, но в пустующих зданиях выбиты стекла и обвалилась штукатрука, в асфальте — трещины и огромные ямы. Даже в дневное время прогулка по «Треугольнику» может быть небезопасна.

    Несмотря на огромное количество легальных и полулегальных арендаторов, огромная территория давно стала полюсом отрицательного притяжения для окружающих районов. Тем не менее, ее потенциал огромен, и мы считаем, что «Треугольник» заслуживает вдумчивого и бережного переосмысления своего места в живой городской ткани. Чтобы бывшая промзона обрела второе дыхание, сама территория бывшего завода «Красный треугольник» и прилегающая окружающая квартальная застройка должны стать комфортными, благополучными и привлекательными для жизни.

    Концепция предусматривает сохранение объектов культурного наследия: это комплекс товарищества Российско-Американской резиновой мануфактуры «Треугольник» (80 производственных корпусов, соединенных переходами), а также комплекс построек Гальванопластического заведения герцога Лейхтенбергского (2 производственных корпуса и каменная ограда). Объекты охраны предполагается реставрировать: привести фасады к первоначальному историческому виду, восполнить утраты, удалить кирпичные «заплатки», открыть закрытые проемы, демонтировать диссонирующие пристройки и надстройки, которые появились в советское время.

    В ходе анализа территории были выявлены и другие ценные, на наш взгляд, здания, которые необходимо сохранить. Здания, не представляющие исторической и эстетической ценности, подлежат демонтажу. Все сохраняемые здания отражают «дух места», сообщают территории уникальность и составляют ее историко-культурную ценность.

    Мы предлагаем деликатно реставрировать и реконструировать сохраняемые здания, наполнить их новыми функциями, востребованными жителями прилегающих кварталов и города в целом. Часть зданий займут общественные и коммерческие помещения, в другую будут интегрированы объекты социального обеспечения, детские сады и школы.

    Главными задачами проекта является создание привлекательной, комфортной среды с продуманной планировочной структурой и индивидуальным характером территории, который формируется историческими зданиями, а также интеграция новой жилой застройки в продолжение уже фрагментарно существующей в зоне развития. Мы считаем необходимым интегрировать жилую застройку в развиваемую территорию «Треугольника». Это оправданный градостроительный прием, который позволит с одной стороны закрепить основные очерчивающие его улицы (Старо-Петергофский пр. и ул. Розенштейна), а с другой позволит территории «Треугольника» жить 24 часа. Сейчас после окончания рабочего дня район «вымирает», а по ул. Розенштейна и Старо-Петергофскому пр. по стороне «Треугольника» психологически некомфортно идти. Это обусловлено не только преобладанием офисов, но и неоднородностью застройки с пространственными «провалами».

    В основе предлагаемой концепции лежит геометрическая пикторгамма. Эта супрематическая, на первый взгляд, композиция состоит из реальных, выверенных элементов, наличие и расположение каждого из которых неслучайно.

    Предлагаемая концепцией схема развития территории «Красного Треугольника» позволит вдохнуть в него новую жизнь, сделать депрессивный сейчас район центром притяжения общественной жизни, местом проведения фестивалей, концертов и кинопоказов, театральных спектаклей и многого другого. Это сконцентрирует лучшие творческие ресурсы Северной столицы и сформирует принципиально новую, привлекательную для широкой публики среду.

    Ситуационный план местности | УкрГеоПроект

    Под ситуационным планом местности подразумевается схематическое изображение земельного участка, предназначенное для проектирования работ.

    Составляется ситуационный план на основе топографического плана в масштабах 1:1000-1:5000, плана генеральной застройки района.

    Заказывают схему клиенты, только приступающие к выполнению землеустроительной деятельности. Дачники и садоводы, частные предприниматели, строители и хозяйственники.

    Сложно представить ситуацию, когда хозяин участка обращается в официальные организации с планом, на котором от руки нарисована схема его будущих построек. Для демонстрации состояния участка на текущий момент и планируемой застройки составляется ситуационный план местности.

    В каких случаях заказывают документ

    Схематический план необходим при выполнении различных видов деятельности:

    • На этапе проектирования строительных работ для заказа геодезической основы и разработки проектно-сметной документации; при реконструкции зданий.
    • Для составления технического задания и предварительного определения объема работ.
    • При составлении проектов по благоустройству территории.
    • Для заказа топографической карты и периодического обновления картографического материала отдельного участка для хозяйственной деятельности различных направлений.
    • План требуется предъявить при оформлении договора аренды.
    • Для садоводов и дачников, планирующих постройки и высадку деревьев на участках.
    Предлагаем услуги геодезиста в Днепропетровске. Качественно, быстро и по выгодным ценам оформим ситуационный план. Подробно о геодезических услугах фирмы и расценках на работу читайте на страницах сайта.

    Что изображается на плане местности

    Ситуационный план участка состоит из двух частей – плана-чертежа и текстовой части.

    На схеме изображается земельный участок с четко очерченными границами, а также все объекты, которые заказчик планирует строить с указанием их характеристик:

    1. Постройки, их размеры, этажность, конфигурация, планируемый материал для их строительства, расстояние между отдельными объектами. Каждый вид будущих построек заштрихуйте по-разному, в расшифровке условных обозначений запишите обозначения штриховок.
    2. Дорожки на участке, дороги, по которым планируется подвозить материалы.
    3. Заборы, трассы электрические, линии связи, которые собираетесь строить.
    4. Коммуникации, которые будете прокладывать.

    При планировании строительства необходимо указать места соединения будущих коммуникаций, инженерных сетей с уже существующей базой (сделать привязку).

    Отображение местности на схеме

    Местность, окружающая участок, отображается максимально детально:

    • Участки по периметру надела с указанием собственников.
    • Поля, лес, луга, их контуры.
    • Водные объекты – реки, озера, водохранилища, болота.
    • Овраги, труднопроходимые места.

    Прорисовываются подробно другие объекты:

    • Здания жилые и промышленные, расположенные поблизости, их точные размеры, этажность, материал.
    • Улицы, их названия.
    • Линии дорог, железнодорожные линии.
    • Линии электросети, связи.
    • Подземные коммуникации.

    На схеме следует с помощью стрелок указать стороны света.

    Во время будущего обустройства участка легко можно будет определить правильное место расположения теплицы, посадки деревьев, кустов, положения овощных грядок.

    Обозначьте наиболее продуваемые стороны участка (розу ветров). Сведения необходимы для более благоприятного размещения будущих жилых построек, посадки теплолюбивых растений в безветренном месте, для установки беседок для отдыха в комфортных условиях.

    Текстовая часть плана

    Ситуационный план расположения земельного участка включает необходимые данные:

    1. Наименование объекта, адрес (полный), указание конфигурации, размеров и площади.
    2. Цель подготовки плана.
    3. Личные данные заказчика и исполнителя.
    4. Основание для нанесения границ участка.
    5. Условные обозначения на схеме.
    6. Сведения о фактическом использовании участка (состоянии).
    7. Дополнительные схемы, по просьбе заказчика.

    Документ является обзорным, он не дает право на проведение строительных работ, ведения на ней хозяйственной деятельности.

    Особенности заказа ситуационного плана

    Ситуация изображается в масштабе исходного плана. Если участок небольшой, используйте схему более крупного масштаба.

    Данные документа должны быть современные, проверенные.

    Вы можете заказать план в городском, районном органах архитектуры или воспользоваться услугами частной геодезической компании. В обоих случаях составление схемы оплачивается.

    Преимущества обращения в геодезическую фирму

    При обращении в частную компанию вы получите преимущества:

    • Актуальность составленной схемы. Служащие государственных бюро для обновления сведений не выезжают на местность. Ограничиваются имеющимися материалами. Специалист компании выезжает на территорию для уточнения ситуации участка.
    • Сроки выполнения заказа несколько увеличиваются за счет этапа осмотра участка, но в результате качество плана будет высокое.
    • По просьбе заказчика представитель компании произведет дополнительную съемку.

    Для заказа плана необходимы документы:

    1. Заявление заказчика на произведение работ.
    2. Копия документа, который подтверждает право на пользование землей (собственность, аренда).
    3. Копия удостоверения личности.

    Цена плана местности доступная, обоснованная. Она мало чем отличается от расценок государственных служб. Общая стоимость зависит от количества производимых действий, которые согласовываются с клиентом, необходимости для оценки актуальности сведений выезда на территорию.

    Ситуационная схема ARTBOOK | Д.А.П. 2017 Каталог Доминика LVY Книги Каталоги выставки 9781944379094

    9

    9001


    Dominique LVY

    Формат книги
    262 стр. / 30 цвет. / 9 ч.б.

    СТАТУС ИЗДАНИЯ
    Дата публикации 28.01.2017
    Активен

    РАСПРОСТРАНЕНИЕ
    D.A.P. Exclusive
    Каталог: ВЕСНА 2017 с. 164

    Подробнее о продукте
    ISBN 9781944379094 Flat40
    Список Price: $ 25.00 cdn $ 34.50 gbp £ 22.00

    Обзор 2022 Весенний каталог

    Предварительный просмотр Наша Весенняя 2022 Каталог , где представлено более 500 новых книг по искусству, фотографии, дизайну, архитектуре, кино, музыке и визуальной культуре.

    &nbsp &nbsp

    DOMINIQUE LVY

    Текст Сабу Кохсо, Джале Мансур, Жан-Люк Нэнси, Анн Керриен, Абрахо де Оливейра Сантос, Саймон О. Салливан, Валентин Шепелинк, Карин Шнайдер, Ализа Шварц, Тирдад Зольгадр.

    Ситуационная диаграмма представляет собой сборник эссе и творческих предложений теоретиков культуры, философов, художников и активистов. В число участников входят Сабу Кохсо, Ализа Шварц, Джалех Мансур, Жан-Люк Нэнси, Саймон О.Салливан, Энн Керриен, Абрахо де Оливейра Сантос, Валентин Шепелинк, Карин Шнайдер и Тирдад Зольгадр.

    6 9

    UPS Mountain в Continental US
    для потребительских онлайн Заказов

    3

    Предстоящие и новые : Art

    0

    0

    3

    Великая Мать

    Skira
    ISBN: 978885722860000

    USD 45 долларов США. 00 | 57,5 канадских долларов

    Дата публикации: 05.04.2016
    Активен | В наличии


    2 3
    7

    Vertigo

    Skira
    ISBN: 9788861305625

    USD $ 50.00 | 65 канадских долларов

    Дата публикации: 07.10.2008
    Активен | В наличии


    7

    IL Modo Italiano

    Skira
    ISBN: 9788876245374

    USD $ 75. 00 | 95 канадских долларов

    Дата публикации: 04.07.2006
    Активен | В наличии


    7

    Madly в любви

    Skira
    ISBN: 9788884913043

    USD $ 140.00 | 180 канадских долларов

    Дата публикации: 01.07.2003
    Активен | В наличии


    & NBSP

    источник книг по искусству и культуре в мире искусства

    НЬЮ-ЙОРК
    Демонстрационный зал по предварительной записи
    75 Broad Street, Suite 630
    New York NY 10004
    Тел. : 212 627 1999

    ЛОС-АНДЖЕЛЕС
    Выставочный зал Только по предварительной записи
    818 S.Broadway, Suite 700
    Лос-Анджелес, Калифорния


    Тел. 323 969 8985

    ООО «АРТБУК»
    Д.А.П. | Distributed Art Publishers, Inc.

    Все содержимое сайта Copyright C 2000-2017 принадлежит Distributed Art Publishers, Inc. и соответствующим издателям, авторам, художникам. Для получения разрешения на воспроизведение обращайтесь к правообладателям.

    D.A.P. Каталог
    www.artbook.com

    5

    8


    0
    & NBSP

    Формат: PBK, 6. 5 x 9,5 дюймов / 262 страницы / 30 цветных / 9 ч/б.
    ПРАЙС-ЦЕНА: 25,00 долл. США
    ПРАЙС-ЦЕНА: 34,5 долл. США
    GBP 22,00 фунтов стерлингов
    ISBN: 9781944379094
    ИЗДАТЕЛЬ: Dominique Lvy
    ДОСТУПНО: 28.01.2017
    РАСПРОСТРАНЕНИЕ
    РОЗНИЧНЫЙ ДИСК: FLAT40
    СТАТУС ИЗДАНИЯ: Активен
    НАЛИЧИЕ: В наличии
    ТЕРРИТОРИЯ: МИР

    D.A.P. Каталог: Весна 2017 Page 164

    AS: 14, 2019

    Пресс-запросы

    Тел: (212) 627-1999 EXT 217
    Факс: (212) 627-9484
    Электронная почта для запросов прессы: [email protected]

    ТОРГОВЫЕ ЗАКАЗЫ НА ПЕРЕПРОДАЖУ
    D.A.P. | Распределенные искусства издатели
    тел: (212) 627-1999
    Факс: (212) 627-9484
    Обслуживание клиентов: (800) 338-2665
    электронная почтовая торговля по электронной почте Продажи: [email protected] com

    Ситуационная диаграмма

    Опубликовано Домиником Леви.
    Под редакцией текста Бегум Ясар. Текст Сабу Кохсо, Джале Мансур, Жан-Люк Нэнси, Анн Керриен, Абрахо де Оливейра Сантос, Саймон О.Салливан, Валентин Шепелинк, Карин Шнайдер, Ализа Шварц, Тирдад Зольгадр.

    Ситуационная диаграмма представляет собой сборник эссе и творческих предложений теоретиков культуры, философов, художников и активистов. В число участников входят Сабу Кохсо, Ализа Шварц, Джалех Мансур, Жан-Люк Нэнси, Саймон О.Салливан, Энн Керриен, Абрахо де Оливейра Сантос, Валентин Шепелинк, Карин Шнайдер и Тирдад Зольгадр.

    Больше онлайн по адресу: http://www.artbook.com/9781944379094.html

    79094.html

    Karin Schneider’s Ситуационная диаграмма — Bomb Magazine

    Все изображения представляют собой инсталляции ситуационной диаграммы Карин Шнайдер в Доминике Леви, Нью-Йорк.

    У некоторых людей старый эндшпиль черной живописи до сих пор вызывает острые ощущения. Я являюсь одним из них. Первый раз, когда я увидел слайд полностью черного «Последняя футуристическая выставка картин 0.10 » русских супрематистов в курсе современного искусства, меня зацепило. Здесь, как мне казалось, истоки панка: искусство как самоуничтожение, как тотальная конфронтация, как стирание с доски.Конечно, на протяжении многих лет художники использовали черные монохромы на службе различным идеям, от политической самоизоляции до духовного созерцания, до обозначения эвакуации субъективности или маргинальности (многие из этих тем были исследованы в групповой выставке Blackness in Abstraction ). Куратор Адриенн Эдвардс в галерее Pace прошлым летом). Но и супрематическая политика не обходилась без осложнений. Как в прошлом году обнаружили российские исследователи из Государственной Третьяковской галереи, печально известный «Черный квадрат » (1915) Казимира Малевича содержал расистскую рукописную надпись под темной фигурой: «Битва негров в темной пещере.Бесконечные риторические перестановки такого «простого» эстетического жеста, как полностью черная картина, — это то, что заставляет вращаться колеса истории искусства.

    Карин Шнайдер — еще одна черная монохромная одержимая, о чем свидетельствует Ситуационная диаграмма , ее первая персональная выставка в Dominique Lévy. Художник бразильского происхождения за последние 20 лет приобрел известность в качестве соучредителя кинокомпании Union Gaucha Productions (1997–2010), коллективной галереи Нижнего Ист-Сайда Orchard (2003–2008) и экспериментальное пространство в центре города CAGE.Выставка черных картин и скульптур Шнайдера основана на послевоенных абстракциях Барнетта Ньюмана, Эда Рейнхардта и Марка Ротко, хотя наследие других художников также занимает видное место. Выставка отражает ее очевидный интерес к самоорганизации и анализу сетей информации, однако ее картины работают больше на уровне цитирования, чем выражения. Как говорится в тексте прессы, « Ситуационная диаграмма — это упражнение, которое отклоняется от политики эстетики, связанной с преобладающими способами авторства, просмотра и распространения.Это создает возможности для многогранных встреч с произведениями искусства».

    Как же появляются эти возможности? В каком-то смысле через информацию. В дополнение к стандартному пресс-релизу выставка Шнайдера предлагает зрителям 18-страничный путеводитель по выставке с кратким описанием выставки, мини-эссе об отдельных произведениях искусства, концептуальной диаграммой и планом этажа, а также обширный каталог для продажи. Работы Шнайдер с названиями, напоминающими математические формулы, прямо указывают на ее искусствоведческие отсылки.Например, V (MR/RC#1473) (Void) — огромное полотно, уложенное на третьем этаже и покрытое смесью нефти, нефти и угля — напоминает по форме и темноте панель из часовни Ротко Марка Ротко в Хьюстон.

    Сотрудничество — еще одна грань выставки, которая открывается на втором этаже галереи минутной черно-белой 16-миллиметровой кинопроекцией линии горизонта Адриатического моря, обрамленной простым настенным рисунком.Другую половину пола занимает аппарат со стальной сеткой, к которому прикреплены 16 черных монохромов из серии «Обструкция». Каждый представляет собой квадрат размером 16 на 16 дюймов на холсте размером 30 на 30 дюймов. Шнайдер использует разные комбинации для каждого пигмента Mars Black, смешанного с одним из четырех дополнительных цветов: синий кобальт, желтый кадмий, красный кадмий или изумрудный фтало. Просмотр этих картин требует напряженной перцептивной концентрации. В сменяющемся дневном свете границы квадратов Шнайдера (нарисованные с разной четкостью) размываются и тускнеют, образуя на пленке поэтическую рифму с линией горизонта Адриатики. Однако у «обструкционных» картин есть концептуальный поворот. Как поясняет руководство, панели, продаваемые отдельно, в будущем будут подвергнуты неуказанному «изменению» другим (неназванным) художником. В обстановке галерейной выставки «голубых фишек» Шнайдер отрекается от своего живописного жеста и просит своих потенциальных покровителей поддержать будущее сотрудничество — хотя и вежливое, осуществляемое в рамках маленького холста.

    Другой ракурс шоу касается исторических окклюзий.На обоих этажах установлены скульптуры «Извлечение», представляющие собой фигуры, вырезанные из известных модернистских произведений искусства. В неопреновой скульптуре E(HM/NB III-I) две фигуры слиты воедино из аппликаций Анри Матисса «Синие обнаженные» (1953). Извлечение E (TA/AP) воспроизводит в стали человека с картины маслом Абапору (1928) бразильского художника Тарсила ду Амарал. До Амарал, одна из основательниц бразильского движения «Антропофагия», связывающего колониальное наследие Бразилии с культурным каннибализмом, также представлена ​​версией своей картины в черной палитре Эда Рейнхардта, AR(BP)+TA(AP) (Cancellation) . Рассмотрение Шнайдером работы До Амарала в буквальном смысле против работы Рейнхардта оригинально, но, сводя обе к теням, Шнайдер предлагает аннулирование радикальной возможности.

    Шнайдер добавляет к своему расследованию вопросы политической значимости, добавляя дополнительные полотна, посвященные Ротко и Ньюману, созданные из нефти и угля, и черно-черные картины с названиями стран Польши, Сирии и Сербии. «Цифровое извлечение» в загадочной форме печатной рекламы Artforum для выставки включает ссылку на некоммерческую организацию беженцев на черной странице напротив фотографии информационного агентства, изображающей беженца, возвращающегося к Адриатике.

    Даже с учетом (или, может быть, благодаря) его политкорректности, в статусе аутсайдера-инсайдера Шнайдера есть что-то слишком аккуратное. Находясь в галерее, я наблюдал, как сама Шнайдер водила известного куратора тесными кругами по пространству, директор галереи ходил по пространству отдельно с более известным критиком, чем я, и состоятельная пара (коллекционеры?), перешептывающаяся между собой. угол с другим представителем галереи. Эта отрепетированная и иерархическая хореография ничего не говорила об антиавторской позиции Шнайдера. Несмотря на провокации работы об исторических и современных слепых пятнах, создание черных картин в 2016 году означает не что иное, как хороший вкус.Это отделяет знатоков от невежд. В конечном итоге возникает вопрос: является ли сегодняшняя живопись лишь цитированием исторически радикальных идей или она все же может их передавать?

    Карин Шнайдер: Ситуационная диаграмма доступна для просмотра в Доминик Леви, Нью-Йорк, до 20 октября 2016 года.

    » Нью-Йорк — Карин Шнайдер: «Ситуационная диаграмма» Доминика Леви до 20 октября 2016 г.


    Карин Шнайдер, Ситуационная диаграмма (вид установки), через Доминика Леви

    Родившаяся в Бразилии художница из Нью-Йорка Карин Шнайдер в настоящее время является предметом персональной выставки под названием Situational Diagram в Dominique Lévy в этом месяце, посвященной художественным и философским возможностям «постижения» произведения искусства как материалистически, так и идеологически. .Шнайдер, который в период с 2005 по 2008 год руководил экспериментальной инициативой художников Нижнего Ист-Сайда Orchard Gallery, приступает к созданию серии черных полотен, которые дают художнику определенную степень свободы, чтобы оставлять повествование открытым, позволяя отношениям и отношениям. коммерции, чтобы оставить свой след на поверхности картины. На каждую работу распространяется особое соглашение с ее потенциальным коллекционером, где монохромные работы Шнайдера используют историю искусства, особенно минимализм, как средство для тщательного изучения социальной и потребительской динамики в искусстве через цвет и форму.


    Карин Шнайдер, Ситуационная диаграмма (вид установки), через Доминика Леви

    Картины (O) , шестнадцать черных монохромных картин, установленных на стальной конструкции (называемой художником «клеткой»), охватывают второй этаж галереи, тонкая  дань уважения черным на черных квадратах Эда Рейнхардта. «Я хочу, чтобы люди замедлились», — говорит Шнайдер, который не только призывает зрителей принять медитативное воздействие черного цвета как цвета, но и признать его способность усложнять типичный выставочный дизайн и архитектуру галереи.В то время как буква «о» в их названии указывает на препятствие, в случае с художником все обстоит наоборот. Обращение к черному квадрату внутри лабиринтной структуры подчеркивает связь различных работ в сочетании с интроспективным режимом, который предлагает сама картина. Сама картина приветствует личным, интимным и равноправным отношениям, незатронутому пространству, где простой черный квадрат становится потенциально преобразующим для любого зрителя, независимо от его опыта в этой области.


    Карин Шнайдер, Ситуационная диаграмма (вид установки), через Доминика Леви

    Кроме того, соглашение, обязывающее коллекционеров этих картин, что в будущем другой художник будет рисовать на их поверхностях, подчеркивает диалог между каждой работой и процессом взаимодействия с ними.«Это своего рода сверхамбициозное, синтетическое вторжение, определяющее и позиционирующее свою аудиторию без извинений, занимающее и даже заманивающее в ловушку, пусть и временное», — говорит писатель Тирдад Золгадр в каталогическом эссе под названием Озабоченный . Оккупация художником пространства позволяет ему сопоставить понятие оккупации как общественно-политическое понятие. В то время как «Захвати Уолл-Стрит» и оккупация Западного Берега опираются на наше коллективное видение в определении оккупации как концепции, попытка Шнайдера акцентирует внимание на темах, связанных с рынком искусства, интеллектуальной собственностью и ролью художника в обществе.Рекламное объявление, размещенное на Artforum для продвижения этой выставки, торжественно выставленное в задней части третьего этажа, показывает изображение сирийского ребенка-беженца рядом с полностью черной страницей, болезненно демонстрируя, до какой степени абстракция доходит в проявлении различных реальностей, или оставить их скрытыми.


    Карин Шнайдер, Ситуация, 2016 E (@) (Извлечение) (2016), через Доминика Леви

    Напротив, Индекс стоит у входа на третий этаж, серия картин, посвященных различным типам черного цвета, используемым в Ситуационной диаграмме .В то время как исторические отсылки к искусству преобладают в разговоре в целом, эти четыре картины добавляют степени самореферентности и взаимосвязи в пределах всей работы, которую мы видим. Splits отдают дань уважения легендарным картинам Барнетта Ньюмана в стиле «молния», которые особенно символичны тем, что воплощают трансцендентность через простоту — подход, замысловато препарированный на протяжении всей выставки через призму современности.

    Карин Шнайдер: Ситуационная диаграмма находится на просмотре у Доминика Леви до 20 октября 2016 года.


    Карин Шнайдер, Ситуационная диаграмма (вид установки), через Доминика Леви

    —О.К. Еребакан

    Ссылки по теме:
    Доминик Леви [Страница выставки]
    Житель Нью-Йорка [Карин Шнайдер]

    Эта запись была размещена в понедельник, 17 октября 2016 г. , в 14:47 и подается в рубриках Art News, Featured Post, Show. Вы можете следить за любыми ответами на эту запись через RSS 2.0 кормить. Вы можете оставить отзыв или вернуться со своего сайта.

    Базовые знания и построение ситуационного представления из схемы на JSTOR

    Абстрактный

    Чтобы понять схему, зрители должны построить из ее графических составляющих мысленное представление, отражающее ситуационные объекты и отношения, указанные на схеме. Однако это подразумевает, что зрители обладают соответствующими базовыми знаниями об изображенной ситуации.Ментальные представления метеорологов и неметеорологов исследовались с помощью трехэтапной задачи сортировки карт, во время которой испытуемые создавали иерархические группы графических элементов диаграммы австралийской карты погоды. Кластерный анализ показал, что две группы испытуемых существенно различались в основе их поведения при сортировке. Обоснование испытуемыми группировок предполагало, что мысленное представление элементов диаграммы неметеорологами было в первую очередь основано на общих для предметной области зрительно-пространственных характеристиках, тогда как в представлениях метеорологов эти характеристики подчинялись предметно-специфичной ситуационной интерпретации графического массива. .Полученные данные показывают, что недостаток фоновых знаний может затруднить учащимся, начинающим изучение предметной области, строить подходящие мысленные представления из диаграмм, связанных с предметной областью. La compréhension d’un graphique exige du sujet qu’il construise, sur la base de la représentation figurale, une représentation mentale des éléments du graphique et de leurs отношения. Села предположим, де ла часть дю sujet, де connaissances adéquates déjà constituées à propos де ла ситуация représentée par le graphique.Умственные представления метеорологов и неметеорологов по сравнению с фаворитами последовательных выборок (тройные этапы) элементов метеорологической карты, которые отклоняются от нормы, перегруппировывают в функции леурских отношений и выделяют их категоризацию. . Une анализировать en кластеры и mis en évidence des différences très nettes dans les principes des классификаций appliquées par les deux groupes de sujets. Ле обоснования четырехмерных оснований для выявления неметеорологами основы для ментального представления графических элементов общих и визуально-пространственных характеристик области; les météorologues s’appuient sur une интерпретация spécifique et située de l’information appportée par le graphique. L’inadéquation des connaissances antérieures gène l’acquisition dans des domaines nouveaux où le sujet doit construire des représentations appropriées à partir de représentations graphiques du domaine etudié.

    Информация о журнале

    •    Интеграция исследований в области психологии образования в Европе•    Опирается на дисциплины психологии, образования и социологии•    Широкий охват методологии и содержания The European Journal of Psychology of Education (E.J.P.E.) выходит четыре раза в год. Приветствуются оригинальные статьи по эмпирическим исследованиям, обзоры проблем и теоретические дискуссии по актуальным вопросам. Его содержание не ограничивается выражением какой-либо конкретной школы мысли или точки зрения; она открыта для широкого круга направлений исследований в области психологии образования. Чуткий к разнообразию и взаимодополняющему характеру работы в разных странах, особенно в Европе, E.J.P.E. служит инструментом для интеграции разнообразия в основных областях исследований и предлагает возможность для обмена и обсуждения.

    Информация об издателе

    Springer — одно из ведущих международных научных издательств, выпускающее более 1200 журналов и более 3000 новых книг ежегодно, охватывающих широкий круг предметов, включая биомедицину и науки о жизни, клиническую медицину, физика, инженерия, математика, информатика и экономика.

    Графики ситуационной осведомленности

    . Что это такое, часть 3.

    В своей предыдущей статье я говорил о том, что графика — это не только то, что вы показываете, но и то, что вы не показываете. Итак, на этот раз я обсуждаю, ПОЧЕМУ мы это делаем. Изучая механизмы реакции человека, мы узнали, что формы и формы легче различить, чем числа. Добавление чисел к формам обеспечивает быстрое узнавание и осведомленность.

    Для справки: большая часть приборов прошлого поколения (70-х/80-х годов) была разработана с использованием того, что мы называем «психологией поведения», а сегодня мы используем термин «инженерия человеческого фактора». Психологи-бихевиористы изучили, как люди собирают ИНФОРМАЦИЮ, и разработали инструменты для панелей управления, чтобы отображать информацию с первого взгляда без дальнейшего изучения. Позвольте мне показать вам пример. Некоторые из нас достаточно взрослые, чтобы помнить, когда автомобили перешли на полностью цифровые приборные панели. (с тех пор они вернулись). Пример: вы едете по шоссе и видите знак ограничения скорости.

    Вы смотрите на свой цифровой спидометр. Он показывает вам это:



    Вы вычитаете 60 из 75 и подсчитываете, что вы на 15 миль в час превышаете лимит, и если вы продолжаете считать, вы понимаете, что это на 25% больше лимита.Вам лучше притормозить и сделать это быстро, на случай, если поблизости окажется констебль со своим цифровым считывателем.

    Теперь представьте, что вы пытаетесь сделать это с экраном, ПОЛНЫМ числами, и вычисляете разницу между настройками и текущими значениями и принимаете управляющие решения. Или представьте, что вы используете тот рисунок, которым я поделился с вами в прошлый раз, когда вы едете по шоссе со скоростью 75 миль в час. Просто не может быть сделано с любым ожиданием успеха. Тем не менее, мы делаем это каждый день с операторами, чтобы «помочь» им контролировать чрезвычайно ценные и опасные процессы.

    А теперь предположим, что вы посмотрели вниз и увидели это:

    Ваш разум тут же подсказывает вам, что вы превысили скорость примерно на 25%, не производя никаких расчетов, потому что вы можете видеть расстояние между стрелкой и 60.

    Итак, как решить эту проблему? Решение называется «Графика ситуационной осведомленности». Графика ситуационной осведомленности является результатом разработки графики для той цели, для которой она необходима. Мы показываем ТОЛЬКО важную информацию, которая обеспечивает надлежащий контроль, и уведомления, необходимые для выполнения этого контроля.В большинстве случаев на графике нет форм технологического оборудования, если только они не уместны и не дают понимания.

    Позвольте мне выкинуть из головы мысль о том, что графика ситуационной осведомленности НЕ ЯВЛЯЕТСЯ. Это НЕ просто серый фон, чтобы устранить путаницу цветов. Я видел, как простая «серая проверка» терпела неудачу каждый раз, когда она предпринималась. Проблема заключается не столько в цвете, сколько в формах и расположении, а также о том, как взгляд притягивается (или нет) к определенным объектам в визуальном расположении.ВСЁ, что делают серые экраны, — это убирают с игрового поля ещё одну запутанную проблему. Рассмотрим эти точки:

    • Схемы P&ID не становятся легче читать, когда они серые. В этом цвете нет ничего, что делало бы их более понятными.
    • Серый фон должен сопровождаться повышением уровня освещенности в диспетчерской. В противном случае они склонны пристально смотреть на пользователя. Если уровень освещенности не будет увеличен, пользователи будут требовать, чтобы их темный фон вернулся (и обычно это удается).
    • P&ID могут иметь значение, но обычно это то, что мы называем диаграммой «Уровень 3» или «Уровень 4», которая используется для интенсивного устранения неполадок. Большая часть графиков Уровня 1 и Уровня 2 предназначена для предоставления обзоров целых процессов или областей предприятия, чтобы избежать необходимости использовать подробные графики, оставляя вещи в пределах направляющих, то есть они являются обзорами. Примерно как приборная панель в машине.
    • Многие люди жалуются, что они боятся потерять представление P&ID о процессе, которое они используют для устранения неполадок.НЕТ — это НЕ так. Они всего на пару уровней ниже, потому что просто содержат СЛИШКОМ МНОГО детализированной информации, чтобы просматривать их все время, а также понимать, что еще происходит. Повторяю: они все еще там, просто не заметны.

    Таким образом, чтобы добиться успеха, ученые, занимающиеся человеческим фактором, должны работать с предполагаемыми пользователями, чтобы выяснить, ЧТО им нужно визуализировать и сделать очевидным. Затем наука о работе переходит к использованию шаблонов и библиотек проверенных форм и методов, которые СНИЖАЮТ объем пространства, необходимый для отображения МАКСИМАЛЬНОЙ информации (в отличие от просто данных). И главное, не так, чтобы это сбивало с толку. Выполните это, и вы получите график ситуационной осведомленности.

    Итак, давайте еще раз взглянем на современную приборную панель автомобиля. Она содержит только информацию, необходимую для управления автомобилем, и сигналы тревоги, чтобы предупредить вас, если возникнет дополнительная проблема. А в более новых есть функция детализации, позволяющая вам заглянуть глубже, если вам это нужно. А если у вас возникла серьезная проблема (индикатор «Проверить двигатель» горит постоянно), существуют интерфейсы устранения неполадок, позволяющие глубже изучить особенности работы.Думайте об этом как о диаграммах уровня 3 на растении. Для этого автомобиль отключается, потому что для этого не требуется круглосуточная доступность перерабатывающей установки. Если вы отвезете свою машину в магазин, они используют эти графики проверки уровня 3/уровня 4.

    Я надеюсь, что это помогает понять ценность графики ситуационной осведомленности и различия. В следующем блоге я переключу передачу (каламбур) на другую ценную информацию о производительности оператора.

    Диаграмма сходства — обзор

    6.3.3.1 Методы и инструменты бережливого производства

    Методы и инструменты бережливого производства: Six Sigma, 5S, JIT, Kaizen, Kanban, Защита от ошибок, Деревья текущей реальности, Диаграмма разрешения конфликтов, Диаграмма будущей реальности, Lean Metric, SMED ( Обмен штампов за одну минуту), стандартная работа, время такта, общее продуктивное техническое обслуживание (TPM), картирование потока создания ценности, диаграмма рабочего процесса и т. Д.

    Методика «Шесть сигм» представляет собой набор методологических принципов и статистических инструментов, которые в совокупности дают превосходные результаты.Методология была разработана в Motorola в середине восьмидесятых годов прошлого века и предназначалась для анализа производственного процесса и устранения ошибок. Эффективность и действенность данной методики доказана во многих ведущих компаниях (General Electric и Texas Instruments).

    Название «Шесть сигм» — это статистическая концепция, которая относится к шести стандартным отклонениям. В статистических терминах шесть сигм означают 3,4 дефекта на миллион возможностей (DMPO), где сигма представляет собой изменение по отношению к среднему значению процесса.

    С точки зрения бизнеса «Шесть сигм» определяется как бизнес-стратегия, которая используется для повышения прибыльности бизнеса за счет устранения ошибок, снижения затрат на низкое качество и повышения эффективности и результативности всех операций с целью удовлетворения или превышения потребностей и ожиданий клиентов. .

    Методология Six Sigma сочетает в себе инструменты для непрерывного улучшения процессов. Процессы анализируются, и ресурсы объективно назначаются тем процессам, которые требуют наибольшего внимания.Ошибки в процессе приводят к обработке, порче, дополнительной работе, увеличению затрат и т. д. Сосредоточение внимания на предотвращении ошибок и их эффективном и действенном устранении снизит трудовые нормы и затраты на процессы, поэтому ресурсы могут быть высвобождены для других инвестиций, и путем сравнения процессы могут быть приняты объективные решения о том, где разместить ресурсы.

    Применяются две основные методологии «Шесть сигм»: DMAIC (определение, измерение, анализ, улучшение, контроль) и DMADV (определение, измерение, анализ, проектирование, проверка).

    Метод DMAIC используется для улучшения бизнес-процесса и состоит из пяти этапов:

    (1)

    Определение – сначала необходимо определить цель проекта и цель проекта и собрать информацию о процессе. На этом этапе применяются следующие инструменты: диаграмма сходства, план коммуникаций, контрольные карты, CTQ (критическое значение для качества), обычные данные, модель Кано, диаграмма Парето и диаграмма SIPOC (поставщики, входы, процесс, выходы, клиенты).

    (2)

    Измерение – измеряйте существующую ситуацию с помощью различных инструментов: диаграммы управления, стандартные данные, блок-схема, гистограмма, системный анализ (MSA), определение операций, диаграмма Парето, анализ шести сигм и функция потерь Тагучи.

    (3)

    Анализ – анализ причин с использованием различных инструментов: мозговой штурм, диаграмма Исикавы, DOE (план экспериментов), гистограмма, проверка гипотез, диаграмма, контрольная диаграмма и древовидная диаграмма.

    (4)

    Улучшение – различные улучшения процессов или их частей с использованием различных инструментов: Сетевая диаграмма (диаграмма Ганта), Мозговой штурм, Диаграммы управления, Анализ видов и последствий отказов (FMEA), Гистограмма, Диаграмма Парето, Цикл PDCA и Матрица приоритетов.

    (5)

    Контроль – контроль самого процесса и его результатов. На этом этапе используются следующие инструменты: план коммуникаций, контрольные карты и цикл PDCA.

    Метод DMADV используется, когда необходимо внедрить процесс, спроектировать новый или реструктурировать PBS.Сама методология аналогична методу DMAIC. Экспертная группа по совершенствованию процесса сначала определяет критический уровень качества. Затем разрабатывается продукт или процесс оптимального качества.

    5S — это система для сокращения отходов и оптимизации производительности за счет поддержания порядка на рабочем месте и использования визуальных подсказок для достижения более стабильных результатов работы. Внедрение этого метода «очищает» и организует рабочее место в основном в его существующей конфигурации, и, как правило, это первый метод бережливого производства, который внедряют организации.

    5S, сокращенно от японского, — это простые, но эффективные методы организации рабочего места. 5S:

    Фаза 1 – Seiri – Сортировка: просмотр всех инструментов, материалов и т. д. на заводе и в рабочей зоне и сохранение только необходимых предметов. Все остальное сохраняется или выбрасывается.
    Фаза 2 — Seiton – Выпрямление или приведение в порядок: фокусируется на эффективности. Когда мы переводим это как «выпрямить или привести в порядок», это звучит как сортировка или подметание, но цель состоит в том, чтобы расположить инструменты, оборудование и детали таким образом, чтобы способствовать рабочему процессу.Например, инструменты и оборудование должны храниться там, где они будут использоваться (т. е. выпрямлять путь потока), а процесс должен быть установлен в порядке, обеспечивающем максимальную эффективность.
    Фаза 3 — Seisō – Подметание или уборка: систематическая уборка или необходимость содержать рабочее место в чистоте и порядке. В конце каждой смены рабочее место убирается и все возвращается на свои места. Это позволяет легко узнать, что куда идет, и быть уверенным, что все находится там, где должно быть.Ключевым моментом является то, что поддержание чистоты должно быть частью повседневной работы, а не случайной деятельностью, которая начинается, когда становится слишком грязно.
    Этап 4 — Seiketsu – Стандартизация: стандартизированные методы работы или последовательная и стандартизированная работа. Каждый точно знает, каковы его или ее обязанности, чтобы держаться выше 3S.
    Этап 5 — Shitsuke – Поддержка: Относится к поддержанию и пересмотру стандартов. После того, как предыдущие 4S были установлены, они становятся новым способом работы. Сосредоточьтесь на этом новом способе работы и не допускайте постепенного возврата к старым методам работы. Однако, когда возникает проблема, например, предлагаемое улучшение, новый способ работы, новый инструмент или новое требование к результату, то уместно рассмотреть первые 4S.

    Иногда добавляется шестая фаза «Безопасность».

    Этот метод появился как 3S, и он распространяется в последних тенденциях до 7S.По мнению одних авторов это отдельный метод, а другие рассматривают его как неотъемлемую часть бережливого подхода.

    Кайдзен (непрерывное совершенствование) в японской практике управления представляет собой продолжение постепенных улучшений и улучшений в области качества, технологий, процессов, корпоративной культуры, производительности, безопасности и управления. В этом методе задействованы все сотрудники. Основная философия кайдзен-менеджмента – быстрота, простота и легкость, но постоянное повышение операционной эффективности. Кайдзен требует небольших финансовых вложений, но серьезных изменений во взглядах, образе работы и мышлении всех сотрудников.

    Метод Кайдзен часто встречается в других методах и техниках (точно в срок, Канбан, 5S, 20 ключей).

    Существует два уровня кайдзен: кайдзен системы или потока фокусируется на общем потоке создания ценности, а кайдзен процессов фокусируется на отдельных процессах.

    Поток создания ценности — это все действия, как создающие, так и не создающие ценность, необходимые для перехода продукта от концепции к запуску и от заказа к доставке.К ним относятся действия по обработке информации от клиента и действия по преобразованию продукта на пути к покупателю. и диаграмма эффектов или диаграмма Исикавы) для решения проблем, заключается в том, чтобы увидеть несколько простых и практичных примеров диаграмм рыбьей кости .


    Диаграмма причин и следствий — это ключевой инструмент для анализа первопричин, который находит важное применение практически в любой сфере бизнеса, например, в управлении проектами, совершенствовании процессов, маркетинге и т.  д.

    На этой странице:

    • Что такое причинно-следственная диаграмма? Определение и значение.
    • Важность, цель и этапы диаграммы «рыбья кость».
    • 3 примера заполненной диаграммы «рыбья кость» (с изображениями).

    Являетесь ли вы исследователем маркетинга, руководителем проекта или студентом, понимание и определение проблем является для вас ключевой проблемой.

    Диаграмма Fishbone признана одним из лучших графических методов для понимания и решения проблем, поскольку она учитывает все возможные причины.

    Давайте определимся:

    Диаграмма «рыбий скелет» (также известная как диаграмма причин и следствий, диаграмма Исикавы или диаграмма «елочка») — это метод визуализации для категоризации потенциальных причин конкретной проблемы. Основная цель — найти первопричину.

    Это один из ключевых инструментов анализа первопричин, который сочетает в себе мозговой штурм с своего рода ментальной картой и заставляет вас думать обо всех потенциальных причинах данной проблемы, а не только об одной или двух.

    Прежде чем приступить к практическим примерам диаграмм «рыбий скелет», давайте посмотрим, почему диаграмма Исикавы так важна и каковы ее основные цели: .

  • Чтобы помочь вам определить основные причины.
  • Чтобы помочь вам четко определить взаимосвязь между факторами, вызывающими проблему.
  • Преимущества и важность диаграммы «рыбья кость»

    Существует множество преимуществ диаграммы Исикавы для анализа причин и решения проблем: способ.

  • Захватывает отношения между потенциальными причинами и показывает их на диаграмме.
  • Отличный инструмент для решения сложных задач , когда необходимо учитывать множество факторов.
  • Стимулирует углубленный анализ и оценку, т.к. позволяет детально изучить возможные причины.
  • Дает более полную картину и лучшее понимание проблемы.
  • Бусты и фреймворки для мозгового штурма о возможных причинах.
  • Стимулирует глубокое обсуждение проблемы членами команды.
  • Помогает поддерживать концентрацию команды.
  • Определите, где процесс не работает.
  • Теперь, когда мы знаем основы, давайте посмотрим на несколько простых и практических примеров причинно-следственной диаграммы.

    Примеры диаграммы «рыбья кость»:

    Пример 1:

    Предположим, вы специалист по онлайн-маркетингу, работающий в компании, у которой низкий трафик на сайте.Перед вами стоит задача найти основные причины. Вот пример диаграммы «рыбий скелет», которая может помочь вам разрешить ситуацию:

    Пример 2:

    Производительность нового веб-приложения компании-разработчика программного обеспечения слишком низкая. Давайте воспользуемся диаграммой «рыбий скелет» для отображения возможных причин:

    Пример 3:

    Наконец, давайте рассмотрим пример, связанный с нашей личной и здоровой жизнью. На приведенной ниже диаграмме «рыбий скелет» представлены некоторые распространенные причины ожирения человека.


    Создание диаграммы «рыбья кость» — это не двухминутный процесс. Чтобы сделать причинно-следственную диаграмму по-настоящему эффективной, необходимо выполнить несколько важных шагов:

    Диаграмма «рыбий скелет» Основные этапы:

    Шаг 1:  Определить и согласовать формулировку проблемы. После этого напишите формулировку проблемы в рамке с левой стороны доски или листа бумаги. Теперь нарисуйте горизонтальную линию на бумаге, начиная с коробки.

    Шаг 2:  Рассмотрите и проведите мозговой штурм по основным категориям факторов, связанных с проблемой.Если это сложно, вы можете использовать стандартные модели категоризации, такие как 5Ms и 1P. Часто эти причины подразделяются на:

    • Люди
    • Оборудование
    • Материалы
    • Измерения
    • Внешние факторы и т. д.

    Шаг 3 : Определите возможные причины. Для каждой из категорий факторов, которые вы нашли на шаге 2, проведите мозговой штурм по возможным причинам. Нарисуйте возможные причины ответвлениями от основной горизонтальной линии. Если причина слишком сложна, вы можете разбить ее на несколько подпричин.Нарисуйте их в виде маленьких линий, отходящих от каждой линии причины.

    Шаг 4: Проанализируйте только что созданную диаграмму. Теперь у вас есть обзор возможных причин. В зависимости от характера проблемы вам может потребоваться собрать и изучить дополнительную информацию, чтобы лучше понять причины. Это может включать проведение опросов, простую проверку гипотез (например, вопросы «Где?» и «Как?») и т. д.

    Инструменты для построения диаграммы «рыбий скелет»:

    Диаграмма «рыбий скелет» — один из популярных типов графиков. которые создаются легко.Вы можете создавать диаграммы «рыбий скелет» с помощью популярных онлайн-инструментов для создания диаграмм, таких как:

    Если вы предпочитаете бесплатные графические инструменты, вы можете попробовать:

    Наконец, вы можете использовать продукты Microsoft, такие как:

    Кроме того, некоторые бесплатные инструменты для создания ментальных карт отличный способ для создания диаграммы Исикавы.
