Сколько времени бетон набирает прочность
Устройство железобетонного монолитного фундамента требует знания и понимания
многих важных моментов.
Прежде чем залить смесь в опалубку, непрофессионалу в строительной теме следует подготовиться теоретически.
Имеет немалое значение время разборки опалубки. Как контролировать прочность и когда можно фундамент нагружать?
Сколько ждать набора прочности
Как указано в п.
Как бетон набирает прочность и как эти параметры контролировать
2.5 СНиП 2.03.01-84, для возведения фундаментов следует применять бетон не ниже М-200. Так как БМ-100 используют для устройства подготовки, само тело фундамента чаще всего выполняют из бетона М-200.
На твердость уложенного в опалубку раствора влияют разные факторы, в том числе такие:
- Правильное соотношение ингредиентов;
- Температура воздуха;
- Влажность воздуха;
- Период времени от приготовления смеси до укладки;
- Толщина слоя;
- Соблюдение технологии и пр.
Набор прочности представляет собой химический процесс, требующий оптимальных условий, наиболее важны тепло и влажность. В зависимости от соотношения этих показателей, процесс достижения нормативных прочностных характеристик длится до 28 суток.
Если чрезмерно жарко, то есть температура воздуха выше 25 градусов, то смесь будет растрескиваться, из нее быстро испарится влага, необходимая для нормального течения реакции твердения, а при температурах ниже +5 градусов процессы замедляются, что отрицательно сказывается на времени застывания.
Оптимальная температура +20 градусов по Цельсию. Уже с первых часов прочность смеси начинает увеличиваться: через 2,5 часа смесь схватится, но твердость еще слишком мала, чтобы бетон держал форму. Интенсивнее всего фундамент набирает прочность в первую неделю, достигая 70% от проектной. Застывание, твердение продолжается до 28 суток.
Контроль схватывания бетона
В условиях выполнения бетонных работ строительными предприятиями контроль качества проводится путем испытания образцов бетона следующими методами:
- Сжатием специальным оборудованием;
- Простукиванием массива молотком Кашкарова;
- Ультразвуковыми приборами (неразрушающий метод).
Для испытания на стационарном станке готовят кубики: из одной порции смеси заливают образцы размером 10×10 см в количестве не менее 3-х, маркируя сами образцы, а также фиксируя на них дату и время.
Кубики передают в специальную строительную лабораторию проводить испытания, где на основании нагрузки, при котором кубики разрушились, выполняют расчеты и выводят прочность бетона, учитывая возраст кубиков. Этот метод считается точным.
Простукивание молотком дает приблизительные результаты и относится к неточным методам. Молотки есть разных видов, а прибор конструкции Кашкарова примечателен тем, что сила удара не отражается на итоговых показаниях прочности. Сам молоток весит 400-800 г.
Прочностные показатели определяют по следам, остающемся на бетоне, в соответствии с таблицей, приведенной в нормативной литературе.
Ультразвуковые приборы основаны на определении скорости прохождения ультразвука через толщу бетона: чем плотнее бетон, тем меньше скорость. Кроме величины прочности, ультразвуковой метод позволяет установить наличие пустот, раковин в массиве фундамента или иного конструктивного элемента.
Специальные методы должны применяться профессионалами с опытом работы в строй. лаборатории, дилетанты не смогут определить точной величины сопротивления материала сжатию, то есть прочности.
В кустарных условиях проверка схватывания производят так: одновременно с укладкой смеси в опалубку заливают отдельно форму произвольного размера ( размером в плане 10×10 см), но желательно одинаковой с основным конструктивом высоты.
На 2 день с одной стороны опалубку нужно снять и посмотреть, держит ли бетон форму, насколько он схватился. При необходимости следует спустя сутки убрать опалубку с другой грани образца и проанализировать динамику схватывания. Один из образцов можно попытаться разбить, чтобы убедиться в его твердости.
Важно понимать, что образец меньших размеры, чем массив фундамента, а в небольшом объеме бетон застывает быстрее. Убедившись, что образец схватился, следует дать массиву дополнительное время 2-5 суток, чтобы получить желаемый результат — крепко затвердевший, схватившийся фундамент.
Когда снимать опалубку
Снятие опалубки можно осуществлять при острой необходимости на 3-5 день, но лучше выдержать 7-14 дней.
Хорошо схватившийся, набравший 30-70% прочности бетон сохраняет форму, не дает сколов разбирая опалубку.
Распалубка допустима в ранние сроки, если щиты, доски нужны для выполнения работ на другой захватке или на следующем объекте.
В приватном строительстве резонно не спешить и дать смеси набрать нужные показатели прочности, для чего потребуется 2 недели.
Через сколько можно нагружать фундамент
Давать нагрузку на фундамент — значит, выполнять следующий этап возведения здания, в случае с фундаментом это устройство стен:
Нагрузка приемлема тогда, когда бетон приобретет 100% проектных прочностных показателей. В этом случае можно не опасаться деформаций, разрушения фундамента, так как конструктив уже в состоянии воспринимать нагрузки от стен, перекрытий, кровли.
Такой срок наступает по прошествии 28-30 дней с момента заливки бетона в опалубку.
Этот срок можно сократить, если применить специальные средства — химические добавки, или же технологические приемы, как прогревание в холодное время года, полив водой или укрытие мокрыми матами летом, когда жара.
Если бетон схватывается в естественных условиях лучше не торопиться и снимать опалубку не раньше, чем через одну-две недели, а возводить стены в возрасте не менее 4 недель.
Рекомендуем посмотреть видео:
В конструкции фундамента ничего сложного нет, но лучше, когда этим занимаются профессионалы, у которых есть и опыт, и технические средства контроля застывания бетона.
Если все-таки заливка опалубки выполняется своими силами, то распалубку лучше сделать спустя 7-14 дней, а подвергать нагрузке — не раньше, чем через 28 дней с даты заливки.
Какую прочность набирает бетон за 3 суток. Сколько времени бетон набирает прочность

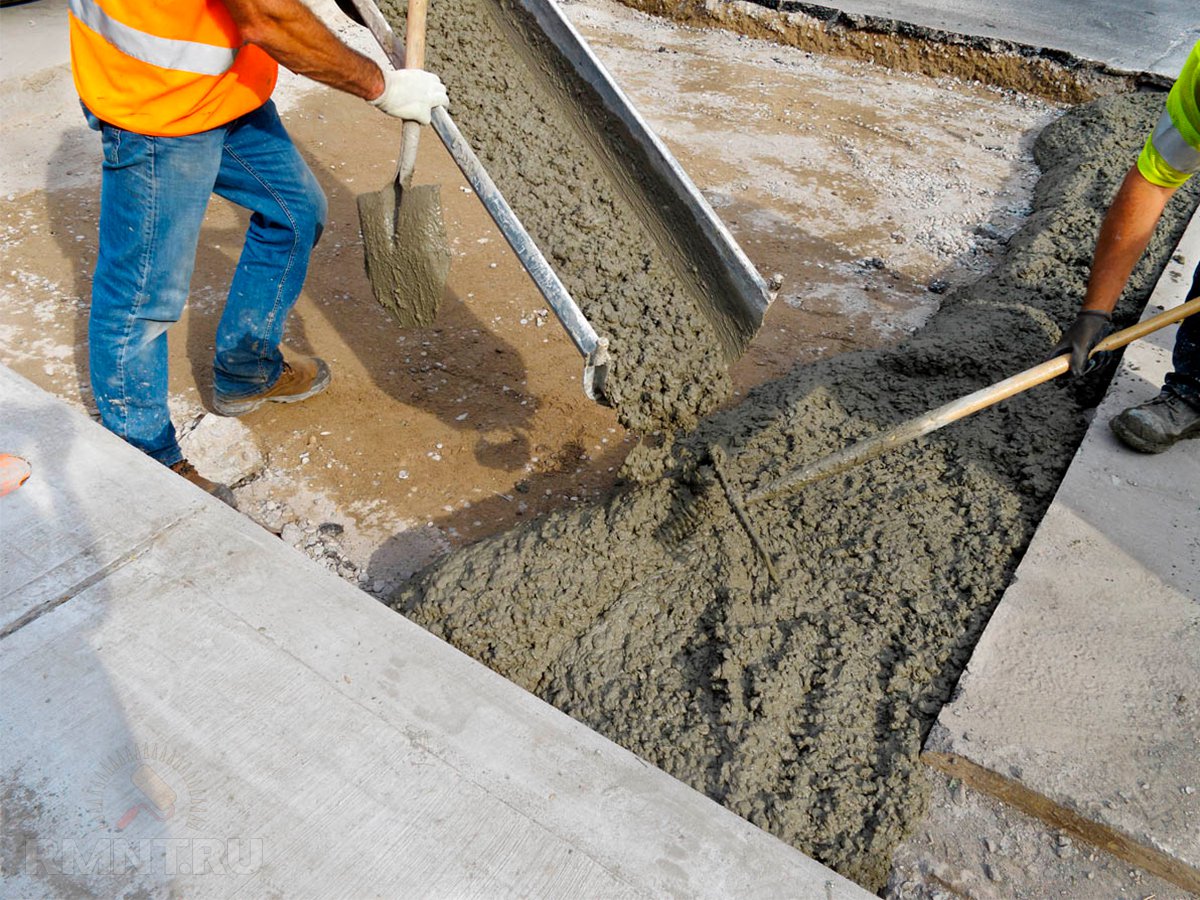

После завершения монолитных работ наступает достаточно продолжительный этап выдержки и набора железобетонными конструкциями прочности. Мы расскажем, в каком уходе нуждается бетон во время твердения, как его ускорить и какие физико-химические явления сопровождают этот процесс.
Химия процесса твердения
Сооружение бетонных конструкций, полностью отвечающих расчётным характеристикам — настоящее искусство, которое невозможно постичь без понимания сложной и непрерывной последовательности преобразований, происходящих в структуре материала. Прообразы строительных вяжущих, отдаленно напоминающих современный цемент, появились ещё во 3-2 тысячелетии до н.э. Однако состав и соотношение компонентов таких смесей подбирались исключительно экспериментальным путём вплоть до конца XVIII века, когда был запатентован так называемый «романцемент». Это стало первой вехой в научном подходе к развитию строительного бетона.
Химическая природа твердения современного цемента весьма сложна, она включает длинную цепочку перетекающих друг в друга процессов, в ходе которых формируются сначала простейшие химические, а затем всё более прочные физические связи, приводящие к образованию монолитного камнеподобного материала. Подробно рассматривать эти процессы для человека, неискушённого в химии как науке, нет никакого смысла, гораздо полезнее оценка внешних признаков таких явлений и их практического смысла.
В современном строительстве используется преимущественно портландская цементная смесь, состоящая из обожжённой глины, гипса и известняка, а с точки зрения химии — из оксидов кальция, кремния, алюминия и железа. Первичное сырье проходит термическую обработку и тонкое измельчение, после чего компоненты смешиваются в точно определённой пропорции. Главная цель обработки в процессе производства — разрушить природные химические и физические связи веществ, которые впоследствии восстанавливаются в присутствии воды. Цемент, в отличие от необработанной глины и извести, твердеет вследствие не высыхания, а гидратации, поэтому его намокание после окончательного отверждения не приводит к размягчению и повышению вязкости.
Нарастание прочности бетона
В отличие от атмосферных вяжущих, быстро отвердевающих на воздухе, цемент твердеет практически весь срок эксплуатации бетонных конструкций. Связано это с тем, что в толще застывшего изделия остаются вещества, не успевшие вступить в реакцию с водой. В действительности при производстве бетонной смеси воду в нее добавляют в количестве, заведомо недостаточном для реагирования всех частиц минерального вяжущего. Связано это с тем, что повышенное содержание воды в бетоне приводит к его расслоению, значительной усадке при твердении и появлении внутренних напряжений.
Тем не менее, остатки минеральных веществ продолжают реагировать, ведь в толще своей бетон имеет ненулевую влажность. Из-за этого его твердение происходит не мгновенно, а в течение продолжительного времени. Из всего срока твердения можно выделить наиболее интенсивный период, который для бетона на портландцементе составляет 28-30 дней. Если в течение этого времени бетонное изделие находится в соответствующих условиях, оно принимает 100% расчётной прочности. При этом всего за 6-8 дней твердения прочность бетона достигает 60-70% от марочной , а треть расчётной прочности изделие приобретает уже на 2-3 сутки.
Сезонная специфика
Твердение смесей на цементном вяжущем сопровождается двумя процессами — незначительным увеличением объёма и выделением тепла. Из-за этого протекание реакций отверждения может существенно отличаться в зависимости от внешних условий.
Сначала нужно разобраться с увеличением объёма. Этот процесс имеет определённую практическую пользу: способствует более лёгкому отделению опалубки и предварительно растягивает арматуру, увеличивая качество сцепления и позволяя стали воспринимать растягивающую нагрузку практически сразу после её возникновения, минуя стадию упругой деформации. Негативные последствия от расширения возникают в ситуациях, когда бетон стеснён формой, например при заливке бетонных стяжек, шпонок в сборно-монолитных конструкциях и производстве изделий в жёсткой несъёмной опалубке. В подобных случаях обязательно требуется устройство сжимаемой оболочки, компенсирующей линейное расширение.
Выделение тепла может иметь как положительный, так и отрицательный эффект. Для начала нужно понимать, что нагрев твердеющей бетонной массы наиболее ярко выражен в первые 50 часов после приготовления смеси. Интенсивность нагрева возрастает соразмерно габаритам изделия, ведь из толщи бетона сложнее отводить тепло. Также нужно учесть, что бетон с высоким содержанием цемента будет нагреваться сильнее низкомарочного.
При низких температурах воздуха способность бетона нагреваться в процессе твердения позволяет относительно легко поддерживать нормальный температурный режим. При том, что в обычных условиях минимальная температурная отметка для проведения бетонных работ составляет +5 °С, заливать изделия в несъёмную опалубку из пенополистирола можно даже при морозе до -3 °С: собственное выделение тепла позволит поддерживать необходимую температуру. Даже обычные бетонные конструкции можно защищать утепляющими материалами для поддержания нужного температурного режима или обустраивать тепляки, в которых просто сохраняется плюсовая температура. Важно отметить, что после набора бетоном 50-60% прочности мороз не оказывает разрушительного воздействия по той причине, что большинство воды уже успело вступит
время схватывания и набора прочности
Срок твердения бетона
Подавляющее большинство самодеятельных строителей считают по не совсем понятным причинам, что за окончанием укладки в опалубку либо завершением работ по выравниванию стяжки процесс бетонирования законченным. Между тем, время схватывания бетона значительно больше, чем время на его укладку. Бетонная смесь – живой организм, в котором по окончании укладочных работ происходят сложные и протяженные по времени физико-химические процессы, связанные с превращением раствора в надежную основу строительных конструкций.
Прежде чем производить распалубку и наслаждаться результатами приложенных усилий, нужно создать максимально комфортные условия для созревания и оптимальной гидратации бетона, без которой невозможно достижение требуемой марочной прочности монолита. Строительные нормы и правила содержат выверенные данные, которые приведены в таблицах времени схватывания бетона.
| Температура бетона, С | Срок твердения бетона, сутки | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 14 | 28 | |
| Прочность бетона, % | |||||||||
| 0 | 20 | 26 | 31 | 35 | 39 | 43 | 46 | 61 | 77 |
| 10 | 27 | 35 | 42 | 48 | 51 | 55 | 59 | 75 | 91 |
| 15 | 30 | 39 | 45 | 52 | 55 | 60 | 64 | 81 | 100 |
| 20 | 34 | 43 | 50 | 56 | 60 | 65 | 69 | 87 | — |
| 30 | 39 | 51 | 57 | 64 | 68 | 73 | 76 | 95 | — |
| 40 | 48 | 57 | 64 | 70 | 75 | 80 | 85 | — | — |
| 50 | 49 | 62 | 70 | 78 | 84 | 90 | 95 | — | — |
| 60 | 54 | 68 | 78 | 86 | 92 | 98 | — | — | — |
| 70 | 60 | 73 | 84 | 96 | — | — | — | — | — |
| 80 | 65 | 80 | 92 | — | — | — | — | — | — |
Содержащиеся в официальных таблицах данные, конечно, должны служить ориентиром при самостоятельном обустройстве бетонных или железобетонных конструкций. Но применение таких данных должно происходить в плотной практической привязке к реальным условиям строительства.
Уход за бетоном после заливки: основные цели и методы
Процессы, связанные с проведением мероприятий, которые предшествуют распалубке, содержат несколько технологических приемов. Цель выполнения таких мероприятий одна – создание железобетонной конструкции, максимально соответствующей по своим физико-техническим свойствам параметрам, которые заложены в проект. Основополагающим мероприятием, безусловно, является уход за уложенной бетонной смесью.
Уход заключается в выполнении комплекса мероприятий, которые призваны создать условия, оптимально соответствующие происходящим в смеси физико-химическим преобразованиям, во время набора прочности бетона. Неукоснительное следование предписанным технологией ухода требованиям позволяет:
- свести к минимальным значениям усадочные явления в бетонном составе пластического происхождения;
- обеспечить прочностные и временные значения бетонного сооружения в параметрах, предусмотренных проектом;
- предохранить бетонную смесь от температурных дисфункций;
- препятствовать прелиминарному отвердению уложенной бетонной смеси;
- предохранить сооружение от различного происхождения воздействий механического или химического генеза.
Процедуры ухода за свежеобустроенной железобетонной конструкцией следует начинать непосредственно по окончании укладки смеси и продолжаться до тех пор, пока ей не будет достигнуто 70 % прочности, предусмотренной проектом. Это предусматривается требованиями, изложенными в пункте 2.66 СНиПа 3.03.01. Распалубку можно провести и в более ранние сроки, если это обосновано сложившимися параметрическими обстоятельствами.
После окончания укладки бетонной смеси следует провести осмотр опалубочной конструкции. Цель такого осмотра – выяснение сохранения геометрических параметров, выявление протечек жидкой составляющей смеси и механических повреждений элементов опалубки. С учетом того, сколько времени застывает бетон, точнее сказать – с учетом времени его схватывания, проявившиеся дефекты необходимо устранить. Среднее время, за которое может схватиться свежеуложенная бетонная смесь, составляет около 2-х часов, в зависимости от температурных параметров и марки портландцемента. Конструкцию необходимо предохранять от любого механического воздействия в виде ударов, сотрясений, вибрационных проявлений столько, сколько времени сохнет бетон.
Стадии набора прочности бетонной конструкцией
Бетонная смесь любого состава имеет свойство схватываться и получать необходимые прочностные характеристики при прохождении двух стадий. Соблюдение оптимального соотношения временных, температурных параметров и значений приведенной влажности имеет определяющее значение для получения монолитной конструкции с запланированными свойствами.
Стадийные характеристики процесса заключаются в:
- схватывании бетонного состава. Время предварительного схватывания не велико и составляет ориентировочно 24 часа при средней температуре +20 Со. Начальные процессы схватывания происходят в течение первых двух часов по затворении смеси водой. Окончательное схватывание происходит, как правило, в течение 3–4 часов. Применение специализированных полимерных добавок позволяет, при определенных условиях, период начального схватывания смеси сократить до нескольких десятков минут, но целесообразность такого экстремального метода бывает оправданной по большей части при поточном производстве железобетонных элементов промышленных конструкций;
- отвердевании бетона. Бетон набирает прочность, когда в его массе протекает процесс гидратации, иными словами – удаление воды из бетонной смеси. Часть воды при прохождении этого процесса удаляется при ее испарении, другая часть связывается на молекулярном уровне с составляющими смесь химическими соединениями. Гидратация может происходить при неукоснительном соблюдении температурно-влажностного режима отвердевания. Нарушение условий приводит к сбоям в прохождении физико-химических процессов гидратации и, соответственно, к ухудшению качества железобетонной конструкции.
Зависимость времени набора прочности от марки бетонной смеси
Логически понятно, что применение для приготовления бетонных составов разных марок портландцемента приводит к изменению времени твердения бетона. Чем выше марка портландцемента, тем меньше время для набора прочности требуется смеси. Но при использовании любой марки, будь это марка 300 либо 400, не следует прикладывать к железобетонной конструкции значительные механического характера нагрузки раньше, чем по истечении 28 дней. Хотя время схватывания бетона по таблицам, приведенным в строительных правилах, может быть и меньше. Особенно это касается бетонов, приготовленных с применением портландцемента марки 400.
| Марка цемента | Время твердения различных марок бетона | |||||||
|---|---|---|---|---|---|---|---|---|
| за 14 суток | за 28 суток | |||||||
| 100 | 150 | 100 | 150 | 200 | 250 | 300 | 400 | |
| 300 | 0.65 | 0.6 | 0.75 | 0.65 | 0.55 | 0.5 | 0.4 | — |
| 400 | 0.75 | 0.65 | 0.85 | 0.75 | 0.63 | 0.56 | 0.5 | 0.4 |
| 500 | 0.85 | 0.75 | — | 0.85 | 0.71 | 0.64 | 0.6 | 0.46 |
| 600 | 0.9 | 0.8 | — | 0.95 | 0.75 | 0.68 | 0.63 | 0.5 |
Проектирование, строительство и окончательное обустройство любых построек с применением железобетонных компонентов требует внимательного отношения ко всем стадиям возведения. Но от тщательности изготовления бетонных составляющих, в особенности фундаментов, в значительной степени зависит долговечность и надежность всего сооружения. Соблюдение сроков, за какое время схватываются бетонные смеси и составы, можно с уверенностью назвать основой успеха в любом строительном процессе.
График набора прочности бетона – таблица по времени
Возведение конструкций различной конфигурации и назначения предполагает заливку фундамента. Поэтому многие строители, преимущественно начинающие, интересуются тем, каково же время набора прочности бетона. Сразу стоит отметить, что этот процесс зависит от многочисленных моментов, среди которых не только условия окружающей среды, но и составляющие самого раствора, используемого для заливки фундамента.
В этой статье мы попробуем разобраться, как набирает прочность бетон и есть ли методы ускорения этого процесса.
В чем суть процесса?
Условно, он делится на 2 этапа:
- Схватывание. Этот этап происходит в течение первых 24 часов после замешивания основы. Время схватываемости раствора зависит от показателей температуры в помещении или на улице. И если обеспечить должные условия, то можно ускорить схватывание бетонной массы.
- Твердение. Как только основа схватится, то наступает затвердение. Как ни странно, но затвердевание фундамента продолжается в течении 12-24 месяцев. При этом заявленные производителем значения, при обеспечении благоприятных условий, определяется на 28 день после заливки.
Интересно, что во многих источниках можно найти, от чего зависит кинетика набора прочности – температур, время. влажность, качество ингредиентов. Но мало где найдешь ответ на вопрос, за счет чего бетон набирает прочность? Это происходит в процессе гидратации цемента.
В сухом материале присутствуют 4 основных элемента:
- аллит;
- белит;
- трехкальциевый алюминат;
- четырехкальциевый аллюмоферрит.
Первым при замесе в реакцию вступает аллит, но это самый хрупкий минерал. Далее идут алюминаты и алюмоферриты. Последним в реакцию вступает белит, он же и дает необходимую прочность. При этом он гидратируется постепенно, ежегодно набирая нужные параметры. Даже спустя 50 лет процесс гидратации идет, соответственно, все это время бетон продолжает набирать прочность.
Процесс гидратации цемента начинается с момента смешения с водой и продолжается в течение долгого времени
Что же касается именно бетона, то его параметры зависят от степени гидратации цемента. Если речь идет о низкой степени, то спустя 4 недели она достигнет искомых 90%. В высокопрочном составе через это же время будет только половина (до 49%), и в дальнейшем с течением времени она будет только нарастать. В среднем за 3-5 лет прирост составляет порядка 60%.
Что влияет на вызревание фундамента
Как было сказано ранее, на то, сколько бетон набирает прочность, влияет целый ряд нюансов, к основным из которых относится:
- температурные условия окружающей среды;
- уровень влажности в месте, где производится заливка основы;
- марка цемента;
- время.
Температурные условия
Набор прочности бетона в зависимости от температуры окружающей среды, это актуальный вопрос для большинства людей, которые собственными силами занимаются заливкой фундамента. Тут стоит запомнить одно главное правило: чем холоднее на улице или в помещении, где проводится бетонирование поверхности, тем больше время твердения.
Скорость набора прочности бетона в зависимости от температуры
При температуре ниже 0°С укрепление основы приостанавливается и, как следствие, срок набора прочности увеличивается на неопределенное время. Порой достижение заявленных производителем прочностных характеристик происходит спустя несколько лет. Это когда процесс происходит в северных регионах. Такое явление обусловлено тем, что вода, имеющаяся в цементной массе, замерзает. А поскольку за счет влаги обеспечивается необходимая для процесса гидратация, то и затвердевание, так сказать, «замораживается».
Но как только на улице начнет теплеть и станет выше нулевой отметки, твердение продолжится. И так далее. Так выглядит набор прочности бетона в зависимости от температуры.
Теплые погодные условия «активизируют» и ускоряют твердение цементной основы. Скорость твердения бетона в зависимости от температуры прямо пропорциональна увеличению показателей окружающей среды. Так, при 40°С заявленные производителем показатели достигаются через 7-8 дней. Именно по этой причине многие опытные специалисты рекомендуют проводить заливку бетонного фундамента на приусадебном участке в жаркую погоду, за счет чего требуется гораздо меньше времени на организацию всего строительного процесса в целом, нежели в случае с заливкой фундамента в более холодную погоду.
Зимой, как только температура опускается до отметки 0 градусов, процесс гидратации полностью прекращается
Но даже в этом случае не стоит «пережаривать» бетон – пока нижние слои схватятся, верхние начнут трескаться. Это не добавляет ни эстетики, ни твердости. При проведении работ в жаркое время поверхность 2-3 раза в день обильно поливают водой и накрывают целлофаном.
За сколько бетон набирает прочность в зимнее время года? По сути, возведение фундамента зимой – это трудоемкий процесс, который требует использования специального оборудования для регулярного прогрева цементной массы с целью ускорения процесса его затвердевания.
При работе с бетонной массой с целью ускорения ее затвердевания нагрев свыше 90°С недопустим. Это может привести к растрескиванию будущей поверхности.
Для того, чтобы понять каким образом температура влияет на процесс затвердевания, можно изучить график набора прочности бетона. Это позволит визуально разобраться в данном явлении. График набора состоит из линий, которые выстроены на основании данных, собранных для цемента М400 при разном режиме.
График твердения бетона позволяет определить, какое процентное соотношение от марочных показателей будет достигнуто через некоторый временной промежуток. Проще говоря, по этим линиям можно узнать, сколько дней масса набирает марочное значение твердости при той или иной температуре.
График набора прочности по марке цемента
Время
С целью определения оптимального, можно даже сказать, безопасного срока начала проведения строительных работ зачастую берется во внимание таблица набора прочности. По ней можно с легкостью определить за какое время застынет фундамент, приготовленной из той или иной марки цемента. Поэтому опытные специалисты всегда и пользуются подобными информационными таблицами.
|
Марка цемента |
Среднесуточная t цементной основы, °С |
Срок затвердевания по суткам |
||||||
|
1 |
2 |
3 |
5 |
7 |
14 |
28 |
||
|
Показатели твердости бетонной массы на сжатие (% от заявленной) |
||||||||
|
М200-300, замешанный на портландцементе марки 400-500 |
2 |
3 |
6 |
8 |
12 |
15 |
20 |
25 |
|
0 |
5 |
12 |
18 |
28 |
35 |
50 |
65 |
|
|
+5 |
9 |
19 |
27 |
38 |
48 |
62 |
77 |
|
|
+10 |
12 |
25 |
37 |
50 |
58 |
72 |
85 |
|
|
+20 |
23 |
40 |
50 |
65 |
75 |
90 |
100 |
|
|
+30 |
35 |
55 |
65 |
80 |
90 |
100 |
— |
|
В том случае, если нормативно-безопасный срок установлен на отметке в 50%, то самым оптимальным сроком старта строительных работ будет 72-80% от заявленных марочных показателей.
Показатели влажности
Сниженные показатели влажности окружающей среды негативно отражаются на процессе твердения фундаментной базы. При полнейшем отсутствии влаги процесс гидратации практически не происходит, и набор твердости неизбежно останавливается. Именно поэтому очень важно следить за влажностью заливаемого фундамента.
Если в помещении или на улице, где осуществляется заливка или кладка фундамент, повышенная влажность (70-90°), то скорость нарастания прочностных показателей возрастает.
Прогрев до такого высокого температурного режима при минимальных значениях влажности обязательно приведет к засыханию залитой поверхности и снизит скорость твердения. Чтоб избежать таких последствий, необходимо регулярно производить увлажнение. При таких обстоятельствах в жаркую погоду твердение будет происходить очень быстро.
ВИДЕО: Сколько твердеет бетон
Состав и эксплуатационные данные цемента
Если цемент обладает способностью тепловыделения и сразу после заливки он быстро твердеет, то после замерзания в цементной массе воды процесс твердения неизменно остановится. По этой причине во время строительных работ холодное время года лучше отдавать предпочтение смесям, приготовленным на основе противоморозных добавок.
Так, к примеру, глиноземистая масса после заливки выделяет в 7 раз больше теплоэнергии, нежели обычный портландцемент. Благодаря этому замешанная на основе такого цемента строительная смесь способна быстро набирать прочность даже при температуре ниже 0°С. что, собственно, и обусловлено его популярностью использования в холодное время года.
Стоит отметить и то, что марка цемента также влияет на скорость твердения заливки или кладки. Представленная дальше таблица наглядно демонстрирует эти данные.
|
Марка цемента |
Показатели критической твердости (% от заявленной), минимум |
|
Для предварительно напряженных поверхностей |
70 |
|
М15-150 |
50 |
|
М200-300 |
40 |
|
М400-500 |
30 |
Вот, собственно, и все, что нужно знать о затвердевании фундамента. Надеемся, эта информация будет использована вами на практике и поможет достичь поставленной задачи наилучшим образом!
ВИДЕО: Как ускорить затвердевание бетона
Сколько лет бетон набирает полную прочность. От чего зависит и как быстро происходит набор прочности бетона
*информация размещена в ознакомительных целях, чтобы поблагодарить нас, поделитесь ссылкой на страницу с друзьями. Вы можете прислать интересный нашим читателям материал. Мы будем рады ответить на все ваши вопросы и предложения, а также услышать критику и пожелания по адресу [email protected]Бетон представляет собой строительный материал из смеси заполнителя и вяжущего вещества, которые при затворении водой переходят из жидкого состояния в твёрдое. В качестве заполнителей применяют песок, керамзит, щебень и другие сыпучие материалы с зернистой структурой.
Вяжущие вещества для бетонов имеют органическую и неорганическую природу. К органическим относят полимеры, битумы, клей. Неорганические — цемент и его разновидности, жидкое стекло, гипс и т.д.

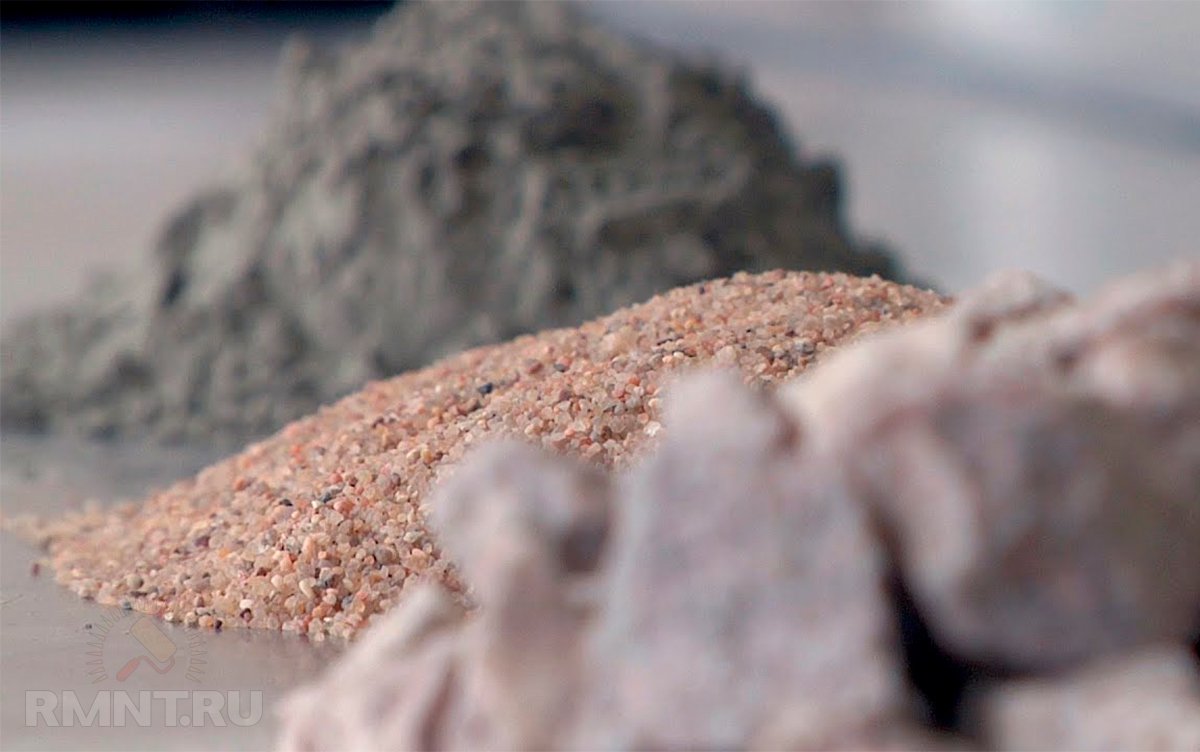

Состав бетона — выбранные заполнитель и вяжущее вещество, а также их соотношение — влияют на его прочностные характеристики и область применения. Если Вас интересуют прямые поставки качественного бетона, воспользуйтесь ссылкой на бетонный завод по адресу https://betonnijzavod.ru .
Набор прочности бетона
Прочность бетона — это его основное физико-механическое свойство. Набор прочности представляет собой химическую реакцию гидратации — взаимодействие воды и вяжущего вещества, в результате которой образуется бетонный камень.
Набор прочности бетонным камнем включает 2 стадии:
- схватывание, происходящее в первые сутки после приготовления бетонной смеси. Чем выше температура окружающей среды, тем быстрее схватывается бетон. Тем не менее, в этот период смесь остаётся подвижной и на неё можно воздействовать, т.е. заливать в опалубку и уплотнять;
- твердение. Этот процесс занимает 28 дней. Столько времени требуется бетону, чтобы затвердеть до проектной отметки. Иными словами, стать полноценной строительной конструкцией.
Вяжущие вещества придают бетону дополнительное свойство, называемое усадкой. Затвердевший бетонный камень постепенно набирает окончательную прочность в течение нескольких лет, слегка сжимаясь и растрескиваясь при этом.
Бетон не набирает прочность: причины
В зависимости от марки бетона, а также условий окружающей среды существуют регламентированные значения прочности на стадиях:
- снятия опалубки;
- начала эксплуатации конструкции;
- контроля качества получившегося бетона.
Фактически полученные значения могут не соответствовать нормативным по следующим причинам:
- использование слишком большого количества воды;
- отсутствие в составе противоморозных добавок или пренебрежение прогревом бетонной смеси при проведении работ в условиях ниже +5 градусов;
- использование перемёрзших компонентов;
- недостаточное уплотнение смеси;
- слишком длительный замес;
- некачественное вяжущее, в частности, цемент и его разновидности;
- неправильно подобранное соотношение «заполнитель-вяжущее»;
- использование некачественных добавок;
- ненадлежащий уход за залитым бетоном или его отсутствие.
Чаще всего для решения проблемы прибегают к экстренному прогреву бетона в течение нескольких дней. Если после этого прочность не достигает 70% от проектной, то решается вопрос о демонтаже конструкции или разработке мероприятий по её усилению.
По присвоенной марке бетона можно понять, на какую наибольшую нагрузку в кгс/см 2 рассчитано то или иное изделие. Конечно, все железобетонные изделия выпускают с производства уже с отпускной прочностью, которая в летний период должна быть не менее 70% от марочной, а зимой — не менее 90%. Поэтому строительные организации могут сразу применять изделие в эксплуатацию.
Но потребителям, которые покупают готовую бетонную смесь для заливки фундамента или хотят самостоятельно ее изготовить, будет интересно узнать, за сколько дней набирает прочность бетон и как этого добиться быстро?
28 дней для марочного контроля
Для марочного контроля технологи применяют период в 28 дней. Первую неделю, при теплой погоде, б
Строительный миф №2. Нужно ли после заливки бетона ждать 28 суток?
Вопрос: сколько нужно ждать, пока произойдет затвердения бетона? Как и за какое время бетон набирает прочность? Действительно ли нужно ждать 28 суток после того, как залит бетон? Когда можно нагружать бетонные конструкции?
Каждому застройщику или строителю выгоднее построить конструкцию, здание или сооружение за кратчайшие сроки. Но бытует целый ряд мнений о том, что необходимо после выполнения работ по бетонированию конструкций ждать пока конструкция «затвердеет», чтоб потом приступить к следующему этапу строительства.
Как и за какое время бетон набирает прочность?
Нужно ли после заливки бетона ожидать 28 суток?
Для правильного вывода необходимо проанализировать нормативные документы и определить режим, этапы и сроки строительства.
При выполнении бетонных работ сталкиваются с двумя актуальными вопросами:
- Через какое время можно снимать опалубку?
- Через какое время можно нагружать железобетонный элемент или конструкцию?
Рассмотрим последовательно эти вопросы.
Для сборных железобетонных изделий очень важно определить отпускную прочность.
Отпускная прочность – это набранная прочность бетона, устанавливаемая нормативами, при которой железобетонное изделие возможно поставлять с завода на строительную площадку.
Величина отпускной прочности устанавливается согласно ГОСТов или других нормативных документов в зависимости от:
- вида и размера конструкции;
- состава бетона;
- условий твердения;
- температуры окружающей среды и климатических условий региона;
- сроком и величины загрузки;
- условия транспортировки.
Ниже, в таблице 1 приводятся в зависимости от вида и класса бетона, усредненные значения отпускной прочности в процентах от проектной.
Таблица 1
| Вид бетона | Отпускная прочность (% от проектного класса бетона) |
| Тяжелый бетон и бетон на пористом заполнителе с классом С10 и выше | 50 % |
| Тяжелый бетон класса С7,5 и ниже | 70 % |
| Бетон на пористом заполнителе, класс С7,5 и ниже | 80 % |
| Бетон всех видов и классов при автоклавном твердении | 100 % |
Итак, отпускная прочность сборных железобетонных изделий в зависимости от целого ряда факторов составляет 50÷100% от проектной. Вывод №1: при достижении отпускной прочности можно уже производить монтаж и затем нагружать железобетонные конструкции, с расчетом на то, что полное нагружение (100%) наступит не позже 28 суток от момента изготовления изделий. Более конкретный порядок и сроки нагружения сборных конструкций оговаривается в ППР (проект производства работ).
Также в строительстве существует такое понятие, как распалубочная прочность.
Распалубочная прочность – это минимальная набранная прочность бетона, при которой возможно извлечь опалубку, не повреждая бетон. Для сборных железобетонных изделий опалубочная прочность должна быть достаточная для безопасной транспортировки. Условия и скорость набора прочности для каждого изделия или конструкции определяются предприятием-изготовителем.
В условиях стройплощадки, при изготовлении монолитных конструкций распалубку, как правило выполняют непосредственно перед началом загружения конструкции.
СНиП 3.03.01-87 устанавливает следующие условия распалубки железобетонных конструкций ( смотри таблицу 2).
Таблица 2
| Параметр | Распалубочная прочность (% от нормативной, на 28 сут) |
| Прочность бетона (в момент распалубки конструкций), не ниже: | |
| — теплоизоляционного | 0,5 МПа |
| — конструкционно-теплоизоляционного | 1,5 МПа |
| — армированного | 3,5 МПа, но не менее 50 % проектной прочности |
| — предварительно напряженного | 14,0 МПа, но не менее 70 % проектной прочности |
| Распалубка железобетонных конструкций с последующей обработкой бетона (п. 2.34) | 70 % от проектной прочности |
Российский нормативный документ ТР 80-98 «Технические рекомендации по технологии бетонирования безобогревным способом монолитных конструкций с применением термоса и ускоренного термоса» приводит следующие разрешения по распалубки и нагрузки конструкций, таблица 3.
Необходимая прочность бетона для распалубки и нагрузки конструкции:
Таблица 3
| Строительные конструкции | Фактическая нагрузка, % от нормативной | |
| свыше 70% | 70% и менее | |
| прочность бетона, % от проектной | ||
| Боковые щиты опалубки на фундаменте и колоннах, стенах, ригелей и балок допускается при нормальных условиях твердения | Снимать через 6 — 72 ч | |
| Несущие щиты опалубки | 100 | См. ниже |
| Длина пролета несущих железобетонных плит до 3 м | 100 | 70 |
| Длина пролета несущих железобетонных плит (кроме плит) до 6 м | 100 | 70 |
| Колонны, несущие конструкции (балки, ригели, плиты) пролетом 6 м и более | 100 | 80 |
| Конструкции с напрягаемой арматурой | 100 | 80 |
Примечания:
- Следует твердо помнить, что полностью на 100 % загружать конструкцию можно только, когда бетон наберет свою полную проектную прочность.
- Снимать боковые щиты ненесущей части опалубки можно при условии, когда разность температур между бетоном и наружным воздухом соответствует следующему условию:
- Dt = 20 °С для конструкций с Мп = 2 – 5;
- Dt = 30 °С для конструкций с Мп больше 5, где Мп — модуль поверхности конструкции (отношение суммы площадей охлаждаемых поверхностей конструкций в м2 к ее объему в м3), м-1 .
Дальнейшие мероприятия по выполнению опалубочных работ и движение работников по железобетонным конструкциям допускается, когда прочность бетона составляет 1,5 МПа и более. (СНиП 3.03.01-87, п. 2.17). Также, в этом нормативном документе есть указание (п.2.110), что при использовании промежуточных опор (подпорок) для перекрытия пролетов, при частичной или последовательной снятии опалубки, допустимая распалубочная прочность может быть понижена, а это означает большую оборачиваемость опалубки и уменьшения сроков строительства. Более конкретные мероприятия по раннем снятие опалубки должно определятся исходя из конкретных условий строительства и освещаться в ППР.
Некоторые литературные источники указывают следующие значения для распалубки железобетонных конструкций, табл. 4:
Таблица 4
| Конструкция | Минимальная распалубочная прочность (% от нормативной, на 28 сут) |
| Железобетонные плиты и своды с длиной пролета до 2 м | 50% |
| Железобетонные балки с длиной пролета до 8 м | 70% |
| Все несущие железобетонные конструкции с длиной пролета более 8 м | 100% |
| Железобетонные конструкции с жесткой арматурой (колоны, армированные сварными несущими двутавровыми балками) | 25% |
Вывод №2: исходя из всего выше приведенного и анализируя все таблицы по распалубочной прочности бетона и его нагружении, распалубочная прочность находится в пределах 50…80% от проектной. Тогда:
- распалубку конструкции допускается проводить, когда фактическая прочность бетона достигнет 70% от проектной, и в этом случае можно постепенно загружать дальше;
- распалубку конструкции допускается проводить, при фактической прочности 50% от проектной, только необходимо установить дополнительные опоры для страховки и исключения прогибов. В этом случае также можно постепенно нагружать конструкцию (ставить опалубку, кладку, и т.д.).
Через сколько времени бетон может набрать распалубочную прочность, при которой можно еще и нагружать конструкцию?
Как уже выше вспоминалось, при разных условиях (температура, влажность, атмосферные осадки и т.д.) разный бетон набирают прочность по разному. На рис. 2 приведен график скорости набора прочности в зависимости от температуры ТВО (тепло влажностной обработки).
Из графика видно, что в лабораторных условиях при постоянной температуре 60°С среднюю распалубочную прочность бетон (70%) приобретает через 32 часа (1,3 сут), а при температуре 30°С – приобретает примерно за 4 сут.
Так как на строительных объектах, в течении суток температура окружающего воздуха колеблется, то берут во внимание среднесуточную температуру, которая летом составляет 18…28°С, а осенью достигает и 5…10°С. При таких температурах бетон будет набирать прочность намного медленнее.
Рис. 1. График скорости набора прочности бетона в зависимости от температуры ТВО (тепло влажностной обработки) [1]
На предприятиях по изготовлению бетона и конструкций из него, должны быть графики набора прочности бетона определенного состава. Для примерного определения прочности конкретного бетона, можно воспользоваться графиками набора прочности в зависимости от вида цемента, температуры и класса бетона (рис. 2) из нормативных документов [2, 3].
Ниже приведен рост прочности бетона в зависимости от температуры окружающего воздуха или ТВО, (в % от R28):
а) класс С15–С25 на основе портландцемента марки М400
б) класс С30 на основе портландцемента марки М500
в) класс С15–С25 на основе шлакопортландцемента марки М400
г) класс С40 на основе портландцемента марки М600
д) быстротвердеющий высокоактивный портландцемент (БТЦ)
Графики набора прочности (табл. 5-9)
Набор прочности бетона класса С15 – С25 на портландцементе марки М400 (% от R28):
Таблица 5
| Возраст бетона, сут. | Температура бетона, °С | ||||||||
| -3 | 0 | 5 | 10 | 20 | 30 | 40 | 50 | 60 | |
| 1/2 | — | 1 | 4 | 5 | 12 | 17 | 28 | 38 | 50 |
| 1 | 3 | 5 | 9 | 12 | 23 | 35 | 45 | 55 | 63 |
| 2 | 6 | 12 | 19 | 25 | 40 | 55 | 65 | 75 | 80 |
| 3 | 8 | 18 | 27 | 37 | 50 | 65 | 77 | 85 | — |
| 5 | 12 | 28 | 38 | 50 | 65 | 78 | 90 | — | — |
| 7 | 15 | 35 | 48 | 58 | 75 | 87 | 98 | — | — |
| 14 | 20 | 50 | 62 | 72 | 87 | 100 | — | — | — |
| 28 | 25 | 65 | 77 | 85 | 100 | — | — | — | — |
Набор прочности бетона класса С30 на портландцементе марки М500 (% от R28):
Таблица 6
| Возраст бетона, сут. | Температура бетона, °С | ||||||||
| -3 | 0 | 5 | 10 | 20 | 30 | 40 | 50 | 60 | |
| 1 | — | 8 | 12 | 18 | 28 | 40 | 55 | 65 | 70 |
| 2 | — | 16 | 22 | 32 | 50 | 63 | 75 | 85 | 90 |
| 3 | 10 | 22 | 32 | 45 | 60 | 74 | 85 | 92 | 98 |
| 5 | 16 | 32 | 45 | 58 | 74 | 85 | 96 | — | — |
| 7 | 19 | 40 | 55 | 66 | 82 | 92 | 100 | — | — |
| 14 | 25 | 57 | 70 | 80 | 92 | 100 | — | — | — |
| 28 | 30 | 70 | 90 | 90 | 100 | — | — | — | — |
Набор прочности бетона класса С15 – С25 на шлакопортландцементе марки М400 (% от R28):
Таблица 7
| Возраст бетона, сут. | Температура бетона, °С | ||||||||
| -3 | 0 | 5 | 10 | 20 | 30 | 40 | 50 | 60 | |
| 1/2 | — | — | 2 | 4 | 7 | 20 | 25 | 32 | 42 |
| 1 | — | 3 | 6 | 10 | 16 | 30 | 40 | 50 | 65 |
| 2 | 3 | 8 | 12 | 18 | 30 | 40 | 60 | 75 | 90 |
| 3 | 5 | 13 | 18 | 25 | 40 | 55 | 70 | 90 | — |
| 5 | 8 | 20 | 27 | 35 | 55 | 65 | 85 | — | — |
| 7 | 10 | 25 | 34 | 43 | 65 | 70 | 92 | — | — |
| 14 | 12 | 35 | 50 | 60 | 80 | 96 | 100 | — | — |
| 28 | 15 | 15 | 65 | 80 | 100 | — | — | — | — |
Набор прочности бетона класса С40 на портландцементе марки М600 (% от R28):
Таблица 8
| Возраст бетона, сут | Температура бетона, °С | |||||
| 0 | 5 | 10 | 20 | 30 | 40 | |
| 1 | 8 | 13 | 21 | 32 | 45 | 59 |
| 2 | 17 | 25 | 36 | 52 | 65 | 75 |
| 3 | 23 | 35 | 46 | 62 | 74 | 83 |
| 7 | 42 | 57 | 68 | 83 | 90 | 98 |
| 14 | 58 | 73 | 82 | 94 | 100 | — |
| 28 | 71 | 83 | 92 | 100 | — | — |
Набор прочности бетона с применением противоморозных добавок:
Таблица 9
| Противоморозная добавка | Вид вяжущего | Температура твердения бетона, °С | Прочность бетона, % от R28 при твердении на морозе через число суток | |||
| 7 | 14 | 28 | 90 | |||
| 1) Нитрит натрия (в водном растворе), NaNO2 | портландцемент | -5 | 25 | 40 | 60 | 100 |
| -10 | 15 | 25 | 35 | 70 | ||
| -15 | 5 | 10 | 20 | 50 | ||
| 2) Нитрит натрия кристаллический, NaNO2 | портландцемент | -5 | 25 | 40 | 60 | 100 |
| -10 | 15 | 25 | 35 | 70 | ||
| -15 | 5 | 10 | 20 | 50 | ||
| 3) Нитродап | шлакопортландцемент | -5 | 15 | 25 | 45 | 90 |
| -10 | 10 | 15 | 25 | 60 | ||
| -15 | — | 5 | 15 | 40 | ||
Вывод №3: из графиков и таблиц видно, что бетон на основе портландцемента при среднесуточной температуре 10 и выше набирает 50% прочности от проектной за 5…7 суток, а бетон на шлакопортландцементе набирает при тех же самых условиях – за 14 и более суток. Зимой при отрицательных температурах с применением даже противоморозных добавок (табл.9) бетон набирает проектную прочность за 90 суток и больше. Для ускорения времени набора требуемой прочности при зимнем бетонировании необходимо использовать электропрогрев.
Для быстрого набора прочности, согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции. 2. Бетонные работы» (п. 2.15) за бетоном нужен соответствующий уход. Уход за бетоном начинается сразу после укладки его в опалубку и продолжают до момента распалубки. Бетон следует хранить от прямого попадания солнечных лучей и атмосферных осадков, ветра, а также создать тепловлажностные условия для его твердения (накрыть пленкой). Рекомендуется бетон изготовленный на портландцементе в течении 7 суток поливать водой, а на основе малоактивных и шлакопортландцементах поливать не менее 14 суток. При температуре воздуха 15°С рекомендуется поливать бетон через 3 часа в течении первых 3 суток. При средней температуре воздуха от +5 до 0°С полив и смачивания бетона не осуществляется. Полная нагрузка (расчетная) железобетонных конструкций допускается только после того, как бетон будет иметь проектную прочность.
Рекомендации по выполнению фундаментов
Отдельно хотелось заострить внимание на фундаменте, так как есть некоторые особенности его работы:
- Наилучшее время для строительства фундамента является лето (хороший температурный режим).
- Нежелательно, подвергать фундамент длительному простою, т.к. замокание котлована, морозное пучение, попеременное замораживание и оттаивание грунтов основания приводит к его разрушению.
- Выше перечисленные факторы приводят к неравномерной усадке фундамента.
- Если все-таки есть необходимость оставить фундамент зимовать, необходимо его «законсервировать» — закрыть и защитить от атмосферных осадков, исключить замокания и затопление грунта вблизи фундамента (примерно 0,4…0,5 м).
- Так как бетон при благоприятных условиях набирает 50…80% от проектной прочности за 7…14 дней, тогда допускается нагружать фундамент через 7…14 суток, с учетом, что полное нагружение (100%) наступит только после 28 суток с момента заливки фундамента.
- При использовании ускорителей твердения при нормальной температуре возможно уже нагружать фундамент и через 5 дней.
- Фундамент следует нагружать равномерно, чтобы избежать неравномерной осадки основания.
Для более точной подстраховки для контроля прочности фундаментов или других железобетонных конструкций изготавливают серию стандартных образцов-кубов 150х150х150 или 100х100х100 мм, которые потом испытывают на сжатие.
Литература:
- Как построить дом. Как бетон набирает крепость? Время затвердевания бетона, график набора крепости. Режим доступа: ссылка на статью.
- ТР 80-98 Технические рекомендации по технологии бетонирования безобогревным способом монолитных конструкций с применением термоса и ускоренного термоса. МОСКВА – 1998.
- ВСН 20-68 Указания на бетонирование в зимнее время дорожных оснований под асфальтобетонные покрытия в г. Москве.
Автор публикации эксперт GIDproekt
Конев Александр Анатольевич
Сколько времени фундамент набирает прочность после заливки
Устройство железобетонного монолитного фундамента требует знания и понимания многих важных моментов.
Прежде чем залить смесь в опалубку, непрофессионалу в строительной теме следует подготовиться теоретически.
Имеет немалое значение время разборки опалубки. Как контролировать прочность и когда можно фундамент нагружать?
Сколько ждать набора прочности
Как указано в п. 2.5 СНиП 2.03.01-84, для возведения фундаментов следует применять бетон не ниже М-200. Так как БМ-100 используют для устройства подготовки, само тело фундамента чаще всего выполняют из бетона М-200.
На твердость уложенного в опалубку раствора влияют разные факторы, в том числе такие:
- Правильное соотношение ингредиентов;
- Температура воздуха;
- Влажность воздуха;
- Период времени от приготовления смеси до укладки;
- Толщина слоя;
- Соблюдение технологии и пр.
Набор прочности представляет собой химический процесс, требующий оптимальных условий, наиболее важны тепло и влажность. В зависимости от соотношения этих показателей, процесс достижения нормативных прочностных характеристик длится до 28 суток.
Если чрезмерно жарко, то есть температура воздуха выше 25 градусов, то смесь будет растрескиваться, из нее быстро испарится влага, необходимая для нормального течения реакции твердения, а при температурах ниже +5 градусов процессы замедляются, что отрицательно сказывается на времени застывания.
Оптимальная температура +20 градусов по Цельсию. Уже с первых часов прочность смеси начинает увеличиваться: через 2,5 часа смесь схватится, но твердость еще слишком мала, чтобы бетон держал форму. Интенсивнее всего фундамент набирает прочность в первую неделю, достигая 70% от проектной. Застывание, твердение продолжается до 28 суток.
Контроль схватывания бетона
В условиях выполнения бетонных работ строительными предприятиями контроль качества проводится путем испытания образцов бетона следующими методами:
- Сжатием специальным оборудованием;
- Простукиванием массива молотком Кашкарова;
- Ультразвуковыми приборами (неразрушающий метод).
Для испытания на стационарном станке готовят кубики: из одной порции смеси заливают образцы размером 10×10 см в количестве не менее 3-х, маркируя сами образцы, а также фиксируя на них дату и время.
Кубики передают в специальную строительную лабораторию проводить испытания, где на основании нагрузки, при котором кубики разрушились, выполняют расчеты и выводят прочность бетона, учитывая возраст кубиков. Этот метод считается точным.
Простукивание молотком дает приблизительные результаты и относится к неточным методам. Молотки есть разных видов, а прибор конструкции Кашкарова примечателен тем, что сила удара не отражается на итоговых показаниях прочности. Сам молоток весит 400-800 г.
Прочностные показатели определяют по следам, остающемся на бетоне, в соответствии с таблицей, приведенной в нормативной литературе.
Ультразвуковые приборы основаны на определении скорости прохождения ультразвука через толщу бетона: чем плотнее бетон, тем меньше скорость. Кроме величины прочности, ультразвуковой метод позволяет установить наличие пустот, раковин в массиве фундамента или иного конструктивного элемента.
Специальные методы должны применяться профессионалами с опытом работы в строй. лаборатории, дилетанты не смогут определить точной величины сопротивления материала сжатию, то есть прочности.
В кустарных условиях проверка схватывания производят так: одновременно с укладкой смеси в опалубку заливают отдельно форму произвольного размера ( размером в плане 10×10 см), но желательно одинаковой с основным конструктивом высоты.
На 2 день с одной стороны опалубку нужно снять и посмотреть, держит ли бетон форму, насколько он схватился. При необходимости следует спустя сутки убрать опалубку с другой грани образца и проанализировать динамику схватывания. Один из образцов можно попытаться разбить, чтобы убедиться в его твердости.
Важно понимать, что образец меньших размеры, чем массив фундамента, а в небольшом объеме бетон застывает быстрее. Убедившись, что образец схватился, следует дать массиву дополнительное время 2-5 суток, чтобы получить желаемый результат — крепко затвердевший, схватившийся фундамент.
Когда снимать опалубку
Снятие опалубки можно осуществлять при острой необходимости на 3-5 день, но лучше выдержать 7-14 дней.
Хорошо схватившийся, набравший 30-70% прочности бетон сохраняет форму, не дает сколов разбирая опалубку. Распалубка допустима в ранние сроки, если щиты, доски нужны для выполнения работ на другой захватке или на следующем объекте.
В приватном строительстве резонно не спешить и дать смеси набрать нужные показатели прочности, для чего потребуется 2 недели.
Через сколько можно нагружать фундамент
Давать нагрузку на фундамент — значит, выполнять следующий этап возведения здания, в случае с фундаментом это устройство стен:
Нагрузка приемлема тогда, когда бетон приобретет 100% проектных прочностных показателей. В этом случае можно не опасаться деформаций, разрушения фундамента, так как конструктив уже в состоянии воспринимать нагрузки от стен, перекрытий, кровли.
Такой срок наступает по прошествии 28-30 дней с момента заливки бетона в опалубку.
Этот срок можно сократить, если применить специальные средства — химические добавки, или же технологические приемы, как прогревание в холодное время года, полив водой или укрытие мокрыми матами летом, когда жара.
Если бетон схватывается в естественных условиях лучше не торопиться и снимать опалубку не раньше, чем через одну-две недели, а возводить стены в возрасте не менее 4 недель.
Рекомендуем посмотреть видео:
В конструкции фундамента ничего сложного нет, но лучше, когда этим занимаются профессионалы, у которых есть и опыт, и технические средства контроля застывания бетона.
Если все-таки заливка опалубки выполняется своими силами, то распалубку лучше сделать спустя 7-14 дней, а подвергать нагрузке — не раньше, чем через 28 дней с даты заливки.
